Как наматывать фум-ленту на резьбу

При монтаже трубопроводных линий из различного вида материалов, подключении сантехнических приборов и проведении иных работ, где требуется герметизация соединений на резьбе, все чаще используют современные материалы, один из них — популярный фторопластовый уплотнитель ФУМ. Его применение имеет свои тонкости — чтобы получить надежное герметичное соединение, необходимо знать, как правильно наматывать ФУМ-ленту на резьбу.

В торговой сети можно найти несколько типов ФУМ-лент, предназначенных для использования в различных условиях, где они будут работать с максимальной эффективностью. Каждая из разновидностей отличается по цвету, своим физическим и техническим свойствам, поэтому при выборе на это следует обращать внимание и приобретать изделие для определенного вида монтажных работ.

Рис. 1 Примеры применения ФУМ на фитингах

Содержание

• 1 Что такое ФУМ-лента и области ее применения
• 2 Преимущества и недостатки перед паклей
• 3 Технические параметры и марки
• 4 ФУМ-лента: как правильно наматывать
• 5 Уплотнение резьбы ФУМ-лентой: видео

Что такое ФУМ-лента и области ее применения

Материалом для производства ФУМ является полученной химическим путем синтетический полимер политетрафторэтилен (фторопласт Ф-4), изначально имеющий вид белых хлопьев, которые при дальнейшей обработке спекаются и прессуются при высокой температуре.

ФУМ-лента — изготовленные из фторопласта Ф-4 тонкие эластичные полоски различной толщины и ширины, намотанные на бобины, реализуются в виде катушек, иногда в комплектацию дополнительно входит смазка или клей.

Благодаря своим физическим и химическим свойствам, лента широко применяется во многих бытовых сферах, где требуется герметичная изоляция резьбовых соединений:

Водоснабжение. Общеизвестно использование ленточных ФУМ для подключения санитарно-технических приборов, радиаторов отопления, соединения труб из различных материалов. Благодаря своим водоотталкивающим свойствам, лента незаменима при монтаже наружных водопроводных линий из труб ПНД, герметизации других видов фитингов на полимерной основе.

Газовые магистрали. ФУМ-лента не пропускает газы, поэтому обеспечивает надежную защиту от утечек при работе в газовых линиях, в быту с ее помощью подключают приборы учета газа, подсоединяют газовые плиты, котлы, баллоны и другое оборудование.

Автомобильная техника. Благодаря высокой химической и термической стойкости, ФУМ-лента применяется при ремонте любых видов техники, она не боится воздействия автомобильного топлива и масла.

В торговой сети чаще встречается лента следующих расцветок:

белая — предназначена для работы в водопроводных магистралях;

желтая — рассчитана на использования в газопроводных линиях.

Рис. 2 Разновидности ФУМ

Преимущества и недостатки перед паклей

Льноволокно остается одним из широко используемых материалов для уплотнения стыков на резьбе, но во многих случаях ее вытесняет лента ФУМ благодаря следующим преимуществам:

• В отличие от пакли, которая напитывается водой и нуждается в дополнительной защите (окраска, замазка), фторопластовая полоска водонепроницаема и не нуждается при монтаже в дополнительных расходных материалах.
• Герметизация с помощью фторопластовой ленты отличается простотой и высокой скоростью проведения работ.
• Практически невозможно обнаружить соединения с использованием льноволокна, имеющие эстетичный внешний вид – пакля часто выступает за габариты стыков, располагаясь на поверхности, имеет неаккуратную форму и окраску бросающихся в глаза цветов. Соединение с ФУМ обычно скрывается под фитингами и незаметно глазу, при необходимости его легко обрезать или оставить на светлом пластиковом трубопроводе без нарушения декоративности.
• Лен является натуральным материалом и при напитывании влагой подвержен гниению и разрушению, фторопласт может работать в системе десятки лет без потери своих физических и химических параметров.
• По приведенным выше причинам (окраска после намотки) соединение с фторопластовым изолятором в отличие от льняной пакли является быстросъемным — легко поддается демонтажу без проведения дальнейших работ по очистке резьбы и поверхности соединяемых деталей.
• При герметизации паклей необходимо прикладывать значительные физические усилия, используя сантехнические ключи — это может привести к разрушению поверхности фитингов, переходных муфт, накидных гаек. Благодаря своей пластичности при использовании фторопластовых лент прилагаемые усилия намного меньше и позволяют соединять детали даже руками.
• Следует отметить и коммерческие достоинстваства ФУМ-ленты — она легкодоступна, ее можно приобрести в любом магазине стройматериалов или на рынке, по стоимости сопоставима с ценой льняной пакли.

Рис. 3 Метрическая и трубная резьба

Несмотря на довольно существенные преимущества, ФУМ-лента так полностью и не вытеснила паклю по следующим причинам:

• Материал обладает недостаточной механической прочностью, то есть при использовании на металлической резьбе его поверхность может быть легко повреждена (прорезана) острыми краями зубцов при намотке — в результате герметичность нарушится и соединение начнет пропускать воду. Данный недостаток ограничивает применение ФУМ-ленты, которую не рекомендуется использовать при треугольной металлической резьбе с острыми зубцами (рис. 3), наиболее подходящие виды – трубная, трапецеидальная и любого вида на пластичных изделиях из полимеров.
• Лента более требовательна к толщине слоя намотки, чем льняная пакля, при переизбытке поверхность фторопластового герметика разрывается, в то время как лен просто уплотняется.
• Несмотря на свою высокую теплостойкость, ФУМ-ленту не рекомендуется использовать в системах отопления со стальными трубами — из-за теплового расширения она сильно сжимается или выдавливается из резьбы, и при охлаждении не полностью герметизирует соединение, в результате чего возникает течь.
• Нельзя применять ФУМ и при стыковании фитингов, которые в процессе работы подвержены вибрации.

На заметку: При использовании ФУМ-лент необходимо понимать следующее: она более приспособлена для подсоединения резьбовых фитингов из полимеров, при хороших навыках – с металлической трапецеидальной и закругленной резьбами, и исключена при монтаже стальных трубопроводов, в которых резьба имеет треугольную форму и нанесена по технологии советских времен или самостоятельно плашками.

Рис. 4 Марки ФУМ и их характеристики

Технические параметры и марки

Выпускаемые промышленностью фторопластовые ленты и пленки регламентированы ГОСТ 24222-80, в качестве изоляционного уплотнительного материала используется марка ПН (прокладочная неориентированная), в соответствии со стандартом ПН — непрозрачные матовые изделия от молочного до светло-серого цвета.

Ленточный уплотнительный материал из марки ПН отличается следующими параметрами:

• Имеет отличную химическую устойчивость к агрессивным веществам, не растворяется даже в царской водке – смеси концентрированных азотной и соляной кислот.
• Выпускаемая пленка не теряет параметров в температурном диапазоне от -269 °С до +260 °С, является трудногорючим материалом с порогом воспламенения 520 °С.
• При нагревании свыше 260 °С полимер выделяет летучие токсичные соединения фтора.
• Материал газонепроницаем, является отличным диэлектриком — электрическая прочность 65 кВ/мм.
• Прочность пленки на разрыв в продольном направлении 19,1 МПа или 191 кгс/см².
• Пленка обладает высокой эластичностью, ее относительное удлинение до разрыва при любой толщине — 185%.
• Материал не имеет пор и обладает низким коэффициентом трения.
• Согласно приведенному стандарту, толщина пленки ПН лежит в диапазоне от 0,2 до 3 мм, а ширина составляет 40 — 120 мм.

Также для фторопластовой ленты марки 4Д, изготовленной методом раскатки жгута, приняты техусловия ТУ 6-05-1388-86, в которых указаны:

• Область применения: соединения резьбой трубопроводов из всех видов материалов, эксплуатируемых в температурных условиях от -60 °С до +200 °С;
• Давление рабочей среды: до 9,8 МПа (98 кгс/см²), предельно допустимые показатели — 41,2 МПа (412 кгс/см
  2).

Рис. 5 Область назначения и размерные параметры выпускаемых ФУМ

Лента ФУМ выпускается следующих марок:

1 — для рабочей среды промышленного назначения, а также для оборудования с химически активными веществами — кислотами, щелочами высокой концентрации, их смесями и растворами. Изготавливаются первого и высшего сортов, используются с вазелиновыми маслами (17-20%) в качестве смазки.

2 — не содержащий смазки фторопластовый герметик, рассчитанный на изоляцию стыков кислородопроводящих или с другими активными окислителями систем.

3 — крайние участки лент первых двух и пленки СКЛ (сырая каландрированная лента из фторопласта Ф-4), для эксплуатации в трубопроводах промышленного назначения, рабочим телом которых являются промышленные компоненты и химически активные вещества в виде концентрированных кислот, щелочей и их сочетаний в разных пропорциях.

Основные физические характеристики применяемых в строительной отрасли ФУМ 1-3 по ТУ 6-05-1388-86:

• прочность на разрыв, Мпа: 6,86 и 4,9 для ФУМ-1 и 2,94 для ФУМ-3;
• относительное удлинение при разрыве, %: 95, 80 для ФУМ-1 и 40 для ФУМ-3;
• толщина, мм: 0,1 -0,14 для ФУМ-1 и 0,12 для ФУМ-3;
• ширина, мм: 10 — 60 для группы ФУМ и 3 – 25 для ФУМ-3.

Рис. 6 Пример неправильной намотки – большой слой и перекрытие канала

ФУМ-лента: как правильно наматывать

Любой сантехник или неквалифицированный домовладелец без труда может намотать льняную паклю или сантехническую нить на шаровой кран, эксцентрик смесителя, переходную муфту радиатора, и успешно закрепить их в нужных местах. При этом толщина слоя не играет решающую роль (при нехватке изолятора его всегда можно добавить) и следует соблюдать лишь единственное правило — накручивать материал только по ходу резьбы, чтобы избежать его разматывания при оборотах.

С ФУМ-лентой дело обстоит немного сложнее — при большом слое намотка будет сдвигаться в противоположную ходу сторону и может частично забить трубопроводный канал (в видео из интернета есть немало примеров неправильной намотки). Поэтому знание того, сколько витков ФУМ-ленты нужно наматывать, является важным моментом и для грамотного монтажа стыков на фторопластовый герметик требуется практика и некоторые навыки.

Перед тем, как намотать ФУМ-ленту, нужно почистить резьбу от мусора, грязи и ржавого налета (можно воспользоваться растворителями или бензином), далее работы проводят в следующей последовательности:

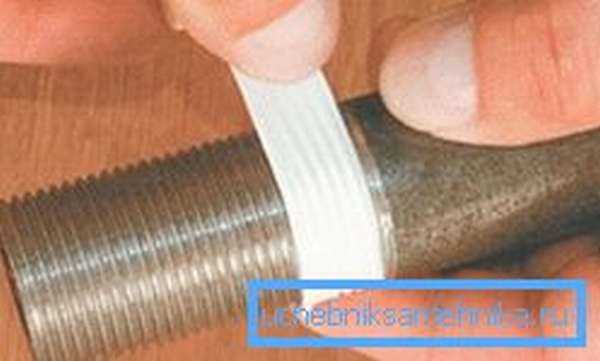

• Не снимая с катушки, прижимают край ленты пальцем и производят намотку на резьбу по часовой стрелке с небольшим натяжением, не допуская перекручиваний. Ленту желательно использовать шириной, равной длине резьбы. Количество слоев зависит от многих факторов – толщины ленты, материала фитингов, их диаметров, качества изготовления (величины зазоров), обычно стандартное число витков не превышает трех – четырех, но может доходить и до двадцати.
• Далее лента круговыми движениями с усилием обжимается пальцами, под ее поверхностью должен просматриваться рельеф резьбы.
• После намотки ленту обрывают натяжением — данный способ лучше обрезки, так как сильнее уплотняет намотанные слои и делает крайнюю кромку более узкой.

Важно: Если при использовании ФУМ-ленты соединение получилось негерметичным, произвести его демонтаж и добавить несколько витков не получится — полоска при разборке прорезается и безвозвратно повреждается, придется накручивать витки в большем количестве заново.

Рис. 7 Как правильно наматывать ФУМ (на примере установки газового счетчика)

Следует понимать, что ФУМ-лента не является полной заменой льноволокна — она рассчитана на использование в соединениях на резьбе с эластичными или притупленными кромками (современная сантехническая арматура по западным стандартам, полимерные фитинги), где ее поверхность не прорезается.

Для систем отопления со стальными трубами или в трубопроводах большого диаметра коммунального хозяйства применение льняной пакли пока не имеет достойной замены в лице ФУМ по эффективности, доступности и дешевизне материала.

Уплотнение резьбы ФУМ-лентой: видео

Как правильно намотать ФУМ ленту на резьбу?

Содержание:

• 1 Как правильно намотать ФУМ ленту на резьбу?
• 2 Как избежать распространенных ошибок?
• 3 Видео

Качественный монтаж трубопровода, вне зависимости от его типа и назначения, невозможен без уплотнения резьбовых соединений, обеспечивающего их герметичность. Преимущественно для этих целей используется фум лента, представляющая собой фторопластовый материал, который обладает повышенной термостойкостью и механической прочностью. Кроме того, он практически не восприимчив к химическим средам. При этом полностью исключить протечки можно только при правильном наматывании ленты на резьбу.

Фторопластовый уплотнительный материал 12мм х 0,075мм х 8м.

Как правильно намотать ФУМ ленту на резьбу?

Для обеспечения максимально надежного соединения в процессе монтажа трубопровода с использованием фум ленты необходимо придерживаться следующих правил:

• рабочая поверхность должна быть предварительно очищена от грязи. Следы ржавчины также нужно удалить, после чего рекомендуется обезжирить место соединения, обработав его бензином или растворителем. К нанесению герметизирующего материала можно приступать только после полного высыхания поверхности;
• наматывать фум ленту следует на резьбу в направлении закручивания – то есть по часовой стрелке, чтобы в процессе монтажа элементов уплотнение не было ослаблено. При этом нужно следить, чтобы края материала не ограничивали внутренний диаметр трубы. Ширина ленты подбирается в соответствии с шириной резьбового соединения;

ФУМ лента Valtec, 12мм х 0,1мм х 20м.

• в процессе наматывания уплотнителя необходимо прикладывать незначительное усилие, поскольку требуемая герметичность достигается за счет плотности натяжения. Однако делать это нужно аккуратно, чтобы не допустить случайного разрыва материала;
• наматывание производится в несколько слоев, количество которых определяется на основании диаметра эксплуатируемой трубы. Специалисты рекомендуют использовать 4 слоя при работе с 30-40 мм элементами и не менее трех для труб диаметром 15-25 мм;
• рулон с лентой должен находиться в непосредственной близости к резьбе, что позволит произвести идеально ровное наматывание, исключив образование складок и морщин. При этом каждый следующий виток материала должен частично накладываться на предыдущий;
• конец уплотнителя необходимо вывести так, чтобы он не препятствовал накручиванию гайки или стыковой детали.

Окончательное заполнение межвиткового пространства резьбы происходит в процессе закручивания соединительного элемента. При необходимости даже незначительного его откручивания с целью юстировки следует учитывать нарушение герметичности. Этот момент желательно предусмотреть, предварительно выполнив пробное накручивание.

High density PTFE tape MULTITAPE for gas & oxygen. 12м х 12мм х 0,1мм. Как правильно намотать ФУМ ленту на резьбу?

Как избежать распространенных ошибок?

При использовании фум ленты категорически не рекомендуется:

• производить намотку отдельными отрезками уплотнителя, поскольку добиться идеальной герметичности в этом случае будет практически невозможно;
• накладывать частично или полностью отмотанный с рабочей поверхности материал повторно, даже если соединительный элемент еще не был накручен;
• ослаблять соединение после того, как межвитковое пространство было заполнено герметизирующими волокнами. При устранении напряжения перетянутых соединительных элементов фум лента должна быть удалена, после чего необходимо наложить на поверхность новый отрезок.

Упаковка китайской ФУМ ленты. Как правильно наматывать фум ленту на резьбу?

При выборе уплотнителя следует учитывать условия эксплуатации трубопровода. Существуют материалы, предназначенные как для промышленных, так и для бытовых целей. Фум ленту используют, в частности, при обустройстве систем водоснабжения в жилых домах. Однако нужно учесть, что давление в трубопроводе должно быть в пределах 9.8 Мпа.

Видео



Где и как правильно использовать

Ленточные герметики используются во всем мире сантехники. Они используются во многих отраслях промышленности, поскольку существуют различные ленточные герметики для конкретных применений. Если вам нужна лента специально для фитингов из нержавеющей стали, для этого есть лента. Ленточные герметики просты в использовании, но, как и большинство других вещей, если они используются неправильно, это может вызвать напряжение и нагрузку на фитинги.

В этом блоге мы расскажем о различных доступных ленточных герметиках и о том, как лучше всего использовать каждую ленту.

Политетрафторэтилен по понятным причинам укорочен до ПТФЭ. ПТФЭ является гидрофобным материалом, что в основном означает, что ни вода, ни жидкости, содержащие воду, не могут сделать ленту из ПТФЭ влажной. ПТФЭ с меньшей вероятностью будет вызывать трение о другие твердые тела.

Стандартная лента из ПТФЭ

Стандартная лента из ПТФЭ в основном используется для соединений систем водоснабжения, как питьевых, так и непитьевых, поскольку они устойчивы к коррозии и кислотам. Области применения, в которых стандартная лента из ПТФЭ работает лучше всего, — это линии высокого давления, которые лучше всего подходят для большинства химикатов.

Премиальные и специальные ленты из ПТФЭ

Основное различие между стандартными лентами из ПТФЭ и специальными лентами из ПТФЭ заключается в том, что специальные ленты имеют цветовую маркировку для конкретных областей применения. Это позволяет легко убедиться, что вы выбираете правильную ленту для каждого приложения. Специальная лента из ПТФЭ также намного толще стандартной ленты и имеет значительно более высокую плотность.



Белый Премиум высокой плотности

Белая лента премиум-класса из ПТФЭ подходит для всех промышленных применений. В нем нет пигментов или добавок, что делает его пригодным для использования во всех сферах, включая воду, масло и пищевую промышленность. В основном места, где стандарты незагрязнения установлены довольно высоко.



Розовые сантехники

Как следует из названия, эта лента из ПТФЭ чаще всего используется сантехниками и монтажниками труб. Розовая цветовая маркировка указывает на то, что эта лента предназначена для более тяжелых условий эксплуатации, чем стандартная белая лента для уплотнения резьбы.



Желтая газовая линия

Эта лента из ПТФЭ разработана специально для газопроводов всех типов, пропановых, бутановых и даже природного газа. Эта желтая лента из ПТФЭ соответствует всем мировым стандартам газовых компаний и быстро и легко герметизирует резьбу.



Зеленый кислород

Эта специальная лента зеленого цвета делает ее идеальной для кислородных систем, таких как кислородные линии. Не содержит жира, но не поддерживает горение.





Серая нержавеющая сталь

В серую ленту из нержавеющей стали добавлен никелевый пигмент, поэтому ее можно использовать со всеми фитингами из нержавеющей стали. Эта лента предотвращает истирание и заедание. Толщина 4 мила и высокая плотность делают эту ленту идеальной для грубой резьбы из нержавеющей стали. Если вы хотите узнать о преимуществах ленты PTFE с фитингами из нержавеющей стали и о том, как ее правильно использовать, ознакомьтесь с нашим блогом «Как правильно герметизировать фитинги, ниппели и колодцы из нержавеющей стали».



Советы по правильной упаковке

С помощью ленточного герметика из ПТФЭ толщиной не менее 2,5 мил. вы убедитесь, что лента достаточно толстая, чтобы обеспечить хорошее уплотнение, и вы не будете тратить ленту впустую. Чтобы обеспечить хорошую герметизацию, намотайте ленту по направлению резьбы. Вам нужно всего 2-3 витка ленты, однако для более тонкой ленты может потребоваться 4-5 витков. Убедитесь, что вы начинаете оборачивать конец фитинга, закрывая конец, чтобы предотвратить заедание резьбы. Для сборки соединения вы должны затянуть резьбовое соединение на 1-2 оборота больше, чем от руки, будьте осторожны, чтобы не перетянуть.

Также следите за тем, сколько ленты вы используете. Избыток ленты увеличивает диаметр наружной резьбы, добавляя дополнительную нагрузку. Однако слишком тонкая лента не обеспечит хорошей герметизации.



О чем нужно помнить

Важно помнить, что ленту из ПТФЭ нельзя использовать при соединении фитингов или клапанов из ПВХ с внутренней резьбой (FPT). Если лента используется на соединениях с внутренней резьбой, может произойти заклинивание, которое вызовет большую нагрузку на соединение во время сборки.

Лента

PTFE не гарантирует герметичности соединения. Убедитесь, что вы всегда проверяете соединения под давлением воды, чтобы убедиться, что соединение не протекает.



Знание того, как правильно наматывать тефлоновую ленту, является ключом к простой и легкой установке. Наличие специальных ленточных герметиков с цветовой маркировкой для различных областей применения делает эту задачу еще проще. Сохраните это простое руководство в закладки, чтобы в следующий раз вам нужно было правильно обернуть фитинг, возможно, даже показать другу, как правильно использовать герметизирующую ленту. Как я люблю говорить, делиться значит заботиться.

Есть дополнительные вопросы по этой теме?



Перейдите к базе знаний Boshart: техническая информация о продукте, рекомендации и многое другое.
