Теплый пол: Особенности проектирования и монтажа

Подключать схему «теплого пола» непосредственно к источнику тепла — централизованному или автономному — нельзя. В конструкции напольного отопления обязательно должен быть предусмотрен свой насос для точного поддержания параметров температурной и гидравлических характеристик самостоятельной системы «теплого пола».

Поскольку «теплый пол» — низкотемпературная отопительная система, имеющая жесткие ограничения максимально возможной температуры теплоносителя, пуск последнего в напольный трубопровод никогда не происходит напрямую. Подача теплоносителя осуществляется через стандартный трехходовой клапан различных конструкций. Оптимальным считается смеситель ГВС с термометром и термостатом, по принципу действия напоминающим автомобильный термостат, с помощью которого и выставляется необходимое значение температуры.

Какой перепад температур на прямом и обратном трубопроводах считать оптимальным, какое количество тепла должен генерировать «теплый пол»? Различные технические руководства рекомендуют температурную разницу ΔТ, равную 10 °С.

 Но на практике даже в крупномасштабных сооружениях, где суммарная длина трубопровода — не одна сотня метров, не удавалось достичь ΔТ больше 7 °С. Для стандартных помещений, по расчетам проектировщиков, принято говорить о среднем по величине теплосъеме в 4-5 °С. Этот параметр прямо влияет на выбор насоса.

Теоретически при ΔТ = 10 °С потребуется насос малой производительности. Но в этом случае теплоноситель циркулирует медленно, и большие контуры не прогреваются. Зная же, что реальный теплосъем составляет 4-5 °С, проектировщик выберет насос, у которого производительность в два раза больше, что обеспечит равномерный прогрев всей конструкции «теплого пола».

Отопительные коллекторы («гребенки»)

Для напольных систем отопления применяются обычные отопительные коллекторы (схема 1). Напорная характеристика насоса Н постоянна, на распределительные отопительные коллекторы теплоноситель подается с одинаковой гидравлической составляющей ?Р. Учитывая, что присоединенные к коллекторам отопительные контуры различны по длине (из-за разной площади отапливаемых помещений), необходимо добиться равного гидравлического давления во всей системе.

Конечно, можно варьировать диаметром трубопровода в различных контурах пола, но это нерезультативное занятие. Для эффективного решения на каждый отопительный контур обязательно ставится регулирующий клапан (на подачу и возврат теплоносителя). Клапан выступает в роли плавающей диафрагмы. Необязательное требование: каждый клапан должен иметь возможность слива, так как «теплые полы» не имеют таковой в силу конструкционных особенностей. Слив каждого из контуров «теплого пола» производится принудительным способом с помощью компрессора. В первом варианте через один клапан воздух нагнетается в контур, через другой — сливается выталкиваемый воздухом теплоноситель; во втором варианте принудительный слив производится через сливные штуцеры коллекторов, но в сравнении с первым вариантом придется сливать больший объем воды и затратить на процедуру значительное время.

Общая площадь пола для обогрева одним отопительным контуром не должна превышать 40 м², а максимальная длина одной стороны пола — не более 8 м.

В центральной отопительной системе теплоноситель движется со скоростью, не превышающей 0,2 м/с (при такой скорости потока две среды — жидкость и воздух — двигаются в трубах, не смешиваясь друг с другом). Это облегчает выведение воздуха из отопительной системы с помощью автоматических воздухоотводчиков. Практически все они работают при скорости потока 0,1-0,15 м/с. Значение скорости движения теплоносителя в системах трубопроводов отопительных стояков с принудительной циркуляцией находится в пределе от 0,2 м/с до 0,7 м/с. В этом случае не наблюдается расслоения двух сред и по трубам движется водовоздушная смесь. Следовательно, установка автоматических воздухоотводчиков в коллекторах напольной отопительной системы нецелесообразна. Чтобы воздух не попадал в систему напольного отопления, рекомендуется развоздушить (желательно автоматически) магистральные трубопроводы до коллекторов, а в трубопроводах контуров нагрева поддерживать скорость движения теплоносителя 0,4-0,5 м/с.

Схема 1. Отопительный коллектор

Коллектор 1″
140 50 56 в т.ч.
140 63 94 — 2шт.
140 06 53 — 4шт.
140 06 91 — 2шт.
140 03 92 — 2шт.
140 33 14 — 2шт.
140 10 61 — 2шт.

Компенсация тепловых расширений

Систему отопления «теплый пол» надо рассматривать с учетом тепловых расширений. В среднем коэффициент теплового расширения пластиков в 10-20 раз больше, чем стали. Возникает вопрос: как справляться с таким недостатком полимерных труб как линейное удлинение? Именно для этого предусмотрены конструктивные ограничения «теплого пола».

Эти ограничения введены для того, чтобы один контур отопления прокладывать единой трубой: соединения труб, к которым после заливки стяжки не будет доступа, запрещены.

Внутренний диаметр гофрированной трубы должен быть на 5 мм больше внешнего диаметра отопительной трубы, это обеспечивает ее свободный ход в образовавшемся гофрированном тоннеле.

При шаге укладки трубы 200 мм на контур отопления требуется 180 погонных метров трубы. Из 200-метровой бухты 20 м остается на подключение контура к отопительному коллектору.

При таких линейных параметрах и теплоносителе +45 °С расширение плиты «теплого пола» (имеется в виду вся монолитная конструкция — труба и арматура, обжатые цементной стяжкой) составляет 6 мм — по 3 мм в каждую сторону по оси максимальной длины.

Это означает, что по периметру «теплого пола» с помощью демпферной ленты необходимо предусмотреть зазор, который примет эти расширения. Демпферную ленту изготавливают из пористой каучуковой резины. Ее толщина 5мм. В зазоре лента может компенсировать до 3мм тепловых расширений.

Часто возникает вопрос: как быть, если длина одной стороны «теплого пола» больше 8 м, например, при строительстве обогреваемой дорожки шириной 1,5 м в 25-метровом бассейне? Соответственно длина дорожки тоже будет 25 м. Площадь предполагаемого «теплого пола» равна 37,5 м². Казалось бы, напольное отопление в этом случае можно уложить одним контуром в единой цементной стяжке. Но при существующем ограничении максимальной длины одной из сторон «теплого пола» не более 8 м монолитную стяжку придется делить на сегменты, между которыми для компенсации тепловых расширений плиты отопительной системы проложена двойная демпферная лента.

Что произойдет в случае, когда сегменты будут двигаться навстречу друг другу? Демпферная лента, конечно, примет увеличение длин сторон сегментов, а вот трубе контура отопления, обжатой в монолите с двух сторон, грозит разрыв.

Для этого случая предусматриваются конструктивные меры: каждый раз отопительная труба, пересекая демпферную зону (место стыка сегментов плиты «теплого пола»), должна быть защищена гофрированной трубой (схема 3). В месте стыка делается дуга — компенсатор из гофрированной трубы радиусом 0,15 м. По 0,3 м с краев отрезка защитной гофрированной трубы находятся обжатыми в смежных сегментах плиты отопительной системы.

Таким же способом прокладывают и транзитные трубопроводы через демпферные зоны. При движении плит труба не получает усилия на разрыв.

Схема 2. Принципиальная схема поддержания постоянной температуры подаваемого теплоносителя

Схема 3. Прокладка трубы отопительного контура в демпферной зоне

Шаг укладки

Минимальный шаг укладки отопительного трубопровода, который встречается в иностранных руководствах по монтажу, составляет 100 мм. По мнению отечественных специалистов, для российских условий это нонсенс, так как у нас используются трубы таких диаметров, радиус изгиба которых составляет 200 мм. И если пытаться уложить такую трубу с шагом 100 мм, то получится бессмысленное нагромождение петель. Это приведет к неравномерному прогреву пола. Уменьшить радиус петли такой трубы невозможно: в месте чрезмерного сгиба труба может лопнуть или в петлях постоянно будет скапливаться воздух.

Оптимальным и даже идеальным шагом укладки отопительного трубопровода следует считать 200 мм.

Монтаж осуществляется легко и качественно: труба при изгибе образует дугу длиной не более половины длины окружности с тем же радиусом. Это позволяет избегать изломов. Шаг 200 мм — оптимальный для равномерного прогрева «теплого пола».

При шаге 300 мм, который также встречается в рекомендациях для монтажников, добиться равномерного прогрева пола можно только при способе укладки отопительного контура методом чередования подающей трубы и обратной, что не всегда возможно применить в силу встречающихся конструкционных особенностей основания, на которое укладывается система. А также, поскольку нога человека чувствительна к перепаду температуры поверхности более 2 °С, при шаге укладки более 300 мм добиться прогрева пола с перепадом температуры поверхности менее 2 °С практически невозможно.

О массивности конструкции «теплого пола»

Необходимость тепло- и гидроизоляции

Система напольного отопления укладывается на предварительно теплоизолированное основание. Согласно российским нормам, толщина пенополиуретановой и теплоизоляции для цокольного и подвального этажей должна составлять не менее 50 мм, для первого и последующих этажей — не менее 30 мм. Назначение этой теплоизоляции — не допустить потери тепла вниз более 10%.

В некоторых европейских странах приняты более жесткие нормы — потери тепла через перекрытия между этажами не должны составлять более 3%. Достигается это с помощью увеличения теплоизолирующего слоя в 2-2,5 раза.

Теплоизоляцию и монолитную конструкцию «теплого пола» разделяет слой гидроизоляции.

Схема 4. Конструкции отапливаемого пола по первому, второму и цокольному этажам

Конструкция отапливаемого пола по второму этажу

Конструкция отапливаемого пола по первому и цокольному этажу

  1. наружная стена здания
  2. гидроизоляция
  3. плинтус
  4. кромка — демпферная лента
  5. плитка напольная керамическая
  6. цементно-песчаная стяжка б=60мм
  7. многослойная труба UNIPIPE d=16*2
  8. мультифольга
  9. пенополистирол б=30мм (2 этаж)
    пенополистирол б=50мм (цокольный этаж)
  10. доска б=30мм
  11. балка перекрытия
  12. тепло-звукоизоляция
  13. подшивной потолок
  14. плита минераловатная б=50мм
  15. гипсоволокно
  16. керамзитобетон
  17. бетон
  18. уплотненный грунт

Толщина защитной стяжки

Тонкий пол быстрее нагревается, и в результате может случиться перегрев, а это губительно сказывается на монолитной стяжке — она растрескивается.

Мнение, что для «теплого пола» достаточно иметь стяжку толщиной 50 мм, следует считать неверным. Толщина конструкции напольного отопления никак не должна составлять менее 65 мм: из них примерно 16 мм — диаметр трубы, 40 мм и более — это устойчивая к физическим воздействиям защитная стяжка над трубой, остальное — слой цементного раствора под трубой.

В этом случае можно получить надежную конструкцию. «Теплый пол» станет массивным и более инерционным: он будет медленно нагреваться и медленно остывать. Это выгодно еще и потому, что у некоторых терморегулирующих автоматических клапанов время «открытия» и «закрытия» составляет около 120с.

Предположим, в систему пошел теплоноситель чрезмерно высокой температуры — клапан медленно перекрывает его доступ.

Массивный пол не успеет перегреться (как и остыть при кратковременном снижении температуры теплоносителя). Массивная система сама сгладит температурные колебания.

Армирование

Еще одно обязательное условие, которое необходимо соблюсти при строительстве «теплого пола», — армирование стяжки независимо от плотности теплоизолирующего материала. Это защитит ее от возможного продавливания и растрескивания.

Армирование может осуществляться несколькими способами. Если монтаж напольного отопления производится на твердой основе (на перекрытиях между этажами), то натяжение возникает в нижней зоне стяжки, примыкающей к гидро- и теплоизоляции. В этом случае арматуру укладывают в нижнем слое стяжки, под отопительным контуром. Если же система напольного отопления монтируется на полу, под которым находятся подвижные грунты, то возможно натяжение верхней зоны стяжки. В этом случае армирование плиты «теплого пола» происходит в верхнем слое, над отопительным контуром.

Вообще, такие стяжки желательно армировать в нижнем и верхнем слоях одновременно.

В качестве специальных требований к арматуре применяется только одно — она не должна иметь царапающих трубу задиров, иначе в местах насечек труба может лопнуть даже ее ли не прикладывать для этого весомых усилий. В остальном это обычная строительная арматурная сетка.

Укладка отопительного контура

В проспектах иностранных производителей комплектующих для систем напольного отопления часто показано, что крепление укладываемой на арматуру полимерной трубы отопительного контура происходит с помощью небольших проволочных отрезков. Монтажники ими прикручивают трубу к арматурной сетке. В российских условиях о таком способе фиксации трубы отечественным монтажникам даже не стоит рассказывать, не то что рекомендовать. Западные монтажники имеют инструкции о том, с каким зазором необходимо подвязывать трубу к арматурной сетке, чтобы при заливке пола бетонной смесью проволока обеспечивала трубе свободный ход. У наших монтажников таких инструкций нет.

И, как свидетельствует большой практический опыт, наши монтажники закрутят крепеж до упора, вплотную. Пережимать трубу, конечно, не будут, но зазор не оставят. Так как значения тепловых расширений и линейных удлинений стали, монолитной цементно-бетонной плиты и полимерной трубы не совпадают, значит, все составные части напольной отопительной системы двигаются относительно друг друга. Через некоторое количество лет проволочные закрутки прорежут трубу отопительного контура.

Лучший вариант — осуществить крепление раскладки трубы отопительной системы на специализированных полимерных клипсах или пластиковыми хомутами.

Схема 5. Укладка отопительных контуров цокольного этажа

Схема 6. Укладка отопительного контура ванной комнаты второго этажа

Познакомиться с ценами на «теплые полы и кабельные системы обогрева» можно по ссылке

Оптимальный шаг укладки теплого пола: Виды труб и расчет

Содержание

  • 1. Виды трубопроводов для водяной системы
    • 1.1. Полипропиленовые
    • 1.2. Полиэтиленовые
    • 1.3. Нержавеющие
    • 1.4. Медные

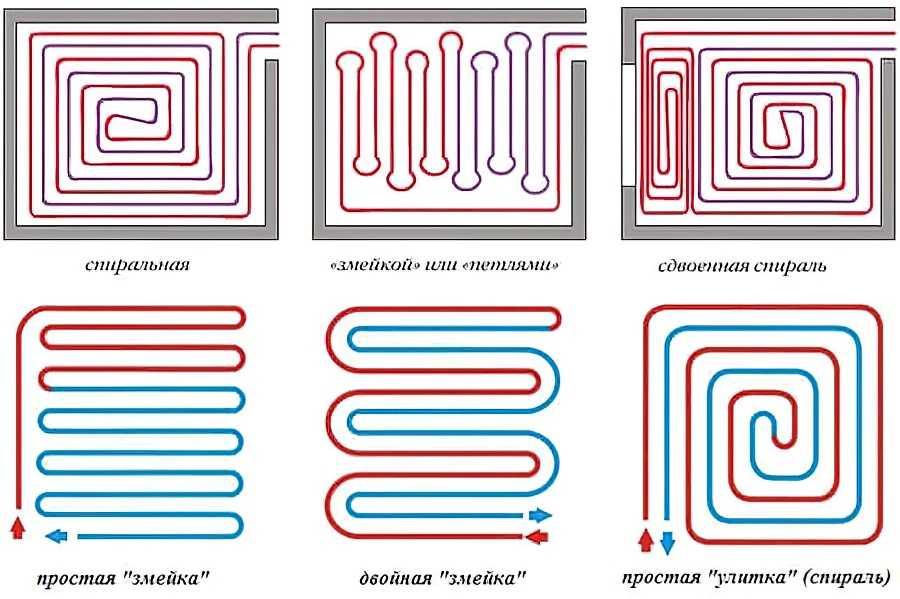

  • 2. Способы укладки труб под напольным покрытием
    • 2.1. Улитка
    • 2.2. Змейка
  • 3. Данные для расчета длины трубопровода
    • 3.1. Длина трубы для контура
    • 3.2. Шаг укладки теплого пола
    • 3. 3. Онлайн калькулятор для расчета

Водяной теплый пол уже достаточно долгое время занимает лидирующие места на потребительском рынке. Он достаточно надежен и экономичен при эксплуатации, имеет качественный обогрев здания и удобен при использовании. Но все эти качества напрямую зависят от правильного расчета рабочего материала, на который влияет шаг укладки труб водяного теплого пола.

Виды трубопроводов для водяной системы

В настоящее время потребительский рынок предлагает несколько вариантов материалов и комплектующих для водяной системы отопления. При выборе трубопровода для теплого пола, нужно отталкиваться от их стоимости, характеристик и срока эксплуатации.

Рассмотрим самые распространенные виды трубопроводов и их характеристики.

Полипропиленовые

В магазине стройматериалов можно встретить два варианта труб из полипропилена, такие как металлополимерные и полимерные. Характеризуются они хорошей устойчивостью к коррозии, стойкостью к абразивному действию теплоносителя и прочному верхнему слою, который не деформируется при контакте с цементным раствором. Производители металлопластиковых трубопроводов гарантируют, что они прослужат около 40 – 45 лет, полимерные изделия более – 50 лет.

Полиэтиленовые

Отличительной особенностью этих труб заключается в том, что для провидения монтажа не понадобятся комплектующие соединения. Стыковка изделий осуществляется с применением паяльника. Для эластичности трубопровода, достаточно будет прогреть его феном. Полиэтиленовые изделия надежны и прочны, но для водяного пола они должны обязательно иметь армирующий слой. В среднем срок эксплуатации трубопровода составляет – 50 лет.

Нержавеющие

Гофрированные трубы из этого материала считаются самыми долговечными, срок их эксплуатации до сих пор не установлен. Они не поддаются коррозии, не деформируются от высокой температуры и не перемерзают при заморозках. Гибкость материала, позволяет трубопровод укладывать шагом разной величины, что упрощает монтажные работы. Единственным недостатком нержавеющих труб считается то, что их уплотнительные резинки имеют эксплуатационный срок всего 30 лет.

Медные

По отзывам потребителей, трубы из этого материала имеют самую высокую теплоотдачу. С ними можно использовать такие теплоносители как тосол или антифриз. Они удобны в эксплуатации. За счет своего оптимального размера, при монтаже не снижается прочность бетонной стяжки. Срок их эксплуатации около 60 лет.

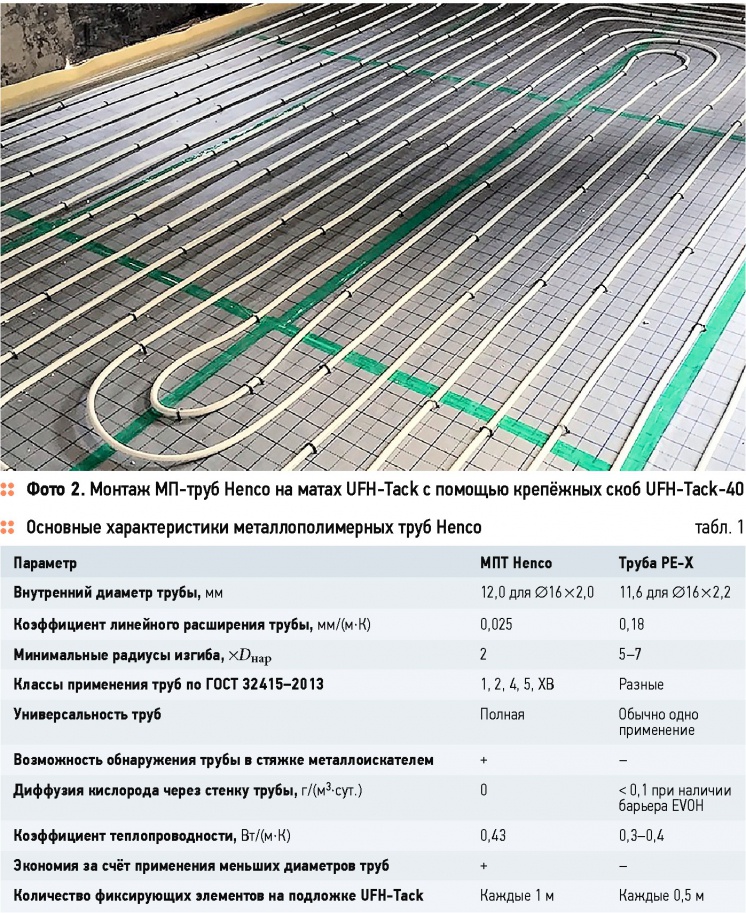

Помимо приведенных характеристик, при выборе труб для укладки теплого пола, необходимо обратить на их технические параметры. Они должны соответствовать следующим требованиям:

  1. Линейное расширение не более — 0, 055 мм/мК;
  2. Теплопроводность не менее – 0,43 Вт/мК;
  3. Диаметр – от 1,6 см до 2 см.

Также стоит обратить внимание на их предназначение. Многие новички допускают большую ошибку, выбирая для теплых полов, обычные водопровода для горячей воды. Поэтому, перед покупкой очень важно ознакомиться с прилагаемой инструкцией, где можно будет убедиться, что изделие подходят для системы отопления.

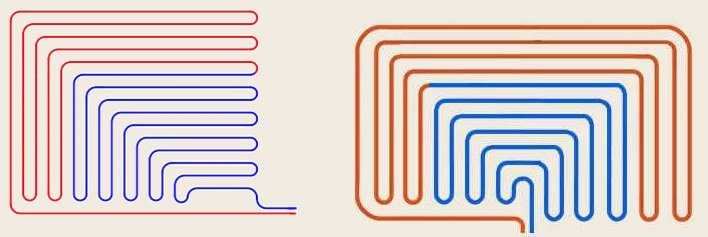

Способы укладки труб под напольным покрытием

Укладку теплоносителей водяного пола, можно выполнить несколькими способами. Самыми распространенными укладками считаются «улитка» и «змейка».  Каждый вид имеет свои преимущества и недостатки, поэтому стоит рассмотреть их более подробно.

Улитка

Такой метод укладки еще называют – ракушка. Выполняется контур по полу в форме спирали так, чтобы между теплоносителями проходила обратка, по которой будет протекать остывшая жидкость. Такой способ монтажа достаточно прост, для того чтобы его выполнить без услуг специалиста. Однако, при большом шаге укладки водяного теплого пола, появятся холодные зоны на основании помещения. Поэтому шаг между трубопроводами не должен превышать 10 см.

Змейка

Такой монтаж теплоносителей может выполняться обычной или двойной укладкой по всей площади помещения в виде колец. Самостоятельно выполнить такую укладку достаточно сложно, поэтому были разработаны специальные маты для крепления труб со специально фиксирующими элементами. Поэтому при выборе этого метода, стоит быть готовым к дополнительным затратам. Но если учесть то, что шаг укладки труб теплого пола выполняется на большем расстоянии, можно будет значительно сэкономить на затратах трубопроводов.

И так, определившись с выбором и укладки труб водяного теплого пола, можно непосредственно приступить к подготовке расчета длины рабочего материала, для определенной комнаты помещения.

Данные для расчета длины трубопровода

Для того, чтобы рассчитать длину трубопроводов для определенного пространства помещения понадобятся следующие данные: диаметр теплоносителя, шаг укладки трубы теплого пола, обогреваемая поверхность.

Длина трубы для контура

Длина теплоносителя напрямую зависит от внешнего диаметра трубы. Поэтому, если на начальном этапе упустить этот момент расчета, появятся затруднения с циркуляцией воды, что в свою очередь приведет к некачественному обогреву пола. Рассмотреть допускаемые нормы сечения трубы теплого пола и его длинны можно по следующей схеме.

Внешний диаметр трубыМаксимальная величина трубы
1,6 – 1,7 см.100 – 102 м.
1,8 – 1,9 см.120 – 122м.
2 см.120 – 125 м.

Но так, как контур должен быть выполнен из цельного материала, на количество контуров для обогревающей площади, будет влиять шаг укладки водяного теплого пола.

Шаг укладки теплого пола

От шага укладки будет зависеть не только длина трубопровода, но и мощность теплоотдачи. Поэтому при правильно произведенном монтаже теплоносителей можно будет сэкономить на потребляемой энергии теплых полов.

Рекомендуемый шаг укладки труб теплого пола считается 20 см. Этот показатель обуславливается тем, что при его применении происходит равномерный обогрев пола, а также упрощаются монтажные работы. Помимо этого показателя также допускаются следующие нормы: 10 см. 15 см. 25 см. и 30 см.

Приведем наглядный пример, расход трубопровода при оптимальном шаге теплого пола.



Шаг, см.Расход рабочего материала на 1 кв.м., м.
10 — 1210 – 10,5
15 — 186,7 – 7,2
20 — 225 – 6,1
25 — 274 – 4,8
30 — 353,4 – 3,9

При более плотной укладке повороты изделия будут петлеобразные, что затруднит циркуляцию теплоносителя. А при большем шаге монтажа прогрев помещения будет не равномерным.

Онлайн калькулятор для расчета

Так как контур теплого пола должен максимально захватывать общую площадь помещения, необходимо составить схему его расположения. Для этого понадобится миллиметровый лист бумаги и карандаш. Схема составляется в следующем порядке:

  1. На бумаге рисуется общая площадь помещения.
  2. Измеряются размеры габаритной мебели и напольной электротехники.
  3. В соответствующем расположении все измерения переносятся на бумагу.
  4. Категорически запрещено, чтобы теплоноситель проходил с близким расположением к стенам, поэтому вдоль всей нарисованной площади делается отступ в 20 см.

Заштриховав все нанесенные измерения и отступы, можно визуально посчитать площадь помещения, где будут располагаться теплоносители.

Итак, зная все необходимые данные, можно приступить к непосредственному расчету рабочего материала системы отопления.

Высчитывается длина по следующей формуле:

Д = Р/Т ˟ k, где:

Д – длина трубы;

Р – обогреваемая площадь помещения;

Т – шаг трубы для теплого водяного пола;

k – показатель запаса, находящийся в промежутке 1,1-1,4.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Развенчание 8 распространенных мифов о напольном отоплении

Следующая информация направлена ​​на развенчание 8 наиболее распространенных мифов, связанных с установкой и эксплуатацией систем напольного отопления.

Миф: есть стоимость за м²

Факт: Полы с подогревом не оцениваются по цене, как напольные покрытия и т. д. Существует широкий диапазон цен, и стоимость системы зависит от конструкции пола, источника тепла, типа установки, т. может варьироваться от 5 до 30 фунтов стерлингов + НДС за м² для новых построек (обычно от 8 до 12 фунтов стерлингов + НДС за м²), а модернизированные системы начинаются с 20 фунтов стерлингов + НДС за м². Для получения дополнительной информации о стоимости проекта, пожалуйста, смотрите этот пост.

Миф: 1 порт/канал на комнату

Факт: количество контуров в системе теплого пола зависит от расстояния между трубами, размера используемой трубы и длины соединения с коллектором. Например, для помещения площадью 30 м² потребуется как минимум 2 контура (с шагом 200 мм для трубы диаметром 16 мм) и 4 контура (с шагом 100 мм для трубы диаметром 11,6 мм) при использовании нашей системы модернизации Premium.

Максимальная длина контура составляет 100 м (труба 16 мм) и 80 м (труба 11,6/12 мм).

Миф: каждый порт коллектора является «зоной»

Факт: Зона – это область/помещения, которые необходимо контролировать. Ссылаясь на приведенное выше объяснение, зона может иметь несколько цепей/портов от коллектора. Зона обычно определяется контуром(ами) управления термостата.

Миф: теплые полы всегда включены

Факт: Все системы отопления должны использоваться при правильном использовании элементов управления. Огромные «пики и впадины» температуры делают системы отопления неэффективными. Лучший способ использовать UFH (и любую другую систему) — это использовать откат на элементах управления. Другими словами, установите минимальную температуру около 16°-18° весной/летом и 18°-21° осенью/зимой вне любых запрограммированных или ручных настроек температуры.

UFH включается только тогда, когда это необходимо, когда термостаты запрашивают нагрев для достижения заданной температуры. Хорошие системы UFH могут давать часы остаточного тепла, поэтому может казаться, что система включена, когда она на самом деле выключена. Пониженные температуры позволят быстро нагреться до более высокой требуемой температуры и предотвратят большие пики и провалы. Прочтите этот пост для получения дополнительной информации о выборе правильных элементов управления.

Миф: теплые полы нагреваются часами

Факт: Первоначальный прогрев бетонного пола может занять несколько часов. Однако на самом деле это должно быть только с первого ввода в эксплуатацию. Правильное использование органов управления, как описано выше, при обычном использовании предотвратит это. Однако чем толще бетон, тем дольше время нагрева, тем лучше отдается остаточное тепло.

Ориентировочно, большинству систем стяжек требуется 1-2 часа, чтобы достичь комнатной температуры, хотя они могут рассеивать тепло в течение нескольких часов. Поэтому рекомендуется настроить элементы управления так, чтобы они включались и выключались до того, как они потребуются. Модернизированные системы могут нагреваться в течение часа.

Миф: вы не можете иметь UFH в существующем доме

Факт: Наши модифицированные системы (или широко известные как «накладные» или «надпольные» системы) предназначены для прохода по существующему полу, а некоторые из них обеспечивают выход «обычной» системы UFH без необходимости земляных работ в перекрытиях. будут некоторые примеры, когда невозможно иметь UFH, хотя теперь вместо этого доступны модернизированные системы настенного и потолочного отопления.

Миф: У вас не может быть UFH с балочными перекрытиями

Факт: В строительстве используется несколько типов балок, но для каждого типа существует своя система. Установки UFH потребуют либо установки над полом/балками, либо установки снизу, либо установки между балками. Если вам нужна дополнительная информация по этому поводу, вы найдете этот пост полезным.

Миф: У вас не может быть UFH с ковром

Факт: ДА, вы можете! Фонд ковров провел некоторые исследования совместно с Ассоциацией производителей напольного отопления (UHMA), и это убедительно доказало, что большинство ковров можно использовать в системах напольного отопления без ухудшения характеристик системы.

Исследование показало, что ковер/подложка с комбинированным тепловым сопротивлением менее 2,5 кгс позволяют системам напольного покрытия работать эффективно. Мы рекомендуем потребителям выбрать самое тонкое сочетание ковра и подложки, которое им подходит, максимум до 2,5 тонн. Прочтите этот пост, если вам нужна дополнительная информация об установке напольного отопления, когда у вас есть ковер.

ТОП самых частых ошибок при теплых полах!!

Чтобы сделать подогрев пола максимально эффективным, необходимо следовать некоторым основным принципам. Чтобы не искать лишней информации, я решил составить топ самых распространенных ошибок, встречающихся в проектах, чтобы вам было проще следить за своим проектом теплого пола.

Кстати, если вы хотите с самого начала избежать головной боли, лучше купите проект теплого пола, если у вас есть проект, вы получите аналогичное предложение от всех потенциальных подрядчиков.



Какова максимальная длина контура теплого пола?

Самая распространенная ошибка — это очень длинные цепи, когда превышена максимальная длина цепи. Обычно из-за отсутствия проекта или из-за того, что мы хотим сэкономить на размере и количестве дистрибьюторов, схемы получаются слишком длинными. При использовании тонких труб следует использовать не более 70 погонных метров трубы для теплого пола в контуре.

Излучающие поверхности, создаваемые в длинных контурах, имеют меньшую мощность, в длинных контурах очень высокие перепады давления, их труднее вентилировать и, как правило, они вызывают большинство проблем при эксплуатации.



Какой толщины должна быть стяжка для системы теплого пола?

Заливать очень толстую стяжку поверх труб отопления в пол – ошибка. С моей точки зрения, более тонкое отверстие обеспечивает идеальную теплопередачу между трубой и излучающей поверхностью. Здесь можно использовать безводную стяжку толщиной 35 мм. Как правило, на участке 50 мм используются классические армированные цементом стяжки.

Клапан имеет тепловое сопротивление и практически при толщине более 100 мм становится изолятором, поэтому излучающая поверхность очень сильно нагревается, теплопередача замедляется и реакция нагрева на пол очень медленная.

Если мы вынуждены залить отверстие более 70 мм, я рекомендую поднять пол с подогревом в верхней трети стяжки.

Как правильно собрать смесительно-насосный узел?

Некоторые насосно-смесительные группы, установленные на распределителе, имеют более сложный для понимания расход жидкости, если не читать инструкцию. Часто бывает так, что они монтируются в неправильном направлении, в результате чего контуры теплого пола не нагреваются или нагреваются очень слабо.

Я не рекомендую устанавливать эти насосно-смесительные группы на распределителях, особенно в установках с тепловыми насосами. Этот тип оборудования следует использовать только при определенных условиях.

Каков правильный размер столбцов подачи?

Питающие колонки для распределителей в большинстве проектов имеют малый размер, слишком тонкая труба. Как правило, полы с подогревом работают с высокой скоростью потока, чтобы поддерживать разницу температур между подачей и низкой обраткой, поэтому необходимы колонны большего размера.

Эта ошибка приводит к большему падению давления в установке, что означает более высокий расход на насосе и в некоторых ситуациях может означать ограничение мощности.

Как отремонтировать трубу отопления в полу?

Ремонт трубы с покрытием с помощью фена. Это ошибка исполнения. Как правило, трубы PEX-A имеют так называемую «память формы», а между слоями труб имеется кислородный барьер EVOH.

Если на трубу нанесено покрытие, покрытие исчезает в случае нагрева труб PEX – A горячим воздухом, но кислородный барьер остается нарушенным. Это относится к любому типу трубы с кислородным барьером из EVOH.

Отсутствуют тесты и информация об эволюции этих отремонтированных обшивок с течением времени, поэтому рекомендуется заменить сегмент трубы или разрезать его и использовать соединитель.

Можно ли напрямую подключить конденсационный котел к системе теплого пола?

Обычно практикуется такая система сборки, но она не самая яркая, подходит для небольших поверхностей до 100 кв. Для больших поверхностей мы должны использовать дополнительный насос и гидравлический сепаратор.

Насос центрального отопления обычно не может обеспечить расход воды, необходимый для обогрева полов. Скорость в котле будет слишком высокой, что приведет к преждевременной эрозии теплообменника котла.
