Обратный клапан для воды — Добродушный Сантехник

Обратный клапан для воды

Обратный клапан для воды

Обратный клапан относится к защитной арматуре. В данном случае, защищается система от нежелательного перемешивания воды. Клапан пускает воду в одном направлении и не пускает её в другом. Т.е. предотвращает обратный поток воды по трубе.



 Насосы и насосные станции.

Чаще всего обратный клапан в системе водопровода ставят на насосах и насосных станциях,



На насосах и насосных станциях, обратный клапан предотвращает возврат воды обратно в скважину или колодец. Благодаря его наличию вы можете получить воду сразу после включения насоса. Нет необходимости ждать пока вода вытеснит воздух из трубопровода, если он уже был однажды заполнен.

В видеоролике я сказа обобщённо, о насосах и насосных станциях, взяв обе системы как одно целое.
Если сказать точнее, то насосы погружаются непосредственно в скважину или колодец, и обратный клапан ставится сразу после насоса, между насосом и трубой.

Насосные станции ставятся на поверхности. ( дома или в специальном помещении), а от станции в колодец или скважину спускается труба, на окончании которой имеется сеточка и обратный клапан:



После счётчиков.

Установленный после  счётчиков обратный клапан, предотвращает вращение счётчика в обратную сторону, но это не самое важное. Куда более весомую услугу делает клапан при такой установке, когда он предотвращает эффект передавливания в городской квартире.
Что это такое, смотрите в следующем видео или публикации.

На вводе водонагревателей

Если вы подключены к общей системе водопровода с горячей и холодной воде, то при установке бойлера, установите обратный клапан так же на стояке горячей воды.
В противном случае, вся или часть нагретой воды вашим водонагревателем, побежит во стояку в соседям вниз. Соседи думаю не расстроятся горячей воде, ну а вам придётся оплатить электричество по счётчику.

Внутри эксцентриков некоторых смесителей.

Присутствуют только в дорогих одноручковых смесителях.

В нерабочем положении клапан всегда закрыт.  Затвор подпирается пружиной.

Клапаны бывают с металлическим и пластиковыми затворами.



С металлическим затвором применяются в системах отопления. Для их открытия требуется большее давление, чем для открытия клапан с пластиковым затвором. Об этом следует помнить при при постройки новой системы.

Будет полезным знать, что если взять два клапана размером ½ дюйма где один с металлическим затвором, а второй с пластиковым, то первый будет на один сантиметр длиннее. Если вы меняете один на другой в готовой системе, то это стоит иметь в виду.

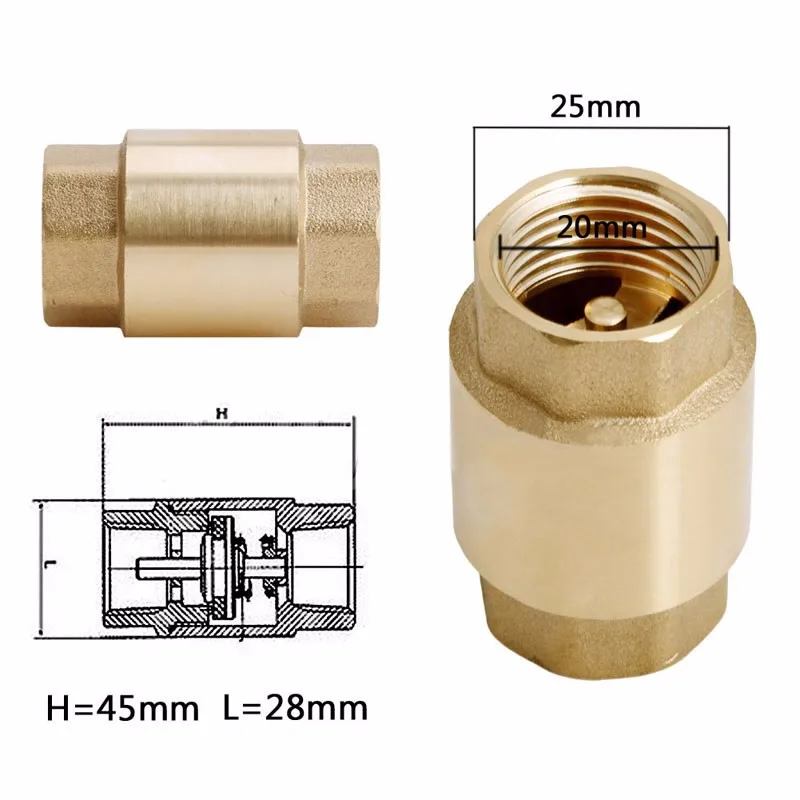

Корпус клапана собрана собран из двух частей на резьбе с герметиком.

Внутри корпуса имеется сам затвор с резиновой прокладкой и пружина.

Если вода забирается из колодца или скважины, в начале трубопровода должна быть сеточка. В противном случае, попавший камешек внутрь обратного клапана, сделает систему неработоспособной.



Существуют так же совсем маленькие обратные клапаны, которые вставляются в полусгон счётчиков. Это может быть полезным если нет места для установки отдельного клапана.

Есть совсем маленькие обратные клапаны, которые ставятся в корпус счётчика на выходе. Такой клапан ввиду своей конструкции, имеет слишком сильное сопротивление.

Если вы его установите, давление в системе может значительно упасть, а если оно и так слабое, то вода может вовсе перестать идти.
Посмотрите на эти фото ниже и избегайте установки подобных устройств.

Чугунные обратные клапаны, установленные в водомерных узлах.

Не понимаю их смысла, ибо они почти не работают сразу после установки.

Старый трубопровод:

И старый чугунный обратный клапан:

Выполнять свою функцию он конечно же не в состоянии:

Другие, современные обратные клапаны:

Обратные клапаны | HORNHOF

Обратные клапаны Hornhof — это устройства, которые используются для предотвращения обратного потока среды. Помимо этого, они позволяют управлять материальными потоками газообразных, жидких сред (воды, природных газов, пара, щелочей, растворов кислот). Обратные клапаны HORNHOF сочетают качество, надежность, отменные технические характеристики. Покупатели оценили их универсальность и другие положительные качества. Такие конструкции составляют обособленную группу трубопроводной защитной арматуры, которую устанавливают на трубопроводе. В том случае, если насос прекратил работу, обратное движение вещества будет предотвращено. Другими словами, обратные клапаны — это предохранители, которые становятся активными автоматическим путем.

Принцип работы.
Принцип работы таких конструкций направлен на сохранение трубопроводов, насосов и другого оборудования в тот момент, когда ситуация становится аварийной. С помощью обратного клапана можно объединить в одну линию два насоса, что очень удобно. В таком случае основная задача будет выполняться — система будет надежно предохраняться от высокого давления.

Работают такие устройства очень просто. Под действием собственного веса захлопка принимает закрытое положение, когда поток рабочей среды отсутствует. Седло начинает открываться, если поток рабочей среды начинает перемещаться по трубопроводу. Однако если рабочее вещество изменяет свое направление, захлопка возвращается в то же положение, в котором находилась ранее. К числу достоинств обратных клапанов можно отнести:
— небольшой вес, маленькие размеры;
— ход требуется небольшой — нужно всего лишь 0,25 Ду;
— трубопровод может работать даже при существенных переменах давления;
— простую конструкцию (позволяет без особенного труда осуществлять замену деталей).

Важно отметить, что не для каждой рабочей среды подойдет тот или иной клапан. Обратный подъем лучше применять для труб небольшого диаметра, чистых вод. В противном случае возможно заедание затвора. Далее более подробно поговорим о видах обратных клапанов.

Виды обратных клапанов.
Можно выделить две категории клапанов:
— клапан обратный двухстворчатый;
— клапан обратный межфланцевый.

Первый тип изделий отличается тем, что для их производства применяется чугун или сталь. Используют их в системах тепло- и водоснабжения, а также на насосных станциях. Помимо этого, устройства используются для распределения воды. Вторая категория отличается тем, что затвор имеет дисковую форму, монтаж осуществляется на горизонтальных участках.

Обратные клапаны двухстворчатые.
Основное предназначение двухстворчатых обратных клапанов — применение их в качестве запорных устройств при строительстве трубопроводов, которые предназначаются для транспортировки газа, а также нефтяной промышленности и химических продуктов. Для того, чтобы добиться полноценной работы оборудования, необходимо осуществить правильный монтаж. Использовать кран разрешается профессионалам, которые прошли обучение по работе с данным агрегатом.

Клапан межфланцевый.
Такие устройства применяются исключительно для перекрытия трубопровода, в котором находится вода или пар. Недопустимо использование клапана в качестве регулирующего устройства. Обязательным условием при выполнении монтажных работ является:
— параллельность фланцев трубопровода;
— точное совпадение соединительных отверстий;
— компенсацию возникающих температурных напряжений.

Во избежание перетяжек затяжку болтов следует производить соответствующим образом. Для дальнейшего обслуживания необходимо предусмотреть возможность доступа к клапану.
Материалы для производства клапанов.

Как и другие типы устройств, обратные клапаны изготавливаются из различных видов материалов: стали, чугуна, латуни. Нередки случаи, когда производитель использует высокопрочную пластмассу, которая рассчитана на высокое давление, образуемое в трубах. Благодаря качественным материалам конструкции отличаются долгим сроком службы даже в агрессивных условиях.

Техника безопасности при работе с клапаном.
Персонал, который обслуживает обратные клапаны HORNHOF, должен быть проинструктирован соответствующим образом. Для работы с таким агрегатом необходимо знать его основные технические характеристики, принципы его эксплуатации. Кроме того, в наличии у персонала должны быть средства индивидуальной защиты. В таком случае удастся добиться безопасности на предприятии, а также продлить срок службы системы и запорной арматуры. Проводить ремонтные работы можно только в момент отсутствия давления рабочей среды в трубопроводе.

Производитель HORNHOF изготавливает обратные клапаны самых различных моделей. Благодаря широте ассортимента покупатель имеет возможность подобрать наиболее подходящий вариант для конкретной системы. Вся продукция является сертифицированной, она соответствует не только европейским, но и международным стандартам. Такие положительные особенности позволяют продукции HORNHOF конкурировать с лучшими аналогами, находящимися на современном рынке. Приемлемая стоимость арматуры — еще один плюс, который привлекает покупателей.

Крошечный обратный клапан | Самые маленькие обратные клапаны | Миниатюрный обратный клапан

• Домашний
• Наша компания
  • Навыки и опыт
  • Наша история
  • Отзывы
• Наши решения
  • Автоматизация
    • Робототехника
    • Интеллектуальное зрение
  • Решения для периодического химического анализа
  • Решения для проточной химии
  • Нисходящая обработка
    • Робот-помощник для экстракции жидкости
    • Фильтрация и промывка Робот-помощник Falcon
• Наши продукты
  • Проточные реакторы
    • Трубчатые реакторы Серия Salamander
    • Смешанные реакторыChameleon Range
    • Загадочные реакторы Rattlesnake Range
    • Мембранный реактор «труба в трубе» Модельный ряд Gastropod
    • Проточные кюветы для электролиза
      • Микропроточные электролизеры Ammonite
      • Вольтамперометрическая ячейка для электролиза рыбок данио
  • Реакторы периодического действияBullfrog Range
  • Платформы для нагрева, охлаждения и перемешивания Ареал белого медведя
    • Детеныш белого медведя Температура окружающей среды до -40°C
    • Полярный медведь плюс от -40 до +150C
    • Polar Bear Plus — Кристалл от -40 до +150C, программируемый
    • Аксессуары для белых медведей Купить онлайн
    • Реакционные блоки для плиточных мешалок горячего и холодного нагрева
  • Обратные клапаны и фитинги Ассортимент головастиков
    • Миниатюрные обратные клапаны
    • Насадки мешалки
• Публикации
• загрузок
  • Фото и видео
• События
• Свяжитесь с нами
  • Расположение и проезд

Трудно понять, как существует обратный клапан с наружным диаметром всего 1/8 дюйма и длиной 25 мм, но нетрудно понять, насколько он полезен. Наша запатентованная технология обратного клапана позволяет нам установить надежный и точный ультраминиатюрный обратный клапан в форме простой трубы, который идеально подходит для приложений, где ограничено пространство. Только будьте осторожны, чтобы не потерять его!

Стандартная модель, которую можно купить в Интернете, изготовлена ​​из нержавеющей стали 316 с давлением открытия 0,6 бар.



Ознакомьтесь с нашим ассортиментом обратных клапанов ниже, чтобы узнать больше об их уникальных характеристиках.



Модели с обратным клапаном:

• Обратные клапаны

  — наша линейка головастиков

• Обратный клапан с наружной резьбой

• Обратные клапаны с плоской трубкой

• Встроенные обратные клапаны
