Расширительный бак для водоснабжения — типы, виды и самостоятельный монтаж

Здесь вы узнаете:

• Устройство и функции расширительного бака
• Виды мембранных баков
• Правильный выбор прибора
• Настройка давления бака в системе водоснабжения
• Регулировка гидробака в обвязке водонагревателя
• Схемы подключения гидробаков
• Выполнение установки расширительного бака
• Правила обслуживания гидробака
• Гидробак открытого типа

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

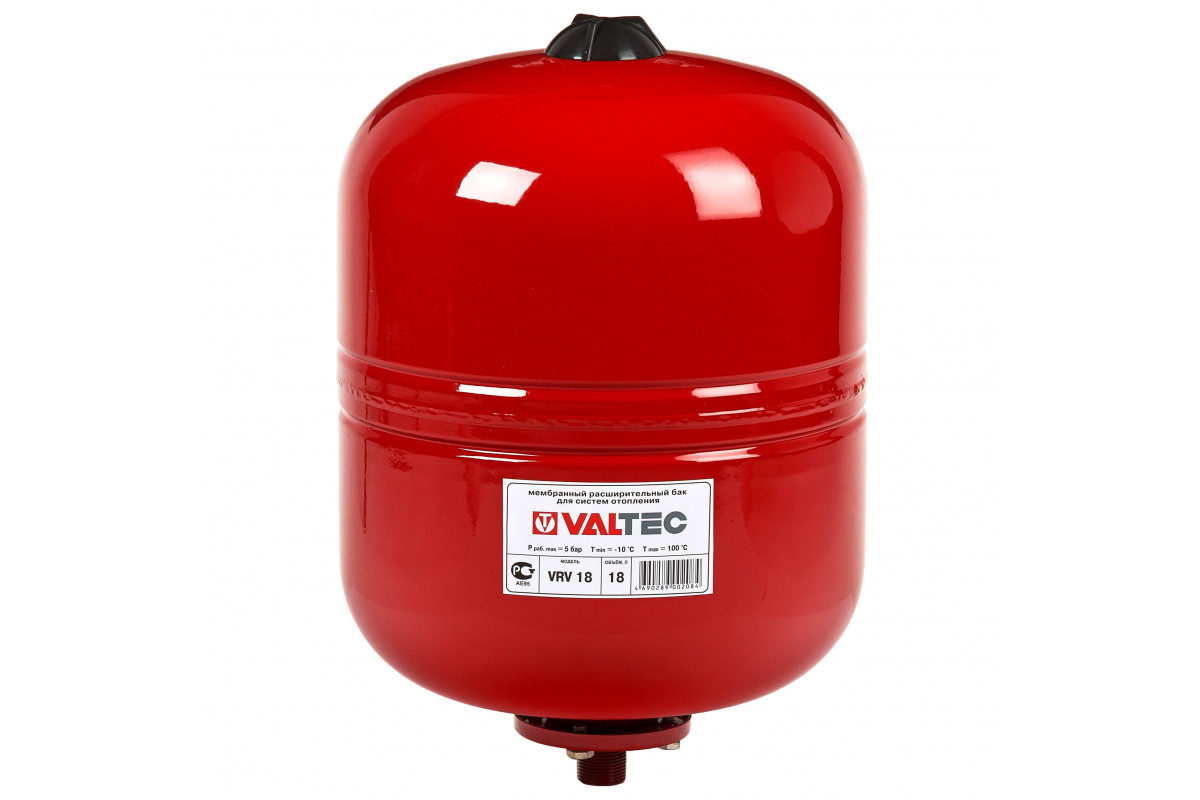

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Различают два вида расширительных мембранных резервуаров:

• С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

Мембрана для гидроаккумулятора

• Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

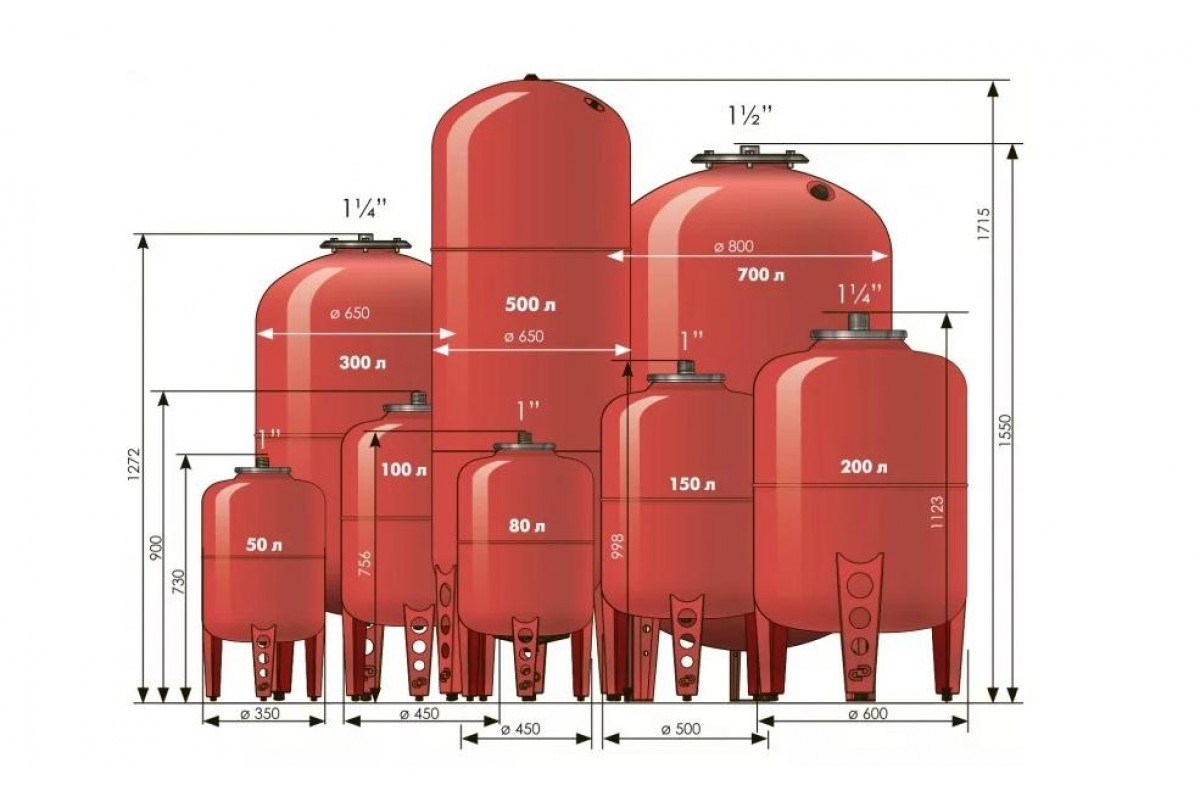

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Преимущества безопасности расширительного бака водонагревателя и важные аспекты установки

Мы все хотим, чтобы наши дома были в безопасности. Вот некоторые способы, которыми мы занимаемся: своевременно заменяем батареи детекторов дыма, запираем двери на ночь и устанавливаем системы безопасности для поимки злоумышленников.

Пока мы говорим о безопасности, вы можете быть удивлены, узнав, что в вашем доме есть прибор, который опаснее, чем вы могли ожидать, — водонагреватель. Мы не пытаемся вас напугать, потому что в большинстве случаев водонагреватель не представляет угрозы. Но если внутри резервуара назревает проблема, она может быстро превратиться в серьезную проблему безопасности. К счастью, есть решение, которое дает вам дополнительное спокойствие, и оно называется расширительным баком водонагревателя.

Что такое расширительный бачок водонагревателя?

Из соображений безопасности температура и давление внутри резервуарных водонагревателей должны находиться в определенных пределах. При нагревании холодной воды объем увеличивается, что увеличивает давление. Если это давление продолжает расти и ему некуда деваться, оно давит на стенки резервуара и может в конечном итоге повредить устройство. В худшем случае бак может даже взорваться.

Чтобы уменьшить этот риск, каждый баковый водонагреватель должен иметь встроенный предохранительный клапан температуры и давления, который открывается и сливает часть воды из бака. Есть две потенциальные проблемы, связанные с использованием этого клапана. Во-первых, он может застрять, что может привести к опасной ситуации. Вторая проблема — это попадание воды на пол, что также может нанести ущерб.

Надежным решением является установка расширительного бака на баковый водонагреватель. Думайте об этом как о переливном баке для вашего водонагревателя. Поэтому, если происходит расширение из-за нагрева и повышения давления, часть воды перемещается в расширительный бак, чтобы избежать избыточного давления.

Почему важна правильная установка

Чтобы расширительный бачок работал и обеспечивал высочайший уровень безопасности, очень важно правильно установить агрегат. Вот несколько шагов и соображений, которые мы делаем при установке расширительного бака на существующий водонагреватель.

• Расширительный бак обычно устанавливается на входе холодной воды водонагревателя
• Он должен быть надежно закреплен, часто с помощью кронштейнов или ремней
• Напор воздуха регулируется в соответствии с давлением водопровода в доме
• После подключения блоков выпустите воздух из водонагревателя, включив кран с горячей водой где-нибудь в доме примерно на 15 минут. две смены баков

Установка расширительного бака в округах Хейвен и Фэрфилд

В Rick’s Plumbing мы хотим, чтобы наши клиенты были в максимальной безопасности в своих домах. Если у вас есть вопросы о расширительных баках или вы заинтересованы в их установке на водонагреватель, мы здесь, чтобы помочь. Чтобы записаться на консультацию к одному из наших опытных сантехников, позвоните нам сегодня по телефону (203) 874-6629.

• Опубликовано 25 сентября 2020 г.
• Категория: Водонагреватели

Расширительный бак на водонагревателе, установленный горизонтально

спросил 1 год, 9 месяцев назад

Изменено 1 год, 9 месяцев назад

Просмотрено 224 раза

Когда я проверяю давление в моем горизонтально установленном расширительном баке, из меня выходит небольшое количество воды, когда я нажимаю на манометр на клапане. Клапан находится на нижней стороне бака. Это нормально? У меня расширительный бак Watts PLT-12.

• водонагреватель
• расширительный бак

Вам нужен новый расширительный бак — независимо от направления установки, вода, выходящая из воздушного клапана, является признаком того, что внутренняя мембрана, диафрагма или камера вышли из строя.

Некоторые танки заявляют, что им важно направление установки, некоторые утверждают, что все в порядке в любом направлении — возьмите тот, который указан либо для вашего направления, либо для любого другого направления, либо переустановите отвес в соответствии с направлением, которое вы получили. Похоже, у вас «любое направление», поскольку в инструкциях в качестве вариантов указаны вертикаль вверх, вертикаль вниз и горизонталь.

Типичный расширительный бак для воды имеет внутри резиновую камеру, которая отделяет воздух от воды. Такой резервуар будет иметь кольцо (выступ или неровную линию) вокруг середины резервуара, к которому внутри прикреплена камера. Эти резервуары могут быть установлены в любом направлении.

Раньше расширительный бачок был просто пустым баком без мочевого пузыря. Вода оставалась внизу, воздух оставался наверху. Вода входила и выходила из нижней части бака. Такие резервуары нужно было сливать ежегодно, потому что воздух попадал в воду, и в конечном итоге вода заполняла резервуар. Опорожнение бака и впуск воздуха решили проблему.

Расширительные баки с баллонами намного меньше баков без них. Настолько, что дешевле купить бак с баллоном, а расширительные баки без баллонов больше не существуют, разве что в системе отопления, где в воде заканчивается кислород, вызывающий ржавчину.

Я искал расширительный бачок Watts PLT-12. Наверняка у вас сломался баллон в расширительном бачке, и вам нужен новый. Вода не разбивает. Назначение расширительного бака состоит в том, что раздавленный воздух создает постоянное давление на воду. Он также предохраняет скважинный насос от коротких циклов (постоянное включение/выключение) каждый раз, когда вы используете воду, что сокращает срок службы вашего скважинного насоса.
