Примыкание к дымоходу — кровля вокруг и планка примыкания

Наиболее часто при монтаже крыши возникают вопросы как правильно сделать проход для дымохода, какие материалы при этом использовать. А также как организовать примыкание кровельного материала таким образом, чтобы обеспечивалась герметичность всей кровли. Порой такие вопросы ставят в тупик не только новичков, но и опытных строителей.


Большинство специалистов сходится во мнении, что дымоход лучше всего располагать рядом с коньком крыши. Это позволит создать наиболее прочный узел примыкания кровельного покрытия к трубе. Кроме того, такое расп

оложение позволит минимизировать скопление снега возле дымоходной трубы, что соответственно уменьшает вероятность возможных протечек.

Изначально необходимо определить место выхода трубы через кровлю.

Важно: не стоит располагать дымоход рядом с мансардными окнами или в ендовых, так как такое примыкание будет иметь сложную конструкцию, что увеличивает вероятность протечек и разгерметизации крыши

При проведении монтажных работ следует учитывать правила пожарной безопасности.

Потому что высокая температура печных газов может нарушать целостность кровельного пирога или привести к его возгоранию. При этом обрешетка должна быть жесткой, это достигается установкой специального короба, в котором и находиться труба. Монтаж данного короба заключается в установке дополнительных поперечных балок между стропилами.

Важно: структура кровельного пирога должна быть неизменной по всему периметру крыши.

Следует также заострить внимание на местах соединения кровельного материала и трубы, они должны быть герметизированы, обеспечен отвод воды. Для этого применяют специальный защитный фартук. Материалы, которые будут использоваться в работе, должны соответствовать основному кровельному покрытию. В зависимости от формы дымохода используют как готовые конструкции, так и изготовляют их самостоятельно.

Примыкание кровли из металлочерепицы к дымоходу

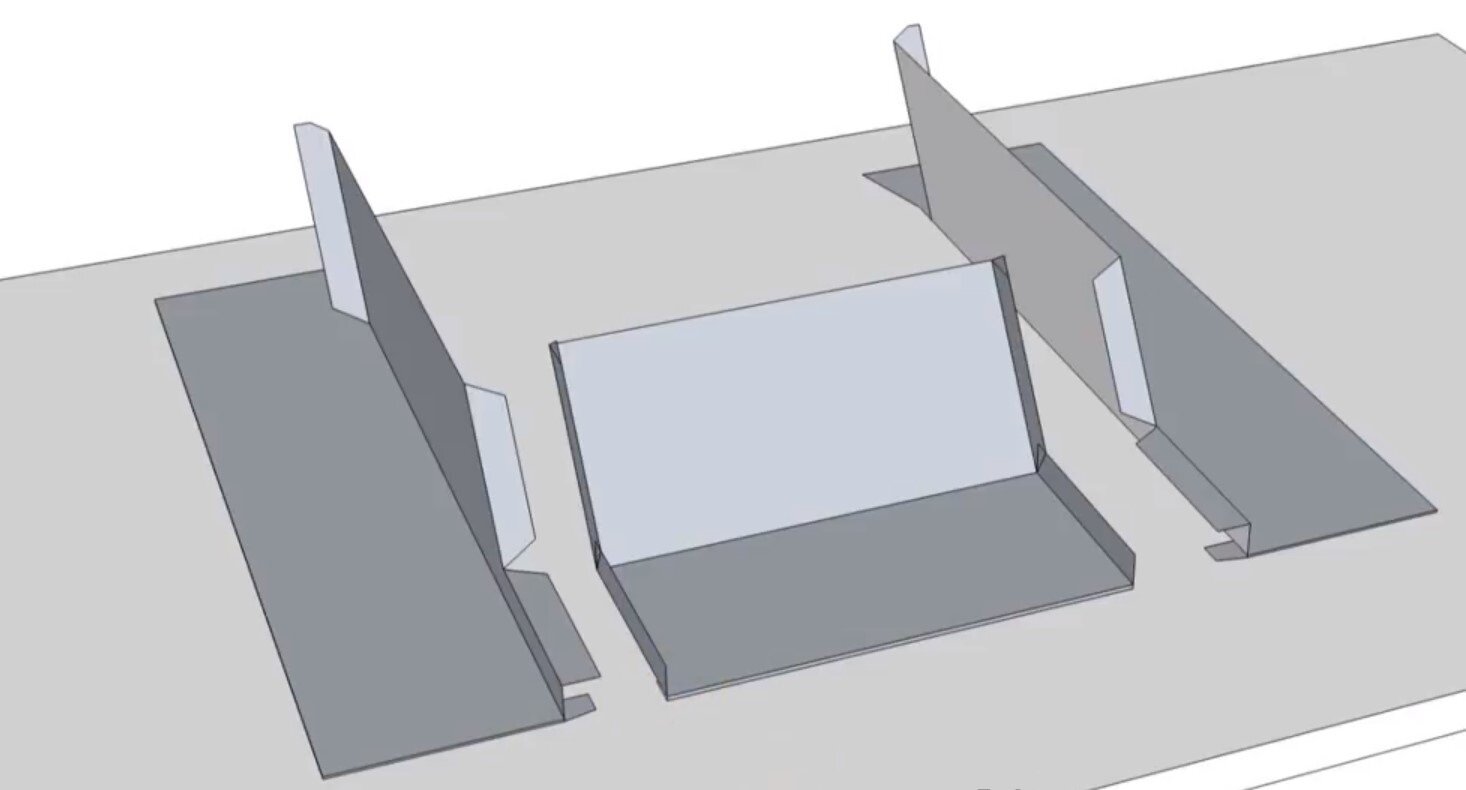

На крышах, покрытых металлочерепицей используют специальные планки примыкания. Их изготавливают из того же материала, что и металлочерепица.

Важно: отделку дымохода делают до укладки основного кровельного покрытия, это позволит предотвратить возможное повреждение и загрязнение материала.

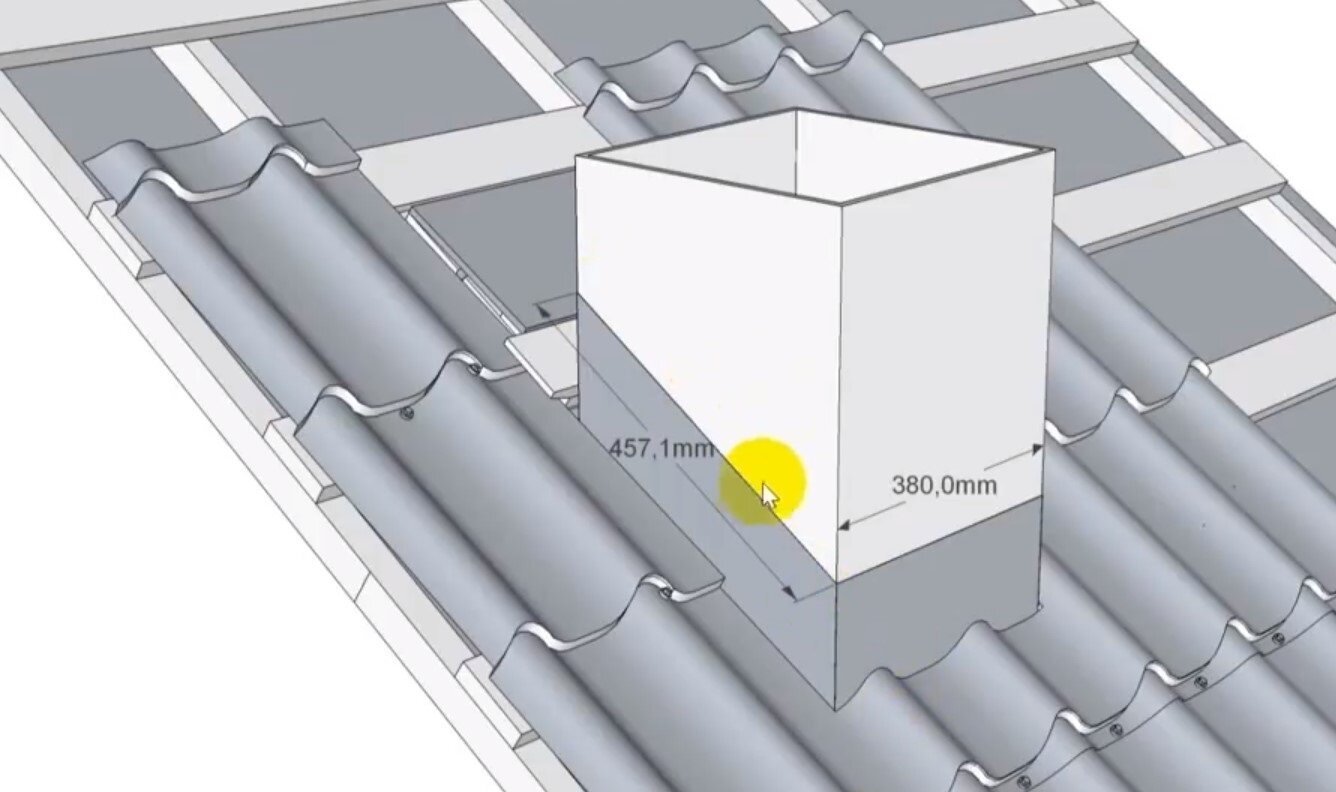

На дымоходной трубе отмечается высота верхней защитной полоски, после чего в этом месте делается штроба. Укладку защитного фартука начинают с нижней стены. Монтаж делают внахлест, заводя верхний край в специальный желоб. Герметичность соединения обеспечивается специальным герметикам на основе силикона. Далее производится установка так называемого галстука — это лист металла, который укладывают непосредственно под фартук. Его основная задача предотвратить попадание воды в проход дымохода и отвести ее. После этого осуществляется укладка металлочерепицы вдоль трубы и завершается процесс монтажа установкой внешнего декоративного фартука на кровлю. Его установка подобна укладке нижних элементов, единственное не требуется штробления стен дымохода. Все стыки заполняют герметикам.

Важно: если ширины дымоходной трубы более 80 см, то в верхней части требуется оборудование специальной разуклонки, которая позволит отводить воду и снежные массы.

В соответствии с этим принципом выполняются работы по примыканию крыши из профнастила к дымоходной трубе. Также важно учесть тот момент, что вся вода, должна отводится от дымохода по склону крыши. Поэтому защитный фартук должен устанавливаться таким образом, чтоб его верхняя часть находилась под листом профнастила. Разуклона на крыше из профнастила выполняется в виде двух коротких ендовы.

Примыкание черепичной кровли

Примыкание дымохода к кровле из черепицы выполняют с помощью специальной эластичной ленты, которые закрепляют вдоль всего стыка. Располагают эту ленту таким образом, чтобы один ее конец заходил на трубу, а второй располагался под черепичным покрытием. Специальные ленты изготавливают из алюминиевого сплава, на одну из стороны которой нанесен клеящий состав. Для надежности данное крепление сверху фиксируют с помощью специальных металлических планок, для крепления которых используют термостойкие дюбели. Все места стыков и креплений дополнительно обрабатывают герметиком.

Устройство дымохода круглого сечения

При обустройстве дымовой трубы круглого сечения следует иметь ввиду, что она не должна вплотную прилегать к деревянным стропилам. Поэтому необходимо также установить специальный короб, чтобы расстояние от трубы к коробу было в пределах 13-25 см. Узнать более подробно это значение для каждого вида материала трубы и кровли можно в нормативных документах по пожарной безопасности.

Важно: паро- и гидроизоляция должны быть непрерывными на всех участках кровли.

Внутреннюю часть короба заполняют негорючим материалом, чаще всего в этих целях используют базальтовое волокно. Полотно пароизоляции и гидроизоляции закрепляют снаружи короба. После чего делают сплошную обрешетку в месте примыкания трубы. Сама по себе дымоходная труба — это трехслойная конструкция, внешний слой которой выполнен из нержавеющей стали.

Важно: между трубой и креплением должен оставаться зазор, так как размеры трубы могут меняться из-за расширения-сжатия.

Изначально укладывают защитный металлический фартук, который представляет собой листы металла прикрепленные к основанию кровли. В местах стыка фартука и трубы используются специальные хомутовые соединения — мастер флеш. Универсальность данного уплотнителя позволяет его использовать на трубах различного диаметра. А конусная конструкция наиболее лучше позволяет повторить угол наклона крыши. Таким образом обеспечивается герметичность покрытия на различных кровельных материалах.

При выборе уплотнителя мастер флеш следует учесть несколько нюансов:

  • диаметр уплотнителя должен быть меньше диаметра трубы, чтобы он плотно облегал ее и обеспечивал надежную герметичность соединения.

  • закрепляют мастер флеш к кровельному материалу с помощью фланцевого соединения, для надежности которое обрабатывают дополнительно герметикам.

  • уплотнитель выдерживает перепады температур от -60 до +250 градусов, устойчив к ультрафиолетовому излучению, не горюч, средний срок службы порядка 20 лет.


Также на трубных дымоходах может использоваться метод оформления примыкания с помощью алюминиевой или свинцовой ленты. Перед этим также делают установку защитного фартука, все детали очищают от мусора и обеззараживают. После чего приклеивают ленту таким образом, чтобы ее верхний край заходил на трубу, а нижний на фартук под кровельный материал.

Важно: верхняя часть проходки примыкания трубы к кровле должна заводится или под кровельный материал, или под крепление конька, это позволит максимально предотвратить возможные протечки.

ВИДЕО

Примыкание кровли к трубе: особенности конструкции

Примыкание кровли к трубе – важный узел, от качества исполнения которого во многом зависит правильное функционирование кровельного пирога, надежность и долговечность всей конструкции.

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши.

Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька.

Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Не рекомендуется установка дымохода в пересечении с ендовой (внутренним углом, образованным скатами сложной крыши), так как неизбежны серьезные осложнения при герметизации примыканий к кровле.

Обустройство узла прохода через крышу

Надежное примыкание кровли к трубе может быть выполнено лишь при условии, что обрешетка кровли представляет собой жесткую конструкцию, на которой равномерно распределяется нагрузка от покрытия и внешних воздействий. Если дымоход устанавливается без нарушения целостности обрешетки, то жесткость внешнего настила, выполненного из листовых материалов, поможет обеспечить монтаж специальной кровельной проходки с основанием в виде металлического листа.

Возведение прямоугольного дымохода обычно связано с необходимостью частичного демонтажа обрешетки. В некоторых случаях может потребоваться убрать часть стропильной ноги. Чтобы не пострадала несущая способность стропильной системы, вокруг дымохода монтируется специальный деревянный каркас, на который закрепляется гидроизоляционный и пароизоляционный слой кровельного пирога. Полотно гидроизоляции прижимается обрешеткой и контробрешеткой, пароизоляция – элементами каркаса для монтажа отделки помещения под крышей. Размер промежутка между дымоходом и каркасом должен соответствовать требованиям СНиП, он заполняется негорючим термоизолятором – каменной ватой.

Конструкция кровельного пирога должна быть непрерывна по всей площади крыши.

При обустройстве узла прохода дымохода через крышу особое внимание уделяется герметизации стыка кровельного материала и трубы. Необходимо обеспечить отвод воды, стекающей по кровельному скату и самой трубе. Обычно при выполнении примыкания требуется монтаж фартука.

Примыкание черепичной кровли к дымоходу

Примыкание кровли к дымоходу нередко выполняется с использованием фартуков, разработанных специально для определенных кровельных материалов и продающихся в виде набора составляющих. Керамическая и цементно-песчаная черепица комплектуется эластичными лентами, выполненными из алюминиевого сплава и снабженными клеящим слоем на одной из сторон.

Чтобы герметизировать примыкание, эластичная лента приклеивается вдоль стыка, при этом одной половиной она прилегает к трубе, а второй – к крыше, повторяя изгибы черепичного покрытия. Затем верхнюю часть ленты требуется зафиксировать металлической профильной планкой. Для этого используются термостойкие дюбели. Места установки крепежных элементов и стык планки с трубой в обязательном порядке обрабатываются герметиком.

Примыкающий узел кровли из гибкой черепицы обустраивается по той же технологии, но вместо эластичной металлической ленты укладывается ендовой ковер либо рядовая черепица, которая была предварительно заведена в дымоход.

Примыкание металлочерепичной кровли

Если кровля выполнена из металлочерепицы, обычно применяется герметизирующий фартук, выполненный с использованием верхних и нижних планок примыкания. Для этого нижнюю планку следует приложить к стенкам дымоходной трубы и отметить ее верхнюю кромку. По линии разметки выполняется штроба, глубина которой должна составлять не менее 1,5 см. По окончании работы следует убрать пыль и промыть штробу водой.

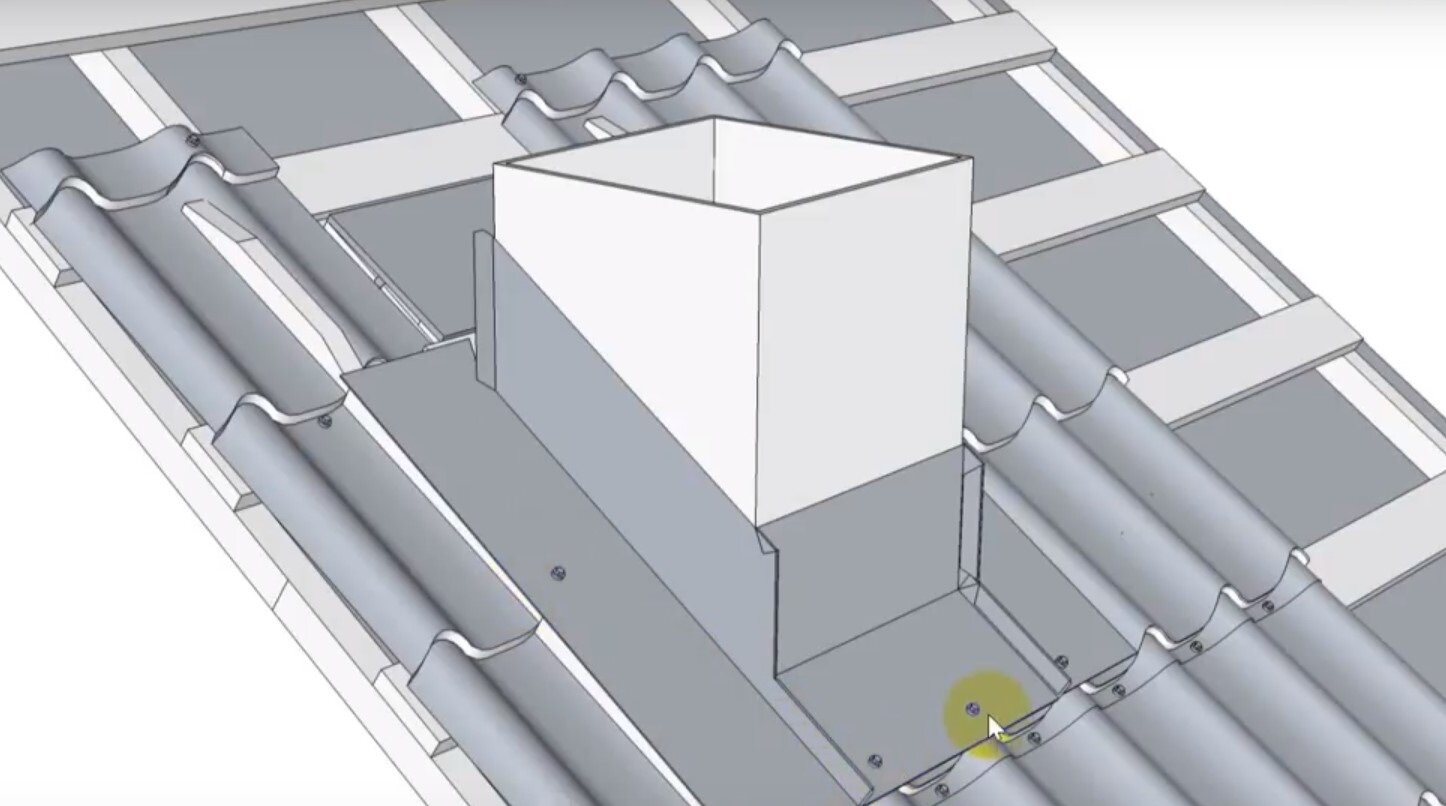

Обустройство внутреннего фартука начинается с нижней стенки дымохода.

Планки монтируются с нахлестом в 15 см, чтобы исключить опасность протечек. Верхний край доборных элементов вставляется в штробу и заливается теплостойким силиконовым герметиком. Под низ фартука следует завести плоский лист из металла с антикоррозионным покрытием, он позволит обеспечить сток воды. Направить его надо вниз до карниза кровли либо в ближайшую ендову, по краю выполняется бортик при помощи плоскогубцев и молотка.

Чтобы примыкание дымовой трубы к кровле было максимально надежным, перед монтажом внутреннего фартука на трубу следует вывести гидроизоляцию (на высоту 5 см), и приклеить ее верхний край скотчем. Изоляционный материал должен быть теплостойким.

Место печного входа рекомендуется обернуть саморасширяющейся лентой «Экобит» или аналогичным материалом, способным заполнить сквозное отверстие.

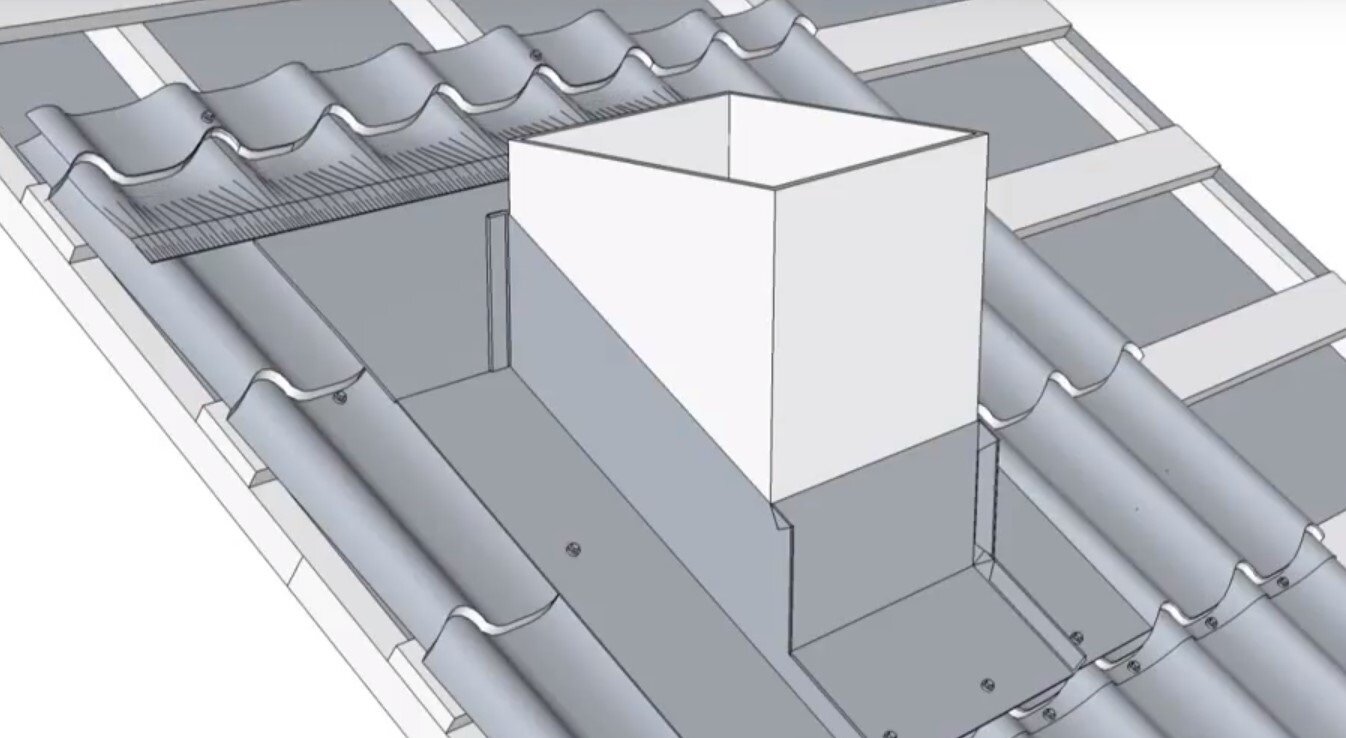

Поверх внутреннего фартука вокруг трубы укладывается металлочерепица. По окончании монтажа кровельного покрытия обустраивается внешний декоративный фартук. Для этого требуется использовать верхние планки примыкания. Монтаж выполняется по тому же принципу, что и установка внутреннего фартука, но в этом случае верхние кромки элементов крепятся к стенам дымохода без штробления. Стык необходимо заполнить герметиком.

Круглые трубы: защита стыков

Примыкание круглой трубы к кровле обычно выполняется с использованием готовых систем. Современный дымоход с круглым сечением представляет собой трехслойную конструкцию, центральный сегмент которой выполнен из теплоизоляционного материала. К ним производятся специальные примыкания для кровель, состоящие из стального плоского листа и фартука-колпака, через который проходит дымоходная труба.

Модели примыканий различаются, в первую очередь, углом наклона пластины относительно вертикально расположенной трубы. Выпускаются конструкции, рассчитанные на использование на кровлях с наиболее распространенным углом наклона скатов.

Пластина примыкания жестко закрепляется на плоскости крыши. Верхушка колпака срезается с таким расчетом, чтобы труба входила в него плотно, без зазоров. После закрепления пластины примыкания верхний край фартука прижимается к трубе с помощью стального хомута с эластичной термостойкой прокладкой. Это дает возможность герметизировать стык, предотвратить попадание влаги под фартук. Монтаж самой пластины рекомендуется выполнять с применением саморезов, снабженными резиновыми или неопреновыми прокладками.

Если угол наклона скатной кровли не позволяет установить готовую проходку стандартного типоразмера, узел примыкания кровли к трубе можно выполнить самостоятельно. Герметичный фартук вокруг дымоходной трубы с круглым сечением проще всего создать, оклеивая периметр сегментами из свинцовой или алюминиевой ленты. Можно использовать готовую деталь из свинца, она имеет овальную форму и легко профилируется по кровельному покрытию при помощи резинового или деревянного молотка.

Самоклеющийся свинцовый материал позволяет выполнить качественное примыкание. Свинец характеризуется устойчивостью к перепадам температур, ультрафиолету, коррозии.

Чтобы обеспечить высокое качество монтажа, все поверхности, на которые наклеивается данный материал, должны быть сухими, чистыми и обезжиренными.

Примыкание металлочерепицы к дымоходу — гидроизоляция дымохода

При выполнении отделочных работ металлочерепицей, стоит обязательно обращать внимание на особенности использования этого строительного материала. При этом самое тщательное внимание стоит уделять при выполнении работ в местах примыкания дымоотводящих и вентиляционных каналов.

Этапы гидроизоляции верхней части трубы дымохода.

Нарушение же технологии часто приводит к таким последствиям:

  • Увлажнение теплоизоляционного слоя и, как следствие, чрезмерная теплоотдача;
  • Увлажнение деревянных конструкций кровли, что способствует их гниению;
  • Неправильное вентилирование воздуха под кровлей.

Место расположения прохода дымоотводящих каналов через кровлю тщательно планируется еще во время проектирования здания. Также необходимо правильно рассчитать высоту дымохода, которая варьируется в зависимости от ее расположения на крыше. Трубу необходимо делать более высокой, если она располагается ниже по скату крыши. Это объясняется тем, что ближе к краю крыши на нее будет попадать большее количество осадков, чем если бы она располагалась в районе коньковой балки.

Как правильно монтировать примыкание к дымоходной трубе металлочерепицы Схема установки фартука вокруг выхода дымохода: 7 — дополнительные бруски обрешетки; 11 — лист металлочерепицы; 13 — уплотнитель; 22 — планка примыкания.

После выведения дымоходного канала через кровлю, необходимо провести герметизацию стыка дымохода и черепицы. Обычно эта процедура заключается в следующем:

  • Установка обрешетки и черепицы на проход трубы;
  • Установка внутреннего фартука;
  • Монтирование металлочерепицы;
  • Установка наружного фартука.

При этом вам понадобятся следующие инструменты:

  • Пила или болгарка;
  • Молоток;
  • Пассатижи;
  • Маркер;
  • Рулетка.

Обход каменного дымохода

При строительстве устройства примыкания, работнику достаточно выполнить всего две задачи:

  • Провести в обход бегущую воду со ската над дымоходом в обход трубы;
  • Избежать затекания воды в дом и обеспечить выход воде, текущей по стенкам трубы, на крышу.
Схема изоляции примыкания к дымоходу

Эти задачи решаются созданием фартука, который располагается таким образом, чтобы находиться сразу на крыше и трубе. Штукатурку трубы необходимо выполнять до установки фартука, так как потом это будет сделать невозможно. После этого необходимо:

  • Завести гидроизоляционный слой на стенки трубы, не забыв встроить в нее отводящий воду желоб;
  • Установить обрешетку на проход дымохода через кровлю;
  • Уложить черепицу на обрешетку до монтажа нижнего фартука;
  • Осуществить на боковых сторонах дымохода разметку для определения высоты подъема фартуков;
  • Проштробить дымоход по разметке;
  • Очистить поверхность дымохода от пыли;
  • Залить штробы герметиком;
  • Установить примыкающую планку в герметик и закрепить ее при помощи саморезов;
  • Прикрепить остальные части фартука к черепице;
  • Установить «галстук», представляющий из себя металлический лист, прикрепляющийся к нижней кромке фартука.

Строительство наружного фартука

После обустройства внутреннего фартука и галстука следует монтаж основного покрытия. На обход трубы устанавливается верхний лист металлочерепицы таким образом, чтобы он помещался на планку примыкания и на нижний лист, при этом захватывая и первую волну на дымоходе. Это позволяет зажать нижний фартук между двумя слоями покрытия и не допустить протекания воды под кровлю. После установки листов металлочерепицы на обход трубы производится установка наружного фартука. Его функция носит более декоративный характер, и не имеет никаких защитных функций. Установка осуществляется по такой же самой технологии, что и внутренний фартук с отличием в том, что планка примыкания крепится к трубе при помощи саморезов без необходимости штробить кладку.

Установка наружного фартука.

Но что же делать, если труба для отвода дыма выполнена не кирпичной кладкой, а металлическая, да к тому же круглого сечения?

Обход металлического дымохода

Довольно часто в современных домах дымоход выполняется из металлических труб через крышу, на которые уже установлено утепление. В такой ситуации вам понадобится озаботиться защитой кровельного пирога от перегрева и возгорания. Согласно существующим нормам при монтажных работах легковоспламеняемых материалов их необходимо устанавливать на расстоянии в пределах тринадцати-двадцати пяти сантиметров от дымохода. Это осуществляется устройством прохода в виде деревянного короба, отделяющего дымоход от кровельного пирога. Промежуток между трубой и коробом заполняется теплоизоляцией. Примыкание осуществляется в соответствии со следующей технологией:

  • На гидро- и пароизоляционных полотнах выполняются надрезы;
  • Края полотна фиксируются при помощи гвоздей или скоб к несущим конструкциям;
  • После этого гидроизоляция прижимается обрешеткой, а пароизоляция основанием для отделочного материала;
  • Для обеспечения защиты утеплителя, места касания пленок и короба заклеиваются специальным скотчем;
  • После этого монтируется металлочерепица;
  • На дымоход устанавливается хомут, обеспечивающий герметичное соединение трубы и фартука.

Вентиляционный проход в кровле

Создание вентиляции в кровле позволяет значительно увеличить срок эксплуатации дома. Дело в том, что из-за постоянной циркуляции теплого воздуха внутри здания, появляется конденсат на холодных поверхностях, что приводит к чрезмерному увлажнению стен чердака или мансарды. Кроме этого влага собирается и внутри кровельного пирога, что может привести к разрушению конструкций. По этим причинам необходимо обеспечивать вентиляцию помещений. На сегодняшний день существует много различных вариантов вентиляции. Для устройства вентиляционных проходов в кровле вам будет необходимо:

  • Отметить на крыше контур проходного элемента, просто приложив и обвев его;
  • Выполнить разрез металлочерепицы по отменным линиям;
  • Зафиксировать резиновый уплотнитель к черепице и замазать место стыка герметиком;
  • Закрепить в уплотнителе проходной элемент.

Напоминаем, что выполнение кровельных примыканий лучше всего доверять профессионалам, в этом случае ваша кровля прослужит вам долгие годы.

Устранение протечки дымохода | «Важный Дом»

Примыкание к дымоходу – проблемный узел для всех типов кровли. В месте прохода трубы через крышу сходятся два материала с разными физическими характеристиками, например, кирпич и металл. Отличается режим работы дымохода и кровли: труба испытывает температурные воздействия, а крыша – деформации от ветровой и снеговой нагрузки. Узел примыкания находится в сложных условиях, примыкание повреждается и течет.

Течет крыша или течет дымоход?

Перед началом работ важно выявить природу протечки:

Протечка на стыке. Причина – похабное исполнение узла
  • Течет дымоход. Причиной протечки становится разрушение трубы и повреждение флюгарки. Ситуация характерна для кирпичных дымоходов. Требуется восстановление трубы, кладочные и штукатурные работы. Если кладка выполнена из кирпича низкой марки, рекомендуется утеплить и обшить дымоход для защиты от воздействия среды.
Дымоход практически разрушен. Причина течи – вода просачивается через кладку

Ремонт кровли в месте прохода дымохода

Можно выделить два типа дымоходов:

  • одиночные трубы круглого сечения;
  • дымоходы и короба прямоугольного сечения.
Слева круглая труба, выведенная через проходной элемент. Справа прямоугольный дымоход с узлом примыкания.

В зависимости от типа дымохода выбирается способ ремонта. Стык круглой трубы лучше всего уплотнить проходным элементом, например, Master Flash. Проход прямоугольного дымохода оформляется в виде примыкания, устройство которого зависит от материала кровли. Узлы и способы их ремонта будут рассмотрены далее.

Выход круглой трубы. Ремонт при помощи Master Flash

Простой и надежный вариант, как устранить течь крыши возле дымохода – использовать проходной элемент, например, Master Flash. Такой способ применяется для прохода через кровлю труб диаметром от 75 до 1050 мм.

Проходной элемент – это герметизирующая деталь, состоящая из манжеты и упругой основы. Манжета плотно надевается на трубу. Основа принимает профиль кровельного материала, герметизируется и крепится саморезами с уплотнительными шайбами.

Устранение течи при помощи Master Flash

Примыкание прямоугольного дымохода. Узлы и способы ремонта для разных кровельных материалов

Перед тем, как устранить течь крыши возле дымохода, нужно понять устройство примыкания.

Шифер. Узел примыкания выполнялся «по старинке»: с использованием битума или раствора. Иногда поверх стыка устанавливали фартук из кровельного железа.

Традиционный вариант примыкания на шиферной кровле

Что делать?

Нужно заделать поврежденные участки, используя традиционные способы – «дешево и сердито».

Ондулин. Производитель предлагает свой вариант примыкания и все необходимые для этого материалы – боковой и покрывающий фартук, герметизирующую ленту.

Пример примыкания на ондулиновой кровле

Как устранить течь?

Если узел имеет незначительные дефекты, следует заделать щели герметиком. Если примыкание сильно повреждено или выполнено неправильно, потребуется переделка узла по инструкции производителя.

Битумная черепица и мягкая кровля. В месте примыкания устанавливается галтель – аналог плинтуса. На стены дымохода заводится подкровельный изол, примыкание проклеивается кусками ендовного ковра с напуском на трубу. Стык усиливается металлическим спецпланками.

Неправильно выполненное примыкание, отсутствует галтель, нарушена герметичность.

Что делать?

В случае, который показан на фото, требуется полная переработка узла.

Если примыкание сделано правильно, для устранения течи достаточно произвести герметизацию повреждений.

Металлочерепица и профнастил. Узел примыкания один из самых сложных. Производители предлагают устанавливать специальные оклады и фартуки.

Нередко причиной протечки становится недобросовестный монтаж. В таком случае необходимо полностью перебирать узел.

Фальцевая кровля. Стыки в узле примыкания должны выполняться на двойной замок, либо на одинарный, но тщательно герметизироваться.

Некачественные стыки, попытка ремонта герметиком

Лучше доверить ремонт сложного узла опытным кровельщикам-фальцовщикам.

Черепица. По традиционной технологии примыкание замазывалось раствором. Современные производители черепицы предлагают проклеивать стык герметизирующими лентами.

Причина протечки – повреждение герметизации

В приведенном случае достаточно заново проклеить стык. Однако встречаются ситуации, когда узел сделан неправильно, и требуется полная переделка примыкания.

Перечислены основные дефекты и способы, как устранить течь крыши возле дымохода. Во многих случаях устранить протечку можно самостоятельно, загерметизировав щели.

Для устранения протечки сложного примыкания металлочерепицы, а также узлов дорогих черепичных и фальцевых кровель, лучше обратиться к специалистам. Опытные кровельщики найдут первопричину протечки и произведут квалифицированный ремонт.

Наши специалисты ответят на все вопросы
по протечке Вашей кровли по


Также читайте по теме:

Как заделать трубу на крыше из металлочерепицы —

Труба через металлочерепицу: устройство примыкания

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки , являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

    установка внутреннего фартука до начала монтажа покрытия; устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

    Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода. По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

    Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху. Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы. Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову. Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания. После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты. Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода .Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Процесс установки прохода выполняют в таком порядке:

    На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра. Смочив элемент жидким мылом, его натягивают на трубу. Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы. Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик . Винты располагают на расстоянии 35 см друг от друга.

Установка проходного элемента для металлочерепицы Master Flash

Проход трубы через металлочерепицу

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу. Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций Сначала о вариантах расположения прохода. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку. Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек. Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала. Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути. Обратите внимание! Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог». При этом вывод трубы лучше всего смонтировать с помощью отдельного короба. Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью. Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным. Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы Чтобы примыкание металлочерепицы…

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

  1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
    Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
  2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
    Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
  3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
    Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Кровля – наиболее важная часть конструкции любых строений. Кровлю можно сделать еще красивее – достаточно…

Металлочерепица сегодня является одним из самых популярных кровельных материалов. Объясняется это тем, что процесс ее…

Наиболее доступным и применяемым материалом при возведении кровли является металлочерепица. Об этом ясно говорит статистика…

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

  1. Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
  2. Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
  3. Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
  4. Затем нанесите под фланец герметик.
  5. Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.

Способы герметизации трубы на крыше

При всех стараниях кровельщиков уложить кровельный материал поближе к трубе, он все равно примыкает к ней неплотно, с зазорами. Если их не заделать, то вода через подобные стыки будет просачиваться под крышу. Поэтому все зазоры между кровлей и периметром дымовой трубы необходимо заделать.

Кирпичная труба на крыше с жесткой металлической кровлей

Чем заделать крышу вокруг трубы на кровле из металлочерепицы, фальцевой кровли или профнастила?

Рассмотрим способ заделки для кирпичной трубы прямоугольного сечения.

  • Традиционный способ заделки предполагает устройство вокруг трубы фартука из четырех специальных Г-образных элементов из оцинкованной стали. Готовые примыкания прикладывают к трубе и строймаркером прямо на ее стенках размечают, где будут проходить штробы под верхние отгибы примыканий.
  • Чтобы образовать штробы, по отмеченным линиям проходят отрезной машиной с диском по камню. Монтаж фартука начинают с установки нижнего примыкания, заводя при этом его верхний отгиб прямо в штробу.
  • Аналогично и с нахлестом: устанавливаются боковые и верхнее примыкания. При этом нижние горизонтальные части примыканий крепятся к обрешетке саморезами.
  • Штробы на трубе герметизируются силиконовым герметиком.
  • Затем устраивают т. н. «галстук» из гидроизоляционного материала, устанавливаемого прямо на нижнее примыкание и так, чтобы влага стекала в водоотводящие элементы кровли.
  • Поверх примыканий и «галстука» монтируется кровельный материал.

Круглая труба на крыше с жесткой металлической кровлей

  1. Многими изготовителями печей выпускаются круглые многослойные дымоходы. Для заделки такого дымохода на крыше имеются готовые фартуки-колпаки, которые представляют собой металлический лист с отверстием, закрытым колпаком в виде наклонного (по отношению к плоскости листа) усеченного конуса. Лист крепится к обрешетке, труба пропускается через колпак. Верх колпака прижимается к трубе стальным хомутом с термостойкой прокладкой.
  2. Кроме жестких металлических фартуков-колпаков на рынке имеется и специальная гибкая трубная заделка, называемая Мастер Флеш. Это эластичное приспособление, позволяющее заделывать трубы на крыше быстро и с хорошим качеством. Областью ее применения является герметизация не только дымовых труб, но и различных других дополнительных элементов крыш, как-то: антенн, вентиляционных труб, светильников.

Внешне Мастер Флеш выглядит как ступенчатая пирамидка. Материалами для его производства являются силикон или резина, основание делается из алюминия. Следует помнить, что диапазон рабочих температур резинового Мастер Флеш равен – 50°С−(+ 130°С). Более подробно о печной трубе, расскажет эта статья.

Силиконовая модель работает в диапазоне температур – 70°С−(+ 250°С) и может эксплуатироваться на любой кровле и в любом климате.

Описываемый материал легок в монтаже и имеет долгий срок службы.

  • В основание его следует прорезать отверстие с диаметром чуть меньшим диаметра трубы.
  • Натянуть Мастер Флеш на трубу, придать ему правильную форму, под основание уложить прокладку.
  • Под основание нанести слой спецгерметика вдоль его края, и прикрепить к кровле из профнастила спецшурупами.
  • Если швы между кровлей и трубой все же протекают, то их хорошо заделывать алюминиевой или медной самоклеющейся лентой с клеящим слоем на основе битума, модифицированного полимерами и закрытого защитной пленкой. Такой слой не нуждается в предварительном разогревании, он хорошо скрепляется с деревом, металлом, пластиком, цементной стяжкой и другими материалами. Предварительно место, где будет крепиться лента, очищается, а сама она после снятия защитной пленки сильно прижимается к поверхности. Ею можно проклеить места крепления фартука-колпака к обрешетке крыши.

Круглая труба на крыше с кровлей из натуральной черепицы

На такой кровле вокруг трубы обустраивается т. н. «выдра» из цементно-песчаного раствора в следующей последовательности:

  • В зазор между трубой и черепицей закладывают «подворотнички» из оцинковки.
  • В подготовленный зазор закладывают цементно-песчаный раствор, образующий вокруг трубы выступающий над кровлей воротник. Нижней расширенной частью воротник должен плотно сопрягаться с черепицей, а верхней – с трубой.
  • Для водоотвода на воротнике со стороны конька формируют выступ, имеющий две наклонные плоскости.

Эта работа должна выполняться со всей возможной тщательностью для предотвращения растрескивания.

Круглая труба на шифере

При расположении трубы близко от конька, она заделывается в следующей последовательности:

  • Один из стальных листов, которым оформляется конек, опускается вплоть до перекрытия сечения трубы.
  • В листе делается круглая прорезь под трубу с отбортовкой ее края на два сантиметра вверх.
  • На трубу надевается асбоцементное кольцо.
  • Чтобы зафиксировать кольцо по высоте трубы, вставляют штырек в ее боковое отверстие.
  • Кольцо при помощи клина устанавливают параллельно скату.
  • Края прорези в стальном листе заводят внутрь кольца.
  • Замазывают стык смесью цемента с асбестом распушенным (1:2).

Этот способ является отличной защитой крыши от дождя, но в зазоре между шифером и трубой скапливается снег. Можно узнать о герметичности крыши с печной трубой.

Чтобы труба и шифер стыковались герметично, выполняют следующее:

  1. В зазор между шифером и трубой вставляют картонный цилиндр, обернутый в полиэтиленовую пленку.
  2. На стальном листе формуют глиняный или пластилиновый бортик ограничительный. Расстояние между бортиком и картонным цилиндром не должно быть более 10 мм.
  3. Полученный промежуток заполняют асбоцементной смесью.
  4. После затвердевания смеси цилиндр с ограничительным бортиком убирается;
  5. На трубу надевается асбестовое кольцо (см. выше).

Гидроизоляция места выхода трубы (видео)

Заделка трубы на мягкой кровле

Вокруг кирпичных труб на мягкой кровле выполняется разделка в виде фартука из готовых примыканий, выполненных из мягкого кровельного материала (например, ондулина). Примыкания крепятся к обрешетке гвоздями, а к стенам трубы кровельной лентой Вакафлекс или Ондуфлеш-супер. Такой же лентой проклеиваются и места соединений примыканий с обрешеткой.

Круглые трубы на мягкой кроле заделывают при помощи готовых фартуков-колпаков. Места соединения листов-оснований фартуков с кровлей также проклеивают кровельными лентами.

Как видите, способов как заделать трубу на крыше довольно много. Общим в них является одно: все эти работы должны делаться качественно. Только таким образом вы получите надежную защиту крыши от протекания.

Обустройство прохода трубы через крышу из металлочерепицы

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 10 0 от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название – «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

  1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
  2. Металлочерепица разрезается по нанесенной разметке.
  3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
  4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Обустройство прохода трубы через крышу из металлочерепицы

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 10 0 от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

  • гидроизоляция разрезается в форме конверта;
  • крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
  • затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
  • чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
  • в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Смотреть видео

Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название – «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

  1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
  2. Металлочерепица разрезается по нанесенной разметке.
  3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
  4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Примыкание трубы к кровле из мягкой черепицы

Автор Евгения На чтение 19 мин. Опубликовано

Примыкание трубы к кровле из мягкой черепицы

Монтаж гибкой черепицы

Гибкая черепица – один из самых распространенных в западных странах видов кровельных покрытий. В статьях «Гибкая кровля: обзор» и «Обзор комплектующих для гибкой кровли» можно прочитать подробнее про особенности этого материала и комплектующих для него.

В этой статье мы подробнее остановимся на монтаже мягкой кровли.

Инструменты и комплектующие

Для монтажа битумной черепицы потребуется определенный перечень инструментов.

  • Молоток– ударный инструмент с фиберглассовой или деревянной ручкой и стальным бойком. Понадобиться для прибивания элементов кровли с помощью гвоздей.
  • Кровельный нож – разновидность строительного ножа, применяется для раскройки мягких материалов.

Кровельный нож имеет загнутое лезвие для удобства раскройки различных материалов
  • Шпательприменяется для нанесения мастики на швы. Для этих целей подойдет инструмент с небольшим полотном (100 мм). В качестве альтернативных вариантов для нанесения мастики на поверхности могут использоваться кисти или мастерки.

Шпатель удобен для промазки швов мастикой
  • Строительный фен может потребоваться, если монтаж производится в условиях отрицательных температур. Фен позволяет нагревать мастику и обратную клеящуюся сторону гонтов.

Кроме инструментов, для работы потребуются комплектующие, о которых мы писали в статье «Обзор комплектующих для гибкой кровли». К перечню необходимых относятся подкладочный ковер, ендовый ковер, кровельные гвозди, битумная мастика, металлические планки и коньково-карнизная черепица.

Подготовка основания

Мягкую кровлю укладывают на сплошной настил, которые делается из ОСБ или фанеры. Перед началом работ необходимо провести подготовку стропильной системы.

  • Деревянные стропила должны быть покрыты антисептическими средствами для защиты их от размножения грибковых микроорганизмов, чтобы предотвратить появление плесени.
  • Под стропильной системой устанавливается слой пароизоляционной пленки. Пленка закрепляется с помощью деревянных брусков, которые устанавливаются с шагом 60 см. К стропилам покрытие крепится с помощью гвоздей или скоб. Соединение пленок друг с другом внахлест производится с помощью двухстороннего скотча.

Использование двойного скотча для соединения двух листов
  • В промежутки между стропилами укладывается утеплитель. Если требуется прокладка в два слоя, то плиты необходимо укладывать со смещением, чтобы перекрыть швы, которые станут «мостиками холода».

Закладка теплоизоляции
  • Поверх утеплителя укладывают слой ветрозащитной пленки.
  • Следующим шагом можно переходить к монтажу жесткого основания – настила под мягкую кровлю. Первым слоем укладывают доску из хвойных пород толщиной 25 мм. Укладка производится с произвольным шагом. Влажность материала не должна превышать 20%.

На фото виден слой ветрозащиты, после которого
идет дощатая обрешетка, покрываемая листами ОСП
  • После доски укладывается основное покрытие. Наиболее распространенным материалом для настила является ОСП (ориентированно-стружечная плита). Марка стружечного материала должна быть не меньше ОСП-3, для этого вида работ обычно используют листы толщиной 9 или 12 мм. Также допускается использование влагоустойчивой фанеры (ФСФ) аналогичной толщины. Влажность плитных материалов не может превышать 12%. Зазор между листами должен составлять 3 – 4 мм. Крепление листов к обрешетке из досок осуществляется с помощью саморезов. В результате должна получиться ровная поверхность, поэтому важно, чтобы на стыках не было перепадов высот (более 2 мм). При укладке листов важно обратить внимание, чтобы швы шли со смещением (вразбежку).

Монтаж подкладочного ковра

Подкладочный ковер создает дополнительный слой гидроизоляции, защищая покрытие из ОСБ или фанеры. Подкладочный ковер представляет собой рулонный материал на основе битума.

В зависимости от уклона ската крыши прокладочный ковер может раскатываться по всей площади твердого покрытия или только местами. Первый случай предполагается, когда уклон составляет не больше 18 градусов. Если наклон ската больше этой величины, то прокладочный ковер монтируется только на ендову, коньки, карнизы, торцевые части и на места, примыкающие к вертикальным поверхностям.

  • Раскатка рулонов ковра осуществляется параллельно коньку, если уклон небольшой. Также допускается вертикальная раскатка (от конька к скату). Укладку материала необходимо производить с натягом.

Раскатка ковра от конька к скату
  • Нахлест подкладочного ковра на горизонтальных швах должен составлять 10 см, на вертикальных – 20 см, при этом швы промазываются битумной мастикой. Для нанесения вещества можно воспользоваться шпателем или кистью. Некоторые производители выпускают собственные клеевые составы для крепления ковра.
  • После обработки швов мастикой, ковер прибивается кровельными гвоздями. Метизы рекомендуется забивать с шагом 20 – 25 см.

Установка планок

Металлические планки – важный элемент конструкции кровли. Они защищают деревянные элементы крыши от попадания осадков и обеспечивают отвод воды в водостоки.

  • Планки закрепляются поверх подкладочного ковра с отступом 2 см. В качестве креплений могут использоваться саморезы или гвозди, которые устанавливаются по зигзагообразному принципу на расстоянии 10 – 15 см.

Фронтальная планка с выступом для отвода воды от фронтонной части кровли
  • Ендовый ковер играет роль дополнительной гидроизоляции на ендове, при этом он выполняется в виде дополнительного покрытия, которое устанавливается поверх подкладочного ковра. Край ендового ковра промазывается мастикой для изоляции швов, сверху дополнительно забиваются кровельные гвозди с шагом 10 см. Расстояние от оси ендовы должно составлять минимум по 50 см с двух сторон. С краев ендовый ковер укладывается поверх капельников.

Схема раскатки ендового ковра
  • После этого необходимо проложить полосу стартовой черепицы, это полоса имеет прямоугольную форму, она лишена узора и фигурных вырезов. Её основное назначение – обеспечить равномерное покрытие на краях кровли. Полоса размещается на расстоянии 1 – 2 см от перегиба карнизной планки. Закрепляется этот элемент с помощью кровельных гвоздей.

Первый слой закрепляется на стартовой полосе

Монтаж гибкой кровли

Когда поверхность подготовлена и все перечисленные операции выполнены, можно приступать к монтажу самой кровли.

  • Укладку мягкой кровли можно начинать с нижней или верхней части ската, при этом в любом случае кладка начинается с центральной части конька или карниза.
  • Первый ряд на стартовую черепицу укладывается таким образом, чтобы верхний слой перекрывал швы и перфорированные вырезы. Метизы забивают на расстоянии 20 – 30 см от выреза кромки. В зависимости от уклона используется 4 или 6 гвоздей для крепления одного гонта.
  • Гонты необходимо укладывать вразбежку, чтобы перекрыть швы, поэтому второй ряд начинают также из центра, но со смещением. Схема монтажа должна соответствовать форме черепицы. Перед размещением на крыше с задней стороны черепицы удаляется защитная пленка.
  • С краев гонты необходимо обрезать с помощью ножа, а боковой край промазывается мастикой. Это обеспечит защиту от ливней, которые ветром будет задувать на фронтон кровли.

Для укладки гонтов на большой высоте потребуется установить подмости
  • В местах, где планируется установка точечной вентиляции, на этом этапе можно сделать вырезы в кровле. Затем в эти точки устанавливается кровельный точечный вентиль (КТВ). После установки все швы замазываются мастикой.

Закрепление КТВ на крыше с помощью кровельных гвоздей
  • На гонтах, которые подходят к дымоходным и вентиляционным трубам, делается вырез, соответствующий препятствию.

Вырез на мягкой черепице для примыкания к КТВ
  • Для монтажа на ендовой оси необходимо обрезать гонты по краям так, чтобы на ендовом ковре расстояние между черепицей разных скатов составляло 15 – 20 см. Линию обреза необходимо обработать мастикой.

Примыкание к стене

Чтобы хорошо защитить кровельные материалы от воды, необходимо правильно выполнять примыкания гонтов к стене или к дымоходным трубам. Эта задача может выполняться двумя способами. Различия между ними заключаются только в расположении ендового ковра. При первом способе ендовый ковер располагается под черепицей, второй метод предполагает, что ковер находится над гонтами.

  • Рядом со стеной или трубой необходимо уложить угловой брусок (50х50 мм). На него сверху заводится подкладочный ковер.

Схема примыканий к вертикальным поверхностям гибкой черепицы
  • На подкладочный ковер укладывается или мягкая черепица, или ендовый ковер в зависимости от способа примыкания. При первом способе ендовый ковер укладывается на черепицу и приклеивается с помощью мастики.
  • Ендовый ковер должен заходить на стену или трубу дымохода с нахлестом не менее 30 мм. Для закрепления ковра можно воспользоваться мастикой или дюбель-гвоздями. На конце ковра устанавливается металлическая планка примыкания, шов обрабатывается силиконовым герметиком.

Монтаж конька и вентиляции

После завершения монтажа основного кровельного покрытия можно переходить к работе над коньком. Для этого элемента крыши используется коньково-карнизная черепица. Для вентиляции внутреннего пространства кровли необходимо установить конек-аэратор. Монтаж коньков без вентиляции производится следующим образом.

  • Гонты надо перегнуть так, чтобы линия сгиба приходилась на конек крыши. Нахлест между элементами рекомендуется делать не менее 5 см. Крепление производится с помощью кровельных гвоздей. При этом места креплений должны быть перекрыты последующим элементом конька.
  • В вентилируемом коньке прорезается специальное отверстие шириной 4 – 8 см. Поверх этого зазора закрепляется коньковый аэратор, который имеет рифленую структуру для циркуляции воздуха. Элемент изолирован от попадания мусора и пыли с улицы. Сверху на аэратор укладываются гонты по аналогии с коньком без вентиляции.

Конек-аэратор обеспечивает циркуляцию воздуха

Вывод

Таким образом, для получения качественного результата при монтаже мягкой кровли важно соблюдать определенную последовательность технологических процедур. При покупке рекомендуется обязательно ознакомиться с инструкцией по монтажу от производителя. Если работа на высоте вызывает определенные сложности, то для укладки мягкой кровли лучше обратиться к профессионалам.

Монтаж гибкой черепицы на сложных кровельных узлах

Гибкая черепица пользуется большой популярностью у застройщиков. Достоинства мягкой кровли — эстетичность, простота монтажа, бесшумность при дожде, минимум отходов при укладке на крышах сложной геометрии. А также долгий срок службы, при использовании материала от проверенного производителя – гибкой черепицы из СБС-модифицированного битума. Помимо качества самой мягкой кровли, на длительность и беспроблемность её эксплуатации влияет то, как смонтирована гибкая черепица на сложных узлах. В этой части учебного курса “Скатные кровли: правильный пирог, монтаж, эксплуатация” Академии от FORUMHOUSE, при участии специалиста компании KATEPAL, мы расскажем:

  • Как смонтировать и гидроизолировать места выводов коньковых аэраторов и вентиляционных труб на кровле из гибкой черепицы.
  • Как сделать примыкание и герметизировать трубы дымоходов и воздуховодов на мягкой кровле в каменных и деревянных домах.

Монтаж и гидроизоляция проходок вентиляционных труб и аэраторов на мягкой кровле

Вытяжные вентиляционные и канализационные трубы, а также кровельные и коньковые аэраторы — необходимые элементы загородного дома. Вентиляционная система поддерживает, за счет воздухообмена, оптимальный микроклимат в помещениях. Аэраторы вентилируют подкровельное пространство и удаляют избыточную влагу из утеплителя за счет потока воздуха, движущегося по специально сформированным каналам от карнизных свесов к коньку.

Если конструкцией крыши не предусмотрен зазор вдоль её хребта шириной 50-100 мм и установка сплошного конькового аэратора, то для вентиляции кровли ставятся аэроэлементы. Аэраторы могут быть сделаны в виде трубы, устанавливаемой на коньке (если длина конька превышает 15 м), или на расстоянии 0.5 м от конька.

Или в виде кровельного аэратора скатного типа.

Наиболее распространены пластмассовые коньковые вентиляторы. Размер конькового вентилятора (диаметр трубы) рассчитывается исходя из необходимой кратности воздухообмена. Элемент устанавливается на подкладочный ковёр, используемый для монтажа гибкой черепицы, и фиксируется на нём битумной мастикой и кровельными гвоздями. Для крутых выводов и круглых вытяжных труб рекомендую использовать EPDM-резиновые уплотнители с кольцевой фиксацией.

Работа по монтажу аэраторов разбивается на этапы:

  1. В кровельном покрытии (в сплошном основании), по заранее сделанной разметке, электрическим лобзиком прорезается отверстие под вывод.
  2. «Юбка» вывода или подкладочный ковер промазывается битумной мастикой.
  1. Проходной элемент приклеивается к основанию.
  2. Далее «юбка» проходного элемента прибивается кровельными гвоздями к основанию.
  3. Лицевая поверхность «юбки» вывода промазывается битумной мастикой.
  4. К проходному элементу приклеивается гибкая черепица, в гонтах которой заранее сделан полукруглый вырез по размеру резиновой втулки.
  5. Затем гибкая черепица приклеивается по всей площади «юбки» проходного элемента.
  6. Место сопряжения (стык) фланца аэратора и гибкой черепицы дополнительно герметизируется битумной мастикой.

На финише работ на проходной элемент устанавливается кровельный выход — аэратор или вентиляционная труба.

Узел примыкания и гидроизоляции дымовых труб на мягкой кровле в каменных и деревянных домах

Если обобщить наиболее частые вопросы застройщиков по узлу примыкания гибкой черепицы к дымоходам, то они звучат так:

  • Как сделать правильное примыкание дымоходов и воздуховодов на мягкой кровле?
  • Как обойти мягкой кровлей трубу дымохода если дом деревянный и подвержен усадке?

Сначала расскажем, как смонтировать узел примыкания мягкого кровельного покрытия дымовых труб в обычных домах.

Одним из наиболее современных и эстетических решений является обход трубы ендовым ковром или металлическим фартуком. При использовании металлического фартука монтаж гибкой черепицы выполняется как обычно, но край гонтов заводят на боковую часть фартука. Также необходимо отступить около 80 мм от перегиба. Получившийся желоб обеспечивает беспрепятственный сток воды вокруг трубы.

Остановимся подробнее на герметизации примыкания ендовым ковром. Отличие ендового ковра от обычного подкладочного ковра в том, что в его основе лежит высокопрочный полиэстер. Он обеспечивает непревзойдённую прочность по сравнению со стеклохолстом, который является основой подкладочного ковра.

Порядок герметизации дымохода:

  1. Из ендового ковра, по выкройке, вырезаются элементы герметизации дымохода.

Две боковые части.

  1. Выкройки промазываются битумной мастикой.
  2. Затем, в порядке нумерации, ендовый ковёр приклеиваются к трубе и к покрытию ската крыши.

Важно. До укладки полос выкройки, на трубе, снизу, монтируется галтель (треугольная рейка) для образования плавного сопряжения в месте перехода кровельного покрытия на трубу. Также, по разметке, на трубе, на расстоянии 30 см от основания, делается штроба. Штроба, после приклейки ендового ковра, закрывается металлической планкой примыкания (фартуком), посаженной на герметик и зафиксированной механическим способом.

4. Сверку ендового ковра укладывается черепица с отступом от трубы около 8 см.

Герметизация дымоходов и коробов воздуховодов в деревянных домах подверженных усадке выполняется так, чтобы развязать узел примыкания кровельного покрытия к трубе. Т.е. крыша должна свободно опускаться относительно дымоходной трубы.

Планка примыкания устанавливается на дымоход, перекрывая подъём минимум на 20 см. Сама планка примыкания не фиксируется на поверхности крыши или кровельном покрытии. Следовательно, конструкции при осадке здания двигаются независимо друг от друга, но, при этом, планка примыкания герметично закрывает промежуток между верхним краем примыкания и дымоходом.

Важно. Чтобы вода и снег не скапливались позади дымохода, рекомендуется вверху, на настиле крыши, сделать разуклонку.

Перед укладкой мягкой кровли советуем изучить инструкцию по монтажу гибкой черепицы, в которой подробно рассказывается об этапах работ.

Проход дымохода через мягкую кровлю

Печные трубы всегда выходят на крышу. При неправильно обработанном примыкании мягкой кровли к дымоходу здесь начинаются протечки, а в худшем случае погрешности монтажа могут привести к возгоранию.

Как следует проводить дымоход, чтобы исключить вероятность протечек и пожара?

Варианты дымохода в мягкой кровле

Мягкая кровля может быть плоской и скатной. Сама труба – металлической, кирпичной, керамической, квадратной или круглой.

Проход дымохода через мягкую кровлю плоской крыши

В качестве основания – бетонная плита. Выводим прямоугольный дымоход:

  1. Снять все слои пирога до бетона на прямоугольном участке с размерами, равными сечению трубы + запас 15 см.
  2. Установить по периметру опалубку.
  3. Выполнить бортик из бетона высотой 15 см. Дождаться схватывания.
  4. Завести кровельное покрытие на стенки.
  5. Установить на соединение материала кровли с бортиком металлическую полосу, укрепить дюбелями сквозь покрытие.
  6. Установить на бортик отлив с капельником.

Если труба кирпичная, бортик не делают:

1. Заводят материал на стенки.

2. Ставят сверху металлический фартук.

3. Делают в стенке штробу полтора сантиметра глубиной (в кирпиче, не в шве!), заводят в нее край фартука.

4. Заливают герметиком.

Примыкание к дымоходу мягкой кровли на скатной крыше

В этом случае сначала необходимо установить фланец, который примет на себя нагрузку обрешетки, т.к. на этом участке она вырезана. Для изготовления фланца можно использовать трехмиллиметровый лист стали, к которому следует приварить ребра жесткости.

1. Освободить вокруг трубы полосу около четырех сантиметров.

2. Уложить по стенкам прокладку из базальтовой ваты.

3. Для герметизации круглых труб в комплект материала часто бывает включен металлический круглый фланец с резиновой/силиконовой гофрой. Если нет, можно приобрести отдельно. Фланец надевают на трубу, промазывают герметиком и фиксируют саморезами к обрешетке.

Обратите внимание

Фланец подбирается по диаметру дымохода и уклону ската. Есть регулирующиеся модели.

Если труба прямоугольная, используется металлический фартук из четырех частей.

1. Верхнюю планку заводят под покрытие и фиксируют к трубе.

2. Остальные ставят поверх покрытия.

3. Под переднюю планку заводят галстук – широкий металлический лист с бортиками.

4. На кирпичных трубах делают штробы, в которые заводят верхний срез фартука. На остальных фартук ставят на резиновые уплотнители.

5. Швы заливают герметиком.

Наши работы

Как отрезать крышу из мягкой кровли под дымоход

У прохода через конструкцию крыши тоже есть свои нюансы.

Обратите внимание

Превышение дымохода над коньком – полметра. Не ставят трубы близко к ендовам и мансардным окнам.

Порядок действий (для круглой металлической трубы):

1. Отмерить от стропила расстояние, равное ширине дымохода + полметра, и установить там дополнительную стропильную ногу.

2. С помощью отвеса спроецировать стропило на чердачное перекрытие. Отвес крепят на стыке стропила с коньком.

3. Отмерить от этой точки полтора метра в сторону ската. Спроецировать новую отметку на стропило. Здесь пройдет ось дымохода.

4. Отмерить на перекрытии от оси расстояние, равное радиусу дымохода + 25 см. Эту точку тоже спроецировать наверх.

5. По последней отметке установить перпендикулярно стропильным ногам брус того же сечения, что и у стропил.

6. Аналогичным образом установить ниже по скату еще один брус, чтобы получилась прямоугольная рамка – короб для дымохода.

7. В углах рамки просверлить четыре сквозных отверстия. По этим отверстиям со стороны крыши наметить контур прямоугольника, который нужно вырезать.

8. На обозначенном участке демонтируют кровельный пирог: утеплитель и обрешетку удаляют, кровельное покрытие отворачивают наружу, пароизоляцию – внутрь и крепят к коробке степлером.

9. Ставят трубу, фиксируют к коробке хомутами с ножками.

10. Со стороны чердака коробку закрывают листом из металла или асбеста.

11. Со стороны крыши между стенками коробки и дымохода помещают негорючий теплоизолятор (можно засыпать керамзит).

Правильно провести трубу сквозь крышу достаточно сложно. Обращайтесь к нам в СТМ-Строй.

У нас работают профессионалы, до тонкостей знающие все особенности устройства крыш и кровельных конструкций. Мы выполним для вас монтаж трубы и примыкание мягкой кровли к дымоходу в быстрые строки, качественно и недорого.

Устройство примыкания кровли к трубе

Распространенной ошибкой при монтаже кровли, а значит и возможным источником протечки крыши, является устройство узла примыкания кровельного материала к дымовой кирпичной или вентиляционной трубе прямоугольного и круглого сечения. Правильный монтаж примыкания будет показан на примере металлочерепицы, но решение также подходит для любых профилированных материалов: профнастил, еврошифер (Ондулин), Керамопласт и т.д.

Примыкание к прямоугольной дымовой трубе

На рисунке 1 подробно показано, как необходимо смонтировать герметично соединение кровли и прямоугольной трубы дымохода. Планка примыкания, которая входит в комплект стандартных доборных элементов металлочерепицы, играет в данном случае декоративную роль. Основную функцию водоотвода выполняет фартук, изготовленный под габариты трубы из обычного плоского оцинкованного листа. Обратите внимание на загибы 20-30мм высотой с нижней и боковых сторон фартука. Таким образом мы задаем направление для излишней влаги при помощи узкого “галстука”. Такое оцинкованное устройство, выполненное своими руками, должно опуститься вниз до ближайшей ендовы. В случае отсутствия ендовы галстук выводится до самого карниза. В первом случае вода уйдет по планке ендовы вниз. Во втором, при использовании водосточной системы, вода с фартука попадает на карнизную планку, а потом прямиком в водосточный желоб.

Для максимальной герметичности стыка кровли и дымовой трубы необходимо выполнить штроб с уклоном вверх и завести туда верхние края планки примыкания и фартука. В этом случае планка примыкания дополнительно защитит металлочерепицу от протечки. Можно обойтись без штроб и воспользоваться герметиком, но такой вариант менее надежен.

Рис.2 Края планок заводятся в штроб

Важно. Штробить в швы кладки категорически запрещено!

Такой способ устройства кровли в местах прямоугольного кирпичного дымохода является самым надежным из существующих.

Готовые оклады для дымовой трубы

В настоящее время существуют специальные оклады для герметичного стыка кровли с трубой дымохода. Они представляют собой готовый материал в замен фартука, сделанного самостоятельно. Оклад для дымоходных труб идентичен окладу, который устанавливают при монтаже мансардных окон. Если Вы не уверены в своих силах, можете смело использовать такое решение. Минус – переплата за материал, плюс – экономия времени и сил.

Сделать такой оклад самостоятельно без наличия специального гибочного оборудования достаточно сложно, поэтому для любителей сделать своими руками рекомендуем пользоваться инструкцией, описанной выше.

Примыкание для трубы дымохода своими руками

Если все-таки появилось желание сделать дымоходный оклад самостоятельно, можно воспользоваться готовым раскроем оцинкованного листа для изготовления узла примыкания к дымовой трубе. Следует соблюдать представленные ниже размеры для достижения максимально герметичной конструкции.

Оклад примыкания кровли к дымовой трубе

Все размеры заданы в миллиметрах. Угол γ – уклон крыши относительно горизонта.

Схема раскроя оцинкованного листа для изготовления оклада

Таким способом изготовления фартука часто пользуются профессиональные кровельщики и печники. Верхний элемент (4) нужно заводить под кровлю, остальные части закрепляются саморезами поверх нее.

В качестве материала для изготовления оклада дымохода применяется плоский оцинкованный лист. В случае установки на крышу “крашенного” кровельного материала плоский лист подбирается того же цвета.

Примыкание кровли к круглой трубе

В частном секторе также распространен вывод вентиляции или дымохода по средствам трубы круглого сечения. Чаще всего это касается сэндвич (утепленной) трубы отопления. Казалось бы, решение с герметичным примыканием к трубе круглой формы гораздо проще и не требует профессиональных навыков в монтаже. К тому же на любом строительном рынке есть готовые материалы для изоляции стыка дымоходной трубы и кровли. К самым популярным и, чуть ли ни единственным, относятся кровельные проходки Master Flash с большим ассортиментом размеров и цветов. Простота монтажа, универсальность (применим для разных видов кровли) и доступная цена давно сделали этот материал “народным”.

Уплотнитель Мастер Флэш состоит из термостойкой гофрированной EPDM-резины и алюминиевого основания. Еще одним плюсом материала является возможность установки на уже смонтированные трубы, что очень удобно в случае быстрого ремонта крыши (например, при устранении протечки или замене кровельного материала).

Монтаж также прост, как и сам материал.

Монтаж Мастер Флеш

Необходимо смазать кровельным герметиком место соединения основания Мастер Флэша с кровлей, а затем закрепить уплотнитель к поверхности при помощи кровельных саморезов. Однако, как показывает практика, по прошествии некоторого времени герметичность примыкания начинает постепенно ухудшаться. В первую очередь это связано с качеством герметика и атмосферными явлениями (перепады температуры, порывистый ветер, дождь или снег могут нарушить герметичность соединения).

Для того, чтобы максимально обезопасить крышу от протекания в узлах кровли с круглой трубой рекомендуется частично “заводить” верхнюю часть проходки под кровельный материал или планку конька.

Установка Master Flash рядом с коньком

Таким образом можно надежно установить узел примыкания трубы и кровли.

Примыкание трубы к кровле из мягкой черепицы

Расценки на монтаж всегда по карману нашим клиентам. Они полностью уверены, что здесь их не обманут и посоветуют правильное решение. Доверие – вот залог успеха нашей компании! А качественные материалы от известных производителей и умелые руки наших профессионалов не оставляют ни единого сомнения, что монтаж будет выполнен в срок!

Еще один плюс – при заключении договора вы получаете смету, в которой учтены цены на кровельные работы и материалы, а также стоимость доставки по Москве и Московской области с точностью до рубля!

Как сделать монтаж планки примыкания на изломах кровли: к стене, к трубе: Пошаговая инструкция +Видео.

Врагами любой крыши считаются дождь со снегом. Вода, стекая по кровле, попадает в зоны стыков кровельного покрытия со стенами и дымоходными трубами, пагубно воздействуя на их состояние.

Для предотвращения порчи кровельных покрытий и разрушения крыши применяется специальный доборный элемент. Это и есть планка примыкания для кровли.

[contents]

Планки примыкания для кровли и её виды

Данный элемент представляет собой уголок, размеры сторон которого различны. Делается из остатков кровельного мягкого материала или из оцинкованной стали.

Главное предназначение кровельной планки примыкания – защита от влаги всей конструкции стропильной системы.

Он необходим для различных прямоугольных элементов крыши: печных труб или шахт вентиляции. Условно все планки можно подразделить на два типа, в зависимости от вида монтажа:

  1. нижняя;
  2. верхняя.

Нижняя деталь заводится под стык покрытия кровли, а верхняя ложится в стыке поверх покрытия кровли.

Правда, некоторые специалисты верхней планкой считают ту, что заводится под кровлю и находится на высочайшей стороне трубы, а нижняя размещается поверх покрытия под самой трубой.

В зависимости от выбора кровельного материала, металлочерепицы или профнастила, необходима планка из аналогичного материла. Это может быть оцинкованная сталь, покрытая специальной краской из полимеров в тон крыши.

Если крыша застилается битумной мягкой черепицей, или для этого используется один из современных рулонных материалов, то из них же изготавливают и сам стык. Планка примыкания в таком случае будет выглядеть как полоса.

Конструкция и монтаж

Разберем в подробностях технику монтажа металлочерепицы и профнастила, для которых необходимо обустройство стыков с внешними и внутренними фартуками.

Внутренний фартук

Прежде чем приступать к монтажу покрытия кровли, требуется уложить внутренний фартук вокруг дымохода. Для этого применяются нижние планки.

От верхних их конструкция продольными отгибами кромки, которых первых нет.

  1. В первую очередь укладывается элемент под трубой, с низкой стороны, далее боковые части, и самые последние над трубой, сверху.
    Отгиб кромки делается вверх, предотвращая попадание влаги. Снизу монтируется так называемый водоотводящий галстук: так называют лист, края которого загнуты.
  2. Сначала каждую из имеющихся планок прижимают к стене, и делают на ней отметки верхнего края.
    По этой отметке пробивают штробу. Она должна быть очищена от мелких частиц и пыли, в ней располагают отгиб кромки, заливают все герметиком.
  3. Вертикальная и горизонтальная составляющие элемента с помощью саморезов прикрепляются к стене и обрешетке.

Внешний фартук

В том же самом порядке, поверх металлочерепицы и листов профнастила, монтируется внешний фартук. Планка представляет собой уголок, в конструкции которого нет загибов кромки.

Это чрезвычайно надежная технология, но потребуется дополнительное количество металла. Желая сэкономить, нередко применяют технику укладки лишь фартука.

Происходит это следующим образом:

  1. Первый этап – монтаж кровельного покрытия. Листы металлочерепицы или профнастила стелятся не на весь скат, а лишь до трубы (ее верхнего края).
  2. Далее верхняя планка (нижний фартук) укладывается поверх листов, далее боковые элементы и только после этого нижняя планка (верхний фартук). Для обустройства отгиба на вертикальном элементе в кирпичной кладке штробится выемка.
  3. Когда монтаж планок закончен, получившиеся швы надежно закрывают герметиком. Для надежной фиксации применяют саморезы.
  4. На оставшуюся часть кровли укладывается кусок металлочерепицы или профнастила (от самого конька до верха трубы).

В разных климатических регионах многие производители кровли предпочитают изготавливать планки собственных конструкций. Доборные элементы для металлочерепицы и профнастила выглядят по-разному.

Возможна планка, имеющая диагональные края, которая защищает от намокания угловые стыки: потоки дождя разводятся ей в разные стороны.

Планки примыкания для мягкой кровли

При устройстве мягкой кровли из рулонных материалов или битумной черепицы планка имеет совершенно другую конструкцию.

  1. Примыкание к парапетам и дымоходам начинается с треугольной рейки: она поднимает самый край ковра кровли. Так создается контруклон, который представляет собой преграду для осадков.
  2. Затем приступают к монтажу кровельного покрытия. Ендовый ковер помещают поверх черепицы в угловой стык.
  3. Планка может защитить от проникновения влаги между кровельным материалом и кирпичной кладкой лишь верхний край примыкания. С одной стороны она изгибается в форме капельника, с другой отводится в сторону стены под углом 45 градусов.
  4. Силиконовый герметик служит дополнением гидроизоляции.

Полезные советы для кровли

Когда осуществляют обустройство узлов примыканий, важно помнить несколько моментов.

  1. Лучше использовать материал толщиной до 0,55 мм.
    Хотя, конечно, вполне допустимо чтобы показатели толщины пластины соответствовали таковой металлочерепицы или листов профнастила. Изделия из такого материала гораздо лучше гнутся, им легче придать форму угла.
  2. Для штробления используют болгарку.
    Штроба делается глубиной до 15 мм. Образующуюся в процессе работы пыль смывают водой, чтобы она не мешала лучшему сцеплению кирпичной кладки и силиконового герметика.
  3. Силиконовый герметик наносится строго на сухую поверхность.

Как обеспечить герметичность?

Для крыши можно использовать различные виды герметиков: на основе полиуретана или силикона, акриловый и тиоколовый. Однако для кровли, выполненной из металлочерепицы и профнастила, лучше всего подойдет средство с силиконом.

Он обладает замечательными качествами:

  • эластичный;
  • стойкий к УФ излучению;
  • однокомпонентный;
  • влагостойкий;
  • образует отличную сцепку с кирпичом и бетоном.

Особенно впечатляющее качество состава – это его уникальная возможность выдерживать резкие перепады температуры в течение суток. На солнце покрытие из стали способно разогреваться чуть ли не до ста градусов, в ночное время оно быстро и сильно охлаждается.

Но при использовании силиконового герметика необходимо помнить, что его адгезия с полимерными материалами довольно низкая.

И самое главное – в местах примыкания нет мелочей, не заслуживающих внимания. Здесь важно все, ведь именно здесь чаще всего возможны протечки, способные испортить не только конструкцию, но и отделку, и даже имущество.


Что такое замена облицовки дымохода? — Уход за вертикальным дымоходом

Камины — особый товар, который нужно иметь в доме. Не так много новых домов, построенных с его помощью, поэтому многие покупатели ищут камин в старых домах. Если это так или вы являетесь домовладельцем, у которого он был в течение многих лет, вы когда-нибудь задумывались о замене облицовки дымохода?

Замена облицовки дымохода может снова сделать ваш камин безопасным. Дымоход или облицовка дымохода со временем изнашиваются, что делает их опасными для вас и вашей семьи. Поэтому облицовка необходима для отвода тепла и газов, поднимающихся по дымоходу. Кроме того, вкладыши также помогают блокировать тепло в дымоходе от образования горючих материалов, которые могут загореться.

Почему важна облицовка дымохода?

Это угроза безопасности, когда лайнер треснет или рассыпается. В дымоходе есть горючие материалы, которые могут вызвать пожар. Это также может позволить теплу и газу уйти в некоторые места дома, вместо того, чтобы подниматься и выходить из дома.Следовательно, это не только угроза безопасности, но и снижает эффективность вашего камина.

Облицовка — одна из самых важных частей дымохода. Ежегодно камин должен проходить осмотр у сертифицированного специалиста, который будет подметать, а также осматривать агрегат.

Если инспектор замечает крошащуюся или потрескавшуюся облицовку, пора заменить ее. Он также может порекомендовать вам, где можно найти новый дымоход, а также узнать, какие типы вкладышей для дымохода доступны.

Что такое дымовая труба?

Когда инспектор обнаруживает проблемы с дымоходом, он часто имеет в виду необходимость замены вкладыша дымохода. В старых домах иногда вообще нет дымохода.

Тем не менее, продолжение эксплуатации самолета без лайнера противоречит действующим нормам, которые были приняты для обеспечения безопасности семей. Лайнеры требуются CSIA (Американский институт безопасности дымоходов) для предотвращения пожаров в домах и предотвращения попадания опасных газов в помещения вместо того, чтобы подниматься по дымоходу.

Суть в том, что если в доме нет дымохода в дымоходе или он устарел и треснет — вам нужно заменить его, прежде чем снова использовать камин.

Функции дымохода

За исключением футеровок из нержавеющей стали, все они со временем приходят в негодность из-за сильного нагрева и давления, которым они подвергаются во время работы камина. Вот почему домовладельцы обязаны регулярно осматривать камин.

Вкладыш выполняет три основные функции:

  • Облицовка дымохода предотвращает передачу тепла горючим компонентам здания, окружающим дымоход. Есть одно исследование, на которое часто ссылаются инспекторы, в котором смежные деревянные конструкции рядом с дымоходом без футеровки вызвали пожар менее чем за четыре часа.
  • Газы, образующиеся при горении камина, очень горючие и кислые. Они могут уничтожить миномет в любом дымоходе. Когда швы раствора разрушаются от тепла, газы получают доступ к другим горючим материалам. Кроме того, эти газы могут вызвать образование окиси углерода, которая смертельна и может отравить вашу семью.
  • Вкладыш помогает присоединить дымоход к дымоходу. Когда футеровка дымохода имеет неправильный размер, это вызывает чрезмерное накопление креозота и образование смертоносного окиси углерода без запаха. При замене облицовки дымохода часто требуется подобрать размер, подходящий для прибора.

Типы вкладышей дымоходов

Даже одна небольшая трещина в облицовке может стать причиной пожара в доме. Излишне говорить, что пренебрежение починкой плохой облицовки дымохода является безрассудным и противозаконным согласно строительным нормам.Если необходимо заменить облицовку дымохода, следует рассмотреть возможность использования вкладышей различных типов.

Вкладыши для глиняной плитки

Дымоходы для глиняной плитки популярны среди домовладельцев по ряду причин. Они традиционно самые доступные, и каждый домовладелец ценит хорошую сделку. Плитка способна противостоять экстремальной температуре и отложению коррозионных побочных продуктов при сжигании любого типа топлива, что делает ее довольно прочной. Футеровки для глиняной плитки требуют регулярной очистки, но это единственный вид постоянного ухода, который требуется.

Со временем глиняная облицовочная плитка испортится. Швы строительного раствора в конечном итоге ослабляются и могут подвергаться воздействию угарного газа. Они также могут со временем стать пожарной опасностью. Однако при правильной установке глиняные плитки должны прослужить десятилетия, прежде чем лайнер начнет разваливаться.

Самый большой недостаток дымоходов из глиняной плитки заключается в том, что они больше всего подходят для новых дымоходов. Трудно переоборудовать плитку в существующий дымоход, особенно если дымоход не совсем прямой, а идеально выровнены очень немногие старые.

В результате, несмотря на доступность материала, время и трудозатраты, которые вы потратите на установку плитки в существующий дымоход, могут оказаться дорогостоящими.

Вкладыши монтируемые на месте

Тип футеровки по существу создается, когда установщик заливает цемент в форму, которая затем устанавливается на дымоход. Литые вкладыши необычайно прочны. Дымоходы способны выдерживать сильную жару, конденсацию и вредные кислоты, которые печально известны в плохо облицованных дымоходах.

Монтируемые вкладыши имеют прочный каркас, который при правильной установке может прослужить долгие годы. Это также помогает очистителю горения камина, уменьшая количество креозота в устройстве.

Установка различается в зависимости от дымохода. Вам нужно будет нанять бригаду, чтобы завершить работу, и количество рабочих часов может увеличиться. В конце концов, установка должна быть менее агрессивной по сравнению с глиняной плиткой.

Металлические вкладыши дымохода

Вкладыши из нержавеющей стали стали де-факто типом дымоходов.Этот стиль настоятельно рекомендуется экспертами, потому что они такие прочные и огнестойкие. Некоторые даже продаются с пожизненной гарантией на установку.

Существуют разные типы металлических футеровок, но наиболее примечательна нержавеющая сталь. Дорогостоящие футеровки поставляются в гибких или жестких форматах, поэтому они обычно служат идеальной формой для вашего конкретного дымохода.

Металлические футеровки стоят дорого. Другого пути нет. Тем не менее, если учесть, что ваш дымоход является эпицентром сильного жара, пламени, дыма, искр и потенциального угарного газа, наличие лучшего футеровки в отрасли часто оказывается небольшой платой за безопасность вашей семьи.

Замена облицовки дымохода — уход за вертикальным дымоходом

Нет никаких сомнений в том, что хорошие дымоходы имеют решающее значение для безопасности вашего дома. Треснувшие вкладыши, которые портятся, представляют собой крайнюю опасность возгорания, и ваши близкие могут подвергнуться смертельному воздействию угарного газа.

Следовательно, с облицовкой дымохода возиться нечего. Если ваш ежегодный осмотр рекомендует обновление, подумайте об установке новой глиняной плитки, монолитной или металлической облицовки дымохода.

Лучшие продукты и вкладыши для дымохода можно найти в магазине Vertical Chimney Care.Мы помогли тысячам домовладельцев приобрести высококачественные облицовки для дымоходов. Свяжитесь с нами сегодня, чтобы поговорить со специалистом по продукту!

Отделка металлической плиткой: ваш камин

Красиво украшенный камин часто является центральным элементом любой комнаты. Украшая камин металлической потолочной плиткой, вы знаете, что он будет иметь блестящий, элегантный дизайн, который привлечет внимание всех ваших гостей. Из-за их огнестойкости, подумайте об отделке металлической плиткой, особенно вокруг камина! Независимо от того, устанавливаете ли вы камин впервые или ищете способы обновить центральное место в гостиной, использование металлической потолочной плитки всегда будет привлекательным вариантом.

Хотя процесс отделки металлической плиткой для камина требует времени и усилий, награда того стоит. Когда вы закончите свой новый проект, вы будете так взволнованы, что захотите как можно скорее пригласить гостей полюбоваться камином.

  1. Если возможно, снимите кожух камина. Это не всегда возможно со всеми каминами, и не применяйте силу — вы не хотите случайно нанести какие-либо структурные повреждения. Если мантию нельзя снять, приклейте малярную ленту по внутреннему краю мантии.
  2. Убедитесь, что металлический потолок готов к установке. Если вам необходимо разрезать определенные детали, чтобы они легко и быстро установились на место, сделайте это сейчас. Для резки металлической потолочной плитки можно использовать ножницы, универсальные лезвия, пилу для гипсокартона, кусачки для жести и любое другое острое приспособление. Не стесняйтесь класть их на пол в соответствии с тем, как вы хотите их установить.
  3. Возьмите тонкую смесь с латексной добавкой и смешайте партию в соответствии с инструкциями.Залейте этим раствором поверхность — он должен иметь консистенцию арахисового масла. Дайте ему достичь толщины от восьми до четверти дюйма и дайте ему высохнуть в течение 24 часов. Разровняйте поверхность шпателем.
  4. После высыхания первого слоя тонкослойной смеси с латексной добавкой в ​​течение 24 часов добавьте еще одну партию и приступайте к укладке металлических потолочных плит.
  5. При установке металлических потолочных плит обязательно проверяйте ряд за рядом, чтобы убедиться, что они не только на одном уровне, но и идеально выровнены.Опять же, не стесняйтесь использовать шпатель, чтобы смесь была ровной поверхностью для вашей металлической потолочной плитки.
  6. Не стесняйтесь затирать плитку раствором. Затирка не даст трещинам ослабить структуру плитки и сделает ее прочнее.

Ремонт камина — Итак, вы хотите …

Фото: Zillow Digs home in McKinney, TX

Вы можете перекрасить стены, заново покрыть ковер на полу и заменить всю устаревшую мебель, но оставив это бельмо на глазу старой нетронутый камин в комнате освежение только сдержит ваш новый дизайн.Камины — это естественные фокусы, поэтому состояние вашего дома создает основу для всей комнаты. Поскольку его демонтаж может быть дорогостоящим как для , так и для , многие домовладельцы выбирают более экономичную альтернативу: замену камина. Этот процесс направлен на обновление только поверхности камина без изменения режима отопления помещения. В результате вы можете обновить внешний вид всей комнаты, не теряя при этом графика и бюджета своего DIY-проекта!

Варианты дизайна Материалы

Первое важное соображение при ремонте камина — это выбор идеальных материалов.Сегодняшние домовладельцы могут выбирать из множества вариантов: гладкий бетон, новая плитка, гранит, кирпич в деревенском стиле и даже дерево могут вдохнуть новую жизнь в устаревший камин. Независимо от того, работает ли ваш очаг или просто для красоты, в наличии есть отделочный материал, идеально подходящий для установки.

Фото: istockphoto.com

Бетон или штукатурка

Бетон или штукатурную смесь можно вручную нанести непосредственно на поверхность существующего кирпичного камина, а затем либо затереть, либо обработать с текстурой, соответствующей пространству.Оба продукта для дома представлены в виде сухих порошкообразных смесей, которые можно смешать с водой, когда вы будете готовы, и к тому же очень доступными расходными материалами. Мешок с бетонной или штукатурной смесью стоит около 9 долларов и покроет примерно 25 квадратных футов камина при толщине 3/8 дюйма.

Фото: istockphoto.com

Дерево

Облицовка камина из дерева придает теплый и естественный вид конструкции, которая, как известно, сохраняет тепло в комнате. Оставьте его незавершенным для деревенского стиля или покройте морилкой или краской для традиционного (даже свежего и чистого) вида. Как обшивка, так и тонкие деревянные доски хорошо подходят для покрытия существующего камина. В зависимости от того, какую древесину вы выберете, и ее разновидность, расходные материалы для облицовки камина могут варьироваться от менее 1 доллара за фут доски для обычной сосны толщиной 1 дюйм до более 12 долларов за фут доски для красного дерева, ореха и более экзотических твердых пород дерева. Перед покупкой оптом для переоборудования камина рабочий ознакомьтесь с местными правилами пожарной безопасности, чтобы узнать об ограничениях. Международный строительный кодекс запрещает установку любого горючего материала, включая дерево, в пределах 6 дюймов от стенок работающего камина.Местные правила пожарной безопасности различаются — даже могут быть более строгими, — поэтому, если вы меняете дизайн зоны вокруг действующего камина, сначала обратитесь в местную строительную администрацию, чтобы узнать о правилах в вашем районе.

Фото: airstone.com

Каменная кладка

Каменная облицовка, которую иногда называют «тонким кирпичом» или «тонким камнем», производятся так, чтобы выглядеть почти идентично их реальным тезкам из кирпича и камня — на долю их веса и толщина. Микроскопические различия между установленным шпоном и настоящим материалом делают шпон лучшим выбором для создания аутентичного вида камина.В зависимости от марки и рисунка кирпича или камня, который вы выберете (их много), листы фанеры варьируются в цене от 5 до 15 долларов за квадратный фут.

Фото: istockphoto.com

Плитка

Плитка довольно традиционный материал для облицовки камина, доступный практически в неограниченном количестве цветов и дизайна. Установите его самостоятельно, и этот вариант может быть даже доступным! Плитка варьируется от менее 1 доллара за квадратный фут до 15 долларов за квадратный фут, в зависимости от марки и типа.

Фото: istockphoto.com

Stone

Каменные плиты того же типа, которые обычно используются для кухонных фартуков и стен душевых, можно использовать в жилых помещениях в качестве материалов для облицовки камина. Выбирайте из сланца, гранита, кварца, мыльного камня и т. Д. В соответствии с вашим индивидуальным стилем, но знайте, что настоящая сделка будет стоить вам. Каменные плиты более дорогие, чем другие отделочные материалы: от 50 долларов за квадратный фут для гранита и кварца и около 70 долларов за квадратный фут для мыльного камня и сланца. Однако это только отправная точка: затраты на плиты с желаемыми оттенками и узорами могут превышать 100 долларов за квадратный фут!

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Фото: istockphoto.com

Чего ожидать от установки

Как и следовало ожидать, установка зависит от типа материала, который вы выбираете, и от внешнего вида, которого вы хотите добиться. Самый простой и поэтому самый популярный метод облицовки включает установку новых материалов непосредственно поверх существующей облицовки камина или, если ее нет, на соседний гипсокартон. Этот метод подходит только в том случае, если существующие материалы находятся в хорошем состоянии — это означает отсутствие рыхлых кирпичей или крошащихся плиток, поэтому внимательно осмотрите их перед тем, как начать. Если ваше текущее окружение находится в плохой форме или вы предпочитаете, чтобы новый камин имел другой размер (короткий и приземистый или грандиозную обработку от пола до потолка), ваша первая задача заключается в разборке старой облицовки камина, чтобы вы установили прямо на гипсокартоне за ним.

Виниры для каменной кладки разработаны с учетом очень простого процесса установки. Они приклеиваются непосредственно к существующей кирпичной кладке с помощью слоя шпонового раствора (клеевого состава, достаточно сильного, чтобы закрепить легкие облицовочные материалы), который рекомендуется производителем.Однако, если вы хотите установить облицовку из кирпича поверх дерева или гипсокартона, вам необходимо сначала прикрепить металлическую планку к стене; коробка с материалами должна предлагать простую пошаговую инструкцию от производителя.

Деревянные панели или деревянные панели, напротив, требуют дополнительных приспособлений. Как правило, установка деревянной облицовки на кладку состоит из двух частей: сначала прикрепляют войлок (тонкие деревянные доски) к кладке с помощью шурупов по бетону, а затем устанавливают деревянную облицовку поверх нее обычными шурупами или гвоздями. Скройте все выемки, в которых вы просверлили или забили шпатлевкой для дерева, а слой морилки или краски может превратить новую структуру из минималистской детали в более традиционно гладкий элемент архитектуры.

Плиточные или каменные плиты требуют, чтобы поверхность под ними была очень плоской для установки, что часто достигается путем выравнивания поверхности раствором перед установкой выбранного материала для облицовки камина. Плитку и камень можно укладывать даже непосредственно на гипсокартон, если вы используете правильный раствор: для керамической плитки требуется раствор для керамической плитки, для керамогранита требуется раствор для керамогранита, а производители каменных плит могут потребовать раствор для облицовки.В то время как небольшие проекты из плитки и плит подходят для самостоятельной работы — скажем, покрывая кирпичную часть камина, которая имеет кирпичную кладку, ближайшую к отверстию камина, и обрамляет конструкцию деревянной рамкой, — вы можете вызвать профессионального плиточника или каменщика, По крайней мере, получите расценки на проект ремонта камина, который будет охватывать всю стену.

Фото: istockphoto.com

Камин или нет?

Деревенские камины часто могут похвастаться громоздкими каминными полками, которые добавляют привлекательности бревенчатой ​​хижине, но бетонный камин без камина вообще может выглядеть эффектно в современной обстановке, особенно когда его высота от пола до потолка не снижается горизонтальный выступ.В конечном счете, включение каминной полки в свой проект переоборудования зависит от вашего желаемого стиля.

Подобно использованию дерева в качестве облицовочного материала, если вы хотите установить деревянную каминную полку над работающим камином, применяются правила пожарной безопасности. Как правило, каминная полка, которая выступает в среднем на 1,5 дюйма от стены, должна располагаться не ближе 12 дюймов от верхней части отверстия камина. Чем дальше камин выходит наружу, тем больше необходим зазор.На всякий случай всегда уточняйте у местных властей.

Каминные плиты можно сделать с нуля, купить новые или даже спасти от другой конструкции. Если у вашего существующего камина великолепный плащ, нет причин, по которым вам нужно избавляться от него при обновлении комнаты — его можно снять и переустановить поверх любого нового материала для отделки, который вы выберете. Или загляните в магазины подержанных вещей, в которых продаются старые строительные материалы, например, в Habitat for Humanity ReStore, где можно купить уже готовую каминную полку.

После того, как вы выбрали каминную полку, имейте в виду, что тяжелые выступы должны иметь соответствующую опору, прикрепляя их длинными болтами непосредственно к стойкам стены, чтобы выдержать их вес. Для массивных, негабаритных каминов, в зависимости от их веса, может потребоваться дополнительное усиление в виде установки подкладок для гвоздей в стене, прежде чем камин можно будет повесить. Дополнительное время и забота, которые вы потратите на правильную установку, затем уменьшат опасения по поводу того, что какой-либо из предметов вашего домашнего декора позже рухнет, обеспечивая достаточно спокойствия, чтобы расслабиться в полностью переработанном жилом пространстве.

Не хочешь делать самому?

Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.

+

Как устроен дымоход — Дымоходы 101

Фото: shutterstock.com

Почему Крис Крингл решил протиснуть свой внушительный обхват через один из самых узких и покрытых копотью проходов в доме? Ответ: кто, черт возьми, знает? Однако одно можно сказать наверняка. Для домовладельцев, у которых есть камин, безопасные и беззаботные вечера, проведенные у очага, зависят не только от правильного понимания того, как работает дымоход, но и от приверженности его обслуживанию.Вход Санты бывает двух типов:

Связано: Контрольный список обслуживания камина

Построенные из кирпича или камня, традиционные каменные дымоходы включают топку (где горит дрова) в дополнение к дымоходу, который является вентиляционной шахтой. проходит через внутреннюю часть дымохода, от топки до крыши. Вверху дымохода этого типа изображена корона для отпугивания животных и предотвращения повреждения водой.

Сборные дымоходы имеют топку и заглушку, но выходят они через простую трубу (а не через дымоход в дымоходе).По сравнению с традиционной установкой сборные дымоходы более доступны, но менее долговечны. Кроме того, их ремонт может быть затруднен, если комплектующие больше не доступны.

Фото: thechimneyguysma.com

Заслонки
Традиционные или сборные дымоходы оснащены заслонкой, то есть подвижной металлической пластиной. В открытом состоянии заслонка позволяет дыму от камина (вместе с теплом и вредными газами, такими как окись углерода) выходить из дома.Летом или холодными зимними ночами, когда вы не пользуетесь камином, заслонка закрывается, чтобы поддерживать комфортную температуру в помещении.

Стандартная заслонка горловины устанавливается над топкой и приводится в действие рукояткой, в то время как заслонка с верхним уплотнением устанавливается в верхней части дымохода. Последний открывается и закрывается с помощью цепи из нержавеющей стали, идущей вниз по дымоходу. В закрытом состоянии заслонка с верхним уплотнением выполняет двойную функцию, не только удерживая нагретый воздух, но и не позволяя животным и мусору (например.г., листья) и осадков.

Draft
Поднимающееся тепло создает воздушный поток, который несет с собой тепло, дым и токсичные газы по восходящей траектории. Этот фундаментальный принцип конвекции, известный как вытяжка, предотвращает наполнение вашего дома дымом и опасными выхлопными газами. Обычно дымоходы большего размера создают более сильные сквозняки, но в любом случае устранение отложений креозота и других засоров в конечном итоге предохраняет от проблем с дымоходом.

Вкладыши дымохода
Вкладыши дымохода, обязательные в некоторых штатах, повышают безопасность и эффективность дымоходов несколькими способами.Во-первых, они предотвращают перегрев горючих материалов, прилегающих к дымоходу. Во-вторых, они делают дымоход более устойчивым к коррозии, обычно вызываемой побочными продуктами горения древесины.

Существует три основных типа футеровки дымохода:

  1. Глиняная плитка, обычно используемая в дымоходах из каменной кладки, недорога, но, как известно, раскалывается при сильном нагревании. Эти трещины необходимо заделать, поскольку они позволяют токсичным газам проникать в дом.
  2. Особенно популярны сегодня у владельцев старых домов вкладыши из нержавеющей стали или алюминия, потому что они легко устанавливаются даже в дымоходах, где уже есть старые вкладыши.
  3. Высокоэффективные, но трудоемкие (и, следовательно, более дорогие), монолитные футеровки представляют собой изделия из жаропрочного бетона, наносимого на стены дымохода или существующего дымохода.

Пожары в дымоходе
Без регулярной очистки в дымоходе может скопиться легковоспламеняющееся вещество, известное как креозот, что сделает дымоход уязвимым для возгорания с высокой температурой. Горящий при температуре около 2000 ° F, огонь в дымоходе может распространяться за пределы самого дымохода в другие, более легковоспламеняющиеся части дома.Хотя сборные дымоходы построены так, чтобы выдерживать очень высокие температуры, они могут быть настолько повреждены пожаром, что потребуется их замена.

Содержание дымохода в чистоте предотвращает возгорание дома. По этой причине, если вы часто используете камин в своем доме, настоятельно рекомендуется ежегодно нанимать сертифицированного трубочиста. Многие домовладельцы не забывают записаться на прием, когда переводят часы вспять в середине осени.

Ненавижу этот кирпичный камин? 12 способов сделать его лучше

Ваш кирпичный камин является надежным источником тепла и, если он работает на дровах, также помогает снизить расходы на отопление.Но устаревший дизайн, возможно, стал бельмом на глазу, а годы копоти могут сделать его еще хуже. Мы нашли несколько способов сделать ваш кирпичный камин лучше — намного лучше .

Кварцевая плитка Taco

SteveAarons / Getty Images

Один из способов обновить камин — накрыть его плиткой. «Однако, поскольку плитка требует гладкой поверхности, а кирпич — это совсем не то, вам нужно будет использовать цементную подкладку», — советует Дж. Б. Сассано, президент компании Mr.Разнорабочий. «Это удобное изобретение позволяет пропустить мучительную задачу добавления слоев раствора для создания ровной поверхности, на которую можно прикрепить плитку», — говорит он Freshome. «Вместо этого вы прикрепляете плитку к доске, а доску — к камину».

Мгновенно получайте скидки на домашний декор!

Подключайтесь к купонам на благоустройство дома и промокодам, которых вы так долго ждали.

Посмотреть предложения

Керамогранит

Катажина Бяласевич / Getty Images

Шейла Копас из Shayla Copas Interiors в Литл-Роке, штат AK, сообщает Freshome, что большая текстурированная плитка от пола до потолка, окружающая стену с камином, становится популярной.Дизайн приносит наружу внутрь.

Водопад

Нил Подолл / Shutterstock

Майк Наттер из Ply Gem рекомендует добавить каменный шпон в ваш камин. Некоторые изделия из каменного шпона имеют систему блокировки, для которой не требуется раствор. Кроме того, он говорит, что каменный шпон легче и дешевле. «По сравнению с настоящим камнем, каменный шпон весит до половины, что упрощает процесс установки». Что касается стоимости, Наттер объясняет: «Каменный шпон может варьироваться по цене от 6 до 9 долларов за квадратный фут, по сравнению с облицовкой из натурального камня, которая может стоить от 15 до 30 долларов за квадратный фут.”

Камень

Перри Мастровито / Getty Images

Светлая плита в этом камине контрастирует с темно-серым цветом на соседних стенах и связывает все остальные серые тона вместе. Каменные плиты, подобные этой, доступны из мрамора, гранита, известняка, мрамора, кварца, кварцита и оникса.

Наборный камень / сложенный каменный шпон

урбазон / Getty Images

Купите эти продукты сейчас: Торшер со штативом — Стул Comfort — Наборная каменная плитка Ничто не сравнится с видом сложенного каменного камина, но сложенный каменный шпон прост в установке и дешевле.И трудно сказать разницу между ними.

Экологичный

тулькарион / Getty Images

Поцелуйте свой кирпичный камин на прощание с этим камином Ecosmart, который использует биоэтанол и является экологически чистым. Он не производит дыма и не требует вентиляции. Очистка заключается в протирании влажной тканью.

Бетон

Каван Изображений / Getty Images

Бетонная облицовка камина хорошо вписывается в этот современный дом. Бетон не только является композитным материалом, но и может добавлять цвет.Бетонные камины доступны в цветах, включая известняк, серо-коричневый, оловянный, графитовый, сумеречный, древесный уголь и белое полотно.

Сталь горячекатаная

Westend61 / Getty Images

В этом современном дизайне камин из горячекатаной стали с черными стальными заклепками создает индустриальную атмосферу и впечатляет.

Краска

Майкл Робинсон / Getty Images

Иссабель Уильямс, член команды Fantastic Services в Лондоне, рекомендует красить и искусство для обновления вашего камина.«Вы можете придать своему простому кирпичному камину современный рустикальный вид, если покрасите его в белый цвет», — говорит она Freshome. Уильямс также рекомендует использовать пространство над камином, чтобы повесить картину.

Деревянный камин с мелкой плиткой

Mint Images / Getty Images

«Деревянный камин и массивные консоли могут добавить ощущение тепла и визуально разделить переднюю часть камина и верхнюю стену», — говорит Уильямс.

Каминная доска от пола до потолка

Восток / Getty Images

Williams также рекомендует довести деревянную конструкцию до потолка.Черно-белый контраст хорошо работает на фото выше.

Смешанные материалы

Каван Изображений / Getty Images

Не можете выбрать только один материал? Вам не обязательно делать это с этим камином, в котором сочетаются камень, плитка и нержавеющая сталь, которые хорошо сочетаются с теплыми естественными цветами в комнате.

тулькарион / Getty Images

В этом современном доме для очага основного камина использован полированный бетон. Облицовка стеновых панелей сделана из полированных бетонных полос, сверху и снизу камина отделаны деревом.Какие из современных идей камина вам больше всего нравятся?

Строим дом? Рассмотрим разные типы дымоходов

Если у вас есть планы построить дом или перестроить свой нынешний, этой зимой вас может соблазнить образ теплого камина. Мало что может сделать это место таким же домашним, как пылающий огонь, вокруг которого можно согреть пальцы ног, потягивать какао и наблюдать, как зима проходит за окном.

Тем не менее, важно подумать, какой тип камина и дымохода подходит для вашего дома, прежде чем создавать передышку от суровой зимней погоды.

Домовладельцы, желающие установить дымоход или камин, должны провести свое исследование и работать с авторитетными профессионалами. Выбор правильного дымохода и камина может не только снизить риск возникновения пожара, потери энергии и нежелательных вредителей, но и повысить эстетическую привлекательность как внутри, так и снаружи вашего дома.

Наши компании имеют гарантию лучшего выбора. Позвоните сегодня!

Виды каминов

Выбор дымохода, который вам подходит, во многом зависит от типа камина, который вы хотите установить в своем доме.Если вам просто нужен декоративный отопительный прибор, лучше всего подойдут сборный камин и металлический дымоход. Те, кто любит разводить костры год за годом, могут предпочесть каменный камин и дымоход.

Кладки каминов

Часто называемые обычными каминами, они строятся из кирпича, блоков или камня и раствора. Кладка каминов обычно сопровождает кладку дымоходов.

Плюсы:

  • Надежны и прослужат всю жизнь вашего дома при правильном уходе
  • Требует небольшого ремонта при регулярной очистке и оснащении соответствующими принадлежностями
  • Увеличьте стоимость вашего дома
  • Повысьте эффективность отопления вашего дома, так как камень поглощает тепло и излучает его по соседним комнатам.

Минусы:

  • Ограничьте пространство в вашем доме, поскольку они требуют большего расстояния от горючих материалов
  • Должен быть установлен на бетонном фундаменте и часто весит шесть или семь тонн
  • Дороже и сложнее в установке, чем заводские аналоги

Камины сборные (заводские)

Относительно современное дополнение ко многим домам, эти камины состоят из топок, сделанных из листового металла.Ваш выбор сборного камина, скорее всего, будет определять тип дымохода в вашем доме, потому что эти типы каминов спроектированы для работы в тандеме с конкретным дымоходом. Если вы установите заводской камин с соответствующим дымоходом (который обычно подробно описывается в руководстве пользователя или приобретается как единый комплект), вы убедитесь, что ваша система работает безопасно.

Плюсы:

  • Обеспечить экономичную альтернативу каменным дымоходам
  • Простота установки
  • Обогрейте дом с минимальными усилиями и очистите его
  • Предоставляет домовладельцам больше свободы при проектировании планировки своих домов из-за меньшего расстояния между камином и горючими материалами.

Минусы:

  • Более половины нарушают нормы по очистке от горючих материалов из-за неправильной установки, согласно Американскому институту безопасности дымоходов
  • Не могут выдерживать высокие температуры, которые могут выдержать каменные камины
  • Требуют регулярного ухода и технического обслуживания, как и другие приборы со стареющими деталями

Печи дровяные

Используемые в основном в 1800-х годах, эти камины стали свидетелями всплеска популярности в последние годы, особенно в связи с ростом стоимости энергии.Дровяные печи содержат дымоход, который поднимается от цоколя; однако будьте осторожны, чтобы не спутать это с дымоходом. Вы не можете просто направить дымоход в окно или сквозь крышу. Вокруг дымохода должен быть установлен надлежащий дымоход, будь то каменный или сборный.

Плюсы:

  • Очень эффективно обогреть дом
  • Может подключаться либо к каменному дымоходу, либо к дымоходу заводского изготовления (при условии, что он соответствует спецификациям, перечисленным в руководстве пользователя), что дает вам больше возможностей и вариантов дизайна в вашем доме.
  • Предложите удовольствие от традиционного огня, избегая затрат, связанных с постройкой каменного камина

Минусы:

  • Создавайте возможные требования к пространству и дизайну, потому что специалисты рекомендуют размещать или строить дымоход внутри дома
  • Будет поврежден из-за деформации или коробления, если домовладелец не поддерживает надлежащий поток воздуха через заслонку.
  • Требуется подключение к источнику наружного воздуха для обеспечения притока воздуха, поскольку большинство современных домов спроектировано таким образом, чтобы не было сквозняков.

Типы дымоходов

Существует два основных типа дымоходов: каменных дымоходов , построенных из камня и раствора, кирпича или блоков, и сборных металлических дымоходов .В то время как кирпичные дымоходы — это то, что многие люди приходят на ум как наиболее типичная установка в доме, металлические дымоходы можно спроектировать так, чтобы они отражали стиль домовладельца.

Кладка дымоходов

Как и каменные камины, эти дымоходы строятся из кирпича, блоков или камня и раствора. Они могут быть построены в раме толщиной с один кирпич или для повышения безопасности из нескольких слоев кирпича, блоков или камня. Независимо от толщины рамы, подумайте о добавлении облицовки дымохода, чтобы поддерживать и защищать дымоход.

Вкладыши дымохода. Все местные строительные нормы и правила требуют использования облицовки дымохода для безопасной и правильной вентиляции камина. Существует три основных типа футеровки: глиняная черепица, металлическая и монолитная.

  • Глиняная плитка недорогая, но она не выдерживает резких перепадов температуры в дымоходе, а также других материалах. Плитка может треснуть, что требует немедленного ремонта и замены.
  • Тип металлической облицовки дымохода зависит от вашего камина.Алюминиевые вкладыши следует использовать только в тандеме с газовыми приборами, для которых предусмотрена алюминиевая система вентиляции, но вкладыши из нержавеющей стали одинаково хорошо работают на газовых каминах, традиционных каминах и дровяных печах.
  • Монтируемые на месте футеровки обеспечивают внутреннюю структурную поддержку дымоходов в виде легких цементных смесей, устанавливаемых на месте.

Дымоходы металлические

Как правило, металлические дымоходы с двойными или тройными стенками могут быть заключены в рамку каменной трубы, деревянную конструкцию или боковую раму для эстетических целей.Конструкция с двойными стенками содержит изоляцию между стенами, а конструкция с тройными стенками позволяет воздуху между слоями либо рассеивать тепло (дымоходы с воздушным охлаждением), либо обеспечивать изоляцию (дымоходы с воздушной изоляцией).

Перед установкой металлического дымохода обязательно проконсультируйтесь с производителем вашего камина, чтобы убедиться, что они будут безопасно работать друг с другом.

Спросите эксперта по дымоходам и каминам

Какая комбинация дымохода и камина подходит для вашего дома? Для более подробного ответа на этот вопрос обратитесь к профессионалу.Местные компании по производству дымоходов и каминов смогут внести предложения, основанные на вашем бюджете, климате и предпочтениях района.

С компетентным профессионалом, который обеспечит безопасность и долговечность вашего дымохода и камина, вы сможете наслаждаться уютным камином в течение многих предстоящих зим.

Наши компании имеют гарантию лучшего выбора. Позвоните сегодня!

Узнать больше

НЕ УСТАНАВЛИВАЙТЕ облицовку дымохода, пока не прочитаете 10 наиболее часто задаваемых вопросов

Q.Утверждены ли вкладыши для дымоходов Rock-Flex?

A. Качество и качество изготовления облицовки дымохода Rock-Flex отражено в признании, присвоенном этой продукцией лабораториями Underwriters Laboratories. Наши лайнеры внесены в списки UL и ULC и соответствуют всем спецификациям кодов UL1777 и ULC-S640. Строгие требования к испытаниям и спискам UL — это ваша гарантия постоянного качества материалов и производственных стандартов, используемых для этих систем футеровки. Кроме того, вечная лидирующая в отрасли пожизненная гарантия на Rock-Flex с возможностью передачи является еще одним свидетельством нашей уверенности в качестве этого продукта.

В. Нужно ли заменять футеровку дымохода?

A. Большинство каменных дымоходов, начиная с 1940-х годов, были сделаны из глиняных плиток, которые покрывают внутреннюю часть дымохода. Со временем эта плитка портится или трескается. Это оставит зазоры, позволяя токсичному оксиду углерода и, возможно, искрам огня из дымохода выйти через трещины в дом, что приведет к возгоранию. Когда это происходит, дымоход становится небезопасным, и его необходимо заменить. Даже печь и водонагреватель будут вентилироваться лучше, и конденсации больше не будет.

В. Каковы преимущества замены футеровки дымохода?

A. Спокойствие и уверенность в том, что ваша семья, дом и имущество лучше защищены от опасного угарного газа и потенциальных пожаров в дымоходе за счет установки футеровки дымохода из нержавеющей стали. Будь то печь, водонагреватель, дровяная топка или печь, или даже существующий камин, добавляя изоляцию, вы также повышаете защиту и добавляете дополнительную ценность вашему дому.
Сейчас, когда дома продаются, многие новые покупатели и риэлторы просят провести осмотр дымохода, и если у вас нет облицовки, они попросят установить ее перед покупкой. Поскольку наши гарантии на лайнеры могут передаваться, они также будут покрыты, если у них когда-либо возникнут проблемы.

Безопасность , зная, что газы и искры не попадут в ваш дом.
Повышенная эффективность за счет лучшей тяги и уменьшения накопления креозота.
Доступная по цене альтернатива ремонту или восстановлению дымохода, гораздо более простая в уходе.
Пожизненная гарантия Поскольку футеровка из нержавеющей стали является устойчивой к коррозии, можно ожидать, что футеровка прослужит весь срок службы и практически не требует обслуживания.

В. Это проект «сделай сам»?

A. Обычно да, вам нужно встать на крышу и дотянуться до верха дымохода, и вам может помочь умение пользоваться бытовыми инструментами. У нас также есть опытные сертифицированные трубочисты, которые могут помочь вам преодолеть даже самые сложные ситуации, нам достаточно позвонить по телефону 866-708-2446, даже отправить нам свои фотографии по электронной почте, и мы можем устранить неполадки прямо на месте.

В. Является ли вкладыш из нержавеющей стали лучшим вариантом?

A. Нержавеющая сталь всегда будет лучшим вариантом, когда речь идет о производительности, долговечности, безопасности и стоимости.

Дымоходная облицовка из нержавеющей стали, подходящая по размеру для печи, топки или камина, будет поддерживать или улучшать вентиляционные характеристики (тягу). Если вы выберете лайнер Smooth Wall, он дополнительно улучшит вашу тягу до 20% для газа и до 15% для приборов, работающих на жидком топливе.

Наши вкладыши для дымоходов из нержавеющей стали в основном используются для модернизации и ремонта существующих дымоходов.Эти системы футеровки U.L. протестированы и внесены в списки, и при правильной установке и обслуживании чрезвычайно безопасны и долговечны. Нержавеющая сталь подходит для сжигания древесины, газа или нефти. Вкладыш защищает дом от теплопередачи к горючим материалам при установке в каменном дымоходе. В тестах NBS, дымоходы без футеровки позволяли теплу проходить через дымоход так быстро, что соседние деревянные конструкции загорелись всего за 3,5 часа.

В. У меня прямоугольный дымоход, могу ли я использовать прямоугольный вкладыш?

А. Наверное, нет, с круглым вкладышем можно установить практически все, за исключением некоторых вкладышей для каминов. Когда речь идет о футеровке дымохода, не всегда лучше. Слишком большой размер приведет к медленной вытяжке и снижению производительности, а слишком маленький — к ограничению тяги.

Если вы подключаете его к газовой печи, котлу или водонагревателю, вам необходимо знать общее количество БТЕ. Если вы подключаете масляную систему, это будет галлонов в час (галлонов в час), которые указаны на устройстве.Также поможет знание высоты дымохода. Имея эту информацию, мы можем рассчитать необходимый диаметр лайнера. Если это для вашей плиты или топки, то он будет таким же, как внутренний диаметр выхлопной трубы агрегата. Имейте в виду, что круглые вкладыши снаружи на 1/4 дюйма больше, чем изнутри, поэтому внешний диаметр вкладыша 6 дюймов будет 6,25 дюйма. Попробуйте наш удобный калькулятор размера вкладыша или позвоните нам за помощью по размеру!

В. Сколько лайнера мне понадобится?

А. Это будет зависеть от того, что вы подключаете. Размер футеровки из нержавеющей стали, проходящей через отверстие для наперстка, будет измеряться от центра отверстия до верха дымохода. Подкладка, идущая к вставке или печи в камине, будет измеряться от верха дымохода до верха вставки или печи или центра отверстия на задней стороне печи. Пожалуйста, помните, что эти вкладыши продаются с шагом 5 футов, 15 футов, 20 футов, 25 футов … так, например, для дымохода 18 футов потребуется вкладыш диаметром 20 футов.

Q.Нужно ли утеплять мой лайнер?

A. Всегда полезно изолировать гибкую облицовку дымохода. Изоляция позволит дымоходу быстрее нагреться, что увеличивает тягу, уменьшает креозот, упрощает очистку и делает вашу систему более эффективной и безопасной. Изоляция толщиной 1/2 дюйма обеспечит соответствие вашего лайнера стандарту UL1777.

В. Как мне опустить ТРОЙНИК в дымоход?

A. Не для всех установок требуется тройник, но если он есть у вас, нет ничего проще.Если требуется тройник, а дымоход из каменной кладки имеет небольшие смещения или вообще не имеет смещений, соедините корпус тройника с нижней частью вкладыша с помощью прикрепленного зажима, заглушка тройника должна быть прикреплена к нижней части корпуса тройника. Перед тем, как опустить гибкий вкладыш и корпус тройника в дымоход, вставьте тройник (труба, выходящая из тройника, проходящего через стену) в отверстие в каменном дымоходе. Теперь опустите узел гибкого вкладыша вниз через дымоход. При установке вкладыша через дымоход рекомендуется использовать два человека.Тело тройника нужно будет пропустить через зажим, который прикреплен к носику, а затем затянуть зажим, используя крепежный винт на внутренней стороне носика, чтобы скрепить их вместе. Посмотрите короткое видео здесь.

В. Как разрезать нержавеющую пленку?

A. Осторожно … лучший ответ. Концы лайнера будут очень острыми, поэтому будьте осторожны. Для защиты используйте перчатки. Мы нарезали эти футеровки множеством инструментов, но самый быстрый, чистый и прямой — это угловая шлифовальная машина с абразивным кругом.Для тех, кто хочет использовать ножовку, ножницы для жести, пилку или другое устройство, это совершенно нормально, оно может выглядеть не очень красиво, когда вы закончите резку, но оно закрывается верхней пластиной и дождевиком, а также когда ты закончишь, этого никто не увидит.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
