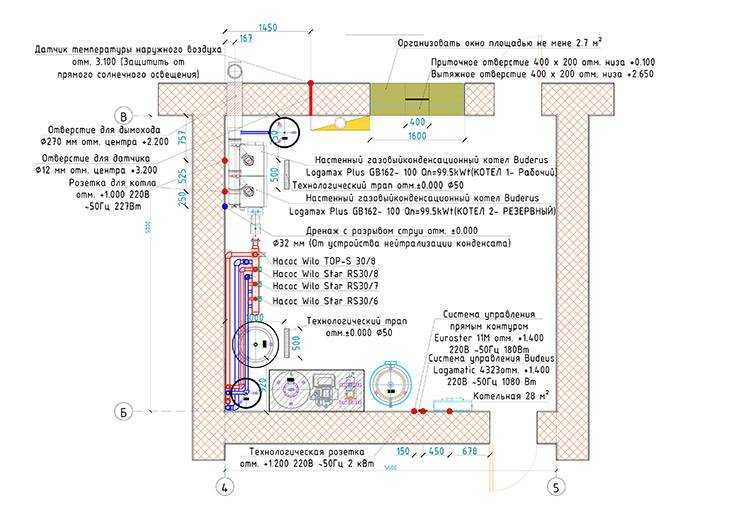

Проектирование котельной и обвязка котла | Газификация России

Котел — это сердце отопительной системы. Размещение котельной, отопительных приборов, выбор обвязки котла определяют, насколько вам и вашей семье будет комфортно в доме. Разберемся, на что обратить внимание.



Проектирование котельной может быть выполнено как специалистами вашей ГРОГазораспределительная организация | глоссарий → или коммерческих специализированных организацийГазораспределительная организация, допущенная в установленном законодательством Российской Федерации порядке к осуществлению деятельности по техническому обслуживанию внутридомового газового оборудования и имеющая аварийно-диспетчерскую службу либо заключившая договор об оказании услуг аварийно-диспетчерской службы | глоссарий → с соответствующим допуском СРОСаморегулируемая организация — это некоммерческая организация, объединяющая предпринимателей и юридических лиц в одной отрасли и регламентирующая их деятельность в той или иной сфере.

Создаются СРО в целях, предусмотренных Федеральным законом от 1 декабря 2007 года № 315-ФЗ (ред. от 2 июля 2021 года) «О саморегулируемых организациях» | глоссарий →, так и собственными силами. Однако отвечать за эксплуатацию и обслуживание оборудования будет только собственник жилья. Он же будет обязан согласовать проект с местной ГРО.

В инженерных проектах не бывает одинаковых решений. Однако существуют единые для всех строительные нормы, которые нужно соблюдать при проектировании газовых котельных индивидуальных (блокированных) жилых домов. В частности, вам могут пригодиться следующие рекомендации специалистов.

  • Котельную целесообразнее размещать на цокольном или первом этаже жилого дома. Не рекомендуется отводить под нее чердак или коридор.
  • В случае если вы планируете устанавливать газовый котел мощностью до 60 кВт (наиболее распространенный класс тепловой мощности котлов), выделять отдельное помещение для устройства котельной в частном доме нет необходимости, котел можно поставить и на кухне.
    Для котлов большей мощности рекомендуется отдельное помещение.
  • Высота потолков в таком помещении — не менее 2,5 метра.
  • Помещение котельной должно быть просторным, чтобы вокруг котла оставалось свободное пространство для его обслуживания. Это правило указано в паспорте любого теплогенератора. Объем (кубатура) помещения может быть рассчитан по формуле, в которой мощность котла в киловаттах (кВт) умножается на 0,2 куб. метра. При этом минимальная допустимая кубатура — 15 куб. метров.
  • В котельной должны быть окно и дверь. Окно может быть деревянным или пластиковым. Важно, чтобы оно было распашным для возможности аварийного проветривания на случай утечки газа. Также для помещения котельной есть специальный норматив для площади окон — на 1 куб. метр пространства помещения нужно предусмотреть не менее 0,03 кв. метра застекленного оконного проема, остекление одинарное. При этом в расчет идут именно стекла, без учета рам и наличников.
  • Пол и двери должны быть прочными.
  • В котельной не должно быть горючих материалов. Пол рекомендуется оставлять бетонным, а дверь лучше поставить металлическую. Стены специалисты советуют облицевать минеральной штукатуркой или кафелем.

Зачем нужен проект газификации

Как правильно подобрать газовый котел

  • В котельной должна быть естественная вентиляция. Вытяжка предусматривается из расчета трехкратного воздухообмена в час, а приток — в объеме вытяжки и дополнительного количества воздуха на горение газа. Размеры вытяжных и приточных устройств определяются расчетом, который выполнит специалист по газификации. При этом вытяжной вентиляционный канал нужно сделать обособленным.
  • В целях обеспечения безопасной работы котельной мы рекомендуем ее оснащать системой контроля загазованности на метан и угарный газ (блокируется быстродействующим электромагнитным клапаном), с выводом предупреждающих и аварийных сигналов на мобильный телефон владельца жилого дома. Система устанавливается в обязательном порядке для котлов тепловой мощностью более 50 кВт, независимо от места установки, или при размещении котельной на подвальном и цокольном этажах, независимо от тепловой мощности.

В помещении котельной могут размещаться бойлеры или водонагревающие колонки, расширительный бак, трубопровод, насосное оборудование, автоматика по управлению отопительными приборами, но котлов в помещении может быть не более двух.

Лайфхаки для успешного монтажа вентиляции

Выбираем и устанавливаем сигнализаторы загазованности

Кроме этого, для газовой котельной существует дополнительный перечень требований по обустройству коммуникаций: электричества, водоснабжения и водоотведения.

  • Электричество: сеть, питающая котельную, должна иметь стабильное напряжение 220 В, при силе тока не менее 5 А. Для стабильности подачи электричества используют источники бесперебойного питания и устанавливают индивидуальные автоматы, выполняющие заземление.
  • Водоснабжение и водоотведение: к котельной обязательно должен быть подведен водопровод с возможностью подключения к системе отопления и горячего водоснабжения. Предохранительные клапаны и сливные краны котла и бойлера или газовой колонки должны быть подключены к системе водоотведения жилого дома. Стоки осуществляют через канализацию в котельной, а подача воды регулируется запорным краном с обратным клапаном. Количество запорных узлов должно быть равно числу котлов в помещении.

Газовое оборудование в сельском доме

После выбора модели и покупки котла перед собственником встает следующая задача — подключить его. Не менее важно продумать правильную обвязку котла, которая обеспечит безопасность и нужную производительность системы отопления.

Обвязка — это все оборудование, которое соединяет котел и отопительные приборы и обеспечивает циркуляцию теплоносителя.

Грамотно выполненная обвязка гарантирует, что давление в системе не превысит максимально допустимый уровень и не опустится ниже требуемого, оборудование будет удалять воздух, попавший в воду, не допуская образования воздушных подушек, и станет компенсировать избыточное тепловое расширение, избавит от обломившихся окалин, песка, шлака и другого мусора в трубах.

Основных вариантов обвязки котельного оборудования два — это естественная и принудительная циркуляция. Они определяют, как теплоноситель будет двигаться по трубам.

Обвязка с естественной циркуляцией — самая доступная и простая в реализации. В данной схеме движение теплоносителя по трубам обеспечивается благодаря тому, что холодные и более плотные жидкости выталкивают теплые и менее плотные. Такая система стоит дешевле, так как требуется меньше теплоносителя, чем в случае принудительной обвязки. Она проста в обслуживании, легко монтируется и может быть быстро восстановлена в случае поломки. Важное преимущество такой системы — отсутствие необходимости в электричестве, поскольку теплоноситель движется самотеком.

Однако есть и ряд недостатков. Например, в холодную погоду теплоноситель быстро охлаждается, и тепло распределяется неравномерно. При открытой системе отопления, когда расширительный бак устанавливается в верхней части помещения, например под крышей, а трубы — под уклоном, высока вероятность коррозии труб и радиаторов из-за постоянного контакта теплоносителя с воздухом.

Метод естественной циркуляции применим только при использовании одноконтурных котлов и оптимален для небольших домов.

Что такое газо­распределительная организация и чем она может вам помочь

Обвязка котла отопления с принудительной циркуляцией популярнее — она более практична и удобна. Здесь за движение теплоносителя отвечает насос. Такую систему используют в частных домах чаще всего. Циркуляционный насос создает магистральное давление и дает теплоносителю дополнительный импульс, позволяя преодолевать гидравлическое сопротивление элементов трубопровода. Нагнетание теплоносителя способствует сохранению равномерной температуры и одновременной подаче во все приборы.

Как и у любой другой системы, у этой есть и достоинства, и недостатки.

Среди достоинств стоит отметить возможность использования собственником различных по сложности схем разветвления труб и выбора длины контура — то есть на этапе проектирования дома можно заранее предусмотреть наиболее удачное расположение жилых помещений, отталкиваясь от этажности и в целом от конфигурации дома.

Однако имеются и недостатки:

  • сложность: множество устройств, включенных в схему, значительно усложняют ее;
  • более высокая стоимость: покупка приборов, монтаж и последующее регулярное обслуживание стоят дороже;
  • необходимость настройки: установленные элементы необходимо тщательно сбалансировать между собой;
  • потребность в бесперебойном энергоснабжении: система зависит от источников электроэнергии.

Для получения консультаций по вопросам, связанным с проектированием, установкой и обслуживанием котлов и другого газового оборудования, вы можете обратиться в ГРО вашего региона.

О чем вам стоит знать

Техобслуживание газового котла: кто и как должен это делать

Как определить неисправность газового котла

Газовая колонка для подогрева воды: удобство, безопасность, отличия моделей

Требования к помещению для установки газового котла: основные правила СНиП

Требования к помещению

Устройство котельной для газового котла — дело очень серьезное. Тот, кто хотя бы раз сталкивался с этой проблемой, знает, сколько требований предъявляется помещению, где будет располагаться газовый котел. Интересно, что вопрос, как установить настенный газовый котел, звучит гораздо чаще. Ведь многие считают, что именно этот монтажный процесс является главным.

Не забываем, что по многих техническим документам (СНиП) помещение, где устанавливается газовый котел, относится к категории пожаро- и взрывоопасных. Поэтому еще на стадии проектирования котельной, а тем более на стадии монтажа и настройки, все требования должны строго выполняться.

Содержание

  1. Общие требования
  2. Как связаны размеры помещения и мощность агрегата?
  3. Другие требования
  4. Требования к кухне
  5. Правила установки газовых котлов
  6. Требования к настенным агрегатам
  7. Заключение по теме

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

  • В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема. Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
  • Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
  • Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

  1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
  2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
  3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

  • Высота потолков в котельной не должна быть меньше 2 м.
  • Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
  • Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
  • Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Внимание! Специалисты рекомендуют газовые котлы с естественной циркуляцией теплоносителя и открытой камерой сгорания устанавливать в поддувальных помещениях частного дома. Монтаж котла своими руками не проводить!

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

  • Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
  • Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку. Площадь проема не должна быть меньше 0,02 м².
  • Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
  • Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Внимание! Все правила и требования по установке газовых котлов в частных домах и городских квартирах идентичны. Здесь нет никаких разграничений. Единственное отличие — это организация отдельной котельной для частного дома и совмещение одной из комнат квартиры с топочной.

Правила установки газовых котлов

Установлен напольный котел по правилам

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

  • Организация отдельного помещения, где во входной двери обустраивается сквозное отверстие для притока воздуха, или устанавливается окно с форточкой. Идеальное решение — обустройство вентиляционной системы, где отвод воздуха из помещения производится через отверстие под потолком.
  • Установка герметичного дымохода для напольного котла. Очень часто, если используется газовый котел большой мощности, монтируется двойной дымоход по типу труба в трубе. Это обеспечивает стопроцентную гарантию абсолютной герметичности дымоходной конструкции.
  • Само помещение котельной должно быть просторным со свободным доступом к нагревательному агрегату для обслуживания и проведения ремонтных работ. Котельная должна обеспечиваться водопроводом и канализацией.
  • Так как напольные модели обладают значительным весом, под них обязательно сооружается прочный пол из негорючих материалов. Это может быть бетонная стяжка, камень, брусчатка, керамическая плитка и прочее.
  • Входная дверь должна соответствовать определенным размерам. Минимальная ширина двери — 80 см. СНиПом определяются и минимальные габариты помещения под котельную. Но жизнь предъявляет свои требования, поэтому оптимальные размеры топочной для самых маломощных напольных агрегатов таковы — площадь 4 м², высота потолков не ниже 2,5 м.
  • Вся электропроводка для напольного агрегата должна быть скрытого типа. Обязательно в помещении котельной устанавливается отдельный распределительный щиток.
  • Стены отделываются только негорючими материалами — штукатуркой, облицовочным кирпичом, керамической плиткой и так далее. В помещении котельной запрещается хранить легковоспламеняющиеся вещества. Нельзя устраивать рядом выхлоп дымохода и забор воздуха в вентиляцию. Обе системы должны располагаться в разных частях помещения.

Требования к настенным агрегатам

Требования по минимальным расстояния

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

  • Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
  • Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
  • Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу. Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.

Читайте далее:

Формулы для котлов | Johnston Boiler

Мощность котла, л.с.
Какова мощность котла, производящего 21 500 фунтов пара в час при давлении 155 psi?
Коэффициент испарения 1,08.
BHP = (LB/HR*Fe) /34,5

. = 21500 * 1,08 / 34,5
BHP Кошачья лошадиная сила BHP = (LB/HR*Fe) /34,5
LB/HR
LB/HR
Fe Коэффициент испарения BHP = 673



Цикл концентрирования котловой воды
Каков цикл концентрирования, если содержание хлоридов в котловой воде составляет 186 частей на миллион, а содержание хлоридов в питательной воде составляет 38 частей на миллион?
CYC = Bch/FCh

CYC Cycles of Concentration CYC = Bch/FCh
Bch Boiler Water Chlorides (ppm) CYC = 186 / 38
FCh Хлориды питательной воды (частей на миллион) CYC = 4,89



Дифференциальная установка
Дифференциальная настройка
Какова дифференциальная настройка автоматического регулирования давления горелки при 1 фунт/кв.
Delta S = P1-P2

Delta S Differial Delta S = P1-P2
P1 Дельта давления выреза S = 105-80 DELTA S = 105-80 .0013
P2 Дельта давления включения S = 25



Коэффициент испарения
9000 Давление в котле составляет 100 фунтов на квадратный дюйм, а температура воды в котле составляет 338°F. Скрытая теплота составляет 881 БТЕ. Что такое коэффициент испарения?
FE = SH + LH / 970.3

FE Коэффициент испарения FE = SH + LH / 970.3
SH Sensible Heat FE = ((338 – 225) + 881) / 970.3
LH Latent Heat FE = 1.02
970.3 Latent Heat of Evaporation of Water at 212 °F (постоянная)



Сила
Какова сила давления 260 фунтов на 8 кв. дюймов?
F = P/A

F Усилие (psi) F=PA
P Давление F = 260/8
A Область F = 32,5

9000.shipship 9000.ship. воды против напора нагнетания 220 футов за 1 минуту? Трением и прочими потерями пренебречь.
л.с. = (d * F) / (t * 33 000)

л.с. Мощность в л.с. л.с. = (d * F) / (t * 33 000)
d Distance HP = (220 * 450) / (1 * 33,000)
F Force (lb) HP = 3
t Time (minutes)
33 000 Постоянная



Дюймы ртутного столба
Сколько дюймов ртутного столба
Сколько дюймов ртутного столба
Сколько дюймов ртутного столба составляет 1,4 атмосферного давления?
дюймов HG = P / 0,491

HG дюймов в ртути дюйма. ртутного столба) дюймов ртутного столба = 29,53



Процент продувки
Каков процент продувки для предохранительного клапана, настроенного на срабатывание при 300 фунтов на квадратный дюйм и повторное закрытие при 275 фунтов на квадратный дюйм?
%BD = (PP – RP) / PP

12 . 12 12
%BD процент продувки %BD = (PP — RP) / PP
PP DAMING %BD = (300 — 275) / 300
%BD = (300 — 275) / 300
. %BD = 8,33%



Скорость сгорания газообразного или жидкого топлива
Судовой котел Scotch имеет объем топки 45,5 куб. футов, если 3825,2 куб. футов природного газа сжигается в час, и каждый из них содержит 1100 БТЕ, какова скорость сгорания?
RC = H / (Vf * t)

11 TA 3 3 3 3 3 3 (92477,36 111. ч)
RC Скорость сгорания (Btu/ч) RC = H / (Vf * t)
Тепловыделение H 3 RC = (3825,2 * 1100) / (45,5 * 1)
VF Том печи (Cu. Ft.) (Cu. Ft.) RC = 92477,36



Доля возвратного конденсата в питательной воде
Каково процентное содержание возвратного конденсата в питательной воде, если проводимость подпитки составляет 834 мкОм, проводимость питательной воды составляет 185 мкОм, а проводимость конденсата составляет 65 мкОм?
RC% (MC-FC) / (MC-CC)

3 Подпитка 90 Электропроводность (мкОм)
RC% Возвратный конденсат % RC% = (MC-FC) / (MC-CC)
RC% = (834 – 185) / (834 – 65)
FC Проводимость питательной воды (мкОм) RC% = 84,40%
CC Проводность конденсата (мкх ом) 0,84

СТАТИЧЕСКАЯ ДАВЛЕНИЯ 9005.
SHP = BPR * 2,31

SHP Статическое давление головки SHP = BPR * 2,31
BPR Давление ковиаля0018
2,31 Множитель SHP = 635,25



Пара
S = HP * 34.5 * T

S Steam S = HP * 34.5 * t
HP Horsepower S = 150 * 34.5 * 2.5
34.5 Константа (фунт/час) S = 12937,50
t Время (ч)



Преобразование температуры
Преобразование 92°F в °C.
°C = (°F – 32) / 1,8

°C = (92-32) / 1,8
°C = 33,33

Преобразовать 30 °C в °F
°F = (1,8 * °C) + 32

°F = (1,8 * 30) + 32
°F = 86


Общая сила

Чему равна общая сила 120 фунтов на квадратный дюйм, действующая на 4 кв. дюйма?
TF = P*A

TF Общая сила (фунты) TF = P*A
P Давление (psi) TF = 120 * 4 .) TF = 480



Водяной столб
Какова высота столба воды, который оказывает давление 42,43 фунтов на квадратный дюйм в нижней части столба?
WC = P / 0,433

WC Водяной столб WC = P / 0,433
P Pressure WC = 42.43 / 0.433
0.433 Constant (force per 1 ft of water depth) WC = 97.99



(304) Combustion, Ventilation и Разбавляющий воздух

G2407.1 (304.1) Общие положения

Воздух для горения, вентиляции и разбавления дымовых газов для приборов, установленных в зданиях, должен обеспечиваться путем применения одного из методов, предписанных в Разделах G2407. 5–G2407.9. Если требования Раздела G2407.5 не выполняются, наружный воздух должен подаваться в соответствии с одним из методов, предписанных в Разделах G2407.6–G2407.9. Приборы с прямой вентиляцией, газовые приборы, конструкция которых отличается от конструкции с естественной тягой, газовые приборы с вентиляцией, не отнесенные к категории I, и приборы, оборудованные электрическими горелками, должны быть обеспечены подачей воздуха для горения, вентиляции и разбавления в соответствии с инструкциями изготовителя прибора.

Исключение: сушилки для белья типа 1, снабженные добавочным воздухом в соответствии с разделом G2439..5.

G2407.2 (304.2) Расположение прибора

G2407.3 (304.3) Расположение вытяжного колпака/регулятора

При использовании вытяжной колпак или барометрический регулятор тяги должны быть установлены в том же помещении или помещении, где обслуживается прибор предотвратить любую разницу в давлении между колпаком или регулятором и подачей воздуха для горения.

G2407.4 (304.4) Приспособления для приточного воздуха

Если вытяжные вентиляторы, сушилки для белья и кухонные вентиляционные системы мешают работе приборов, должен быть обеспечен приточный воздух.

G2407.5 (304.5) Воздух для горения в помещении

Требуемый объем воздуха в помещении определяется в соответствии с Разделом G2407.5.1 или G2407.5.2, за исключением случаев, когда известно, что скорость инфильтрации воздуха составляет менее 0,40 воздухообмена. в час (ACH), следует использовать раздел G2407.5.2. Общий требуемый объем должен быть суммой требуемого объема, рассчитанного для всех приборов, расположенных в помещении. Помещения, непосредственно сообщающиеся с помещением, в котором установлены приборы, через проемы, не снабженные дверьми, и через проемы для воздуха горения, размеры и расположение которых соответствуют разделу G2407.5.3, считаются частью необходимого объема.

G2407.5.1 (304.5.1) Стандартный метод

Минимальный требуемый объем должен составлять 50 кубических футов на 1000 БТЕ/ч (4,8 м 3 /кВт) входной мощности прибора.

G2407.5.2 (304.5.2) Метод известной скорости инфильтрации воздуха

Если скорость инфильтрации воздуха в конструкцию известна, минимальный требуемый объем определяется следующим образом: вычислить объем, используя уравнение 24-1.


(уравнение 24-1)

Для приборов с вентилятором рассчитайте объем по уравнению 24-2.


(Уравнение 24-2)

где:

I прочее  = Все приборы, кроме вентилятора (ввод в БТЕ/ч).

I вентилятор  = Устройство с вентилятором (мощность в БТЕ/ч).

ACH = воздухообмен в час (процент объема пространства, обмениваемого в час, выраженный в виде десятичной дроби).

Для целей данного расчета скорость инфильтрации более 0,60 ACH не должна использоваться в уравнениях 24-1 и 24-2.

G2407.5.3 (304.5.3) Размер и расположение внутренних отверстий

Размеры и расположение отверстий, используемых для соединения внутренних помещений, должны соответствовать разделам G2407. 5.3.1 и G2407.5.3.2 (см. рисунок G2407.5.3). .

РИСУНОК G2407.5.3 (304.5.3)

ВЕСЬ ВОЗДУХ ВНУТРИ ЗДАНИЯ (см. Раздел G2407.5.3)

G2407.5.3.1 (304.5.3.1) Объединение помещений на одном этаже

При объединении помещений на одном этаже минимальная свободная площадь каждого проема должна составлять 1 квадратный дюйм на 1000 БТЕ/ч (2200 мм 9 ).0592 2 /кВт) общей потребляемой мощности всех приборов в помещении, но не менее 100 квадратных дюймов (0,06 м 2 ). Одно постоянное отверстие должно начинаться в пределах 12 дюймов (305 мм) от верха и одно постоянное отверстие должно начинаться в пределах 12 дюймов (305 мм) от дна оболочки. Минимальный размер вентиляционных отверстий должен быть не менее 3 дюймов (76 мм).

G2407.5.3.2 (304.5.3.2) Объединение помещений на разных этажах

Объемы помещений на разных этажах считаются сообщающимися помещениями, если такие помещения соединены одним или несколькими постоянными проемами в дверях или полах, имеющих общая минимальная свободная площадь 2 квадратных дюйма на 1000 БТЕ/ч (4402 мм 2 /кВт) общей потребляемой мощности всех приборов.

G2407.6 (304.6) Наружный воздух для горения

Наружный воздух для горения должен подаваться наружу через отверстие(я) в соответствии с Разделом G2407.6.1 или G2407.6.2. Минимальный размер вентиляционных отверстий должен быть не менее 3 дюймов (76 мм).

G2407.6.1 (304.6.1) Метод с двумя постоянными отверстиями

Два постоянных отверстия, одно из которых начинается в пределах 12 дюймов (305 мм) от верхней части корпуса, а другое — в пределах 12 дюймов (305 мм) от нижней части корпуса , должны быть предоставлены. Отверстия должны сообщаться непосредственно или через воздуховоды с внешней средой или помещениями, которые свободно сообщаются с внешней средой.

При непосредственном сообщении с внешней средой или при сообщении с внешней средой через вертикальные воздуховоды, каждое отверстие должно иметь минимальную свободную площадь 1 квадратный дюйм на 4000 БТЕ/ч (550 мм 2 /кВт) общей потребляемой мощности все приборы в корпусе [см. рисунки G2407. 6.1(1) и G2407.6.1(2)].

При сообщении с внешней средой через горизонтальные воздуховоды минимальная свободная площадь каждого отверстия должна составлять не менее 1 кв. дюйма на 2000 БТЕ/ч (1100 мм 2 /кВт) общей входной мощности всех приборов в корпусе [см. рисунок G2407.6.1(3)].


РИСУНОК G2407.6.1(1) [304.6.1(1)]

ВЕСЬ ВОЗДУХ СНАРУЖИ — ВХОД ВОЗДУХА ИЗ ВЕНТИЛЯЦИОННЫХ ПОГРУЗЧИКОВ И ВЫПУСК ВОЗДУХА НА ВЕНТИЛИРУЕМЫЙ ЧЕРДАК
(см. раздел G2407.6.1)

Для SI: 1 фут = 304,8 мм.

РИСУНОК G2407.6.1(2) [304.6.1(2)]

ВЕСЬ ВОЗДУХ СНАРУЖИ ЧЕРЕЗ ВЕНТИЛИРУЕМЫЙ ЧЕРДАК
(см. раздел G2407.6.1)


РИСУНОК G2407.6.1(3) [304.6.1(3)]

ВЕСЬ ВОЗДУХ СНАРУЖИ
(см. раздел G2407.6.1)

G2407.6.2 (304.6.2) Метод с одним постоянным отверстием

Должно быть предусмотрено одно постоянное отверстие, начинающееся в пределах 12 дюймов (305 мм) от верхней части корпуса. Прибор должен иметь зазоры не менее 1 дюйма (25 мм) по бокам и сзади и 6 дюймов (152 мм) от передней части прибора. Отверстие должно сообщаться непосредственно с внешней средой или через вертикальный или горизонтальный воздуховод с внешней средой или пространствами, которые свободно сообщаются с внешней средой (см. рисунок G2407.6.2), и должно иметь минимальную свободную площадь 1 квадратный дюйм на 3000 БТЕ/ч. (734 мм 2 /кВт) общей потребляемой мощности всех приборов, расположенных в корпусе, и не менее суммы площадей всех вентиляционных патрубков в помещении.

РИСУНОК G2407.6.2 (304.6.2)

ОДИН ОТВЕРСТИЕ ДЛЯ ВОЗДУХА ДЛЯ ГОРЕНИЯ, ВЕСЬ ВОЗДУХ СНАРУЖИ
(см. Раздел G2407.6.2)

G2407.7 (304.7) Комбинация внутреннего и наружного воздуха для горения

G2407.7.1 (304.7.1) Внутренние отверстия

При использовании внутренние помещения должны соответствовать разделу G2407.5.3.

G2407.7.2 (304.7.2) Расположение наружного отверстия

Наружное отверстие(я) должно быть расположено в соответствии с Разделом G2407. 6.

G2407.7.3 (304.7.3) Размер наружных отверстий

Размер наружных отверстий должен быть рассчитан в соответствии со следующим: пространства, деленное на требуемый объем.

  • Коэффициент уменьшения наружного размера должен быть равен единице минус отношение внутреннего пространства.
  • Минимальный размер наружного отверстия (отверстий) должен быть равен полному размеру наружного отверстия (отверстий), рассчитанному в соответствии с Разделом G2407.6, умноженному на коэффициент уменьшения. Минимальный размер вентиляционных отверстий должен быть не менее 3 дюймов (76 мм).
  • G2407.8 (304.8) Инженерные установки

    G2407.9 (304.9) Механическая подача воздуха для горения

    Если весь воздух для горения обеспечивается механической системой подачи воздуха, воздух для горения должен подаваться снаружи по норме не менее 0,35 кубических футов в минуту на 1000 БТЕ/ч (0,034 м 3 /мин на кВт) общей потребляемой мощности всех приборов, расположенных в помещении.

    G2407.9.1 (304.9.1) Подпиточный воздух

    Если установлены вытяжные вентиляторы, вместо отработанного воздуха должен подаваться подпиточный воздух.

    G2407.9.2 (304.9.2) Блокировка устройства

    Каждое из обслуживаемых устройств должно быть заблокировано механической системой подачи воздуха для предотвращения работы основной горелки, когда механическая система подачи воздуха не работает.

    G2407.9.3 (304.9.3) Комбинированная система воздуха для горения и вентиляции

    G2407.10 (304.10) Жалюзи и решетки

    Требуемый размер отверстий для воздуха для горения, вентиляции и разбавления воздуха должен основываться на чистой свободной площади каждого отверстия . Если известна свободная площадь через конструкцию жалюзи, решетки или экрана, ее следует использовать при расчете размера отверстия, необходимого для обеспечения заданной свободной площади. Если конструкция и свободная площадь жалюзи и решеток неизвестны, предполагается, что деревянные жалюзи будут иметь 25-процентную свободную площадь, а металлические жалюзи и решетки — 75-процентную свободную площадь. Сита должны иметь размер ячейки не менее 1 / 4 дюймов (6,4 мм). Немеханизированные жалюзи и решетки должны быть зафиксированы в открытом положении. Моторизованные жалюзи должны быть заблокированы с прибором таким образом, чтобы они находились в полностью открытом положении перед розжигом основной горелки и во время работы основной горелки. Должны быть предусмотрены средства для предотвращения воспламенения основной горелки, если жалюзи не открываются во время запуска горелки, и для отключения основной горелки, если жалюзи закрываются во время работы.

    G2407.11 (304.11) Воздуховоды для горения

    Воздуховоды для горения должны соответствовать всем следующим требованиям:

    1. Воздуховоды должны быть изготовлены из оцинкованной стали, соответствующей требованиям главы 16, или из материала, обладающего эквивалентной коррозионной стойкостью, прочностью и жесткостью.

      Исключение: В жилых единицах через беспрепятственное пространство между стойками и балками не должно быть запрещена подача воздуха для горения при условии, что удалено не более одного необходимого противопожарного блока.

    2. Воздуховоды должны оканчиваться в свободном пространстве, обеспечивающем свободное движение воздуха для горения к приборам.
    3. Воздуховоды должны обслуживать один корпус.
    4. Воздуховоды не должны обслуживать как верхнее, так и нижнее отверстия для воздуха горения, если используются оба этих отверстия. Расстояние между воздуховодами, обслуживающими верхние и нижние отверстия для воздуха для горения, должно сохраняться до источника воздуха для горения.
    5. Воздуховоды не должны экранироваться там, где они заканчиваются чердачным помещением.
    6. Горизонтальные верхние воздуховоды для воздуха для горения не должны иметь уклон вниз к источнику воздуха для горения.
    7. Оставшееся пространство вокруг дымохода, газоотвода, специального газоотвода или пластиковых труб, установленных в каменной, металлической или заводской дымовой трубе, не должно использоваться для подачи воздуха для горения.

      Исключение: Газовые приборы с прямой вентиляцией, предназначенные для установки в камине, работающем на твердом топливе, при установке в соответствии с инструкциями изготовителя.

    8. Отверстия для забора воздуха для горения, расположенные с внешней стороны здания, должны иметь самую нижнюю сторону таких отверстий, расположенную не менее чем в 12 дюймах (305 мм) по вертикали от прилегающего чистого уровня земли.

    G2407.12 (304.12) Защита от паров и газов

    При наличии агрессивных или легковоспламеняющихся технологических дымов или газов, кроме продуктов сгорания, должны быть предусмотрены средства для удаления таких дымов или газов. Такие пары или газы включают монооксид углерода, сероводород, аммиак, хлор и галогенированные углеводороды.

    В парикмахерских, косметических салонах и других учреждениях, где обычно используются химические вещества, образующие коррозионно-активные или легковоспламеняющиеся продукты, такие как аэрозольные спреи, приборы непрямого вентиляционного типа должны располагаться в техническом помещении, отделенном или отделенном от других помещений с приспособлениями для воздух для горения и разбавляющий воздух снаружи.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
