Монтаж алюминиевых батарей: как правильно установить, нарастить свои батареи, монтаж и соединение между собой

Содержание

как правильно установить, нарастить свои батареи, монтаж и соединение между собой

Гарантировать бесперебойный процесс системы отопления сможет грамотно проведённый монтаж радиаторов из алюминия. При этом важно подобрать все комплектующие и определить схему подключения.

Возможности установки радиаторов отопления из алюминия

Особенности таких источников обогрева помещения — малое ограниченное давление циркулирующей в них жидкости и высокий показатель отдачи тепла.

Таким образом, установку алюминиевых приборов отопления зачастую проводят в частных домах с небольшой этажностью либо при формировании автономной системы.

Делается это для предотвращения возникновения гидроударов и получения качественного обогрева комнат.

Алюминиевые радиаторы в основном монтируются под подоконниками или в любой свободной зоне помещения, в том числе на стойках возле стены. Последний вариант предусматривает подвод трубопроводов с обеих сторон.

Важно! при выборе локации для установки алюминиевых батарей обязательно должен учитываться показатель тепловых потерь на расположенные вблизи от него предметы.

Комплектующие для монтажа

Установка радиатора из алюминия предусматривает наличие всех необходимых элементов процесса.

Трубы

Грамотный выбор такого составляющего элемента с учётом всех нюансов обеспечит продолжительную и надёжную эксплуатацию алюминиевых источников обогрева помещения. Моменты, на которые стоит обратить внимание:

  • Применение труб из меди для алюминиевых радиаторов запрещено. Такое соединение может привести к накоплению газа и последующему разрыву батареи.
  • Для подвода теплоносителя в условиях индивидуальной отопительной системы используются трубы из полипропилена и металлопластика
    , а при центральном отоплении — из металла.

Фото 1. Медная труба с фитингами, такой тип нежелательно соединять с алюминиевыми батареями во избежание взрыва газа из-за его скопления.

  • Недопустимо соприкосновение алюминиевого сплава со сталью либо чугуном, не обработанными от коррозии.

Независимо от разновидности использованных труб при установке радиаторов из алюминия обязательно применение клапанов автоматического типа для удаления излишних воздушных масс.

Аксессуары

Дополнительно с алюминиевыми приборами отопления поставляются:

  • заглушки для секций, расположенных по краям;
  • кронштейны для фиксации радиатора. Крепления бывают напольными и стеновыми;
  • прокладки уплотнения, позволяющие исключить вероятность течи;
  • воздухоспускные клапаны.

Фото 2. Настенные кронштейны для алюминиевых радиаторов Kermi 500 mm, нужны для надежного закрепления.

А также к алюминиевым радиаторам прилагается запорная арматура. Её установка на входе и выходе из батареи позволит управлять температурным режимом в помещении и обособить работу прибора отопления при возникающей необходимости его замены.

Как правильно установить алюминиевую батарею своими руками?

Такой процесс проходит поэтапно.

Подготовительные работы

Они начинаются с того, что производится определение места будущей установки радиатора и фиксируются кронштейны.

Для грамотного расчёта монтажа батареи обязательно учитываются следующие строительные показатели отступов:

  • от 10 см и более — от подоконника;
  • 3–5 см от стены;
  • примерно 12 см от уровня пола.

Фиксация кронштейна к стене производится с помощью дюбелей. Отверстия, оставленные сверлом, заполняются цементом.

Если батарея напольного типа, то она помещается на специальную подставку, а к стене крепится слегка, лишь для установки её

устойчивого баланса.

Сборка радиатора

Перед непосредственным запуском батареи, необходимо пошагово произвести монтаж:

  • вкрутить заглушки и радиаторные пробки;
  • стыковка с запорной арматурой;
  • сбор терморегуляторов;
  • контроль устойчивости ниппелей;
  • фиксация воздухоспускных клапанов.

Внимание! Для дальнейшей правильной эксплуатации клапанов требуется установить их выпускные головки таким образом, чтобы они были обращены вверх.

После выполнения всех шагов радиатор фиксируется на кронштейны.

Крюки располагаются между секций. Подробная инструкция по сборке алюминиевого источника обогрева помещения должна идти с ним в комплекте.

Вам также будет интересно:

Схемы подключения

Монтаж алюминиевых радиаторов производится следующими способами.

Диагональная

Считается оптимальной среди остальных. При таком решении подключения входная труба фиксируется к верхнему входу, а обратка — к нижнему, находящемуся с противоположного края. Такая схема будет наиболее эффективной для радиатора, состоящего из большого числа секций. Все фирмы-изготовители прописывают параметры выпускаемого оборудования, опираясь на диагональную схему подключения.

Фото 3. Стандартная диагональная схема подключения отопительной батареи, состоящей из двенадцати секций.

Теплоноситель, движущийся по данному маршруту, будет охватывать большую часть поверхности алюминиевых батарей.

Недостатки:

  • неудобная установка;
  • затруднения по части способа разводки;
  • невозможно скрыть коммуникации;
  • высокий показатель расхода трубопровода.

Из-за сложной разводки такая схема не актуальна для зданий с большой этажностью. Также она не подходит в том случае, если эстетичность интерьера превыше всего.

Боковое

Такой способ установки подходит для многоквартирных домов. Главная идея данного подключения — подвод обеих магистралей

с одной стороны к радиатору.

Плюсы такой схемы:

  • лёгкая установка;
  • небольшой расход труб;
  • высокий коэффициент полезного действия;
  • фиксирование байпаса на участке между магистралями для монтажа регулирующей арматуры.

Проводя параллели между двумя уже рассмотренными видами подключений, приоритет будет у второго варианта, так как он не уступает первому по эффективности, но значительно выигрывает по части финансовых затрат.

Нижнее

Помогает сделать батарею практически незаметной, но при этом не добавляет системе обогрева эффективности.

Ещё одно название такого способа подключения — «Ленинградка». Теплоноситель, перемещаясь от входного к выходному коллектору, уменьшает КПД всей системы на 11–15%.

Особенно большими потери становятся при достаточно протяжённых магистралях в домах с большой этажностью.

Важно! При возникновении ситуации засорения или чрезмерного содержания воздуха в батареях, необходимо произвести их чистку и спуск излишних воздушных масс, используя кран Маевского.

Соединение между собой: как соединить две батареи?

Батареи можно соединить между собой тремя основными способами:

  1. Параллельно. Для этой схемы применяются две трубы. Радиаторы фиксируются с помощью верхнего и нижнего отводов.
  2. Последовательно. Схема подразумевает использование одной трубы.
  3. Сквозное соединение. Здесь теплоноситель перемещается через обогревательную систему, не задерживаясь в радиаторах.

Второй вариант соединения самый надёжный и не требует дополнительных финансовых затрат.

Подключение

Далее батарея фиксируется к отопительной системе. Последовательность процедуры:

  • производится контроль отсутствия жидкости в системе, перекрытия установочных точек;
  • присоединение секций друг к другу путём использования затяжки на фторопластовую уплотнительную ленту;
  • при помощи сгонов произвести фиксацию батареи к трубопроводам;
  • проведение опрессовки системы.

Как нарастить секции?

Он проходит в несколько этапов.

Демонтаж

Последовательность действий, чтобы правильно нарастить радиатор, такова:

  • сброс давления в системе и прекращение движения жидкости;
  • контроль остывания устройства;
  • с помощью гаечного ключа требуемого размера отсоединяем шланг от трубы радиатора;
  • снятие через трубопровод крепление в виде муфты и размещение его на плёнке из полиэтилена, расположенной на полу;
  • изъятие фильтра и его быстрая промывка.
    Замедление может привести к невозможному повторному использованию фильтра.

Снятие прокладки

Производится путём срезания тонким ножом с последовательной зачисткой поверхности. Прокладки помещаются в мыльный раствор для промывания. Обезжиривать их необходимо в том случае, если в качестве теплоносителя используется не вода, а антифриз.

Вставка и вкручивание ниппеля

Особенности строения ниппеля таковы, что по обеим сторонам он имеет резьбу, нарезанную в противоположных направлениях.

Если требуется добавить секции слева, то вставка ниппеля производится его правой стороной.

Левая будет входить в отверстие уже существующего радиатора.

Затяжка ниппеля

После наложения прокладок необходимо максимально осторожно затянуть резьбу ниппеля

, чтобы не допустить порчу резьбы. На участке соединения батареи и отопительной системы требуется применять каболку или другие варианты для улучшения гидроизоляции.

Как настроить?

Высокая теплоотдача батарей может спровоцировать перегрев помещения.

Настроить радиатор своими руками несложно при соблюдении правил. Регулирование температуры допускается проводить самостоятельно путём использования кранов для открытия и закрытия радиатора. Важно, что они не должны быть шаровыми!

Для контроля температурного режима в комнате подходят вентильные краны.

При этом прикрывается подача теплоносителя, а обратка остаётся открытой.

Справка! При перекрывании батареи кранами при подключении требуется сначала открыть обратку, и только потом — подачу.

Полезное видео

В видео представлен пример сборки алюминиевой батареи и подключения по диагональной схеме.

Самостоятельное подключение

Алюминиевые радиаторы можно установить и самостоятельно, но лучше обратиться за помощью к специалистам.

Крепление и подключение алюминиевых радиаторов отопления

В предыдущих статьях мы рассказывали о российских производителей батареей, сравнивали их с итальянскими фирмами алюминиевых радиаторов. Сегодня мы рассмотрим только методы подключение алюминиевых радиаторов к контуру и варианты их крепления.

Методы крепления алюминиевых радиаторов отопления

Разные виды кронштейнов для крепления к стене.

Подключение алюминиевых радиаторов к высокотемпературной системе обогрева можно выполнять только после надежной фиксации теплообменника. Есть только два варианта установки батарей:

  • крепление к стене;
  • крепление к полу.

Первый метод установки теплообменника применяется практически всегда. Монтаж к стене осуществляется посредством кронштейнов. К полу батареи крепятся, только если этого требует ситуация. Например, нужно красиво подключиться к трубам, уложенным в полу. Под такие цели приобретаются алюминиевые радиаторы с нижним подключением.  У них патрубки подачи и обратки расположены рядом и находятся в нижней части. Из пола выходит не боле 10 см трубы.

При напольном креплении для алюминиевых радиаторов используется два вида крепежа. Первый вид – зажимное кольцо на невысокой ножке (две точки крепления). Второй вид дает возможность закрепить теплообменник в четырех точках (две снизу и две сверху), так же как и при монтаже на стену. Это металлическая стойка с четырьмя рычагами, приваренными перпендикулярно основе. Крепление для алюминиевых радиаторов устанавливается с обратной стороны, поэтому визуально его не видно. Такой метод надежнее.

Общие правила установки:

  • зазор между теплообменников и стеной минимум 20-50 мм;
  • расстояние от нижнего края теплообменника до пола 80-120 мм;
  • до подоконника должно быть не менее 50 мм.

Выполнив эти несложные правила монтажа алюминиевых радиаторов, вы не создадите препятствий циркуляции воздуха. Помещение будет прогреваться быстрее и качественнее.

Настенный или напольный газовый котел Buderus намного экономичнее электрических и твердотопливных агрегатов.



Здесь вы можете подробно прочитать про твердотопливные котлы buderus: отзывы, расход топлива, КПД и прочее.

Варианты подключения алюминиевых радиаторов к контуру отопления

Варианты подключения к контуру.

После того как теплообменники закреплены на стене или полу можно выполнять подключение алюминиевых радиаторов к отоплению. Патрубки для подачи и обратки в батареях могут быть расположены:

  • снизу;
  • на торцах.

Современные герметичные системы отопления собираются из полимерных труб (полиэтилен, полипропилен, металлопластик). Коммуникации прокладываются внизу стены или даже в полу, чтобы их не было видно. При такой разводке удобнее нижнее подключение, соответственно, батареи с патрубками подачи и обратки внизу популярнее. Если смотреть прямо на фасадную часть уже установленной батареи, то патрубки подключения будут находиться в правой части. Левый – это обратка, а правый – подача.

При этом крепление алюминиевых радиаторов к трубам через патрубки в торцевой части обеспечивает большую тепловую мощность теплообменников. Теплоноситель равномернее распределяется по батарее, отдавая больше тепла. Боковое подключение может быть односторонним, когда патрубки находятся на одном торце, и перекрёстным (диагональным), когда патрубки находятся на разных торцах.

Подача всегда должна быть в верхней части, а обратка внизу. В батареи четыре технических отверстия (по два на каждом торце). В нижнее неиспользуемое отверстие вкручивается заглушка, а в верхнее кран Маевского.

Советы по эксплуатации, чтобы эффективность батарей была максимальной

  1. Если у вас до сих пор стоят чугунные батареи, которые надо красить, то снимайте старый слой краски перед нанесением нового.

  2. Периодически промывайте систему отопления.

  3. Не закрывайте батареи очень плотными экранами.

  4. Установка радиатора в нишу ухудшает конвекцию.

  5. Повешенное покрывало или полотенце на батарею, снижает теплоотдачу.

На что обратить особое внимание

Если закрыть батарею со всех сторон ее эффективность сильно снизится.

Первая ошибка, которую можно встретить при монтаже алюминиевых радиаторов отопления – это отсутствие запорной арматуры. Запомните, вентили должны быть обязательно как на подаче, так и на обратке. При этом американки накручиваются таким образом, чтобы запорная арматура не снималась с контура вместе с теплообменником.

Также нужно подбирать диаметр патрубков ответвления от основной магистрали. Сечение отводящего патрубка к теплообменнику должно быть на один шаг меньше основного контура. Если диаметр будет таким же, есть вариант, что система будет работать нормально, хотя не факт. Если же диаметр патрубков больше, чем основная магистраль, то батареи будут холодными.

Порой встречаются двухтрубные системы, где радиаторы посажены на магистрали без отводящих патрубков. То есть, труба подачи входит в верхней части с одного торца в радиатор и выходит с другого, так же и с обраткой, которая пускается понизу. В результате:

  • невозможно снять радиатор без остановки всей системы и полного слива теплоносителя;
  • нет возможности спустить воздух;
  • нет возможности почистить теплообменник без остановки всей системы.

Сделать расчет газа на отопление можно только с учетом теплопотерь помещения.



О том, как провести в бане отопление читайте тут.

Наличие воздухоотводчика в батарее обязательно. Даже в гравитационных системах, где весь воздух выходит в верхнюю точку, где установлен расширительный бак, может образоваться воздушный карман в батарее, удалить который без крана Маевского крайне сложно. Некоторые мастера практикуют вывод воздуха из карманов методом легкого постукивания по теплообменнику. Метод топорный, но в умелых руках работает.

При подключении к контуру нельзя путать местами подачу и обратку. Напомним еще раз, что при боковом подключении (неважно, по какой схеме) подача находится вверху, а при нижнем подключении подача – это ближайший к торцу патрубок батареи, если смотреть на ее фасад. Подробнее про монтаж алюминиевых радиаторов отопления смотрите на видео:

Монтаж и установка алюминиевых радиаторов, варианты подключения

Алюминиевые радиаторы приобрели большую популярность в устройстве систем отопления. Это обусловлено их высокой теплоотдачей, быстрым нагревом, легким весом и компактностью. Радиатор может быть изготовлен из нескольких отдельных элементов, соединенных резьбовым креплением или отдельного цельного массива. Для увеличения прочности и устойчивости к коррозии в состав алюминия вводят добавки в виде кремния, цинка или титана и покрывают внутреннюю поверхность батарей полимерным составом.

Расположение радиатора
Способы подключения
Крепление к стене
Радиаторные комплекты (футорки)
Радиаторные краны для подключения
Радиаторные комплекты для подключения и регулирования температуры
Схематические анимации подключения радиаторов

Технические параметры отопительных приборов позволяют использовать их в однотрубных и двухтрубных схемах разводок. Размещение радиаторов в системе отопления дома регламентируется строительными нормативами.

Расположение радиатора отопления

Расположение алюминиевых отопительных приборов и качество установки влияет на степень их теплоотдачи, работу всей системы обогрева дома и на общий вид помещения. Установку радиаторов осуществляют на основании следующих требований:

  • Расстояние от стены до радиатора: 3-5 см.
  • Расстояние от пола: 10-20 см.
  • Расстояние до подоконника: 10-20 см.



Приборы должны находиться от поверхности стены на расстоянии более 2,5 см, от низа подоконника не менее 5 см, от покрытия пола свыше 6 см;

При установке под окном крайняя секция радиатора со стороны стояка не должна выходить за границу оконного проема;

Если температуру теплоносителя предполагается поднимать выше 105°C, то батареи отодвигают от стен на 10 см и устраивают экран.

Вышеперечисленные условия позволяют обеспечить хороший воздушный теплообмен, что сказывается на создании комфортного температурного режима в помещении.

Крепления (кронштейны) для установки секционных радиаторов

Определяют количество кронштейнов для крепления алюминиевых батарей, основываясь на том, что на радиатор высотой 500 мм, длиной от 700 мм до 1500 мм. приходится 4 кронштейна. Если более длинный, то увеличиваем кол-во кронштейнов пропорционально.

Размечаем места установки крепежа, просверливают в стене отверстия глубиной 7-12 см, вставляют и фиксируют в них детали крепежа. Навешивают алюминиевые радиаторы на кронштейны и начинают подключение к трубопроводам.

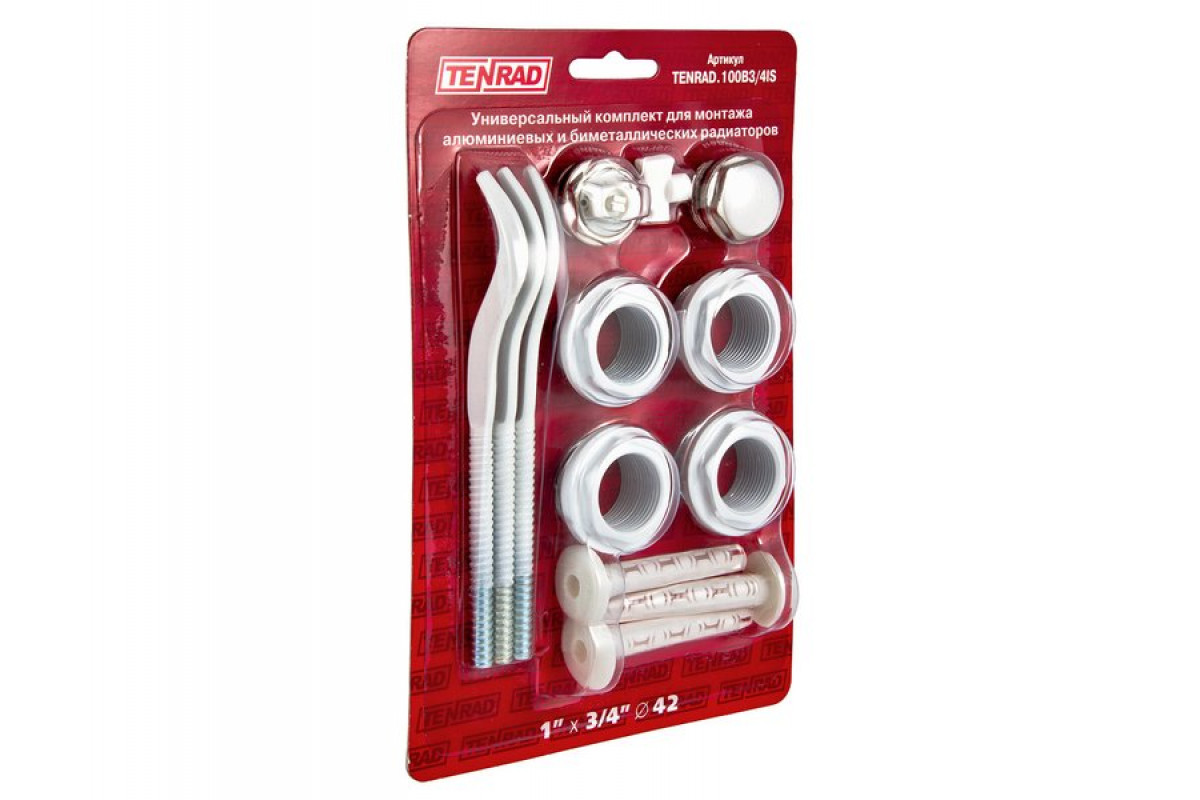

Радиаторный комплект (футорки) для подключения радиатора

Также обязательным условием являются футорки для подключения радиатора, радиаторный комплект. Все секционные радиаторы поставляются с 1″ выходами, но к системе отопления как правило необходимо подключение 1/2″. Тоесть к каждому радиатору подходит труба, размером 1/2″ если это сталь, 16 мм сшитый полиэтилен или металлопластик, 20 мм если полипропилен. И поэтому необходим комплект переходников с 1″ на 1/2″ или 3/4″, чтобы нормально соединиться с системой отопления.

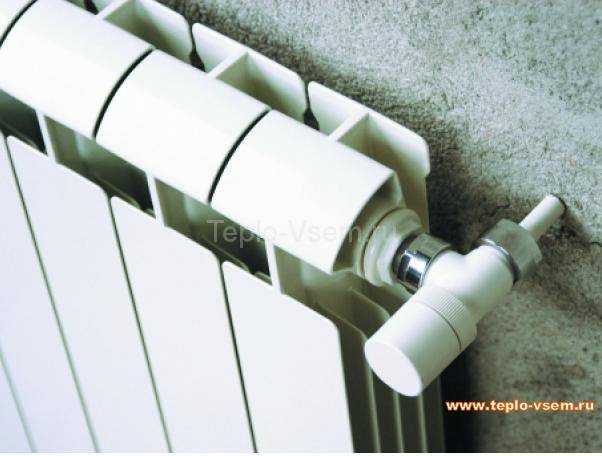

Радиаторные краны для подсоединения радиатора

Для того чтобы соединить радиатор с подающей и обратной трубой, необходимы радиаторные краны или клапаны. Тут есть 3 сегмента:

  1. Шаровые краны для воды с американкой, ставятся на подающий трубопровод и обратный.
  2. Радиаторные краны, ставятся на подающий трубопровод и обратный.
  3. Термостатический клапан и запорный клапан, на подачу ставится термостатический, на обратку запорный клапан.

Радиаторные комплекты для подключения алюминиевых и биметаллических радиаторов

Самый правильный и эффективный и экономично выгодный вариант для подключение радиаторов отопления являются радиаторные комплекты, куда входит термостатический клапан, обратный клапан и термоголовка для регулирования температуры в помещении. Так как это 3 в 1 то цена выходит всегда выгоднее и дешевле чем покупать по отдельности.

Способы подключения алюминиевых отопительных приборов

Для обеспечения циркуляции воды в разных типах систем используют различные виды подключения радиаторов к трубопроводу, а именно:

Диагональная схема: трубу, подающую горячую воду, крепят к верхнему патрубку прибора отопления, а для отвода воды (обратку) используют трубу, закрепленную с другой стороны, на нижнем отверстии.

Боковое подключение: подающую и отводящую трубы подсоединяют с одной стороны радиаторного блока, сверху и снизу соответственно.

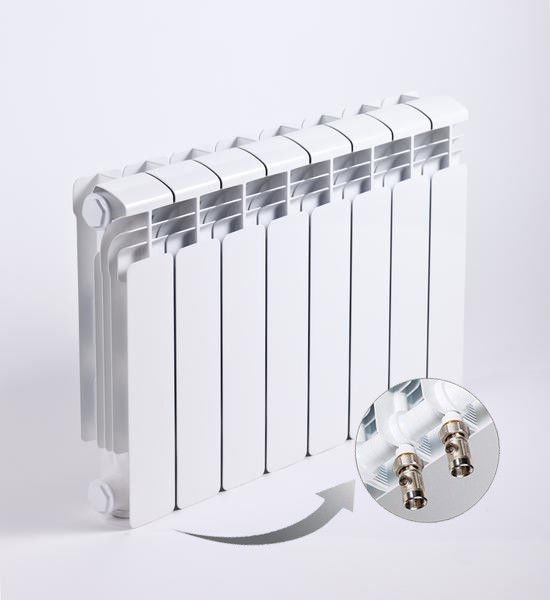

Нижнее подключение: трубы подачи и отвода теплоносителя подключают к нижним патрубкам с разных сторон прибора отопления.


Наиболее эффективным способом установки алюминиевых радиаторов в частном доме является диагональное подключение. Это обусловлено большей теплоотдачей отопительных приборов и возможностью увеличения числа секций.



Алюминиевые радиаторы требуют проведения профилактической промывки один раз в год с целью удаления отложений на внутренних стенках секций.

При соблюдении всех требований к установке и подключению отопительных приборов обеспечивается качественная работа отопительной системы в целом.



Схематические анимации подключения радиаторов



Установка и монтаж алюминиевых радиаторов отопления в Тюмени


В 60-70-х годах XX века жилые дома сдавались в эксплуатацию исключительно с чугунными батареями отопления. На сегодняшний день громоздкие «гармошки» признаны устаревшими, эстетически непривлекательными и практически не продаются. Им на замену пришли более комфортные, удобные алюминиевые радиаторы, отличающиеся меньшим весом при сохранении хорошей теплоотдачи. Их используют при организации отопления частных домов и загородных коттеджей.

Монтаж радиаторов современного типа позволяет решить еще одну немаловажную проблему — сохранение внешней привлекательности помещения.

Со временем меняются интерьеры помещений. Жители России все чаще предпочитают европейский минимализм. Легкие, но прочные алюминиевые радиаторы в такой ситуации незаменимы.

Выбирая теплообменники для квартиры или частного дома, необходимо учитывать ряд моментов:

  • Батареи из алюминия не предназначены для установки в централизованных системах отопления. Отопление дома предполагает особую водоподготовку. Грязная вода в котельных, с обильными добавками химических реагентов быстро приведет радиатор в негодность.
  • Отопление частного дома избавлено от такой «радости», известной всем жителям многоэтажек, как гидравлический удар в момент подачи воды в систему. Алюминиевые радиаторы для эксплуатации в таких жестких условиях не предназначены.

Если же вы живете на 5, 10 или 20-м этаже и хотите выполнить монтаж радиаторов данного типа, постарайтесь выяснить уровень PH воды в системе. Производители рекомендуют эксплуатацию при PH в пределах от 7 до 8. Если теплоноситель в вашей отопительной системе соответствует данному параметру, отправляйтесь в магазин.

Важно: вместо воды в отопительной системе и частного, и многоэтажного дома может использоваться специальная незамерзающая жидкость. Ее качество так же необходимо периодически проверять, чтобы избежать разрывов.

Отопление частного дома с помощью алюминиевых радиаторов более выгодно, чем при использовании аналогов из стали или биметаллических. Алюминий отличается большей легкостью, прочностью и теплоотдачей.

Разновидности алюминиевых радиаторов

Промышленность предлагает потребителям три вида радиаторов, отличающиеся технологией изготовления.

Литые секционного типа

В производстве применяется алюминиево-кремниевый сплав EN AB 46100. Планируя монтаж отопления, обращайте внимание на производителя. Более рекомендованы европейские компании, использующие первичные сплавы. Секции получаются достаточно прочными, выдерживающими значительные нагрузки. Коррозия отсутствует в течение всего периода эксплуатации.

Отопление дома лучше не выполнять с помощью китайской продукции. Здешние «умельцы» выбирают либо вторичные сплавы, либо первичные, но худшего качества. Алюминиевые радиаторы получаются хрупкими, менее прочными. Долгосрочная эксплуатация не гарантирована.

Если говорить в целом, то в большей части домов в России монтаж отопления выполняется именно с помощью литых модификаций.

Экструзионные секционные радиаторы

Производство предполагает выдавливание секций через экструдер. Далее производится запрессовка отдельных элементов в единую систему и приварка коллекторов: верхних и нижних.

Производитель, стремясь сократить расходы, может запрессовку заменить на использование композитных клеев. Прочность значительно снижается. В местах стыков возможны протечки.

Неопытный покупатель легко перепутает экструзионные радиаторы с литыми. Главное отличие — наличие швов на боковых ребрах.

Анодированные радиаторы

Для изготовления используется лучший алюминий (не менее 98% очистки). Поверхности подвергаются анодному оксидированию для максимальной защиты от коррозии.

Преимущества и недостатки анодированных алюминиевых радиаторов, существенные при обустройстве отопления частного дома:

  • Высокая теплоотдача, способность выдерживать повышенное давление теплоносителя в сравнении с иными вариантами. Чтобы разрушить секцию, необходимо создать давление в 215 Атм.
  • Недостаток один, но часто решающий — высокая цена. Монтаж радиаторов данного типа приведет к значительному удорожанию всей отопительной системы дома.

Технические характеристики алюминиевых радиаторов


При выборе радиаторов обращайте внимание на их технические характеристики. Они не так сложны и многочисленны. Не придется запоминать большие объемы информации:

  • высота/ширина/глубина в мм – 380-590/80/81-100;
  • рабочее давление – не более 6-16 (максимум 24) Атм;
  • тепловая мощность – 82-212 Вт;
  • одна секция весит не более 1-1,6 кг;
  • температура теплоносителя не должна превышать 1100С;
  • в одной секции помещается жидкости от 0,25 до 0,46 л;
  • производители гарантируют беспроблемную эксплуатацию в течение 10-20 лет.

Как выбирать алюминиевые радиаторы для отопления дома?

Алюминиевые радиаторы отопления

Прочитайте внимательно следующие советы:

  1. Самая важная характеристика — тип радиатора. Оптимальный вариант — литой. Он наиболее приспособлен к российским реалиям.
  2. Состояние внутренних поверхностей. Они должны быть обработаны не менее тщательно, чем наружные. Идеальный вариант — наличие оксидной пленки.
  3. Алюминиевый радиатор должен продаваться с паспортом со всеми техническими параметрами. Добросовестный продавец предъявит протокол испытаний либо даст ссылку на официальный сайт производителя, где их можно проверить. Серьезные компании такие данные от потребителя не скрывают.
  4. В стандартном варианте радиаторы продаются по 10 секций. Можно встретить и по3, 5, 15. Важно: скрутка лучше заводская. Это существенно уменьшит вероятность протечек при монтаже радиаторов.
  5. Для большого помещения приобретите 2 батареи по 10 секций, но не соединяйте воедино 15-20 отдельных блоков.
  6. Риск купить контрафакт значительно выше на рынке. Крупные магазины более озабочены своей репутацией и не стремятся ради сиюминутной выгоды к конфликтам с клиентами.
  7. Качественные и эксплуатационные характеристики важнее дизайна. Сначала учитывайте теплоотдачу, а потом начинайте «придираться» к цвету, несоответствию с тоном штор или подставки под телевизор.
  8. Для отопления в частном доме выбирайте продукцию от известных компаний из Европы. Это будет дороже, но безопасность ваша и вашего имущества того стоит. Европейцы придирчиво относятся к сертификации, требованиям технической и экологической безопасности.
  9. Если продавец не может предоставить вам сертификат качества, российский или европейский, откажитесь от покупки.
  10. Если на алюминиевом радиаторе китайского производства стоит маркировка NF/68, смело идите в другой магазин. Независимые исследования показали, что в составе есть асбест, вредный для человека и домашних животных.

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

Установка алюминиевых радиаторов со скидкой 15%

Особенности установки алюминиевых радиаторов.

Процесс установки алюминиевых радиаторов должны осуществлять специалисты, которые имеют соответствующую лицензию на проведение таких работ. На радиаторы должны быть технический паспорт, а также инструкция, которую выпустил завод-изготовитель.

Установка алюминиевых радиаторов осуществляется в несколько этапов. На первом этапе производится их сборка. Монтируются данные радиаторы непосредственно в упаковке, которую снимают после того, как проведены все отделочные работы. Монтаж алюминиевых радиаторов должен осуществляться после того, как были установлены заглушка, радиаторные пробки, а также запорная и терморегулирующая арматура.

Чтобы теплоноситель не вытекал в процессе проведения монтажных работ из заглушек или переходников категорически запрещается зачищать поверхности, которые находятся в соприкосновении с прокладками. Кроме того, алюминиевые радиаторы отопления не должны подвергаться механическим и ударным воздействиям.

Следует отметить, что у каждого алюминиевого радиатора должен быть ручной или автоматический воздушный клапан, который обеспечивает выпуск воздуха. Важным моментом является его правильная установка, так как от этого зависит работоспособность всей системы.

На втором этапе осуществляют разметку мест, где будут установлены кронштейны. При этом обращается внимание на то, чтобы радиатор не был размещён очень низко, а также вплотную к поверхности стены, поскольку в таких ситуациях эффективность теплообмена снижается, а проводить уборку под радиатором будет довольно проблематично. Чтобы была обеспечена оптимальная теплоотдача, нужно соблюдать определённые расстояния при установке радиаторов отопления (минимальные):

  • 12 см от пола;
  • 3-5 см от радиатора до стены;
  • 10 см от подоконника.

На третьем этапе осуществляется установка радиатора на кранштейны. Их закрепляют на поверхности стены посредством использования дюбелей или же заделывают крепёжные детали специальным раствором на основе цемента в отверстиях, которые были ранее просверлены.

На следующем этапе осуществляется процесс установки алюминиевых радиаторов. При этом, они помещаются на кронштейны таким образом, чтобы крюки данных кронштейнов были расположены между радиаторными секциями.
На заключительном этапе проводят подключение радиаторов к отопительной системе. Для этого посредством использования трубного ключа осуществляют соединение радиатора с теплопроводами отопительной системы, которые имеют на верхней или нижней подводке кран, вентиль или термостат.

В тех ситуациях, когда запорную арматуру устанавливают к радиатору на двух подводках, нельзя полностью перекрывать радиатор, который заполнен водой без того, чтобы открыть воздухоотводчик. В том случае, когда устанавливаются алюминиевые радиаторы, можно осуществлять монтаж запорной арматуры лишь на нижней подводке, поскольку в случае закрытия данной арматуры в радиаторе будет вода, когда она сливается из стояка.
После того, как алюминиевый радиатор был установлен, специалистами проводится его испытание, а также составляется акт ввода его в эксплуатацию.
В данном акте необходимо отразить следующие параметры:

  • дата ввода в эксплуатацию алюминиевого радиатора;
  • давление при испытании;
  • итоги проведенного испытания;
  • подпись должностного лица компании, которая проводила установку алюминиевого радиатора;
  • подпись лица или организации, которые будут эксплуатировать данный радиатор.

Особенности эксплуатации алюминиевого радиатора

При эксплуатации алюминиевого радиатора необходимо придерживаться определённых правил, чтобы он не преждевременно не вышел из строя.
  1. Во-первых, нельзя полностью отключать радиатор от отопительной системы, кроме экстренных случаев, а также проведения его обслуживания.
  2. Во-вторых, нельзя окрашивать алюминиевый радиатор «металлической» краской.
  3. В-третьих, запрещено применять спички и прочие приспособления с открытым огнём для освещения воздушного клапана с целью удаления смеси газа и воздуха.
  4. В-четвёртых, нельзя для очистки алюминиевого радиатора использовать те или иные материалы на абразивной основе.

Монтаж алюминиевых радиаторов отопления: tvin270584 — LiveJournal

Алюминиевые радиаторы за достаточно быстрое время завоевали доверие и вошли в наши дома. У них максимальная теплоотдача — он передает воздуху практически всю энергию теплоносителя. К тому же это самый легкий радиатор. Еще одно достоинство – относительно простой монтаж алюминиевых радиаторов.

Словом, такие батареи стоят и потраченных на них средств, и всех усилий, связанных с установкой радиатора. В данной статье мастер сантехник рассмотрит установку алюминиевых батарей в систему отопления квартиры или загородного дома.

Выбираем модель алюминиевого радиатора

Теплоноситель в разводке системы отопления циркулирует либо самотеком, либо под давлением, побуждаемым насосом. А у радиаторов из алюминия есть одно слабое место – они не выдерживают гидравлических ударов и не могут противостоять значительному давлению. Поэтому модель алюминиевого радиатора необходимо выбирать по способности «сопротивляться» давлению теплоносителя.

Причем данный критерий делит сортамент алюминиевых батарей на два сегмента, а именно:


  • Ординарную группу, в которую входят радиаторы, рассчитанные на нагрузку в 6-10 атмосфер. Такие батареи можно использовать только в системах отопления малоэтажных домов;

  • Усиленную группу, в которые входят радиаторы, рассчитанные на нагрузку до 20 атмосфер. Такие батареи монтируют в системы отопления многоэтажных домов.

Кроме того, при выборе модели необходимо учитывать и тепловую мощность радиатора, которая должна соответствовать либо «метражу», либо «кубатуре» отапливаемого помещения. Причем на один «квадрат» необходимо выделить 0,1 кВт мощности, а на один «куб» — 41 ватт.

Нормы установки алюминиевых радиаторов отопления

Монтаж радиаторов отопления лучше всего доверить профессионалам. Так можно будет избежать негативных последствий самостоятельного монтажа и поломки системы.

При установке следует руководствоваться действующими СНИПами:


  • Расстояние от радиаторов до стены 2 -5 см;

  • Расстояние от пола до радиатора 10 -12 см.;

  • Расстояние до подоконника 10 см.

Крепятся алюминиевые радиаторы на стену при помощи кронштейнов, входящих в комплект.
Обратите внимание! Прибор следует крепить надежно, исключив возможность его провисания и наклонения

Какие нужны трубы

Тут все просто: либо полимерные трубы, либо обработанная антикоррозийным составом стальная арматура.
Обратите внимание! Медные трубы и необработанная стальная арматура не должна подключаться к алюминиевому радиатору ни в коем случае, при контакте алюминия со сталью или медью под действием слабых токов и содержащегося в воде кислорода происходит интенсивное окисление металлов с выделением горючего газа – водорода

Однако полимерные трубы хороши только в случае монтажа батарей из ординарной группы. Рассчитанные на высокую нагрузку радиаторы «работают» только в паре с изолированной стальной арматурой, которая выдерживает огромное внутреннее давление.

Монтаж алюминиевых радиаторов отопления

Можно выделить 3 способа подключения:


  • Нижний — подводящая и отводящая вода подключены к нижним патрубкам на противоположных сторонах радиатора;

  • Боковой — подвод и отвод воды выполнены через патрубки одной сторон. Такой способ наиболее приемлем в многоэтажках с централизованным отоплением;

  • Диагональный — подводящая вода подключена к верхнему патрубку, отводящая вода к нижнему противоположной стороны.

В последнее время производители современных радиаторов из алюминия при их покупке стали прикладывать готовые наборы для подключения размером 1/2 и 3/4 дюйма. В них входят: переходники с правой и левой резьбой по 2 штуки, спускник воздуха, пробка, а также кронштейны и дюбеля для крепления радиатора. Все пробки и переходники имеют шестигранные стороны для возможности их удержания гаечным ключом.

Особенности установки алюминиевых батарей отопления:


  • Шаг первый: установка монтажного кронштейна, который крепят на стену с помощью саморезов или анкерных болтов. Причем в последнем случае в стене высверливают пару глухих отверстий, контролируя месторасположение кронштейнов с помощью гидравлического уровня.

  • Шаг второй: батарея крепится к стене – навешивается на кронштейны. Далее, если это необходимо, поверх батареи монтируется экран или ширма.

  • Шаг третий: в первый по ходу движения теплоносителя верхний патрубок или штуцер радиатора вкручивается угловой фитинг. В напорную трубу инсталлируется тройник. Затем оба фитинга соединяют с помощью отрезка трубной арматуры.

  • Шаг четвертый: в последний по ходу движения теплоносителя патрубок или штуцер вкручивается второй уголок. В обратную трубу разводки врезается второй тройник. В финале этапа оба фитинга соединяют коротким отрезком трубы.

  • Шаг пятый: в свободный верхний патрубок или штуцер инсталлируется краник Маевского – запорно-регулирующий узел, необходимый для стравливания воздуха из радиатора. Свободный нижний патрубок или штуцер закрывают заглушкой.

Видео

В сюжете — Правильная установка алюминиевых радиаторов отопления


Источник
https://santekhnik-moskva.blogspot.com/2019/10/Montazh-alyuminiyevykh-radiatorov-otopleniya.html

Как выполнять монтаж алюминиевых радиаторов

10. 10.17

Как выполнять монтаж алюминиевых радиаторов

Для того чтобы построить эффективную систему отопления и получать удовольствие от ее работы, необходимо пройти через этап проектирования. На этом этапе необходимо правильно рассчитать количество радиаторов отопления, спроектировать их расположение в комнатах вашего дома или квартиры, купить все необходимые детали для будущего монтажа. Правильное проектирование является залогом того, что система отопления справиться с поставленными задачами, а вы сможете быстро и максимально просто регулировать климатическую обстановку.

После того как проектирование будущей системы отопления закончилось, необходимо приступить к этапу монтажа. Если вы выбрали радиатор алюминиевый, то необходимо ответственно подойти к процедуре монтажа. Алюминиевые радиаторы отопления «Tipido» способны показать очень высокую эффективность своей работы, они быстро передают тепло в окружающую среду, обладают привлекательным дизайном, очень легкие и практичные в обслуживании. Но служить долго и правильно они будут только лишь в том случае, если будет правильно выполнен монтаж.

С чего начать монтаж радиаторов отопления

Прежде всего, необходимо купить радиатор высокого качества. Стоимость хорошего радиатора отопления не всегда будет очень высокой, а значит, необходимо потратить немного больше времени на выбор данной продукции. Следует понимать, что на заводе по производству алюминиевых радиаторов «Tipido» используется сложное оборудование, именно оно гарантирует высокое качество конечной продукции. А также наши радиаторы проходят многоэтапную проверку давлением и ОТК.

После того как вы выбрали и купили радиатор отопления, можно приступать к непосредственному монтажу. Но перед этим следует изучить поверхность, на которую радиатор будет закреплен. Если поверхность рыхлая или обладает минимальной прочностью, то на нее закрепить радиатор не удастся. Поверхность должна быть чистой, твердой и прочной, должна быть совершенно ровной. Ровность поверхности позволяет вам правильно закрепить радиатор в его естественном положении.

Для того чтобы закрепить радиатор на стене, необходимо использовать специальные кронштейны, которые идут в подарок с батареей. Очень важно соблюдать правила расположения радиатора, необходимо определить правильное расстояние радиатора от пола, чтобы обеспечить эффективную циркуляцию теплого воздуха внутри помещения, эти данные указаны в техническом паспорте приложенному к каждому радиатору. В обязательном порядке вы должны соблюдать ровность монтажа. Используя строительный уровень необходимо ровно расположить батарею в пространстве, вне зависимости от того, какой кривой будет стена или другая поверхность. Ровность батареи гарантирует правильную циркуляцию воды и оптимальную эффективность работы радиатора.

Можно ли выполнить монтаж радиаторов самостоятельно

На самом деле, радиатор отопления алюминиевый очень простой в монтаже. Именно поэтому вы можете попытаться сделать все самостоятельно. Из инструментов вам потребуется рулетка, ударная дрель, карандаш, шуруповерт. Конечно же, необходимо обладать минимальными навыками строительных или ремонтных работ.

Так как алюминиевые радиаторы очень легкие, вес секции батарей «Tipido» составляет всего 900 грамм, и вы сможете самостоятельно закрепить их на предварительно закрепленных кронштейнах. Но для того чтобы выбрать правильное расположение радиатора и определиться с точками крепежа, вам может потребоваться помощь второго человека.

Читайте, также:



Алюминиево-воздушная батарея: химия и электричество

Батареи преобразуют химическую энергию в электрическую. У них есть два электрода, называемые катодом и анодом, где происходят химические реакции, в которых либо используются, либо производятся электроны. Электроды соединены раствором, называемым электролитом, через который ионы могут перемещаться, замыкая электрическую цепь. В этой деятельности соль обеспечивает ионы, которые могут перемещаться через влажное бумажное полотенце и передавать заряд.

Для выработки электроэнергии в этой батарее используется окисление алюминия на аноде, которое высвобождает электроны, и восстановление кислорода на катоде, которое использует электроны. Движение электронов по внешней цепи генерирует электрический ток, который можно использовать для питания простых устройств. Схема батареи и уравнения для половинных и общих реакций приведены ниже:

Уравнения для половинных и общих реакций:

анод: Al (s) + 3OH (водн.) → Al (OH) 3 (s) + 3e
катод: O 2 (г) + 2H 2 O (л) + 4e → 4OH (водн.)
всего: 4Al (т) + 3O 2 (г) + 6H 2 O (л) → 4Al (OH) 3 (т)

Алюминиевая фольга обеспечивает доступный запас алюминия.Активированный уголь, который в основном состоит из угля, может проводить электричество и не реагирует. Это обеспечивает очень пористую поверхность, которая подвергается воздействию кислорода воздуха. У одного грамма активированного угля может быть больше внутренней поверхности, чем у всей баскетбольной площадки! Эта поверхность обеспечивает большое количество мест, с которыми кислород может связываться и участвовать в катодной реакции.

Эта большая реакционная зона позволяет простой алюминиево-воздушной батарее генерировать 1 вольт (1 В) и 100 миллиампер (100 мА).Этой мощности достаточно для работы небольшого электрического устройства, а также обеспечивает безопасный и простой способ сделать мощный аккумулятор дома или в школе.

Инструкции по установке

для алюминиевых аккумуляторных ящиков

Инструкции по установке для комплектов алюминиевых аккумуляторных ящиков от 10280 до 10283 JEGS

  1. Прочтите все инструкции перед началом установки.
  2. Найдите желаемое место для аккумулятора и коробки. В идеале область за правым задним колесом — лучшее место для переноса веса.Перед бурением убедитесь, что область под выбранным местом свободна от всех тормозных магистралей, электропроводки, рамы, топливного элемента (бензобака), топливных магистралей и запасного колеса.
  3. Вставьте аккумулятор в коробку и поместите Н-образную рамку поверх аккумулятора. Отцентрируйте аккумулятор в коробке, обращая внимание на места для кабелей батареи (2 больших отверстия на длинной стороне коробки) относительно клемм.
  4. Вставьте стержень с резьбой в H-образную раму и отметьте расположение отверстий, которые необходимо просверлить в основании аккумуляторного отсека.Снимите коробку с места установки и используйте кернер, чтобы сделать углубление в основании коробки. Просверлите в основании отверстия диаметром 3/8 дюйма.
  5. Используя основание коробки в качестве шаблона, отметьте отверстия для просверливания в монтажной поверхности, еще раз проверив наличие зазора, как описано в шаге 2, перед сверлением отверстий в монтажной поверхности. Используйте кернер, чтобы сделать углубление на монтажной поверхности. Просверлите отверстия диаметром 3/8 дюйма в монтажной поверхности.
  6. Соберите резьбовой стержень с гайкой примерно на 2 дюйма от дна и вставьте его через коробку и монтажную поверхность, как показано на рисунке.Установите плоскую шайбу и самоконтрящуюся гайку снизу и плотно вставьте на место. Не затягивайте полностью.
  7. Установите прилагаемые втулки и вентиляционные отверстия в соответствующие отверстия. Присоедините пластиковую вентиляционную трубку и выход за пределы купе.
  8. Вставьте аккумулятор в коробку и поместите H-образную раму поверх аккумулятор и стержни с резьбой. Установите плоскую шайбу и гайку на верхняя часть стержня с резьбой и плотное прилегание на место. Отрегулируйте резьбовой стержень вверх или вниз в зависимости от высота вашей батареи.Удостовериться что крышка будет очищать верхнюю часть резьбовой стержень в сборе. Затяните орехи надежно.
  9. Разрезать мебельную пену на клеевой основе прокладка по периметру нижняя сторона крышки, где она будет закрывать против коробки. Установите крышку поверх резьбового стержни и затяните винтами с накатанной головкой. См. Рисунок 1.
  10. Выберите маршрут для кабелей батареи, избегая предметов, которые могут повредить кабель.

Принадлежности, которые могут помочь вам при установке:
  1. Используйте комплект аккумуляторных кабелей JEGS № 555-10303.В наш комплект также входит заземляющий браслет, который помогает избежать зарядки и проблемы с запуском.
  2. Разъем JEGS Thru Panel № 555-10317 может использоваться вместо резиновой втулки для подключения положительного кабель к соленоиду или стартеру. Наш соединитель имеет шпильку и гайку с обеих сторон для быстрой и легкой установки.
  3. На автомобилях гоночного типа мы рекомендуем положительные и отрицательные клеммы удаленной зарядки JEGS # 555- 10315 и 555-10316 в дополнение к главному разъединителю JEGS и лицевой панели № 555-10305 и 555- 10306.

Алюминиевые электролиты для двухионных алюминиевых батарей

  • 1.

    Chen, H. et al. Прогресс в системе хранения электроэнергии: критический обзор. Прог. Nat. Sci. 19 , 291–312 (2009).

    CAS Google ученый

  • 2.

    Palomares, V. et al. Na-ионные батареи, последние достижения и проблемы, связанные с превращением в недорогие системы хранения энергии. Energy Environ. Sci. 5 , 5884–5901 (2012).

    CAS Google ученый

  • 3.

    Кравчик, К. В., Цюнд, Т., Верле, М., Коваленко, М. В. и Боднарчук, М. И. NaFeF 3 нанопластин в качестве недорогих натриевых и литиевых катодных материалов для стационарного накопления энергии. Chem. Mater. 30 , 1825–1829 (2018).

    CAS Google ученый

  • 4.

    Хосака, Т., Кубота, К., Хамид, А.С.& Комаба С. Исследования в области K-ионных аккумуляторов. Chem. Ред. 120 , 6358–6466 (2020).

  • 5.

    Мао, М., Гао, Т., Хоу, С. и Ван, К. Критический обзор катодов для перезаряжаемых Mg-батарей. Chem. Soc. Ред. 47 , 8804–8841 (2018).

    CAS PubMed PubMed Central Google ученый

  • 6.

    Dubey, R.J.C. et al. Углерод на основе цеолита в качестве стабильного высокомощного катодного материала с ионами магния. ACS Appl. Mater. Интерфейсы 11 , 39902–39909 (2019).

    CAS PubMed PubMed Central Google ученый

  • 7.

    Elia, G.A. et al. Обзор и перспективы развития алюминиевых батарей. Adv. Mater. 28 , 7564–7579 (2016).

    CAS PubMed PubMed Central Google ученый

  • 8.

    Амброз, Ф. , Макдональд, Т. Дж. И Нанн, Т. Тенденции в интеркаляционных батареях на основе алюминия. Adv. Energy Mater. 7 , 1602093 (2017).

    Google ученый

  • 9.

    Дас, С. К., Махапатра, С. и Лахан, Х. Алюминиево-ионные батареи: разработки и проблемы. J. Mater. Chem. А 5 , 6347–6367 (2017).

    CAS Google ученый

  • 10.

    Вальтер М., Коваленко М. В., Кравчик К. В. Проблемы и преимущества постлитий-ионных аккумуляторов. N. J. Chem. 44 , 1677–1683 (2020).

    CAS Google ученый

  • 11.

    Zafar, Z. A. et al. Катодные материалы для алюминиевых аккумуляторных батарей: текущее состояние и прогресс. J. Mater. Chem. А 5 , 5646–5660 (2017).

    CAS Google ученый

  • 12.

    Fu, L. et al. Достижения систем хранения энергии на основе алюминия. Подбородок. J. Chem. 35 , 13–20 (2017).

    CAS Google ученый

  • 13.

    Wang, Y. et al. Новые не литий-ионные батареи. Energy Storage Mater. 4 , 103–129 (2016).

    Google ученый

  • 14.

    Муньос-Торреро, Д., Пальма, Дж., Марсилла, Р., Вентоза, Э.Критический взгляд на технологию перезаряжаемых алюминиево-ионных батарей. Dalton Trans. 48 , 9906–9911 (2019).

    PubMed PubMed Central Google ученый

  • 15.

    Wang, S. et al. Наностержни Anatase TiO 2 в качестве катодных материалов для алюминиево-ионных аккумуляторов. ACS Appl. Nano Mater. 2 , 6428–6435 (2019).

    CAS Google ученый

  • 16.

    Оборн, Дж. Дж. Вторичный алюминиевый электрод при температуре окружающей среды: скорость его смены и эффективность. J. Electrochem. Soc. 132 , 598 (1985).

    CAS Google ученый

  • 17.

    Chen, H. et al. Оксидная пленка эффективно подавляет рост дендритов в алюминиево-ионном аккумуляторе. ACS Appl. Mater. Интерфейсы 9 , 22628–22634 (2017).

    CAS PubMed PubMed Central Google ученый

  • 18.

    Кравчик, К. В., Ван, С., Пивето, Л., Коваленко, М. В. Эффективная батарея хлорид алюминия – природный графит. Chem. Mater. 29 , 4484–4492 (2017).

  • 19.

    Фулетье М. и Арман М. Электрохимический метод определения характеристик интеркалированных соединений графит-хлорид алюминия. Углерод 17 , 427–429 (1979).

    CAS Google ученый

  • 20.

    Гиффорд, П.R. Перезаряжаемый элемент алюминий / хлор, в котором используется электролит из расплавленной соли при комнатной температуре. J. Electrochem. Soc. 135 , 650 (1988).

    CAS Google ученый

  • 21.

    Lin, M.-C. и другие. Сверхбыстрая перезаряжаемая алюминий-ионная батарея. Природа 520 , 324–328 (2015).

    CAS Google ученый

  • 22.

    Энджелл, М., Zhu, G., Lin, M.-C., Rong, Y. & Dai, H. Ионные жидкие аналоги AlCl 3 с производными мочевины в качестве электролитов для алюминиевых батарей. Adv. Функц. Mater. 30 , 1

  • 8.

  • 23.

    Angell, M. et al. Алюминиево-ионный аккумулятор с высокой кулоновской эффективностью, в котором используется аналог ионной жидкости AlCl 3 -мочевина. Proc. Natl Acad. Sci. США 114 , 834–839 (2017).

    CAS PubMed PubMed Central Google ученый

  • 24.

    Цзяо, Х., Ван, К., Ту, Дж., Тиан, Д. и Цзяо, С. Перезаряжаемая алюминий-ионная батарея: Al / расплавленный AlCl 3 –мочевина / графит. Chem. Commun. 53 , 2331–2334 (2017).

    CAS Google ученый

  • 25.

    Li, J., Tu, J., Jiao, H., Wang, C. & Jiao, S. Тройной AlCl 3 -Urea- [EMIm] Cl ионный жидкий электролит для перезаряжаемых ионов алюминия батареи. J. Electrochem. Soc. 164 , A3093 – A3100 (2017).

    CAS Google ученый

  • 27.

    Ng, K. L. et al. Недорогая аккумуляторная батарея из алюминия и природного графита, в которой используется аналог ионной жидкости на основе мочевины. Электрохим. Акта 327 , 135031 (2019).

    CAS Google ученый

  • 28.

    Каневер, Н., Бертран, Н. и Нанн, Т. Ацетамид: недорогая альтернатива хлоридам алкилимидазолия для алюминиево-ионных батарей. Chem. Commun. 54 , 11725–11728 (2018).

    CAS Google ученый

  • 29.

    Xu, H. et al. Недорогой электролит AlCl 3 / Et 3 NHCl для высокопроизводительных алюминиево-ионных аккумуляторов. Energy Storage Mater. 17 , 38–45 (2019).

    Google ученый

  • 30.

    Gan, F. et al. Недорогие ионные жидкие электролиты для перезаряжаемых алюминиево-графитовых батарей. Ionics 25 , 4243–4249 (2019).

    CAS Google ученый

  • 31.

    Xia, S., Zhang, X.-M., Huang, K., Chen, Y.-L. И Ву, Ю.-Т. Ионные жидкие электролиты для алюминиевых аккумуляторных батарей: влияние органических растворителей. J. Electroanal. Chem. 757 , 167–175 (2015).

    CAS Google ученый

  • 32.

    Ван С., Кравчик К. В., Крумейч Ф., Коваленко М. В. Чешские графитовые хлопья в качестве катодного материала для хлоридно-графитовой батареи алюминия. ACS Appl. Mater. Интерфейсы 9 , 28478–28485 (2017).

    CAS PubMed PubMed Central Google ученый

  • 33.

    Стади, Н. П., Ван, С., Кравчик, К. В., Коваленко, М. В. Углерод с матричным цеолитом как упорядоченный микропористый электрод для алюминиевых батарей. САУ Нано 11 , 1911–1919 (2017).

    CAS PubMed PubMed Central Google ученый

  • 35.

    Вальтер, М., Кравчик, К. В., Бёфер, К., Видмер, Р., Коваленко, М. В. Полипирены как высокоэффективные катодные материалы для алюминиевых батарей. Adv. Mater. 30 , 1705644 (2018).

    Google ученый

  • 36.

    Худак Н.С. Проводящие полимеры, легированные хлороалюминатом, в качестве положительных электродов в перезаряжаемых алюминиевых батареях. J. Phys. Chem. С. 118 , 5203–5215 (2014).

    CAS Google ученый

  • 38.

    Чао-Ченг, Ю. Электроосаждение алюминия в расплавленном AlCl 3 -н-бутилпиридинхлоридный электролит. Mater. Chem. Phys. 37 , 355–361 (1994).

    Google ученый

  • 39.

    Zhao, Y. & VanderNoot, T. J. Электроосаждение алюминия из неводных органических электролитических систем и расплавленных солей при комнатной температуре. Электрохим. Acta 42 , 3–13 (1997).

    CAS Google ученый

  • 41.

    Цзян Т., Чоллиер Брим М. Дж., Дубе Г., Ласиа А. и Брисар Г. М. Электроосаждение алюминия из ионных жидкостей. I. Электроосаждение и морфология поверхности алюминия из ионных жидкостей хлорида алюминия (AlCl 3 ) -1-этил-3-метилимидазолия ([EMIm] Cl). Surf. Пальто. Tech. 201 , 1–9 (2006).

    CAS Google ученый

  • 42.

    Цзян Т., Чоллиер Брим М. Дж., Дубе Г., Ласиа А. и Брисар Г. М. Электроосаждение алюминия из ионных жидкостей. II: исследования электроосаждения алюминия из ионных жидкостей хлорид алюминия (AICl 3 ) — хлорид триметилфениламмония (TMPAC). Surf. Пальто. Tech. 201 , 10–18 (2006).

    CAS Google ученый

  • 43.

    Эбботт, А. П., Харрис, Р. К., Хси, Й.-Т., Райдер, К. С. и Сан, И. В. Электроосаждение алюминия в условиях окружающей среды. Phys. Chem. Chem. Phys. 16 , 14675–14681 (2014).

    CAS PubMed PubMed Central Google ученый

  • 44.

    Абуд, Х. М. А., Эбботт, А. П., Баллантайн, А. Д. и Райдер, К.S. Всем ли ионным жидкостям нужны органические катионы? Характеристика [AlCl 2 · nAmide] + AlCl 4 и сравнение с системами на основе имидазолия. Chem. Commun. 47 , 3523–3525 (2011).

    CAS Google ученый

  • 45.

    Баккар А. и Нойберт В. Новый метод практического электроосаждения алюминия из ионных жидкостей. Электрохим. Commun. 51 , 113–116 (2015).

    CAS Google ученый

  • 46.

    Fang, Y. et al. Ионная жидкость на основе AlCl3 с нейтральным замещенным пиридиновым лигандом для электрохимического осаждения алюминия. Электрохим. Acta 160 , 82–88 (2015).

    CAS Google ученый

  • 47.

    Yang, C. et al. Заместительный эффект имидазолиевой ионной жидкости: потенциальная стратегия для алюминиевой батареи с высокой кулоновской эффективностью. J. Phys. Chem. С. 123 , 11522–11528 (2019).

    CAS Google ученый

  • 48.

    Xu, C., Li, J., Chen, H. & Zhang, J. Бензилтриэтиламмонийхлоридный электролит для высокоэффективных алюминиево-ионных батарей. ChemNanoMat 5 , 1367–1372 (2019).

    CAS Google ученый

  • 49.

    Lv, Z. et al. Двухионная аккумуляторная батарея высокого напряжения разряда, использующая чистый (DMPI + ) (AlCl 4 ) ионный жидкий электролит. J. Источники энергии 418 , 233–240 (2019).

    CAS Google ученый

  • 50.

    Кравчик К.В., Коваленко М.В. Аккумуляторные двухионно-ионные аккумуляторы с графитом в качестве катода: ключевые проблемы и возможности. Adv. Energy Mater. 9 , 1

    9 (2019).

    Google ученый

  • 51.

    Чжао, X., Zhao-Karger, Z., Fichtner, M., Шен, X. Материалы и химические составы на основе галогенов для аккумуляторных батарей. Angew. Chem. Int. Эд. 59 , 2–50.

  • 52.

    Bitenc, J. et al. Концепция и электрохимический механизм батареи металлический алюминиевый анод — органический катод. Energy Storage Mater. 24 , 379–383 (2020).

    Google ученый

  • 53.

    Leisegang, T. et al. Алюминиево-ионный аккумулятор: экологичная и плодотворная концепция? Перед.Chem. 7, https://doi.org/10.3389/fchem.2019.00268 (2019).

  • 54.

    Sui, Y. et al. Двойные ионные батареи: появляющиеся альтернативные аккумуляторные батареи. Energy Storage Mater. 25 , 1–32 (2019).

  • 55.

    Чжао, Х., Сюй, Дж., Инь, Д. и Ду, Й. Электролиты для батарей с металлическими анодами, содержащими много земли. Chem .: Eur. J. 24 , 18220–18234 (2018).

    CAS Google ученый

  • 56.

    Chen, C.-Y., Tsuda, T., Kuwabata, S. & Hussey, C.L. Перезаряжаемые алюминиевые батареи, в которых используется хлоралюминатный неорганический ионный жидкий электролит. Chem. Commun. 54 , 4164–4167 (2018).

    CAS Google ученый

  • 57.

    Liu, Z. et al. Углеродные нано-свитки для алюминиевого аккумулятора. ACS Nano 12 , 8456–8466 (2018).

    CAS PubMed PubMed Central Google ученый

  • 58.

    Кравчик К. В., Сено К., Коваленко М. В. Ограничения применения хлоралюминатных жидких анолитов для алюминиево-графитовых двухионных аккумуляторов. ACS Energy Lett ., 545–549 (2020).

  • 59.

    Ferrara, C., Dall’Asta, V., Berbenni, V., Quartarone, E. & Mustarelli, P. Физико-химические характеристики AlCl 3 –1-этил-3-метилимидазолийхлорид ионная жидкость электролиты для алюминиевых аккумуляторных батарей. J. Phys. Chem. С. 121 , 26607–26614 (2017).

    CAS Google ученый

  • 60.

    Wang, H. et al. Анионные эффекты на электрохимические свойства ионных жидких электролитов для алюминиевых аккумуляторных батарей. J. Mater. Chem. А 3 , 22677–22686 (2015).

    CAS Google ученый

  • 61.

    Карлин Р. Т. Исследования нуклеации и морфологии алюминия, осажденного из расплавленной соли хлоралюмината при комнатной температуре. J. Electrochem. Soc. 139 , 2720 (1992).

    CAS Google ученый

  • 62.

    Wang, S. et al. Алюминийхлоридно-графитовые батареи с гибкими токоприемниками, изготовленными из землистых элементов. Adv. Sci. 5 , 1700712 (2018).

    Google ученый

  • 63.

    Дель Дука, Б. С. Электрохимическое поведение алюминиевого электрода в расплавленных солевых электролитах. J. Electrochem. Soc. 118 , 405–411 (1971).

    Google ученый

  • 64.

    Гейл, Р. Дж. И Остериунг, Р. А. Исследование эффектов субвалентных ионов во время анодирования алюминия в расплавленных растворителях NaCl-AlCl 3 . J. Electrochem. Soc. 121 , 983–987 (1974).

    CAS Google ученый

  • 65.

    Tu, J. et al.Влияние поведения анионов на электрохимические свойства алюминиево-ионной аккумуляторной батареи из алюминия и графита через жидкий электролит AlCl 3 -NaCl. J. Electrochem. Soc. 164 , A3292 – A3302 (2017).

    CAS Google ученый

  • 66.

    Ту, Дж., Ван, Дж., Чжу, Х. и Цзяо, С. Расплавленные хлориды для алюминиево-графитовых аккумуляторных батарей. J. Сплавы Compd. 821 , 153285 (2020).

  • 67.

    Смит, Э. Л., Эбботт, А. П. и Райдер, К. С. Глубокие эвтектические растворители (DES) и их применение. Chem. Ред. 114 , 11060–11082 (2014).

  • 68.

    Коулман, Ф., Сринивасан, Г. и Свадьба-Квасны, М. Жидкие координационные комплексы, образованные гетеролитическим расщеплением галогенидов металлов. Angew. Chem. Int. Эд. 52 , 12582–12586 (2013).

    CAS Google ученый

  • 69.

    Li, M. et al. AlCl 3 / амидные ионные жидкости для электроосаждения алюминия. J. Solid State Electrochem. 21 , 469–476 (2017).

    CAS Google ученый

  • 70.

    Chu, W. et al. Недорогой электролит на основе глубокого эвтектического растворителя для аккумуляторных алюминиево-серных батарей. Energy Storage Mater. 22 , 418–423 (2019).

    Google ученый

  • 71.

    Li, M. et al. Электроосаждение алюминия из эвтектического растворителя AlCl 3 / ацетамид. Электрохим. Acta 180 , 811–814 (2015).

    CAS Google ученый

  • 72.

    Китада А., Накамура К., Фуками К. и Мурасе К. AlCl 3 -растворенный диглим в качестве электролита для электроосаждения алюминия при комнатной температуре. Электрохимия 82 , 946–948 (2014).

    CAS Google ученый

  • 73.

    Китада А., Накамура К., Фуками К. и Мурасе К. Электрохимически активные вещества в ваннах для электроосаждения алюминия с растворами AlCl 3 / глим. Электрохим. Acta 211 , 561–567 (2016).

    CAS Google ученый

  • 74.

    Li, M. et al. Электроосаждение алюминия из низкотемпературных расплавов солей карбамида, ацетамида и галогенида лития. Электрохим. Acta 185 , 148–155 (2015).

    CAS Google ученый

  • 75.

    Камат, Г., Нараянан, Б. и Санкаранараянан, С. К. Р. С. Атомистическое происхождение превосходных характеристик ионных жидких электролитов для алюминиево-ионных аккумуляторов. Phys. Chem. Chem. Phys. 16 , 20387–20391 (2014).

    CAS Google ученый

  • 76.

    Tseng, C.-H. и другие. Коррозионное поведение материалов в ионной жидкости хлорид алюминия – 1-этил-3-метилимидазолий хлорид. Электрохим. Commun. 12 , 1091–1094 (2010).

    CAS Google ученый

  • 77.

    Рид, Л. Д. и Менке, Э. Роли V 2 O 5 и нержавеющей стали в перезаряжаемых алюминиево-ионных батареях. J. Electrochem. Soc. 160 , A915 – A917 (2013 г.).

    CAS Google ученый

  • 78.

    Ши, Дж., Чжан, Дж.И Го Дж. Как избежать ловушек при исследовании аккумуляторных батарей. ACS Energy Lett. 4 , 2124–2129 (2019).

    CAS Google ученый

  • 79.

    Gao, T. et al. Перезаряжаемый аккумулятор Al / S с ионно-жидким электролитом. Angew. Chem. Int. Эд. 55 , 9898–9901 (2016).

    CAS Google ученый

  • 80.

    Ван, С.и другие. Высокопроизводительный алюминиево-ионный аккумулятор с композитным катодом из микросфер CuS @ C. АСУ Нано 11 , 469–477 (2017).

    PubMed PubMed Central Google ученый

  • 81.

    Wang, D.-Y. и другие. Усовершенствованный аккумуляторный ионно-алюминиевый аккумулятор с высококачественным катодом из натурального графита. Nat. Commun. 8 , 14283 (2017).

    CAS PubMed PubMed Central Google ученый

  • 82.

    Чой С., Го Х., Ли Г., Так Ю. Электрохимические свойства алюминиевого анода в ионном жидком электролите для аккумуляторных алюминиево-ионных батарей. Phys. Chem. Chem. Phys. 19 , 8653–8656 (2017).

  • 84.

    Wang, J., Zhang, X., Chu, W., Liu, S. & Yu, H. Алюминиево-ионный аккумулятор с температурой ниже 100 ° C на основе тройной неорганической расплавленной соли. Chem. Commun. 55 , 2138–2141 (2019).

    CAS Google ученый

  • 85.

    Song, Y. et al. Перезаряжаемый ионно-алюминиевый аккумулятор с длительным сроком службы на основе расплавленных солей. J. Mater. Chem. А 5 , 1282–1291 (2017).

    CAS Google ученый

  • 87.

    Elia, G.A. et al. Взгляд на обратимость алюминиево-графитовых батарей. J. Mater. Chem. А 5 , 9682–9690 (2017).

    CAS Google ученый

  • 88.

    Xu, C. et al. Алюминиево-ионный аккумулятор большой емкости на основе имидазол-гидрохлоридного электролита. ХимЭлектроХим 6 , 3350–3354 (2019).

    CAS Google ученый

  • Новые алюминиевые батареи для хранения возобновляемых источников энергии — pv magazine International

    Утверждается, что устройства, разработанные европейской исследовательской группой, имеют удвоенную плотность энергии по сравнению с обычными алюминиевыми устройствами. Ученые использовали катод из антрахинона вместо катода на основе графена, увеличивая плотность энергии.

    Эмилиано Беллини

    В новой концепции анод и катод изготовлены из алюминия и органического материала на основе антрахинона соответственно.

    Изображение: Йен Страндквист / Чалмерс

    Ученые из Шведского технологического университета Чалмерса и Национального химического института Словении говорят, что они создали алюминиевые батареи с более высокой плотностью энергии и потенциально широко используются для хранения возобновляемых источников энергии.

    По сравнению с типичными алюминиевыми батареями, в которых используются алюминиевый анод и графеновый катод, новое устройство имеет органический наноструктурированный катод, изготовленный из молекулы антрахинона на основе углерода.

    В статье Концепция и электрохимический механизм алюминиевого металлического анода — батареи с органическим катодом , опубликованной в Energy Storage Materials , исследователи объяснили, что антрахинон позволяет накапливать положительные носители заряда из электролита, гарантируя, что их устройство в два раза больше плотность энергии обычных алюминиевых батарей. «Поскольку новый катодный материал позволяет использовать более подходящий носитель заряда, батареи могут лучше использовать потенциал алюминия», — заявили исследователи.

    Хлор

    Однако текущая версия электролита содержит хлор, от которого исследовательская группа хочет избавиться.

    Ученые утверждают, что, хотя технология хранения алюминия далека от коммерческого производства, новое устройство сможет составить конкуренцию литий-ионным накопителям или дополнить их. «Пока плотность энергии алюминиевых батарей вдвое меньше, чем у литий-ионных батарей, но наша долгосрочная цель — достичь такой же плотности энергии», — говорится в документе.

    По данным исследовательской группы, алюминий в принципе работает лучше, чем литий-ионный, в качестве носителя заряда. «Кроме того, батареи могут быть значительно менее вредными для окружающей среды», — сказал соавтор исследования Патрик Йоханссон.

    Этот контент защищен авторским правом и не может быть использован повторно. Если вы хотите сотрудничать с нами и хотели бы повторно использовать часть нашего контента, свяжитесь с нами: [email protected]

    Изучение технологии алюминиевых батарей для морских применений

    Аккумулятор большой емкости — Yara Marine Technologies

    К Морской исполнительный 14.01.2021 07:04:05

    Yara Marine Technologies, которая в настоящее время специализируется на комплексных системах контроля выбросов для морской промышленности, объявила о выборе новой аккумуляторной технологии в качестве первой компании для своей программы ускорителей.

    Морская промышленность продемонстрировала большой интерес к потенциалу аккумуляторов как одного из элементов для достижения целей сокращения выбросов. После первоначальных обсуждений Yara считает, что новая технология аккумуляторов, которую разрабатывает начинающая компания, имеет большой потенциал благодаря ее способности генерировать энергию, уникальным свойствам, которые делают ее перезаряжаемой с минимальными потерями времени, и ее компактной эффективности.

    Начинающая компания Phoenician Energy стремится адаптировать технологию алюминиево-воздушных батарей для морских применений.Компания лицензирует разработку аккумуляторной технологии и на ее основе разработала систему 4,8 МВтч, заключенную в 20-футовый транспортный контейнер.

    «Использование компанией Phoenician Energy технологии алюминиево-воздушных аккумуляторов в морской индустрии пробудило интерес наших ученых, — говорит Томас Кониордос, генеральный директор Yara Marine Technologies. «Их контейнерная батарея особенно интересна. Концепция использует несколько последних тенденций и разработок, таких как круговая экономика и электрификация морских судов. Мы считаем, что эта технология может сыграть важную роль в более экологичной морской индустрии для будущих поколений ».

    Йеспер Хеллстрём, руководитель отдела исследований и разработок Yara Marine, объясняет, как работает система и что делает ее привлекательной для дальнейшего развития. Он объясняет, что зарядка алюминиево-воздушной батареи происходит на заводе по производству алюминия, а затем батарея фактически потребляет алюминий, который является самым распространенным металлом в земной коре. По мере того как алюминий истощается, образуется глинозем, который также является ценным товаром.Глинозем, как объясняет Хеллстрём, можно переработать обратно в алюминий на алюминиевом заводе, но он также находит применение в других отраслях промышленности.

    «Воздушно-алюминиевые батареи имеют одну из самых высоких плотностей энергии среди всех батарей, более чем в четыре раза превышающую емкость обычных литий-ионных батарей. Более высокая плотность означает, что можно достичь большей дальности, а меньшая занимаемая площадь означает больше места для прибыльных грузов, — говорит Уди Эрелл, основатель и президент Phoenician Energy. «Кроме того, мы не заряжаем нашу систему на борту, вместо этого мы заменяем ее полностью заряженной, что исключает время простоя, которое может потребоваться для зарядки обычных батарей. Затем израсходованный аккумулятор заменяют новым алюминиевым. Кроме того, алюминиево-воздушные батареи не теряют емкость, когда они не используются, и не разлагаются со временем. Кроме того, они безопасны по своей сути и не допускают скачка температуры ».

    Вместе с Yara Marine Technologies, Phoenician Energy перейдет на следующий этап.Компания рассчитывает получить доступ к опыту Yara в области проектирования и закупок, а также в производстве и установке.

    Акселератор — это шестимесячная программа, после которой Yara Marine Technologies может инвестировать в компанию и ее технологии. Программа, запущенная в 2020 году, направлена ​​на выявление перспективных новых зеленых технологий для морской индустрии и оказание помощи этим начинающим компаниям.

    аккумуляторных ящиков для грузовиков | Merritt Aluminium Products

    Преимущества аккумуляторных ящиков Merritt

    Для водителей грузовиков. С дополнительными батареями, упакованными в ящик под грузовиком или установленными сбоку от платформы, вам не нужно беспокоиться о том, что вы застрянете в дороге из-за разряженной батареи. Эти аккумуляторные батареи также позволяют запускать любое ваше оборудование в грузовике без фактического запуска двигателя.

    Кроме того, наши боксы поставляются с комплектом удержания аккумулятора. Каждая дополнительная батарея в безопасности, независимо от того, как быстро вы водите машину. И вам не нужно тратить много времени на установку или извлечение каждой батареи внутри коробки.

    Для владельцев грузовиков. Наши аккумуляторные ящики бывают разных стилей, чтобы удовлетворить ваши потребности. Если есть возможность оборудовать ваши грузовики аккумуляторными ящиками на боковой раме, у нас есть для вас несколько размеров и моделей. Также доступен вариант в рамке или в стеке. Независимо от того, какой стиль вы выберете, рассчитывайте на прочный и долговечный батарейный отсек, но при этом достаточно легкий для снижения веса.

    Кроме того, наши аккумуляторные ящики быстро и легко устанавливаются. Для наших вариантов крепления на боковой раме требуется монтажный комплект без сверления, в то время как наши внутрирамные коробки даже поставляются с специальным монтажным комплектом.Мы помогаем вам сэкономить время при установке, так же как мы помогаем водителям грузовиков не зависать на разряженной батарее и задерживать операции.

    Для менеджеров по запчастям. Отличительной чертой изделий Merritt Aluminium является прочность. Все наши ящики изготовлены из высококачественного алюминиевого сплава, что обеспечивает небольшой вес, но при этом высокую прочность, что обеспечивает долговечность. Вы можете рассчитывать на наши аккумуляторные ящики, чтобы произвести впечатление на любого из своих клиентов. Плюс в том, что мы предлагаем разные модели.

    Кроме того, мы являемся производителем, с которым легко работать.Наш процесс покупки прост: позвоните или отправьте электронное письмо, чтобы разместить заказ, а затем мы отправим ваш запрос в ближайшее к вам место Merritt для быстрой доставки.

    Почему выбирают Мерритт?

    Как ведущий производитель грузовых автомобилей в Северной Америке, Merritt Aluminium Products предлагает следующие преимущества:

    • Высококачественные материалы. Мы гордимся своими алюминиевыми материалами и технологическими процессами, которые помогают нам создавать прочные аккумуляторные ящики, которые не добавляют значительного веса любому полугрузовику.
    • 11 полностью укомплектованных складов. Наша компания имеет множество складов по всей территории США, что позволяет нам отправлять товары в любую точку страны всего за несколько дней.
    • Красивые аккумуляторные ящики. Наши аккумуляторные ящики с алмазной отделкой станут ярким дополнением к любой стороне или платформе полуприцепа.

    Готовы испытать преимущество Мерритта? Свяжитесь с нами, чтобы сделать заказ.

    % PDF-1.6 % 290 0 объект > endobj 291 0 объект > endobj 289 0 объект > endobj 286 0 объект > endobj 287 0 объект > endobj 288 0 объект > endobj 292 0 объект > endobj 293 0 объект > endobj 298 0 объект > endobj 299 0 объект > endobj 297 0 объект > endobj 294 0 объект > endobj 295 0 объект > endobj 296 0 объект > endobj 285 0 объект > endobj 274 0 объект > endobj 275 0 объект > endobj 276 0 объект > endobj 273 0 объект > endobj 270 0 объект > endobj 271 0 объект > endobj 272 0 объект > endobj 277 0 объект > endobj 282 0 объект > endobj 283 0 объект > endobj 284 0 объект > endobj 281 0 объект > endobj 278 0 объект > endobj 279 0 объект > endobj 280 0 объект > endobj 300 0 объект > endobj 321 0 объект > endobj 322 0 объект > endobj 320 0 объект > endobj 317 0 объект > endobj 318 0 объект > endobj 319 0 объект > endobj 323 0 объект > endobj 324 0 объект > endobj 329 0 объект > endobj 330 0 объект > endobj 328 0 объект > endobj 325 0 объект > endobj 326 0 объект > endobj 327 0 объект > endobj 316 0 объект > endobj 305 0 объект > endobj 306 0 объект > endobj 307 0 объект > endobj 304 0 объект > endobj 301 0 объект > endobj 302 0 объект > endobj 303 0 объект > endobj 308 0 объект > endobj 313 0 объект > endobj 314 0 объект > endobj 315 0 объект > endobj 312 0 объект > endobj 309 0 объект > endobj 310 0 объект > endobj 311 0 объект > endobj 228 0 объект > endobj 229 0 объект > endobj 230 0 объект > endobj 227 0 объект > endobj 224 0 объект > endobj 225 0 объект > endobj 226 0 объект > endobj 231 0 объект > endobj 236 0 объект > endobj 237 0 объект > endobj 238 0 объект > endobj 235 0 объект > endobj 232 0 объект > endobj 233 0 объект > endobj 234 0 объект > endobj 223 0 объект > endobj 212 0 объект > endobj 213 0 объект > endobj 214 0 объект > endobj 211 0 объект > endobj 208 0 объект > endobj 209 0 объект > endobj 210 0 объект > endobj 215 0 объект > endobj 220 0 объект > endobj 221 0 объект > endobj 222 0 объект > endobj 219 0 объект > endobj 216 0 объект > endobj 217 0 объект > endobj 218 0 объект > endobj 259 0 объект > endobj 260 0 объект > endobj 261 0 объект > endobj 258 0 объект > endobj 255 0 объект > endobj 256 0 объект > endobj 257 0 объект > endobj 262 0 объект > endobj 267 0 объект > endobj 268 0 объект > endobj 269 ​​0 объект > endobj 266 0 объект > endobj 263 0 объект > endobj 264 0 объект > endobj 265 0 объект > endobj 254 0 объект > endobj 243 0 объект > endobj 244 0 объект > endobj 245 0 объект > endobj 242 0 объект > endobj 239 0 объект > endobj 240 0 объект > endobj 241 0 объект > endobj 246 0 объект > endobj 251 0 объект > endobj 252 0 объект > endobj 253 0 объект > endobj 250 0 объект > endobj 247 0 объект > endobj 248 0 объект > endobj 249 0 объект > endobj 331 0 объект > endobj 332 0 объект > endobj 415 0 объект > endobj 416 0 объект > endobj 414 0 объект > endobj 411 0 объект > endobj 412 0 объект > endobj 413 0 объект > endobj 417 0 объект > endobj 418 0 объект > endobj 423 0 объект > endobj 424 0 объект > endobj 422 0 объект > endobj 419 0 объект > endobj 420 0 объект > endobj 421 0 объект > endobj 410 0 объект > endobj 399 0 объект > endobj 400 0 obj > endobj 401 0 объект > endobj 398 0 объект > endobj 395 0 объект > endobj 396 0 объект > endobj 397 0 объект > endobj 402 0 объект > endobj 407 0 объект > endobj 408 0 объект > endobj 409 0 объект > endobj 406 0 объект > endobj 403 0 объект > endobj 404 0 объект > endobj 405 0 объект > endobj 425 0 объект > endobj 446 0 объект > endobj 447 0 объект > endobj 445 0 объект > endobj 442 0 объект > endobj 443 0 объект > endobj 444 0 объект > endobj 448 0 объект > endobj 449 0 объект > endobj 454 0 объект > endobj 455 0 объект > endobj 453 0 объект > endobj 450 0 объект > endobj 451 0 объект > endobj 452 0 объект > endobj 441 0 объект > endobj 430 0 объект > endobj 431 0 объект > endobj 432 0 объект > endobj 429 0 объект > endobj 426 0 объект > endobj 427 0 объект > endobj 428 0 объект > endobj 433 0 объект > endobj 438 0 объект > endobj 439 0 объект > endobj 440 0 объект > endobj 437 0 объект > endobj 434 0 объект > endobj 435 0 объект > endobj 436 0 объект > endobj 353 0 объект > endobj 354 0 объект > endobj 355 0 объект > endobj 352 0 объект > endobj 349 0 объект > endobj 350 0 объект > endobj 351 0 объект > endobj 356 0 объект > endobj 361 0 объект > endobj 362 0 объект > endobj 363 0 объект > endobj 360 0 объект > endobj 357 0 объект > endobj 358 0 объект > endobj 359 0 объект > endobj 348 0 объект > endobj 337 0 объект > endobj 338 0 объект > endobj 339 0 объект > endobj 336 0 объект > endobj 333 0 объект > endobj 334 0 объект > endobj 335 0 объект > endobj 340 0 объект > endobj 345 0 объект > endobj 346 0 объект > endobj 347 0 объект > endobj 344 0 объект > endobj 341 0 объект > endobj 342 0 объект > endobj 343 0 объект > endobj 384 0 объект > endobj 385 0 объект > endobj 386 0 объект > endobj 383 0 объект > endobj 380 0 объект > endobj 381 0 объект > endobj 382 0 объект > endobj 387 0 объект > endobj 392 0 объект > endobj 393 0 объект > endobj 394 0 объект > endobj 391 0 объект > endobj 388 0 объект > endobj 389 0 объект > endobj 390 0 объект > endobj 379 0 объект > endobj 368 0 объект > endobj 369 0 объект > endobj 370 0 объект > endobj 367 0 объект > endobj 364 0 объект > endobj 365 0 объект > endobj 366 0 объект > endobj 371 0 объект > endobj 376 0 объект > endobj 377 0 объект > endobj 378 0 объект > endobj 375 0 объект > endobj 372 0 объект > endobj 373 0 объект > endobj 374 0 объект > endobj 207 0 объект > endobj 107 0 объект [/ Indexed / DeviceRGB 255 20 0 R] endobj 108 0 объект [/ Indexed / DeviceRGB 255 24 0 R] endobj 105 0 объект [104 0 R] endobj 106 0 объект > endobj 109 0 объект [/ Indexed / DeviceRGB 255 31 0 R] endobj 112 0 объект [/ Indexed / DeviceRGB 255 35 0 R] endobj 113 0 объект [/ Indexed / DeviceRGB 248 43 0 R] endobj 110 0 объект [/ Indexed / DeviceRGB 255 36 0 R] endobj 111 0 объект [/ Indexed / DeviceRGB 250 37 0 R] endobj 98 0 объект [226 0 438 0 0 0 0 0 0 0 0 0 0 306 267 430 507 507 507 507 507 0 0 507 0 0 276 0 0 0 0 0 0 606 561 529 630 488 459 0 631 0 0 0 423 874 659 0532 0 563 473 0 0 0 906 0 0 0 0 0 0 0 0 0 494 0 418 0 503 316 474 537 246 0480 246 0 537 538 0 0 355 399 347 537 0 745 459 474] endobj 99 0 объект > endobj 96 0 объект > endobj 97 0 объект > endobj 100 0 объект > endobj 103 0 объект [0 [507] 3 [226] 94 [473] 454 [459] 842 [326] 863 [435] 876 [430] 919 [438] 1004 [507 507 507] 1008 [507]] endobj 104 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 114 0 объект [/ Indexed / DeviceRGB 255 44 0 R] endobj 126 0 объект [147 0 R 148 0 R 152 0 R 154 0 R 156 0 R 157 0 R 163 0 R 171 0 R 172 0 R 173 0 R 174 0 R 175 0 R 176 0 R 177 0 R 178 0 R 179 0 R 180 0 R 181 0 R 149 0 R 150 0 R 151 0 R ] endobj 127 0 объект [204 0 R 205 0 R 206 0 R 208 0 R 153 0 R 339 0 R 340 0 R 341 0 R 342 0 R 343 0 R 211 0 R 210 0 R 209 0 R 212 0 R 213 0 R 344 0 R 345 0 R] endobj 124 0 объект > endobj 125 0 объект > endobj 128 0 объект [215 0 R 216 0 R 217 0 R 222 0 R 155 0 R 337 0 R 220 0 R 338 0 R 218 0 R] endobj 131 0 объект [241 0 R 242 0 R 243 0 R 244 0 R 245 0 R 246 0 R 247 0 R 248 0 R 249 0 R 250 0 R 251 0 R 252 0 R 253 0 R 254 0 R 160 0 R 331 0 R 332 0 R 256 0 R 255 0 R] endobj 132 0 объект [258 0 R 259 0 R 263 0 R 264 0 R 268 0 R 269 0 R 161 0 R 162 0 R 164 0 R 329 0 R 330 0 R 261 0 R 260 0 R 327 0 R 328 0 R 266 0 R 265 0 R 325 0 R 326 0 R 271 0 R 270 0 R ] endobj 129 0 объект [223 0 R 224 0 R 225 0 R 226 0 R 231 0 R 158 0 R 333 0 R 334 0 R 229 0 R 335 0 R 336 0 R 227 0 R] endobj 130 0 объект [232 0 R 233 0 R 234 0 R 235 0 R 236 0 R 237 0 R 238 0 R 239 0 R 240 0 R 159 0 R ] endobj 117 0 объект [/ Indexed / DeviceRGB 254 56 0 R] endobj 118 0 объект [/ Indexed / DeviceRGB 238 55 0 R] endobj 115 0 объект [/ Indexed / DeviceRGB 248 45 0 R] endobj 116 0 объект [/ Indexed / DeviceRGB 255 51 0 R] endobj 119 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 120 0 объект > endobj 121 0 объект > endobj 456 0 объект > endobj 483 0 объект > endobj 481 0 объект [220 0 0 0 0 0 0 0 0 0 0 0 0 337 0 0 0 592 592 0 0 0 0 0 0 0280 0 0 0 0 0 0 652 0 573 705 578 0 0 0 350 0 0 551 846 679 695 614 0 662 513 639 676 0 961 0 0 0 0 0 0 0 0 0 535 591 0 0 531 0 520 0 314 0 0 308 0 604 569 597 0 461 0 365 597] endobj 482 0 объект > endobj 484 0 объект [226 326 0 0 0 0 0 0 303 303 0 0250 306 252 386 507 507 507 507 507 507 507 507 507 507 0 0 0 0 0 0 0 579 544 533 615 0 0 0 623 252 0 0 0 0 646 662 517 0 543 459 487 0 0 890 0 487 0 0 0 0 0 0 0 479 525 423 525 498 305 471 525 230 0 455 230 799 525 527 525 525 349 391 335 525 452 715 433 453 395] endobj 485 0 объект > endobj 76 0 объект > endobj 486 0 объект > endobj 487 0 объект [250 0 408 0 0 0 0 0 333 333 0 0250 333250 278 500 500 500 500 500 500 500 0500 500 278 278 0 0 0 0 0 722 667 667 722 611 556 722 722 333 0 0 611 889 722 722 556 722 667 556 611 722 722 944 722 722 0 0 0 0 0 0 0 444 500 444 500 444 333 500 500 278 278 500 278 778 500 500 500 500 500 333 389 278 500 500 722 500 500] endobj 474 0 объект [/ Indexed / DeviceRGB 255 468 0 R] endobj 475 0 объект > endobj 457 0 объект > endobj 473 0 объект > / Шрифт> >> / Поля [] >> endobj 476 0 объект > endobj 479 0 объект > endobj 480 0 объект > endobj 477 0 объект > endobj 478 0 объект [477 0 R] endobj 77 0 объект [278 333 0 0 0 0 0 0 0 0 0 0 0 333 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 722 0 0 0 667 0 0 0 278 0 0 0 0 0 0 667 0 0 667 0 0 0 944 0 0 0 0 0 0 0 0 0 556 611 556 611 556 333 611 611 278 0 0 278 889 611 611 611 611 389 556 333 611 556 778 0 556] endobj 89 0 объект > endobj 90 0 объект [94 0 R] endobj 87 0 объект > endobj 88 0 объект [250 0 0 0 0 0 0 0 0 0 0 0 0 0250 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 611 611 667 0611 0 0 0 0 0 0 0 0 0 0611 0 0500 0 0 0 0 0 0 0 0 0 0 0 0 0500 0 444 500 444 278 0 500 278 0 0 278 722 500 500 0 0 389 389 278 0 0 667 444 444] endobj 91 0 объект > endobj 94 0 объект > endobj 95 0 объект > endobj 92 0 объект > endobj 93 0 объект > endobj 80 0 объект [0 [507] 842 [326] 862 [418 418]] endobj 81 0 объект > endobj 78 0 объект > endobj 79 0 объект > endobj 82 0 объект [81 0 R] endobj 85 0 объект > endobj 86 0 объект [250 0 0 0 0 0 0 0 333 333 0 0 0 0 0 0500 500 0 0 0 0 0500 0 0 0 0 0 0 0 0 0 667 0 0 0 0 0 0 0 0 0 0 0 0 0 722 0 0 667 556 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 278 0 556 0 0 0 0 0 0 0 0 0 0 444] endobj 83 0 объект > endobj 84 0 объект [250 0 0 0 0 0 0 0 0 0 0 0 0 0 0 278 500 500 0 0 0 0 0500 0 0 0 0 0 0 0 0 0 722 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 722 556] endobj 181 0 объект > endobj 182 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 183 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 174 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 188 0 объект > endobj 201 0 объект > endobj 200 0 объект > endobj 203 0 объект > endobj 202 0 объект > endobj 199 0 объект > endobj 196 0 объект > endobj 195 0 объект > endobj 198 0 объект > endobj 197 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 189 0 объект > endobj 206 0 объект > endobj 192 0 объект > endobj 205 0 объект > endobj 204 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 136 0 объект [182 0 R 183 0 R 184 0 R 185 0 R 186 0 R 187 0 R 188 0 R 189 0 R 190 0 R 191 0 R ] endobj 135 0 объект [300 0 R 304 0 R 305 0 R 306 0 R 307 0 R 308 0 R 309 0 R 311 0 R 312 0 R 313 0 R 314 0 R 315 0 R 316 0 R 317 0 R 318 0 R 169 0 R 170 0 R 310 0 R 301 0 R 303 0 R 302 0 R ] endobj 138 0 объект [200 0 R 201 0 R 454 0 R 455 0 R 455 0 R 455 0 R 455 0 R 452 0 R 453 0 R 453 0 R 453 0 R 453 0 R 451 0 R 448 0 R 447 0 R 446 0 R 443 0 R 442 0 R 441 0 R 438 0 R 437 0 R 436 0 R 433 0 R 432 0 R 431 0 R 428 0 R 427 0 R 426 0 R 423 0 R 422 0 R 421 0 R 418 0 R 417 0 R 416 0 R 413 0 R 412 0 R 411 0 R 408 0 R 407 0 R 406 0 R 403 0 R 402 0 R 401 0 R 398 0 R 397 0 R 396 0 R 393 0 R 392 0 R 391 0 R 388 0 R 387 0 R 386 0 R 383 0 R 382 0 R 381 0 R 378 0 R 377 0 R 376 0 R 373 0 R 372 0 R 371 0 R 368 0 R 367 0 R 366 0 R 203 0 R ] endobj 137 0 объект [192 0 R 193 0 R 194 0 R 195 0 R 196 0 R 197 0 R 198 0 R 199 0 R] endobj 134 0 объект [289 0 R 290 0 R 291 0 R 296 0 R 297 0 R 298 0 R 299 0 R 168 0 R 292 0 R 293 0 R 294 0 R] endobj 139 0 объект [140 0 R 141 0 R 142 0 R 143 0 R 144 0 R 145 0 R] endobj 150 0 объект > endobj 133 0 объект [273 0 R 274 0 R 278 0 R 279 0 R 283 0 R 284 0 R 285 0 R 165 0 R 166 0 R 167 0 R 323 0 R 324 0 R 276 0 R 275 0 R 321 0 R 322 0 R 281 0 R 280 0 R 319 0 R 320 0 R 287 0 R 286 0 R] endobj 149 0 объект > endobj 141 0 объект > endobj 144 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 145 0 объект > endobj 140 0 объект > endobj 148 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 151 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 165 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 160 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 157 0 объект > endobj 156 0 объект > endobj 488 0 объект > endobj 458 0 объект > endobj 472 0 объект > / Фильтр / FlateDecode /Я БЫ [ ] / Указатель [458 32] / Инфо 457 0 R / Длина 88 / Назад 1196281 / Корень 459 0 R / Размер 490 / Тип / XRef / Вт [1 3 1] >> транслировать hbbd«b`}

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
