Монтаж радиаторов отопления своими руками- правила установки батарей

Содержание статьи:

Вопрос замены отслуживших свое радиаторов отопления или установки в тепловую сеть дополнительных батарей рано или поздно встает в полный рост перед каждым хозяином частного дома или городской квартиры. Причиной могут быть частые протечки, некомфортные температурные условия, непривлекательный внешний вид, устаревание отопительных приборов и другие факторы. Из данной статьи вы узнаете, как провести монтаж радиаторов отопления своими руками в соответствии со всеми требованиями СНиП.

С чего начать установку радиаторов отопления

Подготовительные работы: перекрываем подачу теплоносителя

Чтобы убрать старую батарею и поставить новую, нужно остановить циркуляцию теплоносителя в системе. Если для каждой отдельной батареи предусмотрена собственная запорно-регулирующая арматура, то много времени перекрытие потока не займет. Просто закручиваем соответствующие вентили, и подача жидкости в трубу прекращается. В случае же, если радиаторы подключены напрямую к теплосети, придется перекрывать весь стояк.

Вентили перекрытия (красные, в правой части батареи). При такой схеме теплоноситель быстро перекрывают с помощью вентилей, батарею демонтируют и заменяют новой

Если место проведения работ – загородный дом, то беспокоиться не о чем. В частном доме при необходимости отопление можно отключить в любое время. А вот при установке батарей в многоэтажном доме, когда все радиаторы подключены к теплосети напрямую и не могут быть перекрыты локально, в процесс придется вовлекать и соседей.

Предупреждаем соседей и местные коммунальные службы

Чтобы демонтаж радиатора отопления прошел без сучка без задоринки, следуйте плану:

• рассчитываем продолжительность работ как можно точнее и с запасом;
• все оборудование, материалы, инструменты, детали приобретаем заранее;
• договариваемся с обслуживающей компанией об отключении отопительной системы на расчетный период. Услуга может быть платной. Заранее уточните, сколько нужно заплатить в вашем случае;
• хотя бы за день до начала работ развешиваем в подъезде объявления, чтобы предупредить жильцов;
• в назначенное время проверяем блокировку стояка и приступаем к установке.

Данный план актуален только в отопительный период. Летом теплоносителя в трубах обычно нет. Вам нужно только уточнить этот момент у местного слесаря, и можно приступать к работе. Поэтому рекомендуем проводить монтажные работы в многоэтажном доме именно в этот период.

Приступаем к установке радиаторов

Правила монтажа радиаторов отопления

Все предварительные работы произведены, соседи и управляющая компания предупреждены, старый прибор успешно демонтирован. Теперь пора приступать к установке новых отопительных приборов. Правила установки прописаны в нормативах четко. Они следующие:

• расстояние от низа батареи до пола – не меньше 6 см;
• расстояние от верхней плоскости прибора до подоконника – минимум 10 см;
• радиатор не должен соприкасаться с поверхностью стены. Минимальное расстояние – 5 см;
• если радиатор ставится под оконным проемом, совокупная ширина его секций должна составлять 50-75% от ширины подоконника;
• батарея устанавливается с небольшим наклоном (не более 1˚), чтобы в верхней области не скапливался воздух.

Установка радиатора под окном. Минимальный отступ от края подоконника и пола. Процентные соотношения ширины батареи и подоконника

Регулировка угла наклона батареи

Важно знать! Если монтаж отопительных радиаторов произведен без учета указанных в нормативной документации углов, отступов и соотношений – эффективность теплоотдачи батарей будет значительно снижена.

Собираем секции радиатора в единое целое

Если радиатор секционный, то предварительно нужно собрать его в цельную батарею. Радиаторные блоки соединяются с помощью ниппелей, которые закручиваются специальными ключами на длинной ручке. Между соединяемыми секциями для обеспечения достаточной герметичности ставятся прокладки из резины или паронита.

Соединение блоков секционного радиатора с помощью ниппелей

Важно знать! Качество сборки батареи легко проверить. Просто пропустите через нее сжатый воздух.

Завершающий этап монтажа

Радиатор собран, проверен и подвешен на стальную арматуру. Осталось только подключить его к системе отопления дома. Действия стандартные: просто соединяем радиатор с трубопроводом с помощью сгонов и соединительных втулок, где нужно, ставим запорную арматуру. Резьбовые соединения закрепляем соответствующими материалами: фум-лента, строительный лен и т.д.

Варианты подключения радиаторов к трубопроводу

Важно знать! Закрепляющий материал наматываем по ходу резьбы, то есть по часовой стрелке, для правой резьбовой нарезки и против часовой стрелки – для левой резьбы.

Сколько витков нужно для создания наиболее прочного крепления, решаете вы. Мастера-монтажники считают, что не нужно закручивать соединения до самого конца резьбовой нарезки – хватит 4-5 витков. Для надежности можно обработать соединение герметиком, например, полимерной пастой.

Как вы поняли из данного обзора, монтаж и ремонт радиаторов отопления своими руками – задача посильная. После проведения всех процедур покрасьте радиатор, если это нужно, и аккуратно запустите тепловую систему. Все будет отлично работать.

Стоит ли экономить на монтаже батарей, выполняя работу самостоятельно, – личное дело владельца. Однако не забудьте и об альтернативном варианте – профессиональной установке элементов теплосети. Стоимость монтажа радиаторов отопления в этом случае может оказаться не такой уж и неподъемной, плюс, вы сэкономите уйму времени, сил и нервов.

Понравилась статья? Поделитесь с друзьями:

Монтаж радиаторов отопления своими руками

К одним из элементов водяной системы отопления относятся радиаторы, которые могут отличаться размерами, материалом изготовления, мощностью и другими параметрами. Эффективность обогрева с их помощью зависит от выбора вида изделий и соблюдения технологии монтажа. Кроме того, важен правильный расчет радиаторов отопления, на основании которого они приобретаются.

Ошибка при определении количества батарей может привести к переизбытку тепла и лишним расходам или недостаточно комфортной температуре в помещении. Поэтому, осуществляя монтаж системы отопления частного дома, следует подобрать оптимальный вариант радиаторов и тщательно рассчитать их количество.

Выбор радиаторов отопления

виды радиаторов отопления

В зависимости от вида материала, из которого изготовлены радиаторы, они характеризуются как своими достоинствами, так и недостатками и они могут быть:

Изделия из чугуна обладают высокой устойчивостью к воздействию коррозии и низким уровнем износа, поэтому не требовательны к качеству теплоносителя. При этом чугунные радиаторы отличаются также долговечностью, относительно небольшой стоимостью и высокой теплоотдачей.

К их недостаткам можно отнести значительный вес, затрудняющий монтаж, высокую тепловую инертность, небольшую поверхность теплоотдачи, восприимчивость к ударным нагрузкам и неприглядным дизайном продукции массового производства и значительной стоимостью изделий с интересным оформлением.

Они характеризуются высокой теплоотдачей и низкой степенью тепловой и инерции, благодаря повышенному гидравлическому сопротивлению.

Главными недостатками, которыми обладают стальные панельные радиаторы отопления, являются ускоренная коррозия, небольшая площадь поверхности нагрева и более низкое рабочее давление.

Для изготовления этих радиаторов используется сталь и алюминий и они сочетают в себе эксплуатационные свойства алюминиевых и стальных панельных. Благодаря особенностям конструкции предотвращается негативное воздействие носителя и отсутствует склонность к вступлению в химическую реакцию с ним, что позволяет избежать коррозии. К недостаткам биметаллических радиаторов относятся высокая стоимость и множество поддельной продукции.

Они производятся из сплава алюминия с добавлением кремния и могут быть литыми или экструзионными. Алюминиевые радиаторы отличаются небольшим весом, что обусловлено характеристиками материала, высоким уровнем теплоотдачи и рабочего давления, а также большой скоростью нагрева помещения.

Главным их недостатком является способность вступать в химическую реакцию с носителем, а значит повышенные требования к качеству носителя

Выбор определенного типа радиаторов осуществляют с учетом особенностей                            конкретной водяной отопительной системы и ее параметров.

Как выполнить расчет радиаторов отопления

Для того чтобы узнать количество радиаторов, которое будет оптимальным для обогрева определенного помещения, необходимо знать его площадь, причем расчет производится для каждой комнаты отдельно. Мощность отопительных приборов вычисляется или используется указанная производителем.

Согласно положением СНиП на 1м2 помещения со средней высотой потолков (2,7м) приходится около 100 Вт тепловой мощности.

Расчет радиаторов отопления осуществляется по следующей формуле:

Q=S×100 Вт, где

S — это площадь помещения;

Q — мощность радиатора.

Количество секций батарей отопления вычисляют по формуле:

K= Sx100/Q, где

K — число секций радиатора

Ее можно использовать и при расчете чугунных радиаторов, 1 ребро — 1 секция.

Количество радиаторов зависит от числа оконных проемов в помещении.

Если комната, где устанавливаются батареи отопления, — угловая, то полученные при расчете данные увеличивают на 20 %.

При наличии пластиковых окон мощность обогревательных приборов уменьшают на 200 Вт.

Монтаж радиатора отопления своими руками

монтаж радиаторов отопления фото

Перед началом установки радиаторов отопления необходимо выяснить схему устройства, который использовался при монтаже водяной отопительной системы: двухтрубная или однотрубная. В зависимости от типа разводки подбирается дополнительное оснащение.

Если осуществляется монтаж радиатора отопления своими руками в системе, выполненной по однотрубной схеме, то потребуется байпас. Он используется для перекрывания обогревательных приборов в случае обнаружения неполадок. Благодаря байпасу можно изолировать поврежденный радиатор, не отключая всю систему. Тип радиатора и вид схемы подключения отопления влияют на выбор соединительных элементов и запорной арматуры. Понадобятся муфты, ниппели, уголки, переходники, а для соединения радиатора и трубопровода потребуются сгоны с втулками, которые позволят избежать сварочных работ.

Монтаж батарей отопления своими руками включает следующие этапы:

1. Выполнение разметки расположения обогревательных приборов и установку их креплений.

2. Навешивание радиаторов с контролем соответствия горизонтальной и вертикальной плоскости с помощью уровня.

3. Из батареи выкручивают все заглушки и соединяют его с контуром, используя байпас или сгон с втулкой. Места стыковки сгонов и трубопровода герметизируют с помощью специального материала или соединяют сваркой, при этом отопительные приборы должны располагаться с уклоном в сторону носителя.

4. Для обеспечения спуска воздушной пробки радиаторы оснащаются краном Маевского.

5. Монтаж радиатора отопления своими руками завершается выполнением опрессовки, чтобы исключить протечки.

При размещении батарей отопления под оконными проемами их размер не должен превышать 50-75% от ширины окна

При установке радиатора под окном зазор между ним и полом должен быть не меньше 6 см, а между подоконником и отопительным прибором – не менее 10см.

 Видео с примером установки радиатора отопления:

монтаж батарей, своими руками в квартире, самостоятельно по видео в частном доме

Установка радиаторов отопления включает несколько последовательных этапов

Установка отопительных приборов – процесс ответственный и трудоемкий. Важно знать не только саму процедуру выполнения работ, но и такие нюансы, как на каком расстоянии вешать радиаторы. Многое зависит и от материала изготовления батарей. Но при желании собрать конструкцию можно своими силами.

Как выбрать радиатор отопления для монтажа своими руками

Радиаторы классифицируются за материалом изготовления. Так выделяют чугунные, алюминиевые и медные батареи. У каждого варианта есть свои плюсы и минусы.

Чугун отличается высокой теплоотдачей. Для материала требуется больше времени для прогрева, но и тепло удерживается дольше. Изделия получаются тяжелыми, всего одна секция может весить 10 кг. К тому же периодически батареи потребуется подкрашивать.

Главное достоинство чугуна – способность выдержать температуру теплоносителя до 150 градусов. При этом состав жидкость не имеет особого значения.

Алюминий считается наиболее популярным материалом для радиаторов. Причиной этому служит хорошая теплоотдача, небольшая стоимость и податливость. Так из алюминия можно изготовить батарею любой конфигурации.

Минусы алюминиевых радиаторов:

1. Плохо воспринимают перепады давления. При высоких перепадах конструкция может лопнуть.
2. Требовательные к состоянию теплоносителя. Из-за плохого качества воды материал подвергается коррозии.

Стальные батареи выпускаются в форме монолитных блоков, а не секций. Такие варианты больше подходят для индивидуальной системы отопления. Достоинства и недостатки стальных радиаторов находятся в равных количествах. Среди плюсов выделяют высокую теплоотдачу. Но сталь быстро ржавеет.

Все чаще для батарей используют сплавы металлом. Так алюминий соединяют со сталью или медью. Это повышает тепловые характеристики материала. При этом отмечают прочность, легкость и стойкость изделий. Из минусов только высокая стоимость.

Способы монтажа радиаторов отопления

Крепить радиаторы может каждый, ведь система достаточно простая. Но при этом важно соблюдать строительные правила и нормы.

Согласно им выделяют несколько способов монтажа.

Методы установки батарей:

• Боковой;
• Нижний;
• Диагональный.

Боковое подключение встречается намного чаще. Ввод и вывод трубы монтируется с одной стороны радиатора. Правда подсоединение к штуцерам отличается, так вводная скрепляется с верхним, а выводная – с нижним.

Данный вариант предусматривает определенный интервал между штуцерами. Иначе батарея будет не полностью прогреваться. Если сам радиатор имеет много секций, то придется использовать удлинитель.

Нижняя сборка предусматривает соединение вводной трубы с нижним штуцером на одной стороне, а выводной – с нижним на другой стороне.

Иногда оба штуцера размещены на дне. В этом случае монтируется нижнее подключение. Но данный вариант уменьшает теплоотдачу.

Диагональный вариант считается самым лучшим. Вводная труба подключается к штуцеру сверху, а выводная – снизу. Там максимально минимизируются теплопотери.

Подключение подразделяют на последовательное и параллельное. Первый вариант подразумевает вывод одной трубы входом для другой. Это замкнутая система, требующая установки бойпаса. Это специальная трубка, соединяющая входной и выводной патрубок. Параллельное подключение подразумевает разный отвод для каждой трубы.

Схема и правила установки отопления

Каждый вариант подключения может использоваться в однотрубной и двухтрубной конструкции. Первый вариант подразумевает монтаж радиаторов одной системой, где жидкость стекает сверху вниз. В частном доме такая система невыгодная, так как нижние радиаторы прогреваются плохо.

Двухтрубная схема имеет больше преимуществ. Горячая жидкость поступает в один стояк, а выводится в другой. Такая разводка часто встречается в домах, так как способна обогреть все помещения.

Правила самостоятельного монтажа батарей:

1. Радиатор должен быть размещен горизонтально, без перекосов;
2. Между верхней частью и подоконником должно быть расстояние 5-10 см;
3. От пола до батареи предусматривается интервал в 8-12 см;
4. От радиаторного оборудования к стене предусматривают щель в 2-5 см;
5. Затягивать клапан следует с максимальным усилием в 12 кг, работы лучше выполнять динамометрическим ключом.

Процесс установки состоит из нескольких этапов. Сначала потребуется демонтировать старый радиатор. Затем определяются с местом, фиксируют кронштейны и навешивают батареи. Дальше устанавливают запорную арматуру и подключают трубы. В теории все просто, но практика имеет множество нюансов.

Выбор места установки батарей отопления в частном доме

Чтобы повесить прибор своими руками, стоит помнить, что патрубки подвода к батареям монтируются с небольшим уклоном навстречу теплоносителю. При перекосах и строго вертикальном размещении в батареях может скапливаться воздух.

Центральная ось радиатора должна совпадать с центральной осью окна.

Допускаются небольшие отклонения в пару сантиметров. Визуально все должно быть ровно. Но это необязательное условие, чтобы поставить радиатор.

Рекомендации к определению местоположения:

1. Уклон подводящих труб должен составлять 0,005-0,01. Это означает, что каждый погонный метр трубопровода наклоняется на полсантиметра.
2. От пола к радиатору соблюдают интервал 6-10 см, от подоконника – 5-10 см, от стены – 2-5 см.
3. В обязательном порядке соблюдается горизонтальное и вертикальное направление.

Чтобы увеличить теплоотдачу прибора, перед монтажом можно провести некоторые манипуляции. Так устанавливают щит из теплоотражающего материала. Или выполнить покрытие средством с аналогичными свойствами.

Установка батарей отопления: подготовительные работы

Сначала потребуется снять старые батареи. Для этого отключают подачу воды. Также можно просто перекрыть запорный вентиль. При подключении системы к магистрали перекрывается стояк. В частном доме определение оптимального время работ полностью зависит от пожеланий хозяина.

Подготовительные работы перед заменой радиаторов:

1. Определиться с длительностью выполнения работ;
2. Позаботиться о всех инструментах и материалах;
3. Получить разрешение на отключение сети в обслуживающей компании, за это придется заплатить;
4. Перекрыть стояк в разрешенное время.

Данная последовательность работ выполняется в период отопления. В летнее время жидкости в трубах нет. Данную информацию можно уточнить в слесаря, который обслуживает дом. Именно поэтому замена батарей актуальная в теплое время года.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

1. Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
2. Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
3. Потом монтируют кронштейны. Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
4. Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Во время монтажа не нужно снимать с радиаторов защитную пленку.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Как установить радиатор отопления самостоятельно (видео)

Чтобы установить батареи в квартире, не потребуется особых навыков. Достаточно получить должные разрешения. Устанавливать радиаторы следует, опираясь на строительные нормы и последовательную инструкцию. Чтобы закрепить прибор на высоте, используется американка и кронштейны. Для напольной установки используется подставка. Последовательность сборки приборов одинаковая, особенности качаются материалов изготовления.

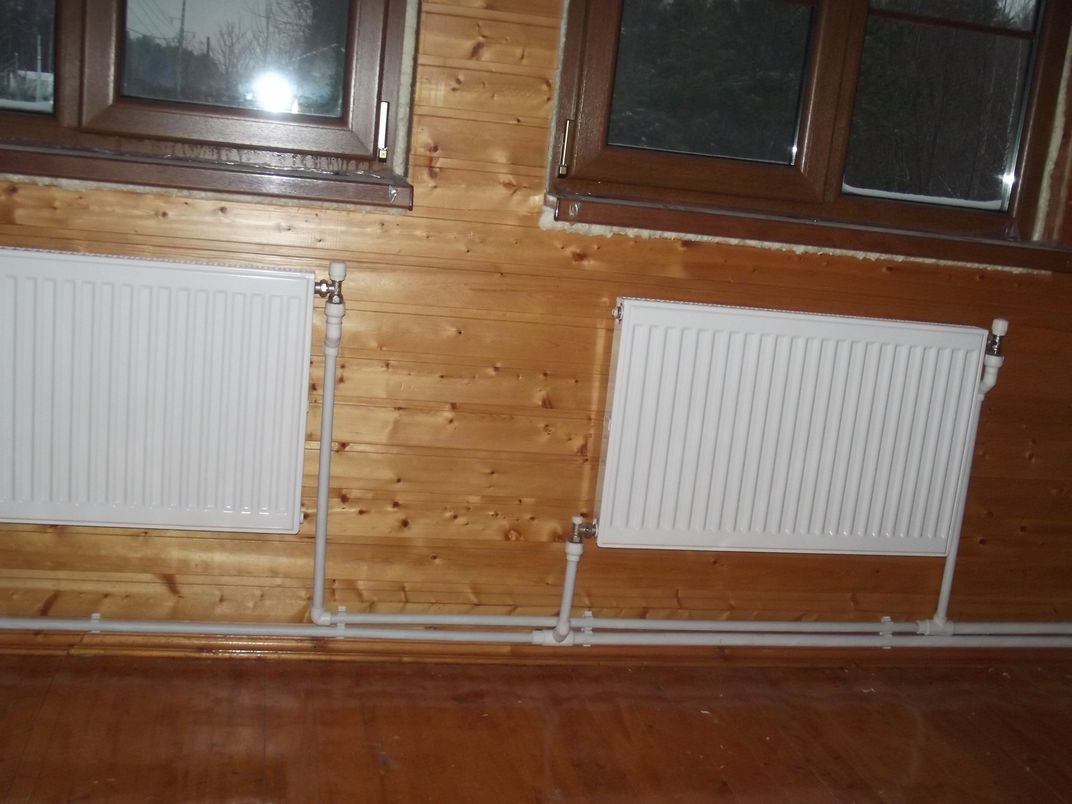

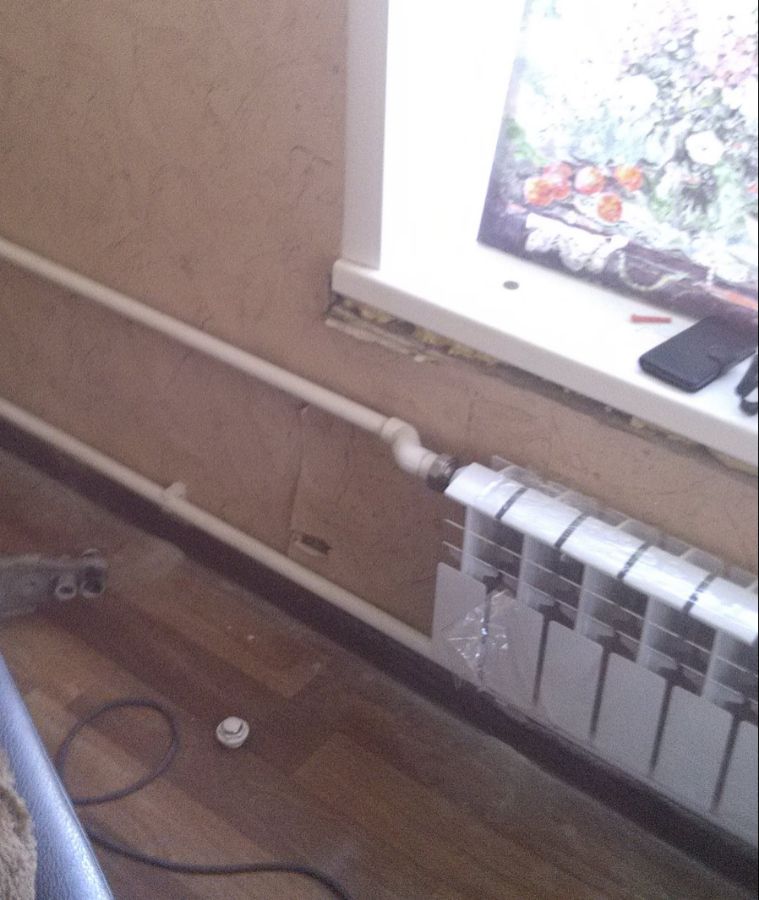

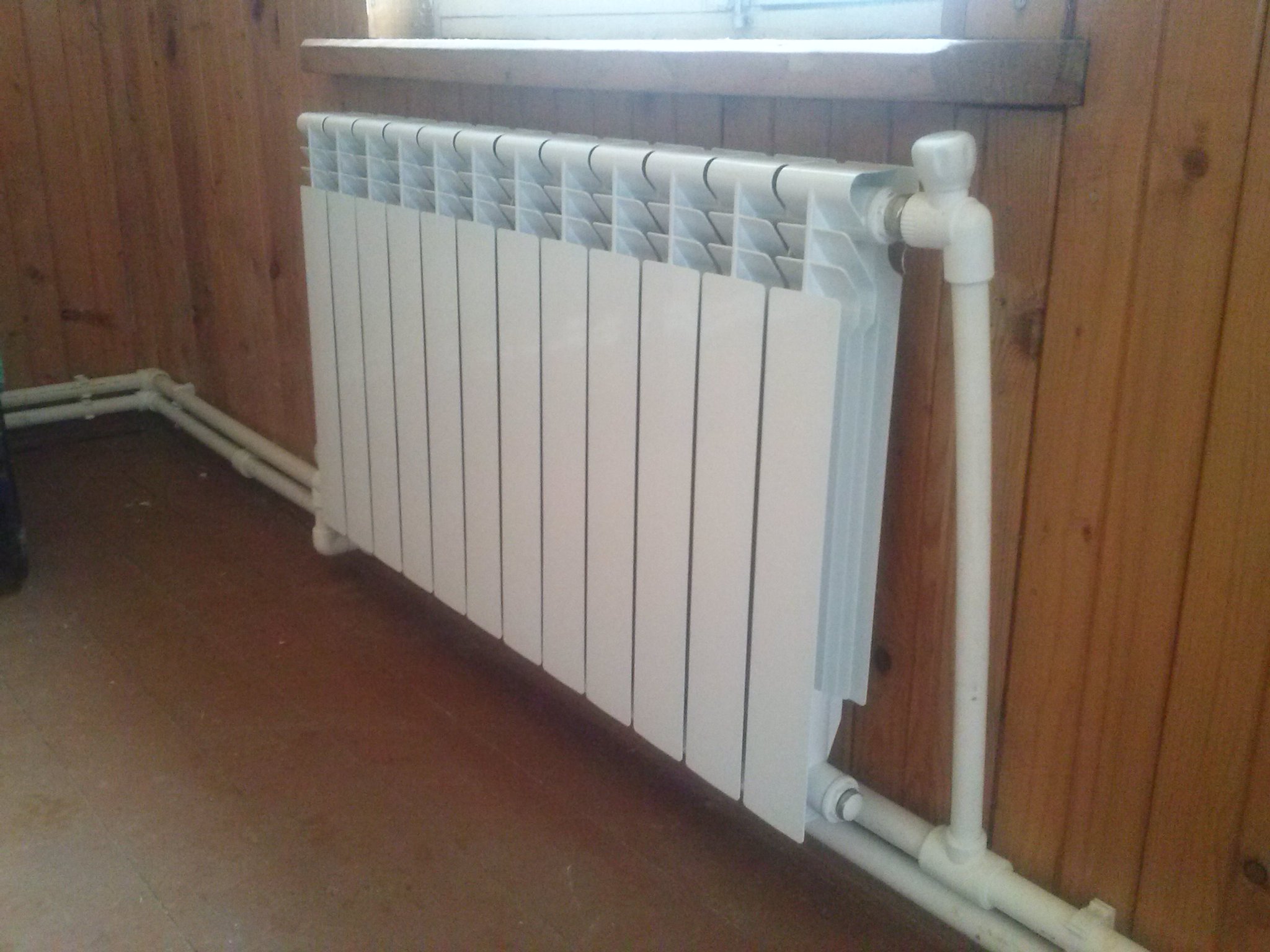

Примеры установок радиаторов отопления (фото)



Оцените статью: Поделитесь с друзьями!

Монтаж радиаторов отопления своими руками: стальных, чугунных, алюминиевых

Монтаж в помещении радиаторов отопления своими руками — достаточно осуществимая задача.

Зачастую батареи устанавливаются непосредственно под окнами, иногда на стенах в коридоре или прихожей или для входных дверей.

Методы, схемы и технологии подключения

Радиаторы зимой обеспечивают теплом весь дом.

Схема монтажа радиаторов отопления может быть разной. К батарее трубы подводят:

1. снизу;
2. сбоку;
3. с обеих сторон.

При односторонней подводке труб не стоит слишком увлекаться наращиванием секций. Для естественного протекания воды специалисты рекомендуют устанавливать не более 12 секций, а в системах с принудительным нагнетанием — не более 24.

Для большего количества секций используется разносторонняя подводка труб к приборам отопления.

Выполняя монтаж батарей отопления своими руками, следует учитывать тот факт, что пропускная способность труб существенно зависит от их диаметра и коэффициента шероховатости.

Установка радиаторов в помещении для создания наибольшего эффекта теплоотдачи требует оптимального соблюдения расстояния от стены. Правила монтажа радиаторов отопления регламентируют минимальные значения:

1. Для наиболее эффективного теплообмена и удобства уборки помещения — 10-12 см от пола.
2. От подоконника нужно отступить на 8-10 см вниз. В противном случае, будет уменьшаться идущий от батареи тепловой поток.
3. От стены необходимо удалить радиатор на 2-5 см. При несоблюдении этих параметров, будет обогреваться сама стена.

Установка дополнительных элементов

Выполняя монтаж радиаторов отопления своими руками, предусмотрите возможность регулирования теплоотдачи этих агрегатов в ручном или автоматическом режимах. Рекомендуется устанавливать терморегулирующую арматуру.

При возникновении аварийных ситуаций, или же при проведении регламентных и профилактических работ, эта запорно-регулирующая арматура позволит отключать батарею автономно от всей отопительной системы.

Система автоматической регулировки предусматривает установку на радиаторный вентиль термостатических клапанов (термоголовок).

Если схема монтажа радиаторов отопления предусматривает однотрубный вариант установки клапанов, то необходимо предусмотреть перемычки между двух труб (обраткой и подачей тепла). Если это не предусмотрено, то устанавливать термоголовки запрещается.

На батареях должны обязательно быть установлены краны Маевского. С их помощью производится профилактическое удаление воздуха из отопительной системы. Такая процедура обычно проводится в начале отопительного сезона, а также в процессе обогрева помещений.

Необходимые инструменты

Для произведения монтажа радиатора отопления своими руками, потребуются специальные динамометрические ключи. Будьте внимательны при покупке, ведь именно на соблюдении динамометрических моментов базируется большая часть соединений в системах отопления.

Никаких приблизительных расчетов быть не должно — все должно быть точно закручено в соответствии с технологическими требованиями.

При монтаже радиаторов рекомендуем использовать только качественные материалы. Нажмите для увеличения.

Вода в отопительных системах пребывает под давлением и если будет недостаточно прочно выполнено соединение, то вы получите «фонтан» из кипятка.

Также недопустимо избыточное затягивание, поскольку можно очень просто сорвать резьбу при завинчивании простым ключом.

Чтобы узнать динамометрические моменты, следует прочесть их в инструкциях к каждому прибору вашего отопительного оборудования.

Не стоит брать шаровые краны с американкой. Установку батарей лучше проводить при помощи радиаторных вентилей. Они позволят значительно проще добиться нужной герметичности, а работа с шаровыми кранами требует определенных навыков.

Обратите особое внимание на то, что радиаторные батареи никогда не устанавливают строго горизонтально, необходимо их монтировать с небольшим наклоном.

Такой способ крепления позволяет избежать накопления воздуха в верхней части батарей, которое может приводить к потерям коэффициента теплоотдачи и снижению мощности всей системы.

Для монтажа радиаторов в многоэтажных домах всегда используются металлические трубы, а трубы из металлопластика подходят лишь для малоэтажных строений, поскольку они не могут выдерживать значительных давлений.

Последовательность установки

Монтаж стальных радиаторов отопления предусматривает следующую последовательность:

1. Выполняется разметка под кронштейны, после чего они укрепляются на стене.
2. На радиатор устанавливаются краны Маевского и заглушки, а также запорно-регулирующая арматура.
3. Радиатор одевается на кронштейны. При этом он должен быть выровнен по уровню горизонтали.
4. Батарея подключается сгонками к трубам отопления.
5. По завершению работ, необходимо провести «опрессовку». Для этих целей лучше позаимствовать такой инструмент у профессионалов, поскольку он вам понадобиться всего лишь один раз.

После выполнения всех этих действий, обязательно проводится пробный пуск воды в систему для проверки герметичности соединений.

Монтаж батарей должен проводиться только в точной последовательности операций. Нажмите для увеличения.

Выполняя монтаж чугунных радиаторов отопления, следует помнить, что теплоноситель в системе может достигать максимальной температуры в 105 градусов, ввиду этого не стоит скрывать батареи мебелью или декоративными решетками.

Чтобы не влиять на правильную работу термоклапанов, также следует избегать завешивания батарей тяжелыми шторами.

Поскольку давление в многоэтажных домах поддерживается на уровне 10 атмосфер и зачастую эти системы подвержены гидроударам при запусках насосного оборудования, то лучше в таких домах осуществлять монтаж биметаллических радиаторов отопления, которые могут выдерживать давление в 16 атмосфер.

Монтаж алюминиевых радиаторов отопления, а также стальных радиаторов лучше осуществлять в загородных домах.

Тепловая отдача купленных батарей может быть ниже заявленных производителем, поскольку зависит от типа теплоносителя и вида схемы подключения.

Проведение замены старых батарей

Монтаж приобретенных радиаторов системы отопления своими руками можно выполнить в случае замены уже имеющихся радиаторов на новые. Такую процедуру производить самостоятельно можно в частных домах.

Делая замену батарей в многоэтажных домах, вы на себя берете большую ответственность и лучше доверить ее выполнение профессионалам.

В противном случае, при прорыве труб, вы очень рискуете, поскольку ваша батарея является частью большой отопительной системы, и если вы что-либо сделаете не правильно, то можете затопить соседей.

В том случае, если позднее на вашей части системы отопления произойдет какая-нибудь авария, отвечать придется именно вам. Если вы не очень уверены в своих силах, то лучше не производить установку самостоятельно, а обратиться к специалистам.

Если замену радиатора нужно провести в частном доме или малоэтажном здании, то такие работы можно сделать и своими руками.

Прежде всего, нужно перекрыть воду во всей отопительной системе. Затем нужно провести слив воды, а, при необходимости, провести ее откачку из всех труб, применяя насос.

Лишь после этого можно перекрыть воду непосредственно перед заменяемой батареей. Необходимо заранее подготовить несколько емкостей для сбора оставшейся воды в самом радиаторе, чтобы она не пролилась на пол.

Перед подключением нового радиатора, проверьте — совпадает ли схема монтажа радиаторов отопления с установленными ранее. Подготовьте все необходимые или недостающие скрепляющие элементы. Такие детали должны быть под рукой.

Если у вас была установлена однотрубная система, то вам потребуется и байпас. Это замечание не относиться к двухтрубным способам подключения.

Если же вы перекроете воду в однотрубной системе, то оставите без отопления всех соседей, поэтому и нужен байпас — для монтирования обходного пути для воды.

Также важным элементом являются сгоны, в которые вкручиваются втулки с самого радиатора. Кран Маевского часто идет в комплекте с новыми радиаторами, но ели его нет, лучше такой кран докупить и установить на монтируемую батарею.

Оцените статью: Поделитесь с друзьями!

Сборка и монтаж радиаторов отопления своими руками

Радиаторы отопления – важный элемент отопительной системы квартиры или частного дома. Ошибки при их сборке и монтаже могут обернуться самыми неприятными последствиями, поэтому если вы решили установить радиатор отопления самостоятельно, воспользуйтесь инструкцией и советами специалистов, которые помогут выполнить работу правильно.

Типы радиаторов отопления

Особенности сборки и монтажа батарей отопления во многом зависят от материала, из которого изготовлены изделия. Выделяют следующие типы радиаторов:

• Алюминиевые. Достоинствами этого типа радиаторов являются малый вес и хорошая теплоотдача, недостатками – вероятность поломки при перепадах давления в системе отопления и восприимчивость к химическому составу воды.
• Стальные. Стальные батареи отопления – одни из самых популярных, поскольку имею много плюсов: высокую теплоотдачу, низкую тепловую инерционность, эстетичный вид, доступную цену. Единственный минус стальных радиаторов: подверженность коррозии в открытой системе отопления.
• Чугунные. Достоинства батарей из чугуна: долговечность и износостойкость, недостатки: высокая тепловая инерционность, большой вес.
• Биметаллические. Биметаллические радиаторы изготавливают из сплава алюминия и стали. Они обладают хорошей теплоотдачей, отличным показателем рабочего давления и современным дизайном, но отличаются высокой ценой.

Как собрать радиатор отопления?

1. Расположите секции радиатора на ровной поверхности.
2. Зачистите торцы секций до чистого металла мелкой наждачной бумагой. Это необходимо для того, чтобы предотвратить коррозию и течь.
3. Установите в пол-оборота ниппель-гайки. Для герметичности стыков сверху наденьте прокладки из паронита или силикона.
4. Соедините секции между собой, поочередно затягивая гайки сначала руками, затем ключом.
5. После соединения всех секций на свободные отверстия с одной стороны установите заглушку, а с другой – кран Маевского (устройство для выпуска воздуха из радиатора).
6. Проверьте прочность всех соединений, затем переходите к установке изделия.

На что обратить внимание при монтаже различных типов радиаторов?

Алюминиевые радиаторы монтируют на специальные кронштейны, которые предварительно крепятся к стене. При монтаже чугунной батареи нужно учитывать вес изделия и прочность несущей конструкции. Многосекционные батареи из чугуна советуют устанавливать на монтажные ножки, которые, как правило, поставляются в комплекте с радиатором. Если вес батареи больше ста килограммов, рекомендуется использовать дополнительные подпорки.

Чтобы избежать возможных механических повреждений монтаж биметаллических и стальных радиаторов следует выполнять, не снимая защитную пленку завода-изготовителя. Так же как и алюминиевые батареи, биметаллические и стальные радиаторы крепятся к стене с помощью кронштейнов. Благодаря малому весу изделий, их можно крепить практически к любой поверхности: бетонной стене или перегородке из гипсокартона. В первом случае для крепления кронштейнов используются дюбели и цементный раствор, а во втором – двухсторонняя крепежная арматура.

Вне зависимости от типа радиатора отопления, монтаж изделия необходимо осуществлять в строгом соответствии с прилагающейся инструкцией. Перед началом работ продумайте алгоритм действий, выберите место установки и подготовьте инструменты, и только потом приступайте к сборке и монтажу радиатора отопления. Если вы не уверены в том, что все сделаете правильно, лучше обратитесь за помощью к специалистам. Профессиональная сборка и монтаж радиатора позволят в будущем избежать протечек и потерь тепла.

выбор системы и ее установка своими руками, схемы и устройство

Способов обогреть жилье существует достаточно много. Монтаж системы отопления частного дома состоит из проектирования, установки приборов, разводки трубопроводов, запорной, регулирующей арматуры, автоматики, средств контроля, наладочных и пусковых работ. Камины, нагревательные приборы, теплые полы служат дополнительным, вспомогательным источником тепла. Воздушное отопление дома распространено редко.

Как выбрать котел

Основной показатель по части эффективности работы системы отопления – котел. Обычно монтажные работы начинаются с его установки, расположения регистров. Затем происходит обвязка трубопроводами. Выбирая данное устройство, следует узнать схему работы отопления, ведь современные котлы уже продаются с расширительным баком, циркуляционным насосом, контуром нагрева горячей воды. Выбор типа котла зависит от наличия энергетической структуры в регионе, доступности ее потребителю.

Предпочтение чаще отдается газовым котлам, твердотопливные менее популярны из-за ряда неудобств:

• Постоянный контроль за горением топлива;
• Частые его подкладывания;
• Отдача тепла происходит циклически;
• Заметны колебания температуры в течение суток.

Нейтрализовать недостатки можно, включив в систему теплоаккумуляторы большой емкости – от двух кубометров.

Теплоаккумулятор .

Монтаж, эксплуатация такого устройства не представляет сложности. Основное требование — наличие трехфазного питания, разрешение «Энергонадзора». Но цена такого отопления высока. Единственное мудрое решение — установка зонального счетчика, позволяющего максимально использовать дешевые ночные тарифы. Тогда удается оптимально прогреть дом, бак с теплой водой, а днем только поддерживать заданный режим.

Жидкотопливный котел при установке отопления выбирается, когда отсутствуют другие варианты. Топливо дорогое, экологичность минимальная, требования к эксплуатации, безопасности – повышенные.

Выбор и монтаж труб

Трубы – важная составляющая системы отопления. Кроме технических показателей, часто внимание уделяется эстетике, экологической безопасности. Существует несколько основных видов труб:

Металлические

Это стальные, оцинкованные и нержавеющие изделия. В отоплении используются давно. При правильной эксплуатации, подготовке теплоносителя прослужат не один год. Цена доступная. При монтаже требуются специальные знания, навыки, инструмент. Сборка трубопроводов осуществляется сваркой, резьбовыми соединениями.

Трубы из нержавеющей стали.

Медные

Самые дорогие, но срок эксплуатации – 100 лет. В монтаже легкие, удобные.

Полимерные трубы

Это полиэтиленовые, полипропиленовые, металлопластиковые трубы. Обладая долговечностью до 50 лет, практичностью, при доступной цене занимают промежуточное положение. Этот этап монтажа, из-за легкости сборки труб при помощи фитингов, переходников, тройников, и отсутствия необходимости специальной квалификации и дорогостоящего оборудования можно провести своими руками.

Труба из полимерных материалов.

Радиаторы

Монтаж отопления в частном доме предполагает использование любого типа радиаторов – здесь не существует таких повышенных требований, как в многоэтажках.

Чугунные – обладают хорошей теплоемкостью, выдерживают большое давление, но недостаточно быстро реагируют, точнее, обладают инертностью при применении автоматики. Для придания лучшего дизайна их закрывают металлическими решетками.

Стальные – обычно панельного типа, хорошо отдают тепло. Недостаток – возможность коррозии.

Алюминиевые – радиаторы нового поколения, отличные показатели теплоотдачи, взаимодействия с автоматикой, легкие, совершенных дизайнерских форм, но требовательны к химсоставу теплоносителя.

Радиаторы из алюминия.

Биметаллические – обладают положительными качествами вышеупомянутых радиаторов, но стальной каркас, покрытый алюминием, придает дополнительную устойчивость к физическим, химическим, термическим воздействиям.

Общие требования

Существовавшее ранее требование устанавливать отопительные котлы в отдельном помещении уже не действует.

Современные закрытые котлы можно устанавливать в любом доступном месте. Но для агрегата, имеющего открытую камеру сгорания, лучше предусмотреть специальное место.

Для скрытой проводки внутри стен, в полах лучше применять медные трубы. Хорошие показатели устойчивости к температуре, давлению, гарантируют надежную, долгую эксплуатацию. Расположение радиаторов в помещении — строго под окном на одном уровне.

Схемы обогрева

Монтаж систем отопления может проводиться разными способами, с приглашением специалистов или своими руками. Самым выгодным и оптимальным считается монтаж водяной системы отопления, где теплоносителем выступает вода или антифриз, циркулирующий по трубам.

Циркуляция теплоносителя может быть естественной или принудительной.

Схема с естественной циркуляцией.

Естественная

Естественная циркуляция основывается на разной плотности воды — горячая вода тяжелее холодной, поэтому она будет подниматься вверх. Преимущество данного метода заключается в отсутствии дополнительных устройств в виде насосов или нагнетателей.

Недостатком можно считать небольшую площадь отопления, так как давление в трубах невысокое.

Если выбор сделан в пользу такого способа, то следует учесть некоторые нюансы:

1. Диаметр основной трубы должен быть несколько больше основного трубопровода;
2. От расширительного бочка до радиатора и от радиатора к котлу трубы должны иметь естественный уклон, так как теплоноситель к ним будет поступать самотеком. Уклон трубы должен быть не меньше 3-5 градусов;
3. Расширительный бочок должен располагаться выше всех остальных элементов отопления.

Принудительная

При принудительном методе циркуляции теплоносителя в систему отопления встраивается насос, который обеспечит необходимое давление даже на самые большие площади. Недостатком такой системы можно считать энергозависимость. Поэтому в доме должен быть запасной генератор — на случай отключения электричества.

Система принудительной циркуляции теплоносителя.

Однотрубное подключение

Монтаж отопления при помощи однотрубного метода является наименее затратным, в то же время разводка в две трубы будет наиболее эффективной, особенно если комнаты в доме имеют большую площадь. Преимущества такой схемы заключаются в следующем:

1. Простота монтажа и ремонта;
2. Экономичность;
3. Возможность прокладки магистрали на уровне пола;
4. Использование системы в одноэтажном и двухэтажном доме;
5. Возможность принудительной или естественной циркуляции.

При однотрубной системе вода передвигается от одного радиатора к другому по трубе, а по достижении последнего радиатора сильно остывает. Регулировке такая система не поддается.

Варианты подключения.

Двухтрубное

При двухтрубной разводке радиаторы подключаются сразу к двум трубам, по одной из которых движется горячий теплоноситель, а по другой отводится уже остывший. Теплопотеря при такой схеме будет минимальной, но полностью избежать ее не удастся.

Преимуществом такого метода можно считать возможность регулирования уровня теплоотдачи каждой отдельной батареи.
Двухтрубная отопительная система, в свою очередь, может быть выполнена тремя способами.

Горизонтальная система с нижней подводкой.

Вертикальная система с нижней разводкой устанавливается следующим образом.

Магистральный трубопровод от нагревательного котла пускается по полу или по подвалу дома. От магистральной трубы теплоноситель попадает в батареи по специальным стоякам, которые монтируются вертикально. Остывший теплоноситель от батареи обратно в котел отходит по трубе обратного тока.

Такая нижняя разводка труб требует постоянного стравливания воздуха из отопительной системы. Это делается с помощью монтажа воздушной трубы, а также установкой расширительного бака и кранов Маевского на всех радиаторах.

Вертикальная система с верхней разводкой подразумевает подачу теплоносителя от котла на чердак или под самый потолок по магистральному трубопроводу. Затем вода опускается вниз к радиаторам по нескольким трубам, проходит через все батареи и возвращается обратно в котел. Данная схема действеннее нижнего варианта разводки, так как позволяет создать более высокое давление в стояках и радиаторах.

Устройство горизонтальной двухтрубной системы является наиболее распространенным вариантом.

Коллекторная система

Существует еще третий способ разводки труб — коллекторный. В этом случае к каждому радиатору подводятся две трубы с горячей и холодной водой. Такой способ позволяет регулировать температуру на любом участке трубопровода. Но для монтажа этой системы понадобится установка коллекторного шкафа.

Из котельной теплоноситель идет по главной магистрали к коллекторам, расположенным поэтажно. Коллекторы имеют выходы и входы, равные количеству отопительных элементов — батарей, находящихся на том же этаже. Радиаторы подключены к коллектору двумя трубами — для подачи и обратки.

Преимуществом такого варианта является эстетичность — трубы можно скрыть в стене. Сама отопительная система отличается повышенной надежностью.

Установка радиатора отопления своими руками

Выполнить установку радиатора отопления своими руками в загородном доме не всегда так легко, как кажется. При нарушении техники монтажа у владельцев гарантированно возникнут проблемы, а дорогостоящее оборудование выйдет из строя. Как правильно установить радиатор отопления по схеме? Инструкция с фото и видео поможет избежать распространенных ошибок.

Радиаторов отопления инженерами придумано огромное количество

Установка радиатора отопления своими руками, видео

Неопытному человеку кажется, что все радиаторы имеют одинаковую конструкцию и тип подключения. Однако батареи отличаются не только внешним видом, а еще материалами из которых выполнены, способом подключения. Приступая к монтажу радиатора, рекомендуется внимательно прочитать инструкцию к нему, ознакомиться с техническими параметрами и рекомендациями производителя по подключению.

Батарей отопления инженерами придумано огромное количество. Однако самое большое распространение и популярность получили следующие типы радиаторов:

1. Стальные. Установлены в большинстве советских домов. Имеют толстые стенки металла, благодаря чему в течении длительного времени отдают тепло, если вдруг подача тепла прекратилась. Стальные радиаторы спроектированы специально для многоэтажных домов и легко переносят высокое гидродавление в системе. Легко переносят запредельные колебания давления. Недостаток стальных батарей в том, что на их заполнение требуются большие объемы воды, прокачать которую сможет далеко не каждая помпа.
2. Чугунные. Такие батареи по отзывам могут прослужить 5-6 десятилетий, а выглядят как новые. Однако при их монтаже большое внимание стоит уделить способу монтажа. Чугунные радиаторы имеют большой вес даже при не заполнении их водой.
3. Алюминиевые. Их преимуществом считается отличная теплоотдача, однако алюминий плохо переносит гидроудары в системе. Использование технической воды с алюминиевыми радиаторами не рекомендуется, так как жидкость с плохим химическим составом выводит их из строя.
4. Биметаллические. Изготавливаются из комбинации различных металлов. Например, трубопровод стальной, а радиатор на нем – алюминиевый. Благодаря этому инженерам удалось объединить самые лучшие параметры разных радиаторов. По отзывам подобные радиаторы стоят недешево, за что их подвергают критике.

Для загородного дома или дачи специалисты рекомендуют отдать предпочтение биметаллическим радиаторам, а для деревянного дачного домика – алюминиевым. Однако при желании владельца, можно произвести монтаж любого типа батарей отопления.

Схемы подключения радиатора, видео:

Монтаж радиаторов отопления в частном доме своими руками, схема

Прежде чем приступать к монтажу радиаторов на даче своими руками, нужно изучить способы установки и решить, какой именно будет использоваться в вашем доме. Предлагаем список самых популярных схем, а именно:

• боковое, одностороннее подключение – самый простой и наиболее распространенный вид монтажа. К радиатору в этом случае подводящая тепло труба крепится сверху, а отвод – через нижний патрубок. При подключении радиатора наоборот, с подводом источника тепла через нижнюю трубу, наблюдается снижение обогрева помещения. Кроме того, дальние секции могут не прогреваться как надо;
• нижнее подключение обоих труб используют в новых, современных домах. Такой тип монтажа выбирают в тех случаях, когда трубопровод нужно спрятать в стене или полу;
• диагональный монтаж – самый лучший способ монтажа радиаторов с большим количеством секций. В этом случае подвод теплоносителя осуществляется через верхний патрубок с одной стороны, а отводящий – через нижний патрубок с другой стороны;
• последовательное подключение применяется в частных домах с низким давлением в системе. При таком подключении радиатор обычно прогревается недостаточно, а ремонт подразумевает полное выключение отопления в доме.

Предлагаем ознакомиться со схемой монтажа радиаторов:

Основные правила подключения радиатора своими руками

Чтобы избежать трудностей во время монтажа батарей отопления, можно вызвать мастера на дом. Специалист быстро оценит обстановку и объем работ. Опытные слесари выполнят работу не только быстро, но и качественно. Однако со всеми работами можно справиться самостоятельно, что позволит сэкономить немного материальных средств. Для правильной установки радиатора рекомендуем учесть такие правила:

1. Источник тепла нужно установить точно по центру под окном. Иначе эффективность обогрева будет значительно снижена.
2. Ширина радиатора должна всегда быть пропорциональна ширине подоконника.
3. Батарея отопления устанавливается на высоте около 10-12 см от пола.
4. Расстояние между подоконником и верхним краем радиатора не должно превышать 5 см.
5. Между батареей и стеной оставляется пространство от 2 до 5 см.

Прежде чем начать проведение работ в многоквартирном доме, стоит убедиться в том, что в системе отсутствует вода. Важно не забыть слить теплоноситель со старых радиаторов. После всего этого можно выполнить демонтаж отработанных батарей отопления.

Неопытному человеку кажется, что все радиаторы имеют одинаковую конструкцию и тип подключения, но это не так

Установка нового радиатора выполняется в такой последовательности:

• используя дюбеля, к стене монтируется 2-4 кронштейна в зависимости от размеров радиатора;
• к верхней части радиатора устанавливается клапан Маевского для сброса воздуха;
• на кронштейны устанавливается сам радиатор;
• производится герметизация системы.

В отношении клапана Маевского у владельцев домов возникает вопрос: какой лучше – механический или автоматический? Можно узнать у производителя, какой именно тип клапана рекомендован к установке, но по отзывам видно, что автоматический клапан Маевского работает более эффективно, так как воздух из системы удаляется без нашего участия, а срок службы радиаторов значительно увеличивается.

Видео об установке радиатора отопления своими руками:

Интересуетесь установкой радиатора отопления своими руками? Справиться с работой несложно, если изучить типы подключений и правильно выбрать батарею отопления. Смотрите видео, изучайте схемы и рекомендации производителя, чтобы избежать частых ошибок, которые допускают новички.

Как собрать самодельную батарею

Обновлено 9 сентября 2019 г.

Автор: С. Хуссейн Атер

Вы можете собрать самодельную батарею из различных частей, разбросанных по дому. Простой аккумулятор, сделанный своими руками, может показать вам, как электричество проходит через предметы от положительного к отрицательному полюсу аккумулятора.

Вы можете быть удивлены, насколько полезными могут быть ваши предметы домашнего обихода в создании чего-то, что поначалу может показаться, что это можно создать только на фабрике. Хотя этот метод не будет точно такими же химическими реакциями, как в заводских батареях, он может показать вам силу электричества в целом.

Изготовление самодельной батареи

Вы можете создать основу самодельной батареи, используя заземленную батарею, монетную батарею или солевую батарею. Эти самодельные батареи будут использовать химическую реакцию для создания электрического тока. Вы можете создать этот ток через основные материалы, лежащие в вашем собственном доме вместе с раствором электролита.

Однако соблюдайте меры предосторожности. Эти батареи маленькие и простые, но избегайте одновременного касания обоих проводов, соединяющих концы батареи.Обрезая провода или проверяя напряжение или ток в токе, будьте особенно осторожны, чтобы не замкнуть аккумулятор или не пораниться электричеством или теплом.

Заземление батареи Подготовка

Заземляющую батарею можно сделать из металлических электродов, которые могут проводить электрический ток друг через друга. Эти металлы могут работать, когда они находятся в самой земле, что и дало название этому типу батарей. Вам нужно будет находиться на улице в то время, когда нет опасных погодных условий, таких как проливной дождь или гроза.

Вам также понадобятся 12 медных гвоздей (или стержней), которые будут помещены в землю, 12 гвоздей (или стержней) из оцинкованного алюминия, медная проволока и конденсаторы высокой емкости. Кроме того, вам понадобятся вольтметр и кусачки. Вы также можете по желанию использовать рулетку, алюминиевую фольгу и компас для более точных расчетов при создании батареи.

Прежде чем копать во дворе, убедитесь, что у вас есть разрешение от местных коммунальных служб или других лиц, владеющих земельным участком. По соображениям безопасности вы можете даже копать только на несколько дюймов глубиной.

Изготовление заземляющей батареи

Чтобы сделать заземляющие электроды, используйте кусачки, чтобы удалить примерно 1,5 дюйма изоляции с медного провода. Оберните полоски проволоки вокруг алюминиевых и медных гвоздей. Затем вы вставляете электроды и присоединяете к ним выводы мультиметра. Установите мультиметр на постоянный или переменный ток в зависимости от тока, который вы планируете использовать.

Чтобы создать простейшую батарею заземления, одноэлементную, вы можете начать с того, что забейте один медный гвоздь и один алюминиевый гвоздь в землю на расстоянии нескольких футов друг от друга. Соедините их медным проводом. Убедитесь, что проволока плотно и надежно намотана на шляпки каждого гвоздя. Проверьте мультиметр, можете ли вы считать ток.

Плотно обернув провода алюминиевой фольгой, можно более тщательно передать заряд между гвоздями. Чтобы создать более сложную, многоэлементную батарею, вы можете использовать все 12 алюминиевых и медных элементов, расположенных так, чтобы один соединялся с другим в последовательной цепи, чередуя алюминий и медь.Каждая связанная пара гвоздей в этом случае является ячейкой.

Поскольку мощность земной батареи зависит от содержания ионов в почве земли, она работает только в некоторых частях суши. Естественные электрические токи, протекающие через землю от железа и других ионных металлов в земле, могут создавать естественное электричество.

Создание монетной батареи

Создание монетной батареи — еще один простой и простой способ продемонстрировать ток и напряжение в батарее. Для этого вам понадобятся несколько медных пенсов, кусок алюминиевой фольги, кусок влажной ткани или картона, ножницы, соль, мультиметр и таз с водой. Вы также можете использовать уксус в качестве электролита. Чтобы монета была сделана из меди, убедитесь, что она была произведена после 1982 года.

Возьмите бумажное полотенце, влажную салфетку или картон и поместите на него монету, чтобы вы могли вырезать ее форму из бумажного полотенца или влажного материала. Чтобы создать электролит, смешайте несколько чайных ложек соли в миске с водой, пока она не растворится.Если у вас есть уксус, вы можете использовать его как слабый электролит.

Окуните влажную ткань или салфетку в емкость с электролитом и выньте ее через две минуты. Вымочите из него лишнюю воду. Оберните один пенни алюминиевой фольгой и вырежьте его форму. Затем вы можете добавить пропитанный материал к алюминиевой фольге и положить на нее монету. Это ваша основная ячейка батареи.

Создайте столько аккумуляторных ячеек, сколько захотите, и сложите их друг на друга. Вы можете проверить, работает ли ваша батарея, подсоединив мультиметр к обоим концам или поместив небольшой светодиодный индикатор, который загорается при наличии электрического тока.Подумайте, насколько это расположение похоже на многоклеточное расположение земных батарей.

Строительство соляной батареи

Подобно монетной батарее, соляные батареи сделаны с четвертью. На этот раз вам понадобится поршень шприца, 12 железных или цинковых винтов, полоски бумаги и наждачной бумаги, соль, вода, мультиметр, отвертка, светодиодные фонари, изолирующий материал, такой как пластик или картон, и медная проволока. Используйте наждачную бумагу, чтобы удалить изоляцию медного провода, если таковая имеется.

Плотно оберните одну из полосок бумаги вокруг винта и намотайте медную проволоку на гвоздь от 30 до 40 раз для всех 12 винтов. Убедитесь, что медная проволока не касается гвоздя напрямую, а, скорее, лежит на полосе бумаги.

С помощью поршня шприца проделайте шесть отверстий на одной стороне изоляционного материала. С помощью отвертки протолкните каждый винт через изоляционный материал в виде сетки. Эта установка будет основой того, как электрический ток течет по цепи.Надежно и плотно соедините их медным проводом.

Окуните аккумулятор в соленую воду на несколько минут, чтобы он мог проводить электричество. Когда вы вынимаете его из водяной бани, вы можете использовать мультиметр, чтобы проверить напряжение батареи.

Применение этих батарей

Хотя эти эксперименты просты и элементарны, явления, которые они иллюстрируют, могут найти практическое применение при использовании воды для недорогих перезаряжаемых батарей в будущем.Исследования электролитических материалов в области физики и химии могут позволить ученым использовать солевые растворы в качестве основы для батарей.

В настоящее время недостатком использования воды в качестве электролита для батарей является то, что она не обеспечивает почти такое же напряжение, как литий-ионные элементы или аналогичные химические элементы в батареях. Недавние исследования попытались преодолеть это препятствие.

Исследования, проведенные Швейцарскими федеральными лабораториями материаловедения и технологий, недавно привели к открытию, что использование FSI (бис (фторсульфонил) имида натрия) в качестве основы для солевого раствора имеет электрохимическую стабильность до 2.6 вольт — почти вдвое больше, чем у других водных электролитических жидкостей. Это может привести к появлению недорогих и безопасных аккумуляторов.

Земные батареи имели большое историческое применение. Шотландский философ Александр Бейн изобрел земную батарею в 1841 году для преобразования потока тока, и это изобретение позже легло в основу телеграфной передачи. Дальнейшие исследования с использованием земных батарей приведут к более глубокому пониманию электрического поля Земли, например к открытию того, что земные токи текут с юга на север.

Как сделать батарею за 7 шагов

От смартфонов до электромобилей и даже Tesla Powerwall — аккумуляторные батареи питают нашу современную жизнь. Но вы когда-нибудь задумывались, что находится внутри этих устройств, которые позволяют нам отправлять смайлики, ездить по городу и многое другое? Если это так, посетите Advanced Battery Facility в Pacific Northwest National Laboratory (PNNL), одну из немногих экспериментальных лабораторий по производству батарей, которые открыты для публики.

Этот объект позволяет ученым тестировать все виды новых материалов, в том числе литий, серу, натрий и магний, чтобы продлить срок службы батарей и сохранить больше сока.Испытания помогают ученым из национальных лабораторий, университетов и промышленности найти более мощные и безопасные замены для самой распространенной на сегодняшний день перезаряжаемой батареи — литий-ионной батареи.

В Advanced Battery Facility ученые тестируют новые материалы, собирая из них экспериментальные батареи размером с сотовый телефон, которые называются «ячейками мешочка», потому что они заключены в герметичный пластиковый мешочек. Как и в полноразмерных батареях, каждая ячейка в пакете состоит из трех основных частей: двух электродов и электролита, разделяющего их.

Когда аккумулятор накапливает, а затем высвобождает электричество, крошечные заряженные частицы перемещаются вперед и назад между каждым электродом, попутно проходя через электролит. Этот процесс дает нам электричество, необходимое для просмотра видеороликов о кошках на наших телефонах, передвижения по городу на электромобилях и даже для хранения возобновляемой энергии, когда не светит солнце или не дует ветер.

Так как же собрать все эти детали? Вот семь наиболее важных шагов в процессе, который занимает около двух недель:

1. Электродная суспензия: Порошки, содержащие активные материалы в электродах, такие как литий, смешиваются в большой емкости со связующими материалами, которые действуют как клей для создания того, что ученые называют суспензией или липким жидким тестом.
2. Покрытие электрода: Затем суспензия распределяется на очень длинный (до нескольких сотен футов) кусок фольги, который медленно скатывается при высокой температуре (до 300 градусов по Фаренгейту), превращая электрод в твердое тело.
3. Штамповка электродов: Обожженный электродный рулон разрезается на более мелкие кусочки, которые помещаются под сверхострую прямоугольную матрицу. Резким движением матрица быстро надавливает на электродный лист и вырезает отдельный элемент электродной батареи.
4. Укладка электродов: Автоматическая машина использует всасывание для захвата и отделения листов вырезанного электродного материала и обертывания изолирующим слоем между каждым листом. В результате получается пакет электродов размером с кредитную карту, который выплевывается из машины поворотом металлического рычага.
5. Изготовление пакетов: Специальный влагостойкий барьерный материал прессуется для создания прямоугольных форм. Пакет электродов вставляется в полученную форму для создания ячейки мешочка.
6. Впрыск электролита: Жидкий электролит впрыскивается в открытый аккумуляторный отсек.
7. Герметизация батареи: Пропитанный электролитом батарейный отсек герметично закрывается и помещается в вакуумную камеру, которая удаляет излишки воздуха изнутри сумки.

Пакеты-элементы затем подвергаются испытаниям, непрерывно заряжаются и разряжаются в камерах с контролируемой окружающей средой, имитирующих экстремальные температуры от 20 до -140 градусов по Фаренгейту.

Если тестовый пакет-ячейка работает хорошо, его уникальная комбинация различных материалов может позволить всем нам продлить нашу жизнь дольше и лучше. Когда обнаруживается многообещающая смесь аккумуляторов, национальные лаборатории работают с частными компаниями над лицензированием технологии, которую компании развивают в продукт, который можно вывести на рынок, чтобы все мы могли купить и извлечь из него выгоду.

Примечание редактора. Этот пост представляет собой сокращенную версию статьи, написанной Тихоокеанской северо-западной национальной лабораторией, одной из 17 национальных лабораторий Министерства энергетики.Узнайте больше о работе PNNL по хранению энергии в аккумуляторах для электромобилей и электросети.

Установка и обслуживание небольшой ветроэнергетической системы

Вы здесь

Главная »Установка и обслуживание небольшой ветроэнергетической системы

Если вы прошли этапы планирования, чтобы оценить, будет ли небольшая ветровая электрическая система работать в вашем месте, у вас уже будет общее представление о:

• Количество ветра на вашем участке
• Требования к зонированию и условия в вашем площадь
• Экономика, окупаемость и стимулы от установки ветряной системы на вашем участке.

Теперь пришло время взглянуть на проблемы, связанные с установкой ветряной системы:

• Размещение — или поиск лучшего места — для вашей системы
• Оценка годовой выработки энергии системой и выбор турбины правильного размера и башня
• Принятие решения о подключении системы к электросети.

Установка и обслуживание

Производитель вашей ветряной системы или продавец, у которого вы ее купили, сможет помочь вам установить небольшую ветряную электрическую систему.Вы можете установить систему самостоятельно, но перед тем, как приступить к проекту, задайте себе следующие вопросы:

• Могу ли я залить надлежащий цементный фундамент?
• Есть ли у меня доступ к лифту или способ безопасного возведения башни?
• Знаю ли я разницу между проводкой переменного (AC) и постоянного (DC) тока?
• Достаточно ли я знаю об электричестве, чтобы безопасно подключить мою турбину?
• Знаю ли я, как безопасно обращаться с батареями и как их устанавливать?

Если вы ответили «нет» на любой из приведенных выше вопросов, вам, вероятно, следует выбрать установку вашей системы системным интегратором или установщиком. Обратитесь к производителю за помощью или свяжитесь с вашим государственным энергетическим управлением или местным коммунальным предприятием для получения списка местных установщиков системы. Вы также можете проверить желтые страницы поставщиков услуг ветроэнергетики.

Надежный установщик может предоставить дополнительные услуги, например, разрешение. Узнайте, является ли установщик лицензированным электриком, попросите рекомендации и проверьте их. Вы также можете узнать об этом в Better Business Bureau.

При правильной установке и техническом обслуживании малая ветровая электрическая система должна прослужить до 20 лет или дольше.Ежегодное техническое обслуживание может включать:

• Проверка и затяжка болтов и электрических соединений по мере необходимости
• Проверка машин на предмет коррозии и правильного натяжения растяжек
• Проверка и замена изношенной ленты передней кромки на лопатках турбины, если необходимо
• При необходимости замена лопаток турбины и / или подшипников через 10 лет.

Если у вас нет опыта обслуживания системы, ваш установщик может предоставить программу обслуживания и ремонта.

Размещение небольшой ветряной электростанции

Производитель или дилер вашей системы также может помочь вам найти лучшее место для вашей ветряной системы. Некоторые общие соображения включают:

• Рекомендации по использованию ветровых ресурсов — Если вы живете в сложной местности, будьте осторожны при выборе места установки.Например, если вы разместите ветряную турбину на вершине или на ветреной стороне холма, у вас будет больше доступа к преобладающим ветрам, чем в овраге или на подветренной (защищенной) стороне холма на том же участке. У вас могут быть разные ветровые ресурсы на одном участке. Помимо измерения или определения годовой скорости ветра вам необходимо знать преобладающие направления ветра на вашем участке. Помимо геологических образований, вам необходимо учитывать существующие препятствия, такие как деревья, дома и сараи.Вам также необходимо спланировать будущие препятствия, такие как новые здания или деревья, которые не достигли своей полной высоты. Ваша турбина должна быть расположена с наветренной стороны от любых зданий и деревьев, и она должна быть на 30 футов выше всего в пределах 300 футов.
• Системные требования — Обязательно оставьте достаточно места для подъема и опускания градирни для обслуживания. Если ваша башня закреплена оттяжками, вы должны оставить место для растяжек. Независимо от того, является ли система автономной или подключенной к сети, вам также нужно будет определить длину провода, проложенного между турбиной и нагрузкой (дом, батареи, водяные насосы и т. Д.) во внимание. Значительное количество электричества может быть потеряно из-за сопротивления провода — чем дольше он проложен, тем больше электричества теряется. Использование большего количества или большего количества проводов также увеличит стоимость установки. Потери при протекании провода больше, если у вас постоянный ток (DC) вместо переменного (AC). Если у вас длинный провод, рекомендуется преобразовать постоянный ток в переменный.

Размеры малых ветряных турбин

Небольшие ветряные турбины, используемые в жилых домах, обычно имеют мощность от 400 Вт до 20 кВт, в зависимости от количества электроэнергии, которую вы хотите произвести.

Типичный дом потребляет около 10 932 киловатт-часов электроэнергии в год (около 911 киловатт-часов в месяц). В зависимости от средней скорости ветра в этом районе потребуется ветряная турбина мощностью 5–15 киловатт, чтобы внести значительный вклад в удовлетворение этого спроса. Ветряная турбина мощностью 1,5 киловатт удовлетворит потребности дома, требующего 300 киловатт-часов в месяц в месте со средней годовой скоростью ветра 14 миль в час (6,26 метра в секунду).

Чтобы помочь вам определить, какого размера турбина вам понадобится, сначала определите энергетический бюджет.Поскольку энергоэффективность обычно дешевле, чем производство энергии, сокращение потребления электроэнергии в вашем доме, вероятно, будет более рентабельным и уменьшит размер необходимой ветряной турбины.

Высота башни ветряной турбины также влияет на то, сколько электроэнергии будет вырабатывать турбина. Производитель должен помочь вам определить необходимую высоту башни.

Оценка годовой выработки энергии

Оценка годовой выработки энергии ветряной турбиной (в киловатт-часах в год) — лучший способ определить, будет ли она и башня вырабатывать достаточно электроэнергии для удовлетворения ваших потребностей.

Производитель ветряных турбин может помочь вам оценить ожидаемое производство энергии. Производитель будет использовать расчет, основанный на следующих факторах:

• Конкретная кривая мощности ветровой турбины
• Средняя годовая скорость ветра на вашем участке
• Высота башни, которую вы планируете использовать
• Распределение частоты ветра — оценка количества часов, в течение которых ветер будет дуть с каждой скоростью в среднем за год.

Изготовитель также должен скорректировать этот расчет с учетом высоты вашего участка.

Чтобы получить предварительную оценку производительности конкретной ветряной турбины, вы можете использовать следующую формулу:

AEO = 0,01328 D ² V ³

Где:

• AEO = Годовая выработка энергии (киловатт) -часов / год)
• D = Диаметр ротора, футы
• V = Среднегодовая скорость ветра, миль в час (миль в час) на вашем объекте

Примечание: разница между мощностью и энергией заключается в этой мощности (киловатт) ) — это скорость потребления электроэнергии, а энергия (киловатт-часы) — это количество потребляемой энергии.

Малые ветроэнергетические системы, подключенные к сети

Малые ветроэнергетические системы могут быть подключены к системе распределения электроэнергии. Это системы, подключенные к сети. Подключенная к сети ветряная турбина может снизить потребление электроэнергии, поставляемой коммунальными предприятиями, на освещение, бытовые приборы и электрическое тепло.Если турбина не может обеспечить необходимое количество энергии, разница компенсируется коммунальными предприятиями. Когда ветряная система производит больше электроэнергии, чем требуется вашему дому, избыток отправляется или продается коммунальному предприятию.

При таком типе подключения к сети ваша ветряная турбина будет работать только при наличии коммунальной сети. Во время перебоев в подаче электроэнергии ветряная турбина должна отключаться из соображений безопасности.

Подключенные к сети системы могут быть практичными при наличии следующих условий:

• Вы живете в районе со средней годовой скоростью ветра не менее 10 миль в час (4.5 метров в секунду).
• Электроэнергия в вашем районе стоит дорого (около 10–15 центов за киловатт-час).
• Требования, предъявляемые коммунальными предприятиями к подключению вашей системы к электросети, не являются чрезмерно дорогими.

Есть хорошие стимулы для продажи избыточной электроэнергии или для покупки ветряных турбин. Федеральные постановления (в частности, Закон о политике регулирования коммунальных предприятий 1978 года или PURPA) требуют, чтобы коммунальные предприятия подключались к небольшим ветроэнергетическим системам и покупали у них электроэнергию.Однако перед подключением к распределительным линиям вам следует связаться с вашим коммунальным предприятием, чтобы решить любые проблемы, связанные с качеством электроэнергии и безопасностью.

Ваша утилита может предоставить вам список требований для подключения вашей системы к сети. Для получения дополнительной информации см. Домашние энергосистемы, подключенные к сети.

Энергия ветра в автономных системах

Энергия ветра может использоваться в автономных системах, также называемых автономными системами, не подключенными к системе распределения электроэнергии или сети.В этих приложениях небольшие ветровые электрические системы могут использоваться в сочетании с другими компонентами, включая небольшую солнечную электрическую систему, для создания гибридных энергетических систем. Гибридные энергосистемы могут обеспечивать надежное автономное электроснабжение домов, ферм или даже целых сообществ (например, совместное жилье), которые находятся далеко от ближайших инженерных сетей.

Автономная гибридная электрическая система может быть полезной для вас, если приведенные ниже пункты описывают вашу ситуацию:

• Вы живете в районе со средней годовой скоростью ветра не менее 9 миль в час (4.0 метров в секунду).
• Подключение к сети недоступно или может быть выполнено только через дорогостоящее расширение. Стоимость прокладки линии электропередачи к удаленному объекту для подключения к коммунальной сети может быть непомерно высокой: от 15 000 до более 50 000 долларов за милю, в зависимости от местности.
• Вы хотите получить энергетическую независимость от энергосистемы.
• Вы хотите производить чистую энергию.

Дополнительную информацию см. В разделе Управление системой вне сети.

Установка и обслуживание небольшой ветроэнергетической системы

Home Battery Backup: Руководство по системам аварийного питания

«Шторм может испортить линию электропередачи, отключив электричество на несколько часов, но наш Интернет, печь и холодильник остаются включенными», — говорит Фил Робертстон из Вудстока, штат Вирджиния.

Два года назад Робертсон подписался на пилотную программу по установке домашней аккумуляторной системы Tesla под названием Powerwall, основанной на той же литий-ионной технологии, которую компания использует в своих электромобилях. В случае отключения электроэнергии аккумулятор обеспечивает резервное питание. Текущая стоимость, включая монтажные работы, составляет 15 долларов в месяц в течение 10 лет. Батарея размером с небольшой книжный шкаф может заряжаться как от собственных солнечных панелей дома, так и от сети.

Системы резервного питания от домашних аккумуляторов

Tesla Powerwall

Green Mountain Power, крупнейшая электроэнергетическая компания в Вермонте, отказывается от домашних аккумуляторных систем для своих клиентов, потому что она также оставляет за собой возможность удаленного доступа к батарее домовладельца, отбирая электроэнергию обратно в сеть в жаркие летние дни, когда общая потребность в электроэнергии снижается. высокая и накапливает энергию в домашних батареях своих клиентов на ночь, когда спрос низкий.

«Эта технология приносит пользу каждому, — говорит Кристин Карлсон из Green Mountain Power. «Даже клиенты, которые не устанавливают батареи, получают выгоду от более низких затрат на электроэнергию, потому что у нас более низкий пиковый спрос». По оценкам Green Mountain, ее «виртуальная электростанция» из 2 000 блоков Powerwall сможет обслуживать эквивалент 7 500 домов во время пикового спроса.

Показано: Tesla Powerwall 2 , $ 5 500

Второе поколение домашних аккумуляторных батарей автомобильной компании состоит из 13 штабелируемых аккумуляторов.5 кВт / ч резервного питания для обеспечения работы критически важных систем, таких как печь, колодец, кислородная установка, холодильник и Интернет, в течение нескольких дней. Дома с солнечными панелями могут использовать Powerwall для хранения избыточной энергии, чтобы она была доступна, когда не светит солнце. Цена не включает стандартную плату за установку в размере от 800 до 2000 долларов.

Система накопления энергии Flex

Этот рынок все еще находится в зачаточном состоянии. К U. было подключено всего около 900 бытовых аккумуляторных аккумуляторов.По данным отраслевого аналитика Бретта Саймона из GTM Research. Но GTM прогнозирует, что домашние аккумуляторные батареи в США вырастут примерно в 200 раз в следующие пять лет, при этом затраты снизятся, поскольку электромобили будут стимулировать значительные улучшения в производстве аккумуляторов.

В Массачусетсе еще нет программы для энергетических компаний по обеспечению себя от батарей клиентов, но «это все еще красивая, самодостаточная вещь, чтобы сделать солнечную энергию на вашей крыше, хранить ее на месте и использовать ее», — говорит Роб Мейерс South Mountain Company, которая использует батареи Sonnen Eco 10 в высококачественных солнечных батареях для домов в Martha’s Vineyard, где перебои в подаче электроэнергии не редкость. «Сейчас мы привлекаем людей, которые влюбляются в новые крутые технологии».

Показано: Flex Energy Storage System , от 7000 долларов США

Flex — это «солнечный генератор», альтернативный традиционным резервным генераторам. Индивидуальные ценовые предложения включают разрешение, установку, батареи и солнечные панели, и могут иметь право в полной мере на получение налоговых льгот на солнечную энергию. Flex предназначен для резервного копирования (5 кВтч или 10 кВтч) и не возвращает излишек солнечной энергии обратно в сеть.

Башня Орисон

На нижнем уровне «наш типичный клиент — это тот, кто пошел бы в Home Depot или Lowe’s за генератором, чтобы подготовиться к отключению электроэнергии», — говорит Гатри Раймондо из SolarMax. SolarMax предлагает солнечную резервную систему под названием Flex, задуманную как альтернативу газовым резервным генераторам.

«Первоначальные затраты Flex выше, но вы получаете полную десятилетнюю гарантию и меньше затрат на обслуживание. А при длительном отключении у вас могут возникнуть проблемы с заправкой генератора.Flex заправляется, как только снова выходит солнце ». Цены начинаются с 7000 долларов, полностью разрешенных и установленных для системы мощностью 5 киловатт-часов (кВтч) для обеспечения аварийного питания минимальных домашних систем, таких как насос, бойлер и Интернет-модем.

У аккумуляторов все еще есть шанс окупить себя не в чрезвычайной ситуации, даже если коммунальные предприятия не субсидируют их напрямую. В Калифорнии коммунальные предприятия начинают взимать плату за электроэнергию в зависимости от времени суток и общего спроса, а Orison, стартап из Сан-Диего, обещает следующим летом поставить отдельно стоящую беспроводную акустическую систему для гостиной за 1999 долларов, которая просто подключается к стене и может использоваться как а 2.Аккумулятор на 2 кВтч.

Батареи

Orison обеспечивают аварийное резервирование, но они должны заработать себе на жизнь за счет сокращения ваших счетов за электроэнергию, автоматически сдвигая ваши покупки энергии у коммунальной компании, чтобы вы могли питать дом от батареи, когда в противном случае это было бы дорого, и подзаряжать от сетка при низких ставках. Основатель Orison Эрик Клифтон даже представляет себе свои батареи в городских квартирах, где мало места для собственных солнечных батарей.

«Если мы установим их в достаточном количестве, — говорит он, — предупреждения о летних отключениях могут остаться в прошлом.”

Показан: Orison Tower , $ 1 999

Домашние аккумуляторные системы обычно припрятаны в гараже лицензированным электриком. Однако это устройство предназначено для гостиной, и его установка так же проста, как включение в стандартную розетку. Башня имеет 2,2 кВтч резервной мощности (с возможностью расширения до 13,2 кВтч) и стремится окупить себя за счет хранения более дешевой внепиковой мощности. Доставка запланирована на лето 2018 года.

6 способов получения зеленой энергии в домашних условиях

Самый простой способ для большинства домовладельцев сократить свои счета за коммунальные услуги — это сократить потребление энергии за счет самодисциплины и повышения эффективности. Но для тех, у кого есть время и деньги для инвестиций, установка одной или нескольких систем зеленой энергии может принести большую и долгосрочную экономию при одновременном повышении степени защиты окружающей среды.

Выбор и покупка системы зеленой энергии для жилых домов может быть большим проектом. Некоторые системы могут быть нерентабельными для вашего дома, а другие могут быть вообще несовместимы. Но как только вы определитесь с вариантами и установщиками в вашем районе, вы можете быть удивлены тем, что находится в вашем ценовом диапазоне.

Изучите местные правила и стимулы для использования зеленой энергии

Прежде чем вы увлечетесь, следует иметь в виду несколько важных факторов.Во-первых, штаты и муниципалитеты различаются способами регулирования некоторых систем возобновляемой энергии, особенно солнечных батарей и ветряных турбин. Если выясняется, что ваш город серьезно ограничивает одно или то и другое, полезно выяснить это на раннем этапе. Позвоните в местную мэрию или проконсультируйтесь с местным установщиком ветряных и солнечных батарей, чтобы узнать, что разрешено в вашем районе.

Во-вторых, могут существовать налоговые льготы и другие стимулы, которые сделают для вас более доступным приобретение системы зеленой энергии.С 2018 года федеральный налоговый кредит на возобновляемые источники энергии для жилищного строительства был продлен до конца 2021 года и распространяется на такие системы, как солнечные панели, ветряные турбины, геотермальные тепловые насосы и солнечные водонагреватели. Ваш штат может предлагать дополнительные налоговые льготы, а у ваших местных коммунальных предприятий даже могут быть программы, упрощающие установку возобновляемых источников энергии.

Производство электроэнергии дома

1. Солнечные батареи для жилых домов

Каждый лучик солнца, падающий на вашу крышу, — это бесплатное электричество.Все, что вам нужно, это солнечная панель для его захвата. И отчасти благодаря вышеупомянутой налоговой льготе многие домовладельцы участвуют в акции.

Панели солнечных батарей

должны устанавливаться профессионалами, и многие установщики без каких-либо обязательств проведут оценку вашего дома, чтобы определить лучшие места для установки и предложить оценку. Некоторые могут даже установить солнечную черепицу, которая придаст более обтекаемый вид.

Энергию, вырабатываемую солнечными панелями, нужно сразу же использовать или хранить.Когда ваш дом потребляет больше энергии, чем вырабатывают солнечные батареи, солнечная энергия просто компенсирует количество электроэнергии, которое вам нужно покупать из сети. Но когда вы производите больше, чем используете, вы можете продавать эту избыточную энергию обратно в электросеть, что еще больше снизит ваши счета. Другой вариант — купить домашнюю батарею, которая может хранить эту энергию до тех пор, пока она вам не понадобится после наступления темноты.

2. Ветряные турбины

Вам не нужны огромные турбины, которые вы видите на ветряных электростанциях, для выработки зеленой энергии для вашего дома. Такой маленький пропеллер, как крышка мусорного бака, может существенно сократить ваши домашние счета за электроэнергию, если он установлен в достаточно ветреном месте. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Профессиональная установка здесь также важна, как для обеспечения безопасности турбины, так и для ее размещения там, где до нее дойдет ветер. И, как и в случае с солнечными панелями, вы должны использовать ее или терять, когда вы генерируете энергию с помощью ветряных турбин.

3. Солнечные и ветровые гибридные системы

Если у вас солнечные дни и ветреные ночи, гибридная солнечно-ветровая система может быть идеальным вариантом для вашего региона.Эта комбинация повышает вероятность того, что ваш дом будет вырабатывать электричество круглосуточно, поэтому теоретически вы можете полностью отключиться от сети, добавив домашний аккумулятор.

4. Микрогидроэнергетические системы

Есть проточный ручей на вашем участке? Вы можете направить поток воды через небольшую турбину и позволить току генерировать бесплатное электричество 24 часа в сутки. Система микрогидроэнергетики часто даже лучше, чем гибридная система, потому что поток воды более непрерывен и надежен, чем ветер и солнце.

5. Солнечные водонагреватели

Если полная система солнечных панелей выходит за рамки вашего ценового диапазона, но у вас все еще есть солнечная недвижимость на вашей крыше, солнечный водонагреватель — менее дорогой способ получить некоторую бесплатную энергию. В большинстве солнечных водонагревателей сам резервуар хранится на крыше как часть установки, что придает ему более громоздкий вид. Но это позволяет солнцу выполнять работу по поддержанию одного из самых больших источников энергии в вашем доме.

6. Геотермальные тепловые насосы

Температура под землей намного более стабильна, чем температура в наших домах, и зимой геотермальный тепловой насос может украсть часть этого скрытого тепла. Эти системы используют замкнутый контур труб для перекачки жидкости через подземный канал в ваш дом и обратно под землю. Внутри дома теплообменник использует тепло от труб для обогрева жилых помещений при минимальном расходе энергии.

Возобновляемые источники энергии — это разумный способ сократить ваши счета и снизить нагрузку на окружающую среду. И с таким количеством различных способов вернуть его домой, производство собственной энергии может оказаться более возможным, чем вы ожидали.

О Джоше Крэнке

Джош Крэнк — писатель-фрилансер и маркетолог, имеющий опыт работы в юридической журналистике, написании путевых заметок и маркетинге в различных коммерческих отраслях.В Direct Energy он идеально подходит для написания статей об обслуживании и ремонте дома, энергоэффективности и технологиях умного дома. Джош живет со своей женой, маленьким сыном и бесконечно воющей смесью гончих и бассет-хаундов в Новом Орлеане.

Стоимость системы хранения солнечных батарей в Великобритании (обновлено в 2021 году)

Рентабельны ли солнечные батареи?

Некоторые из основных факторов, влияющих на стоимость солнечных батарей, — это химические материалы, из которых состоит батарея, срок службы батареи, емкость и полезная емкость. Эти факторы могут привести к тому, что стоимость системы хранения в Великобритании до , как правило, составляет от 1200 до 6000 фунтов стерлингов .

Кроме того, учитывая, что срок службы системы хранения солнечных батарей составляет от 5 до 15 лет , батарею, возможно, придется заменять несколько раз в течение срока службы ваших солнечных панелей (обычно 15-30 лет), что увеличивает ваши годовые затраты.

Если вас нет дома в часы пиковой солнечной погоды, определенно стоит иметь домашнюю аккумуляторную систему хранения.Ваши солнечные батареи смогут хранить электроэнергию для использования, когда вы будете дома после наступления темноты.

Достаточно сказать, что затраты на систему хранения солнечных батарей не являются дешевыми, но преимущества наличия такой системы могут с лихвой компенсировать затраты при ее эффективной реализации.

Если вы хотите насладиться удобством, обеспечиваемым системами хранения солнечных батарей, заполните форму выше, чтобы получить до 4 индивидуальных предложений от наших надежных поставщиков и установщиков солнечных батарей. Эта услуга предлагается бесплатно и без каких-либо обязательств .

Что вы прочтете в нашем руководстве

Зачем вам нужна система хранения на солнечных батареях?

Соединение солнечных батарей с солнечными батареями — относительно новая, но эффективная практика. Вы можете использовать солнечные батареи 4 ключевыми способами :

1. Сохранение энергии для дальнейшего использования
2. Значительно снизить затраты на электроэнергию
3. Зарабатывайте деньги, продавая накопленную энергию в сеть
4. Стань независимым от сети

Во-первых, солнечная батарея накапливает энергию, генерируемую в солнечные часы, и делает ее легко доступной для использования в непроизводственные часы , например, ночью или в пасмурные дни, что позволяет вашему дому работать на 100% возобновляемой солнечной энергии. круглосуточно, пока спрос на электроэнергию не превышает предложение, которое может обеспечить батарея.

Кроме того, резервное питание от солнечной батареи может значительно снизить ваши затраты на электроэнергию . Заряжая солнечную батарею в непиковые часы и разряжая ее в часы пик, вы можете избежать больших затрат на электроэнергию от вашей коммунальной компании. Экономия от этого может способствовать снижению затрат на вашу аккумуляторную систему.

Более того, вы можете заработать деньги, продавая энергию, хранящуюся в вашей солнечной батарее , обратно в электрическую сеть, когда цены на электроэнергию самые высокие — если ваша коммунальная компания разрешает чистые измерения.

Наконец, добавив солнечную батарею к своей солнечной системе, вы можете в любое время выбрать независимость от национальной сети, тем самым обеспечивая энергетическую безопасность своего дома. Естественно, количество солнечных панелей, которые вам нужно установить для этого, будет зависеть от ваших потребностей в энергии и бюджета.

Когда лучше всего его установить?

Солнечную батарею лучше всего использовать в комбинации с солнечной фотоэлектрической батареей . К счастью, если у вас уже есть существующий массив, добавить в него солнечную батарею — относительно простая задача.А если у вас нет ни того, ни другого, эти две системы можно купить вместе, чтобы ваш дом полностью работал на возобновляемых источниках энергии.

Эти две технологии дополняют друг друга, снижая затраты на вашу систему хранения, делая вашу солнечную батарею намного более эффективной. Если вы задумывались о том, чтобы стать экологичным, сейчас самое время начать пользоваться деньгами, которые вы можете сэкономить на ежемесячном счете за электроэнергию.

Системы хранения солнечных батарей

предлагают вам на выбор различные типы батарей, а также множество преимуществ, таких как более экологичная эффективность, более длительный срок службы и более простая установка.

Сколько стоят солнечные батареи?

В настоящее время стоимость обычно составляет от 1200 до 6000 фунтов стерлингов в зависимости от емкости, химического состава батареи и ее жизненного цикла.

Стоимость солнечных батарей такая же, как и тогда, когда технология для фотоэлектрических систем была новой. По мере того, как использование систем хранения солнечных батарей становится все более распространенным, их цена, естественно, будет следовать той же тенденции к снижению, что и стоимость солнечных батарей.

Литий-ионные солнечные батареи — это наиболее распространенные и экономически выгодные батареи всех типов.В таблице ниже приводится краткое изложение стоимости литий-ионных аккумуляторов в зависимости от полезной емкости.

Стоимость литий-ионной солнечной батареи

Полезная мощность (кВтч)	Ориентировочная цена (литий-ионные батареи)
3-4 кВтч	От 3410 £
4-7 кВтч	От 4 288 £
7-9 кВтч	От 5 185 £
9 — 13.5 кВтч	От 5 920 £

Литий-ионный и свинцово-кислотный — два химических материала, которые чаще всего встречаются в батареях, используемых для систем солнечных панелей. Несмотря на более высокую ориентировочную цену, литий-ионные батареи по-прежнему занимают большую долю рынка благодаря более длительному сроку службы и большей полезной емкости .

В следующей таблице подробно объясняется, почему свинцово-кислотные батареи сравнительно дешевле в краткосрочной перспективе, но литий-ионные лучше подходят, если принять во внимание будущую плату за замену.

Стоимость различных материалов батарей: свинцово-кислотные и литий-ионные

Характеристики	Свинцово-кислотная батарея	Литий-ионный аккумулятор
Предварительная стоимость	2 000 фунтов стерлингов	4 000 фунтов стерлингов
Емкость накопителя (кВтч)	4 кВтч	4 кВтч
Глубина разряда (DoD)	50%	90%
Жизненный цикл	1,800	4 000
Стоимость / кВтч / цикл *	£ 0. 556	£ 0,278

* Стоимость / кВтч / цикл = предварительная стоимость / (емкость хранилища × DOD × жизненный цикл)

Материал батареи

Различные материалы по-разному влияют на скорость разряда и срок службы продукта. Например, литий-ионные батареи могут разряжать 70% -90% от общего объема хранения, в то время как свинцово-кислотные батареи могут разряжать только около 50%. А у литий-ионных аккумуляторов срок службы как минимум вдвое больше, чем у свинцово-кислотных. Более высокая скорость разряда и более длительный срок службы обычно приводят к более высоким ценам. .

Вместимость

Накопительная емкость — это общее количество энергии, которое может хранить ваша солнечная батарея, а полезная емкость означает количество, которое можно использовать, которое обычно рассчитывается по глубине разряда (DoD).

Объем накопительной и полезной емкости, измеряемый в киловатт-часах (кВтч) , напрямую влияет на стоимость вашей солнечной аккумуляторной системы. Большая емкость означает, что может хранить больше энергии, и поддерживать большую площадь, таким образом, это приведет к более высокой цене.

Срок службы

Жизненный цикл — важный показатель срока службы солнечной батареи. Чем больше циклов может обеспечить солнечная батарея, тем дольше она может нормально работать. Учитывая, что срок службы солнечных панелей составляет около 25 лет, замена новой солнечной батареи может увеличить будущие расходы.

Установка

Стоимость установки систем хранения солнечных батарей незначительно варьируется в зависимости от размера и может покрываться некоторыми брендами.Вообще говоря, более экономично установить солнечную батарею при установке солнечных батарей.

Как снизить расходы

Даже при том, что стоимость системы хранения солнечных батарей может быть не умеренной, вы все же можете найти способы сэкономить деньги . В настоящее время в Великобритании есть возможности финансирования солнечных панелей.

С помощью Smart Export Guarantee (SEG) вы можете заработать деньги на , экспортируя хранимую электроэнергию обратно в сеть. Экспортные тарифы варьируются в зависимости от поставщика энергии, но хороший тариф составляет 4-6 пенсов / кВтч.

До SEG действовал льготный тариф (FIT). FIT награждал домовладельцев за использование возобновляемых источников энергии, таких как солнечная энергия, а также за экспорт электроэнергии в сеть. FIT закончился в 2019 году, и новые заявки не обрабатываются. Те, кто в настоящее время зарегистрированы в рамках FIT, будут продолжать получать платежи до окончания их соглашений.

Типы солнечных батарей

• RV / Морские солнечные батареи — Морские солнечные батареи подходят для небольших систем и используются на лодках и людьми, у которых есть дома на колесах.Кроме того, эти типы солнечных батарей работают лучше всего, когда невозможно производить электричество в других формах из-за их меньшей емкости для непрерывной работы.
• Затопленный тип — Аккумуляторные батареи затопленного типа представляют собой свинцово-кислотные батареи с крышками для добавления воды. Эти типы батарей не очень дороги в покупке и имеют хороший срок службы по сравнению с морскими солнечными батареями. Рекомендуется использовать аккумуляторные батареи затопленного типа на открытом воздухе, так как они выделяют газ при зарядке.Однако, если они установлены внутри, настоятельно рекомендуется использовать систему вентиляции для выпуска газов, которые могут быть взрывоопасными и токсичными.
• Gel — Герметичные гелевые батареи, в отличие от затопленных, не имеют вентиляционных отверстий и не выделяют газы. Из-за этого вентиляция не важна, и эти батареи можно использовать в помещении без каких-либо рисков.Преимущество этого заключается в том, что батарея будет иметь более постоянную температуру в помещении, что приведет к увеличению объема обслуживания и, следовательно, будет лучше, чем у затопленных типов. .
• Аккумуляторы из абсорбированного стекломата (AGM) — Стеклянный мат используется между пластинами для удержания электролита. Батареи этого типа герметичны, что означает, что они не выделяют газ при зарядке. В дополнение к этому, батареи Glass Mat также обладают превосходными характеристиками, что делает их лучшими типами батарей. Они обладают всеми преимуществами герметичных гелевых типов, но имеют более высокое качество. Другие преимущества включают тот факт, что они лучше поддерживают напряжение, они медленнее саморазрядиваются и, наконец, служат дольше.Конечно, их превосходство означает, что они самые дорогие из четырех типов.

Каков срок службы солнечной батареи?

Средний срок службы системы хранения солнечных батарей составляет от 5 до 7,5 лет для свинцово-кислотных и 11-15 лет для литий-ионных батарей. Однако все батареи уязвимы, если они чрезмерно разряжаются или подвергаются воздействию экстремальных погодных условий.

Глубина разряда (DoD)

Глубина разряда (DoD) означает, сколько вы можете использовать аккумулятор перед его зарядкой.Так же, как для батареи вашего телефона может быть вредно оставаться только 2%, то же самое касается системы хранения на солнечных батареях.

Если вы израсходуете 100% его заряда или превысите лимит DoD перед его подзарядкой, срок службы будет значительно сокращен . Например, если вы покупаете систему хранения солнечной батареи, которая имеет емкость 5 кВт и 80% DoD, не забудьте зарядить ее, прежде чем израсходовать все 4 кВт, чтобы продлить срок службы батареи.

По сравнению со свинцово-кислотными аккумуляторами, литий-ионные аккумуляторы могут выдерживать более широкий диапазон температур изменений и имеют более высокий уровень допуска при неправильной разрядке.Эти преимущества приводят к увеличению доли литий-ионных аккумуляторов на рынке.

Какая солнечная батарея лучшая?

Приличная система хранения на солнечных батареях может сделать вашу жизнь лучше и избавить вас от дополнительных ненужных затрат. В таблице ниже вы можете найти список популярных брендов батарей для солнечных панелей.

Стоимость различных материалов батарей: свинцово-кислотные и литий-ионные

Марка	Полезная мощность (кВтч)	Стоимость	Материал батареи	Гарантия	Жизненные циклы	Глубина разряда (DoD)
Tesla Powerwall	13.5 кВтч	От 5 500 £	Литий-ионный	10 лет	Без ограничений *	100%
SolaX 3.3	3,5 кВтч	от 4 010 £	Литий-ионный	10 лет	6 000	95%
LG Chem RESU 6.5	6,5 кВтч	от 3043 £	Литий-ионный	10 лет	6 000	90%
Powervault 3	4 кВтч	От 4470 £	Литий-полимерный	10 лет	> 6000	100%
	8 кВтч	От 7 020 £	Литий-полимерный	10 лет	> 6000	100%

* В течение гарантийного срока

Установка системы хранения на солнечных батареях может сделать вашу жизнь более удобной круглый год, не беспокоясь о погоде.Поскольку он становится все более распространенным в частном использовании, важно сделать разумные инвестиции и выбрать наиболее рентабельный продукт.

Совершение такой крупной покупки требует тщательного исследования и сравнения различных предложений, что может занять очень много времени. Мы будем рады помочь вам найти систему хранения солнечных батарей, которая лучше всего подходит для вашего дома и бюджета. Заполнив форму выше , вы можете получить до 4 бесплатно, без обязательств, котировки от наших надежных поставщиков, что сэкономит ваше время и деньги.

Написано Аттила Тамас Векони UX-менеджер Аттила — UX-менеджер в GreenMatch. Он имеет степень в области международного бизнеса с четырехлетним опытом координации в области маркетинга, взаимодействия с пользователями и создания контента. Аттила любит писать о солнечной энергии, технологиях отопления, защите окружающей среды и устойчивости.Статьи его и его команды появлялись на таких известных сайтах, как The Conversation, Earth911, EcoWatch и Gizmodo.

Руководство по возобновляемым источникам энергии 2019 | Солнечная энергия в доме

Один из самых популярных и эффективных способов производства возобновляемой энергии — это фотоэлектрические (PV) панели. Панели обычно размещаются на крыше или во дворе, где они улавливают солнечную энергию и преобразуют ее в электричество. И в зависимости от вашей широты и ориентации панелей вы можете генерировать 10 или более ватт на квадратный фут.При расчете солнечной системы подходящего размера для вашего дома имейте в виду, что, по данным Управления энергетической информации США, средняя американская семья потребляет около 900 киловатт-часов (кВтч) электроэнергии в месяц.

Есть два распространенных способа получить фотоэлектрическую солнечную систему: аренда солнечной энергии и прямое владение. Возможно, вы получали письма от компаний, предлагающих бесплатные системы аренды солнечных батарей. И хотя это звучит слишком хорошо, чтобы быть правдой, системы бесплатны, включая солнечные батареи и установку.Эти сделки известны как соглашения о закупке электроэнергии (PPA), и вот как они работают: третья сторона нанимает монтажную бригаду и покрывает стоимость солнечной системы. Затем он заряжает вас только за солнечную энергию, произведенную системой. Ставка зафиксирована на определенный период времени и обычно намного ниже той, которую вы в настоящее время платите коммунальной компании. Основное преимущество, как упоминалось ранее, заключается в том, что вы ничего не платите за установку или обслуживание. Однако вы также не имеете права на какие-либо налоговые льготы или скидки; они поступают непосредственно в лизинговую компанию.

При полном владении вы получаете 100 процентов солнечной энергии, производимой системой, и имеете право на все налоговые льготы, скидки и льготы на уровне штата и федерального уровня. Обратной стороной является то, что вы должны платить за всю систему, включая панели, установку и обслуживание. Однако большинство домовладельцев окупают затраты в течение нескольких лет за счет более низких счетов за электроэнергию и даже раньше, если система производит избыток электроэнергии, которую можно продать обратно коммунальной компании.

Вот альтернатива солнечным панелям на крыше: если срок службы вашей нынешней крыши подходит к концу, вы можете подумать об инвестициях в солнечную черепицу.Солнечная черепица, также известная как интегрированная в здание фотовольтаика (BIPV), представляет собой тонкие плоские солнечные панели, которые заменяют многие из существующих черепиц на крыше. В результате BIPV менее навязчивы и изящнее, чем традиционные фотоэлектрические панели, которые устанавливаются поверх вашей нынешней крыши. В настоящее время черепицу на солнечной крыше можно приобрести у нескольких компаний, включая CertainTeed, Tesla Solar Roof и SunTegra.

Конечно, недостатком солнечной энергии является то, что она работает только тогда, когда солнце встало.
