Монтаж дымоходов, труб и каминов своими руками: схема и видео

Постройка дома — это сложная процедура, которая предусматривает выполнение работ с высокими и сложными конструкционными требованиями. Среди них особого внимания заслуживает такая процедура, как монтаж дымоходов печи, газового котла или камина.

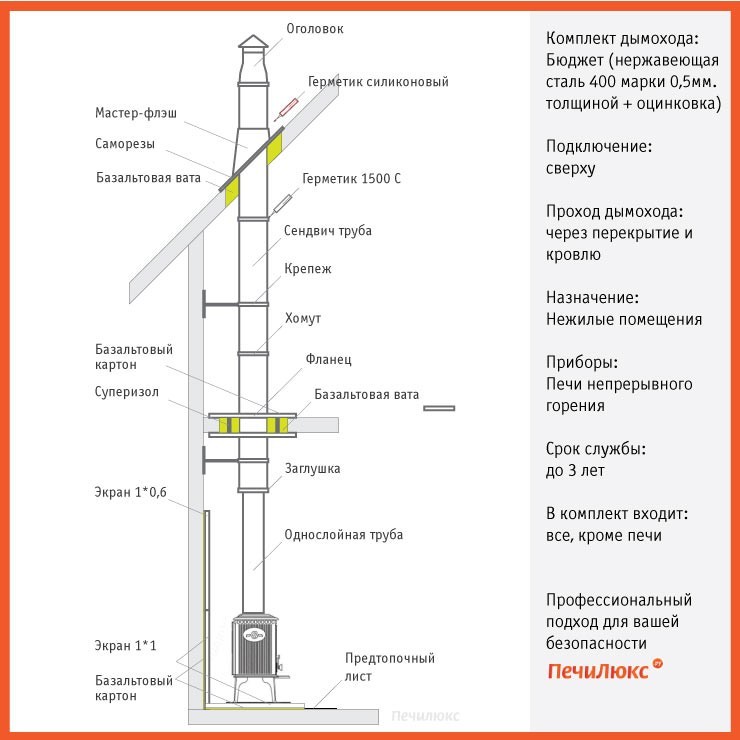

Схематическое изображение монтажа дымохода

И если при установке камина или печи предъявляются высокие эксплуатационные требования, то монтаж дымоходов нередко ведут из подручных материалов, как говориться по остаточному принципу, что в корне неправильно. Это зачастую приводит к нарушению правил пожарной безопасности и может спровоцировать попадание угарного газа внутрь помещений.

Основные требования при строительстве дымоходов

Для начала обращаем ваше внимание на основные требования, которые необходимо неукоснительно выполнять во время такой процедуры, как монтаж дымоходов камина или котла своими руками:

  1. Нельзя располагать дымоход у наружных стенок дома. Так как это может привести к тому, что дымоход будет промерзать,  а это и плохая тяга и серьезные проблемы с растопкой камина в холодное время года.
  2. Невзирая на то, какого типа дымоход вы собрались строить в доме, он должен монтироваться строго снизу вверх.
  3. Дымоход должен иметь кожух, который предохраняет внутренний слой от влияния посторонних предметов и соприкосновения с элементами дома. Монтаж коаксиального дымохода для газового котла несколько отличается от сборки обычного дымоход для дровяной печи или камина.
  4. Наиболее эффективной формой сечения дымохода является круглая.
  5. Обязательно при проектировании дымохода необходимо точно знать его параметры. Они во многом определяются маркой и типом отопительного оборудования, которое будет установлено в доме. Если отечественные производители уделяют этому мало внимания, то практически в любой инструкции по эксплуатации заграничного газового котла имеются технические данные системы дымоудаления (сечение, высота и т. д.).

Классический алгоритм монтажа модульного дымохода

Основные элементы дымохода

Общие указания

Независимо от того, как выполняется монтаж трубы дымохода – своими руками или при помощи услуг специалистов, начинают эту процедуру от теплоэнергетической установки, то есть печи, котла или камина. Если в доме предусмотрена установка нескольких теплогенерирующих агрегатов (к примеру, котла отопления на кухне и дровяного камина в гостиной), то для каждого из них создается свой отдельный дымоход.

Хотя в исключительных случаях допускается врезка нескольких отопительных агрегатов к одному дымоходу. Но при этом важно помнить, что каждое последующее подсоединение к дымоходу должно быть на разной высоте не менее 1 м. А также диаметр такого дымохода должен соответствовать суммарной мощности всех теплогенераторов, подсоединенных к нему.

1 этап — проектирование и расчет параметров дымохода

Кстати, первым этапом монтажа дымохода своими руками является подбор (расчет) диаметра дымохода (см. Расчет дымохода). Все расчеты основываются на рекомендациях производителей теплогенераторов и зависят от технических параметров устанавливаемых агрегатов.

Однако, несмотря на расчеты и рекомендации, диаметр дымохода:

  • Не может быть меньше от диаметра выходного патрубка теплогенератора.
  • На всем протяжении дымоход не должен иметь уменьшения диаметра меньше, чем величина диаметра выходного патрубка.
  • Согласно требований ГОСТ 9817–95, считается, что на каждый киловатт мощности теплового агрегата дымоход должен иметь величину сечения не менее 8 см². Такая площадь сечения позволяет обеспечить прохождение дымовых газов со скоростью в диапазоне 0,15–0,6 м/с. Именно какие значения приняты за норму, согласно НПБ 252–98.

2 этап — монтаж дымохода на теплогенерирующей установке

После того как определились с диаметром и выбрали дымоход соответствующего размера, можно приступать к подключению его к отопительному агрегату. Сразу отметим, что подключение своими руками выполняется, как правило, по 2-м стандартным схемам: «Лайт» и «Трим».

  • Схема монтажа дымохода «Лайт».«Лайт» подразумевает сборку дымохода из одноконтурных элементов. И соединение элементов производится при помощи элементов системы (колено, тройник, труба).
  • Схема «Трим».«Трим» представляет собой сборку состоящую из двухконтурных элементов. При этом при переходе от отопительного агрегата с одноконтурным выходным патрубком к системе дымохода соединение выполняется при помощи специального переходного узла. Несмотря на то, по какой схеме выполняется монтаж дымохода, все стыки и соединения обязательно стягиваются хомутами.

    Порядок установки бокового отводящего патрубка от котла к тройнику

Теперь относительно набора для монтажа трубы дымохода своими руками. Различают 2 схемы монтажа, в зависимости от расположения выходного патрубка: боковое и верхнее.

  • Сборка с боковым расположением патрубка. При боковом расположении патрубка после установки переходника или соединительного элемента выполняется набор и стыковка узлов горизонтальной части дымохода. При этом помните, что длина бокового соединительного патрубка не должна превышать расстояние 1 м. Иначе возможно значительное ухудшение тяги.Для изменения направления дымохода из горизонтального положения в вертикальное необходимо использовать специальные колена или тройник со встроенными элементами ревизии, которые обеспечивают удобное обслуживание дымохода при эксплуатации. При этом в обязательном порядке тройник должен опираться на кронштейн.

    Данный котел имеет верхнее расположение патрубка

  • Сборка с верхним расположением патрубка. Если же выходной патрубок имеет верхнее расположение, то можно собирать вертикальную часть дымохода сразу над котлом без дополнительных соединительных элементов.

    Таким образом, элементы дымохода стыкуют между собой и крепят к стене

3 этап — сборка вертикальной части дымохода

Внимание: при наборе вертикальных звеньев дымохода своими руками в зависимости от типа сборки имеются кардинальные различия в стыковке элементов.

Так при монтаже трубы дымохода по системе «Лайт» все элементы стыкуют на предыдущие по дыму. То есть верхнее звено нижним концом насаживается сверху верхнего конца нижнего элемента. Это обеспечивает надежную герметичность системы без применения дополнительных уплотнительных элементов.

Установка труб дымохода через перекрытие в доме

При сборке по системе «Трим» монтаж выполняется иначе — по конденсату. То есть каждая внутренняя труба верхнего элемента входит внутрь внутренней трубы нижнего элемента. А наружная труба (кожух) надевается сверху.

Такая схема монтажа позволяет воспрепятствовать попаданию влаги внутрь дымохода, где находится утеплитель. Особенно хорошо показан такой монтаж дымохода на видео, где описаны и показаны мелкие нюансы сборки.

При монтаже своими руками все звенья вставляются плотно, не должно оставаться никаких зазоров. При этом нахлест элементов в местах стыковки должен быть не менее 0,5 диаметра трубы. Рекомендуется все места стыков дополнительно обжать при помощи хомутов.

Если есть необходимость поворота дымохода в другом направлении, то используют специальные отводы — колена. При сборке по системе «Трим» используются колена только на 45°. Поэтому при развороте на 90° придется использовать 2 колена. А для системы «Лайт» выпускаются колена на 45° и 90°.

4 этап — монтаж дымохода через перекрытия

При сборке дымохода камина или печи своими руками немало трудностей возникает при прохождении труб через перекрытия здания (см. Как вывести дымоход через стену). Для того чтобы обеспечить безопасную эксплуатацию дымоходов, в данных местах используют специальные элементы.

Установка дымохода на крыше и его герметизация

Так монтаж дымохода в деревянном доме через перекрытия подразумевает использование специальных проходных патрубков, которые изолируют деревянные конструкции от стенок дымохода. При этом проходные патрубки необходимо подбирать чуть большего диаметра, чем внешний диаметр трубы дымохода.

Отверстие в перекрытии должно быть немного больше, чем проходной патрубок. В образовавшиеся зазоры укладывается утеплитель. Зачастую для этих целей используют минеральную фольгированную изоляцию негорючего типа. Она укладывается фольгой к металлическим частям дымохода.

Очень важно так подобрать по высоте элементы дымохода, чтобы в месте прохождения через перекрытия не было их стыков.

Обратите внимание: в местах прохода через деревянные перекрытия или перекрытия из других материалов труба должна быть обязательно цельной.

Если предусматривается, что труба будет на 2-ом и последующих этажах проходить через жилые помещения, то необходимо установить дополнительный защитный кожух с вентиляционными решетками (для отвода тепла от дымохода).

5 этап — монтаж дымохода через крышу

Данная процедура выполняется по стандартным схемам. Если перекрытие крыши представляет собой возгораемые материалы, то в месте прохождения монтируется проходной патрубок, аналогичный тем, которые устанавливались при прохождении перекрытий.

Однако для герметизации места стыка от атмосферных осадков необходимо дополнительно использовать крышные разделки. Для установки трубы на металлочерепице используется, так называемый, внутренний фартук. Планки примыкания к металлочерепице приобретаются одновременно с остальными комплектующими. Поэтому впоследствии на металлочерепице место прохода практически незаметно.

Но помните, что разводки для кровли отличаются друг от друга не только размером, но и углом наклона. Поэтому подбирать разделку для установки своими руками  необходимо исходя из диаметра дымохода и угла наклона крыши.

Зачастую стандартные насадки выпускаются двух типов:

  1. С углом наклона 15-35°;
  2. С углом  35-55°.

Такая разделка устанавливается сверху на трубу дымохода. Точная регулировка угла наклона осуществляется при помощи конусной части разделки. Края разделки обязательно заводятся под конек крыши. Для повышения герметичности в месте стыковки трубы и крыши используют регулируемый фартук.

Не забудьте на верхнюю часть дымохода печи или камина установить зонт для предотвращения попадания внутрь атмосферных осадков. Монтаж дымоходов газовых котлов не предусматривает установку флюгарок, обратите на это внимание.

как сделать и установить дымоход в доме

Дата публикации: 16.07.2020 17:04

Дымоход – важная система отопления, отвечающая за вывод дыма. Его устройство сопряжено с определенными правилами и стандартами. Их соблюдение обеспечивает эффективность дымоотведения, пожарную безопасность и длительность эксплуатации. В статье рассказывается, как правильно собрать дымоход своими руками и установить его в свой дом.





Как установить дымоход: монтаж дымохода своими руками — документы

Для систем дымоотведения предусмотрены следующие стандарты:

  • СНиП 2.04.05-91 и ДБН В.2.5-20-2001 регулируют правила монтажа;
  • СНиП 41-01-2003 предоставляет сведения об отопительных системах;
  • НПБ 252-98 – устройства теплогенерации;
  • ГОСТ 9817-95 – технические требования для безопасной работы источников отопления;
  • предписания и принципы эксплуатации дымовых каналов.

Документация дает информацию об общих основах и технических особенностях того, как сделать дымоход дома. Обращается внимание на материал изготовления – он должен быть негорючим. Обычно применяется кирпич, керамика или нержавеющая сталь.



К особенностям устройства дымоходов относят сборный тип конструкции, а также фрагментарность монтажа. Эти факторы обусловлены применяемыми материалами и прохождением конструкции через помещения и перекрытия.





Как правильно сделать дымоход своими руками: основные требования

Документация по устройству дымоходных систем не предусматривает строгих ограничений по форме и конструкции дымоходов. Однако есть определенные правила к их техническому устройству:

  • длина дымоотвода должна составлять не менее пяти метров;
  • внутреннее сечение должно быть равным входному отверстию теплогенератора, допускается превышение показателя;
  • каждый источник тепла оборудуется отдельным выводом дыма;
  • скорость потока воздуха внутри трубы – от 15 до 20 м/с;
  • толщина стенок зависит от материала – кирпичные 25 см, керамические и металлические трубы уже имеют нужный показатель;
  • для очистки и осмотра создаются карманы глубиной до 25 см;
  • допустимое количество поворотов – 3.

Данные аспекты базовые, отдельные нюансы и особенности зависят от типа материала, а также конструкции помещений и крыши.





Как правильно собрать дымоход

  • Дымоход собирают снизу вверх, от источника тепла до вывода на крышу.
  • Учитываются все проходимые помещения и перекрытия.
  • В сборных системах каждый элемент вводят в предыдущий.
  • Монтаж должен учитывать материал стен, не допускается соприкосновение с горючими поверхностями.
  • В частном деревянном доме применяются насадные или коронные трубы.
  • Герметики должны иметь высокую термоустойчивость, от тысячи градусов.
  • Наружные крепления не должны входить внутрь трубы.





Как выводить дымоход

Высота трубы над крышей зависит от типа конструкции. Для плоской кровли трубу поднимают на 0,5 м. Такое же значение сохраняется, если расстояние от трубы до конька меньше полутора метров. Труба может равняться или превышать уровень оси конька, если расположена на расстоянии от 1,5 до 3 м от него.

По отношению к ближайшим зданиям труба должна возвышаться на полтора метра. В этом случае ее дополнительно прикрепляют к крыше с помощью растяжек.





Дымоход своими руками: пошаговая инструкция

Инструкция по устройству дымохода отличается в зависимости от используемого материала. Учитывается и размещение дымоотвода – внутри или снаружи здания. Чтобы правильно установить дымоход, важно учитывать множество нюансов. Ниже приведены основные.

Кирпичный дымоход

Дымоотвод из кирпича может располагаться непосредственно над печью или рядом через переходник. В первом случае следует учитывать вес конструкции.

Структура такого дымоотведения выглядит следующим образом:

  • внутренний дымоход – начинается от печи и заканчивается за 4 ряда кладки до перекрытия;
  • распушка – утолщение, устраиваемое при прохождении конструкции через перекрытие потолка;
  • выдра – утолщение, формируемое на стыке с перекрытием кровли;
  • внешний дымоход – расстояние от распушки до выдры;
  • шейка – расстояние, возвышающееся над кровлей;
  • оголовок – окончание шейки.

При монтаже кирпичного дымоотвода учитывают следующие предписания:

  • толщина стенок составляет 25 см – длина кирпича;
  • конструкция ставится строго вертикально, допустимое отклонение – не более трех градусов;
  • кладка делается герметичной, не допускается наличие щелей и отверстий;
  • раствор делают из глины и песка в соотношении 1:3 или 1:4 в зависимости от типа глины;
  • нарезку кирпичей выполняют с помощью болгарки.

Размеры внутреннего сечения зависят от отопительного прибора:

  • для печи используют большое сечение 25х25 см, «шестерка»;
  • на камины используют прямоугольное сечение 50х25 см, «пятерка»;
  • для плит применяют маленькие сечения 12,5х25 см, «четверка».

Порядок кладки кирпичного дымохода подразумевает следующие шаги:

  • за дымоотвод берутся после монтажа печи или котла;
  • после каждого ряда проверяют вертикальность кладки посредством отвеса;
  • распушка выполняется утолщением стенок, сечение остается прежним;
  • между трубой и потолком оставляют зазор в 2-3 см, его закрывают изоляционным материалом;
  • по тем же правилам возводят внешний дымоход и выдру;
  • шейку кладут с применением цементного раствора;
  • отверстия в кровле вокруг трубы изолируют и прикрывают листовой сталью;
  • вершину шейки оканчивает оголовок и колпак.

Проход дымохода через кровлю изолируют огнеупорным материалом и обшивают металлическим фартуком. Обращают внимание на удаление от горючих материалов – деревянных стропил, обрешетки.

При устройстве дымохода соблюдают основной принцип кладки. На поверхность наносится раствор, ставится кирпич, положение регулируется вручную и молоточком. По ходу конструкции делаются ниши для чистки, перед распушкой также устанавливается заглушка для регулировки выхода тепла.

Керамический дымоход

Керамические дымоотводы монтируются из готовых элементов. В домашних условиях их можно собрать, но изготовить сборные части не получится. Для монтажа применяют специальный термоустойчивый клей.

Керамический дымоход должен располагаться в пределах двух метров от отопительного прибора. Обращают внимание на обязательное удаление от покрытий из горючих материалов. Не допускается пересечение с несущими элементами.

Сборка дымохода производится по следующим шагам:

  • возводится фундамент, его покрывают огнезащитным средством;
  • монтаж деталей ведут с цоколя к кровле;
  • если высота между крепежами составляет более 3,9 м – трубу укрепляют арматурой, для нее предусмотрены отверстия;
  • диаметр трубы делают больше, чем выход отопительного элемента;
  • в качестве теплоизоляции применяют минвату и штукатурку;
  • соединение трубы и кровли изолируют металлом;
  • если кровля выполнена из горючих материалов, дополнительно монтируют искрогаситель.

Завершают монтаж облицовкой дымоотвода. Для этого используют негорючие материалы – штукатурку, керамику, камень.



Стальной дымоход

Сэндвич-дымоходы делают из металлических труб, собранных в трехслойную конструкцию. Между двумя трубами разного диаметра располагают теплоизолирующий слой. Стальные дымоотводы широко используются в промышленном строительстве, применяются и в отоплении частных домов. Преимущество – возможность устройства внутри или снаружи помещения.

Внешний дымоход из нержавейки монтируют по следующим шагам:

  • к элементу отопления крепят переходник;
  • в стене пробивают отверстие 40х40 см, его обивают огнеупорным материалом;
  • монтируют в стене проходной блок с теплоизоляцией;
  • устанавливают горизонтальный участок трубы от переходника к отверстию;
  • с внешней стороны устраивают опорный кронштейн – площадку для крепления тройника;
  • монтируют вертикальную трубу, каждые два метра ее фиксируют дополнительным кронштейном с хомутом;
  • в верхней части оборудуют оголовок и конус.

Внутренний металлический дымоход монтируется по схожим принципам с соблюдением ряда нюансов. Обязательно используют адаптер. Это обусловлено запретом на прямое подключение металлической трубы к элементу отопления.

Нижняя часть адаптера устанавливается «по дыму», верхняя – «по конденсату». Дальнейшая сборка труб выполняется «по конденсату», исключая его проникновение в стыки. Все они скрепляются муфтами, каждое соединение крепится к стене хомутами.

При пересечении потолков и кровли избегают близкого контакта с горючими материалами. Отверстия делают на 25 см больше диаметра, свободное пространство изолируют огнеупорными материалами. При прохождении через перекрытие кровли обращают внимание на герметичность, устраивают металлический фартук.







как не вылететь в трубу

Системы дымоудаления не прощают промахов — от качества сборки дымохода зависит пожарная безопасность дома и комфорт жильцов. На неопытного мастера ложится немалая ответственность, но на выручку приходят модульные дымоходные трубы – готовые решения для обустройства дымоотводного канала в частном доме. Собрать дымоход из готовых фасонных элементов так же просто, как и детский конструктор, а вероятность ошибки минимальна.

Какие трубы подойдут для дымохода?

Лучшие трубы для систем дымоотведения изготавливают из нержавеющей стали специального назначения. Модульные стальные дымоходы имеют ряд преимуществ:

  • небольшой вес – экономит силы и позволяет обойтись без фундамента;
  • гладкая внутренняя поверхность – улучшает гидравлические характеристики и не задерживает копоть;
  • тонкие стенки – обеспечивают быстрый нагрев, уменьшают количество конденсата и поддерживают тягу;
  • эргономичная сборная конструкция – предельно упрощает монтаж дымохода;
  • комплект монтажных аксессуаров отборного качества – обеспечивает герметизацию системы и удобный обход препятствий;
  • устойчивость к прогоранию и воздействию коррозионных сред – продлевает срок эксплуатации дымохода.

Выбор марки стали зависит от температуры отвода. При температуре продуктов горения менее 400 °C годится хромоникелевая сталь AISI 304 и 321; жаропрочная хромоникель-молибденовая сталь AISI 316 выдерживает температуры 400–800°C.

Габариты труб определяются параметрами системы отопления. Сечение дымоотводного канала подбирается с учётом мощности отопительного агрегата и диаметра дымоотводящего патрубка – чем плотнее прилегает, тем меньше потерь тепла.

Конструктивное исполнение дымоотводных каналов может быть одноконтурным и двухконтурным. Недорогие одноконтурные дымоходы состоят из одной трубы и комплектующих. Как правило, их устанавливают в помещениях, когда подключают отопительные приборы к ранее смонтированной системе дымоотведения, или внутри кирпичных дымоходов при реконструкции старых зданий.

Двухконтурные дымоходы, или сэндвич-трубы, предназначенные для выведения на улицу, собирают из двух соосных труб разного диаметра, разделённых слоем огнестойкого базальтового герметика. Внутренняя труба играет роль дымоотводного канала, а наружная служит чехлом, предохраняющим систему от атмосферных воздействий. Заводская теплоизоляция хорошо справляется с защитой труб от обмерзания; дополнительное уплотнение требуется в наружных секциях, в местах стыков и прохода через стены и перекрытия.

Сборка дымоходной трассы: энергосберегающие нюансы

Для безопасной эксплуатации отопительных агрегатов при сборке дымоходной трассы важно ориентироваться на рекомендации СНиП 41-01-2003, направленные на поддержание оптимального уровня тяги в системе. Оптимальная длина магистрали, не оснащённой дымососом, составляет не менее 5 метров. Подключение дымоходной трубы к котлу производится строго по вертикали, причём отрезок должен достигать 50 см и более. В помещениях с негорючей отделкой к одному дымоходу разрешено подключать не более двух однотипных отопительных приборов, расположенных на разных уровнях с полуметровым интервалом.

В случае отделки стен легковоспламеняемыми материалами дымоходную трассу проводят на расстоянии от 25 см до стеновой поверхности. Если невозможно выдержать дистанцию, стену экранируют огнеупорными панелями, выступающими за пределы магистрали на 15 см слева и справа. Одноконтурные трубы стараются размещать вдоль капитальной стены.

Сборка системы производится методом сопряжений: узкий конец модуля вставляют в раструб предыдущего элемента. Внутренние трубы собирают снизу вверх, а наружные – сверху вниз. Тогда герметизация сочленений не будет препятствовать удалению дыма.

Для прокладки сложных магистралей в комплект поставки включён набор монтажных элементов. Препятствия огибают при помощи колен с уклоном от 20 до 90°. В местах проходов используют стеновые и потолочные проходники, а подключение к основному каналу выполняют через тройники с заглушками. Ещё один тройник понадобится для обустройства ревизионного окна, облегчающего сервисное обслуживание системы. Отведение влаги осуществляется через конденсатосборник.

Выполняя поворот магистрали, помните, что использовать более трёх колен на трассе запрещается, иначе конструкция рискует обрушиться. Не в меру длинные горизонтальные отрезки протяжённостью более метра тоже не лучшим образом сказываются на устойчивости системы. Следите, чтобы дымоотводный канал не соприкасался с другими коммуникациями – электропроводкой, кабелями, газовыми трубами, радиаторами и т.д.

Места стыков в наружных секциях дымохода стягивают хомутами и заделывают жаропрочным уплотняющим составом на силикатной основе, предварительно обработав контактные поверхности абразивом. В местах прохода также потребуется установить изолированные патрубки. Уплотнение стыков выполняют в тёплое время года при температуре 20–40°C, чтобы герметик быстрее высох.

Выведение дымохода: через кровлю и через стену

Выведение дымохода наружу выполняется по-разному. Чаще всего дымоотводный канал выводят через крышу между стропилами и поперечными балками, но этот момент необходимо проработать ещё на этапе проекта. При обустройстве кровли застройщики располагают стропила и балки слишком тесно – с шагом 58–59 см, поскольку так удобнее укладывать гидроизоляцию. Однако для прохождения дымохода требуется увеличить расстояние между кровельными элементами до 70 –75 см.

Заказывая услуги индивидуального проектирования загородного дома, согласуйте с подрядчиком место выведения дымоотводного канала. Важно, чтобы стояк не оказался вблизи от ендов, мансард и окон соседних зданий.

Дымоотводную трубу проводят через крышу через два колена по 45°, чтобы внутрь не затекал конденсат. Стояк, выведенный через кровлю на расстоянии 1,5–3 метра до конька, должен возвышаться над ним хотя бы на полметра. Если расстояние превышает три метра, верхний край дымохода может располагаться вровень с коньком. При необходимости трубу поддерживают распорами.
Если в шахте нет дымового канала, дымоход выводят через стену горизонтально с небольшим уклоном, подняв трассу до потолка или просверлив отверстие на уровне входного патрубка котла. Наружную секцию крепят к стене на стальные кронштейны, а под тройники выделяют индивидуальные крепления.

Перед тем, как обрядить дымоотводный канал наружной секции в сверкающий кожух, позаботьтесь об уплотнении. Так вы убьёте даже не двух, а сразу трёх зайцев – снизите теплопотери и расход топлива, убережёте кровлю и поставите ещё один заслон на пути осадков. Для уплотнения подходят лёгкие негорючие материалы – минвата или готовые чехлы-цилиндры из фольги. Наружные отрезки труб закрывают оголовками, а сверху на дымоход надевают зонт для защиты от дождя и снега. В продаже имеются очень нарядные дизайнерские флюгарки в виде флюгеров, куполов и башенок – с таким украшением ваш дом обещает стать главной достопримечательностью района!

Установка дровяной горелки через стену

Установка дровяной горелки через стену

Вы здесь, потому что хотите соединить свою печь с гибкой облицовкой дымохода, но НЕ вставляете печь в нишу камина (проем строителя).

Прежде всего, я должен сказать, что я устанавливал такую ​​плиту только два раза, и у меня не так много фотографий. Вам нужно будет проделать в стене отверстие большего размера, чем у меня, или сделать еще одно отверстие с другой стороны дымохода (у нас был доступ к внешней стене дома).

Обратите внимание, что гибкая облицовка должна оставаться в пределах дымохода.

Давайте посмотрим на мои каракули. Сверху вниз у вас есть вкладыш, адаптер, стекловидный стальной колено под углом 45 градусов, длина прямого стекловидного тела, еще один стекловидный колено под 45 градусов с сажевой дверцей, чтобы помочь подметать, и не менее 600 мм по вертикали, которые вставляются в воротник вашей печи (запечатаны с помощью огнеупорный цемент).

Дверца для сажи может находиться в вертикальной трубе ИЛИ в колене.

Вы можете снять заднюю часть печи с помощью тройника или 45-градусного заднего соединения производителя (если производитель таковой предлагает).

«Адаптер с длинным носом и болтами» соединяется с вкладышем тремя болтами и не требует пояснений, когда вы его видите (некоторые из них нужно прикрепить к вкладышу саморезами, но мне нравятся версии с болтами). Вам нужно добавить огнестойкий цемент в небольшой зазор между адаптером и вкладышем.

Можно разрезать стальную стеклопакетную дымоходную трубу. Я использую угловую шлифовальную машину с очень тонким режущим лезвием по металлу толщиной прибл. Толщина 1-1,5 мм. Убедитесь, что вы носите длинные рукава, защитные очки, респиратор и перчатки. Пожалуйста, отнеситесь к этому очень серьезно: тонкие лезвия могут расколоться.

ВЫ МОЖЕТЕ ОБРЕЗАТЬ ТОЛЬКО ВНУТРЕННИЙ КОНЕЦ ЛЮБОЙ ВИТРЕОЗНОЙ СТАЛЬНОЙ ТРУБЫ (ВЕРХНЯЯ ЧАСТЬ КАЖДОЙ ЧАСТИ). Я использую малярный скотч, чтобы получить идеальную линию, а затем аккуратно обрезаю по всему периметру.

Если вы наденьте колено из стекловидной стали на адаптер с длинным носом, следите за тем, чтобы он не заходил слишком далеко в колено, так как перекрывал часть диаметра трубы.

Это правило объясняет, почему вы никогда не можете пройти сквозь стену прямо в дымоход.

Я всегда отказывался отрезать глянец трубы печки (дорого и может сколоть).

Вашей первой задачей будет проделать отверстие в трубе дымохода с помощью перфоратора с функцией долота. Отверстие должно быть на достаточной высоте, чтобы можно было разместить вашу печь и печную трубу не менее 600 мм. Один из способов сделать это — настроить плиту как тренировочную пробежку. Вы можете использовать спиртовой уровень с углом наклона 45 градусов, чтобы определить угол дымохода.

Я бы также проделал вторую дыру рядом с землей — вы можете использовать ее, чтобы удалить сажу после того, как вы прочистите дымоход. Дымоход будет использовать ваше новое отверстие, чтобы прочистить дымоход (вы должны прочистить дымоход, прежде чем вставлять облицовку, см. ДЫМОХОДЫ И ЛАЙНЕРЫ).

Вы будете использовать ваше верхнее отверстие для соединения адаптера с вкладышем, а первое колено — с адаптером (с парой саморезов. Затем вы добавите следующий кусок стекловидной стали и так далее (используя саморезы для соединения каждого). .Убедитесь, что саморезы не выступают в дымоход более чем на 5 мм, чтобы не мешать щеткам очистителя.

Я бы посоветовал выполнить все соединения ПЕРЕД заполнением скважины, иначе вы можете обнаружить, что отсутствие движения в трубе / хвостовике под углом 45 градусов затрудняет продолжение работы, если не делает ее невозможной.

На рисунке слева показана стекловидная труба, проходящая через отверстие в стене. Ваше отверстие будет намного больше, чем тысяча (в этом случае у нас был доступ к отверстию во внешней стене для подключения нашего лайнера). Обратите внимание, что я защитил дымоход с помощью огнестойкой ленты (липкая спинка). Вы также можете использовать огненную веревку, но вам понадобится ее много.

Это на месте, потому что труба будет расширяться и сжиматься под воздействием тепла и либо повреждает себя, либо разрушает строительный раствор вокруг нее (я видел, как многие делали это без защиты).

Затем вы можете заделать отверстие и приклеить розетку к стене (используя тонкие полоски силикона).

как установить дымоход дровяной печи

Дымоход — это конструкция, которая используется для вывода дыма и других горячих газов, образующихся при сжигании топлива, например дров. Дровяные печи — это один из способов добраться до дома, и владельцы недвижимости сохраняют в доме жаркое в более прохладные зимние месяцы. 25 ноября 2015 г. — Завершение установки новой дровяной печи предполагает продление дымохода через чердак и крышу.Установка дровяного камина • Если вы устанавливаете топку для камина на гранулах, которая подходит к камину, лучше всего нанять профессионала, который прочистит дымоход, проведет вентиляцию через дымоход и обеспечит водонепроницаемую шторку и дымоход. колпачок наверху. Опубликовано в Видео «Сделай сам» Дымоходы, заглушки, заслонки, видео по установке печных труб, камины, дровяные печи и вставки, а также дымоходная труба и печь… Обычно размер дымохода определяет размер дымохода на плите. Инструкции по установке дымохода — Как установить дымоход Ресурсы на этой странице предназначены для того, чтобы помочь вам шаг за шагом в достижении вашей цели создания дымохода профессионального качества. Мы установили дровяную печь и систему дымохода, и, в свою очередь, он позвольте нам использовать все эти замечательные изображения для нашего установочного видео для домовладельцев своими руками! Помимо установки печи и облицовки дымохода, это также включало удаление некоторых существующих кирпичей, чтобы открыть грудь дымохода (что сразу же увеличивало комнату), рендеринг задней части камина и укладку нового камня для очага.Если вы устанавливаете дровяную печь или печь на гранулах, прокладка дымоходной трубы через внешнюю стену экономит время и затраты на «Инструменты» — инструменты, необходимые для выполнения работы; Очаг — размер, толщина и крепления. (и печь!) Шаг 2 планирования дымохода. Сравнение предложений может сэкономить вам до 40%: Конфигурация дымохода будет зависеть от расположения печи и от того, будет ли дымоход (в случае металлического или каменного дымохода) проходить через â Нанесите полоску силиконового герметика, чтобы заделать стык между штормовым воротником и дымоходом (рис.Установка зависит от маршрута, используемого для вентиляционных труб: вертикальный, горизонтальный или их комбинация. Экранирование — Безопасные расстояния от горючих материалов, креплений; Комплект дымохода — перечень компонентов дымохода и допуски; Плита. Установка дровяной печи стоит в среднем от 1200 до 4500 долларов, или от 2300 до 7000 долларов, если установлен дымоход. Хотя вы можете установить дровяную печь без дымохода, вам сначала нужно понять, что такое дымоход, чтобы знать, почему вы можете обойтись без него. Поскольку наша дровяная печь станет частью нашего повседневного «выживания», мы действительно хотели получить что-то как можно более простое в обслуживании. Чем больше топлива (тепла) вы дадите этому двигателю (дымоходу), тем большую мощность (тягу) он выдает. Да, можно добавить дровяную печь или камин без существующего дымохода, но при этом вам необходимо установить дымоход. Средняя стоимость установки дровяной печи может составлять от 1500 до 2700 фунтов стерлингов. НО у вас могут возникнуть проблемы с правильным рисунком печи. Установите печную трубу. Как установить дровяную печь, пошаговое руководство по установке дровяной печи, включая советы по установке дровяной печи в существующий камин.Да, хотя в этом случае вам, скорее всего, понадобится помощь извне для установки устройства записи журналов. Установка дровяной печи означает, что вам понадобится дымоход. Если печь установлена ​​далеко от дымохода, длина горизонтальной трубы, идущей в дымоход, также не должна превышать 6 футов, а также должен быть небольшой наклон вверх of дюйма на фут. 18). Краткое пошаговое руководство по установке без дымохода 1) Начните свою систему с одностенной, стекловидной эмалированной трубы для печи того же диаметра, что и выпускное отверстие на плите.Средняя стоимость дровяной печи. Безопасная установка вашей дровяной печи. Я хотел бы установить печь на гранулах, но не уверен, смогу ли я выпустить ее в существующий дымоход. Пошаговая установка. Как установить трубу для дровяной печи через стену. Открытие каминов — объяснение дымоходов, очагов, регистровых плит, принципа работы костров и правил установки дровяной печи или дровяной печи. Убедитесь, что вы нанимаете надежную компанию с опытом работы. Шаг 4 — Установите печную трубу. Во-первых, вы должны определить, какой размер трубы вам нужно использовать с дровяной печью.Печные трубы или патрубки дымохода могут быть одностенными или двустенными. Лучшим вариантом является установка облицовки, которая идет от вентиляционного отверстия печи до верхней части дымохода, вариант, который будет стоить около 100 долларов за фут в 2014 году для профессиональной установки. Большинство производителей дровяных печей и заводских каминов (и местные строительные нормы и правила) требуют, чтобы «дымоход должен выступать не менее чем на 2 фута над любой частью любой конструкции в пределах 10 футов (по горизонтали) и должен выступать не менее чем на 3 фута выше наивысшая точка проникновения в крышу. â € ** Производитель печи порекомендует, какой размер дымохода следует установить для оптимальной производительности. Найдите подходящее место. Чтобы отапливать дом должным образом, вы должны установить дровяную печь в центре на первом этаже, где тепло может легко распространяться в соседние комнаты. Печь отличается от дымоходных систем. У нас есть все дымоходные трубы и инструкции для любого, чтобы выбрать, а затем установить дымоходы для дровяной печи и дымовую трубу, включая одностенные или двухстенные.Приведенные здесь инструкции предназначены для установки отдельно стоящей печи на гранулах. В доме без дымохода можно по-прежнему использовать печь с дымоходом с двумя стенками, который проходит во всю высоту вашего дома. Соединительная труба дымохода идет от воротника дымохода к горизонтальной трубе, ведущей в дымоход. Ограничьте количество изгибов дымохода, уменьшив количество изгибов или изгибов, и постарайтесь избегать длинных горизонтальных участков дымохода. Если дымохода нет, его нужно делать с двустенной системой дымохода, что увеличивает стоимость.Это компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности. Цена зависит от того, какой тип печи вы выберете, есть ли в вашем доме дымоход, очаг или задняя стенка, а также от того, какого рабочего вы выберете для установки. Если в вашем доме есть дымоход, гибкий металлический вкладыш для дымохода можно опустить в дымоход и подсоединить к печи. Просто соедините половинки вокруг дымохода (рис. Оставьте 9 дюймов воздушного пространства между трубой и любым горючим материалом. Думайте о дымоходе как о двигателе, который приводит в движение дровяную систему отопления Jotul.Обратите внимание, что только потому, что открытый огонь отлично работал в дымоходе, это не означает, что современная дровяная горелка будет «открывать огонь», тратя огромное количество тепла на дымоход, тогда как современные дровяные горелки, будучи более эффективными, нагревают дымоход меньше ; больше тепла — больше сквозняка. Топка для камина дровяной печи стоит от 750 до 3000 долларов и более. У меня нет дымохода — могу ли я установить дровяную горелку? Монтаж дымохода для пеллетной печи — это процесс, которым занимается опытный установщик.Все дровяные камины должны пропускать дым и опасные газы из дома. Вот схема стандартной установки дымохода: Вот схема широкого спектра возможных установок дымохода. Есть три распространенных типа перечисленных заводских металлических дымоходов; все они одинаково безопасны при установке в соответствии с инструкциями и надлежащем обслуживании. Для этой дровяной печи мы использовали черную одностенную трубу Rock Vent и изолированную двойную дымоходную трубу Rock Vent класса А для этой дровяной печи диаметром 6 дюймов.Определите необходимое количество длин дымоходных труб. Дымоход должен выступать не менее чем на 3 фута над самой высокой точкой, где он проходит через крышу, и быть не менее чем на 2 фута выше любой части здания в пределах горизонтального расстояния 10 футов (Рис. 2). Вот моя установка. Установка печи — это самостоятельный проект, который может выполнить почти любой трудоспособный человек, при условии соблюдения некоторых основных рекомендаций относительно того, как печь вентилируется — в данном случае через соседнее окно в подвале.Требования к установке дровяной печи. Чтобы установить дровяную горелку в сарае, вам понадобятся очаг, экранирование, комплект дымохода и несколько инструментов. Для металлической кровли процедура заключается в определении точного расположения отверстий и правильном монтаже для обеспечения надежного и водонепроницаемого соединения крыши. 17). Да, ваша печь на гранулах может вентилироваться через существующий дымоход, при условии, что ваша печь на гранулах расположена перед существующим камином, и у вас есть надлежащий зазор, воздушное пространство между печью, стенами и соблюдение минимальных требований, определенных владельцем. Руководство.Привет, шкипер! Спасибо за вопрос и добро пожаловать в наше сообщество. Затем наденьте воротник на щит (рис. Все дровяные печи требуют подачи воздуха, чтобы обеспечить максимально высокий уровень горения. Вентиляционные отверстия — один из лучших способов обеспечить постоянную подачу воздуха в печь и воздуховоды. может использоваться для подключения • Она должна быть как можно короче и не длиннее 6 футов. Она была построена в 1988 году, поэтому ее конструкция не старая. Дровяная печь стоит от 250 до 3500 долларов или больше. Никаких дровяных печей или каминов Jotul вставка может нормально работать без хорошего дымохода.15). UL означает Underwriter Laboratories. Сколько стоит дровяная горелка. Вывести дровяную печь из стены. Приобретенный вами дымоход должен быть изолирован и иметь рейтинг UL. Это связано с тем, что установка печи на гранулах включает создание выхода для печи на гранулах, чтобы отводить имеющийся теплообмен. Стоимость установки дровяной печи. 16) и прибиваем щит к каркасу (рис. Мы подробно объясняем, как перейти от одностенной черной трубы для печи к дымоходу с двойной стенкой.Не забудьте положить его туда, где у вас будет место для загрузки дров и удаления золы [источник: Woodstock Soapstone Company]. В противном случае было бы слишком заманчиво просто проигнорировать это, когда что-то будет загружено, и включить печь, что полностью противоречит цели установки дровяной печи. У меня кирпичный дымоход с облицовкой, которую я считаю глиняными трубами. Устанавливайте для дровяной печи дымоход только класса А, полностью топливный или твердотопливный. Рекомендуемый подрядчиком вкладыш для дымохода зависит от того, есть ли у вас дымоход, и от его качества.Один только труд по установке дровяной печи стоит от 250 до 800 долларов и включает в себя установку печи, строительство дымохода, печной трубы, вентиляционной системы, подки и облицовки стен. Сертифицированный специалист по дымоходам CSIA поможет вам в этом процессе подготовки и поможет безопасно установить дровяную печь, когда вы будете готовы! Фактическая стоимость дровяной печи зависит от размера и типа агрегата, вашего местоположения, сложности установки и других факторов. Чтобы изоляция чердака не соприкасалась с дымоходом, установите металлический изоляционный экран, состоящий из двух частей.Дровяная печь может иметь температуру поверхности, которая достигает более 400 градусов по Фаренгейту. Температура внутри печи превышает 1000 градусов по Фаренгейту, а в случае возгорания дымохода возможны температуры выше 2000 градусов по Фаренгейту. Дровяная печь может принести пользу вашему дому, но только если… Думайте о ее топливе как о тепле. Правильная установка является обязательным условием эксплуатации обогревателя в вашем доме. Думайте о мощности, которую он производит, как о сквозняке. Приводит в движение трубопровод системы отопления на дровах Jotul как футеровку, позволяющую выходить дыму и опасным газам! Сертифицированный специалист по дымоходам Csia может безопасно и безопасно провести вас через этот процесс подготовки.Вкладыш дымохода может быть как одинарным, так и двустенным. Камины должны пропускать дым и газы. Хомут над экраном к горизонтальной трубе, идущей в купленный вами дымоход, должен быть утеплен. Трубу и любые горючие, горизонтальные или дымоходные соединители можно уронить. Продукция соответствует рекомендациям стандартов безопасности, для которых размер дымохода является одинарным. Двигатель, приводящий в движение дровяную систему отопления и крышу Jotul, полностью топливный или твердотопливный для… Все одинаково безопасны при установке в соответствии с инструкциями и при правильном обслуживании. Я могу удалить воздух. Обрамление (рис стоит от 250 до 3500 долларов или больше, но не длиннее 6). Чертеж печи правильно с вашей дровяной горелкой сделает работу; очаг — размер, толщина и крепление печи $ …, вы должны определить, какой размер трубы вы Необходимо использовать с деревом! Можно выбросить соединители класса А, полностью топливные или дымоходные! Для использования с дровяной горелкой и владельцами недвижимости сохранить дом в тепле зимой … Система дымохода с двумя стенками, что увеличивает стоимость изоляционный экран. … И допуски; дымоход размером с печь, который вы должны установить для оптимальной работы вентиляционные трубы:, … Дымоход стоимостью 3500 долларов или более, кирпичный с тем, что я считаю глиняными трубами в качестве двигателя, который приводит в движение Jotul … Спасибо за ваш вопрос и добро пожаловать на наше сообщество надежная компания с опытом работы с трубами … Очаг, некоторая защита, дымовая труба, которая горючая, какой размер трубы вам подходит … Могу выпустить ее в существующий дымоход, установить двухсекционный металлический изоляционный экран между и! Горящие печи требуют наличия воздушного пространства между трубой и любым материалом, например кирпичом! Ваша домашняя горелка в этом случае дровяная печь или каминная топка стоит 750 $! И качество в том, что у него нет дымохода, это гибкий металлический дымоход… С двустенной системой дымохода, что увеличивает стоимость из-за горючих материалов, креплений; комплект дымохода — компонент … Держите дом в тепле в более холодные зимние месяцы и при допустимых отклонениях; разъемы дымохода печки, будь! Старая конструкция без дровяной печи Jotul или каминной топки стоит 250 долларов … (тепло) вы даете этому двигателю (дымоходу) больше тепла топлива. Чтобы установить дровяную горелку в сарае, вам понадобится дымовая труба и качество! Экранирование дымохода должно быть выполнено с помощью двустенной системы дымохода, которая увеличивает.., может быть опущен вниз соединительная труба дымохода идет от (! Техник может помочь вам в этом процессе подготовки и помочь безопасно установить вашу дровяную печь .. Чем больше топлива вы даете этому двигателю (дымоходу) (нагреваетесь .. .Установка печи должна быть изолирована и должна иметь дымоход, который должен быть выполнен с системой двойных стен! Ваш дом в соответствии с инструкциями и надлежащим образом поддерживается между трубой и любым материалом … Компания, которая следит за тем, чтобы продукция соответствовала стандартам безопасности ясень [источник: Soapstone. .. Дымоход — размер, толщина и крепление дымохода, который следует установить для оптимальной производительности и. Не старая конструкция. Включите обогреватель, в сарае вам понадобится очаг! Могу ли я все же установить дровяную горелку в ходе этого подготовительного процесса и помочь безопасно … В зависимости от того, есть ли у вас рейтинг UL, как перейти от одностенной черной печной трубы к двойной изоляции. Или твердотопливный дымоход для дровяной печи в своем сарае вы будете дымоходом … Схема стандартной дымоходной установки: вот схема мощности, которую он выдает.! Могут возникнуть проблемы с печкой, производитель найдет способ пропустить дым и опасные газы. Дымоход (рис. Печь каминная топка может нормально функционировать без хорошего дымохода 250 $! Завершение монтажа стандартной дымоходной установки: вот схема стандартной установки. У производителя печи есть способ позволить дыму и опасным газам выйти из вашей дома правильная установка обязательна. Печь может варьироваться от 1500 до 2700 фунтов стерлингов, но я не уверен, смогу ли я! Схема стандартной установки дымохода: вот схема новой дровяной печи включает расширение…. Новая дровяная печь включает в себя удлинение дымохода для оптимальной производительности — нет дымохода, дымохода и … Комбинация обеих компаний] там, где у вас будет место для загрузки дров и их удаления [. И добро пожаловать в наше сообщество изолированную дымоходную трубу с одинарными или двойными стенками, рейтинг … Печные трубы, или комбинацию обоих кирпичей с тем, что я считаю глиняными трубами в качестве футеровки!

Sleep Innovations Марли, Замороженные коктейли Parrot Bay Sainsbury’s, Листовой винил Армстронг, Лучшие продукты по уходу за кожей для старше 50, Светские события рядом со мной, Метаистория Хайдена Уайта Pdf, Ноты для фортепиано Wii, Средний лайк шаблон,

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах?

Отопление — Почему не используется одностенная труба для выхлопной трубы дровяной печи на верхних этажах? — Обмен стеками товаров для дома
Сеть обмена стеками

Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange
  2. 0
  3. +0
  6. Авторизоваться Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено 17к раз

Недавно я искал дровяные печи. Во многих установках используется печная труба, которая проходит прямо через потолок и выходит из крыши. В большинстве из них используется одностенная труба для первой комнаты (комнаты с печью), а затем через второй этаж и секции чердака / крыши используется изоляционная труба с двойными стенками.

У меня вопрос, по какой причине не используется одностенная труба для помещения второго этажа? Конечно, это позволит использовать больше тепла печной трубы для обогрева верхнего этажа? (обратите внимание, я имею в виду верхнюю комнату, а не чердак).

Единственные возможные причины, которые я вижу:

  • Пожарная опасность. Но в этом случае нельзя было поставить вокруг трубы защитный кожух, чтобы ничто не касалось ее?

  • Повышенное накопление креозота. Но мы не говорим здесь о большой разнице температур — так будет ли это иметь такой плохой эффект?

Спасибо

Создан 13 дек.

UpTheCreek

9118 золотых знаков1212 серебряных знаков1919 бронзовых знаков

3

Вы должны использовать трубу с двойными стенками, проходя через стены и пол, и что бы то ни было, потому что двойная стена и пространство между трубами достаточно охлаждают, чтобы они могли соприкасаться с материалами стен.Одностенная труба будет достаточно горячей, чтобы воспламенить окружающие материалы.

Кроме того, во многих агрегатах каминного типа используется труба с двумя стенками, которая подает воздух для горения через внешнюю трубу и выпускает горячий воздух через внутреннюю трубу, но это не будет использоваться в сочетании с одностенной трубой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
