Схемы монтажа дымохода

Главная

Статьи

Схемы монтажа дымохода

Рассмотрим, что собой представляет установка дымохода, состоящего из нержавеющей стали.

Существуют три версии:

1. Одностенные:

   В комплект входит материал из одного слоя с толщиной от 0,6 до 2 мм. Применяют их в определенной области. Благодаря однослойным материалам не скапливается конденсат в середине трубы и не расходуется большое количество энергоносителей, а также улучшается продуктивность всей отопительной системы. Преимуществом является то, что они используются повторно в виде источников тепла. В частности, к ним можно подключить бак, чтобы подогреть воду.

2. Гофрированные

   Элементы из гофрированной нержавеющей стали. Их используют преимущественно для того, чтобы создать нестандартный переход, к примеру, от центра отапливаемого устройства к жесткой зоне трубы. Впрочем, они отличаются нужными прочностными и термоустойчивыми характеристиками, поэтому соответствующие органы обычно не согласовывают проект с применением гофры.

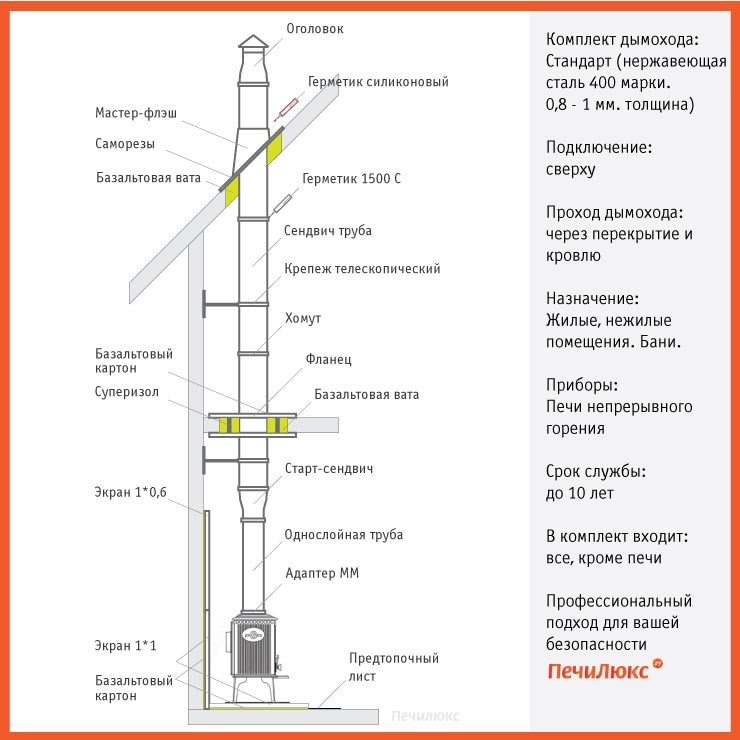

3. Сэндвич:

   Сэндвич дымоход с термоизоляционным слоем с базальтовой минеральной ватой либо вспученным перлитовым песком. Универсальное комплектующее, которое используется для внутренней и внешней прокладки дымохода.

Сталь марки 430 – используется для элементов менее подверженных внешним воздействиям среды. Обычно внешние оболочки трубы изготавливают из этой марки стали. Они не боятся ни солнца, ни ветра.

Сталь марки 409 – конструкции, функционирующие на твердом топливе (камины, печи).

Сталь марки 316 – используют для дымоходов, требующих хорошую стабильность к температурам и стойкость к химическим влияниям. Обычно такую сталь используют для газовых котлов.

Сталь марки 304 – можно сказать, дублирует сталь марки 316, однако, по цене ниже.

Сталь марки 316 и стали 321 являются уникальными в своем роде. Температурный максимум при функционировании этой стали около 850ºС плюс пластичность и стойкость к химическим воздействиям.

Сталь из нержавейки 310S. Считается лучшей сталью. Кроме всех своих положительных качеств, она устойчива к температуре в 1000ºС.

Монтировать дымоход из нержавеющей стали не следует без получения согласия у соответствующих контролирующих органов. Когда весь план действий продуман до малейших деталей, произведена закупка всех необходимых элементов для будущей системы – тогда можно с уверенностью начинать сборку:

• чтобы избежать попадания в помещение вредных для здоровья продуктов сгорания и снизить тягу в системе, необходимо задуть стыки с помощью специального герметика, приобрести его можно в любом строительном магазине;
• крепеж дымохода осуществляется на кронштейнах, расстояние между которыми не более 2 м;
• особую заинтересованность следует уделять местам прохода дымохода, когда монтируют внутри помещения, производители для таких целей выпускают специальные детали.
• Сэндвич дымоходы из нержавеющей стали включают в себя конструкцию, состоящую из двустенной трубы, между стенами которой уложен материал изолирующий тепло.

В нашей компании ООО Торговый дом «КПД» вы всегда подберете нужный вам дымоход. Вы можете приобрести дымоходы из нержавеющей стали различного диаметра от 80мм. до 200мм. или купить сэндвич дымоход. Так же вы можете оформить заказ на нашем сайте www.vse-pechi.ru через корзину или позвонив нам по телефону (343) 200-71-21, 200-71-31

• Выбор дымохода из нержавеющей стали, моно или сэндвич, все ли они одинаковы? 01.11.2017

№❶Монтаж димоходів з нержавіючої сталі: 500 грн/послуга, характеристика, отзывы.

Звертайтеся в інтернет-магазин «Клімат-Маркет Україна» за послугою Монтажу димоходів з нержавіючої сталі. Вартість робіт обчислюється для кожного клієнта індивідуально, детальну інформацію Ви можете дізнатися, зателефонувавши нашим фахівцям!

Димоходи встановлюються в різних варіантах і видів підключення існує безліч, це все коливається від стану приміщення, для якого необхідно провести монтаж димоходу з нержавіючої сталі. Замір або виготовлення з ескізного креслення, професійний і якісний монтаж системи димовидалення не тільки збільшить Вам якісну роботу опалювального приладу, але й повністю прибере думки про те, що треьесортный монтаж димоходів для котлів пожежонебезпечний.

Найкращим варіантом виготовлення димоходу для котлів є теплоізольований димар, який під назвою «димар-сендвіч». У димохідних теплих трубах практично не з’являється конденсат, набагато менше сажі і кіптяви, а прослужить такого виду димар досить довго і не маючи потребу в особливому догляді.

Обстеження нержавіючого димоходу

Очищення і перевірка димових каналів як, так і вентиляційних виконуються спеціалізованими стройорганизациями за участю власника.

Димоходи з нержавіючої сталі повинні організовувати тягу, володіти відмінною теплоізоляцією, та повинні відповідати нормам пожежної безпеки. Оголовки вентиляційних каналів і нержавіючих димоходів повинні розташовуватися за межами зони вітрового підпору. Часткова або повна відсутність тяги говорить про скупчення сажі і пилу в вентканалах і димарях.

Обстеження димоходів складається з:

1. Первинного обстеження технічного стану димоходів і вентканалів, перевіряється на відсутність засмічень і забезпечення нормальної тяги.
2. Правильність і справність розташування оголовків димаря по відношенню до дахів і близькості розташування дерев і споруд для того, щоб визначити їх за межами зони вітрового підпору в житлових будинках.

По завершенні обстеження системи димоходів надається висновок-акт про тех. придатності димоходів і вентиляційних каналів по експлуатації газових приладів. Дане обстеження виконують працівники з атестатом.

Монтаж димоходів Харків

Зведення димоходу до зовнішньої (фасадної сторони будівлі є одним з варіантів монтажу димоходів.
Дана установка димоходів найчастіше використовується для монтажу опалювального приладу у побудованих житлових будинках. При зовнішньому монтажі димохід від опалювального агрегату виводять крізь стіну приміщення.

Установка димоходу відбувається в такому порядку:

Монтаж димоходу стартує з опалювального приладу.

Діаметр димоходу вибирається в співвідношенні з характеристиками опалювального приладу та рекомендаціями від виробника. Майте на увазі, що діаметр вихідного патрубка опалювального агрегату не повинен бути більше діаметра димоходу. Прохід перекриття організується з допомогою прохідного патрубка і відповідної ізоляції, які служать для надійного проходження димоходу крізь конструкцію будівлі. У місці проходу крізь стіну заборонена стикування елементів димоходу.

Також потрібно звернути увагу, що здійснюючи монтаж димоходу з наявністю горизонтальної ділянки на самому димарі знижується тяга. Тому є обмеження на довжину горизонтальної ділянки ― по Сніпу вказана довжина не більше одного метра. Довжина горизонтальної ділянки збільшується при відшкодуванні висотою димаря чи іншими діями. Більш того, для горизонтальної ділянки обов’язково слід розрахувати можливість його прочищення із застосуванням спеціальних трійників з ревізією.

Для установки димоходу, що проходить із зовнішньої сторони житлового будинку (особливо для сучасних приладів із зниженою температурою газів, що відводяться) потрібно використовувати утеплені 2-стінові елементи. Перехід на двостінні елементи, при первинному використанні одностінних, необхідно передбачити в самому приміщенні.

Монтаж димаря при його підвищенні над покрівлею вище, ніж на два метри потрібно застосовувати систему розтяжок. До стіни труби димоходу кріпляться за допомогою стінових кронштейнів з розрахунку на кожні два метри димоходу ― 1 стінний кронштейн. Бажано передбачити додаткове загородження від дотику, якщо димохід виходить в зоні пересування людей.

Відштовхуючись від будівельних норм і правил, при установці димоходу потрібно його піднесення обчислювати за такими параметрами:

• не менше 500мм над коником при розміщенні димохідної труби до 1,5 м від гребеня даху;
• не нижче гребеня при розміщенні димохідної труби ― 1,5 ― 3 м від гребеня;
• не нижче лінії, проведеної від гребеня покрівлі під кутом 10 град. вниз до рівня горизонту ― на відстані більше 3 м від гребеня.

По всім питанням звертайтесь до менеджерів інтернет-магазину «Клімат-Маркет Україна» за контактним телефонам.

Крокуючи в ногу з часом, інтернет-магазин «Клімат-Маркет Україна» піклується про здоров’я Вашої сім’ї, даруючи тепло і затишок Вашому дому!

Установка системы выхода дымохода из стены крошечного дома

Прежде чем вы начнете

• Ваша конструкция дымохода должна быть завершена, и у вас должны быть все необходимые компоненты под рукой.   Установочный комплект — это «базовый комплект», в который входят детали, которые нужны практически всем. Поскольку каждая структура отличается, людям требуется различное количество труб в дополнение к комплекту. Обратитесь к нашим ресурсам по проектированию дымоходов или свяжитесь с нами, чтобы получить помощь в проектировании вашей дымоходной системы.
• Ваша печь должна быть собрана, а очаг построен.   Обратитесь к Руководству дворфов за инструкциями по очагу, надлежащим зазорам и теплозащитным экранам. Посмотрите видео распаковки, чтобы получить помощь в сборке печи. Если вы строите мобильную конструкцию, такую ​​как крошечный дом на колесах, перед началом работы конструкция должна быть выровнена.

Вам понадобится:

• Отвертка
• Лестница
• Уровень и/или отвес
• Восковой карандаш или маркер
• Инструменты для вырезания отверстия во внешней стене.
• Крепеж для крепления фланца к стене внутри и снаружи, а также для крепления опоры тройника и настенной опоры к внешней стороне конструкции
• Латексный или силиконовый герметик для герметизации фланца наперстка на внешней стороне конструкции

Вам может понадобиться:

• Угловая шлифовальная машина с отрезным диском по металлу для резки одностенных труб.
• Обжимные клещи для листового металла для регулировки обжима.
• Винты для дымохода, если вы не используете хомуты для фиксации соединений.
• Дрель
• Датчик шпильки
• Термостойкая смазка, такая как спрей-графит, для предотвращения заедания металлических деталей из нержавеющей стали

Шаг 1: Прикрепите дымоход к фланцу дымохода

Первая секция дымохода должна быть герметизирована к фланцу дымохода печи печным клеем. Поскольку для работы печи требуется система дымохода, а цемент для печи и краска для печи отверждаются при нагревании (что может привести к образованию некоторых химических паров), мы рекомендуем одновременно отверждать краску для печи и цемент снаружи.

Если вы используете конфигурацию с задним выходом, когда труба проходит через стену за печью перед поворотом в вертикальное положение, может быть нецелесообразно выполнять наружную прожиг перед установкой. Если это так, запечатайте первую секцию дымохода во фланце дымохода, как описано в этом шаге, а затем убедитесь, что ваша конструкция хорошо проветривается при первом сжигании внутри.

Если вы подсоединяете изолированную трубу непосредственно к фланцу дымохода печи для полностью изолированного дымохода, внутреннюю стенку трубы необходимо обжать, чтобы она вошла во фланец дымохода. Мы можем сделать это за вас перед отправкой вашего заказа, или вы можете сделать это самостоятельно с помощью щипцов для листового металла. Обожмите трубу ровно столько раз, сколько необходимо, чтобы труба доходила до упора на фланце дымохода. Чрезмерное обжатие сделает трубу свободной внутри фланца.

Пробная установка трубы во фланец дымохода

Ваша установка будет выглядеть лучше, если дымоход полностью войдет во фланец дымохода. Из-за производственных вариаций иногда охватываемый конец трубы слишком туго входит во фланец дымохода и не полностью достигает дна, а иногда он достигает дна слишком рано. В этом случае обрезка материала с конца с помощью угловой шлифовальной машины может помочь обеспечить плотную посадку.

Если вы устанавливаете печь стороннего производителя, для идеальной подгонки может потребоваться дополнительная модификация. В карликовых печах используется фланец дымохода с внутренней резьбой. Чтобы подсоединить наш комплект к охватываемому фланцу дымохода, отрежьте обжатый охватываемый конец с помощью угловой шлифовальной машины, чтобы получился охватывающий конец.

Чтобы подсоединить наш комплект к овальному фланцу, используйте либо переходник с овала на круглый, изготовленный для вашей печи, либо отрежьте обжим и буртик, согните трубу по форме фланца дымохода и повторно — обжать при необходимости.

Чтобы подключить наш комплект к плите Cubic Mini, используйте наш адаптер Cubic Mini.

Применить печной цемент

Покройте внутреннюю часть фланца дымохода и наружную часть охватываемого конца трубы печным клеем и соедините их вместе. Воспользуйтесь пузырьковым уровнем, чтобы убедиться, что ваша плита и дымоход идеально отвесны.

Тщательно удалите излишки печного клея перед тем, как растопить печь. Очень трудно удалить печной цемент, когда он затвердеет.

Если труба сильно ослаблена внутри фланца дымохода, может оказаться полезным более толстый клей для плиты. Высокотемпературный печной цемент, продаваемый в ванне, работает хорошо. Попробуйте найти его в черном цвете для достижения наилучших результатов.

Винты для установки (дополнительно)

Винты для дымохода не требуются для крепления дымохода к фланцу дымохода, но могут быть дополнительно добавлены для дополнительной безопасности или для удержания дымохода на месте, пока цемент не затвердеет. Если вы решите добавить винты, используйте три термостойких винта, равномерно расположенных вокруг фланца дымохода, и просверлите направляющие отверстия через фланец дымохода и дымоход перед их установкой.

Полное внешнее сжигание

Добавьте дополнительные секции дымохода, чтобы получить не менее 40 дюймов вертикальной трубы, и разожгите огонь в печи на открытом воздухе, чтобы завершить первоначальное лечение в соответствии с инструкциями в Руководстве гнома.

Когда печь остынет, верните ее внутрь и закрепите на очаге.

Шаг 2: Прорежьте отверстие в стене

Отверстие в вашей стене должно быть совмещено с трубой, прикрепленной к вашей печи, и должно быть достаточно большим, чтобы центр наперстка прошел через отверстие.

Отметьте вырез

Определите центральную точку, в которой ваш дымоход будет проходить через стену. Если вы выходите в точке над плитой, убедитесь, что отверстие в стене находится по центру вертикально над фланцем дымохода печи. Если вы выходите прямо за печью, прежде чем повернуться в вертикальное положение, убедитесь, что центр отверстия в стене точно совмещен с центром заднего фланца дымохода.

Отметьте область вокруг центральной точки, где вам нужно будет отрезать материал, чтобы наперсток прошел сквозь стену. Вы можете разделить две половинки наперстка и использовать сам наперсток в качестве шаблона для разреза. Для наперстка 4 дюйма требуется отверстие диаметром 10 дюймов, а для наперстка 5 дюймов требуется отверстие диаметром 11 дюймов.

Прорезь в стене

Убедитесь, что участок дымохода, который будет проходить через стену, не пересекается с какими-либо стойками, трубами или проводами. Датчик шпильки может помочь обнаружить шпильки, но может не указывать на наличие проводов или труб. Если вы не уверены, сначала сделайте небольшое исследовательское отверстие во внутренней стене, чтобы посмотреть.

Прорежьте внутреннюю стену с помощью инструмента, соответствующего материалу вашей стены. Прокруточная пила или сабельная пила, как правило, лучше всего подходят для дерева, в то время как ножницы для листового металла обычно лучше всего подходят для листового металла, а пила для замочной скважины хорошо подходит для гипсокартона.

С внутренней стороны стены срежьте всю оставшуюся изоляцию или другой материал на пути коуша. Затем отметьте центр выреза на внутренней стороне внешней стены и просверлите отверстие наружу.

Используя отверстие, которое вы только что просверлили, в качестве контрольной точки, отметьте периметр выреза на внешней стороне внешней стены. Затем прорежьте по периметру наружную стену.

Установите наперсток

Установите обе половинки наперстка с противоположных сторон стены и закрепите их крепежными элементами, подходящими для материала вашей стены. Изоляция может касаться внешней стороны наперстка, но внутри наперстка не должно быть изоляции или другого материала.

Используйте силиконовый или латексный герметик для наружных работ за верхом и по бокам внешнего фланца наперстка на внешней стене дома, чтобы предотвратить попадание проливного дождя на стену за наперстком. Оставьте зазор в герметике в нижней части фланца, чтобы влага могла свободно стекать.

Наперсток предназначен для стен 2х4 или 2х6. Если стенка слишком тонкая для наперстка, вы можете удалить материал с обеих сторон наперстка с помощью угловой шлифовальной машины, чтобы сделать ее тоньше.

Если стенка слишком толстая, вам может понадобиться добавить дополнительный листовой металл 24 калибра вокруг наперстка, чтобы обеспечить надлежащее соблюдение зазоров для горючих материалов. Две стороны коуша должны перекрывать друг друга, чтобы ничто (изоляция, грызуны и т. д.) не могли попасть внутрь коуша с внутренней стороны стены.

Шаг 3: Установите дымоход

После установки настенного наперстка вы соберете систему дымохода и прикрепите внешний дымоход к своей конструкции. Соберите дымоход, используя зажим на каждом стыке, чтобы скрепить трубы вместе. В качестве альтернативы для закрепления каждого соединения можно использовать три винта дымохода. Использование цемента или герметика на стыках труб не требуется и не рекомендуется.

Если какие-либо соединения изолированной трубы особенно тугие, поверните, прижимая трубы друг к другу, чтобы облегчить сборку.

Сборка тройника, опоры тройника и горизонтальной трубы

Соберите опорный кронштейн тройника, прикрепив две треугольные опоры к нижней стороне пластины опорного кронштейна прямоугольного тройника с помощью прилагаемых болтов. Прикрепите колпачок для очистки (часть изолированного тройника) к нижней части опорного кронштейна тройника. Прикрепите опорный кронштейн тройника к нижней части тройника.

Выровняйте опорный кронштейн тройника так, чтобы опоры со стороны стены были обращены в том же направлении, что и отверстие сбоку тройника (т. е. «ножка тройника»). Присоедините изолированную трубу, используемую для горизонтального участка (обычно сечение 10 дюймов), к боковой стороне тройника, а переходник с одинарного на двойной присоедините к другому концу горизонтальной изолированной трубы.

Если у вас возникли проблемы с тем, чтобы переходник с одинарной на двойную или другой кусок изолированной трубы полностью вставился в следующий кусок, проверьте металлическое накладное кольцо в нижней части изолированной трубы. Накладное кольцо должно быть полностью вставлено в канавку, которая сопрягается с зажимом вокруг соединения. Если накладное кольцо установлено не полностью, это может помешать опусканию нижнего элемента. Вставьте накладное кольцо, пока оно полностью не встанет на место, и попробуйте снова собрать трубы.

Нанесение термостойкой смазки, такой как аэрозольный графит, на резьбу болтов из нержавеющей стали может помочь предотвратить заедание. Этот шаг необязателен, но особенно рекомендуется для болтов, которые могут затягиваться туго (например, опорные кронштейны) или неоднократно затягиваться и ослабляться (например, хомуты для труб с одной или двумя стенками).

Установка опоры тройника и горизонтальной трубы

Проденьте изолированную трубу через стенной коуш с внешней стороны конструкции так, чтобы опорный кронштейн тройника касался наружной стены. Убедитесь, что внутренняя часть вашей трубы находится там, где вам это нужно, и соответствующим образом отрегулируйте опорный кронштейн тройника, следя за тем, чтобы вертикальная часть изолированного тройника оставалась на расстоянии не менее 2 дюймов от внешней стены.

Отцентрируйте трубу в наперстке. Вокруг внешней стороны трубы, внутри наперстка должно быть небольшое пространство. Вы заделаете этот зазор с помощью высокотемпературного силикона RTV на более позднем этапе.

Воспользуйтесь пузырьковым уровнем, чтобы убедиться, что тройник расположен строго вертикально, и прикрепите опорный кронштейн тройника к внешней стороне конструкции.

Изолированная труба должна проходить достаточно далеко в помещение, чтобы избежать нарушения зазора между одностенной трубой и задней частью печи. Для стандартной конфигурации выхода через стену обычно требуется теплозащитный экран. Убедитесь, что расстояние до горючих материалов от одностенной дымоходной трубы и задней части печи составляет не менее 18 дюймов, или используйте теплозащитные экраны, чтобы уменьшить требуемый зазор не менее чем до 6 дюймов.

Установка соединительной трубы

Подсоедините оставшуюся одностенную трубу от печи к колену 90 градусов, соединяющему переходник с одинарной на двойную, используя одностенный хомут или три винта для дымохода на каждом стыке, чтобы закрепить секции. вместе.

Центральный шарнир телескопической трубы должен быть свободно плавающим, и его не нужно зажимать или привинчивать.

Одностенную трубу можно обрезать до нужной длины. Отрежьте трубу угловой шлифовальной машиной с отрезным диском по металлу. Вы можете использовать одностенный зажим в качестве направляющей и маркер или восковой карандаш, чтобы отметить ваши разрезы. Отрежьте охватываемый конец и сохраните заводской охватываемый конец на детали, которую вы собираетесь использовать.

Вы можете отрезать охватывающую часть более длинной одностенной трубы и вставить в нее верхнюю часть телескопической трубы, чтобы получилась более длинная телескопическая секция.

Каждый кусок трубы Tiny Wood Stove имеет верх и низ. Поскольку части будут соединяться только в одном направлении, поддержание правильной ориентации обычно не представляет сложности. Если вы обнаружите, что кусок не подходит, потому что у вас есть конец от мужчины к мужчине или от женщины к женщине, что-то, вероятно, перевернуто.

Одностенные охватываемые концы (и охватываемые внутренние стенки изолированной трубы) должны быть направлены вниз к печи, чтобы не допустить конденсации жидкости или креозота внутри вашей системы дымохода. Внешняя стена m Все концы изолированной трубы должны быть направлены вверх, чтобы дождевая вода отводилась за пределы трубы. Обратите внимание, что ориентация внутренней стенки изолированной трубы противоположна ориентации внешней стенки.

Шаг 4: Соберите дымоход

Соберите вертикальный дымоход снаружи здания, соединив изолированные трубы вместе и закрепив их хомутами.

Установка опор дымохода

Установите настенный опорный кронштейн как можно выше на конструкции, на высоте до 6 футов над опорным кронштейном тройника. Если над опорным кронштейном тройника и ниже линии крыши находится более 6 футов трубы, используйте дополнительные настенные опорные кронштейны (продаются отдельно), равномерно расположенные, по крайней мере, по одному через каждые 6 футов.

Если вы используете удлиненный опорный кронштейн дымохода, установите хомут на трубе не менее чем в 3 футах от линии крыши и не более чем в 5 футах от вершины. Отрегулируйте рычаги кронштейна так, чтобы они доставали до точек на высокой стороне крыши по обе стороны от дымохода. Угол плеча 60 градусов относительно вертикального дымохода идеален. Закрепите ножки кронштейнов на крыше с помощью подходящего кровельного крепежа и кровельного герметика. Мы рекомендуем нанести герметик на резьбу каждого крепежа перед его установкой, а затем погрузить всю ножку в кровельный герметик.

Закройте дымоход

Прикрепите люк к верхней части дымохода с помощью хомута.

Уплотнение наперстка

Используйте прилагаемый высокотемпературный силикон RTV, чтобы герметизировать зазор между изолированной трубой и внутренней частью наперстка на внешней стороне конструкции. Нет необходимости герметизировать соответствующий зазор с внутренней стороны.

Шаг 5. Проверьте вашу установку

Проверка поддержки дымохода

Т-образная опора и настенные опоры должны полностью выдерживать вес дымохода и предотвращать боковое смещение. Если дымоход возвышается на 5 футов или выше над самой высокой опорой стены, его следует укрепить с помощью удлиненного опорного кронштейна.

Внутренняя соединительная труба должна быть устойчивой, полностью поддерживаться печью внизу и горизонтальной трубой дымохода вверху.

Проверка надежности соединений

Убедитесь, что на каждом стыке труб имеется либо хомут, либо три винта для дымохода (за исключением центрального соединения телескопической трубы, которое свободно плавает).

Проверка зазоров

Проверьте наличие нарушений зазоров вокруг печи и системы дымохода.

Для печи Dwarf требуется зазор 18 дюймов сзади и 16 дюймов по бокам. Для печей сторонних производителей могут потребоваться другие зазоры, поэтому при необходимости ознакомьтесь с руководством пользователя или обратитесь к производителю.

Для одностенной трубы требуется зазор 18 дюймов до горючих материалов. Эти зазоры могут быть уменьшены на 2/3 с помощью надлежащего теплового экрана с воздушным охлаждением между источником тепла и любыми горючими материалами. Для изолированной трубы требуется зазор 2 дюйма до горючих материалов во всех направления.

Всегда допустимы большие зазоры.

Вопросы?

Если вы не уверены в какой-либо части вашей дымоходной установки, свяжитесь с нами! Мы здесь, чтобы помочь, чем можем. Вы можете связаться с нами по электронной почте [email protected], позвонить нам по телефону 208-352-3417 или использовать контактную форму ниже.

Проходной комплект для трубы дымохода 6 дюймов с заглушкой дымохода

Перейти к содержимому

Наш комплект для сквозного монтажа следует использовать в тех случаях, когда вентиляция через потолок невозможна или нежелательна. Примечание: всегда рекомендуется вентиляция прямо вверх через потолок для максимально возможной тяги.

Этот комплект включает в себя все компоненты, необходимые для соединения трубы печи с одной стенкой с трубой с двойной изоляцией класса А, прохода через наружную стену и выполнения 9поверните на 0 градусов и закройте установку крышкой дымохода.

Подробные инструкции по установке см. в нашем Руководстве по планированию сквозной стены. Или просмотрите инструкции по установке.

КОМПЛЕКТ I ВКЛЮЧАЕТ

(1) Переходник трубы печи
(1) Настенный наконечник
(1) Короткая труба (выберите длину 6″, 9″, 12″, 18 дюймов или 24 дюймов)
(1) Тройник с чистящим Колпачок
(1) Комплект опор для основания на стене
(1) Настенный кронштейн (выберите стандартный настенный кронштейн или регулируемый настенный кронштейн)
(1) Крышка дымохода с искровым экраном

ОПИСАНИЕ ОТДЕЛЬНЫХ ЧАСТЕЙ

• Переходник для печной трубы — это переходная деталь, которая соединяет одностенную печную трубу с короткой изолированной трубой класса А с двойной стенкой перед прохождением через стену.
• Короткая труба  – это длина трубы, которая будет проходить через настенную насадку к внешней стороне дома и соединяться с тройником под углом 90 градусов.
• Настенный наперсток  позволяет короткой трубе безопасно проходить через стену наружу и придает завершенный вид внутренней части. Настенный наперсток можно отрегулировать для работы со стенами толщиной от 6 до 10 дюймов. Для более толстых стен экран может быть изготовлен на месте с использованием не менее 0,019.толстая оцинкованная сталь.
• Базовая настенная опора крепится к наружной стене с помощью прилагаемого крепежа и поддерживает вес дымохода. Опора базовой стены может нести до 50 футов дымохода и использует наше точное резьбовое соединение с поворотным замком для крепления к тройнику. К нижней части опоры для стены основания можно добавить короткий отрезок трубы для легкого доступа для очистки, если это необходимо.
• Тройник  делает поворот на 90 градусов для вертикального размещения дымохода. Тройник крепится к опоре базовой стены и соединяется с короткой трубой. Просто добавьте отрезки трубы поверх тройника, чтобы вывести дымоход над крышей.
• Настенный кронштейн  обеспечивает боковую устойчивость при сохранении зазора 2 дюйма до наружной стены. Выберите между стандартным настенным кронштейном и регулируемым настенным кронштейном, который регулирует зазор от 2 до 7 дюймов. Регулируемый настенный кронштейн следует использовать для обхода желоба, небольшого выступа или другого препятствия по мере необходимости. При отсутствии препятствий можно использовать стандартный настенный кронштейн. В комплект входит один настенный кронштейн. Настенный кронштейн требуется как минимум через каждые 8 ​​футов вертикального прогона над опорой базовой стены. При необходимости приобретите дополнительные настенные кронштейны для завершения установки.
• Крышка дымохода  закрывает дымоход, защищая от дождя, снега, листьев, мусора и животных. Наш колпачок для дымохода с искрогасителем следует использовать при сжигании дров для удержания горячих углей. Искровой экран имеет сетку 3/4 дюйма.

ПРИМЕЧАНИЯ ПО УСТАНОВКЕ

Одностенная труба для печи не входит в этот комплект и требуется для подключения этого дымохода класса А к дровяной печи или другому отопительному прибору

Тройник к заглушке дымохода.

Примечание:  если крыша имеет большой выступ/софит, вам потребуется…

а) проникнуть в выступ, что может потребовать использования кровельного оклада и штормового воротника (продается отдельно)

или.. .

б) установите отвод отвода (продается отдельно), чтобы обойти свес (это не лучший вариант, так как может возникнуть сквозняк).

Если дымоход возвышается над крышей более чем на 5 футов, для поддержки трубы дымохода необходимо установить удлиненную скобу для крыши (продается отдельно).

КОНСТРУКТИВНЫЙ МАТЕРИАЛ

Наша система дымоходов класса А с двойными стенками обеспечивает превосходную безопасность и производительность. Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма зажата между двумя стенками из нержавеющей стали 304 толщиной 0,019 дюйма. По сравнению с нашими конкурентами из нержавеющей стали 430 или оцинкованной стали, нержавеющая сталь 304 обеспечивает превосходную коррозионную стойкость, а наши внутренние и внешние стенки толщиной 0,019 дюйма должны быть на 25% толще, чем у наших конкурентов.

• Внутренняя стенка из нержавеющей стали 304 толщиной 0,019 дюйма
• Внешняя стенка из нержавеющей стали 304 толщиной 0,019 дюйма
• Изоляция из керамического волокна высокой плотности толщиной 1,18 дюйма
• Прецизионная конструкция поворотного замка

СЕРТИФИКАЦИЯ

Сертифицировано и внесено в список согласно стандарту UL 103HT и предназначено для приборов, которые внесены в список для использования с высокотемпературной дымоходной системой 2100 градусов по Фаренгейту.
