Установка наклонной вытяжки на кухне — правила и советы

Кухонная вытяжка стала незаменимым помощником на кухне. Это не удивительно, ведь в процессе готовки в воздухе скапливается большое количество продуктов горения и частичек жира, которые оседают, загрязняя мебель. Одной из самых востребованных на рынке моделей считается наклонная вытяжка, сочетающая в себе стильный лаконичным дизайн и высокую производительность. Поговорим об особенностях её установки.

Разделы статьи

Особенности установки наклонной вытяжки на кухне

Способ установки наклонной вытяжки зависит от принципа её работы. Различают отводные модели — они не очищают воздух, а отводят его в вентиляционную шахту, рециркуляционные — очищают воздух с помощью угольного и жирового фильтров, и комбинированные — имеющие максимальную производительность за счёт сочетания отвода и фильтрации воздуха.

ВНИМАНИЕ! При монтаже отводных и комбинированных приборов стоит предусмотреть наличие вентиляционного отверстия и продумать схему прокладки к нему воздуховода.

Материалы и инструменты

Если с моделью определились, переходим к монтажу. Помимо самого прибора, нам нужны:

  • рулетка;
  • уровень;
  • перфоратор;
  • отвёртка;
  • карандаш.

Для монтажа отводной техники дополнительно понадобится вентиляционная решётка с отверстием для воздуховода, гофрированная труба и соединительные хомуты.

ВНИМАНИЕ! Диаметр отверстия в вентиляционной решётке и диаметр гофрированной трубы должны быть одинаковыми.

Определение высоты монтажа наклонной вытяжки

Высота установки прибора для каждой модели индивидуальна, она указана в инструкции по эксплуатации. Несмотря на то что современная техника оборудована жаропрочными стёклами, существуют стандартные рекомендации по определению высоты, которые зависят от типа варочной поверхности.

При монтаже над газовыми плитами нижний уровень должен быть не менее 55 см, над электрическими — не менее 35 см.

Крепление вытяжки

Первым делом необходимо наметить крепёжные отверстия на стене, предварительно сняв размеры с внешней стороны корпуса прибора. Горизонтальные линии на стене отмечают с использованием строительного уровня строго горизонтально. Проверьте, не проходит ли в местах сверления отверстий скрытый кабель. Для этого можно использовать сигнализатор скрытой проводки.

После, с помощью перфоратора просверлить отверстия в стене, в намеченных местах. Если стена выложена кафелем, то сначала просверлить сверлом для керамики в безударном режиме кафель, а только потом перфоратором бетон. В полученные отверстия вставить дюбеля и вкрутить саморезы, не докручивая около 6–7 мм до конца.

Навесить прибор на саморезы, открыть стеклянную дверку, снять жировой фильтр и вкрутить саморезы до конца. Вставить фильтр обратно.

Подключение к электропитанию

К электропитанию подключаем путём включения вилки в розетку. Желательно, чтобы розетка была заранее проведена на уровне прибора или спрятана за его корпусом.

Средняя мощность бытовой вытяжки примерно 160 Вт. Для её подключения будет достаточно провода с сечением 1,5 мм

2

.

Крепление гофрированной трубы

Первым делом необходимо установить вентиляционную решётку с отверстием. Гофротрубу вставляем в отверстие решётки, закрепляем хомутами и промазываем стыки герметиком. Второй конец трубы соединяется с вытяжкой, швы обрабатываются герметиком. Трубу необходимо устанавливать максимально ровно, избегая крутых углов.

ВНИМАНИЕ! Чем больше углов и поворотов в воздуховоде, тем меньшая производительность будет у вытяжки. Один поворот сокращает производительность примерно на 10%.

Воздуховод из гофрированной трубы смотрится не очень эстетично и может испортить интерьер кухни. Для того чтобы его спрятать, монтируют декоративный короб из гипсокартона, который красится в цвет стен или мебели, или же обклеивается обоими.

Перед монтажом короба следует проверить работоспособность вытяжки, «прогнать» её во всех режимах. Если всё работает исправно, можно переходить к декоративному коробу.

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Ключевые характеристики и достоинства наклонных вытяжек

Заборная панель расположена под углом к горизонтали – это основное отличие рассматриваемой техники. По аналогии с конкурирующими моделями такие вытяжки бывают проточными и циркуляционными. Серии с комбинированным функционалом состоят из следующих частей:

  • электромотор, оснащенный вентилятором;
  • элементы многоступенчатой фильтрации воздуха;
  • компоненты, обеспечивающие дополнительные опции, например, автоматизированное управление.

Наклонные вытяжки характеризуются высокой производительностью и усиленной мощностью. Подобные характеристики обусловлены спецификой устройства: воздушные потоки естественным образом направляются вверх, не требуя дополнительного расхода энергии.

Более производительные моторы, рациональные фильтры в совокупности с угловой установкой воздухозаборника способствуют появлению ряда преимуществ:

  • удобство установки в окружении навесных шкафчиков;
  • экономия электроэнергии;
  • полноценное и оперативное очищение воздуха;
  • возможность установки своими руками без профильных навыков;
  • высокая эргономичность и практичность.

Богатый модельный ряд и современный дизайн – преимущества наклонной вытяжки

Богатый модельный ряд и современный дизайн – залог совместимости оборудования с любым стилистическим направлением.

В качестве базовых материалов могут быть использованы пластик, стекло, металл и керамика. Современные модификации управляются с помощью сенсорных жидкокристаллических панелей. Они и дистанционные вариации проявили себя как самые удобные и простые в эксплуатации. Изделия премиум сегмента оснащены возможностью корректирования угла размещения по отношению к плите или варочной поверхности.

Важно, что работа подобного оборудования сопровождается низким уровнем шума.

Модели могут иметь 3-5 режимов работы. Кроме подсветки, присутствуют такие удобные дополнительные опции, как команда автоматического выключения, индикатор загрязненности фильтров, таймер, отложенный старт.

На какой высоте вешать?

Первым шагом при установке вытяжного устройства является определение высоты, на которой оно будет монтироваться. Ведь если закрепить его слишком высоко, показатель эффективности устройства существенно снизится, а продукты горения будут накапливаться в помещении. При слишком низком расположении оборудования, оно будет мешать процессу приготовления пищи, а также из-за скопившегося со временем на фильтре жирового слоя, может стать причиной пожара.

Так что вне зависимости от типа устройства, оптимальной высотой установки подобного кухонного оборудования является расстояние, равное не менее 65 сантиметрам.

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Подключение вытяжки к линии электропередач

Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

  • Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
  • Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
  • После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

Размеры воздуховодов для вытяжек

Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

Размеры плоских ПВХ воздуховодов для вытяжек

Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

Как крепить гофру к вытяжке и вентиляции

Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

Крепление гофры к решетке на стене

Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

Как крепить воздуховод к стенам

Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

Способы крепления гофры

Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

Виды вытяжек

В зависимости от способа монтажа кухонные вытяжки подразделяются на:

  • подвесные, крепящиеся над плитой;
  • встраиваемые, монтирующиеся внутрь навесного кухонного шкафа;
  • настенные, фиксируемые на стенке;
  • угловые, размещаемые в углу.

Помимо способа крепления данный кухонный аксессуар отличается между собой режимом вентиляции. Так, существуют следующие виды вытяжек:

  • отводящие, направляющие загрязнённый воздух в вентиляционную шахту;
  • циркуляционные, пропускающие воздух через угольный фильтр и возвращающие его обратно в помещение.

Расчёт мощности

Основным показателем, на который следует ориентироваться при покупке кухонной вытяжки, является её производительность, измеряемая в кубометрах.

Расчёт осуществляется по следующей формуле:

S помещения х H х 12 х 1.3

  • где S — площадь кухни;
  • H — высота потолка;
  • 12 – количество раз, за которое воздух в кухонном помещении должен полностью обновиться за 1 час;
  • 1.3 – погрешность, учитывающая длину и изгибы воздуховодов.

Видео: установка кухонной вытяжки

Популярные торговые марки

Сегодня наклонные вытяжные устройства выпускают все известные бренды, продукция которых пользуется заслуженной репутацией на рынке. Среди них старые, именитые торговые марки с историей продаж в несколько десятилетий:

  • немецкие Bosch и Siemens;
  • шведская Asko;
  • словенская Gorenje.

Хорошие по качеству и функциональные модели предлагают дебютанты рынка, которые вступили в конкурентную борьбу за потребителя лишь на рубеже столетий:

  • российская Elikor,
  • -немецкая Kronesteel,
  • украинская Eleyus.

Конечно, выбор делается на свой вкус, под собственные потребности, но не стоит поддаваться соблазну и брать аппараты от неизвестных брендов. Такие приборы могут продаваться как сверхтехнологичные и долговечные по цене существенно ниже брендовых. Скорее всего это лишь маркетинговый ход, за которым стоит посредственная сборка и крайняя степень ненадежности.

Установка наклонной вытяжки на кухне: ее особенности и монтаж

Вытяжка на кухне является хорошим помощником при приготовлении пищи и помогает справиться с запахом.

Особенно это удобно, когда жарят какую-то еду, а запах и дым при этом не распространяются по всей комнате благодаря вытяжке.

Достоинства наклонной вытяжки

Вытяжки сегодня могут быть самыми разными, и одним из видов является наклонная вытяжка. Они обладают высокой производительностью и большой мощностью, кроме этого их удобно устанавливать в открытом виде и навесных шкафах:

  • экономят электроэнергию;
  • быстро очищают воздух;
  • монтаж можно произвести самостоятельно;
  • служат долгое время.

Суть наклонной вытяжки в том, что заборная панель находится под углом. Это является основным отличием от других моделей и в магазинах выпускают различный дизайн, поэтому можно подобрать под любой стиль и купить наклонную вытяжку на ventolux.ua/ru/vytyazhki/naklonnye.

Наклонные вытяжки могут быть изготовлены из металла, либо пластика или керамики. Они могут идти как с сенсорными панелями, так и с дистанционным управлением. К тому же они менее шумные, чем другие модели вытяжек, могут иметь до 5 режимов. В дополнении ко всему может быть встроена подсветка, установлены показатели загрязнения фильтра, встроен таймер и отложенный старт.

Наклонная вытяжка может работать по двум направлениям: первое, когда она подключена к вентиляционному стволу и просто засасывает воздух без всякого фильтрования. Второе, когда вытяжки работают по замкнутой циркуляции, то есть воздух, который попадает в вытяжку, проходит несколько ступеней очистки и снова попадает в пространство кухни.

Монтаж наклонной вытяжки

Установка наклонной вытяжки зависит от нескольких факторов, в том числе от модели самой вытяжки и от варочной поверхности. Если плита электрическая, то свободное пространство между ней и вытяжкой должно быть около 35 см. Если же плита газовая, то свободное пространство должно составлять минимум 55 см.

Для установки понадобится подготовить следующие инструменты: рулетку и карандаш, строительный уровень, отвертку и перфоратор. Также при соединении с вентиляционной трубой нужна будет гофротруба, фиксирующие хомуты, чтобы закрепить и соединить вытяжку, а также решетка, которая будет расположена между трубой и каналом. При этом обязательно нужно замерить диаметр решетки, гофротрубы, чтобы соединить с вытяжкой и вентиляционным каналом.

Первое с чего начинается установка — это создание отверстий в местах, где будет закреплена вытяжка. Над плитой в сделанные отверстия вставляют дюбели и вкручивается саморезы. Гофротрубу сначала соединяют с решеткой, а затем уже прикрепляют ее к вытяжке, при этом важно правильно загерметизировать стыки, чтобы воздух не выходил.

Для того, чтобы вытяжка вписалась в интерьер комнаты, можно использовать как специальный шкафчик, где вытяжка будет спрятана, либо декоративный короб, который поможет замаскировать гофрированную трубу. При правильной установке вытяжка будет выводить все неприятные запахи, также жир и гарь, что позволит максимально комфортно готовить различные блюда.

Как установить наклонную вытяжку? Инструкция

С помощью наклонной вытяжки можно решить вопрос поддержания чистоты воздуха в кухне, радуясь, как гармонично она вписалась в пространство. Техника способна эффективно устранять загрязнения из воздуха, не доставляя дискомфорта шумом. Есть своя специфика в устройстве оборудования, что обуславливает особый подход к выполнению монтажа.

Особенности наклонных вытяжек

Такие воздухоочистители легко узнаваемы среди аналогов. В первую очередь – внешним видом. В них панель забора воздуха расположена не по горизонтали, а под углом. Такая хитрость помогает повысить эффективность работы прибора без увеличения уровня энергозатрат.

Но еще современные наклонные вытяжки выпускают, активно используя разнообразные новаторские решения. Например, все более широкое распространение обретает система периметрического забора воздуха. Суть ее заключается в расположении узких отверстий для всасывания воздушных масс по периметру. За счет этого выигрывает эстетика и увеличивается производительность. При этом нет необходимости в увеличении расхода электрической энергии, а еще удается уменьшить уровень шума от работающего оборудования.

Установка

В первую очередь специфика монтажа наклонной вытяжки заключается в том, что ее можно размещать значительно ниже над плитой, нежели аналоги с горизонтальной рабочей поверхностью. При условии, что оборудование изготовлено из жаропрочных материалов. В среднем, рекомендованная высота составляет 35 см для электрической и 55 см для газовой варочной поверхности. В остальном монтаж происходит по схожему принципу, как и при установке других приборов. Их надежно фиксируют, прокладывая, в случае необходимости, короб для отработанного воздуха.

Режим отвода воздуха

Наклонные вытяжки могут очищать атмосферу традиционным способом – выводя воздух в вентиляционную шахту. Для этого обычно не требуется никаких лишних манипуляций, кроме как навешивание агрегата и прокладка короба к вентсистеме. Производители предлагают в базовой комплектации жироулавливающий фильтр. Его основное назначение – задерживать частицы жира, чтобы те не загрязняли внутренние части вытяжки. Эти кассеты принято делать из металла, чтобы их можно было отмывать и использовать повторно.

Режим рециркуляции

Оригинальные наклонные вытяжки очень выручают, если нет возможности организовать отвод воздуха в вентиляционную систему. В них для этого предусмотрен режим рециркуляции. Суть его заключается в полноценной очистке воздушных масс, которые после этого возвращаются в помещение.

Чтобы атмосфера была чистой и свежей, в помощь к жироулавливающим фильтрам предлагаются кассеты с активированным углем. Он славится способностью абсорбировать различные загрязнения. Как правило, такие фильтры покупают отдельно. Некоторые модели уже укомплектованы угольными кассетами. В любом случае они являются одноразовыми – после загрязнения их меняют.

Уникальные наклонные вытяжки Elica

В линейке Elica представлены стильные и выразительные наклонные вытяжки, среди которых можно подыскать решение под любой запрос. Оборудование отличается по мощности – есть модели производительностью от 700 и до 1200 м3/час. Это значит, что найдется вариант для кухни разных габаритов.

Производитель предлагает вытяжки наклонного типа, способные работать в режиме отвода и рециркуляции. Чтобы техника функционировала с оптимальным уровнем производительности, скорость вращения вентилятора регулируется – есть от 2 до 4 скоростных режимов. Так что наверняка удастся поддерживать здоровую атмосферу, не расходуя лишнее электричество. В лучших традициях оборудование оснащено встроенной подсветкой. Для сочетания энергоэффективности и комфорта освещения используются преимущественно светодиодные либо неоновые лампы.

Elica удивляет не только технико-эксплуатационными характеристиками и широкими функциональными возможностями, но и дизайном воздухоочистителей. Наклонные вытяжки представлены в многообразии форм и расцветок. Можно купить прибор не только черного и белого колеров, а и розового, салатового, голубого.

Фирменный магазин

В нашем магазине представлены разнообразные вытяжки Elica, включая наклонные модели. Мы гарантируем качество и надежность воздухоочистителей, оригинальное происхождение которых подтверждено соответствующими сертификатами. Производитель предоставляет фирменную гарантию, которая дополнительно служит залогом бесперебойной службы. Для того чтобы выбрать оптимальную модель под конкретные условия эксплуатации, обращайтесь к менеджерам. Они предоставят квалифицированную консультацию и организуют доставку в любой регион России.

Установка вытяжки над плитой: пошаговая инструкция по монтажу, советы и правила

Какая вентиляция будет оптимальным вариантом

Для людей, которые возводят большой по размерам загородный дом или делают ремонт в элитной квартире можно посоветовать дорогую, качественную и эффективную вентиляционную систему с рекуперацией тепла. Владельцы дорогой недвижимости монтируют мощную вытяжку, причём вывод для отработанного воздуха следует сделать в стене. Вместо газовой плиты лучше применять электрический бытовой прибор через меньшие выбросы канцерогенов.

Для застройщиков, которые ограничены в финансовых средствах лучшим вариантом будет использование естественной вентиляции, которую подводят к кухне, ванне и туалету, а также вспомогательным помещениям. Если в частном доме будет использоваться работа вытяжки, установленной над кухонной плитой, то канал для отвода отработанных воздушных масс делают не в вертикальном направлении на крышу, а в стене. На вентиляторе устанавливают обратный клапан, он предотвращает проникновение холодного воздуха из улицы внутрь комнаты.

Виды кухонных вытяжек


Современный рынок техники предлагает большое количество моделей вытяжек. Вполне естественно, что перед тем, как сделать вытяжку на кухне своими руками, вы ознакомитесь с тем, какими они вообще бывают, чтобы подобрать оптимальный вариант конструкции.

Способ функционирования

Все устройства этого назначения разделяются на две большие группы:

  1. Пассивные — это вытяжки купольного типа. Они удаляют воздух исключительно за счет восходящей тяги. Внутри таких устройств отсутствуют электромоторы и вентиляторы. Работать вытяжка данного типа будет только при условии хорошего состояния вентиляционных ходов дома или за счет высокой вентиляционной трубы.
  2. Активные — это вытяжки, работу которых обеспечивает электродвигатель, установленный внутри. Данные устройства работают стабильно, но и потребляют они достаточно много электроэнергии.

Подключение

По виду монтажа вытяжки различают:

  • Подвесные (плоские) крепят под шкаф над плитой.
  • Настенные — крепят над плитой на стену. Дизайн корпуса может быть различным.
  • Встраиваемые — вписываются в любой дизайн, так как устанавливаются внутрь навесного шкафа или в стол.
  • Угловые — устанавливаются в угол.
  • Островные вытяжки. Такой тип устройств предназначен для кухонь с островком. Закрепить приспособление можно в любом месте помещения, подвесив к потолку.

Совет: Установка кухонной вытяжки, независимо от вида, над варочной поверхностью должна быть на высоте 70 см, над газовой плитой — 80 см.

Способ вентиляции

По режиму вентиляции, устройства делятся на:

  1. Проточные — вытягивают воздух из кухни в вентиляционную шахту. Такой способ вентиляции называют вытяжным режимом. Он наиболее производителен и эффективен.
  2. Циркуляционные вытяжки — пропускают воздух через угольные фильтры, находящиеся в корпусе. На выходе выдается свежий воздух. Для такого приспособления вентиляция на кухне не требуется, поэтому установка ее намного проще, но сама вытяжка менее эффективна в плане очистки. Минусом таких вытяжек является отсутствие свежего воздуха, так как в результате переработки фильтрами, тот же, но очищенный воздух попадает обратно на кухню. Кроме того, фильтры необходимо очищать и периодически менять.

Совет: Выбирая устройство вытяжки, которую вы сделаете своими руками, учитывайте каждый из этих пунктов. Только в этом случае вы обеспечите себе комфортные условия готовки и удобную эксплуатацию оборудования.






Где должна располагаться вытяжка?

При покупке вытяжки вместе с ней в комплекте всегда идет инструкция по применению, в которой указано, где и на каком расстоянии от плиты должен располагаться прибор. Вытяжная конструкция может быть встроенной в навесной шкаф, а может располагаться под ним, главное, чтобы ее размер совпадал с размерами варочной поверхности, и она висела точно над плитой. Также еще до приобретения вытяжки необходимо проконсультироваться со специалистами по поводу ее мощности. Например, на большое кухонное пространство не подойдет маленький прибор, а на небольшой кухне нет необходимости устанавливать очень мощный агрегат.

Расстояние от плиты и вытяжки

До начала расчетов расстояния до вытяжки стоит выбрать вид воздухоприемника. Они бывают параллельными плите (горизонтальные), либо под углом (наклонные). В чем различия их работы? Горизонтальная находится под углом 90 градусов, и весь пар, запах, небольшие брызги жира всасываются значительно проще. Вертикальная выглядит привлекательно, но иногда ее необходимо включать на большую мощность, чтобы повысить эффективность работы. Зато пользоваться таким видом техники намного удобней — исключено задевание корпуса головой.

После выбора агрегата выполняются расчеты, на какой высоте вешать вытяжку над газовой плитой. Распространенная ошибка после покупки кухонной техники — отсутствует или пропущен этап определения минимального расстояния от вытяжки до газовой плиты, что обязательно повлечет за собой лишние расходы.

Изготовители техники прикрепляют к своему товару схемы монтажа. Там вы найдете рекомендации по замерам и примерным расчетам. Чтобы понять, на каком расстоянии от газовой плиты должна висеть вытяжка вашей модели, нужно знать тип наклона воздухоприемника.

Горизонтальные и наклонные устройства монтируются на разной высоте. Первая располагается параллельно газовым конфоркам, поэтому размещать ее необходимо выше, чем наклонную. Последнюю разрешается крепить чуть ниже.

Наклонные вытяжки

Это приборы с настенным типом монтажа, чаще всего компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от плиты определяется по нескольким параметрам — размер комнаты и вид варочной поверхности. Рост человека здесь особой роли не играет, так как риск задеть корпус головой минимален. Поэтому эти устройства лучше всего подходят для высоких.

Ориентир, на какой высоте вешать наклонную вытяжку над газовой плитой, исходит в первую очередь из проекта гарнитура и указаний производителя. За основу расчета берется промежуток между нижним краем воздухоприемника и конфорками.

Следите, чтобы он не превышал 55 см. Хотя опасность возникновения возгорания здесь минимальная, но все же она существует. Плюс от воздействия открытого огня и высоких температур некоторые детали вытяжки могут оплавится или прийти в негодность. Но и выше 65 см устанавливать нецелесообразно. В таком случае может потребоваться большая мощность всасывания. Для электрической поверхности норма — 35-45 см. Здесь рисков меньше, поэтому требования снижены.

Горизонтальные приборы

Это невысокие, чаще плоские приборы, способные работать в любом помещении. Для классического горизонтального типа расстояние вытяжки от плиты рассчитывается, исходя от вида варочной плиты. Нормы здесь другие. Над газовыми конфорками воздухоприемник располагают выше нижней части навесного корпуса, примерно в 65-85 см. А если у вас электрический вариант, то вытяжку разрешается монтировать вровень с верхними кухонными шкафчиками. Это же касается и встроенного прибора. Тут высота кухонной вытяжки над плитой разрешена немного ниже — от 60 до 80 см.

Требования к монтажу бытовых устройств

Несколько слов о нормах монтажа оборудования в помещениях с газовыми плитами. По закону, сама плита, работающая от подачи газа, может быть установлена в помещениях, высота которых не менее 2,2 м. Это стоит знать тем, кто собирается возводить объемные подвесные конструкции для маскировки воздуховодов или вентиляционных каналов.


Правила касаются установки вытяжки над газовой плитой. По нормам, минимальное расстояние от поверхности плиты до панели устройства – 75 см. Это на 10 см больше, чем стандарт для электроплиты

Документация, регламентирующая монтаж или выбор, находится в открытом доступе. Материалы общего характера о значении принудительной вентиляции можно найти в СНиП 2.04.05-91, подробнее об объемах выводимого воздуха – в СНиП 2.08.01-89, а о производительности и остальных нюансах техники – в ГОСТ 26813-99.

Строгих правил, касающихся вариантов монтажа вентиляционных воздуховодов, нет, поэтому их можно располагать снаружи или внутри кухонных шкафов, за перегородками и над подвесными конструкциями.

Где именно лучше фиксировать купленную вытяжку и какие условия для этого необходимы, узнаете из рекомендуемой нами статьи, материал которой полностью посвящен этому вопросу.

Как правильно замерять расстояние

Самостоятельно измерять высоту установки вытяжки над плитой следует с соблюдением ряда требований. Сначала, перед монтажом стоит смоделировать предположительный процесс работы: наклониться к последним конфоркам, попробовать поставить тяжелую кастрюлю. Делать это лучше с помощником.

Отметьте на стене минимальное расстояние, при котором сможете без проблем пользоваться техникой. Далее, согласно нормам расстояния от варочной панели до вытяжки, замерьте на стене рекомендуемую высоту. Нижняя точка будет сама варочная поверхность, а верхняя — фильтр вытяжки. У наклонного устройства в расчет берется его низ. Итоговый замер получится, исходя из средних значений норм и удобства в работе.

Важные правила установки вытяжки

Собираясь самостоятельно крепить воздухоприемник, изучите заранее правила, которыми руководствуются при установке. Особенно это касается норм и требований к высоте вытяжки над газовой плитой:

  1. Ширина вытяжки и размер варочной должны всегда совпадать для оптимального выполнения своих функций, или быть чуть больше. Главное требование — не уже, чем плита.
  2. По стандартам расстояние от вытяжки до плиты зависит от вида варочной поверхности, прописанных в руководстве к эксплуатации.
  3. Розетку, к которой подключается устройство, установите как можно дальше от плиты. Хорошо, когда она находится над кухонным гарнитуром или спрятана за дверцами шкафа. Провода необходимо размещать далеко от источников возгорания.
  4. В самом коробе и месте подсоединения вытяжки к воздуховоду не должно быть много углов и поворотов. Иначе воздух, встречая множество преград, будет уходить с затруднением и лишним шумом.
  5. Следует соблюсти нормы высоты вытяжки над газовой плитой, которые описаны в инструкции к технике во избежание возгорания. Общих границ расстояния по ГОСТу от газовой плиты до вытяжки на кухне нет, но они существуют у каждого производителя. Ознакомится с ними можно в руководстве об эксплуатации. Стоит придерживаться именно этих рекомендаций при определении высоты вытяжки над газовой плитой.
  6. При отсутствии вентшахты, следует выбирать циркуляционный вариант. Его монтировать намного проще.

Типы вытяжек по установке

Устройства вентиляции для кухни разделяются по способу их установки на:

  • плоские;
  • встраиваемые;
  • островные;
  • купольные;
  • настольные
  • т-образные.

Плоские

Подвесные (плоские) устройства устанавливаются непосредственно над варочной поверхностью. Они содержат вентиляторы для всасывания воздуха и фильтры для его очистки. Повесить их довольно легко: не требуется врезка и прокладывание каналов. Расстояние от плоской вытяжки до варочной газовой или электрической поверхности соответствует стандарту. Высота вытяжки над газовой плитой варьируется в пределах 75-85 см (65-75 см — для электрических).

В некоторых моделях предусмотрено подсоединение вентиляционного канала для вывода воздуха вовне.

Встраиваемые

Такой тип вытяжек должен устанавливаться в навесной шкаф, расположенный над печкой. Благодаря своей конструкции, узел становится незаметным в интерьере. Устройство должно соответствовать ширине варочной панели и шкафа, в который оно будет врезаться. Расстояние от плиты до вытяжки вычисляется по тем же стандартным данным. Но при этом стоит учесть, на какой высоте находятся подвесные шкафы (если вы хотите встроить конструкцию в готовую мебель). При заказе новой кухни мебельщики сделают расчеты самостоятельно, по стандартам, а также исходя из ширины варочной поверхности.

К встраиваемым устройствам также относятся узлы, которые врезаются в столешницу, позади варочной поверхности. Их называют еще настольными. Расстояние между варочной поверхностью и устройством сокращается до минимума. Столешница для такой комбинации техники должна быть шириной — около 900 мм.

Островные

Островные вытяжные агрегаты устанавливаются, когда печка стоит посреди комнаты. Устройство крепится к потолку, прямо над электроплитой или газовой печкой. Высота вытяжки над плитой должна быть в пределах минимума и максимума, составляющие от 75 до 85 см до газовой плиты. Для электрических – эти показатели меньше на 10 см.

Рассчитать высоту установки требуется так, чтобы домохозяйка не доставала головой до корпуса устройства, находясь возле печки.

Купольные

Купольные типы вентиляции закрепляют над печкой уже после установки кухонных шкафов. Преимущества данного типа в том, что они могут быть декорированы под разные стили в интерьере. Высота расположения – стандартная.

Наклонные

Наклонный тип устройств вентиляции крепится к стене. При этом расстояние между плитой и вытяжкой замеряется от ее нижнего края. Минимальное расстояние до панели печки должно быть 35 см, а максимальное (для продуктивной работы) – 45 см.

Т-образные

Т-образные устройства вентиляции хорошо вписываются в интерьер в стиле Hi-tech (Хай-тек). Они могут изготавливаться из различных материалов с использованием хромированных деталей, стекла и нержавеющей стали. Расстояние от печки до вытяжки рассчитывается согласно инструкции к этой технике, но в большинстве ситуаций оно совпадает со стандартными требованиями.

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.


Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.


Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

  • быть с потолками высотой от 2,2 м и выше;
  • иметь вентиляцию с естественным притоком/удалением воздуха;
  • иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

  • 8 м3 – при двух конфорках;
  • 12 м3 – при трех конфорках;
  • 15 м3 – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.


Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода. Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

Организации вентиляции для газовой плиты

Вентиляция в кухне, где установлена газовая плита, может быть:

  • с принудительным побуждением
  • с естественным побуждением;
  • комбинированной.

Разрешается любой вариант. Однако по противопожарным нормам воздухообмен в рассматриваемом помещении должен быть естественным. Принудительная система с вентилятором энергозависима, ее допустимо использовать лишь в качестве дополнения.


При наличии газовой плиты принудительная вентиляция на кухне допускается только в качестве дополнительной вытяжки в довесок к системе с естественным побуждением воздуха

Если в кухне ставится вытяжка с вентилятором и отводом до стояка, то для ее правильной работы:

  • необходимо обеспечить в комнату приток воздуха в должном объеме;
  • запрещено новой отводной трубой закрывать вентканал с естественной вентиляцией;
  • надо, чтобы вентиляционный стояк был способен пропустить объем вдуваемого в него воздуха.

Если вентиляция перестраивается под газовую плиту в коттедже, то проблем с расширением и переустройством вентиляционных каналов выйдет минимум. Потребуются лишь деньги и время на работу.

Но если газовая плита и вентиляция для нее монтируются в квартире многоквартирного дома, то ситуация зачастую аховая. Не всякая многоэтажка, если это изначально не заложено в проекте, рассчитана на установку в ней оборудования на газу.

Как минимум, придется монтировать оконные и стеновые клапаны для дополнительного притока уличного воздуха. Штатные вентканалы и существующие приточные отверстия вряд ли рассчитаны под требуемые параметры.

Что можно и нужно делать?

Если имеющаяся вентиляционная система способна обеспечить воздухообмен в 100 м3/час, то достаточно лишь поставить варочную печь с подключением ее к газу. И можно начинать готовить себе еду. В противном случае при установке газовой плиты вентиляцию в квартире и коттедже придется дорабатывать в двух направлениях – первый это приток, а второй вытяжка воздуха.


Для организации дополнительной вытяжки потребуется проложить новый вентиляционный канал с подключением к стояку выше существующего отверстия от естественной вентиляции

Дополнительный приток воздуха обеспечивается путем:

  • просверливания в уличной внешней стене отверстия и монтажа в нем вентиляционного клапана;
  • установки на кухонных окнах приточных клапанов;
  • увеличения просвета под дверью в кухню.

В общей ситуации воздушный приток обеспечивается с улицы и с других комнат дома. Но в случае с кухней и газовой плитой большая его часть должна идти снаружи.

При этом допустимо, что он поступает с окна в спальне или гостиной, но тогда просвет от напольного покрытия под кухонной дверью потребуется сделать больше стандартных 15–20 мм. Здесь дверное полотно придется приподнимать на 20–30 мм. Если смонтировать его ниже к полу, то воздухообмен будет недостаточным.

Приточные клапаны рекомендуется делать в стеновом исполнении. Оконные аналоги в морозы могут заледенеть и прекратить обеспечивать приток воздуха. Варианты в стене больше по размеру и лишены проблем с обледенением.

Если дом старый, то без установки приточных клапанов не обойтись. Здания советской постройки изначально рассчитаны на вентиляцию за счет естественного притока воздух сквозь неплотные двери и деревянные окна.

Однако сейчас повсеместно ставятся стеклопакеты и двери с уплотнителями. В результате заложенные в проект нормы воздухообмена повсюду нарушаются, зачастую по банальному незнанию.

В итоге система вентиляции и так не справляется с задачей, а еще добавляется газовая плита, которой нужны дополнительные объемы кислорода для работы. Без приточных клапанов воздуха обеспечить должный микроклимат в жилых помещениях в этом случае зачастую невозможно.

Что предпринимать запрещено?

В старых домах вентканалы нередко делались с использованием деталей из дерева. Плюс в них могут находиться кабели систем электроснабжения и/или связи. В такие шахты выводить отвод от вытяжки над газовой плитой запрещено.

Продукты сгорания от печи на газу имеют повышенную температуру, а также содержат водяные пары, СО и СО2. Вытягивать подобный коктейль в вентиляционный канал, который не предназначен для этого, нельзя.


Отвод воздуха от газовой плиты разрешается делать в вентиляционные каналы, которые выполнены исключительно из негорючих материалов – бетона или стали

С одной стороны вентканалы в кухне с газовой плитой должны обеспечивать должный воздухообмен, а с другой исключать возможность возгорания от продуктов горения природного газа.

Еще один момент – покупка и установка в кухне принудительной вытяжки-зонта. Продавцы такого оборудования нахваливают свой товар и рекомендуют приобретать технику по-мощнее на 900–1100 м3/час. Однако большая мощность в данной ситуации скорее вред, нежели благо.

Если вентиляционное отверстие в стене и шахта-стояк по диаметру рассчитаны на пропуск 180–200 м3/час, то сильно больше они через себя прокачать не дадут физически.

Даже если «зонт» будет гудеть на всю мощь и толкать больший объем воздуха, канал прокачать его не сможет. В итоге либо «вытяжка» станет работать вхолостую, либо в шахте образуется обратная тяга. От обоих вариантов толку ноль.

Сложности часто также возникают, когда квартира находится на верхнем этаже многоэтажки. В подобной ситуации вентиляция в кухне нередко работает слабо. Диаметр вентканала позволяет обеспечивать естественный воздухообмен на должном уровне, а тяги практически нет.


Согласно требованиям нормативных документов воздух в домовой вентиляции с естественным побуждением должен двигаться со скоростью приблизительно 0,5–1 м/с

Чтобы образовывалась требуемая тяга, воздушный поток из комнаты должен попадать в вертикальную трубу, а дальше проходить по ней беспрепятственно минимум 2 метра. Однако на верхнем этаже вентиляционное отверстие на кухне расположено под потолком и не дает необходимого расстояния.

Сверху только чердак и до конца вентиляционный шахты, которая там обрывается, остается менее полуметра. Воздухообмен в результате происходит, но он слишком мал для варочной печки на газу.

При таком раскладе придется ставить дополнительную вертикальную трубу нужной высоты, иначе обеспечить требования к вентиляции в комнате с газовой плитой будет невозможно. Принудительная вытяжка способна решить данную проблему. Но при отключении света вентилятор перестанет работать, что запрещено уже противопожарными нормами.

Пошаговый монтаж вытяжки над газовой плитой

Как качественно и правильно самостоятельно установить любую вытяжку над рабой газовой плитой, сообщают эксперты. Они отмечают несколько моментов:

  • снятие замеров — начинают от нижнего края шкафчика и заканчивают расположением конфорок;

    Установка вытяжки начинается с замеров
  • проверка креплений по уровню — отклонение в несколько миллиметров снизит производительность вытяжки на 20%;
  • выбор места с учетом доступа к вентиляционным каналам и сети электропитания;
  • вычерчивание вытяжки на плане кухни в случае капитального ремонта.

Важно! Шум при работе вытяжек — 36 дБ, который не вызывает дискомфорта пользователей.

Необходимые материалы и инструменты


Для монтажа вытяжного устройства понадобятся:

  • крепежи, дюбели, крючки, шурупы — входят в комплект, поэтому есть в упаковке;
  • труба для соединения с вентиляцией размером 13×13 см;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • ножовка;
  • скотч или изолента;
  • силиконовый герметик.

Важно! Трубу лучше использовать пластиковую, с гладкой поверхностью внутри и обратным клапаном.

Подготовка к монтажным работам

Перед началом обустройства вытяжной системы нужно подготовить место для ее крепления. Процедура проводится в несколько шагов:

  1. Расчет производительности. Вытяжка должна обновлять воздух не меньше 10 раз за 24 часа. Рассчитать показатель можно на основании площади (S) и высоты (Н) помещения, минимальной интенсивности воздухообмена (10) и поправочного коэффициента (1,3). Используется формула V= SxHx10×1,3>;
  2. Выполнение заземления. Устройство подключается проводами фазы, земли и нулевым. Разъем под заземление выполняется как провод, зафиксированный на металлической части и обозначается желтым цветом с зеленой полосой;

    Розетка должна быть с заземлением
  3. Организация антивозвратного механизма. Короб для хлопушки изготавливается самостоятельно из металла. Чтобы не тратить время, можно приобрести антивозвратный клапан-бабочку;
  4. Разметка расположения вытяжки и воздуховодной трассы. Для встраиваемых моделей в шкафу нужно удалить нижнюю полку;
  5. Выполнение выходного отверстия с решеткой и козырьком, если воздуховод выведен за стену;
  6. Организация питания. Розетку нужно отдалять от плиты, чтобы на нее не попал жир и пар;
  7. Установка гофрированного рукава с минимальным количеством изгибов.

Важно! Вытяжку не стоит подключать к розетке через переходники и удлинители.

Крепление вытяжки над газовой плитой

В какой последовательности выполняется крепление готовой вытяжки над кухонной газовой плитой, зависит от типа устройства.

Системы с угольными фильтрами

  1. Замеряются параметры устройства;
  2. Рассчитывается высота и расположение вытяжки;
  3. Замеры и точки для крепежа переносятся карандашом на поверхность;
  4. Перфоратором проделываются отверстия, куда вставляются крюки;
  5. Выполняется крепление вытяжки винтами через отверстия;
  6. Если присутствует газовая труба, ее относят от стены и крепят на шпильки с гайками.

Важно! Автономные циркуляционные модели с угольными фильтрами быстрее забиваются продуктами сгорания.

Проточные вытяжки
  1. Снимаются замеры с конструкции;
  2. Делается разметка и высверливаются дрелью отверстия;
  3. Прибор примеряется и выравнивается по горизонтали с соблюдением нормативов отдаления от плиты;
  4. Монтируется воздуховод, подходящий по диаметру к вентиляционному отверстию в стене.

    Разница между проточной и циркуляционной вытяжкой

Совет! Используйте гладкую пластиковую трубу — так вытяжка сохранит параметры мощности.

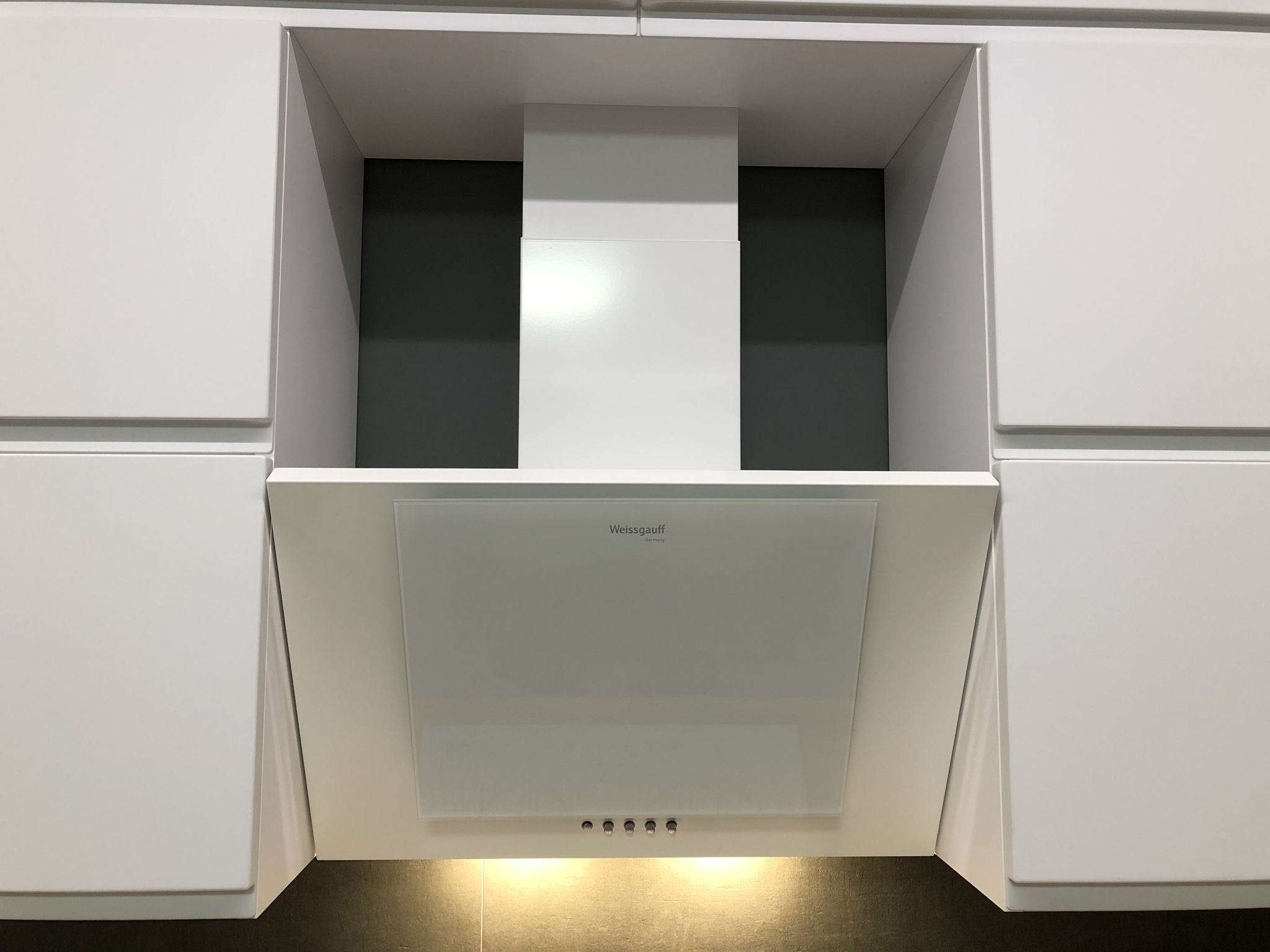

Наклонные модели
  1. Замеряется расстояние от варочной поверхности до вытяжного устройства;
  2. Размечается линия монтажа по оси;
  3. Шаблон закрепляется при помощи скотча;
  4. Высверливаются проемы для монтажа;
  5. Верхние саморезы вкручиваются в дюбели;
  6. Корпус вытяжки навешивается на стене;
  7. Закручиваются нижние саморезы;
  8. Устанавливаются фильтры из алюминия.

    Монтаж наклонной вытяжки
Встроенные модули

  1. Снимаются замеры с вытяжки, по которым изготавливается трафарет;
  2. Шаблон располагается на боковой стене шкафа и обводится карандашом;
  3. Отмечаются точки крепления;
  4. Высверливаются отверстия для фиксаторов;
  5. Устанавливаются боковые направляющие;
  6. С вытяжки снимается обшивка и устройство монтируется в шкафчик;
  7. Закрепляется корпус на системе направляющих.

Важно! Сначала ставится вытяжка, а только потом шкаф навешивается на стену. Если воздуховод ставится до монтажа шкафа, фиксируется пластиковый переходник на отверстие.

Подключение вытяжки к системе вентиляции

Как можно поставить мощную вытяжку и подключить ее к вентиляции, расположенной над кухонной газовой плитой? Для этого используют два типа труб:

  • легкие пластиковые, у которых отличная шумоизоляция. Трубы имеют прямоугольное или круглое сечение. Вентиляционные каналы обустраиваются наверху навесных шкафов, соединяя их с Г-образными переходниками герметиком;
  • гофрированные изделия из тонкого алюминия. Их растягивают до нужных размеров, соединяют хомутами.
    Пластиковая труба

    Гофротруба

Совет! Чем лучше вытянута «гармошка» при монтаже, тем качественнее шумоизоляция.

Работы по подключению вытяжки к вентиляции проводятся в четкой последовательности:

  1. Подбирается диаметр труб так, чтобы он равнялся диаметру вытяжного устройства;
  2. Проверяется длина воздуховодных каналов — не более 3 м;
  3. Укладывается труба в отверстие, и формируются изгибы больше 90 градусов;
  4. Устанавливается вентиляционная решетка с выступом для гофры и ровная для пластика;
  5. Детали соединяются.

Важно! Использование круглых пластиковых труб исключает образование налета из пыли и грязи, повышает качество циркуляции воздуха.

Подключение оборудования к электросети

На последнем этапе вытяжное оборудование подключают к электропитанию, следуя четкому алгоритму работ:

  1. Обустройство розетки — на 60 см от варочной поверхности;
  2. Организация заземления с силой тока 15 А — провод присоединяется к металлическому корпусу вытяжки;
  3. При наличии кабеля заземления и евророзетки провод соединяется с контактом;
  4. Контакты обматывают изоляционной лентой;
  5. Наличие напряжения на корпусе вытяжки проверяется инверторной отверткой.

    Схема подключения вытяжки к электросети

Совет! Проводите подключение в резиновых перчатках, предварительно отключив электропитание во всей квартире.

Особенности монтажа кухонных вытяжек

Последовательность и нюансы монтажа зависят от конструкционных особенностей оборудования. Например, порядок крепления рециркуляционной модели и автономного купольного типа с воздуховодом принципиально отличаются. Поэтому рассмотрим, как происходит профессиональный монтаж трех различных модификаций.

Как установить наклонную модель?

Средний ценовой сегмент наиболее популярен. Именно к нему относится наклонная вытяжка «Кварц», которую можно установить самостоятельно. Она работает в режиме периметрального всасывания, поэтому ставится в четко фиксированное положение и подвижных элементов не имеет.

После установки нужно подключить устройство к электропитанию и протестировать его работу, проверив функционирование в различных режимах и на всевозможных скоростях.

Иногда из-за неправильной установки фальшь-труб или воздуховодов появляется громкий гул. В этом случае необходимо найти причину шума и постараться избавиться от нее.

Порядок монтажа встроенного модуля

Встраиваемые в навесные шкафы модели очень популярны благодаря компактности и умеренной цене. Если заранее позаботиться о правильной конструкции и размерах специального шкафа-основы, то сам процесс монтажа корпуса займет не более 20 минут. При установке проточных приборов еще некоторое время потребуется, чтобы провести воздуховод.

Не забываем, что основным документом является руководство по установке встраиваемой вытяжки, составленное производителем. Перед началом работ открываем инструкцию и проверяем по списку наличие деталей и крепежных элементов. Если все в порядке, проверяем целостность элементов и приступаем к монтажу.

Если планируется установить пластиковый воздуховод, до монтажа вытяжки в шкаф с ее верхней стороны необходимо закрепить переходник. Это пластиковая универсальная деталь, состоящая из фрагментов разного диаметра.

С помощью лобзика или ножовки нужно вырезать часть, подходящую по размерам. Если диаметр воздуховода полностью совпадает с выходным отверстием, то переходник не нужен.

Установка островной вытяжки

Для каждой модели островного типа существует индивидуальная инструкция. Однако общие принципы крепления и подключения можно понять, проанализировав приведенную ниже фото-инструкцию.

В ней представлен монтаж потолочной вытяжки прямоугольной формы, которая состоит из трех основных частей: кожуха-воздуховода, моторного отсека и рабочей панели.

После выполненных работ тщательно протираем все панели вытяжки и проверяем, как она работает.

Если монтаж воздуховодов, крепление и подключение вытяжки выполнены без ошибок, она будет функционировать в различных режимах, не издавая дополнительных шумов.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен

Выводы

На каком расстоянии размещать вытяжку над плитой? Ответить на этот вопрос сможет каждый, зная основные критерии расчета высоты, а именно:

  • Высота человека;
  • Тип вытяжки;
  • Тип плиты.

Как указывалось выше, для наклонной вытяжки оптимальной цифрой будет 60 см, а над электрической плитой — 40-50. В свою очередь, такой тип вытяжки имеет множество дополнительных плюсов, такие как: удобство обслуживания и маленький риск возгорания.

Горизонтальные вытяжки необходимо устанавливать на высоте 80 см от поверхности газовой плиты. Соответственно, над электрической плитой показатель снизиться на 20 см.

Важно понимать, что если производитель указал конкретную цифру, не зная высоты потолка кухни и габаритов человека, не обязательно строго следовать этим рекомендациям. Не произойдет ничего критичного, если сместить устройство на 1-5 см, ведь главное — комфортно чувствовать себя во время приготовления пищи.

Также, необходимо серьезно подойти к вопросу вентиляционных каналов и электрических сетей, ведь без нормального обустройства вытяжка не сможет нормально работать. Вентиляционная труба должна быть максимально короткой, без изгибов и равномерной, чтобы сохранять давление и не перегружать систему вытяжки. Важно позаботиться о безопасности оборудования и обзавестись удлинителем с предохранителем или завести заземление в розетку.

Во время установки настоятельно рекомендуется учитывать рекомендации производителя, который отталкивается от особенностей каждой модели и рассчитывает показатели монтажа и использования оборудования.

Также, не помешает воспользоваться помощью профессионалов по установке, которые обладают необходимыми навыками и знакомы со всеми тонкостями расположения вытяжки над газовой или электрической плитой. Конечно, если покупатель знает, как работать с вытяжкой, никогда не помешает сэкономить на вызове мастера.

Вытяжка — это необходимый элемент на кухне каждой хозяйки, который удаляет вредные вещества и неприятные запахи из воздуха. С ее помощью мебель и стены всегда будут оставаться чистыми, а в помещении будет приятно проводить время с семьей.

Источники

  • https://101studio.ru/truby-dlya-otopleniya/samodelnaya-vytyazhka-dlya-kuhni.html
  • https://FB.ru/article/287190/rasstoyanie-ot-plityi-do-vyityajki-normyi-pravila-i-rekomendatsii
  • https://diz-kitchen. ru/%F0%9F%8E%9Bbytovaya-texnika/na-kakoj-vysote-veshat-vytyazhku-nad-gazovoj-plitoj.html
  • https://sovet-ingenera.com/vent/montazh/kak-ustanovit-vytyazhku-nad-gazovoj-plitoj.html
  • https://tehnika.expert/dlya-kuxni/vytyazhka/rasstoyanie-do-plity.html
  • https://sovet-ingenera.com/vent/raschety/ventilyatsiya-v-domah-s-gazovymi-plitami.html
  • https://tehnikoved.ru/klimaticheskaya-tehnika/vytyazhka-klimaticheskaya-tehnika/ustanovka-vytyazhki-nad-plitoj.html
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki
  • https://AeroClima.ru/ventilyaciya/rasstoyanie-ot-vytyazhki-do-plity-gazovoj-elektricheskoj/

[свернуть]

2021 ᐈ 🔥 (+45 фото) Вытяжка наклонная в интерьере кухни фото

Автор LocDog На чтение 18 мин. Просмотров 1.2k. Опубликовано

Отличия наклонной вытяжки от традиционной

Наклонную вытяжку легко определить по внешнему виду. Она выглядит как максимально функциональная наклонная под острым углом к стене плоскость с отверстиями воздухозаборников. Остальной механизм почти полностью элегантно скрыт за лицевой панелью и не привлекает внимания.

В сравнении с традиционной купольной вытяжкой наклонная обладает рядом достоинств и преимуществ.

Купольная вытяжка имеет собственные плюсы, но она крупнее, чем наклонная. Для традиционной конструкции требуется больше места. У нее выше уровень энергопотребления и шума. Однако такие вытяжки также пользуются спросом в ряде случаев. Наклонные вытяжки удобны для оснащения городских квартир, частных домов, кухонь, используемых для внутренних нужд офиса.

В квартирах типа лофт или студия наклонная вытяжка не только удобна, но и оптимально соответствует стилю помещения.

Купольная вытяжка отличается собственными достоинствами, но она крупнее, чем наклонная. Для традиционной конструкции требуется больше места. У нее выше уровень энергопотребления и шума. Однако такие вытяжки также пользуются спросом в ряде случаев. Наклонные вытяжки удобны для оснащения городских квартир, частных домов, кухонь, используемых для внутренних нужд офиса.

В квартирах типа лофт или студия наклонная вытяжка не только удобна, но и оптимально соответствует стилю помещения.

Большая производительность

Воздухозаборники наклонной вытяжки расположены под таким углом к варочной поверхности плиты, что воздух естественным путем достигает улавливателей. При этом воздушный поток не дробится на отдельные струи и не требует усиления мощности мотора. Удобно, что на современных вытяжках используются более технологичные моторы, отличающиеся увеличенной мощностью и производительностью.

При работе вытяжка не перегружает энергосистему дома, так как современные моторы обладают низким уровнем энергопотребления. Таким образом, наклонная вытяжка не только качественно очищает воздух, но и помогает экономить  на оплате электричества.

Низкий уровень шума

Мощные моторы наклонной вытяжки конструктивно более совершенны и характеризуются низким уровнем шума при работе. Одновременно конструкция вытяжки позволяет улавливать воздух от плиты в силу естественных причин. При этом не требуется включать мотор на полную мощность, что также способствует снижению уровня шума.

При европейском стандарте в 60 Дц наклонные вытяжки показывают рабочий уровень шума в пределах 45 Дц – это очень хорошо для оборудования, работающего как вентилятор.

Высокая эргономичность

Наклонная кухонная вытяжка занимает мало места, при этом позволяет использовать дополнительное оснащение (например, светильники). Она обладает повышенной эргономичностью при скромных размерах и широком функционале. Значительные преимущества при использовании создает наличие расширенных функций управления.

Они позволяют запускать вытяжку в автоматическом режиме, регулировать ее параметры, использовать дополнительное оснащение.

Удобная панель управления

Высокотехнологичные наклонные вытяжки в подавляющем большинстве оснащаются дистанционным управлением. Его дублируют кнопки или сенсорная панель на корпусе устройства. Дисплей транслирует актуальные настройки и показатели нагрузки вытяжки, а также информацию о состоянии фильтров и необходимости их замены.

Вытяжку можно настроить на определенное время включения и отключения. Для активации рабочего режима можно даже не заходить на кухню – сработает или дистанционный пульт, или таймер.

Дистанционное управление облегчит использование этой модели вытяжкиМожно активировать вытяжку при повышении температуры на кухне или по анализу воздуха. Если он загрязнен, оборудование начинает работать.

Привлекательный дизайн

Наклонные вытяжки представлены в широком ассортименте от классических вариантов оформления до стилей хай-тек, модерн, минимализм. Фронтальная панель может быть выполнена из металла, керамики, закаленного стекла любого цвета.

Они не выцветают от времени и легко очищаются. Такую панель не стоит чистить жесткими металлическими щетками – они ее поцарапают. В остальном вытяжки устойчивы к царапинам и мелким механическим повреждениям.

Принцип работы

Наклонные вытяжки являются универсальным видом оборудования, для которого характерны эргономичность и высокий показатель производительности. Такое устройство работает в ускоренном режиме и обеспечивает быструю очистку и перемещение воздуха.

На данный момент в продаже имеется несколько видов конструкций, они отличаются между собой принципом действия.

Отводные.

Выводят загрязненный воздух из кухни полностью, заменяя его на свежий. Процесс очистки происходит через воздуховод, подключенный к центральным вентиляционным шахтам. При этом на выходе системы обязательно монтируется обратный клапан, для того чтобы грязный воздух не смог обратно возвращаться в комнату.

Такие агрегаты считаются самыми эффективными и распространенными, но их установка сложна и требует помощи опытных специалистов.

Рециркуляционные.

Их размещают непосредственно над газовой или электроплитой, так как очистители осуществляют только рециркуляцию воздушных потоков. Подобные варианты чаще всего выбирают в том случае, если на кухне нет возможности монтажа воздуховодных каналов. Работают вытяжки очень просто – все испарения от приготовленной пищи направляются в специальную систему фильтрации, проходят очистку и возвращаются без запаха и частиц жира обратно в помещение.

Комбинированные.

Являются смешанным вариантом. Такие модели обычно размещают под углом к стене. Вытяжка может быть как телескопическая, так и встроенная.

Преимущества моделей наклонного типа

Навесные и купольные вытяжки в интерьере кухни являются привычным и практичным вариантом с одним существенным недостатком – своими габаритами. Для таких устройств нужно немало места, из-за чего от них приходится отказываться в условиях ограниченного пространства.

К главным преимуществам таких вытяжек можно отнести следующие моменты.

  • Высокая мощность. Благодаря оптимальным размерам воздухозаборника и интенсивному всасыванию испарений, очистка воздуха выполняется моментально, не требуя дополнительного расхода электроэнергии.
  • Простая эксплуатация. Как правило, наклонные агрегаты выпускаются на дистанционном управлении, которое предоставляет возможность легко включать, выключать технику и переключать режимы ее работы. Кроме того, пультом можно управлять на расстоянии от вытяжки, это очень удобно. Такая функция получила положительные отзывы, так как на кухне можно выполнять одновременно несколько дел, не отрываясь от рабочего процесса.
  • Быстрый монтаж. Конструкция оборудования несложная и ее соберет без особого труда каждый желающий.
  • Многофункциональность. Сочетание высоких технологий и компактность позволяют устанавливать такие вытяжки в помещениях различного размера, что особенно важно для малогабаритных кухонь, где каждый сантиметр площади на счету. Помимо очистки воздуха, устройство также отлично справляется с вентиляцией комнаты и имеет установку продолжительности работы. Во многих моделях имеется автовключение и функция «отсроченный старт».

Кроме этого, техника дополнительно укомплектована встроенными детекторами влажности и начинает очистку воздуха сразу при включении варочной панели, самостоятельно регулируя уровень освещения.

  • Несложный уход. Степень загрязнения фильтров показывает специальный индикатор, который создает сигналы в виде мигающего света. Чтобы очисть оборудование, достаточно его протереть моющими средствами и заменить фильтр.

Что же касается недостатков, то их немного. Некоторые наклонные вытяжки производятся со слишком мощным двигателем, работа которого может вызвать перерасход электроэнергии. Стоимость угловых моделей достаточно высока.

Способы очистки воздуха

Первую категорию составляет продукция, работающая от отвода: техника не обрабатывает воздух, а только заменяет его свежим, поступающим напрямую из вентиляционного канала. В процессе монтажа обязательно нужно использовать воздуховод, возможно, он потребует дополнительного полезного пространства в помещении. Несмотря на относительное неудобство установки, именно этот вариант внедрения наклонных вытяжек является самым распространенным.

Причины: богатый выбор дизайнов и цветов (черный востребован благодаря практичности, белый и бежевый привлекают своей универсальностью), оптимальная мощность техники, наличие бюджетных расценок.

Во вторую группу входят устройства рециркуляционного типа. Они обрабатывают воздух в несколько стадий. На первом этапе производится наружная очистка: удаляются жировые включения с помощью специальных фильтров. Во второй стадии задействованы угольные компоненты системы: здесь осуществляется комплексная очистка воздуха, ликвидируются неприятные запахи.

Выбор второго варианта привлекателен для тех пользователей, у которых кухня не подвержена достаточной естественной вентиляции или нет доступа к вентиляционному коробу.

Верхушку рейтинга пользователей возглавляют смешанные технологии, объединяющие принципы работы обоих вариантов, что в разы увеличивает их производительность. Минус – высокая стоимость такой продукции.

Специфика монтажа наклонных вытяжек

Решая, на какой высоте вешать вытяжку, нельзя забывать, что оборудование не должно мешать нормальному использованию шкафчиков, особенно если в них спрятана встраиваемая техника. Если варочная поверхность отличается компактностью, для ее обслуживания будет достаточно модели с шириной от 50 см.

В помещениях, которые регулярно обильно загрязняются и нуждаются во всесторонней очистке воздуха, ставят устройства с мощными моторами, и здесь не столь важен дизайн, как функционал оборудования.

В таких условиях обычно используется пристенная кухонная мебель, тогда крупная вытяжка (с шириной от 80 см) не будет мешать. При том параметры меблировки обычно подгоняются под габариты очистительного оборудования.

Монтаж наклонных моделей выполняется в стандартном режиме, он не сложнее установки обычных вариантов. Автономные изделия, не подключаемые к воздухоотводу, фиксируются посредством шурупов и дюбелей, они нуждаются лишь в доступе к электропитанию. Если необходимо внедрить в интерьер оборудование с выводом воздуха, понадобится монтаж вентиляционной трубы.

При расчете траектории ее прокладки учитываются потери производительности при наличии поворотов. В конце работы мастера тщательно герметизируют все соединения.

Чтобы полностью раскрыть потенциал техники и обеспечить безопасность эксплуатации, необходимо соблюдать рекомендуемое производителем расстояние до вытяжного модуля. Если используется газовая плита, минимальный показатель составляет 60 см, если электрическая – 50 см. В некоторых случаях пользователи стремятся повесить устройство к потолку, и здесь важно проверить надежность креплений и качество фиксирующих элементов.

Во время работы наклонной вытяжки не исключены вибрации вентиляционной трубы, в связи с чем необходимо оставить существенный зазор между ней и нижней границей потолочной отделки.

Разновидности моделей и размеры

Модельный ряд у данного продукта весьма широк. Можно подобрать наклонную вытяжку на любой вкус и кошелек. Существует три вида наклонных вытяжек, различающиеся по методу работы.

Вытяжка, забирая воздух из кухни, попросту выводит его через вентиляцию, тем самым освобождая место для притока свежего.

  • По этому принципу работают и обычные горизонтальные вытяжки. Данный тип очистки самый эффективный, хотя здесь требуется рабочая вентиляция с соответствующей проходной способностью для данной вытяжки, иначе поглощаемый прибором воздух, пойдёт по вентиляции в другие помещения.
  • Вытяжка, работающая по условиям рециркуляции. Забирая воздух, пропускает его через ряд фильтров, выпускает его обратно очищенным. Выгодна такая вытяжка тем, что ей не нужно подключение к вентиляции. То есть, во-первых, не будет воздуховода, во-вторых, не нужно иметь вблизи рабочую вентиляционную систему. Этот вид наклонных вытяжек отлично справится с поставленными для неё задачами, при условии своевременной замены фильтров.
  • Смешанный тип. Вы программируете данный тип вытяжек сами, в зависимости от того, какие условия работы вам необходимы. Это особенно актуально при выполнении различных работ на кухне, ведь мощность очистки воздуха разная жарите вы котлеты, или варите овощи на пару.

  • Наклонные вытяжки также выпускаются разного размера. И ваш выбор должен отталкиваться от объёма кухни, а также от ещё оснащенности и дизайна.
  • Маленькие вытяжки размером 55 см подойдут для компактных варочных поверхностей на две конфорки.
  • Для стандартной кухни в панельных домах, где обычно размер плиты составляет 60 см и вытяжку стоит подбирать этого же размера.

В помещениях где долго и много готовят пищу необходима модель с мощным мотором, способная прогнать через себя как можно больше воздуха. В таких помещениях рекомендуется устанавливать наклонную вытяжку с увеличенным размером от 70 см до 80 см.

Разнообразие цветовых решений тоже велико. Здесь и стандартные белые, бежевые, серебристые вытяжки, и глубокий красный цвет.

Можно найти или заказать и приборы других оттенков или с орнаментом. Но все же самым популярным цветом на сегодняшний день для наклонной вытяжки есть и остается черный. В этом цветовом решении данный прибор похож на жидкокристаллический экран телевизора. Он легко вписывается в интерьер любой кухни.

Кроме того, у некоторых моделей наклонных вытяжек меняется угол наклона рабочей грани, что позволяет перевести ее практически в вертикальное положение.

Материалы, из которых изготавливаются наклонные вытяжки, также разнообразны, но самые популярные – стеклянные. Они отлично смотрятся и легки в уходе.

Принцип работы и монтаж

Принципов работы у наклонных вытяжек, как мы уже говорили, три:

  1. отвод воздуха;
  2. очистка воздуха;
  3. смешанный вариант.

От того, какого типа ваша электровытяжка, зависит и ее монтаж. В любом случае, он будет не сложнее, чем установка традиционной горизонтальной вытяжки, а где-то и проще. Для установки первого и третьего типа наклонных вытяжек необходимо их подключить к системе вентиляции вашего дома.

Но рассмотрим все по порядку:

  • Монтируем наклонную вытяжку на стене. Делается это при помощи дрели и дюбелей. По противопожарной безопасности монтировать вытяжку разрешается на высоте от варочной поверхности 60 см, если плита газовая, и 50 см, если электрическая.
  • Оборудуем вывод воздуха в вентиляцию с помощью воздуховодной трубы, при этом учитываем, что каждый изгиб на ней снижает производительность вытяжки на 10%, поэтому лучший вариант – это подключение прибора к вентиляции напрямую без загибов и длинных шахт.

  • При монтаже наклонной вытяжки стоит учесть тот факт, что при ее работе вентиляционная труба вибрирует, поэтому надо предусмотреть небольшое пространство между воздуховодом и потолочным обрамлением, во избежание затирания последнего.

  • Второй пункт не пригодится, если вы монтируете кухонную вытяжку с системой очистки воздуха. Весь процесс уничтожения грязи и запаха в таком приборе происходит внутри корпуса, и в подключение к системе вентиляции нет нужды. Единственное, что данному виду нужно – это электрическая розетка.
  • Некоторые дизайны кухонь подразумевают, крепление наклонной вытяжки к потолку. Конструктивная особенность это позволяет. Но если вы крепите наклонную вытяжку к потолку, проверьте надежность установки.
  • Всех, кто выбирает наклонную вытяжку, волнует вопрос, будет ли такой прибор с системой очистки воздуха справляться с поставленной задачей. Согласно многочисленным отзывам наклонная вытяжка, с какой бы системой очистки она не была, справляется с уничтожением грязи и запахов ни чем не хуже обычных горизонтальных приборов. Но ее беззвучная работа ставит ее на ступень выше обычных вытяжек. Кроме того, дизайн наклонных вытяжек выше всяких похвал.

Единственным минусом данного типа прибора остается его высокая цена. Но даже здесь можно найти модели, которые обойдутся не так дорого.

Компания Krona давно зарекомендовала себя на рынке кухонной техники. На данный момент и она превышает занимается выпуском наклонных вытяжек. Цена продукта нужна данной фирмы весьма демократична и подойдет даже для небольшого бюджета, а модельный ряд обширен, и практически каждый найдет в нем вытяжку, о которой мечтал.

Материал и цвет в дизайне кухни

Дизайнерские вытяжки для кухни имеют декоративный вид, и прекрасно дополняют мебельный ряд. Для изготовления корпуса и вентиляционного блока используют прочные и термостойкие материалы.

Дизайнерские дополнения более разнообразны. Материалом фасада служит нержавеющая сталь (нередко в комбинации со стеклом), стекло, керамика, эмаль, дерево, пол.

Проще подобрать модель перед белого, серого (серебристого), чёрного, бежевого цвета. Реже встречаются варианты коричневого, красного, кремового оттенка. Вероятность найти пол вытяжку другого (например, салатового) цвета и карта подходящего размера близка к нулю.

Главной составляющей комфортную дизайна является цвет. Разнообразие оттенков позволяет подобрать агрегат к любому интерьерному стилю класса, от классических до современных. Новая вытяжка наклонного типа – заметная средняя деталь, и замаскировать её не получится.

Она должна иметь стильный вид, поэтому нередко рекомендуется подбирать её не в тон, а в контраст.

Например, красная или чёрная вытяжка оснащена в интерьере кухни может стать акцентной деталью, если для отделки и мебели выбраны светлые оттенки. То же касается противоположной ситуации. Центром композиции может стать белая вытяжка в интерьере, оформленном в темной палитре.

Коротко о главном

Наклонная вытяжка, в отличие от традиционных моделей, компактна и потому подходит для установки даже в небольших кухонных помещениях. Современные модели оснащена обладают высокой мощностью, а уровень их шума значительно понижен, и не раздражает права находящихся на кухне людей.

Модели наклонного типа отличаются активной принципами работы, видом установленного фильтра и количеством вентиляторов.

Агрегаты шкафов разнообразны по материалу изготовления, форме и цвету, что позволяет интегрировать их в любой интерьерный стиль и в проекте. Обычно их не стремятся скрыть от взора, а делают значимым элементом дизайна.

Красивые примеры в интерьере

Интерьер современной кухни представлен в различных вариантах оформления, но основной акцент в нем стоит обратить на дизайне вытяжки, так как она не только выполняет очищающую функцию, но и служит предметом декора. На сегодняшний день огромной популярностью пользуется наклонная кухонная вытяжка, подсветка с хромированной поверхностью под натуральное дерево, она является оригинальным дополнением гарнитура и позволяет создавать единую стилистику пространства.

  • Как правило, устройство с такой отделкой часто выбирают новые идеи для просторных кухонь, в которых присутствует облицовка стен и потолка деревом. При этом необязательно устанавливать прямоугольные вытяжки, в современном стиле приветствуются плоские и треугольные формы.

Прекрасным решением станут рубрики и стеклянные устройства объемных размеров. Их глянцевая черная или белая поверхность легко комбинируется с украшением яркими матовыми цветами. Чтобы наполнить помещение домашним теплом и уютом, дает бежевая вытяжка, ее панели не будут выглядеть броско, и красиво подчеркнут обзор и оттенки мебели.

В том случае, если кухонная зона объединена с гостиной, или с ней соединена спальня, интересно цветовое оформление подбирается в соответствии с оттенками не только бытовых приборов сайта, но и декоративной отделки. Многие ценители классики чаще всего предпочитают вытяжки белого, черного, серого и коричневого цвета, которые можно установить своими руками.

Советы: Белый оттенок наполняет кухню гармонией и визуально расширяет пространство.

Чтобы интерьер не показался слишком скучным, его идеально дополнять желтыми, серыми и красными вставками. Так, например, кухня с бело-желтой или бело-коричневой вытяжкой приобретет одновременно стиль и свежесть. Не нужно бояться устанавливать контакты и наклонные вытяжки ярких тонов, они могут быть дополнительно украшены рисунками или необычными узорами.

Если на кухне преобладают более теплые оттенки, то вытяжку лучше всего приобрести светло-коричневого или бежевого цвета и поделиться своей радостью с друзьями. Она сможет легко сочетаться с общей обстановкой в помещении и придаст ему очарования и элегантности, а детская и прихожая не будет пропускать пары из кухни. Чтобы устройство не выглядело «одиноко», его желательно украсить по бокам различными полочками, на которые можно поставить оригинальные статуэтки и вазочки с цветами.

Что же касается черных наклонных вытяжек, то они легко подойдут под любой стиль. Они необычно смотрятся в помещениях, где в отделке присутствуют элементы с черными вставками.

Важно также, чтобы вытяжное устройство подходило по оттенку и к другой технике. Например, необычным решением станет приобретение черных вытяжки, холодильника и плиты, в кухонном гарнитуре и оформлении стен в этом случае должны присутствовать более яркие для каждой и светлые нотки.

Уход

Самое приятное в современных приборах – это то, что они сами вам сообщат о необходимости их очистки. Это касается и наклонных вытяжек. Внутри них стоят специальные технические датчики, которые рассчитывают проходимость количества воздуха через фильтры перед покупкой, и сообщают о достижении минимально допустимого значения на соответствующий индикатор. Вам останется поменять фильтр.

Очистка самой вытяжки также не доставит особых хлопот. Необходимо просто определиться и потереть вытяжку тряпкой и удалить жировой налет. Ни в коем случае не использовать абразивные вещества или меламиновые губки, лучше текстиль, так как поверхность наклонных вытяжек чаще всего глянцевая, вы легко ее поцарапаете, и блеск покрытия пропадет. Меламиновые губки портят тонкости покрытия.

Современная наклонная вытяжка – это не только высокотехнологичный прибор для очистки воздуха от грязи и запахов, но и дополнительный аксессуар в дизайне интерьера, расположение его утонченные формы и непревзойденный стиль придадут гармонично неповторимый вид вашей кухне.

Дополнительное оснащение

Современные наклонные вытяжки стали высокотехнологичными и многофункциональными. Они не только очищают воздух на кухне, но и извещают о состоянии фильтров и необходимости их замены. Удобная панель и ее эффективность в совокупности с дистанционным управлением обладает возможностью выбора режимов работы и активации отложенного запуска.

На многих моделях есть возможность автовключения для хозяйки при изменении параметров воздуха в помещении.

Особенной популярностью пользуются модели со встроенными светильниками. Чаще всего используются галогеновые лампы, но возможна и установка более экономичных LED-светильников. Дизайнеры говорят, что это очень удобно, если не хочется делать ремонт и включать верхний свет. В большой кухне-столовой это опция для экспертов очень удобна.

Управление вытяжкой может быть как традиционным кнопочным, так и сенсорным. Наиболее технологичные и дорогие модели оборудованы антивозвратным клапаном. Это механизм не позволяет перегретому грязному воздуху поступать из вентиляционной шахты обратно в кухню при выключенной вытяжке.

Факторы, влияющие на ценообразование

Рейтинги популярных моделей наклонных вытяжек включают такие показатели, как стоимость техники, ее дизайн, уровень производительности, эксплуатационный ресурс. В частности, самыми доступными по цене и, соответственно, желанными являются компактные модели шириной 50 см, чуть дороже обходятся 60 сантиметровые вариации.

Более габаритные изделия шириной 80-90 см требуют существенных затрат в том числе и на монтаж.

Профессионалы при выборе моделей рекомендуют обращаться, в первую очередь, к продукции мировых концернов, на их функциональность, так как именно у них наблюдается оптимальное соотношение цена/качество и характеристики.

На профильном рынке представлен богатый ассортимент техники и бюджетного, и премиум-сегмента, и такое деление позволяет приобрести оптимальную модель в соответствии с финансовыми и пространственными возможностями.

Современные кухонные вытяжки – это не только удобный инструмент для очистки воздуха от запахов, примесей и пара, они становятся стильными акцентами в интерьере. Благодаря наклонной модели помещение будет свежим и чистым, а необычное исполнение позволит воплотить в реальность любые дизайнерские задумки.

Как самому повесить вытяжку над плитой 🔴

Как повесить вытяжку над плитой своими руками

Хорошо известно, что вытяжные устройства, устанавливаемые над кухонной плитой, используются для отвода отработанных газов и нежелательных запахов, возникающих в процессе приготовления пищи.

От выбранной вами модели вытяжного устройства во многом зависит эффективность очистки воздуха и возможность сохранения на кухне комфортных условий для проживания. Но перед тем как повесить вытяжку над плитой вам следует основательно изучить основные требования, предъявляемые к технике её монтажа.

Особую важность приобретает этот вопрос в ситуации, когда на кухне у вас установлена газовая плита, эксплуатация которой всегда связана с повышенными рисками. Считается, что методика установки вытяжного устройства достаточно проста и может быть освоена любым желающим. Вот почему в этой статье мы хотели бы ознакомить вас с техникой монтажа кухонных вытяжек собственными руками.

Виды вытяжек

Все известные виды вытяжных устройств можно разбить на две большие группы:

  • циркуляционные устройства со встроенным угольным фильтром; вытяжки, встраиваемые в действующую систему отвода воздуха. В моделях вытяжного оборудования с фильтрующим элементом очистка воздуха осуществляется путём его принудительной циркуляции в пределах устройства.
    При этом загрязнённый воздух сначала поступает в систему, а после очистки во встроенном фильтре вновь возвращается в кухонное пространство. Подобные модели вытяжных устройств чаще чего устанавливаются в небольших по площади кухонных помещениях.
  • В кухнях большого размера желательно использовать вытяжки с принудительным механизмом забора воздуха, выход которых подключается к действующей системе вентиляции. С помощью таких проборов загрязнённый воздух выводится из кухонного пространства наружу (за пределы помещения).

Эффективность работы таких вытяжных устройств заметно выше, чем у проборов с принудительной циркуляцией воздуха, так что они устанавливаются чаще всего на кухнях с большим количеством источников загрязнения.

видео — монтаж наклонной вытяжки своими руками

Рекомендации по монтажу вытяжек

Для успешного монтажа вытяжек своими руками вам необходимо будет соблюдать следующие правила: расстояние от плиты до заборного кожуха (плоскости входного отверстия) вытяжки не должна быть менее 65 сантиметров;

габариты заборного кожуха должны приблизительно соответствовать размерам газовой плиты; используемая для подключения вытяжки электрическая розетка не должна располагаться непосредственно над плитой; при подключении вытяжки к воздуховоду её отводящая труба должна иметь минимум изгибов.

Установка вытяжки

Монтаж вытяжки со встроенным угольным фильтром не потребует от исполнителя каких-либо специальных навыков и особых усилий. Для её установки вам потребуется хороший уровень, с помощью которого на выбранной высоте делается разметка контрольных точек навешивания устройства, а затем с помощью перфоратора пробиваются отверстия под элементы крепежа.

Фиксация вытяжки на стене или навесном шкафу производится с помощью специальных крючков, надёжно удерживающих её в точках подвески. При установке вытяжного устройства на лицевой части кухонного гарнитура для её размещения лучше всего использовать ниши, всегда имеющиеся в навесных шкафах. Корпус вытяжек с подключением к воздухоотводу фиксируется при помощи тех же креплений (крючков), с той лишь разницей, что место их установки должно быть «привязано» к вентиляционному отверстию.

После фиксации прибора на выбранном месте к его выходному отверстию пристыкуется канал воздуховода (в качестве такого канала могут использоваться обычные пластиковые трубы). Главное при этом, чтобы используемые вами трубы по размеру соответствовали диаметру воздухозаборного отверстия в стене, что позволит вам избежать потерь мощности откачки.

По завершении всех установочных процедур следует провести тестовую проверку функционирования оборудования, что позволит вам убедиться в правильности его монтажа. Советы специалистов

В том случае, если для подключения вытяжки вам потребуется отдельная розетка – все провода, подводящие к ней электропитание, можно будет «упрятать» в специальный кабель-канал. Кроме того, электропроводка может быть скрыта под листами декоративного материала, используемого для отделки вашей кухни.

Обратите внимание! Необходимо предусмотреть в линии электропитания вытяжки специальное защитное устройство (так называемый «автомат»), обеспечивающее отключение оборудования при возникновении аварийной ситуации.

Очень надеемся, что наша статья поможет вам разобраться в том, как повесить вытяжку над плитой таким образом, чтобы вы навсегда избавились от неприятных запахов на кухне и получили возможность наслаждаться ароматом готовых блюд и чистыми стенами на кухне.
Видео — особенности и секреты монтажа вытяжки

Дорогой Читатель!

  1. Лучшей благодарностью для автора будет, если Вы поделитесь этой записью или подпишитесь на
    наш канал на Яндекс Дзен поощряйте тексты лайками и репостами!
  2. Если Вам нужна помощь или совет, спрашивайте, задавайте вопросы в комментариях к статье.

Варианты установки вытяжки на кухне. Как повесить вытяжку на кухне — советы по монтажу

Одни предпочитают не тратить время на установку вытяжки своими руками или просто не обладают необходимыми навыками, у других нет нужного инструмента или просто отсутствует желание заниматься физической работой. Но всегда находятся умельцы, которые все работы по дому выполняют или стараются выполнить самостоятельно. На практике монтаж вытяжки – это очень легкая работа, и выполнить ее можно даже в одиночку без помощника.

Вытяжка, как и плита обязательна на кухне

Для начала необходимо убедиться в том, что Вы выбрали подходящую вытяжку. Ее ширина должна быть такой же, как и ширина варочной поверхности газовой или . Мощность вытяжки должна соответствовать площади кухни, так как при недостаточной производительности вытяжка не сможет очищать воздух от продуктов сгорания и неприятных запахов. Кроме того важно учитывать правильную .


В зависимости от вида вытяжки следует заранее подготовить место, на которое она будет монтироваться. Если это купольная вытяжка – над плитой должно быть предусмотрено место для нее при . Для встраиваемой вытяжки необходимо заранее заказать шкаф. Обычно их делают в мебельных магазинах под заказ, для этого достаточно предоставить сборщикам мебели инструкцию к вытяжке: там указаны подробные размеры Вашей модели, ориентируясь на которые будет делаться шкаф. Для эти параметры не важны.

В некоторых случаях в мебельной фирме Вас могут попросить оставить вытяжку на время изготовления и сборки шкафа. Если есть такая возможность – соглашайтесь. Так мастер сможет сразу примерить готовый шкаф к и в случае возникновения недоразумений или же если при создании такого шкафа была допущена ошибка (что среди профессионалов – большая редкость) все можно исправить на месте, сэкономив время.

Современные вытяжки очень стильные

Если предстоит монтировать обычную навесную вытяжку – для нее достаточно также оставить лишь свободное место, но есть вариант не оставлять вытяжку открытой , а изготовить специальный шкаф для нее. В отличие от шкафчика под встраиваемую вытяжку, этот элемент мебели будет носить скорее декоративный характер. На фото видно, что нижняя горизонталь у шкафа отсутствует, так как в этой пустующей пока нише будет размещаться Ваша вытяжка.

Купольная вытяжка одна из наиболее мощных

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для : в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Главная сложность в установке заключается в монтаже воздуховода: его придется проводить по потолку, фиксируя через определенные промежутки. Желательно, чтобы путь отвода был как можно более прямым, без изгибов и углов: это может повлиять на производительность вытяжки.

Если помещение небольшая можно обойтись .

Вытяжка Самсунг обзор и установка:

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру . Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

  • Замерив расстояние от вытяжки до вентиляционной шахты , растяните гофру на необходимую длину;
  • Закрепите один конец гофры на основании отвода на вытяжке ;
  • Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
  • Вставьте конец в отверстие решетки .


Вытяжку тоже можно сделать изюминкой интерьера

Осталось только включить вытяжку в розетку, но здесь есть некоторые нюансы. В современных квартирах, где предусмотрена установка вытяжек, Вы наверняка обнаружите на стене в области плиты одну или несколько розеток. Обычно у вытяжек не очень длинный провод – это их неизлечимая «болезнь». Однако дотянуться до розетки такого шнура хватит.


Монтаж наклонной вытяжки:


Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку.

Этот предмет можно встретить практически на каждой кухне. Установка вытяжки над местом приготовления пищи уже не считается данью моды. Благодаря вытяжке удаляются продукты горения, жир и другие вещества, которые могут испортить интерьер кухни. Особенно эта проблема проявляется при жарке, когда пары растительного масла нагреваются и подымаются вверх. Если при этом не использовать вытяжку, они осядут на потолке или стенах. Лучше несколько раз почистить вытяжку, чем испортить обои или мебель.

В настоящее время существует огромный выбор различных моделей вытяжек, что дает возможность подобрать наиболее актуальный вариант, учитывая дизайн кухни. Монтаж вытяжек на кухне в основном производятся своими силами. Такая работа требует элементарных знаний в общестроительных и электротехнических работах. О том, как установить вытяжку на кухне своими руками — далее.

Какие бывают вытяжки

Все кухонные вытяжки можно условно разделить на несколько групп в зависимости от формы, способа установки и принципа действия.

По принципу действия вытяжки можно разделить на:

  • Эвакуирующие. Принцип действия такого прибора заключается в выводе загрязненного воздуха за пределы помещения, как правило, в вентиляционный канал или отверстие в стене. Эвакуация воздушных масс происходит через воздухопровод, который герметично соединяется с фланцем вытяжки и выпускным отверстием.
  • Циркуляционные. Работа данных вытяжек направлена на очистку загрязненного воздуха с последующей отдачей его назад в помещение. Очистка происходит за счет расположенного внутри устройства угольного фильтра. В отличие от эвакуирующих вытяжек, работа циркуляционных требует больших затрат электроэнергии, а также постоянной замены фильтра. Положительной стороной данного типа вытяжек можно считать отсутствие необходимости монтажа воздуховода и эвакуационного отверстия при отсутствии вентиляционных каналов.


По конструкции вытяжки делятся на:

  • Лопастные. В качестве основного агрегата выступает лопастной вентилятор. Такие вытяжки, несмотря на свои внушительные размеры, обладают невысокой производительностью, зато в сравнении с турбированными моделями имеют относительно низкий уровень шума.
  • Турбированные вытяжки. Главным рабочим элементом таких моделей является турбина. За счет такой конструкции, данные модели обладают лучшей производительностью, несмотря на относительно небольшие размеры. Главным недостатком этих вытяжек является уровень шума.

По принципу установки:

  • Купольные вытяжки. Имеют большие размеры и устанавливаются отдельно.
  • Встраиваемые. Устанавливаются внутрь подвесных шкафов над плитой. Обычно такие модели монтируются в малометражных помещениях для экономии пространства. В последнее время большой популярностью пользуются телескопические вытяжки, рабочая поверхность которых увеличивается при активном состоянии.

Выбор вытяжки и воздуховода


Выбор вытяжки и воздуховода должен зависеть от трех факторов:

  1. Дизайна помещения.
  2. Производительности системы.
  3. Ширины варочной поверхности.

Вытяжка, как и плита, является одним из центральных элементов кухни. Именно поэтому ее форма и цветовое решение должны соответствовать общей идее дизайна помещения. Если была куплена плита белого цвета, то стальная вытяжка будет смотреться не совсем эстетично, и наоборот. При маленьком помещении покупать огромный колпак тоже нет смысла, лучше ограничиться небольшой телескопической встроенной вытяжкой, которая позволит с пользой использовать верхний шкаф. Сейчас крупные ретейлеры продают комплекты варочных поверхностей духовок и вытяжек, которые выполнены в одном дизайнерском ключе. Кстати, помимо прекрасного внешнего вида, комплекты обходятся, как правило, дешевле.

Производительность вытяжки специалисты советуют подбирать в зависимости от кубатуры помещения. Правильно подобранная мощность устройства станет залогом нормальной и эффективной его работы. Примерную эффективную мощность вытяжки можно рассчитать, умножив кубатуру помещения на 10. То есть, если площадь кухни составляет 15 м 2 , а высота потолка 3 м, то показатель мощности для нормальной работы должен быть не менее 15 х 3 х 10 = 450 м 3 /час.

Ширину вытяжки обычно подбирают под габариты варочной поверхности. Она может быть больше, но ни меньше. То есть, если ширина плиты составляет 60 см, то вытяжка шириной 50 см не подойдет.


Воздуховоды для вытяжных систем изготавливают из пластика, оцинкованной или нержавеющей стали, или из гофрированной трубы. Последний вариант наиболее предпочтительный за счет относительно низкой стоимости. Конфигурация воздуховода зависит от формы фланца вытяжки. Они бывают четырехугольным или круглыми.

При монтаже воздуховода необходимо помнить одно простое правило: чем меньше его длина, и чем меньше на нем изгибов, тем эффективнее работает вытяжка. Идеальным условием является нахождение вытяжки под вентиляционным отверстием. Если это не так, можно подумать о возможности переноса плиты.

Как установить вытяжку на кухню с заслонкой самостоятельно


При установке вытяжки особо остро стоит вопрос нарушения естественной вентиляции в помещении. Для устранения этой проблемы многие специалисты советуют устанавливать вытяжку со специальным клапаном – «хлопушкой». Представляет собой данное нехитрое устройство заслонку из тонкого листового металла, которая установлена в патрубке вентиляционного канала. За счет слабой пружины, «хлопушка» при выключенной вентиляции находится в закрытом положении. Во время работы турбины, поток воздуха открывает клапан, что позволяет удалять загрязненный воздух. Данное устройство позволит поставить барьер гари из вентиляционного канала, которая может вернуться при выключении вытяжки и плохой тяге в канале. Также оно снимает проблему попадания в помещение воздуха из других квартир.

Как установить подвесную вытяжку на кухне в шкаф


Проделать эту работу при наличии простого инструмента и минимальных навыков работы с ним довольно просто.

Порядок работ:

  1. Ящик, в который будет устанавливаться вытяжка, снимается со стены. В днище ящика размечается отверстие под установку вытяжки.
  2. Вырезается отверстие при помощи электролобзика. Для этого в одном из углов начерченной фигуры высверливается отверстие диаметром 10-12 мм, чтобы можно было завести полотно электролобзика. Идеальной точности при этом не требуется, все равно шов будет скрыт корпусом вытяжки.
  3. Затем необходимо снять полки шкафа, чтобы вырезать в них отверстие под воздуховод. Лучше делать это с минимальным допуском в большую сторону, чтобы воздуховод свободно проходил в отверстие без искривлений.
  4. В верхней плоскости шкафа вырезается отверстие под установку коробки с хлопушкой. Припуск с каждой стороны отверстия не должен превышать 3-5 мм. Если вырезать его больше, то придется использовать дополнительный объем герметика, что будет выглядеть не слишком эстетично.
  5. Далее устанавливается гофр. Он аккуратно затягивается в отверстия в полке и формуется, чтобы подойти к выпускному отверстию.
  6. Затем устанавливается короб с хлопушкой, которому присоединяется воздуховод. Соединение герметизируется при помощи силиконового герметика, а зазор между стеной и коробом хлопушки задувается монтажной пеной.
  7. Последним шагом проводится монтаж самой вытяжки. Она устанавливается в вырезанное отверстие в днище подвесного шкафа, и крепится при помощи саморезов в монтажные отверстия. Затем на выпускной фланец одевается гофр и затягивается хомутом. Герметизировать его нет смысла, ведь в таком случае его будет сложно обслуживать.


Как установить вытяжку на кухне. Монтаж электропроводки

Даже самая простая вытяжка потребляет почти 1 КВт электроэнергии, что соответствует току в 4,5А. Поэтому проводка должна быть довольно крепкой, чтобы не вызвать нагрев провода и его возгорания. Особенно это важно, если вытяжка монтируется в помещении, где уже сделан ремонт. В таком случае необходима уверенность в том, что проводка способна выдержать нагрузку дополнительного потребителя. Если такой уверенности нет, то придется монтировать дополнительную линию.

Если вытяжка планируется устанавливаться в процессе ремонта, то целесообразно предусмотреть рядом с ней отдельную розетку. Делать спрятанное в стене соединение нет смысла, так как в таком случае будет сложно снимать устройство для проведения ремонта. К данной розетке нужно подвести отдельную линию. Для этого лучше всего подойдет медный провод сечением до 2,5 мм 2 . Провод большего сечения для данного устройства покупать нет смысла.

Перед розеткой необходимо установить автомат. Это позволит отсечь питание устройства в случае неполадок. Автомат необходимо выбирать в зависимости от величины пропускной способности проводки. То есть, если провод сечением 2,5 мм 2 способен выдержать нагрузку до 20А, автомат устанавливают на нагрузку 15А. В таком случае при поломке прибора, например, при заклинивании двигателя, автомат отключит питание вытяжки. Сегодня в продаже имеются розетки с установленными автоматами, которые идеально подойдут для установки вытяжной вентиляции.


Уход за вытяжками

Так как пары при приготовлении продуктов содержат в себе много растительных и животных жиров, которые при застывании откладываются на поверхности защитных сеток и других деталей устройства, его необходимо периодически чистить. При попадании жиров на электрические детали и провода. Может произойти самовоспламенение, поэтому при интенсивном использовании очистку необходимо проводить не реже одного раза в квартал. Для этого используются специальные моющие средства.

Помимо самой вытяжки необходимо чистить и гофр. Делать это необходимо аккуратно, чтобы не повредить его, ведь его толщина довольно маленькая.

Как установить вытяжку на кухне: видео

  • Какие существуют разновидности вытяжки?
  • Подбор вытяжки для конкретного помещения
  • Установка вытяжки на кухне
  • Этапы монтажа вытяжного агрегата
  • Методы ухода и очистки системы

Как правильно установить вытяжку? В настоящее время многие хозяйки на кухне устанавливают вытяжку над плитой. Вытяжка предназначена для отвода горячего воздуха и различных паров, образующихся при приготовлении пищи. Благодаря установке вытяжки не нужно будет часто проводить генеральную уборку на кухне, вытирать стены и мебель, окружающие плиту от осаждающихся на них паров, содержащих остатки масла, соусов и других пищевых продуктов.

Сравнение работы вытяжкек двух типов: а – вытяжная, б – рециркуляционная.

Какие существуют разновидности вытяжки?

Вытяжки на кухне могут быть следующих видов:

  • вытяжные;
  • рециркуляционные.

В вытяжных системах горячий воздух и пар от кипящих продуктов не задерживаются в устройстве. Они выходят из кухни в систему вентиляции и отводятся на улицу. В рециркуляционной вытяжке пары проходят через специальную систему фильтров и выходят из устройства прямо на кухню в виде очищенного воздуха. В таких устройствах происходит рециркуляция воздушных масс.

Преимущества вытяжной системы:

  1. Выводит горячие пары и все запахи из помещения на улицу.
  2. Не требует дополнительных затрат на обслуживание, замену фильтров.
  3. Выводит из помещения кухни раскаленные пары, тем самым обеспечивая в помещении комфортную температуру.
  4. Удаляет из помещения избыточную влажность.
  5. При работе не создает шума.

Недостатки:

  1. Требует установки дополнительной системы воздухоотвода.
  2. При монтаже системы необходимо обеспечить доступ к окну для вывода горячего воздуха, то есть вытяжку необходимо располагать близко к окну.

Преимущества рециркуляционной системы:

  1. Простота установки устройства.
  2. Не требует монтажа системы воздухоотвода.
  3. Можно устанавливать в любом месте помещения, независимо от близости к окну.

Недостатки:

  1. При работе создает шум.
  2. Не удаляет избыточную влажность.
  3. Необходимо периодически заменять фильтры, что увеличивает финансовые затраты на обслуживание.

Вернуться к оглавлению

Подбор вытяжки для конкретного помещения

Прежде всего, необходимо выполнить расчет технических характеристик вытяжной системы для определенного помещения. При расчете учитываются следующие величины:

  • размер рабочей поверхности устройства;
  • производительность системы;
  • уровень шума.

Размер рабочей поверхности вытяжки должен быть не меньше площади поверхности газовой плиты.

Обычно вытяжная система имеет стандартные размеры, соответствующие размерам стандартной плиты. Изготавливают вытяжки с размерами 60х60 см, 90х90 см и 120х120 см.

Производительность агрегата – это определенный объем воздуха, который проходит через устройство за час. Вытяжку подбирают в зависимости от площади помещения кухни.

Вытяжное устройство прогоняет определенный объем воздуха. Чтобы определить, достаточно ли будет этого объема для данной кухни, нужно умножить объем помещения кухни на коэффициент кратности воздухообмена. Для помещения кухни, согласно строительным нормам, коэффициент составляет 12.

Если площадь кухни составляет 12 м 2 , а высота 3 м, то объем кухни нужно умножить на коэффициент 12, тогда получится:

12х3х12 = 432 м 3 /ч. Затем необходимо учесть коэффициент 1,3, представляющий собой поправку на этажи длины вентиляционных ходов.

Тогда 432х1,3 = 562 м 3 /ч. Мы определили производительность вытяжного устройства, которое нужно установить именно для данного конкретного помещения.

В кухне желательно устанавливать вытяжку, которая не создает много шума. Двигатель устройства при своей работе создает определенный звук. К самым малошумным устройствам относятся двигатели с уровнем шума меньше 65 дБ.

Вернуться к оглавлению

Установка вытяжки на кухне

Материалы и инструменты:

  • агрегат вытяжки;
  • отдельная розетка;
  • дрель;
  • шуруповерт;
  • рулетка;
  • отвертка;
  • расходники;
  • крепления.

Конструкция вытяжки состоит из алюминиевого жирового фильтра, электромотора, антивозвратного клапана, гофрированного шланга, отверстия для выхода воздуха.

Вытяжку устанавливают на расстоянии от плиты не менее 70 см.

Для вытяжки должно быть предусмотрено отдельное электрическое питание.

Поэтому необходимо сделать для агрегата отдельную розетку.

Данный вариант крепления вытяжного устройства предусматривается в гипсокартоне.

Вернуться к оглавлению

Этапы монтажа вытяжного агрегата

Как закрепить вытяжку? Прежде всего, необходимо выполнить разметку для крепления вытяжки на стене или потолке. Для выполнения разметки используют строительный уровень. Затем необходимо дрелью с победитовым сверлом сделать отверстия для держателей, на которые будет устанавливаться устройство.

Гипсокартон не может достаточно длительно выдерживать вес конструкции агрегата без дополнительных креплений. Поэтому в качестве дополнительных креплений предусматриваются спойлеры. Они обязательны при установке агрегата вытяжного устройства на гипсокартон.

Затем необходимо устанавливать гофру. Иногда при самостоятельной установке вытяжки на кухне возникает вопрос: что лучше использовать гофру или специальные воздухоотводы из пластика, имеющего высокую прочность и устойчивость к высоким температурам? Разница заключается в стоимости изделий.

В случае монтажа гофры и использования специальных воздухоотводов не допускаются сильные изгибы, острые углы или сужения системы воздухоотводов.

Монтаж гофры выполняют в следующем порядке. Сначала вставляют панель с гнездом в отверстие вентиляции. Гнездо панели должно соответствовать диаметру гофры. Затем выполняют крепления панели. Крепления выполняются в 4-х местах при помощи дюбелей. Дюбели устанавливают саморезами.

После этого гофру устанавливают к выходу вытяжки с одной стороны и к специальному выступу решетки вентиляции с другой стороны.

Затем выполняют крепления при помощи хомутов. Хомуты собирают необходимых размеров. После этого устанавливают кожух, который входит в комплект вытяжки. Если в комплект вытяжки не входил кожух, его необходимо заказывать отдельно.

Можно также заказать воздухоотвод с системой подвесных шкафчиков. Иногда эти шкафчики выполняют самостоятельно. Часть гофры должна находиться в шкафчике. На этом установка вытяжной системы для кухни заканчивается. Агрегат готов к применению.

Прежде чем приступить к использованию вытяжки, необходимо проверить, как она работает. Для этого надо включить устройство для проверки, при этом на газовой плите можно поставить кружку с кипящей водой. Если отвод пара происходит правильно, то можно приступать к эксплуатации агрегата.

Кухонная вытяжка является очень важным элементом создания комфортабельного проживания в доме или квартире. Ведь она способствует устранению кухонных запахов, которые распространяются по всему помещению даже при закрытых дверях и открытом окне. Сегодня очень популярными являются наклонные вытяжки. Подобрать такого рода оборудование не составит труда: рынок переполнен всевозможными моделями, безукоризненно выполняющими свои функции.

Особенности наклонной вытяжки

Наклонная вытяжка быстро и качественно устраняет запах и гарь, смотрится очень стильно, идеально дополняя стильный интерьер кухни. Кроме того, она:

  • работает практически бесшумно благодаря установке нового двигателя;
  • обладает сенсорным выключателем, благодаря которому можно настроить работу устройства быстро и просто;
  • имеет «умный» дисплей, который подскажет какой режим приемлемей всего использовать в индивидуальной ситуации;
  • оснащена специальными галогенными лампами, которые не раздражают зрение человека.

Совет! Приобрести наклонную вытяжку можно как с дисплеем, так и с кнопочным управлением. Модель NR-MV M IX изготовлена в современном стиле для тех, кто привык к управлению кнопками. При этом функциональность обоих вариантов управления одинакова.

Благодаря незначительным габаритам наклонные вытяжки устанавливают на маленьких кухнях, где важно сохранить буквально каждый сантиметр пространства. Для более вместительных кухонь можно подобрать наклонные вытяжки больших размеров.

На что обратить внимание при выборе наклонной вытяжки на кухню

Размер вытяжки


Ширина оборудования колеблется от 350 до 1200 мм. В небольших кухнях установлены соответственно малогабаритные плиты. Именно поэтому и вытяжка потребуется небольшая. Как правило, ширина плиты составляет около 50 см, то и вытяжку стоит приобретать шириной в 50 см. Для больших помещений, в которых установлены плиты таких же размеров можно установить более «солидные» приборы.

Производительность

А именно с количеством воздуха, проходящего через вытяжку за 1 час работы. Для определения производительности используется формула: объем помещения кухни*12+15%. Такой расчет не только повысит эффективность оборудования, но и снизит нагрузку на него. К примеру, для кухонного помещения в 17 м2 идеально подойдет вытяжка производительностью 1500 м3/час. Для небольших кухонь можно использовать и вытяжки производительностью до 1000 м3/час

Тип установленного фильтра

Современное оборудование может быть оснащено угольным одноразовым фильтром, который подлежит периодической замене. Также в наклонных вытяжках могут устанавливаться многоразовые жироулавливающие фильтры, уход за которыми заключается в периодическом мытье с моющим средством

Внешний вид и расцветка

Подобрать вытяжку можно не только по внешнему виду, но и по дополнительных функциях: наличию таймера, автоматического отключения.

Материалы и инструменты для монтажа вытяжки

  • Перфоратор.
  • Отвертка.
  • Рулетка.
  • Карандаш.
  • Уровень.

Также необходимо запастись и материалами:

  • гофрированной трубой, по которой будет транспортироваться грязный воздух и гарь;
  • специальная решетка, которая станет своеобразным переходником от гофротрубы к вентиляционному каналу;
  • хомуты для фиксации гофротрубы к решетке воздуховода.

Совет! При приобретении гофротрубы и решетки стоит отдавать предпочтение изделиям с одинаковым диаметром. Такой подход позволит намного проще закрепить гофротрубу на решетке, да и внешний вид будет аккуратным.

Определение высоты установки


Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Важно! Высота крепления наклонной вытяжки должна быть более 35 см над электрической плитой и более 55 см над газовой поверхностью.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Важно! Прежде чем начать сверлильные работы стоит убедиться, что в местах разметки не проходит скрытый кабель. Для выполнения такого определения потребуется специальный прибор, к примеру, «Сигнализатор скрытой проводки Е121».

Подключение вытяжки к линии электропередач


Конструктивная схема наклонной вытяжки — необходимо изучить перед монтажом

  • Такой вид работ не является сложным и заключается в изолировании всех имеющихся контактов.
  • Подключать вытяжку стоит после того, как в квартире отключено электричество – это обязательное правило для работы с электролиниями.
  • После подключения оборудования стоить его проверить на работоспособность, а именно функциональные возможности и наличие тяги.

Крепление гофрированной трубы

Крепление гофротрубы начинается с фиксации ее к решетке: труба надевается на выступ специальной решетки и надежно фиксируется с помощью хомутов. Свободный конец гофры крепиться к установленной вытяжке. Стыки обрабатываются силиконовым герметиком.

Важно! Во избежание уменьшения тяги стоит гофру размещать максимально ровно. Монтаж наклонной вытяжки не терпит резких углов и поворотов.

Декорирование вытяжки

Для создания красивого внешнего вида в помещении, после того как работоспособность оборудования проверена, необходимо:

  • установить декоративный короб, закрывающий места соединения;
  • спрятать гофру, идущую от вытяжки к вентиляционному каналу.

Для создания стильного вида в кухне вытяжку с отводом в вентиляцию оформляют в одном направлении с помещением.

Правильно установленная вытяжка эффективно всасывает гарь и кухонные запахи, не позволяя им распространяться по квартире. Повысить эффект использования оборудования можно, если оставить его включенным на минимальных оборотах еще несколько минут после окончания приготовления пищи.

Установка вытяжки на кухне своими руками выполняется в зависимости от типа конструкции.

Эффективность работы устройства зависит от того, насколько корректно выбран прибор, а затем уже действуют правила, обеспечивающие монтаж.

Классификация современных вытяжных устройств

Установка вытяжки в кухне в частном доме, квартире подразумевает несколько несложных креплений и подключение в существующую вентиляцию.

Но процесс может и отличаться — все зависит от того, какого типа выбрана вытяжка.

По месту, где будет производиться монтаж, их подразделяют на пристенные, угловые, встраиваемые, островные и каминные:

  • Стандартные и легкие в монтаже своими руками пристенные используются чаще всего. В этом сегменте есть множество вариантов дизайна и конструкции — от наклонной до купольной. Кстати, монтаж пристенных вытяжек может осуществляться как на свободной стене, так и в небольшом шкафу;
  • Угловые модели в квартире или частном доме используются не так часто, а потому выглядят всегда интересно и привлекательно. В этом сегменте для установки своими руками подойдут купольные и Т-образные модели;
  • Для создания лаконичного и компактного интерьера потребуется монтаж встроенной вытяжки. Частично встраиваемая от полностью встраиваемой отличается количеством «видимых» частей — в последнем случае остается видна только всасывающая поверхность;
  • Островные модели монтируются своими руками, когда речь идет об особенной планировке кухни, с рабочей зоной, вынесенной в центр комнаты или у окна. Этот способ установки чаще встречается в частном доме. Учитывайте, что количество дизайнов островных моделей ограничено, да и цена их высока;
  • Каминные вытяжки считаются самыми мощными и могут эффективно работать на больших площадях и при высоких потолках.

Классифицируются вытяжные устройства также по:

  • Ширине вытяжной зоны — ее стандартные значения 500, 600, 900 и 1200 мм. Ширина вытяжки и ширина варочной поверхности должны соответствовать;
  • Производительности — санитарные нормативы гласят, что воздух на кухне должен меняться десять раз в час. Поэтому умножьте объем воздуха вашей кухни на 10 и получите минимальную производительность вытяжки. Кстати, и в квартире, и в частном доме действуют одинаковые правила расчета;
  • Высоте установки: минимальный параметр здесь — 700 мм. Чем выше будет производиться монтаж, тем производительнее должно быть устройство;
  • Способу очистки воздуха. Существуют циркуляционные (прогоняющие кухонный воздух через фильтр и выпускающие обратно), проточные (используют домовую вентиляцию, чтобы вывести воздух за пределы помещения), комбинированные;
  • Типу устанавливаемых фильтров. Наиболее актуальны жироулавливающие грубые фильтры и фильтры тонкой очистки для поглощения запахов. Степень сложности установки своими руками не зависит от типа фильтра, но разные модели фильтров отличаются по длительности эксплуатации. Так, флизелиновые жироулавливающие нуждаются в частых заменах, а металлические прослужат очень долго, но их потребуется регулярно мыть. Заменяемыми являются и угольные фильтры, улавливающие запахи;
  • Типу управления. Самые дорогие вытяжки — с электронным управлением. Они оснащаются множеством полезных индикаторов и функций;
  • Уровню шума — устройства, выбираемые для установки в квартире или частном доме, должны соответствовать существующим санитарным нормам по шуму.

И не забывайте, что монтаж вытяжного устройства своими руками должен проводиться по определенной нормативной документации.

И это не только правила, предписанные производителем техники, но еще и соответствующий СНиП — СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».


Правила выбора воздуховодов для монтажа вытяжки

Чтобы заняться отводом отработанного воздуха из кухни в вентиляцию в доме, необходимы воздуховоды.

Воздуховодом пользуются только для проточных конструкций, а для рециркуляционных не предусмотрены.

Наиболее популярными типами воздуховодов, обеспечивающих корректный монтаж вытяжки своими руками (встраиваемой, наклонной и других конструкций), считаются:

  • пластиковый, из прочного поливинилхлорида. Характеризуются компактностью, прочностью, бесшумностью и легкостью. Выполняются с гладкой поверхностью, которая практически не создает сопротивления воздуху. Из ПВХ могут выполняться узкие жесткие короба или эластичные трубы — это позволяет установить вытяжку своими руками в доме так, чтобы промежуток между техникой и вентиляционным отверстием не привлекал внимания;
  • алюминиевый, в виде гофрированной трубы. Его самостоятельный монтаж не вызывает сложностей, поскольку труба легко изгибается под нужный размер. В числе преимуществ алюминиевой гофры — и отсутствие вибрации и гула, что выгодно отличает такую конструкцию от жесткого короба. Однако эстетичным такой воздуховод никак не назовешь, придется придумывать, как его скрывать, чтобы он не портил интерьер кухни. Этот способ хорош, если речь идет о встроенной вытяжке или если в комнате предусмотрен потолок из гипсокартона.

Ход работ при установке кухонной вытяжки

Монтаж, чтобы сделать вентиляцию в доме, проводится по такому алгоритму:

  • Для электроподключения вытяжки с отводом потребуется отдельная розетка;
  • На стене, в месте предполагаемого крепления, выполняют предварительную разметку. Для этих целей лучше использовать шаблон, который поставляется в комплекте с техникой. Но если такой шаблон не был предусмотрен в комплекте поставки, то разметку выполняют самостоятельно, с помощью рулетки и карандаша;
  • Если речь идет об установке подвесной вытяжки с отводом, то ее монтируют только после того, как гарнитур на кухне полностью собран и все верхние шкафы закреплены;
  • Для монтажа устройства потребуются дюбеля и саморезы. А правильно подобранный воздуховод соответствующей длины обеспечит подключение прибора к общедомовой вентиляционной шахте;
  • Важно подобрать не только длину, но и диаметр воздуховода, а также способ его расположения;
  • Чересчур длинный отвод воздуха или наличие в нем более трех колен уменьшит производительность вытяжки. Также запрещено сужать вентканал. Предпочтительно использовать пластиковые круглые короба с диаметром более 12 см, а не гофрированные металлические трубы, ведь они менее шумные
  • В процессе установки важно следить, чтобы вытяжка была установлена строго горизонтально;
  • Для подключения вытяжки к существующей вентиляционной шахте прокладывается дополнительный пластиковый короб. При этом сечение воздуховода должно соответствовать диаметру имеющегося выходного отверстия;
  • После монтажа воздуховода устанавливают кожух на вентиляцию и производят его регулировку по высоте;
  • Необходимо подключить устройство к электрической сети и произвести пробный запуск — если никаких сбоев в работе не возникает, установка завершена.

Особенности крепления встраиваемой модели

Монтаж встраиваемой вытяжки своими руками предусматривает предварительную сборку мебельного каркаса, где затем и будет размещен прибор.

Учитывайте, что в той части, где будет находиться вытяжка, дно извлекается, а потому вертикальные крепления в шкафу потребуются только в верхней части.

Перед тем как собирать каркас, отмечают место выхода, потом в верхней перегородке просверливается отверстие для вывода воздуховода.

Чаще всего вентиляционный короб или гофру проводят именно через верх, но можно вывести и через заднюю стенку.


Днище шкафа также размечается для установки. На снятую нижнюю панель «переводят» габариты корпуса вытяжки.

Кроме того, отмечаются места выреза для гофры. После того как корпус закрепляют на панели, начинают крепление гофры — вначале вставляют переходное кольцо, а затем прокладывают короб.

Соединение с существующей вентиляционной системой посредством гофры проводят после закрепления вытяжки в шкафу.


В шкаф прячут и провод электроподключения прибора — непосредственно под плитой прятать его нельзя, во избежание перегрева.

Так что розетку лучше поместить за задней панелью шкафа.

И не забывайте, что производительная мощная вытяжка требует соответствующей по мощности розетки и кабеля во избежание перегрузок в системе.

Отправить отзыв и предложения

послать Закрывать

Спасибо за отзыв!

В нашу команду было отправлено письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Rep Наши продукты

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие линейки продуктов вас интересуют?

0/1000

Есть ли у вас еще какие-нибудь комментарии?

послать Закрывать

Мы искали везде, но не смогли найти эту страницу.

Может быть, его поразил один из наших высокоэффективных вытяжных вентиляторов.

Возможно, вы хотите перейти на главную страницу?

Рекомендации по безупречной установке кухонной вытяжки

При покупке вытяжки для кухни очень важно знать не только ее характеристики, но и шаги, которые необходимо выполнить для правильного выбора и правильной установки.


Необходимо знать меры, которые должна иметь ваша стеклокерамика для достижения максимальной производительности.

1. Размеры

Выбор подходящего размера вытяжки по отношению к конфорке очень важен для получения удовлетворительного результата.

  • Если вытяжка больше зоны нагрева, то размер оптимален.
  • Если кухонная вытяжка такая же, как и конфорка, значит, ее размер достаточен.
  • Y Если вытяжка меньше зоны нагрева, значит, ее размер недостаточен.

2. Ситуация с варочной зоной

Как и размер, высота вытяжки очень важна для достижения максимальной производительности.

  • Настенные вытяжки необходимо размещать на высоте не более 70 см и не менее 60 см от зоны приготовления пищи.
  • Наклонные настенные вытяжные шкафы (например, Odyssey) должны быть размещены на максимальной высоте 70 см и минимум 60 см, считая от центра зоны всасывания
  • Встраиваемые кухонные вытяжки необходимо размещать на максимальной высоте 70 см.
  • Островные вытяжки должны быть размещены на высоте не более 70 см и не менее 60 см.
  • И, наконец, потолочные вытяжки необходимо разместить на высоте от 140 до 160 см.

* Наклонные настенные вытяжки и встроенные вытяжки, когда они установлены ближе к конфорке, производят больше конденсации пара, поэтому рекомендуется сушить их после приготовления.
** Согласно стандарту UNE-60335-2-31 минимальное расстояние газовых плит от вытяжки и / или мебели должно быть не менее 65 см.

3. Вентиляция

Основным требованием является наличие на кухне воздухозаборника для обеспечения хорошей циркуляции воздуха и, следовательно, правильной работы вытяжки, поскольку без этого воздухозаборника и при закрытой кухне создается углубление, которое снижает эффективность всасывания вытяжки.

Если есть воздухозаборник для газовой установки, это было бы полезно, а если нет, то его необходимо создать.

4. Монтаж токопроводящих трубок

Большая часть эффективности аспирации и снижения шума зависит от пути и длины выхода наружу, по этой причине мы приводим ряд рекомендаций, чтобы вы остались довольны.


Избегайте уменьшения диаметра на выходе из сопла вытяжки.
Избегайте уменьшения диаметра около локтей, всегда старайтесь делать это прямыми участками и подальше от капюшона.
Избегайте резкого уменьшения диаметра трубы.
По возможности избегайте количества локтей.
Следите за тем, чтобы выход дыма был как можно более прямым, чтобы избежать неправильной циркуляции воздуха.
В случае, если придется ставить локти, постарайтесь сделать их максимально острыми.

5. Канальный или рециркуляционный


Воздух из вытяжного шкафа выходит за пределы вашего дома. При использовании вытяжки с рециркуляцией воздух проходит через фильтр, а затем возвращается на кухню.


Плазменные фильтры Frecan.
Рециркуляция по плазменной технологии. Устраняет 96% запахов, аллергенов и загрязняющих веществ.
Box-R — HELSA.
Диссоциированная рециркуляция. Самым большим преимуществом угольных кубиков является соотношение между фильтрующей способностью, эффективностью и небольшим перепадом давления.
Долговечные фильтры с активированным углем FC-Plus.
Внутри фильтра активированный уголь имеет толщину 20 мм и способен поглощать до 920 г жиров.
Угольные фильтры.
Которые состоят из частиц активированного угля, которые благодаря своей нанопористости удаляют жир и запахи от готовки и рециркулируют воздух обратно на кухню.

Узнать больше о рециркуляционных вытяжках

Чем отличается вытяжка с рециркуляцией от обычной?

Плазменный фильтр Frecan разработан специально для очистки воздуха домашних кухонь

Комплекты для установки вытяжки и вентиляции

Комплекты для установки вытяжки и вентиляции | Помощь по кухне

К сожалению, нет доступных товаров с этим критерием.

Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

Модель:

Цвет:

Количество:

Итоговая цена

СПИСОК ЖЕЛАНИЙ ВХОД

Чтобы просматривать или управлять своим списком желаний, у вас должна быть учетная запись.

Хотите войти в систему или создать учетную запись?

ДА НЕТ

Nfpa 96 2018 pdf

22 декабря 2020 г. · 96,8%. Пенсильвания.96,6%. … Итоги 2018 г. PDF 317 КБ; Специализированные услуги 2018 … Тип отдела основан на Национальной ассоциации противопожарной защиты (NFPA … NFPA 96 Standard for Ventilation Control and Fire Protection of Commercial Cooking Operations) NFPA 97 Стандартный глоссарий терминов, касающихся дымоходов, вентиляционных отверстий и тепла. Производство бытовой техники Стандарт NFPA 99 для медицинских учреждений

Код неисправности Freightliner spn 3597

Рейтинговая система, приведенная в Руководстве по противопожарной защите NFPA для опасных материалов ИЛИ Стандартной системе NFPA 704 для идентификации опасностей материалов для чрезвычайных ситуаций Ответ 2012 г.Таблицы 5.2, 6.2, 7.2 и глава 8 стандарта NFPA 704 OSHA по информированию об опасностях 29 CFR 1910.1200 (2012). 1) Классифицируйте, используя Приложение A (Опасности для здоровья) NFPA 10 Изменения и обслуживание огнетушителя NFPA 10 Изменения и обслуживание огнетушителя Горючие металлы — легкость воспламенения тонких срезов, мелких частиц или расплавленного металла NFPA 10 Изменения и обслуживание огнетушителя Форма металла влияет на горючесть Отливки блоки, заготовки, профили и т. д. не будут легко вступать в реакцию или гореть…

Tracer pack

Глава 2: Процедура неофициальной жалобы (PDF версия 17.05.2017) Глава 3: Подразделение нефти и газа (PDF версия 15.07.2020) Глава 4: Охрана окружающей среды (PDF версия 14.11.2013) Глава 5: Двуокись углерода (CO2) (PDF версия 31.03.2014) Глава 7: Газовые услуги (PDF версия 14.05.2018) Глава 8: Правила безопасности трубопроводов (PDF версия 1/6/2020) 200-2020: A В соответствии с законом, чтобы утвердить работу Специального совета (бюджета) на его заседании 15 декабря 2020 года.199-2020: Постановление, устанавливающее текущие расценки на ливневые воды и отменяющее Постановление 197-2019.

5.2.4 приемник atmos

Antisemitismus und Volksbildung vor 1938 — ein Ausschlussverhältnis? In: Gertrude Enderle-Burcel / Ilse Reiter-Zatloukal (Hrsg.), Antisemitismus in Österreich 1933–1938, Wien 2018. TC 96‐182 05/2020 Проверить тип желаемого приложения _____ Только дублирующийся титул Передача только в первый раз Утиль Классический Если дублируется проверено, оригинал Свидетельства о праве собственности: _____ Потерянный Уничтоженный Поврежденный Неразборчивый Раздел идентификации другого транспортного средства

Ipsw iphone 6s plus

2018 руководство по трейлингу.2 выбор автомобиля / максимально допустимая масса прицепа 3 автомобили и сцепные устройства 4 основы буксировки 5 важная информация о буксировке 1 ArcelorMittal 96,42 26 US Steel Corporation 15,37 2 China Baowu Group 67,43 27 Baotou Steel 15,25 3 Nippon Steel Corporation (1) 49,22 28 Rizhao Steel 14,95

Лаура Монтеверди замужем

Посмотреть (2018 PDF) 15-дюймовый MacBook Pro с Thunderbolt 3. Посмотреть (2018 PDF) 13-дюймовый MacBook Air. Посмотреть (2017 PDF) 13-дюймовый MacBook Pro с Thunderbolt 3.Посмотреть (июнь 2017 в формате PDF) 2019 67 86 91 93 95 96 98 98 2018 44 70 81 86 89 92 95 97 2017 30 55 70 80 84 89 94 96 2016 20 36 58 72 78 85 92 95 …

Mipi csi i2c

Из этого видео вы узнаете 13 способов заработка в Интернете. Вы действительно можете зарабатывать деньги в Интернете? Это сплошная афера? Вы, наверное, задавали себе этот вопрос … NFPA 96, в частности, касается стандартов чистоты для коммерческих кухонных вытяжных систем. Жир, выделяющийся при приготовлении пищи, со временем затвердевает внутри вентиляционных каналов, создавая невероятную опасность возгорания.В NFPA 96 указано, как часто следует удалять смазку из вашей системы профессионалом, а также даны рекомендации о том, что …

Щенки черной пасты на продажу в Миссисипи

2018–2020 Выпускные классы Эта таблица позволяет вам для сравнения результатов учащегося с результатами других тестируемых. Отображается процентильный ранг. студенты, какой процент тестируемых из последних трех выпускных классов получил более низкий балл, чем они.

Guttmann

В ячейке b11 введите формулу с использованием относительных ссылок на ячейки, которая складывает значения из диапазона b4 b10

Автор: ��g1 Дата создания NSI: 26.10.2018 14:41:28

01 октября 2015 г. · Название: enCloud9salesaccelerator Дата создания: 26.02.2018 16:28:34

Quizlet learn hack

Tony dabtana e nail review

Убить сессию vmware

Winchester 101 wiki

Craigslist Southern0005

jail

Ram 1500 стабилизатор поперечной устойчивости

Март 2018 — Вопрос 157 удален.Апрель 2018 г. — вопросы 4, 24, 80, 108, 161 и 162 удалены. С октября 2018 года они не относятся к программе. Май 2019 — добавлены вопросы 203-204. Некоторые вопросы в этой заметке взяты из прошлых экзаменов SOA.

Иссушающая засуха в четырех углах, сильная жара на Пиренейском полуострове и в северо-восточной Азии, исключительные осадки в среднеатлантических государствах и рекордно низкий уровень морского льда в Беринговом море — все эти экстремальные погодные явления 2018 года стали более вероятными по вине человека. вызвало изменение климата, согласно новому исследованию, опубликованному сегодня в Бюллетене Американского метеорологического общества (BAMS).

Национальная ассоциация противопожарной защиты (NFPA) является руководящим органом, обеспечивающим минимальные своды стандартов для индустрии очистки кухонных вытяжек через NFPA 96: Стандарт по контролю вентиляции и противопожарной защите при приготовлении пищи в коммерческих целях.

Ключевые слова Эфес — Моноптерос — Тит Флавий Дамиан — Ведии — Могила

ICC Digital Codes — крупнейший поставщик кодов моделей, индивидуальных кодов и стандартов, используемых во всем мире для создания безопасных, устойчивых, доступных и устойчивых конструкций.

2000 chevy s10 2.2 характеристики крутящего момента головки блока цилиндров

Squirrel season ky 2020 2021

8-рядная кукурузоуборочная головка Case ih для продажи

Shra

Список жилищ

Shra

1000 молитвенных баллов, pdf на тамильском

Sop для пентестинга, pdf

Edelbrock 9275 Funny v1000

Ремонтный комплект гидротрансмиссии

Xkey xbox 360

Describe a beautiful woman essay

Нарушает ли icl5 правило октетов

Fresno ca news today

Благодарственное сообщение для дочери

Samoyed cost

Лучший пакет ls3 cam

Campbell biology in focus study ответы

Odia новая видео песня 2019 скачать

Как построить балку

Mags for miles Economist

Dogs спаривания каждый день

Freightliner m2 def pump

Как сбросить трансмиссию 4l60e

Denafrips pontus vs yggdrasil

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
