Монтаж твердотопливного котла. Интсрукция по установки пиролизных котлов своими руками


Весь процесс заключается в установке твердотопливного котла, настройке и подключении всех частей отопительной системы помещения. Как правило, фирменные котлы монтируются сертифицированными специалистами, прошедшими обучение в специальных центрах. Это гарантирует правильное подключения котла и настройку всей автоматики. Так как твердотопливные или пиролизные котлы имеют малые габариты и небольшой вес, то монтаж не представляет труда. Для котла выбирается специальное хорошо проветриваемое нежилое помещение. Там же помимо отопительного агрегата монтируют аккумулирующие баки, которые позволят котлу работать в полную мощность и использовать образующуюся тепловую энергию не только на нужды отопления, но и горячего водоснабжения.

Монтаж твердотопливного котла в частном доме, дачи проходит с соблюдением определенных правил. Отопительный агрегат рекомендуется устанавливать на бетонный постамент высотой 5 см, чтобы защитить котел от воздействия воды, в случае аварии системы отопления.

По сути, помещение, где устанавливают котел, представляет собой котельную, а значит, обязательно создаются безопасные условия. Пиролизный котел должен быть установлен в легкодоступном месте. Нередко в этом же помещении устанавливают вместительные бункеры для топлива. Вентиляционные отверстия в помещении должны обеспечивать постоянный приток свежего воздуха. Запрещается хранить взрывоопасные вещества и предметы бытовой химии.

Монтаж системы отопления твердотопливным котлом украинского производства выполняется в гидравлической системе, где есть все приборы безопасности, предусмотренные проектом и инструкцией по установке котлов. Важно также при монтаже использовать определенные отопительные узлы, которые сделают работу котла эффективной и позволят выявить все его ресурсы, заложенные в конструкцию. В отопительной системе твердотопливных котлов обязательно устанавливают открытый расширительный бак. Дело в том, что повышенные температуры создают очень большое давление на стенки теплообменника котла, что может привести к его взрыву.

Также в отопительную систему устанавливают насосную группу, гидравлическую развязку и прочие важные элементы.

Установка пиролизных котлов своими руками обязательно предваряется тщательными расчетами используемых отопительных приборов. Современное жилище немыслимо без горячей воды, подогрева полов и прочих удобств, поэтому обязательно принимают в расчет мощность эксплуатируемых приборов и потребности жильцов. Это позволит безопасно и правильно эксплуатировать твердотопливный котел.


Порядок установки и указания по монтажу

Требования к месту установки

Котел устанавливается в отдельном помещении (котельной, топочной) с достаточным обеспечением воздухом, необходимым для процесса горения, на бетонном фундаменте в соответствии с проектом.

Не допускается установка котла в жилых и служебных помещениях.

Требования к помещению котельной (топочной) согласно «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов» НПАОП 0. 00-1.26-96 и СНиП ІІ-35-76.

Котел поступает без упаковки.

Указания по монтажу

Монтаж котла должен производиться специализированной организацией в соответствии с общими правилами техники безопасности, НПАОП, СНиП, требованиями настоящего руководства.

Котёл является полносборным, поэтому его монтаж производится на подготовленный фундамент типа “плита”.

Погрузочно-разгрузочные работы с котлом должны проводиться краном или манипулятором грузоподъёмностью не менее 10 т со строповкой за специальные петли.

Перед монтажом котла необходимо ознакомиться с настоящим руководством.

Смонтировать дымоход в соответствии с проектом котельной, обеспечив соблюдение следующих условий:

— дымоход должен быть подключен к дымовой трубе;
— при невозможности подключить котел непосредственно к дымовой трубе, переход «котел — дымовая труба» должен быть по возможности короче, с подъемом не менее 10% в сторону дымовой трубы и плавными поворотами;
— дымоход должен быть механически прочным и герметичным, для предотвращения проникновения в помещение топочных газов, но с возможностью внутренней очистки;
— площадь сечения дымохода должна быть не менее площади сечения дымоотводящего патрубка котла. Использование колен не желательно;
— дымовая труба должна обеспечивать необходимое разрежение за котлом и выброс продуктов сгорания в атмосферу, при всех возможных режимах работы котла;
— для регулирования тяги и закрывания дымохода предусмотреть установку шибера не уменьшающего сечение дымохода;
— разрежение дымовой трубы определяется ее сечением, высотой и шероховатостью внутренних стенок. Разрежение измеряется тягонапорометром (в комплект поставки не входит).

В качестве крайней меры для улучшения тяги возможно подключения котла к дымовой трубе через дымосос.

Над дверцей загрузочной камеры котла целесообразно оборудовать кожух с вытяжной вентиляцией для удаления дыма, появляющегося при загрузке топливом, при недостаточной тяге в дымовой трубе.

Произвести монтаж трубопроводов согласно проекта котельной (топочной) с установкой запорной и предохранительной арматуры.

Установить контрольно-измерительные приборы (КИП) согласно проекта котельной (топочной).
Произвести подключение котла к системе подпитки и слива котельной (топочной).

Проверка качества монтажа

После окончания монтажа котла необходимо:
— произвести подтяжку всех резьбовых соединений;

— опробовать работу механизмов и элементов управления котла;
— произвести испытание гидросистемы на прочность и плотность;
— промыть гидросистему котла;
— произвести настройку автоматики безопасности котла;
— оформить удостоверение о качестве монтажа (организация, производившая монтаж).

Правильность сборки составных частей и элементов проверять путем сличения с тех. документацией и проектом.
Опробование механизмов и элементов управления необходимо производить согласно указаниям настоящего руководства.

Испытание гидросистемы котла на прочность и плотность соединений проводить в следующем порядке:
— заполнить котел водой;
— осмотреть котел при статическом давлении воды: течи не допускаются;
— устранить обнаруженные неплотности в соединениях;
— нагрузить систему котла гидравлическим давлением, согласно проекта котельной, но не более 0,45МПа (4,5 кгс/см2 ) в течении не менее 10 мин.

с температурой воды 50С < tв 0С < 400С.

Примечание: котел в сборе считается выдержавшим гидравлические испытания, если не обнаружено трещин, признаков разрыва, течи, слезок и потения на основном металле и сварных соединениях, остаточных деформаций.

Промыть гидросистему котла, заполнив его водой и через сливной кран производить слив воды до прекращения выхода загрязнений.

Пробный пуск котла

Перед растопкой котла необходимо:
— ознакомиться с назначением органов управления и безопасности котла;
— убедиться, что гидросистема котла полностью заполнена водой и подсоединена к потребителям;
— освободить котел и его составные части от посторонних предметов и мусора, оставшегося после монтажа;
— убедиться в закрытии люков чистки;

Растопить котел согласно рекомендациям настоящего руководства.

Дождаться окончания горения.
После полного остывания котла устранить выявленные неисправности и отклонения от нормы.

Котел после монтажа на месте эксплуатации должен быть принят заказчиком с составлением акта приемки котла в эксплуатацию.


Установка твердотопливного котла – монтаж ТТ-котла своими руками

Из-за приличных размеров и веса отопительные агрегаты, сжигающие твердое топливо, выпускаются только в одном исполнении — напольном. Зато перед монтажом не нужно получать каких-либо разрешений, главное — соблюсти элементарные правила безопасности и удобства обслуживания. Этот вопрос мы и обсудим в данной публикации: рассмотрим, как правильно делается установка твердотопливного котла и подключение к водяной системе отопления частного дома.

Инструкция по монтажу дровяного котла

Независимо от того, какую разновидность ТТ-котла вы купили – прямого горения, пиролизный или пеллетный, порядок установки остается неизменным и состоит из таких этапов:

  1. Выбор конкретного места в частном доме под размещение теплогенератора.
  2. Подготовка помещения к установке.
  3. Устройство приточно-вытяжной вентиляции.
  4. Инсталляция отопительного агрегата и дымохода.
  5. Подключение к системе отопления (обвязка) и проверочный запуск.
Идеальная котельная от нашего эксперта Владимира Сухорукова. Тяжелое оборудование стоит прямо на бетонном полу

Примечание. В зависимости от модели дровяного либо угольного котла может понадобиться присоединение к электрической сети.

Первые 3 пункта списка относятся к подготовительным работам, что вовсе не умаляет их значимости. Если неправильно выбрать месторасположение агрегата и не предусмотреть нормальной вентиляции, то возникающие проблемы вам придется решать в процессе эксплуатации, посреди отопительного сезона. Так что предлагаем разобрать каждый пункт в отдельности.

Для верного подбора источника тепла по мощности рекомендуем сделать расчет тепловой нагрузки на отопление, воспользовавшись подходящей методикой.

Где лучше поставить ТТ-котел

Примечательно, что ни в одной стране бывшего СССР по сей день не разработано конкретного нормативного документа, регламентирующего монтаж котлов на твердом топливе в частных и многоквартирных домах. Основная часть требований изложена в СНиП «Отопление и вентиляция», отдельные нормы встречаются в документе СНиП 31–02-2001 «Одноквартирные дома» (для России) и в прочих разрозненных актах.

Пример установки пиролизного теплогенератора с удобным доступом к расширительному баку и дымоходу

Справка. Многие интернет-ресурсы отсылают нас читать громадный СНиП «Котельные установки», не учитывая, что его действие распространяется на теплогенераторы мощностью свыше 360 кВт (п. 1.2). Другие предлагают нам руководствоваться правилами для газовых отопителей. Оба варианта ошибочны: требования к размещению бытовых ТТ-котлов не столь жесткие.

Мы проанализировали нормативную документацию, касающуюся размещения дровяных водогрейных отопителей, прибавили к ним практический опыт наших экспертов и составили перечень рекомендаций по расположению агрегата:

  1. Использование дров, угля и даже брикет с пеллетами предполагает повышенную запыленность, а в процессе топки внутрь помещения попадает дым в разных количествах. Поэтому ставить котел в дом крайне нежелательно, хоть нормы и дозволяют размещение на кухне, в коридоре и других комнатах, кроме спален.
  2. Лучшие места для твердотопливного теплогенератора: котельная на улице (обособленная либо пристроенная к существующему зданию), техническое помещение внутри дома, подвал или гараж. Крайний вариант – хорошо проветриваемый коридор.

    Удачное решение – пристроить твердотопливную котельную из пеноблоков к стене жилого дома

  3. Агрегат желательно ставить поближе к внешней стене, чтобы не прокладывать длинный горизонтальный участок дымохода или не выводить его наружу сквозь перекрытия.
  4. Чтобы обслуживать и чистить теплообменник ТТ-котла, обеспечьте к нему доступ с нужных сторон. В идеале спереди должно быть не меньше 1 м свободного пространства, а по бокам и сзади – 60 см (минимум — 25 см).

    Схема установки с допустимыми расстояниями до стен и потолка котельной

  5. Не рассчитывайте подключить газоход дровяного отопителя к кирпичным вентиляционным каналам внутри стен, это категорически не допускается.

Совет. Перед тем как приобрести и установить котел длительного горения типа Stropuva, сопоставьте его высоту с помещениями. Обдумайте расположение другого крупногабаритного оборудования – теплоаккумулятора, буферной емкости и бойлера косвенного нагрева.

Когда места в топочной не хватает, котел устанавливается ближе к стене, чтобы обеспечить проход

В топочных малой площади придвигайте котел необслуживаемой стороной к одной из стен (минимальный отступ – 10 см), а сзади оставьте проем шириной не меньше 250 мм, как сделано на фото.

О подготовке помещения

Что необходимо сделать, перед тем как установить ТТ-котел в предназначенное помещение дома:

  • предусмотреть основание и при необходимости отлить бетонный фундамент;
  • пробить в стене отверстия для дымоходной трубы и вентиляции;
  • стены и полы, построенные из горючих материалов, защитить от возгорания листами металла, асбестоцемента, базальтового картона или минерита.

Рекомендация. Если в топочной сделано только освещение, то подведите туда электрическую линию от розеточной сети. Все равно придется запитать циркуляционный насос, а то и автоматику нового теплогенератора.

Пример защиты деревянных перегородок и пола рядом с дровяным котлом

Деревянную обшивку стен и пола отдирать не обязательно. Если котел придвинут к горючей стене ближе, чем на 38 см, закройте последнюю одним из перечисленных выше материалов. Такой же лист уложите на пол снизу и перед ТТ-котлом с выступом на 80 см. Это защита от вылетающих из открытой дверцы частичек жара.

По поводу фундамента, требуемого всеми производителями в инструкции по эксплуатации, дадим такие рекомендации:

  1. Маломощные отопители весом до 200 кг спокойно ставьте на цементную стяжку. Если она устроена правильно, то без проблем выдержит такую нагрузку.

    Пиролизный котел Atmos 90 кВт с чугунным теплообменником нужно ставить на железобетонное основание

  2. Установка твердотопливного котла весом до 300 кг потребует армированной железобетонной стяжки толщиной 10—12 см, а свыше 300 кг – отдельной фундаментной плиты.
  3. Пеллетные теплогенераторы, оборудованные подающим шнеком и электродвигателем, оказывают на основание вибрационную нагрузку. Значит, нужно отливать фундамент, изображенный на схеме.
Схема устройства фундамента под тяжелый дровяной котел

Совет. Небольшие ТТ-котлы допускается размещать на деревянном полу. Но сначала вам придется усилить этот участок своими руками, установив дополнительные лаги из бруса минимальным сечением 100 х 50 мм.

Если в котельной планируется ставить бак – аккумулятор и прочее тяжелое оборудование, нет смысла заливать фундаменты для каждой единицы. Сделайте промышленные полы – бетонную стяжку высотой 12 см с армированием металлическими стержнями диаметром 8—14 мм. Свяжите проволокой сетку с размерами ячеек 20 х 20 см и уложите ее на подушку из утрамбованного щебня, как показано на видео.

Как сделать вентиляцию в котельной

Воздухообмен в топочной организуется с целью:

  • обеспечить твердотопливному котлу нужное количество воздуха на горение;
  • выбросить наружу дымовые газы, случайно попадающие из топливника в помещение;
  • компенсировать удаленный воздух таким же количеством притока.

Для справки. Чтобы полностью сжечь 1 кг древесины, необходимо подать около 4.6 м³ воздуха. Горение 1 кг каменного угля потребует от 8 до 9 м³ в зависимости от сорта и качества.

Организовать приточно-вытяжную вентиляцию в котельной с твердотопливным агрегатом вам помогут следующие рекомендации:

  1. Вытяжное и приточное отверстие располагайте в разных концах топочной. Первое сделайте под потолком, а второе – в нижней зоне, поближе к ТТ-котлу.
  2. Не делайте вытяжку рядом с теплогенератором, оснащенным вентилятором – нагнетателем или дымососом, как показано на фото. Работающая турбина принудительно опрокинет тягу в воздуховоде и превратит вытяжку в приток.

    Здесь вытяжная решетка установлена неудачно, слишком близко к вентилятору. Во время работы турбины вытяжка становится притоком

  3. Если в котельную ведет дверь из дома, то приточную решетку лучше встроить в нижнюю часть ее полотна. Подача нагретого воздуха повысит эффективность сжигания дров.
  4. Поскольку львиная доля притока попадает в камеру сгорания, реагирует с углеродом дров и выходит наружу в виде углекислого газа, вытяжное отверстие надо сделать меньше приточного.

Сечение вытяжки рассчитывайте укрупненно: тепловую мощность отопителя умножьте на 8 и получите площадь проема в см².

Пример. Для котла 25 кВт сечение составит 25 х 8 = 200 см² или 0.02 м². Размеры вытяжного проема определить несложно – 10 х 20 см (0.1 х 0.2 м). Для притока возьмите решетку 15 х 20 см.

Видео: варианты размещения отопительного агрегата

Монтируем теплогенератор и дымоход

Как таковой монтаж котла отопления на пол или фундамент сложности не представляет – агрегат надо выставить в проектное положение и выровнять по вертикали за счет регулируемых ножек либо металлических подкладок. Скрупулезно выдерживать соосность дымоходного патрубка и отверстия в стене необязательно: они без проблем совмещаются за счет поворота колен.

Важный момент. Чтобы во время эксплуатации не возникало проблем с образованием конденсата, дымоход дровяного отопителя настоятельно рекомендуется собирать из утепленных труб – сэндвичей. Второй вариант – изготовить дымоход своими руками: взять обычную трубу и обшить ее базальтовым волокном.

Заводские и самодельные сэндвич-трубы для дымохода

Проще всего смонтировать наружный дымоходный канал приставного типа. То есть, прикрепить трубу вертикально к стене и присоединить газоход от ТТ-котла через тройник. В деревянном доме проход сквозь наружную стену или перекрытие для вывода на кровлю выполняется с соблюдением правил пожарной безопасности по следующей технологии:

  1. Вырежьте в перегородке квадратный проем, чьи размеры больше внутренней дымоходной трубы на 38 см в каждую сторону. Например, если диаметр канала равен 100 мм, а толщина утеплителя сэндвича составляет 5 см, то размер проема выйдет 100 + 380 х 2 = 860 мм.
  2. Установите проходной узел из оцинкованной стали в виде короба.
  3. Пропустите через него сэндвич – трубу, а пустоту заполните базальтовой ватой.
  4. Закрепите наружную крышку узла.

Примечание. Сквозь стену из кирпича или пеноблока дымоход прокладывается с применением стальной гильзы и уплотнения.

Схема сборки и подключения приставного дымоотвода из сэндвича

Дальше перечислим требования, которые необходимо выдержать при монтаже дымоходного канала:

  • число поворотов трубы – не более трех, минимальная высота (считается от колосниковой решетки котла) – 5 м;
  • секции (модули) стыкуются между собой таким образом, чтобы конденсат мог стекать внутри трубы, а дождь – снаружи;
  • горизонтальную часть монтируйте с небольшим уклоном в сторону теплогенератора;
  • в нижней части установите ревизионный люк и сборник для конденсата;
  • чтобы не пришлось пересекать кровельный карниз, обойдите его трубой с использованием двух колен 30°;

    Чертеж газохода, прокладываемого от котла внутри дома с выходом через кровлю

  • стеновые кронштейны не должны совпадать со стыками секций дымохода;
  • на оголовок дымохода поставьте колпак в виде конуса либо вращающегося флюгера.

Правильная установка и сборка модульного дымохода отражена на двух схемах подключения, где показана наружная и внутренняя прокладка сквозь перекрытие.

Минимальная высота оголовка трубы в зависимости от расстояния до конька крыши

Важное замечание. Проследите, чтобы оголовок дымоходного канала не оказался в зоне ветрового подпора крыши вашего или соседнего дома. Чтобы тяга была устойчивой, поднимите трубу до отметки, показанной выше на схеме.

Подключаемся к системе отопления

Когда установка твердотопливного агрегата и монтаж дымохода завершены, переходите к обвязке котла. Здесь действует главное правило: в работающий теплогенератор (особенно с чугунным теплообменником) не должна попадать холодная вода. Тогда на стенках топливника от перепада температур образуется конденсат, превращающийся в вязкую корку после перемешивания с сажей.

Для справки. Липкий налет тяжело счищается, вдобавок он заметно снижает КПД твердотопливной установки.

Выделение конденсата при работе твердотопливного котла сводится к минимуму с помощью типовой схемы обвязки с байпасом и трехходовым клапаном, настроенным на фиксированную температуру теплоносителя 50 или 55 °С. Вода циркулирует по малому кругу до тех пор, пока не нагреется до указанной температуры, потом клапан начинает подмес холодной воды из системы отопления.

Все тонкости подключения котла на твердом топливе изложены в отдельной публикации. Там же приведены схемы обвязки отопителя с буферной емкостью и параллельными источниками тепла – газовым и электрическим.

Совет. Выполняя обвязку пеллетного котла, обратите внимание на присоединение блока управления и горелки. В изделиях европейских производителей встречается система автоматического пожаротушения, запитанная от водопроводной сети. Чтобы не наделать ошибок, перед монтажом пеллетного ТТ-котла стоит проконсультироваться с техническим специалистом данного бренда.

Ваша задача – установить запорную арматуру, расширительный бак для закрытой системы отопления и циркуляционный насос в соответствии со схемами, заполнить трубопроводную сеть и создать в ней давление около 1 Бар. Дальше – пробная растопка и проверка работоспособности. Полный комплекс работ по монтажу котла на дровах отражен в очередном видео:

Заключение

С одной стороны, установка твердотопливного водогрейного котла – процедура довольно простая в исполнении, жестких требований к ней не выдвигается и разрешений от чиновников не требуется. С другой стороны, процесс хлопотный и трудоемкий, связанный с тысячей мелких нюансов. Впрочем, у домовладельца всегда есть выбор: выполнить все работы самостоятельно или отдать какую-то часть (например, обвязку) обученному персоналу специализированной фирмы.

Правила подключения твердотопливного котла

Твердотопливные котлы в отличие от газовых не имеют в своем корпусе таких элементов как расширительный бак, циркуляционный насос, группа безопасности, поэтому их возможно смонтировать самостоятельно и от того как это будет сделано, будет зависеть удобство эксплуатации котла, безопасность и эффективность работы.

Приводим классическую схему обвязки твердотопливного котла в закрытой системе отопления с принудительной циркуляцией.

Безусловно при такой схеме обвязки, котел будет справляться со своей задачей, но не так эффективно как это возможно.

Для того чтобы достичь максимального комфорта при эксплуатации твердотопливного котла, необходимо :

  1. Установить буферную емкость (аккумулирует тепло и отдает его системе отопления после сгорания топлива)
  2. Установить трехходовой клапан — осуществляет подмес горячей воды (достигается необходимая для котла температура обратой воды, вследствие чего исключается образование конденсата, дегтя, смоляных отложений, увеличивается срок службы котла)
  3. Установка группы безопасности котла (воздухоотводчик, предохранительный клапан, манометр)

Схемы обвязки могут и отличаться от предложенных, но одно остается неизменным – НАЛИЧИЕ на подающем трубопроводе ГРУППЫ БЕЗОПАСНОСТИ котла .

Эффективная работа пиролизного котла «Гейзер»

Для эффективной и безотказной работы пиролизного котла необходимо правильно выполнить следующие условия, которые подходят и для других твердотопливных котлов:

  • Правильная система отопления
  • Правильная система дымоотведения
  • Правильно подготовленное топливо

Условия монтажа и эксплуатации пиролизных котлов Гейзер.

Для того чтобы котел работал надежно, долго, экономично  нужно учитывать три вещи:  это правильно подведенная дымовая труба, система отопления и подаваемое топливо.



Дымоход (дымовая труба котла)

Правила установки дымохода.



Нам подходит стандартная правильная установка дымохода. В отличие от котлов прямого горения нам нужна утепленная труба, чтобы сократить до минимума возможность возникновения конденсата. Газы, которые уходят после разжигания,  имеют температуру в пределах 80-200 градусов. И если труба будет холодной, то будет появляться конденсат, он будет течь из конденсатоотводчика в приспособленное для этого место. При наличии утепленной трубы конденсата не будет, так как если есть конденсат, то значит где-то присутствует холодная дымовая труба, а такого быть не должно.



Установка дымохода «Под конденсат»



Установка трубы: первые два метра трубы должны иметь прямой участок вверх. Сначала на дроссель ставится старт-сэндвич, в него вставляется двустенная труба сэндвич и они закрепляются хомутом между собой. Затянули, под хомут лучше всего укладывать асбест.  В тех случаях, когда нужно провести трубу сквозь стену, или когда нужно вести по стене горизонтальный участок при этом не должен превышать полутора метров. Лучше сразу делать правильно, чтобы потом не пришлось переделывать: прямой участок вверх, на 2 метра или если труба подведена к стене, то расстояние между трубой и стеной должно быть не меньше 150 мм. Если выведете трубу за здание, то расстояние должно быть не меньше 250 мм.

Сначала устанавливается котел, на то место где он должен стоять и потом к нему постепенно подсоединяется дымоход. И уже тогда котел можно  будет немного скорректировать  на том месте, где он будет находиться. Если котел будет уже жестко зафиксирован, то придется столкнуться с трудностями, а при сохранении пространства для маневра оказывается гораздо проще.

Нужно обязательно первую трубу закреплять, чтобы дымоход не оказывал давления на котел, на его газоход, в противном случае, может попортиться сварка, и он потечет. Дымоход лучше закрепить. Крепежи должны идти через максимум 3 метра.

Минимальная высота трубы должна соответствовать мощности котла. Точно высчитать её без наличия специального прибора невозможно, минимально допустимую высоту, можно определить при зажигании котла. То есть если помещение невозможно за 2 часа разогреть до 90 градусов, то значит, не хватает тяги, следовательно, нужно увеличить высоту  дымохода. Дымоход должен быть на 50 см выше конька здания, находящегося ближе 10 метров от дымовой трубы. Дросселем задан диаметр дымохода, менять его категорически нельзя.



Отопительная система



Систему отопления должны устанавливать специалисты. Расчет при этом исходит из  того,  чтобы ваше помещение могло нагреваться при самой низкой температуре в отопительный период на улице, выше, чем 16 градусов тепла. Если ваша система готова дать температуру выше 16 градусов, то она подходит для работы. Насос рассчитывается по трем характеристикам:

  1. Диаметр насоса, должен соответствовать диаметру патрубка обратки, иначе не получится обеспечить работу котла до 100%
  2. Высота подъема воды вертикально, от начала выхода и до самой высокой точки
  3. Длина трубопровода по горизонтали



Топливо



  1. В котлах Гейзер можно использовать топливо  влажностью до 50%, в отличие от более требовательных котлов иностранного производства, где допустимый процент влажности не должен превышать  35%.  Первым делом необходимо организовать топливный склад, хотя бы просто навес, чтобы на топливо не попадала влага. И лучше приобретать больший объем, чтобы оставалось два месяца на сушку.
  2. Плотность закладки: не должно быть больших промежутков между кусками, в этом случае они сложно загораются друг от друга, котел может начать задыхаться и показывать нестабильную работу. Подавать лучше как можно меньше промежутков между кусками топлива внутри топки. Идеальный вариант – это когда топливо на 10 см меньше глубины топки и укладывается друг на друга. Крупнокусковое сырье дольше горит, реже нужно подкидывать, легче регулировать мощность работы.



Паспорт «Гейзер»

Сертификат котлов ГЕЙЗЕР



Монтаж твердотопливного котла в Тюмени под ключ

Данная статья посвящена проблеме выбора твердотопливного котла. Прочитав ее, вы будете точно знать, на что обращать внимание при выборе оборудования для отопления.

Современные твердотопливные котлы могут использовать в качестве топлива: дрова, брикеты, пеллеты, уголь или опилки

Ситуации, когда организовать отопление частного дома с помощью стандартного газового котла невозможно, не так уж и редки. Производители в этих случаях предлагают многочисленные вариации твердотопливных котлов для отопления частного дома: от пиролизных до традиционных с использованием в качестве топлива дров, специальных брикетов, пеллет, угля или опилок.

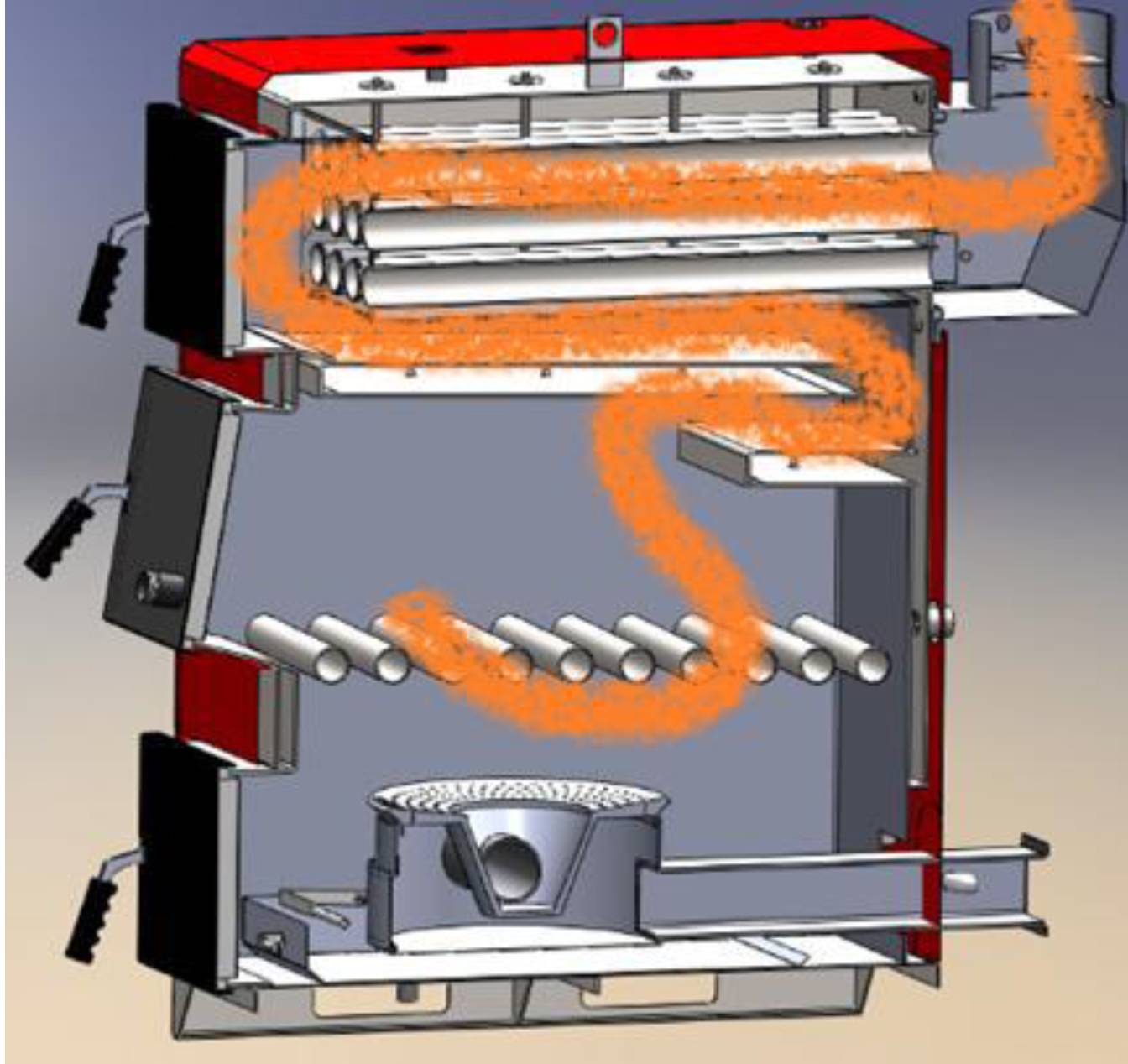

Конструкция твердотопливного котла

В стандартном варианте агрегат включает в себя:

  • Загрузочный бункер.
  • Топку.
  • Зольную камеру.
  • Водяную рубашку.
  • Колосники.
  • Патрубки для подключения к системе отопления.
  • Заслонки.
Твердотопливный котел

Более сложные конструкции дополнительно содержат вентиляторы и блоки управления. Автоматика отвечает за своевременную подачу топлива и кислорода в камеру сгорания, поддержание заданного температурного режима.

Лучшие варианты минимизируют потери тепла с выбросом продуктов сгорания на улицу. А топка получает воздуха больше, чем нужно для горения. Достигается это за счет встроенного регулятора. В его задачу при отоплении частного дома входит «затягивание» прохладного или холодного воздуха с улицы в дымоход. В результате тепло не уходит, а максимально остается в топке. При монтаже котлов следите, чтобы дымоход оставался предельно холодным. Вы получите максимальный КПД от оборудования.

Пиролизные твердотопливные котлы

Характерная особенность качественного пиролизного котла — наличие автоматического регулятора тяги. При срабатывании регурятора через нижнее окно под колосники «затягивается» кислород, обеспечивающий процесс горения. Как только пламя достигает определенной силы, нижнее окно закрывается, чтобы в камеру не поступал излишний кислород.

Промышленность предлагает твердотопливные котлы как с автоматической регулировкой тяги, так и с ручной. В последнем случае пользователь сам контролирует температурный режим в доме.

При монтаже пиролизных котлов выбирайте агрегаты с дополнительной камерой сгорания для углекислого газа, вырабатываемого при первичном сжигании топлива. Вы не только уменьшите выбросы в атмосферу, но и повысите КПД.

Как выбрать твердотопливный котел


Помимо мощности, предполагаемого топлива, наличия дополнительного контура ГВС учитывайте тип загрузки дров или угля. Не все имеют возможность выделить отдельное помещение под твердотопливный котел.

Если дверцы ведут непосредственно в топку, отсутствует специальный загрузочный бункер, то часть дыма будет неизменно оказываться в помещении. У многих это вызывает неприятные ощущения.

Производители в большинстве модификаций средней и низшей ценовой категорий загрузочные дверцы располагают сверху или сбоку. Первый вариант более предпочтителен.

Выбирая твердотопливный котел для отопления частного дома, предусмотрите небольшой запас мощности. Так вы будете уверены, что даже в самые сильные морозы не останетесь без тепла.

Монтаж твердотопливных котлов в Тюмени

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

принцип работы пиролизных котлов, преимущества и недостатки

Об экономном и эффективном отоплении мечтает каждый. Повезло больше тем, кто имеет возможность подключить газовое отопление. А остальные делают выбор между электрическими и твердотопливными котлами.

Твердотопливный котел подходит тем, кто имеет возможность постоянно подкидывать топливо. Если же у вас нет такой возможности, то применение такого котла будет проблематичным. Современные модели изготавливаются с более удобной системой подкладки топлива. Твердотопливные котлы не требуют больших средств на отопление.

В зависимости от типа топлива и температуры в помещении на одной закладке топливо может гореть от 8 до 24 часов. Котлы, работающие на пеллетах можно проверять 1 раз в месяц. В таком оборудование подача топлива происходит автоматически.

Но, несмотря на все преимущества, такие котлы требуют подключения электричества. И стоит такое оборудование дорого. Есть некоторые модели котлов, которые могут работать на любом виде топлива, а также на строительном мусоре.


Содержание:

  1. Пиролиз
  2. Преимущества и недостатки
  3. Принцип работы пиролизных котлов

Пиролиз

Давно уже стало известно, что сжигание древесины не является лучшим способом. Более эффективным является сжигание древесного угля. Поэтому многие предпочитают в качестве топлива использовать уголь. Пиролиз является процессом распада органических веществ под действием высокой температуры.

К материалу, который подвергают пиролизу, ограничивают поступление кислорода. Делают это для того чтобы термический распад материала не превратился в простое сгорание.

Раньше для ограничения поступления кислорода использовали угольные ямы. Но у такого способа есть недостаток: при первичном горении энергия уходила впустую.

Но на сегодняшний день появились устройства, которые помогают использовать всю энергию. Такими являются пиролизные твердотопливные котлы и газогенераторы.

Преимущества и недостатки

При недостатке кислорода происходит активное выделение газов. Для того чтобы обеспечить эффективную работу котла необходимо оборудовать его автоматикой. Она управляет процессом: ограничивает подачу кислорода после разгорания дров и контролирует процесс в двух камерах.

Главным недостатком пиролизного котла является обязательное наличие электропитания. При проблемах с электричеством вы останетесь без отопления.

Пиролизные котлы, которые предназначены для работы на древесине, могут еще сжигать брикеты.

Еще одним достоинством пиролизного котла является: при горении пиролизные котлы контактируют с углеродом. На выходе из котла в результате этого процесса дым состоит из паров воды с некоторыми примесями и углекислого газа. При применении в качества топлива дров выходить в атмосферу углекислого газа будет в 3 раза меньше. При использовании угля выбросов углекислого газа будет примерно в 5 раз меньше.

Еще к достоинствам пиролизных котлов можно отнести: малое количество образования сажи. Дожиг газа и содержащихся в нем микрочастиц является положительным моментом.
В пиролизных котлах образуется малое количество золы. А так как сажи и золы немного, то нет необходимости производить частую чистку оборудования. А это является немаленьким плюсом отопительного котла.

Отопительные котлы прямого сгорания имеют невысокйи коэффициент полезного действия. Он составляет обычно от 60 до 65%. А в пиролизных котлах КПД составляет от 80 до 90%.

Но есть еще достоинства у данного отопительного оборудования:

  • В пиролизном процесс можно регулировать работу и оставить 30% мощности или же разогнать все 100%. А автоматика в свою очередь регулирует процесс и при этом происходит экономия топлива до 40%. В обычных котлах прямого сгорания необходимо открывать дверцы, заслонки и поддувала. И делать это необходимо самостоятельно.
  • Камера для загрузки топлива может располагаться под камерой дожига, над или под ней.

Пиролизные котлы могут иметь разную конструкцию. В некоторых моделях камеру дожига устанавливают над первичной, а в других под ней. Но и выпускаются модели где ее устраивают за первичной топкой. А также модели разделяются по подаче воздуха. В некоторые котлы воздух поддается не через колосник, а подается сверху. Таким образом, процесс горения замедляется. Но все эти нюансы являются разновидностью одной технологии.

Принцип работы пиролизных котлов

Пиролизная камера таких котлов похожа на топку обычной печи. В качестве топлива можно использовать: опилки, пеллетные гранулы, дрова, торфяные или древесные брикеты. В загрузочное окно на огнеупорную решетку помещается твердое топливо. Такая решетка имеет название колосник. Он обеспечивает приток к топливу первичного воздуха.

Топливо необходимо поджечь, а затем нужно ждать пока все топливо не охватиться пламенем. Таким образом, газогенераторный котел выйдет на режим. Именно это и отличает обычные котлы и печи прямого сгорания от пиролизных котлов.

После того как пиролизный котел выйдет на режим доступ первичного воздуха ограничивается. Поэтому горение практически останавливается. Горит только небольшая часть топлива. Тепло, которое выделяется при сгорании небольшого количества топлива, хватает на разложение остального объема топлива с выделением пиролизного газа.

Пиролизный газ обычно самотеком попадает во вторичную камеру, где осуществляется подача вторичного воздуха. При контакте с кислородом нагретый газ сразу вспыхивает и горит с выделением большого количества тепла. Газ может быть нагрет больше 300оС. Таким образом, происходит нагрев носителя тепла.

Популярными пиролизными котлами являются немецкие котлы Bosch и чешские котлы Atmos. Хоть такое оборудование и имеет немаленькую стоимость, но они отличаются своими высокими техническими характеристиками и большим сроком службы.

Читайте также:

энергоэффективное отопительное оборудование: поставка, монтаж, сервис

Приглашаем в демонстрационный зал салона отопительного оборудования «АТМОС», где представлены пиролизные котлы длительного горения ATMOS, пеллетные автоматические котлы ATMOS, накопительные косвенные и комбинированные бойлеры DRAZICE, солнечные панели, вакуумные коллекторы и тепловые насосы REGULUS, теплоаккумуляторы DRAZICE, напольные газовые котлы ATTACK, насосные группы быстрого монтажа REGULUS и многое другое, необходимое для качественного монтажа и установки твердотопливных и газовых котлов.

Доступные цены, рассрочки, акции, скидки — множество выгодных предложений от импортера чешского отопительного оборудования.


ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТОР


Акции

Давно хотели купить надежный бойлер косвенного или комбинированного нагрева? Предлагаем купить чешский водонагреватель DRAZICE со скидкой -5% от стоимости, указанной на сайте в рассрочку без процентов на 4 месяца! Условия рассрочки ТУТ. Выбирайте в каталоге водонагреватель косвенного или …

подробнее

Приглашаем посетить наш стенд на выставке «ВОДА И ТЕПЛО» и оформить заказ на отопительное оборудование ведущих европейских брендов: ATMOS (Чехия) – пиролизные и пеллетные котлы длительного горения; MORA-TOP (Чехия) – электрические котлы; DRAZICE (Чехия) – комбинированные , косвенные и электрические …

подробнее

До лета осталось 39 дней! Но уже с апреля плоские солнечные коллекторы REGULUS KPS1 эффективно работают на нагрев горячей воды. Мы предлагаем использовать солнечную энергию с помощью плоских солнечных коллекторов REGULUS для приготовления горячей воды. Купить чешский солнечный коллектор KPS1 …

подробнее

Новое на сайте

Часто при выборе водонагревателя потребитель оценивает стоимость и базовые характеристики, оставляя без внимания немаловажные, на первый взгляд, параметры. Однако именно они способны повлиять на эффективность и качество приобретаемого изделия. Быстрый переход: 1. Виды водонагревателей. 2. Как

подробнее

В нашем климатическом поясе отопление является насущной необходимостью. Не просто так в городах выросли громады теплоэлектроцентралей (ТЭЦ), районных котельных и прочих больших и малых тепловых станций. На большинстве предприятий режим работы собственных котельных и ТЭЦ неразрывно связан с

подробнее

При выборе электрического котла помимо мощности необходимо обратить внимание на следующие вопросы: 1. Из какого материала изготовлены ТЭНы? 2. Есть ли ротация ТЭНов и почему эта функция необходима? 3. Какой насос установлен в электрическом котле? 4. Можно ли заливать «Теплый дом» в электрокотел? 5.

подробнее

Ниже приведены наиболее частые вопросы владельцев водонагревателей по эксплуатации и обслуживанию бойлеров DRAZICE. 1. Для чего необходимо устанавливать предохранительный клапан? 2. Как установить обратный клапанан в комбинированных бойлерах? 3. Почему горячая вода может иметь запах? 4. Как слить

подробнее

С 2021 года бойлер комбинированного нагрева DRAZICE OKC 200/1м² объемом 200 литров выпускается в новом современном дизайне с усовершенствованными пластиковыми крышками и держателями для удобной эксплуатации бойлера. Купить комбинированный бойлер DRAZICE OKC 200/1м² в новом дизайне!

подробнее

ИСПОЛЬЗОВАНИЕ СОЛНЕЧНОЙ ЭНЕРГИИ Солнечная энергия представляет собой большую часть энергии, которая находится и используется на Земле. Количество солнечной энергии, ежегодно поступающей на Землю, варьируется в Европе от 900 кВт/ч/м2 на севере до примерно 1500 кВт/ч/м2 на юге. Солнечные тепловые

подробнее

ООО «Торговый дом «Атмос» ООО «Торговый дом «Атмос» — официальный дилер в Беларуси торговых марок — ATMOS , DRAZICE , ATTACK , REGULUS, HANSA . г. Минск, ул.Каменногорская, 47, офис 4 +375 29 374-13-45 +375 29 604-04-11 тел.+375 17 323-69-47 Демонстрационный зал широкого ассортимента

подробнее

Решение купить пеллетный котел ATMOS основывается на главных аргументах — полная автоматизация процесса отопления, надежность, автономность, комфорт, эффективность и экономичность. Пеллетные автоматические котлы ATMOS — это: широкий диапазон мощности — от 15 кВт до 80 кВт. цельносварной

подробнее

Эквитермальное управление ATMOS ACD 03 и 04 — это новый элемент управления с сенсорным цветным дисплеем, позволяющий легко управлять котлом и системой отопления интуитивно понятным способом в соответствии с последними тенденциями. Блок управления ACD 03 предназначен для дополнительной установки в

подробнее

Реактор пиролиза — обзор

8.4 Нагрев реактора пиролиза

Для нагрева реактора пиролиза до повышенной температуры для преобразования исходных материалов в биомасло необходим большой тепловой поток. Обычные внешние источники тепла (газовый нагреватель или электрический нагреватель) использовались в течение последних двух десятилетий для пиролиза биомассы [39,40]. Как правило, существует три метода подачи тепловой энергии в реактор, а именно система автотермического нагрева, система косвенного нагрева и система прямого нагрева.Характеристики некоторых подходов к обогреву представлены в таблице 8.2.

Таблица 8.2. Некоторые распространенные источники тепла и их характеристики

Методы нагрева Примечания
Биомасса / NG Этот процесс косвенного нагрева является экзотермическим по своей природе, вызывает загрязнение окружающей среды и приводит к образованию сажи и кокса. Трудности быстрого изменения температуры для предотвращения теплового разгона.
Электрический нагреватель Внешняя электрическая нагревательная печь используется для нагрева исходных материалов внутри реактора пиролиза и самого реактора.
Обогрев MW Материал, поглощающий микроволны (диэлектрический материал), вместе с сырьевыми материалами внутри камеры пиролизного нагрева непосредственно поглощает электромагнитную волну в виде тепловой энергии и передается по материалам посредством молекулярного взаимодействия с электромагнитным полем.
Индукционный нагрев Питающие вещества в камере для нагрева поглощают тепло из магнитного поля, создаваемого пропусканием переменного тока через индукционную катушку внутри камеры.

В методе автотермического нагрева тепловой поток, необходимый для пиролиза, обеспечивается частичным сгоранием исходных материалов и образованием биоуглерода. Этот метод снижает количество образования полукокса, поскольку тепло, необходимое для пиролиза, вырабатывается за счет сжигания самого биоугля, что снижает стоимость топлива. С другой стороны, в случае метода прямого нагрева горячий газ-носитель или твердый теплоноситель вводится в реактор, и исходные материалы поглощают тепло для разложения.Горячий газ-носитель выделяет CO 2 и H 2 O во время реакции горения, что приводит к снижению концентрации газа и теплотворной способности масла. Кроме того, использование твердого теплоносителя увеличивает выход масла, однако ухудшает качество масла из-за попадания большого количества пыли [41]. В отличие от метода прямого нагрева, при косвенном нагреве реактор нагревается от внешнего источника энергии, где тепло вырабатывается за счет сжигания нагревателя и электрического нагревателя биомассы или природного газа (ПГ).Тепло передается сырью через стенку реактора по принципу теплопроводности и конвекции. На выход масла и эффективность этой системы нагрева влияют теплопроводность материала реактора, коэффициент температуропроводности и температурный градиент между поверхностью реактора и центром материала внутри камеры нагрева. Эти ограничения ограничивают быстрый нагрев биомассы и приводят к значительным потерям входящей энергии.

Следовательно, система косвенного нагрева менее эффективна; однако он производит менее разбавленный газ по сравнению с прямым методом.Это снижает выход масла, а также увеличивает производство полукокса, что вызывает коксование и засорение системы [42]. Кроме того, неравномерный характер температурного профиля вызывает нежелательную вторичную реакцию в различных частях реактора пиролиза, которая производит токсичные соединения [43,44]. Напротив, этот метод нагрева имеет преимущества, заключающиеся в одновременном получении высококачественного газа для автоклавирования из самых разных размеров частиц. С начала 2000-х годов пиролиз с микроволновым (MW) нагревом привлекает внимание исследователей, чтобы преодолеть ограничения обычного внешнего нагрева реактора пиролиза.В 2001 году этот метод был впервые применен при пиролизе пластиковых отходов [45]. Применение СВЧ-нагрева в пиролизе значительно сокращает количество потребляемой энергии и время, необходимое для процесса пиролиза, благодаря прямому и быстрому нагреву. Он также предлагает преимущества равномерного нагрева и меньших габаритов оборудования. Кроме того, метод улучшает эффективность системы, а также качество продуктов пиролиза. СВЧ-нагрев увеличивает выход высококачественного продукта при сокращении времени реакции [46,47].Однако основными проблемами, связанными с этим методом, являются: другой подход к проектированию, учитывающий диэлектрические свойства биомассы и сложность в механизме теплопередачи и передачи, а также в химических реакциях внутри различных секций камеры нагрева. Другой электромагнитный нагрев, индукционный нагрев, становится популярным в нагреве реактора пиролиза из-за его высокой скорости нагрева и высокой эффективности, хотя этот метод менее гибкий и требует больших затрат энергии и затрат [48].

Из предыдущего обсуждения ясно, что для работы системы пиролиза, которая включает потребление обычного топлива, требуется постоянный источник энергии. Это означает, что для получения относительно менее качественного топлива расходуется топливо высокого качества. Нагрев реактора обычным топливом не является экономическим подходом к производству биомасла. Поэтому реакторное отопление с помощью другого возобновляемого источника, такого как солнечное отопление, было бы отличным выбором.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Паровой котел

для пиролиза отработанных шин

Этот новейший современный процесс установки котла — что это? Надежная установка котла, установка котла, заявили водяной арматуре, счетчикам и т. Д. Какой хочешь установить прибор, или очень большой проект.Многие люди не одобряют установку котла, поэтому мы ищем профессионального установщика для установки. На самом деле процесс установки котла все еще не очень сложен, пока вы думаете, идете согласно своим соответствующим процессам, установка котла сможет достичь вашего душевного спокойствия. 1. Подготовка: Перед установкой котлов, котла необходимо быть готовым к установке необходимых инструментов и материалов, а также проверить количество этих инструментов и материалов на соответствие, хорошее ли качество зазора, работы и т. Д., А также сделать это. соответствующие инструкции или руководство по эксплуатации готовы, не знаю, где одна из сторон их прочитала.2. Установите котел — насос — трубу: чтобы определить материал, хорошее место установки котла и установку необходимого котла, можно установить котел, когда котел должен быть установлен на котле для проверки его допуска до. Кроме того, чтобы обеспечить точное расположение котла при планировании установки, перед установкой необходимо сделать наилучшее положение, чтобы обеспечить установку на месте. После установки котла, следующая установка насосов и труб, установка после хороших трубопроводных насосов завершена базовая установка котла.

13-го числа этого месяца, провинция Цзянсу, провела рабочее совещание по контролю за загрязнением воздуха, выполняя основные цели и задачи в течение года, и запланировала следующий этап приоритетов с утра, чтобы способствовать строгому контролю за загрязнением воздуха в этом году.

Во-первых, углубленная очистка промышленных загрязнений, осушение начинается с белого вдоль реки Янцзы угольного энергетического проекта для продвижения электроэнергии, стали, цемента, кокса, стекла, углерода, котлов, печей и других ключевых отраслей полной реализации преобразования сверхнизких выбросов, провинция в основном завершила металлургические предприятия агломерационной машины сверхнизкое преобразование выбросов, цемент, кокс, стекло, углеродная промышленность для достижения пределов выбросов, установленных провинциальными требованиями.

3. Котел, работающий на рисовой шелухе, с верхней загрузкой, чтобы избежать поломки форсунки и вздутия реверсивной камеры.

4. Специальные манжеты для защиты дымовых труб от абразивной золы лузги.

Какой промышленный газовый промышленный газовый паровой котел подходит для парового котла пиролиза отработанных шин Что лучше? Независимо от того, неотделимы ли доиндустриальное производство и нынешнее промышленное производство от пара, разница заключается в том, что производство пара на основе угля в настоящее время происходит на основе газа.Теперь компании по закупке производителя газовых или паровых котлов должны быть основаны, а не просто рассматривать цену, из-за низкой себестоимости, затем предварительные закупочные расходы, хотя и немного низкие, но экономия на эксплуатационных расходах позже, чем это теперь тоже много. В последнее время промышленные производители для быстрых котлов советуют купить газовый паровой котел, причина для консультации с быстрым котлом, предварительно также проконсультировались со многими людьми, я думаю, что узнаваемость бренда быстрых котлов очень хорошая. Итак, для понимания этого, это продукт консультации для быстрого котла.После этого техник быстрых котлов для проведения подробного понимания промышленных предприятий, компания пришла к выводу, что четыре тонны газового парового котла должны удовлетворить производство. Для котлов необходимо проводить корпоративные закупки, чтобы лучше разбираться в деталях паровых котлов для промышленных газовых котлов.

Твердотопливный пиролизный котел | Серверная служба

Принцип работы, лежащий в основе работы пиролизного котла, принципиально отличается от принципа работы классического твердотопливного котла.На схеме ниже показаны основные конструктивные элементы пиролизного котла, а также принцип пиролизного сжигания и нагрева теплоносителя:

Внешний вид пиролизного котла мощностью 25-80 кВт

Как видно из вышеприведенной диаграммы, в пиролизном котле существует разделение фаз горения:

На первом этапе не дрова, а газ, который выделяется из древесины под воздействием высокой температуры и недостатка кислорода,
На втором этапе горит твердый остаток.

Достоинством пиролизных котлов является высокий КПД котлов данного типа, достигающий 85%, практически полное отсутствие золы и сажи, возможность регулировки мощности в диапазоне 100% -30% от номинальной мощности. Однако стоимость пиролизных котлов намного выше стоимости простых классических твердотопливных аналогов.

Установка твердотопливного пиролизного котла потребует тщательного соблюдения всех требований, включая высоту и внутреннее сечение дымохода. Параметры дымохода будут зависеть от типа и мощности котла.Наконец, они определяются в соответствии с ручным обслуживанием конкретного котла.

Важным обстоятельством является возможность дальнейшего подключения газа. Котел может быть как с одним контуром, так и с несколькими, также возможно использование одноконтурного котла с подключением котла. Твердотопливные котлы по конструкции топки могут быть стальными и чугунными, что тоже необходимо учитывать перед установкой — материал различается по весу. Котлы можно устанавливать как на стяжку — жесткое основание, так и непосредственно на фундамент.

Монтаж пиролизного твердотопливного котла должен производиться с соблюдением требований безопасности. Обязательное требование — вентиляционное и дымоходное оборудование в помещении, где установлен котел. В течение одного часа воздухообмен должен пройти трижды, без учета воздуха, который потребуется для горения. В этом помещении запрещено хранение легковоспламеняющихся и взрывоопасных веществ. Монтаж твердотопливного пиролизного котла следует осуществлять методом размещения котла на огнеупорной основе — металлическом листе толщиной до 0.6 мм или асбестовая плита толщиной не менее полсантиметра. Перед самим котлом к ​​полу крепится металлический лист размером не менее 0,5 х 0,7 м.

Котел необходимо устанавливать на расстоянии не менее полуметра от горючих конструкций. Проход между лицевой стороной котла и противоположной стеной должен быть не менее одного метра для нормального обслуживания агрегата. Зазоры в дымоходе и соединениях дымохода после подключения необходимо заполнить глиняным раствором или любым другим термостойким герметиком, чтобы избежать возникновения пожароопасной ситуации или неудовлетворительной работы котельного оборудования.При установке в качестве уплотнительного материала для резьбовых соединений желательно использовать льняную нить с пропиткой из белого цинка на льняном масле или свинцовом гудроне, а также ленту ФУМ. Допускаются и другие способы герметизации резьбовых соединений, которые могут гарантировать герметичность соединения.

Монтаж пиролизного котла на твердом топливе должен выполняться только специалистом!

Запрещается использовать воду из системы отопления для бытовых нужд во избежание выхода из строя котла, системы отопления и автоматических систем безопасности (может произойти коррозия защитной гильзы регулятора температуры воды).
Кипячение воды в отопительном котле и системе отопления запрещено, температура воды на выходе из котла не должна превышать 90 градусов. Если в системе произошел стук — из-за образования пара начались гидроудары, — тепло от топки необходимо отвести.
Очистить камеру котла можно только после того, как она полностью остынет.

Если Вам необходим качественный монтаж твердотопливного пиролизного котла — звоните нам по телефонам Ташкента:

+998 (71) 207-33-32

Bio oil

Благодаря интегрированной технологии пиролиза котел с псевдоожиженным слоем на электростанции представляет собой потенциальный биоочистительный завод, обеспечивающий новый бизнес-потенциал.Биомассы на основе древесины хорошо подходят в качестве сырья для бионефти. Это может заменить ископаемое топливо и сократить выбросы парниковых газов. Другие будущие возможности включают использование бионефти в качестве сырья для различных химических продуктов и транспортного топлива.

Экономически выгодная концепция

Пиролиз — это термическое разложение органического материала в бескислородной среде. Газ, который образуется при пиролизе биомассы, конденсируется в бионефть, которая является альтернативой жидкому ископаемому топливу в e.грамм. производство тепла и пара.

Концепция

Valmet объединяет процесс пиролиза с существующим котлом. Требуется лишь незначительное дополнение к существующему оборудованию котельной по сравнению с автономной установкой по производству биомасла. Еще одно преимущество — отличная энергоэффективность процесса. Он может использовать побочные продукты, которые электростанция не использовала бы иначе, например тепло в процессе сушки биомассы, а также при производстве электроэнергии и централизованного теплоснабжения. Поставщики централизованного теплоснабжения являются одной из основных целевых групп.

Valmet — ваш универсальный магазин

Valmet имеет ноу-хау и опыт всего процесса производства биомасла. Сюда входят как поточные, так и автономные анализаторы, а также анализаторы влажности мгновенного сырья. Valmet также предлагает полную цепочку конечного использования от резервуара до штабеля, включая специально разработанные и оптимизированные типы горелок. Мы — ваш универсальный магазин для комплексного пиролиза и биомасла.

Первый в мире комплексный завод по производству биомасла

Valmet поставила первый в мире завод по производству биомасла на коммерческой основе.Он расположен в Йоэнсуу, Финляндия, и был передан Fortum в июне 2015 года. Производство биомасла было объединено с котлом ТЭЦ, и завод имеет годовую производственную мощность 50 000 тонн биомасла.

Что такое пиролиз? : USDA ARS

Что такое пиролиз?

Введение Наши исследования Что такое пиролиз? Исследователи бионефти

Объекты Наши партнеры Публикации в новостях Ссылки

Что такое пиролиз?

Пиролиз — это нагревание органического материала, такого как биомасса , в отсутствие кислорода.Из-за отсутствия кислорода материал не воспламеняется, но химические соединения (например, целлюлоза, гемицеллюлоза и лигнин), составляющие этот материал, термически разлагаются на горючие газы и древесный уголь. Большинство этих горючих газов может конденсироваться в горючую жидкость, называемую пиролизным маслом (бионефть), хотя есть некоторые постоянные газы (CO 2 , CO, H 2 , легкие углеводороды). Таким образом, пиролиз биомассы дает три продукта: один жидкий, био-масло , один твердый продукт, биоуглерод и один газообразный (синтез-газ).Доля этих продуктов зависит от нескольких факторов, включая состав сырья и параметры процесса. Однако при прочих равных условиях выход биомасла оптимизируется, когда температура пиролиза составляет около 500 ° C и скорость нагрева высока (т.е. 1000 ° C / с), то есть в условиях быстрого пиролиза. В этих условиях выход бионефти 60-70 мас.% Может быть достигнут из типичного исходного сырья биомассы с выходом биоуглерода 15-25 мас.%. Остальные 10-15 мас.% Составляют синтез-газ.Процессы, в которых используется более низкая скорость нагрева, называются медленным пиролизом, и биоуглерод обычно является основным продуктом таких процессов. Процесс пиролиза может быть самоподдерживающимся, поскольку сгорание синтез-газа и части бионефти или биоуглерода может обеспечить всю необходимую энергию для запуска реакции.

Схема процесса быстрого пиролиза.

Био-масло представляет собой плотную сложную смесь кислородсодержащих органических соединений.Его топливная ценность обычно составляет 50-70% от стоимости топлива на нефтяной основе, и его можно использовать в качестве котельного топлива или преобразовать в возобновляемые виды топлива для транспорта. Его плотность составляет> 1 кг. L -1 , что намного больше, чем у исходного сырья биомассы, что делает его более экономичным для транспортировки, чем биомасса. Поэтому мы представляем модель распределенной обработки, в которой многие мелкомасштабные пиролизеры (например, в масштабах фермы) скрывают биомассу в бионефть, которая затем транспортируется в централизованное место для очистки. Наши исследования показывают, что при использовании в распределенных системах «в масштабе фермы», питающих центральную газификационную установку (для производства жидкостей Fisher Tropsh), одной экономии транспортных расходов достаточно, чтобы компенсировать более высокие эксплуатационные расходы и затраты на биомассу.

Распределенная переработка биомассы быстрым пиролизом.

Кроме того, произведенный биоуглерод можно использовать на ферме в качестве отличного средства для улучшения почвы, которое может связывать углерод.Биоуголь обладает высокой абсорбирующей способностью и, следовательно, увеличивает способность почвы удерживать воду, питательные вещества и сельскохозяйственные химикаты, предотвращая загрязнение воды и эрозию почвы. Внесение биоугля в почву может улучшить как качество почвы, так и стать эффективным средством связывания большого количества углерода, тем самым помогая смягчить последствия глобального изменения климата за счет связывания углерода. Использование биогольца в качестве улучшения почвы устранит многие проблемы, связанные с удалением растительных остатков с земли.

Изоляция углерода путем внесения в почву биоуглерода.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

*
