Порядок и условия установки розетки в деревянном доме



О монтаже электропроводки в деревянном доме мы уже писали. В этой статье речь пойдет об установке розеток на стену деревянного дома. Какие есть особенности, хитрости и секреты.

Пожаробезопасность

Единственным существенным отличием розеток в деревянном доме от таких же в бетонном – является повышенные требования к пожаробезопасности первых. Любой электроприбор, включенный в розетку, может вызвать нагрев её механизма, а также искру при выключении. И если в случае с бетонной стеной такие явления «прощаются» благодаря негорючести бетона, то дерево, даже обработанное надлежащим образом, остается горючим, а порой легковоспламеняющимся материалом. И если короткое замыкание в розетке квартиры приводит только к срабатыванию автомата, то в деревянном доме оно же может стать причиной возгорания.

Поэтому при монтаже розеток в деревянном доме – главное требование – пожаробезопасность.

Виды монтажа



В зависимости от того, выбрали вы открытую проводку в деревянном доме, или остановились на использовании скрытой, различается и порядок проведения работ по монтажу.

Монтаж розетки на открытой проводке

Открытая проводка в деревянном доме является довольно популярным способом организации электроснабжения. В случае, если вы используете ретро проводку – становится дополнительным элементом дизайна для вашего дома или дачи. Монтаж розетки в данном случае отличается от стандартного только наличием алюминиевого или асбестового листа между розеткой и стеной. Эта мера необходима для защиты дерева от попадания искры при замыкании или дуги при доставании вилки.

Открытая проводка и накладная розетка на деревянной стене
[sc name=img ]

В случае, если вы монтируете качественную ретро розетку, например фирмы Salvador, то такой лист не нужен, т.к. механизм такого устройства всегда изолирован от дерева фарфоровым дном.

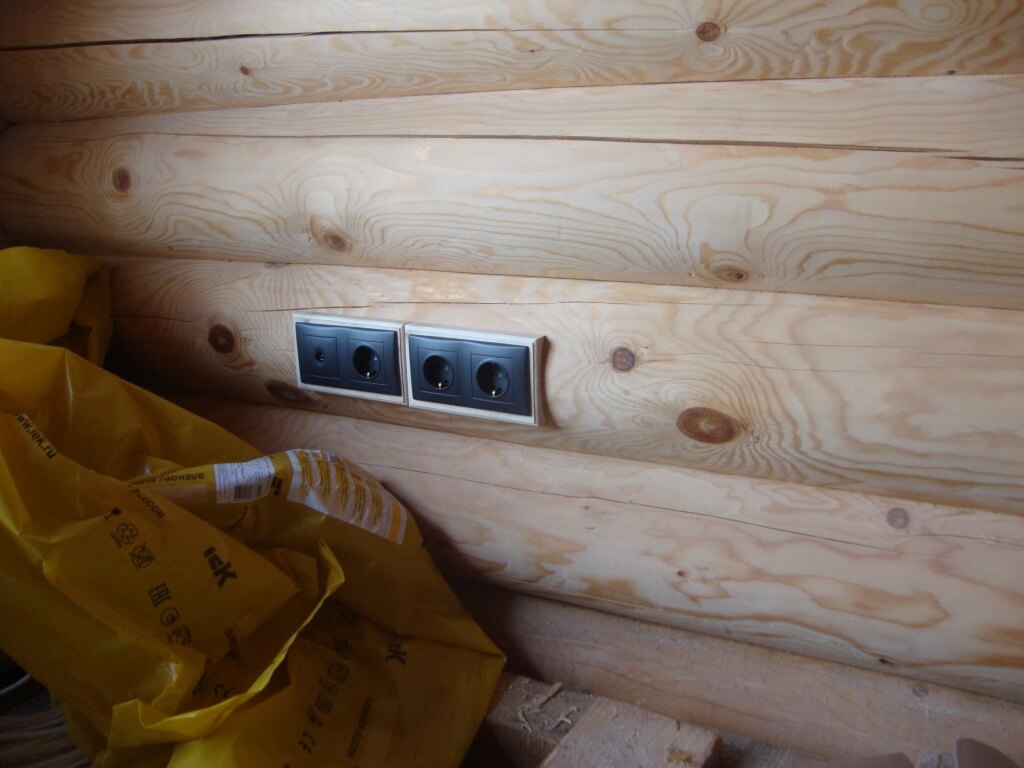

Монтаж на скрытую проводку

[sc:728*90 ]

Скрытая проводка в деревянном доме – дело весьма хлопотное, дорогое, требующее точного просчета и планирования наперед. Основное отличие в этой связи заключается в том, что место, в котором вы решили разместить розетку сегодня – завтра не может быть перенесено без нарушения эстетичности стены.

Монтаж скрытой проводки в доме из бруса
[sc name=img ]

Например, вы решили разместить розетку для холодильника в одном углу, а через год передумали и решили поставить холодильник в другом. С бетонной стеной этот вопрос решается довольно просто:

  1. Штробится стена;
  2. Делается новое отверстие в бетоне под розетку;
  3. Все шпаклюется, красится, заклеивается обоями

С деревянной стеной этот номер не пройдет. Вам придется снимать несколько досок, но это не всегда возможно, поэтому чаще всего разбирается целая стена или значительная её часть. Положить все доски обратно так, чтобы не было заметно получается далеко не у всех.

Поэтому, при планировании монтажа розеток на скрытую проводку в деревянном доме продумайте все возможные варианты размещения электроприборов, установите максимально возможное количество розеток изначально.

Монтаж отдельных розеток на деревянную стену также отличается от бетонных аналогов. Внутренняя розетка для скрытой проводки в деревянном доме должна монтироваться только в металлический стакан, чтобы избежать попадания искр на горючую поверхность древесины. Использование пластиковых подрезетных стаканов в этом случае запрещено.

Металлические стаканы для монтажа внутренних розеток в деревянную стену

Нужна новая внутренняя розетка в деревянной стене, что делать?

А ничего! Если на этапе строительства дома вы её не предусмотрели, то ничего вы уже не измените, есть только один толковый выход – взять кабель под цвет древесины и провести от щитка новую накладную розетку.

Розетки Lezard — низкокачественный пластмасс, огнеопасен

Если не хотите заморачиваться и делать подрозетники из металла или асбеста, то можно взять такие, корпус которых не поддерживает горение. Многие производители, например французский Легранд, пишет об этом прямо в инструкции, чтобы проверить пригодность пожаробезопасность конкретной марки, нужно поджечь её корпус и посмотреть, горит или нет. Если тухнет – можете смело устанавливать безо всяких дополнительных мер предосторожности.

Видео. Монтаж розетки в бревенчатую стену.

На видео показано, что стандартный стакан подрозетника монтируется в установленный ранее металлический стакан.



Как вызвать сантехника в Самаре Как установить электрический накопительный водонагреватель. Безнапорный проточный водонагреватель – как решение временных проблем с горячей водой. Плоский горизонтальный водонагреватель плюсы и минусы конструкции.

видео-инструкция по монтажу своими руками, особенности установки накладных, наружных изделий, выключателей, цена, фото

Статьи

Розетки и выключатели для деревянного дома должны иметь повышенную пожарную безопасность. Все электрические приборы при их подключении могут вызвать нагрев и искрение в данных приспособлениях.

Стены из камнеподобных материалов (бетон, кирпич, блоки), благодаря своей негорючести, это прощают. В большинстве случаев короткое замыкание тут ведет лишь к срабатыванию автоматики.

Электропроводка и розетки в здании из дерева имеют свои особенности.

Древесина, даже пропитанная антипиреном, достаточно легко воспламеняется. Поэтому все элементы электропроводки в домах из нее нужно дополнительно защищать.

Как выбрать провод

Строение провода ВВГ-нг/А.

Выключатели и розетки под дерево нужно подключать к специальным негорючим либо слабо подверженным воспламенению проводам.

Кабели для деревянных зданий

Ниже приводится таблица кабелей для построек из древесины.

Маркировка изделияМатериал проводаКоличество жилИзоляцияХарактеристики
ВВГ-нг/А

ВВГ-нг/П-А ВВГ-нг/LS

ВВГ-нг/П-LS.

Медь в виде цельных жил.2-5Двойная. Внутренний слой – из ПВХ, жилы окрашены в разные цвета. Внешний слой – негорючий пластиковый композит.Маркировка «нг» указывает на негорючесть. Литера «А» означает класс нераспространения горения по ГОСТу Р МЭК №60332/3/22. Буквы LS значат, что внешняя изоляция при высоких температурах и пожаре не выделяет хлористый водород и имеет низкое дымообразование.

Температура применения кабеля от – 50 градусов до +50.

NYMМедь в виде цельных жил.2-5Тройная. Внутренний слой окрашен в разные цвета, изготовлен из ПВХ. Слой средний состоит из полиолефиновой композиции, которая не содержит в себе галогены. Внешний слой – негорючий ПВХ. Производится по германской технологии «VDE». Кабель не горючий и соответствует требованиям ГОСТа №22483.
РКГММедь в виде жилы из множества переплетенных тонких проволок.1Двойная. Внешний слой – оплетка из стекловолокна, пропитанного термостойким лаком либо эмалью.

Слой внутренний – кремнийорганическая резина увеличенной прочности без галогенов.

Термостойкий и негорючий кабель. Может эксплуатироваться при температуре среды от -60 градусов до +180.

Обратите внимание!
Инструкция советует приобретать провода, изготовленные по Государственному Стандарту (ГОСТ), а не по Техническим Условиям (ТУ).
Конечно, во втором случае кабель обойдется вам дешевле, однако сечение его жил будет меньше, а изоляция тоньше.

Защита дополнительная

Провода следует укладывать в таких защитных трубках и каналах.

Установка розеток в деревянном доме должна сопровождаться мерами дополнительной защиты.

Провода следует прокладывать лишь в специальных кожухах. Они представляют собой гофрированные трубки из пластика, имеющие сечение 16-63 мм2. Внутри изделия расположена тонкая проволока из стали, служащая для протягивания кабеля.

Кроме защиты от механических нагрузок, пластик ограждает провод от термических воздействий, т.к. является материалом самозатухающим. Когда он подвергается действию высоких температур либо открытого пламени, он становится мягким, обволакивает расположенный в нем кабель. Затем отвердевает, тем самым защищая проводку.

Трубки производятся из разных видов пластика.

Каждый из них обладает своими особенностями.

Кабельные каналы под дерево.

  1. Поливинилхлорид является самозатухающим типом пластика. Изоляция из него для проводов используется лишь во внутренних помещениях. Материал выдерживает температуры от -5 градусов до +50. Обладает не очень высокой ударной прочностью. Трубки имеют серый цвет.
  2. Полиамид также имеет свойства самозатухания. Имеет хорошую стойкость к механическим нагрузкам, низким и высоким температурам, ультрафиолету. Может служить при температурах от -40 градусов до +75. Его можно применять и внутри помещений, и снаружи здания. Цвет изделий — черный.
  3. Полипропилен имеет высокую степень эластичности и ударной прочности, обладает влагостойкостью, долговечностью, термической устойчивостью. Температура эксплуатации – от -40 градусов до +105. Цвет изделий — синий. Устанавливая такие трубки своими руками, учтите, что материал не имеет достаточной стойкости к ультрафиолету.

Для внешней проводки под наружные розетки и выключатели под дерево можно использовать кабель-каналы. Это прямоугольные либо квадратные коробы, имеющие крышку.

Внутри них и монтируется кабель при открытом способе прокладки проводки в деревянном доме. Производятся каналы обычно из ПВХ. Обладают красивым внешним видом, могут иметь белый, коричневый цвет, рисунок древесины — это очень удобно, когда ставятся розетки под дерево сосна и пр.

Способы соединения

Сопрягать кабели в распределительных коробах нужно только надежными способами.

Исходя из того, какая разновидность проводов применяется, используются нижеследующие техники соединения.

  1. Скрутка пригодна для жестких одножильных изделий, выполненных из одного и того же металла.
  2. Скрутка и последующая спайка узла оловом оптимальна для жестких одножильных и мягких многожильных проводов
  3. Скрутка с дальнейшим закреплением кабеля медной либо медно-луженой гильзой отлично подойдет для мягких многожильных изделий.

Внимание: медь с алюминием соединяются только через латунные колодки.
Непосредственный контакт двух металлов приведет к быстрому отгоранию скрутки.

Выбор розетки

Карболитовое приспособление имеет керамический сердечник.

Накладные выключатели и такие же розетки могут быть пластиковыми (дешевый вариант) либо карболитовыми. Для деревянного дома лучше подходят последние, ибо способны выдержать более сильный нагрев.

Когда контакт розетки и вилки плохой, то между ними начинается искрение. От него сердцевина устройства разогревается.

Если розетка пластиковая, она вследствие этого начнет плавиться, что может впоследствии вызвать пожар. Поэтому и нежелательно приобретать недорогие изделия из пластмассы. Пускай цена карболитовых розеток выше, зато они имеют высокий уровень термостойкости.

Они комплектуются медными контактами и фарфоровым сердечником, которые могут выдержать очень сильное нагревание, перепады напряжения до 250 В и силу тока до 6 Ампер. Учтите, что для кухонного помещения нужны более мощные устройства, выдерживающие до 10 Ампер, потому как в нем расположено много бытовых электроприборов.

Обратите внимание!
Сейчас можно осуществлять монтаж розеток в деревянном доме современным способом.
Эти модели не нуждаются в скрутке проводов.
Достаточно концы кабеля зафиксировать в клеммах.
Благодаря этому проводка и сердечник устройства не будут перегреваться.

Способы проводки и конструкция устройства

При скрытой проводке розетки встраиваемого типа монтируются в металлические гильзы.

Смонтировать розетки можно, используя несколько методов, которые зависят от способа укладки проводов.

  1. Скрытая проводка укладывается в ходе сборки каркаса деревянного дома. Монтируется она для общей и пожарной безопасности в пластиковых либо металлических трубках.

    Открытая электропроводка.

  2. При использовании скрытого типа проводки применяются розетки встраиваемого типа. В точках установки необходимо вырезать отверстия для их сердечника. Чтобы обеспечить пожарную безопасность, в отверстия нужно вставить металлические гильзы.

Накладные приспособления, окрашенные под фактуру дерева.

  1. Второй вариант – открытая проводка, с ней применяются накладные розетки под дерево. Главное тут – использовать металлические или пластиковые кабель-каналы для проводов, а точки установки розеток защищать асбестом либо алюминием. Для увеличения эстетичности такая продукция часто красится под цвета и фактуру дерева. Поэтому и розетки следует выбирать оформленные в той же стилистике.
  2. Способ третий предусматривает комбинированный монтаж приспособлений. Он применяется тогда, когда строительство дома завершено, однако уже поставленных розеток мало. Тогда провода укладываются под деревянными напольными, потолочными плинтусами либо иным скрытным методом. Далее монтируются деревянные розетки и выключатели или карболитовые.

Обратите внимание!

Такой метод требует применения кабеля в тройной изоляции, защищающей от коротких замыкания и возгораний.
Кроме этого, проводка должна быть неразрывной, запрещено категорически применять распаечные коробы, а также наращивать кабели.

Монтаж устройств

Схема проводки.

  1. Составьте схему проводки, укажите на ней местоположение электроприборов, розеток и выключателей.
  2. Смонтируйте на месте распределители и разметьте точки установки всех приспособлений.
  3. Далее можно начинать укладывать провод.
  4. При полной обшивке внутренних стенок для укладки кабеля следует использовать пластиковые либо металлические трубки (они не должны быть заполнены более чем на 40 процентов).
  5. На участках соединения проводов ставятся распределительные коробы открытого типа.
  6. При прохождении кабеля через стенки на этих местах монтируются металлические гильзы, комплектуемые заглушками.
  7. Срезы проводов следует зачищать, а концы отшлифовывать. Так вы пресечете вероятность повреждения изоляции заусенцами.
  8. Трубки к стенам крепятся хомутами. К металлическим гильзам они фиксируются при помощи развальцовки.
  9. Разделка провода осуществляется в распределительном коробе при запасе длины не менее 20 сантиметров.
  10. Жилы проводки в коробках сопрягаются при помощи скрутки, которая изолируется колпачками СИЗ.
  11. При разделке проводов и подсоединении к ним розеток, выключателей, электроприборов следует соблюдать цветовую маркировку жил.

На фото — контакты для подключения розетки.

При укладке трехжильного кабеля в розетку подсоединяют все три провода. Желтая либо зеленая жила фиксируется в заземляющем контакте, остальные — на питающих контактах.

На профессиональных схемах установки розеток жилы обозначаются так:

  • N указывает на ноль, его провод в большинстве случаев окрашен в синий цвет;
  • PE — это заземление, жила желтая, зеленая либо желто-зеленая;
  • Литера L указывает на фазу, провод белого цвета.

Подсоединение розетки.

Выключатели монтируются таким же образом, что и резные розетки из дерева либо других материалов.

Вывод

Розетки в зданиях из дерева должны быть максимально защищены от возгорания. Проводка к ним должна прокладываться специальными кабелями. Видео в этой статье дополнит предложенную читателю информацию.

монтаж электропроводки, открытый или скрытый

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

  • 1 Требования к электропроводке в деревянном доме
  • 2 Правила
  • 3 Подготовка проекта электроснабжения
    • 3.1 Выбор кабеля
    • 3.2 Выбор устройств и автоматики для щита
  • 4 Пошаговая инструкция по подключению
    • 4.1 Устройство заземления
    • 4.1 Установка заземления щита 8
    • 4.3 Ввод силового кабеля в помещение
    • 4.4 Прокладка кабелей и их подключение
    • 4. 5 Установка выключателей и розеток
    • 4.6 Способы прокладки открытой проводки
    • 4.7 Скрытая электропроводка в деревянном доме
  • 5 Ошибки при монтаже
  • 6 Испытание электропроводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию — быть безопасной . Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете устранить риск возгорания, если будете соблюдать основные требования:

  1. Правильный подбор материалов.
  2. Надежная изоляция.
  3. Возможность автоматического отключения питания.
  4. Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых зданий.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для щита

Цель подбора устройств автоматики защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

  • разработка проекта и определение суммарной мощности оборудования;
  • Выбор кабелей, устройств автоматизации и электроприборов;
  • Электроснабжение, подключение автоматических выключателей, электросчетчиков;
  • установка электрощита;
  • внутренняя проводка;
  • установка розеток, выключателей, светильников;
  • системный тест.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме можно выполнить несколькими способами:

  1. В гофротрубу из ПВХ;
  2. В металлическом шланге;
  3. В трубах или каналах из ПВХ;
  4. На кронштейнах;
  5. На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

  • Изгиб или ослабление питающего кабеля;
  • Крепление провода к деревянной конструкции, что запрещено правилами;
  • Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
  • установка распределительного щита слишком близко к месту ввода силового кабеля;
  • Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо проверить: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей. Надежность электросети должна быть максимальной, так как электропроводка требует повышенного внимания и регулярного контроля.

Статьи по теме:

10 правильных шагов при подключении электропроводки в доме

Поиск

Дата изменения:

шага, которые необходимо выполнить при подключении электропроводки в вашем доме

Электрическая система вашего дома представляет собой сложную систему, и знание того, как она работает, поможет вам стать более «полноценным домовладельцем». В некоторых районах домовладельцу, не имеющему лицензии, не разрешается подключать проводку к собственному дому из-за риска возгорания из-за неисправной проводки. Тем не менее, это все еще можно сделать под руководством лицензированного электрика. В других районах, особенно в сельской местности, вы можете свободно подключить свой дом.

Ниже приведены правильные шаги, которые необходимо выполнить при подключении электропроводки в вашем доме.

1. Отключение питания

Поиск потенциальных клиентов

  • Регион/страна
    Все регионы Африка      Бурунди      Джибути      Эритрея      Эфиопия      Кения      Руанда      Сейшельские острова      Сомали      Южный Судан      Танзания      Уганда Занзибар   Северная Африка      Алжир      Египет      Ливия      Марокко      Судан      Тунис   Южная Африка       Ангола      Ботсвана      Эсватини      Гамбия Маврикий      Мозамбик      Намибия      Южная Африка      Замбия      Зимбабве   Западная Африка      Бенин      Буркина-Фасо      Камерун      Кабо-Верде      Экваториальная Гвинея       Гиберия       Гвинея        Мали      Мавритания      Нигер      Нигерия      Сенегал      Сьерра-Леоне      ТогоАмерика    Бразилия   Канада Колумбия   Гавайи   Перу   США      Алабама      Аризона      Арканзас       Калифорния      Чикаго      Колорадо      Коннектикут      Флорида      Грузия      Айдахо       Иллинойс       Канзас      Кентукки      Лас-Вегас      Мэн      Мэриленд      Массачусетс      Майами       Мичиган      Миннесота      Миссисипи       Миссури       Монтана        Нью-Джерси      Нью-Мексико      Нью-Йорк      Северная Каролина      Огайо      Оклахома      Орегон      Пенсильвания      Южная Каролина      Теннесси      Техас Юта      Вирджиния      Вашингтон      Западная Вирджиния      Висконсин      Вайоминг Австралия Абу-Даби   Афганистан   Австралия   Азербайджан   Бахрейн   Бангладеш   Камбоджа    Китай q  Гонконг Иран     Ирия    В Индии сраэль   Япония   Иордания   Казахстан   Кувейт   Лаос   Ливан   Малайзия   Мьянма   Непал   Норвегия   Оман   Пакистан   Палестина   Филиппины   Катар   Саудовская Аравия   Сербия    Сингапур E   Южная Корея     Тайвань Узбекистан   ВьетнамЕвропа Албания   Австрия    Чехия   Дания   Финляндия   Франция   Германия   Греция   Венгрия   Исландия   Италия   Латвия   Нидерланды    Норвегия   Польша   Румыния   Россия   Шотландия   0008
  • Сектор
    Все секторыАссоциацииЗдания   Церкви/мечети/храмы   Центр обработки данных   Больница   Общежития   Гостиницы   Промышленные   Торговые центры/парки   Рынки   Музеи/театры      Хранение аккумуляторов   уголь   Сырая нефть   Распределение   Геотермальная энергия   Водород   Гидроэнергетика   природный газ   Ядерная энергия   Возобновляемые источники энергии   Солнечная энергия   Тепловая энергия   Энергия ветраОбщие Горное делоТехнологииТранспорт Аэропорты   Мосты   Железная дорога   Дороги   Морские порты   ТуннельТуннельОбращение с отходамивода и канализация   Резервуары   Поставка

Отключение электропитания — это первый шаг, который необходимо сделать перед подключением электропроводки в вашем доме. Попросите энергетическую компанию перенести подачу в ваш дом или отключить только от счетчика на стене или стороне вашего дома. Перед началом любой работы убедитесь, что он выключен.

2. Составьте письменную схему

Составьте схему подключения, на которой показано расположение коробки выключателя и путь проводов к каждой розетке.

3. Установите кабелепроводы

Начните с прокладки самых длинных проводов, чтобы избежать отходов в стенах, даже если вы не планируете использовать их сразу. Начинайте каждый провод наверху и протягивайте его в подвал. Таким образом, вы не используете лестницу, чтобы протолкнуть провод между этажами.

Вы также должны оставить не менее одного фута дополнительного провода на каждом конце на случай, если вам понадобится что-то передвинуть позже.

4. Ознакомьтесь с различными проводами.

Убедитесь, что вы понимаете, какого цвета провод должен идти и его назначение, чтобы избежать поражения электрическим током и обеспечить безопасность электропроводки в вашем доме. При монтаже проводов нужно различать части кабелей для электропроводки, неметаллический электрический кабель: наружную оболочку (оболочку) и внутреннюю.

5. Знать количество розеток

Определите, сколько розеток и выключателей будет подключено к одной цепи. Обычно в жилой зоне рекомендуется шесть розеток на 110-вольтовую цепь, в то время как на кухне, где приборы потребляют больше мощности, стандартно всего две на цепь.

6. Просверлите отверстия для проводов

Прежде чем сверлить какие-либо отверстия, убедитесь, что вы знаете, что находится на другой стороне стены/пола, чтобы не просверлить электрические провода, воздуховоды или водопроводные трубы. Продолжайте, просверливая отверстия 1-дюймовым сверлом в середине шпилек, где будут проходить ваши провода. Чем больше у вас розеток, тем безопаснее ваш дом.

7. Установите выключатель

Установите блок выключателя так, чтобы в будущем к нему был легкий доступ. Желательно расположение в подвале или подсобном помещении.

8. Протяните провода к розеткам

При прокладке электропроводки в вашем доме поместите моток провода рядом с коробкой выключателя и протяните провод в соответствии с вашей схемой к ближайшей розетке или выключателю для каждой цепи. Вы также можете провести провода прямо через коробку. Любые провода, торчащие из коробки, могут быть просто перекрыты сухими стенами или могут быть отрезаны от электрической коробки.

С помощью инструментов для зачистки проводов снимите внешнее пластиковое покрытие с концов проводов и прикрепите их в соответствии с инструкциями на коробке к каждой розетке, приспособлению или выключателю.

9. Установите цепи

Установите отдельные цепи для каждого комплекта проводки. Схемы должны соответствовать силе тока провода и назначению розетки.

10. Проверьте свою работу

Перед тем, как закрыть и сказать, что дело сделано, проверьте свою работу! Потяните за соединения, чтобы убедиться, что они безопасны.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
