Монтаж строительство вентиляции: Порядок проведения монтажа систем вентиляции при строительстве объектов капитального строительства

Порядок проведения монтажа систем вентиляции при строительстве объектов капитального строительства

Здоровье и работоспособность человека напрямую зависят от атмосферы, в которой он находится, от условий микроклимата и воздушной среды помещения, где он проводит своё время. Свежесть и чистота, температура и влажность воздуха в помещении обеспечивается системами кондиционирования и вентиляции. Поэтому, данные инженерные системы становятся всё более распространёнными. Они всё больше обуславливают комфорт нашей жизни.

Системы вентиляции создают условия для обеспечения технологического процесса или поддержания в помещении заданных климатических условий для высокопродуктивной работы человека. В первом случае система вентиляции будет называться технологической, а во втором – комфортной.

Технологическая вентиляция обеспечивает в помещении заданный состав воздуха, его температуру, влажность, подвижность в соответствии с требованиями технологического процесса. Особенно высоки эти требования в цехах таких производств, как радиотехническая, электровакуумная, текстильная, химико-фармацевтическая промышленность, хранилища сельскохозяйственной продукции, архивы, помещения, в которых хранятся исторические ценности (музеи, галереи, памятники старины), и др.

К вентиляционным технологическим системам относятся такие, которые обеспечивают пневмотранспорт сыпучих и легковесных материалов (мука, цемент, зерно и т. п.) или удаляют производственную пыль, выделяющуюся от пылящего оборудования (места пересыпки сыпучих материалов, выбивки в литейных цехах, конвейеры сыпучих материалов и т. п.). Эти системы называются аспирационными системами.

Комфортная вентиляция должна обеспечить благоприятные санитарно-гигиенические условия для работающих в этих помещениях людей.

Санитарные условия, или микроклимат, помещения характеризуются температурой внутреннего воздуха, температурой внутренних поверхностей ограждающих конструкций, относительной влажностью воздуха соответствует установленным нормам.

Сочетание указанных параметров, обеспечивающее наилучшее самочувствие и наивысшую работоспособность человека, называют комфортными условиями.

Требуемые метеорологические условия в помещениях должны быть обеспечены в рабочей зоне помещения или на рабочих местах. За рабочую зону принимают пространство высотой 2 м. от уровня пола или площадки, на которой находится рабочее место. Для нормального самочувствия человека необходимо, чтобы был обеспечен постоянный отвод выделяемого им тепла. Теплоотдачу человека в окружающую среду в большой степени зависит о температуры окружающего воздуха, относительной влажности, т. е. от метеорологических условий, создаваемых системами комфортной вентиляции.

Этапы монтажа вентиляции.

  1. Подготовительный этап: составление и согласование графика работ.
  2. Поставка оборудования и комплектующих для монтажа вентиляционной системы.
  3. Монтаж и сборка по этапам: монтаж труб вентиляции, соединение между собой, установка распределительных устройств, установка оборудования: вентиляторов, калориферов, увлажнителей, фильтров и т. д., присоединение воздуховодов к оборудованию, подключение питания.
  4. Тестирование и наладка.
  5. Сдача в эксплуатацию.

Если перед установкой новой системы была демонтирована старая, в перечень добавляется этап «Демонтаж».

Подготовительный этап монтажа вентиляции.

Монтаж вентиляционного оборудования проводится на основании графика работ, после его согласования и подписания заказчиком. Техническое задание всегда учитывает маршрутизацию вентиляционных трубопроводов. В графике работ указаны сроки, последовательность поставки и установки оборудования и комплектующих для системы вентиляции.

Кроме основных элементов, для монтажа понадобятся расходные материалы (уголок различного размера, фланцевые шины, болты, гайки, шайбы, саморезы, шпильки, анкера, монтажные скобы, минеральная вата, алюминиевый скотч, медные трубки и шланги для дренажа, крепежи с виброизоляцией различных форм).

По окончанию некоторых этапов монтажа вытяжной вентиляции проводятся промежуточные испытания, результаты которых заносят в акты. Завершается монтаж системы вентиляции пусконаладкой и подписанием соответствующего акта. Заказчик получает пакет документов, включающий сертификаты на оборудование, схемы, акты скрытых работ, акты испытания оборудования.

Монтаж воздуховодов.

Работы можно начинать при соблюдении следующих требований:

—         установлены стены, перекрытия между этажами и внутренние перегородки;

—         готовы площадки и фундаменты для размещения наружного оборудования вентиляции;

—         в местах размещения мокрых фильтров и приточных камер сделана гидроизоляция;

—         готовы полы и специальные основания для размещения вентиляционных механизмов;

—         готовы опоры для шахт, крышных вентиляторов;

—         пробурены отверстия под воздуховоды в перегородках, перекрытиях и стенах;

—         на стены нанесены проектные отметки чистого пола;

—         стены по ходу воздуховодов оштукатурены;

—         проведено остекление внешних проемов, установлены двери.

Сначала проект привязывается к реальному объекту. Если во время привязки появляется необходимость изменений проекта, они фиксируются документально.

Этапы монтажа воздуховодов систем вентиляции:

Обозначение мест крепежа, монтаж крепежа, доставка воздуховодов и расходных материалов для монтажа вентиляции, сборка воздуховодов в блоки, подъем блоков на места размещения и их прикрепление.

Чаще всего вентиляционные трубы монтируются к потолку. На объектах жилого и общественного назначения воздуховоды прячут за подвесными потолками, в которых делают отверстия и вставляют распределительные устройства. На производстве воздуховоды обычно оставляют открытыми. Это облегчает доступ для ремонта и сервисного обслуживания в дальнейшем. Верхние концы воздуховодов, находящиеся выше 1м 50см от пола необходимо закрывать заглушками. Вместо жестких углов, переходников и поворотов можно использовать гибкие гофротрубы из алюминиевой фольги, стекловолокна. При монтаже их максимально растягивают. Гофрированные трубы не устанавливают на прямые участки. Перед началом монтажа вентиляционной системы необходимо обследовать участки и определить наилучшие способы крепления. Оборудование прикрепляется к потолку с помощью крепежных элементов (шпилек, монтажной перфоленты, анкеров, хомутов).

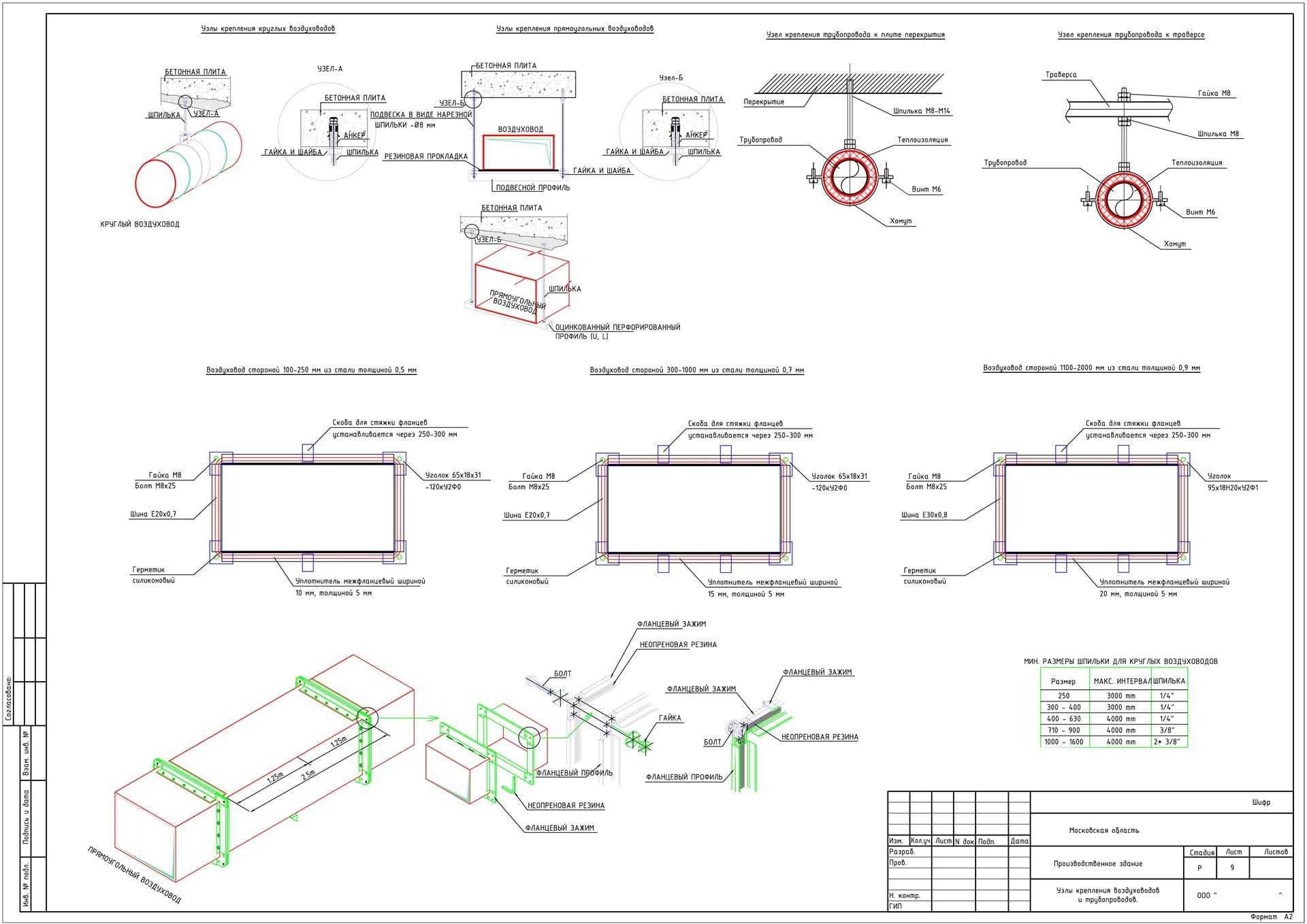

Крепеж подбирается в зависимости от тяжести трубопровода и длины магистралей. Примонтаже вентиляционных трубиспользуются два метода соединения:

—         фланцевое;

—         ниппельное.

Фланец уплотняется специальной лентой. А готовые соединения дополнительно герметизируются алюминиевым скотчем или силиконом.

Распределительные устройства крепятся к воздуховодам двумя способами:

—         Прямым или самоприсоединением — решетка крепится непосредственно к воздуховоду;

—         С помощью адаптера.

При монтаже вентиляции в частных домах, квартирах, офисах и на производстве в качестве распределительных устройств выбирают решетки, диффузоры.

Присоединение системы к вентиляторам

Основная задача на этом этапе — создать герметичные и крепкие соединения. В противном случае во время работы оборудование будет издавать излишний грохот и нарушится распределение воздуха в трубах.

Важный этап монтажа приточно-вытяжной вентиляции — подключение систем автоматизированного управления. АСУ обеспечивает поддержание показателей воздуха в требуемых пределах, осуществляет мониторинг всех узлов и сигнализирует о неполадках.

По окончанию сборки системы ее тестируют, оборудование налаживают под проектные величины и сдают в эксплуатацию. Испытывается как работа системы в целом, так и ее отдельных узлов (клапанов, шиберов и т.д.). На оборудование, прошедшее все испытание, выдается паспорт.

Комментарии

  • Комментарии
  • ВКонтакте
  • Facebook

Download SocComments v1.3

Добавить комментарий

Проектирование и монтаж систем вентиляции

  • Быстровозводимые конструкции
  • Инженерные сети
  • События
  • Строительные работы

Проектирование систем вентиляции и их дальнейший правильный монтаж − обязательные процедуры при строительстве любых зданий и сооружений. Будь то стандартная промышленная площадка или крупный специализированный производственный цех − в обязательном порядке должна быть создана эффективная система вентиляции. От правильности её разработки зависит комфортность пребывания на объекте, безопасность.

Планированием системы должны заниматься опытные специалисты, которые знают все тонкости проектирования системы вентиляции и её установки. Малейшие ошибки могут привести к серьёзным последствиям и сбоям в работе других инженерных систем. Вентиляция непосредственно связана с кондиционированием и другими сетями, так что все системы должны быть согласованы между собой для надлежащего выполнения возложенных на них функций.

Виды систем вентиляции

Существует несколько классификаций систем вентиляции в зависимости от положенного в основу параметра. Среди них такие:

  • По способу перемещения воздуха (естественное и искусственное побуждение). В первом случае воздушные массы перемещаются за счёт разности уровня температуры на объекте и снаружи. Второй тип вентиляции предполагает использование специального оборудования − нагнетателей, пылеуловителей, автоматики и т. д.
  • По назначению (вытяжные, приточные, комбинированные). Чаще всего используются комбинированные − приточно-вытяжные системы вентиляции. Подача воздуха и его забор выполняются параллельно, с одинаковой производительностью для исключения разницы давления.
  • По зоне обслуживания (местные и общего обмена). Первые устанавливаются в месте, где непосредственно происходит загрязнение воздуха (например, вытяжка над промышленной печью), вторые обеспечивают удаление масс из всего помещения в целом.
  • По особенностям конструкции (канальные и бесканальные). Чаще всего монтируются канальные системы, представляющие собой магистраль воздуховодов. В бесканальном аналоге вентилятор монтируется внутри конструкции − стены, перекрытия и т. д.

Проектирование систем вентиляции

При проектировании систем вентиляции нужно учитывать не только особенности объекта и действующие нормы, но и специальные показатели, среди которых:

  • Кратность воздухообмена. Как правило, данные берутся из приложений к СНиПам, однако в некоторых случаях нужно провести отдельные расчёты. Получить данные можно путём деления производительности вытяжной системы на объём помещения. При этом необходимо учитывать, что не всегда табличные величины будут подходить для конкретной площади. На ней могут наблюдаться избытки тепла (работающее в цеху мощное оборудование), влаги и т. д. Всё это нужно принимать во внимание при проектировании систем вентиляции.
  • Воздухораспределение. Может проводиться двумя путями − с помощью перемешивающих или вытесняющих систем. Первые работают за счёт подачи и забора воздушных масс из верхней зоны, вторые подают воздух в рабочую зону на малой скорости, а забирают его вверху. Вытесняющие системы являются более эффективными.

Этапы проектирования систем вентиляции

Инженеры-проектировщики нашей компании проводят реализацию проектов вентиляции в строгом соответствии со всеми санитарными и строительными нормами, принятыми на территории РФ.

Основные этапы проектирования вентиляции следующие:

  • Получение исходных данных. Проводится на основании действующих документов. Основным при работе с вентиляцией является СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». В нём изложены требования и правила проектирования и монтажа систем, указаны правильные и максимально допустимые параметры магистрали, утверждённые гигиенические нормы и т. д.
  • Составление технического задания. В этом документе изложены основные особенности конкретной системы вентиляции с учётом пожеланий заказчика, а также пути реализации проекта на практике. Кроме того, ТЗ включает в себя описание используемого оборудования, смету, технические решения, которые будут применяться. Именно этот документ после утверждения становится основой для подписания договора на предоставление комплексных услуг по созданию и обслуживанию системы вентиляции на объекте.

Описанные выше этапы могут дать только общее представление о ходе работ, они должны выполняться практически во всех случаях при проектировании системы вентиляции. В зависимости от пожеланий заказчика состав системы может быть расширен за счет включения дополнительного оборудования, например, для очистки или кондиционирования воздуха.

Состав проекта вентиляции

Состав проекта системы вентиляции на этапе разработки монтажной схемы
Обложка и титульный лист проекта
Основные технические решения вентиляционных систем — краткое содержание
Техническое задание на создание системы вентиляции
Проведение расчетов, которые не включаются в состав проектной документации:
  • расчеты по тепло- и влагопоступлениям в помещения;
  • расчет ассимиляции вредных газовыделений, главным образом углекислого газа CO2;
  • инженерный расчет общего воздухообмена в здании;
  • расчет основного вентиляционного оборудования при помощи программ производителя оборудования;
  • расчеты воздухо-распределительных устройств;
  • аэродинамические расчеты.
Основной комплект чертежей, который включает:
  • схемы размещения основного вентиляционного оборудования в венткамерах;
  • план размещения оконечного вентиляционного оборудования, например воздухораспределителей, пультов и др.;
  • схемы размещения воздуховодов, вентиляционных магистралей и иных элементов.
Спецификация вентиляционного оборудования без подробных деталировок

Для получения полного пакета проектной документации, т.е. создания проекта вентиляции, необходимо дополнительно разработать:

Полный пакет проекта вентиляции
Добавляют в основной комплект чертежей:
  • детализация узлов основного вентиляционного оборудования — обвязка вентиляционных установок;
  • структурная схема основного вентиляционного оборудования;
  • детализация узлов системы оконечного вентиляционного оборудования;
  • габаритные размеры \ зоны обслуживания трасс вентиляции;
  • все примечания, необходимые для монтажа системы вентиляции.
Добавляют в пояснительную записку:
  • расход тепла и установочную электрическую мощность внедряемого вентиляционного оборудования;
  • характеристики проектируемой системы вентиляции: габариты, энергопотребление и другие;
  • таблица расчетов воздухообмена по всем помещениям;
  • проектирование автоматики для системы вентиляции.
Техническое задание смежным системам — таблица интеграции
Аксонометрические схемы системы вентиляции
Спецификация всего вентиляционного оборудования с детализацией
Лицензии и сертификаты на проектные \ монтажные работы
Согласование проектных решений по вентиляции с архитекторами \ дизайнерами

Если компромисс между пожеланиями заказчика и возможностями исполнителя был найден, проект утверждён, можно переходить к следующей стадии работ − монтажу системы вентиляции.

Монтаж систем вентиляции

Процесс установки системы − независимо от особенностей объекта − проводится в соответствии с действующими нормами, которые прописаны в СНиП 3. 05.01-85 «Внутренние санитарно-технические системы». Им подчинены действия специалистов, работающих в любых промышленных зданиях и сооружениях. От точности и правильности монтажа системы вентиляции зависит её эффективность, а также срок безаварийной эксплуатации.

Этапы монтажа вентиляции

Название этапа Описание этапа монтажа вентиляции
Подготовка помещенияСтроители готовят площадки для размещения вентиляционного оборудования и каналы, необходимые для монтажа воздуховодов. Также нужно обеспечить удобный доступ для проведения монтажных работ и, при этом, достаточное освещение мест для установки оборудования и коммуникаций. По завершению подготовительных работ сотрудники компании, которая выполняет проектирование и/или монтаж, проводят проверку опорных конструкций, каналов, крепежных отверстий и иных элементов на их соответствие проектной документации.
Монтаж системы воздуховодовПеред тем, как приступить к монтажу, специалисты проводят осмотр мест установки воздуховодов с целью определения оптимальных путей их доставки и подъема к местам, где они будут крепиться. Далее производится монтаж креплений и предварительная укрупнительная сборка воздуховодов. Собранные в полном соответствии с комплектовочной ведомостью блоки монтируют на предварительно подготовленные крепления, осуществляя конечную сборку системы воздуховодов.
Установка вентиляционного оборудованияДо монтажа специалисты проверяют соответствие характеристик устанавливаемого оборудования проектной документации и его работоспособность. Первым делом, в местах установки вентиляторов проводят монтаж креплений и оборудуют специальные вибропоглощающие площадки для снижения шума и вибраций, которые производятся оборудованием. Далее монтируют вентиляторы и соединяют их с системой воздуховодов.
Установка воздухораспределительных устройствУстройства-воздухораспределители необходимо монтировать в подвесной потолок и крепить к патрубкам воздуховодов. Далее производится установка направляющих решеток и устройств управления расходом воздуха.
Монтаж системы автоматикиАвтоматика промышленной вентиляции решает самый широкий спектр задач по контролю и автоматическому управлению параметрами воздушной массы в помещениях предприятия или офиса. Типовой монтаж системы управления включает в себя следующие процедуры: монтаж электрощита управления, установка механизмов управления, среди которых кнопки включения вентиляции в производственном помещении, и различных датчиков, которые обеспечивают систему управления информацией о параметрах воздушной массы в обслуживаемых помещениях.
Пусконаладочные работыЯвляются заключительным этапом монтажа промышленной вентиляции, включающем полную проверку установленного оборудования и коммуникаций на соответствие проекту. По результатам осмотра системы производят запуск и тестирование в различных режимах работы, после проверки и испытаний составляются акты о проведенных работах.

Наши специалисты выполнят проектирование и монтаж систем вентиляции в полном соответствии с требованиями заказчика и действующими нормативно-правовыми актами. Решения любой сложности будут реализованы в сжатые сроки.

Чтобы заказать услуги по проектированию и монтажу систем вентиляции или получить профессиональную консультацию специалистов Cespa, звоните, Санкт-Петербург 8 (812) 677-71-19, Москва 8 (495) 966-71-06.
