Монтаж трубы гофрированной нержавеющей: Монтаж гофрированные трубы из нержавеющей стали

видео-инструкция по монтажу своими руками, особенности гофрированных изделий, из нержавеющей стали, цена, фото

Статьи

Нержавеющая гофрированная труба для отопления стала использоваться относительно недавно, хотя в сантехнике уже успела снискать себе заслуженную популярность. Уникальные технические характеристики наделяют её многочисленными преимуществами перед изделиями из других материалов. В данной статье мы подробно с ними ознакомимся, а также рассмотрим основные особенности выполнения монтажных работ.

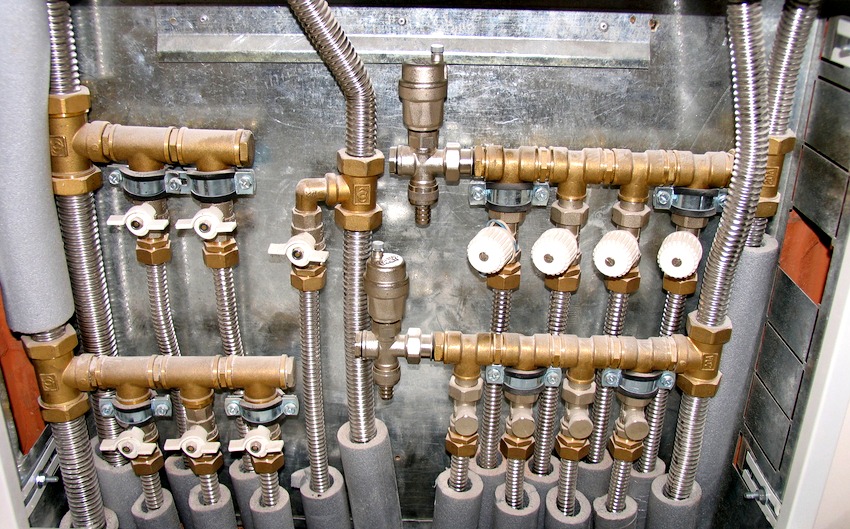

Фото отопительной системы из нержавеющей гофры

Технические характеристики

Конечно же, любые изделия имеют как положительные, так и отрицательные стороны, но в этом случае плюсов гораздо больше. С них мы и начнём:

Достоинства

1. Обширный диапазон выдержки возможных температур и давлений:

Параметр	Значение
Нормальное для полноценной работы давление	15 атмосфер
Предел безопасного для системы давления	50 атмосфер
Критическое давление, вызывающее разрушение	210 атмосфер
Диапазон рабочей температуры	От -50 до +110 градусов Цельсия

Следует знать: температурный предел в 110 градусов Цельсия весьма условный, и предусмотрен в основном для сохранности уплотнительных прокладок и соединительных муфт для труб.
Для нержавейки же негативные последствия ощущаются только в случае преодоления отметки в 800 градусов.

2. Широкая область применения:

• Разводка радиаторных и водяных систем отопления.
• Обустройство «тёплых полов».
• Монтаж газовых и водяных трубопроводов.

Горячие и холодное водоснабжение из нержавеющей гофры

• Обустройство систем пожаротушения, кондиционирования, теплообменников и каналов для электрической проводки.

3. Отсутствие подверженности коррозийным процессам.
4. Химическая инертность к другим видам металла. Это означает, что если, например, в соседней квартире будут установлены трубы из меди или алюминия, то не возникнет никаких пагубных последствий.
5. Высокая прочность, позволяющая переносить ощутимые механические нагрузки.
6. Простота выполнения монтажных работ своими руками. При должной сноровке длительность сборки одного соединения не превышает одной минуты, а понадобятся вам для этого всего лишь пара инструментов:

Название инструмента	Назначение
Разводной ключ	Закручивание резьбовых соединений
Ножовка	Резка трубы на отрезки нужной длины

Совет: в качестве режущего инструмента рекомендуется использовать специально предназначенный для этой цели резак.
Его приобретение хоть и повлечёт за собой дополнительные затраты, зато значительно облегчит и ускорит рабочий процесс.

Ручной труборез для гофрированной трубы

7. Превосходная гибкость. Минимально допустимый радиус изгиба соответствует сечению изделия, что даёт возможность осуществить укладку труб максимально рационально.

Гофротруба из нержавейки для отопления свёрнутая гармошкой

8. Практически неограниченный эксплуатационный срок, на который не влияют температурные изменения теплоносителя.

Недостатки

Отрицательные стороны, как мы уже выше упомянули, также имеются, хотя и в незначительном количестве:

1. Специфический внешний вид. Гофра не имеет гладкой поверхности, что многим может показаться недостаточно эстетичным.

Наглядный внешний вид гофрированной поверхности

Совет: если использовать скрытый или подпольный способ монтажа, то данный недостаток становится и вовсе несущественным.

2. Относительно высокая цена. Погонный метр фирменного изделия стоит недёшево, но при этом имеет соответствующее качество, которое принесёт вам значительную экономию и уверенность в будущем.

Запечатанная гофрированная труба из нержавейки для отопления

Монтаж

На гофрированные трубы из нержавеющей стали для отопления действуют такие же правила прокладки, какие используются при установке отопительных систем из других материалов. А вот способы соединения их элементов имеют свои особенности, которым стоит уделить отдельное внимание:

Сборка компонентов

Четыре необходимых шага

Инструкция:

1. Режем изделие согласно разметке с помощью трубореза.
2. В одну руку берём соединительную муфту, а в другую обрезанный край трубы .
3. Плотно надеваем фитинг на изделие.

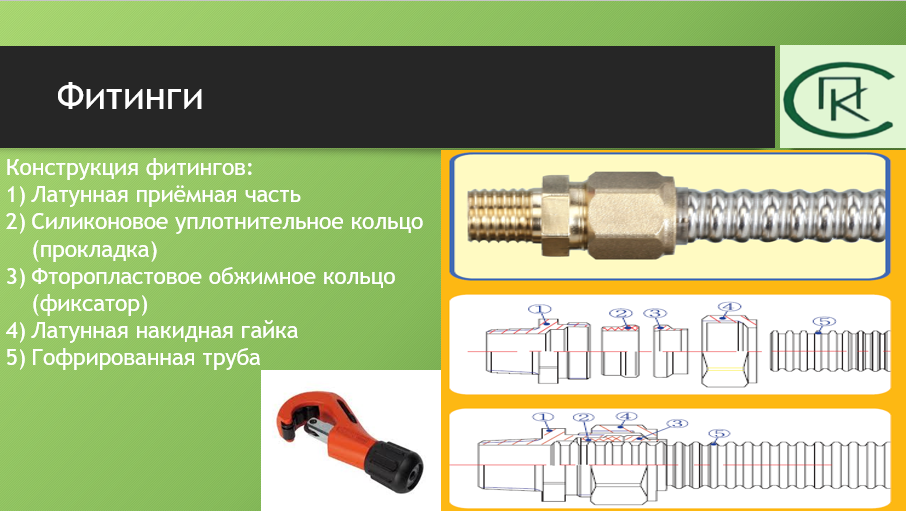

Внутреннее устройство муфты

4. Затягиваем гайку на муфте разводным ключом, в результате чего прокладка плотно обожмёт место соединения, а гофрирование гарантирует ему надёжность.

Пример готового тройного соединения

Правила монтажа

Есть ещё несколько нюансов, которые стоит соблюдать во время прокладки отопительной системы с использованием гофрированных труб из нержавейки:

1. Соблюдайте осторожность с обрезанными краями, так как они невероятно острые, и о них можно легко порезаться.

Острые края могут стать причиной возникновения травм при неосторожном обращении

2. В процессе установки системы тёплых полов длина одного контура не должна превышать длину одной бухты трубы.
3. Если подсоединяете гофру к старым элементам стальной конструкции, то обязательно побеспокойтесь о монтаже специального фильтра для предотвращения попадания ржавчины в новый трубопровод.
4. Не следует злоупотреблять частыми циклами загибания гофрированной трубы в одном и том же месте, это может привести к появлению излома.
5. Помните, что нержавеющая сталь является проводником электрического тока, поэтому позаботьтесь о достаточном удалении конструкции от его источников.
6. Используйте только крепежи из пластика, цветных металлов или нержавейки.

Образцы пластиковых крепежей

7. Постарайтесь, чтобы в процессе использования гофра не соприкасалась с ржавым железом. Это ощутимо продлит её эксплуатационный срок.

Заключение

Гофрированные трубы из нержавеющей стали имеют множество уникальных достоинств, делающих их с каждым днём всё более популярными в прокладке отопительных систем. Они достаточно гибкие, как и пластиковые, но не имеют столь строгих температурных ограничений, столь же прочные, как и стальные, но не подвержены коррозии. (См. также статью Разводка труб отопления: особенности.)

Их монтаж невероятно прост благодаря использованию обжимных муфт, а долговечность при правильной эксплуатации достигает многих десятков лет.

Работающая система обогрева из гофрированных нержавеющих труб

Видео в этой статье предоставит вашему вниманию дополнительную информацию, имеющую непосредственное отношение к изложенным материалам.

Поделитесь:

Статьи по теме

Все материалы по теме

Монтаж внутреннего водопровода из гофрированной нержавеющей трубы

Способы монтажа

При прокладке водопровода или коммуникаций другого назначения с использованием труб из нержавейки возможны несколько типов соединений, а именно:

• сварные;
• применение соединительных элементов фланцевого типа;
• опрессовка.

Чтобы соединить при помощи для обустройства сетей водоснабжения и отопления, потребуется не только специальное оборудование, но и квалифицированный специалист. Такой процесс, как правило, осуществляется , а сама сварка выполняется в среде инертного газа. Наиболее современным способом, позволяющим качественно соединять нержавеющие трубы, является плазменная сварка, которая также требует использования специального и дорогостоящего оборудования.

Пресс-фитинги обеспечивают качественное соединение и быстрый монтаж, но стоят недешево и требует специального инструмента

В бытовых условиях применять сварку не всегда возможно, так как для этого надо не только иметь в своем распоряжении специальное оборудование, но и привлекать для его управления квалифицированного специалиста. В связи с этим в таких случаях используют безрезьбовые фланцевые или резьбовые фитинговые соединения.

Фланцы – это, по сути, два кольцевых элемента, соединяемых между собой при помощи шпилек или болтов. Чтобы добиться герметичности при использовании фланцев, применяют специальный уплотнительный элемент из резины или другого мягкого полимерного материала. Такие детали, как фланцы, отличающиеся достаточно большими размерами, используются преимущественно тогда, когда элементы трубопровода требуется периодически демонтировать и обслуживать, затрачивая на это минимум времени. Минусами соединений данного типа является то, что они достаточно плохо реагируют на температурные перепады и скачки давления в трубопроводе.

Срок службы фитингов для гофрированных труб практически не ограничен, нужно лишь менять уплотнители, которые могут служить до 30 лет

Более надежным вариантом являются фитинги, в конструкции которых предусмотрена силиконовая прокладка, обеспечивающая герметичность. Демонтировать такие соединения можно неоднократно и при этом не беспокоиться за их надежность.

Технические характеристики

Бесшовные трубы из нержавейки выгодно отличаются показателями прочности и устойчивости к образованию ржавчины. Отсутствие сварных швов гарантированно защищает изделия от околошовной коррозии.

В сравнении с электросварными аналогами можно выделить ряд преимуществ:

• Труба не имеет сварного шва – самого уязвимого участка изделия.
• Имеет одинаковую прочность на всем протяжении.

Помимо этого, такие трубы эффективно эксплуатируются при высоких показателях давления носителя, и способны противостоять разрушительным внешним воздействиям. Это дает возможность использовать их в условиях повышенной влажности, высоких и низких температур окружающей среды. Пороговое значение температуры для простого носителя составляет 800°С, для агрессивных химикатов — 350°С.

Из прочих важных характеристик можно отметить:

• Сопротивление материала на разрыв – не менее 529 Н/кв.мм.
• Показатель относительного удлинения – не менее 40%.
• Содержание серы в стали не – менее 0,02%.

Допустимая кривизна изделий также жестко регламентирована и не должна превышать следующих значений:

• Трубы с толщиной стенок свыше 0,5 мм – 1 мм на 1 м длины.
• Изделия с толщиной стенок менее 0,5 мм и сечением свыше 15 мм – 2 мм на 1 м длины.

При покупке стоит отдать предпочтение крупным строительным магазинам и продукции популярных торговых марок. Возможно, конечная стоимость окажется несколько выше, но покупатель гарантированно получит качественный товар с требуемыми характеристиками.

Особенности соединения бесшовных нержавеющих труб

Главное конкурентное преимущество подобных изделий – отсутствие сварных швов, являющихся самым уязвимым местом любой сварной трубы. По этой причине к процедуре соединения предъявляются повышенные требования качества и надежности.

Трубы стыкуются только при помощи сварки, причем процесс может производиться в ручном, полуавтоматическом или автоматическом режиме. Применяется одна из следующих технологий:

• TIG. Сварка производится в среде инертного газа, защищающего обрабатываемый участок от окисления. В качестве источника тепла выступает электрическая дуга, образующаяся между вольфрамовым электродом и точкой сварки. При соблюдении технологии, шов получается ровным, однородным и не уступающим по прочностным характеристикам материалу самой трубы.
• HF. Менее затратная технология, которая, впрочем, не обеспечивает подобных показателей прочности. Сварка производится посредством высокочастотного тока.
• Laser. Сварка лазером не уступает по прочности шва технологии TIG, позволяя при этом уменьшить зону плавки и сделать шов менее заметным.

Таким образом, бесшовные трубы из нержавеющей стали можно смело назвать одним из самых практичных, прочных, долговечных и экологически безопасных трубных материалов, позволяющим реализовывать любые проекты: от монтажа промышленных трубопроводов до изготовления элегантной мебели. Единственный минус таких труб – оправданно высокая стоимость.

Выбор дымохода из нержавеющей стали

Конструкция дымохода из нержавеющей стали включает в себя цилиндрические секции длиной 1,0 и 0,5 метра, а также многочисленные доборные элементы:

• повороты под углом 90, 120, 135 и 150 градусов;
• переходники для подключения труб другого размера;
• переходники для соединения сэндвич- и одностенных труб;
• тройники для подключения примыканий;
• шиберы или внутренние заслонки для регулировки тяги;
• хомуты для упрочнения стыков секций труб при монтаже;
• кронштейны для крепления наружного дымохода к стене здания;
• переходные стаканы для пересечения дымоходом перекрытий и кровельных конструкций.

В комплекте поставки продавцы предлагают различный крепёж для монтажа и установки дымохода.

Кроме перечисленного, нужно обязательно приобрести оголовок на трубу или дефлектор. Для твердотопливных агрегатов в ряде случаев необходимо использовать оголовок с искрогасителем.

Если дымоход предназначается для удаления продуктов сгорания древесины, его можно оснастить защитным оголовком с сетчатым искрогасителем

Перечисленные комплектующие для дымохода позволяют собрать канал любой конфигурации. При этом нужно учитывать следующие требования:

Общая длина дымохода должна быть более 5 метров. Только при соблюдении этого условия можно рассчитывать на нормальную тягу.
При необходимости устройства горизонтального перехода на дымоходе его длина не должна превышать одного метра.
Применение в конструкции более двух поворотов под пологими углами нежелательно. Это может отрицательно сказаться на тяге.
При пересечении межэтажных перекрытий и кровли необходимо устройство противопожарного перехода. Конструкция кровельной проходки зависит от угла наклона ската

Здесь важно обеспечить не только пожарную безопасность, но и герметичность.

Дымоход внутри котельного помещения устраивается из однотрубок без утепления, все его части, находящиеся в холодном помещении, и наружная составляющая нуждаются в теплоизоляции, например, с помощью сэндвич-трубы.

При покупке материалов трубы и комплектующие изделия нужно проверить магнитом. Подходящая по качеству нержавеющая сталь не магнитится. Она относится к аустенитному классу, устойчивому к нагреву и воздействию агрессивных сред. Аналогичный материал ферритного или полуферритного класса подвергается коррозии, хотя и принадлежит к семейству нержавеющих сталей.

Внутренний размер трубы для дымохода всегда указывается в технической документации на отопительный агрегат. Если устанавливается самодельный котёл или печка, то сечение дымохода выбирается в соотношении приблизительно 1:10 к размеру топочного отделения. В частных домах обычно используются трубы размером 140–150 миллиметров.

Приведённые данные будут полезными при подборе материала и комплектности устройства.

Наши преимущества

Наша компания в качестве основного направления деятельности выбрала именно монтаж нержавеющих трубопроводов. К таким работам предъявляются самые высокие требования, и мы полностью им соответствуем. Мы располагаем всем необходимым, чтобы провести качественный монтаж, а именно:

• постоянный штат квалифицированных специалистов, оттачивающих своё профессиональное мастерство, производя монтаж трубопровода из нержавеющей стали на многочисленных объектах как в СНГ, так и за его пределами;
• современное высокотехнологичное оборудование, предназначенное для монтажа технологических трубопроводов из нержавеющей стали, которое соответствует высоким требованиям рынка;
• стремление стать лучшими среди конкурентов;
• уверенность в том, что наши многочисленные клиенты, оценив монтаж трубопроводов из нержавеющей стали, произведенной нашей компанией, обратятся к нам ещё и ещё, а также посоветуют нас своим партнёрам.

Часто перед Заказчиками стоит дилемма: произвести монтаж нержавеющего трубопровода с привлечением фирмы, которая имеет за плечами богатый успешный опыт подобных работ, или доверить работу малоизвестной фирме, которая к тому же готова выполнить эти работы незначительно дешевле. При этом Заказчики не должны забывать, что, доверив монтаж трубопровода из нержавейки неквалифицированным исполнителям, они рискуют столкнуться с серьёзными проблемами в процессе запуска оборудования и при производстве конечного продукта. Поэтому мы рекомендуем доверять такую ответственную работу компаниям, специалисты которых имеют реальный опыт в монтаже технологических трубопроводов.

Ещё одним из подтверждений высокого профессионализма компании является количество её персонала. Наша компания, в отличие от некоторых наших конкурентов, имеет свой большой и постоянный штат. Это подтверждает нашу нацеленность на высокую профессиональную подготовку наших специалистов, которые всегда готовы выполнить для Вас монтаж нержавеющих трубопроводов качественно и в кратчайшие сроки, независимо от объёма работ, удалённости объекта и сложности поставленных задач.

Наша цель и главный приоритет – удовлетворённость Заказчика результатом сотрудничества с ЧУП «РВиМА». Монтаж нержавеющих трубопроводов, выполненный на высоком профессиональном уровне, является залогом положительных отзывов о нашей работе и способствует динамичному развитию нашей компании.

Автор статьи

Газопроводы

CSST – Требования к установке и соединению

ЧТО ТАКОЕ ГАЗОВЫЙ ЛИНИЙ CSST?

CSST  – это гибкий материал для газопровода, который используется в миллионах домов в США и во всем мире. CSST — это сокращение от Гофрированная трубка из нержавеющей стали . Он был изобретен в 1980-х годах в Японии. Причиной разработки CSST было повышение безопасности систем газопроводов в зданиях во время землетрясений. Идея заключалась в том, что если здание начало двигаться во время землетрясения, у него должен быть газопровод, который будет двигаться вместе с ним. Одной из самых больших опасностей зданий во время землетрясений являются утечки газа, которые происходят после того, как сотрясение прекратилось.

CSST поставляется в больших рулонах и протягивается через стены, полы и потолки здания. Сегодня он часто используется в строительстве вместо трубы из черного железа, которая является традиционным материалом, используемым для распределения газа (как природного газа, так и пропана). Если ваш дом новее (скажем, построен в течение последних 20 лет или около того), есть большая вероятность, что вы установили CSST как часть вашей газораспределительной системы.

Теперь мы узнаем, что для установки газопровода CSST требуется дополнительная точка соединения с системой заземления дома для обеспечения пожарной безопасности. Были случаи пожаров в домах из-за неправильной установки CSST без этого соединения. CSST является гибким, поэтому его можно пронизывать структурой. Поскольку он гибкий, стенки трубы должны быть тонкими. Когда вокруг или в доме возникают определенные условия грозы, CSST может выйти из строя, вызвать утечку газа и вызвать пожар.

В этом посте я объясню, как проверить, есть ли у вас дома CSST, что означает соединение с технической точки зрения и как его следует устанавливать. Имейте в виду, что эта работа требует, чтобы вы проложили провода внутри электрического щитка дома, поэтому вы должны позволить профессионалам справиться с этим. Это не ремонт своими руками.

ГИБКИЙ СОЕДИНИТЕЛЬ ДЛЯ ПРИБОРОВ (FAC) ИЛИ ГАЗОВАЯ ЛИНИЯ CSST

Многие люди (особенно новички в жилищной инспекции и агенты по недвижимости) приходят в замешательство, когда смотрят на  гибкий разъем устройства или FAC и думаю, что это CSST. На неискушенный взгляд они очень похожи. Они похожи тем, что оба сделаны из гибкой нержавеющей стали и оба обычно желтого цвета. Y желтый — универсальный цвет для всего, что связано с газом в доме.

Давайте рассмотрим основные различия между двумя продуктами, а затем рассмотрим склеивание (что это такое и почему это важно) и особые правила, которые применяются только к трубкам стиля CSST.

1.  Гибкие соединители для устройств (FAC) – это короткие готовые детали, купленные в магазине. Обычно не превышает нескольких метров в длину. Они предназначены для подключения прибора к газораспределительной системе здания, которая может быть выполнена из трубы из черного железа или ЦСТ. CSST поставляется в рулонах длиной до нескольких сотен футов. Он проложен по зданию как часть распределительной системы, а участки разрезаются и соединяются на стройплощадке.

2. Большинство КВС окрашены в желтый цвет на заводе. Окрашенный FAC имеет ярко выраженные ребра, которые вы можете увидеть и почувствовать на трубке. У CSST такой же стиль корпуса, но его едва можно разглядеть из-за толстой термоусадочной оболочки, закрывающей трубку. Ребра на газопроводах CSST не так выражены, как на FAC.

3. FAC обычно меньше по размеру (диаметру), чем CSST. Большинство FAC, которые я видел, имеют размеры от 3/8″ до 5/8″. Большинство прогонов CSST имеют диаметр 1/2″, 3/4″ и даже до 1″. CSST большего размера часто используются для подачи газа из подвала или нижнего уровня на чердак для второй системы ОВКВ или водонагревателя.

4. КВС будут поставляться с биркой данных, если только установщик ее не сорвет. Все FAC изготавливаются в соответствии со стандартами ANSI Z21.24, и этот код также будет выбит на головке гайки. Поскольку CSST представляет собой индивидуальную установку, нарезанную из длинных рулонов и изготовленную на месте, на линии нет купленного в магазине ярлыка или рейтинга ANSI на гайках.

ЧТО ЗНАЧИТ ЭЛЕКТРИЧЕСКОЕ ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ?

ТЕПЕРЬ, ПОСКОЛЬКУ ВЫ МОЖЕТЕ ЗАМЕТИТЬ РАЗНИЦУ МЕЖДУ РАЗЪЕМАМИ CSST И ГАЗОВЫХ ПРИБОРОВ, КАК ПРОФЕССИОНАЛ, ДАВАЙТЕ ПОГОВОРИМ ОБ ​​ЭЛЕКТРИЧЕСКОМ ЗАЗЕМЛЕНИИ И СОЕДИНЕНИИ ЭТИХ ГАЗОВЫХ СИСТЕМ.

ЧТО ТАКОЕ ЗАЗЕМЛЕНИЕ?

Компьютерный технический ответ: Современные электрические системы имеют 3 провода в простой цепи на 120 В, как ваши настенные выключатели или розетки, к которым вы подключаете что-то. Черный провод, белый провод и голая медь. Это горячий провод (черный), нейтральный провод (белый) и провод заземления (оголенный медный). Питание подается через горячий провод ко всему, что подключено к этой розетке. Это устройство замыкает цепь, и ток возвращается обратно к источнику (электрическому щиту) по белому проводу. Вот и все. Обратите внимание, что в этом примере я вообще не использовал заземляющий провод. Он (заземляющий провод) проходит вдоль стороны белого провода и заканчивается сзади на панели, где он соединяется с белыми проводами (нейтральными проводами).

Если что-то пойдет не так в цепи, заземляющий провод пошлет неконтролируемый ток обратно к источнику. Поскольку этот путь имеет очень низкое сопротивление, это приводит к увеличению силы тока в цепи и срабатыванию выключателя. Как только выключатель срабатывает, это называется «устранением неисправности», и вы знаете, что что-то не так, по потере питания.

ЧТО ТАКОЕ СВЯЗЬ?

Технический ответ:   Склеивание — это соединение нескольких металлических частей здания, которые  могут 0006  проводят электрический ток (обычно провода или провод и металлическая труба) соединены вместе, как правило, перемычками. Когда это соединение выполнено, каждый проводник (провода, металлические трубы и т. д.)  будет иметь один и тот же электрический потенциал — это причудливый способ сказать, что все ровно и ничто не имеет более высокий или более низкий электрический заряд. Когда проводники имеют одинаковый электрический потенциал, они не отталкивают и не оттягивают электроны друг от друга. Если бы вы подали электрический ток на один из проводов, соединение распределит его и предотвратит возникновение дуги напряжения (или скачка) с одного проводника на другой.

ПЕРЕХОДНАЯ ДУГА

Когда молния ударяет в землю, она создает электрический всплеск чрезвычайно высокого напряжения, который толкает индуцированные электроны во всех направлениях. Если это событие происходит достаточно близко к вашему дому, оно может войти в структуру любым доступным путем. Это движение электронов может вызвать искрение между строительными материалами, которые могут проводить электрический ток.

ПОЧЕМУ НУЖНО СОЕДИНЯТЬ ГАЗОВЫЕ ТРУБЫ CSST?

Каждый производитель CSST говорит, что их продукт должен быть подключен к системе заземления дома в целях безопасности. Вот ссылка на некоторые инструкции, выпущенные HomeFlex и TracPipe. Я уверен, что есть много других производителей, но это два больших, которые я вижу в своем районе. Из исследования, которое я провел, кажется, что склеивание требуется примерно с 2006 года, а это означает, что во многих домах по всему миру не установлено соединение на CSST. На самом деле, во время моих домашних инспекций здесь, в Луисвилле, штат Кентукки, я не могу припомнить, чтобы когда-либо видел, как это делается, и я вижу продукт почти каждый день.

Идея довольно проста. Если мы соединим нашу газовую линию CSST с остальной частью металла в доме, то любой индуцированный ток от удара молнии не сможет вызвать дугу или перейти на материал CSST или от него, что значительно снизит риск или выход из строя газовой линии. На что вам действительно нужно обратить внимание, так это на ключевое слово « май. »Правда в том, что вы не можете знать, что произойдет, поскольку молния делает то, что хочет. Есть слишком много вещей, которые могут произойти, когда вы имеете дело с высоким напряжением.

КАК ПРИКЛЕИВАТЬ ГАЗОВЫЕ ЛИНИИ CSST

Приклеивать CSST довольно просто, вам просто нужно следовать нескольким простым правилам. Вы захотите убедиться и свериться с инструкциями производителя по установке продукта, который использовался в вашем доме.

ДОЛЖЕН ИСПОЛЬЗОВАТЬ СОЕДИНИТЕЛЬНЫЙ ЗАЖИМ, СООТВЕТСТВУЮЩИЙ UL

Для выполнения электрического соединения с газовой линией CSST следует использовать соединительный зажим 467, указанный в списке Underwriters Laboratories. Вот один из них продается в Home Depot за несколько долларов. Связующий зажим. Эти хомуты обеспечивают надежное соединение с трубой CSST и имеют отверстие и установочный винт для провода. И нет, вы не можете просто обмотать провод вокруг трубы несколько раз, как меня просили. Это 8 долларов США, люди…

НЕОБХОДИМО ИСПОЛЬЗОВАТЬ ПРОВОД ОПРЕДЕЛЕННОГО РАЗМЕРА

Провод, используемый для создания соединения между вашей газовой линией CSST и электрической системой, должен быть из толстой меди минимального сечения 6-AWG. Можно больше, но не меньше.

ПОДКЛЮЧЕНИЕ К ГАЗОПРОВОДУ ДОЛЖНО ПРОИЗВОДИТЬСЯ В ОПРЕДЕЛЕННОМ МЕСТЕ

Точка подключения к системе газораспределения должна быть после газового счетчика или регулятора пропана. В идеале, вы хотите поместить соединительный зажим в место, где провод будет как  как можно короче обратно к электрощиту . Вы не хотите, чтобы ток проходил 3 мили по проводу, прежде чем он достигнет точки соединения на панели.

Также необходимо убедиться, что зажим не находится на самой трубке CSST, как показано на фото ниже. Нет-нет.   Хомут должен надеваться на гайку ЦСТП или на черную железную трубу газовой системы на входе в дом. Вы рискуете раздавить или повредить трубку CSST, когда наденете на нее зажим, и это плохо.

ЧТО НА С ЧЕРНЫМ CSST?

Стоит отметить, что существует более новая версия CSST с  черной курткой  , доступная в течение последних нескольких лет. Один популярный бренд, который продается, известен как TracPipe Counter-Strike. Выдержка с их веб-сайта гласит:

TracPipe ^®  CounterStrike ^®  – это запатентованная инновация CSST, основанная на нашем существующем продукте TracPipe ^®  CSST, но она разработана для значительного снижения вероятности повреждения топливного газа молнией. трубопроводные системы. ТракПайп ^®  CounterStrike ^® был разработан с запатентованным материалом оболочки вместо стандартной желтой оболочки. Эта черная оболочка обладает свойствами рассеивания энергии, которые помогут защитить напорную трубу TracPipe ^®  CounterStrike ^®  напорного трубопровода из нержавеющей стали, а также другие компоненты системы топливного газа, если на TracPipe ^®  CounterStrike ^®  будет попадать напряжение из-за молнии.

TracPipe ^®  CounterStrike ^®  разработан, чтобы выдерживать значительно более высокие уровни энергии молнии по сравнению с обычным TracPipe ^®  с желтой оболочкой. Было показано, что TracPipe ^®  CounterStrike ^®  до 400 раз более устойчива к разрушительному воздействию электрической энергии, чем обычная CSST.

Ни один продукт, включая улучшенный TracPipe ^®  CounterStrike ^® , не защищен от повреждений, вызванных прямым ударом молнии. Обратитесь к NFPA 780 для систем молниезащиты для зданий и строительных систем.

Значит ли это, что у черного материала нет таких проблем, как у желтого? Я не знаю. Может быть. Про отказы от черной штуки не слышал, но пока рано. Будет ли хорошей идеей склеить ваш CSST, даже если у вас есть черный материал? Вероятно. Я не вижу, где это может повредить, но производители заявляют, что это не нужно, хотя оно того стоит.

Я обратился к создателям TracPipe, чтобы получить разъяснения по поводу черного газопровода CSST. Они были очень отзывчивы и фактически перезвонили мне на следующий день после того, как я написал им по электронной почте. Я разговаривал с очень хорошим парнем по имени Джо (извините, я не узнал его фамилию).0011

Джо и я говорили о требованиях к соединению для черного CSST. Он сказал мне, что производитель не требует, чтобы TracPipe CounterStrike имел дополнительное соединение, как старый желтый CSST.

Единственное предостережение в этом случае, если черная оболочка CSST снята более чем на 2 дюйма  от фитинга.

Поскольку черная оболочка является дугостойкой частью CounterStrike CSST, она должна оставаться неповрежденной при установке дома. Если сантехник снимает кожух более чем на 2 дюйма от фитинга, TracPipe требует, чтобы установка была обернута самоклеящейся силиконовой лентой  и  имеют дополнительное соединение, как старый желтый CSST. Джо сказал, что это «неофициальное-официальное» правило.

Идея довольно проста. Если оболочка вокруг черного CSST является дугостойкой частью сборки, а ваш сантехник срезает ее, о, что ж, у вас больше нет дугостойкого CSST.

На странице 27 руководства по установке TracPipe CounterStrike в таблице 4-3 (см. изображение ниже) показано, что максимально допустимая экспозиция CSST без кожуха составляет 1-1/2–2 дюйма.

Джо заявил, что открытые два дюйма должны прекрасно работать на трубах всех диаметров CSST, а не только на трубах одного диаметра, как указано в таблице.

Если у вас дома есть черный CSST, а оболочка снята более чем на 2 дюйма, я рекомендую вам обратиться в компанию TrackPipe за подробными инструкциями по исправлению этой установки.

Вам, вероятно, придется склеить свой TracPipe CounterStrike CSST, как указано выше для желтой версии.

ЗАКЛЮЧИТЕЛЬНЫЙ ОБЗОР

Со. Подключаем CSST к шине заземления в электрощите и надеемся на лучшее. Все это наихудший сценарий, и у большинства из вас никогда не возникнет проблем с CSST. Просто знайте, что если у вас есть проблема, она может быть катастрофической. Я рекомендую вам проверить свой дом или пригласить профессионала, который поможет проверить ваш дом, чтобы убедиться, что у вас установлен CSST, и еще раз проверить, правильно ли установлено соединение. Скорее всего, это не было сделано вообще, и вам нужно это исправить.

Несколько лет назад ICC (Международный совет по нормам и правилам) опубликовал этот документ, который представляет собой отличный обзор того, как правильно склеивать CSST в вашем доме. Если ваш подрядчик не понимает, что нужно сделать в вашем доме, это должно помочь. CodeNotes CSST Bonding

Я также нашел эту грустную историю из новостей NBC 5 в Техасе о пожаре в доме, в результате которого погиб человек из-за предполагаемого отказа CSST. Пожар в доме из-за неправильной установки CSST.

Гофрированная трубка из нержавеющей стали (CSST)

Обновление от 13.01.17: Для получения последней информации о склеивании CSST ознакомьтесь с моей последней записью в блоге на тему: Склеивание CSST

Несколько месяцев назад я написал блог о отличии труб PEX, и сегодня я собираюсь обсудить аналог для газопровода – гофрированную трубу из нержавеющей стали, которую обычно называют CSST. Это продукт, который можно использовать для распределения природного или сжиженного газа по зданиям.

Очень краткая история CSST

CSST был изобретен в 1988 году, а в 2003 году получил одобрение для использования во всех коммерческих и жилых помещениях на всей территории США. С тех пор CSST быстро завоевал популярность и, по оценкам, используется более чем в половине всех новых дома, построенные сегодня.

Основное преимущество CSST заключается в том, что он гибок и относительно прост в установке по сравнению со стандартным газопроводом. Фитинги для жесткого газопровода нужно утомительно свинчивать, а сам трубопровод нужно измерять, резать, расширять, нарезать резьбу, а затем очищать. При использовании CSST труба просто обрезается по длине и к ее концу прикрепляется фитинг. Легко понять, почему он стал таким популярным продуктом.

CSST не так популярен в Миннесоте

В отличие от многих других частей страны, Миннесота разрешает использовать гибкую мягкую медь для газовых труб. Процедура установки гибкой мягкой меди сравнима с процедурой CSST, что значительно упрощает ее установку по сравнению с жесткими газовыми трубами. Для сантехников в Миннесоте, которые всегда устанавливали мягкую медь и чувствуют себя комфортно, я предполагаю, что, вероятно, нет смысла менять продукты. CSST также дороже, чем стандартные газовые трубы или гибкие медные трубки.

Еще одна причина, по которой я, вероятно, не вижу так много этого материала, заключается в том, что он не всегда доступен для удобного домовладельца. В то время как большинство строительных товаров можно легко купить в любом магазине товаров для дома, CSST не может. Вероятно, это мудрый шаг для индустрии CSST, потому что это означает, что будет меньше неправильных/неквалифицированных установок.

Как отличить CSST

CSST похож на газовый соединитель, но его легко отличить по гибкой желтой полиэтиленовой оболочке снаружи. Газовые соединители часто имеют покрытие снаружи — не куртка. CSST также будет обозначен как таковой на самой куртке. Наиболее распространенным типом CSST, который я вижу здесь, в городах-побратимах, является гастит — фактически, это все, что я когда-либо видел.

Требования к установке CSST

Общее правило для CSST заключается в том, что его необходимо устанавливать в соответствии с инструкциями производителя. Поскольку я вижу только Gastite CSST, я перечисляю некоторые из их требований к установке . Аналогичные требования есть у любого другого производителя. Эти требования взяты непосредственно из 102-страничного руководства по установке Gastite (забавное чтение).

• Трубопровод должен быть надежно закреплен с помощью трубных хомутов, лент или подвесок, соответствующих размеру и весу трубопровода, с интервалами, не превышающими интервалы, указанные в Таблице 4-3 . В приведенной таблице требуется опора через каждые 4 фута для трубы 3/8 дюйма, каждые 6 футов для трубы 1/2 дюйма и каждые 8 ​​футов для труб большего диаметра. Крючки типа «J» использовать нельзя.
• Трубки, проложенные поверх потолочных балок и других конструктивных элементов, которые соответствуют требованиям к расстоянию между горизонтальными опорами, будут считаться имеющими достаточную поддержку.
• Любые открытые участки труб из нержавеющей стали должны быть обмотаны лентой или рукавами, чтобы предотвратить воздействие кислот или чистящих растворов на основе хлоридов для каменной кладки. Для долговечности рекомендуется использовать самоклеящуюся силиконовую ленту.
• Механические фитинги Gastite® прошли испытания и внесены в список в соответствии с требованиями ANSI LC-1 для скрытого использования. Я включаю эту ссылку, потому что я слышал, как другой домашний инспектор говорил, что фурнитуру никогда не разрешается прятать. Производитель говорит, что они есть.
• Наружная установка — Вдоль стены конструкции — При установке вдоль внешней стороны конструкции (между землей и высотой 6 футов) в открытом состоянии, CSST должен быть защищен от механических повреждений внутри кабелепровода или желоба.
• Когда необходимо установить Gastite через каменные материалы, трубка должна быть проложена через трубопровод, который на ½ дюйма больше в диаметре (для облегчения прокладки), чем наружный диаметр CSST и соответствует применению. Муфта должна поддерживать непрерывный водонепроницаемый барьер между кладочным материалом и CSST до или за краем отверстия в кладке.
• При соблюдении всех трех следующих условий необходимо использовать защиту от механических ударов: Скрытая, Ограниченная и В пределах трех дюймов от потенциальной резьбы. Это означает, что необходимо использовать ответные планки.
• Для использования с подвижными приборами Gastite® должен быть жестко заделан перед подключением прибора. Это означает, что CSST не является приемлемой заменой разъема устройства .
• Где необходимо установить Гастит через ограждения из листового металла (например, камины) трубка должна быть проложена или закреплена, чтобы предотвратить физический контакт с ограждением. Если невозможно избежать прямого контакта, можно использовать резиновую втулку для предотвращения физического контакта с корпусом. В противном случае необходимо использовать угловой патрубок Gastite или жесткие компоненты трубы.
• Прямое соединение из Gastite® CSST требуется для всех газопроводных систем, включающих Gastite® CSST, независимо от того, питается ли подключенное газовое оборудование от электричества.
