Медные и нержавеющие трубы под пресс-фитинги
Что первое приходит в голову, когда речь заходит о выборе труб для систем отопления и водоснабжения? Обычно застройщик думает о трубах из полипропилена, сшитого полиэтилена или металлопластика. Они широко распространены на рынке, хорошо себя зарекомендовали, а монтажники любят с ними работать. А что вы скажете о металлических трубах? Но прогресс не стоит на месте. Сегодня ведущие производители отопительного и инженерного оборудования предлагают вам современную альтернативу. Это — водопровод и отопление из нержавеющих и медных труб под пресс.
Система отопления и водоснабжения на основе медных, нержавеющих труб и пресс-фитингов
Владелец городской квартиры или загородной недвижимости хочет заменить старые трубы или смонтировать систему отопления и водоснабжения с нуля. Какими условиями он станет руководствоваться при выборе труб? Скорее всего будет составлен такой список:
Трубопроводы должны быть долговечными.
Соединения не должны протекать и требовать периодического обслуживания.
Трубы должны обладать коррозионной стойкостью, выдерживать высокое давление и температуру.
Трубопроводы должны быть сделаны из экологических чистых материалов.
При этом заказчик хочет получить максимальный результат за разумные деньги.
Монтаж отопления из нержавеющих труб под пресс
Монтаж отопления происходит следующим путем: индивидуальный теплый пункт доставляется на объект в разобранном виде, что обеспечивает наилучшую сохранность оборудования при перевозке. После сборки на месте индивидуальный теплый пункт проходит этап пусконаладочных работ и запуска в эксплуатацию. Только убедившись в полной работоспособности механизмов, специалисты сдают работу заказчику «под ключ».
Под заказ устанавливаются приборы контроля и учета. Потреблять меньше энергии помогает автоматизация процессов распределения теплоносителя. На полностью автоматизированных индивидуальный теплый пункт экономия достигает 30%.
В дальнейшем требуется сервисное обслуживание теплопункта, с заменой расходников и устранением мелких неполадок. При возникновении серьезных проблем выполняется срочный ремонт. Когда этим занимаются опытные профессионалы, теплоснабжение практически не прерывается или прекращается на незначительное время.
При проектировании индивидуальный теплый пункт важно учитывать, нужно потребителям только отопление или также горячее водоснабжение. Схема снабжения, состав и расположение основных узлов в этих случаях существенно различается.
О системах отопления из стальных труб
Сейчас это широко распространенный способ обогрева нескольких помещений одним котлом или печью. Контур из стальных труб зарекомендовал себя очень давно, еще с водопроводом и, особенно со снабжением горячей водой. Только для большей долговечности сейчас повсеместно используют трубы из нержавеющей стали – сплава со специальными добавками.
Как показывает практика, при должном обращении отопление из нержавеющей трубы будет работать десятки лет до капитального ремонта, а сама труба способна сохранять пригодность к эксплуатации веками.
Причем система не станет рассадником всякой заразы. Внешне стальные трубы смотрятся лаконично и надежно, при желании можно их красить в любой цвет.
Большой плюс труб из нержавейки в том, что внутри не накапливаются продукты окисления металла, сужая просвет и повышая давление в системе. И в воде оказывается меньше примесей, что актуально для здоровья людей и разных бытовых нужд. Есть общепринятые критерии для определения свойств действительно нержавеющей стали в изделиях, используемых для обустройства отопления и водоснабжения. К примеру, хрома в составе сплава должно быть не меньше 13%. А если его содержание достигает 17%, такая труба способна перенести даже попадание кислоты без снижения эксплуатационных параметров.
Об особенностях эксплуатации и не только
Надо сказать, что поверхность труб из нержавейки хорошо противостоит не только кислотам, но и щелочам. А если чистота циркулирующего теплоносителя оставляет желать лучшего, тогда дольше сохранить работоспособность системы помогает нержавеющая гофрированная труба.
Разумеется, стоят такие трубы дороже незащищенных от коррозии. Зато контур из них не надо регулярно обслуживать и систему не придется менять через 10-15 лет. В долгосрочной перспективе, в наших реалиях проблемы может доставить только хлор, используемый для обеззараживания воды и для дезинфекции систем. Поэтому надо время от времени проверять состав жидкости, циркулирующей в контуре, а после дезинфекции хлором (и не только) – тщательно промывать трубы.

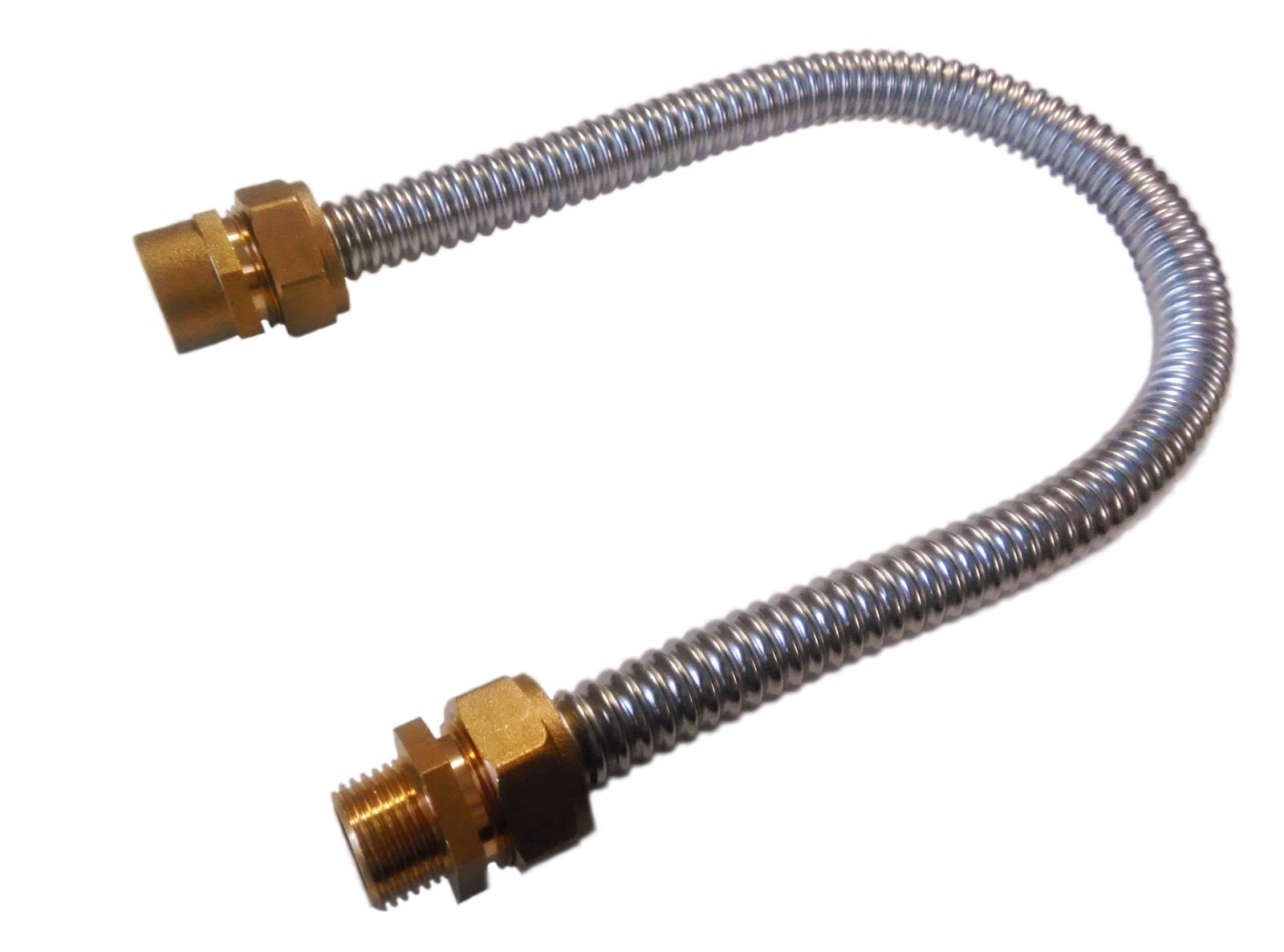

Гофрированные стальные трубы являются гибкими, они годятся для обустройства теплого пола и газоснабжения, противопожарных систем. Отлично переносят морозы и гидроудары, удобны для монтажа в труднодоступных местах, относительно немного весят. Соединять их можно фланцами, опрессовкой, сваркой.
Разновидности монтажа
Существуют сварные, фланцевые и опрессовочные виды соединений.
Сварка является наиболее сложным, требующим не только специального оборудования, но и квалифицированного специалиста.
Фланцы или 2 кольцевых элемента, соединённых шпильками или болтами, позволяют придать соединению герметичность. Их недостатком является низкая резистентность к колебаниям температур, приводящая к утрате свойств.
Пресс-фитинги (соединительные части трубопровода) с силиконовой прокладкой в состоянии обеспечить требуемый уровень герметичности, что обусловливает их высокую востребованность.
Сравнение труб из меди и нержавейки
При выполнении монтажных работ популярностью пользуются трубы из меди и нержавеющей стали. Они взаимозаменяемые, и их выбор определяется лишь индивидуальными предпочтениями. Трубы из меди отличаются большей компактностью и этот металл проще монтировать на пресс-фитинги.
Заказывать или приобретать трубы следует в сертифицированных компаниях или строительных гипермаркетах. Монтаж отопления, водопровода из нержавеющих и медных труб под пресс можно заказать в ООО «СтройУровень». Обратившись в «СтройУровень», заказчик может рассчитывать на комплекс ремонтно-отделочных работ любой степени сложности под ключ.
Получить консультативную помощь можно по телефонам, указанным на сайте, либо по электронной почте.
Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87
Переход с медной трубы на полипропиленовую с использованием пресса. г. Новоуральск
Обвязка пеллетного котла нержавеющими трубами под пресс. г. Екатеринбург
Рекомендуем
- Установка драйкулера, обвязка сухой градирни Екатеринбург.
- Системы пожаротушения, установка и монтаж систем пожаротушения
- Замена, установка шарового крана в Екатеринбурге.
- Подвесная сантехника
- Монтаж, установка и подключение пароконвектомата
- Обустройство, обвязка скважин на воду.
- Новый сайт
ЗЕТ КЛИМАТ Монтаж труб из нержавеющей стали
Трубы из нержавеющей стали – это первоклассные и надежные изделия с очень длительным сроком эксплуатации. Нержавеющая сталь не подвергается коррозийным процессам благодаря наличию в своем составе больше тринадцати процентов хрома.
Также «нержавейка» устойчива к сильно агрессивным рабочим средам, что в основном используются на фармацевтических и химических производствах. «Нержавейку» можно считать наиболее «гигиенической» трубой, что позволяет без проблем использовать ее на пищевых фабриках и заводах. Долговечность и надежность труб из нержавеющей стали обусловлена, в первую очередь, качественным сырьем из которого они изготовлены, высокой технологией изготовления, и наконец, в последнюю очередь, правильной их установкой в пределах отопительных систем или систем водоснабжения.
Для того, чтобы смонтировать ту или иную трубопроводною систему на основе труб из нержавеющей стали, необходимо разобраться в их основных типах.
Нержавеющие трубы бывают:
— Сварные трубы;
— Бесшовные трубы;
— Гофрированные трубы.
Качественная долговечная труба своей маркой стали должна соответствовать нормам ГОСТ, что достигается при правильной технологии производства и четкой обработкой на финальной стадии изготовления.
Химическая, термическая или механическая шлифовка предает нержавеющим трубам матовости, гладкости и красивый эстетический вид, делая их такими, какими мы их видим уже при покупке.
Перед выбором нержавеющих труб необходимо учитывать их сравнительно высокую цену, вполне оправданную целым рядом преимуществ. Хорошие трубы из нержавеющей стали прослужат больше тридцати лет.
Монтаж коммуникаций из нержавеющих труб может осуществляться несколькими способами, зависимо от типов соединения, а именно:
— сварка;
— фланцевое соединение;
— опрессовка.
Выходя из этого, монтаж труб из нержавеющей стали для отопления и водоснабжения, должен осуществляться специалистом с хорошими навыками и с помощью профильного оборудования. Установка трубопроводной системы путем сварки происходит с применением вольфрамовых электродов в среде с инертным газом.
Одним из самых современных способов для качественного соединения «нержавеющих» труб является плазменная сварка, требующая задействования специально предназначенного и очень дорогого оборудования.
При установке домашних коммуникаций водо- или теплоснабжения использование сварочного аппарата не всегда удобно и доступно, да и найти хорошего сварщика бывает достаточно затруднительно, поэтому как альтернативу можно использовать резьбовые фитинги, как соединители между трубами.
Также довольно часто для соединения нержавеющих труб монтажники используют фланцы, то есть элементы с несколькими отверстиями внутри, через которые протягиваются болты или шпильки. Стоит помнить, что полная герметизация в таком случае будет достигнута только с применением уплотнительных материалов между фланцами. Фланцевое соединение преимущественно применяется в производственной отрасли, где часто необходим демонтаж трубопровода в целях ремонта или изменения трубопроводных путей. Фланцевое соединение легко демонтируется, в отличие от сварочного, где сварочный шов просто нужно вырезать.
В монтаже домашних коммуникациях чаще всего используются соединительная трубопроводная арматура в виде фитингов с внутренне силиконовой прокладкой, которые не сложные в монтаже, и также легко демонтируются.
Компания ЗЕТ КЛИМАТ предоставляет потребителям обширный ассортимент соединительной трубопроводной арматуры для нержавеющих труб, а именно разные резьбовые фитинги и фланцы.
CodeNotes: Склеивание систем газопроводов из гофрированных труб из нержавеющей стали
В этом выпуске CodeNotes — Склеивание гофрированных труб из нержавеющей стали (CSST) систем газопроводов — отражены новые издания 2021 года Международного кодекса топливного газа и Международного жилищного кодекса. Мы добавили несколько новых изображений, чтобы освежить внешний вид и упростить поток информации.
Трубы из гофрированной нержавеющей стали были изобретены в 1988 году и получили одобрение для использования на большей части территории США в 2003 году. С тех пор популярность CSST возросла, поскольку подрядчики быстро обнаружили, что ее можно установить за треть времени. с меньшим количеством фитингов, что снижает вероятность утечек. По оценкам, он используется более чем в половине домов, построенных сегодня.
Общие положения
Международный кодекс по топливному газу (IFGC) и Международный жилищный кодекс (IRC) 2021 года подтвердили (без каких-либо изменений) требования к электрической защите гофрированных труб из нержавеющей стали (CSST). CSST может быть защищен либо установкой дополнительного соединительного соединения (IFGC Section 310.2/IRC Section G2411.2), либо использованием дугостойкой оболочки (IFGC Section 310.3/IRC Section G2411.3) в соответствии с национальным законодательством. стандарт CSA/ANSI LC-1.
Неразъемное соединение недугостойких (желтых) трубопроводных систем CSST непосредственно с системой заземляющих электродов конструкции, в которой установлен CSST, служит для снижения нарастания напряжения на CSST, вызванного непреднамеренным включением питания из внешних источников. например удары молнии. Установка дополнительного заземляющего соединения является дополнением к заземляющему соединению, требуемому в Разделе 310.
1 IFGC/Разделе G2411.1 IRC для защиты от замыканий на землю. Соединение помогает достичь эквипотенциального состояния между CSST и другими аналогичными металлическими системами (например, водопроводом, конструкционной сталью, электрическими кабельными каналами и коаксиальным кабелем). Соединение помогает снизить вероятность и/или тяжесть искрения между этими проводящими системами, когда на них подается напряжение от удара молнии в помещении или рядом с ним.
IFGC и IRC 2018 и 2021 признают достижения производителей CSST в производстве более прочной, дугостойкой (черной) оболочки, которая не требует прямого склеивания, необходимого для традиционных (желтых) продуктов CSST. Дугостойкие изделия CSST с черной оболочкой предназначены для обеспечения такого же или более высокого уровня защиты от дугового разряда за счет использования системы оболочки, разработанной для этой цели. Дугостойкая оболочка подвергается специальным эксплуатационным испытаниям, содержащимся как в стандарте CSA/ANSI LC-1, так и в спецификациях критериев листинга, выпущенных оценочной службой ICC.
В следующем кратком обзоре представлены различные шаги, оборудование и методы, необходимые для успешной электрической защиты системы газопровода CSST с использованием обоих подходов.
Дугостойкий (черный) CSST Дугостойкий CSST.
Дугостойкий (черный) CSST характеризуется толстой черной оболочкой или многослойной системой черной оболочки. Однослойная черная оболочка предназначена для поглощения энергии дуги, вызванной ударом молнии, предотвращая перфорацию стенки трубы. Многослойная система предназначена для передачи энергии дуги на землю, предотвращая перфорацию стенки НКТ. Обе системы дугостойких оболочек обеспечивают равную защиту по всей длине системы трубопроводов, и дополнительное соединение, описанное в настоящих Правилах, не требуется.
Рассеивание энергии дуги в дугостойкой оболочке. Было показано, что электрическая защита, обеспечиваемая дугостойкой оболочкой, равна или превышает электрическую защиту, обеспечиваемую соединительным проводником.
Защита от замыканий на землю дугостойких CSST осуществляется так же, как и для стальных труб, и зависит только от наличия заземляющего проводника оборудования, содержащегося в ответвленной цепи, которая питает одно или несколько газовых устройств, обслуживаемых всей системой трубопроводов.
В случае отсутствия заземляющего проводника на каком-либо приборе в системе газопровода или если в системе есть какой-либо сегмент желтого CST, дугостойкий CST должен быть соединен таким же образом, как и желтый (недугостойкий ) CSST, как указано в IFGC Section 310.2/IRC Section G2411.2.
Маркировка дугостойкости (AR). Для юрисдикций, использующих выпуски IFGC или IRC 2015 года или более ранние, требования к соединению для дугостойкого CSST (черная оболочка) такие же, как для CSST с желтой оболочкой, за исключением случаев, когда местные правила были изменены или AHJ разрешает установку в соответствии с инструкции производителя по установке и список PMG продукта на основании полномочий юрисдикции в соответствии с альтернативными положениями об утверждении кодекса.
Примечание. Трубопроводы CSST с черной оболочкой, сертифицированные как дугостойкие, маркируются буквами «AR» (дугостойкие), что указывает на соответствие стандарту CSA/ANSI LC-1. Инспекторы должны обращать внимание на наличие этой маркировки при проверке на соответствие разделу 310.3 IFGC/разделу G2411.3 IRC.
Дугостойкое соединение (желтый) CSST Система заземляющих электродов
Система заземляющих электродов включает в себя все имеющиеся заземляющие электроды и провод(а) заземляющего электрода. Все используемые электроды должны быть соединены вместе в одну общую систему заземляющих электродов в соответствии с разделом 310.2.3 IFGC/разделом G2411.2.3 IRC. Отдельный заземляющий электрод и система заземления не могут быть установлены только для системы трубопроводов топливного газа. Ответственность за установку и проверку заземляющих электродов и систем заземления возлагается на подрядчика по электротехнике и инспектора по электротехнике.
Соединительный провод Пример соединительного провода.
Соединительный проводник может представлять собой одножильный или многожильный медный или алюминиевый проводник. Проводник может быть установлен в помещении или на улице.
Подключение заземляющего электрода.Соединительный проводник должен быть не меньше медного провода 6 AWG или эквивалентного размера, если он изготовлен из алюминия. Соединительный проводник не должен быть длиннее 75 футов (22 860 мм). Расположение соединительного хомута на системе газопровода должно быть выбрано с учетом максимально допустимой длины проводника. Как правило, самый короткий соединительный проводник будет наиболее эффективным.
Средства для крепления заземляющего проводника к системе заземляющих электродов должны соответствовать требованиям NFPA 70, а место для заземляющего соединения должно быть одним из следующих:
- один из заземляющих электродов
- проводник заземляющего электрода
- сервисный корпус
Зажим и места крепления Пример крепления на служебном входе.
Соединительный проводник должен быть присоединен к системе газопровода CSST после точки подачи (либо счетчик природного газа, либо регулятор LP 2-й ступени). Соединительный хомут можно установить в любом месте трубопроводной системы, однако хомут должен быть прикреплен к отрезку жесткой трубы, фитингу из ковкого чугуна, сборному коллектору или латунному фитингу CSST. Гофрированную трубку из нержавеющей стали нельзя использовать в качестве точки крепления соединительного зажима. Используемый зажим должен быть указан с указанием местоположения и типа механического крепления. Клеммные хомуты, подверженные воздействию погодных условий, должны быть перечислены для такого применения.
Требуется только одна точка крепления, независимо от длины или сложности системы трубопроводов. Трубопроводная система CSST считается электрически непрерывной (с использованием CSST и других трубных материалов, одобренных нормами), и для нее требуется только один хомут.
Проводник должен быть присоединен к системе трубопроводов с помощью перечисленных зажимов в соответствии с UL 467.
Зажимы должны быть доступны и могут располагаться снаружи или внутри помещения.
Если хомут крепится к жесткой трубе, поверхность трубы должна быть чистой и свободной от краски и покрытий, чтобы обеспечить соединение металл-металл.
Пример (слева) приклеивания на коллекторе и (справа) приклеивания на капельнице.Соображения по модернизации системы трубопроводов
Существующие системы стальных или медных трубопроводов необходимо задним числом приклеить при модификации путем добавления в систему желтого (не дугостойкого) CSST независимо от длины добавленного CSST. Трубопроводная система, собранная (полностью или частично) с использованием дугостойкого CSST, модифицированная с помощью недугостойкого CSST, должна быть соединена таким же образом, как желтый CSST.
Иллюстрация (слева) длины соединительной перемычки и (справа) пример многотрубной системы материалов.
Официальный членский совет ICC PMG обязуется предоставлять бесплатные информативные вспомогательные документы по коду, известные как CodesNotes, которые могут использоваться в качестве дополнения к еженедельному дополнительному обучению сотрудников строительных отделов.
Мы надеемся, что вам понравится эта новейшая версия CodeNotes. Предыдущие темы включают устройства противотока и защиту системы водоснабжения, определение размеров газовых труб в соответствии с последней редакцией Международного кодекса топливного газа и Международного жилищного кодекса, а также приклеивание гофрированных труб из нержавеющей стали к системам газопроводов, и это лишь некоторые из них. Недавно коллекция CodesNotes была расширена за счет набора заметок на испанском языке.
Веб-сайт официального членского совета ICC PMG предлагает множество ресурсов. Совет, открытый для всех членов ICC и отвечающий потребностям должностных лиц PMG и профессионалов отрасли, состоит из отличной команды профессионалов, которые готовы поделиться своими техническими знаниями и опытом. У вас будет возможность обсудить проблемы, с которыми вы сталкиваетесь как сообщество, и то, как ICC может помочь вам лучше всего. Если вы еще этого не сделали, зайдите в Интернет и станьте членом Официального членского совета PMG.
CSST (гофрированные трубы из нержавеющей стали): повышение гибкости газораспределения
С начала 20-го века природный газ заправляет электроприборы, установленные в домах по всей Америке. Трубопровод, наиболее часто используемый для подачи газа к этим приборам, представляет собой жесткую трубу из черного железа. Один из недостатков использования жесткой черной железной трубы прямо в названии «Жесткая». Жесткая труба из черного железа не предназначена для изгиба, поэтому для установки трубы из черного железа в доме требуется множество фитингов для поворотов и специальных инструментов для резки и нарезания резьбы на трубах различной длины. Квалифицированные сантехники устанавливают эту трубу каждый день с невероятной точностью, но в квартале появился новенький, который меняет правила газораспределения. Введите КСТ.
История CSST
CSST расшифровывается как гофрированная трубка из нержавеющей стали. CSST — это гибкая газовая линия, которую можно использовать для распределения сжиженного и природного газа.
Идентификация CSST
CSST очень похож на разъем газового прибора. Их часто путают друг с другом. Одной из особенностей, благодаря которой CSST легко отличить от газового соединителя, является его гибкая внешняя оболочка.
Требования к установке для CSST
У каждого производителя есть свои особые инструкции по установке. Однако большинство из них очень похожи. В частности, я хочу отметить одно требование. Согласно руководству по установке WARDFlex®:
«Прямое соединение требуется для всех систем трубопроводов природного и сжиженного газа, включающих WARDFlex® CSST, независимо от того, подключена ли система трубопроводов к газовому прибору с электрическим приводом».
Общепризнано, что это требование является одним из наиболее важных моментов, которые следует проверять при работе с CSST, поскольку это относится к безопасности.
