Монтаж вентилятора в ванную комнату: Как правильно установить вентилятор в туалете или ванной: место, модели, монтаж

Содержание

Установка вентилятора в ванной комнате своими руками


Сегодня я расскажу о том, как проще всего и в тоже время надежно, без сверления плитки и без использования специализированного инструмента, можно самому установить вытяжной вентилятор в ванной комнате.

В качестве примера монтажа, используется бытовой осевой вентилятор S&P Silent 100. К слову это удачная, довольно популярная модель, пользующаяся заслуженным успехом у потребителей, а главное очень тихая, уровень шума всего 26 дБ. Своим клиентам, я  советую именно этот вытяжной вентилятор к установке в ванных комнатах, туалетах и санузлах.


Число «100» в названии означает диаметр воздуховода, поэтому прибор подходит для установки в вентиляционные каналы диаметром 100мм – 140мм. При этом отверстие вентканала может быть хоть круглое,




так и квадратное, главное, чтобы соблюдались размеры — не меньше 100мм и не больше 140мм.

Максимальный же размер вентиляционного канала, который перекроет вытяжной вентилятор, можно определить по его габаритным размерам, а именно высоте и ширине.

У вентилятора Silent 100 это 158 x 158 мм, с учетом необходимости оставить место для того, чтобы закрепить прибор, а этом как минимум 5-10мм с каждой стороны, и определяется максимально допустимый размер куда возможна установка.



Для установки и подключения вытяжного вентилятора, вам заранее необходимо подвести питание, схемы подключения здесь могут быть самые разнообразные, подойдут любые применяемые в освещении (через выключатель, переключатель, датчики движения, влажности и т.п.).

Удобнее всего, если питающий провод прокинут в вентиляционный канал заранее, до укладки плитки. Но данная модель допускает и наружную подводку питающего кабеля, для этого на задней стенке вентилятора, есть полость для прокладки проводов.



Установка вытяжного вентилятора в ванной

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.





Далее прокидываем внутрь питающий кабель. Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.




ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА


Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.


Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.



Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.



 Клеммы у вентилятора соответственно всего две, они маркированы как L и N.



Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.



Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».




Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.


Крепление вытяжного вентилятора в ванной

 Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.





Но у этого способа есть множество недостатков, вот наиболее значимые из них:

— достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

— необходимость использования определенного электроинструмента и специализированных сверел.

— тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.



Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

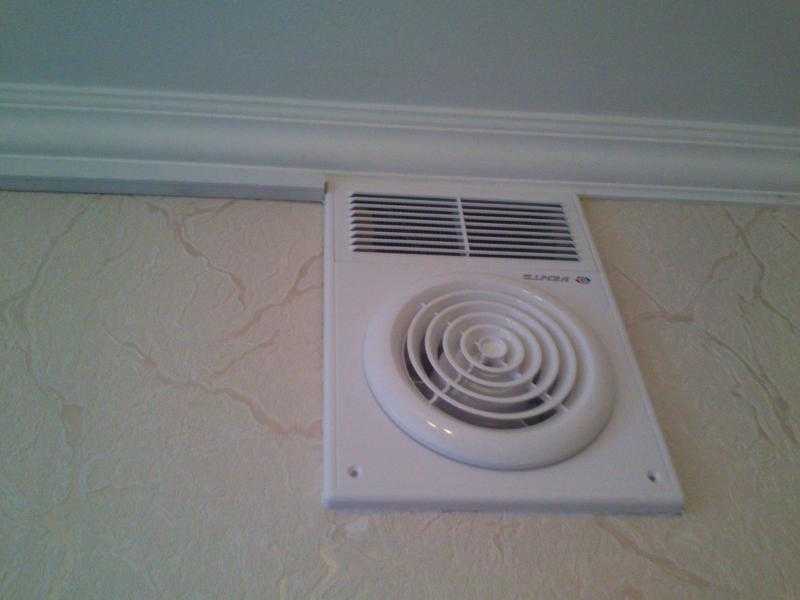

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.


Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.




Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и присупить к его непостредственомй использованию по прямому назначению.





Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить — ЗДЕСЬ.

Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!

Установка и подключение вытяжного вентилятора в ванной комнате

Приборы вентиляции для ванной или так называемая принудительная вытяжка – это очень полезная техника для вашего дома. Установка вентилятора в ванной позволит избавиться от избыточной влаги в помещении, сводя на нет процесс образования конденсата зимой или даже летом, если естественная вытяжка не работает. Обновление воздушных масс поможет избежать скопления запахов, исключит развитие плесневого грибка на обоях или швах отделочной плитки. Но для начала стоит чуть больше внимания уделить разновидностям устройств и узнать, как смонтировать и закрепить вентилятор в ванную.

  • Разновидности вентиляторов и их особенности
  • Установка и подключение
  • И теперь главное: как установить вентилятор в ванную и подключить
  • Варианты того, как поставить вентилятор в ванной

Разновидности вентиляторов и их особенности

Вентиляторы для ванных комнат

Подключение вентилятора в ванной начинается с выбора прибора. Как ни покажется странным, но вытяжные конструкции для санузла не отличаются большим разнообразием, потому все типы можно поделить всего по двум признакам:

  1. различие по величине диаметра. Это качество отвечает за способность прибора быстро удалять из помещения влагу и запахи. И нужно понимать, что чем больше диаметр, тем быстрее будет обновляться воздушная масса в помещении. Но с другой стороны, чем чаще потоки воздуха станут обновляться, тем быстрее понизится температура в ванной, ведь удаляется хоть и загрязненный, но нагретый воздух. Потому излишняя производительность в данном случае может стать не только причиной простудных заболеваний, но и понести за собой перерасход теплового энергоносителя.

Совет! Определить оптимальную производительность можно исходя из установленных стандартов: размер кратный 20 мм считается оптимальным. Если заранее измерить отверстие вентиляции и приобрести правильный прибор, монтаж вентилятора в ванной будет намного проще и легче.

Кстати, самым большим считается диаметр 200мм, а самым маленьким – 20 мм.

  1. Наличие дополнительных датчиков и функций – еще один параметр, по которому можно поделить все вентиляторы для ванной. Клапан, жалюзи, таймер, выключатель, термодатчик, часы – функций может быть много, стоит понять, нужны ли они вам. Например, вентилятор с клапаном или жалюзи хорош для многоквартирного дома: после окончания работы клапан закрывается и предотвращает попадание воздуха из шахты в квартиру. Вот только иногда жалюзи нужно закрывать вручную, но бывают модели с автоматическими жалюзи, тут вмешательство человека совсем не требуется. Прибор с таймером и датчиком влажности будет сам включаться/выключаться, когда это необходимо.

Совет! Вентилятор с выключателем – штука не очень удобная. Часто приходится вставать на лестницу, чтобы дотянуться до шнура выключателя. Потому, если в доме есть маленькие дети, установка вытяжного вентилятора в ванной (имеющего выносной выключатель) не рекомендуется.

Теперь, когда с видами приборов стало все понятно, пора думать, как установить вентилятор в ванной.

Установка и подключение

Установка вентилятора на стену

Схема подключения вентилятора в ванной не так сложна, как может показаться на первый взгляд. Немного умения и справиться с работой сможет домашний мастер. Конечно, если вы хотите знать, как подключить вентилятор в ванной и вывести провода к квартирной разводке, то нужно понимать, что может быть только два варианта: прибор работает вместе с освещением или автономно.

Чтобы подсоединить конструкцию к освещению, нужно запараллелить его с любым осветительным прибором (хоть бра в ванной), а вот если планируется установка вентилятора в ванной комнате с выделением функции на отдельную клавишу, то придется собрать отдельную ветку электропроводки.

Реклама

Совет! Когда проводка уже полностью сделана, а штробить стены совсем не хочется, возьмите фазу для вентилятора с выключателя осветительного прибора. Нужно разделить фазу при помощи двойного выключателя, а «ноль» в распределительной коробке, которая расположена ближе всего. Да, придется продолбить штробу от кнопки выключателя до потолочного пространства, но только одну! А вот все остальные провода и кабели спрячутся в потолочной панели или под навесной отделкой.

Если дома уже стоит прибор, то важно знать, как снять вентилятор в ванной. Часто это зависит от того, кто ставил вентилятор в ванной или санузле, но общая картина все равно одна:

  • обесточить прибор;
  • открутить крышку;
  • отсоединить провода от клемм питания;
  • открутить держащие винты;
  • вынуть вентилятор из отверстия шахты.

Если прибор не прикручен, а приклеен по всем периметру пластины, придется аккуратно выломать корпус, пользуясь отверткой и молотком. Можно снять конструкцию вместе с облицовкой, если ее тоже будете менять. Важно лишь не расширять отверстие вентиляционной шахты, слишком большое потом придется заделывать или ставить прибор с большим размером диаметра.

И теперь главное: как установить вентилятор в ванную и подключить

Подключение вентилятора к сети

  1. Снять с прибора крышку. Декоративная панель крепится на небольшой болт или же открывается сбоку, посредством нажатия отвертки;
  2. Под крышкой есть одна пара клемм с подведенными проводами;
  3. Откручивая винты клемм, нужно затем присоединить провода, уже подведенные к каналу вентиляции.

Вот и все. Прибор подключен, теперь нужно проверить его работу и наслаждаться чистым воздухом.

Варианты того, как поставить вентилятор в ванной

  1. Можно воспользоваться креплениями, которые предлагает производитель. Но это часто требует сверления дыр в облицовке стен, что не очень удобно.
  2. Можно придумать что-то свое. Например, обычный способ монтажа с помощью силикона белого цвета. Но нужно придумать, как удержать прибор в течение получаса на месте. Обычно мастера пользуются стандартным скотчем.

Совет! Если в ванной до потолка уложена плитка и не хочется делать в ней дырки, чтобы закрепить вентилятор в канале, прибор можно приклеить! Для этого нужно намазать обратную сторону панели клеем, вставить вентилятор в отверстие шахты, прижать на 10 секунд и оторвать. Подождать минуту, снова вставить прибор в отверстие и теперь плотно прижать. Теперь вы знаете, как закрепить вентилятор в ванной, где есть кафельная облицовка на всей площади стеновых панелей. Видео об установке можно посмотреть ниже.

Регулировка вентилятора для ванной не составляет никакого труда: если есть переключатель скоростей, то установите один раз нужное количество оборотов и больше вашего вмешательства не потребуется. В случае когда переключателя нет, прибор будет работать на заданной мощности все время, пока включен.

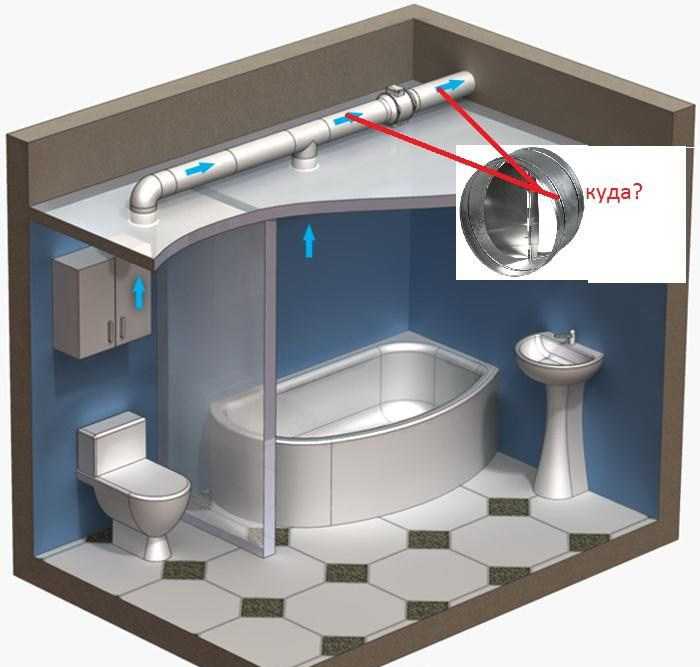

Конечно, установка канального вентилятора, как и радиального, мало чем отличается. Да и вообще, установка прибора принудительной вентиляции в санузле, подвале или на чердаке имеет много похожего, главное, это выбрать место, где установить конструкцию и потом правильно соединить все провода. Но если вы попробовали один раз, то никаких сложностей в дальнейшем не предвидится. Если к вентканалу еще не проведены элементы питания (провода) для прибора, берите провод сечением 0,75-1,5 квадрата – это самый оптимальный вариант.

Совет! Если совсем не умеете обращаться с электричеством, не стоит переживать. В продаже огромное количество вентиляторов, работающих от аккумуляторов и батареек. Такие приборы совершенно не требуют никаких навыков при установке и могут помещаться где и как вам угодно.
