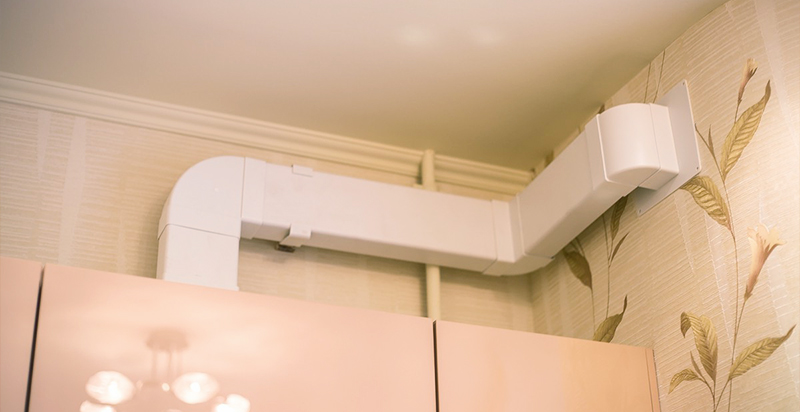

Монтаж воздуховодов для вытяжки: Монтаж вытяжки с воздуховодом на кухне своими руками

Стоимость установки вытяжного воздуховода – примечания и общая информация

Эти сметы относятся к ОСНОВНЫМ работам, выполняемым в пригодных для эксплуатации условиях квалифицированными специалистами с использованием материалов СРЕДНЕГО УРОВНЯ. Работа, не упомянутая на этой странице, и/или работа с участием мастера, высококачественных материалов и авторского надзора приведет к БОЛЕЕ СТОИМОСТИ!

Эти оценки НЕ заменяют письменные котировки от профессионалов торговли. Homewyse настоятельно рекомендует вам обращаться к уважаемым профессионалам для точной оценки необходимой работы и затрат на ваш проект, прежде чем принимать какие-либо решения или обязательства.

Смета включает:

• Затраты на местную доставку материалов / оборудования и транспортировку поставщика услуг к месту работы и обратно.
• Затраты на подготовку рабочей площадки для установки вытяжного воздуховода, включая затраты на защиту существующих конструкций, отделки, материалов и компонентов.
• Время наладки труда, время мобилизации и минимальные почасовые платежи, которые обычно включаются для небольших работ по установке вытяжных воздуховодов.

Смета расходов не включает :

• Затраты на демонтаж, перемещение, ремонт или модификацию существующих каркасных, облицовочных, ОВКВ, электрических и водопроводных систем или приведение этих систем в соответствие с действующими строительными нормами.
• Затраты на испытания и восстановление опасных материалов (асбест, свинец и т. д.).
• Накладные расходы генерального подрядчика и надбавка за организацию и надзор за монтажом выхлопных каналов. Добавьте от 13% до 22% к общей стоимости выше, если генеральный подрядчик будет контролировать этот проект.
• Налог с продаж на материалы и принадлежности.
• Плата за разрешение или инспекцию (или ее часть), требуемая вашим местным строительным отделом для вашего проекта в целом.

Ссылки — Установка выхлопного канала

• Данные о продуктах и ​​расходных материалах: Faucet Direct Сантехнические приборы и принадлежности Faucet Direct, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: Kitchen Source Сантехника и расходные материалы Kitchen Source, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: запасы сантехников Товары и расходные материалы Склад сантехников, июль 2022 г. , веб-сайт
• Данные о продуктах и ​​расходных материалах: Сантехнические изделия и расходные материалы Lowes Lowes, июль 2022 г., веб-сайт
• Данные о продуктах и ​​расходных материалах: Сантехнические компоненты и расходные материалы McCoys, июль 2022 г., веб-сайт
• Плотницкие и строительные работы, текст для студентов Glencoe/McGraw-Hill; 6-е издание, январь 2003 г., Марк Фейрер, Джон Фейрер, ISBN 007822702X
• Водяное отопление, Министерство энергетики США, декабрь 2009 г., Редакция
• Домохозяйство 1-2-3: Совет эксперта от The Home Depot Homer, TLC, июль 2022 г., редакция, ISBN 696213273
• Заработная плата и затраты на оплату труда: Книга затрат на строительство CPWAR Центр строительных исследований и обучения, июль 2022 г., персонал
• Данные о расходах на проект: Harvard University JCHS Homeowner Expenditures Гарвардский университет, июль 2022 г., веб-сайт

Управление бюджетом на установку вытяжных воздуховодов

Эта инфографика освещает решения и проблемы на площадке, которые может привести к большим отклонениям в стоимости типичного бюджета на установку вытяжного воздуховода.

Найм местных специалистов

Наше БЕСПЛАТНОЕ руководство по найму поможет вам разумно нанять сотрудников, добиться высокого качества работы и понять справедливые цены для вашего конкретного проекта.

Сделайте Homewyse лучше

Мы активное сообщество, которое ценит ваш вклад. Итак, дайте нам знать — мы удовлетворили ваши потребности? как мы можем улучшить этот сайт? Ваши комментарии и обмен очень ценятся!

• Присылайте свои отзывы или вопросы.
• Сохраняйте и делитесь Homewyse в социальных сетях, используя кнопки ниже:

Системы выхлопных каналов | UpCodes

510.1 Общие положения

510.1.1 Пожароопасность

Воздуховоды должны выходить непосредственно наружу здания, чтобы не увеличивать опасность пожара. [NFPA 96:7.1.2]

510.1.2 Соединение

510.1.3 Установка воздуховодов

Воздуховоды должны быть установлены с уклоном не менее 2 процентов на горизонтальных участках до 75 футов (22 860 мм) и не менее 8-процентный уклон на горизонтальных участках более 75 футов (22 860 мм). Допускается установка маслопроводов заводского изготовления в соответствии с перечнем и инструкциями изготовителя по установке. Горизонтальные воздуховоды должны быть обеспечены доступом в соответствии с разделом 510.3.3.

Дренажи должны быть предусмотрены в нижних точках горизонтальных воздуховодов. Там, где это предусмотрено, сливы должны быть непрерывно приварены к вытяжному каналу или перечисленным сливам жиропровода в соответствии с условиями перечня и инструкциями изготовителя по установке.

Воздуховоды должны быть установлены без образования провалов или ловушек. В коллекторных (общих воздуховодах) системах нижний конец основного воздуховода должен быть соединен заподлицо снизу с ответвленным воздуховодом. [NFPA 96:7.1.4 — 7.1.4.5]

510.1.4 Доступность

Отверстия, необходимые для доступа, должны соответствовать разделам с 510.3 по 510.3.2. [NFPA 96:7.1.5]

510.1.5 Знак

На панелях доступа должна быть размещена табличка со следующей информацией: и Опоры

Распорки и опоры воздуховодов должны быть изготовлены из негорючего материала, надежно прикреплены к конструкции и рассчитаны на то, чтобы выдерживать гравитационные и боковые нагрузки в пределах ограничений по напряжениям, предусмотренных строительными нормами. Болты, винты, заклепки и другие механические крепления не должны проникать в стенки воздуховодов.

510.1.7 Системы выхлопных каналов типа I

Перечисленные жиропроводы должны быть установлены в соответствии с условиями их перечней и инструкциями производителя по установке. [NFPA 96:7.1.7]

510.2 Зазор

Зазор между воздуховодами и горючими материалами должен быть обеспечен в соответствии с требованиями Раздела 507.4. [NFPA 96:7.2]

510.3 Отверстия

Отверстия должны быть предусмотрены по бокам или вверху воздуховода, в зависимости от того, что более доступно, и при изменении направления. Отверстия должны быть защищены утвержденным доступом, построенным и установленным в соответствии с требованиями Раздела 510.3.7. [НФПА 96:7.3.1, 7.3.2]

Исключение: Отверстия не требуются в тех частях воздуховода, которые доступны через вход или выход воздуховода. [NFPA 96:7.3.3]

510.3.1 Панель доступа

Для вытяжек с заслонками в вытяжном или приточном патрубке панель доступа для очистки и осмотра должна быть предусмотрена в воздуховоде или вытяжке в пределах 18 дюймов (457 мм). ) демпфера. [NFPA 96:7.3.4]

Исключение: Демпферы, доступные из-под капота.

510.3.2 Доступ для очистки и осмотра

Вытяжные вентиляторы с воздуховодом, соединенным с обеих сторон, должны иметь доступ для очистки и осмотра в пределах 3 футов (914 мм) от каждой стороны вентилятора. Настенные вытяжные вентиляторы должны иметь доступ для очистки и осмотра в пределах 3 футов (914 мм) от вытяжного вентилятора. [NFPA 96:7.3.7, 7.3.8]

510.3.3 Горизонтальные воздуховоды

На горизонтальных воздуховодах должно быть предусмотрено не менее одного отверстия размером 20 дюймов на 20 дюймов (508 мм на 508 мм) для входа персонала. [НФПА 96:7.4.1.1]

510.3.3.1 Очистка

Если отверстие размера, указанного в Разделе 510.3.3, невозможно, отверстия должны быть достаточно большими для проведения тщательной очистки с интервалом 12 футов (3658 мм). [NFPA 96:7.4.1.2]

510.3.3.2 Безопасный доступ и рабочая платформа. . [NFPA 96:7. 4.1.3]

510.3.3.3 Опора

Опорные системы для горизонтальных систем жиропроводов с размером поперечного сечения 24 дюйма (610 мм) и более должны быть рассчитаны на вес воздуховода плюс 800 фунтов (362,9 кг) в точке воздуховода системы. [NFPA 96:7.4.1.4]

510.3.4 Вертикальные воздуховоды

На вертикальных воздуховодах, где возможен вход персонала, доступ должен быть обеспечен в верхней части вертикального стояка для обеспечения спуска. [NFPA 96:7.4.2.1]

510.3.4.1 Доступ

Если вход персонала невозможен, на каждом этаже должен быть обеспечен доступ для уборки. [NFPA 96:7.4.2.2]

510.3.4.2 Безопасный доступ и рабочая платформа

Там, где затруднен доступ с 10-футовой (3048 мм) стремянки, отверстия на вертикальных каналах для смазки должны быть обеспечены безопасным доступом и рабочей платформой. [NFPA 96:7.4.2.3]

510.3.5 Воздуховоды, не входящие в перечень

В воздуховодах, не входящих в список, край отверстия должен быть не менее 1 ¹ / ₂ дюймов (38 мм) от всех внешних краев воздуховода или сварных швов. [NFPA 96:7.4.1.5]

510.3.6 Панели доступа

Панели доступа должны быть из того же материала и толщины, что и воздуховод. Панели доступа должны иметь прокладку или герметик, рассчитанные на 1500°F (816°C), и должны быть жиронепроницаемыми. Крепления, такие как болты, приварные шпильки, защелки или барашковые гайки, используемые для крепления съемных панелей, должны быть изготовлены из углеродистой или нержавеющей стали и не должны проникать в стенки воздуховодов.

Исключение: Включенные в перечень дверцы для доступа к смазочным каналам (панели доступа) должны быть установлены в соответствии с условиями перечней и инструкциями производителя по установке. [NFPA 96:7.4.3]

510.3.6.1 Внутри кожуха

Если отверстия расположены в воздуховодах внутри кожуха, панель доступа, включая ее компоненты, должна иметь ту же огнестойкость, что и кожух.

510.3.7 Устройства системы противопожарной защиты

Отверстия для установки, обслуживания и осмотра перечисленных устройств системы противопожарной защиты, а также для очистки воздуховодов должны быть предусмотрены в воздуховодах и кожухах и должны соответствовать требованиям Разделов 510. 3–510.3 .2 и Раздел 510.7.7. Отверстия в корпусе, необходимые для доступа к панелям доступа в воздуховоде, должны быть достаточно большими для снятия панели доступа через отверстие в корпусе. [НФПА 96:7.4.4]

510.4 Перечисленные каналы для смазки

Перечисленные каналы для смазки должны быть установлены в соответствии с условиями перечня и инструкциями производителя по установке. [NFPA 96:7.1.7]

510.4.1 Смазочные каналы заводского изготовления

Смазочные каналы заводского изготовления в соответствии с UL 1978 должны иметь несварные соединения в соответствии с их перечнем.

510.5 Прочие каналы для смазки

Другие каналы для смазки должны соответствовать требованиям разделов с 510.5.1 по 510.5.5. [НФПА 96:7.5]

510.5.1 Материалы

Воздуховоды должны быть изготовлены из углеродистой стали толщиной не менее 0,060 дюйма (1,524 мм) (№ 16 MSG) или из нержавеющей стали толщиной не менее 0,048 дюйма. дюйм (1,219 мм) (№ 18 MSG) в толщину. [NFPA 96:7.5.1.1]

510.5.2 Смазочные каналы заводского изготовления

Смазочные каналы заводского изготовления, перечисленные в соответствии с UL 1978, должны использовать материалы в соответствии с их перечнем. [NFPA 96:7.5.1.2]

510.5.3 Установка

Швы, стыки, проходки и соединения воздуховода с муфтой кожуха должны иметь непроницаемый для жидкости непрерывный наружный сварной шов. [NFPA 96:7.5.2.1]

Исключения:

1. Смазочные каналы заводского изготовления, перечисленные в соответствии с UL 1978, должны иметь конструкцию без сварных соединений в соответствии с их перечнем. [NFPA 96:7.5.2.1.1]
2. Соединения муфты воздуховода с колпаком, как показано на рисунке 510.5.3, не должны требовать непроницаемого для жидкости непрерывного наружного сварного шва. [НФПА 96:7.5.2.2]
3. Допускается герметизация проходов другими перечисленными устройствами, которые прошли испытания на жиронепроницаемость и оцениваются в тех же условиях пожарной безопасности, что и кожух или кожух перечисленных жироуловителей, и присутствие которых не ухудшает характеристик кожуха или воздуховода. честность. [NFPA 96:7.5.2.3]
4. Допускается внутренняя сварка при условии, что соединение сформировано или отшлифовано гладко и легко доступно для осмотра. [NFPA 96:7.5.2.4]

Для единиц СИ: 1 дюйм = 25,4 мм, °C = (°F—32)/1,8

510.5.3.1 Испытание воздуховода на герметичность

Перед использованием или сокрытием части системы маслопроводов необходимо провести испытание на герметичность, чтобы определить, что все сварные соединения и швы герметичны. [NFPA 96:7.5.2.1.2]

510.5.3.2 Сварное соединение воздуховодов

Соединение воздуховодов должно быть следующим:

1. Телескопическое соединение, как показано на рис. 510.5.3.2(1).
2. Раструбное соединение, как показано на рис. 510.5.3.2(2).
3. Фланец с кромочным сварным швом, как показано на рис. 510.5.3.2(3).
4. Фланец с заполненным сварным швом, как показано на рисунке 510. 5.3.2(4). [NFPA 96:7.5.5.1]

Для единиц СИ: 1 дюйм = 25,4 мм

Примечания:

1. Размер воздуховода уменьшается (увеличивается) с каждым телескопом.
2. Меньший (внутренний) участок воздуховода должен располагаться над или вверх по склону (на наклонном воздуховоде), чтобы обеспечить самостоятельный слив в больший (внешний) воздуховод.

For SI units: 1 inch = 25.4 mm

Notes:

1. Размер воздуховода остается неизменным во всей системе воздуховодов.
2. Меньший (внутренний) охватываемый конец воздуховода всегда находится выше или вверх (на наклонном воздуховоде), чтобы обеспечить самостоятельный слив в больший (внешний) охватывающий конец воздуховода.

РИСУНОК 510.5.3.2(2)
СОЕДИНЕНИЕ ВОЗДУХОПРОВОДА СОЕДИНЕНИЕМ
[NFPA 96: РИСУНОК 7. 5.5.1(b)]

590.5.3 Соединение встык соединения не допускаются. [NFPA 96:7.5.5.2]

510.5.5 Телескопические и раструбные соединения

Для телескопических и раструбных соединений внутренняя секция воздуховода должна располагаться выше внешней секции воздуховода. [NFPA 96:7.5.5.3]

510.5.6 Испытание воздуховода на герметичность

Перед использованием или сокрытием системы маслопроводов необходимо провести испытание на герметичность, чтобы определить, что сварные соединения и швы герметичны. Испытание на утечку должно состоять из легкого испытания, испытания под давлением воды или одобренного эквивалентного испытания. Владелец разрешения несет ответственность за предоставление необходимого оборудования и проведение испытаний. Такое испытание должно проводиться в соответствии с ASHRAE 154.

510.6 Наружные установки

Внешняя часть воздуховода должна быть по возможности вертикальной и должна быть установлена ​​и поддерживаться снаружи здания. Болты, винты, заклепки и другие механические крепления не должны проникать в стенки воздуховодов. Зазор воздуховода должен соответствовать Разделу 507.4. [NFPA 96:7.6.1 — 7.6.3]

510.6.1 Защита от атмосферных воздействий

Воздуховоды должны быть защищены снаружи краской или другим подходящим покрытием для защиты от атмосферных воздействий. Воздуховоды, изготовленные из нержавеющей стали, не требуют дополнительной окраски или покрытия для защиты от атмосферных воздействий. Воздуховоды, подверженные коррозии, должны иметь минимальный контакт с поверхностью здания. [НФПА 96:7.6.4 — 7.6.6]

510.7 Внутренние установки

В зданиях высотой более одного этажа и в одноэтажных зданиях, где требуется, чтобы узел крыши и потолка имел степень огнестойкости, воздуховоды должны быть заключены в сплошное ограждение, простирающееся от самого низкого огнестойкого потолка или пола над колпаком, через скрытые пространства до или через крышу, чтобы поддерживать целостность противопожарных перегородок, требуемых применимыми положениями строительных норм и правил. Оболочка должна быть герметизирована вокруг воздуховода в точке проникновения через первый противопожарный барьер после кожуха, чтобы сохранить степень огнестойкости оболочки. Оболочка должна выводить наружу здания через защищенные от непогоды отверстия. [НФПА 96:7.7.1.2 — 7.7.1.4]

Исключение: Положения о сплошном кожухе не требуются, если кожух канала для смазки, устанавливаемый на месте эксплуатации, или кожух канала для смазки заводского изготовления (см. разделы с 507.4.4 по 507.4. 6) защищен перечисленной системой защиты от сквозного проникновения воздуховода, эквивалентной классу огнестойкости узла, в который проникают, и если материалы установлены в соответствии с условиями перечней и инструкций изготовителя по установке и являются приемлемыми для Орган, имеющий юрисдикцию. [НФПА 96:7.7.1.5]

510.7.1 Менее четырех этажей

Здания высотой менее четырех этажей должны иметь ограждение с пределом огнестойкости не менее 1 часа. [NFPA 96:7.7. 2.1.1]

510.7.2 Четыре этажа или более

Здания высотой четыре этажа или более должны иметь ограждение с классом огнестойкости не менее 2 часов. [NFPA 96:7.7.2.1.2]

510.7.3 Зазор

Зазор от воздуховода или вытяжного вентилятора до внутренней поверхности корпусов из горючей конструкции должен быть не менее 18 дюймов (457 мм), а зазор от длина воздуховода до внутренней поверхности ограждений негорючей или ограниченно горючей конструкции должна быть не менее 6 дюймов (152 мм). Положения по уменьшению зазоров, как описано в разделах с 507.4 по 507.4.3.3, не должны применяться к корпусам. [НФПА 96:7.7.2.2.1 — 7.7.2.2.3]

Исключение: Расстояние от наружных поверхностей кожухов каналов для смазки, устанавливаемых в полевых условиях, и корпусов каналов для смазки заводского изготовления до внутренних поверхностей конструкции, установленной вокруг них, должно быть разрешено уменьшать, если применяемые в полевых условиях материалы ограждений воздуховодов для смазки и изготовленные на заводе кожухи воздуховодов для смазки устанавливаются в соответствии с условиями перечней и инструкциями производителя по установке и приемлемы для уполномоченного органа.
