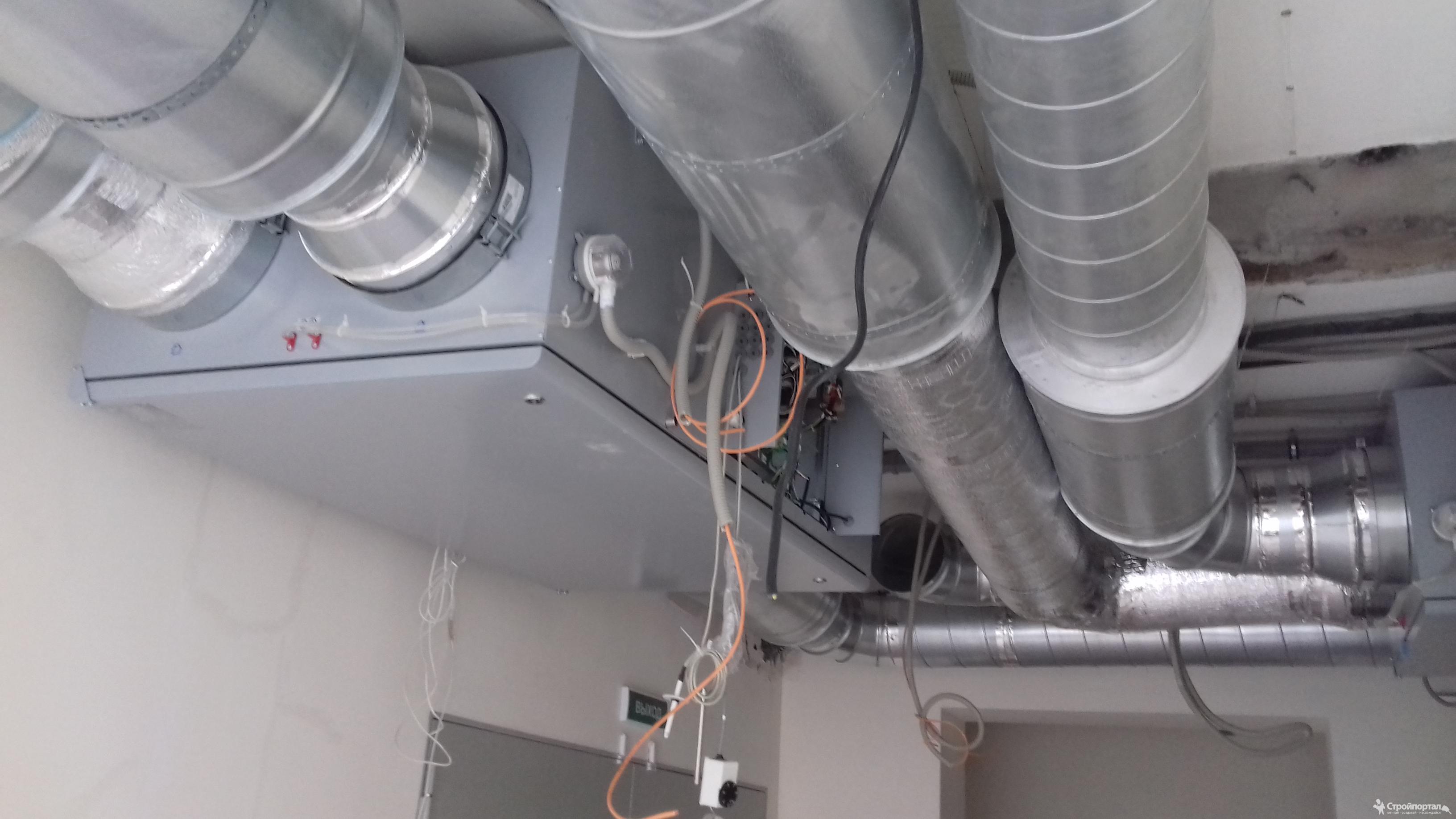

Вентиляцию в квартире осуществляет приточно-вытяжная установка Systemair с роторным рекуператором правостороннего исполнения(индекс R) с производительностью 500 м³/час. Роторный рекуператор в отличие от пластинчатого наиболее эффективен и имеет набольший КПД по теплоотдаче. В установку интегрирован пульт управления с дисплеем для задания производительности работы вентиляторов, установки необходимой температуры приточного воздуха, индикация загрязнения приточного и вытяжного фильтра, задания недельного графика работы установки, настройка параметров разморозки рекуператора. Для нагрева поступающего воздуха с улицы в приточно-вытяжную установку интегрирован предварительный канальный электрический нагреватель мощностью 1,7 кВт.

Для очистки приточного воздуха и защиты рекуператора применен штатный фильтр с классом очистки F7. Вытяжной воздух очищает установку фильтром класса G3.

Монтаж приточно-вытяжной установки осуществляется вертикально с помощью идущей в комплект монтажной пластины. Для дополнительной звукоизоляции приточного и вытяжного воздуха непосредственно над установкой смонтированы круглые шумоглушители соответствующие диаметру впускных и выпускных патрубков. Монтаж установки необходимо провести на необходимой высоте с учетом возможности отвода конденсата в канализацию самотеком. Для предотвращения попадания неприятных запахов из канализации установлен гидрозатвор.

Приточно-вытяжная установка полностью готова к монтажу, она укомплектована интегрированной автоматикой – датчиками температуры наружного и вытяжного воздуха, датчиками давления, контроллером температуры, защитой от перегрева электронагревателя, защитой от перегрева двигателей канальных вентиляторов в случае загрязнения воздушных фильтров и т.

д. Для удобства дистанционного управления установкой и контроля параметров, предусмотрено подключение дополнительного пульта управления.

Для дополнительной очистки воздуха и снижения уровня шума приточного воздуха произведен монтаж фильтра Ventmachine ФКО с очисткой активированным углем, фотокатализом и пылевым фильтром класса EU7. Производительность фильтра ФКО соответствует расходу воздуха приточно-вытяжной установки и соответствует 600 м³/час. Благодаря компактным размерам фильтра ФКО – высота 285 мм, установка размещена на потолке гардеробной комнаты.

Приточно-вытяжная вентиляция магазина с применением щелевых решеток Арктос

• Поставка. Монтаж. Пуско-наладочные работы;
• Площадь ~ 450 м²
• Месторасположение: г. Москва,

Мультизональная система Daikin и приточно-вытяжная вентиляция Daikin в коттедже

• Проектирование. Поставка. Монтаж. Пуско-наладочные работы;
• Заказчик: Частное лицо;
• Площадь ~ 850 м²
• Месторасположение: Московская область

Electrolux EPVS 1300 – бюджетный и эффективный способ борьбы с избытком влажности

• Задача: Вентиляция бассейна
• Поставка. Монтаж. Пуско-наладочные работы
• Заказчик:  Частное лицо
• Площадь бассейна ~ 50 м²
• Месторасположение: Московская область

Хотите заказать монтаж приточно-вытяжной установки в Москве и Московской области?

Звоните: 8(499)900-50-92, отправляйте заявки на почту: [email protected].

Монтаж систем вентиляции: правила организации и проектирования

Качественный воздухообмен необходим для любого жилого или хозяйственного объекта. Для этого нужно выполнить расчет его параметров и составить схему прохождения потоков воздуха по помещению. В зависимости от сложности работ, монтаж систем вентиляции можно сделать самостоятельно или заказать их выполнение.

Мы расскажем, как проектируют системы вентилирования, перечислим, на какие нормативные документы следует опираться. Из предложенной нами статьи вы узнаете, как выбрать наиболее подходящую схему. Наши рекомендации помогут и тем, кто решил всю работу сделать собственными руками, и тем, кто будет контролировать строителей.

Содержание статьи:

Нормы для определения параметров воздухообмена

Так как система вентиляции влияет на качество жизни человека, то ее допустимые параметры прописаны в нормативных документах. Исполнение этих требований обязательно в случае коммерческого использования помещений, а также при приемке многоквартирных зданий.

При проектировании собственником вентиляции внутри квартиры или для частного дома их можно принять на уровне рекомендаций.

Документы и акты Российской Федерации

Российским законодательством установлены различные нормы к вентиляции и кондиционированию в зависимости от типа и предназначения помещений. Они включены в своды правил (СП), государственные стандарты (ГОСТ) и санитарные правила и нормы (СанПиН).

Согласно правилам, помещения жилого и бытового назначения вентилируют для достижения следующих целей:

• Поддержание кислородного режима. Снижение его концентрации ухудшает самочувствие человека. Эту проблему проще всего решить при помощи притока уличного воздуха.
• Удаление нежелательных газов и аэрозолей. Скопление углекислого газа, продуктов горения или пыли опасны для здоровья.
• Регулирование параметров микроклимата. Поддержание влажности в заданном диапазоне при помощи вентиляции – распространенный и эффективный метод, который часто используют не только в жилых, но и в складских и подвальных помещениях различного назначения.

В российских стандартах расчет расхода приточного воздуха определяется по многим параметрам, после чего берут максимально высокий показатель. На практике часто используют не все из них, поэтому этот подход вызывает много вопросов у специалистов.

Существует 8 документов, регламентирующих нормы воздухообмена, допустимые параметры микроклимата, а также правила установки и функционирования систем вентиляции

Зарубежные стандарты качества вентиляции

При установке или собственной квартиры не обязательно использовать действующие российские нормативные документы. В качестве альтернативы можно применить в расчетах положения зарубежных стандартов, которые регулируют качество воздуха в помещении.

Основанное в 1894 году сообщество инженеров ASHRAE имеет большой научно-практический опыт и множество наработок в области вентиляции и кондиционирования

Организацией ASHRAE разработаны следующие документы:

• ASHRAE 62.1 – требования к системам вентиляции и кондиционирования воздуха;
• ASHRAE 55 – требования к микроклимату и тепловому комфорту помещения.

Исследования этого американского общества инженеров часто используют для расчетов стандартов качества международного и национального уровней.

Для определения минимальных показателей вентиляции стандарт 62.1 использует методики, основанные на следующих показателях:

• кратность воздухообмена (VRP), где регламентируют положения приточных и вытяжных устройств и варьируют мощность потоков в зависимости от показателей микроклимата;
• качество внутреннего воздуха (IAQP), где предлагают способы сокращения концентрации нежелательных аэрозолей путем их фильтрации;
• размеры и положение отверстий для естественной вентиляции (NVP).

Комплексное использование всех трех подходов позволяет значительно уменьшить эксплуатационные расходы.

Также есть работы Европейского комитета по стандартизации (CEN), посвященные вентиляции зданий:

• стандарт EN 13779 – требования к системам вентиляции и кондиционирования воздуха;
• стандарт EN 15251 – требования к параметрам микроклимата;
• акт CR 1752 – критерии расчета вентиляции зданий.

Оба набора стандартов касаются непосредственно здоровья и комфорта пользователей. Необходимый объем приточного воздуха определяют по эмиссии углекислого газа, так как другие значительные источники загрязнения отсутствуют.

Для технических помещений, таких как газовая котельная, расчет объема воздухообмена производят с позиции обеспечения безопасности, а не качества жизни

Можно заказать расчет параметров вентиляции квартиры или дома по американским или европейским нормам. Это будет резонно, учитывая длительный зарубежный опыт и более строгие требования к качеству жизни.

Основные этапы проектирования

Типовые схемы для жилых и бытовых помещений отсутствуют ввиду архитектурного и функционального многообразия зданий.

Для принятия решения по созданию оптимальной системы воздухообмена необходимо придерживаться общих принципов организации вентиляции, соблюдение воздушного баланса, правил разработки технического задания и рекомендаций по его практической реализации (+)

Разработка технического задания

Составление технического задания – первый этап проектирования вентиляции. Здесь необходимо прописать требования к объему и типу воздухообмена для всех помещений дома.

Пример технического задания (в части воздухообмена) на разработку системы вентиляции дома. Такой документ можно составить самостоятельно

Для каждого отдельного помещения в зависимости от его предназначения определяют .

Так, для квартир и частных домов использовать вентиляцию необходимо следующим образом:

• Жилые комнаты, гостиные, спортивные залы. Постоянный приток. Объем зависит от среднесуточного количества находящихся в помещении людей. Возможны требования по температуре и влажности входящего потока.
• Ванная, уборная, прачечная. Постоянная естественная вытяжка. Работа механических устройств во время использования помещений.
• Кухня. Постоянная естественная вытяжка. Включение принудительной тяги во время интенсивного использования газа, либо в случае значительных выбросов в воздух пара при открытых способах приготовления пищи.
• Коридор и прихожая. Свободное перемещение воздуха.
• Кладовка. Естественная вытяжная вентиляция.
• Бойлерная или топочная. Необходимо при расчете воздушного баланса учитывать факт наличия вытяжной вентиляции за счет удаления продуктов горения через дымовую трубу.
• Рабочие помещения (мастерская, гараж). Автономная вентиляция в зависимости от предназначения комнат.

Техническое задание может быть разработано самостоятельно или сторонними специалистами. В последнем случае при заключении договора проектировщики вынуждены будут придерживаться российских нормативных документов регламентирующих и кратность воздухообмена.

Выбор наилучшей схемы вентиляции

На основании технического задания создают схему вентиляционной системы. План расположения ее элементов необходимо согласовать до внутренней отделки помещений. Иначе, в случае монтажа после ремонта, возникнет дополнительная задача по их вписыванию в интерфейс дома.

Оборот воздуха в доме. Отдельная вытяжка из бассейна необходима, чтобы уменьшить объем конденсата в рекуператоре. Отдельный цикл в бойлерной – требования противопожарной безопасности. Отдельный цикл в гараже – техническая простота решения

Как правило, любой план вентиляции можно воплотить несколькими способами.

Наилучшее решение должно полностью удовлетворять требованиям технического задания и учитывать следующие пожелания:

• содержать минимальное количество узлов и элементов, которые подвержены поломкам;
• регулярное обслуживание должно быть простым и, по возможности, проводиться силами жильцов;
• использование вентиляции при регулировании микроклимата должно быть понятное для людей, которые не обладают специальными знаниями о технических нюансах системы;
• наличие резервных решений в случае выхода из строя одного из узлов;
• система должна быть незаметно вписана в интерьер квартиры или дома.

При финансовых расчетах необходимо учитывать как разовое вложение средств на покупку элементов системы и их монтаж, так и регулярные затраты на периодическое обслуживание и электроэнергию, затрачиваемую на обогрев и увлажнение воздуха.

Современные решения для бытовых вентиляционных систем содержат компактный электронный блок управления, с помощью которого легко можно отрегулировать микроклимат любого помещения в доме

Монтаж компонентов системы

Как и проектирование, монтаж систем вентиляции можно выполнить самостоятельно или доверить это специалистам. Чтобы принять решение по этому вопросу надо определить перечень работ и оценить возможность их выполнения собственными силами.

Установка вентиляционного оборудования

При любых схемах вентиляции последовательность ее монтажа включает следующие этапы:

1. установка оборудования внутри помещения;
2. обустройство приточных и вытяжных отверстий;
3. прокладка воздуховодов;
4. испытание системы на работоспособность.

Существует множество типов оборудования, которое применяют в системах вентиляции. При использовании моноблочных установок, а также в случае возможности сгруппировать большинство устройств в одном месте, их размещают в вентиляционной камере – специально выделенном помещении.

Под вентиляционную камеру обычно отводят подвальные или теплые чердачные помещения. Тогда можно обойтись без установки шумопоглощающей оболочки

Основные нюансы установки внутреннего оборудования следующие:

• Моноблочные устройства, а также отдельные рекуператоры тепла имеют большой вес. Необходима их установка и надежное крепление для предотвращения вибраций. Кроме того, нужно обеспечить к ним доступ для проведения обслуживающих работ.
• Электропроводка. Калориферы и вентиляторы лучше выделить в отдельную группу от внутреннего электрощита. Для частного дома актуально предусмотреть возможность подключения автономного генератора.
• Электронные блоки управления нужно подключать с использованием стабилизатора напряжения.

Таким образом, для самостоятельной установки вентиляционного оборудования необходимо общестроительные навыки и практический опыт в электрике.

Организация притока воздуха

Забор уличного воздуха может происходить или в одном месте с последующим распределением его по системе воздуховодов или для каждого помещения отдельно. При первом варианте основные ветви приточного и вытяжного воздуховодов обычно расположены вплотную друг к другу, разделяясь только на улице.

Покомнатную автономную реализуют двумя способами:

• установка перепускного клапана оконного типа;
• монтаж стенового клапана.

Готовые решения, которые связаны с пропуском воздуха через окна, имеют определенную специфику. При сильных похолоданиях в местах забора воздуха образуется наледь, что быстро выводит такие клапаны из строя.

В воздуховод приточной вентиляции легко внедрить фильтры механической очистки. Это значительно улучшает чистоту помещений и уменьшает концентрацию пыли

Кроме того, холодный воздух без подогрева и рассеивания опускается к полу, создавая вертикальный температурный градиент. Это снижает уровень теплового комфорта и увеличивает риск получения простудных заболеваний.

Стеновой клапан менее подвержен обмерзанию и может быть снабжен калорифером для подогрева воздуха и дефлектором для его рассеивания.

При установке такого устройства необходимо решить следующие вопросы:

• Пробурить отверстие с некоторым уклоном наружу. В панельных домах это сделать можно только применив технологию алмазного бурения. В результате работ будет произведено большое количество пыли, которую необходимо собрать, используя пылесос.
• Решить вопрос с теплоизоляцией клапана. Проверка ее качества пройдет при первых сильных морозах, когда переделать что-либо будет очень сложно.
• Установить наружную решетку. Это вызывает проблемы при расположении квартиры не на первом этаже. Здесь необходимо соблюдать технику безопасности.
• При необходимости интеграции в клапан вентилятора, калорифера или увлажнителя воздуха придется обеспечить подключение приборов к электричеству.

Оголовок стенового клапана нужно выбирать с учетом интерьера. При необходимости его легко можно покрасить.

Стеновой приточный клапан гораздо компактнее, чем система распределенных воздуховодов. Если в квартире уже проведен ремонт, то его установка обойдется гораздо дешевле

Нюансы устройства вытяжной вентиляции

Основные работы по в квартире заключаются в следующем:

• подведение воздуховода (как правило, только на кухне) к вентиляционной шахте;
• монтаж вытяжки на кухне и вентиляторов в ванной комнате и уборной.

При установке вытяжной вентиляции в частном доме помимо этих работ необходимо выполнить и более сложные:

• прокладка воздуховодов через чердак с их утеплением;
• вывод вентиляции на крышу с установкой трубы.

Утепление каналов, которые предназначены для удаления воздуха, необходимо для предотвращения выпадения конденсата и возврата его через вентиляцию обратно в помещение. При этом желательно устанавливать сечение шахты из расчета средней скорости потока не менее 1 м/с. Это также способствует удалению лишней влаги.

При выводе вентиляции на крышу необходимо выполнить следующие условия:

• выявить допустимые места вывода вентиляции и рассчитать длину трубы;
• проделать проход трубы через крышу с восстановлением гидро- и теплоизоляции;
• хорошо закрепить трубу на крыше во избежание ее перекоса или опрокидывания при сильных ветрах;
• установить дефлектор для защиты вентиляции от осадков и увеличения тяги.

Все работы, выполняемые на скатных крышах, необходимо проводить с соблюдением мер безопасности. Также нужно не допустить повреждения кровли.

Если с выводом вентиляционной трубы через крышу возникают проблемы, то можно выполнить стеновой вариант со стороны дворового фасада

Сооружение воздуховодов и предпусковые испытания

Между помещениями трансфер воздуха может происходить обыкновенным образом, либо по , монтаж которых является простой задачей. Он может быть выполнен самостоятельно при наличии минимальных строительных и ремонтных навыков.

Для бытовых целей используют пластиковые, тонкостенные металлические или гибкие гофрированные воздуховоды. Соединение фасонных элементов между собой не вызывает затруднений, однако не будет лишним дополнительное уплотнение мест стыковки с применением самоклеющейся ленты или силиконового герметика.

Большое разнообразие фасонных элементов позволяет выполнить воздуховод любой топологии, а также осуществлять переход между сечениями стандартных размеров

Части , в зависимости от места расположения, крепят следующим образом:

• При креплении к стене и потолку используют специальные хомуты, которые продают в комплекте с воздуховодом или отдельно. Они стоят дешево, поэтому нет необходимости придумывать иные способы.
• Если воздуховод лежит на шкафах или кухонных полках, то его крепят при помощи любых держателей. Под детали подкладывают поролон во избежание дребезжания при работе вентиляции.
• Внутри шкафов детали воздуховода фиксируют при помощи хомутов. В местах прохождения через перегородки и стены их обкладывают поролоновыми или пенопластовыми вставками для ликвидации шума.

После подключения воздуховодов к вытяжкам, приточным клапанам и вентиляционному оборудованию необходимо провести проверку работоспособности всей системы.

Это нужно сделать в следующих режимах:

• максимальной мощности работы всех устройств;
• максимальной мощности работы приточной вентиляции при неработающих приборах вытяжной;
• максимальной мощности работы вытяжной вентиляции при неработающих приборах приточной.

Первый режим используют для проверки достаточности электропитания и целостности системы воздуховодов. Последние два режима необходимы для проверки возможности возникновения обратной тяги и интенсивной фильтрации воздуха через стены.

Несмотря на все расчеты, некоторые приточные и вытяжные вентиляторы могут не соответствовать заявленным характеристикам, что сложно выявить в процессе их работы.

Выводы и полезное видео по теме

Схема вентиляции для типовых помещений. Правила устройства приточной и вытяжной вентиляции:

Монтаж канальных систем воздуховодов и выбор их сечения. Применение рекуператоров тепла:

Расчет необходимого объема оборота воздуха, составление плана вентиляции и ее монтаж можно полностью или частично выполнить самостоятельно. При заказе таких услуг у специалистов, понимание нюансов этих процедур позволит проконтролировать качество выполняемых работ.

Хотите поделиться собственным опытом в проектировании и устройстве вентиляции в загородном доме или на даче? Располагаете информацией, которая будет полезна заинтересованным посетителям сайта? Пишите, пожалуйста, комментарии в расположенном ниже блоке, публикуйте фото и задавайте вопросы по теме статьи.

Монтаж систем приточно-вытяжной вентиляции в Москве

Ни одно современное здание производственной, жилой, офисной или коммерческой недвижимости не может обойтись без качественной системы вентиляции, обеспечивающей в нем комфортные условия. Именно поэтому проектированию вентиляции в зданиях уделяется много внимания. Однако ни одна система вентиляции, даже созданная по самому лучшему проекту, не сможет выполнять свои функции при неправильном или некачественном монтаже. Именно поэтому монтаж вентиляции должен осуществляться специалистами, имеющими не только теоретические знания, но и большой опыт в реализации подобных проектов любой сложности.

Компания «Пять стихий» уже много лет работает в сфере монтажа различных систем вентиляции. Мы предлагаем нашим клиентам монтаж вентиляционных систем со строгим соблюдением проекта, а также строительных норм и правил. Мы гарантируем высокое качество монтажа и длительную работу системы.

Одними из самых распространенных систем вентиляции являются системы вытяжного и приточно-вытяжного типа.

Монтаж вытяжной вентиляции

Вытяжная вентиляция может использоваться в зданиях и помещениях различного назначения. Она относительно не сложна и отличается тем, что механический привод (вентилятор) устанавливается только на одном трубопроводе.

Несмотря на кажущуюся простоту, монтаж вытяжной системы вентиляции – сложное и ответственное дело.

В такой системе важно не просто обеспечить удаление необходимого количества воздуха, но и позаботиться о том, чтобы в помещении был нормальный приток воздуха.

Также следует добиться того, чтобы воздушные потоки правильно перемещались по помещению. Малейшая ошибка – и труды, затраченные проектировщиками, будут сведены к нулю.

Монтаж приточно-вытяжной вентиляции

Для большинства зданий идеально подходит приточно-вытяжная вентиляция. Обладая превосходными возможностями, такая система позволяет не только удалить и подать воздух в здание, но и задать индивидуальные особенности вентилирования каждого помещения, а также обеспечить подогрев или охлаждение воздуха. Кроме того, в таких системах есть возможность реализовать эффективные решения по энергосбережению. Однако монтаж приточно-вытяжной системы вентиляции довольно сложен.

Любая ошибка может привести не просто к нарушению режима вентиляции, но и к тому, что в помещении будет холодно или жарко. Неправильный монтаж приведет к повышенному расходу электроэнергии и будет наносить убытки владельцу здания на протяжении многих лет.

Монтаж вентиляции в Москве

Компания «Пять стихий» специализируется на профессиональном выполнении монтажа вентиляции различных типов в Москве. За годы работы мы создали и ввели в эксплуатацию системы вентиляции частных домов, бассейнов, спортзалов, производственных цехов, ресторанов, кафе, автомобильных моек и многих других объектов. Наш опыт гарантирует клиентам не только высокое качество монтажа, но и самые сжатые сроки проведения работ.

Монтаж вентиляции своими руками | Строительный портал

Вентиляция – одна из самых главных систем жизнеобеспечения дома. Ни о каком комфорте не может быть и речи, если ваше жилище напоминает термос по своей герметичности.

Помните, в помещениях обязательно должен происходить воздухообмен: старый воздух, насыщенный углекислым газом, должен уходить, а свежий приходить. Нарушение воздухообмена приводит к тому, что в комнате душно, а кухонный чад не выветривается и распространяется по всему дому,  в ванной может быть такая сильная влажность, как в парной бани. Первым признаком отсутствия нормальной вентиляции являются запотевшие окна. С этим нельзя мириться, иначе можно получить букет серьезных заболеваний, а о том, что будут страдать предметы интерьера и отделка не стоит и говорить: обои будут отслаиваться, книги и деревянные детали плесневеть, а закончится все черной плесенью на стенах. Чтобы всего этого кошмара не произошло, необходимо грамотно продумать и осуществить монтаж систем вентиляции. В данной статье мы поговорим о видах вентиляции и некоторых нюансах монтажа в квартире многоэтажного дома и в частном загородном коттедже.

1. Естественная вентиляция
2. Принудительная вентиляция



Существует 3 вида вентиляционных систем:

• Естественная вентиляция.
• Принудительная вентиляция.
• Смешанный тип вентиляции, при котором часть элементов работает по принципу естественной вентиляции, а часть принудительно.

Давайте разберем более подробно, что собой представляют естественная и принудительная вентиляция, где они применяются и как монтируются.



Естественная вентиляция

Основное отличие естественной вентиляции заключается в том, что она работает без электричества, т.е. полностью автономна. В помещениях оборудуются система продухов и вентиляционных каналов. Благодаря разности температур и давления в начале системы, т.е. возле продухов, и в конце системы – возле вентиляционных каналов, возникает естественное движение воздушных масс, которое иногда еще называют «сквозняк».

Преимуществами естественной вентиляции можно назвать:

• Автономность;
• Создание естественных условий, наиболее пригодных для жизни человека.
• Низкая стоимость обустройства и обслуживания.
• Отсутствие элементов, на которых могут развиваться и размножаться бактерии и грибки.
• Естественное движение воздушных масс, которое зависит от погодных условий.

Среди недостатков естественной вентиляции можно выделить зависимость от природных погодных условий:

• Например, при сильном ветре может возникать обратная тяга, которая будет выносить различный мусор из вентиляционного канала.
• В жаркую погоду движение воздуха практически останавливается, так как для нормального функционирования естественной вентиляции необходимо, чтобы температура на улице была ниже, чем в доме.

Тем не менее, именно естественная вентиляция без дополнительных фильтров, осушителей, увлажнителей и другого оборудования наиболее благоприятна для жизни человека. Практически отсутствует риск появления аллергии, частых простуд и насморков, нестабильности артериального давления.



Где применяется естественная вентиляция



Естественная вентиляция используется практически во всех старых жилых постройках и во многих современных. Во всех многоэтажках обустроен вентиляционный канал, который проходит преимущественно посередине квартиры или стояка. Вертикальный вентиляционный канал выводит отработанный воздух вверх – на крышу. А вот приточные отверстия и клапаны в советских постройках предусмотрены не были. Предполагалось, что свежий воздух будет заходить в помещение через форточку проветривания, которой были оснащены окна, или при условии, что окна закрыты, через мелкие щели в окнах и рамах.

На самом деле движение воздуха через деревянные окна имеет неоспоримые преимущества. Благодаря естественной рекуперации даже в холодное зимнее время воздух нагревается, пока проходит через окна.

Важно! Многие совершают ошибку, заклеивая на зиму окна скотчем, чтобы не было сквозняков. Таким образом, естественное движение воздуха прекращается, а проветривать, открывая форточку, не всегда представляется возможным, особенно если за бортом -30 °С. Значительно лучше утеплять окна с помощью поролона, закрепляя его полоски между рамами окна. Проходя сквозь поролон, даже ледяной воздух нагревается. В итоге и вентиляция есть, и воздух теплый.

Но прогресс не стоит на месте и сейчас все массово меняют старые деревянные окна на новые металлопластиковые, которые представляют собой абсолютно герметичный профиль и стеклопакет. Учитывая, что в квартирах старого образца продухи не предусмотрены, хозяева сами полностью лишают свои жилища вентиляции воздуха, так как сквозь металлопластиковые окна он не проникает. Как результат, запотевшие окна, повышенная влажность и другие неприятности. Как с этим бороться, мы расскажем ниже.

В частных домах также используется естественная вентиляция. Можем порекомендовать обустраивать вентиляцию данного типа в строениях из «дышащих» материалов. Например, в таких домах:

• Деревянные дома.
• Соломенные дома.
• Саманные дома.
• Газоблочные или газобетонные монолитные дома.
• Кирпичные дома.
• Пенобетонные дома.
• Из керамзитовых блоков.
• Из шлакоблоков.
• Монолитные керамзитобетонные дома.
• Из керамических энергоэффективных блоков.

Все эти материалы обладают достаточной паропроницаемостью, чтобы стены могли «дышать», отдавая излишнюю влагу от жизнедеятельности человека в атмосферу.



Как проверить работоспособность естественной вентиляции

Если вы заметили первые признаки того, что вентиляция перестала работать, необходимо проверить и определить, где именно проблема. Также не помешает хотя бы раз в три месяца проверять работоспособность системы просто так.

• Берем лист бумаги (не слишком плотной) А4 или лучше отрезать полоску 20 – 25 см длиной и 2 – 3 см шириной.
• Подносим бумагу к вытяжному отверстию в помещении. При этом все двери и окна должны быть закрыты.
• Если бумажка отклонилась в сторону вентиляционного отверстия или даже слегка прилипла к нему, значит, вентиляция работает даже при закрытых дверях и окнах. Приток воздуха осуществляется через щели под дверьми и в окнах или под окнами.
• Если бумажка не отклонилась совсем, открываем двери и форточки.
• Если с открытыми дверьми и форточкой бумажка все равно не отклоняется в сторону вентиляции и не прилипает, значит, забит вентиляционный канал и его необходимо прочистить.
• Если же с закрытыми окнами бумажка не отклоняется к вентиляции, а с открытыми отклоняется, значит, просто не хватает притока воздуха. Когда окна закрыты, помещение становится герметичным, вентиляция прекращается. Если вы не можете позволить себе проветривать помещение, открывая окна, необходимо сделать приточный клапан или продух.

Важно! Обратите внимание, не стоит проверять работоспособность вентиляции в многоэтажном доме с помощью зажженной спички. В общем вентиляционном канале может быть скопление горючего газа, а ваша беспечность приведет к взрыву и у кого-то вывалится стена.

Прочистку общего вентиляционного канала нельзя производить самостоятельно, необходимо обращаться в ЖЭК или управляющую компанию. Максимум, что вы можете сделать самостоятельно, это с помощью пылесоса прочистить канал на ту высоту, на которую сможете.



Монтаж приточной вентиляции



Для нормальной работы естественной вентиляции необходимо, чтобы приточные отверстия и продухи находились на наружной стене, а вытяжной вентиляционный канал на противоположной стене или даже в другом помещении.

Приточные клапаны можно располагать в нескольких местах:

• Под подоконником, над радиатором отопления или за радиатором отопления.
• В нижней раме окна.
• В верхней раме окна.
• В стене рядом с окном на высоте примерно 1,7 – 1, 9 м.

Во многих современных моделях металлопластиковых окон уже предусмотрен приточный клапан в верхней или нижней части окна. Как правило, он оснащен фильтром и заслонкой, так что его работу можно контролировать.

Отверстие в стене также является неплохим вариантом обустройства приточной вентиляции. Но если в регионе бывают суровые зимы, то отверстие станет источником ледяного воздуха, от чего на стене может появляться конденсат или даже изморозь.

А вот приточный клапан под подоконником рядом с радиатором отопления является самым оптимальным вариантом. Воздух, проходящий через клапан, будет нагреваться от радиатора отопления достаточно, чтобы не быть слишком холодным.

Подобные клапаны могут иметь различную форму: круглую или прямоугольную, вытянутую в линейку. Какой из них выбрать, зависит от условий монтажа, какой удобнее, тот и выбирайте.

Работа по монтажу вентиляции под окном:

• Прикладываем к стене корпус вентиляционного клапана. Намечаем карандашом, где будет находиться отверстие для забора воздуха.

• Сверлим сквозное отверстие диаметром 60 мм. Можно использовать перфоратор с коронкой соответствующего диаметра. Отверстие должно располагаться с небольшим уклоном в сторону улицы, градусов 5 – 7.

• Вставляем в отверстие заборную трубу-воздуховод, утеплитель. Если вокруг трубы все еще остаются щели, старательно заделываем их теплоизоляционным материалом. В исключительных случаях можно задуть монтажной пеной.
• Надеваем корпус клапана так, чтобы он не касался трубы-воздуховода. Намечаем отверстия для крепления к стене.

• Сверлим отверстия, вставляем в них дюбеля, прикладываем корпус и прикручиваем его к стене.

• Сверху вставляем в корпус шумопоглотитель. Он идет в комплекте с клапаном.

• Надеваем лицевую крышку на клапан.

• Снаружи стены надеваем на трубу наружную решетку.

Приточный клапан вентиляции готов. В зависимости от требуемого объема свежего воздуха таких клапанов может быть несколько в одном помещении. Также можно использовать модели клапанов, которые закрываются по необходимости. Они оснащены специальной заглушкой.



Вытяжные каналы естественной вентиляции

Вытяжные каналы оборудуются в капитальных стенах толщиной не менее 380 мм. На один загородный дом или коттедж таких каналов может быть от 1 до 3 штук в зависимости от архитектуры строения.

• Размеры вентиляционного канала 130х130 мм. Обустраивать его необходимо на стадии кладки стены.
• Входное отверстие, ведущее из помещения в вентиляционный канал, необходимо располагать под потолком.
• Вытяжной канал выводится на крышу дома в виде трубы. Высота трубы минимум 50 см над уровнем конька крыши, иначе нарушится тяга вследствие завихрений на поверхности крыши.
• Толщина стенок вентиляционного канала должна быть 2,5 кирпича. Если она будет меньше, канал будет быстро охлаждаться в холодное время года. Это приведет к тому, что канал перестанет выводить отработанный воздух наружу, а будет затягивать холодный уличный воздух.

Желательно располагать вентиляционный канал в середине дома. Чтобы воздух из помещений беспрепятственно двигался по направлению к вытяжке, в дверях необходимо выполнять специальные переточные отверстия или просто оставлять щель между полом и дверью примерно 2 см.



Принудительная вентиляция

Отличительная черта принудительной вентиляции – использование электричества, которым приводятся в действие вентиляторы. Принудительной вентиляцией можно назвать даже вентилятор в ванной, который запитан от лампочки.

Принудительная вентиляция может быть реализована по-разному:

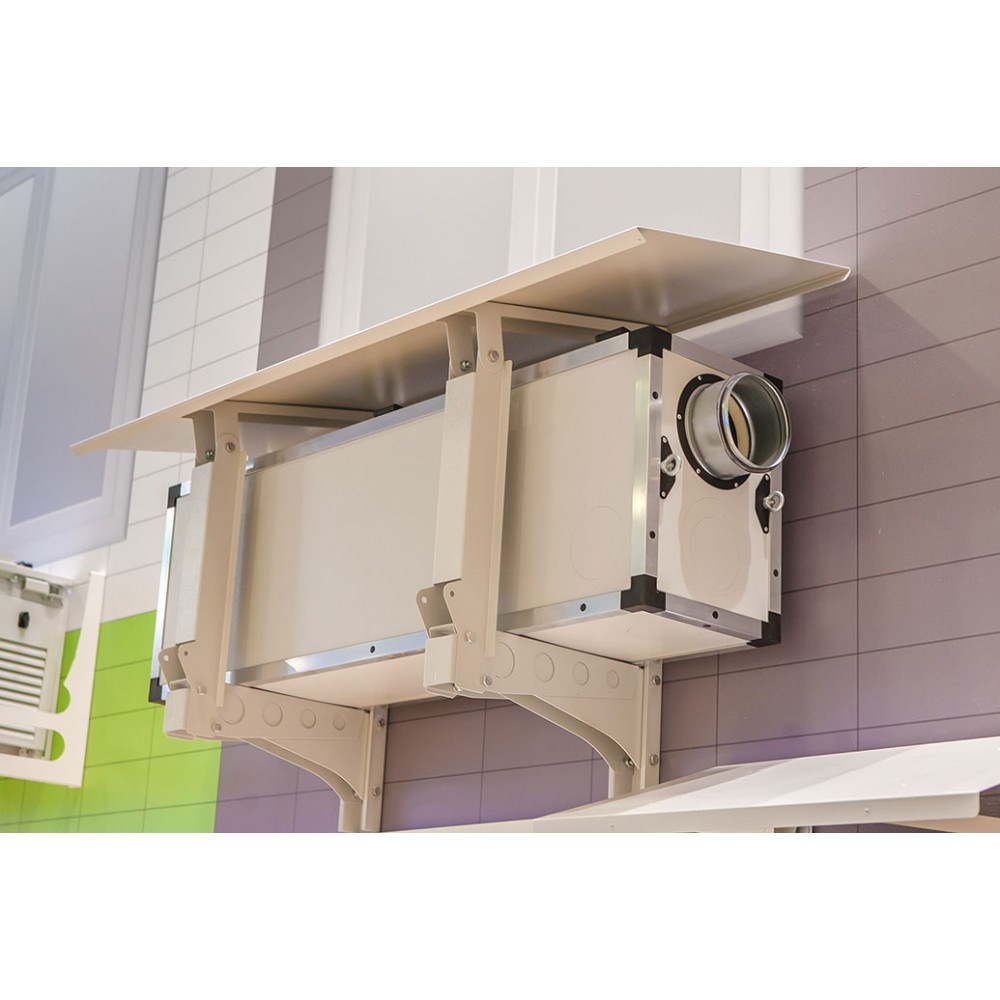

• Моноблочная установка вентиляции для одного помещения.
• Моноблочная установка для вентиляции целого коттеджа.
• Наборные системы принудительной вентиляции, состоящие из воздуховодов во всех помещениях, фильтров, вентиляторов, рекуператоров, шумопоглотителей и других элементов.

Такая система не зависит от погодных условий, так как разница давлений образуется искусственно, с помощью вентиляторов. В ней не бывает обратной тяги. Воздух очищается от вредных примесей с помощью фильтров, а также может нагреваться или охлаждаться в зависимости от времени года и погодных условий.

Недостатком принудительной вентиляции является не только высокая стоимость разработки, оборудования, монтажа и эксплуатации, но и то, что многие элементы системы являются рассадниками бактерий и грибков. Чистить их каждый день не представляется возможным, а воздух проходит через них каждый день, собирая на себя всякую гадость. Бороться с этим недостатком невозможно, хоть и есть специальные системы ультрафиолетового обеззараживания, все равно в домах с принудительной вентиляцией значительно чаще болеют  астмой, аллергией и частыми ОРВИ.



Где используется принудительная вентиляция



Тем не менее, бывают ситуации, когда без принудительной вентиляции  не обойтись. Например, в больших помещениях с большим потоком людей, где требуется много свежего воздуха. В производственных цехах, учебных аудиториях, в спортзалах, на вокзалах и в других местах приходится обустраивать мощную вентиляционную систему, чтобы обеспечить людей требуемым объемом воздуха.

В больших загородных домах в последнее время также стало популярным использование центральной вентиляции с воздуховодами, вентиляторами и рекуператорами. Например, в большом помещении, отверстие для притока или забора воздуха может находиться непосредственно над тем местом, где скапливается много людей. Например, над диваном в гостиной или в курительной комнате или возле чайного столика.

В домах попроще обычно хватает естественной вентиляции, кроме тех случаев, когда строение излишне герметично. Например, в домах из таких материалов обязательно необходимо делать принудительную вентиляцию:

• SIP-панели.
• Сэндвич-панели.
• 3D панели.
• Пенополистиролбетон.
• МДМ панели.
• СОТА панели.

• Каркасные дома по канадской технологии.
• Вакуумные панели.

Для обустройства вентиляции в так называемых энергоэффективных домах необходимо произвести расчеты, создать проект вентиляции и оборудовать вентканалы во всех помещениях. Мы не будем останавливаться на расчетах и проекте, так как вентиляция настолько серьезная сеть коммуникаций, что лучше ее доверить профессионалам. Самостоятельно мы лишь можем выполнить монтаж вентиляции по уже готовому плану и чертежу с указанием размеров, мест установки приборов и воздуховодов.



Монтаж приточной принудительной вентиляции

Самый простой способ обеспечить приток свежего воздуха – это оборудовать приточные клапаны с вентилятором в стенах. Система приточной принудительной вентиляции монтируется так:

• В наружной стене выполняется отверстие, как было описано в случае монтажа приточного клапана естественной вентиляции. Разница лишь в том, что отверстие может находиться в любом удобном месте. Например, рядом с окном на высоте 1,7 – 1,9 м.

• Внутрь отверстия вставляется труба-воздуховод.
• Внутрь трубы вставляется вентилятор.
• Снаружи труба с вентилятором закрывается решеткой.
• На внутренней стороне стены монтируется агрегат, в котором находится фильтр, через который проходит приточный воздух, очищаясь от вредных примесей, шумопоглотитель, а также электрический нагреватель.
• В зимнее время воздух подогревается с помощью электронагревателя, а летом просто проходит сквозь фильтр и поступает дальше.

• Далее есть два варианта поступления воздуха: он может выходить сразу из агрегата в помещение, а может быть распределен по помещениям с помощью воздуховодов. В последнем случае к агрегату монтируются пластиковые или нержавеющие воздуховоды, а на конце устанавливается решетка.

Управление системой может осуществляться с помощью автоматики, которая настраивается по таймеру или контролируется датчиком температуры.



Монтаж воздуховодов вентиляции

Наборные системы принудительной вентиляции отличаются тем, что устанавливается одна приточная установка, которая располагается в чердачном помещении или в любом другом, которое готов выделить хозяин, так как вентиляторы будут изрядно шуметь, несмотря на «бесшумные» технологии. От приточной установки расходятся вентиляционные каналы – воздуховоды в разные помещения.

По одним воздуховодам чистый воздух поступает в помещения. По другим воздуховодам осуществляется забор отработанного воздуха, который направляется в систему приточной установки, где используется для нагрева холодного воздуха, поступающего с улицы. Данное устройство называется «рекуператор», в нем теплый воздух из помещений отдает свое тепло холодному воздуху с улицы, и, наоборот, в жаркое время прохладный воздух из дома охлаждает горячий воздух с улицы. При этом чистый и отработанный воздух не смешиваются.

Помимо фильтров установка может быть оснащена различными осушителями, увлажнителями, обеззараживателями и другими устройствами.

Размеры воздуховодов должен подбирать специалист, они указываются в проекте. Самые распространенные размеры: 100, 125, 160, 200, 250, 315, 355, 400, 450 и 500 мм.

Воздуховоды изготавливаются из таких материалов:

• Пластик.
• Алюминий.
• Сталь.

Профиль может быть прямоугольным и круглым. Круглые воздуховоды предпочтительней, так как в них меньше аэродинамические потери. Также лучше использовать воздуховоды из алюминия или нержавейки, они более долговечны и устойчивы к механическим повреждениям. Для герметичного монтажа системы вентиляции используются специальные фланцы и уплотнители. Устанавливаются воздуховоды либо под потолком, либо на чердаке, если это возможно.

Крепление воздуховодов под потолком:

• Для закрепления воздуховодов используют специальные хомуты. Сначала выбирается высота, на которой будут фиксироваться воздуховоды.
• Затем первый воздуховод вставляется в отверстие в стене, предусмотренное для этого. Обычно под потолком.
• Рядом со стеной необходимо сделать первый крепеж воздуховода. Для этого хомутом опутываем воздуховод, который мы только что установили. Проверяем его ровное расположение.
• Затем в потолке сверлим отверстие, закрепляем один край хомута.
• Оборачиваем воздуховод, чтобы он располагался горизонтально. Сверлим второе отверстие в потолке, закрепляем второй край хомута.
• Следующее крепление должно располагаться на расстоянии 1,5 – 2 м. Если воздуховод представляет собой готовые секции, то крепления располагаем рядом с началом и концом секции. Секции соединяем между собой винтами. Уплотнение стыков должно быть предусмотрено заранее.

Важно! В ванной, санузле и на кухне необходимо располагать воздуховоды, которые сразу ведут к главному вентканалу, не соединяясь между собой.

Горизонтальные воздуховоды в помещениях оснащаются вентиляторами. Очевидно, что сам воздух двигаться по ним не будет. Расчет вентиляторов и определение места их расположения следует доверить профессионалам.

На устройстве выхлопа воздуха монтируются обратные клапаны.

В заключение хотелось бы отметить, что рынок предлагает специальные вентиляционные установки принудительного типа, которые работают только в одном помещении. Установка монтируется на наружной стене. Отверстия забора воздуха и выхлопа находятся рядом. Вентиляторы приводятся в действие электричеством. На самом деле такая установка не сможет обеспечить нормальную циркуляцию воздуха в помещении. Так как по правилам между приточным и вытяжным отверстием должно быть расстояние не менее 5 м, если они находятся на разных стенах, и не менее 8 м, если на одной стене. Это снижает вероятность появления мертвых зон.

Монтаж приточно вытяжной вентиляции — Компания ЭССИ (ESSE)



Неотъемлемой частью инженерного оснащения современных здания являются системы приточно-вытяжной вентиляции.

Вентиляцией называется совокупность структурированных элементов коммуникации  и технических устройств, используемых при организации воздухообмена с целью обеспечения требуемых параметров состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами и правилами).

Системы вентиляции классифицируют в зависимости от функционального назначения обслуживаемых помещений, характера производственного процесса, типов выделений в окружающую среду и прочих факторов. В основном классификация систем вентиляции проводится по следующим факторам:

Способу побуждения к созданию воздушного потока:

• с естественным побуждением;
• с механическим побуждением.

По функциональному назначению

• приточные системы;
• вытяжные системы.

По охвату зоны обслуживания:

• общеобменные;
• местные.

По исполнению коммуникаций:

• канальные;
• бесканальные.

Компания «ЭССИ» (ESSE) предлагает полный комплекс услуг по проектированию, монтажу и наладке и обслуживанию систем приточной, вытяжной и приточно-вытяжной вентиляции и систем кондиционирования воздуха любой сложности:

• Проектирование систем вентиляции, в соответствии с техническими требованиями заказчика и планируемым бюджетом.
• Поставка оборудования и материалов.
• Монтаж и пуско-наладка систем приточно-вытяжной вентиляции.
• Модернизация существующих систем приточно-вытяжной вентиляции.
• Ремонт систем приточно-вытяжной вентиляции.
• Замеры расхода воздуха и полного напора оборудования системы приточно-вытяжной вентиляции.
• Балансировка расходов воздуха в системах приточно-вытяжной вентиляции.
• Техническое обслуживание приточно-вытяжных систем вентиляции.

Работы выполняются высококвалифицированными специалистами, имеющими многолетний опыт работы и аттестаты о прохождении обучения по соответствующим маркам оборудования. Компания является дистрибьютором по большинству марок производителей вентиляционного оборудования.

Почему необходим монтаж приточно-вытяжных систем вентиляции в зданиях?

Монтируемые системы приточной вентиляции предназначены для подачи в помещения необходимого  объема воздуха. Воздушный поток  в зависимости от технологических требований и назначения помещений подвергается обработке 9увлажнению, изменению температуры, очистке).

Монтируемые вытяжные системы вентиляция предназначены для удаления из помещений требуемого объема воздуха для его утилизации и/или повторной обработки (рециркуляция) с последующей подачей в помещение.

Как правило, в помещениях монтируются как  приточные, так и вытяжные системы вентиляции. Балансировка производительности данных систем должна быть выполнена с учетом возможности перетекания воздушных потоков между смежными помещениями и наружным воздухом. Для отдельных типов помещений предусматривают только приточную или только вытяжную системы вентиляции, в данных случаях предусматривают переточные каналы в перекрытиях между помещениями.

Почему стоит доверить монтажные работы компании ЭССИ?

• Мы предлагаем высочайшее качество работ. Специалисты нашей компании имеют большой опыт работы, профильное образование, аттестаты и допуски к работам по профилю.
• Лояльная ценовая политика. Обусловлена низкими накладными расходами за счет грамотного менеджмента, постоянного объема заказов, низкими ценами на оборудование и комплектующие от постоянных партнеров-поставщиков. Миссия ESSE
• Наличие всех необходимых Лицензий.
• Комплексное решение задач в области монтажа вентиляции и кондиционирования воздуха, проектирования, монтажа и эксплуатации любых инженерных и охранных систем. Опыт работы
• Мы поможем решить любые вопросы с надзорными органами.
• Отсутствие налоговых рисков при работе с нами.
• Мы гарантируем индивидуальный подход к Вашим задачам, доброжелательную и комфортную атмосферу при совместной работе.

Приоритеты ЭССИ в области монтажа систем приточно — вытяжной вентиляции

Приоритетом нашей компании всегда являлись и остаются  честность ценообразования, профессиональный подход к своей работе, культура в общении с заказчиком.  ЭССИ (ESSE) делает ставку на методичность решения поставленных задач и высококвалифицированных специалистов, что позволяет  нам гордиться результатами проделанной работы, которая полностью удовлетворяет наших клиентов.

Многолетние партнерские отношения с производителями и крупнейшими поставщиками оборудования позволяют предлагать лояльную ценовую политику на весь ассортимент климатического оборудования. Наши клиенты могут быть уверены, что они платят только за квалифицированный монтаж вентиляции и кондиционирования, не переплачивая за работу посредников и рекламу.

Мы дорожим нашими Клиентами и накопленным опытом работы компании. Долговременное сотрудничество с крупнейшими российскими компаниями — главное подтверждение высокого качества, предоставляемых ЭССИ (ESSE) услуг.

Другие услуги компании ЭССИ ( ESSE)

С уважением и наилучшими пожеланиями Вам и Вашему бизнесу.

Коллектив компании «ЭССИ»

Монтаж систем вентиляции и кондиционирования

Любое помещение, здание или сооружение, в котором будут жить или работать люди, должно быть оборудовано системой вентиляции. Монтаж систем вентиляции и кондиционирования должен проводиться по строительным нормам и правилам (СНиП) и в соответствии с ГОСТ 12.4.021-75 ССБТ «Системы вентиляционные. Общие требования». Установка систем проводится в строгой последовательности – сначала следует уложить вертикальные воздуховоды и сетевые элементы, за ними — горизонтальные воздуховоды, и в последнюю очередь — монтируются вентиляционные агрегаты, обвязываются воздушными компонентами, тепловыми и электрическими сетями. Заключительный этап при установке системы вентиляции и кондиционирования — пуско-наладочные работы. От качественного монтажа будет зависеть время эксплуатации оборудования, эффективность его использования и комфортные условия жизнедеятельности.

Нарушения при монтаже вентиляционной системы могут вызвать проблемы, такие, как:

•      Посторонние шумы в воздуховодах и общая вибрация всей вентиляционной системы.
•     Возможность попадания в вентиляцию посторонних предметов.
•       Щели в воздуховодах, вследствие чего возможны утечки воздуха из трассы.
•     Приточная или вытяжная вентиляция не работает.
•     Несоответствие количества прокачиваемого воздуха через систему вентиляции.
•     Появление неприятных запахов в помещении.
•     Преждевременный выход из строя вентиляционной системы или некоторых ее компонентов.

При монтаже вентиляции на промышленном объекте самая трудоемкая операция — монтаж и ввод в эксплуатацию воздуховодов. Монтаж  выполняется на высоте, поэтому сборка вентиляции затрудняется габаритными размерами и весом оборудования. Для облегчения высотных работ используется специальная техника и приспособления. Это гидроподъемники, краны, подмостки, передвижные площадки ит.д.

Методы монтажа воздуховодов выбираются исходя из особенностей проекта конкретной системы, условий проведения монтажа, сложности здания, наличия механизмов и вспомогательных приспособлений. Прогрессивным методом монтажа считается предварительная сборка крупных узлов размером 20-30 метров. Такие фрагменты составляются из прямо направленных участков воздуховода с фасонными частями. Устанавливая горизонтальный воздуховод, необходимо соблюдать последовательность операций:

•         Монтаж креплений сваркой к закладным или при помощи заклепочного пистолета.
•         Разметка мест для механизмов подъема деталей воздуховодов и подготовка к работе лесов, подмостков, вышек, и т.д.
•        Сборка на месте воздуховодов в более крупные узлы на подставках или на полу.
•        Монтаж креплений воздуховодов.

Заказать монтаж систем вентиляции и кондиционирования

Прокладывая воздуховоды под перекрытиями, звенья воздуховода доставляют к месту монтажа. На специальных подставках детали собираются в крупные узлы. Рычажной или электрической лебедкой воздуховод тропится. Дальше воздуховод поднимается, соединяется на фланцах и крепится к расчалкам и подвесным элементам.

Монтаж приточной и вытяжной вентиляции

В любом жилом доме должна быть оборудована приточно-вытяжная вентиляция. В условиях монолитного строительства и современных средств утепления помещений обеспечение естественного притока воздуха в квартиру практически невозможно. Поэтому монтаж приточной вентиляции и системы кондиционирования – это жизненная необходимость. Механическая вентиляционная система обеспечивает циркуляцию воздушных масс во всем доме. По способу подачи и удаления воздуха вентиляцию можно разделить на механическую и естественную. Вентиляция естественная используется в жилых домах.

Если в квартире вентиляционная система не работает должным образом, то увеличивается уровень загрязнения воздуха, и как следствие – ухудшается самочувствие жильцов вплоть до появления проблем со здоровьем. Современная система вентиляции – это приборы и механизмы для работы с воздушными массами. Поэтому, кроме приточной системы, необходим еще и монтаж вытяжной вентиляции в помещениях.

Вентиляционные системы делятся на следующие виды:

•       Приточная вентиляция – обеспечивает подачу очищенного воздуха.
•        Вытяжная вентиляция – обеспечивает удаление загрязненного воздуха.
•        Общеобменная система используется для удаления токсичных веществ, и вентилирует все доступные площади.
•        Местная вентиляция предназначена для отвода воздуха от источника выделения токсичных веществ.

Механическая вентиляция использует электродвигатели, за счет которых происходит движение воздуха в помещении. Такая вентиляция используется чаще, чем естественная, так как она намного эффективнее. Поэтому в промышленных объектах монтаж промышленной вентиляции обязательно основан на использовании именно механической вентиляции.

Промышленное оборудование для приточно-вытяжной вентиляционной системы состоит из разных функциональных блоков. В их составе есть:

•       Электрический вентилятор.
•       Воздухонагреватель и воздухоохладитель.
•       Воздушный фильтр.
•       Клапаны для регулировки подачи воздуха.
•       Блок для смешивания теплого и холодного воздуха.
•       Шумоглушитель.
•       Паровой или сотовый увлажнитель воздуха.
•       Тепловой утилизатор для отвода излишек тепла.

Вы можете оставить заявку на монтаж вентиляции на нашем сайте, позвонить по телефону — (495) 783-87-60 (многоканальный) или отправить электронное письмо на адрес [email protected] с указанием параметров помещения, его назначения, характере работ и сроках исполнения. Специалисты монтажного подразделения свяжутся с Вами в течение 1 часа. Выезд на объект заказчика для ознакомления и составления сметы осуществляется БЕСПЛАТНО.



  Телефон:   (495) 783-87-60 —  многоканальный

  E-mail:



Вентиляция, услуги монтажа систем вентиляции по доступным ценам в Екатеринбурге

Приточно-вытяжная вентиляция – наиболее эффективный, безопасный и удобный вариант вентиляционного оборудования. Вытяжная и приточная вентиляция в совокупности обеспечивают оптимальный баланс мощности вытяжки и притока, зависящие от конкретных задач, а также площади помещения. В каждом случае расчеты выполняются индивидуально.

Среди преимуществ монтажа приточно-вытяжных систем вентиляции можно отметить:

• отсутствие вибраций, сквозняков и постороннего шума;
• широкий ассортимент оборудования и различных дополнительных элементов;
• простое обслуживание.

Монтаж вентиляции приточно-вытяжного типа может производиться:

• в квартирах, коттеджах и частных домах – создаются оптимальные микроклиматические условия, происходит нейтрализация вредных веществ, которые могут привести к проблемам со здоровьем;
• в офисных помещениях и малых организациях – установка общеобменной системы вентиляции позволяет создать подходящие условия для продуктивной и комфортной работы сотрудников;
• в помещениях промышленного назначения на средних и крупных производственных предприятиях (в производственных цехах и т. д.) – обеспечивается вывод вредных веществ, образовавшихся в процессе производства. При проектировании и монтаже таких систем вентиляции учитывается, чтобы системные узлы располагались в отдельном помещении;
• в автосервисах, покрасочных мастерских и прочих экологически неблагоприятных помещениях – обеспечить качественный воздухообмен на таких объектах способна именно приточно-вытяжная вентиляция.

Услуги проектирования и монтажа систем вентиляции от компании «АСН-Строй»

Если вам потребовались услуги проектирования и монтажа приточных и вытяжных систем вентиляции по приемлемым ценам, обращайтесь в компанию «АСН-Строй» в Екатеринбурге.

Благодаря значительному опыту в производстве вентиляционных систем мы сможем найти наилучшее решение, удовлетворяющее всем требованиям заказчика при монтаже, реконструкции и ремонте вентиляции, наладке воздуховодов и кондиционеров, а также теплоснабжения приточных установок. Мы проконсультируем, подберем и скомплектуем нужное оборудование. Собственное производство воздуховодов делает возможным качественное и своевременное выполнение работ по установке систем воздухоотведения, при этом позволяя нашим клиентам недорого приобрести все необходимое.

Узнать расценки на услуги проектирования и монтажа систем вентиляции вы можете в прайс-листе, представленном на этой странице. По всем вопросам, касающимся уточнения цены, сроков проведения работ и предлагаемых услуг, звоните по телефонам (343) 361-39-94, +7 912 232-42-41.

Наши работы

Установка вытяжного вентилятора в ванную комнату

Правильная вентиляция важна для ванной комнаты, а не только для предотвращения появления неприятных запахов. Из-за длительного горячего душа в маленькой комнате скапливается много теплого и влажного воздуха, и ему нужно куда-то деваться. Это место — ваши стены, где он может конденсироваться и начать расти плесень и грибок. Существуют продукты, которые могут убить споры и очистить пятна, которые они оставляют, но лучшая защита — это профилактика.

Это работа вытяжного вентилятора в ванной. Вентилятор, который обычно монтируется на потолке, вытягивает влажный воздух прямо из ванной и отправляет его из ванной и наружу с помощью вытяжной трубы. Это ваш лучший инструмент в борьбе с плесенью.

Неудивительно, существуют разные типы вытяжных вентиляторов, но основными являются три вентилятора:

Потолочный — устанавливается непосредственно в потолок и обеспечивает вентиляцию на чердаке или через крышу

Встроенный / удаленный — Фактический блок расположен на чердаке и соединен с потолочной решеткой в ​​ванной комнате с воздуховодом, выводящим наружу через чердачную крышу или стену

Настенный / внешний — Установленный на внешней стене дома

Потолочные вентиляторы, как правило, проще всего установить для мастера своими руками.Вентилятор вытягивает влажный воздух из ванной и направляет его в выхлопную трубу.

Однако встроенные / выносные вентиляторы обычно более популярны из-за удобства. Поскольку вентилятор расположен в другом месте (чем непосредственно внутри ванной комнаты), он, как правило, работает тише. Кроме того, один встроенный вентилятор может быть подключен к нескольким воздуховодам, поэтому его можно использовать для вентиляции нескольких помещений или ванных комнат.

Некоторые особенности имеющихся вытяжных вентиляторов включают: таймеры, датчики влажности / влажности, датчики движения (включаются, когда кто-то входит в комнату), обогреватели и комплекты декоративного освещения.

Чтобы выбрать вентилятор подходящего размера, вам необходимо знать размеры вашей ванной комнаты. Производительность вентиляторов для ванной комнаты измеряется в кубических футах в минуту (CFM), что показывает, сколько воздуха может перемещать конкретный вентилятор. Рекомендуется использовать 1 куб. Фут / мин на квадратный фут площади ванной комнаты. Типичная ванная комната 8 × 10 имеет площадь 80 квадратных футов, поэтому для нее потребуется вентилируемый вентилятор мощностью 80 кубических футов в минуту.

Согласно BobVila.com, если ваша ванная комната превышает 100 квадратных футов, Институт домашней вентиляции рекомендует установить вентиляцию в зависимости от количества и типа сантехники.Пример: для душа, ванны и туалета требуется вентилятор мощностью 50 кубических футов в минуту, а для гидромассажной ванны требуется вентилятор мощностью 100 кубических футов в минуту. Таким образом, большая ванная комната с гидромассажной ванной, душем и туалетом требует для вентиляции 200 кубических футов в минуту.

Установка нового или замена неэффективного вытяжного вентилятора поможет предотвратить дорогостоящий ущерб вашему дому, а также обеспечит подачу свежего воздуха в ваш дом.

Установка вытяжного вентилятора

Отправить отзыв и предложения

послать Закрывать

Спасибо за отзыв!

В нашу команду было отправлено письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Rep Наши продукты

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие продуктовые линейки вас интересуют?

0/1000

Есть ли у вас другие комментарии?

послать Закрывать

Если в комплект поставки входит вытяжной вентилятор, действуйте следующим образом: См. Рисунок в разделе «Общая информация». Определить расположение вытяжки в здании по планам и спецификации работы. Нарисуйте контур вытяжки на полу в том месте, где он будет располагаться. Определите и отметьте центральную линию главного вытяжного канала, где он проникает через крышу. Вытяните центр вытяжного канала прямо до крышу, используя отвес.В этом месте проделайте дыру в крыше. Это выхлопной центр. Еще раз проверьте свои измерения, чтобы убедиться, что отверстие будет вырезано правильно. Найдите пробитое отверстие в крыше. Проведите центральные линии на крыше такие же, как центральные линии вытяжного канала, и определить правильную крышу размер проема указан в документации к конкретной модели на стройплощадке. Отметьте проем на крыше и убедитесь, что центральная линия выхлопа нарисованный на крыше совпадает с центральной линией бордюра.Срезать крышу открытие. Поместите бордюр над проемом и закрепите его на крыше. Установите агрегат на бордюр и закрепите саморезами. Подайте питание на устройство.

На рисунке ниже показана типичная установка вытяжного вентилятора.

Для получения конкретной информации о размерах, пожалуйста, обратитесь к документации по конкретной модели на сайт работы.

Как установить вытяжной вентилятор в ванной

Вытяжной вентилятор для ванной — это недорогой апгрейд, обладающий большим достоинством. Вентилятор размером с коробку из-под обуви удаляет неприятные запахи в ванной (бесценно!) И удаляет влагу, что защищает ваш дом и здоровье, а также снижает затраты на обслуживание.

И, оказывается, все хотят одного. Вытяжные вентиляторы — это то, что покупатели жилья хотят видеть в ванной комнате, говорится в отчете Национальной ассоциации домостроителей. Девяносто процентов поставили вытяжной вентилятор на первое место, на втором месте — шкаф для белья, а на третьем — отдельная ванна и душ. Кто знал?

Тем не менее, во многих домах нет вентилятора для ванной. Хотя вентиляторы требуются строительным кодексом во многих местах, в старых домах до 1960-х годов их обычно не устанавливали. И сегодня домовладельцы могут неохотно модернизировать ванные комнаты с помощью устройства, которое требует вентиляции, чтобы змеиться через чердаки, балки, потолки и, в конечном итоге, пробивать наружную стену или крышу.

Мы чувствуем ваш страх и готовы помочь. Ниже мы разберем все, что вам нужно знать о выборе и установке вытяжного вентилятора для ванной комнаты.

Для чего нужен вытяжной вентилятор в ванной?

Вытяжной вентилятор для ванной — это небольшой потолочный или настенный вентилятор, который забирает воздух из ванной, направляет его через вентиляцию (предпочтительно 4 дюйма) и выводит его наружу.

Это поможет вам и вашему дому:

• Улучшение качества воздуха в помещении, особенно за счет устранения запахов в ванной
• Удаление влаги из душа и ванны
• Противотуманные зеркала заднего вида
• Препятствие росту плесени
• Предотвращение деформации окон и дверей
• Приспособление для замедления ржавчины
• Замедляет образование пузырей краски и отслаивания обоев

Популярные чтения

Руководство по окраске (чтобы не тратить зря деньги)

Живопись и освещение

Выбор неправильного типа окраски может означать, что ремонт будет стоить вдвое дороже.

Превратите свою уродливую ванну в великолепный душ

Ванная и Прачечная

При преобразовании ванны в душ следуйте этим 6 надежным советам.

Превращение гаража в жилое пространство: ваша семья против вашего автомобиля

Гараж и пристройки

Хотите знать плюсы, минусы, затраты и логистику преобразования гаража в жилое пространство? Эта статья все объясняет.

Связанный: Как убить и предотвратить появление плесени в домашних условиях

Как оцениваются болельщики?

Вытяжные вентиляторы измеряются двумя факторами, указанными на коробке вентилятора:

• CFM (кубических футов в минуту): указывает силу тяги вентилятора. CFM может варьироваться от 50 до 1000+, хотя для большинства ванных комнат обычно требуются вентиляторы с производительностью менее 200 CFM.
• Sone: Уровень звука, производимого вентилятором, обычно от 0.От 5 (почти бесшумно) до 4,0 (звучит как обычный телевизор) — громко для вентилятора, но обеспечивает уединение от звуков туалета, особенно удобно для дамских комнат, часто расположенных рядом с общественными местами вашего дома.

Большинство людей выбирают вентилятор на 1 или 2 штуки — достаточно тихий, чтобы не стучало зубами, но не настолько тихий, чтобы вы забыли, что он включен.

CFM и sone связаны, потому что более сильные вентиляторы — с более высоким CFM — обычно создают больше шума; более тихие вентиляторы — более низкий звук — часто не могут должным образом очистить воздух от больших площадей.

Важно выбрать вентилятор, который подходит для вашего пространства, ушей и бюджета.

Выбор размера вентилятора

Институт домашней вентиляции, который проверяет и сертифицирует заявления производителей, предлагает домовладельцам следовать этим формулам при выборе размера вентилятора:

Для ванных комнат менее 100 квадратных футов : Рассчитайте площадь вашей ванной комнаты (длина x ширина) и выберите вентилятор с как минимум таким количеством CFM. Например: если ваша ванная комната имеет размеры 6 футов на 8 футов, вам следует купить вентилятор мощностью не менее 48 кубических футов в минуту. Модель на 50 куб. Футов в минуту является наиболее близкой и является минимальным размером, рекомендуемым для небольших ванных комнат.

Размер вентилятора для огромной ванной комнаты : Если ваша ванная комната больше 100 квадратных футов, забудьте о площади в квадратных футах; вместо этого назначьте емкость CFM для каждого приспособления:

• 50 CFM — туалет.
• 50 CFM — ванна.
• 100 CFM — гидромассажная ванна.
• 50 CFM — душ.

Если у вас полностью переделанная ванная комната, вам может потребоваться тяга не менее 200 куб. поклонник.

Как установить вентилятор

Установка вентилятора в ванной — это не операция на головном мозге — собирайте воздух здесь; вытяжной воздух там. Но это тоже не для новичков, потому что проект включает в себя удаление гипсокартона, возможно, просверливание балок, обязательно пробивание внешней стены или крыши.

Мы предлагаем нанять специалиста по ОВК, который будет брать от 150 до 700 долларов.

Если вы решите установить вентилятор самостоятельно, вам необходимо принять следующие решения:

Местоположение: Если у вас есть отдельный туалет, поставьте туда небольшой вентилятор.Если ваш туалет является частью ванной комнаты, поместите вентилятор между туалетом и ванной / душем.

Вентиляция: Выхлопные газы проходят через вентиляционные отверстия, прикрепленные к вентилятору, и выходят через внешнюю стену или крышу. Никогда не выпускайте вонючий влажный воздух на чердак или в ползунки, так как это приведет к деформации стропил и развитию плесени.

Идея состоит в том, чтобы сделать вентиляцию максимально короткой и прямой из ванной комнаты наружу. Каждая дополнительная ступня и каждый изгиб, который делает вентиляция, увеличивает трение и снижает приток воздуха и эффективность вентилятора.

Соответствующая вентиляция идет вверх на чердак, затем вдоль балок пола или сквозь них, пока не достигнет карниза. Оттуда можно вытеснить софит.

В некоторых случаях может быть более практичным (и менее дорогостоящим) вывести вентиляционное отверстие прямо из стены или через вентиляционную трубу на крыше.

Зазор двери: Во время установки убедитесь, что дверь вашей ванной комнаты имеет зазор не менее 3/4 дюйма от пола, чтобы «воздух для подпитки» мог легко заменить всасываемый воздух, создавая меньшую нагрузку на вентилятор.

Опции вентилятора

Вытяжные вентиляторы для ванной бывают нестандартных стилей и цветов, но большинство из нас предпочло бы потратить наш бюджет на декор в другом месте и выберет стандартный вентилятор с одним или несколькими из следующих вариантов:

Только вентилятор: Если вы Переоборудуем маленькую ванную комнату, в которой уже есть потолочный светильник, выберите базовый вентилятор, 50-70 кубических футов в минуту. Стоимость: от 15 до 50 долларов.

Комбинированный светильник и вентилятор: Подходит для небольших ванных комнат или туалетов. Выберите комбо с мощностью, достаточной для достаточного освещения помещения, обычно более 60 Вт. Стоимость: от 30 до 150 долларов.

Deluxe combo: Все навороты — вентилятор, свет, обогреватель, ночник, таймер (необходимо для сверхтихих вентиляторов, о которых вы не помните, включены), гигростат (автоматически включает вентилятор при повышении влажности воздуха) . Стоимость: от 150 до 600 долларов.

Связано: Реконструкция ванной комнаты, о которой вы никогда не пожалеете

7-Установка и обслуживание (общие): Ответы по охране труда

Причины отказа IVS включают:

Неадекватное обслуживание

Когда системы вентиляции не обслуживаются в плановом порядке, они в конечном итоге перестают подавать требуемый поток вытяжного воздуха из-за естественной деградации системы со временем или из-за несанкционированных изменений.

Несоответствующая скорость воздушного потока

В системах, транспортирующих газы и туманы, могут возникать скопления газа и туман внутри воздуховода, если скорость транспортировки ( см. Глоссарий ) слишком мала.

Если минимальная скорость транспортировки в ответвлениях или коленах сети воздуховодов меньше допустимых диапазонов, некоторые из ответвлений или колен будут заблокированы осевшими частицами. Это скопление замедляет скорость воздуха и приводит к большему выпадению пыли и усугубляет проблему.Без обслуживания для устранения выпадения локоть в конечном итоге заблокируется.

Неисправный воздухоочиститель

Если в работе воздухоочистителя возникают проблемы, это может привести к общему снижению воздушного потока в системе и потере защиты рабочих; кроме того, могут возникать неприемлемые уровни выбросов в окружающую среду. Устройства для очистки воздуха, особенно тканевые фильтры рукавного фильтра, могут быть заблокированы скоплением пыли.

Пониженная производительность вытяжного вентилятора

Мощность вытяжного вентилятора может измениться из-за:

• накопления материала (т. е.д., пыль или краска) на крыльчатке вентилятора, что снижает его характеристики движения воздуха, или
• механические поломки шариковых подшипников вентилятора или ремней шкива.

Недостаточная подача подпиточного воздуха

Система приточного воздуха (подпиточный воздух) — другой важный компонент системы промышленной вентиляции. Воздух, выпускаемый промышленной вентиляционной системой, необходимо заменить системой подпиточного воздуха, чтобы избежать отрицательного давления воздуха в здании.Отрицательное давление внутри здания может уменьшить поток воздуха в системе промышленной вентиляции.

Изменения в системе вентиляции

Несанкционированные изменения могут изменить параметры конструкции системы. Для правильного внесения системных изменений с первого раза следует использовать только квалифицированные ресурсы.

Как установить вытяжной вентилятор в стену

Плесень — одна из самых распространенных проблем в ванной, где много влаги. Один из способов предотвратить это — обеспечить надлежащую вентиляцию.

Осмотрите свою ванную и другие комнаты. Есть ли у них надлежащая вентиляция?

В противном случае рассмотрите возможность установки вытяжного вентилятора для циркуляции воздуха и предотвращения попадания влаги. Это также полезно на кухне, где вам придется бороться с дымом.

Из него можно сделать самодельный проект на следующий выходной. Да, вентилятор можно установить самостоятельно.

Установить пристенный вентилятор не так сложно, как кажется. Конечно, вам нужно подумать о типе вентилятора, источнике питания, вентиляционных отверстиях, резке и многом другом.Но с этим руководством процесс на самом деле не так уж и сложен.

Позвольте нам показать вам, как легко выполнить эту процедуру!

Вещи, которые вам понадобятся

Прежде чем приступить к этому проекту, убедитесь, что у вас под рукой есть следующие предметы:

• Поиск шпильки
• Рыболовная лента
• Сверло
• Маркер / карандаш
• Ручная пила
• Резак
• Очки для глаз
• Перчатки
• Вытяжной вентилятор
• Крышка вентилятора
• Вентиляционные материалы
• Отвертка
• Дерево для рамы (при необходимости)

Если вы устанавливаете его в ванной, подумайте о выборе вытяжного вентилятора с датчиком влажности. В среднем, после душа необходимо проработать около 10 минут, чтобы полностью удалить влагу. Если у вас есть датчик с датчиком или таймером, вы можете просто оставить его, когда выйдете из ванной.

Существует также CFM, который относится к объему воздуха, обмениваемого в минуту, который необходимо учитывать. Обратитесь к местным строительным нормам и правилам, чтобы получить рекомендованный CFM в зависимости от помещения, в котором вы его устанавливаете.

Также необходимо учитывать уровень шума и энергоэффективность.В производстве вентиляторов вам нужно обратить внимание на звук, который является общепринятой единицей измерения уровня звука. Вам нужен вентилятор от 1,3 до 4,0 сона для частных домов.

Найдите и подготовьте участок

Первое, что нужно сделать, это отключить электричество. В зависимости от типа вытяжного вентилятора, который вы приобретаете, вам, возможно, придется подключить его к источнику питания.

Далее следует подготовиться. Надевайте очки и перчатки, так как в этом проекте вы будете иметь дело с острыми и заостренными инструментами.Очки также защитят ваши глаза от пыли, когда вы начинаете сверлить и резать.

Возможно, вы уже имеете в виду комнату, поэтому следующим шагом будет поиск идеального места на стене, выходящей наружу. Вы хотите установить его в самой верхней части стены. Но убедитесь, что ничто не загораживает его снаружи, как покатая крыша.

Используйте инструмент для поиска гвоздей, чтобы найти гвоздики, или постучите, чтобы увидеть, какое место пусто. Просверлите небольшое отверстие, используйте рыбную ленту и вставьте ее горизонтально, пока она не коснется шпильки.

Отметьте карандашом место крепления шпилек и измерьте площадь, чтобы убедиться, что ваш веер поместится туда. Вы также можете сделать шаблон с размерами вентиляционного отверстия и вентилятора и нарисовать его на стене.

Вырежьте отверстие

Пришло время проделать отверстие. Используйте резак, чтобы разрезать первый слой гипсокартона.

На этом этапе нет необходимости чрезмерно критически относиться к своей работе. Вы можете обойтись грубыми краями, которые не уходят слишком далеко от шаблона, потому что крышка вентилятора все равно будет закрывать его.

После этого вы столкнетесь с изоляционными слоями, когда будете продвигаться к внешнему слою с помощью ножовки. Если вы заказали вентиляционное отверстие отдельно, но оно еще не пришло, не обрезайте панели.

В зависимости от типа вентилятора, который вы приобретаете, вам, возможно, придется закрыть верх и низ отверстия деревянными кусками. Это сделано для того, чтобы вентилятор не дул воздух в вашу стену. Этот шаг не является обязательным, так как вместо этого вам, возможно, придется использовать воздуховоды или вытяжной кожух, который может входить в состав купленного вами вентилятора.

Затем разметьте края отверстия, которое вам нужно для наружной стены, с помощью сверла. Это обеспечит совместимость отверстия снаружи с отверстием внутри. Наконец, выйдите на улицу и обведите просверленные отверстия, прежде чем вырезать отверстие ножовкой.

Пропустите этот шаг, если вы все равно используете воздуховоды. Если да, просто вырежьте снаружи отверстие размером с воздуховод.

Присоедините вентиляционное отверстие и вытяжной вентилятор

Теперь, когда все готово, вы можете установить систему по частям.Начните с вентиляционных отверстий, прикрутив их на место.

Следующим шагом будет соединение воздуховодов и корпуса. Используйте крепеж для фиксации корпуса, а также для уменьшения вибрации.

Вам придется повозиться с проводами на этом этапе, чтобы подключить вашу систему к источнику питания. Если вы не знаете, что делать на этом этапе, обратитесь к электрику или обратитесь к схеме производителя. Опять же, этот шаг может быть для вас необязательным. Некоторым вентиляторам для работы достаточно только подключиться к розетке.

Наконец, пришло время установить вытяжной вентилятор. Убедившись в исправности проводки, закрепите вентилятор и крышку на месте. Однако убедитесь, что вы поступаете правильно!

В какой-то момент вы можете обнаружить, что вам нужно прикрепить рамку либо снаружи, либо внутри. Снаружи вам нужно убедиться, что вода не попадет внутрь. Если вы установили раму таким образом, чтобы вода не попадала, или вы купили тип, который в ней не нуждается, вам не нужно беспокоиться о размещение каркаса.

Get It Running

Похлопав себя по спине за то, что выглядит как хорошо выполненная работа, снова включите электричество, чтобы проверить, действительно ли оно работает.Включите переключатель и посмотрите, работает ли он.

Вы также можете создать немного дыма (хотя на самом деле ничего не поджигайте), чтобы проверить, работает ли вытяжной вентилятор должным образом. Если он втягивает дым, поздравляю, вы все правильно сделали. Кроме того, проверьте вентиляционные отверстия, чтобы увидеть, выходит ли дым, а не в стены!

Получите вытяжной вентилятор прямо сейчас

Хотите начать этот проект? Сначала приобретите вытяжной вентилятор, просмотрев наши различные модели. Свяжитесь с нами по любым вопросам, и мы с радостью поможем вам в этом процессе.

Также читайте в нашем блоге все, что вам нужно знать о фанатах!

Как установить вытяжной вентилятор на кухне (шаг за шагом)

Вытяжной вентилятор — важное устройство на кухне, обеспечивающее чистоту и воздухопроницаемость кухонной атмосферы, поскольку он выделяет жир, неприятные запахи и много дыма. генерируется такими действиями на кухне, как приготовление пищи, жарка или приготовление на гриле.

Доступны различные вытяжные вентиляторы с различными вариантами монтажа, и выбранный вами вытяжной вентилятор зависит от определенных факторов, таких как использование, рабочая площадь, площадь поверхности, высота вашей кухни и т. Д.Установка кухонного вытяжного вентилятора зависит от того, какой вытяжной вентилятор вы выберете.

Типы установки вытяжного вентилятора

Некоторые из вас предпочли бы потолочный вытяжной вентилятор, а некоторые — оконный вытяжной вентилятор. Что ж, есть и другие варианты … вытяжки, системы нисходящего потока, встроенные вытяжки для микроволновой печи и т. Д. Итак, давайте сначала разберемся, какие типы установок доступны для кухонного вытяжного вентилятора.

• Настенные вытяжные вентиляторы устанавливаются на стене.Это отличный вариант, когда у вас нет шкафа над плитой, а кухня выходит на свободное пространство.
• Вытяжные вентиляторы под шкафом — это вентиляторы, установленные в нижней части кухонного шкафа, прямо над плитой.
• Потолочные вытяжные вентиляторы устанавливаются над полуостровом или островом и устанавливаются на потолке над плитой.
• Системы с нисходящим потоком — это тип вентиляционных отверстий, которые находятся позади или рядом с плитой и обеспечивают вентиляцию кухни, всасывая воздух в канал, который проходит под полом.
• Over The Range Микроволны со встроенными вентиляционными отверстиями предназначены для установки на вашем кухонном столе и оснащены встроенной системой вентиляции, которая рециркулирует воздух из варочной панели.

Связано: 10 лучших вытяжных вентиляторов для кухни

Вентилируемая или не вентилируемая установка для вытяжных вентиляторов

Кухонная вытяжная вентиляция может быть двух типов: вентилируемая или невентилируемая. Прежде чем переходить к этапам установки, давайте поймем разницу между ними.

1.Вытяжные вентиляторы — Эти вентиляционные отверстия прикреплены к воздуховоду и работают, перемещая воздух из кухни на улицу. Эти типы вытяжных вентиляторов всегда предпочтительнее, поскольку они удаляют пар, масло, запах, тепло, дым из вашей кухни и улучшают качество воздуха в помещении.

Вентиляторы с вентиляцией помогают избавиться от жира и других вредных или раздражающих частиц, которые в противном случае накапливаются на стенах или шкафах вашей кухни. Если на вашей кухне нет воздуховодов, установка вытяжного вентилятора будет сложным и дорогим вариантом.

Для монтажа под шкафом или настенного монтажа воздуховод должен проходить за кухонным шкафом или через него к внешней стене, а если вы хотите установить вытяжной вентилятор на потолке, ваш воздуховод должен проходить над потолком в сторону улицы.

2. Вытяжные вентиляторы без вентиляции — Вытяжные вентиляторы без вентиляции являются бесканальными, поскольку они имеют вентилятор без воздуховода. Они рециркулируют воздух в кухню и фильтруют из воздуха некоторое количество жира и запахов. Но вытяжной вентилятор этого типа не поможет вам удалить влагу и тепло с вашей кухни.

Бесканальный вытяжной вентилятор можно установить где угодно на кухне, и в этом случае расположение плиты или шкафа не имеет значения. На случай, если у вас есть временное пребывание, невентилируемые вытяжные вентиляторы предлагают практичный и менее дорогой выбор… а также потребляют меньше энергии.

Как установить вытяжной вентилятор с вытяжным каналом

Ниже приведены шаги по установке вытяжного вентилятора с вытяжным каналом.

Step 1 : Планирование вытяжного отверстия — Вам необходимо найти путь для вашей формы воздуховода внутри кухни, ведущей вверх через чердак или за пределы кухни. Вырежьте отверстие между балками, где будет проходить воздуховод. Протолкните кончик пилы по гипсокартону через потолок, чтобы проделать отверстие на чердаке или в подвале.

Шаг 2: Вставьте воздуховод — Прижмите воздуховод к месту, куда вы вставили пилу, нарисуйте круг по краю воздуховода и отметьте шкафы, чтобы вырезать отверстия для воздуховода. Используя гипсокартон, вырежьте этот круг, чтобы вставить вентиляционную трубу в отверстие.

Шаг 3: Прикрепление колена воздуховода — После того, как вы прорежете отверстие, прикрепите все воздуховоды, переместите отвес на чердаке так, чтобы он упал прямо в середину трубы, идущей из кухни.На кухне прикрепите около 4-дюймового колена к выпускному отверстию, которое вы разрезали, и закрепите шов алюминиевой клейкой лентой.

Шаг 4: Установите вытяжной вентилятор. — Присоедините переходную трубу воздуховода к вытяжному вентилятору. При этом убедитесь, что заслонка демпфера работает свободно. Поднимите вытяжной вентилятор или вытяжку на место, где вы хотите установить, и прикрепите к стене.

Шаг 5: Присоедините соединительный канал — Последний шаг — прикрепить соединительный канал к настенной крышке, а затем вставить крышку через наружное отверстие в стене.Можно добавить резиновую прокладку и заклеить края силиконом.

Как установить бесканальный вытяжной вентилятор

Ниже приведены шаги по установке бесканального вытяжного вентилятора.

Шаг 1: Узнайте Space — Вытяжные вентиляторы без воздуховода универсальны и могут быть установлены в любом месте на кухне. Итак, найдите подходящую точку пространства, где вы хотите установить вентилятор.

Шаг 2: Проверьте размеры — Проверьте размер вытяжного вентилятора и найдите необходимое пространство для установки вытяжного вентилятора, например высоту, размер и необходимое пространство.

Шаг 3: Установите вытяжной вентилятор — На вытяжке будет инструкция по установке его в нужном месте. Следуйте пошаговым инструкциям по установке, указанным на вашей вентиляционной системе.

Шаг 4: Присоедините шпильки — Наконец, вам понадобится инструмент для поиска шпилек, чтобы прикрепить вытяжной вентилятор к шпилькам.

Советы по установке вытяжного вентилятора на кухне

1. Убедитесь, что вы установили вытяжной вентилятор на кухне на подходящей высоте.Вы можете установить его на высоте от 24 до 30 дюймов над плитой или немного выше, если ваш рост не превышает 36 дюймов.

2. Бесконтактные вентиляторы универсальны и просты в установке, но канальные вентиляторы требуют осторожной установки, поэтому лучше обратиться за помощью к специалисту.

3. Направьте вытяжной вентилятор по кратчайшему и желательно прямому пути на улицу для эффективной работы… вы получите хороший воздушный поток и наименьшее количество отложений жира.

4. Следите за тем, чтобы общая длина воздуховода не превышала пропускную способность вытяжного вентилятора.

5. Соберите все необходимые инструменты, включая удлинитель, лобзик, рулетку, ножницы для жести, нож, пистолет для герметика, сверлильный станок, пылезащитную маску и т. Д. Перед началом установки.

6. Если вы заменяете старый вытяжной вентилятор на новый, убедитесь, что ваш новый блок помещается в существующее отверстие и его можно подключить к существующему вытяжному каналу.

Заключение

Установка кухонного вытяжного вентилятора — не сложная работа, но вы должны быть осторожны, так как размеры, размер воздуховода и соединения должны быть хорошо изучены.Установка нового вытяжного вентилятора всегда проще, поскольку вы можете выбрать любой тип вытяжного вентилятора и варианты монтажа, но это займет немного времени, чем замена существующего вытяжного вентилятора.

Но убедитесь, что вы не пропустите ни одного шага, поскольку это приведет к снижению эффективности работы ваших вентиляционных систем.

Также читайте:

Нравится то, что вы читаете?

Подпишитесь на нашу рассылку новостей ниже.

Установка вентилятора для вентиляции ванной комнаты

Плесень и грибок стали настоящей проблемой в ванных комнатах наверху.

Повышенная влажность после душа явно повредила обои и потолок в ванной; там наверху стало довольно неприятно. Очевидно, пришло время установить новый вентилятор для вентиляции ванной комнаты.

Долгосрочные проблемы с водой в ванной

Проблемы с водой в нашей ванной комнате продолжались долгое время — одни из-за вентиляции (основное внимание в этом обзоре), а другие из-за проблем с душевыми дверцами и ванной. На двух снимках ниже показаны некоторые повреждения, связанные с вентиляцией.

На первом видны явные признаки отслоения обоев со стен:

Но помимо этого, образование плесени и плесени также становилось постоянной проблемой как для обоев, так и для потолка.

Кроме того, многие из металлических предметов в ванной комнате на самом деле начинали с ржавчины : части осветительной арматуры, двигатель существующего вентиляционного вентилятора и опоры под косметическим зеркалом. Когда зеркало действительно треснуло в месте ржавой опоры (как вы можете видеть ниже), я понял, что вся ванная комната нуждается в ремонте…

Оглядываясь назад, я могу сказать, что установка нового вытяжного вентилятора (на самом деле я установил два, как вы увидите) оказала очень большое влияние.Моя проблема с влажностью в ванной была практически устранена, так как это было завершено около 3 недель назад. Однако это определенно оказалось немного большим проектом, чем я ожидал.

Надеюсь, вы найдете следующее резюме полезным, если вы собираетесь предпринять что-то подобное или планируете нанять местного специалиста для помощи…

Подготовка к установке вентиляционного вентилятора

Определение мощности вытяжного вентилятора

Когда дело доходит до вытяжных вентиляторов для ванных комнат — количество влажного воздуха, которое может быть удалено из комнаты, измеряется в «кубических футах в минуту».

Итак, первым делом нужно было определить, какой большой вентилятор (какой объем CFM) потребуется для моей комнаты.

Моя ванная комната имеет потолок 8 футов и примерно 7 футов на 13 футов, что дает общий объем 728 кубических футов (высота x длина x ширина). Практическое правило, разработанное Институтом домашней вентиляции, состоит в том, чтобы заменять воздух во всей комнате каждые 7,5 минут (8 раз в час) … таким образом, деление объема моей ванной комнаты на 7,5 дает мне минимальное требование CFM:

728/7.5 = 97 кубических футов в минуту

Что ж… поскольку существующий вентилятор для вентиляции ванной был рассчитан на 50 кубических футов в минуту, это уже было частью проблемы. Оригинальный вытяжной вентилятор был слишком мал!

Покупка вентиляторов для вентиляции в ванной

Хороший список вентиляторов для ванных комнат и кухонь можно найти прямо здесь, на Amazon.

Мне нравится пользоваться Amazon по нескольким причинам — рейтингам покупателей, письменным отзывам пользователей, подробным характеристикам продукта, а также фотографиям продукта. Взгляните на несколько вентиляторов по указанной выше ссылке и сравните спецификации CFM. Еще несколько ключевых моментов, которые следует учитывать при выборе:

• Насколько «громким» будет вентилятор? Для вытяжных вентиляторов есть спецификация под названием «Sones». Чем меньше количество звуков, тем тише устройство.
• Будет ли вентилятор монтироваться в инфраструктуре чердака 2 × 4 дюйма, как у меня, или у вас есть что-то другое? Убедитесь, что купленные вами вентиляторы можно установить на потолок!
• Обратите внимание на размеры отверстия, которое вам нужно вырезать для корпуса вентилятора.Стремитесь получить что-то как можно ближе к тому, что у вас есть в настоящее время, для простоты установки.

Я собираюсь с 2 вентиляторами, которые дают 140 кубических футов в минуту в целом, чтобы приспособить инфраструктуру моего чердака…

Выше показан снимок моих поклонников в разобранном виде на моем кухонном столе, когда они готовятся к установке. 70 куб.футов в минуту каждый, с возможностью крепления 2 × 4 дюйма, 4,0 сона (что «громче») и корпус почти такого же размера, как у одного вентилятора, который я собираюсь заменить. Второй вентилятор будет для меня совершенно новой установкой.

Дополнительные установочные материалы

По сути, эта работа (если она выполняется с нуля) требует установки вентилятора, вентиляции наружу и некоторых электромонтажных работ, большая часть которых, возможно, придется выполнять на темном чердаке без пола. Предметы на снимке ниже передают все материалы, которые я использовал для своего проекта, за исключением лампы, которую я принес с собой на чердак для временного освещения.

Фанера, которую вы видите, в конечном итоге станет моим [очень важным] временным настилом чердака.

Установка моего вентилятора — в фотографиях

Как всегда, у всех разные проекты. Итак, то, что вы увидите на следующих снимках, может относиться к вам во многом или, возможно, лишь в малой степени. Но одно можно сказать наверняка: это довольно обширный проект; в нем много интересных деталей…

Лицензированный местный электрик или плотник, безусловно, может помочь, и вы всегда можете получить бесплатные расценки на странице «Найти местного подрядчика» этого сайта, если хотите.

Выбор места расположения вентилятора

Шпильки на моем чердаке расположены примерно через 24 дюйма по центру. Я знаю это, когда поднялся туда, чтобы сделать первоначальный визуальный осмотр перед началом этого проекта; Я хотел разобраться в местности, прежде чем что-либо делать.

На снимке ниже вы можете увидеть оригинальный вентилятор на 50 кубических футов в минуту.

Я планировал установить еще один слева — и, конечно же, заменить тот, который вы видите.

Я считаю, что дешевые флажки для газонов действительно полезны для обозначения расположения потолочных и вытяжных вентиляторов на чердаках.Флаг, который вы видите ниже, я буквально вытащил со своей лужайки за 10 минут до того, как сделать снимок — где он был одним из многих, обозначающих закопанную газовую линию.

Вы можете купить флажки для газонов где угодно, если в день реализации проекта газон не размечен. 😉

Честно говоря, я стараюсь держать их под рукой.

После измерения на расстоянии чуть более 24 дюймов слева от моего существующего вентилятора, я протыкаю флаг, а затем иду на чердак и ищу его.

Найти довольно просто…

А теперь «раскопки». Я осторожно удаляю изоляцию там, где я буду устанавливать новый вентилятор (и заменять существующий вентилятор), и все это делается после тщательной укладки фанерного пола на временном чердаке и настройки яркого освещения.

Обязательно наличие безопасной и стабильной рабочей зоны. Не торопитесь. Будь осторожен.

Теперь, когда соответствующие области очищены от изоляции, я могу довольно легко увидеть шпильку, которая находится в 24 дюймах слева от существующего вентилятора, но я приятно удивлен, увидев еще одну слева от нее — намного ближе.Эта вторая шпилька (левая на рисунке ниже) находится в еще лучшем месте для эстетики потолка ванной комнаты ниже — и именно ее я собираюсь использовать для установки нового вытяжного вентилятора.

Естественно, заменяющий вентилятор (для существующего старого блока) будет находиться в том же месте. Но с изоляцией теперь все очищено — смотрите на следующем фото.

Обратите внимание, как белый гибкий шланг воздуховода (гибкая вентиляционная труба) сначала изгибается вправо, а затем выпрямляется.Эти два поворота почти на девяносто градусов добавляют сопротивления и влияют на эффективность вентилятора. Мы немного поправим это с новым устройством.

Также обратите внимание, что конец вентиляционной трубы в карнизе не выходит за область, которая особенно открыта снаружи, когда такая область доступна примерно в 8–9 дюймах слева. Там мы можем сделать немного лучше. Но…

ОЧЕНЬ ВАЖНОЕ ПРИМЕЧАНИЕ: Оказывается, мой дом был построен с вентиляцией (для всех вентиляторов наверху) до карниза, как вы можете видеть.Это совсем не оптимально — и когда я это увидел, сразу немного застонал. Вентиляция на крышу почти наверняка будет намного эффективнее. Поскольку я не собирался заниматься этим один, вы не увидите этого на следующих кадрах. В дальнейшем я буду использовать профессионального подрядчика, чтобы справиться с этим. Но для этого дня на чердаке я просто сделал все, что мог, с карнизами, чтобы все сдвинулось с мертвой точки.

Установка кожуха вытяжного вентилятора

Карандашом очертите корпус и острым бритвенным ножом, чтобы разрезать гипсокартон сверху, корпус вентилятора можно затем установить на стойку.Это низкотехнологично, но еще раз — рассмотрим рабочую зону. Это легко сделать при наличии стабильного рабочего места и хорошего освещения.

(я знаю, что повторяю этот момент, но это действительно важно!)

Когда корпус вентилятора находится в окончательном положении, цель состоит в том, чтобы он был красивым и плотно прилегающим к готовому потолку. Если есть значительный зазор, вентилятор будет менее эффективным, поскольку он будет всасывать воздух как из ванной комнаты внизу, так и из чердака вверху. В идеале вы хотите, чтобы он всасывал воздух только из ванной комнаты — поэтому важна точность прорезания отверстий в потолке.

Удаление воздуха через гибкий шланг

Для моих вентиляторов мне понадобился гибкий шланг, который я соединил с корпусом вентилятора с помощью зажима для червячного шланга. Обратите внимание, что ссылки, которые я привел в предыдущем предложении, предназначены для справки и иллюстрации; убедитесь, что у вас есть подходящие размеры для вашего вентилятора.

Шланг воздуховода проходит в карниз (но опять же — пожалуйста, обратите внимание на ОЧЕНЬ ВАЖНОЕ ЗАМЕЧАНИЕ о рассмотрении вентиляции крыши выше) — над областью, которая открыта снаружи, и я закрепляю его лентой из фольги, чтобы удерживайте его на месте.

Электромонтажные работы — Распределительная коробка для обоих вентиляторов

Установлена ​​распределительная коробка, которая будет использоваться для питания обоих вентиляторов от выключателя в ванной комнате ниже — они будут подключены параллельно, так что отказ одного блока вентиляторов не помешает работе второго вентилятора. Это еще одна область, где лицензированный подрядчик по электрике потенциально может оказать большую помощь.

На следующих снимках следует отметить несколько моментов:

• Оба вентилятора теперь установлены.
• Оба вентилятора выходят на карниз над открытой площадкой, закреплены и имеют хорошие прямые участки
• Обратите внимание на пол, освещение и инструменты…

Вытяжной вентилятор Отделка Работы в ванной

После завершения работ на чердаке каждый вентилятор легко вставляется в свои корпуса.К каждому из них прилагается вилка, которая подключается к ответной розетке корпуса.

А с установленными крышками все это выглядит довольно… ну, скучновато. Правильно?

Со всем тем интересным, что происходило на чердаке выше, и хотя все это красиво и аккуратно в ванной (и оба вентилятора, кстати, тоже работают) — теперь это выглядит так же, как и любой другой, который нельзя игнорировать установка вентилятора вентиляции ванной.
