Как сделать скрытую электропроводку в деревянном доме

Чем привлекательна идея постройки деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, желание домовладельцев следовать традициям русской архитектуры. Современный рынок строительных материалов позволяет построить дом, выполненный из профилированного и клееного бруса, а также из оцилиндрованного бревна. В противовес всем преимуществам, свойственным домам, выполненным из древесины, возникает проблема с обустройством электропроводки. Вариант открытой проводки, уложенной в кабель-каналы, не всегда отвечает требованиям привлекательного дизайна внутренней отделки помещений, домовладелец сталкивается с вопросом, как сделать скрытую электропроводку в деревянном доме своими руками. Об этом мы и поговорим далее.

• Преимущества скрытой проводки
• Особые требования к безопасности
• Особенности монтажа
• Полезная информация

Преимущества скрытой проводки

Бесспорными достоинствами монтажа скрытой проводки в доме из дерева являются:

1. Отсутствие кабель-каналов на стенах, пагубно влияющих на внешний вид помещения и значительно затрудняющих процесс нанесения обоев.
2. Минимизация риска механических повреждений кабелей и проводов электропроводки.
3. Возможность замены кабеля, уложенного в трубе.
4. Высокая степень электропожаробезопасности, при условии правильно выполненных монтажных работ в соответствии с требованиями нормативных документов.

Особые требования к безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложный, требует строгого выполнения норм противопожарной безопасности, требований ПУЭ-7 и соответствия ГОСТ Р 50571.1— 2009. Человеку, не имеющего опыта электромонтажа, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа с целью контроля выполнения работ и ни в коем случае не воспринимать данный материал, как пошаговую инструкцию.

При проектировании схемы электрической сети дома, основной упор делается на обеспечение пожарной безопасности, даже если это будет идти в разрез с эстетической составляющей. Готовый проект должен быть согласован со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводка должна быть проложена таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с древесиной. Кабель должен быть уложен в стальных или медных трубах. Допускается укладка электропроводки в гофрированном металлорукаве, а также в ПВХ-гофре, при условии их защиты штукатуркой или асбестовой прокладкой.

Диаметр трубы подбирается с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40% ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих жил согласно ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протяжка электромагистрали по трубам может вызвать механическое повреждение ее оболочки, поэтому после каждой такой операции необходимо производить замер сопротивления изоляции. Особые требования предъявляются к марке кабеля, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-LS». К примеру, ВВГнг-LS. Импортным аналогом является кабель NYMнг-LS.

Трубы должны надежно стыковаться резьбой, сваркой или пайкой. Места межкомнатных переходов, а также точки установки элементов разводки должны быть обустроены металлическими коробами или стаканами, обернутыми асбестом и закрепленными алебастровой штукатуркой. Более подробно о том, как провести электропроводку в трубах, мы рассказывали в отдельной статье.

Особенности монтажа

Самой трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и точности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для внедрения изолирующих труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлениях. Вертикальные отверстия сверлятся в процессе укладки сруба, горизонтальные тогда, когда стены уже возведены. После того, как трубы будут закреплены в теле деревянных стен, в них заводится провод, который послужит проводником для протяжки провода. Посадочные места аккуратно вырубаются под габариты элементов разводки, в них крепятся изолирующие металлические короба.



Альтернативный вариант – проводка по перекрытию. Можно ли избежать столь трудоемкого процесса, связанного со ставкой труб в стены? Многие домовладельцы при обустройстве скрытой электрики деревянного дома практикуют прокладку проводки по потолочному перекрытию в чердачном помещении. Требования противопожарной безопасности для этого способа электромонтажа остаются те же, электромагистраль на чердаке изолируется металлическими трубами или лотками, лишь только спуски к выключателям и розеткам осуществляются по штробам или вертикальным сверлениям в стенах, как показано на фото ниже:

Еще один вариант — скрытая проводка в штукатурке. Можно пойти по самому простому пути и уложить электропроводку между слоями штукатурки. Способ примитивный и не затратный, но весьма не безопасный. Штукатурка активно впитывает влагу, а также со временем растрескивается, отчего теряет свои изоляционные свойства.

Полезная информация

Для прокладки скрытой проводки по дереву специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Домашняя электросеть должна иметь систему изоляции типа TN-S или TN-C-S, которые дают возможность заземлить металлические трубы, лотки, короба и коробки.

Распределительный щит лучше оборудовать дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также обладающими функциями УЗО.

Использование медных труб обойдется гораздо дороже, но их гораздо легче выгибать и задавать нужный профиль. В зависимости от обстановки можно использовать сочетание скрытой проводки с открытой.

Напоследок рекомендуем просмотреть видео инструкции, на которых наглядно рассмотрены правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в доме из дерева:

Установка розетки в деревянную стену

Типичные ошибки

Теперь вы знаете, как может быть выполнена скрытая электропроводка в деревянном доме своими руками. Надеемся, наши советы по монтажу, а также предоставленные правила и требования помогли вам понять всю сущность работ!

Материалы по теме:

• Как провести скрытую электропроводку в кирпичном доме
• Электрическое отопление в деревянном доме
• Как сделать заземление в доме своими руками

Скрытая проводка в деревянном доме

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Скрытая проводка в деревянном доме

Большинство дачных домов, в наше время, сделаны из дерева. На своем языке, пожарные называют их пожароопасными или быстросгораемыми. В пятидесяти процентов случаев пожара, они приходят к выводу, что несчастье произошло именно из — за неисправности проводки. Это говорит нам о том, что при снабжении деревянного дома электричеством, мы должны быть особо внимательны и осторожны.

Многие дачники ждут подключения электричества в своих домах с нетерпением. Часто, на это дело уходят года и немалые средства. Благодаря проведению электричества, мы не замерзаем в холода, освещаем свои дома и подключаем огромное количество умной техники.

Но как сделать так, чтобы все нажитое годами, в одночасье не превратилось в груду углей? Как обезопасить себя и своих близких от вреда жизни и здоровью, который может нанести нам какой – нибудь неисправный электрический предмет? Вам кажется эта задача достаточно простой? Не тут – то было. Конечно, было бы легко, если бы существовала инструкция типа самостоятельного сбора табуретки, но такой инструкции нет.

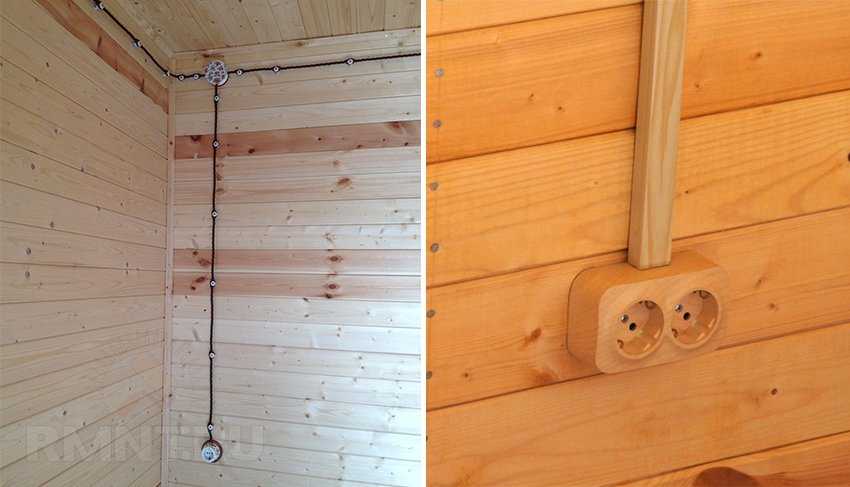

Проводку в деревянных домах чаще всего производят открытым способом.

Приемлема ли скрытая проводка в деревянном доме? Да, скрытую проводку в деревянном доме, смонтировать вполне можно. Однако это потребует немалых как денежных, так и физических затрат. Если терпение вам это позволяет, то вы вполне можете этим заняться.

Скрытая проводка в деревянном доме таит в себе немало опасностей. Все дело в том, что если короткое замыкание случится внутри стены, заметить его сразу будет практически невозможно. А значит и возгорание потушить сразу не удастся.

Тем не менее, прогресс не стоит на месте. И сейчас в продажу поступают все новые и новые виды проводов с двойной и даже тройной изоляцией кабеля. По – этому для того, чтобы выполнить скрытую проводку в деревянном доме, вам потребуется купить самый лучший, а значит и дорогостоящий кабель. Но для того, чтобы быть уверенным в своей безопасности еще больше, не забывайте узнавать у продавцов, был ли выбранный кабель покрыт специальными растворами, которые предотвращают пожар, или хотя бы не дают ему развиваться в полную силу.



В последнее время во время ремонта все чаще провода скрываются. Иногда это сделать совсем нелегко, но скрытая проводка в деревянном доме гораздо безопаснее, если установить ее правильно.

1. В бревнах необходимо сделать каналы для металлической трубы. Нельзя прятать провода под плинтуса и вагону на стенах, так как они подвержены деформации.

2. Выключатели необходимо размещать на торцах бревна.

3. Изоляцию проводов необходимо проверять в автоматическом режиме. В торце бревен необходимо выпилить паз. В нем будет размещена металлическая (лучше медная) труба. В торце бревен паз соединится с отверстием большого размера с подрозетником. Изгибы должны быть плавными. Для подвода к розетке провода необходимо пропилить паз в бревне. В него укладывается труба с кабелем. После этого необходимо сделать заглушку промазанную столярным клеем и нужной ширины и загнать ее в паз. Потом необходимо излишества опилить и отшлифовать.

Сколы и неровности заделываются шпатлевкой по дереву. После высыхания заглушку отшлифовать вторично.

Конечно, у открытой проводки есть большой недостаток перед скрытой проводкой. Открытый способ проводки не так просто скрыть. Так или иначе, она будет заметна невооруженным глазом. Однако следует хорошенько взвесить все за и против. И подумать, что для вас в данном случае важнее – своя безопасность, или же все – таки красота помещения.

Скрытая проводка в деревянном доме: видео, фото, правила монтажа

Чем привлекательна идея строительства деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях дома и, конечно же, стремление домовладельцев следовать традициям русского зодчества. Современный рынок строительных материалов позволяет построить дом из профилированного и клееного бруса, а также из бревна. В отличие от всех преимуществ, присущих домам из дерева, существует проблема с обустройством электропроводки.

Вариант открытой проводки, проложенной в кабель-каналах, не всегда соответствует требованиям привлекательного дизайна интерьера, перед домовладельцем встает вопрос, как сделать скрытую проводку в деревянном доме своими руками. Об этом мы поговорим дальше.

• Преимущества скрытой проводки
• Особые требования безопасности
• Особенности монтажа
• Полезная информация

Преимущества скрытой проводки

Неоспоримыми преимуществами монтажа скрытой проводки в деревянном доме являются:

1. Отсутствие кабель-каналов на стенах, что отрицательно сказывается на внешнем виде помещения и значительно усложняет процесс поклейки обоев.
2. Сведение к минимуму риска механического повреждения кабелей и проводов.
3. Возможность замены кабеля, проложенного в трубе.
4. Высокая степень электропожарной безопасности при условии правильного выполнения монтажных работ в соответствии с требованиями нормативных документов.

Особые требования безопасности

Скрытый монтаж электропроводки в деревянном доме очень сложен, требует строгого выполнения норм пожарной безопасности, требований ПУЭ-7 и соблюдения ГОСТ Р 50571.1—2009. Человеку, не имеющему опыта электромонтажных работ, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему для обустройства электрики деревянного дома специалистов, необходимо знать основные положения о способах монтажа, чтобы контролировать выполнение работ и ни в коем случае не воспринимать данный материал как пошаговую инструкцию. .

При проектировании электросети дома основной упор делается на обеспечение пожарной безопасности, даже если это идет вразрез с эстетической составляющей. Готовый проект необходимо согласовать со специалистами. Схема скрытой проводки должна предусматривать минимум поворотов электромагистрали. Учитывая высокую вероятность возгорания деревянных конструкций, проводку следует прокладывать таким образом, чтобы даже мизерный участок электромагистрали не соприкасался с деревом. Кабель должен быть проложен в стальных или медных трубах. Допускается прокладка электропроводки в гофрированном металлорукаве, а также в гофре из поливинилхлорида при условии их защиты гипсовой или асбестовой прокладкой.

Диаметр трубы выбирают с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40 % ее внутренней полости. Толщина ее стенок должна соответствовать сечению токопроводящих проводов по ВСН 370-93 или СП 31.110-2003 табл. 14.1. Протягивание электромагистрали по трубам может привести к механическим повреждениям ее оболочки, поэтому после каждой такой операции необходимо проводить измерение сопротивления изоляции. К марке кабеля предъявляются особые требования, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные символы «нг-ЛС». Например, ВВГнг-LS. Импортный аналог — кабель NYMng-LS.

Трубы должны быть надежно соединены резьбой, сваркой или пайкой. Места межкомнатных проходов, а также места установки элементов электропроводки должны быть оборудованы металлическими коробами или стаканами, обмотанными асбестом и закрепленными алебастровой штукатуркой. Подробнее о том, как провести электропроводку в трубах, мы рассказали в отдельной статье.

Особенности монтажа

Наиболее трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является установка труб в теле стены. Процесс довольно трудоемкий, требующий максимально возможной аккуратности и аккуратности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.

Для введения изоляционных труб в стены потребуется сверление, как в горизонтальном, так и в вертикальном направлении. Вертикальные отверстия сверлят при монтаже сруба, горизонтальные – когда стены уже возведены. После закрепления труб в теле деревянных стен в них вставляется проволока, которая будет служить проводником для протягивания проволоки. По габаритам элементов электропроводки аккуратно вырезаются посадочные места, к ним крепятся изолирующие металлические короба.



Альтернативой является проводка через пол. Можно ли избежать столь трудоемкого процесса, связанного с размещением труб в стенах? Многие домовладельцы при обустройстве скрытой электрики в деревянном доме практикуют разводку по потолку на чердаке. Требования пожарной безопасности при таком способе разводки остаются прежними, электромагистраль на чердаке изолируют металлическими трубами или лотками, только спуски к выключателям и розеткам делаются через штробы или вертикальное сверление в стенах, как показано на фото ниже :

Еще один вариант – скрытая проводка в лепнине. Можно пойти самым простым путем и проложить проводку между слоями штукатурки. Метод примитивный и не затратный, но и не очень безопасный. Штукатурка активно впитывает влагу, а также со временем трескается, из-за чего теряет теплоизоляционные свойства.

Полезная информация

Для прокладки скрытых деревянных конструкций специалисты рекомендуют кабель NYM, разработанный в Германии, с трехслойной изоляцией из негорючего материала. Также можно использовать отечественный кабель ВВГнг-LS.

Бытовая электросеть должна иметь систему изоляции типа TN-S или TN-C-S, позволяющую заземлять металлические трубы, лотки, ящики и ящики.

Распределительный щит лучше комплектуется дифференциальными автоматами, обеспечивающими защиту от токов короткого замыкания, а также имеющими функции УЗО.

Использование медных труб обойдется намного дороже, но их гораздо проще согнуть и выставить нужный профиль. В зависимости от ситуации можно использовать комбинацию скрытой проводки с открытой проводкой.

Напоследок рекомендуем посмотреть видеоинструкцию, на которой наглядно описаны правила монтажа, а также ошибки, которые не следует допускать при прокладке электропроводки в деревянном доме:

Установка розетки в деревянном стена

Распространенные ошибки

Теперь вы знаете, как можно сделать скрытую электропроводку в деревянном доме своими руками. Надеемся, что наши советы по монтажу, а также приведенные правила и требования помогли вам разобраться суть работы!

Материалы по теме:

• Как провести скрытую электропроводку в кирпичном доме
• Электрическое отопление в деревянном доме
• Как сделать заземление в доме своими руками

Установка розетки в деревянную стену

Распространенные ошибки
