Как установить обратный клапан на канализацию и зачем он нужен?
Для чего нужен обратный клапан в канализации?Пластиковый обратный клапан для канализацииЧто такое обратный клапан в канализации? Ответим на этот вопрос в данном посте!
Клапан необходим для того, чтобы отсечь (перекрыть) обратный поток из канализационного стояка.
Этот поток может возникнуть по причине засора в стояке, в этом случае на нижних этажах (до 3 этажа) канализационные стоки пойдут в обратном направлении со всеми вытекающими дурно пахнущими последствиями.
Также при строительстве дома, застройщик мог сэкономить на канализационных трубах и поставить на стояк вместо 110-ой трубы 50-ю, что также вызовет неприятные последствия на нижних этажах жилого дома.
Установка обратного клапана (далее ОК ) блокирует стоки в стояке и не дает им пройти обратно в квартиру.
Появление неприятного запаха в туалете может быть также вызвано тем, что происходит срыв водяного затвора в унитазе.
Это случается из-за разряжения внутри канализационной трубы — там падает давление и вода из унитаза уходит в трубу, а неприятный запах, для которого теперь нет препятствий проникает в квартиру.
Этот неприятный эффект устраняется при помощи установки аэратора, но о нем мы поговорим в другом посте!
Для понимания принципа работы обратного клапана в канализации я предлагаю вам посмотреть следующее видео:
Виды обратных клапанов для канализации
Канализационный клапан фирмы CapricornКанализационные обратные клапана работают по одному принципу и различаются только диаметром.
Диаметры могут быть следующие:
- 50 мм. — для установки после раковин, моек, душевых кабин и так далее.
- 110 мм.
— можно устанавливать после унитаза или перед сливной ямой. В случае переполнения ямы клапан не даст стокам поступать обратно в дом. - 160 мм. — применяются для канализационных трубопроводов большого диаметра. В бытовых целях может применяться только в больших коттеджах, где требуется делать водоотведение трубой диаметром 160 мм.
— можно устанавливать после унитаза или перед сливной ямой. В случае переполнения ямы клапан не даст стокам поступать обратно в дом.Если вы покупаете канализационный обратный клапан для себя, то стоит выбрать импортную модель.
Как показывает опыт продаж, импортные приборы изготовлены более качественно и лучше выполняют свои задачи.
Отечественный производитель не отличается хорошим качеством литья пластмассы, к тому же часто выходят из строя запорные механизмы.
Установка обратного клапана для канализации
Монтаж осуществляется непосредственно возле стояка — ставить его после унитаза уже не имеет смысла по понятным причинам
Главное — не перепутать направление потока при установке ОК (указано стрелкой на корпусе), кроме того такой клапан как изображен на рисунке должен быть установлен горизонтально! При вертикальной установке он не сможет функционировать.
В остальном он устанавливается так же как и все остальные канализационные фитинги.
Для облегчения монтажа рекомендуется применять технический вазелин.
Обратите внимание, что верхнюю крышку можно снять для того, чтобы прочистить его в случае если что-то попало под задвижку.
Для лучшего понимания смотрим еще одно видео:
Полезные статьи » Установка электромагнитного клапана. Инструкция
Перед установкой электромагнитного клапана необходимо проверить следующие параметры вашей системы и клапана:
- Температура рабочей среды
- Рабочее давление
- Максимальное давление (актуально во время технических испытаний трубопровода)
- Перепад давления на клапане
- Диаметр клапана и трубопровода — должны быть близки друг к другу иначе будет гидроудар
- Материал мембраны или уплотнение поршня — должны быть химически инертны с рабочей средой
- Класс защиты катушки (обычно IP65, но если требуется взрывозащита — то IP67)
- Тип клапана: нормально открытый, нормально закрытый или бистабильный
- Вольтаж катушки
Обычно информация о клапане размещается на электромагнитной катушке, в техническом паспорте изделия или на коробке изделия.
Подготовка трубопровода
- Перед монтажом клапана убедитесь, что трубопровод не находится под давлением и он остыл (волдыри на пальцах не самое приятное в жизни).
- Проверьте, что трубопровод очищен от грязи (ржавчина, окалина, органические отходы и т.д.), так как в противном случае это может привести к выходу клапана из строя (может порваться мембрана, засориться пилотный канал или поршень не будет герметично садиться на седло).
В случае выхода клапана из строя рекомендуется произвести демонтаж с трубопровода, разобрать его, прочистить пилотный канал сжатым воздухом и заменить мембрану. А так же, для предотвращения дальнейших выходов из строя поставить перед клапаном фильтр грубой очистки.
Установка электромагнитного клапана
- Рекомендуется устанавливать клапан в сухом и вентилируемом помещении. При установке на улице рекомендуется использовать навес или защитный короб, для избегания попаданий осадков на катушку.
- Катушка клапана нагревается во время использования. Поэтому клапан рекомендуется устанавливать с запасом свободного места вокруг него для охлаждения катушки, а так же для возможности смены вышедшей из строя катушки без демонтажа клапана с трубопровода.
- Большинство соленоидных клапанов можно использовать только в одном направлении потока. Направление потока указывается стрелкой на корпусе клапана, учитывайте это при монтаже.
- Трубы с обеих сторон клапана должны быть надежно закреплены, для избежания вибрации и выхода трубопроводной арматуры из строя.
- Рекомендуемое установочное положение клапана горизонтальное (катушкой вверх). Для клапанов прямого действия допускается вертикальная установка. Клапаны пилотного действия устанавливать вертикально запрещено (пилотный канал может не сработать — клапан или не откроется или не закроется).
Поэтому клапан рекомендуется устанавливать с запасом свободного места вокруг него для охлаждения катушки, а так же для возможности смены вышедшей из строя катушки без демонтажа клапана с трубопровода.Установка катушки
НИКОГДА не подавайте питание на катушку, если она не установлена на шток клапана. Это может привести к тому, что катушка сгорит. Установите катушку на шток клапана, закрутите сверху штока гайку, идущую в комплекте с катушкой.
Перекручивать гайку не надо, она должна выполнять функцию стопора, чтобы катушка не шаталась и стояла в одном положении на клапане.
Установка DIN коннектора
- Клеймы 1 и 2 используются для подключения к источнику питания. Куда будет подключен «+», куда «-» не принципиально. Заземление подключается к клейме №3.
- Внимание! Не используйте трубопровод в качестве заземления.
- Подключите коннектор к катушке. Убедитесь, что между катушкой и разъемом установлена резиновая прокладка, которая предотвращает попадание влаги и конденсата.
- Аккуратно закрутите крепежный винт.
- Расположите кабель так, чтобы капли (конденсата) не могли попасть по кабелю в разъем.
Первый запуск клапана
- Включайте электропитание только в том случае, если клапан установлен правильно. Обратите внимание, что в системе может присутствовать давление.
- Во время эксплуатации электромагнитная катушка нагревается — не прикасайтесь к ней.
- Сделайте несколько включений-выключений питания, проверьте, что клапан корректно открывается/закрывается.
Если клапан не работает должным образом, то этому могут быть причиной несколько фактов.
1) Неправильная установка клапана.
Отключите питание на клапане, демонтируйте клапан (проверьте, чтобы в системе не было давления и трубопровод остыл). Проверьте, что он был установлен в нужную сторону (по стрелке на корпусе)
2) Грязь в трубопроводе.
Разберите клапан и прочистите детали от грязи.
3) Недостаточное давление в системе. Это актуально для клапанов пилотного действия — прочитайте инструкцию к клапану и проверьте параметры рабочей среды в вашей системе. Клапанам пилотного действия необходимо избыточное давление минимум 0,5 бар. При самотёке они работать не будут.
4) Гидроудар. Гидравлический удар — типичное последствие высокого расхода и давления в трубах небольшого диаметра.
Есть несколько решений этой проблемы:
Увеличьте диаметр трубы, чтобы уменьшить скорость жидкости.
Уменьшите давление с помощью редукционного клапана («после себя») перед соленоидным клапаном.
Смягчите гидравлический удар с помощью гибкого шланга или компенсатора, установив их перед электромагнитным клапаном.
Используйте соленоидный клапан с более длительным временем открытия/закрытия.
Нужно ли устанавливать обратные клапаны вертикально? – idswater.com
Нужно ли устанавливать обратные клапаны вертикально?
Обратный клапан может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальных установок имеет решающее значение.
Можно ли поставить поворотный обратный клапан вертикально?
Недостатком всех поворотных обратных клапанов является то, что они должны устанавливаться горизонтально. Поскольку им нужна сила тяжести, чтобы закрыть створку, их нельзя устанавливать вертикально.
Обратный клапан должен быть горизонтальным?
Несмотря на то, что поворотные обратные клапаны могут быть установлены в любом направлении, необходимо убедиться, что они правильно размещены на горизонтальных и вертикальных трубопроводах.
Убедитесь, что вы приобрели правильный размер и материал для вашего дома, и тщательно осмотрите обратный клапан перед установкой.
Обратный клапан должен быть горизонтальным?
Не все типы обратных клапанов работают должным образом или подходят для вертикальных направлений потока. При установке обратного клапана всегда предпочтительнее использовать горизонтальную линию, поскольку она исключает гравитацию из уравнения.
Можно ли установить поворотный обратный клапан горизонтально?
Для чего нужен обратный клапан?
Поворотный обратный клапан представляет собой простое устройство, предназначенное для одностороннего потока жидкости или газа. У него есть диск, который качается на шарнире, открываясь, позволяя жидкости втекать, а затем закрываясь, чтобы предотвратить обратный поток. Поворотные обратные клапаны разработаны в различных размерах с различными характеристиками для конкретных типов применения.
Обратный клапан устанавливается перед насосом или после него?
Чаще всего устанавливается на насосе.
Обратный клапан может быть установлен на стороне всасывания насоса для поддержания заливки насоса в случае остановки насоса. Обратный клапан обычно используется на выпуске насоса для предотвращения обратного потока из системы, расположенной ниже по течению, когда насос отключается.
Могу ли я открыть обратный клапан?
Положительное давление на выходе, необходимое для открытия обратного клапана и создания хотя бы некоторого обнаруживаемого потока, называется «давлением открытия обратного клапана». Важно отметить, что всем обратным клапанам требуется, по крайней мере, некоторый выходной поток, чтобы полностью открыться и обеспечить максимальный поток через клапан.
Зачем нужен обратный клапан?
Поворотные обратные клапаны, как и все обратные клапаны, используются для предотвращения обратного потока в линии. Давление жидкости, проходящей через систему, открывает клапан, а любое изменение направления потока закрывает клапан.
Можно ли устанавливать поворотный обратный клапан на вертикальный трубопровод?
Но, чтобы быть предельно ясным, установка обратного клапана на горизонтальный трубопровод может выглядеть так, как если бы клапан был вертикальным.
При установке обратного клапана на вертикальный трубопровод клапан будет горизонтальным. Однако чаще всего обратный клапан устанавливается на горизонтальном трубопроводе.
Какие существуют типы обратных клапанов?
Наиболее распространенными типами обратных клапанов являются поворотные, подъемные (поршневые и шаровые), дроссельные, запорные и поворотно-дисковые. Типы обратных клапанов. Обычный поворотный обратный клапан состоит из корпуса клапана, крышки и диска, соединенного с шарниром.
Можно ли установить подъемный обратный клапан на горизонтальной линии?
В обратных клапанах подъема диск точно направляется и идеально входит в приборную панель. Подъемные обратные клапаны подходят для установки в горизонтальных или вертикальных трубопроводах с восходящим потоком. Поток на подъем Обратные клапаны всегда должны входить ниже седла.
Инструкция по установке пружинных обратных клапанов
Последнее обновление
29 апреля 2021 г.

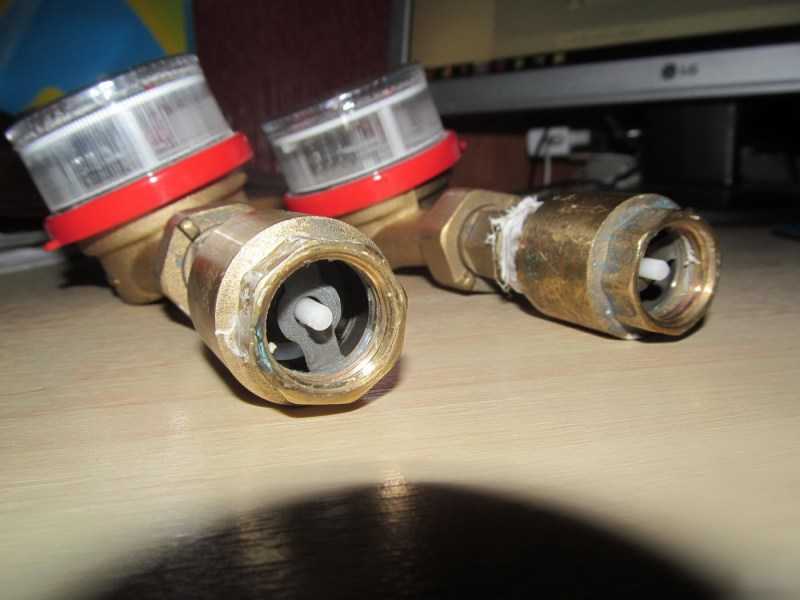

При необходимости доступны пружинные обратные клапаны Flowflex. Наш дисковый обратный клапан разработан для плавного хода; добавление центральной направляющей обеспечивает еще большую надежность по сравнению с традиционными дисковыми обратными клапанами без направляющих.
Преимущество наших латунных пружинных обратных клапанов состоит в том, что они могут быть установлены как в горизонтальном, так и в вертикальном положении. Когда давление вверх по течению увеличивается, подпружиненный диск принудительно открывается, поднимая диск со своего седла, чтобы позволить потоку проходить через клапан.
Приложения
- Домашний
- Коммерческий
- Промышленный
Предварительная подготовка
Распакуйте и проверьте, подходит ли клапан для предполагаемого использования. Клапан должен быть совместим с конструкцией системы, требованиями к давлению и температуре, а также должен подходить для жидкостей, которые он предназначен перекачивать.
Equipment
Materials
- Copper Pipe
- Spring Check Valve
Tools
- Adjustable Spanner
- Pipe Cutting Tool
- Internal & External Pipe Deburring Tool
Installation
Check Valve и трубка
Пружинные обратные клапаны могут быть установлены как вертикально, так и горизонтально, и клапан должен быть закрыт во время установки
Важно, чтобы ваша труба была правильного размера и длины. Несоблюдение этого требования может повлиять на качество соединения.
Подготовка трубной резьбы
Убедитесь, что рядом с клапаном и по обе стороны от него установлены подходящие опоры для труб, чтобы избежать изгиба клапана и снять любые чрезмерные напряжения.
Убедитесь, что трубная резьба имеет правильную длину для клапана, слишком короткая может привести к утечке, слишком длинная – к повреждению клапана.
Убедитесь, что любой состав или лента из ПТФЭ используются экономно и наносятся только на наружную резьбу, а не на внутреннюю резьбу.
Соединение
При подсоединении трубы убедитесь, что труба находится на правильной перпендикулярной оси и что резьба правильно входит в зацепление при затягивании клапана. Клапан следует удерживать на месте с помощью гаечного ключа или гаечного ключа, пока ввинчиваются соединительные трубы. Убедитесь, что гаечный ключ или гаечный ключ установлены на торце корпуса, на шестигранных/восьмигранных плоскостях клапана рядом с соединением.
Не перетягивайте при соединении.
Прочие соображения
Руководство по затяжке пружинных обратных клапанов
Параметры крутящего момента
| Размер | Момент затяжки |
|---|---|
| 1/2″ | 75 Н·м |
| 3/4″ | 100 Н·м |
| 1″ | 125 Н·м |
| 1 1/4 дюйма | 160 Н·м |
| 1 1/2 дюйма | 200 Н·м |
| 2 дюйма | 250 Н·м |
| 2 1/2 дюйма | 300 Н·м |
| 3 дюйма | 370 Н·м |
| 4 дюйма | 465 Нм |
Тестирование
