Монтаж электропроводки в доме: практическое руководство

Как проложить проводку своими руками? Часть черновой проводки можно сделать даже если вы не электрик. Расскажем, как подключить электричество в комнате, квартире, частном доме или на даче.

Методы работы с электропроводкой по шагам. Как проложить кабель в комнатах, чем соединить провода? Как подготовиться к работам, какую электрофурнитуру выбрать и многое другое.

Так заманчиво попробовать сэкономить и сделать электрику в доме своими руками. Однако неправильная установка или ошибка в монтаже может стать причиной короткого замыкания, удара током или возгорания. Рекомендуем заказать монтаж электропроводки у лицензированных электриков, чтобы не подвергать себя опасности.

Содержание

• Что нужно знать об электромонтажных работах?
• С чего начать монтаж проводки?
• Какой провод лучше брать для проводки в квартире?
• Основы техники безопасности
• Последовательность монтажных работ
• Как сделать контур заземления?
• Как выбрать автоматы и устройство защитного отключения?
• Вопросы-ответы

Что нужно знать об электромонтажных работах?

Основное устройство расположено в щитке на этаже или электрическом щите в доме. В старых квартирах электропроводка установлена алюминиевыми проводами из двух жил. По современным стандартам требуется устанавливать устройства защиты от токов утечки и перенапряжения.

Как без замены проводов улучшить параметры проводки?

Провода можно не менять, если вы делаете ремонт в новостройке (при условии их хорошего качества). В старых домах проводка часто из алюминия – требует замены через 20 лет эксплуатации. В схему можно установить УЗО и новые автоматические выключатели, нарастить провод в розетке. Но это не улучшит качество электросистемы квартиры.

Когда лучше менять электропроводку полностью?

Старую проводку лучше заменить при полном переносе розеток, выключателей, света и других узлов. Также требуется замена алюминиевых проводов после 20 лет эксплуатации. В новой проводке можно оставить часть старых линий прокладки.

На каком этапе ремонта менять проводку?

Монтаж электропроводки необходимо проводить после черновых работ: перепланировка со сносом перегородок, стяжка пола, вывод ровных стен. Электрику нужно делать до финишной отделки, до шпаклевания стен, замены сантехники и малярных работ.

Можно ли жить со старой проводкой?

Можно – только осторожно. Нельзя давать больше нагрузки на старое питание. Старые провода из алюминия, которым больше 20 лет выполнены в одинарной оплетке. Изоляция может рассыхаться, чревато утечкой тока. Лучше заменить старую проводку на новую в двойной изоляции.

С чего начать монтаж проводки?

Правильно начать электрику в квартире с планирования – создать схему электропитания от щитка в комнаты. Рассчитать нагрузку на сеть по количеству и мощности электроприборов.

Проект и схема разводки проводов

Рекомендуем нанять сертифицированного мастера для проектирования. Проект, как основном документ в проводке.

При создании проекта своими руками важно соблюсти основы электрики. При создании чертежа использовать условные обозначения выключателей, розеток, освещения, дозовых коробок, проводов.

Как создать чертеж:

1. Выполнить схему прокладки проводов по плану квартиры. Получится чертеж с видом сверху с точным расстоянием.
2. Определить, какие бытовые приборы будут в каждой комнате. На схеме указать расположение розеток и выключателей.
3. По схеме проекта продумать прокладку проводов. Учитывать конструктивные особенности комнат, местоположение мебели и техники.

Лучше сразу продумать, как провести разводку проводов к распределительной коробке, а от нее к розеткам и выключателям.

Схема электропроводки в электронном варианте или в проекте позволяет сохранить расположение всех дозовых коробок. Это требуется если нужен ремонт в новостройке или повышается выделяемая на квартиру мощность. Чертеж можно внести в техпаспорт квартиры.

Требования к плану электропроводки

• Продумать место для электрических счетчиков, дозовых коробок, розеток и выключателей. Место должно быть удобно для обслуживания.
• Расположение выключателей света – 1-1,5 метра от пола. Лучше устанавливать у дверного проема (дверь не должна прикрывать доступ при открытии).
• Расположение розеток – 50-80 см от пола. На каждые 6 кв.м. комнаты должна быть установлена розетка (на кухне от 3 штук). Нельзя планировать розетки ближе чем 0,5 метра от металлических систем (трубы отопления, батареи, газплита).
• Прокладка проводов – строго вертикально или горизонтально. Кабель не должен пересекаться с металлом или арматурой. Для скрытой проводки нужно выбрать место защищенное от механического повреждения. При горизонтальной прокладке отступить 150 мм от потолка и плинтуса. Вертикальную линию лучше вести на расстоянии 100 мм от углов, проемов окна и двери.
• Учитывать правила электро и пожарной безопасности. Расположение выключателей и розеток должно быть удобно пользоваться.

Выбор метода прокладки

Выбирать нужно более рациональный способ прокладки электрических проводов для квартиры или дома.

Открытая проводка (внешняя).

Электропровода прокладывают в кабель-каналах из пластика, гофре или полностью открытым типом (фиксация скобами или на роликах). Кабель ведут по стенам и потолку. Разрешены марки кабелей АППВ (алюминиевая жила) или ППВ (медная).

Как выполнить открытую прокладку проводов?

Спроектируйте маршрут разводки, подготовьте инструмент и материал (переходники, короба, саморезы, изоленту).

• Закрепить канал для кабеля соединением дюбель-саморез.
• Уложить провод в короб. Плотность укладки в канале должна быть более 60%. Сверху закрыть короб крышкой.
• Подвести концы кабеля к электроточкам, а начало к вводному щитку.
• Проверить электрическую цепь на короткое замыкание, а также заземляющий контур.

Скрытая проводка

Скрытые коммуникации в помещении устанавливают, когда внешние провода не впишутся в интерьер. Кабель укладывают в потолок, стены или под стяжку пола. Для установки требуется профессиональная квалификация.

Как провести монтаж скрытой проводки?

• Разметить кабельные линии, места для дозовых коробок, выключателей и подрозетников.
• В стене пробить штробы перфоратором или штроборезом. Проводку под полом прокладывать до заливки стяжки пола.
• Вести штробы от входного распределительного щитка до конечных выводов.
• Уложить провод в штробы. Фиксировать штукатуркой или пластмассовыми хомутами каждые 30 см.
• Подключить провода к сети, проверить питание, заземление и КЗ.

Важно – не допускать пересечения проводов между собой (если нужно укрепить место пересечения слоями изоленты).

Тип	Открытое расположение	Скрытая прокладка
Расположение	По стенам, потолку в коробах/гофре или под плинтусом.	В отдельной штробе (сверху скрыт шпаклевкой).
Плюсы	не нужно штробить стены; дешевле скрытой – можно использовать более тонкий провод, не нужны дорогие расходники и инструменты; легко демонтировать или заменить провода, любую ошибку можно исправить.	Провода скрыты в стене с гофрой или трубой. Меньше риск повредить.
Минусы	все конструкции заметны, не входят в интерьер; высокий риск повреждения проводов и поражения током; под плинтус нельзя разместить все линии.	много грязи при подготовке штроб; для замены проводов нужно заменить отделку и снова долбить стену; дороже – требуется большее сечение проводов, инструмент для прокладки.
Когда выбирать	Для технических помещений, на дачу или при ограниченном бюджете.	Предпочтителен для квартир и домов. Показан при капитальном или косметическом ремонте с дизайном современного интерьера.

Какой способ прокладки выбрать?

Выбирайте самый рациональный вариант по технической части:

• Открытый тип – подходит для деревянных домов, технических помещений. А также для прокладки по бетонным стенам на кухне или коридоре. Этот способ должен подходить под стилистику интерьера.
• Скрытый способ – обязателен для квартир, для всех жилых комнат, ванной и туалета.
• Комбинированная прокладка – проводку в стенах укладывают в штробах для розеток. Освещение можно проложить в гофре на потолке. Способ подходит, когда устанавливают натяжные потолки.

Как вести провода?

Начинать нужно от «сердца питания» – электрощитка. В нем установить автоматы и УЗО, а от них вести провода по штробам или коробам. Выводить провода к дозовым коробкам, а от них к розеткам или выключателям.

Зачем делать разводку проводов по потолку?

Так проще провести ремонт, всегда есть аварийный доступ к системе. Натяжной потолок проще снять, чем вскрыть стену или пол.

Какой провод лучше брать для проводки в квартире?

Выбирать провода должен специалист согласно нормам ПУЭ. Электрик должен рассчитать сечение проводов, суммарную нагрузку в сети, количество защитных устройств, проверить соответствие пожарной безопасности.

Виды проводов в квартире

На квартиру или дом всегда выделяют номинальную мощность. Ее регулируют вводным автоматическим выключателем. То есть в каждой комнате оборудование рассчитано на определенный ток. Поэтому проводку разбивают на 4 группы (каждая с проводами разного сечения):

• Кабель подключения ввода в распределительном щитке. На него приходится вся нагрузка квартиры.
• Розеточная группа.
• Провода освещения.
• Небольшого сечения под специальное оборудование.

Материал и структура

ВАЖНО: по правилам ПУЭ – в квартире можно делать медную и алюминиевую проводку с соблюдением нормативных сечений.

Медные

Медь обладает лучшими свойствами проводимости для проводки, потому что имеют наименьшие потери. Отличаются высокой надежностью и безопасностью.

Почему лучше медная проводка?

Если сравнивать с алюминиевым кабелем, медь:

1. Выдерживает больше нагрузки. У меди выше электрическая проводимость (ниже сопротивление). Если сравнивать сечение, то 1,5 кв. мм. меди = 2,5 алюминия.
2. Удобно монтировать. Медь легко гнется много раз, не ломается при изгибе, ее легко паять.
3. Долго служит. Медная проводка прослужит до 30 лет и более. Алюминиевый кабель подвержен окислению (срок службы до 20 лет).

Если медь такая хорошая, можно выбрать любой кабель?

Нет. Многожильные кабели нельзя прокладывать в квартире, потому что он не устойчивый к постоянному нагреву. При большой нагрузке в сети контакт оплавится, может загореться. Лучше использовать многопроволочный кабель с тремя жилами (фаза, ноль, заземление).

Марки медных проводов для квартиры: силовой кабель ВВГ и его модификации, современный стандарт провода NYM (улучшенная изоляция из ПВХ). Не использовать медные провода ПВС, ШВВП.

Алюминиевые

Алюминиевую проводку делали в старых квартирах. Рекомендуют использовать алюминий только для ремонта старой проводки, но не прокладывать новую схему с такими проводами.

Плюсы	Минусы
+ Цена. Дешевле меди в равнозначном сечении.	— Ухудшение свойств. Алюминий быстро стареет. Становится ломким, сложно поменять розетку или выключатель.
	— Пожароопасность. Ухудшение качества контактов приводит к оплавлению и пожару.
	— Меньшая электропроводность.

Когда выбирать алюминиевый провод?

Алюминиевый кабель ставят при вводе в квартиру. У него больше сечение и в этом случае с ним удобнее работать.

Как соединить алюминиевые провода между собой?

Рекомендуем провести опрессовку алюминиевого соединения. Электрический контакт более прочный. Кабеля зажимают в металлической гильзе, зажимают пресс-клещами.

Как соединить контакты медных проводов?

Соединения с хорошим электроконтактом:

• Скрутка. Одножильные проводники скручивать под углом 45º двумя пальцами. Оставить 3-4 см скрутки, а остальное обрезать. Контакт изолировать.
• Пайка. Провода скручивают, чтобы дополнительно запаять припоем. Соединение получается крепче, надежнее. Перед пайком важно обработать жилы канифолью.
• Клеммное соединение. Жилу завести в колодку или пластину, зажать винтом. Подходит для соединения проводов разных материалов.

Можно ли соединять провода разного сечения?

Для соединения кабелей разной толщины проще и надежней использовать пайку или сварку контакта. Вначале скрутить, а потом дополнительно запаять.

Как лучше соединить алюминиевый и медный кабель?

Основной тип соединения алюминия с медью в проводке – клеммная колодка с фиксацией винтом

Какое сечение кабеля выбрать в квартиру?

От сечения зависит пропускная способность электропровода. Квадрат медной жилы пропускает ток до 10 Ампер, а алюминий до 5 А. Также важно учитывать запас для компенсации нагрева, чтобы не оплавилась изоляция. ВАЖНО – диаметр проводника, это не сечение. Зная диаметр, можно высчитать площадь сечения.

Как выбрать сечение кабеля?

Подбирать сечение нужно под общую нагрузку электропроводки. Электрики высчитывают мощности потребительских приборов, рассчитывают дополнительную нагрузку. Можно использовать таблицу сравнение материалов, марок и сечения проводов.

Но если решили самостоятельно выбрать сечение провода, рекомендуем подбирать стандартное для каждой группы:

• Кабель на ввод в электрощит – 10 кв.мм. (однофазная сеть).
• На розетки – подавать 2,5 кв.мм.
• Осветительная группа – от 1,5 кв.мм.

Какую толщину оболочки и изоляции провода выбрать?

Каждая жила защищена изоляцией, а сверху покрыта оболочкой. Как правило, изоляция из ПВХ, может использоваться защитный полимер.

Параметры для изоляции:

• Изоляционный слой – по ГОСТу для сечения от 1,5 кв.мм. толщина изоляции от 0,6 мм.
• Фиксирующая оболочка – от 1,5 до 1,8 мм (зависит от многожильности проводника).

Советы мастера электромонтажа:

Всегда начинать с расчета нагрузки и выбора кабеля (лучше выбирать марку, которая не поддерживает горение). Рекомендую включить в схему УЗО для защиты от возгорания или поражения током.

Как сделать проводку в деревянном доме?

Новый сруб имеет особенность – дает усадку. Поэтому скрытую проводку можно провести только в защитных трубах с заземлением. Чаще в деревянных домах провода ведут открытым методом в коробах.

Как не ошибиться в монтаже проводки?

1. Выбирать материалы и элементы только сертифицированных производителей. Перед покупкой проверьте маркировку и внешнее состояние.
2. Покупать материалы с запасом. Относится к сечению, выбору систем защитного отключения. В электрике «ошибаешься только один раз», поэтому лучше предусмотреть запас и защиту.
3. Вызвать электрика для монтажа проводки. Можно разделить работы на группы, часть выполнить самостоятельно, а наиболее сложное отдать мастеру.

Основы техники безопасности

Меры предосторожности при электромонтажных работах:

1. Все работы проводить только после отключения напряжения. При прокладке проводов в комнатах и выводе щитка в квартиру отключите питание из распределительного короба. Даже если отключили, проверьте наличие напряжения тестером. Повесьте табличку на распределительном щитке «Не включать работают люди». Работы вне дома и отключения линии может проводить только специалист.
2. Имейте под рукой огнетушитель. При коротком замыкании тушить электрический огонь нельзя водой, чтобы не получить удар током. Используйте подходящий огнетушитель.
3. Подберите безопасный инструмент. Проверить изоляцию приборов, точность тестеров напряжения. Лучше использовать защитные перчатки, маску и плотную обувь.
4. Не работайте без напарника. При монтаже всегда требуется помощь. Также напарник может быстро помочь или оказать первую помощь.

Последовательность монтажных работ

План выполнения внутренней электропроводки по шагам:

Разметочные работы

Нанести на стены карандашом линии проводов – вертикаль и горизонталь (использовать уровень). Для гнезд подрозетников и выключателей можно использовать макет или циркуль. Важно провести разметку точно по размерам, чтобы не ошибиться при штроблении. Начинать всегда с горизонтальных линий, а далее перенести на стены весь чертеж.

Подготовка стен

Для открытой проводки зафиксировать кабель-каналы.

Для скрытого монтажа использовать инструменты:

• Нарезать и выбить штробы. Лучше использовать штроборез или болгарку с диском по бетону. Также можно использовать перфоратор. Работать с помощником, использовать пылесос для захвата пыли.
• Вырезать углубления для монтажа. Использовать перфоратор с алмазной коронкой для подготовки гнезд под распределительные коробки.
• Очистить поверхность стен молотком с зубилом. Вычистить весь мусор из каналов.

Монтаж электропроводки

• Вызвать электрика для установки автоматов и линий в электрощите. Самостоятельно провести этот этап нельзя.
• Проложить линии проводов. Провести от щита по каналам кабели, учитывать выпуски. Не перекручивать проводник, все должно быть ровно, желательно без пересечений.
• Закреплять линию проводника в канале штукатуркой с интервалом до 50 см, на углах до 10 см. Можно использовать крепление в гофре или клипсами.

Монтаж дозовых коробок

Перед установкой проверить соответствие размеров, срезать вводы в коробку.

• Вставить провода в коробку (в обозначенные вводные отверстия). Лучше заводить проводник в дозовую через гофру.
• Зафиксировать коробку в углублении штукатуркой, зафиксировать вровень к стене. Не допустить попадания пыли или гипса внутрь.

После монтажа дозовых можно заштукатурить каналы с проводником, чтобы продолжить чистовую отделку.

Подключение розеток и выключателей

• Завести провода в клеммы (фаза в правую, нулевой проводник в левую).
• Зафиксировать розетку монтажными винтами с лапками в коробке.
• Вставить подрозетник, плотно закрутить крепежи.
• Установить защитную крышку, закрутить винтом.

Установить защитную крышку, закрутить винтом

Есть два способа:

1. Шлейф — последовательное подключение новых розеток от предыдущих. Но этот способ небезопасен – нельзя подключать мощное оборудование или превышать рассчитанную нагрузку. Последовательное соединение может привести к перегрузке, оплавлению контактов и короткому замыканию.
2. Звезда – параллельное подключение. Каждую розетку подключить напрямую к дозовой коробке. Если одна розетка выйдет из строя, другие продолжат работать.

Как установить гнездо выключателя или розетки в гипсокартон?

Установку проводить в специальную монтажную коробку для скрытой разводки с винтами для гипсокартона.

Сколько розеток нужно в дом?

Рекомендуем разместить отдельную розетку для каждого прибора. На комнату лучше разместить от 2-3 разъемов.

Проверка электропроводки

Этот этап должен провести мастер. При ремонте в новостройке может потребоваться вызов комиссии. Специалисты должны ввести новую проводку в эксплуатацию или выписать список для устранения проблем.

Как сделать контур заземления?

В квартире заземляющее устройство включает аппарат УЗО. В частном доме нужно установить заземляющий проводник и отвести горизонтальный с вертикальным заземлителем (вкапываются глубоко в землю).

Контур заземления должен соответствовать правилам ПУЭ. Для монтажа этого устройства лучше вызвать бригаду электриков.

Как выбрать автоматы и устройство защитного отключения?

Автоматический выключатель

Выбирать по номинальному току для каждой группы проводников. Проверять для стандартных типов нагрузки. Также важно учитывать скорость срабатывания при коротком замыкании.

Стандартные автоматы для квартиры:

1. Розеточная группа – при сечении медного проводника 2,5 кв.мм. можно выбрать автомат 16 А.
2. Освещение – нагрузка меньше, можно установить автомат 10 А или 6 А (зависит от сечения).

УЗО

Аппарат отключает линию при токах утечки. Например, при перегрузке, коротком замыкании или попадании под действие тока.

1. Подключать УЗО к нескольким автоматическим выключателям. Так можно улучшить защиту каждой группы. Но это дороже, чем ставить одно устройство.
2. Выбирать УЗО по номиналу автомата. Если работать по схеме одно УЗО – один автомат, то номинал прибора не должен быть меньше выключателя. Если под УЗО выводить несколько автоматов, то значение должно быть больше чем ток всех автоматов.

Вопросы-ответы

Что значит степень защиты IP20 на розетках?

Показатель IP показывает, что розетка защищена по европейским стандартам. Первая цифра после IP показывает защиту от размера попадания пыли (0 – нет, 6 – полная защита). Чем больше вторая цифра, тем больше защита от влаги. Для простых комнат подойдет защита IP20, а в ванной лучше устанавливать розетки IP44.

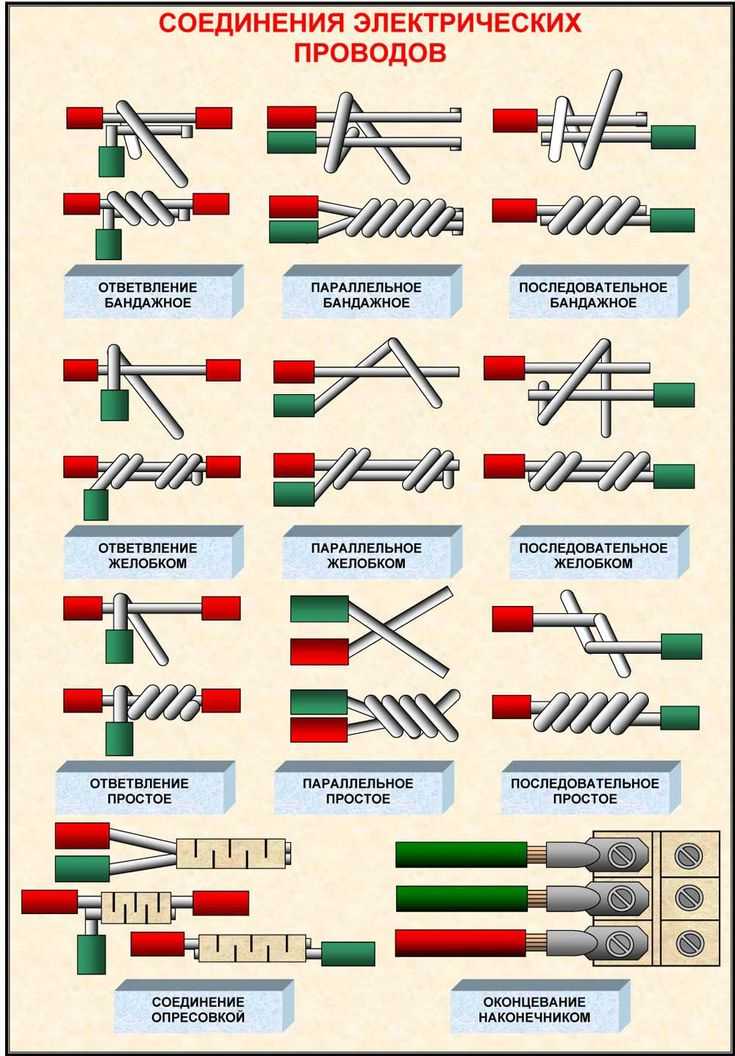

Соединение проводов электропроводки

Имеются разные виды соединения проводов. Выбор способа во многом зависит от тока нагрузки и сечения провода. Также выбор соединение электрических проводов зависит от типа провода, одножильный он или многожильный, условий эксплуатации. Требования к соединению проводов значительно ужесточаются, при их эксплуатации на открытом воздухе. В прошлом в электропроводке применялся алюминиевый провод, и основным способом соединения была скрутка.

Ответвители электрических проводов

А в ответственных местах использовали сварку и опрессовку. Сейчас используют в электропроводке медные провода и надежные методы соединения — это пайка, клеммные колодки, клеммники пружинные и также сварка. Способ скрутки проводов давно изжил себя, как ненадежный, и сейчас в профессиональной среде скрутка не используется. Метод скрутки проводов запрещен в 7 редакции ПУЭ.

Содержание

1. Клеммники для соединения проводов в электропроводке
2. Соединения проводов алюминий медь
3. Способы соединения проводов в распределительной коробке
4. Соединение проводов сваркой

Клеммники для соединения проводов в электропроводке

Клеммные колодки бывают с винтовыми зажимами и с пружинными зажимами. Такими клеммниками можно соединять провода разного типа и с разного материала. Например, одножильный провод с многожильным, медь и алюминий, толстый и тонкий провод.

Клеммники с винтовым зажимом имеют недостаток в том, что можно перетянуть винт и надломать провод. У клеммников, у которых, провод зажимается винтом через пластину, такого недостатка нет. Достаточно удобны в пользовании пружинные зажимы, которыми можно соединять провода одножильные и многожильные довольно быстро.

Клеммники для соединения проводов

Для такого соединения проводов без пайки их нужно подготовить, с одножильных проводов снять изоляцию и хорошо зачистить от пленки окиси, с многожильных проводов также нужно снять изоляцию, зачистить и пропаять.

Пружинные надежные клеммники “Wago” подходят для соединения меди и алюминия

Пайка многожильных проводов предотвратит обрыв отдельных жил.  Ответвительные зажимы используется для ответвления провода, без его разрыва. Такие зажимы еще называют “орешками”.

Соединения проводов алюминий медь

Все знают что, алюминиевые и медные провода нельзя соединять, тогда образуется гальваническая пара, выделяется тепло, выгорает место соединения с возможным возгоранием изоляции. Для такого соединения существует несколько способов. Пружинные надежные клеммники “Wago” очень подходят для такой цели.

Прижимные пластины этого клеммника покрыты антиокислительной пастой, которая защищает провода от окисления. В случае соединения меди с алюминием также используют ответвительные зажимы, ими можно подсоединиться к алюминиевым или медным жилам проводам.

Очень простой способ совмещения меди и алюминия — это обычное болтовое соединение проводов через шайбы. Неудобство такого соединения состоит в том, что для изоляции нужно много изоленты, и его большой размер. Для провода сечением до 2 миллиметров хорошо подходит болт М4. Для многожильных проводов, конец его очищается от изоляции и облуживается. Если медный провод облудить, то шайбу между ними можно не ставить.

Соединять алюминий с медью можно через обычную клеммную колодку. Еще один надежный способ соединения этих проводов это пайка. Для этого зачищают и облуживают медный провод. А для алюминиевого провода сначала нужно приготовить флюс из равного объема сосновой смолы (канифоли) и чистого спирта.

Опрессовка проводов электропроводки

Канифоль перед этим хорошо размельчаем в порошок. Наливаем жидкую канифоль в небольшую прямоугольную ёмкость глубиной 1 сантиметр. Зачистить алюминиевый провод от окисления на воздухе невозможно, окисляется алюминий мгновенно. Для этого и нужна емкость с жидкой канифолью. Опускаем алюминиевый провод в жидкую канифоль и ножом очищаем его со всех сторон, не вытаскивая с жидкой канифоли.

Вид соединения проводов зависит от тока нагрузки и сечения провода. Соединения проводов одножильного и многожильного типа различны.

Без доступа воздуха окиси алюминия на проводе не образуется. Как только зачистили, берем разогретый паяльник с небольшим количеством припоя и прикладываем к проводу у самой кромки жидкой канифоли, и вращая провод облуживанием  его, потихоньку вытаскивая. Все, провод алюминия облужен, теперь его можно паять на воздухе с любыми проводами. Зачистить от окиси алюминий можно и в жидком припое.

Способы соединения проводов в распределительной коробке

Назначение распределительной коробки простое — это обеспечить доступ к электропроводке в помещении. Также распредкоробка дает возможность модернизировать схему электропроводки в доме, поставить дополнительное освещение, добавить розетки. В распредкоробке соединение проводов возможно несколькими способами.

1. Воспользоваться клеммными колодками. Такой клеммник имеет небольшие размеры, удобен в монтаже. Его можно обрезать до необходимых размеров.
2. Надежное соединение проводов пайкой. Этот вариант не всегда приемлем и удобен, особенно для пайки алюминиевых проводов под потолком.
3. Для соединения проводов опрессовкой нужен некоторый опыт и дополнительные материалы и инструмент.

Для изоляции проводов во всех случаях, кроме соединения клеммником, используют изоляционные колпачки.

Соединение проводов сваркой

Лучшее по надежности соединение эл. проводов – это сварка. Однородность места соединения, низкое сопротивление, высокую надежность дает способ сварки. Для осуществления сварки необходим специальный сварочный трансформатор.  На очищенных от изоляции проводах делается скрутка в 5 сантиметров длины.

Надежное соединение проводов сваркой

Конец скрутки выравнивается кусачками. Вместо электродов используют угольные стержни, специальные омедненные графитовые электроды. Также можно сделать электрод из щетки электродвигателя. Один электрод прикладывают к скрутке проводов, а другой к торцу скрутки, при этом возникает дуга, которая и оплавит скрутку.

Время сварки 1 — 2 секунды при верно подобранном токе. Сварочный ток зависит от выбора сечения кабеля и провода и толщины скрутки. При низких токах возникнет эффект прилипания.

Во время соединения проводов сваркой нужно пользоваться защитными средствами — это сварочная маска и рукавицы. При работе с электропроводкой выбирайте тот вариант соединения проводов, который у вас хорошо получается, все методы соединения, описанные выше, достаточно надежны и соответствует требованиям ПУЭ .





Помогла вам статья?

Почему медь является лучшим выбором для электрических разъемов?

Что такое медь?

Когда дело доходит до меди, это довольно известный металл, который выполняет множество функций и практически вездесущ. Его окраска красновато-металлическая. Это один из первых металлов, которые люди использовали и открыли, и он также широко доступен. Он действует как природный антибиотик. Создание сплавов с другими элементами также широко использует его. Провода, используемые в электрических системах, являются одним из применений меди. Скорее всего, он сделан из меди, будь то кабель питания для телевизора, компьютера, кухонного прибора или строительного инструмента. Это красновато-коричневый металл с атомным номером 29., стал незаменимым в нашей повседневной жизни, питая многочисленные электронные устройства.

Что такое электрические разъемы?

Соединители — это компоненты или инструменты, используемые, среди прочего, для электрического соединения или разъединения цепей. Их можно соединять и разъединять вручную или с помощью основных инструментов, без необходимости в специальном оборудовании или таких процедурах, как пайка.

Несмотря на то, что существует множество различных типов разъемов, подавляющее большинство из них представляют собой либо цельные разъемы, которые используются отдельно, либо разъемы, состоящие из двух частей, которые включают вилку и розетку. Печатные платы и провода напрямую подключаются к разъемам с использованием неразъемных типов.

Когда двухкомпонентный тип имеет вилку и розетку, вилка и розетка соединяются в контактной части, а печатная плата или электрический провод крепятся в соединительной части.

Особенности и свойства меди

Все электрические цепи в домах, школах, офисах и других зданиях состоят из меди из-за ее невероятной электропроводности. Вот некоторые особенности меди, которые делают ее подходящей для электрических соединителей:

1. Металл должен иметь минимальное или нулевое удельное сопротивление, чтобы проводить электрический ток по своей поверхности. Поскольку через него должны проходить токи, он должен быть гибким, что делает его таким фантастическим электрическим проводником. Следующая особенность меди делает ее отличным электрическим проводником. Он гибкий из-за чрезвычайно низкого сопротивления. Медь является вторым после серебра проводящим металлом. Это облегчает прохождение электричества, что делает его идеальным для использования в электропроводке. Другие проводящие металлы доступны для использования в производстве электрических кабелей. Однако, если в них не используется серебро, высокая проводимость меди позволяет электрическому току проходить дальше. По сравнению с большинством других проводящих металлов, медь может использоваться предприятиями для производства более длинных и эффективных электрических линий.
2. Из-за жестких межмолекулярных связей в других минералах медь также чрезвычайно гибка, что необычно. Но из-за своей невероятной гибкости медь можно согнуть, чтобы сформировать провода и другие формы. Кроме того, он может выдерживать большую мощность, протекающую через него. Из-за его широкого использования и низкой стоимости он также включен практически во все системы электрических цепей.
3. Медь устойчива к коррозии, что повышает ее надежность как проводника электричества. Медь не ржавеет легко, но она образует слой, известный как оксид меди, который имеет оттенок зеленого. Поскольку он не ржавеет, а защищает металл от коррозии, он не повреждает сам металл.
4. Медь недорогая, по сравнению с другими металлами медь также является дешевым металлом. Например, золото — лучший проводник электричества, но оно намного дороже меди. Медь более проводящая и менее дорогая, чем золото, поэтому использование золота для изготовления электрических кабелей было бы пустой тратой денег. Только по этой причине медь должна быть стандартом де-факто для электрических проводов.
5. Обладает высокой диффузионной способностью. Медь является проводящей в дополнение к пластичности. Другими словами, медь можно сгибать и изгибать до определенной степени, не ломая и не получая каких-либо других повреждений. Почему это так важно? Из-за этого электрические линии часто должны проходить через ограниченные пространства, такие как стены, полы и потолки. Поэтому они неизбежно изгибаются и извиваются вокруг дома или сооружения, где они работают. Пластичные свойства меди позволяют сгибать и сгибать медные электрические кабели. Они не потеряют мощности из-за деформации формы и продолжат передавать электричество.
Медь
6. также известна своей термостойкостью. Термическое сопротивление является преимуществом медных электрических линий, которым часто пренебрегают. В Соединенных Штатах электрические пожары ежегодно являются причиной более 51 000 пожаров в жилых домах, и это не включает коммерческие или коммерческие пожары. Благодаря своей термостойкости медные электрические провода более безопасны в использовании, чем провода, состоящие из большинства других токопроводящих металлов.

Почему для электрических разъемов выбрана медь?

Источник питания должен преодолеть сопротивление металла, чтобы через него прошел электрический ток. Чем ниже уровень сопротивления металла, тем лучше его электропроводность. Кроме того, из-за низкого сопротивления медная проволока является превосходным электрическим проводником.

Медь также является очень гибким материалом. Электрические разъемы и провода должны выдерживать большие электрические нагрузки, однако большинство металлов, выдерживающих такие нагрузки, трудно согнуть. С другой стороны, медь по-прежнему легко перемещается и имеет идеальную толщину для работы с бытовыми уровнями мощности.

Наконец, по сравнению с другими металлами, медь менее окислительна. Окисление — это термин, который часто используется в отношении ржавчины. Это происходит, когда поверхность металла реагирует с кислородом и влагой воздуха. В результате этой реакции металл подвергается коррозии, образуя пленкообразный слой. Хотя медь не ржавеет, на ней может образовываться налет оксида меди голубовато-зеленого цвета. Но в отличие от ржавчины, этот слой предотвращает коррозию металла, не влияя на проводимость.

Неизолированные медные провода являются наиболее экономически выгодными частями современных машин и оборудования. Каждое электрическое оборудование, от маленьких электрических чайников до огромных доменных печей, так или иначе содержит голую медь. Благодаря своим замечательным физическим и электромагнитным свойствам медь признана ключевым компонентом в развитии электротехники. В настоящее время медь можно найти практически во всех сферах жизни.

Разница между алюминием и медью

Алюминий также можно использовать для всех электрических применений, однако у меди есть несколько преимуществ.

Начнем с того, что алюминий более склонен к окислению и имеет более низкую проводимость, чем медь. Оксид алюминия, образующийся на поверхности, может задерживать поток электричества, поскольку он не является проводящим, как оксид меди. Алюминий нуждается в антиоксидантном креме, чтобы свободно течь и останавливать это окисление.

При сопоставлении электрических разъемов из алюминия и меди необходимо учитывать соображения безопасности. Алюминиевая проводка со временем может ослабнуть из-за способности металла расширяться и сжиматься при нагревании и охлаждении, что создает серьезную опасность возгорания.

Хотя эти проблемы безопасности можно уменьшить, это потребует особых соображений.

Дугогасительные прерыватели, специальные приспособления, которые хорошо сочетаются с алюминиевой проводкой, и медный провод с «гибкими хвостами» для концов алюминиевых проводов — вот лишь некоторые из них. Напротив, медный провод безопаснее в использовании и требует меньше мер безопасности.

Благодаря этим характеристикам медь является гораздо лучшим материалом для электропроводки в небольших помещениях. Это просто лучший вариант, учитывая гибкость металла, устойчивость к тепловому расширению и общие проблемы безопасности.

Меры предосторожности при использовании меди в электрических разъемах

Несмотря на то, что медные электрические разъемы безопаснее алюминиевых, электричество все же опасно. Поэтому при выполнении электромонтажных работ соблюдайте необходимые меры предосторожности.

Следует соблюдать осторожность при использовании медных электрических проводников.

Для размеров и количества соединяемых проводов рекомендуется использовать соответствующий соединитель для медных проводов.

Использование только медных электрических соединителей, рекомендованных UL (Underwriters Laboratories), может дать лучшие результаты.

Убедитесь, что разъем полностью закрывает концы проводов. Покрытие проводов изолентой не является надежной альтернативой.

Концы проводов могут быть повреждены при повторном подключении. Чтобы сделать соединение максимально надежным, обрежьте концы и заново снимите изоляцию.

Когда закончите, осторожно потяните за провода, чтобы убедиться, что соединение плотное.

Piping Mart

Pipingmart — портал B2B, специализирующийся на продаже промышленных, металлических и трубопроводных изделий. Кроме того, делитесь последней информацией и новостями, касающимися продуктов, материалов и различных типов марок, чтобы помочь бизнесу в этой отрасли.

Опасности поражения электрическим током в вашем доме — Ремонт алюминиевой проводки

Опасности поражения электрическим током требуют быстрого устранения, включая алюминиевую проводку. Любой электрик или страховая компания скажет вам, что замена проводки является предпочтительным решением. Однако ремонт, безусловно, возможен.

Очистка и модернизация всех соединений по всему дому — непростая задача, но это может избавить вас от беспокойства по поводу нарушения стен и инфраструктуры старинного дома. Как и любой ремонт электропроводки, эту работу следует доверить профессиональному электрику.

Во-первых, вот объяснение того, почему алюминиевая проводка представляет опасность возгорания и других рисков для вашей электрической системы, дома и личной безопасности:

• Алюминий расширяется при нагревании, ослабляя винты соединения. Представьте, что Халк вырывается из клетки.
• Корродированный алюминий плохо проводит электричество, вызывая перегрев, который усугубляет проблему расширения.
• Электрические искры перемещаются между разъединенными металлическими частями неплотного соединения. Тепло и искры вызывают опасные ситуации, начиная от расплавления стенных розеток и заканчивая сильным пожаром в доме.
• Люди потребляют больше электроэнергии, чем пятьдесят лет назад, когда алюминиевая проводка была проложена. Современные более тяжелые нагрузки усугубляют проблемы с алюминиевыми соединениями.

Опасность поражения электрическим током – ремонт проржавевшей алюминиевой проводки

Если вы решите оставить алюминиевую проводку вместо ее полной замены, электрику потребуется устранить коррозию. Это включает в себя отсоединение алюминиевых проводов на каждом терминале — панели обслуживания, выключателях света, розетках, потолочных вентиляторах и где-либо еще.

После отключения электрик физически соскребает коррозию оксида алюминия в процессе, называемом абразивным истиранием. Затем проволока обрабатывается антиоксидантами, чтобы предотвратить коррозию. Затем соединения дооснащаются специальными соединениями, предотвращающими процесс расширения и коррозии.

Розетки и другое оборудование также могут потребовать замены, если они уже расплавились или сгорели.

Алюминиево-медные соединители

Такие продукты, как Copalum и AlumiConn, обеспечивают безопасность электрических соединений, оставляя алюминиевую проводку на месте.

Соединения медь-алюминий работают как переходник или трансформатор. Алюминиевый провод входит в разъем, а медный подключается от разъема к розетке или другому устройству.

Эти соединители предназначены для предотвращения окисления и теплового расширения. Помните, алюминий может быть безопасным проводником электричества — проблема не в самом проводе, а в соединениях. После модернизации ваши розетки и выключатели будут эффективно иметь медные проводные соединения, поэтому риск искрения и возгорания практически такой же, как и при полностью медной проводке.

Советы по безопасному ремонту алюминиевой проводки

Ремонт алюминиевых соединений может показаться простым, но он требует определенного набора инструментов и опыта. Было доказано, что некоторые продукты, такие как «закручивающиеся» соединители, не подходят для фиксации. И даже самые лучшие соединители должны быть точно установлены с точными настройками крутящего момента, чтобы сохранить эффективность в течение многих лет.

Имейте в виду следующие мысли при поиске вариантов и найме электрика для ремонта алюминиевой проводки:

• Не делайте это своими руками. Электромонтажные работы опасны и требуют профессионального опыта. Ремонт должен быть выполнен идеально на каждом подключении, не упуская из виду ни одной розетки или выключателя.
