Зачем нужен обратнозапорный элемент в гидравлических системах
Что такое обратный клапан на воду, его назначение и область применения
Виды и конструкция обратнозапорных устройств
Когда обязательна установка обратного клапана
Обратный клапан для скважинного насоса: монтаж и способы применения
Нужен ли односторонний клапан на насос погружного типа
Подключение станций с поверхностным насосом
Правила выбора насоса для колодца
Почему не работает обратный клапан в насосе
Коротко о главном
Локальная система водоснабжения загородного дома – инженерное сооружение, основанное на законах гидравлики.
Последовательность сборки системы локального водозабора
Зачем нужен обратнозапорный элемент в гидравлических системах
Автономная водопроводная система должна соответствовать требованиям к устойчивым параметрам, зависящим от стабильного наполнения магистрали от локального источника. Установленный обратный клапан для насоса в колодец позволяет защитить систему от нештатной ситуации. Скважинный насос без обратного клапана будет работать, но в линии невозможно поддержать стабильное давление.
Насосная станция Джилекс Джамбо и схема установки обратного запора
Что такое обратный клапан на воду, его назначение и область применения
Водная магистраль работает под напором за счет энергии перекачивающего оборудования. Останов агрегата приведет к выравниванию зеркала воды по самой низкой точке. Без запорного элемента поток устремится в обратном направлении, раскручивая крыльчатки и роторы моторов в обратную сторону.
Схема установки трубных обратнозапороных заслонок
Фланцевые магистральные заслонки одностороннего прохода
Виды и конструкция обратнозапорных устройств
Трубопроводные запорные элементы внутридомовой трубной разводки рассчитаны на параметры бытовых сетей.
По типу запирающего элемента различают виды обратно-запорных устройств:
- Движение жидкости прекратилось, запор в виде тарелки опускается под собственным весом или пружиной, закрывая проходное отверстие,
- Створчатый затвор одностороннего движения открыт под напором потока. Створки подпружинены для быстрого реагирования.
- В шаровом запоре вместо подпружиненного диска используют шарик, перекрывающий проход в седле.
- Межфланцевый дисковый затвор представляет пластины расположенные вдоль оси движения жидкости, не создают сопротивления потоку. Подпружиненные лепестки расходятся как крылья бабочки, если давление в трубе падает.
На заборный конец трубы устанавливается сетчатый фильтр, как защита от взвеси.Муфтовые обратно-запорные элементы с защитной сеткой
Принцип работы
Арматура одностороннего движения любого вида и параметров работает по единому принципу – предотвратить переток воды в обратном направлении. Приборы рассчитаны под равновесное давление на запорный механизм пружиной и жидкостью в движении. Равновесие динамическое, соответствует техническим параметрам системы. Запорное устройство выбирают по характеристикам:- рабочее давление в системе;
- номинальный напор, при достижении которого проход закроется РУ, PN;
- пропускная способность прибора по условному проходу DN, ДУ;
- вертикальная или горизонтальная установка в трубу;
- температурный диапазон.
Размеры
Важно подобрать запорный храпок для насоса, точно соответствующий параметрам сопряжений.
Он соединяется с другими трубными компонентами идентичной маркировки ДУ или DN. Применяется метрический и дюймовый размерный ряд.
Обратно-запорные фитинги выпускаются с условным проходом от 10 до 400 мм. Они рассчитаны на срабатывание при 0,25 – 250 МПа. В бытовых линиях используют арматуру до ДУ 40.
Подбор и установка запорного элемента в линию нагнетания
Материалы
Корпус обратнозапорной арматуры изготавливают из латуни, стали, чугуна. С появлением труб из полимеров стали создавать запорные элементы из полипропилена и ПНД методом экструзии.
В бытовых сетях чаще применяют латунные фитинги. Корпус редко ломается. Со временем изнашиваются внутренние створки, появляются заусеницы, нарушается герметичность контура. Лучшими считают изделия из нержавеющей стали, но они стоят дорого.
Оптимальной для бытовых сетей считают систему из металлического корпуса с пластиковыми дисками. Часто используют латунные трубные фитинги с хромированным или никелированным корпусом и таким же золотником.
Конструкция дискового обратнозапорного клапана
Модели из латуни оптимальны по цене и качеству. Срок служба прибора 6-8 лет. Выбирать деталь нужно внимательно. Внутри может быть пружина из полимера, что значительно влияет на работоспособность прибора.
Несмотря на кажущуюся простоту, обратный клапан для воды для насоса выполняет основные функции – стабилизирует поток и предотвращает аварийность.
Когда обязательна установка обратного клапана
Внутренние водные контуры снабжают трубопроводными обратнозапорными механизмами, чтобы стабилизировать параметры, предупредить смешение ГВС и ХВС, исключить завоздушивание линий.
При локальном водоснабжении загородного дома из колодца, скважины или открытого водного зеркала необходимо предусмотреть запорное устройство обратного хода на трубе подъема. Где ставить обратный клапан для скважинного насоса, определяется по характеру водозаборной чаши и глубины извлечения воды.
Чтобы решить, разместить обратный клапан до или после насоса, нужно учесть, что, если водозабор поверхностный, донный клапан должен быть установлен на шланге, опущенном на глубину и перед гидроаккумулятором. Циркуляционные и вихревые водоподъемные агрегаты не самовсасывающие, они запускаются при заполненной водяной камере. Поэтому в оснастке насосной станции должен быть установлена заслонка обратного слива на конце трубы. Защитить створки и пружины от абразивного износа должны предустановленные сетчатые колпаки. Важно чтобы чаша была глубокой, водозабор находился на 100-120 см от поверхности дна. Тогда взвесь не будет засасываться в трубу.
Сборка для извлечения воды из колодца
Обратный клапан для скважинного насоса: монтаж и способы применения
Многоступенчатые центробежные водоподъемники представляют насосную сборку и электромотор в общем цилиндрическом корпусе.
Идентичная сборка готовится для погружных колодезных водометов

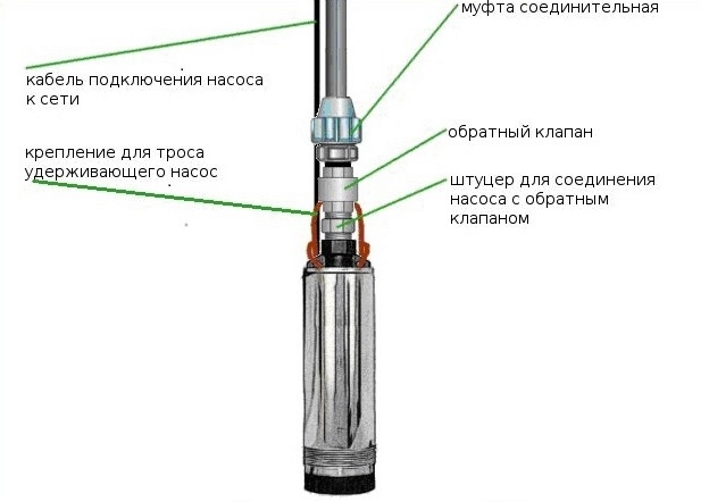

Место для установки обратного клапана на насосе зависит от типа скважины. В абиссинской скважине запорный механизм первым устанавливается в жилу в момент выхода на водоносный слой.
Глубокая скважина, в которой установлен многоступенчатый погружной водоподъемник работает за счет созданного вакуума.
Установленный выше его запор сохранит разряжение, и следующий пуск пройдет легче. Труба остается наполненной, с включением насоса вода поступает в накопитель тотчас.
Не будет ошибкой установка заслонки в самой нижней части трубы. Но тогда необходимо устанавливать заслонку перед накопителем, чтобы вода не стекала обратно в шахту.
Важно! Обратный клапан на насосе устанавливается вертикально. Стрелка на корпусе изделия должна показывать направление движения воды.
Что касается такого устройства, как клапан для слива воды в скважину, то он позволяет избежать промерзания системы и предотвращает последствия гидроударов. К тому же его монтаж делает работу всей системы более эффективной.
Тарельчатый механизм в латунном корпусе
Нужен ли односторонний клапан на насос погружного типа
Водоподъемники погружного типа используют в скважинах в колодцах. Их применяют для организации автоматического полива с забором воды из бассейна.
В бытовых магистралях установка обратного клапана на насос до аккумулятора, позволит сохранить извлечение при аварийном останове. Запас воды не сольется в источник обратным ходом, линия не завоздушится.
Подключение станций с поверхностным насосом
Перед тем как поставить обратный клапан на насос, необходимо собрать узел, с обязательной установкой сетчатого стакана на заборное отверстие. Соединение должно быть герметичным, узел проверенным на исправность. Используя поверхностный агрегат для водозабора необходимо знать его характеристики. Подобное оборудование может выполнить стабильный подъем жидкости на высоту 8 м. Если в колодце глубина зеркала больше, необходимо создавать углубленный приямок или кессонную камеру. Там устанавливают насосную станцию.
Обустройство насосной станции колодца
Правила выбора насоса для колодца
Колодцем называют подземный источник на верховодке с глубиной зеркала до 10 метров.
Извлечение производят погружным насосом малой мощности или насосной станцией поверхностного типа. Станция без заслонки на всасе работать не будет. Обратный клапан для погружного насоса в колодец устанавливается перед аккумулятором и удерживает линию под заливом.
Почему не работает обратный клапан в насосе
Причин для выхода из строя запорного механизма не так много. Конструкция простая, но постоянно находится в воде. На пружину оседает ил, створки деформируются частицами песка или гальки. Могут разрушиться прокладки, конструкция потеряет герметичность. Установка защитной сеточки увеличивает срок службы узла вдвое. Перед установкой элемента в линию, его нужно проверить на герметичность. Признаками неисправности клапана является повышенная шумность при включении подачи или длительное ожидание поступления воды. Предлагаем практические советы от пользователя по подбору обратных клапанов
youtube.com/embed/YHThRPYjVEA?rel=0″> Коротко о главном
Представлена информация о видах запорных элементов и их принципу действия и конструктивным особенностям. Практические вопросы. Как поставить обратный клапан на насос в скважине, что следует учитывать при монтаже комплектующих. Расстояние от насоса до обратного клапана выбирают с учетом предупреждения завоздушивания линии. Обратный клапан для воды для насоса где ставят? Там, где он обеспечит заполнение трубы и водяной камеры перед пуском, не допустит «сухой ход». Зачем нужен кессон или глубокий приямок для колодца с насосной станцией. Обратный клапан Вы можете подобрать тут
Как думаете, может не ставить обратный клапан на воду для скважинного насоса? Оправдана ли такая экономия средств?Автор статьи Богомолов Макар
825070535 11 мин.
на чтение 22.03.2022Комментарии
Александр Михайлович 25 Августа 2022
Согласен но со всеми. Насос педроло погружной 4/..,при снижении уровня ниже насоса (имеются другие насосы) происходит осушение. Клапан стоит над насосом, уровень поднялся но взять не может. Мешает пузырь воздуха, дошло вчера после неоднократного извлечения.
Добавить комментарий
Ваш адрес email не будет опубликован.Обязательные поля помечены *
Обзор: обратный клапан
Прежде чем выбрать оборудование и начать монтаж системы водоснабжения коттеджа, обратите внимание на важные нюансы.
Каждая деталь должна быть на своем месте, в том числе и обратный клапан. Какой купить? Смотрите видеообзор, читайте подробности в разделе сайта «Обвязка скважин». Хотите, чтобы в Вашем кране всегда была холодная вода – в нужном количестве, отличного качества? Тогда звоните нам, и специалисты Компании «Урал-Гидро» предложат лучшее решение именно для Вашего дома, с гарантией.
Установка обратного клапана на воду
Зачем устанавливается обратный клапан? Требуется он для того, чтобы система поддержания давления водоснабжения в доме работала корректно, то есть вода не убегала обратно в скважину после того, как скважинный насос накачает нужное давление (иначе он будет действовать постоянно). Обратный клапан можно установить на насос, на выходе из скважины либо в самом доме.
Типы обратных клапанов: в чем разница?

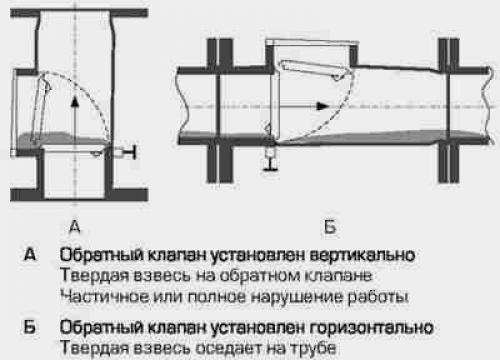

Подразделяются обратные клапаны по типу на горизонтальные и вертикальные. Горизонтальный обратный клапан является дублирующим.
А вот вертикальный должен обязательно присутствовать в каждой нормальной системе водоснабжения дома. Если он отсутствует, ждите самых разных неприятностей, так как система начнет сбоить. К примеру, Вы открываете кран, но вместо того, чтобы подавать воду, сначала он чихает и плюется. Реле при этом щелкает несколько раз, трубы «вздрагивают», соединения развинчиваются – недалеко до протечек и аварий.
Из-за чего это происходит? Когда насос создает давление выше 4 атмосфер, то из воды начинает выделяться воздух, как говорят, «система завоздушивается». На участках с железными трубами или соединениями (а они обязательно есть в контуре) запускаются окислительно-восстановительные процессы. Как результат, в трубопроводе уже внутри дома образуются налет, ржавчина, что, конечно же, сказывается на качестве воды.
Клапан обратный вертикальный и горизонтальный: особенности
Давайте рассмотрим обычный вертикальный клапан на воду с латунным седлом. Возможны разные диаметры: 2-дюймовый, ду 1,4 на насосы Грундфос или 1-дюймовый на модель насоса Водолей.
В механизме есть шторка с резиновым уплотнением, пружинка, автоматически закрывающая обратный отток воды. В целом устройство довольно простое, и работает такой обратный клапан (хотя и китайского производства) вполне надежно.
Основной причиной выхода из строя становится попадание песчинок или мелких камушков в зазор — тогда шторка закрывается не полностью, пропуская воду. В этом случае обратный клапан нужно демонтировать, почистить и поставить обратно.
Еще один вид – горизонтальный механический обратный клапан, необходимый для предотвращения потери давления в системе водоснабжения. Механическая шторка отсекает обратное поступление и утекание воды в скважину. Оснащено устройство резиновым уплотнителем, рычажком. Его не рекомендуется устанавливать под углом. Это самый дешевый из возможных вариантов и самый ненадежный.
Электромагнитный обратный клапан: есть плюсы
В чем отличие типа электромагнитного обратного клапана? В его механизме есть электропривод, внутри шаровый кран.
Устанавливается он горизонтально, но может быть расположен и под углом. Работу такого обратного клапана легко контролировать при помощи электричества. Например, если вы уехали в зимний отпуск, а в это самое время отключили электричество и дом начинает замерзать, то шторка электромагнитного клапана автоматически откроется, следовательно, вода из системы сольется, и трубы не порвет. Также устройство удобно использовать в системах водоснабжения дома с постоянным давлением при посезонном использовании.
Насос для скважины и встроенный обратный клапан
Обзор будет не полным без упоминания встроенного обратного клапана. Их, как правило, можно увидеть в хороших дорогих скважинных насосах различных модификаций. В случае необходимости обратный встроенный клапан удаляется при помощи простых пассатижей согласно инструкции.
