Типы конденсаторов в блоках питания: за что мы переплачиваем | Блоки питания компьютера | Блог

Все мы знаем, что блок питания — один из важных элементов компьютера. Некачественная модель может быстро выйти из строя, унеся за собой остальные компоненты. Давайте выясним, как применяемые в БП комплектующие влияют на надежность и стабильную работу ПК.

Надежность работы блока питания и качество формируемых напряжений напрямую зависит от компонентов, применяемых в конструкции. Самые распространенные радиоэлементы в БП — это, конечно, конденсаторы. В бюджетных моделях ставят алюминиевые электролитические. Их отличительные черты: невысокая стоимость, низкая надежность, малый срок службы и довольно средние эксплуатационные характеристики.

В более дорогих БП используются полимерные конденсаторы. Но не везде, а лишь в критически важных участках электрической схемы. У «полимеров» все гораздо лучше с надежностью, а эксплуатационные параметры значительно превосходят «электролиты».

Наступил момент, чтобы разобраться в устройстве конденсаторов более подробно. Давайте выясним, как их качество влияет на формирование питающих напряжений.

Устройство конденсаторов

Алюминиевый электролитический конденсатор обладает большой емкостью при относительно малых размерах. Себестоимость производства небольшая, поэтому такой тип недорог и очень популярен.

Конструктивно он состоит из двух лент алюминиевой фольги, между которыми размещена бумага, пропитанная электролитом. Вся конструкция свернута в плотный рулон и упакована в герметичный металлический корпус. Диэлектриком является окись алюминия на поверхности фольги, которая исполняет роль положительной обкладки (анода). Окись образовывается путем взаимодействия электролита с поверхностью при протекании электрического тока, поэтому ее толщина очень мала — за счет этого и достигается большая емкость конденсатора. Катодом является электролит, который имеет электрический контакт со всей поверхностью неоксидированной обкладки, соединенной с отрицательным выводом.

Кроме алюминиевых, существуют и другие виды электролитических конденсаторов — например, танталовые и ниобиевые. Диэлектрический слой в них образован окислом этих металлов, поэтому они дороже в производстве.

Конструкция полимерных конденсаторов аналогична алюминиевым электролитическим. Отличие состоит в том, что в качестве электролита в них применяются токопроводящие полимеры. Последние находятся в твердом состоянии: диэлектрический оксидный слой создается не на обкладке, а на поверхности токопроводящего полимерного слоя.

Жидкий электролит может сочетаться с твердыми токопроводящими полимерами — такие конденсаторы называются гибридными.

Сейчас выпускаются четыре вида полимерных конденсаторов, три из которых (SP-Cap, POSCAP, OS-CON) имеют в качестве электролита твердый токопроводящий полимер и отличаются друг от друга только материалом обкладок. Четвертый вид — гибридный (Hybrid).

Любой полимерный конденсатор по эксплуатационным характеристикам лучше, чем даже самый качественный электролитический. Более подробно поговорим об этом в следующем разделе.

Говоря о терминологии, стоит отметить, что неправильно отделять полимерные и гибридные конденсаторы от алюминиевых электролитических. По сути, все они относятся к одной группе — электролитических. Но в техническом жаргоне есть традиционное разделение на «электролиты» и «полимеры», им и будем пользоваться для удобства.

Рассмотрим основные параметры, по которым различаются конденсаторы.

Электрическая емкость — это способность обкладок конденсатора накапливать электрический заряд. Измеряется в Фарадах (Ф) или долях (мкФ, нФ, пФ). Величина обычно указывается на корпусе.

Номинальное напряжение — величина, при которой рабочие параметры конденсатора сохраняются на протяжении всего срока службы.

Максимально допустимая рабочая температура также обычно указывается на корпусе.

Повышение температуры конденсатора на каждые 10°С (свыше 40°С) уменьшает срок его службы вдвое, а то и в трое, в зависимости от типа:

ESR (Equivalen Series Resistance, в переводе «эквивалентное последовательное сопротивление») состоит из суммы активных сопротивлений обкладок, выводов, электролита и контактных соединений обкладок с выводами. Оно является паразитным, то есть — вредным. Наибольшее влияние на величину ESR оказывает электролит. Реальный конденсатор схематически можно представить как последовательное соединение паразитного сопротивления R и идеального конденсатора C:

Это сопротивление приводит к потерям как при заряде, так и разряде конденсатора. Таким образом, ухудшается качество сглаживания напряжений, формируемых БП. Помимо этого, при прохождении тока выделяется тепло, то есть происходит нагрев конденсатора. Делаем вывод: чем меньше ESR, тем лучше конденсатор.

ESI или ESL (Equivalen Series Inductance, в переводе «эквивалентная последовательная индуктивность») тоже является также паразитной. Она возникает из-за неидеальной конструкции конденсаторов и состоит из суммы индуктивностей обкладок и выводов.

Большое значение ESI (ESL) имеют конденсаторы со спиральной намоткой обкладок. При рассмотрении этого параметра реальный конденсатор представим как последовательное соединение паразитной индуктивности L и идеального конденсатора C:

При небольшой частоте импульсного тока, проходящего через конденсатор, индуктивное сопротивление будет очень мало и на работу не повлияет. Но при увеличении частоты, будет увеличиваться и индуктивное сопротивление. На частотах свыше нескольких сотен килогерц электролитический конденсатор и вовсе перестанет выполнять свои функции.

Таким образом, эквивалентная схема конденсатора с учетом всех физических несовершенств конструкции выглядит следующим образом:

Помимо вышеуказанных параметров, добавилось паразитное сопротивление R leakage. Оно характеризует ток утечки между обкладками конденсатора из-за несовершенства диэлектрического материала.

Описав эквивалентную схему суммой сопротивлений всех ее активных и реактивных элементов, получаем комплексное сопротивление Z, также называемое импедансом. Чем ниже импеданс конденсатора, тем он лучше.

Из графика видно, что импеданс в области низких частот определяется емкостным сопротивлением идеального конденсатора, в области средних частот ограничивается паразитным ESR, а по мере дальнейшего увеличения частоты, на импеданс все больше влияния начинает оказывать влияние индуктивное сопротивление паразитной ESL.

ТКЕ (температурный коэффициент емкости) характеризует относительное изменение емкости при изменении температуры. Это вредное явление, к нему особенно критичны частотозадающие цепи. При изменении температуры работающего устройства или окружающей среды, меняется и температура конденсатора, а частота начинает «плыть».

DC-bias (эффект смещения при постоянном напряжении) характеризует зависимость емкости от приложенного напряжения. Например, при увеличении напряжения на конденсаторе MLCC (см. график ниже) до максимального значения, емкость может снизиться на 65% от номинальной величины.

Каждый уважающий себя конденсатор должен поддерживать емкость неизменной. Как видим, полимерные справляются с этой задачей на отлично.

Преимущества полимерных конденсаторов

С устройством мы разобрались, теперь давайте выясним, что все это значит на практике.

Полимерные конденсаторы по сравнению с обычными электролитическими обладают более низким ESR, соответственно, и более низким импедансом. При использовании первых в сглаживающем фильтре БП заряд, накапливаемый от источника и отдаваемый в нагрузку, будет больше, сглаживание пульсаций выходного напряжения — лучше, а нагрев — гораздо меньше.

Надежность полимерных конденсаторов на порядок выше, чем алюминиевых электролитических. У последних частенько высыхает жидкий электролит, особенно, если они неправильно размещены в устройстве. Например, в непосредственной близости от горячих радиаторов охлаждения. Повышенная температура не только способствует ускоренному высыханию, но и уменьшает срок службы электролитов. Также она приводит к вздутию — нарушению герметичности корпуса путем разрыва предохранительных насечек.

Эффект высыхания приводит к уменьшению емкости конденсатора и увеличению ESR. Блок питания за это точно не скажет спасибо, зато отправить комплектующие на небеса — может запросто.

В полимерных конденсаторах высыхания быть не может — в них используется твердый токопроводящий слой. Но эксплуатация при повышенном напряжении также может привести к вздутию и разрыву корпуса.

«Полимеры» способны к самовосстановлению при локальном пробое оксидного слоя. При воздействии большого тока короткого замыкания, в локальной точке происходит сильный нагрев токопроводящего полимера. Молекулярная цепочка в зоне дефекта разрушается. В результате формируется диэлектрический слой, изолирующий место пробоя.

В алюминиевых электролитических конденсаторах подобный пробой будет лавинообразно разрастаться. Это приведет к разрыву корпуса и выходу из строя всего блока питания.

Подытоживая, давайте сравним эксплуатационные параметры рассматриваемых типов конденсаторов.

Выводы

Выбирайте блок питания так же тщательно, как и другие важные компоненты компьютера: процессор, видеокарту или материнскую плату.

Перед покупкой изучите обзоры, по ним можно определить, какой тип конденсаторов применяется в конкретном блоке. Применение полимеров, пусть и частично, положительно сказывается на надежности и долговечности БП.

Повторяем в очередной раз — экономить на блоке питания не стоит. Как говорил барон Ротшильд: «Мы не настолько богаты, чтобы покупать дешевые вещи».

ЗАЩИТА ДИОДОВ | МОДЕЛИСТ-КОНСТРУКТОР

Для уменьшения пульсаций в фильтре выпрямителя порой стараются ставить конденсатор как можно большей емкости. Однако это далеко не всегда безопасно для самих полупроводниковых вентилей.

Действительно, реактивное сопротивление Хс конденсатора зависит от его емкости С и частоты переменного тока f и рассчитывается по известной формуле:

Xc = 1/2πfC

Это значит, что при частоте бытовой электросети 50 Гц 4000-мкФ конденсатор в момент подачи на него напряжения будет иметь сопротивление, равное 0,796 Ом. А при 100 Гц (переменная составляющая двухполупериодного выпрямителя) — и того меньше: всего лишь 0,398 Ом!

Так что если трансформатор в выпрямителе достаточно мощный и питается непосредственно от сети, то есть все шансы при включении вывести из строя полупроводниковые вентили (как минимум, два диода). Чтобы избежать столь нежелательных последствий, требуется надлежащая защита.

Для обеспечения сохранности вентилей при любых режимах эксплуатации рекомендую оснастить выпрямитель несложным устройством (см. принципиальную электрическую схему). Радиодеталей для сборки здесь нужно немного, к тому же все они — из числа широко распространенных, отечественных. Транзистор выбирают по максимальному коллекторному напряжению, которое должно быть в 1,5 раза больше Uвх, а тиристор — из расчета максимально допустимого тока.

Предлагаемое схемное решение надежно защищает полупроводниковые вентили выпрямителя от перегрузок в изначальный момент заряда большеемкостных конденсаторов фильтра

Работа устройства протекает так, что в момент включения через разряженную емкость С1 открывается транзистор VT1 и шунтирует управляющий электрод тиристора VS1. Однако через некоторое время вышеупомянутый конденсатор зарядится. Транзистор закроется. Тогда вступит в действие конденсатор задержки С2, в цепи заряда которого — резисторы R3 и R4. Тиристор откроется и наконец-таки пропустит на емкость фильтра Сф полное напряжение.

А пока шел этот процесс, конденсаторы фильтра заряжались через обходной резистор R1. Но ведь привносимое им активное сопротивление — 10 Ом, что много больше реактивного Хс, которое имеют обычно многоемкостные Сф в момент включения по обычной схеме. В результате полупроводниковые вентили оказываются под надежной защитой.

Рекомендуем почитать

  • ТОРЖЕСТВО ПОСРЕДСТВЕННОСТИ, ИЛИ ТОНКИЙ РАСЧЁТ?
    «Серые» годы производства в Британии больших патрульных лодок и борьбы с их недостатками к началу 30-х годов прошлого века начали расцвечиваться более яркими, но порой весьма…
  • СОХРАНЯЮЩИЕ ВЛАГУ
    Для создания запасов влаги на дно цветочных горшков можно положить какие-либо пористые материалы: битый кирпич, керамзит. А для контроля, есть ли там влага, вывести пластмассовую трубку. ..

Конденсатор и RC цепочка | Электроника для всех

Если соединить резистор и конденсатор, то получится пожалуй одна из самых полезных и универсальных цепей.


О многочисленных способах применения которой я сегодня и решил рассказать. Но вначале про каждый элемент в отдельности:


Резистор — его задача ограничивать ток. Это статичный элемент, чье сопротивление не меняется, про тепловые погрешности сейчас не говорим — они не слишком велики. Ток через резистор определяется законом ома — I=U/R, где U напряжение на выводах резистора, R — его сопротивление.


Конденсатор штука поинтересней. У него есть интересное свойство — когда он разряжен то ведет себя почти как короткое замыкание — ток через него течет без ограничений, устремляясь в бесконечность. А напряжение на нем стремится к нулю. Когда же он заряжен, то становится как обрыв и ток через него течь перестает, а напряжение на нем становится равным заряжающему источнику.

Получается интересная зависимость — есть ток, нет напряжения, есть напряжение — нет тока.


Чтобы визуализировать себе этот процесс, представь ган… эмм.. воздушный шарик который наполняется водой. Поток воды — это ток. Давление воды на упругие стенки — эквивалент напряжения. Теперь смотри, когда шарик пуст — вода втекает свободно, большой ток, а давления еще почти нет — напряжение мало. Потом, когда шарик наполнится и начнет сопротивляться давлению, за счет упругости стенок, то скорость потока замедлится, а потом и вовсе остановится — силы сравнялись, конденсатор зарядился. Есть напряжение натянутых стенок, но нет тока!


Теперь, если снять или уменьшить внешнее давление, убрать источник питания, то вода под действием упругости хлынет обратно. Также и ток из конденсатора потечет обратно если цепь будет замкнута, а напряжение источника ниже чем напряжение в конденсаторе.




Емкость конденсатора. Что это?
Теоретически, в любой идеальный конденсатор можно закачать заряд бесконечного размера. Просто наш шарик сильней растянется и стенки создадут большее давление, бесконечно большое давление.
А что же тогда насчет Фарад, что пишут на боку конденсатора в качестве показателя емкости? А это всего лишь зависимость напряжения от заряда (q = CU). У конденсатора малой емкости рост напряжения от заряда будет выше.


Представь два стакана с бесконечно высокими стенками. Один узкий, как пробирка, другой широкий, как тазик. Уровень воды в них — это напряжение. Площадь дна — емкость. И в тот и в другой можно набузолить один и тот же литр воды — равный заряд. Но в пробирке уровень подскочит на несколько метров, А в тазике будет плескаться у самого дна. Также и в конденсаторах с малой и большой емкостью.
Залить то можно сколько угодно, но напряжение будет разным.



Плюс в реале у конденсаторов есть пробивное напряжение, после которого он перестает быть конденсатором, а превращается в годный проводник 🙂


А как быстро заряжается конденсатор?
В идеальных условиях, когда у нас бесконечно мощный источник напряжения с нулевым внутренним сопротивлением, идеальные сверхпроводящие провода и абсолютно безупречный конденсатор — этот процесс будет происходить мгновенно, с временем равным 0, равно как и разряд.


Но в реальности всегда существуют сопротивления, явные — вроде банального резистора или неявные, такие как сопротивление проводов или внутреннее сопротивление источника напряжения.
В этом случае скорость заряда конденсатора будет зависить от сопротивлений в цепи и емкости кондера, а сам заряд будет идти по экспоненциальному закону.




А у этого закона есть пара характерных величин:

  • Т — постоянная времени, это время при котором величина достигнет 63% от своего максимума. 63% тут взялись не случайно, тут прямая завязка на такую формулу VALUET=max—1/e*max.
  • 3T — а при троекратной постоянной значение достигнет 95% своего максимума.



Постоянная времени для RC цепи Т=R*C.


Чем меньше сопротивление и меньше емкость, тем быстрей конденсатор заряжается. Если сопротивление равно нулю, то и время заряда равно нулю.


Рассчитаем за сколько зарядится на 95% конденсатор емкостью 1uF через резистор в 1кОм:
T= C*R = 10-6 * 103 = 0.001c
3T = 0.003c через такое время напряжение на конденсаторе достигнет 95% от напряжения источника.



Разряд пойдет по тому же закону, только вверх ногами. Т.е. через Твремени в на конденсаторе остаенется всего лишь 100% — 63% = 37% от первоначального напряжения, а через 3T и того меньше — жалкие 5%.


Ну с подачей и снятием напряжения все ясно. А если напряжение подали, а потом еще ступенчато подняли, а разряжали также ступеньками? Ситуация тут практически не изменится — поднялось напряжение, конденсатор дозарядился до него по тому же закону, с той же постоянной времени — через время 3Т его напряжение будет на 95% от нового максимума.
Чуть понизилось — подразрядился и через время 3Т напряжение на нем будет на 5% выше нового минимума.
Да что я тебе говорю, лучше показать. Сварганил тут в мультисиме хитровыдрюченный генератор ступечнатого сигнала и подал на интегрирующую RC цепочку:



Видишь как колбасится 🙂 Обрати внимание, что и заряд и разряд, вне зависимости от высоты ступеньки, всегда одной длительности!!!



А до какой величины конденсатор можно зарядить?
В теории до бесконечности, этакий шарик с бесконечно тянущимися стенками. В реале же шарик рано или поздно лопнет, а конденсатор пробьет и закоротит. Вот поэтому у всех конденсаторов есть важный параметр — предельное напряжение. На электролитах его часто пишут сбоку, а на керамических его надо смотреть в справочниках. Но там оно обычно от 50 вольт. В общем, выбирая кондер надо следить, чтобы его предельное напряжение было не ниже того которое в цепи. Добавлю что при расчете конденсатора на переменное напряжение следует выбирать предельное напряжение в 1.4 раза выше. Т.к. на переменном напряжении указывают действующее значение, а мгновенное значение в своем максимуме превышает его в 1.4 раза.


Что следует из вышеперечисленного? А то что если на конденсатор подать постоянное напряжение, то он просто зарядится и все. На этом веселье закончится.



А если подать переменное? То очевидно, что он будет то заряжаться, то разряжаться, а в цепи будет туда и обратно гулять ток. Движуха! Ток есть!


Выходит, несмотря на физический обрыв цепи между обкладками, через конденсатор легко протекает переменный ток, а вот постоянному слабо.


Что нам это дает? А то что конденсатор может служить своего рода сепаратором, для разделения переменного тока и постоянного на соответствующие составляющие.


Любой изменяющийся во времени сигнал можно представить как сумму двух составляющих — переменной и постоянной.

Например, у классической синусоиды есть только переменная часть, а постоянная равна нулю. У постоянного же тока наоборот. А если у нас сдвинутая синусоида? Или постоянная с помехами?



Переменная и постоянная составляющие сигнала легко разделяются!
Чуть выше я тебе показал как конденсатор дозаряжается и подразряжается при изменениях напряжения. Так что переменная составляющая сквозь кондер пройдет на ура, т.к. только она заставляет конденсатор активно менять свой заряд. Постоянная же как была так и останется и застрянет на конденсаторе.


Но чтобы конденсатор эффективно разделял переменную составляющую от постоянной частота переменной составляющей должна быть не ниже чем 1/T


Возможны два вида включения RC цепочки:
Интегрирующая и дифференцирующая. Они же фильтр низких частот и фильтр высоких частот.


Фильтр низких частот без изменений пропускает постоянную составляющую (т.к. ее частота равна нулю, ниже некуда) и подавляет все что выше чем 1/T. Постоянная составляющая проходит напрямую, а переменная составляющая через конденсатор гасится на землю.

Такой фильтр еще называют интегрирующей цепочкой потому, что сигнал на выходе как бы интегрируется. Помнишь что такое интеграл? Площадь под кривой! Вот тут она и получается на выходе.


Как здесь вычисляется постоянная составляющая? А с виду и не скажешь, но надо помнить, что любой периодически сигнал раскладывается в ряд Фурье, превращаясь в сумму из постоянной составляющей и пачки синусоид разной частоты и амплитуды.


Фильтр высоких частот работает наоборот. Он не пускает постоянную составляющую (т.к. ее частота слишком низка — 0) — ведь конденсатор для нее равносилен обрыву, а вот переменная пролазит через кондер без проблем.

А дифференцирующей цепью ее называют потому, что на выходе у нас получается дифференциал входной функции, который есть не что иное как скорость изменения этой функции.

  • На участке 1 происходит заряд конденсатора, а значит через него идет ток и на резисторе будет падение напряжения.
  • На участке 2 происходит резкое увеличение скорости заряда, а значит и ток резко возрастет, а за ним и падение напряжения на резисторе.
  • На участке 3 конденсатор просто удерживает уже имеющийся потенциал. Ток через него не идет, а значит на резисторе напряжение тоже равно нулю.
  • Ну и на 4м участке конденсатор начал разряжаться, т.к. входной сигнал стал ниже чем его напряжение. Ток пошел в обратную сторону и на резисторе уже отрицательное падение напряжения.

А если подать на вход прямоугольнй импульс, с очень крутыми фронтами и сделать емкость конденсатора помельче, то увидим вот такие иголки:

Вверху идет осциллограма того что на входе, внизу то что на выходе дифференциальной цепи.
Как видишь, тут мощные всплески на фронтах. Оно и понятно, в этом месте функция меняется резко, а значит производная (скорость изменения) этой функции велика, на пологих участках сигнал константа и его производная, скорость изменения, равна нулю — на графике ноль.


А если загнать в дифференциатор пилу, то на выходе получим…

прямоугольник. Ну, а чо? Правильно — производная от линейной функции есть константа, наклон этой функции определяет знак константы.


Короче, если у тебя сейчас идет курс матана, то можешь забить на богомерзкий Mathcad, отвратный Maple, выбросить из головы матричную ересь Матлаба и, достав из загашников горсть аналоговой рассыпухи, спаять себе истинно ТРУЪ аналоговый компьютер 🙂 Препод будет в шоке 🙂


Правда на одних только резисторах кондерах интеграторы и диффернциаторы обычно не делают, тут юзают операционные усилители. Можешь пока погуглить на предмет этих штуковин, любопытная вещь 🙂


А вот тут я подал обычный приямоугольный сигнал на два фильтра высоких и низких частот. А выходы с них на осциллограф:

И вот что получилось на осциллографе:

Вот, чуть покрупней один участок:

>

Как видишь, на одном срезало постоянную составляющую, на другом переменную.


Ладно, что то мы отвлеклись от темы.


Как еще можно применить RC цепь?
Да способов много. Часто ее используют не только в качестве фильтров, но и как формирователи импульсов. Например, на сбросе контроллера AVR, если надо чтобы МК стартанул не сразу после включения питания, а с некоторой выдержкой:

При старте кондер разряжен, ток через него вваливат на полную, а напряжение на нем мизерное — на входе RESET сигнал сброса. Но вскоре конденсатор зарядится и через время Т его напряжение будет уже на уровне логической единицы и на RESET перестанет подаваться сигнал сброса — МК стартанет.
А для AT89C51 надо с точностью наоборот RESET организовать — вначале подать единицу, а потом ноль. Тут ситуация обратная — пока кондер не заряжен, то ток через него течет большой, Uc — падение напряжения на нем мизерное Uc=0. А значит на RESET подается напряжение немногим меньше напряжения питания Uпит-Uc=Uпит.
Но когда кондер зарядится и напряжение на нем достигнет напряжения питания (Uпит=Uс), то на выводе RESET уже будет Uпит-Uc=0


Аналоговые измерения
Но фиг сними с цепочками сброса, куда прикольней использовать возможность RC цепи для замера аналоговых величин микроконтроллерами в которых нет АЦП.
Тут используется тот факт, что напряжение на конденсаторе растет строго по одному и тому же закону — экспоненте. В зависимости от кондера, резистора и питающего напряжения. А значит его можно использовать как опорное напряжение с заранее известными параметрами.


Работает просто, мы подаем напряжение с конденсатора на аналоговый компаратор, а на второй вход компаратора заводим измеряемое напряжение. И когда хотим замерить напряжение, то просто вначале дергаем вывод вниз, чтобы разрядить конденсатор. Потом возвращем его в режим Hi-Z, cбрасываем и запускаем таймер. А дальше кондер начинает заряжаться через резистор и как только компаратор доложит, что напряжение с RC догнало измеряемое, то останавливаем таймер.

Зная по какому закону от времени идет возрастание опорного напряжения RC цепи, а также зная сколько натикал таймер, мы можем довольно точно узнать чему было равно измеряемое напряжение на момент сработки компаратора. Причем, тут не обязательно считать экспоненты. На начальном этапе зарядки кондера можно предположить, что зависимость там линейная. Или, если хочется большей точности, аппроксимировать экспоненту кусочно линейными функциями, а по русски — отрисовать ее примерную форму несколькими прямыми или сварганить таблицу зависимости величины от времени, короче, способов вагон просто.


Если надо заиметь аналоговую крутилку, а АЦП нету, то можно даже компаратор не юзать. Дрыгать ножкой на которой висит конденсатор и давать ему заряжаться через перменный резистор.


По изменению Т, которая, напомню T=R*C и зная что у нас С = const, можно вычислить значение R. Причем, опять же необязательно подключать тут математический аппарат, в большинстве случаев достаточно сделать замер в каких-нибудь условных попугаях, вроде тиков таймера. А можно пойти другим путем, не менять резистор, а менять емкость, например, подсоединяя к ней емкость своего тела… что получится? Правильно — сенсорные кнопки!


Если что то непонятно, то не парься скоро напишу статью про то как прикрутить к микроконтроллеру аналоговую фиговину не используя АЦП. Там подробно все разжую.


Теперь, думаю, ты понял за что я так люблю RC цепочки и почему на моей отладочной плате PinBoard их несколько и с разными параметрами 🙂


Можно ли поставить конденсатор за место 4700мкф 50в- 10000мкф 50в

Можно ли поставить конденсатор за место 4700мкф 50в- 10000мкф 50в — Умные вопросы Нужен кондер 4700мкф 50 в на усилитель 300ватт, а у меня есть 10000мкф 50 в. Можно ли поставить кондер большей емкости? 9 годов назад от Николай Арбузов

5 Ответы

Можно, но при включении могут сгорать предохранители и выпрямительные диоды (всё сильно зависит от схемы усилителя) . 9 годов назад от Танечка =)
Даже в фильтре питания ставить большую емкость желательно, но нужно учитывать бросок тока заряда, не повредит ли он выпрямитель, Т. е. диоды надо ставить боле мощные. ) 9 годов назад от ххх ххх
Вряд-ли. Судя по ёмкости Ваш конденсатор — часть фильтра, блокирующего частоту сети. Установка другого номинала повлечёт за собой гул в динамиках на частоте 100Гц. 9 годов назад от Дмитрий Глущенко
Ты по-моему, тему перепутал для общения. Но те повезло, я радио-техник по образованию. Ответ: НЕЛЬЗЯ! Потому что сигнал заряда кондюка будет на много дольше, т. е. тормоза будут. Это те асциллограф ток на ура покажет. 9 годов назад от ROCK[_ER_]
Ежели конденсатор стоит в блоке питания то можно, в других случаях необходимо смотреть схему, в каком месте он установлен. 9 годов назад от ganenkovs Ганенков С.А.

Связанные вопросы

1 ответ

8 годов назад от Искусственный Интеллект

1 ответ

5 годов назад от Юля Нелина

1 ответ

5 месяцев назад от Людмила Нехорошкова

Можно ли увеличить размер пускового конденсатора? – Restaurantnorman.

com

Можно ли увеличить размер пускового конденсатора?

Большие, чем нужно, номиналы в микрофарадах не вызовут особых проблем (особенно для пускового конденсатора). Рабочий конденсатор большего размера, чем необходимо, не окажет никакого реального влияния. В зависимости от крышки и мотора это может незначительно улучшить или снизить эффективность.

Можно ли использовать конденсатор большей емкости?

Небольшие увеличения могут быть безопасными, большие — нет.Вы почти всегда можете заменить конденсатор на конденсатор с более высоким напряжением. Это ограничивающий фактор конденсатора из-за напряжения пробоя диэлектрика, которое выбрал изготовитель. Изменение емкости становится немного сложнее.

Что произойдет, если поставить на двигатель конденсатор большей емкости?

Точно так же двигатель не будет нормально работать со слабым конденсатором. Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя.

Что произойдет, если вы используете конденсатор с более высоким номиналом?

Чем выше MFD конденсатора, тем больше запасенная энергия и больше сила тока пусковой обмотки. Если конденсатор полностью вышел из строя с нулевой емкостью, это то же самое, что иметь разомкнутую пусковую обмотку.

Что произойдет, если использовать конденсатор меньшего номинала?

Если используется неправильный номинал конденсатора или конденсатор низкого качества, двигатель не будет иметь правильного угла сдвига фаз между током и напряжением, и, следовательно, это повлияет на крутящий момент двигателя или силу вращения.В зависимости от нагрузки двигателя это может привести к снижению общей скорости двигателя.

Можно ли заменить конденсатор двигателя на более высокий UF?

Пусковые конденсаторы электродвигателя можно заменить на микрофарад или UF, равный или до 20% превышающий UF, чем исходный конденсатор, обслуживающий двигатель.

Можно ли использовать конденсатор на 440В вместо конденсатора на 250В?

Более высокое номинальное напряжение, чем вам нужно, не повредит. Это просто означает, что ваш конденсатор может прослужить дольше, чем ваш 350-вольтовый.Тем не менее, вы должны убедиться, что это тот же тип конденсатора.

Что означает 50 мкФ на конденсаторе?

Что означает 50 мкФ на конденсаторе? Это символ, означающий микро, поэтому 50 мкФ означает 50 микрофарад. или . 000050 Фарадов. Фарад — настолько большая единица, что микрофарад является практической единицей измерения емкости.

Можно ли использовать конденсатор другого размера?

2 ответа. Вероятно, да: в идеале вы должны заменить конденсатор на конденсатор с такой же номинальной емкостью и равным или большим максимальным номинальным напряжением.Вы всегда можете заменить конденсатор с более высоким номинальным напряжением на схему, рассчитанную на использование конденсатора с более низким номинальным напряжением.

Размер конденсатора имеет значение?

Как правило, нет, физический размер электролитического конденсатора не имеет значения, если номиналы емкости и напряжения совпадают. Возможное исключение: если это импульсный источник питания, в котором используются конденсаторы с низким ESR, размеры могут быть другими.

Каковы симптомы неисправности пускового конденсатора?

7 наиболее распространенных признаков неисправности конденсатора переменного тока

  1. Кондиционер не дует холодным воздухом.Кондиционер, который не дует холодным воздухом, является одним из первых признаков проблемы, которую замечают многие домовладельцы.
  2. Высокие и растущие счета за электроэнергию.
  3. Жужжание.
  4. Старая система вентиляции и кондиционирования.
  5. AC выключается сам по себе.
  6. AC не включается сразу.
  7. Кондиционер не включается.

Как определить размер конденсатора?

Умножьте на 0,5 квадрат напряжения. Назовите этот результат «х». Продолжая пример, у вас есть 0.5 раз по 11,5 вольт по 11,5 вольт или 66,1 квадратных вольта для «x». Разделите пусковую энергию двигателя в джоулях на «x», чтобы получить требуемый размер конденсатора в фарадах.

Конденсатор какой емкости следует использовать?

A: Эмпирическое правило заключается в том, чтобы на каждые 1000 Вт RMS общей мощности системы вводить 1 фарад емкости. Но нет никакого электронного штрафа за использование максимальных номиналов, и на самом деле многие видят преимущества в 2 или 3 фарадах на 1000 Вт RMS. Чем больше цоколь, тем больше заряда доступно для усилителя, когда он в этом нуждается.

Что делает конденсатор в двигателе?

Конденсаторы двигателя накапливают электроэнергию для использования двигателем. Чем выше емкость конденсатора, тем больше энергии он может накопить. Поврежденный или сгоревший конденсатор может удерживать лишь часть энергии, необходимой для двигателя, если его емкость мала.

Какой конденсатор нужен для двигателя?

Как правило, пусковые конденсаторы для электродвигателей находятся в диапазоне от 50 до 1200 мкФ и рассчитаны на напряжение 110/125, 165, 220/250 или 330 В переменного тока и будут обозначены как работающие на частоте 50 Гц или 60 Гц.В большинстве конденсаторов используется плоский разъем 1/4″ с нажимными клеммами с двумя клеммами на штырь.

Как выбрать пусковой конденсатор?

Выберите конденсатор с номинальным напряжением, равным или превышающим исходный конденсатор. Если вы используете конденсатор на 370 вольт, подойдет конденсатор на 370 или 440 вольт. На самом деле блок на 440 вольт прослужит дольше. Конденсатор будет иметь маркированное напряжение, указывающее допустимое пиковое напряжение, а не рабочее напряжение.

Может ли двигатель работать без конденсатора?

Без конденсатора двигатель не запустится автоматически, но без конденсатора щелчок по валу заставит однофазный двигатель вращаться в любом направлении, при условии, что основная обмотка работает должным образом.

Можно ли использовать конденсатор на 440 В для приложения на 230 В?

Можно ли использовать конденсатор на 440 В для приложения на 230 В? 440 вольт, указанные на крышке, — это максимально допустимое напряжение, которое может выдержать конденсатор. Можно работать даже с 230 В.

Можно ли использовать рабочий конденсатор вместо пускового?

Номинальные значения емкости и напряжения должны соответствовать исходным характеристикам пускового конденсатора. Пусковой конденсатор никогда нельзя использовать в качестве рабочего конденсатора, потому что он не может непрерывно выдерживать ток.

Есть ли плюс и минус на рабочем конденсаторе?

Оба терминала одинаковы, если они подходят для запуска или работы.

Что произойдет, если конденсатор в двигателе выйдет из строя?

При коротком замыкании конденсатора может сгореть обмотка в двигателе. Когда конденсатор изнашивается или открывается, двигатель имеет плохой пусковой момент. Плохой пусковой момент может помешать пуску двигателя, что обычно приводит к отключению из-за перегрузок.

Каковы пять правил замены конденсатора?

Перечислите пять правил замены конденсаторов.

  • Напряжение любого конденсатора, используемого для замены, должно быть равно или больше напряжения заменяемого конденсатора.
  • Надежность заменяемого пускового конденсатора должна быть как минимум равна, но не более 20 процентов заменяемого конденсатора.

Неисправный конденсатор вызовет перегрев двигателя?

Плохой конденсатор не является причиной перегрева двигателя. Конденсатор используется для фазового сдвига (для обеспечения пускового момента) и улучшения коэффициента мощности.Если конденсатор поврежден, двигатель столкнется с проблемами при запуске и увеличит потребляемый ток и мощность.

Что можно использовать вместо конденсатора?

Каковы подходящие альтернативы MLCC?

  • Классические алюминиевые электронные крышки (например, SMT V-Chips — также размером до 3 мм)
  • Электронные колпачки из алюминиевого полимера (особенно H-Chips)
  • Танталовые конденсаторы.

Что означает мкФ на конденсаторе?

микрофарад

Что означает 40 мкФ на конденсаторе?

Всегда существует уровень допуска в микрофарадах (мкФ).Типичный допуск на емкость рабочего конденсатора двигателя для систем отопления, вентиляции и кондиционирования воздуха составляет +/- 6 %. При этом это означает, что конденсатор емкостью 40 мкФ может иметь номинал от 37,6 до 42,4 мкФ и при этом считаться проходным конденсатором.

Какие четыре типа конденсаторов существуют?

Ниже приведены различные типы конденсаторов.

  • Электролитический конденсатор.
  • Слюдяной конденсатор.
  • Бумажный конденсатор.
  • Пленочный конденсатор.
  • Неполяризованный конденсатор.
  • Керамический конденсатор.

Что означает 40 70 21 на конденсаторе?

Пол Ли. Ответ дан 1 год назад · У автора 1,1 тыс. ответов и 465,8 тыс. просмотров ответа. 40/85 — диапазон рабочих температур от -40 до +85 по Цельсию. Цифра 21 указывает количество дней, которое конденсатор может выдержать в установленных пределах при относительной влажности 95 % и температуре + 40 °C.

Что произойдет, если я использую рабочий конденсатор большей емкости? — Первый законкомик

Что произойдет, если использовать рабочий конденсатор большей емкости?

Точно так же двигатель не будет нормально работать со слабым конденсатором.Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя.

Можно ли использовать рабочий конденсатор другого размера?

Недостаточный размер (меньше необходимого микрофарад) приведет к более длительному времени запуска, а при слишком маленьком размере запуск невозможен. Большие, чем нужно, номиналы в микрофарадах особых проблем не вызовут (особенно для пускового конденсатора).Рабочий конденсатор большего размера, чем необходимо, не окажет никакого реального влияния.

Что происходит с неисправным рабочим конденсатором?

Рабочие конденсаторы Рабочий конденсатор — это энергосберегающее устройство, которое постоянно находится в цепи двигателя. Если рабочий конденсатор выходит из строя, двигатель может демонстрировать различные проблемы, в том числе не запускаться, перегреваться и вибрировать. Неисправный конденсатор лишает двигатель полного напряжения, необходимого для правильной работы.

Могу ли я установить конденсатор большей емкости в блок переменного тока?

Остерегайтесь: как правило, пусковые конденсаторы электродвигателя можно заменить конденсаторами в микрофарадах, мкФ или мкФ, равными или на 20 % превышающими мкФ, чем исходные конденсаторы, обслуживающие двигатель.Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии.

Можно ли заменить пусковой конденсатор на более высокий UF?

Пусковые конденсаторы электродвигателя можно заменить на микрофарад или UF, равный или до 20% превышающий UF, чем исходный конденсатор, обслуживающий двигатель.

Будет ли плохо запускаться конденсатор?

Плохой конденсатор двигателя может вызвать проблемы с запуском или отключить двигатель во время работы. Конденсаторы двигателя хранят электрическую энергию для использования двигателем.Чем выше емкость конденсатора, тем больше энергии он может накопить. Если он не прикреплен к двигателю в двух точках, его необходимо заменить.

Можно ли заменить конденсатор на 440В на 370В?

Многие специалисты считают, что конденсатор на 370 В необходимо заменить конденсатором на 370 В. В номинальном напряжении отображается значение «не превышать», что означает, что вы можете заменить 370 В на 440 В, но вы не можете заменить 440 В на 370 В.

Что происходит, если установлен неправильный рабочий конденсатор?

Вот почему размер так важен.Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.

Какой размер рабочего конденсатора?

Привет, я нашел твой пост очень ценным. Но у меня возник вопрос по рабочему конденсатору. У вас примерный номинал конденсатора находится в пределах 4-40 мФ а у моторов у меня 1.1-2,2 кВт рабочий конденсатор имеет размер 35-70 мкФ.

Может ли неправильно подобранный конденсатор вызвать перегрев компрессора?

Конденсатор неправильного размера может привести к перегреву компрессора и сокращению его срока службы или к тому, что он не будет работать с максимальной эффективностью. Низкое номинальное напряжение также является проблемой. Срок службы конденсатора будет сокращен.

Может ли больший конденсатор увеличить время запуска?

Недостаточный размер (меньше необходимого микрофарад) приведет к более длительному времени запуска, а при слишком маленьком размере запуск невозможен.Большие, чем нужно, номиналы в микрофарадах особых проблем не вызовут (особенно для пускового конденсатора).

Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным. Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.

Зачем нужен рабочий конденсатор на электродвигателе?

Рабочие конденсаторы

предназначены для непрерывной работы и находятся под напряжением все время, пока работает двигатель.Однофазным электродвигателям требуется конденсатор для питания второй фазной обмотки. Вот почему размер так важен. Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным.

Привет, я нашел твой пост очень ценным. Но у меня возник вопрос по рабочему конденсатору. Ваш приблизительный размер конденсатора находится в диапазоне 4-40 мФ, а у двигателей, которые у меня есть 1,1-2,2 кВт, рабочий конденсатор имеет размер 35-70 мкФ.

Можно ли заменить конденсатор с более высоким UF?

Это не означает, что чем больше, тем лучше, потому что слишком большой конденсатор может привести к увеличению потребления энергии.В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя.

Как разместить обходной конденсатор на печатной плате: 6 советов

Размещение обходных конденсаторов является одним из наиболее важных этапов процесса проектирования. Неправильное их размещение может полностью свести на нет их эффективность. Также критична ситуация, когда для отдельных компонентов слишком мало конденсаторов. Эта информация должна быть передана инженеру всякий раз, когда это происходит, чтобы схема могла быть обновлена.

1.  Основным фактором при определении места размещения обходных конденсаторов является возможность размещения компонентов на нижней стороне платы.

Компоненты лучше размещать снизу, потому что конденсаторы обычно можно разместить под контактными площадками верхних компонентов SMT. Размещение их на нижней стороне обычно освобождает больше места для разветвленных дорожек и переходных отверстий. Если конденсаторы должны быть размещены на верхней стороне, они должны располагаться как можно ближе к контактам питания компонентов.

Обратите внимание на , рис. 1 , байпасный конденсатор занимает дополнительное место на верхней стороне и, следовательно, уменьшает доступное пространство для переходных отверстий. Однако в рис. 2 , поскольку конденсатор находится на противоположной стороне, мы можем разместить его там, где площадки конденсатора находятся непосредственно под площадками ИС сверху. Это пространство нельзя было использовать для переходных отверстий, поэтому мы не потеряли ни одно переходное пространство.



Рис. 1. Конденсатор с одной стороны






Рис. 2. Конденсатор на противоположной стороне



Среди инженеров существуют разные мнения относительно того, как провода питания должны быть проложены к блокировочному конденсатору.Некоторые инженеры настаивают на том, чтобы трасса сначала соединяла вывод устройства с конденсатором и только потом переходила на плоскость питания через (рисунок 1) . Однако другие инженеры говорят, что любой из двух методов, показанных на рис. 1, и рис.

Опытное проектно-конструкторское бюро будет использовать любой из этих двух показанных методов, если только инженер не проинструктирует об ином.Но из двух показанных методов предпочтительнее использовать тот, который показан на рис. 2.

Помимо преимуществ, связанных с высвобождением большего пространства, этот метод также имеет преимущество, заключающееся в том, что путь заземления становится короче благодаря тому, что сторона заземления конденсатора подключается непосредственно к одному из контактов заземления устройства. Это обеспечивает более короткую и менее индуктивную «систему» ​​заземления вокруг микросхемы. По мере увеличения частоты площадь контура заземления становится все более важной, поэтому рекомендуется использовать ее во всех конструкциях.



2. Когда несколько конденсаторов разной емкости назначены на один и тот же вывод питания на микросхеме, следует поместить конденсатор с наименьшей емкостью ближе всего к выводу устройства.

Конденсатор с наименьшим номиналом обеспечивает ток переключения для самой высокой частоты, необходимой для тока питания. Когда выход цифрового устройства переключается из состояния «выключено» в состояние «включено» и наоборот, ток, необходимый для этого, становится довольно высоким в течение очень короткого периода времени.Если для обеспечения этого почти мгновенного тока доступны только конденсаторы большой емкости, то выход не сможет переключаться с требуемой скоростью из-за большей постоянной времени этих больших конденсаторов. Это может вызвать серьезные проблемы со временем в проекте. Размещение маломощных конденсаторов рядом с контактом помогает очень быстро подавать небольшой ток на коммутационное устройство. Это связано с более короткой постоянной времени этих меньших конденсаторов. Как только выход снова достигает устойчивого состояния, потребляемый ток снижается.



Рис. 3. Альтернативные трассировочные конденсаторы

3. Неполяризованные конденсаторы большего размера и танталовые конденсаторы следует размещать рядом с выводом или устройством в порядке возрастания номинала. Танталы обычно используются в качестве «накопительного резервуара», который обеспечивает требуемый ток быстрее, чем источник питания системы. Эти танталы перезаряжают высокочастотные конденсаторы быстрее, чем может отреагировать питание системы.

В Рисунок 4  конденсатор наименьшей емкости, C13 (10 нФ 0402), расположен ближе всего к контакту питания устройства, за ним следует C2 (100 нФ 0603) и, наконец, C14 (10 мкФ 3216). Тантал можно разместить над или под устройством без ухудшения характеристик, если он близок к U1. Обычно пространство слева и справа от микросхемы требуется либо для ответвлений, либо для других компонентов, которые необходимо учитывать перед танталом. Количество конденсаторов каждого значения обычно уменьшается по мере увеличения значений.Таким образом, на один танталовый конденсатор может приходиться от четырех до шести керамических конденсаторов. Конденсаторы емкостью более 10 мкФ обычно можно разместить на большей площади.



Рис. 4. Байпасные конденсаторы в порядке возрастания

5.  Устройства с несколькими контактами питания обычно должны иметь по крайней мере один шунтирующий конденсатор на каждый контакт питания. На приведенных ниже рисунках видно, что если конструкция позволяет использовать только два шунтирующих конденсатора на U3, поместите по одному с каждой стороны устройства, как показано на рис. 5.Однако, если бы это был 16-битный буфер/драйвер, он был бы особенно подвержен проблемам с дребезгом земли, потому что многие выходы могут переключаться одновременно. Если это так, то вам следует приложить все усилия, чтобы убедить инженера добавить еще два конденсатора на устройство, как показано на рисунке 6.



Рис. 5. Слишком мало шунтирующих конденсаторов



Рисунок 6. Предпочтительное количество шунтирующих конденсаторов



6. Всегда сверяйтесь со схемой при размещении шунтирующих конденсаторов, потому что на цифровых устройствах часто имеются контакты логического входа, которые имеют «высокий уровень» . При размещении обходных конденсаторов убедитесь, что вы размещаете их на выводах питания устройства, а не на выводах с высокой логикой.

Аудио МТХ

Часовой пояс: (UTC-12:00) Западная международная линия перемены дат(UTC-11:00) Всемирное координированное время-11(UTC-10:00) Алеутские острова(UTC-10:00) Гавайи(UTC-09:30) Маркизские острова( UTC-09:00) Аляска(UTC-09:00) Всемирное координированное время-09(UTC-08:00) Нижняя Калифорния(UTC-08:00) Всемирное координированное время-08(UTC-08:00) Тихоокеанское время ( США и Канада)(UTC-07:00) Аризона(UTC-07:00) Чиуауа, Ла-Пас, Масатлан(UTC-07:00) Горное время (США и Канада)(UTC-07:00) Юкон(UTC- 06:00) Центральная Америка(UTC-06:00) Центральное время (США и Канада)(UTC-06:00) Остров Пасхи(UTC-06:00) Гвадалахара, Мехико, Монтеррей(UTC-06:00) Саскачеван (UTC-05:00) Богота, Лима, Кито, Рио-Бранко(UTC-05:00) Четумаль(UTC-05:00) Восточное время (США и Канада)(UTC-05:00) Гаити(UTC-05: 00) Гавана(UTC-05:00) Индиана (Восток)(UTC-05:00) Теркс и Кайкос(UTC-04:00) Асунсьон(UTC-04:00) Атлантическое время (Канада)(UTC-04:00) ) Каракас(UTC-04:00) Куяба(UTC-04:00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан(UTC-04:00) Сантьяго(UTC-03:30) Ньюфаундленд(UTC-03:00) Арагуаина (UTC-03:00 ) Бразилиа(UTC-03:00) Кайенна, Форталеза(UTC-03:00) Город Буэнос-Айрес(UTC-03:00) Гренландия(UTC-03:00) Монтевидео(UTC-03:00) Пунта-Аренас(UTC -03:00) Сен-Пьер и Микелон(UTC-03:00) Сальвадор(UTC-02:00) Всемирное координированное время-02(UTC-02:00) Среднеатлантическое – Старое(UTC-01:00) Азорские острова( UTC-01:00) Острова Кабо-Верде.(UTC) Всемирное координированное время(UTC+00:00) Дублин, Эдинбург, Лиссабон, Лондон(UTC+00:00) Монровия, Рейкьявик(UTC+00:00) Сан-Томе(UTC+01:00) Касабланка(UTC+ 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена(UTC+01:00) Белград, Братислава, Будапешт, Любляна, Прага(UTC+01:00) Брюссель, Копенгаген, Мадрид, Париж(UTC+01: 00) Сараево, Скопье, Варшава, Загреб(UTC+01:00) Западно-Центральная Африка(UTC+02:00) Амман(UTC+02:00) Афины, Бухарест(UTC+02:00) Бейрут(UTC+02: 00) Каир(UTC+02:00) Кишинев(UTC+02:00) Дамаск(UTC+02:00) Газа, Хеврон(UTC+02:00) Хараре, Претория(UTC+02:00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс(UTC+02:00) Иерусалим(UTC+02:00) Джуба(UTC+02:00) Калининград(UTC+02:00) Хартум(UTC+02:00) Триполи(UTC+) 02:00) Виндхук(UTC+03:00) Багдад(UTC+03:00) Стамбул(UTC+03:00) Кувейт, Эр-Рияд(UTC+03:00) Минск(UTC+03:00) Москва, ул.Санкт-Петербург(UTC+03:00) Найроби(UTC+03:00) Волгоград(UTC+03:30) Тегеран(UTC+04:00) Абу-Даби, Маскат(UTC+04:00) Астрахань, Ульяновск(UTC+04) :00) Баку(UTC+04:00) Ижевск, Самара(UTC+04:00) Порт-Луи(UTC+04:00) Саратов(UTC+04:00) Тбилиси(UTC+04:00) Ереван(UTC+ 04:30) Кабул(UTC+05:00) Ашхабад, Ташкент(UTC+05:00) Екатеринбург(UTC+05:00) Исламабад, Карачи(UTC+05:00) Кызылорда(UTC+05:30) Ченнаи, Калькутта, Мумбаи, Нью-Дели(UTC+05:30) Шри-Джаяварденепура(UTC+05:45) Катманду(UTC+06:00) Астана(UTC+06:00) Дакка(UTC+06:00) Омск(UTC+) 06:30) Янгон (Рангун)(UTC+07:00) Бангкок, Ханой, Джакарта(UTC+07:00) Барнаул, Горно-Алтайск(UTC+07:00) Ховд(UTC+07:00) Красноярск(UTC +07:00) Новосибирск(UTC+07:00) Томск(UTC+08:00) Пекин, Чунцин, Гонконг, Урумчи(UTC+08:00) Иркутск(UTC+08:00) Куала-Лумпур, Сингапур(UTC +08:00) Перт(UTC+08:00) Тайбэй(UTC+08:00) Улан-Батор(UTC+08:45) Евкла(UTC+09:00) Чита(UTC+09:00) Осака, Саппоро, Токио (UTC+09:00) Пхеньян(UTC+09:00) Сеул(UTC+09:00) Якутск(UTC+09:30) Адель помощник(UTC+09:30) Дарвин(UTC+10:00) Брисбен(UTC+10:00) Канберра, Мельбурн, Сидней(UTC+10:00) Гуам, Порт-Морсби(UTC+10:00) Хобарт(UTC +10:00) Владивосток(UTC+10:30) Остров Лорд-Хау(UTC+11:00) Остров Бугенвиль(UTC+11:00) Чокурдах(UTC+11:00) Магадан(UTC+11:00) Остров Норфолк (UTC+11:00) Сахалин(UTC+11:00) Соломоновы острова., Новая Каледония(UTC+12:00) Анадырь, Петропавловск-Камчатский(UTC+12:00) Окленд, Веллингтон(UTC+12:00) Всемирное координированное время+12(UTC+12:00) Фиджи(UTC+12: 00) Петропавловск-Камчатский — Старый(UTC+12:45) Острова Чатем(UTC+13:00) Всемирное координированное время+13(UTC+13:00) Нукуалофа(UTC+13:00) Самоа(UTC+14) :00) Остров Киритимати

Могу ли я использовать больший рабочий конденсатор?

Точно так же двигатель не будет работать  должным образом со слабым конденсатором .Это не означает, что больше, лучше, потому что слишком большой конденсатор может привести к увеличению энергопотребления. В обоих случаях, будь он слишком большим или слишком маленьким, срок службы двигателя будет сокращен из-за перегрева обмоток двигателя.

Как правило, пусковые конденсаторы электродвигателя можно заменить конденсаторами с номиналом в микрофарадах или мфд, равным или на 20 % выше F, чем исходные конденсаторы, обслуживающие двигатель. Номинальное напряжение на заменяемом конденсаторе должно быть больше или равно исходному.

Чем выше MFD конденсатора, тем больше запасенная энергия и больше сила тока пусковой обмотки. Если конденсатор полностью вышел из строя с нулевой емкостью, это то же самое, что иметь разомкнутую пусковую обмотку. 10 июня 2019 г.

Внимание: как правило, пусковые конденсаторы электродвигателя можно заменять конденсаторами емкостью в микрофарад, мкФ или мкФ, равными или на 20 % выше, чем у исходных конденсаторов, обслуживающих двигатель. На заменяемом конденсаторе номинальное напряжение должно быть равно или больше исходного.15 марта 2020 г.

5 ответов. Кроме того, большие конденсаторы обычно имеют более высокое номинальное напряжение, они лучше охлаждаются. Это также может быть возраст (колпачки с годами становятся меньше) или производственные возможности. … Номинальное напряжение, значение ESR/Q, старение, температурная стабильность, цена, удобство упаковки для автоматизированного захвата и размещения и т. д.

Что произойдет, если вы используете конденсатор неправильного размера?

Если установлен неправильный рабочий конденсатор, магнитное поле двигателя будет неравномерным.Это заставит ротор колебаться в тех местах, которые неровны. Это колебание приведет к тому, что двигатель станет шумным, увеличит потребление энергии, приведет к падению производительности и вызовет перегрев двигателя.

Эти нежелательные возмущения (если их не контролировать) могут напрямую проникать в цепь и вызывать нестабильность или повреждение. В этом случае шунтирующий конденсатор является первой линией защиты. Он устраняет падение напряжения в источнике питания за счет накопления электрического заряда, который высвобождается при возникновении всплеска напряжения.

Да, вы можете использовать версию на 50 В. Единственная разница будет заключаться в большем размере банки и немного улучшенной надежности, которую вы не заметите. 26 января 2016 г.

Пусковой конденсатор создает отставание тока от напряжения в отдельных пусковых обмотках двигателя. Ток нарастает медленно, и якорь имеет возможность начать вращаться вместе с полем тока. Рабочий конденсатор использует заряд диэлектрика для увеличения тока, который обеспечивает питание двигателя.

Умножьте ток полной нагрузки на 2650.Разделите это число на напряжение питания. Ток полной нагрузки и напряжение питания можно найти в руководстве пользователя. Полученное число и есть микрофарад нужного вам конденсатора.

Когда следует заменить рабочий конденсатор?

Все конденсаторы переменного тока и теплового насоса рано или поздно выходят из строя. Конденсаторы являются одной из наиболее распространенных частей, которые необходимо заменить в бытовых системах кондиционирования воздуха. Обычно они служат несколько лет, но вам нужно будет заменить их хотя бы один раз, если вы используете один и тот же кондиционер более десяти лет.

мкФ означает микрофарад. Фарада — это единица измерения конденсатора, так как это очень большая единица, поэтому используются меньшие единицы, такие как микрофарад, нанофарад и пикофарад. … Таким образом, более высокий конденсатор, то есть более высокий микрофарад, может хранить больше заряда для данного напряжения.

микрофарад мкФ (микрофарад) на конденсаторе относится к размеру конденсатора. Он указывает, сколько электроэнергии конденсатор может хранить для использования.

Единицы измерения емкости Стандартная единица измерения емкости называется фарад, сокращенно F.Получается, что фарад — это очень большая емкость, даже 0,001Ф (1милифарад — 1мФ) — это большой конденсатор. Обычно вы увидите конденсаторы с номиналом от пико- (10-12) до микрофарад (10-6).

Если один или оба конденсатора вышли из строя, двигатель, подключенный к конденсатору запуска и пуска, может попытаться запуститься, в результате чего двигатель будет гудеть и не будет работать долго. … В большинстве случаев проблем с конденсатором, таких как повреждение или потеря заряда, конденсатор необходимо заменить.8 августа 2014 г.

Все ли конденсаторы одинаковы?

Несмотря на то, что два конденсатора могут иметь одинаковую емкость, они могут иметь разное номинальное напряжение. … Если вместо конденсатора с более высоким номинальным напряжением заменить конденсатор с меньшим номинальным напряжением, повышенное напряжение может повредить меньший конденсатор.

Этот символ означает микро, поэтому 50 мкФ означает 50 микрофарад. или . 000050 Фарадов. Фарад — настолько большая единица, что микрофарад является практической единицей измерения емкости.23 февраля 2020 г.

Вообще говоря, нет проблем с использованием конденсаторов с более высоким номинальным напряжением. … Конденсаторы с более высоким напряжением обычно имеют более длительный срок службы. Если вы покупаете старые стандартные конденсаторы на ebay, вам лучше приобрести конденсаторы с более высоким напряжением, чтобы они выжили, не проходя процесс реформирования. 23 мая 2017 г.

Что означает 25/70/21 на конденсаторе? Это климатическая категория, указывающая, для какого климата предназначена его эксплуатация. Первая цифра — минимальная температура.Во-вторых, максимальная температура. В-третьих, количество дней работы при влажности 95 % и температуре выше 40 градусов по Цельсию.

Среди повседневных электронных компонентов немногие воспринимаются так же неправильно, как шунтирующий конденсатор. … Вы можете наслаждаться своим вентилятором без конденсатора, если слегка подтолкнете его рукой при запуске. Он будет работать нормально. Конденсатор необходим для запуска вентилятора путем создания фазового сдвига в электрическом поле двигателя. 25 марта 2020 г.

Можно ли прыгнуть через конденсатор?

Попробуйте запустить! Конденсатор и реле напряжения можно проверить в полевых условиях без использования диагностического оборудования.Если однофазный компрессор не запускается, запустите его от внешнего источника! … Прикасаясь одним проводом к одной клемме, а другим проводом к другой клемме заглушки, включите компрессор.

Байпасный конденсатор: Конденсатор, используемый для проведения переменного тока вокруг компонента или группы компонентов. Часто переменный ток удаляется из смеси переменного/постоянного тока, при этом постоянный ток может свободно проходить через обходной компонент.

Да, никаких проблем, номинальное напряжение — это максимальное напряжение, которое вы можете выдержать с этим конденсатором.Убедитесь, с какими напряжениями вы имеете дело. Никогда не превышайте 25 В, если вы используете конденсатор с номинальным напряжением 25 В. Точно так же никогда не превышайте 16 В для номинала 16 В.

Имеет ли значение напряжение на конденсаторе?

Напряжение на конденсаторе — это не номинал, а то, какому напряжению вы можете подвергнуть конденсатор. Например, если ваш источник напряжения составляет 9 вольт, вы должны выбрать конденсатор, который как минимум вдвое превышает напряжение, 18 вольт или даже 27 вольт, чтобы быть в безопасности.

Абсолютно никакого вреда, так как вы сохраняете значение UF таким же и увеличиваете напряжение.Кроме того, новые конденсаторы меньше по размеру, поэтому ограничение пространства не должно иметь значения.

Рабочие конденсаторы используются для непрерывного регулирования напряжения и тока в обмотках двигателя и поэтому работают в непрерывном режиме. Как правило, они имеют гораздо более низкое значение емкости. … Пусковой конденсатор ни в коем случае нельзя использовать в качестве рабочего конденсатора, потому что он не может выдерживать постоянный ток.

Без конденсатора можно запустить двигатель. Но при запуске приходится вращать ротор вручную. Если вам не нужно вращать вручную, то определенно вам нужно установить конденсатор.

Каковы симптомы неисправного конденсатора?

Неисправный конденсатор переменного тока Контрольный список симптомов Дым или запах гари от внешних компонентов кондиционера. Жужжание вашего кондиционера. Вашему кондиционеру требуется некоторое время, чтобы начать цикл охлаждения после его включения. Система кондиционирования воздуха отключается наугад. Другие позиции…

Обычно пусковые конденсаторы для электродвигателей находятся в диапазоне 50–1200 мкФ и рассчитаны на напряжение 110/125, 165, 220/250 или 330 В переменного тока и имеют маркировку, что они работают при частоте 50 Гц. или 60 Гц.В большинстве конденсаторов используется плоский разъем 1/4″ с нажимными клеммами с двумя клеммами на штырь.

A: Эмпирическое правило заключается в том, чтобы на каждые 1000 Вт RMS общей мощности системы вводить 1 фарад емкости. Но нет никакого электронного штрафа за использование максимальных номиналов, и на самом деле многие видят преимущества в 2 или 3 фарадах на 1000 Вт RMS. Чем больше цоколь, тем больше заряда доступно для усилителя, когда он в этом нуждается.

В конечном счете, конденсаторы являются универсальными деталями, поэтому форма, размер, марка и другие основные факторы не особо важны — просто не забудьте получить соответствующее напряжение и микрофарад, и все будет готово.7 сентября 2018 г.

Фактическая стоимость конденсатора может варьироваться от 10 до 100 долларов в зависимости от бренда и модели, а если он одинарного или двойного напряжения, обычно около 40-60 долларов, хотя некоторые производители оригинального оборудования берут до 200 долларов. 22 июля 2019 г.

примерно 20 лет Конденсаторы имеют ограниченный срок службы. Большинство из них рассчитаны примерно на 20 лет, но ряд факторов может привести к их более быстрому износу. 14 января 2018 г.

Перегрев является основной причиной выхода из строя пускового конденсатора.Пусковые конденсаторы не предназначены для рассеивания тепла, связанного с непрерывной работой; они предназначены для того, чтобы оставаться в цепи только на мгновение, пока двигатель запускается. Если пусковой конденсатор останется в цепи слишком долго, он перегреется и выйдет из строя. 2 апреля 2018 г.

В рейтинге микрофарад (мкФ) всегда есть допустимый уровень. Типичный допуск на емкость рабочего конденсатора двигателя для систем отопления, вентиляции и кондиционирования воздуха составляет +/- 6 %. При этом это означает, что конденсатор емкостью 40 мкФ может иметь номинал от 37.от 6 до 42,4 мкФ и по-прежнему считаться проходным конденсатором.

Короче говоря, да — mFd — это то же самое, что и uF, что также совпадает с символом «µ», как видно из «µF». Технически «mfd» означает «миллиФарад», а «uF» означает «микроФарад», который на порядок меньше. 14 ноября 2012 г.

Примеры: Конденсатор емкостью десять микрофарад записывается как 10 мкФ или 10 мкФ. Конденсатор на сто нанофарад записывается как 100 нФ или просто 100 н. Он может быть помечен как 0,1 (что означает 0,1 мкФ, что составляет 100 нФ).Или он может быть помечен цифрой 104, что означает 10 и четыре нуля: 100000 пФ, что равно 100 нФ. 30 июля 2012 г.

С помощью мультиметра измерьте напряжение на выводах конденсатора. Напряжение должно быть около 9 вольт. Напряжение быстро разряжается до 0 В, потому что конденсатор разряжается через мультиметр. Если конденсатор не удерживает это напряжение, он неисправен и должен быть заменен.

Сокращенные формы микрофарад включают pF, mmfd, MMFD, MMF, uuF и PF. пФ — это одна миллионная мкФ.Между пФ и мкФ находится нФ, который составляет одну тысячу мкФ.

Конденсатор с десятичным знаком обычно измеряется в мкФ. Например: 0,47 = 0,47 мкФ = 470 нФ. Буква на конденсаторе обозначает допуск. J = +/- 5 % K = +/- 10 %

Если это подходит для использования пускового или рабочего конденсатора, нет положительного или отрицательного, обе клеммы одинаковы. 5 марта 2010 г.

Конденсаторы широко используются в электронных схемах для блокировки постоянного тока и пропускания переменного тока.В сетях аналоговых фильтров они сглаживают выходной сигнал источников питания. В резонансных схемах они настраивают радиоприемники на определенные частоты.

Обычно они маркируются полосой на катодной стороне конденсатора, обозначающей отрицательный вывод, но есть некоторые исключения. Это отличается от типичного схематического символа с положительной или анодной маркировкой! 23 февраля 2017 г.

Использование конденсатора неправильного номинала или конденсатора низкого качества может отрицательно сказаться на работе двигателя, компрессора или всей системы HVAC.Конденсатор используется для питания обмотки второй фазы двигателя. …

При коротком замыкании конденсатора может сгореть обмотка в двигателе. Когда конденсатор изнашивается или открывается, двигатель имеет плохой пусковой момент. Плохой пусковой момент может помешать пуску двигателя, что обычно приводит к отключению из-за перегрузок.

Рабочий конденсатор используется для непрерывной регулировки тока или фазового сдвига в обмотках двигателя с целью оптимизации крутящего момента и КПД двигателя.Поскольку он предназначен для непрерывной работы, он имеет гораздо более низкую частоту отказов, чем пусковой конденсатор.

В силовых электронных схемах электролитические конденсаторы подвергаются воздействию высоких температур и высоких пульсаций тока. Когда через конденсатор протекают токи зарядки и разрядки, потери возникают из-за омического сопротивления, что вызывает повышение температуры. 8 июля 2014 г.

Конденсаторы — это устройства, которые хранят электрическую энергию в виде электрического заряда, накопленного на их пластинах.Когда конденсатор подключен к источнику питания, он накапливает энергию, которая может высвобождаться при отключении конденсатора от источника зарядки, и в этом отношении они аналогичны батареям.

Основной единицей измерения емкости является фарад (Ф). Это значение слишком велико для обычных схем, поэтому бытовые конденсаторы маркируются одной из следующих единиц: 1 мкФ, мкФ или мФ = 1 микрофарад = 10-6 фарад. (Осторожно — в других контекстах мФ — это официальное сокращение для миллифарад или 10-3 фарад.)

Приведенная ниже таблица преобразования конденсаторов показывает эквиваленты между мкФ, нФ и пФ в удобном для использования формате таблицы. … Таблица преобразования конденсаторов. Таблица преобразования емкости конденсатора пФ в нФ, мк в нФ и т. д. . микрофарад (мкФ) Нанофарад (нФ) Пикофарад (пФ) 0,000001 0,001 1 0,00001 0,01 10 0,0001 0,1 100 6 дополнительных рядов

Следовательно, с увеличением площади пластин емкость увеличивается. Емкость прямо пропорциональна электростатическому силовому полю между пластинами.Это поле сильнее, когда пластины расположены ближе друг к другу. Следовательно, при уменьшении расстояния между пластинами емкость увеличивается. 7 июня 2017 г.

Максимальное напряжение. У каждого конденсатора есть максимальное напряжение, которое он может выдержать. Иначе он взорвется! Вы найдете максимальное напряжение от 1,5 В до 100 В. Эквивалентное последовательное сопротивление (ESR). Как и любой другой физический материал, выводы конденсатора имеют очень небольшое сопротивление.

В общем, вы можете увеличить значение емкости на 100 % по сравнению с исходным значением емкости.Например, при замене электролитического конденсатора 10 мФд в блоке питания радиоприемника можно использовать замену на 20 мФд или 22 мФд. Точно так же вы можете заменить 20 на 33.

Если у вас есть конденсатор, на котором напечатано не что иное, как трехзначное число, третья цифра представляет собой количество нулей, которое нужно добавить к концу первых двух цифр. . Полученное число и есть емкость в пФ. Например, 101 соответствует 100 пФ: за цифрой 10 следует один дополнительный ноль.

Простой ответ заключается в том, что 440 просто лучше сконструирован и при необходимости может работать с более высоким напряжением. … Оба выполняли бы одну и ту же работу, если бы использовались для питания лампочки, но при использовании с более высоким напряжением провод с номинальным напряжением 300 В выйдет из строя. То же самое относится к конденсатору, рассчитанному на 370 вольт. 11 августа 2016 г.

Если конденсатор неисправен, вентилятор все еще получает питание, но поскольку пусковая катушка повреждена, она не может развить достаточный крутящий момент для запуска вентилятора. Однако вы можете запустить вентилятор самостоятельно, нажав на него, и он будет продолжать работать.… Это звук двигателя, который пытается запуститься, но ему не хватает мощности.

Проверка конденсатора аналоговым мультиметром Убедитесь, что предполагаемый конденсатор полностью разряжен. Возьмите AVO-метр. Выберите аналоговый измеритель на Омах (всегда выбирайте более высокий диапазон Ом). Подсоедините измерительные провода к клеммам конденсатора. Примечание. Чтение и сравнение со следующими результатами. Другие элементы…

Слишком маленькая емкость также приводит к снижению крутящего момента, а также может вызвать перегрев двигателя из-за вынужденной работы при слишком высоком скольжении (грубо говоря, эффективность асинхронного двигателя переменного тока снижается со 100% на процент скольжения) и, конечно же, если емкость действительно слишком низкая, то двигатель даже не запустится, … 27 мая 2017 г.

Могу ли я использовать кондиционер с неисправным конденсатором?

Распространенная проблема с кондиционером в долине Сакраменто

Каждую весну и лето мы получаем много телефонных звонков от клиентов, говорящих, что их кондиционер не работает.Большая часть этих звонков связана с общим ремонтом. У них вышел из строя конденсатор. Если ваш техник сказал вам, что ваш конденсатор переменного тока неисправен, это определенно один из тех элементов, которые вы захотите заменить. И я собираюсь рассказать вам, почему в этом посте.

Справедливое предупреждение

Я хочу честно предупредить всех, кто читает это. Если вы читаете это с намерением заменить собственный конденсатор, то они несут гораздо большее напряжение, чем типичные 240 вольт, которые питают кондиционер.Конденсаторы могут и будут бить вас током даже при отключении питания.

Возможны серьезные травмы и смерть, так как высокое напряжение плохо сочетается с человеческим телом. Таким образом, эта запись в блоге не предназначена для того, чтобы научить кого-либо, как устанавливать или заменять конденсатор. Есть и другие создатели YouTube, которые объяснят вам это. Я рекомендую, чтобы этим ремонтом занимался настоящий специалист по HVAC, так как этот человек знает, как правильно разрядить конденсатор, чтобы никто не пострадал.

Что такое конденсатор?

Конденсатор — это ведро для хранения электронов, которое постоянно отдает себя мотору, который он поддерживает.И они не делают их, как раньше! Конденсаторы, изготовленные в 60-х, 70-х и 80-х годах, были рассчитаны на долгий срок службы. Как технический специалист, я до сих пор сталкиваюсь с кондиционерами последних моделей и поражаюсь, что их конденсаторы до сих пор работают нормально.

Это неслыханно в наши дни. Конденсаторы, производимые сегодня, обычно рассчитаны на срок службы от пяти до десяти лет. Определенно, некоторые марки конденсаторов сделаны лучше, чем другие, и ваш специалист по HVAC должен найти эти хорошие марки и использовать их в интересах вас, клиента.

Разочарования

Я видел кепки, которые прослужили всего два года! Я знаю некоторые марки кондиционеров, которые устанавливаются совершенно новыми, а через два-три года мы меняем конденсатор. Затем выходит компания HVAC и заменяет их дешевым или менее проверенным брендом, и он сдается в короткие сроки без гарантии на товар. Так что клиент должен купить еще один. Это расстраивает клиента, но не компанию, занимающуюся HVAC. Они продолжают взимать 200 долларов +, чтобы ваш кондиционер работал раз в два года.

Мы используем конденсаторы марки MARS, потому что они сделаны в Америке, и я лично считаю, что они служат дольше, чем другие. Есть несколько других брендов, которые можно использовать, но мы не переключаемся и не используем эти другие бренды только потому, что оказались рядом с магазином товаров для отопления, вентиляции и кондиционирования воздуха, в котором продаются более дешевые конденсаторы.

Мертвая раздача

Большинство двигателей вашего кондиционера не могут работать без хорошего конденсатора. Как я уже сказал, они поддерживают эти двигатели. Они помогают двигателю запускаться и работать эффективно.Некоторые люди подошли к своему кондиционеру и заметили, что вентилятор не вращается, как должно быть. Таким образом, они берут палку или что-то еще, чтобы засунуть кожух вентилятора и пытаются вручную заставить лопасть вентилятора начать вращаться. И это работает сейчас! Это классический признак того, что конденсатор для этого двигателя вентилятора неисправен, и хороший пример для вас, который демонстрирует, почему эти двигатели не могут запускаться и эффективно работать без хорошего конденсатора.

И мы не можем просто поставить туда любой старый конденсатор, потому что он должен быть именно того размера, который рекомендует производитель.Если это не так, двигатель может запуститься, но будет работать неуравновешенно. Это вызывает неравномерное магнитное поле вокруг двигателя, что может сделать двигатель шумным, заставить его работать с большей нагрузкой (увеличивая стоимость его эксплуатации) или просто привести к полному сгоранию двигателя.

Другие осложняющие факторы

Существуют различия между типичным конденсатором двойного действия, который обычно входит в комплект поставки переменного тока, и пусковым конденсатором, который может быть добавлен в вашу систему либо производителем, либо техническим специалистом у вас дома.Я объясню их в другом посте в блоге и видео, когда сделаю их позже.

Но для целей этого блога я хотел бы ответить на вопрос, недавно заданный моим лучшим другом Мэттом. На самом деле это отличный вопрос, на который можно ответить другим людям.

Если ваш конденсатор вышел из строя, не пытайтесь запустить эту часть системы. Это только нанесет больше вреда системе, что может вынудить вас заменить более крупную и дорогую деталь или всю систему целиком. Так что просто будьте терпеливы.Надеюсь, у вашего техника уже есть такой на грузовике. Обычно они будут.

Будьте осторожны

Некоторые из вас, ребята, меняют их самостоятельно, будьте осторожны. Конденсаторы несут большую мощность и ударят, прежде чем вы это заметите. Итак, это только мое последнее предупреждение для вас, мастеров своими руками, если вы попытаетесь выполнить этот ремонт самостоятельно.

Если вы покупаете эти детали в Интернете из-за цены, они могут быть дешевле, но это ничто по сравнению с травмой или возможной поломкой более дорогой детали из-за того, что вы неправильно ее подключили.Если вы платите среднюю цену от 100 до 300 долларов за конденсатор у вашего техника (в зависимости от того, в какой части страны вы находитесь), это потому, что вы платите этой компании за то, чтобы у нее был правильный конденсатор. грузовик и установить его прямо сейчас для вас.

Спасибо, что пришли, увидимся в следующем посте.

Наконечники конденсаторов для реставрации старинных ламповых радиоприемников

Наконечники конденсаторов для реставраций старинных ламповых радиоприемников

Азбука конденсаторов — Советы по конденсаторам для ламповых радиоприемников

КОНДЕНСАТОРНЫЕ СОВЕТЫ для начинающих.Если вы новичок в восстановлении старинные ламповые радиоприемники вот некоторые полезные КОНДЕНСАТОРНЫЕ СОВЕТЫ. Как выбрать конденсаторы и установить их в ламповые радиоприемники объясняется в нетехнической язык. Мы надеемся, что вы найдете этот совет полезным при ремонте и реставрации старинных радиоприемников.

Советы по конденсаторам (для начинающих) :

Ламповый радиоприемник КОНДЕНСАТОР Основы


  • Для работы винтажного лампового радиоприемника требуется как постоянный (DC), так и переменный ток (AC).Конденсаторы пропускают переменный ток, блокируя постоянный ток. Конденсаторы используются для блокировки, пропускания, фильтрации и настройки различных токов в вашем радиоприемнике.
    • Пусть вас не смущает терминология. «Конденсатор» — это просто старомодное название «конденсатора». Если вы не лучший орфограф, конденсатор, конденсатор, конденсатор, конденсатор, конденсатор и конденсатор тоже одно и то же.
    • Конденсаторы имеют значение емкости и номинальное напряжение. Значение емкости является мерой того, сколько электрического заряда может хранить конденсатор.Номинальное напряжение — это максимальное напряжение, которое конденсатор может выдержать без разрушения. Иногда это обозначается как WVDC (рабочее напряжение постоянного тока).
    • В вашем старом ламповом радио используются 4 типа конденсаторов: переменные (настроечные), слюдяные, бумажные и электролитические (фильтрующие). При восстановлении старинного радио вы замените бумажные и электролитические конденсаторы, но не переменные и слюдяные конденсаторы.
    • В списках запасных частей и схемах радиооборудования бумажные и электролитические конденсаторы обычно обозначаются в микрофарадах.Краткие формы для микрофарад включают mfd, MFD, MF, UF и uF. Слюдяные конденсаторы в ламповом радиоприемнике будут иметь более низкие значения емкости, чем бумажные и электролитические конденсаторы. Слюды выражаются в микромикрофарадах (пикофарадах). Краткие формы для микромикрофарад включают mmfd, MMFD, MMF, PF и pF. пФ — это одна миллионная мкФ. Например, слюдяной конденсатор емкостью 500 ммфд (пФ) будет иметь емкость 0,0005 мкфд (мкФ). При чтении схем и покупке конденсаторов иногда нужно иметь возможность конвертировать мкФ в пФ или пФ в мкФ.Для вашего удобства у нас есть Конденсатор мкФ-нФ-пФ. на которые вы можете ссылаться. Вы можете захотеть прикрепить эту диаграмму преобразования к своему рабочему столу.
    • Как правило, если емкость конденсатора в вашем винтажном ламповом радиоприемнике меньше 0,001 мкФ, вероятно, это слюдяной конденсатор. Если он находится в диапазоне от 0,001 мкФ до 1,0 мкФ, вероятно, это бумажный конденсатор, а если более 1 мкФ, вероятно, это электролитический конденсатор.
    • По размеру электролиты являются самыми большими конденсаторами, и в большинстве ламповых радиоприемников их 2 или 3.Оригинальные электролитические конденсаторы обычно имеют размер рулона четвертаков или больше. В старых комплектах переменного тока они обычно заключаются в алюминиевый корпус и устанавливаются сверху шасси. В легких комплектах AC/DC 1950-х годов они довольно часто находятся под шасси и могут иметь картонный футляр.
    • Оригинальные бумажные конденсаторы в вашем радио, скорее всего, будут в трубчатом корпусе из коричневой бумаги (иногда покрытые воском). Обычно они имеют длину от 1 до 1 1/2 дюйма и диаметр от 1/4 до 1/2 дюйма.
    • Слюдяные конденсаторы
    • бывают разных размеров и форм, но наиболее распространенная форма — квадратная или прямоугольная, коричневого цвета с цветными точками (что-то вроде «домино»).
    • Конденсаторы имеют «радиальные» или «аксиальные» выводы. В «радиальном» типе оба вывода выходят с одного конца конденсаторов. У «аксиального» типа на каждом конце конденсатора есть вывод. Оба вида одинаково хороши. Просто убедитесь, что конденсаторы, которые вы заказываете, имеют длинные выводы.
    • На принципиальных схемах плоская сторона символа конденсатора — это положительная (+) сторона, а изогнутая сторона — отрицательная (-) сторона. Положительный конец должен иметь более высокий электрический потенциал (более положительное напряжение). Современные пленочные конденсаторы неполярны, поэтому вам не нужно беспокоиться о полярности при замене старых бумажных колпачков на новые пленочные конденсаторы.
    • Как насчет использования конденсаторов NOS (новые «старые запасы»)? Не рекомендуется использовать на свой страх и риск! По мере старения бумажных и электролитических конденсаторов значения их емкости дрейфуют, они высыхают и становятся негерметичными.Сели бы вы за руль автомобиля 1930-х годов с шинами NOS 70-летней давности?
    • Не тратьте деньги на аудиофильские, компьютерные или танталовые конденсаторы. Конечно, это хорошие конденсаторы, но в вашем старом ламповом радио нет электронной схемы, позволяющей использовать эти дорогие конденсаторы. Единственное отличие, которое вы заметите, это более легкий кошелек.

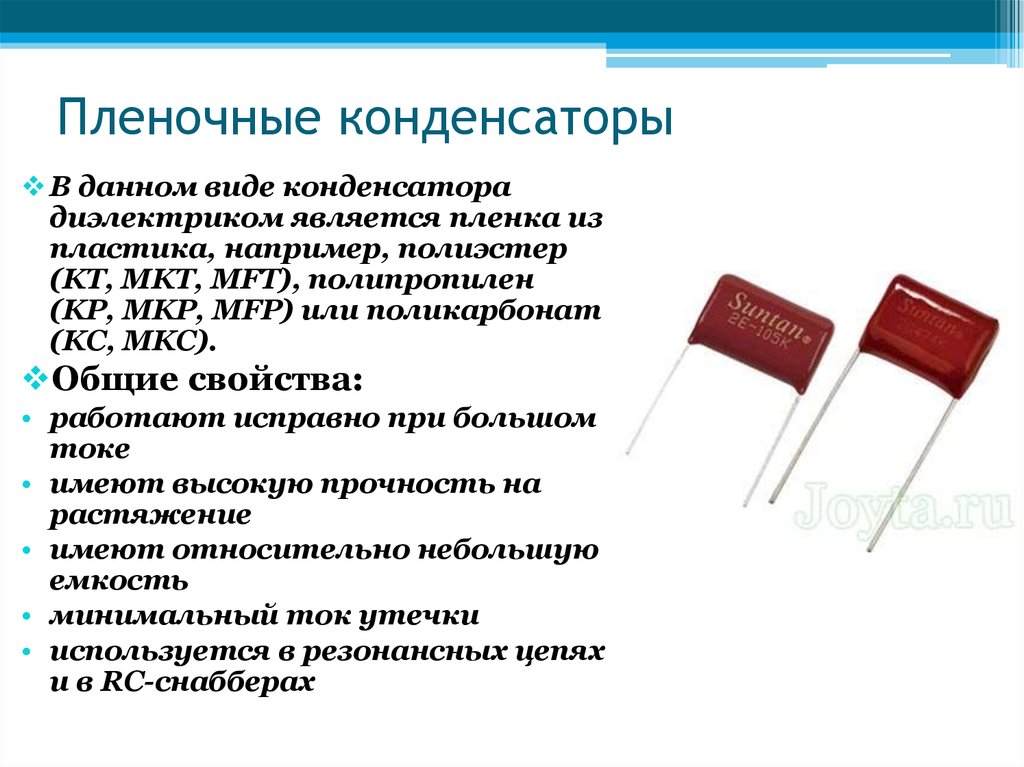

    • Конденсаторы из пластиковой/полиэфирной пленки
    • теперь используются вместо бумажных конденсаторов из-за их меньшего размера, более низкой стоимости и превосходных характеристик.Существует множество вариантов пластиковых/полиэфирных конденсаторов. Хорошие типы пленочных конденсаторов для восстановления ламповых радиоприемников включают металлизированный полиэстер, металлизированный полипропилен, полипропилен с металлической фольгой, полистирол и майлар. Что такое майлар? Майлар — это просто торговое название синтетической пленки, зарегистрированное компанией DuPont под номером
    • .
    • На более высоких частотах полипропилен и полистирол более стабильны, чем полиэстер, поэтому для пленочных конденсаторов менее 0,01 мФд вы можете использовать полипропиленовые или полистирольные конденсаторы , а не полиэфирные конденсаторы.
    • Во что вам обойдется замена конденсаторов в вашем радиоприемнике? Чтобы «перепрошить» типичное ламповое радио, вам понадобятся два или три электролитических конденсатора, один или два защитных конденсатора для подавления помех в линейном фильтре и около дюжины пленочных конденсаторов. Общая стоимость этих деталей должна составлять 15 долларов или меньше.



    Неэлектролитические наконечники КОНДЕНСАТОРОВ

  • При замене старых бумажных/восковых конденсаторов вы не ошибетесь, используя пленочные конденсаторы с более высоким номинальным напряжением, чем бумажные, которые вы заменяете.Например, если вы заменяете бумажный конденсатор на 400 вольт, вы можете использовать пленочный конденсатор на 630 вольт (но не конденсатор на 200 вольт). Пленочный конденсатор с более высоким номинальным напряжением повысит надежность и срок службы лампового радиоприемника.
  • Почему ламповые радиоприемники производились с бумажными конденсаторами на 200, 400 и 600 вольт, если для всех конденсаторов можно было использовать 600 вольт? Две причины стоимость и размер. Раньше конденсаторы были дорогими, поэтому, если бы производитель мог использовать в цепи конденсаторы с более низким напряжением, это могло бы снизить производственные затраты.Кроме того, чем выше напряжение, тем больше размер бумажного конденсатора, поэтому было проще установить бумажные конденсаторы с более низким напряжением. В наши дни пленочные конденсаторы недороги и компактны, поэтому в используются пленочные конденсаторы на 630 вольт, и вы не ошибетесь .
  • Радио схемы и списки деталей иногда не указывают рабочее напряжение неэлектролитических конденсаторов. В целях безопасности используйте пленочный конденсатор на 630 вольт.
  • Старые бумажно-восковые конденсаторы — одна из самых ненадежных частей старого радиоприемника.Не позволяйте «формованным» бумажным конденсаторам обмануть вас. Это всего лишь бумажные конденсаторы в пластиковых корпусах, и они так же ненадежны, как и конденсаторы, покрытые воском. Формованные бумажные кепки продавались под такими торговыми марками, как Bumble Bee, Black Cats, Black Beauty, Pyamid, Goodall и т. д.
  • Современные неэлектролитические конденсаторы, т. е. слюдяные конденсаторы, пленочные конденсаторы, керамические конденсаторы и т. д., неполярны. Это означает, что вам не нужно беспокоиться о том, какой конец подключать при замене старых бумажных конденсаторов на новые пленочные.

  • Типичный старый бумажный конденсатор (вверху) можно заменить либо новым «аксиальным» пленочным конденсатором (в центре)
    , либо новым «радиальным» пленочным конденсатором (внизу). Как вы можете видеть … современные пленочные конденсаторы
    намного меньше, чем старые бумажные конденсаторы, которые они заменяют.


    Как видно выше… новые слюдяные конденсаторы намного меньше, чем старые слюдяные конденсаторы типа «домино».

  • Несмотря на то, что старые бумажные конденсаторы неполярные, они имели черные полосы на одном конце. Черная полоса указывала, на каком конце бумажного конденсатора была металлическая фольга (которая действовала как экран). Конец с металлической фольгой был подключен к земле (или наименьшему напряжению). Цель экрана из фольги состояла в том, чтобы продлить срок службы бумажного конденсатора. При замене этих старых бумажных колпачков новыми пленочными конденсаторами вам не нужно беспокоиться о том, какой конец идет к стороне с самым низким напряжением. Иногда вы можете услышать, как кто-то утверждает, что неполярные пленочные колпачки должны быть установлены в определенном направлении, чтобы правильно работать в старом старинном радио… это будет верно только для тех, у кого исключительное воображение…. «эффект плацебо».
  • При замене бумажных конденсаторов пленочными имейте в виду, что значениями емкости «легко угодить». Значение мкФ не обязательно должно быть точно таким же. Например; при замене конденсатора на 0,04 мкФ можно использовать конденсатор на 0,04 мкФ.039 мкФ; при замене 0,008 мкФ вы можете использовать 0,0082 мкФ. Эти замены практически идентичны. Если у вас +/- 10%, вы полностью соответствуете заводским спецификациям вашего радиоприемника. (Просто убедитесь, что рабочее напряжение нового конденсатора равно или больше, чем у исходного бумажного конденсатора)
  • Наконечники для электролитических конденсаторов

  • Электролитические конденсаторы часто называют «фильтрующими конденсаторами». Электролитические конденсаторы помогают преобразовывать (фильтровать) мощность переменного тока (переменного тока) в напряжение постоянного тока (постоянного тока), которое необходимо для работы ваших радиоламп.
  • По размеру электролиты являются самыми большими конденсаторами. В более старых телевизорах они обычно заключены в алюминиевый корпус (баночный тип) и устанавливаются сверху шасси. Если они не на верхней части шасси, вы найдете их под шасси.

  • Современные технологии производства значительно уменьшили размер электролитических конденсаторов.

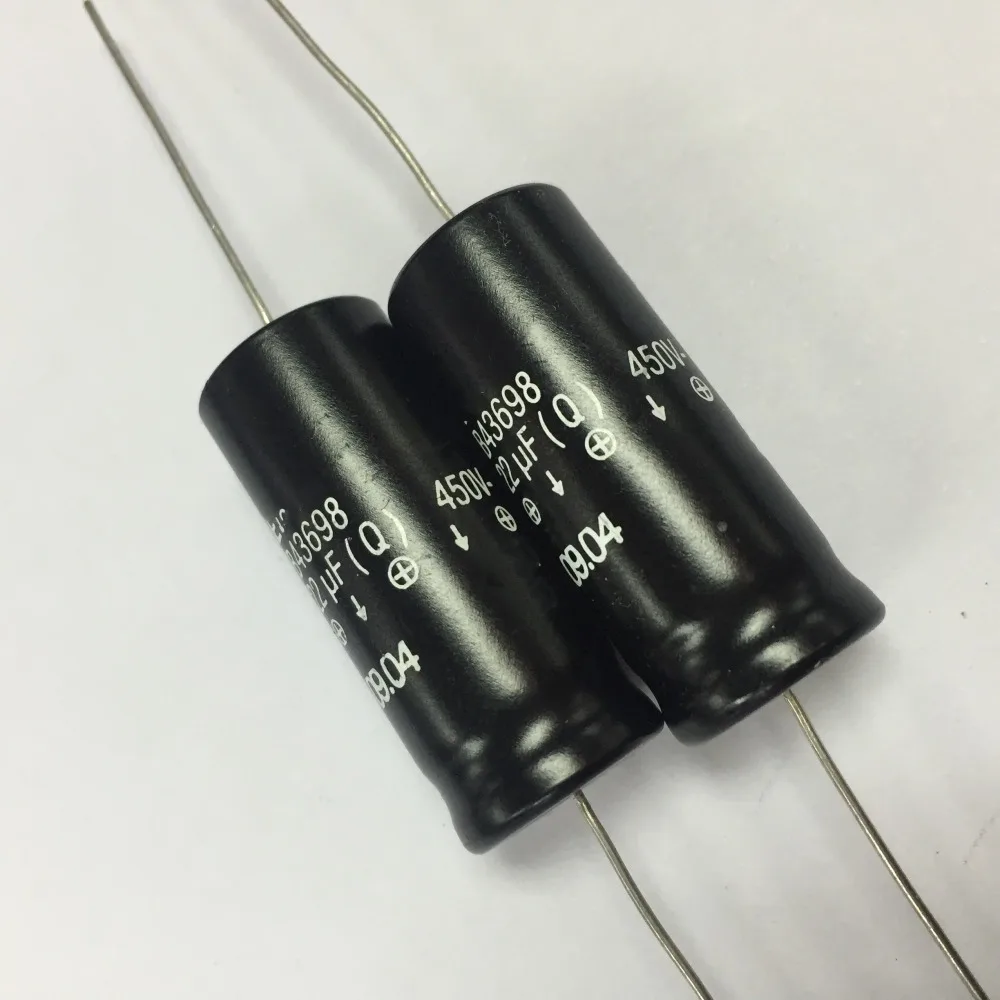

    Новый аксиальный электролитический конденсатор (вверху) и старый баночный конденсатор для поверхностного монтажа (внизу) имеют емкость 40 мкФ, 450 В.

    Раньше конденсаторы
  • были намного больше и дороже, чем сегодня. Для экономии места и стоимости использовались «многосекционные» электролиты. Это просто два, три или четыре конденсатора в одном корпусе. Вы заметите только одно соединение/провод заземления (обычно «черный» провод), так как все колпачки имеют это заземление. Эти «многосекционные» колпачки можно заменить одинарными электролитическими. Современные электролиты компактны и легко помещаются под шасси.Вы должны оставить старый конденсатор на шасси для оригинального внешнего вида. Только не забудьте его отключить.


    Благодаря компактному размеру три новых конденсатора Ecaps (справа) можно легко установить под шасси
    для замены старого многосекционного (3 в 1) электролитического конденсатора для поверхностного монтажа.

  • Электролитические конденсаторы усердно работают и, вероятно, являются самой ненадежной частью старинного радиоприемника.По мере того, как они изнашиваются (или просто стареют), вы получаете этот знаменитый «ламповый радио-гул». Да, в большинстве случаев это плохие фильтрующие конденсаторы, которые являются причиной этого гула. ВНИМАНИЕ! Если у вас ламповое радио гудит: «Выключи и не пользуйся». Плохие электролиты вредны не только для ушей; они сильно воздействуют на лампы, трансформаторы и другие части вашего радиоприемника. Конденсаторы дешевы. Лампы и другие детали могут быть дорогими, и их трудно найти.
  • Электролитические конденсаторы имеют номинальное «рабочее напряжение» (WV), то есть напряжение, которое они могут выдерживать в течение ограниченного периода времени.Никогда не используйте Ecap с рабочим напряжением, равным или близким к фактическому напряжению в цепи. Это напрашивается на неприятности. У вашего автомобиля есть максимальное число оборотов в минуту, при которых двигатель может работать….если максимальное число оборотов составляет 6000 оборотов в минуту….как долго будет работать двигатель, если вы поставите автомобиль на парковку и будете поддерживать обороты двигателя на уровне 6000 оборотов в минуту…да , недолго. Электролитический конденсатор должен работать не более чем на 3/4 его максимального рабочего напряжения . Это продлит срок службы конденсатора и обеспечит некоторый запас прочности на случай неожиданных скачков напряжения.Чем выше V, при котором работает Ecap, по отношению к максимальному рабочему напряжению, тем короче будет срок службы Ecap. Никогда не заменяйте электролит электролитом с более низким номинальным напряжением, чем у оригинального Ecap.
  • Как и в случае с бумажными конденсаторами, значение емкости электролитического конденсатора «легко угодить», и точная замена мкФ не требуется. Например, вы можете заменить 15 мкФ на 16 мкФ или заменить 80 мкФ на 82 мкФ. Если вы не можете найти близкую замену, лучше использовать более высокое значение мкФ, чем более низкое.
  • Старое «эмпирическое правило» при замене электролитических конденсаторов заключается в том, что размер мкФ не должен превышать более чем на 80 % (или на 20 % меньше) размера «исходного» мкФ. Если вы замените E-cap на тот, у которого слишком высокий MFD, напряжение постоянного тока будет выше, чем требуется, и ваши трубки и другие детали будут изнашиваться быстрее. Если вы используете слишком низкий размер мкФ, ваше радио будет гудеть.
  • Внимание! У электролитов есть отрицательный и положительный конец. Если вы установите электролит, перепутав полярность, не только радио не будет работать, электролитический конденсатор может взорваться.Все современные электролитические конденсаторы, которые продает JustRadios, отмечены стрелками (с отрицательными знаками). Эта стрелка с отрицательными знаками указывает на отрицательный конец электролитического конденсатора.

  • Стрелка с отрицательными знаками в нем …. указывает на отрицательный конец электролитического конденсатора.

  • Как правило, переменный ток (ламповые радиоприемники с силовыми трансформаторами) могут использовать электролиты на 450 вольт, в то время как легкие ламповые радиоприемники переменного / постоянного тока могут использовать фильтрующие конденсаторы на 160 вольт.Однако есть исключения, поэтому всегда лучше обратиться к схеме.
  • Срок годности электролитических конденсаторов
  • составляет пару лет, поэтому убедитесь, что вы покупаете «свежие» электролиты (а не новые «старые запасы») . Купили бы вы черствый хлеб, если бы в наличии был свежий?
  • Электролитические конденсаторы следует хранить при температуре от 5 до 35 градусов C (от 40 до 95 градусов F) и в условиях отсутствия влаги (относительная влажность менее 60), чтобы продлить срок хранения.
  • Не кладите ламповый радиоприемник на хранение после того, как восстановили электричество. Раз в месяц пусть радио поет полчаса или около того. Это предотвратит высыхание электролитических конденсаторов.
  • Советы по установке КОНДЕНСАТОРА
  • При восстановлении старинного радиоприемника стандартной практикой является замена некоторых конденсаторов радиоприемника. Это известно как «перепрошивка» радио. Старое радио может работать с родными колпачками, но как долго?? .и насколько безопасно?? Если магнитолу продают с гарантией или дарят кому-то, следует «перепрошить» магнитолу.
  • Вы захотите заменить все бумажные и электролитические конденсаторы. Однако «не заменяйте слюдяные конденсаторы», если ваш радиоприемник был произведен в США или Канаде. Слюдяные конденсаторы , используемые в американских и канадских радиоприемниках, очень редко выходят из строя, и если их заменить, это нарушит настройку радиоприемника. Замена слюдяных конденсаторов принесет больше вреда, чем пользы. Заменяйте слюду только в том случае, если вы уверены, что она плохая (что случается редко).

  • Обновление обсуждения слюдяных конденсаторов: как член AVRS (Австралийского общества винтажных радиостанций) я получаю информационный бюллетень AVRS. Поскольку у многих моих клиентов никогда не было проблем со слюдяными конденсаторами, я был удивлен и озадачен, прочитав в информационном бюллетене AVRS совет «Слюдяные конденсаторы, подключенные к высокому напряжению, должны быть заменены» . Я спросил об этом Уорвика Вудса (нынешнего президента AVRS).Уорвик был достаточно любезен, чтобы ответить с приведенной ниже информацией.

    Привет Дэйв,
    Текст был такой:
    «При восстановлении лампового радиоприемника обработайте все подключенные слюдяные конденсаторы. к высоким напряжениям, например, между анодами и землей, как потенциальные неисправности и замените их новым компонентом слюды из магазина компонентов AVRS».
    Многие из слюдяных конденсаторов австралийского бренда Simplex выпускались в 1940-х годах. и 50-е страдают от миграции серебра через слюду, и кажется, что это связано с пористостью слюды, использовавшейся в то время.Если снаружи молдинг поврежден или пропускает влагу, тогда неисправность ускоренный. Когда серебро проникает сквозь слюду, маленькие «усы» с обеих сторон соприкасаются и могут быть снесены (если достаточное напряжение или ток), что приводит к прерывистому треск и другие неисправности, если высокое напряжение попадает в места где его быть не должно.
    Режим отказа возникает только тогда, когда одна сторона конденсатора подключена к высокое напряжение, а другое к точке с низким потенциалом или земле.
    Как правило, к ним нужно относиться с подозрением и быть начеку. безопасная сторона, заменена.
    Я слышал, как некоторые реставраторы из США говорили: «Я никогда не менял Слюда в моей жизни», и, хотя это может быть преувеличением, я обнаружил, что довольно старые слюдяные колпачки американского производства, кажется, не страдают от тех же проблем, что и наши собственные. Возможно, они использовали другой сорт слюды в своих строительство.
    Погружные типы, которые мы приобретаем у вас, не вызывают никаких проблем.
    С уважением,
    Warwick
    ноябрь 2014

    После прочтения вышеизложенного загадка была раскрыта. Я заметил, что иностранные покупатели гораздо чаще заказывают слюдяные конденсаторы, чем американские. Необходимость замены слюдяных конденсаторов должна зависеть от качества исходного слюдяного конденсатора. Ламповые радиоприемники, сделанные в США и Канаде, в которых использовались высококачественные слюдяные конденсаторы, редко выходят из строя, тогда как слюдяные конденсаторы, используемые в австралийских, британских и других зарубежных радиоприемниках, должно быть, были «не такими уж хорошими». замены.

  • Керамические конденсаторы тоже очень редко выходят из строя. Не заменяйте керамические дисковые конденсаторы, если вы не уверены, что один из них вышел из строя. Также существуют различные типы керамических конденсаторов с разными эксплуатационными свойствами. Если керамический конденсатор относится к типу «общего назначения / температуростойкий», его обычно можно заменить слюдяным или пленочным конденсатором … но «температурно-компенсирующие типы» керамических колпачков следует заменить на конденсаторы того же типа.
  • В некоторых радиоприемниках используются так называемые конденсаторы «сетевого фильтра».Эти конденсаторы подключаются к линии электропередачи вашего радиоприемника и / или идут от вашей линии электропередач к земле. При замене этих конденсаторов следует использовать специальные безопасные конденсаторы переменного тока . Эти специальные конденсаторы улучшат безопасность, производительность и надежность вашей радиостанции. Если вы хотите узнать больше об этих «безопасных конденсаторах», в нижней части этой страницы есть ссылка на «Азбуку безопасных конденсаторов».
  • Получите схему (и список деталей) перед тем, как приступить к подведению итогов.Часто невозможно прочитать значения, указанные на оригинальных конденсаторах. Кроме того, если радио было отремонтировано когда-то в прошлом, есть большая вероятность, что кто-то вставил конденсаторы неправильного размера, просто чтобы радио заработало. Без схемы будешь гадать.
  • Перед заменой конденсаторов проверьте резисторы всех радиоприемников. Поскольку вы будете заменять конденсаторы, вам следует отрезать один провод от всех бумажных и электролитических конденсаторов. Также снимите все трубки. Эти шаги помогут предотвратить ложные показания сопротивления.В большинстве случаев резисторы можно измерить в цепи, не удаляя их. Все резисторы, не соответствующие техническим требованиям, должны быть заменены . Когда дело доходит до ламповой электроники… «все резисторы не одинаковы». Почти все типы резисторов, выпускаемые в настоящее время, изготавливаются с корпусами «малых» или «нормальных» размеров. Резисторы с малым корпусом имеют более низкое рабочее напряжение, чем резисторы с большим «нормальным» размером корпуса. Обычные и более дешевые резисторы с «маленьким» корпусом (которые почти всегда рассчитаны на напряжение менее 350 вольт) подходят для большинства транзисторных радиостанций…. но они не могут работать с напряжением 350 В, которое обычно требуется для ламповых радиоприемников. Резисторы с малым корпусом дешевле для производителя и стоят дешевле, чем резисторы с «обычным» корпусом. Amazon и веб-сайты, которые рекламируют их, имеют самые низкие цены.Как говорится, «вы получаете то, за что платите». Подробнее о резисторах для ламповой электроники .
  • Совет по выбору размера резистора. Не дайте себя обмануть резисторами, размер которых указан на схеме или в перечне деталей как M . Много лет назад некоторые производители использовали M, а не K для обозначения 1000. Например, если вы видите резистор, указанный как 50M, это, вероятно, 50K (50 000 Ом, как мы указываем размеры в наши дни). Изучите цветные полосы резисторов, чтобы подтвердить размер, если вы не уверены, что производитель использовал M, а не K.
  • Положить термоусадочная (спагетти) трубка на поводке конденсаторы и резисторы перед тем, как впаять их в схему. Это поможет предотвратить опасные шорты. Если вам нужно немного тепла термоусадочные трубки, просто «дайте нам знать», и мы будем рады добавить их к вашим заказ конденсатора бесплатно.
  • Всегда проверяйте конденсатор перед его установкой.Хотя это очень редко, каждый раз в голубую луну новый конденсатор будет неисправным или не соответствует техническим требованиям. Потратив десять секунд на проверку конденсатора, вы сэкономите часы на устранении неполадок… только чтобы узнать, что вы случайно установили совершенно новый «плохой» конденсатор.
  • Если вам требуется более высокое значение мкФ, чем то, что доступно у вашего продавца, вы можете подключить пару конденсаторов параллельно (бок о бок). Например, если вам нужно 200 мкФ на 450 вольт, вы можете соединить два конденсатора по 100 мкФ / 450 вольт параллельно, и вы получите 200 мкФ на 450 вольт.Вы сохранили напряжение одинаковым при удвоении мкФ.
  • Теоретически последовательное соединение конденсаторов (впритык) должно привести к более высокому рабочему напряжению. Например, «теоретически» два последовательно соединенных конденсатора по 100 мкФ на 450 вольт должны дать вам 50 мкФ на 900 вольт (удвоение напряжения и половина мкФ)… однако последовательное соединение конденсаторов не рекомендуется (& пустоты наша гарантия), потому что при последовательном соединении один конденсатор обычно получает большее напряжение, чем другой.Это связано с тем, что сопротивления утечки двух конденсаторов редко бывают одинаковыми, и конденсатор с более высоким сопротивлением получает большую долю напряжения (что часто приводит к выходу из строя последовательно соединенного конденсатора).
  • Не забывайте всегда работать безопасно. Высокое напряжение, хранящееся в больших конденсаторах, может убить! Если в последние недели включалось радио, некоторые конденсаторы (особенно электролитические конденсаторы) могут иметь смертельный заряд напряжения.Перед работой с этими конденсаторами их следует полностью разрядить. Это может быть достигнуто путем (перемычки) соединения двух концов рассматриваемого конденсатора с резистором высокой мощности 1000 Ом через изолированные зажимы и провода.
  • И последнее, но не менее важное: где можно купить нужные размеры и нужные типы конденсаторов? восстановить ламповое радио? Вы нашли правильное место. Мы Дэйв и Бэбилин Кантелон. Мы специализируемся на конденсаторах для винтажных ламповых радиоприемников.Получил ламповый радио конденсатор вопрос. напишите нам по адресу [email protected] Как поставить конденсатор заказвот наш Бланк заказа конденсатора. .
  • О нас

    : Мы Дэйв и Бэбилин Кантелон и такие же, как вы, мы (ну, по крайней мере, один из нас) любим восстанавливать старые ламповые радиоприемники. Мы также активны в ряде винтажных радиоклубов (AWA, MARC, IARC, LVRC, OVRA, OVRC, CVRS) как к северу, так и к югу от границы США и Канады.Проверьте наши радио ссылки страницу, если вы хотите найти радиоклуб, в который можно вступить. Если вы ремонтируете или восстанавливаете старые ламповые радиоприемники, как вы знаете, может быть трудно найти правильные высоковольтные конденсаторы, конденсаторы с правильными значениями емкости … конденсаторы с высоким рабочим напряжением и конденсаторы с длинными выводами для ручной разводки. Мы верим, что вы найдете наша линейка конденсаторов полезна при ремонте и реставрации старинных ламповых радиоприемников

    Dave and Babylyn Cantelon, 6 Ferncrest Gate, Скарборо, Онтарио, Канада, M1W_1C2

    Бесплатная доставка авиапочтой по всему миру для всех комплектов конденсаторов и КОМПЛЕКТ резисторов

    Конденсаторы для ламповых радиоприемников

    :

    горячий Комплекты конденсаторов для ламповых радиоприемников

    металлизированные полипропиленовые конденсаторы — 630% и 1000 вольт Осевые Трубчатые трубчаты
    Металлизированные полиэфирные пленочные конденсаторы — 630 вольт и 1000 вольт Осевые Трубчатые каналы
    Металлизированные полиэфирные пленочные конденсаторы — 6000 вольт Осевые Трубчатые каналы
    Металлообразные полипропиленовые конденсаторы — 630 вольт Оранжевые провалы
    Металлизированные полиэфирные пленочные конденсаторы — 630 Вольт Апельсиновые провалы
    Металлизированные полипропиленовые конденсаторы- 1600 Вольт Оранжевые провалы
    Серебряные складки 4 — 500 вольт
    Mylar Polyesties Polyesties. Керамические дисковые конденсаторы — 1600 Вольт
    Высоковольтные электролитические конденсаторы — Радиальные выводы
    Высоковольтные электролитические конденсаторы — Осевые выводы
    Односекционные Банка Электролитические конденсаторы — 500 Вольт
    Двухсекционные Банка Электролитические конденсаторы — 500 Вольт 905 Конденсаторы
    90 352 X1/Y2 Диск Защитные конденсаторы — 250 В перем. тока
    Y2 Пленочные Защитные / помехоподавляющие конденсаторы — 250 В перем.
    РЕЗИСТОРЫ для ламповых радиоприемников
    Резистор $ Прайс-лист
    Резистор КОМПЛЕКТЫ

    Термоусадочная трубка (спагетти)
    Винтаж ламповый радиоприемник Ремни циферблата

    3

    7

    7

    7

    Схемы старинных радиоприемников — JustRadios

    ABC Защитные конденсаторы для ламповых радиоприемников.

    Уведомление об авторских правах: Этот веб-сайт и его содержимое/веб-страницы защищены авторским правом Дэвида Кантелона (JustRadios), 2014 г. Все права защищены.
    Любое распространение или воспроизведение части или всего содержимого в любой форме запрещено, за исключением следующего: вы можете распечатывать или загружать на локальный жесткий диск выдержки только для личного использования. Вы не можете, кроме как с нашего явного письменного разрешения, распространять или использовать контент в коммерческих целях. Вы также не можете передавать или хранить на любом другом веб-сайте или в другой форме электронной поисковой системы.
    Эта страница последний раз обновлялась в июне 2021 года.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    *
