Дефлектор дымохода своими руками: чертежи и расчеты
С тягой проблем быть не может
Дефлектор поворотный готовый к установке
Смысл любой вентиляционной системы заключается в удалении загрязненного воздуха, лишней влаги из помещений, то есть в обеспечении нормальный воздухообмен. Так будет в том случае, если вентиляционный канал функционирует качественно и правильно – тяга в нем отличная. Если и возникают проблемы в этом плане, то зачастую они провоцируются дождем, снегом, ветровыми массами, попадающими в шахту канала.
Размеры дефлектора цаги
| № | внутренний диаметр, мм (d) | высота дефлектора, мм (H) | ширина диффузора, мм (D) | 1 | 120 | 144 | 240 |
| 2 | 140 | 168 | 280 |
| 3 | 200 | 240 | 400 |
| 4 | 400 | 480 | 800 |
| 5 | 500 | 600 | 1000 |

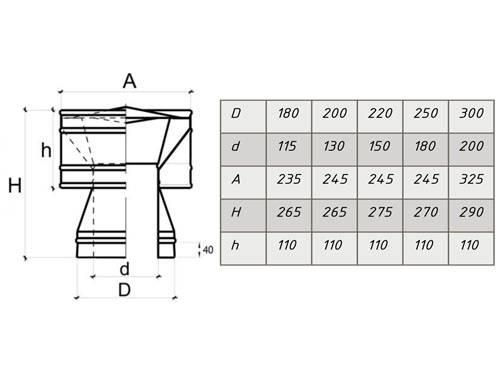

В данной таблице указаны размеры, обозначение которых можно увидеть на следующем изображении: 9000 2 Обозначение размеров дефлектора цаги
Так как не все возможные варианты размеров представлены в таблице, при расчете следует учитывать следующие правила:
- Оптимальной высотой изделия считается та, которая укладывается в интервал от 1,6 до 1,7 от d;
- Ширина диффузора должна составлять от 1,2 до 1,3 d;
- Ширина защитного колпачка от 1,7 до любого удобного значения от d.
Итак, когда расчет сделан, то можно приступать к проектированию. Рисунки для себя лучше делать в большом масштабе.
Если нет опыта работы с металлом, и нет уверенности в правильности всех расчетов, то лучше потренироваться в изготовлении на картоне. Сначала из него вырезаются все детали. И только потом эти детали, как клише, накладываются на лист металла и вырезаются.
Что касается скрепления деталей между собой или отдельных деталей в деталях, то это можно сделать с помощью болтов с гайками или заклепок.
Все операции с металлом лучше производить болгаркой или ножницами по металлу. При этом не забывайте о технике безопасности – работать нужно только в перчатках и защитных очках.
Дефлектор вентиляционный
Н-образная конструкция эффективна в районах с сильным порывистым ветром
Дефлектор вентиляционный любого типа содержит стандартные элементы: 2 стакана, кронштейны для крышки и патрубок. Внешнее стекло расширяется книзу, а нижнее ровное.
Цилиндры ставятся друг на друга, сверху крепится крышка. В верхней части каждого цилиндра расположены кольцеобразные дефлекторы, изменяющие направление движения воздуха в вентиляционном дефлекторе любого размера.
Отбойники установлены таким образом, что ветер на улице создает подсос через промежутки между кольцами и ускоряет удаление газов из вентиляции.
Устройство вентиляционного дефлектора таково, что при направлении ветра снизу механизм работает хуже: отражаясь от крышки, он направляется в сторону газов, уходящих в верхнее отверстие. Любой тип вентиляционных дефлекторов имеет этот недостаток в большей или меньшей степени. Для его устранения крышка выполнена в виде 2-х конусов, скрепленных основаниями.
При боковом ветре отработанный воздух выбрасывается сверху и снизу одновременно. Когда ветер сверху, отток снизу.
Еще одно приспособление для дефлектора вентиляции — те же стёкла, но крыша в форме зонта. Именно крыша играет здесь важную роль в перенаправлении потока ветра.
Изготовление дефлектора
Итак, мы сделали расчеты. Теперь возникает вопрос — как сделать такое устройство? Вырежем из картона конструктивные элементы устройства и попробуем соединить их так, как они будут соединены в готовом устройстве. Если все соединяется хорошо, перенесите картон на листовой металл. Вырезанные детали кладем на лист и маркером рисуем их на металле. С помощью ножниц по металлу вырезаем детали будущего устройства. В местах среза металла согните его плоскогубцами и постучите молотком. В местах изгибов приклепываем металлический лист, чтобы сделать его тоньше. Диффузор сворачивается в виде цилиндра, края просверливаются и заклепываются. Затем приклепываем верхний и нижний конусы. Из-за большего размера верхнего конуса по сравнению с нижним конусом для их крепления используется край верхнего конуса. Вырезаем в нем шесть ножек и сгибаем. Перед сборкой зонта на нижний конус устанавливаем шпильки для крепления к диффузору. При креплении к ножкам устанавливаем их снаружи на заклепки.
Рассеиватель крепится к зонту шпильками или алюминиевыми пластинами. Для шпилек предусмотрены петли для корпуса дефлектора. В этом случае шпильку загибают с помощью лоскута из оцинкованной стали и с его помощью сверлят отверстия для установки.
prohlados.ru
Основным условием правильной работы вентиляционной системы является наличие стабильной и эффективной тяги. Только в этом случае в обслуживаемых помещениях будет чистый и свежий воздух. Установка дефлектора предотвращает засорение системы и поддерживает первоначальный диаметр сопла, предотвращая скопление жира на его внутренних стенках. В этой статье речь пойдет о дефлекторе ЦАГИ — мы расскажем о его устройстве, принципе работы и преимуществах использования такого устройства.
Что это такое и для чего нужен дефлектор вентиляции ЦАГИ?
Принцип работы
Дефлектор ЦАГИ — простое вентиляционное устройство открытого типа, разработанное ЦАГИ. Прибор использует в своей работе естественные факторы изменения погоды, но иногда работает и в системе с механическим приводом.
Дефлектор такого типа работает как на вентиляцию, так и на обогрев. Возможны два варианта монтажа – внешний и скрытый в воздуховоде.
Принцип его действия заключается в том, чтобы с помощью дефлектора отсекать поток воздуха, тем самым создавая зону разрежения (низкого давления) над вентиляцией или дымоходом, что естественным образом усиливает тягу.
При этом повышенная тяга способствует повышению эффективности используемого вентиляционного или отопительного оборудования не менее чем на двадцать процентов. Таким образом, процесс горения становится более эффективным без использования дополнительных горючих веществ.
Отзывы: плюсы и минусы
Как и любое другое техническое устройство, дефлектор ЦАГИ имеет ряд достоинств и недостатков. К преимуществам данной конструкции относятся:
- эффективная защита от проникновения осадков, пыли, насекомых, мелких птиц и грызунов в дымоход или вентиляционный канал;
- защита головки выпускного патрубка от разрушения;
- предотвращение обратной тяги в дефлекторах даже самого большого поперечного сечения;
- возможность замены дорогого материала изготовления на более дешевый (например, на вентиляционные потоки с выходящим холодным воздухом вместо нержавейки можно установить пластик по приемлемой цене).
В то же время в сильные морозы могут наблюдаться определенные трудности — на внутренних стенках наружного цилиндра может образовываться лед и полностью перекрывать проходное сечение.
Внимание: Дефлектор ЦАГИ чувствителен к направлению ветра и создает сопротивление тяге как в полный штиль, так и при слабом дуновении ветра.
Как выглядит его устройство
Конструкция дефлекторов ЦАГИ проста и функциональна.
В конструкцию дефлектора ЦАГИ входят:
- нижний баллон или патрубок, который будет крепиться к концу воздуховода или трубы дымохода;
- диффузор, выполненный в виде расширенного конуса, проходящего от сопла до верха устройства;
- оболочка или труба, являющаяся внешней частью устройства;
- колпак или верхний конус, защищающий дымоход или вентиляционную систему от атмосферных осадков;
- ножки для крепления колпачка;
- кронштейны для крепления всей конструкции.
Расчет и чертежи
Дефлектор ЦАГИ, простой по конструкции, должен соответствовать ТУ 36233780.
В целях экономии можно изготовить дефлектор самостоятельно, используя нержавеющую или оцинкованную сталь. Важно помнить, что оцинкованную конструкцию нельзя использовать для отвода агрессивных рабочих сред.
Дефлекторы изготавливаются в климатическом исполнении «ноль» и подбираются в зависимости от формы и сечения вентиляционного канала.
При выборе круглой формы для дефлектора расчетом и чертежами следует учитывать:
- внутренний диаметр головки вала, идентичный наименьшей секции диффузора;
- диаметр широкого сечения канала с переменными параметрами потока;
- диаметр и высота кольца;
- ширина зонта.
При изготовлении дефлектора необходимо, в первую очередь, определиться с его формой — она должна быть идентична форме выходного патрубка.
Затем нужно подобрать материал: оцинкованная или нержавеющая сталь (второй вариант будет стоить немного дороже).
Для упрощения расчетов по исходным данным из таблиц по внутреннему диаметру необходимо подобрать высоту дефлектора и ширину диффузионного сечения.
При расчете остальных параметров следует учитывать следующие примечания:
- высота всего изделия должна быть в пределах 1,6-1,7 его внутреннего диаметра;
- диффузор по ширине необходимо подбирать в пределах 1,2-1,3 одного диаметра;
- защитный колпачок должен перекрывать отверстие и быть в 1,7 раза больше его диаметра.
Цена
На данный момент стоимость дефлекторов ЦАГИ начинается от нескольких сотен и может достигать нескольких тысяч рублей. Соответственно, чем больше диаметр изделия, тем выше его цена. Кроме того, изделия из нержавейки по цене несколько дороже, чем их оцинкованные аналоги.
Где купить дефлектор ЦАГИ?
В Москве
В Москве дефлекторы ЦАГИ можно приобрести с помощью следующих компаний:
- Трест Эверест Строй: сайт: https://www.ventland.ru;
- адрес: г. Москва, 3-й проезд Перов Полы, дом 8, строение 5;
- телефон.
- сайт: https://vs-vent.
ru;- сайт: https://www.vorodiz.ru;
- сайт: https://promcomplex.ru;
- сайт: https://ventdeflektor.ru/;
В Санкт-Петербурге
В Санкт-Петербурге вы можете купить дефлекторы ЦАГИ в таких организациях как:
- «Вентиляция»: сайт: https://ventdeflektor.ru;
- адрес: город Санкт-Петербург, улица Звенигородская, дом 22;
- телефон.
- сайт: https://ventilacia-spb.ru;
- сайт: https://www.
pvkspb.ru;- сайт: https://bpks.ru;
- сайт: https://www.spbastion.ru;
Таким образом, установка дефлектора ЦАГИ – отличный способ решить проблемы недостаточной и обратной тяги, а также обеспечить защиту вентиляционной или дымовой шахты от атмосферных осадков. Кроме того, доступная стоимость таких изделий делает их еще более привлекательными для покупки.
ventilsystem.ru
Выбор дефлектора вентиляции
Дефлектор поворотный
Принцип работы дефлектора вытяжной вентиляции очень прост: ветер бьет в его корпус, разрезается диффузором, давление в цилиндре уменьшается, а значит что тяга в выхлопной трубе увеличивается.
Чем большее сопротивление воздуха создает корпус дефлектора, тем лучше тяга в вентиляционных каналах. Считается, что дефлекторы лучше работают на вентиляционных трубах, установленных немного под углом. Эффективность дефлектора зависит от высоты над уровнем крыши, размера и формы кузова.
Дефлектор вентиляции зимой примерзает к трубам. На некоторых моделях с закрытым корпусом лед снаружи не виден. А вот при открытой зоне воздуховода лед появляется с наружной части нижнего стекла и сразу заметен.
Чаще всего дефлекторы используются при естественной тяге, но иногда они усиливают принудительную вентиляцию. Если здание находится в районах с нечастыми и слабыми ветрами, основная задача устройства – не допустить уменьшения или «опрокидывания» тяги.
дефлектор ASTATO
Любой хозяин хочет выбрать дефлектор для вентиляции максимально эффективным.
Предлагаем Вам ознакомиться: Как оформить комнату отдыха в бане
Лучшими моделями дефлекторов вытяжной вентиляции являются:
- дискообразные ЦАГИ;
- Модель DS;
- АСТАТО.
Работа дефлектора при расчетах определяется двумя параметрами:
- коэффициент расхода;
- коэффициент местных потерь.
Например, для ДС коэффициент местных потерь равен 1,4.
Коэффициент вакуума зависит от скорости ветра.
Расчет дефлектора для вентиляции типа ДС.
| Скорость ветра, км/ч | 0,005 | 0,007 | 0,01 |
| Дополнительный ветровой вакуум, Па | 900 13 1121,6 | 44,1 |
Разработана методика выбора вентиляционного дефлектора по суммарному ветровому вакууму.
Хотя в последние десятилетия вентиляционные дефлекторы были незаслуженно забыты и повсеместно заменены зонтами, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции в жилых и общественных зданиях.
Обратите внимание, что колпаки на дефлекторах более выпуклые вверх.
Это означает, что при огибании такого препятствия в его нижней части создается разрежение, а значит, и образование тяги.
Особенности дефлекторов поворотных и статических
Поворотные (поворотные) модели сложной конструкции с системой лопастей. Предназначен для организации тяги исключительно в помещении. Они удаляют пары, запахи, газы. Стимулирующей вращательной силой являются естественные порывы ветра. Конструкция позволяет ориентировать подвижную головку в определенном направлении и не зависит от силы и направленности дующего ветра. При его вращении создается разрежение, не позволяющее развивать обратную тягу.
Стоит отметить статичную конструкцию с осевой вентиляционной установкой. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на крышу, вращается в определенном секторе. Устанавливается на выходе из вентиляционного канала. Здесь под дефлектором внутри рукава собран осевой малошумный вентилятор низкого давления.
Пуск осуществляется в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Комплект дополнен дренажем, соединенным со стеклопакетом, и воздуховодом длиной 1 м. Статическая вентиляционная конструкция над подвесным потолком маскируется.
Важно! При нормальных внешних условиях система вентиляции работает в обычном статическом режиме. Снижение температуры и ветрового давления приводит в действие вентилятор, восстанавливающий необходимую тягу в воздуховодах.
Статические дефлекторы применяются в системе вентиляции для удаления воздуха из квартирных и коллективных вентиляционных каналов. На дома любой этажности, новостройки и при реконструкции уже эксплуатируемых.
Что предлагает рынок
Турбовент
Ассортимент поворотных дефлекторов данной марки представлен моделями различной геометрической формы, по неподвижному основанию:
- А — труба круглая;
- Б — труба квадратная;
- С — квадратное плоское основание.
Маркировка товара в ассортименте представлена как ТА-315, ТА-355, ТА-500. Цифровой индекс указывает диаметр круглого или параметры прямоугольного основания. Именно по ним можно судить о габаритах механизма, а также о сфере его применения. Например, ТА-315 и ТА-355 актуальны при организации воздухообмена в подкровельном пространстве. Но ТА-500 является универсальным устройством и может быть интегрирован в вентиляцию жилого дома.
На схемах указаны параметры, которые необходимо учитывать при выборе модели.
Дефлектор поворотный турбовент производится в России — в Нижегородской области, в городе Арзамас.
Rotowent
Дефлекторы из нержавеющей стали производства Польши. Подходит для всех конфигураций крыши. Изделия изготовлены из высококачественной нержавеющей стали. Устройства универсальны – подходят как для вентиляционных систем, так и для дымоходов. Граничный показатель рабочей температуры 500 С.
Turbomax
Дефлектор поворотный производства предприятия Республики Беларусь.
Производитель позиционирует свою продукцию как вращающуюся вытяжку Turbomax1. Но он также подходит для вентиляции. Может безопасно использоваться в районах со II и III зонами ветровой нагрузки. Компания акцентирует внимание потребителей на том, что они готовы изготовить товар на заказ по параметрам для конкретного объекта.
Устройство
Расчетная схема конструкции
Конструкция простого светильника повторяет форму вентиляционной шахты. Основные элементы:
- Нижний патрубок устанавливается на головку вентиляционного выхода (трубы).
- Диффузор — часть трубы, в которой воздушный поток изменяет свои параметры за счет ее конусообразного сужения. Расширение происходит от патрубка вверх. Узкий конец усеченной фигуры присоединен к патрубку.
- Оболочки или внешняя оболочка устройства.
- Кольцо, скобы как элементы крепления. С их помощью визуально видимое кольцо крепится снаружи к диффузору.
- Верхняя защитная крышка (зонт) в классическом исполнении конической формы — защита от проникновения загрязнений извне.
- Ножки для крепления зонта.
Внимание! Наружный диаметр воздухоотвода, на который устанавливается дефлектор ЦАГИ, должен быть в диапазоне размеров 100-1250 мм.
Особенности установки
Заводской турбодефлектор — цельная конструкция, готовая к установке. Он имеет активную подвижную верхнюю часть и основание с подшипниками с нулевым сопротивлением. Изделие продумано таким образом, что даже при сильном порывистом ветре его не наклонит и не снесет вниз.

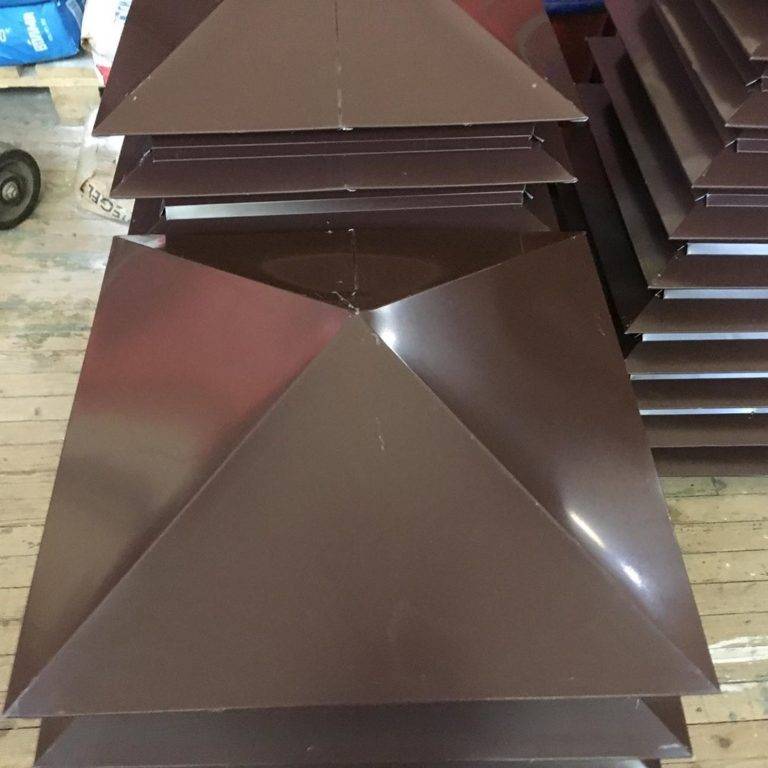

Дефлектор с полимерным защитным покрытием
В заключение отметим, что поворотные дефлекторы в своем сегменте самые дорогие. При этом потребителю предлагается выбрать подходящую конструкцию из нержавеющей, оцинкованной или конструкционной стали с защитным полимерным покрытием, цвет которой можно подобрать под дизайн фасада. Безусловно, на его стоимость влияет тип материала, из которого изготовлен дефлектор.
Теги: вентиляция, дефлектор, ручной, ваш, чертеж
«Предыдущий пост
Устройство и принцип работы дефлектора
Дефлекторы защищают трубу от мусора и атмосферных осадков.
Но основное предназначение устройств – защита выхода дымохода от ветра. Ветер огибает корпус дефлектора с двух сторон.
По законам физики за отражающим элементом корпуса прибора возникает зона пониженного давления. За счет этого ускоряется вертикальное течение газов в дымоходе, а значит, увеличивается и сила тяги.
назначение, установка, разновидности, изготовление, размеры
Содержание статьи:
- Краткая информация и принцип работы
- Причины дыма
- Типы форсунок
- Дефлектор самодельный
- Монтаж устройства
Дефлектор или рефлектор представляет собой трубчатую конструкцию особой формы, устанавливаемую на верхнюю часть дымохода для защиты наконечника. Его основное назначение – увеличение тяги, создаваемой в каналах систем отопления, и обеспечение безопасного дымоудаления. Если на дымоход не установить дефлектор, в него начнет проникать воздух, препятствуя образованию разницы давлений внутри и снаружи дымохода.
Краткая информация и принцип действия
Дефлектор — устройство для отвода газов и регулирования тяги
Помимо своего общего назначения, заключающегося в отводе газов, дефлектор на дымоход выполняет ряд вспомогательных функций:
- выравнивает тягу (увеличивает подачу кислорода), что приводит к экономии топлива, полностью сгорающего в теплогенераторе или печи;
- предотвращает образование искр, которые часто приводят к воспламенению горючих материалов;
- защищает полости труб от атмосферных осадков и сильных порывов ветра;
Использование дефлектора обеспечивает бесперебойную работу любого отопительного прибора даже в плохих погодных условиях.
Принцип его работы основан на законах аэродинамики. Простыми словами это можно представить так:
- Движущиеся воздушные массы обтекают стенки внешнего цилиндра рефлектора, создавая в этом месте вакуум.
- Часть воздушного потока образует завихрения, поднимающиеся вдоль тела.
- Они смешиваются с остатками продуктов сгорания, выбрасываемыми из дымохода.
Полученная смесь создает дополнительный вакуум и увеличивает тягу в дымоходе.
На верхнем цилиндре предусмотрены зазоры, через которые дым всасывается в трубу. Из-за них образующиеся под капотом завихрения воздуха иногда препятствуют выходу дыма, что связано с недостатками отражателей. Для их устранения в некоторых моделях под зонтом устанавливается насадка в виде перевернутого конуса, предназначенная для отражения, рассечения и последующего удаления воздушных масс.
Причины задымления
Принцип работы дефлектора как газоотводной конструкции
Дымление топки чаще всего объясняется так называемым «тяговым опрокидыванием», которое возникает из-за длительного простоя Отопительная система. Это приводит к охлаждению внутренних пространств и уменьшению градиента давления. В результате воздушный поток в трубе меняет свое направление и устремляется не наружу, а в сторону источника тепла.
Это явление никак не связано с температурой на улице и может возникать как в жару, так и в морозы. Для устранения эффекта обратной тяги в дымоходе потребуется повысить температуру в выходной трубе. Один из способов, как этого можно добиться, – установка качественного дефлектора на дымоход.
Типы насадок
Разновидности насадок дымоходных
Современный дефлектор дымохода имеет множество конструкций, наиболее известные из которых:
- Насадка Григоровича;
- изделий, изготовленных в лабораториях ЦАГИ;
- «Волпер круглый»;
- «Флюгер»;
- Н-образное устройство.
- изделия открытого типа Astato.
Каждая из перечисленных разновидностей насадок на дымоход нуждается в отдельном рассмотрении.
Продукция Григоровича и ЦАГИ

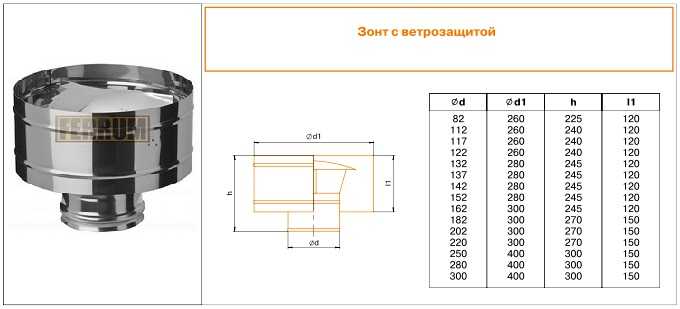

Размеры дефлектора для изготовления своими руками в зависимости от диаметра трубы
Дефлектор Григоровича — самый доступный вариант, который пользователь без труда изготовит из подручных материалов и заранее купленных заготовок .
В конструкцию входят два цилиндра (верхний и нижний), а также система форсунок, конус и кронштейны крепления. У устройств этого типа есть один существенный недостаток, заключающийся в высоком расположении зонта относительно диффузора. Это часто приводит к задуванию клубов дыма в его боковые ниши. В целом эффективность этого устройства не очень велика. Однако образцы этих дефлекторов неплохо справляются с другой задачей – предотвращают проникновение дождя и снега в дымоход.
Универсальный вариант дефлекторных устройств, разработанный в ЦАГИ, выполнен в виде трубы специальной формы, закрепленной на дымоотводной трубе. Кроме того, в него входят диффузор, кольцо и зонтичная насадка. К преимуществам такой конструкции можно отнести специальный сопловой узел, позволяющий отводить выхлопные газы через вентиляционный канал. Благодаря этому можно увеличить тягу не только в дымовых каналах, но и в существующих вытяжных и вентиляционных системах.
Конструкция ЦАГИ позволяет эффективно рассекать поток воздуха, что способствует быстрому удалению дыма из вытяжного канала.
Зонт, расположенный внутри, обеспечивает надежную защиту от климатических воздействий. Существенным недостатком данной конструкции является сложность изготовления в домашних условиях.Вольпер круглый и Н-образный дефлектор
Н-образный дефлектор состоит из нескольких сварных труб
Устройство под названием «Вольпер круглый» имеет конструкцию аналогичную модели ЦАГИ. Различия заметны лишь в особенностях верхней части корпуса дефлектора. Крышка сопла, предохраняющая внутреннюю часть трубы от попадания в нее мусора и отложений, размещена здесь поверх диффузора, что устраняет некоторые недостатки модели ЦАГИ.
Н-образная модель достаточно проста, чтобы сделать ее самостоятельно. Для сборки понадобится несколько отрезков трубы, рассчитанных на сильные порывы ветра. Элементы данной конструкции собраны в виде горизонтально расположенной буквы Н, что исключает возможность попадания атмосферных осадков и мусора в канал трубы. Вертикально расположенные боковины позволяют увеличить тягу в дымоходе и разделить исходящие потоки в разные стороны.
Лопасть
Устройство состоит из нескольких козырьков, соединенных между собой, вращающихся на игольчатом основании. Чтобы конструкция могла вращаться под воздействием ветра, в ее верхней части предусмотрен специальный узел флюгера. Некоторые модели оснащены небольшой стрелкой, указывающей направление потока воздуха.
Наличие козырьков, рассекающих при вращении воздуха, позволяет увеличить тягу в дымоходе. Кроме того, с их помощью можно защитить конструкцию котла или печи от загрязнений, что возможно из-за попадания мелких частиц извне. К недостаткам этой конструкции можно отнести ненадежность подшипника, используемого в механизме вращения флюгера.
Дефлектор ASTATO
Вращающийся дефлектор с питанием от электричества
Под этим обозначением находится еще одна модель форточки вращающегося вентиляционного класса, использующая для этого не только механическую, но и ветровую энергию. В его конструкции предусмотрены следующие обязательные узлы и элементы:
- встроенный электродвигатель;
- манометр;
- электронный таймер.
Последний используется для установки выдержки, после которой меняется режим работы. Когда ветер достигает определенной силы, встроенный двигатель автоматически выключается и устройство работает по принципу вытяжной вентиляции. При ослаблении ветровой тяги электродвигатель снова запускается, что не ухудшает аэродинамические характеристики системы, но позволяет получить требуемый вакуум (до 35 Па).
Электродвигатель дефлектора достаточно экономичен, так как работает только после включения сигнала, контролирующего давление на выходе из дымохода. Большую часть эксплуатационного периода дефлектор работает от энергии ветра. Если необходимо переключить устройство из одного режима в другой, пользователь может вручную.
Дефлектор самодельный
Сначала по чертежам необходимо изготовить бумажные выкройки
Поскольку дефлектор Григоровича является одним из самых простых и легко воспроизводимых типов турбозащитных устройств, имеющих простую конструкцию, его наиболее подходит для самостоятельной сборки.
Для изготовления дефлектора на дымоход своими руками потребуются заготовки из жести или оцинкованной стали с толщиной листа не менее 0,5 мм. Для сборки дефлектора также необходимо подготовить следующий набор инструментов:
- ножницы для резки жести;
- молоток, электродрель и набор сверл;
- сварочный аппарат любого типа;
- ;
- лист картона;
- Саморезы и прочая метизная продукция (гайки и болты).
В качестве исходного материала был выбран оцинкованный лист толщиной 0,8 мм. Кроме них нужно подготовить набор стальных полос заданной ширины. Самодельное устройство собирается в такой последовательности:
- Рассчитываются размеры проектируемого устройства, для чего используются готовые формулы, предоставленные в Интернете.
- На картонный лист наносится маркировка каждого из рабочих элементов будущей конструкции.
- Вырезаются узоры, которые затем накладываются один на другой, чтобы убедиться в совпадении контуров. Шаблоны
- укладывают на поверхность подготовленных стальных листов и обводят.
- По полученной разметке заготовки вырезаются ножницами.
- На основе центральной части вырезается форма для рассеивателя, по краям которой делаются отверстия под саморезы.
- Таким же образом формируется заготовка для внешнего цилиндра дефлектора.
- На предпоследнем этапе сборки из 2-х полученных заготовок собирается конусообразный колпак.
В завершение по краям верхнего конуса делаются шесть пропилов, которые служат для крепления опорных стоек. Последние вырезаются из стальных полос длиной 21 см и шириной 5 см. С их помощью две конические заготовки своими краями скрепляются между собой.
Готовый колпак дефлектора объединяется с собранным диффузором, после чего вся конструкция устанавливается в наружный цилиндр.
Крепление устройства
При монтаже головка дефлектора надевается на трубу дымохода и закрепляется хомутами
Чтобы дымоход был надежно защищен в верхней его части, важно правильно установить готовый дефлектор на его голова.
- электродрель с набором сверл;
- полный комплект кольцевых ключей;
- шпильки монтажные резьбовые и гайки к ним;
- специальные соединительные хомуты.
Также нужно запастись лестницей подходящей длины, позволяющей подняться на крышу дома и передвигаться по ней. Кроме того, необходимо будет подготовить отрезок трубы диаметром, превышающим такой же типоразмер канала трубы.
Монтаж турбодефлектора на дымоход выполняется в следующем порядке:
- В верхнем срезе трубы дымохода со смещением около 8 см от края наносится разметка отверстий под крепежные винты.
- Точно такие же отметки сделаны на широкой части корпуса.
- В отмеченных точках просверлены отверстия.
- В них вставляются винты, а сзади аккуратно накручиваются гайки.
- Готовый рефлектор крепится на дымоход и крепится на оголовке с помощью хомутов.
