Надеть трубу на трубу: Как соединить канализационные пластиковые трубы ПВХ правильно одну в другую.

7 ошибок, допускаемых при укладке канализационных труб

Существует более десятка очень важных моментов, которые способны прямо повлиять на работу всей канализационной системы на загородном участке. Если допустить несколько даже незначительных ошибок, канализация может просто забиться. Хорошо, если до места засора можно будет добраться сантехническим ершом – в этом случае затраты на прочистку будут минимальны. В некоторых случаях ошибки при расчете канализации и укладке труб приводят к масштабным земляным работам на участке, направленным на устранение аварии и переделке всей системы.

Как этого избежать, что нужно учесть и как правильно класть канализационные трубы – все ответы в этой статье.

Ошибка №1

Самой распространенной ошибкой при прокладке канализации на улице является использование труб, которые предназначены для монтажа внутри помещений. Серые ПВХ трубы предназначены только для прокладки внутри помещений: они выдерживают только положительные температуры, а если засыпать их грунтом, они могут потрескаться или продавиться.

Для наружной канализации используются только оранжевые трубы: их стенки более толстые и выдержат давление грунта, изготавливают их из морозостойкого ПВХ.

Ошибка №2

Толщина стенки трубы – важный параметр для наружной канализации. При выборе оранжевых или рыжих труб необходимо обращать внимание на маркировку: у разных производителей толщина стенки варьируется от 2 до 3,5 мм. Конечно, выбирать нужно трубу с максимально толстой стенкой, так как она гораздо прочнее, надежнее и способна выдержать значительное давление грунта.

Ошибка №3

Выбор правильного диаметра трубы. Стандартное сечение, используемое для прокладки наружной канализации в бытовых условиях, составляет 110 мм, хотя существуют трубы диаметром 16 см и больше. Почему не стоит использовать трубы большего диаметра? Дело в том, что в большинстве септиков предусмотрено подключение диаметром именно 11 см. Если взять трубу большего диаметра, то для подсоединения к септику потребуется использовать переходник. В этом месте со временем начнут скапливаться загрязнения, что может привести к засорам и другим неприятным последствиям.

Ошибка №4

Еще одна ошибка, влияющая на стоимость прокладки канализации – прокладка трубопровода ниже уровня промерзания грунта. Стандартный септик имеет глубину подключения около 70 см. При этом труба выходит из дома часто на глубине около 20 см и постепенно понижается в сторону септика. Этого вполне достаточно и пластиковую трубу канализации можно укладывать без дополнительного утепления, непосредственно в песчаную подушку.

Те, кто утверждает, что канализацию необходимо прокладывать ниже уровня промерзания почвы, путают канализационный трубопровод с трубопроводом для напорной подачи воды. Трубу с водой действительно, необходимо прокладывать ниже точки промерзания или тщательно утеплять. Канализационная труба не нуждается в таких предосторожностях, так как она по умолчанию стоит пустая, а стоки проходят по ней с высокой скоростью и просто не успевают замерзнуть.

Если же укладывать трубопровод ниже уровня промерзания (100–150 см), то также придется глубже закапывать сам септик, что приведет к неоправданному увеличению земляных работ. Кроме этого, придется покупать больший резервуар или с удлиненной горловиной, что увеличивает его стоимость.

Ошибка №5

Оптимальный уклон канализационной трубы согласно СНиП, составляет 2°, то есть, 2 см на 1 м. Именно такой уклон обеспечивает нормальный сток воды и транспортировку по трубе твердых частиц до самого септика. Если же уклон будет большим, то вода стечет гораздо быстрее, а твердые частицы останутся в трубе, что со временем приведет к засору. При маленьком уклоне трубопровода вода и твердые частицы будут перемещаться в сторону резервуара очень медленно, что вызовет засор еще быстрее, чем при большом наклоне трубы.

Ошибка №6

При соединении труб необходимо использовать специальную смазку, которая обеспечивает плавное и правильное вхождение конца второй трубы в раструб первой. Если не смазать конец второй трубы, то уплотнительная манжета (резинка внутри раструба) может смяться или перекоситься, что приведет к протеканию в этом месте, а также скоплению твердых отложений и засору.

Вместо специальной сантехнической смазки можно использовать мыльный раствор (обычное мыло или моющее средство для посуды). Запрещено для смазки использовать силиконовый герметик, так как при попадании внутрь трубы и после высыхания он создает препятствие для стоков, что может вызвать скопление в этом месте отложений твердых частиц и дальнейший засор.

Ошибка №7

Еще одна встречающаяся ошибка при самостоятельном монтаже канализации – укладка трубопровода раструбом в другую сторону. Правильно укладывать трубы раструбом в сторону дома или другого места, откуда выходят стоки. Также необходимо соблюдать правило, что раструб должен находиться в более высокой точке, чем окончание трубы. Такая укладка обеспечивает правильное функционирование канализации и беспрепятственный сток воды. Если же смонтировать трубопровод раструбом в другую сторону, то в местах соединения будут постепенно скапливаться отложения, что со временем вызовет засор. Кроме этого, в этих местах возможны протечки.

Несколько советов в заключение

В заключение приведем несколько советов и хитростей, используемых специалистами при прокладке наружной канализации.

Чтобы грунтовые воды (при их высоком уровне) не попадали внутрь системы через соединительные раструбы, все соединения можно замотать широкой изоляционной лентой или специальным сантехническим скотчем.

Важным нюансом правильного функционирования канализационной системы являются правильно выполненные повороты. Согласно СНиП, все повороты должны быть выполнены с использованием смотровых колодцев, которые позволяют контролировать состояние поворота и в случае необходимости быстро устранить засор. Но такие смотровые колодцы стоят дорого, поэтому в частном порядке можно применить более дешевый вариант. Поворот канализационной трубы выполняется двумя уголками по 45° или тремя по 30°. Перед поворотом обязательно предусматривается ревизионное окно: для этого используется стандартный доборной элемент с плотно закручивающейся крышкой. Через эту крышку можно контролировать состояние системы, и в случае необходимости, быстро и легко устранить засор в этом проблемном месте.

Соблюдая все эти правила, вы сможете избежать ошибок при прокладке автономной канализации, и она прослужит вам долго и без аварийных ситуаций.

Как правильно соединить канализационные трубы и сделать переход с чугуна на пластик

Соединение канализационных труб из пластика не вызывает особых затруднений, в том числе и у тех, кто своими руками меняет или ремонтирует участок сети, устанавливает новые детали. Все нужные фасонные элементы есть в продаже. Остается лишь разобраться, как правильно соединить пластиковые канализационные трубы и при необходимости сделать качественный переход с чугуна на пластик.

Фасонные детали для пластиковых канализационных труб

• Отвод
• Муфта
• Тройник
• Крестовина
• Редукция

Соединение чугунных и пластиковых канализационных труб

• Зачеканка
• Комбинирование

Соединение канализационных труб своими руками

• Видео: правильная расчеканка чугунного тройника

Современные способы соединения пластиковых канализационных труб

• Видео: стыковая сварка ПНД-труб
• Видео: электромуфтовая сварка канализационных труб ПНД

Фасонные детали для пластиковых канализационных труб

Соединение бывает жестким и гибким. Жесткое — это привычная зачеканка пакли в раструб с последующим устройством замка (заливка цементом). Для пластика лучше использовать гибкое соединение — это правильно, просто и надежно, но дороже пакли (хотя и недорого в целом).

Гибкое соединение — это не гофрированный рукав. Это соединение, позволяющее элементам смещаться (продольно и под углом) относительно друг друга на несколько мм без потери герметичности. На рынке представлены всевозможные фасонные детали для такого соединения.

Отвод

Задача отвода — изменение направления трубопровода, создание поворота под определенным углом. Обеспечение герметичности соединения — задача уплотнительного резинового кольца. Наличие раструба облегчает монтаж — соединить канализационные трубы своими руками несложно.

Обратите внимание! Поворот на 90^० нежелателен в канализационных сетях. Если требуется изменить направление под таким углом, нужно два отвода на 45^०.

Редукция (по-простому, переход)

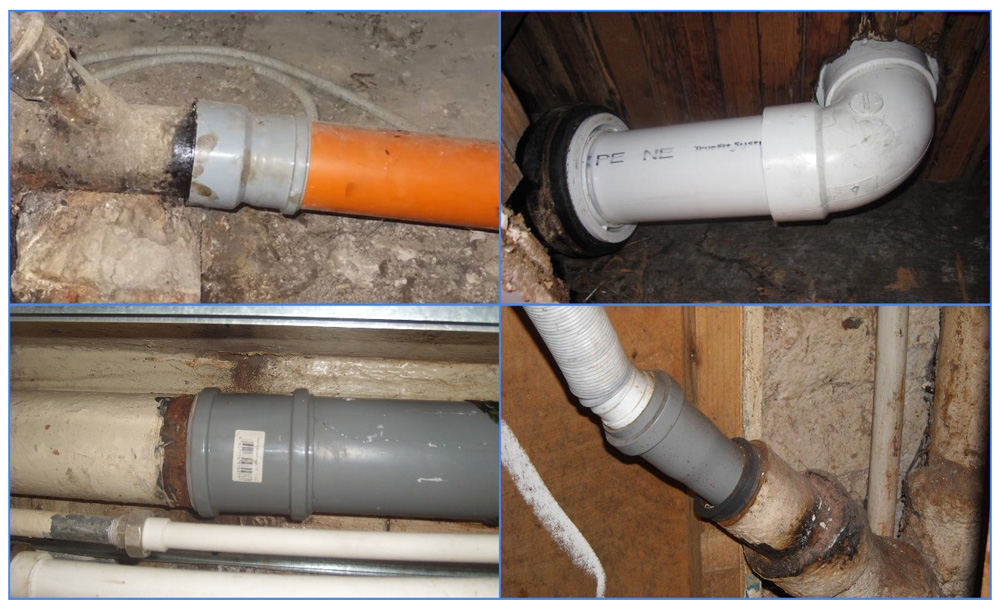

Соединение чугунных и пластиковых канализационных труб

Простейший способ соединения — использование резинового уплотнительного кольца (подходит только для чугунной трубы с раструбом). Пластиковую трубу вставляют в раструб чугунной на глубину 3–8 см (по возможности лучше на 8 см), предварительно установив уплотнитель. Операция несложная, не требует специальных навыков, но главное — можно тут же пользоваться канализацией, что архиважно в многоквартирных домах, где с соседями договориться либо сложно, либо невозможно.

Соединяют поэтапно:

• тщательно очищают от ржавчины и других отложений чугунный раструб;
• вставляют кольцо в раструб;
• вставляют пластиковую трубу в кольцо.

В случае использования герметика (для надежности) ему нужно дать высохнуть, то есть не пользоваться канализацией несколько часов.

Если раструба нет, несколько сложнее. Предварительно придется обрезать часть чугунной трубы, зачистить ее, выровнять край. Затем:

• уплотнительное кольцо надеть на чугунную трубу;
• нанести на кольцо герметик;
• надеть пластиковую муфту (на нее тоже наносят герметик).

Таким образом получают своеобразный раструб, уже в него вставляют пластиковую трубу. Если диаметр разный, покупают муфту (редукцию), состоящую из двух цилиндров (один больше, второй меньше).

Зачеканка

Еще один способ соединения чугунной и пластиковой труб — стандартная зачеканка, но с силиконовым герметиком вместо цементного замка.

Зачеканка

Силиконом также можно заполнить небольшой зазор между трубами (не более 2 мм), обеспечив должную герметичность. Перед наполнением нужно полностью высушить зазор (оптимально использование строительного фена). Силикон вводят специальным пистолетом. Состав должен высохнуть, на что требуется 3–5 часов — все это время канализацией лучше не пользоваться.

Комбинирование

К комбинированию нескольких методов соединения чугунных и пластиковых канализационных труб прибегают, когда зазор между деталями слишком велик. В таком случае, кроме резинового уплотнителя, используют зачеканку паклей, покрывая ее силиконовым герметиком. Такой способ применяют, когда унитаз подключают посредством гофрированной трубы.

Соединение канализационных труб своими руками

Как ни странно, соединить трубы своими руками очень просто — детали банально вставляют друг в друга, для надежности промазав уплотнительные кольца силиконовым герметиком. Единственная сложность состоит в применении физической силы — труба тяжело входит в уплотнительное кольцо (что вполне естественно).

На фото схема соединения двух гладких труб посредством муфты

Переход с чугуна на пластик — несколько иная ситуация, где проблема кроется в подготовительном этапе. Старую чугунную трубу нужно удалить и расчеканить соединение. Здесь-то и притаились трудности: чугун хрупок (такова его структура), молоток использовать нельзя, а в те моменты, когда можно, необходимо действовать крайне аккуратно, почти ювелирно, чтобы не «накосячить».

Видео: правильная расчеканка чугунного тройника

Мы смотрели ролик и буквально болели за ребят — не хуже, чем на футболе. Констатируем: эта сборная имеет право на жизнь и процветание — им удалось и удалось блестяще. Смотрим, как это было:

Повторять не советуем: только на видео кажется, что своими руками расчеканить трубу и заменить на пластик легко — на самом деле у ребят многолетний опыт, годами выверенная сила удара, отточенные навыки.

Современные способы соединения пластиковых канализационных труб

В обиходе все трубы называют пластиковыми, но на самом деле они изготовлены из разных материалов — ПВХ, ПНД, стеклопластик, металлопластик. В зависимости от сырья применяют разные методы соединения. Для труб ПНД (полиэтилен низкого давления) лучше всего использовать сварку. Технологии основаны на свойстве материала плавиться при нагреве (их же применяют в сварке полипропиленовых труб).

Видео: стыковая сварка ПНД-труб

В видео наглядное руководство по сварке.

Видео: электромуфтовая сварка канализационных труб ПНД

В этом видео использовали анимацию, что сделало ролик еще более понятным.

С таким ясным руководством выполнить соединение пластиковых канализационных труб своими руками не составит особого труда. Но надо быть либо владельцем специального оборудования из первого видео, либо обладателем волшебного чемоданчика из второго. Если нет ни того ни другого, закажите услугу специалистам. Ни один из означенных способов соединения с помощью фитингов не даст такого безупречного результата, как превращение двух труб в одну.

сантехника — Как я могу вставить трубу в другую трубу?

спросил 8 лет, 4 месяца назад

Изменено 4 года, 11 месяцев назад

Просмотрено 56 тысяч раз

Кто-нибудь здесь, имеющий опыт работы с сантехникой или трубопроводами, знает, может ли труба 3/4 дюйма входить в трубу диаметром 1 дюйм до такой степени, что вы можете вставлять и выдвигать ее, как телескоп, чтобы сделать регулируемую подставку?

Согласно этой ссылке и если мои расчеты верны, внутренний диаметр трубы SCH 40 диаметром 1 дюйм составляет 1,049 дюйма, а внешний диаметр трубы SCH 40 диаметром 3/4 дюйма из таблицы составляет 1,05 дюйма, что составляет 0,001 дюйма. Если бы я пошел в Home Depot, имела бы значение эта разница?

Причина, по которой я делаю это, заключается в том, что я пытаюсь построить самодельный стенд для ремонта велосипеда с регулируемой высотой. Я не мог опубликовать другую ссылку), выступающую в качестве опорной части, в основном потому, что все это можно разобрать, и я надеюсь, что оно будет более прочным.0005

• водопровод
• труба

4

Правая медная трубка размером 3/4 дюйма хорошо вставляется в правую медную трубку 1 дюйм. Это не посадка с натягом, как у труб других типов, и поэтому она не заедает. Это хорошо, потому что с медью легко работать (паять), она прочная, но легкая. Жесткая медная фурнитура всех видов доступна для оформления всех углов вашего стенда.

4

Если это ПВХ, то 3/4 дюйма будет скользить внутри 1 дюйма класса 200. Класс 200 имеет более тонкую стенку, поэтому он больше внутри. довольно сильны, и у вас нет ограничений на настройки длины.

переходник с поворотным замком

В противном случае самым надежным путем будет просто просверлить множество отверстий и использовать штифты через трубку.

1

Я вручную бурю водяные скважины в Африке и проектирую ручные насосы из любых местных труб. Мы делаем это все время. Вы можете вставить 1/2 дюйма в 3/4 дюйма или 3/4 дюйма в 1 дюйм и т. д. Просто используйте горелку, чтобы равномерно нагреть последний дюйм или два большей трубы. Когда она станет достаточно мягкой, скрутите и вставьте меньшую трубку в большую. Если вы хотите склеить их вместе, пока они остывают, продолжайте покачивать и скручивать меньшую трубу, иначе большая сожмется так сильно, что ее будет трудно разъединить. Затем разберите их, склейте и соедините обратно.

Я использовал резьбовое трубное соединение на основании. Я нашел ПК из толстолистовой стали или старую базу промышленных вентиляторов. Приварите муфту к основанию, я использовал 2″. Затем найдите использованный кусок @» с резьбой на одном конце, я отрезал свой кусок длиной около 2 футов и вкрутил его в муфту на основании.

Найдите кусок лома 1 1/2 дюйма трубы длиной около 2-3 футов, и он легко войдет в 2-дюймовую трубу на расстоянии около 3 дюймов от конца 2-дюймовой трубы. 2 места. Это зафиксирует его в любом положении вверх, вниз или повернуть. Поместите тройник 1 1/2 дюйма или 90 на конце 1 1/2 дюйма и поместите на него мягкий зажим или что-то еще, чтобы закрепить велосипед. Вы можете вкрутить или приклеить ПВХ 1 1/2 дюйма в 90 или тройник, чтобы передать велосипед для крепления без царапин. Или частично отрезать верх, чтобы получить букву «U», чтобы опустить велосипед или подседельный штырь.

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.

Что такое перефутеровка труб и как это работает?

• Артикул

Нас часто спрашивают, как можно отремонтировать сломанные трубы, не выкапывая их, чтобы залатать или заменить. Релайнинг труб — это метод ремонта труб без копания, который был создан именно для решения этой проблемы! Это сделало замену труб все более и более популярной среди владельцев домов, которые не хотят разрушать свой двор или сносить какие-либо стены.

Итак, что такое перефутеровка труб?

Замена футеровки труб — это способ ремонта треснувших или сломанных труб изнутри без земляных работ. По сути, это означает создание новой, прочной трубы внутри существующей поврежденной, что способствует лучшему течению и герметизации трещин. Секция, которая была перефутерована, идеально герметизирует остальную часть вашей системы трубопроводов, останавливая утечки и предотвращая дальнейшие разрывы.

В компании Nuflow наши трубы с релайнером даже прочнее, чем совершенно новые трубы, а поскольку не требуется земляных работ, вам не придется портить свой сад, как если бы вы полностью меняли трубы.

Как это работает?

От одного поставщика услуг по замене футеровки труб к другому существуют разные методы и подходы к замене футеровки труб. В Nuflow мы используем метод замены труб с отверждением на месте для замены и ремонта сломанных труб и засоренных канализационных коллекторов.

С помощью нашего специального решения из композитной смолы мы создаем новую трубу внутри вашей существующей сломанной трубы. Наша запатентованная методология оттачивалась в течение последних нескольких десятилетий нашими штатными инженерами по полимерам, промышленными химиками и группой исследователей и разработчиков.

Ознакомьтесь с нашим процессом замены футеровки труб.

1. Мы осматриваем и измеряем трубы

Сначала мы отправляем дренажную камеру вниз, чтобы оценить водопроводную систему, чтобы найти любые разрывы и засоры труб, и измерить. Это помогает нам точно определить, в чем проблема и где она находится.

2. Наши сертифицированные специалисты изготовят футеровку трубы и камеру по индивидуальному заказу.

После того, как мы получим размеры, мы изготовим фетровую прокладку и надувную камеру по индивидуальному заказу, точно соответствующие характеристикам трубы, включая любые изгибы и соединения.

3. Устанавливаем раствор для замены футеровки трубы

Когда мы готовы установить футеровку секции трубы, мы пропитываем фетровую прокладку эпоксидной смолой и вставляем ненадутый баллон в футеровку трубы. К каждому концу вкладыша прикреплена веревка, которую мы используем, чтобы протянуть вкладыш трубы на место, используя существующие точки доступа к вашим трубам.

Используя прикрепленные веревки и имеющиеся точки доступа к вашим трубам, мы втягиваем войлочный вкладыш и ненадутый баллон внутрь трубы без копания. Мы выравниваем его с помощью специальной дренажной камеры, чтобы убедиться, что он находится точно в нужном месте. Затем мы надуваем камеру воздухом, который выдувает войлочную прокладку, чтобы герметизировать существующие трубы, создавая новую трубу, которая заделывает любые разрывы или трещины. Мембрана остается надутой до тех пор, пока смола не затвердеет, образуя твердую и прочную трубу.

Затем мы сдуваем баллон и вытаскиваем его из трубы, оставляя вам новую, прочную и водонепроницаемую трубу.

4. Секция с заменой облицовки проверяется и тестируется

После того, как ваша труба была застроена, мы используем нашу камеру видеонаблюдения для проверки слива, чтобы убедиться, что все установлено и герметизировано правильно.

Что представляют собой решения Nuflow по замене футеровки труб и для чего они используются?

Для разных типов труб требуется разный раствор эпоксидной смолы. Например, продукты для питьевой воды должны быть сертифицированы как безопасные и не содержащие химикатов, а трубы, проложенные под автомобильными или железными дорогами, должны быть полностью структурно прочными.

Мы используем четыре различных типа решений для замены футеровки труб, каждое из которых изготавливается на заказ для различных факторов окружающей среды, от замены футеровки труб под давлением до замены футеровки канализационных труб.

BLUELINE

Blueline — это наш наиболее часто используемый продукт для замены футеровки труб, который можно использовать для замены футеровки труб, даже если они имеют изгибы и соединения. Мы используем Blueline в жилых и коммерческих проектах для ремонта канализационных труб, ливневых систем, вертикальных дренажных труб и торговых канализационных труб — независимо от того, сделаны ли они из глины, бетона, металла, железа, стали, ПВХ или стекловолокна.

REDLINE

Redline используется для систем напорных трубопроводов и предотвращает коррозию труб и попадание загрязняющих веществ в воду.
