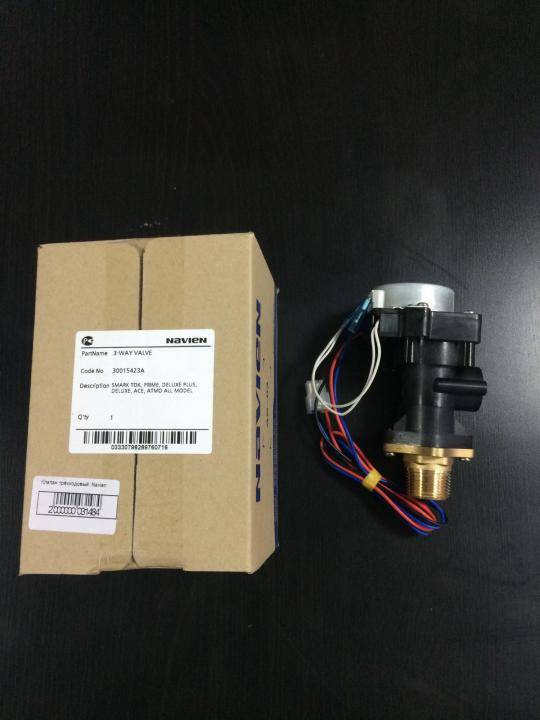

Навьен трехходовой клапан неисправности: ремонт трехходового крана, инструкция с фото

Ремонт трехходового клапана газового котла и настройка

Газовый клапан требуется для организации системы подачи топлива на газогорелочное устройство котла. Это позволяет работать ему в экономичном режиме с высокой мощностью, гарантируя безопасную работу и автоматическое управление теплотехническими процессами.

Источник фото: ulyanovsk.santechsystemy.ru

Данное устройство эксплуатируется с повышенной нагрузкой, поскольку работает постоянно в паре с источником тепловой энергии, поэтому его детали и узлы подвержены износу и нуждаются в периодическом ремонте и техобслуживании. Несложный ремонт клапана газового котла можно выполнить самостоятельно в домашних условиях.

Разновидности клапанов в газовом котле

Газовые клапаны (ГК) для котлоагрегатов систематизируются по ряду параметров.

По конструкционному изготовлению:

1. Двухходовые, представляющие конструкцию, с двумя отверстиями — вход и выход. Главное их предназначение — блокирование подачи или запуска транзитной среды в трубах.
2. Трехходовой клапан для газового котла. В данных конструкциях имеются 1 входное и 2 выходных отверстий. Подобная арматура осуществляет запорно-регулирующую и потоконаправляющую роль.
3. Четырехходовые. В этих газовых вентилях наличествуют 4 отверстия: 3 выпускных, одно входящее. По функциональности они идентичны трехходовому клапану. Наличие дополнительного входа, расширяет их область применения для многоконтурных систем теплоснабжения.

Четырехходовой клапан Навьен. Источник фото: ebay.fr

Следующий принцип классифицирования — это вариант управления устройством:

1. С ручной регулировкой. Выполнены в форме простой конструкции, отсечка в них активизируется в момент, когда крутится главное колесо или срабатывает рычажный механизм. Первостепенные отличительные качества подобных вентилей — высочайшая надежность и относительно невысокая стоимость.
2. Электромагнитный клапан для газового котла. Вследствие того, что в устройствах вмонтирован электропривод, они способны действовать автоматически. Механизмы используются в магистральных газопроводах, на теплосетевом оборудовании и промышленных установках.

Устройство клапана

Данные механизмы обязаны отвечать требованиям российского ГОСТа No 32028. Основной конструкционный узел — седло. Это сквозное отверстие, расположенное в средней части корпуса, сквозь которое перемещается рабочая среда и в аналогичном направлении движется закрывающее устройство.

Исходя из конструкционных спецификаций конкретно используемой модификации, затвор способен быть выполненным в форме поршня или в дисковой конфигурации.

Устройство и работа клапана. Источник фото: flurshow.ru

Принцип работы

1. При повороте ручки в состояние «розжиг» пользователь открывает электроклапан, пропуская газообразное топливо к пилотной горелке-запальнику.
2. Нажимают кнопку пьезорзжига, делающего искру, зажигающей фитиль.
3. Удерживают главную ручку — 30 сек, тем самым позволяя термопаре нагреться от огня запального устройства.
   Термобаллон производит напряжение (ЭДС) 20-50 мВ, которое удерживает электромагнит в раскрытом положении, после чего ручку отпускают.
4. Выставляют основную ручку в необходимую позицию, таким образом, обеспечивая газоподачу на главное горелочное устройство. Газовоздушная смесь возгорается и начинает нагревать теплоноситель системы отопления, через внутренние поверхности нагрева котла.
5. После того, как вода достигнет определенной температуры, срабатывает капиллярный датчик, реле закрывает другой клапан — термостатический.
6. Подвод топлива к горелке прекращается, до тех пор, пока термодатчик датчик не выявит низкую температуру, и тарелка вновь не откроет движение топливу.
7. Все это время запальник будет гореть в дежурном варианте.

За газоподачу в клапане несёт ответственность мембранное устройство, играющее роль регулятора по давлению газа. Когда оно падает ниже нормы, топливный канал запирается и осуществляется аварийное отключение котлоагрегата.

Основания для аварийной остановки горелки котла Протерм:

1. Тухнет горелочное устройство и фитилек, греющий термопару. Генерирование напряжения прерывается, электромагнитный вентиль захлопывает доступ топлива.
2. В случае, если внезапно исчезла тяга в газоходе, расположенный в таком канале датчик, перегревается и прерывает питающую цепь электромагнита. Конечный результат — блокировка топлива.
3. В котлах, оснащенных приборами перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 С.
4. Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла блокируется на 1 минуту, раньше этого срока подача топлива не возобновится.

Что можно отремонтировать без газовщиков

В комплексе системы автоматики котельного оборудования – газовый клапан один из самых ответственных узлов, от которого зависит не только эффективность работу котла, но и безопасность оборудования и условий жизнедеятельности человека.

Неправильное функционирование газовых устройств, очень часто приводит к взрывам и пожарам.

Неисправности электромагнитного клапана случаются по причине:

• скачка линии в питании котлоагрегата;
• существования источников блуждающих токов;
• засор клапана-отсекателя инородными элементами;
• наличие конденсата в газопроводе.

Если работа по определению и устранению неисправности газового крана, может привести к газовой утечки во время ремонта или после, крайне важно, обратиться в газовую службу и сервисный центр. Поскольку это может быть связано с утерей права на гарантийное обслуживание.

Тем не менее, существует ряд профилактических операций, которые владелец котла может выполнять самостоятельно, например, настройка газового клапана или его продувка.

Процесс продувки газового клапана:

1. По завершении остановки котлоагрегата, снимают обшивку в соответствии с инструкцией завода-изготовителя.
2. Пользователь должен найти газовый клапан-отсекатель и его разъем, обозначенный красноватым кругом — точка для выпуска воздушной пробки.
3. Запрещено вставлять внутрь отверстия иглу, поскольку можно легко пронзить клапан, после этого потребуется его замена.
4. Перед тем, как проверить засоренность клапана, набирают в шприц воздух, плотно прислоняют носик к отверстию, и впускают воздух. Если действие выполняется без звукового сопровождения, либо противодействия — соединение не обладает нужной плотностью. При точном исполнении процесса пользователь услышит легкое шипение.
5. Проверяют полученный результат, например, включив котел.
6. Если котел загорится, горелка будет работать, то неисправность устранена.
7. Выполняют сборку газового котла своими руками по такой же методике, которая применялась при разборке: фиксируют дисплей, а после — декоративный кожух.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

• устройство системы зажигания;
• тепловентилятор;
• электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

• вентилятора;
• пьезорозжига;
• электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Прежде чем начинать работать с устройством, тщательно изучают документацию завода-изготовителя. В процессе работы нельзя допускать нарушение целостности уплотняющих деталей и раскручивать сборочные винты.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.
