Типы систем вентиляции
Типы систем вентиляции
При разработке системы вентиляции в первую очередь определяют ее тип. Классификация типов вентиляционных систем производится на основе следующих основных признаков:
- По способу перемещения воздуха: естественная или искусственная система вентиляции
- По назначению: приточная или вытяжная система вентиляции
- По зоне обслуживания: местная или общеобменная система вентиляции
- По конструкции: наборная или моноблочная система вентиляции
Естественная вентиляция создается без применения электрооборудования (вентиляторов, электродвигателей) и происходит вследствие естественных факторов — разности температур воздуха, изменения давления в зависимости от высоты, ветрового давления. Достоинствами естественных систем вентиляции являются дешевизна, простота монтажа и надежность, вызванная отсутствием электрооборудования и движущихся частей.
Обратной стороной дешевизны естественных систем вентиляции является сильная зависимость их эффективности от внешних факторов – температуры воздуха, направления и скорости ветра и т.д. Кроме этого, такие системы в принципе нерегулируемы и с их помощью не удается решить многие задачи в области вентиляции.
Искусственная или механическая вентиляция применяется там, где недостаточно естественной. В механических системах используются оборудования и приборы (вентиляторы, фильтры, воздухонагреватели и т.д.), позволяющие перемещать, очищать и нагревать воздух. Такие системы могут удалять или подавать воздух в вентилируемые помещения независимо от условий окружающей среды. На практике, в квартирах и офисах необходимо использовать именно искусственную систему вентиляции, поскольку только она может гарантировать создание комфортных условий.
Приточная система вентиляции служит для подачи свежего воздуха в помещения. При необходимости, подаваемый воздух нагревается и очищается от пыли. Вытяжная вентиляция, напротив, удаляет из помещения загрязненный или нагретый воздух. Обычно в помещении устанавливается как приточная, так и вытяжная вентиляция. При этом их производительность должна быть сбалансирована, иначе в помещении будет образовываться недостаточное или избыточное давление, что приведет к неприятному эффекту «хлопающих дверей».
Местная вентиляция предназначена для подачи свежего воздуха на определенные места (местная приточная вентиляция) или для удаления загрязненного воздуха от мест образования вредных выделений (местная вытяжная вентиляция). Местную вытяжную вентиляцию применяют, когда места выделения вредностей локализованы и можно не допустить их распространения по всему помещению. В этих случаях местная вентиляция достаточно эффективна и сравнительно недорога.
Общеобменная вентиляция, в отличии от местной, предназначена для осуществления вентиляции во всем помещении. Общеобменная вентиляция так же может быть приточной и вытяжной. Приточную общеобменную вентиляцию, как правило, необходимо выполнять с подогревом и фильтрацией приточного воздуха. Поэтому такая вентиляция должна быть механической (искусственной). Общеобменная вытяжная вентиляция может быть проще приточной и выполняться в виде вентилятора, установленного в окне или отверстие в стене, поскольку удаляемый воздух не требуется обрабатывать. При небольших объемах вентилируемого воздуха устанавливают естественную вытяжную вентиляцию, которая заметно дешевле механической.
Наборная система вентиляции собирается из отдельных компонентов — вентилятора, глушителя, фильтра, системы автоматики и т.
д. Такая система обычно размещается в отдельном помещении — венткамере или за подвесным потолком (при небольшой производительности). Достоинством наборных систем является возможность вентиляции любых помещений — от небольших квартир и офисов до торговых залов супермаркетов и целых зданий. Недостатком — необходимость профессионального расчета и проектирования, а также большие габариты.
В моноблочной системе вентиляции все компоненты размещаются в едином шумоизолированном корпусе. Моноблочные системы бывают приточные и приточно-вытяжные. Приточно-вытяжные моноблочные установки могут иметь встроенный рекуператор для экономии электроэнергии. Моноблочные системы вентиляции имеют ряд преимуществ перед наборными системами:
- Поскольку все компоненты расположены в шумоизолированном корпусе, уровень шума моноблочных приточных установок заметно ниже, чем в наборных системах. Благодаря этому моноблочные системы небольшой производительности можно размещать в жилых помещениях, в то время, как наборные системы, как правило, требуется устанавливать в подсобных помещениях или в специально обустроенных вентиляционных камерах.
- Функциональная законченность и сбалансированность. Все элементы приточной установки подбираются, тестируются и отлаживаются для совместной работы на этапе производства, поэтому моноблочные системы обладают максимально возможной эффективностью.
- Небольшие габариты.
- Простой и недорогой монтаж. Установка моноблочной приточной системы занимает несколько часов и требует минимального количества расходных материалов.
В настоящее время на рынке широко представлены все ведущие мировые производители вентиляционного оборудования. Весь рынок вентиляционного оборудования можно условно разделить по следующим областям применения:
- Бытового и полупромышленного назначения.
- Промышленного назначения.
- Вентиляционное оборудование «специального» назначения.
К бытовому и полупромышленному сегменту можно отнести системы вентиляции для квартир, коттеджей, небольших офисов, кафе, ресторанов, то есть помещений с общей площадью до 600 кв.
Пересечение первого и второго сегмента обусловлено тем, что на объектах с воздухообменом от 4000 до 6000 куб.м в час возможно использование оборудования, как первой, так и второй группы. Системы вентиляции «специального» назначения применяются на объектах с особыми требованиями, например, в так называемых, «чистых помещениях» (фармацевтическое производство, операционные отделения и т.п.), системах аварийной вентиляции, системах дымоудаления и других.
Системы вентиляции — заказать проектирование, установку и монтаж в СПб, выгодные цены под ключ
Каждый проект системы вентиляции, который детально прорабатывается нашими инженерами, включает в себя предварительную разработку плана и расчет экономических и технических характеристик. Подбор оборудования для конкретного помещения зависит от множества параметров, правильно учесть которые без опыта достаточно сложно.
Мы не только разрабатываем проекты вентиляции для помещений промышленного, коммерческого и жилого назначения. Специалисты нашей компании готовы предложить вам весь комплекс монтажных работ по вентиляции, включая:
- прокладку вентиляции всех уровней сложности
- монтаж систем кондиционирования
- монтаж вытяжной вентиляции
- монтаж приточной вентиляции
- пусконаладочные работы систем вентиляции, кондиционирования и автоматизации
Компания «Вентиляционные системы» предлагает следующие типы оборудования:
| Наборная система вентиляции |
Вентиляционные установки |
Вентиляционные установки с рекуператором |
Проветриватели (бризеры) |
Мы работаем исключительно с сертифицированным оборудованием от ведущих мировых поставщиков, среди которых такие общепризнанные бренды как: Ostberg, Komfovent, Naveka, Polar bear, Арктос, Systemair, Turkov и многие др.
Обратившись в нашу компанию, вы сможете купить вентиляцию для своего дома, офиса, магазина, склада, ресторана или кафе, а также осуществить ее установку на выгодных условиях.
Гарантия на установленный нами кондиционер составляет 3 года!
Звоните телефону 8 (812) 775-08-78
Оставить заявку
- Назначение вентиляционных систем
- Из чего состоит вентиляция
- Классификация вентиляции
- Естественная и механическая вентиляция
- Вентиляция с рекуперацией
- Приточная и вытяжная вентиляция
- Канальные и бесканальные системы
- Наборные и моноблочные системы
- Системы специального назначения
- Проектирование и расчет вентиляционных систем в Санкт-Петербурге
Вентиляцией называется регулируемый воздухообмен в здании или помещении, формирующий благоприятный микроклимат для пребывания людей и работы техники. Для обеспечения нормальной циркуляции воздуха используют комплекс инженерного оборудования.
Назначение вентиляционных систем
Вентиляция выполняет следующие задачи:
- удаляет избыточную влагу и тепло;
- нормализует уровень углекислого газа в воздухе;
- удаляет пылевые частицы, химические соединения и другие загрязнения;
- снижает пожарную опасность.
Некоторые системы не только обновляют воздух внутри помещения, но и могут нагревать или охлаждать его до нужной температуры. Вентиляционные системы (ВС) отличаются по принципу функционирования, способу монтажа, техническим возможностям.
Из чего состоит вентиляция
В состав вентиляционных систем входят:
- Вентиляторы. Осевые, центробежные, встраиваемые или отдельно стоящие.
- Воздушные клапаны круглого, квадратного, прямоугольного сечения. Площадь сечения рассчитывается на основании скорости движения воздушных потоков.
- Блоки автоматического управления и регулировки для поддержания требуемых параметров.
- Фильтрующие элементы. Улавливают крупные твердые частицы, мелкодисперсную пыль, аэрозольные соединения.
- Шумоглушители. Монтируются на каналах или отводах. Уменьшают шум от работающих механизмов.
- Количество и тип конструктивных элементов зависят от назначения и сложности ВС. Точный состав и технические параметры системы определяют в процессе инженерных расчетов. При этом учитывают размеры помещений, потребности технологических процессов или людей, объемы выделяемых вредных веществ и другие параметры.
Классификация вентиляции
Вентиляционные системы классифицируют по зоне обслуживания, конструктивным особенностям, способу циркуляции воздушных потоков. Вентиляцию подразделяют на несколько подгрупп:
- по зоне использования — приточная или вытяжная;
- по способу и направлению перемещения воздуха — с естественным или искусственным побуждением;
- по территории обслуживания — локальная, общеобменная;
- по конструкции — канальная, бесканальная.
Также существуют вентсистемы с подогревом, фильтрацией воздуха и другими функциями. Разные типы ВС применяют раздельно или комбинируют в одном здании или помещении.
Естественная и принудительная вентиляция
При естественной вентиляции воздух в помещении обновляется за счет разницы плотности и температуры воздушных потоков. Такой тип вентиляции предусмотрен в многоквартирных жилых домах: системы вертикальных вентканалов с решетками. Воздуховоды при этом выведены на крышу и оборудованы дефлекторами, усиливающими отток отработанного воздуха за счет силы ветра.
В вентсистемах механического типа используется дополнительное электрооборудование для перемещения воздуха. Воздухообмен происходит принудительно с помощью вентиляторов, а также приточных и вытяжных установок. При необходимости такие системы способны очищать, охлаждать или нагревать воздух. Конструкции обеспечивают требуемый уровень воздухообмена вне зависимости от внешних условий. Чаще всего используют комбинированные решения и объединяют сразу два вида систем.
Вентиляция с рекуперацией
В системах принудительной вентиляции с рекуперацией выходящий воздух нагревается или охлаждается встречными воздушными потоками и поступает обратно в помещение. Рекуперативные узлы снижают тепловые потери здания в холодное время года, позволяют эффективно использовать ресурсы вентиляции летом, помогают экономить электроэнергию. Вентсистемы такого типа подходят для частных жилых домов, а также объектов небольшой площади.
Приточная и вытяжная вентиляция
Приточные системы подают в помещение воздух с улицы, а вытяжные — удаляют отработанный. В помещении может быть предусмотрен только один вид вентиляции: приточный или вытяжной. При этом вентсистемы могут обслуживать как определенную зону (локальные), так и всю площадь помещения (общеобменные). Для увеличения естественного притока воздуха устанавливают приточные клапаны и бризеры — устройства с функцией проветривания и очистки.
Также в зданиях нередко проектируют вентиляцию приточно-вытяжного типа, обеспечивающую одновременное поступление и удаление воздушных масс.
Канальные и бесканальные системы

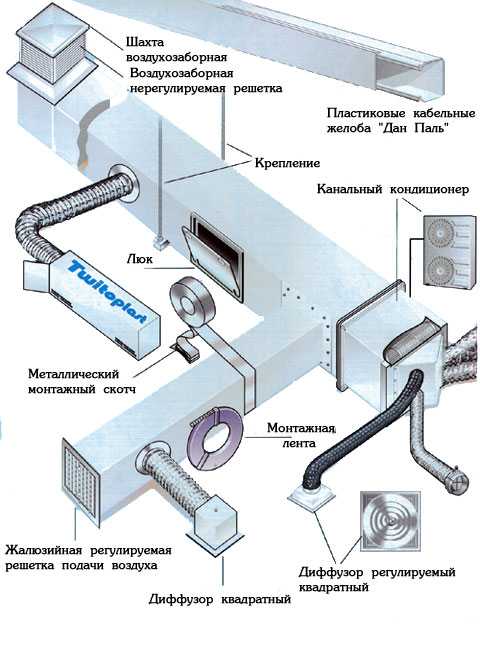

Канальная вентиляция имеет разветвленную сеть воздуховодов. Состоит из центрального блока для обработки поступающего воздуха, от которого тянутся каналы круглого или квадратного сечения. Такие системы обеспечивают приток и вытяжку воздуха одновременно. Чаще всего используются в помещениях большой площади с потолками высотой более трех метров. Канальные ВС подходят для офисов с большим количеством людей, медицинских учреждений, торговых центров.
Бесканальная вентиляция – это обычное проветривание. Мы открываем окна, двери и создаём тем самым «сквозняк», естественное движение воздуха за счёт разницы давлений. Такая вентиляция неконтролируема и зависит от слишком большого количества параметров внешней среды, однако она не требует никакого оборудования и специальных средств. Воздух с улицы заходит в помещение грязный и той температуры какая есть на данный момент, просачивается через все щели, создаёт свист.
Для того, чтобы как-то контролировать воздухообмен устанавливают механизмы принудительной вентиляции, а именно вентиляторы, работающие как на приток, так и на вытяжку, их называют проветривателями, которые комплектуются дополнительно фильтрами и нагревателями. Встраивают их во внешние стены и с помощью них нагнетают или вытягивают воздух, согласно заданному расходу.
Применяют данный вид оборудования не только в квартирах и домах, также используют большие варианты с большими расходами для ангаров и промышленных зданий, например для организации притока или вытяжки в комбинированном варианте.
Наборные и моноблочные системы
По конструктивному исполнению вентиляционные установки делятся на два типа:
- наборные — состоят из отдельных элементов, собранных по принципу конструктора, и отличаются внушительными габаритами. Благодаря разнообразию проектных схем подходят для объектов разного типа и назначения;
- моноблочные — все компоненты систем расположены в едином шумоизолированном корпусе. Моноблоки бывают приточными и приточно-вытяжными с функцией рекуперации. Имеют компактные размеры и сниженный уровень шума.
Моноблоки бывают приточными и приточно-вытяжными с функцией рекуперации. Имеют компактные размеры и сниженный уровень шума.Системы специального назначения
К системам специального назначения относят аварийные установки, предназначенные для быстрого отвода воздушных потоков из определенной зоны, а также противодымные установки. Комплексы устанавливают в местах, где существует потенциальный риск утечки газообразных веществ, а также на объектах с высоким уровнем пожароопасности.
Проектирование и расчет вентиляционных систем в Санкт-Петербурге
Выбор и расчет системы нужно делать на этапе проектирования здания. Инженеры компании «Вентиляционные системы» рассчитают кратность обмена воздуха с учетом условий использования помещений, составят принципиальную схему расположения каналов, определят технические параметры ВС. Наши специалисты спроектируют вентиляцию с учетом санитарных норм, а также параметров технического задания.
Мы разрабатываем проекты и выполняем монтаж вентиляционных сетей для объектов промышленного, торгового, жилого назначения.
Проверяем функциональность вентиляции с измерением параметров воздухообмена. Поставляем сертифицированное оборудование Ostberg, Komfovent, Naveka, Polar bear, Арктос, Systemair, Turkov и других брендов. Предоставляем скидки на проекты при покупке вентиляционного и климатического оборудования. Выполняем сертифицированное гарантийное и регламентное обслуживание инженерных систем.
Чтобы заказать проект, монтаж или расчет стоимости вентиляции, оставьте заявку на сайте. Также вы можете оформить заказ или получить консультацию по телефону (812) 775-08-78.
Вентиляция с рекуперацией тепла — Small Planet Supply
Во всех домах и других зданиях вентиляция является критически важным фактором для поддержания здоровья как зданий, так и их обитателей. В Small Planet Supply мы предлагаем сбалансированную вентиляцию для односемейных, многоквартирных и коммерческих проектов. Независимо от того, хотите ли вы добавить вентиляцию для нового или существующего проекта, у Small Planet Supply есть продукт, который может удовлетворить ваши потребности.
Почему сбалансированная вентиляция (с рекуперацией тепла) — лучший выбор
Сбалансированная система вентиляции подает свежий наружный воздух в здание с той же скоростью, с которой удаляется застоявшийся воздух из помещения. Если приточно-вытяжная система вентиляции спроектирована и установлена правильно, она не создаст и не разгерметизирует здание. Это позволяет механической вентиляции управлять потоком воздуха внутри здания, а не полагаться только на приточные или только вытяжные вентиляционные системы.
Почему важна эффективность системы сбалансированной вентиляции
Поскольку приточно-вытяжная система вентиляции постоянно подает свежий воздух в дом или другое здание, вас могут беспокоить повышенные затраты на электроэнергию. Вот почему вентиляция с рекуперацией тепла имеет решающее значение для поддержания свежести воздуха при низких затратах на электроэнергию. Чем выше эффективность системы, тем больше энергии извлекается из входящего воздуха. Нагреваете ли вы или охлаждаете воздух, поступающий в ваш дом, вы сэкономите на затратах на электроэнергию.
Вентиляционные системы с рекуперацией тепла в Small Planet Supply
Компания Small Planet Supply предлагает бренды с наивысшей эффективностью, поэтому любая система, которую вы выберете, будет поддерживать здоровый воздух в помещении и низкие расходы на коммунальные услуги. Независимо от того, покупаете ли вы односемейную, многосемейную или коммерческую систему, у нас есть система, которая подойдет вам. Все вентиляционные системы с рекуперацией тепла, продаваемые Small Planet Supply, соответствуют стандарту Passive House, гарантируя, что вы получаете продукцию самого высокого качества на рынке.
Zehnder HRV и ERV Systems
В то время как в Северной Америке вентиляция с рекуперацией тепла развивалась медленно, в Европе эта технология была усовершенствована группой Zehnder за последние 15 лет. Компания Small Planet Supply предлагает системы вентиляции Zehnder с рекуперацией тепла с 2013 года. Zehnder предлагает полную линейку продуктов для одноквартирных и многоквартирных домов и предлагает энергоэффективность до 93%.
Системы Zehnder доступны в различных размерах, что позволяет использовать их как в самых маленьких домах, так и в самых крупных многоквартирных домах. Тихая работа и стильные устройства делают их любимыми домовладельцами и строителями. Узнайте больше о Zehnder на страницах Zehnder и Zehnder для домовладельцев нашего веб-сайта.
Fresh-R Децентрализованные системы вентиляции с рекуперацией тепла
Компания Small Planet Supply теперь предлагает нашим клиентам системы Fresh-R HRV. Эти системы являются отличным выбором для наших клиентов, которые хотят добавить HRV к существующему зданию или как часть модернизации, поскольку они спроектированы иначе, чем другие системы HRV.
Вместо использования труб в стенах или потолке для подачи свежего воздуха в дом используются децентрализованные встраиваемые в стену блоки или блоки на стене для подачи воздуха в дом и из него, а также передние вентиляторы (Fresh- r Вперед) на внутренних стенах, чтобы обеспечить поступление свежего воздуха во все помещения вашего дома или объекта.
Эти инновационные системы, произведенные в Нидерландах, определенно заслуживают внимания при планировании вентиляции.
Сообщения в блоге Small Planet Supply о вентиляции
В нашем блоге о снабжении для малых планет есть сообщения по последним темам.
Info-610: Центральный вентилятор Интегрированные системы вентиляции
Дата вступления в силу
Текст
Для чего нужна система вентиляции?
Во всех зданиях требуется контролируемая механическая вентиляция или контролируемая целенаправленная подача наружного воздуха в кондиционируемое помещение. Строительство преднамеренно негерметичных зданий и установка открывающихся окон не всегда обеспечивает достаточное количество наружного воздуха. Ограждения зданий должны быть «герметичными, а затем должным образом проветриваться». Почему? Потому что, прежде чем вы сможете управлять воздухом, вы должны его заключить.
Как только вы устраните большие отверстия, станет легко контролировать воздухообмен между внутренней и внешней средой.
При герметичном ограждении здания требуется как механическая вентиляция, так и контроль источников загрязнения, чтобы обеспечить приемлемое качество воздуха внутри дома. Эти подходы схематично показаны на следующих рисунках под названием Интегрированная система приточной вентиляции .
Интегрированная система центрального вентилятора
Одним из примеров конструкции системы вентиляции является система интегрированной подачи центрального вентилятора (CFIS), которая состоит из 6-дюймового воздухозаборного канала наружного воздуха, соединенного с возвратной стороной воздухообрабатывающего агрегата. с управлением циклами вращения вентилятора, чтобы убедиться, что вентилятор работает в течение запрограммированного минимального времени. Этот воздуховод втягивает наружный воздух в систему распределения воздуха и распределяет его по различным комнатам дома.
Впускной воздуховод имеет заслонку с электроприводом, также управляемую регулятором циклов работы вентилятора, чтобы закрыть заслонку, чтобы предотвратить чрезмерную вентиляцию птичника в периоды значительных требований к кондиционированию помещения. Схема системы CFIS с 6-дюймовой заслонкой с электроприводом показана на рисунке Наружный воздуховод, соединенный с возвратной линией воздухообрабатывающего агрегата.
Контроллеры CFIS
На рынке имеется несколько контроллеров встроенной системы вентиляции с центральным вентилятором. Список продуктов можно найти в Интернете на веб-сайте FanCycler.com:
На этом веб-сайте также имеется подробная информация об установке и вводе в эксплуатацию этих систем.
Детали системы вентиляции
Рисунок 1
Наружный воздуховод должен быть изолирован и расположен так, чтобы был уклон/наклон наружу для отвода возможного конденсата из-за снежной бури.
Заслонка с электроприводом позволяет управлять рабочим циклом вентиляционного воздуха (т.
е. временем открытия) отдельно от рабочего цикла вентиляционной установки (т. е. временем работы).Контроллер может быть установлен на вентиляционной установке или в основном пространстве рядом с термостатом.
Балансировочная заслонка, отрегулированная для обеспечения необходимого расхода воздуха.
Температура смешанного возвратного воздуха (15 % или менее наружного воздуха в смеси с 85 % или более внутреннего воздуха) не должна опускаться ниже 55° по Фаренгейту, или следуйте инструкциям производителя печи.
е. временем открытия) отдельно от рабочего цикла вентиляционной установки (т. е. временем работы).Рисунок 2
Встроенная система приточной вентиляции с воздуховодом для возврата наружного воздуха
Устройство обработки воздуха (предпочтительно с эффективным охлаждающим вентилятором ECM) работает с минимальным рабочим циклом 33 %, включая запросы на нагрев и нагрев. В среднем в течение года это означает, что управление циклами вентилятора будет активировать вентилятор примерно в 15% случаев без одновременной потребности в обогреве или охлаждении.
Центральная система принудительной вентиляции дома обеспечивает охлаждение наружного воздуха наряду с циркуляцией и распределением вентиляционного воздуха для улучшения качества воздуха в помещении и теплового комфорта.
Точечная вытяжка обеспечивается отдельными вентиляторами в ванных комнатах и кухонной вытяжкой.
В любых системах приточной вентиляции рекомендуется предварительная фильтрация наружного воздуха для защиты оборудования и продления срока службы фильтра вентиляционной установки.
Рис. 3
Воздуховод наружного воздуха, подключенный к возвратной магистрали
Рис. 4
Встроенная система приточной вентиляции с осушением для теплого влажного климата
Приточная вентиляция со встроенным центральным вентилятором, непрерывной вытяжкой из ванной комнаты и встроенным осушителем. Забор наружного воздуха через боковую стенку через угловой меховой пух в чулане (прохождение через фронтон так же хорошо, но не через крышу).
Ручная балансировочная заслонка в воздуховоде наружного воздуха позволяет регулировать расход.
Периодическая работа вентилятора центрального кондиционера обеспечивает постоянное распределение вентиляционного воздуха и однородное качество воздуха. Это также уменьшает колебания температуры и влажности между комнатами.
Дополнительная заслонка с электроприводом закрывает отверстие наружу, когда вентилятор выключен, а благодаря циклическому управлению заслонкой может ограничивать поступление наружного воздуха независимо от того, как долго работает вентилятор.
Хранение всех воздуховодов внутри изолированного пространства обеспечивает наилучшие эксплуатационные характеристики, например, на показанном выше невентилируемом чердачном этаже. Лучше всего подходят герметичные и хорошо изолированные воздуховоды.
Дополнительное осушение, интегрированное с центральной системой распределения воздуха, обеспечивает круглогодичный контроль влажности независимо от работы системы охлаждения.
