Как проверить трехходовой клапан в газовом котле: пошаговый инструктаж

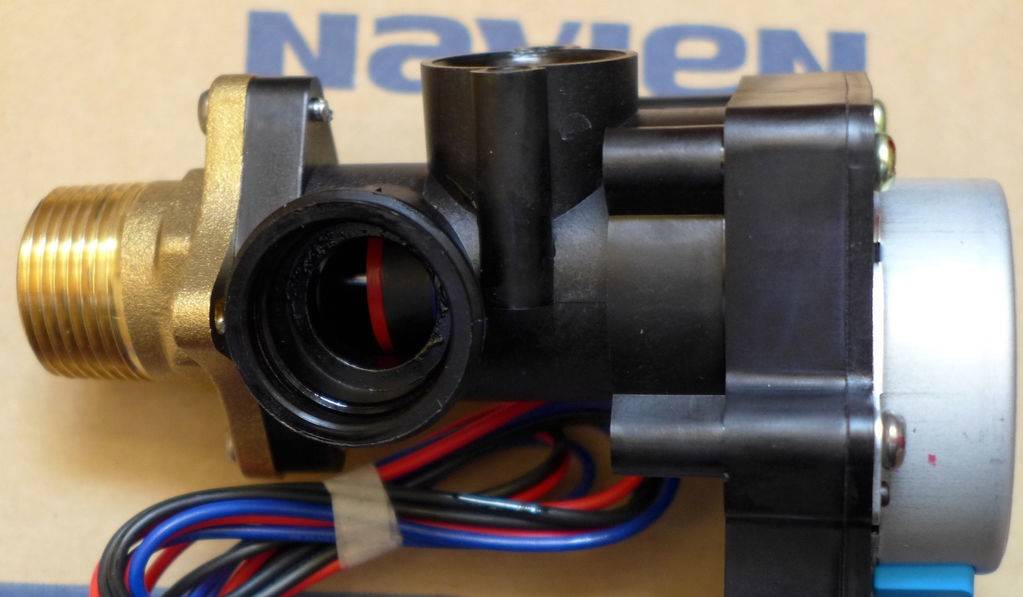

Трехходовой клапан – устройство, широко применяемое в самых различных конструкциях бытовых и промышленных аппаратов. Соответственно, такого же рода устройство применяется в составе бытового газового оборудования. Наряду с различными неисправностями бытовых газовых котлов пользователи нередко встречаются с поломкой трехходового клапана. Согласитесь, неплохо бы выяснить, по какой причине выходит из строя это устройство и попытаться починить его своими силами.
Между тем установить потерю работоспособности устройства «с первого взгляда» удается далеко не всегда даже профессиональным механикам. Для этого требуется соответствующая проверка. Поэтому в рамках нашей статьи рассмотрим, как проверить трехходовой клапан в газовом котле, когда есть подозрения на неисправность этого механизма. Также поговорим о разновидностях устройства и его функциональных возможностях.
Содержание статьи:
- Кратко о механизме трехходового клапана
- Функциональное применение устройства
- Как выполняется проверка трехходового клапана?
- Шаг #1 — проверка привода клапана
- Шаг #2 — проверка механизма распределения потоков
- Выводы и полезное видео по теме
Кратко о механизме трехходового клапана
Устройство трехходового клапана бытового газового котла и другого газового оборудования является достаточно простым, несмотря на сложную, на первый взгляд, форму.
Следует отметить, у каждого производителя конструктивное исполнение клапанов существенно отличается, но принцип действия фактически остаётся неизменным.
Традиционно корпус прибора изготавливают из бронзы. Рабочие элементы, например, шток, пружины – выполняются из стали. Мембрана обычно изготовлена из резины Для уплотнения штока используется двойной кольцевой элемент. Соединительные детали (штуцеры) могут иметь исполнение под резьбу или пайку, в зависимости от модели трехходового клапана.
Один из широко распространенных вариантов исполнения трехходового клапана: 1, 2 – угловой проходной транспортный канал; 1, 3 – прямой проходной транспортный канал; 4 – головка привода; A – транспорт потоков в режиме отопления; B – транспорт потоков в режиме ГВС
Обычно совместно с прибором используется электромеханический привод. Благодаря его работе осуществляется двухточечное регулирование.
Так, привод у трехходового клапана может быть ручным, электромеханическим (термостатический, с термоголовкой), электрическим, гидравлическим.
Принцип работы трехходового клапана для схемы газового котла, примерно, следующий: когда устройство находится в режиме нормально открытого транспорта, прямой проходной транспортный канал, соответственно, открыт. Угловой проходной канал остаётся закрытым.
Иное состояние механизма обеспечивает открывание углового транспортного канала и блокировку прямого транспортного канала, соответственно. Также возможны промежуточные положения штока и заслонки трехходового клапана.
Подробнее об устройстве и принципе работы трехходового клапана мы говорили в .
Функциональное применение устройства
Если рассматривать механизм коммутации потоков с точки зрения возможной функциональности, следует отметить различие устройств по принципу действия:
- Разделительный.
- Переключающий.
- Смесительный.
Разделительный принцип работы предполагает деление потока, направляя его в два контура.
Переключающей функцией предусматривается организация переключения между приборами, потребляющими тепловую энергию. Например, переключение между контуром ГВС и отопления .
Переключающий функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 1, 2 – прямой транспортный канал; 3, 2 – угловой транспортный канал
Переключающий функционал позволяет организовать эффективное переключение между различными приборами, генерирующими тепловую энергию:
- водяными нагревателями;
- ;
- солнечными батареями и т.д.
Другая функция трехходового клапана для бытового газового котла – смесительная. Она позволяет организовать регулируемое смешивание потоков рабочей жидкости (подмешивание обратки в нагретый теплоноситель).
Для этого достаточно установить трехходовой клапан на обратной трубе отопительной системы.
Смесительный функционал клапана (классическая схема): П – первичный контур; В – вторичный контур; 2, 1 – прямой транспортный канал; 2, 3 – угловой транспортный канал
Теперь, после краткого ознакомления с конструктивными деталями прибора, можно рассмотреть особенности проверки работы трехходового клапана, установленного в .
Как выполняется проверка трехходового клапана?
Нарушение работы прибора сказывается на эксплуатации газового котла в целом. К примеру, если подача теплоносителя недостаточна, газовый котел может попросту отключиться из-за перегрева. Или же, неисправность трехходового клапана может сопровождаться отсутствием должной температуры нагрева теплоносителя в системе отопления.
В любом случае, устройство требуется проверить на работоспособность. При этом для исполнения диагностических мероприятий, регулирующий прибор газового котла, как правило, приходится демонтировать. Демонтаж относительно несложен, поэтому такая работа вполне может выполняться своими силами.
Шаг #1 — проверка привода клапана
Далее рассмотрим пошагово процесс проверки, начав с проверки привода. Рассмотрим особенности диагностики клапанов с различным типом привода.
Диагностика электропривода трехходового клапана
Шток клапана традиционно управляется электроприводом. Поэтому целостность, наличие питания, и работоспособность электропривода следует проверить в первую очередь.
Целостность внешней части проверяется визуально путем внимательного осмотра, а наличие питания и целостность внутреннего механизма — соответствующими приборами.
Диагностика приводной части трехходового клапана газового котла при помощи широко распространенного электрического прибора – тестера
Привод и все элементы этой части конструкции обычно диагностируются электрическим тестером. Этим прибором можно проверить как целостность цепей, так и наличие питающего напряжения. Исправный привод при подаче/отключении питающего напряжения должен демонстрировать рабочий процесс – движение толкателя штока клапана.
Проверку работы электропривода допустимо выполнить непосредственным подключением механизма к сети электрического тока, используя для этого разъём, которым комплектуется привод. Наглядно этот момент осветлен в видеоролике, расположенном в конце статьи.
Проверка термостатической головки
Если конструкция трехходового клапана не предусматривает наличия электропривода, но управляется , нужно проверить эту часть системы путём приложения температурного воздействия непосредственно к баллону датчика.
Термостатическая головка, дополненная температурным баллоном. На некоторых моделях газовых котлов конструкции трехходовых клапанов оснащаются таким типом привода
Например, можно нагреть баллон термостатической головки с помощью электрического фена.
Исправная термоголовка должна реагировать на изменения температуры и толкать/вытягивать шток клапана аналогично тому, как эту работу выполняет электропривод.
Проверка устройства с гидравлическим приводом
Если в системе газового котла используется клапан, регулирующий потоки и действующий по принципу гидравлического управления штоком, диагностику работоспособности такого устройства непосредственно в системе котла проводить достаточно сложно.
Конструкция разделительного устройства газового бытового котла, наделённого гидравлическим приводом управляющего штока. Этот вид прибора довольно широко распространен
Обычно такого рода конструкция подлежит демонтажу и разборке, с последующей проверкой целостности:
- пружины;
- уплотнений;
- мембраны;
- колец.
Подозрения на неработоспособность трехходового клапана, в данном случае, можно подтвердить запуском газового котла в тестовом режиме. Если при этом отмечается нарушение теплового распределения по рабочим контурам системы, на 90% клапан работает некорректно.
Шаг #2 — проверка механизма распределения потоков
Механизм устройства по мере эксплуатации способен изнашиваться. К тому же при транспортировке теплоносителя характерным является скопление в системе различного мусора, отложений и т.п.
Всё это способно блокировать работу устройства. Поэтому в первую очередь требуется провести визуально проверку всех доступных деталей.
Детали трехходового клапана одной из выпускаемых конструкций, которые подлежат проверке в случае подозрений на неисправность регулирующего устройства
Далее выполняется проверка нормальности хода штока мембраны. Как правило, будучи в рабочем состоянии, шток движется плавно, с некоторым натягом.
Корректность хода можно проверить, воздействуя с небольшим усилием на концевую часть штока (выход под привод), выходящую через отверстие капсулы корпуса клапана.
Если не отмечается факторов клина хода штока по всей длине и шток самостоятельно возвращается в исходное положение от упорной точки, значит, эта часть распределительного прибора работоспособна.
Наконец, проверяются элементы уплотнений – шаровые или мембранные, в зависимости от конструктивного исполнения. Если на резиновых уплотнительных мембранах дефекты обычно проявляются в виде порывов, то шаровые уплотнения со временем могут деформироваться. Фактор деформации приводит к утрате полноценного уплотнения, соответственно, нарушается алгоритм регулировки потоков прибором.
Выводы и полезное видео по теме
Ниже предоставляется для ознакомления полезный видеоматериал, где демонстрируется разборка устройства, регулирующего тепловые потоки в газовом котле. Причём дана практика разборки своими руками.
Устройство распределения, описываемое видеороликом, оснащается гидравлическим приводом штока. Ознакомление с данной практикой ремонта поможет понять, как проверять приборы аналогичного типа и ремонтировать в случае наличия дефектов.
Таким образом, трехходовой клапан для бытового газового котла может проверяться практически в любой конструкции, независимо от индивидуального исполнения. Главный момент – правильно определить, с каким именно приводом используется распределительное устройство газового котла. Информацию по этому вопросу можно получить из документации на оборудование или же опираясь на примеры демонстрации приводов в этой статье.
У вас есть полезная информация по рассмотренной выше теме и вы хотите поделиться ею с другими пользователями? Пишите свои замечания и комментарии в блоке ниже, добавляйте фото, оставляйте свои рекомендации — форма обратной связи расположена ниже.
