Терморезистор — это полупроводниковый прибор, сопротивление которого зависит от его температуры. В зависимости от типа элемента сопротивление может повышаться или падать при нагреве. Различают два вида терморезисторов:. Температурный коэффициент электрического сопротивления — это зависимость сопротивления от температуры. Описывает, на сколько Ом или процентов от номинальной величины изменяется сопротивление элемента при повышении его температуры на 1 градус Цельсия.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • NTC термисторы серии MF52
  • Терморезисторы
  • Параметры термисторов
  • Терморезистор ММТ-4Б 2.
  • Терморезистор
  • Терморезисторы. Виды и устройство. Работа и параметры
  • Как обозначается термистор на схеме. Маркировка специальных резисторов маркировка термисторов
  • Что такое терморезистор, его обозначение на схеме разновидности и применение
  • Энциклопедия электроники
  • Маркировка специальных резисторов Маркировка термисторов

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Варистор, зачем он нужен и как выбрать правильный

NTC термисторы серии MF52


В настоящий момент промышленность выпускает огромный ассортимент терморезисторов , позисторов и NTC-термисторов. Каждая отдельная модель или серия изготавливается для эксплуатации в определённых условиях, на них накладываются определённые требования. Поэтому от простого перечисления параметров позисторов и NTC-термисторов толку будет мало. Мы пойдём немного другим путём.

Каждый раз, когда в ваши руки попадает термистор с легко читаемой маркировкой, необходимо найти справочный листок, или даташит на данную модель термистора. Кто не в курсе, что такое даташит, советую заглянуть на эту страницу. В двух словах, даташит содержит информацию по всем основным параметрам данного компонента. В этом документе перечислено всё, что нужно знать, чтобы применить конкретный электронный компонент. У меня в наличии оказался вот такой термистор.

Взгляните на фото. Поначалу о нём я не знал ничего. Информации было минимум. Судя по маркировке это PTC-термистор, то есть позистор. На нём так и написано — PTC. Далее указана маркировка C Сперва может показаться, что найти хоть какие то сведения о данном позисторе вряд ли удастся.

Но, не стоит вешать нос! Открываем браузер, вбиваем в гугле фразу типа этих: «позистор c», «ptc c», «ptc c datasheet», «ptc c даташит», «позистор c даташит». Далее остаётся лишь найти даташит на данный позистор. Как правило, даташиты оформляются как pdf-файл.

Из найденного даташита на PTC C , я узнал следующее. Данный PTC-термистор применяется для ограничения тока при коротком замыкании и перегрузках.

Это максимальное напряжение, которое может выдержать позистор. Rated voltage — V R. Номинальное напряжение. То есть обычное, рабочее напряжение, при котором позистор исправно работает длительное время. В таблице указано напряжение в 12 вольт переменный и постоянный ток.

Switching cycles — N. Количество циклов переключения. Это расчётное число переключений срабатываний позистора, при котором он не теряет свои свойства. Для данного позистора число срабатываний, при котором он должен выполнить функцию ограничения тока и не выйти из строя равно Reference temperature — T ref.

Опорная температура. При росте тока через позистор он нагревается, а благодаря нагреву сопротивление его возрастает на несколько порядков. Так вот T ref — это температура позистора, когда его сопротивление начинает резко возрастать. Я бы назвал эту температуру «температурой перехода». Допустимое отклонение от номинального сопротивления. Выражается в процентах. Operating temperature range — T op.

Диапазон рабочих температур. Как видим, в таблице указано две строки. Теперь обратим своё внимание на электрические характеристики конкретного изделия, в нашем случае это позистор PTC C полная маркировка BCA Взгляните на следующую таблицу.

I R — Rated current mA. Номинальный ток. Это ток, который выдерживает данный позистор в течение длительного времени. Я бы его ещё назвал рабочим, нормальным током. Для позистора C номинальный ток составляет чуть более полуампера, а конкретно — mA 0,55A. I S — Switching current mA. Ток переключения. Это величина тока, протекающего через позистор, при котором его сопротивление начинает резко возрастать.

Таким образом, если через позистор C начнёт протекать ток более mA 1,1A , то он начнёт выполнять свою защитную функцию, а точнее начнёт ограничивать протекающий через себя ток за счёт роста сопротивления. Ток переключения I S и опорная температура T ref связаны, так как ток переключения вызывает разогрев позистора и его температура достигает уровня T ref , при которой сопротивление позистора возрастает.

I Smax — Maximum switching current A. Максимальный ток переключения. Это неспроста. Дело в том, что любой позистор может поглотить определённую мощность. Если она превысит допустимую, то он выйдет из строя. Поэтому для максимального тока переключения указывается и напряжение. В данном случае оно равно 20 вольтам. Перемножив 3 ампера на 20 вольт, мы получим мощность в 60 Вт. Именно такую мощность может поглотить наш позистор при ограничении тока.

I r — Residual current mA. Остаточный ток. Это остаточный ток, который протекает через позистор, после того, как тот сработал, начал ограничивать ток например, при перегрузке. Остаточный ток поддерживает подогрев позистора для того, чтобы он был в «разогретом» состоянии и выполнял функцию ограничения тока до тех пор, пока причина перегрузки не будет устранена. Как видим, в таблице указано значение этого тока для разного напряжения на позисторе. Не трудно догадаться, что перемножив ток ограничения на напряжение, мы получим мощность, которая требуется для поддержания нагрева позистора в сработавшем состоянии.

Что такое R R и R min нам поможет понять следующий график. R min — Minimum resistance Ом. Минимальное сопротивление. Наименьшее значение сопротивления позистора. Минимальное сопротивление, которое соответствует минимальной температуре, после которой начинается диапазон с положительным ТКС. Если детально изучить графики для позисторов, то можно заметить, что до значения T Rmin сопротивление позистора наоборот уменьшается.

То есть позистор при температурах ниже T Rmin ведёт себя как «очень плохой» NTC-термистор и его сопротивление снижается незначительно с ростом температуры.

R R — Rated resistance Ом. Номинальное сопротивление. Это сопротивление позистора при какой-то ранее оговоренной температуре. Проще говоря, это сопротивление позистора при комнатной температуре, которое мы можем легко измерить любым мультиметром. Approvals — в дословном переводе это одобрение. То есть одобрено такой-то организацией, которая занимается контролем качества и пр.

Особо не интересует. Ordering code — серийный номер. Тут, думаю, понятно. Полная маркировка изделия. В нашем случае это BCA Из даташита на позистор PTC C я узнал, что применить его можно в качестве самовосстанавливающегося предохранителя. Например, в электронном устройстве, которое в рабочем режиме потребляет ток не более 0,5А при напряжении питания 12V. Теперь поговорим о параметрах NTC-термисторов. В отличие от позисторов, при нагреве сопротивление NTC-термистора резко падает.

В наличии у меня оказалось несколько NTC-термисторов. В основном они были установлены в блоках питания и всяких силовых агрегатах.

Их назначение — ограничение пускового тока.

Остановился я вот на таком термисторе. Давайте узнаем его параметры. На корпусе указана лишь такая маркировка: 16D-9 F1. Конкретно наш экземпляр, это MFD9. Данная серия термисторов используется для ограничения пускового тока. Далее на графике наглядно показано, как работает NTC-термистор.


Терморезисторы

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе. Во всех случаях обязательным показателем является номинальное сопротивление, для обозначения которого используется буквенно-цифровая маркировка см. Значения маркировочных цветов приведены на цветном рис. Сведения о цветовой маркировкеNTC термисторов. В основу условных обозначений терморезисторов положен буквенно-цифровой или цифровой код, которым обозначают тип и значения основных и дополнительных параметров, конструктивное исполнение и вид упаковки. До введения новых стандартов на специальные резисторы в основу обозначения терморезисторов входил состав материала, из которого изготавливался термочувствительный элемент: КМТ — кобальто-марганцевые, ММТ — медно-марганцевые и т.

Параметры термисторов. Основные параметры NTC-термисторов и позисторов. NTC и Судя по маркировке это PTC-термистор, то есть позистор.

Параметры термисторов

Правда, надо заметить, что не все устройства, изменяющие сопротивление с температурой, называются терморезисторами. Например, резистивные термометры, которые изготавливаются из маленьких катушек витой проволоки или из напыленных металлических плёнок, хотя их параметры и зависят от температуры, однако, работают не так, как терморезисторы. Терморезисторы с отрицательным ТКС изготавливаются из полупроводникового материала — спеченной керамики, изготовленной из смеси оксидов металлов. Терморезисторы широко применяются везде, и мы встречаемся с ними каждый день: на них основаны системы противопожарной безопасности, системы измерения и регулирования температуры, теплового контроля, схемы температурной компенсации, измерения мощности ВЧ. Также применение терморезисторы находят в промышленной электронике и бытовой аппаратуре, в медицине, метеорологии, в химической и других отраслях промышленности. В этой работе рассматриваются основы самого терморезисторного эффекта, устройство терморезисторов и важнейшие их характеристики. Содержание: Краткое описание сущности физического эффекта 4 Устройство терморезисторов 5 Используемые материалы 7 Основные параметры терморезисторов 9 Основные характеристики терморезисторов 10 Классификация и маркировка 12 Сведения о нескольких конкретных приборах 13 Применение 16 Библиографический список 18 Затраты времени 19 Краткое описание сущности физического эффекта. Терморезистор — это устройство, сопротивление которого сильно изменяется с изменением температуры. Это резистивный прибор, обладающий высоким ТКС температурным коэффициентом сопротивления в широком диапазоне температур. Различают терморезисторы с отрицательным ТКС, сопротивление которых падает с возрастанием температуры, часто называемые термисторами, и терморезисторы с положительным ТКС, сопротивление которых увеличивается с возрастанием температуры.

Терморезистор ММТ-4Б 2.2К

В электронике практически постоянно происходит целый каскад различных измерений. Одним из параметров, подвергающихся постоянному контролю, является температура. С ее измерением превосходно справляются такие электронные компоненты, как терморезисторы — электронные компоненты, выполненные из полупроводников, в которых сопротивление изменяет свою величину с изменением температуры. В данной статье я расскажу, как обозначаются, как выглядят и какими еще особенностями обладают терморезисторы. Итак, если взглянуть на схемы, то вы сможете увидеть следующие обозначения:.

Схеме типа при комнатной температуре около 40 Ом.

Терморезистор

Цветовая маркировка отечественных и импортных резисторов и NTC термисторов. Цветовая маркировка отечественных и импортных резисторов. Цветовая маркировка NTC термисторов. Информация о сайте Обратная связь. Первые три — численная величина сопротивления в Омах, четвертое кольцо — множитель.

Терморезисторы. Виды и устройство. Работа и параметры

Раздел недели: Символы и обозначения оборудования на чертежах и схемах Техническая информация тут. Перевод единиц измерения величин Таблицы числовых значений Алфавиты, номиналы, единицы Математический справочник Физический справочник Химический справочник Материалы Рабочие среды Оборудование тут Инженерное ремесло Инженерные системы Технологии и чертежи Личная жизнь инженеров Калькуляторы. Поставщики оборудования. Полезные ссылки. Адрес этой страницы вложенность в справочнике dpva. Кодировки, обозначения, маркировки. Корякин-Черняк, Е.

NTC Терморезисторы для измерения температуры. Резисторы с Маркировка NTC термистора, Сопротивление при 25°С, Коэфф. темпер. чувств.

Как обозначается термистор на схеме. Маркировка специальных резисторов маркировка термисторов

Золотые поставщики — это компании, прошедшие предварительную проверку качества. Проверки на месте были проведены Alibaba. Провода, кабели и кабельные сборки. Электрические провода.

Что такое терморезистор, его обозначение на схеме разновидности и применение

ВИДЕО ПО ТЕМЕ: Терморезисторы — Радиоэлементы #3

Как и любой технический прибор, терморезисторы имеют ряд параметров и характеристик, знание которых позволяет выяснить возможность использования данного терморезистора для решения определенной технической задачи. У основной массы терморезисторов величина В лежит в диапазоне … K, но есть терморезисторы с величиной В в пределах … K. Характеризует тепловую инерционность терморезистора. Постоянная времени определяется конструкцией и размерами термистора, зависит от теплопроводности окружающей среды, составляет от 0,5 с до с. Максимально допустимая температура t max , до которой характеристики терморезистора долгое время остаются стабильными.

Обычно маркировка содержит лишь самые необходимые и важнейшие сведения о терморезисторе.

Энциклопедия электроники

В электронике всегда приходится что-то измерять или оценивать. Например, температуру. С этой задачей успешно справляются терморезисторы — электронные компоненты на основе полупроводников, сопротивление которых изменяется в зависимости от температуры. Здесь я не буду расписывать теорию физических процессов, которые происходят в терморезисторах, а перейду ближе к практике — познакомлю читателя с обозначением терморезистора на схеме, его внешним видом, некоторыми разновидностями и их особенностями. В зависимости от сферы применения и типа терморезистора обозначение его на схеме может быть с небольшими отличиями. Основная характеристика терморезистора — это его ТКС. ТКС — это температурный коэффициент сопротивления.

Маркировка специальных резисторов Маркировка термисторов

В настоящий момент промышленность выпускает огромный ассортимент терморезисторов , позисторов и NTC-термисторов. Каждая отдельная модель или серия изготавливается для эксплуатации в определённых условиях, на них накладываются определённые требования. Поэтому от простого перечисления параметров позисторов и NTC-термисторов толку будет мало. Мы пойдём немного другим путём.


8. Примеры схем с терморезисторами

Самое широкое распространение терморезисторов в схемах получили схемы температурных датчиков.



Терморезисторы изготавливаются из специальных полупроводниковых сплавов или чистых металлов, у которых сопротивление значительно изменяется от температуры. Терморезисторы также называют термосопротивлениями или сокращённо термисторами (термистор).

Основным параметром термисторов считается температурный коэффициент сопротивления (ТКС). Чем он больше, тем легче регистрировать отклонение температуры. Чем он стабильнее во времени, тем достовернее будут показания.

Главные достоинства термисторов перед другими датчиками температуры — это низкая стоимость и высокая чувствительность, позволяющая регистрировать быстрые колебания температуры. Недостатки: относительно узкий диапазон рабочих температур, «хрупкость» конструкции и нелинейность характеристики. Если температуру измеряет МК, то нелинейность легко учитывается программным путём.

На рисунках приведены схемы подключения NTC-термисторов к МК.

 Рис. 1. Схемы подключения NTC-термисторов к МК {начало)’.

а)  базовая схема измерения температуры через АЦП МК. Зависимость сопротивления термистора от температуры в общем случае носит нелинейный характер, поэтому используется табличный метод с заранее подобранными коэффициентами. Таблица преобразования напряжения АЦП в температуру предварительно заносится в ПЗУ МК;

б)  если термистор R подключается к цепи питания, а не к общему проводу, то изменяется наклон зависимости напряжения АЦП от температуры в противоположную сторону;

в)  измерение температуры проводится только при ВЫСОКОМ уровне на выходе МК, что экономит ток через делитель, в ждущем режиме. Резистор должен быть точным;

г)  усилитель постоянного тока на транзисторе VT1 повышает чувствительность, но сужает температурный диапазон. Ток базы VT1 может выйти за норму при низком сопротивлении RL Шкалу резистора (характеристика поворота «В») размечают в градусах температуры. МК следит за уровнем на входе и в момент «перескока» включает внешний индикатор;

д)  МК измеряет разность напряжений на двух делителях: R1, R2w R3, R4. Используются два канала АЦП в дифференциальном режиме. Термисторы R1 и физически устанавливают в разных местах с разной температурой окружающей среды;

  Рис. 2 Схемы подключения NTC-термисторов к МК {продолжение)’.

е)  сначала конденсатор С1 разряжается через резистор R1 НИЗКИМ уровнем с выхода «О/Z» МК. Затем линии «О/Z» и «1/Z» настраиваются в режим входа, а линия «Z/1» в режим выхода с ВЫСОКИМ уровнем. МК измеряет по таймеру время заряда конденсатора С через резистор R2JX0 определённого порога (входом служит линия «О/Z»). Конденсатор вновь разряжается через линию МК, после чего аналогичным образом измеряется время заряда конденсатора через термистор R3. Разность двух отсчётов времени пропорциональна разности температур нагрева резисторов R2w R3, которые должны находиться физически в разных местах. Резистор можно заменить перемычкой при малой ёмкости конденсатора С;

ж)  метод уравновешивания зарядов. В МК на входе может использоваться АЦП или обычная линия порта с фиксированным порогом срабатывания. Если напряжение на конденсаторе С больше порогового, то на линии «Z/О» устанавливается НИЗКИЙ уровень и происходит разряд ёмкости через резистор R2. Если напряжение меньше порогового, то линия «Z/О» переводится в режим входа без «pull-up» резистора. Конденсатор С заряжается через термистор RI. Среднее число циклов «заряд-разряд» за единицу времени пропорционально температуре. Достоинство метода — компенсация наводок с частотой питающей сети и её гармоник;

з) двухдиапазонное измерение температуры через АЦП МК. При низких температурах используется делитель RI, R3, при высоких — R2, R3. Число диапазонов можно увеличить, задействуя другие выходные линии портов МК. Достоинство — компенсация естественной нелинейности термистора R3, повышенная точность измерений;

и)  терморезистор автоматически включается в разрыв между резистором R2 и общим проводом при соединении с розеткой XSI. Резистором R3 выставляется рабочее напряжение на входе МК, близкое к половине питания. Кроме того, этим резистором можно сымитировать процесс быстрого изменения температуры при тестовых проверках;

к) ОУ DAI включается по схеме повторителя напряжения. NTC-термистор R2 (фирма BC components, номер по каталогу 2322-633-83033) изменяет своё сопротивление от 941 кОм до 191 Ом при температуре от-40 до+200°С.

 Рис. 3 . Схемы подключения NTC-термисторов к МК (продолжение)

л) точное измерение температуры через 22-битный АЦП DA1. Платиновый термистор R2 W2102 (фирма Omega Engineering) обеспечивает высокую стабильность и линейность;

м) оригинальное включение двух половинок микросхемы DAI. Резистором RI устанавливают температурный порог срабатывания, вплоть до полного отключения термистора

н) измерение температуры при помощи термистора Я2и аналогового компаратора МК; о) аналогично Рис. 3 н, но с подключением термистора RI к цепи питания (а не к общему проводу) и с возможностью калибровки температуры подстроечным резистором R2

п) повышение точности измерения температуры с помощью интегрального стабилизатора напряжения DA. Внутренний АЦП М К переводится в режим измерения от внешнего ИОН. Резистор характеризирует температурную характеристику термистора R3 в узком диапазоне; р) аналогично Рис.3п, но со стабилитроном VD1 и без линеаризации характеристики;

Рис.4. Схемы подключения NTC-термисторов к МК {окончание)-.

с) резистором R4 производится балансировка моста, содержащего термистор R2. Резисторы, R3, рекомендуется применить высокоточные, например, ± 1 %.

волочный ТСМ-ЮОМ (медный, -50…+200°С), ТСМ-ЮОП (платиновый, -200…+750°С) или самодельный, состоящий из 11 м медного провода ПЭВ-0.05. При подборе замены следует знать стандартный ряд номиналов проволочных измерительных термисторов: 100; 500; 1000 Ом;

т) термистор R1 входит в состав делителя, напряжение на котором измеряется через АЦП МК. Конденсатор С снижает помехи при значительном удалении от МК и при большом уровне наводок. Термистор R1 самодельный проволочный с ТКС примерно 10 Ом/°С. Он содержит 1300 витков медного провода ПЭЛ-0.05, намотанных на каркасе диаметром 7 мм. Достоинство проволочного датчика — стабильный и предсказуемый ТКС, широкий диапазон измеряемых температур -100…+500°С. Если требуется расширить диапазон до -200…+850°С, то следует применить промышленный платиновый термистор.

Как выбрать термистор NTC

Термисторы с отрицательным температурным коэффициентом (NTC) изготовлены из спеченного оксида металла. Они демонстрируют значительное снижение сопротивления пропорционально небольшому повышению температуры.

Их сопротивление рассчитывается путем пропускания небольшого и измеренного постоянного тока (DC) через термистор и измерения возникающего падения напряжения.

Приложения

  • Измерение температуры
  • Температурная компенсация
  • Контроль температуры
  • Диапазон температур
    • При выборе датчика температуры в первую очередь следует учитывать температурный диапазон применения.
    • Поскольку термисторы NTC хорошо работают в рабочем диапазоне от -50°C до 250°C, они хорошо подходят для широкого спектра применений в различных отраслях промышленности.
  • Точность
    • Из основных типов датчиков термистор NTC способен достигать наивысшей точности в диапазоне от -50°C до 150°C и до 250°C для термисторов в стеклянном корпусе.
    • Диапазон точности от 0,05°C до 1,00°C.
  • Стабильность
    • Стабильность важна в приложениях, где целью является долгосрочная работа. Датчики температуры могут дрейфовать со временем, в зависимости от их материалов, конструкции и упаковки.
    • Терморезистор NTC с эпоксидным покрытием может изменяться на 0,2°C в год, в то время как герметично закрытый терморезистор изменяется только на 0,02°C в год.
  • Упаковка
    • Требования к упаковке определяются средой, в которой будет использоваться датчик.
    • Термисторы
    • NTC могут быть изготовлены по индивидуальному заказу и помещены в различные корпуса в зависимости от требований применения. Они также могут быть покрыты эпоксидной смолой или покрыты стеклом для дополнительной защиты.
  • Помехоустойчивость
    • Термисторы NTC обладают отличной устойчивостью к электрическим помехам и сопротивлению проводов.



Дополнительные сведения

  • Термисторы NTC обладают особыми электрическими свойствами:
    • Токово-временная характеристика
    • Вольт-амперная характеристика

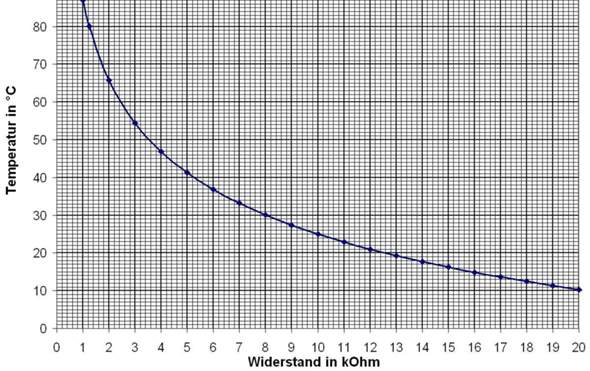

    • Характеристика сопротивление-температура
  • Тип и размер продукта
    • Пользователь термистора обычно знает, что ему нужно с точки зрения размера, теплового отклика, временного отклика и других физических характеристик, которые входят в конфигурацию термистора. Должно быть легко сузить выбор термисторов NTC даже при отсутствии данных, но необходимо провести тщательный анализ предполагаемого применения термистора.
  • Кривые сопротивление-температура
    • Листы данных Ametherm содержат таблицу или матрицу отношений сопротивления в зависимости от температуры для каждого из их термисторов NTC. Коэффициенты α и β также предусмотрены для конкретных уравнений, чтобы помочь пользователю или разработчику перевести допустимое сопротивление в термины точности температуры, а также рассчитать температурный коэффициент для каждой кривой.
    • Существует довольно широкий спектр материалов, которые можно использовать для изготовления термисторов, но существуют ограничения, связанные с размерами, диапазоном температур эксплуатации и хранения и номинальными значениями сопротивления.
  • Номинальное значение сопротивления
    • Следующим фактором, который следует учитывать, является необходимость сопоставления кривой или точки приложения. Это позволит рассчитать необходимое номинальное значение сопротивления при заданной температуре.
      Ametherm предлагает полный диапазон значений номинального сопротивления для своих термисторов NTC. Стандартная эталонная температура составляет 25°C, но покупатели и дизайнеры могут запросить другую температуру.
    • Предостережение: если желаемое сопротивление недоступно в сочетании типа продукта и компонента материала, необходимо принять решение о том, какая характеристика имеет приоритет: тип/размер продукта, предпочтительный материал или коэффициент сопротивления.
  • Допуск сопротивления
    • При просмотре спецификаций продукции Ametherm предоставляет стандартные допуски. Например, дисковые или чиповые термисторы обычно имеют распределение сопротивления при нулевой мощности от ± 1% до ± 20%.
    • Чтобы сэкономить на затратах, Ametherm рекомендует максимально широкий допуск, соответствующий предполагаемому использованию.

Типы термисторов NTC

  • Диск и чип: Они поставляются в конфигурации с покрытием или без него, с голыми или лужеными медными выводами. Существуют термисторы для широкого диапазона значений сопротивления, подходящие для
    любой ситуации.
  • Эпоксидная смола: Эпоксидная смола, покрытая окунанием и припаянная между проводами в оболочке из тефлона/ПВХ. Их небольшие размеры обеспечивают легкую установку, и они могут быть согласованы по точкам или кривым.
  • Со стеклянным корпусом: Отличный выбор при работе в экстремальных условиях окружающей среды и когда стабильность имеет первостепенное значение. Конфигурации включают
    Термисторы с радиальными или осевыми выводами.
  • Датчики в сборе: Доступны в различных корпусах
    в зависимости от требований применения.
  • Поверхностный монтаж: Варианты конфигурации включают в себя объемную, ленту и катушку, двустороннюю и обертывание с наконечниками из палладиевого серебра. Изготовленные из никелевого барьера, эти термисторы отлично работают в прецизионных цепях.



 Расчеты, которые могут вам понадобиться

  • α – постоянная (%/°C)
    Температурный коэффициент сопротивления – это отношение при заданной температуре T скорости изменения сопротивления нулевой мощности с температурой к сопротивлению нулевой мощности термистор.
  • β – постоянная (°K)
    Постоянная материала термистора NTC является мерой его сопротивления при одной температуре по сравнению с его сопротивлением при другой температуре. Эталонные температуры, используемые в следующей формуле для термисторов Atherm, составляют 298,15°К и 348,15°К.

Вы можете рассчитать сопротивление термисторов NTC при заданной температуре, используя коэффициент бета, как показано выше, но есть еще более точный способ сделать это с помощью уравнения Стейнхарта и Харта.

Диапазон температур термистора NTC можно измерить с помощью моста Уитстона.

Дополнительные ресурсы

  • Что такое термистор NTC
    Резюме: Объясняет, что такое термистор NTC и его возможности в качестве датчика температуры. Описаны термисторы и датчики NTC компании Ametherm, а также использованная терминология.
  • Термисторы NTC — измерение температуры с помощью моста Уитстона
    Резюме: Мост Уитстона — это один из самых простых способов измерения температуры, который объясняет, как она рассчитывается, на конкретном примере с определенными переменными. Также представлена ​​диаграмма зависимости температуры от напряжения.
  • Термисторы с отрицательным температурным коэффициентом – вычисление значения бета для термисторов с отрицательным температурным коэффициентом
    Резюме: Объясняется, почему значение бета, хотя и часто используется, не так точно, как использование уравнения Стейнхарта и Харта. Уравнение Стейнхарта и Харта использует три температуры в заданном диапазоне.
  • Термисторы NTC – Уравнение Стейнхарта и Харта
    Резюме: Это уравнение, возможно, лучше всего использовать при определении отношения сопротивления к температуре термисторов NTC и сборок датчиков NTC, учитывая, что уравнение использует три температуры. В этой статье рассказывается, какое уравнение использовать в вашем конкретном приложении.





Как выбрать правильный тип термистора NTC для ограничения пускового тока для емкостных приложений?







Мэтт Кухадар является ключевым членом команды Ametherm. Мэтт Кухадар оказывал поддержку клиентам компании в качестве инженера по применению и продажам в течение последних двух лет. Он имеет степень бакалавра наук. в области машиностроения Ближневосточного технического университета.

Q: Как выбрать правильный тип термистора NTC для ограничения пускового тока для емкостных приложений?

A: Пусковой ток относится к максимальному мгновенному входному току, потребляемому при подаче питания на блок питания электронной системы. Система постоянного тока имеет входной конденсатор, а система ввода переменного тока имеет входной выпрямитель и конденсатор, которые могут иметь высокий пусковой ток при включении связанного с ними оборудования. Если не принять меры для минимизации этого пускового тока, он может повредить силовые устройства и сократить срок службы оборудования. Безопасным и экономичным способом снижения пускового тока является использование ограничителя пускового тока (ограничителя перенапряжения), который представляет собой термистор особого типа с отрицательным температурным коэффициентом (NTC).

Пусковой ток возникает в момент нажатия выключателя питания. Это происходит потому, что конденсатор входного фильтра действует как короткое замыкание, а его минимальное эквивалентное последовательное сопротивление (ESR) и линейное сопротивление составляют всего несколько миллиом, что может привести к высокому пусковому току.

Четыре фактора могут влиять на пусковой ток:

  1. Энергия пускового тока
  2. Минимальное сопротивление, необходимое для термистора NTC (при t = 0)
  3. Установившийся ток
  4. Температура окружающей среды

Мы представим детали этих четырех предметов. Сначала мы рассмотрим энергию пускового тока, вызванную входными конденсаторами, выраженную как:

(уравнение 1)

Где:
E = энергия пускового тока
C = значение емкости (Ф)
V PEAK = Результирующее пиковое напряжение

Минимальное сопротивление, необходимое для термистора NTC, будет варьироваться от одного приложения к другому, в зависимости от сетевого напряжения, пикового пускового тока и желаемого ограничения пускового тока из-за номиналов предохранителей и автоматических выключателей. Как показывает опыт, если максимально допустимый пусковой ток неизвестен, либо характеристики диодного моста, либо показания пускового тока на осциллографе определяют минимальное сопротивление, требуемое термистором NTC. Как правило, приемлема одна треть наблюдаемого пускового тока по показаниям осциллографа.



Например:

(Уравнение 2 )

Где:
R MIN = Минимальное сопротивление, требуемое термистором NTC при t = 0 и температуре = 25 ºC
I LIMIT = Требуемый предел пускового тока
Рабочий ток должен быть равен или ниже номинального тока в установившемся режиме термистора NTC.

Максимальный установившийся ток можно найти по формуле:

(уравнение 3 )

Где:
I MAX = максимальный установившийся ток
Выходная мощность = Выходная мощность трансформатора
КПД = КПД трансформатора
Входное напряжение = минимальное входное напряжение

В некоторых приложениях термистор NTC шунтируется с помощью реле времени после пускового тока. Несмотря на то, что термистор отключен во время работы, лучше всего выбрать термистор, который может выдерживать установившийся ток в случае отказа реле.

Температура окружающей среды определяет необходимость:

  • Снижение номинального сопротивления
  • Снижение номинального тока в установившемся режиме

Номинальное сопротивление термистора NTC составляет 25 ºC, поэтому при температуре окружающей среды выше 25 ºC потребуется снижение номинального сопротивления, поскольку сопротивление термистора будет ниже. Кривые Ametherm (сопротивление/время) R/T определяют, насколько необходимо снижение номинальных характеристик.

Скачать эту статью в формате .PDF
Этот тип файла включает в себя графику и схемы с высоким разрешением, когда это применимо.

Рис. 1. Кривая снижения номинального тока в установившемся режиме

График на рис. 1 используется для снижения номинального тока в установившемся режиме.
Пример :
Для иллюстрации предположим следующие значения:
Напряжение сети = 110 В
Установившийся ток = 10 А
Емкость = 5000 мкФ
Диапазон температуры окружающей среды = 10 ºC — 35 ºC
Требуемый предел пускового тока = 30 А
Для расчета пикового напряжения (VPEAK) мы должны принять во внимание флуктуации линии (±10 %). Пусковой ток:

73,18 Дж должен безопасно поглощаться термистором NTC.

2. Используйте уравнение (2) для определения минимального сопротивления, необходимого для термистора NTC:

R МИН = 171,1 В / 30 А

5,70 Ом требуется от термистора NTC при 25 ºC.

3. Установившийся ток:

10 А.
Ametherm SL22 5R012 является правильным выбором для температуры окружающей среды 25 ºC.
Номинал:

  • 5 Ом при 25 ºC
  • 100 Дж
  • Максимальный установившийся ток 12 А
  • Признан UL (№ файла UL: E209153)
  • CSA распознан (файл CSA №: CA110861)
  • Соответствует RoHS

Снижение номинального тока в установившемся режиме не требуется, поскольку диапазон рабочих температур не ниже 0 ºC и не выше 65 ºC ( Рис.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

*
