Правильное название этого устройства — гидравлический разделитель, в современных системах отопления монтируется между котлом и отопительными контурами как горизонтально, так и вертикально. При вертикальном расположении в верхней части обычно находится автоматический воздухоотводчик, а внизу — запорный кран для удаления накопившейся грязи и шлама.

Преимущества использования

Нужна ли гидрострелка?

Принцип работы гидрострелки

Расчет гидрострелки

Как изготовить гидрострелку?

Гидравлические коллекторы

Попросту говоря, основное предназначение этого устройства — это гидравлическое разделение потоков. Она делает контуры отопления динамически независимыми при передаче движения теплоностителя, но при этом хорошо передает тепло от одного контура другому. Отсюда и другое название гидрострелки — гидравлический разделитель.

Для начала давайте определимся — а для чего вообще нужна гидрострелка?

1. Для того, чтобы получить, при малом расходе теплоносителя в котловом контуре, большой расход во втором, например — в радиаторном. Допустим имеется котел с расходом 50 литров в минуту, а система отопления получилась в два раза больше по расходу — 100 литров в минуту.
   Разгонять контур котла до расхода больше, чем это было предусмотрено производителем, в этом случае экономически нецелесообразно, т.к. увеличится гидравлическое сопротивление, которое либо не даст необходимый расход, либо увеличит нагрузку на циркуляционный насос и, соответственно,- к дополнительным расходам на электроэнергию.
2. Гидрострелка нужна для исключения гидродинамического влияния контуров друг на друга и на общий гидродинамический баланс всей системы отопления. Например, если у Вас имеются теплые полы, радиаторное отопление и контур горячего водоснабжения (бойлер косвенного нагрева), то имеет смысл разделить эти потоки на отдельные контура, чтобы они друг на друга не влияли.
3. Отсутствие гидродинамического влияния в гидрострелке между контурами — это когда движение (скорость и расход) теплоносителя в гидрострелке не передается от одного контура к другому.
   Гидрострелки (их еще часто называют гидравлические разделители, гидроразделители) обычно применяются в отопительных системах, состоящих из нескольких потребителей со своими особенными режимами циркуляции и температуры. Например: система состоит из бойлера косвенного нагрева, основного контура отопления, теплых полов, в системе два и более котла и т.д.
4. Основное их предназначение: снятие лишних нагрузок с циркуляционных насосов, предотвращение тепловых ударов, в конечном итоге — экономия средств.

Преимущества использования гидрострелок

Существенно упрощается подбор циркуляционных насосов. Правильный подбор насосов для сложной системы отопления является непростой задачей: насосы первичного (котлового контура) могут не обеспечить необходимую производительность, например: циркуляционный насос первичного контура имеет меньшую производительность, чем насосы вторичного контура (отопительного).
Гидрострелка обеспечит вам экономию средств. В системах без гидравлического разделителя маломощные насосы будут расходовать много энергии для преодоления влияния насосов большей мощности, влияние дополнительных контуров может заставить насосы работать в неоптимальном или нештатном режиме. В итоге — насосы могут выйти из строя.
В связи с исключением взаимного влияния насосов улучшается режим работы и долговечность котельного оборудования.
Система отопления работает большую часть времени в условиях далеких от расчетных, которые использовались при проектировании. Например, использование устройств регулирования расхода в зональных системах отопления приводит к разбалансировке. Применение гидрострелок обеспечивает гидравлической системе устойчивость и сбалансированность.
Гидрострелки помогают избежать паразитных течений, создаваемых другими работающими насосами, из-за которых радиаторы отопления могут нагреваться даже при остановленных насосах.
Защищают теплообменник от тепловых ударов: при отключении каких-либо контуров от системы отопления возникает маленький расход теплоносителя в котле, что ведет к резкому повышению температуры в котле и к последующему приходу сильно остывшего теплоносителя.
Гидрострелка помогает поддерживать постоянный расход котла, что уменьшает разницу температуры между подающим и обратным трубопроводом.
Готовые гидравлические разделители, имеющиеся в продаже, можно использовать в качестве эффективных удалителей шлама и воздуха из системы.

Нужна ли гидрострелка или нет в конкретном случае?

Система без гидравлического разделителя

Чтобы определиться нужна ли гидрострелка для вашей системы отопления придется ответить на несколько вопросов.

• Если Ваша система отопления построена на нескольких котлах, например напольного газового котла и настенного, завязанных на общую ситему отопления — то да, гидравлический разделитель нужен.
• Еще пример: Вы решили установить два котла газовый и электрический (или твердотопливный и электрический), чтобы они работали в паре на одну отопительную систему. Электрический котел выбран в качестве «страхующего» на случай нехватки мощности основного. Ответ: нужна. Каждый котёл имеет свой насос и чтобы они не конфликтовали между собой их надо гидравлически разделить.
• Если у вас сложная отопительная система, например одновременно используется бойлер косвенного нагрева, теплый пол, контур из радиаторов отопления со своими циркуляционными насосами, то — да, гидрострелка нужна.
• Можно сказать проще: если у вас один котёл, а потребителей больше одного (радиаторы, тёплый пол и ещё, допустим, бойлер косвенного нагрева), гидрострелка придется установить: она обеспечит минимальное сопротивление циркуляции через котёл при разном или минимальном разборе тепла на коллекторе.
• Нужна ли гидрострелка (гидроразделитель) для настенного двухконтурного котла, если он просто греет одни радиаторы, а горячая вода берется от второго контура? Ответ: не нужна.

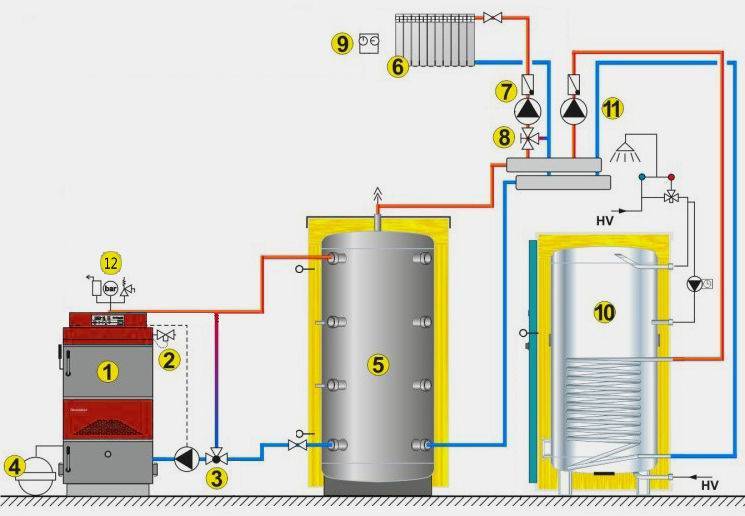

• Нужна ли гидрострелка при использовании твердотопливного котла? Ответ: да, нужна. И чем большего объема — тем лучше. А для чего? Чтобы уровнять температурные скачки для системы отопления! Твердотопливный котел может выдавать очень неприятные температурные скачки для системы.

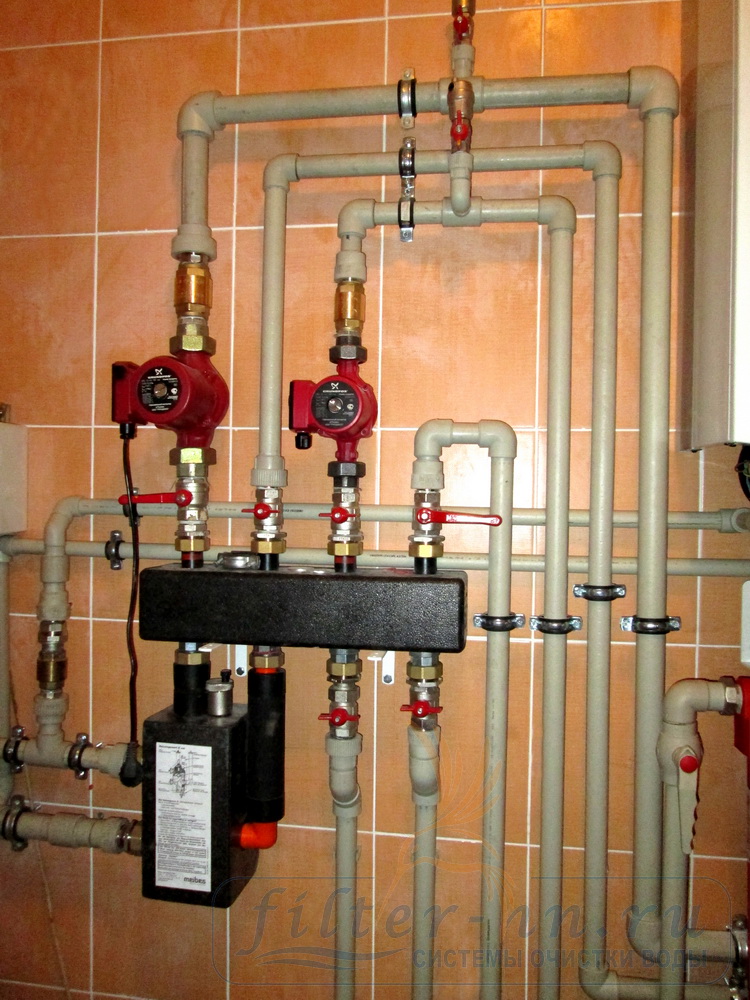

Система с использованием гидравлического разделителя

Принцип работы гидрострелки (гидравлического разделителя)

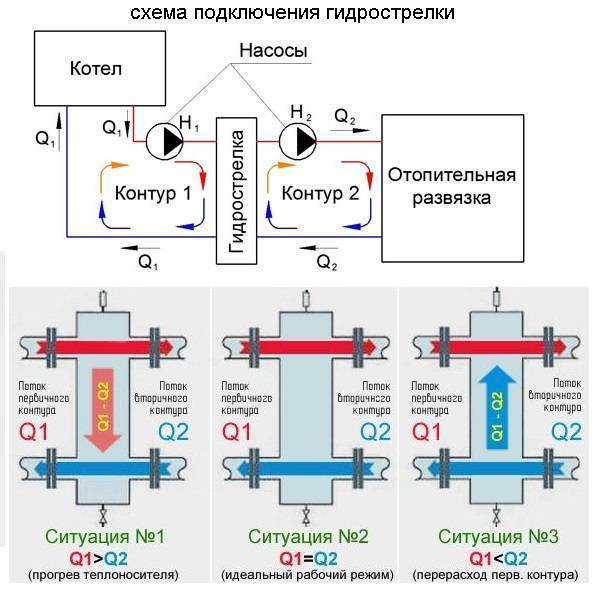

рисунок 1

Циркуляционный насос Н1 создает циркуляцию теплоносителя через гидрострелку по первому контуру, а насос Н2 — по второму контуру. Т.е. в гидрострелке происходит перемешивание теплоносителя. Но если расход Q1=Q2, то происходит взаимное проникновение теплоносителя из контура в контур, тем самым как бы создается один общий контур. В этом случае вертикальное движение в гидрострелке не происходит.
В случаях, когда Q1>Q2, движение теплоносителя в гидрострелке происходит сверху вниз и наоборот, в случаях, когда Q1 < Q2, движение теплоносителя в гидрострелке происходит снизу вверх.

Вообще, если у Вас система работает на больших температурах (свыше 70 градусов цельсия), то следует циркуляционные насосы ставить на обратный трубопровод. Если у Вас низкотемпературное отопление 40-50 °C, то лучше их ставить на подачу, так как горячий теплоноситель обладает меньшим гидравлическим сопротивлением, и насос будет потреблять меньше энергии.

Расчет гидрострелки

Чтобы вычислить диаметр гидрострелки, необходимо знать:

1. Расход первого контура (котлового, на рис. 1 обозначен как Контур 1)
2. Расход второго контура (контур отопительной развязки, на рис. 1 обозначен как Контур 2)
3. Максимальную вертикальную скорость теплоносителя в гидрострелке.

При расчете гидрострелки важно получить медленное вертикальное движение в гидрострелке: не более 0,1 — 0,2 метра в секунду.
Низкая скорость теплоносителя в гидравлическом разделителе нужна для того чтобы:

• дать возможность осесть взвешенным частицам песка, шлама и др.
• чтобы дать возможность холодному теплоносителю уходить вниз, а горячему устремляться вверх для получения необходимого температурного напора. Например, для теплого пола можно получить второстепенный контур отопления с пониженной температурой теплоносителя, а для бойлера косвенного нагрева можно получить более высокую температуру теплоносителя, способного перехватить максимальный температурный напор.
• уменьшить гидравлическое сопротивление в гидрострелке.
• выделить из теплоносителя пузырьки воздуха и удалить их через автоматический воздухоудалитель.

Чтобы самому рассчитать параметры гидрострелки необходимо вычислить её диаметр и собрать её, согласно одному из методов на рисунке.

Диаметр гидрострелки вычисляется по одной из формул (соблюдайте размерность!)

	Формула расчета диаметра гидрострелки (вариант 1) D — внутренний диаметр гидрострелки (в метрах) Q — расход воды (м3/сек) V — скорость потока теплоносителя (м/сек)
	Формула расчета диаметра гидрострелки (вариант 2) D — внутренний диаметр гидрострелки (в миллиметрах) Q — расход воды (м3/час) V — скорость потока теплоносителя (м/сек)

Например рассчитаем диаметр гидрострелки по первой формуле:
На рис. 1 расходом первого контура будет являться максимальный расход насоса Н1. Примем за 40 литров в минуту.
Расходом второго контура будет являться максимальный расход насоса Н2. Примем за 120 литров в минуту.
Тогда расход в гидрострелке равен: Q = Q2 — Q1 = 120 — 40 = 80 литров/мин (или 80 : 1000 : 60 = 0,001333 м³/сек)
п — константа. п = 3,14
Максимальную вертикальная скорость теплоносителя в гидрострелке обычно принимают равной 0,1 — 0,2 м/сек. Примем V = 0,1 м/сек
Подставив значения в формулу получим: D = √(4х0,001333):3,14:0,1 = 0,130 метра
Если воспользоваться второй формулой, то расход надо пересчитать в м³/час: 80 : 1000 : 60 = 0,001333 м³/сек = 0,00133 х 3600 м³/час = 4,7988 м³/час
D = 18,811 х √(4,7988:0,1) = 130 мм.

Как изготовить гидрострелку самому?

А Вы подумайте — стоит ли этим заниматься?
Ведь если Вы нашли средства на сложную систему отопления, монтаж которой и оборудование стоят весьма приличных денег, то стоит ли с ней (в смысле изготовления) возиться? Не проще ли купить готовую?
К тому же готовые гидрострелки имеют качественное заводское антикоррозионное покрытие, оборудованы такими полезными устройствами как отделители шлама, имеют утеплитель и т. д.

Гидравлические коллекторы (котловые коллекторы)

Одним из способов качественного устройства системы отопления или системы горячего водоснабжения, является коллекторная разводка. Простота, скорость и удобство монтажа такой системы, а также комфортность дальнейшей эксплуатации, приводят ко все более более частому ее применению. Использование коллекторов CALEFFI, коллекторных шкафов в сборе и дополнительных аксессуаров, позволяет собрать систему большой надежности и высокой степени комфортности.

Для чего нужен котловой коллектор?

Коллекторы котловые (гребенки, гидравлические коллекторы) применяются для равномерного распределения потоков теплоносителя по контурам отопительной системы или по «ниткам», а также для упрощения монтажа трубопроводных систем котельных. Для грамотного проектирования именно Вашей гребенки проектировщик делает гидравлический расчет.
К примеру в вашем доме 2 этажа, есть баня, тёплые полы, система горячего водоснабжения (ГВС). Каждый из этих потребителей тепла нуждается в своей температурной регулировке. Как быть если у котла только один вход (обратная линия), и один выход (подача). В этом случае мы устанавливаем котловой коллектор (главный разделитель контуров отопления), в нашем примере ставим коллектор на 4 выхода + котел.

В зависимости от выбранной проектировщиком системы отопления подбирается один из основных элементов в котельной — распределительная гребенка или другими словами котловой коллектор. Сегодня в магазинах и на рынке можно найти много вариантов котловых коллекторов, но часто их типоразмер не совпадает с конкретным проектом вашей котельной. В таких случаях можно рассмотреть различные варианты с совмещением нескольких коллекторов в один большой, обрезка или заглушка не нужных ниток и т.д.
Система отопления должна быть не запутанной, а логичной и простой для понимания любому человеку, и именно котловой коллектор в экстренной ситуации поможет сориентироваться хозяину дома (неопытной хозяйке, инженеру аварийной службы и т. д.) что и как быстро отключить, а не разбираться в схеме ваших трубопроводов часами.

---

Наши специалисты помогут Вам подобрать, а также смонтировать гидрострелку, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Использование гидрострелки с котлами Baxi

Мы неоднократно рассказывали вам, почему в котельной с гидрострелкой лучше, чем без неё, советовали как подобрать гидрострелку, а также давали много справочной информации. В нашей сегодняшней статье поговорим о применении гидрострелки с котлами всемирно известного бренда Baxi (Бакси).



Для справки



Группа компаний Baxi заслужила репутацию педантичного и сильного игрока рынка теплового оборудования. Появившаяся в Англии в далёком 1866 году, компания пережила несколько войн и экономических кризисов, многочисленные перестановки и реинтеграции, но сохранила главное – безудержное стремление к совершенству.



На фото. Производство BAXI SPA в Италии



На сегодняшний день в структуру холдинга Бакси входит более 30 компаний в Западной Европе с общей численностью сотрудников около 6 тысяч человек. Годовой оборот Baxi составляет более 1,5 млрд. евро. Ежегодно с конвейера заводов бренда сходит более 500 тысяч котлов отопления.



Профессионалы рекомендуют!?



Вопрос о целесообразности установки гидравлических разделителей наделал много шума в профессиональном сообществе. Монтажники разделились на два лагеря, один из которых горячо приветствует применение гидрострелки, другой – не то, чтобы против, но подчёркнуто скептически относится ко всякого рода новшествам, указывая на удорожание готовой сборки.



В этой ситуации экспертную оценку дали производители котельного оборудования, и надо сказать, результат оказался вполне ожидаемым: гидрострелке быть. Подавляющие большинство специалистов подтвердили, в системе отопления с двумя котлами или одним, но более мощным, и несколькими контурами, на каждый из которых работает свой циркуляционный насос, гидравлическая стрелка не просто нужна, а жизненно необходима. Чтобы доказать, пойдём от противного.



Пример 1. Гидрострелку не поставили



Давайте рассмотрим обвязку с двумя котлами серии Slim. В этой системе выделим 4 зоны



• Нерегулируемая
• Регулируемая высокотемпературная с насосом и термостатом
• Регулируемая низкотемпературная с датчиком температуры теплых полов.
• Бойлерная ГВС



Это классическая схема, в которой контуры выведены на гребенки (распределительные коллекторы).





Насосы «завязаны» на котле, поэтому влияют на работоспособность друг друга. При отключении или подключении одного будет меняться давление между подающим и возвращающим контуром, что может привести к следующим проблемам:



• Снижение производительности, особенно в зонах с маломощными насосами.
• Неполадки в работе. Сильные насосы перекрывают слабые, что в последствии снижает или вовсе прерывает работу последних.
• Общая разбалансировка увеличивает нагрузку на оборудование в общем, и котел в частности.
• Сбои на контурах. В таком модуле радиаторы продолжат нагреваться, даже если отключить зональный насос. Побочные течения будут создавать насосы, работающие рядом.
• Сложно выбрать насосы. Для такой нестабильной системы очень сложно подыскать подходящие насосы.



Избежать выше рассмотренных сложностей можно, воспользовавшись простым и эффективным устройством –

гидравлическим разделителем.



Пример 2. Система с гидрострелкой



Теперь посмотрим, как поведёт себя эта же система, но с добавлением гидроразделителя. Оттолкнёмся от названия. Внимательно прочитав его, мы понимаем, что основной функцией гидрострелки является разделение. Делит гидрострелка котловой и отопительный контур, а точнее разграничивает один от другого. В итоге давление между подающим и обратным коллектором (читай контурами) не скачет, и при благоприятных условиях близится к нулю.





Кроме того, данная величина постоянна и не будет зависеть от количества насосов. На практике гидрострелка оказывается весьма полезным дополнением к обвязке.



Лучше всего разделитель проявляет себя в системах с разницей напора более 0,4 метра. При этом внутри стрелы происходит смешивание рабочей жидкости, что позволяет ей функционировать в трех разных режимах.



Особенности расчета размеров гидрострелки



Мы знаем, что рассчитать гидрострелку при самостоятельном изготовлении можно по принципу 3 диаметров.





Однако есть ещё один вариант, с помощью которого можно спроектировать гидрострелку, — метод чередующихся патрубков.







Но сначала нам нужно узнать диаметр гидрострелки. Это поможет подобрать подходящий профиль и арматуру. Также необходимо учесть предельную пропускную способность (м3/ч) и минимальную скорость протока теплоносителя (м/с).



Общеизвестные формулы расчёта



1. По пропускной способности











2. По котловой мощности



Расшифровка обозначений



• D, мм — диаметр гидрострелки
• d, мм — диаметр отводов (патрубков)
• G, м3/ч — максимальный проток
• w, м/с — максимальная скорость проходящей воды
• с — теплоёмкость носителя
• P — мощность котла
• ΔT – разница температур подающей и обратной линии



Рассмотрим пример, который наглядно показывает зависимость диаметра стрелки от протока. Обратимся к схеме 2 снова.



Согласно данным расход теплоносителя в контуре одного котла составляет 3,2 м3/ч. Умножаем значение на 2, так как в обвязке у нас два котла. Получаем общий расход 6,4 м3/ч.

А теперь посмотрим на потребление в каждой из зон: 1,9 приходится на первую, 1,8 – на вторую, 1,4 – на теплый пол, 2,3 – на бойлер. Путём нехитрых подсчётов получаем общую сумму

7,6 м3/ч. Это больше, чем котловой расход, поэтому расчёт делаем по контуру отопления.





Получаем рекомендуемый диаметр 116 мм.



В случае если насосы ещё не куплены, проще сделать расчёт по мощности котла. Возьмём стандартную разницу между подающим и возвращающим контуром 10 градусов цельсия. Мощность каждого котла 49 кВт.



В результате подсчёта получаем 121 мм. Это и будет примерным диаметром нашего разделителя.





Долгое время гидравлические разделители делали исключительно своими руками. Сейчас самодел постепенно вытесняется продукцией специализированных заводов. По словам технического директора Baxi в России Сергея Валуйских, готовые разделители более совершенны в техническом плане. Конструкция изделий тщательно продумывается и к тому же оснащается соответствующей арматурой: изоляцией, шламо- и воздухоотводчиком.



Изделия промышленной группы Gidruss, гарантия 5 лет

Гидрострелка (Термо-гидравлический разделитель) Gidruss TGR-40-20х3 (до 40 кВт, 3 контура G ¾») (Код: TGR-40-20х3)

5900 р.

Купить   Подробнее

Гидрострелка (гидравлический разделитель) Gidruss GRF-400-65 (фланцевое исполнение) (Код: GRF-400-65)

28000 р.

Купить   Подробнее

Гидрострелка (Гидравлический разделитель) Gidruss GR-150-40 (до 150 кВт, 1 1/2″) (Код: GR-150-40)

9405 р.

Купить   Подробнее



Также стоит отметить, гидрострелку настоятельно рекомендуют устанавливать с конденсационными котлами Baxi. Соответствующий пункт был включён в инструкцию по эксплуатации. К слову, подобные рекомендации приводят и другие марки.



Подведём итоги. Гидравлические разделители часто вносят раздор в клан монтажников. Однако производители котлов в вопросе установки гидрострелки единодушны. Среди основных преимуществ данной конструкции профессионалы и пользователи называют



1. Проще выбрать циркуляционные насосы. Благодаря тому, что гидрострелка становится своеобразным разделителем и, как ни странно, объединителем, связывающим систему в одно целое, подбирать и сочетать циркуляционные насосы значительно легче.
2. Стабильный режим. Доказано, что с гидрострелкой котёл работает плавней и мягче, сохраняя заводские настройки максимально долго.
3. Баланс. Компенсируя разницу температур и давления, гидрострелка создаёт наиболее благоприятные условия для бесперебойной работы системы.
4. Борьба со шламом. Кроме основных функций гидроразделитель помогает удалять шлам и воздух из системы.



Обратите внимание, гидрострелка так же часто применяется в системах с одним котлом двухконтурного типа со встроенным насосом. Обычно его мощности недостаточно для большой системы, именно поэтому большинство монтажников используют схему с разделителем и насосами для каждого потребителя.



В заключении, предлагаем посмотреть небольшую подборку готовых сборок на базе котлов Baxi c гидрострелками и коллекторами отопления



На фото. Котельная частного дома на базе котла BAXI SLIM 1.400in и гидрострелки с коллектором на 4 контура до 100 кВт





На фото. Обвязка котельной с модульным коллектором MK-60-3D и тт котла Бакси



На фото. Котельная в коттедже на 7 контуров с балансировочным коллектором BM-100-7DU. Котёл Baxi



Больше котельных, обвязанных на базе изделий Gidruss, представлено в разделе Готовые объекты

Если вас заинтересовала какая-либо модель гидрострелки или вы хотите уточнить наличие, а также сроки доставки в ваш город, обязательно звоните по телефону +7 (916) 624-73-67. Менеджер подробно ответит на все вопросы.
