Устройство цоколя при строительстве дома
Устройство цоколя при строительстве дома
(если кликнуть по зелёной ссылке в тексте – откроется иллюстрация)
3. Устройство цоколя
3. Цоколь – продолжение фундамента, его надземная часть, переход к наружным стенам. Нужен для защиты дома от атмосферных осадков (дождевой воды, талого снега) и от капиллярного подсоса влаги, идущей из земли и далее вверх к стенам. Цоколю необходима качественная гидроизоляция, которая не пропустит влагу к несущим конструкциям. Без этой защиты стены утрачивают свою морозоустойчивость и теплоизоляционные качества, и быстрее разрушаются. Высокий цоколь придаст дому красоты и объёма, а вот низкий или вовсе отсутствующий делает дом приземистым и менее прочным.
Высота цоколя должна быть не менее 500 мм (альбом технических решений AEROC пункт 4.
Самый простой и распространённый способ устройства цоколя – продление вверх ленточного фундамента (бетон обладает высокой прочностью и морозостойкостью). Цоколь утепляется экструдированным пенополистиролом, который крепится к стене специальными дюбелями «грибами», и отделывается декоративным камнем или плиткой. Не рекомендуем использовать штукатурку, она заметно пачкается землёй, не так устойчива к влаге и трескается, когда дом немного оседает (а дом оседает и поддавливает сверху).
Нередко можно увидеть цоколь, выполненный из кирпича (при наличии ленточного фундамента!). И проще и дешевле сразу залить бетонный цоколь вместе с лентой. Потом сбиваются сколы/неровности; поверхность замазывается-выравнивается цементно-песчаным раствором (там где нужно). Бетону даётся время высохнуть (не менее 3-х месяцев), после чего наносится обмазочная гидроизоляция, и ЭППС приклеивается к битумному покрытию.

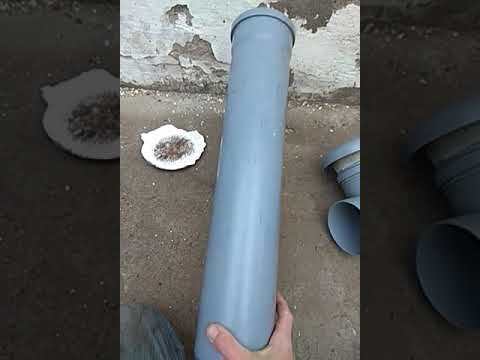

Продухи в цоколе просто необходимы для дома с деревянным перекрытием первого этажа. С помощью продухов осуществляется вентиляция подпольного пространства, сохраняя деревянные лаги и доски в сухости, не давая им гнить, что значительно увеличивает срок службы пола (и самого дома). НЕ забывайте затыкать (тканью, минватой) продухи
Иллюстрации к тексту:
Дренажные отверстия в пластиковых окнах: зачем они нужны и как работают
Что за «дырки»? Если присмотреться — в раме пластикового окна масса отверстий: не только в нижней, но и в верхней части оконного профиля. Зачем они все? Для дела! Отверстия в раме пластикового окна отводят из конструкции влагу и обеспечивают вентиляцию окна, компенсируют ветровое давление и снижают нагрев цветных профилей.
Рассказываем, какие отверстия для каких целей нужны. Проверьте, все ли на месте у вашего окна или изготовитель «забыл» о них «за ненадобностью».
Артем Мелузов
1. Дренажные отверстия
Есть такая пословица: «вода дырочку найдёт». Справедлива она и по отношению к пластиковым окнам. Как бы хорошо ни были изготовлены оконные блоки из ПВХ, есть вероятность, что внутрь конструкции попадет вода. Во-первых, это может случиться во время дождя или мокрого снега.
А во-вторых, при резких перепадах температуры (образуется конденсат). И если вода не сможет вытечь наружу, внутри окна образуется лед, и профиль просто разрушится.
Борис Бутцев
Для вывода скопившейся воды производители делают специальные дренажные отверстия в пластиковых окнах. Они бывают как в подвижной части окна (створке), так и в неподвижной — коробке оконного блока.
Количество и расположение отверстий в оконной конструкции регламентируется в ГОСТах и «папках переработчика» конкретной оконной системы.
Екатерина Нестеренко
Схема движения сливающейся воды вниз и вбок на разрезе нижней части оконного блока. Наружный водосток не должен закрывать дренажные отверстия и вода не должна попадать под отлив
Отверстия в створке предназначены для осушения полости между кромками стеклопакета и фальцами профилей. Согласно ГОСТу 30674-99 «Блоки оконные из поливинилхлоридных профилей.
Технические условия», они должны находиться в наиболее глубоких частях фальцев на расстоянии не более 600 мм друг от друга. В нижнем профиле створки должно быть минимум два дренажных отверстия, размером не менее 5х10 мм (либо диаметром не менее 8 мм). Чем больше оконный блок — тем больше в нем должно быть отверстий.
В верхнем профиле длиной до метра делают два отверстия. Если длина профиля более метра — три.
Екатерина Нестеренко
Фото с сайта fasad-exp.ru
Отверстия в коробке оконного блока служат для отвода воды. Согласно тому же ГОСТу, нижние профили коробок и горизонтальные импосты должны иметь не менее двух водосливных отверстий размером не менее 5×20 мм, расположенных на расстоянии не более 600 мм друг от друга. Такие отверстия могут находиться как с внутренней стороны окна, так и с наружной. Последние должны быть защищены декоративными козырьками.
Екатерина Нестеренко
На фото: заглушка дренажного отверстия пластикового окна защищает его от попадания пыли и грязи.
Фото с сайта media2.24aul.ru
Екатерина Нестеренко
На фото: так дренажные отверстия выглядят снаружи и изнутри окна. Схема с сайта oknabm.ru
Екатерина Нестеренко
На фото: дренажные отверстия могут быть сделаны с помощью фрезеровки или сверлом, как на этом фото. Такие отверстия не должны быть слишком маленькими, иначе из-за поверхностного натяжения вода будет плохо уходить. Фото с сайта ecotonkosti.ru
Мария Ватолина
2. Отверстия для компенсации ветрового давления
Как правило, их делают в оконных системах, предназначенных для установки на высоте более 20 м. При большой ветровой нагрузке внутри окна возникает повышенное давление, из-за которого вода не может выйти через дренажное отверстие. Компенсировать ветровое давление помогают специальные отверстия в верхнем горизонтальном профиле оконной коробки, расположенные в полости между рамой и створкой.
Важно: Отверстия должны быть смещены в стенках профиля не менее чем на 50 мм относительно друг друга. В противном случае окна могут начать «свистеть».
Екатерина Нестеренко
Фото с сайта s7.hostingkartinok.com
Размер отверстий для компенсации ветрового давления регламентирован ГОСТом и должен быть не менее 5х10 мм или 6 мм в диаметре. В профилях коробки не длиннее одного метра должно быть предусмотрено два отверстия, в более длинных — три. При этом расположение отверстий не должно совпадать с местами установки подкладок под стеклопакеты.
Архитектурная студия АВТОР
3. Вентиляционные отверстия в пластиковых окнах
Делаются снаружи в цветных оконных профилях. Дело в том, что под воздействием солнечных лучей такие профили могут перегреться, а потом и деформироваться.
Уменьшить воздействие солнца на профиль и избежать негативных последствий помогает вентиляция наружных камер.
Для этого с каждой стороны оконного профиля делают минимум одно сквозное отверстие (через стенки наружных камер профилей створок и коробок), диаметром 5–6 мм.
Екатерина Нестеренко
На фото: дренажные отверстия предусмотрены и в окнах из «теплого» алюминия. Фото с сайта anko.budport.com.ua
Важно: Любые технологические отверстия в пластиковых окнах (для вентиляции, вывода воды, компенсации ветрового давления) не должны проходить через стенки основных камер оконных профилей. Края отверстий должны быть ровными, без заусенцев, препятствующих отводу воды.
Екатерина Нестеренко
Фото с сайта remont-okon-spb.ru
Как чистить отверстия в окнах
Дренажные отверстия в окнах из ПВХ периодически забиваются, препятствуя эффективному удалению воды. Чтобы избежать образования льда внутри оконного блока, отверстия нужно периодически прочищать.
Сделать это довольно просто при помощи обычного бытового пылесоса.
- Вытираем окно от пыли и тщательно моем.
- Берем пылесос и стараемся вытянуть всю грязь из дренажных отверстий.
- С помощью ватной палочки или зубочистки убираем все, что не удалось удалить пылесосу.
Кстати: Такую же операцию нужно проделывать и с отверстиями в верхней камере двухкамерного холодильника.
ВАША ОЧЕРЕДЬ…
А вы обращали внимание на отверстия в пластиковых окнах снаружи и внутри, знали для чего они нужны?
КРЫШНЫЕ ВЕНТИЛЯЦИИ ВАЖНЫ ЗИМОЙ — Attic Air
КРЫШНЫЕ ВЕНТИЛЯЦИИ НЕ ТОЛЬКО ЛЕТОМКогда люди думают о крышных вентиляционных отверстиях, они часто думают об охлаждении жаркого летнего чердака. Но вентиляционные отверстия на крыше так же важны в зимние месяцы.
ВАШ ЧЕРДАК ДОЛЖЕН БЫТЬ ПРОХЛАДНЫМ ЗИМОЙ
Зимой на чердаке должно быть всего на несколько градусов теплее наружного воздуха.
И единственный способ сохранить прохладу на чердаке зимой — правильная циркуляция воздуха.
НЕДОСТАТОЧНАЯ ВЕНТИЛЯЦИЯ ЧЕРДАКА
Зимой окна и двери месяцами остаются закрытыми, а воздух в жилых помещениях большую часть времени нагревается. Пары влаги от приготовления пищи, уборки и купания переносятся теплым воздухом на чердак. Со временем, без надлежащей вентиляции чердака, эта влага может накапливаться на чердачных поверхностях, что приводит к плесени, грибку и гниению древесины.
ПРИТЯЖНЫЕ И ВЫТЯЖНЫЕ ВЕНТИЛЯЦИИ
Чердачная вентиляция делится на две категории – приточные и вытяжные. Приточные вентиляционные отверстия втягивают наружный воздух на чердак, а вытяжные вентиляционные отверстия позволяют горячему, влажному или застоявшемуся воздуху выходить с чердака.
ВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯТОРЫВЕНТИЛЯЦИОННЫЕ ВЕНТИЛЯЦИОННЫЕ СИСТЕМЫ
Вентиляционные вентиляционные отверстия играют важную роль в поддержании прохлады на чердаке зимой (и летом).
Впускные вентиляционные отверстия обычно устанавливаются на потолке или карнизе. Эти вентиляционные отверстия забирают наружный воздух на чердак.
Мы всегда предупреждаем домовладельцев, чтобы они проверяли правильность установки всех потолочных и карнизных вентиляционных отверстий. Слишком часто мы обнаруживаем, что внешние вентиляционные отверстия заблокированы (отверстия в чердачное помещение не прорезаны).
Не думайте, что у вас есть вентиляция только потому, что вы видите вентиляционные решетки или вентиляционные отверстия на карнизе. Всегда проверяйте!
Кроме того, мы обнаружили, что вентиляционные отверстия заблокированы изоляцией на чердаке, потому что перегородки не установлены или имеют неправильный размер.
ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫСТАТИЧЕСКИЕ КРЫШНЫЕ ВЕНТИЛЯЦИОННЫЕ
Статические крышные вентиляционные отверстия позволяют воздуху выходить с чердака. Часто для адекватной вентиляции чердака требуется несколько статических вентиляционных отверстий на крыше.
Вентиляционные отверстия должны быть равномерно распределены по всей крыше и установлены чуть ниже пика крыши, где будет подниматься нагретый воздух. Статические вентиляционные отверстия не требуют электричества для работы и, следовательно, дешевле в эксплуатации. Они доступны в различных цветах, что позволяет выбрать тот, который лучше всего будет смотреться с вашей крышей.
КОНЬКОВЫЕ ВЕНТИЛЯТОРЫ
Коньковые вентиляционные отверстия, также называемые коньковыми вентиляционными отверстиями, устанавливаются, как вы могли догадаться, на коньке крыши. Коньковые вентиляционные отверстия часто покрыты кровельным материалом, используемым на остальной части крыши, что делает их гармонирующими с внешним видом вашего дома. Разработанный, чтобы избежать необходимости в вентиляционных отверстиях на крыше, производительность здесь, на Среднем Западе, была неоднозначной из-за низких температур и уровня снега, которые могут мешать воздушному потоку через вентиляционные отверстия.
При использовании коньковой вытяжки необходимо иметь равное или большее количество приточной вентиляции из области софита крыши. Это позволяет воздуху поступать через нижние вентиляционные отверстия и подниматься к верхней части крыши по мере того, как он нагревается и выходит из конькового вентиляционного отверстия. Неадекватная вентиляция софита снизит эффективность вентиляции конька.
КРЫШНЫЕ ВЕНТИЛЯТОРЫ С ПРИВОДОМ (МАНСАРДНЫЕ ВЕНТИЛЯТОРЫ)
Вентиляторы на крыше с электроприводом, обычно называемые чердачными вентиляторами, могут значительно улучшить поток воздуха через чердак. Чердачные вентиляторы закрыты куполом, чтобы предотвратить попадание элементов в отверстие в вашей крыше. Вентилятор подключен к термостату или комбинации гигростат/термостат, которая определяет, когда вентилятор должен активироваться в зависимости от текущей температуры или уровня влажности на чердаке. Один чердачный вентилятор может дать те же результаты, что и несколько статических вентиляционных отверстий на крыше.
ВЫТЯЖНЫЕ ВЕНТИЛЯТОРЫ ДЛЯ ВЕНТИЛЯТОРОВ И СУШИЛЬНИКОВ
Вытяжные вентиляторы и сушилки для ванных комнат Выхлопные трубы всегда должны выводиться наружу через демпфированную крышку крыши. Никогда не выбрасывайте воздух из вентилятора или сушилки на чердак. Теплый влажный воздух, выходящий из обоих этих источников, может привести к образованию плесени и повреждению крыши и конструкции дома. Если вы приобрели этот дом после того, как были установлены вентиляторы для ванной комнаты или вытяжка из сушилки, вы можете убедиться, что они вентилируются должным образом.
WE ARE ATTIC AIRНажмите здесь, чтобы узнать больше о кровельных и чердачных вентиляционных отверстиях на нашем веб-сайте.
Attic Air обеспечивает изоляцию и вентиляцию чердака, включая вентиляционные отверстия на крыше, приточные вентиляционные отверстия, вентиляторы на чердаке, вытяжные вентиляторы для ванных комнат, вентиляторы для всего дома и многое другое.
Позвоните нам для бесплатной оценки чердака по телефону 630.830.3870
Развенчание мифов: почему никогда не следует закрывать вентиляционные отверстия на крыше зимой
Кровельная вентиляция – это не только важнее, чем думает большинство домовладельцев. В сегодняшней публикации мы объяснить, почему, а также немного «разрушить мифы» на досадное заблуждение, а именно мысль о том, что вы должны покрывать ваша крыша вентилируется зимой.
Мы расскажем об этом чуть позже. Для теперь просто важно, чтобы вы понимали, что чердачная вентиляция зимой это важно. Без надлежащей вентиляции в кровле области вашего дома, она будет восприимчива к плесени, грибку, морозу накопление, гниение древесины, ледяные запруды — наросты льда из сыпучих вода и даже сломанная или отслоившаяся черепица.
Решение для предотвращения этих
проблемы часто так же просто, как поддержание воздушного потока, даже во время
самые холодные месяцы года.
Давайте поговорим о том, почему это так:
Почему нельзя закрывать вентиляционные отверстия во время Зима, даже когда на улице снег
Идея покрытия вашей крыши вентиляционные отверстия зимой заключается в том, что это якобы предотвратит попадание влаги от проникновения внутрь и, таким образом, повреждения вашей крыши или чердака. Этот миф, к сожалению, весьма распространен, что вызвало много ненужный ущерб и расходы домовладельцев.
Пока звучит
Воздушный поток
необходимо для предотвращения роста плесени или плесени, а также
вентиляция предотвратит перегрев чердачного помещения или
сухой, что важнее
чем вы думаете.
С тепло внутри вашего дома будет подниматься, это на самом деле очень скорее всего, даже если на улице очень холодно. Экстремальные температуры в площадь крыши фактически тает снег на внешней стороне крыши, что приведет к образованию льда на черепица и желоба, что может вызвать (потенциально дорого!) повреждать.
Надлежащая вентиляция, даже зимой, может продлить срок службы вашей крыши и ее внутренние компоненты и, возможно, даже секции вашего чердака.
Просто быть совершенно ясно: не закрывайте вентиляционные отверстия зимой!
Знакомство с различными типами вентиляционных отверстий на крыше
Итак, у вас есть лучше понять, на что вы смотрите, давайте кратко рассмотрим самые распространенные виды кровельных люков. Это фронтонные форточки, под карнизом вентиляционные отверстия и стропильные вентиляционные отверстия.
Фронтонные форточки могут быть
легко идентифицируются, так как они обычно являются вентиляционными отверстиями, найденными в
самая высокая точка крыши.
Эти виды вентиляционных отверстий являются как впускными, так и
вентиляционные отверстия и учитывая их непосредственную близость к верхней части крыши
они обычно не блокируются, если нет ледяной запруды
накопление от свободно текущей воды (обычно вызванное теплом, задержанным в
чердак, о котором говорилось выше).
Вентиляционные отверстия под карнизом вентиляционные отверстия, найденные под карнизом крыши. Большая проблема мы видим с этими вентиляционными отверстиями то, что они часто ошибочно закрыты с чердачным утеплением, более-менее побеждая свое назначение.
Стропильные форточки устанавливается рядом с зоной, где пол чердака и потолок встретить и обеспечить воздуховоды для вентиляционных отверстий под карнизом. Ваш дом также вероятно, имеет несколько вентиляционных отверстий турбины, где расположены вентиляторы. Эти вентиляторы не должны блокироваться, так как они служат для удаления влаги. оформить чердак наружу.
Снег и лед создают уникальные проблемы для кровли Вентиляция
Здесь может быть сильный снегопад
Колорадо, так что разумно следить за вентиляционными отверстиями на крыше после
у нас прошел шторм.
Еще одна проблема, с которой сталкиваются многие домовладельцы на самом деле проблема изнутри — если на чердаке слишком жарко, даже когда ваша вентиляция крыши чиста, может быть проблема с утеплителем внутри. Изоляция чердака должна предотвращать почти все тепло от остальной части вашего дома от проникновения в него — если это в противном случае вы, вероятно, понесете повышенные расходы на отопление.
Наконец, чердак часто является помещением
где пренебрегают регулярным обслуживанием. В дополнение к изоляции
проблема, упомянутая выше, герметик часто игнорируется или забывается в этом
область. Герметик может вызвать утечку воздуха, что снова приведет к
повышенные затраты на электроэнергию, так как тепло будет уходить в
чердак.
