Требования к помещению для установки газового котла: основные правила СНиП

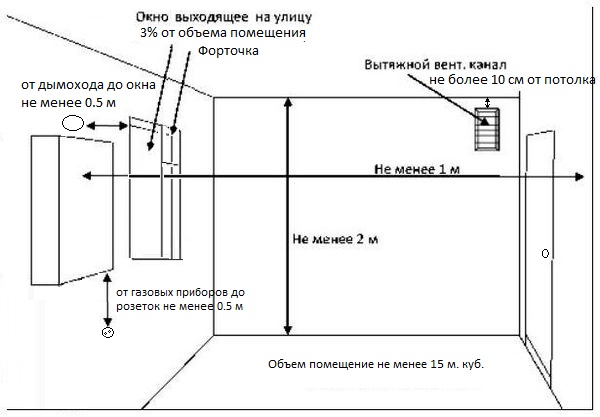

Требования к помещению

Устройство котельной для газового котла — дело очень серьезное. Тот, кто хотя бы раз сталкивался с этой проблемой, знает, сколько требований предъявляется помещению, где будет располагаться газовый котел. Интересно, что вопрос, как установить настенный газовый котел, звучит гораздо чаще. Ведь многие считают, что именно этот монтажный процесс является главным.

Не забываем, что по многих техническим документам (СНиП) помещение, где устанавливается газовый котел, относится к категории пожаро- и взрывоопасных. Поэтому еще на стадии проектирования котельной, а тем более на стадии монтажа и настройки, все требования должны строго выполняться.

Содержание

1. Общие требования
2. Как связаны размеры помещения и мощность агрегата?
3. Другие требования
4. Требования к кухне
5. Правила установки газовых котлов
6. Требования к настенным агрегатам
7. Заключение по теме

Общие требования

Существуют определенные требования, предъявляемые всем помещениям, где устанавливаются газовые котлы:

• В первую очередь обращается внимание на освещение комнаты. По нормативам на один кубический метр пространства необходимо 0,03 м² оконного проема. Обратите внимание, что это чистое пространство, через которое будет проходить дневной свет. Здесь не учитываются оконная коробка или перегородки между стеклами. То есть чистая площадь стеклопакетов.
• Обязательное условие — приточно-вытяжная вентиляционная система. Обратите внимание, что воздушный объем пространства должен за 1 час меняться 3 раза. Это обязательное условие для минимализации загазованности помещения.
• Окно обязательно должно комплектоваться форточкой. А вот выходная дверь должна выводить только на улицу. Многие загородные застройщики игнорируют это правило и в итоге получают от представителей пожарной инспекции уведомление о необходимости его выполнения. В результате приходится пробивать дверь в стене, затрачивая на это и средства, и время, и силы.

Как связаны размеры помещения и мощность агрегата?

Существуют также определенные нормы, которые касаются взаимосвязи размеров помещения и мощности газовых котлов.

Предоставляем вашему вниманию несколько позиций:

1. Если мощность газового котла для отопления не превышает 30 кВт, то объем котельной может быть в пределах 7,5 м³. И это минимальный показатель.
2. Если производительность 30–60 кВт, то объем помещения — 13,5 м³.
3. Если мощность превышает 60 кВт, то объем комнаты определяется согласно паспортным данным отопительного прибора, но не меньше 15 м³.

Многие потребители, особенно те, которые решают организовать автономное отопление в городской квартире, часто задают вопрос о возможности установки газовых котлов для отопления и определения помещения для них. Скажем так, что каких-то строгих ограничений в этом плане нет, если все требования, предъявляемые правилами и нормами СНиП, в данных помещениях выдерживаются.

Конечно, необходимо особо отметить кухни, где эти правила и нормы уже гарантированно заложены проектом дома. Но и здесь есть один немаловажный нюанс. Необходимо учитывать суммарную тепловую мощность, исходящую от всех нагревательных приборов на кухне. Сюда отнесем варочную печь, ТЭНы, радиаторы отопления, бойлеры и прочее. Так вот их общая мощность не должна превышать 150 кВт.

Другие требования

Установка газового котла в помещении

И еще несколько требований:

• Высота потолков в котельной не должна быть меньше 2 м.
• Отделяться от других комнат котельная должна прочными огнеупорными перегородками.
• Материал, из которого возводится топочная, должен обладать временным пределом огнеустойчивости минимум в 45 мин. То есть при пожаре стенки, пол и потолок должны сдерживать пламя огня в течение этого времени.
• Оптимальный вариант планировки должен быть таким, чтобы огонь из помещения котельной не распространялся на другие комнаты частного дома или квартиры.

Внимание! Специалисты рекомендуют газовые котлы с естественной циркуляцией теплоносителя и открытой камерой сгорания устанавливать в поддувальных помещениях частного дома. Монтаж котла своими руками не проводить!

Требования к кухне

Когда дело касается частного дома, а точнее, установки газовых котлов в нем, то проблемы с требованиями решаются легко и быстро. Организовать отдельную топочную не составит большого труда. Нужно будет пристроить своими руками небольшое помещение, соответствующее необходимым нормативам. На стоимости строительства это отразится незначительно.

А вот установка газового котла в квартире — дело куда более сложное. Оптимальное помещение для этого — кухня. Но даже к ней есть определенные требования. Не будем еще раз напоминать о тех нормах, которые уже описывались выше. Все они в полном объеме должны выполняться без каких-либо отступлений.

Но есть и дополнительные требования:

• Во-первых, в кухне можно установить только настенный газовый котел, и лучше, чтобы он был с закрытой камерой сгорания и коаксиальным дымоходом. В настоящее время производители предлагают двухконтурные модели, которые могут обеспечить квартиру не только автономной системой отопления, но и горячей водой в полном объеме.
• Во-вторых, дополнительно для увеличения воздухообмена в помещении нужно во входной двери сделать отверстие и установить на него решетку. Площадь проема не должна быть меньше 0,02 м².
• Если кухонное пространство не полностью соответствует требованиям СНиП, то установка газового котла для отопления возможна (обратите внимание — ВОЗМОЖНА), если на это дадут разрешение органы газового надзора.
• Если кухня в вашей квартире имеет объем меньше 7,5 м³, то нельзя в ней устанавливать два нагревательных элемента.

Внимание! Все правила и требования по установке газовых котлов в частных домах и городских квартирах идентичны. Здесь нет никаких разграничений. Единственное отличие — это организация отдельной котельной для частного дома и совмещение одной из комнат квартиры с топочной.

Правила установки газовых котлов

Установлен напольный котел по правилам

Всем известно, что газовые котлы в одном модельном ряду отличаются по способу монтажа. Здесь выделяют две группы — напольные и настенные агрегаты. Разница их не только в том, что они монтируются по-разному, но и в различных технических характеристиках. Особенно отличаются они друг от друга по мощности.

Напольные агрегаты более мощные, в то время как настенные маломощные. Отсюда и их габаритные размеры. Поэтому в квартирах чаще всего устанавливают настенные конструкции, а в частном домостроении — напольные.

Требования к напольным агрегатам:

• Организация отдельного помещения, где во входной двери обустраивается сквозное отверстие для притока воздуха, или устанавливается окно с форточкой. Идеальное решение — обустройство вентиляционной системы, где отвод воздуха из помещения производится через отверстие под потолком.
• Установка герметичного дымохода для напольного котла. Очень часто, если используется газовый котел большой мощности, монтируется двойной дымоход по типу труба в трубе. Это обеспечивает стопроцентную гарантию абсолютной герметичности дымоходной конструкции.
• Само помещение котельной должно быть просторным со свободным доступом к нагревательному агрегату для обслуживания и проведения ремонтных работ. Котельная должна обеспечиваться водопроводом и канализацией.
• Так как напольные модели обладают значительным весом, под них обязательно сооружается прочный пол из негорючих материалов. Это может быть бетонная стяжка, камень, брусчатка, керамическая плитка и прочее.
• Входная дверь должна соответствовать определенным размерам. Минимальная ширина двери — 80 см. СНиПом определяются и минимальные габариты помещения под котельную. Но жизнь предъявляет свои требования, поэтому оптимальные размеры топочной для самых маломощных напольных агрегатов таковы — площадь 4 м², высота потолков не ниже 2,5 м.
• Вся электропроводка для напольного агрегата должна быть скрытого типа. Обязательно в помещении котельной устанавливается отдельный распределительный щиток.
• Стены отделываются только негорючими материалами — штукатуркой, облицовочным кирпичом, керамической плиткой и так далее. В помещении котельной запрещается хранить легковоспламеняющиеся вещества. Нельзя устраивать рядом выхлоп дымохода и забор воздуха в вентиляцию. Обе системы должны располагаться в разных частях помещения.

Требования к настенным агрегатам

Требования по минимальным расстояния

С этим вариантом все намного проще. Будучи установленным на кухне, он обеспечен и канализацией, и водопроводом, и вентиляцией, и подведенной газовой магистралью. То есть расходы по монтажу и подключению в разы снижаются, а стоимость проводимых работ уменьшается.

Но существуют некоторые требования, которые обязательно необходимо учитывать:

• Во-первых, установка настенного газового котла возможна только на прочную стену, способную выдержать его вес. Гипсокартонные или фанерные перегородки для этого не подойдут.
• Если отделка стен уже была проведена до установки газового прибора, и при этом использовались горючие материалы, то под котел необходимо установить лист негорючего материала толщиной не менее 3 мм.
• Существуют минимальные расстояния от устанавливаемого газового котла до несущих конструкций здания. До стен и потолка — 0,5 м, до пола — 0,8 м.

Своими руками проводить подключение газовых котлов запрещается. Особенно это касается газовой магистрали. Здесь есть свои требования, основное из которых — наличие допуска на выполнение данного вида работ. Если он у вас есть, то нет проблем — можете все делать своими руками.

Отрегулировать котел можно и самостоятельно, но рекомендуем первую настройку доверить профессионалу. Здесь важно все провести в полном соответствии с требованиями, которые предъявляются инструкцией к газовому котлу.

Заключение по теме

Когда перед потребителем встает проблема установки газового котла, в первую очередь необходимо правильно выбрать сам отопительный агрегат. И на основе его мощности затем подбирать размеры помещения, выполняя все остальные требования.

Требования к помещениям практически одинаковы, но есть и различия. Именно в них вся загвоздка, поскольку не все потребители их знают. Поэтому нередко происходит так, что котел уже установлен, а газовики не подписывают акт приемки агрегата в эксплуатацию. И приходится все делать заново или частично переделывать помещение. А это вновь непредвиденные расходы.

Читайте далее:

Установка газового котла: схема и СНиП

Главная

Отопительные системы

Установка и монтаж

Котлов отопления

Монтаж газовых котлов отопления: требования и нормы

Не знаете, как правильно выполняется установка газового котла? Нуждаетесь в консультации по подбору оптимальной модели обогревательного агрегата? Ищете специалистов, которые перепланируют отопительную систему под требования к помещению для установки газового котла? Компания «Новое место» уже много лет успешно решает все проблемы с инженерными коммуникациями, включая отопление.

Важно! Однозначно, работы с газовыми приборами должны производиться специалистами соответствующей квалификации, имеющими допуски и разрешения согласной действующей нормативной базе.

Отдельные требования предъявляются к оборудованию и инструментарию, используемому при создании автономной теплофикации, а также монтаже другого газового оборудования.

Где разрешена установка котла

Нежилое помещение, где располагается отопительный агрегат в профессиональной среде именуется топочной или котельной. Именно так оно обозначено в руководстве по монтажу и эксплуатации агрегата, входящем в комплектацию каждого котла. Котельная может быть обустроена в любом помещении здания, при условии его соответствия определенным требованиям.

Если в качестве топлива используются не сжиженные углеродные газы (СУГ), то установить газовый котел можно:

• в подвале;
• на цокольном этаже;
• на чердаке.

Правда, домовладельцу придется позаботится об организации отдельного выхода наружу.

Не допускается монтаж газовых котлов отопления:

• в жилой комнате городской квартиры;
• в общежитии;
• в коммунальной квартире;
• в ванной или совмещенном санузле;
• в подвале многоквартирного дома.

Минимальные граничные габаритные требования к топочной

1. Площадь под котел – не меньше 46-ти м2.
2. Площадь окна для установки газового котла — зависит от объёма помещения.
3. Ширина дверей (обратите внимание – не дверного проема) – не меньше 0,8 м;
4. Потолки 2,5-метровые, как минимум, причем никакие фальшпотолки не допустимы.

Все поверхности в топочной должны быть ровными. В каждом конкретном случае выполняется расчет необходимой кубатуры помещения с учетом суммарного показателя теплогенерирующей мощности обогревательного оборудования, а также устройств нагрева воды – проточного принципа или накопительного.

Существуют исключения! Параметры установки газового котла в частном доме, если у него замкнутая камера сгорания, не столь жесткие. Так, для таких агрегатов не регламентируется пространственный объем котельной. Не является обязательным наличие окна, выходящего наружу.

Монтаж газового котла: ключевые моменты

• Потребитель должен заключить контракт с газоснабжающей компанией.
• С местным «мособлгазом» решается вопрос разработки и утверждения ТУ (технических условий). В этой же инстанции утверждается проект системы, в который входит схема установки газового котла в частном доме.
• Разработкой проекта занимаются организации, имеющие лицензию на оказание таких услуг. Дипломированные специалисты расписывают схемы: монтажа котла, прокладки газопровода, расположения газовых сообщений между жилыми объектами, коммуникаций с сектором газового выхода.
• Установка газового котла в частном доме может выполняться исключительно специализированной монтажной компанией. Без специфических знаний и практических навыков, профессионального оборудования и аппаратуры справиться с такой работы невозможно.
• Представитель газопоставляющей компании, обладающий соответствующей компетенцией, после выезда на место, дает заключение о соответствии подвода газа, а также подключения газового оборудования существующим нормам и требованиям. После этого можно смело открывать вентиль газоподающего трубопровода.
• Установка газовых котлов отопления предполагает опресовку системы при давлении не менее 1,5 рабочего, согласно манометра на агрегате.
• Для двухконтурных агрегатов необходимо организовать подключение к водопроводу.
• Отопительная система обезвоздушивается.
• Все узлы и соединения проверяются на герметичность.
• Через котел, перед запуском в работу, под высоким давлением пропускается чистая вода, чтобы вымыть сор или частицы пыли, которые возможно оказались внутри агрегата во время заводской сборки.
• Для бесперебойной работы котла в обязательном порядке устанавливается стабилизатор напряжения. Не лишим будет и приобретение источника бесперебойного электропитания.

Модели под разные виды теплоносителя

Правила установки газового котла в стандартной интерпретации не предусматривают использования в качестве теплоносителя жидкого состава, состоящего из воды и антифриза. Присутствие в системе любых компонентов, кроме чистой воды, чревато разрушением материала уплотнительных прокладок, что спровоцирует течи отопления.

Вместе с тем, на рынке представлены модели котлов, которые адаптированы для работы в системах с антифризом в качестве теплоносителя. При выборе такого оборудования стоит понимать, что отопительная система будет строится по кардинально другой функциональной схеме. Кроме того, по причине повышенной вязкости теплоносителя потребуется задействование циркуляционного насоса большой мощности. В систему обязательно включается расширительный бак закрытого типа – при нагреве состав значительно расширяется. Поскольку антифризы включают токсичные вещества, то их применение показано для одноконтурных котлов.

Важно! Фото установки газового котла специалистами компании «Новое место» – заявка была удовлетворена на следующий день после получения. Мы занимались только монтажными работами, согласно предоставленного клиентом проекта.

Особенности воздухообмена

Чтобы осуществлялась подача и отвод воздушных масса, согласно технологии функционирования котла, необходимо обеспечение притока воздуха в достаточном количестве. Для 23 киловатного котла нормы установки газового котла в частном доме предписывают, что за час в агрегате сгорает 2,3 м3 голубого топлива. Для этого требуется приток воздуха объемом 30 м3/час.

Если воздуха поступает мало, то газ сгорит не полностью. Следствием этого является образование вредного для здоровья человека вещества – угарного газа. Он не имеет ни запаха, ни цвета. Вдыхание его на протяжении 15 минут приводит к летальному исходу. Свободный воздухообмен в котельной крайне важен – его подача должна осуществляться не только снаружи, но и перетеканием из смежных комнат строения. Правила установки газового котла в частном доме указывают на обязательность наличия зазора между дверью и поверхностью пола. В нижней части дверей рекомендуется установка решетки.

Требования к дымоходу

Для любого котла, работающем на газе, в качестве дымохода используются металлические трубы, лучше нержавеющие. В котельной доступ к вентиляционному каналу обеспечивается за счет люка – через него периодически дымоход прочищается. При этом во время удаления сажи под ним должно быть обеспечено свободное место.

Конструкция дымоходной системы допускает не более 3-х поворотов, которые оформляются при помощи колен. Вертикальный участок трубы на выходе из газового котла по длине должен, как минимум равняться двум диаметрам ее сечения. Далее дымоход по направлению вверх идет под уклоном относительно котла. Такое конструктивное решение обеспечивает дымоудоление за счет естественной тяги в дымоходе.

Установка газового котла в частном доме: требования к дополнительному оборудованию и материалам

• Газовый трубопровод может быть только стальным, а при подключении потребителя допускаются гибкие рукава.
• Взаимозависимыми параметрами являются диаметр сечения дымохода и мощность котла. К примеру, при мощности 30 кВт, правильный диаметр – 17 см.
• Площадь поперечного сечения дымохода не может быть меньше, чем площадь сечения отверстия в котле для присоединения трубы.
• Верхняя часть дымохода, как минимум на полметра должна быть выведена, выше кровельного конька.
• Условия установки газового котла в частном доме предписывают, что в котельной обязательно должен быть установлен газоанализатор и электроклапан. Первое устройство сигнализирует, когда есть утечка газа, а второе – перекрывает его подачу в систему.
• Монтаж газового котла в частном доме осуществляется после установки прибора учета газа (счетчика).
• В обязательном порядке организовывается вентиляция в верхней части помещения. Перед пробным запуском котла, нужно проверить тягу.
• Обогревательное оборудование дополняется специальными автоматам для защиты от перепадов напряжения и перегрева электропотребляющих узлов отопительной системы.

Когда решит проблему настенная модель

При ограниченном свободном пространстве и небольших требованиях к мощностному потенциалу, стоит отдать предпочтение настенному газовому котлу. На практике такие модели чаще всего используются для отопления и обеспечения горячего водоснабжения в городских квартирах.

В некоторой степени, такое оборудование является заменой газовых колонок, благодаря которым не одно десятилетие обеспечивается горячее водоснабжение в старых домах – «сталинках» и «хрущевках».

Установка газового котла своими руками или специалистами показана в помещениях, в которых устроены соответствующие вентиляционные ходы – и для свободного притока воздуха из вне, и для отведения продуктов сгорания топлива. Настенные котлы могут устанавливаться над другими объектами, расположенными на полу. Если в системе предусмотрено несколько таких нагревательных устройств, то они могут располагаться каскадом относительно друг друга. Кстати, такой подход позволяет регулировать мощность отопления.

Перед тем, как установить газовый котел такого типа необходимо грамотно подобрать для него место:

• за 20 см от других приборов;
• удаленно от быстровоспламеняющихся материалов;
• расстояние от его задней стенки до поверхности стены не меньше 30 см;
• нельзя располагать рядом с оконным проемом;
• рядом должна быть розетка бытовой электросети;
• расстояние от пола –от 80 до 160 см.

Пока не решили за сколько и как установить газовый котел в частном доме позвоните менеджеру компании «Новое место» – профессиональная консультация поможет вам спланировать необходимый бюджет. Вопрос стоимости услуг установки отопительного оборудования с каждым клиентом решается в индивидуальном порядке.

Полезно для изучения:

• Установка навесного газового котла – особенности монтажа в деревянном доме

типов и требований. Как сделать вентиляцию в котельной частного дома

Вентиляция котельной частного дома: требования

Наличие вентиляции предотвращает появление обратной тяги, приводящей к распространению продуктов горения в индивидуальном доме. Схема циркуляции воздуха в котельной определяется типом отопительного оборудования.

Требования к вентиляции котельной в частном доме.

1. Подача воздуха в котельную осуществляется через специальные каналы или отверстия.
2. Котельная является частью общей системы вентиляции индивидуального дома. Выход воздуха осуществляется через потолок или верхнюю часть стены помещения, где находится котел.
3. На 1 кВт мощности отопительного агрегата требуется приток свежего воздуха через отверстия сечением 30 см2 при его подаче изнутри и не менее 8 см2 при осуществлении тяги снаружи.
4. На вытяжке должно быть два горизонтальных канала: один для вентиляционной трубы, а другой (на 0,25-0,35 м ниже) для ее очистки.
5. Расстояние котельного оборудования от стен должно быть не менее 0,1 м.
6. Вытяжка и приток воздуха расположены на противоположных сторонах помещения.

В соответствии со СНиП вентиляция газовой котельной в частном доме должна производить трехкратный воздухообмен в час. Его количество для поддержки горения не учитывается.
В соответствии с принятыми требованиями и нормами котельная создается в нескольких вариантах.

1. Отдельно стоящее здание.
2. Пристройка к дому.
3. Встроенное помещение внутри дома.
4. В помещении дома, например, на кухне.
5. Система на чердаке.
6. Блочно-модульная система — контейнер с оборудованием.

Выбор помещения определяется производительностью и габаритами оборудования.

На кухне можно установить газовые котлы до 30 кВт. Подвал или подвал не подходят для LPG. Топливо имеет больший удельный вес, чем воздух. В нижних помещениях может скапливаться газ при утечке, что недопустимо.

Требования к котельной:

• площадь помещения не менее 15 м2;
• высота помещения от 2,2 м;
• наличие окна площадью 3 см2 на 1 м3 объема котельной;
• окно должно открываться или иметь окно.

Плюсы и минусы двух систем

Естественная вентиляция

Для самостоятельной установки такой вытяжки не нужно особых навыков, при этом она имеет ряд преимуществ:

1. Отсутствие механизмов делает такой воздухообмен надежный и прочный.
2. Нет необходимости тратить деньги на покупку устройств.
3. Простота использования.
4. Тишина во время работы.

В свое время такая вытяжка полностью отвечала ее требованиям, но с появлением нового газового оборудования взгляд на это изменился.

При этом были обнаружены следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулировать поток воздуха.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Обзор 5-ти вытяжек встроенных в конструкцию подвесного кухонного шкафа

А так же при уменьшении забора воздуха есть вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является оптимальным вариантом при установке газовых котельных, т.к.:

1. Имеется возможность саморегулирования подачи воздуха.
2. Важность такой вентиляции в закрытых помещениях.
3. Приятный микроклимат в помещении.
4. Возможность регулировать воздухообмен с помощью пульта дистанционного управления.
5. Независимость от погодных условий.

Если в доме есть котел с коаксиальным выходом, то встроенный в него вентилятор автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы является достаточно высокая стоимость данной установки.

Естественная вентиляция

Вентиляция в котельной в частном доме в основном делается на естественной тяге. Воздух может проходить под дверями или через каналы в стенах. Приточный воздух при мощности котла до 30 кВт выполнен диаметром не более 15 см и расположен не выше рабочей зоны котла. Он содержит пластиковую трубу, которая снаружи закрыта сеткой, а внутри оснащена обратным клапаном, препятствующим попаданию воздуха наружу.

Вытяжной патрубок расположен над котлом, в верхней части помещения и может быть оснащен обратным клапаном. Тогда воздух не будет поступать в помещение снаружи. Трубу легко установить своими руками. К нему сверху крепится металлический зонт от осадков.

Большим недостатком является отсутствие контроля воздухообмена, который также зависит от температуры окружающей среды, силы ветра и атмосферного давления.

Схема котельной с твердотопливным котлом

Помещение, в котором вы размещаете отопительное оборудование, может находиться:

• …внутри дома. Этот вариант подходит для маломощных газовых и электрических котлов. Что касается твердотопливных моделей, то их рекомендуется выносить за пределы жилых помещений.
• … В приложении. Это отдельно стоящее здание, построенное вплотную к одной из стен коттеджа. При этом важно, чтобы расстояние от стен пристроенной котельной до окон и дверей дома было не менее 1 метра. Печь должна иметь отдельный фундамент и четыре, а не три стены.
• … В отдельном здании. В этом случае котельная располагается недалеко от коттеджа и соединяется с жилым помещением коммуникациями. Отдельно стоящая котельная с твердотопливным котлом – самый безопасный и удобный вариант для владельцев частных домов.

В топочном помещении необходимо выделить место под следующие обязательные элементы системы отопления:

1. Котел на твердом топливе;
2. Котел с теплоносителем;
3. Трубопроводы котлов — расширительные баки, насос, отстойник и т.п.;
4. Коллектор распределительный для направления воды по контурам;
5. Группа безопасности котла для удаления воздуха из системы;
6. Автоматика котла для управления работой всей системы;
7. Оборудование для тушения пожаров.

В топочной может располагаться дополнительный бойлер косвенного нагрева, обеспечивающий подачу горячей воды в дом, если в качестве отопительного оборудования используется одноконтурный прибор.

Принудительная вентиляция

Для мощных котельных устанавливаются системы принудительной вентиляции. В воздуховодах установлены вентиляторы с характеристиками, соответствующими сечениям. Мощность вытяжки берется с запасом 25-30% по отношению к максимальной нагрузке. Учитываются также длина воздуховода, сечение и количество изгибов.

Корпус, в котором установлен вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого используются надежные покрытия, алюминиевые или медные сплавы.

Принудительная тяга требует больших затрат на оборудование и энергию. Потребление энергии можно уменьшить, используя только вентилятор или вытяжку. Но настоящая система вентиляции эффективна только тогда, когда вентиляторы нагнетают и удаляют воздух.

В котельную требуется система автоматики. Он не только обеспечивает безопасную работу оборудования, но и снижает расход газа, уменьшая потребление газа, когда он не нужен.

Вентиляция котельной в частном доме: нормы и правила

Основные правила вентиляции котельной следующие.

1. Место впуска вытяжного канала вверху.
2. Наличие дополнительного канала для очистки выхлопной трубы.
3. Обеспечение подачи свежего воздуха через вентиляционный канал или под двери.
4. При подаче воздуха с улицы величина расхода воздуха на 1 кВт мощности не менее 8 см2, а при подаче из других помещений — от 30 см2.

Внутренняя установка

Газовая вентиляция в котельной может быть как вытяжной, так и приточной. Рассмотрим процесс установки для каждого типа.

Вытяжная вентиляция

Для устройства данного типа вентиляции необходимо соблюдать следующую последовательность действий:

• разметить выход воздуховода. Изготавливается по размеру диаметра трубы с запасом около 1 см. При выборе места прокладки трубы для вытяжки следует учитывать, что ее выход должен быть не менее одного метра до газового котла, чтобы холодный воздух не влияет на работу устройства,
• просверлить отверстие
• установить дымоход в просверленный проем с небольшим уклоном от газового котла в сторону улицы,
• использовать монтажную пену для заполнения зазоров и удалять излишки пены только когда она затвердеет,
• установить заглушку с которой регулируется размер сквозного отверстия,
• установить вытяжной вентилятор,
• прикрепить вентиляционную решетку на выходе. Он защитит жилье от насекомых и уличной пыли, а также придаст системе законченный вид.

Вентиляция приточного типа

Монтаж приточной вентиляции осуществляется аналогично, с одним отличием: вместо вытяжного вентилятора устанавливается устройство приточного типа. Он забирает поток воздуха, охлаждает или нагревает его, а затем перенаправляет в помещение. Для котельной частного дома можно использовать простую модель такой установки, приточный вентилятор. Посмотрите видео установки:

Испытание и проверка

Проверка эффективности вытяжки газового котла проводится при закрытой входной двери и открытом окне в котельной. На вход вентиляционного канала накладывается обычное бумажное полотенце. При нормальной работе вентиляции она будет притягиваться к отверстию, в случае засорения канала или неправильной установки салфетка упадет на пол.

Требования к вентиляции котла

Вентиляция газовая должна соответствовать следующим требованиям:

1. допустимый угол наклона отдельных элементов дымовой трубы — не более 30º,
2. длина наибольшего патрубка — 1 м,
3. максимально допустимое количество отводов в дымоходе — 3 шт. ,
4. в системе не должно быть выступов и сужений сечения,
5. в конструкции должны быть предусмотрены устройства для ревизии и капельник,
6. поворотные пункты оборудуются люком для прочистки,
7. для обустройства вентиляции используются только идеально гладкие изделия изнутри,
8. расстояние между воздуховодами и поверхностью потолка и стен из горючих материалов должно быть не менее 0,25 м. Допускается уменьшение этого расстояния до 5 см для элементов конструкции из негорючих материалов,
9. минимальный размер вентиляционного входа для подачи воздуха с улицы 8 см² на 1 кВт номинальной мощности газового агрегата, для подачи воздуха изнутри – 30 см² на 1 кВт.

Расчет системы вентиляции

3-кратный воздухообмен в час достигается в котельной с оптимальной высотой 6 м. В связи с тем, что в частном доме его обеспечить сложно, воздухообмен увеличивают на 25% на каждый метр снижения высоты.

Упрощенный расчет вентиляции котельной включает следующие параметры:

• объем v = b * l * h, где b — ширина, l — длина, h — высота помещения;
• скорость воздушного потока w = 1 м/с;
• коэффициент повышения кратности воздухообмена k = (6-ч) * 0,25 + 3.

Пример расчета

Размеры котельной 3х4х3,5м.

Определить v = 3 * 4 * 3,5 = 42 м3; к = (6 — 3,5) * 0,25 + 3 = 3,6.

За 1 час естественная вентиляция обеспечивает прохождение воздуха в количестве V=3,6*42=151 м3.

Площадь поперечного сечения дымоходного канала составит S = V / (v * t) = 151 / (1 * 3600) = 0,042 м2.

По этому показателю можно выбрать ближайший внутренний диаметр вытяжки из стандартного диапазона d=200 мм. Вход должен иметь такое же сечение.

При установке вентиляционной шахты, когда ее проходное сечение меньше расчетного, для компенсации недостатка пропускной способности производится принудительная вентиляция.

Особенности монтажа системы вентиляции

При естественной вентиляции воздуховоды размещают только вертикально, не ниже 3 м. Для принудительной вентиляции можно установить горизонтальные секции, но без поворотов.

Любого домовладельца интересует вопрос, как сделать вентиляцию в котельной частного дома лучше? Оптимальный вариант включает в себя оба метода вентиляции. При выходе из строя одного из них можно применить другой. В обоих случаях необходимо, чтобы объем входящего воздуха был равен выходящему, что обеспечивается работой вентиляторов и заслонок. Но здесь важно, чтобы была обеспечена требуемая производительность системы.

Размещение оборудования должно осуществляться в соответствии со СНиП. При использовании твердотопливных котлов в месте появления копоти следует установить дополнительные вентиляторы.

Как выбрать материал для вытяжки

Материал изготовления может быть разным.

Рассмотрим некоторые из них.

• Кирпич. Этот материал используется для устройства дымохода в твердотопливных котлах. Очистка таких каналов очень трудоемка, но срок их службы значителен. В газовых котлах кирпичный воздуховод не оптимальный вариант, так как у них низкая температура и в трубе может появиться конденсат, способный разрушить кирпич;
• Керамика. Для использования в твердотопливной котельной применяют высокотемпературную керамику (до 650°С). В газовых котельных можно использовать обычную керамику, но с возможностью отвода конденсата. Трубу необходимо утеплить теплоизоляционными материалами;
• Металл. Стальные выхлопные трубы могут использоваться как в твердотопливных, так и в газовых котлах. Единственным отличием является использование более толстостенного металла для твердотопливных котлов. Металл должен быть термостойким. Среди недостатков – высокая цена и меньший срок службы по сравнению с кирпичными.

Требования к коррозионной стойкости и взаимодействию с сажей помогут определиться с материалом вытяжного канала. Также важно учитывать, какое давление создает принудительная вентиляция, количество конденсата, температуру газов. При необходимости восстановления вытяжного канала из кирпича в условиях эксплуатации газового оборудования внутри старого канала можно разместить металлические воздуховоды.

Установка принудительной вентиляции

Наличие вентилятора значительно повышает производительность системы. Приточная вентиляция проста в установке.

1. В стене делается отверстие алмазным долотом или перфоратором с уклоном в сторону улицы.
2. В отверстие устанавливается труба. Щели пенятся.
3. Выполняется установка канального вентилятора.
4. Проложена и подключена проводка для питания двигателя вентилятора.
5. Установлены датчики, шумопоглотитель и фильтр.
6. Решетки крепятся к обоим концам трубы.

Вытяжная вентиляция монтируется аналогично, только воздух должен быть вытяжным, а не нагнетаемым.

Humming -Toillet — Google Suce

ALLBILDERVIDEOSSHOPPINGMAPSNEWSBücher

SUCOOPTION

Как починить туалет -хвост — Дома повышение давления в водопроводе. Это может быть ночью, если вы подключены к муниципальной системе водоснабжения, или в любое время, когда работает насос …

Почему мой унитаз издает громкий шум, когда я смываю его

www. benjaminfranklinplumbing.com › блог › март

01.03.2019 · Проблема связана с ослаблением шайбы в узле шарового крана. Эта проблема распространена среди старых туалетов с металлическим наполнителем в виде шарового крана …

Клапан наполнения бака унитаза с гудением – как устранить гудение в унитазе…

homeadditionplus.com › dev › сантехника › hummin…

Возможно, у вас гудящий унитаз или, точнее, наполнительный клапан унитаза, который нуждается в ремонте или замене. Для получения информации об установке душевого поддона …

Что вызывает громкое гудение в унитазах после …

www.hunker.com › … › Сантехника

Громкое гудение после смыва в унитазе может быть вызвано шаровым краном, вибрацией трубы или гидравлический удар в водопроводной системе. Дизайн шарового крана. Если вы …

Вы слышите то, что слышу я? Почему появляется гудящий шум…

www.michaelsplumbingorlando.com › Блог

Это явление возникает, когда происходит резкое изменение направления движения жидкости или воздуха, который сжимается в трубопроводе. Поток воды …

Как починить стонущий унитаз — замена шарового крана

www.youtube.com › смотреть

28.05.2011 · Как починить стонущий унитаз. Это видео включает в себя отличный сантехнический трюк, чтобы сохранить ваш пол …
Dauer: 7:56
Прислан: 28.05.2011

Как починить шумный туалет после смыва?!? — YouTube

www.youtube.com › смотреть

07.09.2020 · КУПИТЬ МНЕ НАПИТОК ☕ http://ko-fi.com/geekstreetКак исправить шум в туалете после смыва диафрагмы …
Dauer: 5:10
Прислано: 07.09.2020

Почему мой унитаз гудит? — Home Improvement Stack Exchange

diy.stackexchange.com › вопросы › почему-это-мой-труд…

Шумит шум из-за смывателя. Я уменьшил количество воды, поступающей в унитаз, и она перестала поступать. Когда это …

Почему стены издают вибрирующий звук, когда я спускаю воду в унитазе?

www.ambientedge.com › часто задаваемые вопросы › почему-есть-вибро.
