Обратный клапан для вентиляции марки Алтай

Системы вентиляции, с обратным клапаном марки Алтай востребованы на объектах общественного питания, промышленных объектах, пищевых блоках столовых, ресторанов, кафе, крупных пищевых и продовольственных предприятиях, где осуществляется приготовление как готовых к употреблению продуктов питания, так и полуфабрикатов.

Обратный клапан вентиляционный может быть предназначен для:

  • вертикальной установки;
  • горизонтальной установки.

Отличаются они друг от друга формой и внешним видом. Бывают квадратные и круглые. Кроме этого, есть внутреннего и внешнего исполнения, накладные и встраиваемые.

Главным параметром этого изделия, который необходимо учитывать при выборе является его пропускная способность. Имеется ввиду, что они могут поддерживать разную скорость проходимого через них воздушного потока.

Самыми востребованными в настоящее время являются изготовленные из пластика и имеющие пропускную способность 4-6 м\с. Они не создают существенного шумового эффекта при осуществлении открывания и закрывания проходного отверстия.

Эти приспособления могут функционировать как в самостоятельном режиме, так и срабатывать от потоков воздуха, нагнетаемых в систему вытяжными вентиляторами. Управление клапаном может осуществляться ручным способом или автоматически при действии потоков. Его можно открывать и закрывать, если возникнет та или иная необходимость. Но касается это системы приточной или вытяжной вентиляции, в которой не применяются устройства для осуществления перемещения воздушных масс в принудительном порядке.

Устанавливается обратный клапан для вентиляции марки Алтай в точке выхода магистрали из помещения или в самом трубопроводе в непосредственной близости от нее. Внешние накладные имеют отверстия и зачастую крепятся при помощи специальных стыковочных узлов. Внутренние — устанавливаются или запрессовываются в трубы определенного размера. Кроме этого, могут монтироваться в стену и являются продолжением вентиляционной системы.

Принцип действия обратного клапана Алтай сводится в повороте створки затворного аппарата в результате механического воздействия потока воздуха на затворный механизм, тем самым открывая или перекрывая проход. В результате воздушные массы с улицы не зависимо от возникшей ситуации при попадании в канал вытяжной вентиляции сталкиваются с преградой и не могут проникнуть в помещение. Тоже самое, происходит и с воздухом, который стремиться под воздействиям тех или иных сил вырваться наружу, в случае противоположной установки клапана уже в приточной вентиляции.

При необходимости обеспечить проветривание помещения и его насыщение кислородом, клапан может быть открыт в принудительном режиме, до достижения необходимого эффекта.

В системе же принудительного кондиционирования он срабатывает в автоматическом режиме под воздействием напора воздуха от вентилятора он открывается, а после того как вентилятор выключается сила земного притяжения обеспечивает его закрытие.

Конструкция обратного клапана марки Алтай может быть разной в зависимости от назначения и функциональных возможностей, технологии обеспечения его срабатывания.

В классическом варианте он представляет собой цилиндр или квадрат, в котором на смещенной оси установлена заслонка с возможностью свободного движения. Она похожа на дверцу с петлями в верхней части.

Накладной же наружный представляет собой установленную в квадрат створку, которая также крепится на оси по центру корпуса детали. Закрытие такой заслонки осуществляется за счет пружинного механизма.

Преимущества использования клапана, выполненного из полипропилена:

  • Простота монтажа;
  • Долговечность материала, из которого они изготавливаются;
  • Достаточно высокий уровень устойчивости к механическим воздействиям и силовому давлению;
  • Устойчивость к воздействию погодных явлений – солнце, дождь, ветер, град;
  • Они производятся из полипропилена, который служит материалом для изготовления разнообразных предметов, используемых человеком для хранения и употребления продуктов питания;
  • При чрезвычайно высоких температурах не выделяет неприятных запахов и вредных веществ;
  • Стоит существенно дешевле классических аналогов выполненных из нержавеющей стали.

Задать вопрос

для чего нужен, виды, установка

Советы мастеров

Стенные модели рекомендуют закладывать при строительстве стен, но возможна и их установка в готовых помещениях. Оконные клапаны не советуют устанавливать самим – легко нарушить герметичность оконных рам и потерять гарантийное обслуживание от производителя. Но главное – это правильно подобрать необходимый вам тип дополнительной вентиляции. Неудачно выбранные модели способны закупорить естественную систему вентиляции помещений, опрокинуть ее или создать некомфортные условия дополнительным шумом работающего вентилятора.

В следующем видео вас ждет монтаж вентиляционного клапана.

Разновидности клапанов

По конструкции клапаны могут быть:

  • Одностворчатые. Эффективный, но менее распространенный вариант. Во время движения воздушного потока оказывается давление на створку клапана, отчего он открывается и выпускает лишние запахи. Когда движения нет, то под воздействием обратной тяги створка закрывается. Это предотвращает проникновение нежелательных запахов внутрь помещения. Если человек использует вентиляцию естественного типа, такой вариант наиболее предпочтителен.
  • Клапан типа «Бабочка» (двустворчатый). Наиболее распространенная модель, которая оснащается двумя шторками. Они открываются из-за сильного воздействия воздуха и закрываются, когда никакого движения нет. Все работает автоматически без участия пользователя.
  • Жалюзи. Принцип работ этого устройства такой же, как у первого варианта. Единственное отличие – габариты. Поэтому его устанавливают на крупных производственных предприятиях или в больших домах.
  • Конструкция мембранного типа. Принцип действия прибора основан на изменении положения пластины из-за влияния воздушного потока. Оборудование получило широкое применение в местах с естественной вентиляцией, так как здесь не требуется оказывать сильное воздействие на главный элемент.

Это не единственные отличия, также существуют модели:

С ручным управлением, прибор устанавливается на крупных предприятиях, где присутствует высокое движение воздуха.

Автоматические изделия срабатывают без участия пользователя, этот вариант больше подойдет для установки дома.
Различаются по способу монтажа. Встречаются горизонтальные и вертикальные варианты.

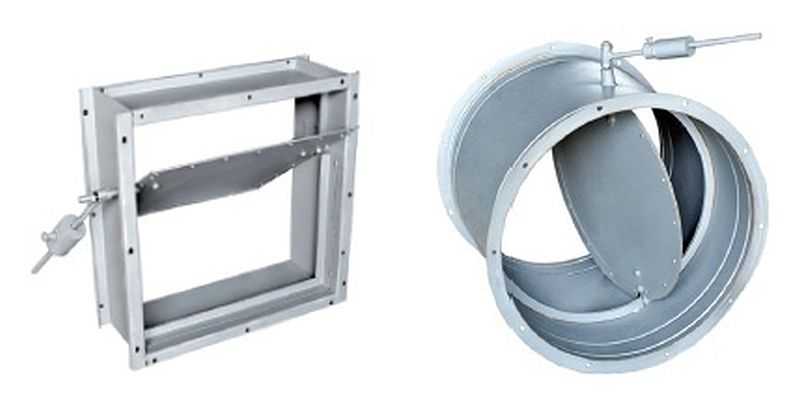

Встречаются круглые и прямоугольные изделия

Чтобы выбрать правильный вариант, важно понимать, что форма полностью зависит от особенностей размера сечения воздушного канала.
Также учитывается пропускная способность. Здесь все зависит от объема воздуха, который проходит через клапан.
Последнее различие – материал изготовления

Пластиковые подойдут для установки в домах и квартирах, так как они издают меньше шума при работе. Для офисных зданий и производственных предприятий рекомендуется устанавливать металлические изделия. Они более габаритны и обладают высокой пропускной способностью.

Конструктивные особенности и, как работает приточный клапан

Чисто конструктивно приточный клапан – это цилиндр, в котором уложен фильтрующий материал. С двух сторон его закрывают декоративные решетки. Диаметр цилиндра от 6 до 14 см. Этот параметр влияет на производительность приспособления. То есть, чем больше, тем больше воздуха он через себя пропускает.

Сам цилиндр изготавливается из пластика. Внешняя декоративная решетка – это защита устройства от проникновения мелких животных и птиц, а также от мусора. Бюджетные варианты – пластиковые, дорогие – алюминиевые. Некоторые производители комплектуют решетки москитными сетками.

С внутренней стороны клапан закрывается оголовком. Это такая коробочка, в которую и устанавливается фильтрующий материал. Оголовок закрывается крышкой. Существует широкое разнообразие оголовков. С помощью некоторых можно снижать или увеличивать подачу поступающего воздуха. У них может быть разная форма, размеры, места расположения отверстий для прохождения воздуха.

Конструктивные особенности приточного клапанаИсточник veles24.ru

Цилиндр вставляется в просверленное отверстие в стене. Чтобы шум с улицы не проникал в дом, чтобы стены зимой не промерзали, между стеной и пластиковым цилиндром укладывается тепло- и шумоизоляционный материал. Обычно это цилиндрической формы изделие.

Как видите, конструкция очень проста, но при этом очень эффективна. Правда, надо отметить и тот факт, что вентиляционный клапан будет бесполезен, если в доме плохо работает вытяжка. Ведь суть вентиляции – это как приток воздуха, так и удаление его из помещений. Поэтому несколько советов:

  • вытяжка должна быть все время в исправном состоянии, даже если это отверстие под потолком в санузле и в кухне;
  • в межкомнатных дверях должны быть решетки или высота дверного полотна подбирается так, чтобы между его нижними краями и полом оставался зазор, равный 15 мм.

Вытяжка на кухне должна работать эффективноИсточник victorborisov.ru

Особенности установки вентиляторов

Вентилятор данного типа устанавливается в отверстие вентиляционной шахты, которая находится непосредственно в том помещении, в котором его и монтируют, например, в ванной комнате.

Перед началом работ вентиляционную систему следует проверить на работоспособность. Если она забита мусором, или соседи самовольно установили какие-то перемычки, вентилятор не сможет выполнять свои задачи

Важно соблюдать оптимальную геометрию вентиляционного окошка, слишком маленькое не позволит проходить достаточному потоку воздуха, что негативно скажется на работе прибора

Установка вытяжного вентилятора

Монтаж вытяжного вентилятора с клапаном рекомендуется производить по следующему алгоритму.

  1. Окошко в шахте по своей геометрии необходимо привести в соответствие с вентилятором. Слишком маленькое с помощью перфоратора надо расширить до нужного размера. Если отверстие немного велико, его можно заделать монтажной пеной. Большое отверстие следует надстроить гипсокартоном или другими способами.
  2. В зависимости от схемы подключения контакты подводят на датчики, выключатели или на кнопку включения света. При отсутствии автоматики на приборе удобно сделать два выключателя: ручной и заведенный на свет. Всю проводку надо спрятать от прямого контакта с атмосферой, заштробив и убрав под штукатурку или в кабель-каналы.

Прибор необходимо вставить в окошко, хорошо зафиксировать крепежными элементами. Не должно быть люфта, перекоса и щелей. В случае необходимости  использовать герметизирующие материалы. Любые лишние отверстия будут пропускать воздух, делая бесполезной работу клапана. Сверху вся конструкция закрывается сеткой.

Итог всего вышеперечисленного: необходимо весьма скрупулезно подходить к выбору изделий с обратными клапанами, при этом обязательно учесть все нюансы вашей квартиры или собственного дома, расположение, чтобы монтаж устройства не нарушил вентиляцию всего помещения. Чтобы не допустить негативных ошибок, которые могут проявиться не сразу, а только после некоторого времени использования устройства, лучше обратиться к профессионалам и заказать установку в фирме, занимающейся обслуживание вентиляционных систем.

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Как сделать своими руками?

Современный рынок вытяжного и вентиляционного оборудования предлагает огромный выбор недорогих клапанов, поэтому самостоятельное изготовление прибора обосновано только в том случае, когда вентиляционная решётка либо короб вентканала имеют нестандартные форму и размер. В таких случаях быстрее и выгоднее смастерить устройство своими руками, нежели тратить силы и средства на изготовление переходников. Самым простым для самостоятельного выполнения устройством является одностворчатый лепестковый клапан, где в качестве заслонки применяют жёсткую пластинку из пластика или тонкого металла, лист плотного картона или лавсановую плёнку.

  • Итак, для изготовления обратного клапана воздуховода с естественной тягой, необходимо взять вентиляционную декоративную решётку, приложить её к плотному картону, обвести карандашом и вырезать. Затем необходимо измерить высоту и ширину вентиляционного отверстия и начертить в центре картонной заготовки полученный прямоугольник.
  • Далее из центра верхней стороны начерченной фигуры следует опустить перпендикуляр к его нижней стороне, отступить от него в обе стороны по 7 мм и провести через эти точки ещё две линии, параллельные первой. В результате прямоугольник получится разделённым на две половины вертикальной перемычкой, на которую в дальнейшем будут опираться свободные стороны обеих заслонок.
  • Затем следует вырезать обе части прямоугольника, не трогая при этом перемычку. Должна получиться фигура, напоминающая раму пластикового окна.
  • Далее из лавсановой плёнки вырезаются две детали прямоугольной формы, каждая размером в половину большой картонной заготовки. После чего они приклеиваются к внешним боковым частям рамки таким образом, чтобы в закрытом состоянии они ложились на центральную перемычку. Внешне конструкция напоминает окно с двумя створками, роль рамы в котором исполняет картонная заготовка, а роль створок выполняют две прямоугольные плёнки. Прикреплять створки к раме можно с помощью скотча или степлера.
  • После того как конструкция будет готова, следует наживить её саморезами к стене на торец вентиляционного канала. Располагать клапан нужно таким образом, чтобы приклеенные створки могли открываться в сторону воздуховода.
  • Далее необходимо открыть форточку и проверить работу клапана. Если всё сделано правильно, то воздушный поток будет открывать обе створки «картонного окошка» и беспрепятственно выходить в воздуховод. После проведения испытаний пластиковая решётка прикручивается поверх картонного клапана на саморезы.

Существует и более простой способ. Для этого створки из плёнки приклеиваются непосредственно на обратную сторону вентиляционной решётки. Однако при таком исполнении закрепление плёнки к боковым сторонам пластиковой решётки осуществляют при помощи скотча, который со временем может утратить свои свойства и отклеиться. Поэтому приклеивание заслонок к картонной поверхности является более предпочтительным вариантом.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

  1. вентилятор
  2. фильтр
  3. клапан
  4. воздухонагреватель
  5. воздуховоды и фитинги к ним
  6. ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство  складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и  точный расчет на стадии проектировки помещения.

Собранные компоненты в едином  хорошо звукозащищенном  корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

  • низкая шумность работы установки
  • настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
  • установка данной системы в рабочее положение существенно упрощена

Виды клапанов

На сегодня существует много видов всевозможных вентиляционных клапанов. Прежде всего они различаются по своему назначению:

ПриточныеУпотребляются для подсоса воздуха в помещение. Смогут регулировать поток входящих воздушных масс как в ручном, так и автоматическом режиме. Помимо этого, они смогут прекратить функционирование вентиляционной системы, поскольку при полном перекрытии клапан герметический.
ВытяжныеСнабжают вывод воздуха из помещения наружу. Основная их задача содержится в предотвращении движения воздушных масс в обратную сторону, что может случиться по обстоятельству разных атмосферных явлений. Помимо этого, устройства предотвращают проникновение в помещение насекомых, пуха, и другого мусора.
ОконныеУстанавливаются на пластиковые окна и снабжают автоматическое проветривание.

Помимо этого, данные изделия различаются по своей форме.

Они смогут быть:

  • Круглыми;
  • Квадратными либо прямоугольными.

В зависимости от своего устройства, они бывают электрическими либо ручными. Электрический клапан работает совместно с другим вентиляционным оборудованием и машинально регулирует воздушный поток.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

  • с ручным или автоматическим управлением;
  • на пружинах;
  • механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

  • мощность вентилятора;
  • форму обратного клапана;
  • уровень шума;
  • уровень энергопотребления;
  • оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Можно ли сделать клапан своими руками?

Нередки случаи, когда в квартире или доме присутствует вентиляционный канал необычной формы или габаритов. Тогда ни одно рыночное предложение человеку не подойдет и необходимо делать прибор своими руками. Такое решение обойдется в разы дешевле, чем изделие под заказ. Для создания этой конструкции потребуется минимум времени и сил.

Первое, с чем важно определиться, — тип вентиляции. Если присутствует естественная, то лучше всего изготовить устройство мембранного типа, но также подойдут одностворчатые изделия

Для последнего варианта необходимо подобрать жесткий материал

Также необходимо уделить внимание некоторым моментам:

  • Пластина не должна иметь зазоров, даже небольших. Лучше всего если она будет плотно прилегать к стенкам, чтобы щели не смогли образоваться.
  • Если воздушный поток часто меняет направление, необходимо сделать так, чтобы стук пластины был минимальный или вовсе отсутствовал, иначе ночью невозможно будет уснуть, а днем сосредоточиться на отдыхе.

Чтобы создать лопасти, лучше использовать качественные материалы, например, лавсановую пленку. Она продается во всех строительных магазинах по доступной цене. Диаметр элемента не должен превышать размеры вентиляционного канала. Чтобы лопасть не испортилась во время обратной тяги, рекомендуется установить пластмассовую решетку. Это наиболее практичный и долговечный вариант.

Что еще нужно знать в момент покупки кухонной вытяжки LORE


Система вентиляции — одна из основных составляющих в общей системе инженерного обеспечения жизнедеятельности зданий. Ее основное назначение заложено в самом термине, в переводе с латинского означающего «проветривание». Нормальная работа вентиляции должна обеспечить комфортные и отвечающие санитарно-гигиеническим требованиям условия проживания для населения, а для промышленных предприятий — соответствие нормативным и проектным показателям по содержанию вредных веществ, загазованности, допустимым выбросам, безопасности.

В функции вентиляционных систем входит обеспечение баланса объемов поступающего и отводимого воздуха с соблюдением требуемого показателя воздухообмена, обеспечение необходимой температуры, влажности, чистоты воздушной среды.

Классификация систем вентиляции

Системы вентиляции классифицируются как по назначению, так и по способу организации воздухообмена.

По назначению существуют следующие типы вентиляции:

  1. Приточная, которая обеспечивает подачу в здание или помещение определенного количества воздуха.
  2. Вытяжная, обеспечивающая удаление отработанного воздуха.
  3. Приточно-вытяжная — комбинированная система, в состав которой входят элементы обоих типов.

По способу организации воздухообмена вентиляция подразделяется на:

  • Естественную, в которой степень воздухообмена определяет разница давлений воздуха снаружи и внутри здания. При этом естественная вентиляция может быть неорганизованной, при которой воздухообмен производится через неплотности или открытые двери, окна, форточки, или организованной — через систему вентиляционных шахт, каналов, проемов.
  • Механическую, в которой разность давлений создается вентилятором, а работоспособность обеспечивается различными приборами и оборудованием — фильтрами, шумогасителями, регуляторами.

7984-7994 — обратный клапан с цанговыми соединениями LF 3000, резьба BSPP и M5

DCНа выходНа входEFHштук
4M5x0,87994 04 197984 04 1939320,023
4G1/87994 04 107984 04 1051628,50,015
6G1/87994 06 107984 06 1051630,50,015
6G1/47994 06 137984 06 135,51630,50,015
8G1/87994 08 107984 08 10519360,021
8G1/47994 08 137984 08 135,519360,023
10G3/8″7994 10 177984 10 175,523420,024
12G3/8″7994 12 177984 12 175,523420,029
12G½»7994 12 217984 12 217,523440,034

Проблема обратной тяги

Характерное для последних десятилетий развитие новых строительных технологий, появление новых строительных материалов и изделий, продвинутой и сложной бытовой техники заставили население расширить свои познания в теоретическом и практическом плане организации вентиляции своего жизненного пространства. Актуальной для владельцев квартир и частных домов стала борьба с «обратной тягой».

Обратная тяга — нарушение нормального режима воздухообмена, при котором происходит снижение скорости удаления воздуха вплоть до обратного поступления через вытяжные каналы в помещение. Причинами могут быть проектные просчеты, естественные причины (перепады давления как в сторону разрежения, так и в сторону ураганных порывов), различные дефекты строительных элементов (засорения, промерзания, разрушение каналов), а также самопроизвольное внесение изменений в конструкцию и проектный режим работы системы.

Примером последней причины является стандартная многоэтажка, для которой проектом установлен организованный естественный тип вентиляции. Не одному поколению знакомы деревянные двери и оконные рамы с форточками, сезонные акции по их утеплению, шпаклеванию и заклеиванию. Расчет воздухообмена подъездов и стояков выполнялся с учетом конструктивной неплотности этих элементов. Массовая установки герметичных пластиковых окон и более плотных по сравнению с деревянными металлических дверей внесла свои коррективы в установленный баланс.

Еще одним фактором стала активная установка вытяжных вентиляторов — на вентиляционных окнах в санузлах или в составе вытяжек над газовой плитой, последствием которой стал взаимный обмен букетом запахов между соседями, также свидетельствующий о нарушенном балансе воздухообмена.

Система защиты

Одним из наиболее эффективных методов борьбы с обратной тягой является установка обратного клапана., который пропускает среду в одном направлении и не допускает ее движения в обратном. Эти устройства по технической терминологии относятся к защитной арматуре, применяются в гидравлических и пневматических системах, к которым можно отнести и системы вентиляции.

Обратными клапанами в обязательном порядке оснащаются промышленные системы вентиляции, поэтому, чтобы удовлетворить возникшие потребности населения в этой продукции, не пришлось заново изобретать колесо. За основу были взяты существующие типы конструкций и адаптированы под бытовые нужды с учетом требуемых расходов, габаритов и требований дизайна. Применимыми для бытовой сферы оказались основные конструктивные исполнения, применяемые в промышленности:

  • Лепестковые, в которых рабочим органом является закрепленный на оси диск. Вес диска рассчитан на его открывание потоком воздуха в нормальном режиме и захлапывание при возникновении обратной тяги.
  • Решетки, устроенные по принципу жалюзи. Рабочие пластинчатые створки крепятся на осях, открытие и закрытие происходит от движения воздуха в прямом или обратном направлении.
  • Мембранные клапаны работают по принципу решетки, створками служат одна или две мембраны из мягкого материала (пленка, пластикат, резина), закрепленные по одной из сторон.

Перечисленные конструкции могут применяться в системах и с естественной, и с приточно-вытяжной вентиляцией, а по механизму действия относятся к пассивным, в отличие от следующей, содержащей в своем составе активный элемент.

  • Обратный клапан типа «бабочка» (тип «баттерфляй» для клапанов промышленного исполнения) — двухдисковый (равнозначно двухлепестковый, двустворчатый) с пружинами, обеспечивающими плотность закрытия створок. Для открытия пружины рассчитаны на определенный напор воздушного потока, как правило, создаваемый вентилятором, поэтому клапаны «бабочка» практически не применяются при естественной вентиляции.

Основными характеристиками обратного клапана, определяющими возможность его применения, являются проходное сечение, пропускная способность и плотность затвора при срабатывании.

Первые два параметра должны обеспечивать нормативные показатели воздухообмена, определенные санитарными и строительными правилами. Для жилых комнат этот показатель составляет 3 м. куб./час на 1 м. кв. площади или 30 м. куб./час на 1 человека, для стандартной кухни с 4-х конфорочной газовой плитой не менее 90 м. куб./час. Для бытовых систем вентиляции в основном применяются обратные клапаны диаметром от 50 до 150 мм (или соответствующего размера для квадратного или прямоугольного исполнения).

К сожалению, пропускную способность или коэффициент пропускной способности Ksv производители клапанов, выпускаемых для населения, в паспортах практически не указывают, в отличие от производителей промышленного назначения. Остается или довериться их профессионализму и ответственности, или самостоятельно проверить работоспособность клапана.

Стандартным индикатором для проверки нормальной тяги в вентиляционном канале является пламя спички или зажигалки или тетрадный листок. Горящий факел должен отклониться по направлению тяги, листок должен удерживаться силой разрежения. Если прислонить к вентиляционному проему обратный клапан любого типа, кроме «бабочки», его створки (жалюзи, мембрана) должны открыться. Если повторить операцию, развернув клапан на 180°, тяги должно хватить для его закрытия, а плотность можно проверить той же зажигалкой.

Указанный метод пригоден только для проверки обратного вытяжного клапана вентиляции как самостоятельного изделия. Для удобства и облегчения монтажа все чаще предлагаются модульные варианты — вентиляционная решетка с обратным клапаном, они же с вентилятором, блок воздуховода с ними же со встроенными фильтром, термодатчиком и так далее.

Виды автоматического водопроводного затвора

Соленоидный клапан (его виды) бывают двух категорий, главным отличием которых является их принцип работы включения и выключения механизма:

  • прямого действия;
  • пилотного действия.

Кроме этого они бывают нескольких основных видов, у которых есть свои функциональные особенности. Устройства бывают:

  • нормально открытыми (или нормально закрытый). В том случае, если на катушку не подается напряжение данное устройство остается в открытом (если это нормально открытый), и таким образом не препятствует движению потока. В случае с нормально закрытым клапаном все наоборот;
  • бистабильными. Как только поступает напряжение, рабочие положения переключаются.

По виду катушек устройства делятся на:

  • постоянного тока – катушка у устройств данного типа имеет малую силу электромагнитного поля;
  • переменного тока – у данных устройств катушки обладают достаточно мощным электромагнитным полем.

Помимо того агрегаты подразделяются по типу работы:

  • одноходовой;
  • двухходовой;
  • трехходовой.

У одноходовых всего один патрубок и они не могут совместить в себе разные потоки жидкостей. Двухходовые обладают двумя патрубками (входным и выходным). Принцип работы одноходового и двухходового устройства действует на методе функционирования шара или конуса, который используется для закрытия.

Трехходовые соленоидные клапаны для воды в своей конструкции имеют целых три патрубка и могут работать на основе смешения потоков жидкости. Кроме того, устройства данного типа могут контролировать и регулировать температуру с применением смешивания потоков воды. Существуют также взрывозащищенные модели, используемые в работе с взрывоопасными средами. Данные клапаны делаются и огнеупорных и прочных материалов. Есть также вакуумные клапаны.

По типу соединения с трубопроводом делятся на:

  • фланцевые клапаны;
  • резьбовые клапаны.

Полезная информация!

Есть особый тип устройств называемый отсечным. Данный тип устройств мгновенно могут отключать трубопровод либо закупоривать одну из труб во время аварии.

Регулирующую и запорную арматуру необходимо выбирать и монтировать, только опираясь на расчеты произведенные ранее. Использовать тот или другой вид клапана (нормально закрытый, двухходовой, прямого действия и т.д.) необходимо в зависимости от типа трубопровода и от того, какой тип среды по нему транспортируется.

Клапаны используют в самых разнообразных средах, которые имеют свои индивидуальные показатели температуры и давления. Выбор типа устройства должен исходить из характеристик среды, в противном случае устройство может долго не прослужить.

Есть несколько ключевых характеристик, на которые необходимо обращать внимание при выборе электромагнитного клапана. Главным параметром является диаметр входного и выходного отверстия.

Ассортимент электромагнитных устройств довольно велик. Они обладают различными отличительными особенностями в конструкции. Но обычно это не сильно влияет на рабочие параметры. Наиболее популярными можно назвать однодюймовые электромагнитные устройства, у которых пропускной показатель достигает 40 л/мин.

Важно!

Перед покупкой клапана необходимо особое внимание уделить механическому регулятору, встроенному в устройство. У него может быть несколько режимов. Чем больше их количество, тем лучше будет контролироваться система.

В том случае, когда требуется клапан с как можно более высокой пропускной способностью, можно приобрести устройство серии SVR. При нормально закрытом положении клапан этой серии может обладать показателями пропуска жидкости до 100л/мин. Цены на клапана различаются по их качественным характеристикам.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек. В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

7985-7995 — обратный клапан с цанговыми соединениями LF 3000, резьба BSPT

DCНа выходНа входFHштук
4R1/87995 04 107985 04 101628,50,016
6R1/87995 06 107985 06 101630,50,016
6R1/47995 06 137985 06 131630,50,021
8R1/87995 08 107985 08 1019360,022
8R1/47995 08 137985 08 1319360,026
10R3/87995 10 177985 10 1723420,027
12R3/87995 12 177985 12 1723420,029
12R1/27995 12 217985 12 2123440,034

Обзор положительных особенностей модели

Если вы хотите установить вытяжку с обратным клапаном в ванную, то должны рассмотреть модель SLIM 5C, которая обладает множеством преимуществ, среди которых следует выделить:

  • защиту от обратной тяги;
  • возможность эксплуатации с целью периодической или постоянной вентиляции;
  • тонкую лицевую панель;
  • довольно высокую температуру нагрева;
  • предназначенность для непрерывной работы;
  • исключение перегрева двигателя.

Если рассматривать преимущества более подробно, то следует обратить особое внимание на защиту от обратной тяги. За это отвечает двустворчатая подпружиненная конструкция из пластика, которая исключает обратную тягу из вентиляционного канала.

Установив данную вытяжку с обратным клапаном в ванную, вы почти не будете замечать устройства, ведь над поверхностью оно выступает всего на 9 мм. Область использования прибора довольно широка. Установить его можно не только в ванной и на кухне, но и в других бытовых помещениях.

Монтаж осуществляется исключительно на стену. Соединение производится с воздуховодом диаметром в 125 мм. Установку предстоит осуществить в вентиляционную шахту. Вся конструкция изготовлена из АБС-пластика, включая лицевую панель, клапан осевого вентилятора, корпус, обратный клапан, а также крыльчатку. Передняя панель снимается.

Температура нагрева может достигать 40 °C. Конструкция предусматривает наличие двигателя на шарикоподшипниках, срок службы которого увеличен и может достигать 40 000 часов. Описываемая вытяжка с обратным клапаном имеет низкое энергопотребление. Использовать ее можно для непрерывной работы. Технического обслуживания агрегат не предусматривает.

Клапан обратный КО-Ех круглого сечения, взрывозащищенного исполнения

  • 1. Общие сведения об изделии (изготавливается по типу серии 5.904-58)

    1.1. Клапан обратный КО-Ех круглого сечения представляет собой цельнокатаный круглый корпус выполненный из оцинкованной или нержавеющей стали (в зависимости от требования заказа и назначения), внутри которого в подшипниках скольжения на полуосях установлена створчатая лопатка выполненная из листовой оцинкованной или нержавеющей стали (в зависимости от требования заказа и назначения).

    Клапан серии КО-Ех является клапаном инерционного действия. Ось вращения створчатой лопатки смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий створчатую лопатку и устанавливающий, клапан в открытое положение. При прекращении движения потока воздуха, створчатая лопатка возвращается в исходное положение (за счет собственного веса) и происходит закрытие клапана.

    Все детали которые в процессе эксплуатации клапанов при повороте лопаток соприкасаются между собой (подшипники скольжения, шайбы, пальцы) выполнены из пары металлов латунь-сталь.

    На боковой поверхности обратных клапанов имеется настраиваемый рычаг с противовесом (грузом) для обеспечения возможности регулировки величины момента, необходимого для открытия или закрытия створчатой лопатки клапан при монтаже в зависимости от плоскости установки, что позволяет таким клапанам сохранять работоспособность вне зависимости от пространственной ориентации. Регулировку момента открытия и закрытия обратного клапана следует производить после монтажа в процессе наладки вентсистемы.

    1.2. Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка в сети допускается при скорости воздуха на горизонтальном участке воздуховода V ≥ 5.5 м/с и на вертикальном V ≥ 4 м/с.

    1.3. Общий вид клапанов обратный типа КО-Ех различного исполнения представлены в разделе «техническая документация».

    2. Основные технические данные и характеристики

    Назначение обратный
    Исполнение взрывозащищенное, взрывозащищенное —  коррозионностойкое.
    Рабочие среды воздух и газо-воздушные смеси
    Предел давления не  более 1200 Па / 120 кгс/м²
    Климатическое исполнение ГОСТ 15150 У, категории размещения 3,4 (с температурой  от – 30 до +70 °С)
    Вариант раскрытия лопаток Инерционно
    Пространственная  ориентация только вертикально или горизонтально на вытяжку (поток воздуха снизу вверх)

    2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 30 до плюс 70 °С, с содержанием пыли и других твердых примесей не более 100 мг\м3, не содержащие липких и волокнистых веществ и материалов.

    2.2. Клапан обратный лепестковый КОП-УЛ-Ех имеет маркировку взрывозащиты IIGb c  IIC T4, относятся к оборудованию не электрическому, предназначенному для применения в потенциально взрывоопастных средах группы IIС по ГОСТ IEC 60079-10-1-2011 для применения в соответствии с ГОСТ 31438.1-2011 и присвоенной маркировкой взрывозащиты по ГОСТ 31441.1-2011, и других нормативных документам, регламентирующим применения не электрическому оборудованию во взрывоопасных зонах и во вне взрывоопасных зонах на опасных производственных объектах, поднадзорных Ростехнадзор РФ, и национальных технических надзоров стран СНГ.

    2.3. Клапаны  НЕ ПРИМЕНИМЫ для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

    2.4. Максимальный перепад давления рабочей среды на клапане – не более 1200 Па / 120 кгс/м², и скоростью перемещаемой среды до 20 м/с.

  •
  • Для чего нужен обратный клапан в вентиляции

    Главная » Блог » Для чего нужен обратный клапан в вентиляции

    ▷ Для чего нужен обратный клапан в ВЕНТИЛЯЦИИ

    Обратный клапан в вытяжном вентиляторе – деталь, которая перекрывает вентиляционный канал так, чтобы воздух из него не возвращался назад в помещение.

    Обратные клапаны также используются и в других бытовых и промышленных приборах. Но мы поговорим, зачем они нужны в обычной вытяжке и вентиляционной системе, какими бывают клапаны и в чем преимущества от их применения.

    Почему воздух из вытяжки возвращается обратно?

    Законы физики неумолимы: тот объем воздуха, который выходит из помещения, должен быть равным объему воздуха, поступающему в комнату. Именно поэтому появляется обратная тяга.

    Вместе с воздухом, попавшим обратно в комнату, приходит запах сигарет, еды, приготовленной соседями и прочие неприятные ароматы. Это особенно ощущается в старых домах со слабыми вентиляционными каналами, на современные мощные вытяжки не рассчитанные.

    Что еще может вернуться с воздухом из вентиляции?

    Очевидно, что до стерильности в вентиляционном канале далеко. Там оседает много пыли, скапливается жир от приготовления пищи, и там водятся насекомые, оставляют повсюду следы своей жизнедеятельности. Кому приятно, если хоть часть из этого «добра» попадает в квартиру? А ведь обычная решетка никак не спасает от обратной тяги, и не мешает потоку загрязненного воздуха проникать в комнату.

    И вот как раз вместо этой решетки мы рекомендуем ставить обратный клапан, перекрывающий движение воздуха из вентиляционного канала в квартиру. Вентиляторы с обратным клапаном стоят дороже аналогичных по мощности моделей, не оснащенных этой деталью. Но когда речь об эффективности, лучше доплатить и получить прибор, который намного лучше справляется со своими функциями.

    Виды обратных клапанов

    • Гравитационные — не требуют дополнительного источника энергии для работы.

    • Принудительные — работают от электричества.

    Принудительны клапаны обеспечивают немного большую изоляцию, чем гравитационные. Они более плотно перекрывают канал, и это может быть важно на производственных объектах. А вот в быту эта разница почти незаметна.

    Форма клапана

    Клапаны имеют различные формы. Наиболее распространенные:

    Форма клапана менее критична. Но за мембранным клапаном на кухне или в другом помещении, где есть загрязнители, требуется более частый уход. И как бы вы его не берегли, он выйдет из строя раньше, чем клапаны других форм, потому что сама мембрана очень «нежная». Остальные формы по надежности и простоте ухода примерно одинаковы.

    Рекомендация компании

    Хотим обратить ваше внимание на вытяжные вентиляторы серии Maico ECA 100 iPro KVZC. Они оборудованы принудительным пластиковым вытяжным клапаном в форме жалюзи, имеют 2 режима работы  и могут устанавливаться в любом бытовом помещении.На нашем сайте также представлен широкий выбор других вытяжных вентиляторов с обратными клапанами и без них. Если у вас остаются вопросы по выбору вытяжного вентилятора, звоните нам по телефону, и получите квалифицированную консультацию.

    Предназначение обратного вентиляционного клапана

    Даже самые первые вентиляционные системы имели хоть и примитивный, но все же эффективный обратный клапан для вентиляции. Он решал многие проблемы. С тех пор до сегодняшнего дня его конструкция только совершенствовалась, но предназначение оставалось неизменным.

    Клапаны с подпружиненными лопастями серии RSK

    Обратный клапан (ОК) позволяет системе вентиляции работать максимально эффективно. Он предотвращает:

    • попадание внутрь помещения холодного воздуха извне;
    • эффект «обратной тяги»;
    • попадание внутрь помещения мелких механических частиц, что способно засорить систему и даже вывести ее из строя;
    • появление неприятного запаха с улицы;
    • проникновение внутрь помещения «лишней» влаги.

    Если рассматривать вопрос пользы, то заметно, что этот элемент системы вентиляции крайне нужен. Можно обойтись без него, как утверждают некоторые, но тогда вся система вентилирования будет работать, мягко говоря, не эффективно. Также пренебрежение (ОК) повлияет на исправность системы: влага и пыль причинят вред обязательно при проникновении внутрь в шахты вентиляции.

    Конструкция и разновидности

    Любой (ОК) работает по схеме увеличения или уменьшения диаметра шахты, по которой совершается путь воздуха. Увеличивая диаметр, (ОК) способствует притоку или оттоку большего объема воздуха и наоборот.

    На сегодняшний день инженерные разработки подарили миру несколько разновидностей (ОК). Существуют автоматические клапана, которые управляются с помощью микросхем с минимальным вмешательством человека. Также есть более простые конструкции, где регулировка подачи воздуха в нужном направлении осуществляется вручную.

    Схема вентиляции с обратным клапаном

    Существуют ОК-жалюзи – так называемая инерционная решетка с обратным клапаном: конструкции построена таким образом, что воздух проникает только в одном направлении. Такие элементы применяются при вытяжном вентилировании. Также есть конструкции (ОК), где сам клапан представлен в виде квадратной или круглой пластины, которая может перекрывать канал хода воздуха как полностью, так и частично.

    Такие устройства менее надежны, так как в закрытом состоянии края пластины практически соприкасаются с шахтой, что в зимнее время может повлечь обледенение. В таком случае желательно позаботиться о легком доступе к (ОК), чтобы исправить ситуацию.

    В зависимости от установки (ОК) делятся на горизонтальные и вертикальные. Круглая или прямоугольная конструкция – это определяется конструкцией самой системы или индивидуальными особенностями.

    Обледенение – частая проблема

    Обледенение обратных клапанов в зимнее время – самое распространенное неудобство, которое может возникнуть. Если с помощью тепловизора посмотреть на (ОК) даже в закрытом состоянии, то отчетливо можно увидеть участки холода. Как правило, и это вполне закономерно, эти участки находятся в местах примыкания (ОК) к шахте вывода. Микрозазоры, которые являются неисправимым изъяном в некоторых конструкциях (ОК), пропускают воздух, хоть и в очень малом количестве.

    Решетка вентиляции с обратным клапаном

    В этих участках создается микросквозняк, что при повышенной влажности обязательно приведет к обледенению. Часто такое можно наблюдать, когда (ОК) ставится в системе, предназначенной вентилировать неотапливаемые помещения – бытовки, ванные комнаты и т.п. В домашних системах это решается довольно просто, хоть и с некоторыми особенностями. К примеру, бытовым или промышленным феном можно создать мощный поток горячего воздуха в направлении (ОК), что позволит растопить лед.

    Купить или сделать самостоятельно

    Так уж повелось, что, несмотря на дешевизну некоторых вещей, все равно находятся любители самостоятельного их изготовления. Это даже похвально, ведь хочется себя проявить, разнообразить жизнь и или просто «убить» время. Купить или выполнить самому – этот вопрос решать только потребителю, но стоит предупредить. Иногда неправильная конструкция (ОК) приводит к негативным последствиям.

    Существуют помещения, где постоянное наличие кислорода необходимо и пренебрегать этим – значит ставить под риск свою или чью-то жизнь. (ОК) нужно не только грамотно спроектировать и выполнить, но и верно осуществить его установку. Это обязательно стоит учитывать, когда рассматривается вариант изготовления (ОК) своими руками. Конечно же, купленный (ОК) будет более надежным.

    Обратные клапаны для вентиляции: предназначение

    Воздушные клапаны предназначены для активного использования в системах вентиляции и кондиционирования, воздушного отопления, а также в иных системах санитарно-технического назначения, в которых рабочее давление не превышает 1000 Па. Они существуют в разных формах, от чего и зависит их конкретное предназначение.

    Предназначение

    Обратные клапаны для вентиляции (в традиционном понимании) предназначены для предотвращения перетекания свежего наружного воздуха сквозь воздуховоды в тех случаях, когда работа вентилятора прекращается. У таких приспособлений могут иметься специальные упоры, которые можно регулировать, что используется для дозирования подаваемого воздуха в системы вентиляции помещений. Получается, что обратные клапаны для вентиляции представляют собой устройства, занятые управлением расхода воздуха за счет изменения площади проходного сечения воздуховода.

    Обратные клапаны для вентиляции стали важными и совершенно незаменимыми элементами современных систем. Они могут быть запорными или регулирующими. В подобных устройствах возникает острая необходимость в холодное время года, так как именно они защищают помещение от проникновения чрезмерно холодного воздуха в помещение, а также снега, который может случайно попадать в воздуховоды. Установка обратного клапана на вентиляцию защищает от сильных сквозняков, характерных для холодной поры, а также от образования конденсата на поверхностях определенных элементов. Специалисты настоятельно рекомендуют осуществлять установку таких клапанов в системах противодымной аварийной вентиляции, в частности после вентиляторов вытяжной и приточной системы. Если в помещении имеются установки, работающие на газу, тоже требуется установка таких клапанов. То есть любая современная система вентиляции в жилом помещении или на производстве в обязательном порядке требует установки подобных приспособлений.

    Обратные клапаны для вентиляции бывают разных типов и конфигураций. Некоторые из них предназначены для установки в вертикальных, а некоторые в горизонтальных участках воздуховода. Если устанавливаются обратные клапаны для вентиляции в вертикальных воздуховодах, то предъявляется лишь одно требование: направление воздуха должно быть снизу вверх. Такие приспособления можно устанавливать при скорости продвижения потоков воздуха на вертикальных участках до 4 метров в секунду, а на горизонтальных — до 5,6 метра. Надежная и правильная работа обратного клапана возможна только в том случае, если скорость движения воздуха по вентиляционной системе не превышает допустимого уровня в 12 метров в секунду. Приспособление встраивается в систему так, что при эксплуатации оно будет совершенно незаметным. Обратный клапан бабочка для вентиляции крепится к воздуховодам посредством фланцевых соединений, которые признаны в данном случае наиболее эффективными.

    Без использования таких приспособлений система вентиляции оказывается неэффективной в летнее время, а в зимнее становится источником сквозняков.

    Обратный клапан на вентиляцию: применение и критерии выбора устройств

    Каждый сталкивался с ситуацией, когда, находясь в своей квартире, безошибочно определяешь, какое блюдо готовится у соседей или, того хуже, чувствуешь запах табака. Возникает это из-за попадания посторонних запахов в квартиру через вентиляционный канал при обратной тяге. Чтобы такого не случалось, рекомендуется установить обратный клапан на вентиляцию, который блокирует движение воздушного потока в обратном направлении и способствует эффективному удалению отработанного воздуха из помещения.

    Обратный клапан регулирует направление потока воздуха через вентиляционное отверстие

    Обратный клапан на вентиляцию: устройство и классификация механизмов

    Рассмотрим, как работают клапаны обратной вентиляции. Конструкция обратного клапана на вентиляцию довольно проста: лопасти клапана расположены на одной оси так, что воздух может поступать только в одном направлении. Если направление потока меняется, клапан закрывается. Кроме функции блокирования обратного потока, с помощью клапана можно регулировать приточный объем воздуха за счет изменения сечения воздуховода.

    Воздушные обратные клапаны для вентиляции различают по следующим характеристикам:

    • материалу для изготовления — в различных воздуховодах применяются клапаны, выполненные из пластика или оцинкованной стали;

    Обратный клапан круглого сечения из оцинкованной стали

    • по конструктивному исполнению — решетка, бабочка, лепесток или мембрана. В устройстве решетки с обратным клапаном для вентиляции предусмотрены жалюзи, которые открываются под напором воздуха только в одну сторону, что исключает обратный поток. Такие решетки с обратным клапаном могут иметь различные формы и дизайн и устанавливаются на входе или выходе в вентканал. Клапан-бабочка устройством напоминает бабочку из двух пластин, скрепленных пружиной. Мембранный обратный клапан представляет собой тонкую заслонку, которая отклоняется даже легким потоком воздуха и прилипает к вентиляционной решётке, когда поток меняет свое направление. Применяется, как правило, при естественной вентиляции. Лепестковый обратный клапан схож по принципу с мембранным, но изготавливается в виде жесткой заслонки, закрепленной на оси, которая поворачивается под напором воздуха и открывает или закрывает канал, в зависимости от направления потока;
    • по форме – прямоугольные или круглые. Выбирают в зависимости от формы и размера сечения воздуховода, куда будет устанавливаться обратный клапан. Круглые клапаны для бытовых нужд производят диаметром 100 мм, 120 мм, 125 мм, 150 мм и выше. Обратные клапаны, использующиеся в промышленных вентиляционных системах, имеют диаметр от 150 мм до 1000 мм.

    Наружная вентиляционная решетка с обратным клапаном

    • методу управления — клапаны по своему устройству бывают ручными и электрическими. Обратный клапан для вентиляции с ручным управлением регулируется вручную рычагом или задвижкой. Электрический клапан функционирует совместно с другими устройствами приточно-вытяжной вентиляции и автоматически регулирует поток воздуха;
    • методу установки — устройство может монтироваться вертикально или горизонтально, в зависимости от конструкции воздуховодов;
    • пропускной способности — объем воздуха, проходящий через клапан в единицу времени, может быть различным.

    Жалюзи решётки с гравитационным механизмом действия опускаются под собственным весом при отсутствии или изменении направления тяги

    Применение обратных клапанов для разных систем вентиляции

    Независимо от типа вентиляции, будь то естественная приточно-вытяжная или механическая система  —  в ней возможно появление обратной тяги.

    Для естественной вентиляции, где используются вентиляционные каналы, применяются обратные клапаны, особо чувствительные к изменению направления воздушных масс. Для качественного воздухообмена лучше произвести установку обратного клапана на вентиляцию одновременно с монтажом вентканалов.

    Пример обустройства вытяжной вентиляции с применением обратных клапанов

    Установка обратного клапана на вентиляцию в квартире, где осуществляется естественная циркуляция воздуха, производится в стенах между комнатами. Обычно отверстия в стенах квартиры проделываются вблизи дверей и в них устанавливаются решетки обратных клапанов, которые управляют воздушным потоком.

    Приточная вентиляция, конструкция которой состоит из воздуховода, вмонтированного в наружную стену, снабжена решеткой забора воздуха со стороны улицы. Фильтр очищает наружный воздух, а устройство обратного клапана регулирует приточный объем воздуха и способствует сохранению температуры в помещении. При этом установка обратного клапана приточной вентиляции позволяет не прибегать к дополнительному проветриванию помещений, где установлены пластиковые окна, воздухообмен будет достаточным.

    Механическая вытяжная вентиляция на кухне с отводом отработанного воздуха на улицу

    Использование обратного клапана на кухне и ванной

    Монтаж обратного клапана для вентиляции на кухне позволяет блокировать даже при выключенной вытяжке поступление посторонних запахов с обратной тягой, но при этом он не препятствует удалению отработанного воздуха из кухни в канал вентиляции.

    Чтобы вентиляция продолжала работать, воздуховоды снабжаются вентрешетками с обратным клапаном для естественной вентиляции с отверстиями, через которые удаляется отработанный воздух без применения вытяжки. В последнее время спросом пользуется вытяжка с отводом загрязненного воздуха непосредственно на улицу. С наружной стороны воздуховод оборудуется обратным клапаном вытяжной вентиляции, не позволяющим уличному холодному воздуху проникать в помещение.

    Даже при отключенном приборе вытяжная вентиляция на кухне осуществляется с применением обратного клапана

    В ванной комнате зачастую наблюдается образование плесени и стойкий запах сырости. Это происходит из-за неэффективной вентиляции. Помещение ванной прежде всего нуждается в качественном отводе влажного воздуха и предотвращению попадания запахов из других квартир. А учитывая, что ванная комната может использоваться соседями для курения, табачный дым при плохом воздухообмене может попадать через вентиляционную шахту и в вашу ванную, а значит, и в квартиру. Установка обратного клапана для вентиляции в ванной решит проблему попадания туда посторонних запахов.

     Чем руководствоваться при выборе обратного клапана

    Чтобы определиться, какие обратные клапаны для вентиляции лучше, необходимо иметь представление об основных критериях выбора:

    • устройство должно работать даже при небольшом движении воздуха, что характерно для вентиляции естественного типа. Сила тяги при таком воздухообмене невелика, поэтому для эффективного воздухообмена лучше установить вытяжной вентилятор в комплектации с вентиляционной решеткой и обратным клапаном;

    Вентилятор со встроенным обратным клапаном-бабочкой

    • параметры обратного клапана должны соответствовать характеристикам выбранного вентилятора: к примеру, если клапан диаметром 150 мм, то и вентилятор должен быть такого же диаметра. Мощности вентилятора должно хватать, чтобы создаваемый поток воздуха обеспечивал открытие лепестков клапана;
    • условия внешней среды. Некоторые устройства обратных клапанов не способны работать при низких температурах. Поэтому они монтируются только внутри помещения;
    • особенности системы вентиляции. Если воздуховод системы имеет прямоугольную форму, то для удобства монтажа предусматривают установку обратного клапана для вентиляции прямоугольного сечения. Габариты подбираются также с учетом сечения короба. Для бытовых нужд чаще применяются воздуховоды и обратные клапаны на вентиляцию 100 мм.

    Элемент пластикового воздуховода прямоугольного сечения со встроенным лепестковым обратным клапаном

    Сеть гипермаркетов «Леруа Мерлен» предлагает широкий ассортимент товаров для обустройства вентиляции от проверенных производителей. Ознакомиться и заказать подходящую модель обратного клапана можно на официальном сайте компании «Леруа Мерлен». В магазинах «Леруа Мерлен» можно непосредственно проконсультироваться со специалистами и приобрести обратные клапаны разных моделей и размеров.

    Обустройство эффективной вентиляции в ванной комнате устранит влажность и затхлый запах в помещении

    Популярные модели предлагаемых сетью «Леруа Мерлен» обратных клапанов на вентиляцию:

    Наименование Марка Диаметр Тип устройства Сечение Материал
    Обратный клапан на вентиляцию 100 Вентс КО 100 100 мм мембранный круглое пластик
    Обратный клапан на вентиляцию 120 Вентс КО 120 120 мм лепестковый круглое пластик
    Обратный клапан на вентиляцию 125 Вентс КО 125 125 мм лепестковый круглое пластик
    Обратный клапан на вентиляцию 150 Вентс  150 150 мм лепестковый круглое металл

    Кроме обратных клапанов, сеть «Леруа Мерлен» предлагает большой выбор вентиляционных решеток, как внутренних, так и наружных, разнообразных по форме, габаритам и цветовому решению, благодаря чему дополнительно они могут выполнять роль декора.

    Помимо основных функций, вентиляционная решетка может выполнять и декоративную роль

    Монтаж обратного клапана на вентиляцию своими руками

    Чтобы правильно установить устройство своими руками, прежде всего нужно определить, какое место будет занимать обратный клапан на схеме вентиляции.

    Решетка с обратным клапаном для вентиляции монтируется на входе или выходе в вентканал. Такой монтаж осуществить очень просто своими руками: вентиляционная решетка саморезами или с помощью «жидких гвоздей» крепится максимально плотно к стене, полностью закрывая отверстие воздуховода.

    Установить вентиляционную решетку с обратным клапаном достаточно просто

    В случае, когда обратный клапан устанавливается в вентиляционной шахте за вентилятором, прежде всего проводится демонтаж вентилятора. Затем в вентиляционное отверстие вставляется клапан и наносится разметка для крепления устройства. Вытащив корпус, по размеченным местам сверлятся отверстия для крепления. После этого корпус устанавливается в канал и через проделанные отверстия намечаются места для крепления уже на самой бетонной стене. С помощью шлямбура на намеченных местах устраивают отверстия, куда потом будут забиваться дюбели. Затем монтируют клапан в вентканал.

    Принцип разводки вентиляции в санузле с общим вентканалом и обратными клапанами

    После установки обратного клапана, вентилятор монтируется на свое место. Если монтаж выполнен правильно, обратный клапан будет препятствовать повторному попаданию отработанного воздуха в помещение.

    Обратный клапан вентиляции простое, но эффективное устройство, способствующее качественной вентиляции и созданию здорового микроклимата в помещениях.

    Электровент. Челябинск. | Вентиляционное оборудование

    Вентиляционное оборудование для дома

    Системы вентиляции – сложные инженерные системы, обеспечивающие оптимальную кратность обмена воздуха в помещениях с учетом степени его загрязненности. Вентиляционное оборудование состоит из набора устройств, механизмов и систем управления, в зависимости от проектных потребностей подбираются конкретные технические характеристики каждого агрегата.

    Примерный перечень вентиляционного оборудования

    • Вентиляторы. Устройства, при помощи которых обеспечивается принудительное удаление воздуха из отдельных помещений и подача воздуха в помещения, а также циркуляция воздуха внутри помещения. Вентиляция дома может выполняться в ручном или автоматическом режиме, выбор режима зависит от размера здания и необходимых показателей кратности обмена воздуха.
    • Вентиляционные установки. Более мощные и сложные устройства, могут не только удалять и подавать воздух, но и очищать и подогревать его. Современные модели имеют рекуператоры тепла – за счет отбора тепла подаваемым в помещение воздухом у удаляемого из помещения воздуха понижаются тепловые потери, существенно экономятся финансовые затраты на отопление помещений.
    • Воздухораспределительные элементы. Это вентиляционное оборудование включает в себя воздуховоды, клапаны, анемостаты, дефлекторы, рассекатели воздушного потока и т. д.
    • Канальное оборудование. К нему относятся такие элементы как: воздушные фильтры с разной степенью очистки, теплообменные устройства (водяные и электрические нагреватели, водяные и фреоновые охладители), обратные клапаны, клапаны расхода воздуха с ручным и автоматическим регулированием, и т.п.
    • Вентиляционные решетки. Служат декорирующим элементом вентиляционных каналов, изготавливаются из пластика или металла. В некоторых моделях предусмотрена возможность изменения угла наклона жалюзи – происходит равномерное распределение воздушного потока по всему объему помещения, исключаются риски образования некомфортных зон со сквозняками или «мертвых» зон.

    Большинство современных вентиляционных систем имеют секцию притока воздуха и секцию вытяжки, это обеспечивает качественное и надежное функционирование приточно/вытяжной вентиляции. Одновременно может выполняться очистка подаваемого воздуха от химических и механических примесей, фильтры могут быть одноразовыми или многоразовыми, разных степеней очистки. Вентиляция дома с рекуперацией тепла дает возможность избегать непродуктивных потерь тепла, подаваемый холодный воздух проходит через теплообменник и подогревается за счет удаляемого теплого воздуха, экономится до 85% тепловой энергии. Вентиляционное оборудование с соответствующим уровнем автоматизации можно подключать к системам «умный дом».

    Горячие предложения

    Клапан выпуска воздуха для сточных вод

    Клапан выпуска воздуха -AWWA C512

    Клапан выпуска воздуха :

    Val-Matic Air Release AWWA Клапаны, установленные в верхних точках вашей трубопроводной системы, удаляют все воздушные карманы по мере их скопления. Они представляют собой недорогой и надежный метод предотвращения тех трудностей, которые возникают естественным образом, когда воздух увлекается в линию передачи воды.Кроме того, их превосходный дизайн, качество изготовления и трим из нержавеющей стали обеспечат вас качественным клапаном, который обеспечит безотказную и бесперебойную работу в течение многих лет.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Сертификат NSF / ANSI 61
    • Отвечает требованиям AWWA C512
    • UL / FM Одобрено для обслуживания пожарных насосов
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1/2 — 6
    • Поддерживает эффективность потока системы
    • Удаляет нежелательные воздушные карманы во время работы системы
    • Защищает систему от скачков, связанных с воздухом

    Автоматизированная программа расчета размеров

    Посмотреть брошюру

    Клапан выпуска воздуха для сточных вод

    Клапан выпуска воздуха : Клапан выпуска воздуха сточных вод предназначен для выпуска скопившегося воздуха из системы трубопроводов во время работы системы под давлением.Пропускная способность и номинальное давление клапана зависят от диаметра прецизионного отверстия в крышке. Для правильного воздухо- и водообмена требуется большое входное соединение.

    Обзор продукта

    • Протестировано в соответствии с требованиями AWWA C512
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны типоразмеры 1–4 Поддерживает эффективность потока в системе
    • Удаляет нежелательные воздушные карманы во время работы системы
    • Защищает систему от скачков, связанных с воздухом
    • Автоматизированная программа калибровки
    Защита от наводнений — Устройство для предотвращения притока

    Устройство для предотвращения наводнений: Устройство для предотвращения наводнений: Защита систем очистки воды от терроризма и загрязнения окружающей среды является наиболее актуальной проблемой, стоящей сегодня перед водохозяйственной отраслью.Предотвращение притока предназначено для защиты просачивающейся воды путем защиты ваших трубопроводов от втягивания загрязненной воды и ее смешивания с питьевой водой из-за изменений давления. Устройства предотвращения притока используются в таких областях, как своды, где расположены воздушные клапаны и вентиляционные отверстия резервуаров.

    FloodSafe Inflow Preventer — FloodSafe Inflow Preventer — это революционная система, которая работает с воздушными клапанами и обеспечивает непревзойденную защиту систем питьевой воды от загрязнения.Предотвращая прохождение воды через FloodSafe®, загрязненная паводковая вода или вода, подвергшаяся умышленному вмешательству, не может попасть в выпускное отверстие воздушного клапана и впоследствии не сможет попасть в систему.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Трубопровод к выходу для воздушного клапана
    • Защищает системы питьевой воды от загрязнения окружающей среды и вредоносных программ
    • Утверждено ASSE
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1 — 16
    • Возможность полевых испытаний эпоксидной смолы, одобренной NSF 61, — комплект для полевых испытаний
    • Отсечка по низкому давлению
    • Дополнительная защита — двойные проверки с плавающей запятой

    Посмотреть брошюру

    Воздушно-вакуумный клапан -AWWA C512

    Воздушно-вакуумный клапан: Воздушно-вакуумный клапан выполняет две важные функции при установке в высоких точках на трубопроводе.Прежде всего, они позволяют выпускать большое количество воздуха из линии при ее заполнении. Когда воздух выпущен и уровень жидкости достигает воздушно-вакуумного клапана, поплавок поднимается и плотно прилегает к синтетическому седлу. Во-вторых, в случае осушения линии преднамеренно или через трещину в системе воздушный / вакуумный клапан реагирует на потерю давления и открывается. Это позволяет воздуху снова попадать в трубопровод и предотвращает образование потенциально опасного вакуума.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Сертификат NSF / ANSI 61
    • Отвечает требованиям AWWA C512
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1-20
    • Удаляет большое количество воздуха при запуске системы

    Посмотреть брошюру

    Клапан воздуха / вакуума для сточных вод

    Воздушно-вакуумный клапан: Воздушно-вакуумный клапан для сточных вод выполняет две важные функции при установке на высоких точках трубопроводов.Прежде всего, они позволяют выпускать большое количество воздуха из линии при ее заполнении. Когда воздух выпущен и уровень жидкости достигает воздушно-вакуумного клапана, поплавок поднимается и плотно прилегает к синтетическому седлу. Во-вторых, в случае осушения линии преднамеренно или через трещину в системе воздушный / вакуумный клапан реагирует на потерю давления и открывается. Это позволяет воздуху снова попадать в трубопровод и предотвращает образование потенциально опасного вакуума.

    Обзор продукта

    • Протестировано в соответствии с требованиями AWWA C512
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1-8
    • Удаляет большое количество воздуха при запуске системы
    • Обеспечивает вакуумную защиту трубопровода
    • Пропускает большое количество воздуха для предотвращения потери давления при сбоях электроснабжения, обрывах линии и дренаже

    Посмотреть брошюру

    Комбинированный воздушный клапан -AWWA C5

    Комбинированный воздушный клапан: Комбинированный воздушный клапан Val-Matic выполняет функции как клапана выпуска воздуха, так и клапана воздуха / вакуума.Часть клапана выпуска воздуха выпускает воздух, который накапливается в высоких точках системы во время ее работы. Часть клапана воздуха / вакуума будет выпускать большее количество воздуха, присутствующего в системе во время заполнения, и позволяет воздуху повторно входить во время слива. Они доступны как в однокорпусной, так и в сдвоенной конфигурации.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Сертификат NSF / ANSI 61
    • Отвечает требованиям AWWA C512
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны в одном корпусе размером 1-8
    • Доступны размеры Dual Body 10-20
    • Обеспечивает функции как пневматических, так и воздушно-вакуумных клапанов
    • Удаляет большое количество воздуха при запуске системы
    • Освобождает воздушные карманы во время работы системы
    • Обеспечивает вакуумную защиту трубопровода
    Комбинированный воздушный клапан для сточных вод

    Комбинированный воздушный клапан для сточных вод: Комбинированный воздушный клапан для очистки сточных вод Val-Matic выполняет как функции выпускного воздушного клапана, так и воздушно-вакуумного клапана.Часть клапана выпуска воздуха выпускает воздух, который накапливается в высоких точках системы во время ее работы. Часть клапана воздуха / вакуума будет выпускать большее количество воздуха, присутствующего в системе во время заполнения, и позволяет воздуху повторно входить во время слива. Они доступны как в однокорпусной, так и в сдвоенной конфигурации.

    Обзор продукта

    • Протестировано в соответствии с требованиями AWWA C512
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны одинарные размеры 1 — 4
    • Доступны размеры Dual Body 1-8
    • Обеспечивает функции как пневматических, так и воздушно-вакуумных клапанов
    • Удаляет большое количество воздуха при запуске системы
    • Освобождает воздушные карманы во время работы системы
    • Обеспечивает вакуумную защиту трубопровода

    Посмотреть брошюру

    Устройство противоскольжения для воздушного клапана

    Воздушный клапан подавления перенапряжения (4 дюйма и больше): Устройство Anti-Slam (4 дюйма.и более крупные клапаны) ограничивает поток воды в верхнюю камеру клапана после того, как воздух был выпущен, чтобы предотвратить быстрое закрытие клапана.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Отвечает требованиям AWWA C512
    • Сертификат NSF / ANSI 61
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1/2 — 20
    • Обеспечивает полную вакуумную защиту трубопровода
    • Обеспечивает контролируемую вентиляцию для подавления скачков в трубопроводе
    • Минимизирует прорыв воды при закрытии воздушного клапана
    • Позволяет использовать клапан меньшего размера за счет использования максимального перепада давления 5 фунтов / кв. Дюйм изб.
    • Выпускает захваченный воздух во время работы трубопровода для поддержания эффективности откачки

    Посмотреть брошюру

    Вакуумный предохранительный клапан

    Воздушный клапан вакуумного выключателя: Вакуумный выключатель представляет собой высокопоточный клапан сферического типа с быстрым линейным открытием для автоматического впуска большого количества воздуха в систему при отрицательном давлении.Дополнительный клапан выпуска воздуха может быть напрямую подключен к трубопроводу для выпуска воздуха под положительным давлением.

    Обзор продукта

    • Сертификат NSF / ANSI 372 без содержания свинца WQA Сертификат NSF / ANSI 61 Изготовлено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1/2 — 42
    • Доступны размеры 3-42 с дополнительным выпускным клапаном выпуска воздуха
    • Амортизаторы, связанные с разделением колонн
    • Открывается в ответ на 0.Вакуум 25 фунтов на кв. Дюйм — обратитесь на завод по поводу других требований к давлению

    Посмотреть брошюру

    Воздушный клапан для обслуживания скважин

    Воздушный клапан для обслуживания скважин: Воздушные клапаны для обслуживания скважин представляют собой полностью автоматические поплавковые клапаны, предназначенные для выпуска воздуха, который присутствует в колонне насоса при запуске насоса, и позволяет воздуху повторно поступать в колонну при остановке насоса или в случае возникновения отрицательного давления .Двухпортовое дроссельное устройство (клапаны размером 3 дюйма и меньше) обеспечивает регулируемое управление скоростью выпуска и обеспечивает свободный поток в клапан через отдельный входной порт. Устройство Anti-Slam (клапаны размером 4 дюйма и более) ограничивает поток воды в верхнюю камеру клапана после выпуска воздуха, чтобы предотвратить быстрое закрытие клапана.

    Обзор продукта

    • Полностью соответствует AWWA C512
    • Сертификат NSF / ANSI 61
    • Зарегистрировано UL для обслуживания пожарных насосов — 2 и 3
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1/2 — 3 с двухпортовым дроссельным устройством
    • 4 и больше с регулируемым выхлопным устройством, установленным на входе
    • Регулирует выпуск воздуха при запуске насоса
    • Пропускает воздух для защиты насоса и торцевых уплотнений
    • Защищает от скачков давления воздуха при запуске насоса

    Посмотреть брошюру

    Вакуумные клапаны подачи воздуха

    Клапаны всасывающего воздуха для вакуума: Изготовлены в соответствии с сертифицированной системой качества ISO 9001 Доступно с 2 впускными отверстиями Позволяет откачивать воздух из корпуса насоса и всасывающего трубопровода Поплавок поднимается и закрывает клапан заливки для предотвращения попадания жидкости в систему всасывания для выпуска воздуха во время работы насоса .

    Обзор продукта

    Специально разработан для предотвращения утечки жидкости
    Внутренний трим и поплавок из нержавеющей стали 316
    Доступен с дополнительным переключателем контроля уровня воды
    Совместимость с любой системой вакуумной заливки

    См. Проспект

    Воздушный клапан для подавления перенапряжения

    Воздушные клапаны для подавления помпажа: Воздушные клапаны для подавления помпажа должны быть автоматическими поплавковыми клапанами, предназначенными для регулирования выпуска воздуха во время заполнения системы трубопроводов и закрытия при поступлении жидкости.Клапан должен полностью открываться во время слива или при возникновении разрежения. Клапан также должен выпускать скопившийся воздух из системы трубопроводов, когда система работает и находится под давлением. Клапан оснащен регулируемым выпускным устройством и выполняет функции как клапана выпуска воздуха, так и клапана воздуха / вакуума и поставляется в виде однокорпусного или двухкорпусного типа, как показано на чертежах.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Отвечает требованиям AWWA C512
    • Сертификат NSF / ANSI 61
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 1/2 — 20
    • Обеспечивает полную вакуумную защиту трубопровода
    • Обеспечивает контролируемую вентиляцию для подавления скачков в трубопроводе
    • Минимизирует прорыв воды при закрытии воздушного клапана
    • Позволяет использовать клапан меньшего размера за счет использования максимального перепада давления 5 фунтов / кв. Дюйм изб.

    Посмотреть брошюру

    Клетка безопасности вентиляционного трубопровода

    Защитная клетка вентиляционной трубы VentSafe ® устанавливается в вентиляционные трубы с воздушным клапаном и закрытые резервуары для предотвращения проникновения животных или посторонних предметов, а также для защиты от злонамеренного попадания жидкостей и других веществ в вентиляционную трубу.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Устанавливается в вентиляционные трубы хранилища или резервуара
    • Произведено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 4, 6, 8, 12
    • Помогает предотвратить гнездование насекомых, птиц и мелких животных в вентиляционных трубах
    • Помогает предотвратить злонамеренное проникновение жидкостей и других материалов
    • Обеспечивает 100% проходное сечение
    • Конструкция, 100% устойчивая к коррозии
    • Межфланцевый дизайн минимизирует занимаемое пространство

    Посмотреть брошюру

    Заслонка для защиты от замерзания

    FrostSafe ® , двунаправленный бесшарнирный демпфер вафельного типа, устанавливается в вентиляционную трубу для минимизации теплообмена холодного и теплого воздуха в хранилище и из хранилища и предотвращения замерзания.

    Обзор продукта

    • Сертификат NSF / ANSI 372 на бессвинцовый состав WQA
    • Бесфланцевый двусторонний бесшарнирный демпфер
    • Установлен в вентиляционный трубопровод
    • Защищает воздушный клапан Изготовлено в соответствии с сертифицированной системой качества ISO 9001
    • Доступны размеры 4, 6, 8, 12
    • Минимизирует поток холодного воздуха в хранилища через вентиляционные трубы
    • Обеспечивает 100% проходное сечение
    • Конструкция, 100% устойчивая к коррозии
    • Позволяет воздушным клапанам работать с полной номинальной мощностью
    • Межфланцевый дизайн минимизирует занимаемое пространство

    Посмотреть брошюру

    Вакуумные выключатели: понимание того, как они защищают нашу воду

    Когда я учился в колледже — больше лет назад, чем я хотел бы признать — я работал помощником резидента в общежития моего университета.На каждом этаже был пылесос, которым студенты могли убирать свои комнаты. Несмотря на то, что студенты колледжей редко использовали пылесосы, удивительно, как часто они ломались. Оказывается, резинка, которая вращает щетку в вакуумной головке, действительно не сравнится с огромным изобилием странных предметов, которые молодые люди пытаются отсосать со своего пола. Было обнаружено, что пряди длинных волос, носки, шнуры питания, деньги, туалетная бумага, оловянная фольга, а также другие «небезопасные для публикации» предметы вывели из строя недорогие пылесосы, предназначенные для использования студентами.В то время в моей жизни вакуумные выключатели имели для меня совершенно иное значение, чем сегодня, после многих лет работы в сантехнической отрасли.

    В мире сантехники необходимость защиты питьевого водоснабжения от опасностей, исходящих от обратного потока и обратного сифонажа, настолько хорошо известна, что назвать это общеизвестным явлением было бы чем-то вроде преуменьшения. Единый водопроводный кодекс 2015 года затрагивает различные методы предотвращения обратного потока и обратного слива в разделе 603.3, но может оказаться полезным и более глубокое погружение.

    Самая простая форма защиты — это наличие воздушного зазора между возможным источником загрязнения и доступом к водопроводной системе, обычно к водопроводной арматуре. Однако часто требуются другие механические меры, чтобы гарантировать эту защиту, и понимание того, когда именно использовать тот или иной метод защиты, заслуживает обсуждения. По этой причине мы обсудим другие типы вакуумных прерывателей — те, которые обеспечивают безопасность питьевой воды.

    Прерыватели атмосферного вакуума

    Назначение вакуумного прерывателя — остановить обратное сифонирование. Прерыватель атмосферного вакуума состоит из обратного клапана и вентиляционного отверстия, которое обычно закрывается, когда устройство находится под давлением. Вентиляционное отверстие позволяет воздуху попадать в систему трубопроводов с целью остановки сифона в месте использования (см. Рисунок A). Общим элементом конструкции является то, что впускной и обратный клапан почти всегда являются одним и тем же механическим элементом.

    (см. Рис. A выше)

    Несмотря на простоту конструкции, AVB имеет несколько требований к установке для правильной работы:

    • Поскольку AVB обеспечивает только защиту от обратного сифонажа, он считается только изоляционной защитой. Эти устройства располагаются на отдельных сантехнических приборах и приборах. Они не будут устанавливаться на линии обслуживания, например, в здании, где на устройство может действовать противодавление.
    • Все вакуумные прерыватели считаются защитой повышенной опасности.Эти устройства защищают питьевую систему от токсичных материалов. Помните, что любой превентор обратного потока, который обеспечивает защиту от высокой опасности, будет приемлемым для приложений с низкой опасностью.
    • AVB должен быть установлен так, чтобы его критический уровень был как минимум на шесть дюймов выше самого верхнего нижнего трубопровода и края уровня затопления приемника (см. Рисунок A). Установленный на палубе AVB должен быть установлен так, чтобы его критический уровень был не менее чем на один дюйм выше кромки уровня затопления.
    • AVB не должен подвергаться постоянному давлению воды более 12 часов.Если AVB используется с постоянным давлением, клапан может заклинивать или закрываться с уплотнением и не открываться по запросу в атмосферу. Причины этого могут включать минеральные отложения или химические связи из-за условий качества воды или паутину, удерживающую клапан закрытым от атмосферы.
    • Запрещается использовать клапаны после AVB. Такие компоненты, как обратные клапаны, задвижки, соленоидные клапаны или устройства регулирования давления, могут удерживать или приостанавливать давление в AVB, тем самым обеспечивая постоянное давление.
    • AVB не должен подвергаться противодавлению. Этот клапан пропускает воздух в систему, чтобы остановить сифон при потере давления воды. Устройство не может определить направление потока воды, пока давление воды удерживает клапан закрытым до атмосферного. Поэтому, например, ниже по потоку не допускаются поднятые трубопроводы, вспомогательные источники воды и напорные насосы.
    • AVB
    • необходимо устанавливать вертикально. Клапан, который пропускает воздух в трубопровод, расположенный ниже по потоку, работает правильно под действием силы тяжести.Если устройство установлено не по вертикали, клапан может открыться не полностью.

    Вакуумные прерыватели для шланговых соединений

    Вакуумный прерыватель соединения шланга должен быть установлен на каждом кране или нагруднике шланга, который подключен к источнику питьевой воды, чтобы предотвратить обратный поток в систему водоснабжения. HVB должны быть установлены на высоте не менее шести дюймов над поверхностью земли. HVB является AVB и должен соответствовать параметрам установки, указанным в Таблице 603.2. Большинство HVB имеют установочный винт, который предотвращает их легкое снятие после установки.Это предотвращает их удаление при снятии садового шланга. После того, как HVB установлен, дальнейшие регулировки не требуются (см. Рисунок B).

    HVB предотвращает обратный поток в систему водоснабжения, выбрасывая воду в атмосферу (на землю), когда существуют условия обратного потока. Подпружиненный обратный клапан открывается давлением подачи воды, когда утечка происходит через клапан. Когда давление становится достаточным для открытия обратного клапана, поток направляется в садовый шланг. Когда давление подачи прерывается или когда давление в шланге становится больше, чем давление подачи, отток прекращается и подпружиненный обратный клапан закрывается, одновременно открывая выпуск в атмосферу.В этом режиме работы любая вода, которая течет назад через HVB, сбрасывается на землю.

    Подпружиненный обратный клапан не позволяет сливать воду между нагрудником шланга и верхней частью HVB; таким образом, необходимо обеспечить защиту от замерзания, так же как всю наружную водопроводную систему необходимо защитить от замерзания.

    HVB следует периодически проверять и тестировать, чтобы убедиться, что они работают должным образом. К счастью, их режим работы позволяет легко проводить проверки.Убедитесь, что обратный клапан закрывается, а воздушный клапан надежно открывается при отключении подачи воды. Сделать это очень просто, если использовать на конце шланга насадку, которую можно перекрыть. Когда форсунка отключится, откройте кран и дайте шлангу создать давление. Затем закройте кран, пока шланг находится под давлением. Через несколько секунд давление в шланге должно быть сброшено небольшой струей, поскольку атмосферный вентиль внезапно открывается.

    Прерыватели вакуума

    Вакуумный прерыватель высокого давления произошел от AVB.Существует ряд ограничений установки AVB из-за ограничений конструкции. Одним из ограничений AVB является ограничение отсутствия постоянного давления воды. Проблема заедания впускного клапана в закрытом состоянии является серьезной, так как это сделает AVB бесполезным. PVB был разработан для решения этой проблемы.

    AVB имеет одну движущуюся часть, которая работает как впуск или отверстие для воздуха, и она служит обратным клапаном для подающего трубопровода при отсутствии давления воды. Обратный клапан из ПВБ аналогичен, но подпружинен.Когда давление в трубопроводной системе снижается, пружина заставляет клапан открываться в атмосферу, позволяя воздуху проникать в систему и разрушая сифон, расположенный ниже по потоку.

    Таким образом, PVB

    предназначены для работы под давлением в течение длительных периодов времени без выхода из строя. Внутренние обратные клапаны подпружинены, так что любая тенденция к закрыванию клапана из-за длительных периодов приложенного давления и последующего загрязнения будет предотвращена.

    Постоянное ограничение давления больше не будет применяться и позволит клапанам ниже по потоку и давлению воды 24 часа в сутки.Этот тип сборки может использоваться только в том случае, если давление на выходе никогда не превышает давление на входе и не подвержено противодавлению. Это устройство может быть установлено в помещении только в том случае, если предусмотрены условия для утечки из купола. Они должны быть установлены как минимум на 12 дюймов выше самого высокого трубопровода после PVB (см. Рисунок C).

    Вакуумные выключатели с защитой от проливания

    Вакуумный прерыватель непроливаемого типа по сути представляет собой ПВБ нового поколения. Эта сборка возникла из-за утечки, обнаруженной с ПВБ.Функция SVB заключается в устранении пролива воды из PVB.

    Прерыватель вакуума давления требует, чтобы и обратный клапан, и воздухозаборник работали независимо, но компоненты SVB не должны быть независимыми друг от друга. Во время работы (потока) диафрагма в нижней части камеры клапана позволяет тарельчатому клапану закрываться до открытия внутреннего обратного клапана, предотвращая большую часть утечки, которая обычно происходит с PVB. Таким образом, входное отверстие для воздуха может быть закрыто при повторном закрытии чека, что устраняет утечку (см. Рисунок D).SVB обеспечивает тот же тип защиты, что и PVB, и может использоваться только там, где можно использовать PVB.

    Когда речь идет о питьевом водоснабжении, используемом населением, безопасность является главным приоритетом. Вакуумные отбойные молотки играют важную роль в этих усилиях, и понимание того, когда и где их использовать и как они работают, может помочь поддерживать высочайший уровень безопасности.

    Вентиляционные пробки с фильтрами и обратными клапанами от Oil-Rite Corporation


     Проверьте до пяти результатов, чтобы выполнить действие.


    Пробки для выпуска воздуха

    с фильтрами и обратными клапанами могут использоваться для сброса давления или вакуума в корпусах подшипников, коробках передач, резервуарах или в любом другом месте, где необходима вентиляция.Вентиляционные заглушки обеспечивают выравнивание давления и сводят к минимуму нежелательные проблемы, такие как разрыв уплотнения подшипника из-за чрезмерного давления. Эта вентиляционная пробка позволяет воздуху свободно проходить через фильтр. Шарик обратного клапана позволяет воздуху проходить только в одном направлении. Давление в обратном направлении немедленно закрывает клапан, устраняя потерю жидкости.



    увеличенное изображение


    увеличенное изображение


    Скачать PDF Скачать PDF
    Страница для печати
    Отправить эту страницу по электронной почте
    Сохранить в избранное
    Подождите пожалуйста…

    Клапаны респираторной системы и вентиляции | Энфилд


    ОСНОВНОЙ ПРОИЗВОДИТЕЛЬ ДЛЯ РЕАГИРОВАНИЯ COVID 19

    КЛАПАНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ В МЕДИЦИНСКИХ ИЗДЕЛИЯХ В БОЛЬНИЦАХ И НА ТРАНСПОРТЕ СЛУЧАЙНОЙ ПОМОЩИ:


    Enfield Technologies производит специализированные клапаны и электронику для устройств медицинского обслуживания, производства и упаковки пищевых продуктов, оборудования для производства фармацевтической продукции и оборудования для логистических предприятий.В ответ на COVID-19 в течение 3 месяцев Enfield увеличила производство до 20-кратного годового объема первичных дыхательных клапанов, используемых в аппаратах искусственной вентиляции легких, и компонентов оборудования для производства вакцин. Enfield прилагает все усилия, чтобы помочь своим клиентам, производителям медицинского оборудования, преодолеть нехватку этих важнейших компонентов.

    СЕРВОПРОПОРЦИОНАЛЬНЫЕ КЛАПАНЫ RCV 2/2

    ПОВЫШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ, ЭКОНОМИЯ ДЕНЕГ

    Клапан RCV представляет собой пропорциональный сервоклапан низкого давления (менее 2 фунтов на кв. Дюйм) с высоким расходом (100 л / мин), который обеспечивает точное управление потоком, обеспечивая позиционирование тарельчатого клапана с точностью до ± 0.5% от полной стоимости проезда.

    Доступны либо аналоговые (0… 5 В постоянного тока или 0… 10 В постоянного тока), либо с интерфейсом SPI, которые обеспечивают быстрые и точные команды и обновления состояния между клапаном и микропроцессором.

    ПРОПОРЦИОНАЛЬНЫЕ КЛАПАНЫ PFV 2/2

    ПРЕВОСХОДНЫЕ ХАРАКТЕРИСТИКИ И СОВМЕСТИМОСТЬ МАТЕРИАЛОВ

    Пропорциональные электромагнитные клапаны 2/2 для жидкости и газа

    PFV упрощают проектирование и изготовление медицинского, медико-биологического, полупроводникового и другого оборудования OEM.Клапаны PFV имеют смачиваемый канал, изготовленный из нержавеющей стали серий 300 и 400, а также варианты уплотнений из FKM, FKM (сертифицировано NSF), EPDM и FFKM.

    Пропорциональные электромагнитные клапаны PFV пропускают не только воздух и воду, но и самые сложные среды. Доступны семь доступных размеров отверстий от Ø0,12 мм (от 0 до 30 мл / мин для жидкости и от 0 до 1,3 л / мин для газа) до Ø1,75 мм (от 0 до 2,5 л / мин для жидкости и от 0 до 140 л / мин для газа).

    3D-принтеры производят клапаны для вентиляторов, чтобы пострадавшие от короны могли дышать вспышкой коронавируса.

    Клапан является ключевым компонентом кислородных масок Вентури, которые подключаются к вентиляторам и используются, чтобы помочь дышать пациентам с респираторными заболеваниями, такими как коронавирус Covid-19.

    Из почти 3000 человек, умерших от коронавируса в Италии, по крайней мере 1420 были в Ломбардии, а больницы в этом районе испытывают нехватку коек и медицинского оборудования.

    Поставщик больницы Киари не смог предоставить критически важный клапан из-за беспрецедентного спроса, что вынудило местного журналиста обратиться к сообществу компаний, занимающихся 3D-печатью в этом районе.

    Isinnova и ее генеральный директор Кристиан Фракасси вызвались добровольно и связались с оригинальным производителем клапана, Intersurgical.

    Однако, поскольку они не смогли получить 3D-модели детали, Fracassi реконструировал ее структуру и смог напечатать первый прототип в течение шести часов с помощью системы экструзии нити.

    «Клапан имеет очень тонкие отверстия и трубки, меньше 0,8 м — их непросто напечатать», — сказал Фракасси BBC.

    «Кроме того, вы должны уважать, чтобы продукт не [загрязнял] — действительно, он должен производиться клиническим способом.«

    Первая партия клапанов была использована для оказания помощи 10 пациентам в больнице, а другая местная компания, занимающаяся 3D-печатью, под названием Lonati, помогла напечатать еще 100 клапанов, основанных на копированной конструкции Фракасси.

    Китайские дизайнеры разрабатывают продукты для защиты от коронавируса

    Хотя были сообщения о том, что производитель медицинского оборудования, стоящий за клапаном, угрожал подать в суд на 3D-принтеры за нарушение патента, управляющий директор Intersurgical Чарльз Беллм сказал Verge, что это неправда.

    «Мы категорически не угрожали подать в суд на кого-либо из участников», — говорится в заявлении.

    Фракасси добавил, что он не собирается продавать деталь или делать дизайн общедоступным.

    «Были люди, чьи жизни были в опасности, и мы действовали», — написал он в Facebook. «У нас нет намерения извлекать выгоду из этой ситуации, мы не собираемся использовать дизайн или продукт, кроме как принуждение к действию, мы не собираемся распространять рисунок».

    Complimenti a Cristian Fracassi, @ temporelli73 и все люди, которые знают, как это сделать, в 3D-образных клапанах для респираторов больницы Кьяри в Брешии.
    (qui l’articolo complete https://t.co/QYZu6x9X1T) #SolidarietaDigitale #iorestoacasa pic.twitter.com/dF3G2RJY8S

    — Паола Пизано (@PaolaPisano_Min) 15 марта 2020 г.

    В Азии технология 3D-печати уже использовалась для изготовления микродомов для помещенных на карантин пациентов с коронавирусом в Сяньнине, Китай, а также для создания защитных очков и лицевых щитков для защиты персонала больниц.

    Перед лицом пандемии множество дизайнеров обратили свое внимание на защитные и дезинфицирующие средства, создав все, от масок для лица с графеном, до защитных экранов для всего тела и стерилизационной лампы.

    Зонтичные клапаны, клапаны Бельвиль, как они работают! (подана заявка на патент)

    Зонтичные клапаны

    используются уже много лет. Их применение включает вентиляционные клапаны сосудов, например, для автомобильных топливных баков, впускные и выпускные клапаны для поршневых и диафрагменных насосов, обратные клапаны с обратным ходом в (одноразовых) дыхательных масках и многие другие. функции контроля жидкости в медицинских устройствах, бытовой технике, автомобилях и игрушках.

    Зонтичные клапаны — это эластомерные компоненты клапана, которые имеют уплотняющий диск в форме диафрагмы или, если хотите, в форме зонтика.Эти эластомерные компоненты используются в качестве уплотняющих элементов в устройствах предотвращения обратного потока или односторонних или обратных клапанах, в выпускных клапанах или клапанах сброса давления и в дозирующих клапанах. При установке в седло выпуклая диафрагма уплощается в седло клапана и поглощает определенное количество неровностей седла и создает определенное уплотняющее усилие. Зонтичный клапан будет пропускать прямой поток, когда давление в головке создает достаточную силу для поднятия выпуклой диафрагмы от седла, и таким образом он будет пропускать поток с заданным давлением в одном направлении и немедленно предотвращать обратный поток в противоположном направлении.Мини-клапан может изменять давление открытия стандартных зонтичных клапанов. Пожалуйста, спросите о наших возможностях. Основное преимущество по сравнению с другими типами клапанов, такими как подпружиненные дисковые клапаны, заключается в том, что зонтичный клапан использует свойства эластичного материала и свою предварительно нагруженную выпуклую форму для создания уплотняющей силы против седла, а также то, что он использует центральный шток для удержания компонента. разместить так, чтобы избежать необходимости в дополнительных компонентах, таких как пружина, и в центральном или периферийном позиционере (ах) диска.Это упрощает конструкцию сборки и позволяет приспособить клапан к минимальному пространству, уменьшает количество деталей в клапане, упрощает сборку и, что не менее важно, является очень рентабельным.

    К другим не менее важным преимуществам можно отнести:

    • немедленное положительное уплотнение,
    • независимая позиция,
    • Толщина седла желоба с регулируемым давлением открытия,
    • : высокая скорость потока в зависимости от размера упаковки,
    • устойчивы к коррозии,
    • износостойкие
    • и, что не менее важно, очень рентабельно.

    Установка

    Предлагаем 3 типа установки зонтичного клапана

    • Втягивающиеся с длинным хвостовиком
    • Вставные типы с коротким хвостом
    • Клапаны Бельвиль с хвостом на противоположной стороне

    Вытяжной

    Они наиболее распространены и хорошо подходят для ручной сборки. Для установки проденьте длинный хвост через центральное отверстие в седле, потяните за него, и клапан встанет на место

    Цанговый тип

    Эти типы предпочтительнее, когда размещение длинного хвоста в центральном отверстии затруднено.Например, глубоко на дне баллона. Или когда входная сторона клапана недоступна. Например, при установке клапана в стенке резервуара, где внутренняя часть резервуара недоступна. Этот тип также можно использовать при автоматической сборке.

    типа Belleville (подана заявка на патент)

    Название говорит само за себя, форма мембраны напоминает пружинную шайбу Бельвилля, удерживаемую эластомерным шарниром в центре. И так оно и есть! Обычно клапан внезапно открывается при достижении заданного давления.Это сильно отличается от зонтичных клапанов с перевернутым штоком, которые являются более ограничительными. Центральный шток расположен после клапана и удерживается фиксатором. Этот фиксатор может быть отдельным компонентом или неотъемлемой частью устройства, в которое он встроен, например, колпачком или крышкой непосредственно над зонтичным клапаном. Седло клапана этого типа намного проще в изготовлении, поскольку оно имеет только одно проходное отверстие.

    Зонтичные клапаны с мини-клапанами

    работают с седлом особой конструкции, которое необходимо интегрировать в пластиковый или металлический корпус приложения.Чтобы найти подходящую конструкцию сиденья, вы можете воспользоваться инструкциями по выбору сиденья Minivalve и адаптировать их к вашим конкретным потребностям. Например, если вашему клапану требуется высокий поток, сделайте отверстия в седле максимально большими, даже если они имеют форму банана. С другой стороны, если ваш клапан имеет низкий расход или должен выдерживать высокое противодавление, вам нужно только применить одно или несколько небольших отверстий для потока и позаботиться о том, чтобы внешний диаметр площади поверхности потока не подходил слишком близко к краю зонтик, чтобы обеспечить достаточную площадь поверхности сиденья для поддержки диафрагмы под противодавлением.

    Зонтичные клапаны

    Minivalve доступны из различных эластомерных материалов, включая медицинский и пищевой силикон и устойчивый к углеводородам фторсиликоновый каучук, для работы в широком диапазоне сред и температур.

    Minivalve International — это нишевая компания, занимающаяся разработкой, производством и распространением по всему миру широкого спектра миниатюрных самоприводных клапанов и эластомерных компонентов клапанов для OEM-производителей. Мы специализируемся на автоматическом крупносерийном производстве и предлагаем собственный ассортимент стандартных клапанов Umbrella и Duckbill из нашего каталога.Они поставляются со склада в нескольких размерах и из разных материалов. Это означает, что они доступны в любом количестве, от нескольких до миллионов деталей в год. Мы также разрабатываем индивидуальные клапанные решения.

    Пропорциональные клапаны вентилятора

    Наши

    Mission

    ПРОПОРЦИОНАЛЬНЫЕ КЛАПАНЫ, ПОМОГАЮЩИЕ НАМ ЛЕГЧЕ ДЫХАТЬ

    С началом COVID-19 мы, как компания, стремимся помогать всем производителям аппаратов ИВЛ или медицинского оборудования, ищущим решения по контролю потока, которые могут быстро добавить к наш респираторный потенциал в наших общественных больницах.Мы хотим быть для вас партнером в нашей цели исцеления нашего человеческого сообщества во всем мире.

    РАЗРАБОТАН ДЛЯ ВЫСОКОГО ПОТОКА И ТОЧНОСТИ

    Текущий рынок вентиляторов требует более высоких потоков при переменном давлении без ущерба для производительности.

    Именно здесь универсальные пропорциональные клапаны iQ действительно выгодно отличаются от конкурентов. Компания iQ Valves разработала несколько конструкций со сбалансированным давлением, которые помогают поддерживать точный поток и плотный гистерезис, которые в настоящее время востребованы на рынке аппаратов ИВЛ.

    Эти клапаны прошли миллионы циклов испытаний в течение жизненного цикла и изготовлены из запатентованных материалов, повышающих производительность. В зависимости от области применения iQ предлагает методы уплотнения, в которых используется либо эластичное уплотнение, отвечающее требованиям, либо твердое уплотнение, в котором вообще не используется какой-либо эластомер.

    Наши клапаны используются в промышленности с конца 1980-х годов, и с тех пор были только усовершенствованы как в конструкции, так и в производстве.

    РАЗЛИЧНЫЕ КОНСТРУКЦИИ ВЕНТИЛЯТОРОВ

    Выбор клапана зависит от входного давления и конструкции системы.

    Из-за огромных различий в подходах к конструкции вентиляторов на протяжении многих лет мы предложили два типа пропорциональных клапанов, чтобы обеспечить соблюдение требований к потоку, не забывая при этом об общей площади и стоимости. Многие аппараты ИВЛ потребляют в помещении как воздух, так и кислород. Давление на стену, поставляемое больницей, может варьироваться в зависимости от местоположения. Имея фиксированную подачу и изменяющийся диапазон входного давления, мы используем нашу запатентованную технологию балансировки входного давления, чтобы противодействовать любым колебаниям от больницы к больнице.В этих типах систем перед смешиванием часто используются два пропорциональных клапана, которые обеспечивают оптимальный расход около 150–180 л / мин при давлении около 25–35 фунт / кв. Дюйм.

    Второй подход использует воздуходувку и подачу кислорода в смеситель, который затем движется вниз по потоку к пропорциональному клапану при гораздо более низком давлении. Этот клапан сталкивается с двумя проблемами: возможность подавать поток с гораздо более низким давлением на входе (например, 1 фунт / кв. Дюйм) и способность справляться с любым противодавлением, создаваемым со стороны пациента ниже по потоку.Балансировка выходного давления нашего PFCV позволяет нам решить обе проблемы, обеспечивая при этом превосходные характеристики потока.

    IQ Polaris PROPORTIONAL

    Клапан с балансировкой высокого давления в малой упаковке

    IQ PFCV ВНУТРЕННЯЯ СБАЛАНСИРОВКА

    Клапан с балансировкой высокого давления для систем низкого давления

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    *
