Как установить обратный клапан на трубопроводе?

13:00, 16 квітня 2021 р.

Какие последствия бывают, если на водопроводе не установлен обратный клапан? Понять важность работы устройства позволит рассмотрение особенностей конструкции и принципа его действия в бытовых магистралях.

Одним из важнейших аспектов, которые необходимо контролировать при эксплуатации бытового или промышленного водопровода, является поддержание заданного потока жидкости. Если вода или другая жидкость пойдет в обратном направлении, в трубопроводе могут возникнуть резкие перепады давления, вследствие чего от гидроударов может выйти из строя подключенное оборудование и устройства.

Чтобы обеспечить высокое качество и безопасность работы водопроводной системы и поддерживать контроль движения воды только от источника к потребителю, пользователи устанавливают на трубопровод обратный клапан, изготовленный надежным и проверенным изготовителем.

Клапан обратный – что это и для чего он необходим?

Клапан для воды обратного типа – это запорная арматура, обеспечивающая движение жидкости только в одном направлении и препятствующая ее обратному оттоку. Даже если насосное оборудование выйдет из строя, обратный клапан предотвратит движение воды обратно в колодец или скважину, поэтому после восстановления насоса, систему не нужно будет заполнять водой заново.

Основными участками трубопровода, на которых обычно устанавливают клапаны обратные, являются:

Перед бойлером или водонагревателем, за счет чего нагретая до высокой температуры вода, не попадает обратно в магистраль;
На приборах учета, для более точного контроля потребляемой жидкости и защиты счетчика от гидроударов;
После погружного насоса, благодаря чему даже при остановке оборудования, вода остается в системе.

Сегодня купить качественный и долговечный обратный клапан торговой марки UKSPAR, можно на сайте https://ukspar.ua/obratnye-klapany, где эта трубопроводная арматура представлена в широком ассортименте и по разумной стоимости.

Способы подключения обратного клапана

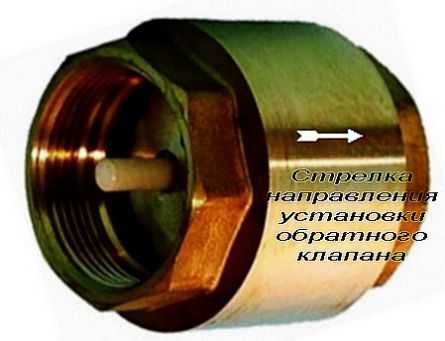

Устройство обратного клапана является не слишком сложным, а основными элементами этой запорной арматуры, являются:

Металлический корпус, изготовленный из разных сплавов;
Зона подключения к водопроводу, имеющая разную форму, в зависимости от типа подключения;
Миниатюрная металлическая тарелка со штоком, выступающая в роли заслонки;
Практичная пружина, автоматически закрывающая заслонку, если давление в системе падает;
Уплотнительная лента, обеспечивающая более надежную посадку тарелки в седле.

Самыми распространенными вариантами подключения обратного клапана на водопроводной магистрали, являются:

Фланцевое, являющееся самым легким и удобным, особенно в случае разборки и ремонта водопровода;

Муфтовое, представляющее собой более трудоемкий процесс, но минимальное использование крепежных элементов и аксессуаров;
Межфланцевое, выделяющееся повышенными характеристиками герметичности соединения;
Сварное, применяемое в тех случаях, когда по трубопроводу транспортируются едкие технологические жидкости.

Вся запорная арматура на этом сайте www.ukspar.ua, отличается не только высоким качеством, но и гарантией, предоставляемой производителем. Консультанты компании всегда готовы предоставить практическую помощь при выборе деталей и запчастей, а также выбрать способ подключения, в зависимости от оборудования, используемого клиентом.

Якщо ви помітили помилку, виділіть необхідний текст і натисніть Ctrl + Enter, щоб повідомити про це редакцію

#заказать клапан обратный #купить клапан обратный #купить запорную арматуру #компания Ukspar.ua #торговой марки UKSPAR

Монтаж обратного клапана поворотного типа

Не секрет, что для бесперебойной работы и многолетней службы любого агрегата необходима его правильная установка. От этого зависит не только его надежность, но и срок службы всей системы.

Говоря про обратный клапан как часть трубопровода, его монтаж с соблюдением необходимых правил и мер предосторожности увеличит и продолжительность бесперебойной работы всей магистрали.

Поскольку наш завод выпускает обратные клапаны поворотные, то и речь пойдет об их установке.

Особенности монтажа обратного поворотного клапана

Монтаж обратных поворотных клапанов, выпускаемых нашим предприятием, производится фланцевым соединением. По краям (в местах присоединения к трубопроводу) устройство содержит присоединительные фланцы с необходимым количеством отверстий для гаек. При помощи гаек фланец прижимается к другому элементу трубопровода или трубе.

Для соединения фланцевого обратного поворотного клапана с трубой или другим элементом трубопровода необходимо установить на них ответные фланцы. Комплекты ответных фланцев воротниковых и плоских вы также можете найти в нашем каталоге.

Особенность конструкции обратного поворотного клапана с захлопкой в том, что последняя открывается под давлением потока, закрывается под собственным весом при отсутствии потока, закрывается под давлением обратного потока. Учитывая это, клапан можно устанавливать горизонтально крышкой вверх или вертикально входным патрубком вниз.

Установка поворотного обратного клапана

Правильная установка обратного поворотного клапана обеспечивает отсутствие отклонений в эксплуатации (например таких как вибрация, неплотное примыкание к проходу) и позволяет избежать более серьезных последствий, таких как авария и разрыв магистрали трубопровода.

Итак, основные правила установки обратных поворотных клапанов:

должны осуществлять только специалисты, прошедшие специальное обучение и допуск к монтажу.
перед монтажом подача рабочей среды на участке работ должна быть прекращена или перекрыта для отсутствия давления на линии
оборудование должно соответствовать тем климатическим условиям, в которых оно устанавливается (умеренный или холодный климат)
фланцы клапана и присоединяемой детали должны быть строго параллельны друг другу во избежание образования зазоров
необходимо выполнить пробную проверку оборудования, корпус клапана должен быть неподвижным, а диск затвора (захлопка) устойчивым по отношению к потоку

Возможные неисправности в работе обратного поворотного клапана

При правильном подборе оборудования по диаметру трубопровода, давлению рабочей среды, климатическим условиям, правильно произведенном монтаже перебои в работе возникают исключительно редко:

попадание твердых инородных тел в подвижные части агрегата с транспортируемым потоком или при монтаже (диск захлопки примыкает неплотно или открывается затрудненно)
частое изменение пограничного давления
изначальный дефект производителя (идеального ничего не существует, заявлять, что мы работаем идеально, было бы обманом; при выявлении заводского дефекта мы обеспечиваем оперативную замену).
