Обратный клапан на естественную вентиляцию: Обратный клапан для естественной вентиляции: предназначение и принцип работы

Содержание

техника выполнения (этапы), необходимые материалы и инструменты, пошаговая инструкция работы и советы специалистов

В любом многоквартирном доме еще во время строительства проектируется система вентиляции. Она предназначена для комфортного проживания всех жильцов многоэтажного дома. Хорошо устроенная вентиляция гарантирует приток свежего воздуха в каждую квартиру, при этом производит удаление отработанного, богатого углекислым газом, воздуха, а также неприятного запаха и частиц пыли.

Во время эксплуатации системы вентиляции возможно изменение тяги, и в помещение может поступать воздух от соседей. Чтобы этого не происходило нужно смонтировать обратный клапан, который закрывается автоматически при изменении направления потока воздуха.

Техника выполнения клапана своими руками не сложная. Также не представляет сложности найти необходимые материалы и инструменты для работы. Следуя пошаговой инструкции и советам специалистов, все работы по устройству и установке клапана можно осуществить самостоятельно.

Клапаны воздушные для вентиляции: типы, установка, отзывы

Статья посвящена воздушным клапанам для вентиляции. Рассмотрены разновидности таких устройств,…

Необходимость монтажа обратного клапана

Вентиляционный обратный клапан для вентиляции естественного вида пропускает воздух в одном направлении. В случае изменения направления, створки закрывается, что является преградой для поступления воздушных масс в помещение. Подобное явление чаще всего возникает в многоэтажных домах, где сложная система вентиляции, в которой несколько воздуховодов соединяются в общую шахту. Поэтому изменение давления воздуха в любой шахте может привести к возникновению обратной тяги.

Сделать обратный клапан вентиляции нужно в следующих случаях:

Плохо работает приточная вентиляция (засорена или сломана), поэтому воздушные массы будут поступать из вытяжной шахты.
Труба вытяжки установлена неправильно, поэтому возможно попадание воздуха извне. Особенно это явление проявляется, если дом расположен в зоне ветров.
Если в одной из квартир многоэтажного дома работает вентилятор повышенной мощности, то может нарушаться движение воздуха в других квартирах.
Печка в частном доме способствует возникновению обратного движения воздуха, за счет усиления тяги горения.
Одновременная работа нескольких вентиляторов в квартире может привести к усилению тяги в одном из каналов вентиляции, что также может нарушить отток воздушных масс.

В этих случаях правильно смонтированный своими руками обратный клапан для вентиляции сможет предотвратить приток воздуха.

Вытяжки с обратным клапаном для кухни или ванной: обзор

Установив вытяжку с обратным клапаном в ванную, вы почти не будете замечать устройства, ведь над…

Проверка работы вентиляции

Для проверки работоспособности вентиляционной системы нужно распахнуть форточку в любой комнате, чтобы создать приток воздуха. Затем поднести к отверстию вентиляции зажженную свечу или зажигалку. Если пламя наклонится в сторону канала, значит, вентиляционная система исправна. В противном случае, придется чистить систему или производить устройство обратного клапана вентиляции.

Этот метод является пожароопасным, поэтому представители пожарной и газовой службы запрещают пользоваться открытым пламенем для проведения проверки, особенно в домах с магистральным газопроводом.

Существует безопасный метод проверки тяги. Открыв форточку, необходимо поднести к вентиляции лист тонкой туалетной или папиросной бумаги. Если бумага прилипает к решетке, значит тяга хорошая.

Типы обратных клапанов

В зависимости от конструктивного исполнения, сделанные своими руками обратные клапаны для вентиляции разделяют на следующие основные типы:

лепестковые;
мембранные;
бабочки;
с гравитационной решеткой.

Лепестковый клапан

Такой вентиляционный обратный клапан для естественной вентиляции популярен благодаря компактным размерам. Изготавливается лепестковый клапан в виде заслонки, расположенной на оси. При наличии прямого потока воздуха заслонка открывается, а при движении воздушных масс в обратном направлении происходит закрывание створок обратного клапана для естественной вентиляции.

Решётка вентиляционная с регулируемыми жалюзи: формы,…

Привычная, имеющаяся в каждой современной кухне вентиляционная решетка накладная изготовлена, как…

Ось лепесткового клапана может располагаться как в горизонтальной плоскости, так и в вертикальной. Нормальное положение лепестка – закрытое.

Мембранный клапан

Мембранный клапан работает по принципу лепесткового устройства, но створка имеет очень малую толщину и очень чувствительна к небольшому потоку воздуха. Такой вид обратного клапана наиболее часто используется в помещениях с естественной вентиляцией.

Довольно тонкая мембрана пропускает в прямом направлении даже совсем небольшой поток воздушных масс, при этом очень плотно прилегает к плоскости отверстия, закрывая его при малейшем изменении направления потока. Наиболее распространенный размер обратного клапана для вентиляции – 100 мм.

Обратный клапан «бабочка»

Во многом такой клапан похож на лепестковое устройство. Наличие двух створок, расположенных на оси, напоминают бабочку. Принцип работы клапана бабочка очень простой: при прямом движении воздуха створки открываются, а при обратном потоке происходит закрывание вентиляционного отверстия.

В основном система с обратным клапаном «бабочка» используется в принудительной вентиляции, так как при слабом потоке воздуха створки не сжимаются.

Клапан с гравитационной решеткой

Внешне такое устройство представляет собой решетку с обратным клапаном для вентиляции. Такие решетки с жалюзи устанавливаются непосредственно на стену здания и не требуют дополнительных декоративных накладок.

Принцип работы, как и всех предыдущих типов, заключается в открытии створок при прямом потоке воздуха, и закрывании их при выключенном вентиляторе.

Решетка с обратным клапаном для вентиляции используется в основном на промышленных предприятиях. По способу расположения жалюзи клапаны с гравитационной решеткой могут быть как горизонтальными, так и вертикальными.

По форме бывают обратные клапаны для вентиляции прямоугольные и круглые.

Материал для изготовления обратного клапана

Своими руками обратные клапаны для вентиляции изготавливают из следующих материалов:

Оцинкованной стали малой толщины. Модели с клапанами из оцинковки чаще применяются на производственных предприятиях или в административных зданиях. Прочность и стойкость к агрессивным средам оцинкованной стали, позволяет эксплуатировать обратные клапаны длительное время. Также требования к пожарной безопасности на промышленных предприятиях обуславливают их широкое применение. В бытовых условиях металлические клапаны не практичны, так как срабатывание их сопровождается характерным стуком, да и со временем могут появиться следы ржавчины, что портит внешний вид устройства.
В квартирах лучше устанавливать самому обратный клапан, для вентиляции изготовленный из пластика. Такие клапаны легко подобрать под любой стиль интерьера помещения, так как они имеют эстетичный внешний вид. В системах с естественной вентиляцией клапаны из пластика проявляют хорошую работоспособность, так как являются чувствительными устройствами.
В клапанах комбинированного типа корпус сделан из оцинкованной стали, а створка из пластика. Чувствительность клапана очень высокая, что обуславливает их применение в системах с естественной вентиляцией.

Кроме того, клапаны бывают с подогревом и без него. Клапаны с подогревом устанавливаются на наружную стену. При колебании температуры клапан с подогревом предотвращает обледенение створок.

Стандартные размеры обратных клапанов для вентиляции – 100, 125 или 150 мм.

Параметры выбора обратного клапана

Если решили купить клапан в торговой сети, то нужно ознакомиться с основными характеристиками, которыми необходимо руководствоваться при выборе устройства.

Основные критерии выбора:

Решетка для естественной вентиляции с обратным клапаном должна соответствовать размеру отверстия вентиляционного канала. Лучше подобрать подходящее устройство, чем заниматься подгонкой канала.
Для естественной вентиляции необходимо подбирать обратный клапан с высокой чувствительностью. Если сила тяги невелика, то лучше установить вентилятор.
Размер клапана должен соответствовать параметру вентилятора. Если обратный клапан для вентиляции 100 мм, то и вентилятор должен соответствовать этому размеру.
Необходимо учитывать также температурные условия, ведь некоторые устройства обладают плохой работоспособностью при низких температурах. Такие клапаны устанавливают только внутри помещения.
Если воздуховод имеет прямоугольную форму, то и обратный клапан должен быть прямоугольным.

В случае неправильного подбора оборудования может нарушиться работа вентиляции в помещении или произойти смена направления воздуха.

Пошаговая инструкция изготовления клапана

Сделать обратный клапан для вентиляции своими руками можно изучив аналогичные заводские модели. Следуя инструкции, не сложно изготовить самодельный клапан мембранного типа, который по своим характеристикам не будет уступать промышленным моделям.

Инструкция по самостоятельному изготовлению клапана:

Сначала необходимо сделать пластину, которая будет являться основным элементом клапана, на ней будут устанавливаться створки. Пластина выпиливается по размеру и форме канала вентиляции. Для изготовления пластины можно применять прочный пластик или текстолит толщиной от 3 до 5 мм.
Для соединения с вентилятором и фиксации пластины в канале вытяжной вентиляции, по краям ее просверливаются отверстия. Также сверлятся отверстия в центральной части, чтобы обеспечить свободный пропуск воздушного потока. От количества отверстий будет зависеть способность системы пропускать воздух.
Далее, с помощью уплотнительной прокладки и герметического средства производится крепление пластины в трубе вытяжки. В местах крепления пластины с помощью винтов рекомендуется установить прокладки из мягкого материала или резины, это позволит уменьшить вибрацию и уровень шума в системе вентиляции.
Следующим этапом будет изготовление створок для обратного клапана. Для этого из плотной пленки вырезается кусок, по размерам и форме соответствующий размеру пластины. Пленка приклеивается по краям пластины. Именно из этой пленки в дальнейшем и будут сделаны две створки клапана.
Разрезаем пленку на две равные части, это и будут створки клапана. Разрез необходимо сделать ровным.
Трубу с пластиной и пленкой устанавливаем в вентиляционный канал и крепим с помощью дюбелей.
Производим герметизацию зазоров между трубой вытяжки и стенками вентиляционного канала.

Принцип работы клапана мембранного типа довольно прост:

воздушному потоку в прямом направлении ничего не мешает, так как створки открыты;
при изменении направления тяги створки закрываются, препятствуя проникновению воздуха снаружи, тем самым защищая помещение от посторонних запахов и пыли.

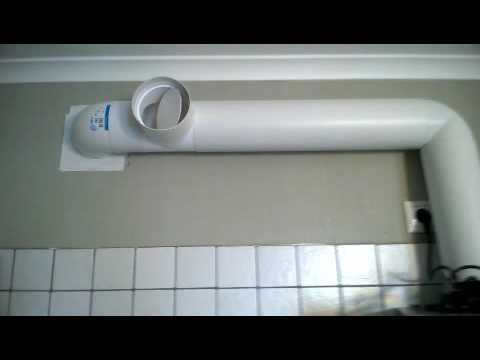

Особенности применения клапанов на кухне

На кухне система дополнительно устраивается система вытяжной вентиляции над плитой. Это позволяет не распространяться загрязненному воздуху по всей площади кухонного помещения.

При включенном вентиляторе система втягивает дым от поверхности плиты. А вот при отключенном питании вентилятора запахи от соседей могут попадать в помещение. Монтаж обратного клапана на вытяжку является обязательным условием сохранения чистоты воздуха в кухне.

Следует помнить, что на кухне существует еще одно отверстие общей вентиляционной системы. Через этот канал загрязненный воздух может поступать обратно в помещение. Поэтому рекомендуется устанавливать обратное устройство и на общей шахте. Клапан типа «бабочка» монтируется на вытяжную вентиляцию от плиты, а на естественную вентиляцию мембранный клапан.

В ванной комнате рекомендуется смонтировать обратный клапан, который не будет пропускать в ванную холодный воздух извне, а также сможет уменьшить влажность помещения, если есть приток воздушных масс от соседей.

Советы специалистов по установке обратного клапана

Смонтировать обратный клапан в системе вентиляции несложно. Для этого не понадобятся специальные инструменты, достаточно лишь перфоратора для сверления отверстий в стене, а также шуруповерта или простой отвертки, чтобы закрутить шурупы.

Всегда проще сделать качественную работу, принимая во внимание советы специалистов по установке и эксплуатации клапана:

Самостоятельный монтаж клапана должен начинаться с определения направления потока воздушных масс. Только после этого действия можно приступать непосредственно к монтированию оборудования.
Чтобы в квартиру через систему вентиляции не смогли проникнуть насекомые, рекомендуется перед монтажом створок приклеить кусок капрона или специальной мелкоячеистой пластиковой сетки. Капрон использовать предпочтительнее, его легче почистить или заменить.
Установка клапана будет произведена более качественно, если подобрать устройство с удобной системой крепления (фланец или хомут).

Для конструкции, устанавливаемой в наружной стене здания, лучше приобрести обратный клапан с электрическим подогревом. Это предотвратит обмерзание створок при низких температурах.
Чтобы избежать заклинивания лопастей от пыли и загрязнения, необходимо периодически очищать створки от налета.

Вентиляция картера двигателя

Применение обратного клапана не ограничивается только системой вентиляции помещения квартиры. Для примера можно рассмотреть действие обратного клапана вентиляции картера, двигателя внутреннего сгорания.

Во время работы двигателя в картер поступают отработавшие газы, а также пары бензина, масла и воды. Скопление таких газов вызывает разрушение металлических деталей двигателя.

Работа системы вентиляции картера использует принцип разрежения. А клапан необходим для регулировки давления картерных газов. Если разрежение незначительное – клапан открыт. При большом разрежении клапан закрывается.

Помните, что обратный клапан не только защищает от проникновения в жилище загрязненного воздуха и пыли, но и сохраняет оптимальный микроклимат в помещении, не позволяя проникнуть в комнату холодному воздуху. Таким образом, можно обеспечить комфорт и отсутствие посторонних запахов.

Как сделать естественную вентиляцию в помещении?

Главная > Информация > Полезная информация > Статьи > Как сделать естественную вентиляцию в помещении?

Чтобы сделать естественную вентиляцию, не требуется много дополнительного оборудования. Но важно на этапе проектирования рассчитать основные параметры помещения, чтобы правильно провести все коммуникации и пользоваться в будущем качественной системой.

Что учитывать при проектировании естественной вентиляции?

Важно учитывать оптимальное количество окон, в которых будут форточки, ведь проветривание в такой системе воздухообмена играет ключевую роль. Если стены сделаны из дышащих материалов, они могут улучшать воздухообмен. Поэтому лучше присмотреться к древесине или другим природным материалам, которые могут пропускать воздух благодаря своей пористой структуре.

Интересно! Если дом сделан из дерева или другого строительного материала, который может «дышать», то принудительная вентиляция в такой ситуации требуется только для кухни и ванной комнаты.

С чего начинать делать вентиляцию?

Сначала создается проект с учетом всех особенностей строения. В результате определяется, сколько воздуха требуется в определенной комнате, чтобы создать там оптимальный воздухообмен. Остается только продумать, будет достаточно окон или же требуется дополнительный монтаж отверстий в стенах. При создании таких отверстий части применяется обратный клапан. Это увеличит комфортность и удобство пользования системой.

Особенно важно правильно сделать естественную вентиляцию для кухни и ванной комнаты. Ведь в этих помещениях условия достаточно сложные, и постоянно будут появляться примеси, посторонние запахи, повышаться влажность. Если воздухообмен налажен плохо, то, в первую очередь, это проявиться в данных комнатах, а далее уже будет заметно по всей квартире.

Распространенные ошибки

Сделать своими руками естественную вентиляцию просто, но нужно учитывать множество строительных моментов. Список возможных ошибок при самостоятельном создании естественной вентиляции:

Неправильное расположение отверстий для проветривания. Часто их делают либо слишком высоко, либо слишком низко.
Нет вентиляции на втором этаже дома. Недостаточно предусмотреть систему воздухообмена только на первом этаже при двухэтажном строении.
Неточности с устройством печной трубы. Важно, чтобы в трубу не поступал холодный воздух с улицы. Отработанный воздух, наоборот, должен выходить из трубы.
Непродуманная система вентиляции в ванной. В замкнутом помещении отсутствие воздухообмена обязательно приведет к появлению плесени, грибков.

Учитывая эти основные моменты и помня об ошибках, которые не стоит допускать, получится сделать качественную естественную вентиляцию. Хороший воздухообмен – залог здоровья и положительного настроя всех жителей квартиры или дома.

27.02.2015 13:26:39 Просмотров: 1400

Следующая статья >

Обратные клапаны NIBCO

NIBCO предлагает полную линейку обратных клапанов для предотвращения обратного потока, включая кольцевой обратный клапан NIBCO с самозакрывающимся диском, горизонтальным поворотом, скользящим диском, бесшумным обратным клапаном и Y-образной формой. Обратные клапаны NIBCO предотвращают обратный поток, автоматически закрываясь, когда поток меняет направление.

Купить Все обратные клапаны NIBCO

Межфланцевые обратные клапаны NIBCO

Межфланцевые обратные клапаны получили свое название благодаря своей тонкой пластине, что позволяет устанавливать их в крайне ограниченном пространстве, где другие типы обратных клапанов не могут использоваться. . Кроме того, небольшой размер клапана позволяет устанавливать его между набором фланцев.

На межфланцевом клапане нет элементов управления. Вместо этого основным компонентом клапана является качающийся диск в центре, который открывается в одном направлении и закрывается, если жидкость течет обратно в другом направлении.

Бесфланцевый обратный клапан маловероятен к засорению, что делает его идеальным для использования в системах, содержащих твердые частицы или мусор. Межфланцевые клапаны могут быть установлены вертикально или горизонтально, если обратное давление, необходимое для посадки обратного клапана, достаточно. Доступны механизмы, помогающие обеспечить вспомогательные клапаны в случае недостаточного противодавления.

Магазин NIBCO KW-900-W-LF Межфланцевые обратные клапаны

Магазин NIBCO W-920-W-LF Межфланцевые обратные клапаны

Поворотные обратные клапаны NIBCO

Поворотные обратные клапаны используют диск и шарнир, которые подвешены сверху устройства с помощью шарнирного штифта. Когда материал проходит через клапан, диск остается параллельным потоку, удерживая клапан открытым. Однако, когда возникает обратный поток, диск движется вниз перпендикулярно потоку материала, что приводит к закрытию клапана.

Поворотные обратные клапаны спроектированы так, чтобы быть самоактивируемыми, что означает, что они пропускают и останавливают поток материалов без вмешательства пользователя. Кроме того, конструкция поворотного обратного клапана обеспечивает полный поток материалов, поскольку формованный корпус клапана имеет форму, позволяющую диску полностью открыться. Это делает поворотные обратные клапаны идеальными, когда требуется полнопроходной клапан.

Доступны две распространенные формы: прямая или Y-образная. Любой из них может быть выгодным, в зависимости от приложения. Хотя поворотные обратные клапаны идеально подходят для некоторых применений, они постепенно выводятся из эксплуатации из-за повторяющихся проблем, таких как турбулентный поток и гидравлический удар.

Магазин NIBCO F-938-31 Поворотные обратные клапаны

Магазин NIBCO T-433-Y Поворотные обратные клапаны

Бесшумные обратные клапаны NIBCO

Бесшумные обратные клапаны представляют собой обновленную конструкцию поворотных обратных клапанов. Диск в клапане удерживается на месте пружиной, которая центрирует движение диска. Это обеспечивает более плавный поток жидкости и быстрое открытие и закрытие без резких движений, вызывающих гидравлический удар. Кроме того, бесшумные обратные клапаны NIBCO снижают уровень шума, обеспечивая бесшумную работу. Бесшумные обратные клапаны могут быть установлены в горизонтальном положении (или вертикальном при движении потока вверх).

Купить бесшумные обратные клапаны NIBCO F-910-B-LF

Купить бесшумные обратные клапаны NIBCO G-920-W-LF

Купить обратные клапаны NIBCO CPVC

Шаровые обратные клапаны Chemtrol True Union от NIBCO остановить поток среды в одном направлении, позволяя течь в противоположном направлении. В результате они обеспечивают минимальную турбулентность и вибрацию, сохраняя при этом заправку насоса. Литая конструкция из ХПВХ с уплотнительным кольцом из EPDM идеально подходит для систем с горячими агрессивными жидкостями, распределения горячей и холодной воды, химической обработки, промышленных гальванических покрытий, линий деионизированной воды, химического дренажа, систем очистки сточных вод и аналогичных применений выше диапазона температур. из ПВХ.

Конструкция «True Union» позволяет снимать клапан и его рабочие компоненты с трубопроводной системы для ремонта или замены. Кроме того, клапан может быть соединен с фланцевыми концевыми соединениями. Термопласты Corzan CPVC Schedule 80 демонстрируют превосходную механическую прочность в широком диапазоне температур, выдающиеся характеристики под землей и превосходные гидравлические характеристики. Обратные клапаны NIBCO Chemtrol Corzan из ХПВХ легкие, простые в установке, не требуют технического обслуживания и не подвержены ржавчине, накипи, ямкам или коррозии.

Купить все обратные клапаны NIBCO из ХПВХ

Запорные обратные клапаны NIBCO

Запорный клапан — это обратный клапан с принудительным управлением для остановки потока независимо от направления потока или давления. Чугунные автоматические угловые запорно-обратные клапаны NIBCO предназначены для паровых систем с котлами, установленными в тандеме. Конструкция с блокировкой подачи пара предотвращает затопление котла за счет автоматического закрытия, когда пар и конденсат начинают скапливаться. Эти клапаны также используются для изоляции котлов в паровой системе. Они имеют фланцевые торцевые соединения для простоты установки и оснащены сменными седлом и диском. Крышка с болтовым креплением делает клапан удобным в обслуживании.

Обратные запорные клапаны NIBCO F-869-B

Обратные запорные клапаны NIBCO F-869-Y

Обратные клапаны с пазами NIBCO

Обратные клапаны с пазами NIBCO обычно используются для противопожарной защиты. Они приводятся в действие пружиной, просверлены и имеют резьбу для отвода капель в виде шара. Они также оснащены заменяемым диском, бронзовым седлом и седлом из EPDM.

Купить обратные клапаны с желобками NIBCO G-997

Купить обратные клапаны с желобками NIBCO G-917-W

Подъемные обратные клапаны NIBCO

Подъемно-обратный клапан представляет собой обратный клапан, в котором диск, иногда называемый подъемным устройством, может подниматься со своего седла за счет более высокого давления жидкости на входе или выше по потоку, чтобы позволить потоку выйти или выйти на сторону. Направляющая удерживает диск в движении по вертикальной линии, чтобы впоследствии клапан мог правильно установиться на место. Когда давление больше не выше, сила тяжести или более высокое давление на выходе заставит диск опуститься на свое седло, закрыв клапан, чтобы остановить обратный поток.

NIBCO Ring Check Линейные подъемные обратные клапаны оснащены уникальным встроенным самозакрывающимся диском с пружинным усилием. Подъемный обратный клапан предотвращает обратный поток, автоматически закрываясь, когда поток меняет направление. Обратный клапан с диском из ПТФЭ рекомендуется для работы с паром. Кольцевые обратные клапаны NIBCO имеют торцевые резьбовые соединения для простоты установки и могут устанавливаться в горизонтальном или вертикальном положениях с движением потока вверх.

Подъемные обратные клапаны NIBCO PF-480-Y

Подъемные обратные клапаны NIBCO T-480-Y

Узнайте больше о других вариантах клапанов, доступных в NIBCO:

Поворотные затворы NIBCO

Задвижки NIBCO

3 CHECK 90 КЛАПАН ВЕНТИЛЯЦИОННЫЙ: НАЗНАЧЕНИЕ, УСТРОЙСТВО, ТИПЫ, И.

Причины возникновения внешнего избыточного давления в системе вентиляции квартиры.

Когда каналы вентшахт выходят не непосредственно на крышу здания, а на технический этаж, то при определенных погодных условиях возможен поступление воздуха с технического этажа в вентиляционные отверстия квартир, расположенных на верхних этажах здания.

Обычно на таких технических этажах обустраивают одну огромную трубу, рассчитанную на всю лестничную клетку. Под трубу устанавливают большой поддон, подключенный к канализации. Если при этом закрыть все остальные проемы, соединяющие технический этаж с внешней средой, возможно, что система вентиляции станет полноценной.

Но, в результате всевозможных перепланировок, связанных со строительством тех. напольные сараи или даже жилые помещения, система вентиляции нарушается. Этому способствуют выламываемые оригинальные или, наоборот, дополнительно устанавливаемые двери.

Кроме того, в многоэтажках по тех. На этаже есть еще одна параллельная система вентиляции; это система дымоудаления. Если двери, ведущие в служебное помещение системы дымоудаления, не герметичны, это также может стать причиной неисправности вентиляции квартиры.

Ну и последнее. Для корректной работы системы пассивной вентиляции требуется, чтобы воздух в квартирах был теплее, чем на тех. этаж, но жарким летом это условие может не выполняться.

Причина проникновения запахов в квартиру — избыточное давление воздуха в помещениях технического этажа. Это давление возникает, когда сильные порывы ветра способны продувать воздух через проемы на техническом этаже, такие как технологические окна, проемы с отсутствующими дверями и т. п. Величина этого давления также зависит от розы ветров, поэтому появление неприятных запахов может быть сезонным.

Я обнаружил это явление сразу после того, как переехал в новую квартиру на последнем этаже шестнадцатиэтажного дома. Кстати, в то время первоначальная схема вентиляции нашего дома еще не была нарушена, но при сильном ветре определенного направления она все же выходила из строя.

Это было 26 лет назад, и тогда я даже не пытался искать готовое решение для устранения этого безобразия. Но, и в последующие годы, во время моих немногочисленных походов по местным строительным магазинам, я ни разу не видел ничего подобного тому, что мне удалось сделать всего за один день.

Воздушный мембранный клапан.

Устройство мембранного клапана (клапана) с функцией принудительного открытия.

1. При самопроизвольном движении воздуха из квартиры в вентиляционную шахту створки клапана открываются под напором воздуха.

2. Когда воздух из вентиляционной шахты начинает поступать в квартиру, заслонки закрываются, а вентиль пломбируется.

3. Для обеспечения проветривания помещения при избыточном давлении в вентиляционной шахте применяется вытяжной вентилятор.

Содержимое:

Для чего нужен обратный клапан?
Типы обратных клапанов для вентиляции
Как выбрать обратный клапан
Рекомендации по установке устройства
Как сделать обратный клапан своими руками

Система вентиляции помещений предназначена для обеспечения притока свежего воздуха, при этом удаляя отходы, неприятный запах и пыль. Часто бывает так, что установленная в многоэтажном доме вентиляция не справляется со своими задачами, и вместо чистого воздуха в квартиру попадают запахи от соседей. Чтобы этого не произошло, рекомендуется установить обратный клапан для вентиляции.

Для чего нужен обратный клапан?

Обратный клапан – это конструкция, в которой лопасти самого клапана, расположенные на оси, будут двигаться таким образом, что поступающий в клапан воздух не будет поступать в квартиру. Воздушные массы в обратном клапане движутся только в одном направлении, и при его резком изменении устройство закрывается, что препятствует попаданию воздуха в помещение.

Основными причинами, по которым следует установить обратный клапан, являются:

Отсутствие приточной вентиляции – он может быть сломан или забит, из-за чего приточный воздух просто не поступает в вентиляцию.
Неправильное расположение выхлопной трубы, в результате попадания воздуха в вентиляцию.
Дом оборудован печным отоплением, и при работе печи увеличивается тяга горения в трубе, что способствует возврату воздуха в вентиляционную трубу.
В одной из квартир многоэтажного дома установлена мощная вытяжка, при работе которой нарушено движение воздушных потоков в других квартирах.
Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Для проверки наличия тяги в вентиляции можно использовать свечу. Внесите зажженную свечу в вентиляцию и откройте окно. Если поток воздуха правильный, то свеча погаснет.

Типы обратных клапанов для вентиляции

Клапаны для вентиляции можно классифицировать по материалу изготовления, чаще всего они изготавливаются из:

Пластик.
Тонко оцинкованная сталь.
Комбинированные материалы — сталь и пластик.

Вариант из пластика часто устанавливают в квартирах, офисах, коттеджах. Такие обратные клапаны имеют привлекательный внешний вид и подходят к любому стилю интерьера. Кроме того, пластиковые клапаны легко справляются с задачами естественной вентиляции. Еще одним их несомненным преимуществом является доступность – пластиковые обратные клапаны являются самыми дешевыми устройствами среди других аналогов.

Модели из оцинкованной стали применяются на промышленных предприятиях или в административных зданиях бытового назначения. Такие клапаны имеют прочную конструкцию, что позволяет им функционировать в системах приточно-вытяжной вентиляции. Кроме того, на предприятиях всегда предъявляются повышенные требования пожарной безопасности, и стальная арматура с этим хорошо справляется.

В зданиях, где имеется естественная вентиляция, хорошо зарекомендовали себя устройства из композиционных материалов. Корпус изделия изготовлен из оцинкованной стали, а лопасти – из пластика. Таким образом, клапан реагирует на малейшее дуновение ветра и обеспечивает естественное дыхание.

В зависимости от исполнения обратные клапаны для вентиляции бывают:

Лепестковый. Они выполнены в виде жесткого клапана, закрепленного на оси, и содержат принцип работы поворотного механизма. С потоком воздушных масс эта заслонка поворачивается, таким образом закрывая или открывая воздухозаборник.
С гравитационной решеткой. Внешне напоминают жалюзи, расположенные вертикально или горизонтально. При включении вытяжки створка открывается и начинает свою работу. Этот тип устанавливается в стены для защиты коммуникаций.
Мембрана. Они выполняют работу по принципу лепестковых клапанов, однако заслонка в таких устройствах намного тоньше, и при дуновении ветра мембрана закрывает решетку, тем самым не давая проникнуть воздуху.
Бабочка. Сходен по строению с клапаном лепесткового типа, однако имеет два лепестка на оси, чем и напоминает известное насекомое. При включении вентиляции лепестки открываются и соответственно при выключении закрываются.

Кроме того, клапаны бывают горизонтального и вертикального типа, с подогревом и без, а также прямоугольные или круглые.

Как выбрать обратный клапан

Выбирая обратный клапан для своей квартиры, необходимо руководствоваться следующими критериями:

Устройство должно быть чувствительным даже к незначительному движению воздуха, поэтому лучше установить вытяжной вентилятор с решеткой. Это будет способствовать нормальной циркуляции воздуха и увеличению тяги.
Технические параметры клапана должны соответствовать приобретаемому вентилятору: мощность последнего должна обеспечивать полное открытие лепестков клапана. Подбирайте диаметр вентиля точно под размер параметров вентилятора.
Обратите внимание на рабочую температуру клапана — некоторые устройства могут работать только при средних температурах.
В зависимости от формы воздуховода выбирается подходящий обратный клапан такой же формы. Это сделано для удобства установки устройства.

Не забывайте, что при неправильном подборе клапана воздух в квартире может нарушиться и полностью изменить свое направление.

Как сделать обратный клапан своими руками

Разобравшись с принципом работы обратного клапана , его легко можно сделать самостоятельно в домашних условиях. Клапан мембранного действия будет самым простым. Потребуется готовая решетка, полимерная пленка средней толщины, клей-герметик, крепеж.

Процесс изготовления состоит из последовательного выполнения алгоритма действий:

Измерьте размеры вентиляционного отверстия и обрежьте решетку так, чтобы ее размер был на 2 см больше самого вентиляционного отверстия.
