А как проверить механизм и понять, что он корректно функционирует? Большинство обратных клапанов сделаны так, чтобы их можно было проверить. Что интересно – возможность самостоятельно проверить – один из пунктов в руководстве пользователя большей части устройств.
Чтобы понять, как функционирует обратный клапан, нужно всего лишь взять и повернуть его рычаг в нужную сторону (как именно, можно найти в инструкции), результатом будет подача воды. Делать подобные проверки нужно периодически, тогда, если и случится поломка, вы сможете вовремя о ней узнать.
Важно! Если производите установку обратного клапана самостоятельно, внимательно изучите инструкцию, там обычно описаны все нюансы монтажа.
В любом случае, перед вводом в эксплуатацию арматуры необходимо обратить внимание на характеристики изделия, а также температуру, давление и направленность рабочей среды, а также не пренебрегать правилами техники безопасности.
Если устройство некорректно работает, требуется:
- Немедленно выяснить причину;
- Понимать, что все части системы нужно проверить, так как они связаны друг с другом;
- Помнить, что обратный клапан стоит недорого и, если причину поломки не определить, то лучше приобрести новый.
Для того, чтобы купить новый обратный клапан, требуется знать модель устройства, или хотя бы рабочее давление, с которым он работает. Это просто узнать – они есть в руководстве пользователя или на самом устройстве.
Причины поломки обратных клапанов
Как у любого механизма, причины неисправности обратных клапанов могут быть разными:
- Если давление воды становится очень высоким, то клапан может начать подтекать;
- Обратные клапаны могут портиться в процессе использования.
- Бывает, в механизм попадает грязь и накипь;
Есть нюанс в установке обратного клапана – следует проверить, чтобы он был установлен вертикально.
Предотвращение поломки и что нужно для этого:
Если Вы обладатель системы с обратным клапаном, то вам нужно будет уметь проверить корректность его работы. Для этого нужны следующие вещи:
- электронный тестер;
- разводной ключ;
- силиконовый шланг;
- набор накидных ключей;
- нож;
- торцевой ключ;
- отвертки.
Распространенные проблемы с обратным клапаном
- Клапан перестает пропускать воду. Причина – в механизме появляется накипь и грязь
- Клапан может подтекать, когда через него течет холодная вода. Это происходит из-за высокого давления
- Вода может течь из-под нижней крышки клапана. Нужно снять крышку и понять, откуда именно течет.

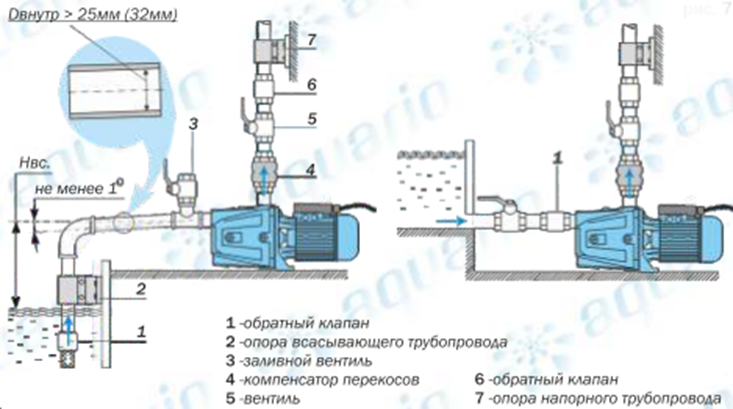

Итак, на что все-таки стоит обратить внимание при установке обратного клапана и как проверить, правильно ли произведен монтаж:
- Ознакомиться с инструкцией и делать только так, как в ней написано.
- Проверить давление воды в механизме;
- Проверить, вертикально ли установлен обратный клапан, так, чтобы стрелка смотрела вверх;
- Перед запуском механизма проверить все взаимосвязанные детали, чтобы исключить ошибку.
- По возможности изолировать механизм таким образом, чтобы грязь не попадала внутрь;
- Вам следует приобрести нужный набор инструментов для корректного монтажа.
Периодически следует менять старый обратный клапан на новый. На этом не стоит экономить, так как работа обратного клапана, который некорректно функционирует, может обойтись очень дорого, вплоть до покупки нового прибора.
Итак, проверка корректности установки обратного клапана является обязательной, ею не следует пренебрегать, так как это может иметь негативные последствия для вас.
Как проверить обратный клапан для воды ● Особенности обратного клапана ➤ UKS GROUP
Муфтовый, фланцевый и межфланцевый обратный клапан воды монтируется на большинстве бытовых и промышленных трубопроводов и скважин. С его помощью можно предотвратить изменение направления движущегося потока — например, при засоре канализации или в системах отопления. Устройство работает под воздействием давления в системе, и перекрывает рабочую среду, если она течет не в нужную сторону.
Арматура предотвращает появление поломок и засоров в магистрали, выравнивает рабочее давление, снижает риск возникновения гидравлических ударов и так далее.
Обратный клапан отличается простотой конструкции и высокой надежностью. Однако оборудование все равно может выйти из строя — например, при скоплении накипи в канализации или в результате резких перепадов давления. В этой статье разберемся, как проверить обратный клапан для воды, чтобы убедиться в его исправности, что для этого понадобиться, и как устранить ту или иную выявленную проблему.
Как проверить обратный клапан для воды
Муфтовый, фланцевый и межфланцевый обратный клапан нуждается в проверке перед установкой. Нужно проверить совпадение технических параметров арматуры с реальными, убедиться в том, что требуемые условия эксплуатации (давление в магистрали, минимальная и максимальная температура) совпадают с применяемыми. Если оборудование используется на крупных промышленных трубопроводах и канализациях, рекомендуется установка специальных сигнальных устройств и изоляции системы.
Не всегда поломка обратного клапана заметна невооруженным глазом. Проверить, что арматура не засорена и работает исправно можно простым способом: продуть или прокачать жидкость в нее в направлении, которое она запирает. Система не должна пропускать воздух илил жидкость даже в малом количестве. Обратное свидетельствует о неисправности клапана. Специалисты также рекомендуют проделать следующие действия:
- С усилием надавить на тарелку обратного клапана. Если шток движется медленно и равномерно, без скачков, посторонних звуков и перекосов — причины беспокоиться нет.
- Проверить седло и диск, уделив внимание месту прилегания обеих частей. Недопустимы зазоры, перекосы, выпирающие элементы — все должно быть подогнано идеально, иначе обратный клапан не будет герметичным на все 100%.
- Проверить уплотнительное кольцо. Оно также отвечает за герметичность, поэтому не должно иметь пропусков, порезов, заусенцев, других повреждений и деформаций.
Признаки, причины поломки обратных клапанов и их решение
Муфтовый, фланцевый и межфланцевый обратный клапан для воды или канализации может поломаться по множеству причин. В таблице ниже разберемся в каждой из них.
| Проблема | Причина неисправности | Способ исправления |
| Обратный клапан пропускает рабочую среду | Повышенное давление в системе | Нормализация давления |
| Обратный клапан не пропускает рабочую среду | Засорение механизма | Очистка обратного клапана от накипи, грязи, механических включений, ржавчины |
| Подтекает из-под нижней крышки | Деформация корпуса | Изучение нижней крышки, ее ремонт или замена |
| Обратный клапан не пропускает рабочую среду | Давление на затворе не совпадает с давлением открытия | Регулировка рабочего параметра |
| Отсутствует проток в обратном клапане | В обратном клапане осталась заглушка или фиксатор затвора | Устранение запорного элемента |
| Обратный клапан пропускает рабочую среду | Повреждено седло и/или затвор инородными частицами | Ремонт, при его невозможности — замена деталей или всего обратного клапана |
| Присутствует посторонний звук | Обратный клапан не подходит по размеру | Установка арматура меньшего диаметра |
| Слышен стук в обратном клапане | Сильная турбулентность движущейся среды/установка возле центробежного насоса/вибрация магистрали | Изменение места установки |
Треснула муфта обратного клапана | Чрезмерная нагрузка из-за подключенных труб Применение лишнего уплотнительного материала или излишнее усилие | Разгрузка корпуса с помощью монтажа дополнительных опор или компенсаторов Изменить усилие монтажа клапанов |
Что нужно, чтобы проверить обратный клапан
Для того, чтобы проверить, работает или не работает обратный клапан для воды или канализации, могут пригодиться такие инструменты:
- цифровой многофункциональный тестер;
- ключи, в особенности — разводной и торцевой;
- тонкий шланг из плотной резины или силикона;
- накидные ключи разных диаметров;
- тонкий, длинный и острый нож;
- крестовые, плоские, звездчатые отвертки.
Это базовый набор инструментов, необходимый, чтобы проверить исправность бытовых обратных клапанов для воды. Если речь идет о крупногабаритной арматуре, установленной на промышленных трубопроводах, скважинах и канализациях, может понадобиться больший набор подручных средств — например, шуруповерт или производственный манометр. В сложных случаях не обойтись без помощи специалистов, на которой не стоит экономить.
Обратный клапан неисправен: что делать?
В случае выявления некорректной работы обратного клапана для воды или канализации необходимо:
- Понять, в чем заключается проблема. Их может быть несколько одновременно — например, система пропускает воду, не работает затвор или слышен посторонний стук.
- Установить причину поломки. Для этого нужно внимательно проверить обратный клапан, в особенности — проблемные участки. Стоит воспользоваться рекомендациями из таблицы, представленной выше.
- Проверить, что поломка есть только в одном месте. Все элементы арматуры связаны между собой, поэтому деформация или засор одной части могут привести к проблемам в другой.
- Проверить целесообразность ремонта. Например, в случае сильного повреждения седла или затвора легче (зачастую — даже дешевле) купить новый обратный клапан, чем пытаться его отремонтировать.
- Провести ремонт или купить другую арматуру. Если самостоятельно проверить и исправить неполадку не выходит, можно обратиться к мастерам. При покупке нового обратного клапана нужно отталкиваться от технических параметров предыдущего, которые можно найти в сопроводительной документации или маркировке на корпусе.
В заключение
Обратный клапан для воды или канализации редко выходит из строя. Самые частые причины поломки — загрязнение отдельных деталей, повышение давления в трубопроводной системе и деформация нижней крышки.
В большинстве случаев обратный клапан можно проверить и отремонтировать, но это не всегда выгодно: например, бытовую арматуру легче, быстрее и выгоднее заменить новой. Закрывать глаза на поломку изделия нельзя: это может привести не только к окончательному износу самого обратного клапана, но и к серьезным повреждениям и нарушениям в работе трубопроводной системы или скважины.
Основы обратного клапана насосной станции
Обратные клапаны являются важным компонентом любой конструкции подъемной станции. Без обратных клапанов насосы и мокрый колодец подъемной станции могут быть повреждены обратным потоком. Противоток возникает, когда перестают работать насосы подъемной станции и вода в нагнетательном и нагнетательном трубопроводах стекает обратно в мокрый колодец. Практически в каждом случае обратный поток создает высокое гидравлическое давление, на которое насосы и обводненные скважины не рассчитаны. Решение — обратный клапан. Это простое устройство доступно в нескольких моделях и конфигурациях, и каждая разновидность может повлиять на конструкцию и стоимость системы подъемной станции.
Наиболее распространенными клапанами, указанными Romtec Utilities, являются шаровые обратные клапаны, поворотные обратные клапаны и утконосые клапаны, но в некоторых случаях требуются клапаны, такие как запорные обратные клапаны, подъемные обратные клапаны, шаровые обратные клапаны и дисковые обратные клапаны. У каждого типа клапана есть качества, которые лучше или предпочтительнее другого типа, но, как правило, самыми важными факторами при выборе обратного клапана являются наличие других клапанов или расходомеров, размер трубопровода и величина противодавления в силовой магистрали. . Эти аспекты конструкции подъемной станции, в свою очередь, влияют на конфигурацию обратного клапана в насосной системе.
Если в системе требуются рабочие клапаны, расходомеры или порты доступа, в наиболее экономичной конфигурации обратные клапаны будут размещены в клапане или счетчике вместе с другими компонентами. Эта конфигурация также обеспечивает наибольшую гибкость при выборе типа клапана.
Некоторые типы клапанов могут эффективно работать только в горизонтальном положении, как устроено типовое хранилище клапанов.
Если нет рабочих клапанов или других компонентов, обратные клапаны могут быть расположены внутри мокрого колодца в нагнетательном трубопроводе. Этот подход требует меньше времени и денег, чем хранилище с клапаном, но тип обратного клапана должен иметь возможность работать в вертикальном положении. Обратные клапаны обычно не могут быть расположены внутри мокрого колодца в сценариях, где диаметр выпускного трубопровода превышает 10 дюймов, из-за ограниченного количества доступного пространства.
Обратные клапаны также могут быть расположены в выпускных патрубках в мокром колодце. В этих типах отводов обычно используются шаровые обратные клапаны. Как правило, эти типы обратных клапанов используются в небольших системах, поскольку колена расположены на дне мокрого колодца. Даже в системе, включающей клапан или измерительную камеру, этот тип обратного клапана можно использовать для уменьшения размера камеры.
Обратные клапаны улучшают долгосрочную функциональность системы подъемной станции. Предоставление широкого спектра типов и конфигураций обратных клапанов в конструкции подъемной станции дает клиентам Romtec Utilities передовые методы защиты компонентов подъемной станции экономичным способом. Подробнее о сборке клапана можно прочитать здесь.
Как правильно выбрать обратный клапан
Опубликовано Опубликовано в Статьи
Недавнее увеличение смывных неразлагаемых предметов может означать серьезные проблемы, но использование правильных клапанов поможет
Выбор подходящего обратного клапана для сточных вод не так прост, как раньше, учитывая количество и тип современного мусора, проходящего через него.
трубопроводов сточных вод неуклонно растет и меняется.
В связи с более широким использованием чистящих полотенец и салфеток, изготовленных из тканей и пластиковых смол, операторы очистных сооружений во всем мире сталкиваются со все большими трудностями и проблемами с обслуживанием насосов и систем трубопроводов
. Эти куски ткани свисают и застревают в зонах ограничений в системе трубопроводов, вызывая закупорку из-за скопления материала позади них. Это часто называют связыванием, и это снижает производительность системы. Время и оборудование, необходимые для удаления больших засоров, могут быть значительными, что приводит к высоким затратам на ремонт. Предотвращение попадания в систему лучше всего путем предотвращения попадания в систему таких материалов, как несмываемые салфетки или другие нераспадающиеся материалы. Однако контролировать то, что сбрасывает публика, — невыполнимая задача. Что вы можете сделать, так это построить свою систему так, чтобы ограничить потенциальные проблемы, используя компоненты, которые обеспечивают максимальный поток при меньшем обслуживании системы.
Обратные клапаны являются необходимой частью любой насосной системы для предотвращения обратного потока и защиты насоса и системы от разрушительных скачков давления и гидравлического удара, но они также могут быть обычными точками обслуживания и ограничениями в зависимости от стиля. Поворотные обратные клапаны обычно используются в системах сточных вод и могут создавать застревание из-за их внутренних компонентов, которые имеют шарнирный диск, который откидывается от седла, чтобы пропустить поток в одном направлении, но блокирует обратный поток, откидываясь назад на седло клапана, когда поток останавливается. . Когда материалы, которые не разрушаются, попадают на внутренние компоненты, это может не только создавать большие засоры, но и препятствовать полному закрытию клапана и его надлежащему функционированию, что приводит к скачкам воды и ударам.
Вместо использования требовательных к заклиниванию поворотных обратных клапанов в системах сточных вод, где ожидается появление современного мусора, рассмотрите возможность использования шаровых обратных клапанов .
Шаровые обратные клапаны, подобные тем, что разработаны и изготовлены компанией Flomatic, представляют собой самоочищающиеся клапаны, предотвращающие образование тросов и не имеющие острых краев или точек зацепления, что предотвращает засорение несмываемыми салфетками и другим мусором. Они десятилетиями зарекомендовали себя на станциях подъема сточных вод благодаря простой и надежной конструкции, единственной движущейся частью которой является вулканизированный металлический шар.
При движении жидкости по трубопроводу шар выталкивается из седла и устремляется в отдельную полость корпуса клапана (рис. 1). Когда поток останавливается или реверсируется, шар катится обратно под действием силы тяжести в седло, создавая непроницаемое для жидкости уплотнение (рис. 2). Шар сам по себе является плавучим, что значительно снижает трение и улучшает качество
Простая конструкция шара в седле создает гладкую внутреннюю часть клапана, поэтому частицы и мусор могут проходить через клапан, не застревая.
