Обратный клапан: разновидности и применение..
Назначение обратного клапана в водопроводной системе заключается в предотвращении оттока жидкости в обратном направлении, тем самым удерживая давление в трубах. Запорную арматуру устанавливают как в системах водоснабжения частных строений, так и в централизованных магистралях многоквартирных домов. В частных домостроениях клапан монтируют таким образом, чтобы при отключении насоса он удерживал воду во всасывающем патрубке. Нередко подобная запорная арматура уже входит в состав насосного оборудования. В зависимости от протяженности и конфигурации водопровода, система может оснащаться дополнительными обратными клапанами.
В квартирах и домах с центральным водоснабжением обратный клапан помещают перед счетчиком. Здесь его назначением становится предотвращение «отматывания» измерительного прибора в обратную сторону. В этом случае клапан не влияет на работоспособность системы, но обязателен для установки.
Обратные клапаны используют и в частных отопительных системах с целью остановки обратного оттока теплоносителя в контуре, а также при обвязке бойлера.
Конструкция запорной арматуры достаточно простая и состоит из корпуса, внутри которого расположено седло и запорный элемент. Когда жидкость поступает в нужном направлении, она сдвигает запорный элемент от выступов седла, тем самым свободно продолжая движение по трубам. Как только направление потока меняется в обратную сторону, давление воды прижимает элемент к выступам, блокируя ее передвижение.
Различаются обратные клапаны по типу запорного элемента, который бывает:
— шаровый;
— тарельчатый;
— дисковый;
— лепестковый (двухстворчатый).
В шаровом клапане запорный элемент имеет круглую форму и находится в свободном движении. При обратном оттоке шар прижимается к узкой части арматуры, перекрывая путь воде. При этом элемент не всегда полотно прилегает к выступам седла, по этой причине такой тип клапана используется нечасто.
Тарельчатый формат обратного клапана бывает поворотным и подъемным.
В первом случае действие запорного элемента при обратном движении жидкости будет аналогично шаровым моделям. При подъемном варианте проход воды перекрывается за счет движения пружины, которой оснащен запорный шток.

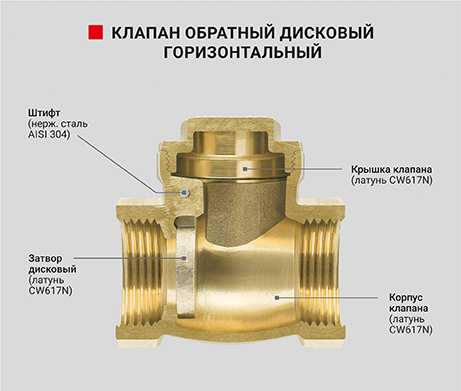

В частных и централизованных системах водоснабжения обычно применяют дисковые обратные клапаны. Такая арматура имеет небольшие размеры, при этом достаточно эффективна и надежна. К запорному диску прикреплена пружина, которая отжимается и освобождает проход при правильном потоке воды, и прижимает диск к отверстию, блокирую движение жидкости в случае оттока.
Лепестковый (двухстворчатый) обратный клапан оказывает наименьшее гидравлическое сопротивление, что может быть особенно важным в системах с протяженной всасывающей линией. Запорный элемент представляет собой две половины диска (лепестки), закрепленные на оси. С помощью пружин лепестки удерживаются в закрытом состоянии, а после поступления потока отжимаются пропуская жидкость. При остановке движения воды запорный элемент надежно закрывается, тем самым предотвращая ее отток.
Обратные клапаны изготавливают из латуни, нержавеющей стали и пластика. Каждая разновидность имеет свои преимущества и недостатки. Модели из стали и латуни более долговечные, но могут заклинивать из-за попадания твердых частиц. Часто в таких случаях приходится полностью менять запорный элемент.
Пластиковые клапаны быстрее изнашиваются, но при этом они не заклинивают. Многие производители насосных станций используют запорное устройство именно из пластика, срок службы которых достигает 8 лет. Кроме того, в водопроводных системах из ПНД и ПВД рекомендуется использовать именно пластиковую запорную арматуру. Ведь для установки латунных или стальных клапанов понадобятся переходники, а чем больше соединений в системе, тем выше риски протечек.
Вне зависимости от того, из какого материала изготовлен обратный клапан, каждый из них имеет маркировку. В ней указываются следующие параметры изделия:
— тип;
— условный проход;
— условное давление;
— ГОСТ.
Вопрос с типом клапана мы выяснили в начале статьи. Условный проход подбирается аналогичный другим частям трубопровода. То есть, трубы или иные элементы системы, к которым будет присоединяться клапан, должны иметь единый условный проход. Данный параметр обычно обозначается DN или ДУ.
Условное давление является параметром, обозначающим уровень давление в системе, при котором арматура сохраняет работоспособность. Необходимо выбирать обратные клапаны с условным давление не ниже рабочего давления в водопроводе. Эту характеристику можно узнать в управляющей организации при централизованной магистрали или с помощью манометра при индивидуальном водоснабжении в частном строении.
В России при изготовлении запорной арматуры применяется ГОСТ 27477-87. Но так как на сантехническом рынке представлена не только отечественная продукция, то этот стандарт не всегда актуален.
Подобрать надежный обратный клапан несложно. Достаточно заранее определиться с разновидностью арматуры и ее характеристиками, основываясь на параметры водопроводной системы.
В разделе «фильтры и обратные клапаны» можно выбрать оптимальный вариант изделий для систем водоснабжения и отопления любого типа.
Клапан обратный подъёмный
Обратные клапаны подъёмного типа – защитная трубопроводная арматура. Их основное назначение заключается в том, чтобы не допускать изменений направления потоков рабочих сред в различных технологических системах. Указанные защитные элементы трубопроводной арматуры пропускают рабочие среды только в одном направлении, противодействуя их движению в противоположном. Всё это происходит в автоматическом режиме.
Обратные клапаны используются для защиты различного оборудования, трубопроводов, насосов и сосудов, работающих под давлением, тем самым обеспечивается существенное продление срока службы последних. Помимо этого, использование обратной арматуры способствует ограничению протечек рабочих сред из технологических систем при разрушении тех или иных участков последних.
Конструкция обратного клапана и материалы, из которых он изготавливается
Клапан обратный подъёмный состоит из нескольких частей, так, речь идёт о (об):
- корпусе;
- золотнике – так называется подвижный исполнительный орган, в состав которого, в свою очередь, входят: толкатель, золотниковые тарелки и зажатая между ними эластичная прокладка;
- пружинах – исключение составляют подъёмные устройства гравитационного типа;
- уплотнительной прокладке.
Для изготовления корпусов используют различные материалы, их перечень представлен:
- латунью;
- титаном;
- бронзой;
- разными видами сталей: высокотемпературными ферритными, аустенитными, легированными, нержавеющими, жаропрочными;
- чугунами.
Помимо этого, корпуса обозначенных клапанов изготавливают из различных неметаллических материалов.
Для обеспечения герметичности обратных клапанов на их сёдла наносятся специальные уплотнительные поверхности, для чего используют:
- резину;
- пластмассу;
- специальные наплавки, для изготовления которых применяют коррозионностойкие стали либо другие твёрдые сплавы.
Сфера применения клапанов обратных подъёмных
Защитная обратная арматура нашла широкая применение в различных сферах, так, к примеру, её устанавливают:
- в многоквартирных домах на входах в квартиры систем холодного и горячего водоснабжения;
- после водомеров для того, чтобы защитить их от возможных гидроударов;
- перед насосными станциями в системах индивидуального водоснабжения для недопущения утечек воды из водопроводов;
- на концах водозаборных шлангов при опущении их в колодцы либо скважины, или после погружных насосов, чтобы не допустить стекание воды при остановке последних;
- на входах газовых и электрических водонагревателей для того, чтобы нагревшаяся, а, соответственно, расширившаяся вода не попадала в холодные магистрали;
- в обвязках такого оборудования, как насосы, конденсатоотводчики, котлы и т. п..
п..Критерии выбора обратных клапанов подъёмного типа
При выборе обратного клапана следует ориентироваться на ряд определённых критериев.
- Назначение. Важно, чтобы тип обратной арматуры строго соответствовал своему назначению. Так, к примеру, выбирая обратный клапан гравитационного типа, следует учитывать, что он устанавливается таким образом, чтобы плоскости хода штока и поверхности земли были строго перпендикулярны друг другу.
- Способ присоединения. В этом отношении важно выбирать обсуждаемую арматуру в момент проектирования разъёмов, к которым планируется её присоединять. Это позволит избежать использование лишних переходников. Так, к примеру, выбирая обратные клапаны для бытовых систем, обычно отдают предпочтение муфтовым соединениям.
- Размер. Очевидно, что диаметры арматуры и трубопроводов должно точно соответствовать друг другу. В противном случае придётся использовать переходники, что влечёт за собой снижение надёжности конструкции и создание повышенного сопротивления потокам рабочих сред.
- Материал. Для трубопроводов, транспортирующих горячие жидкости, идеально походит арматура из латуни и «нержавейки», в то время как полипропиленовые клапаны прослужат в таких условиях гораздо меньше времени.
Желаете купить клапаны обратные подъёмные, оптимально сочетающие высокое качество и надёжность с выгодными ценами, – обращайтесь в компанию ООО «МИК». Гибкая система скидок и оперативная доставка по всей России и странам СНГ вам гарантированы!
Роль обратных клапанов в водопроводах
- 01 Что такое обратные клапаны?
- 02 Применение обратных клапанов
- 03 Как работают обратные клапаны?
- 04 Типы обратных клапанов
- 05 Критерии выбора обратного клапана
Что такое обратные клапаны?
Обратные клапаны — это устройства для контроля жидкости, которые ограничивают поток среды в системе трубопроводов в одном направлении.
Эта широко определенная функция обратного клапана играет разные роли в различных отраслях промышленности. Обратные клапаны, также известные как обратные клапаны, односторонние клапаны или устройства предотвращения обратного потока, предотвращают обратный поток проточной среды вверх по течению.
Применение обратных клапанов
Ниже приведены некоторые области применения обратных клапанов:
Защита вышестоящего оборудования
Обратный поток может легко повредить расходомеры, компрессоры, фильтры, насосы и другие устройства, предназначенные для однонаправленного потока. Гидравлический удар – еще одно потенциально опасное явление. Обратные клапаны могут помочь уменьшить эффект гидравлических ударов, особенно когда клапан оснащен демпфером конечной ступени.
Предотвращение загрязнения или смешивания среды
Предотвращая обратный поток, обратные клапаны предотвращают смешивание различных сред между двумя резервуарами.
Например, на водоочистных сооружениях обратные клапаны предотвращают попадание очищенной воды обратно в резервуар с неочищенной водой.
Предотвращение дренажа
Когда среда перекачивается из всасывающего резервуара в нагнетательный резервуар, при остановке насоса высока вероятность возникновения обратного потока. Для предотвращения этого используются обратные клапаны. Тип клапана, обычно используемый для этого, является донным клапаном.
Как работают обратные клапаны?
Обратный клапан состоит из двух портов — впускного и выпускного — и запорно-запорного механизма. Уникальная характеристика обратных клапанов, которая отличает их от других типов клапанов, таких как шаровые и дисковые затворы, заключается в том, что, в отличие от этих клапанов, для работы которых требуется какая-либо форма приведения в действие, обратные клапаны являются самодействующими. Обратные клапаны работают автоматически, полагаясь на перепад давления для управления.
В положении по умолчанию обратные клапаны закрыты. Когда среда поступает из впускного отверстия, ее давление открывает закрывающий механизм. Когда давление на входе падает ниже давления на выходе из-за перекрытия потока или когда давление на стороне выхода по какой-либо причине возрастает, запорный механизм немедленно закрывает клапан.
Запорный механизм обратных клапанов обычно удерживается на месте сжатой пружиной, противовесом или силой тяжести. Чтобы клапан открылся, среда должна преодолеть силу пружины или закрывающего механизма.
Обратные клапаны не работают только на основе перепада давления. Если бы это было так, струйки было бы достаточно, чтобы открыть клапан. Следовательно, для открытия обратного клапана требуется определенное минимальное давление. Это известно как давление открытия. Давление срабатывания обратного клапана — это заданное минимальное давление на входе, необходимое для открытия обратного клапана, достаточное для обнаружения потока.
Поворотный обратный клапан
Типы обратных клапанов
Различные типы обратных клапанов классифицируются по различным характеристикам, таким как конструкция, режим работы, материал клапана и размер, при этом наиболее популярной характеристикой для классификации обратных клапанов является конструкция/конструкция.

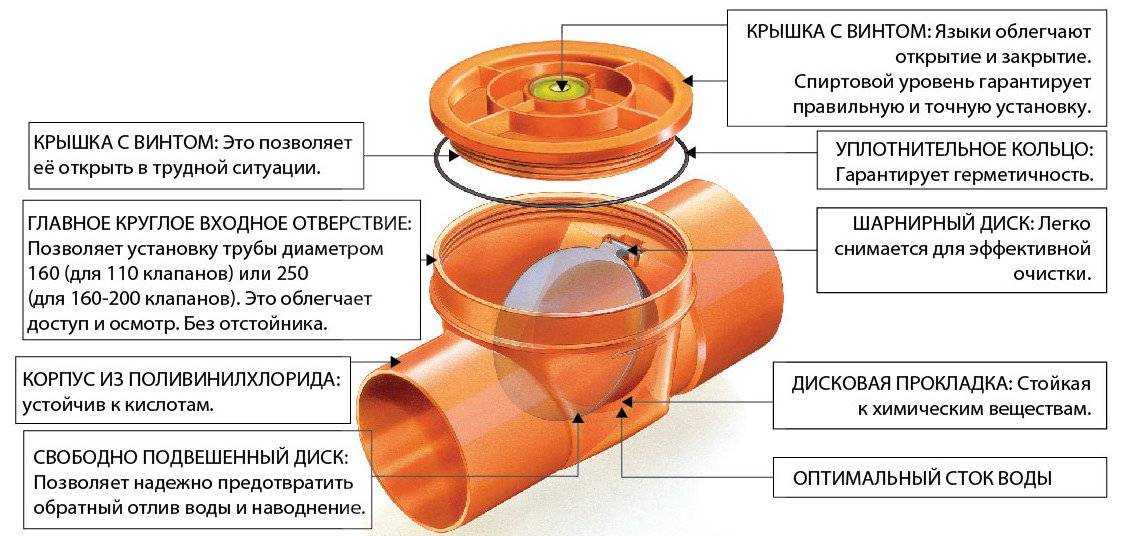

Поворотные обратные клапаны
Поворотный обратный клапан состоит из диска, шарнирно прикрепленного одним краем к корпусу клапана. Когда жидкость поступает в клапан под достаточным давлением, она открывает диск, открывая поток. Диск отключается, когда есть обратный поток или когда давление на входе становится недостаточным. Эти клапаны подходят в качестве обратных клапанов для воды и широко используются в системах распределения воды.
Эти клапаны имеют диск с двойным эксцентриситетом и обычно предназначены для установки между двумя фланцами. Они подходят для потока большого диаметра и требуют относительно высокого давления для открытия. Обратные клапаны с наклонным диском не подходят в качестве обратных клапанов для сточных вод, поскольку мусор может застрять в частях клапана, которые находятся на пути потока.
Обратный клапан с наклонным седлом
Шаровые обратные клапаны Шаровые обратные клапаны оснащены шаром в качестве закрывающего механизма. Давление притока поднимает шар со своего места в специальную камеру. Когда давление на входе падает, шар возвращается на свое место, перекрывая поток и предотвращая обратный поток. Шаровой обратный клапан отлично работает в качестве обратного клапана для сточных вод, потому что закрывающий механизм не мешает потоку в открытом положении.
Донные клапаны обычно используются в водонапорных линиях для предотвращения слива воды в случае остановки насоса. Они устанавливаются на всасывающей линии насоса и обычно имеют сетку, которая отфильтровывает мусор из резервуара. Эта особенность делает донный клапан подходящим обратным клапаном для насосов. Так как этот тип клапана работает под действием силы тяжести, установка должна быть вертикальной в трубопроводе.
Эти клапаны закрываются с помощью пружины. Осевые бесшумные обратные клапаны представляют собой быстро закрывающиеся клапаны и предотвращают вращение насосов в обратном направлении при возникновении обратного потока, так как это может привести к повреждению насоса.
Шаровой обратный клапан
Критерии выбора обратного клапана
Обратные клапаны необходимы для обеспечения безопасности оборудования трубопроводных систем. Они практичны, просты в установке, экономичны и могут использоваться в различных приложениях и условиях работы. Однако все эти преимущества будут недоступны, если для применения будет выбран неправильный обратный клапан. Правильный выбор также имеет решающее значение для экономии средств. Перед выбором обратного клапана необходимо учитывать следующие факторы.
- Применение
Обратный клапан может использоваться в качестве обратного клапана для сточных вод или сточных вод, химического обратного клапана или обратного клапана для воды, среди прочего.
- Давление открытия или минимальное рабочее давление
Крайне важно установить обратный клапан соответствующего размера с соответствующим давлением открытия. Если давление срабатывания клапана слишком велико, протекающая среда может не открыть его. С другой стороны, обратный клапан не будет работать, если давление срабатывания недостаточно.
- Размер
Доступны клапаны различных размеров. Разумеется, размер выбранного обратного клапана должен соответствовать размерам труб и другого сопутствующего оборудования.
Осевой бесшумный обратный клапан
- Ориентация
Обратные клапаны предназначены для вертикальной или горизонтальной установки и не могут быть установлены в ориентации, отличной от предусмотренной. Прежде чем выбрать клапан, обратите внимание на установку, которая требуется для вашей системы трубопроводов.
- Материал
Материал обратного клапана, как корпуса клапана, так и седла, должен быть совместим с протекающей средой. Обратные клапаны могут быть изготовлены из ковкого чугуна, нержавеющей стали, латуни, полипропилена, поливинилхлорида и т. д., и совместимость материалов имеет жизненно важное значение. Обратные клапаны Hawle изготовлены из ковкого чугуна и имеют сертифицированное GSK высококачественное эпоксидное покрытие, обеспечивающее коррозионную стойкость.
Условия эксплуатации (температура, давление, влажность и т. д.)
Различные конструкции и материалы обратных клапанов предназначены для различных уровней рабочего давления, температуры и скорости потока. Тщательное рассмотрение этих факторов имеет решающее значение для выбора правильного типа клапана.
- Затраты
Перед выбором обратного клапана необходимо учитывать первоначальную покупку, сборку, техническое обслуживание и эксплуатационные расходы. Стоимость обычно является важным фактором, стоящим сразу после качества и функциональности. Обратите внимание, однако, что низкие затраты на покупку могут привести к высоким затратам на эксплуатацию/обслуживание. Также дешевый обратный клапан, не справляющийся со своими обязанностями, может стать причиной серьезных проблем на насосной станции.Для некоторых обратных клапанов может потребоваться дорогостоящая модификация трубопровода, что увеличивает затраты на сборку. Что касается затрат на техническое обслуживание, чем сложнее клапан, тем дороже будет его обслуживание и ремонт. Некоторые сложные решения требуют профессиональной помощи поставщика. Профессиональная техническая поддержка Hawle всегда готова помочь в решении любых проблем, с которыми вы можете столкнуться.
Прежде чем выбрать клапан, обратите внимание на установку, которая требуется для вашей системы трубопроводов.
Стоимость обычно является важным фактором, стоящим сразу после качества и функциональности. Обратите внимание, однако, что низкие затраты на покупку могут привести к высоким затратам на эксплуатацию/обслуживание. Также дешевый обратный клапан, не справляющийся со своими обязанностями, может стать причиной серьезных проблем на насосной станции. Hawle и Özkan производят обратные клапаны высочайшего качества, соответствующие строгим стандартам международных сертификационных агентств. На наши обратные клапаны для воды предоставляется 10-летняя гарантия, а на их аналоги для сточных вод — 5-летняя гарантия.
В каталог
Вопросы? Связаться!
Вам нужен обратный клапан для водопроводной сети? Поговорите с нашими опытными специалистами, чтобы убедиться, что вы покупаете правильный.
Более
Вам также могут понравиться следующие статьи
задвижки
Для чего используется задвижка: руководство по водоснабжению
поворотные затворы
Что такое поворотный затвор и где он используется в водоснабжении?
воздушные клапаны
Воздух в водопроводных трубах: что такое воздушный клапан и как он работает?
Умная вода
Цифровизация водоканалов: пора двигаться
Показать все статьи
Для чего используется поворотный обратный клапан?
Поворотные обратные клапаны имеют множество применений, от канализационных систем и очистки сточных вод до пожаротушения, электростанций и различных предметов домашнего обихода.
Одним из наиболее известных примеров этого типа клапана является поворотный обратный клапан, который позволяет воде попадать в бачок унитаза, блокируя обратный поток.
Поворотный обратный клапан представляет собой простое устройство, предназначенное для одностороннего потока жидкости или газа. У него есть диск, который качается на шарнире, открываясь, позволяя жидкости втекать, а затем закрываясь, чтобы предотвратить обратный поток. Поворотные обратные клапаны разработаны в различных размерах с различными характеристиками для конкретных типов применения. Есть также некоторые небольшие вариации конструкции качелей, которые лучше подходят для конкретных ситуаций.
Как работает обратный клапан? Поворотные обратные клапаны относятся к наиболее распространенным типам обратных клапанов и часто используются для управления высоким горизонтальным потоком. Давление жидкости открывает диск, пропуская воду или газ. После прекращения потока диск возвращается в закрытое положение, упираясь в седло клапана и предотвращая обратный поток.
Давление любого обратного потока также служит для закрытия диска.
Поворотные обратные клапаны, изготовленные из металла или ПВХ, лучше всего подходят для труб, в которые поступает постоянный поток жидкости. Повторяющиеся случаи внезапных изменений давления могут повредить поворотные обратные клапаны и привести к утечке (называемой протеканием), поскольку клапан не может правильно прилегать к седлу.
Поворотные обратные клапаны служат простым решением во многих отраслях промышленности. Вот некоторые примеры:
- Электростанции . Вариант стандартного поворотного обратного клапана, бесшумные обратные клапаны, также называемые пружинными обратными клапанами, используют пружину, чтобы помочь клапану закрываться с большим контролем. Бесшумные обратные клапаны часто используются в системах управления потоками в секторе производства электроэнергии, например, в градирнях. Следует отметить, что для открытия клапана против пружины также требуется большее давление, поэтому пружинные обратные клапаны лучше всего подходят для приложений с высоким давлением.
- Транспортировка природного газа . Поворотные обратные клапаны помогают предотвратить неправильный поток газа, который может привести к опасным утечкам или возгоранию. Эти клапаны широко используются в газопроводах, коммерческих и бытовых газовых счетчиках, газовых компрессорах и т. д.
- Заводы по переработке нефти и газа. Нефтеперерабатывающие заводы часто используют специально разработанные безхлопковые обратные клапаны для смягчения гидравлического удара — волны давления, создаваемой в системе запорным клапаном.
- Горизонтальные водоводы. Поворотные обратные клапаны идеально подходят для работы с большими объемами жидкости при постоянном давлении. Это наиболее распространенный клапан, используемый для очистки сточных вод и перекачки воды.
- Индивидуальные решения . Каждая система уникальна, и иногда для конкретных приложений требуется уникальная модификация или полностью оригинальный дизайн для решения сложной проблемы потока.
