Клапан обратный круглый — СтройВент
Ниппельное исполнение
Назначение
Обратные клапаны круглого сечения в ниппельном исполнении применяются в системах крышной или канальной вентиляции. Они служат для того, чтобы предотвратить движение воздушного потока в обратном направлении. Их принцип работы аналогичен клапанам типа КО. Отличаются, в основном, лишь конструкцией лепестков (лопаток), которые, за характерные движения, получили название «бабочка».
Устройство
Механизм КОБ смонтирован в корпусе из черной или оцинкованной стали. Лепестки сделаны из алюминия. Патрубки для подключения к воздуховодам представляют собой ниппельное соединение. Для обеспечения герметичности закрытого клапана предусмотрена специальная прокладка.
Маркировка:
КОБ 160 – н – оц
КО – обратный клапан круглый
Б – тип «бабочка»
160 – размер в мм
Н – вид исполнения (ниппельное)
ОЦ – материал (ОЦ — оцинкованная сталь, Ч – черная сталь, О/Н – базовый вариант)
Фланцевое исполнение
Назначение
Круглые обратные клапаны во фланцевом исполнении служат для тех же целей, что и ниппельные – для обеспечения движения воздуха только в заданном направлении.
Они также монтируются в крышных или канальных вентиляционных системах. Конструкция рабочих органов (лепестков) идентична описанным выше.
Устройство
Материалы, из которых сделан корпус фланцевого обратного клапана, аналогичен ниппельному. Единственное отличие заключается в том, что патрубки для подключения к воздуховодам имеют вид фланцевого соединения.
Маркировка:
КОБ 160 – к – оц
КО – обратный клапан круглый
Б – тип «бабочка»
160 – размер в мм
К – вид исполнения (фланцевое)
ОЦ – материал (ОЦ — оцинкованная сталь, Ч – черная сталь, О/Н – базовый вариант)
Примечание:
Для систем с вентиляторами ВКМ-2,25 подбирается КОБ-160. При наличии вентиляторов ВКМ-2,8 или ВКМ-3,1 ставится КОБ-250.
| Клапан обратный круглый КО (оц.сталь, фланец) | Клапан обратный круглый КО-В (взрывозащищенный, оц.сталь, фланец) |
|---|---|
| Наименование | |
| Размер, мм | |
| KО ф 355-к-оц | КО ф. 100-к-оц-В |
| KО ф 400-к-оц | КО ф.125-к-оц-В |
| KО ф 450-к-оц | КО ф.160-к-оц-В |
| KО ф 500-к-оц | КО ф.200-к-оц-В |
| KО ф 560-к-оц | КО ф.250-к-оц-В |
| KО ф 630-к-оц | КО ф.315-к-оц-В |
| KО ф 710-к-оц | КО ф.355-к-оц-В |
| KО ф 800-к-оц | КО ф.400-к-оц-В |
| KО ф 900-к-оц | КО ф.450-к-оц-В |
| KО ф1000-к-оц | КО ф.500-к-оц-В |
| KО ф1120-к-оц | КО ф.560-к-оц-В |
| KО ф1250-к-оц | КО ф.630-к-оц-В |
| КО ф.710-к-оц-В | |
| КО ф.800-к-оц-В | |
| КО ф.900-к-оц-В | |
| КО ф.1000-к-оц-В | |
| КО ф.1120-к-оц-В | |
| КО ф.1250-к-оц-В | |
Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону +7 (812) 602-60-80 или отправляйте заявку на e-mail post@stroyvent-spb.
ru.
Сделать заказ
Загрузить файл
Отправляя сообщение вы принимаете политику конфиденциальности и даете согласие на обработку персональных данных

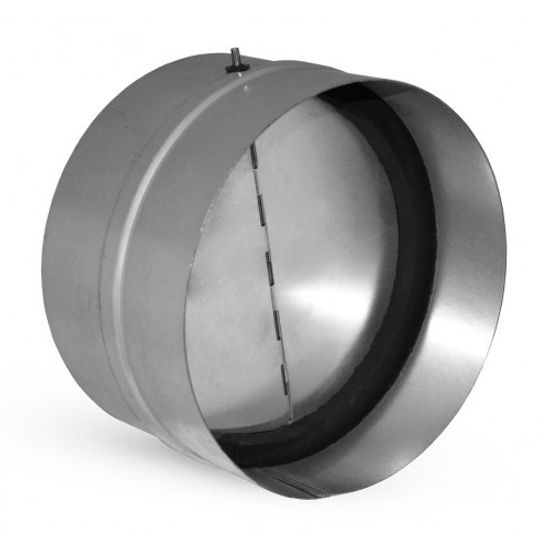

Обратный клапан вентиляционный 250 мм
- Обзор
- Характеристики
- Файлы
ПРИМЕНЕНИЕ МОНТАЖ
Обратный клапан с подпружиненными пластинами предназначен для перекрытия воздушного потока в круглых воздуховодах и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Пластины клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной.
МОНТАЖ
Клапан предназначен для соединения с круглыми воздуховодами вентиляционных систем и закрепления при помощи хомутов. Поворотная ось клапана должна быть расположена вертикально. При размещении клапана в вентиляционной системе необходимо учитывать направление потока воздуха.
КОНСТРУКЦИЯ
Корпус клапана изготовлен из оцинкованной стали, две подпружиненные пластины изготовлены из листового алюминия.
| Материал | Сталь |
| Установочный диаметр | 250 мм |
