Обвязка фанкойла

узел, виды, схемы и особенности

Фанкойл обвязка отвечает за подачу тепло- и хладоносителя в фанкойл, контроль расхода жидкости и защиту оборудования от возможных аварийных ситуаций. Для достижения необходимой температуры в помещении, жидкость направляется в обход змеевика. Правильный монтаж смесительного узла зависит от характеристик объекта, технических предписаний производителя и сложности климатической системы. Это важный этап установки, так как от него зависит правильность работы всей системы кондиционирования и отопления.

В статье рассмотрим различные типы узлов обвязки, их функции, а также правила монтажа и эксплуатации.

Содержание

1. Обвязка фанкойла — что это
2. Узлы для обвязки фанкойлов
3. С двухходовым клапаном
4. С трехходовым клапаном
5. Принцип функционирования
6. Правила монтажа
7. Схемы обвязки фанкойла
8. Обвязка двухтрубного фанкойла с двухходовым клапаном
9. Обвязка двухтрубного фанкойла с трехходовым клапаном
10. Обвязка четырехтрубного фанкойла с двухходовым клапаном
11. Обвязка четырехтрубного фанкойла с трехходовым клапаном
12. Полезные рекомендации
13. Выводы

Обвязка фанкойла — что это

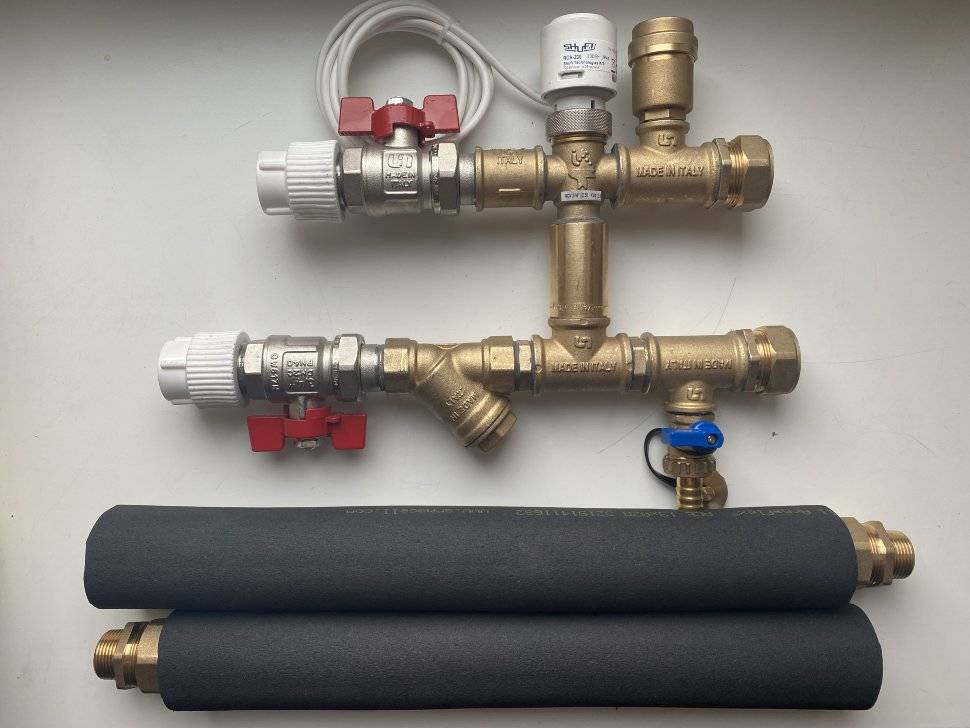

Это набор регулирующих датчиков и запорной арматуры. Он может собираться под определенные условия использования или быть стандартным. Устанавливается узел обвязки на выходе или на входе теплоносителя из вентиляторного доводчика.



Простой комплект состоит из:

• термоманометров;
• комплекта труб для транспортировки хладагента;
• устройств регулировки;
• запорной арматуры.

В обвязку фанкойла рекомендуется включать трехходовой клапан, который является наиболее важной деталью.

Его главная функция состоит в том, чтобы направлять теплоноситель в обход теплообменника, когда достигнуты заданные температурные параметры. Это позволяет обеспечивать непрерывную циркуляцию воды или незамерзающей жидкости по всей системе труб при периодическом отключении доводчика..

Узлы для обвязки фанкойлов

Для того чтобы фанкойл мог обеспечить более высокое качество и надежность работы, его комплектуют различными дополнительными элементами, такими как гибкие вставки, сетчатые фильтры, устройства для выравнивания давления, насосы и автоматические воздухоотводчики. В зависимости от условий эксплуатации, варианты обвязки могут быть горизонтальными или вертикальными, а также с правосторонним или левосторонним подключением.

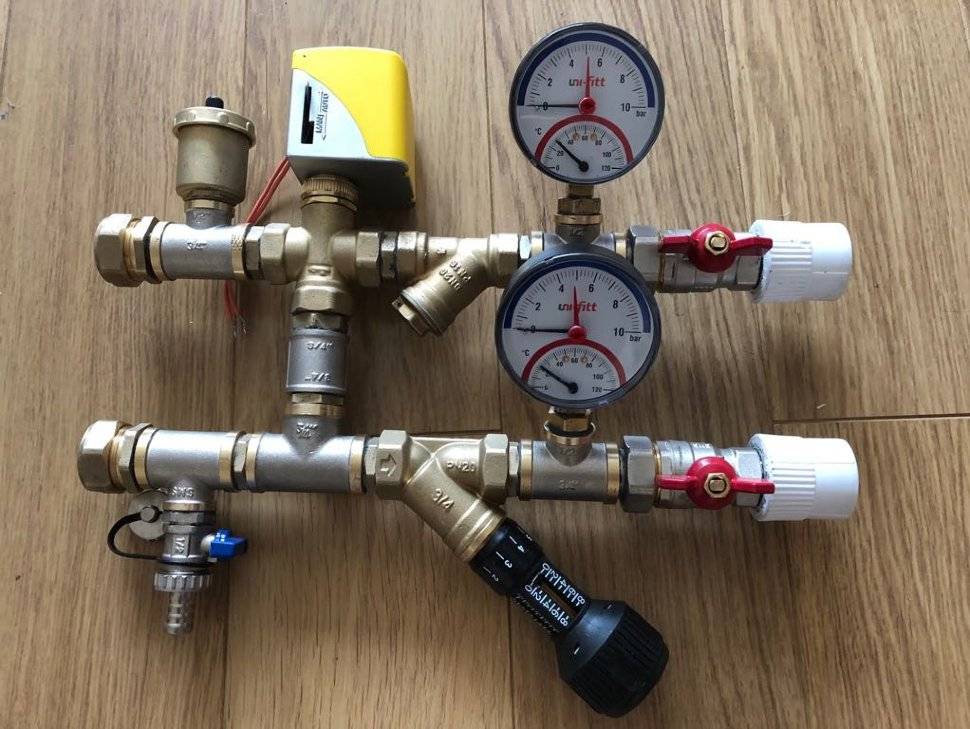

Смесительный узел — это часть системы, которая может содержать двухходовой или трехходовой клапан. Такое устройство позволяет регулировать температуру в системе и увеличивать эффективность работы фанкойла.

Все эти элементы обвязки важны для обеспечения надежной и эффективной работы системы кондиционирования воздуха.

С двухходовым клапаном

Главный элемент управления фанкойлом — это двухходовой регулирующий клапан, который регулирует количество теплоносителя, поступающего к теплообменнику. Обвязка его  довольно проста и состоит из двух трубопроводов — подачи и обратки.

На линии подачи теплоносителя могут устанавливаться различные элементы, такие как сливной клапан, балансировочный клапан, термоманометр (который монтируется через шаровой вентиль) и сетчатый фильтр. Линия обратки же оснащается шаровым краном, воздухоотводчиком и двухходовым клапаном.

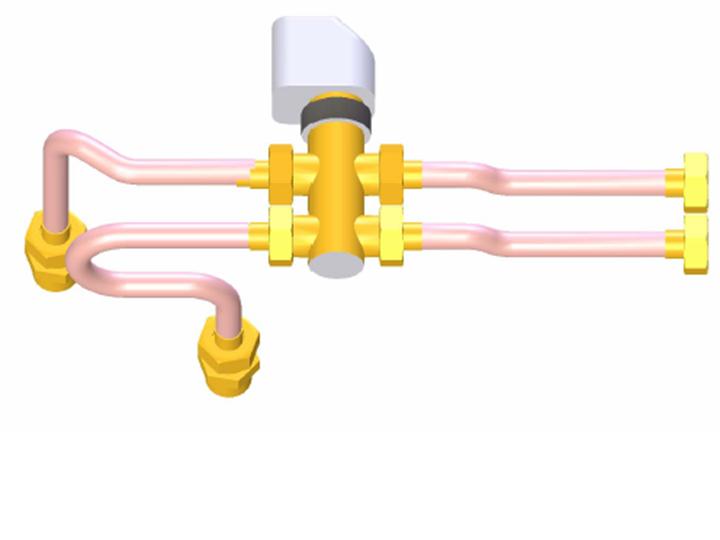

С трехходовым клапаном

Современное оборудование для охлаждения и отопления часто оснащены более технологичной системой обвязки фанкойла с трехходовым клапаном. Когда оборудование отключено, он блокирует подачу воды в змеевик. Это помогает предотвратить повреждение системы. Если в системе кондиционирования и отопления отсутствует регулирующий клапан, то теплоноситель будет поступать в змеевик, хотя и в меньшем количестве.

Параметры раствора, такие как температура и давление, регулируются с помощью измерительных приборов, которые установлены на трубопроводе подачи.

Важно! Оба варианта обвязки фанкойла могут быть выполнены как в вертикальном, так и в горизонтальном исполнении. При этом существует два типа подключения: правое и левое.

Принцип функционирования

В системе «чиллер-фанкойл» применяются клапаны по типу «открыт-закрыт».

Их конструкция похожа на букву «Т» и состоит из трех главных элементов:

• обтуратора — подвижной части, которая регулирует поток жидкости;
• корпуса, который выполнен из стали или латуни;
• выпускного или впускного шпинделя.

В фанкойлах используются поворотные трехходовые клапаны, которые имеют поворот затвора на 180 или 90° вокруг собственной оси. Среда протекает только через одно сопло за счет крайнего положения заслонки. Для подключения к обратному или прямому трубопроводу клапан оснащен тремя патрубками.

Правила монтажа

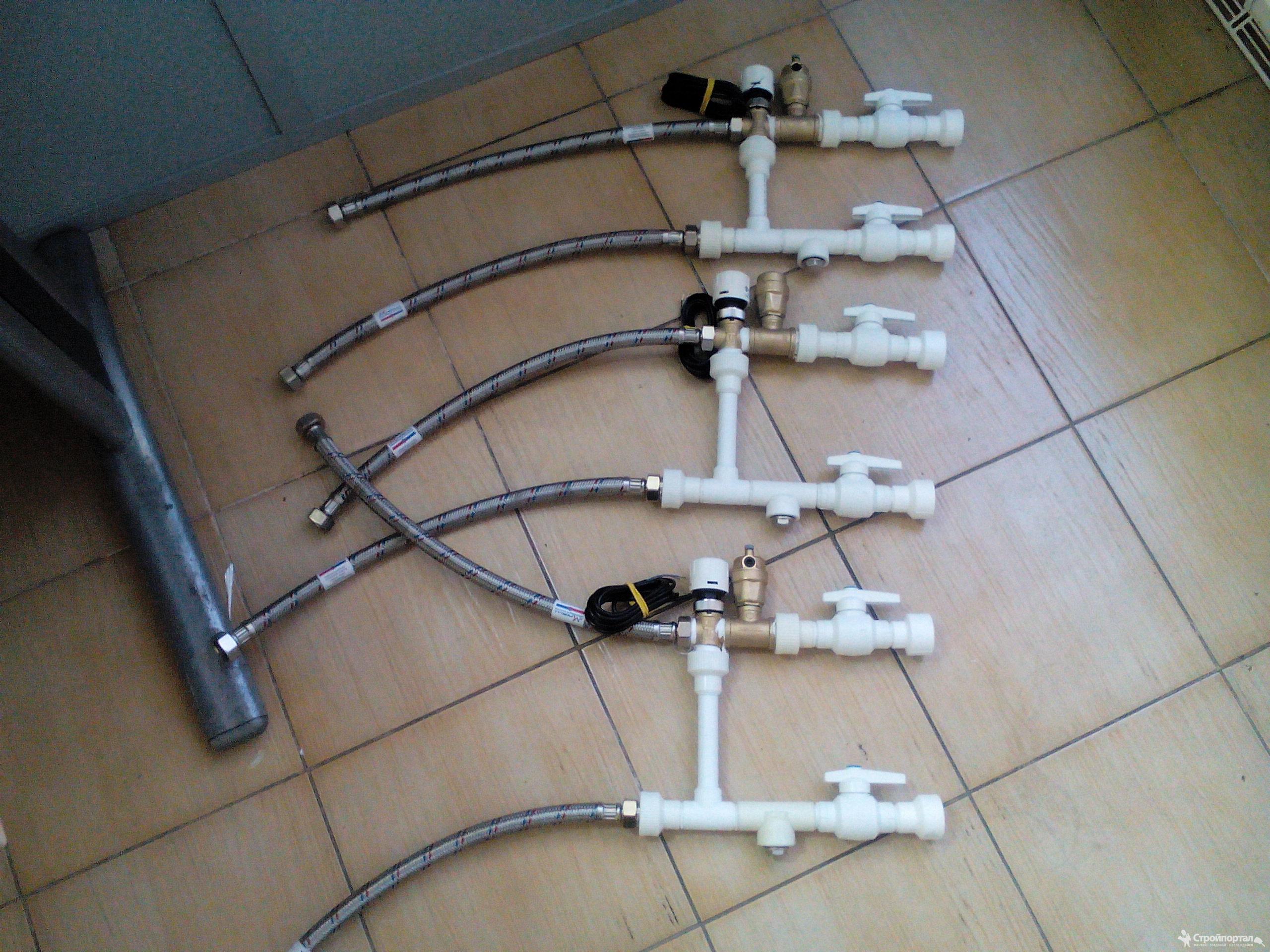

Главное условие монтажа фанкойлов — правильное подключение обвязки. Выбирать смесительный узел стоит в зависимости от сечения трубопровода и мощности оборудования. Важна полная герметичность и комплектация арматуры.

Подключается обвязка к корпусу при помощи гибких металлорукавов. Каждый из производителей снабжает устройство гидромодулем, но несмотря на это проблем со взаимной заменой компонентов не возникает. Благодаря этому проведения ремонта становится намного проще.

Требования:

1. Если модель монтируется в потолок, обязателен смотровой люк.
2. Линия подачи должна быть теплоизолирована.
3. Важно позаботится о свободном отводе воздуха доводчика вентилятора.
4. Узел должен устанавливаться на отдельную опорную конструкцию.
5. Сечение трубопровода не должно значительно превышать сечение штуцера.

По окончанию монтажа необходимо провести опрессовку системы. Проверить стыки герметичность можно несколькими способами. Самым востребованным является подача хладагента под давлением в трубопровод.

Схемы обвязки фанкойла

Типы смесительных узлов зависят от множества факторов, включая назначение и мощность оборудования, количество теплообменников и финансовые соображения. Различные способы комплектации гидромодулей могут быть предложены в зависимости от конкретных требований и возможностей заказчика. Перечислим классические схемы.

Обвязка двухтрубного фанкойла с двухходовым клапаном

Это классическая схема обвязки. В отличие от аналога с треххходовым клапаном, она обладает меньшей эффективностью. Здесь теплоноситель циркулирует в системе, при этом проходит через теплообменник и по замкнутому контуру возвращается в чиллер или котел.

При достижении необходимой температуры, пустить или ограничить подачу воды не получится. В данной схеме нет вариантов регулировки температурных показателей.

Обвязка двухтрубного фанкойла с трехходовым клапаном

Тип комплектации является наиболее распространенным и доступным. Его используют в жилых комплексах, небольших офисах, торговых или складских помещениях, где сложности с установкой разветвленной системы вентиляции.

Двухтрубные фанкойлы, в отличие от четырехтрубных, имеют один теплообменник и способны охлаждать или нагревать помещение по сезонному принципу, чередуя процессы. Для их работы необходим гидромодуль с двумя трубами, которые подают и отводят воду к котельной или чиллеру, и через змеевик осуществляется теплообмен.

Обвязка четырехтрубного фанкойла с двухходовым клапаном

Двухходовые клапаны используются в четырехтрубных доводчиках по причине низкой стоимости. В этой схеме нельзя регулировать температуру. А это сказывается на КПД оборудования.

Обвязка четырехтрубного фанкойла с трехходовым клапаном

Фанкойл такого типа имеет два теплообменника, для их работы требуется двойной узел обвязки. Каждый модуль подключается к системам горячего и холодного водоснабжения через трехходовой клапан.

С ее помощью можно регулировать мощность, температуру и расход теплоносителя. Оборудование используется круглый год и одновременно способно охлаждать и обогревать помещение.

Для работы необходимо обеспечить 100% герметичность на стыках и высококачественную теплоизоляцию.

Полезные рекомендации

• Регулировку можно проводить при помощи балансировочного клапана, который установлен на обратном контуре.
• Мощность теплоотдачи приборов можно регулировать включением или отключением вентилятора.
• На четырехтрубной системе лучше использовать двухходовые клапаны. Трехходовые же повысят в обратном контуре объем теплоносителя.
• Установка узла смешивания с трехходовым клапаном будет уместна, когда система работает от теплового насоса.

Выводы

Сегодня рынок климатического оборудования достаточно развит и предлагает широкий выбор техники, которая может удовлетворить индивидуальные требования потребителей по мощности и функциональности. Если речь идет о производственных и коммерческих объектах, то они все чаще используют связки «чиллер-фанкойл», которые позволяют комбинировать функции обогрева и кондиционирования воздуха, а также обеспечивают удобство использования, экологичность и энергоэффективность.

Чтобы кондиционер и система отопления работали надежно и эффективно, нужно провести расчеты и выбрать оптимальную схему подключения, которая обеспечит долгий срок эксплуатации фанкойла.

Двухтрубные или четырехтрубные фанкойлы !

Fan Coil Unit — одно из наиболее практичных устройств для кондиционирования воздуха, которое включает в себя один или несколько вентиляторов (Fan) и змеевик (Air), воздушный фильтр (Air Filter), сливной лоток (Drain Tray) и систему управления. Фанкойл проходит через змеевики, содержащие горячую воду (зимой) и змеевики, содержащие холодную воду (летом), чтобы обеспечить нагрев и охлаждение окружающей среды и обеспечивает циркуляцию горячего или холодного воздуха внутри здания.
Фанкойлы используются в любое время года для обогрева и охлаждения жилых, офисных, гостиничных и общих помещений, требующих отдельного регулирования температуры.
Фанкойлы классифицируются по внешнему виду и месту установки в желаемом месте, включая наземные, настенные, потолочные, литые и канальные типы.

Нажмите, чтобы просмотреть марки, модели и различные типы, узнать цену и купить фанкойлы.

Кроме того, фанкойлы делятся на две категории в зависимости от количества входных и обратных труб в системе распределения воды:

1. Двухтрубный фанкойл
2. Четырехтрубный фанкойл

Далее будет представлен каждый из двухтрубных и четырехтрубных фанкойлов, а также подробно описаны технические характеристики, принцип работы, преимущества и недостатки каждого из них.

В двухтрубном фанкойле имеется только одна входная труба (HWS/CWS: подача горячей/охлажденной воды) и одна обратная труба (HWR/CWR: возврат горячей/охлажденной воды) для подачи воды, которая подключается к чиллер или отопительный котел. Доступны в пакете / центральном машинном отделении и обеспечивают отопление или охлаждение здания.
Двухтрубная фанкойловая система состоит из вентилятора и водяного змеевика. Этот змеевик соединен с двумя входными и обратными трубами потока воды. Работает змеевик холодной или горячей воды.

Для двухтрубного фанкойла требуется датчик состояния, который обычно представляет собой датчик температуры и устанавливается на входе воды в систему, чтобы определить, как работает система (нагрев или охлаждение).

Какова производительность двухтрубного фанкойла?

Если используются двухтрубные фанкойлы, в здании используется центральный чиллер для охлаждения воды в цикле охлаждения и отопительный котел для нагрева воды в цикле нагрева. Из-за наличия впускной трубы и трубы возврата воды в системе трубопроводов охлаждения или отопления здания имеется только один круговорот воды. В результате двухтрубный фанкойл начинает работать в здании в зависимости от сезонных погодных условий и обеспечивает либо обогрев, либо охлаждение, так что, если система настроена на обогрев, можно одновременно использовать функцию охлаждения. время. Не существует и наоборот. Таким образом, жильцам здания, возможно, придется терпеть колебания температуры каждый год весной и осенью. Работа фанкойла в режиме обогрева или охлаждения определяется термостатом, установленным в помещениях здания.
Вентилятор, используемый в двухтрубном фанкойле, имеет три скорости; низкая, средняя и высокая скорость, которая регулируется для передачи разного количества воздушного потока в CFM (объем аэрации фанкойла в кубических метрах в минуту).

Точную конструкцию двухтрубного фанкойла можно увидеть на изображении ниже.

Преимущества двухтрубного фанкойла

• Отличные характеристики для жилых квартир и отелей
• Менее дорогая установка по сравнению с четырехтрубным фанкойлом
• Разумная энергоэффективность
• простая конструкция

Недостатки двухтрубного фанкойла

• Невозможность одновременного обогрева и охлаждения
• Его приходится вручную переключать с режима нагрева на режим охлаждения и наоборот, а это не только неудобно, но и требует много времени.
• Сезонные колебания температуры могут доставлять неудобства жителям.

Ожидаемый срок службы двухтрубного фанкойла составляет от 30 до 35 лет. За это время может потребоваться замена двигателей вентиляторов или приводов регулирующих клапанов; однако ко всему оборудованию легко получить доступ через переднюю панель, а компоненты, используемые в его конструкции, в целом распространены и легкодоступны.
Двухтрубные фанкойлы используются десятилетиями, и эти фанкойлы известны как простая и надежная система. Достижения в технологии двигателей (например, двигатели постоянного тока), изменение скорости вращения вентилятора, а также возможность подачи горячей или холодной воды с переменной скоростью, а также технологии сжигания в горелках и котлах снижают потребление энергии фанкойлами при желаемой температуре. Он стал двухтрубным.

Четырехтрубный фанкойл

Обычно весной и осенью, когда температура умеренная, внутри здания с южной стороны, которая подвергается воздействию солнечного света (особенно в зданиях со стеклянными фасадами или большими окнами), температура может повышаться и нуждаться в охлаждении.

Чтобы чувствовать себя. В то же время жители противоположной стороны дома, так называемой за солнцем (северная сторона), могут испытывать потребность в отоплении. В таких условиях, в крупных и общественных зданиях, таких как гостиницы, больницы, важные национальные центры, элитные жилые и офисные здания и т. д., использование четырехтрубных фанкойлов имеет преимущество и оправдание. Каждый из четырехтрубных фанкойлов, несмотря на наличие двух змеевиков и возможность обеспечения охлаждения и обогрева в любое время, способен обеспечить только одну из функций охлаждения или обогрева.

Четырехтрубный фанкойл включает в себя вентилятор, змеевик охлаждения холодной воды, змеевик нагрева горячей воды и т. д. Четырехтрубный фанкойл обеспечивает циркуляцию вентилируемого воздуха внутри здания за счет циркуляции воздуха на змеевиках. Четырехтрубные фанкойлы сконструированы таким образом, что могут выполнять осушение воздуха за счет возможности обеспечения одновременного охлаждения и нагрева воздуха; Однако степень осушения может быть ограничена из-за повышения температуры холодной воды на входе.

Как упоминалось ранее, четырехтрубный фанкойл имеет два отдельных змеевика с горячей и холодной водой, и каждый змеевик имеет свои трубы подачи и возврата воды:

1.  ГВС: горячее водоснабжение
2.  HWR: Возврат горячей воды
3.  CWS: подача охлажденной воды
4. CWR: возврат охлажденной воды

Таким образом, в четырехтрубном фанкойле две трубы подачи и обратки, а благодаря наличию таких сооружений в системе фанкойла предусмотрена возможность одновременного нагрева и охлаждения, а данный тип фанкойлов могут быть предоставлены одновременно в любое время. Обеспечить обогрев или охлаждение в здании круглосуточно. Работа четырехтрубных фанкойлов в режиме обогрева и охлаждения полностью независима, поэтому они могут в любой момент охлаждать часть здания и обогревать другую часть.

В отличие от двухтрубных фанкойлов, четырехтрубные фанкойлы не требуют датчика изменения состояния из-за одновременного наличия горячей и холодной воды.
Четырехтрубный фанкойл может также иметь водяной змеевик и электрический или газовый теплообменник. Поскольку охлаждение и нагрев независимы, фанкойл имеет четырехтрубную конструкцию.

Какова производительность четырехтрубного фанкойла?

При использовании четырехтрубного фанкойла, как и двухтрубного фанкойла, в здании используется чиллер для охлаждения воды в цикле охлаждения и нагревательный котел для нагрева воды в цикле нагрева. Таким образом, в здании есть два отдельных круговорота воды; один на обогрев, другой на охлаждение. В этом случае необходимый обогрев и охлаждение обеспечивает отдельный четырехтрубный фанкойл. Термостат, установленный в помещениях здания, определяет, используется ли нагревательный змеевик циклора в желаемом помещении.
Вентилятор, используемый в четырехтрубном змеевике, также имеет три скорости; низкая, средняя и высокая скорость, которые регулируются для передачи различного количества воздушного потока в CFM (объем аэрации фанкойла в кубических метрах в минуту).

Процесс запуска четырехтрубного фанкойла

Термостат включает обогрев или охлаждение следующим образом.
Термостат регулирующего клапана открывает подачу воды в нагревательный или охлаждающий змеевик и включает вентилятор, чтобы воздушный поток циркулировал по нагревательному или охлаждающему змеевику.
Четырехтрубный фанкойл начинает нагревать или охлаждать в любое время дня и года в зависимости от установленной температуры термостата.

Точную конструкцию четырехтрубного фанкойла можно увидеть на изображении ниже.

Преимущества четырехтрубного фанкойла

• Всегда наличие горячей и холодной воды и возможность обеспечить одновременно отопление и охлаждение разными фанкойлами в здании
• Возможность персонализировать работу фанкойла для здания, чтобы в одних комнатах было прохладно, а в других тепло.
• Гибкость производительности в здании с разнообразными потребностями в отоплении и охлаждении
• Нет необходимости менять положение вручную
• Простота эксплуатации и снижение эксплуатационных расходов благодаря более высокой эффективности

Недостатки четырехтрубного фанкойла

• Более дорогая установка по сравнению с двухтрубным фанкойлом
• Удвойте количество клапанов, змеевиков, контроллеров и трубопроводов, необходимых от машинного отделения здания до змеевика каждого четырехтрубного фанкойла
• Калибровка необходима для поддержания энергоэффективности

Двойная вероятность утечки в трубах в долгосрочной перспективе из-за большего количества водопровода

Вы также можете прочитать статью Советы по выбору фанкойла для получения дополнительной информации.

Для каких зданий подходит четырехтрубный фанкойл?

Все здания имеют уникальные условия и выбор системы кондиционирования воздуха для них должен быть тщательно взвешен с точки зрения количества и качества. Во многих случаях четырехтрубный фанкойл является правильным выбором; В других случаях это не так. Агрегаты, в которых следует серьезно рассмотреть возможность установки четырехтрубного фанкойла, имеют следующие особенности:

• Крупные объекты, такие как университетские городки, большие и роскошные жилые комплексы, крупные отели, медицинские центры и …
• Помещения, в которых большая часть помещений имеет высокий коэффициент скрытой теплоты (здания с высокой плотностью населения, такие как жилые или офисные здания)
• Агрегаты с минимальной занимаемой площадью, нуждающиеся в охлаждении в зимнее время (для комфортных условий агрегатов с тесным исполнением больше подходит полновоздушная система с экономайзером)
• Агрегаты, требующие отдельного контроля комнатной температуры.

Заключительное слово

Специализированная коллекция (Даматажхиз) (первый и самый надежный авторитет в стране в области оборудования для строительных объектов и всех устройств кондиционирования воздуха) предлагает Вам все виды песочных фильтров и сотни других товаров, гарантируя оригинальность товара, действующая гарантия и приемлемая цена. Кроме того, если у вас возникнут вопросы по выбору и сравнению марок данного товара, вы можете получить бесплатную консультацию у специалистов по отопительному оборудованию.

В Иране DamaTajhiz является первой и самой известной специализированной группой в области оборудования для установки зданий, кондиционеров и всего оборудования для бассейнов, саун и джакузи с 2004 года. Обратитесь ко времени этой группы. Более подробную информацию вы можете получить у специалистов Инженерно-производственной компании «ДамаТаджхиз» по телефону 021-88822550.

Связанные статьи

ЛУЧШАЯ ПРОДАЖА БУТАНОВОГО КОТЛА ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ МОДЕЛЬ

РЕКОМЕНДАЦИИ ПО ВЫБОРУ И ПОКУПКЕ КОТЛА Ц. ОТОПЛЕНИЯ

5 ПРИЧИН ДЛЯ ВЫКЛЮЧЕНИЯ КОТЛА Ц. ОТОПЛЕНИЯ

РУКОВОДСТВО ПО ВЫБОРУ И ПОКУПКЕ КОТЛА Ц. 05

Мы ждем вашего звонка и с нетерпением ждем встречаемся в группе DAMATAJHIZ

Поделившись вышеуказанной статьей в социальных сетях, сообщите своим друзьям о ее важном содержании.

Змеевики и противоток: 5 общих вопросов

Дэн Джейкобс, 18 апреля 2023 г.

1) Змеевики и противоток?

Первое, что нужно помнить о змеевиках и противотоке, это то, что змеевики с охлажденной водой всегда рассчитаны на противоток. Это означает, что воздух течет в направлении, противоположном направлению движения воды. Например, при противотоке воздух проходит через ряды 1-8, а вода проходит через ряды 8-1. Вода всегда проходит через змеевик в направлении, противоположном направлению движения воздуха; отсюда и термин «противоток». Змеевики прямого расширения (змеевики испарителя) также подключаются к трубопроводу таким же образом.

С учетом сказанного, что произойдет, если вы не используете противоток для охлаждающих змеевиков? Почти все программы выбора змеевика, которые вы увидите или используете, будут основаны на условиях противотока. Если вы решите не использовать противоток в змеевике с охлажденной водой, вам придется снизить общую производительность змеевика на определенный процент. Это процентное снижение зависит от уникальных размеров каждой катушки, но надежная оценка составляет 8-12%. Простая подводка змеевиков правильным образом с самого начала кажется самым простым и наиболее экономичным решением.

2) Почему вы питаетесь снизу катушки?

Вы всегда должны питать водяной змеевик через нижнее соединение, чтобы коллектор заполнялся снизу вверх и равномерно питал каждое трубное соединение. Во все пробирки нужно равномерно наливать одинаковое количество воды. Если вы попытаетесь подать воду в коллектор сверху, вы значительно увеличите риск «короткого замыкания» змеевика и увеличения расхода воды через верхние трубки змеевика.

3) Что такое гидроудар в паровом змеевике?

При использовании длинного парового змеевика вам будет трудно провести пар по длине змеевика. Медленно, но верно этот пар превращается в конденсат, а это самое худшее, что может случиться с любой системой. Если не вакуумировать, конденсат просто остается в змеевике, когда система отключена. Эта проблема возникает, когда пар снова включается и встречается с конденсатом, залегающим внутри змеевика. Помимо шума, пар и конденсат создают огромную дополнительную нагрузку на соединения змеевика. В результате со временем ваша катушка неизбежно выйдет из строя.

4) Что еще произойдет, если не удалить конденсат?

Если вы не можете или не откачиваете конденсат из длинных паровых змеевиков, конденсат блокирует подачу пара. Паровой змеевик никогда не должен быть холодным на ощупь, но когда конденсат блокирует пар, одна часть змеевика будет теплой, а другая — прохладной. Опять же, этого не должно происходить. Паровые змеевики интересны тем, что они больше зависят от системы и установки, чем змеевики любого другого типа. Паровой змеевик должен быть направлен к обратному концу змеевика. Очевидно, что пар — это не вода. Сифоны, вакуумные выключатели и другие паровые аксессуары должны быть установлены и расположены надлежащим образом, чтобы система функционировала.

5) Необходимо ли использовать паровые и/или водяные змеевики в противотоке?

Проще говоря – нет! Цепь катушки необходима только для того, чтобы убедиться, что соединения находятся на той стороне катушки, которая вам нужна. Ряды и трубки в змеевике определяют, как и где вы кормите, но подача пара всегда должна быть верхним соединением. Этот метод гарантирует, что выходящий конденсат находится на дне змеевика и ниже самой нижней трубы внутри змеевика. Что бы вы ни делали, знайте, что конденсат должен выходить из змеевика!

Если у вас есть какие-либо вопросы или вам нужна помощь с заказом и/или установкой, обратитесь к инженеру по продажам в Capital Coil & Air. Мы пройдем с вами шаг за шагом через весь ваш проект, если вам потребуется какая-либо помощь.
