Охлаждающие балки: Активные охлаждающие балки

Содержание

Охлаждающие балки: виды, устройство, преимущества и недостатки

Охлаждающие балки (их также называют холодными балками, климатическими балками или эжекционными доводчиками) — это устройства для контроля и поддержания требуемой температуры в помещении. Некоторые балки оснащены функцией подачи свежего приточного воздуха.

Виды климатических балок

Климатические балки подразделяют на активные и пассивные. Активные балки помимо охлаждения обеспечивают приток свежего воздуха, пассивные балки обеспечивают только охлаждение внутреннего воздуха. Для работы обоих типов балок требуется холодная вода.

Активные охлаждающие балки

Активные охлаждающие балки устанавливают на воздуховод, по которому от центрального кондиционера или приточной установки с секцией охлаждения нагнетается холодный воздух. В воздуховоде внутри балки предусмотрены форсунки, через которые воздух покидает воздуховод. На выходе из форсунки возникает эффект эжекции — локального разрежения среды и подсасывания окружающего воздуха. Этим окружающим воздухом для климатических балок является внутренний воздух в помещении.

Прежде чем смешаться с потоком свежего холодного воздуха, подсасываемый поток внутреннего воздуха проходит через теплообменник, где охлаждается за счёт потока холодной воды, проходящего через балку. Смесь внутреннего охлажденного воздуха и холодного свежего приточного воздуха подаётся обратно в помещение.

Важно отметить, что в балке нет вентилятора. Движение холодного воздуха осуществляется за счёт вентилятора в центральном кондиционере, а движение внутреннего воздуха — за счёт эжекции. Для работы устройства требуется подача холодного воздуха и холодной воды. Схема работы активных климатических балок представлена на рисунке 1.

Активные климатические балки обеспечивают не только охлаждение внутреннего воздуха, но и подачу свежего наружного воздуха. Таким образом, они выполняют одновременно функции кондиционера и приточной вентиляции.

Рисунок 1. Схема работы активных климатических балок.

Пассивные охлаждающие балки

В пассивных охлаждающих балках подача холодного воздуха не предусмотрена. Они представляют собой теплообменники, внутри которых циркулирует холодная вода от системы холодснабжения подобно тому, как это происходит в фанкойлах. Однако, в отличие от последних, теплообменники балок не обдуваются воздухом принудительно.

Внутренний воздух, касаясь холодной поверхности пассивной балки, охлаждается и естественным образом оседает. На его место приходит более теплый воздух, который также охлаждается и оседает. Возникает циркуляция воздуха за счёт естественных гравитационных сил. Эта циркуляция способствует движению воздуха в помещении и его равномерному охлаждению. Внешний вид пассивных охлаждающих балок представлен на рисунке 2.

Рисунок 2. Внешний вид пассивных охлаждающих балок.

Идея пассивных охлаждающих балок по-своему примечательна. В традиционных системах кондиционирования и холодоснабжения трубопроводы рассматриваются как один из видов потерь холода. Именно поэтому трубы теплоизолируют — чтобы к внутреннему блоку кондиционера или фанкойлу доставить холодоноситель с максимально низкой температурой.

Концепция охлаждающих балок предлагает рассматривать сами трубы как источник холода в помещении без установки фанкойлов или иных сложных устройств. Так как эффективность теплообмена зависит от площади контакта охлаждающей и охлаждаемой сред, то для охлаждения воздуха в помещении следует проложить несколько труб или имеющиеся трубы оснастить дополнительной поверхностью теплообмена — оребрением. Получаемые устройства и называют пассивными климатическими балками.

Здесь имеет место быть ещё одна аналогия — аналогия с системами отопления. Водяной конвектор представляет собой устройство, через которое протекает горячая вода и которое нагревает воздух вокруг себя, заставляя его циркулировать естественным образом за счёт гравитационных сил. Так как теплый воздух стремится подняться вверх, то конвекторы устанавливают внизу. Аналогичный принцип применён и в пассивных охлаждающих балках, но так как холодный воздух стремится опуститься вниз, то сами балки устанавливают сверху.

Преимущества и недостатки климатических балок

Активные и пассивные климатические балки не имеют движущихся частей (вентиляторов), следовательно, они не потребляют электроэнергию, в них нечему шуметь и ломаться — всё это относится к преимуществам данного вида оборудования. Кроме того, к преимуществам следует отнести отсутствие направленных потоков холодного воздуха, которые задувают те или иные рабочие места на большинстве объектов.

Для работы пассивных балок требуется охлажденная вода, но температура этой воды выше, чем для фанкойлов. Подготовка более теплого холодоносителя — суть снижение энергозатрат на его подготовку, а, значит, существенное повышение энергоэффективности системы охлаждения в целом.

Для активных климатических балок характерно более простое регулирование холодопроизводительности конкретного устройства. Как известно, для каждого фанкойла необходимо предусматривать узел обвязки (узел регулирования). В активных климатических балках регулирование сводится к регулированию расхода холодного воздуха, исходящего из форсунок или же к перекрытию части этих форсунок.

Для климатических балок требуются трубы увеличенной длины и значительно более высокие габариты теплообменников. Всё это ведёт к увеличению габаритов системы, что и является одним из её недостатков. Впрочем, балки устанавливаются непосредственно в обслуживаемых помещениях, а фальшпотолки типового офисного кабинета практически пустуют и вполне способны уместить крупногабаритные климатические балки.

Следует помнить, однако, что увеличение длины и количества трубопроводов ведёт к увеличению расхода и требуемого напора воды, что в свою очередь повышает требования к насосной группе — её мощности и производительности.

Ещё одна особенность охлаждающих балок заключается в том, что они снимают только явные теплоизбытки. Температура холодного потока воздуха в активных балках и температура воды в пассивных выше точки росы, конденсат не образуется, отвод влаги не осуществляется.

С одной стороны, это плюс, так как не требуется устройство системы дренажа. С другой стороны, люди выделяют влагу, и её нужно отводить. В традиционных системах кондиционирования отвод влаги осуществляется автоматически — она конденсируется на испарителе и посредством дренажной системы отправляется в канализацию. В системах охлаждения на базе климатических балок об отводе влаги следует позаботиться отдельно. Например, рассмотреть вопрос её отвода через систему общеобменной вентиляции.

Наконец, климатические балки имеют относительно низкий теплосъём на единицу длины, поэтому они далеко не всегда эффективны на объектах с высокими теплоизбытками. Например, их нет смысла предусматривать для охлаждения центров обработки данных. А вот для кондиционирования конференц-залов они вполне могут подойти. Если их холодильной мощности будет достаточно для компенсации теплоизбытков в конференц-зале, то они помогут избавиться от сильных потоков холодного воздуха, которые обычно бывают при установке кондиционеров.

Заключение

Охлаждающие балки — новое слово в сфере технологий для создания комфортного микроклимата в помещениях. В их конструкции отсутствуют вентиляторы, они не потребляют электроэнергии, не шумят и легко регулируются, но имеют достаточно большие габариты. Активные балки в отличие от пассивных выполняют также функцию приточной вентиляции. Применение балок требует обоснования, впрочем, как показывает опыт, они могут быть применены как для охлаждения больших помещений, например, залов ожидания, так и для климатизации маленьких комнат, например, гостиничных номеров.

Юрий Хомутский, технический редактор журнала «Мир Климата»

Охлаждающие балки | Minib

Продукты для охлаждения / Активные климатические балки Minib

Охлаждение без недостатков кондиционера

Охлаждающие балки являются идеальным решением для охлаждения офисных помещений. С минимальным обслуживанием и низкими эксплуатационными расходами они обеспечивают очень приятный тепловой комфорт.

Равномерное охлаждение всего помещения без сквозняков

В отличие от кондиционера, охлаждающие балки поддерживают естественную циркуляцию воздуха и равномерно распределяют холодный воздух. С климатической балкой не бывает такого, чтобы одним людям «продуло шею», в то время как на другой стороне комнаты слишком жарко.

Воздушный поток при использовании кондиционера

Воздушный поток при использовании климатической балки

Охлаждающие балки используются для охлаждения воздушного потока. Они являются идеальным выбором для офисных помещений и других помещений, которые требуют высокой производительности и высокого комфорта. Они используют воду при температуре 17-20 ° C в качестве среды. Это экономит эксплуатационные расходы и упрощает техническое обслуживание, так как нет необходимости справляться с отводом конденсата.

Преимущества охлаждающих продуктов Minib

Комфорт

равномерное распределение холодного воздуха

Содержание

минимальные расходы на содержание

Расходы

низкие эксплуатационные расходы

Ассортимент охлаждающих продуктов

Внутрипольные конвекторы

Настенные конвекторы

Специальные конвекторы

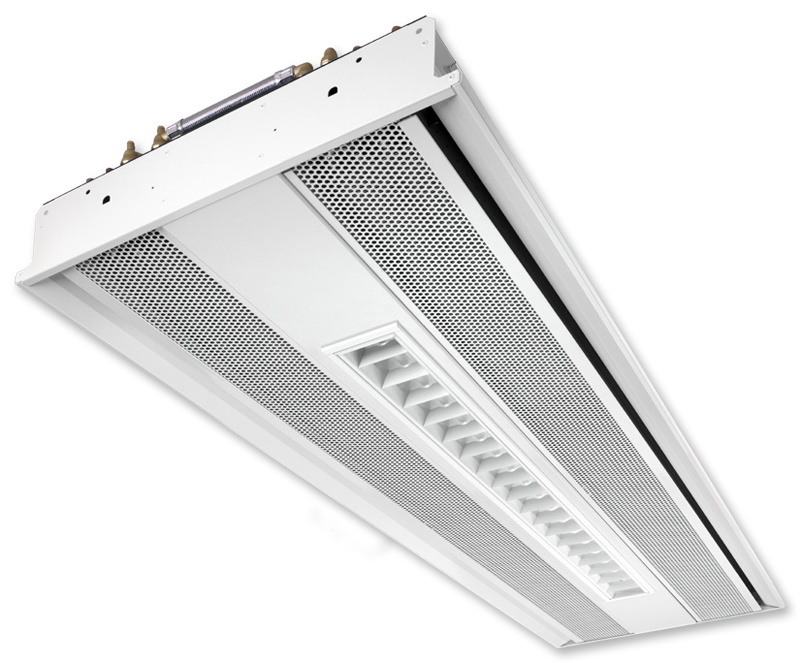

Активные климатические балки

От предложения решения до помощи с его реализацией!

Можем помочь вашему проекту?

Воспользуйтесь нашим многолетним опытом и включите нас в ваш проект. Мы посоветуем вам наиболее подходящий выбор системы отопления и охлаждения, приедем на место и обсудим с подрядчиком идеальный способ установки.

Мне нужна консультация

Почему конвекторы MINIB?

Мы контролируем весь производственный процесс и имеем многолетний опыт в разработках

Мы знаем производство конвекторов до мельчайших деталей. Мы производим их с 1999 года, и их качество ценится во всем мире.

Сертифицированная производительность и длительная гарантия

Все наши продукты проходят независимую сертификацию технических параметров. Благодаря качеству используемых материалов, изделия MINIB имеют чрезвычайно долгий срок службы и минимальную частоту отказов.

Собственное развитие и инновации

Мы инвестируем в разработку конструкторских решений и технологий производства и постоянно реагируем на изменения рынка. Мы являемся владельцами нескольких патентов.

Консультация и замеры на месте

Мы заботимся о правильном способе установки наших систем, поэтому мы лично консультируемся с подрядчиком. Для индивидуальных решений мы проводим собственные замеры.

Как работают охлаждающие балки

Как работают охлаждающие балки? Использование охлаждающих балок позволяет уменьшить размеры воздухообрабатывающих и чиллерных установок, поскольку в помещение подается меньше первичного воздуха, а для охлаждения используется более высокая температура охлажденной воды.

Охлаждающие балки бывают активного или пассивного типа, что мы объясним. Охлаждающая балка позаботится о разумных требованиях к пространству, в то время как выделенная система наружного воздуха или обработчик воздуха позаботятся о требованиях к вентиляции.

Если вы предпочитаете смотреть видео этой презентации на YouTube, прокрутите вниз или щелкните эту ссылку. Как работают охлаждающие балки

Холодная вода будет циркулировать через змеевик охлаждающих балок и охлаждать окружающий воздух. Холодный воздух тяжелее более теплого воздуха, поэтому эффект луча, охлаждающего окружающий воздух, естественным образом вызывает постоянный поток или циркуляцию в пространстве. По мере того, как холодный воздух опускается, теплый воздух поднимается вверх, заставляя пространство охлаждаться. Среди этих двух наиболее часто используемым является активный охлаждающий луч.

Активная охлаждающая балка

Активная охлаждающая балка содержит один или два змеевика в корпусе из листового металла, подвешенного или утопленного в потолке. Первичный воздух от воздухообрабатывающей установки или блока DOAS соединяется с охлажденной балкой, направляющей воздух через сопла, которые создают поток воздуха изнутри помещения через змеевики. Использование первичного воздуха от вентиляционной установки обеспечивает большую производительность, чем пассивный охлаждающий луч. Поэтому чаще используются активные охлаждающие балки. Активные охлаждающие балки будут иметь соединения трубопроводов и воздуха.

Активные охлаждающие балки, обслуживаемые блоком DOAS для вентиляции (как работают охлаждающие балки)

В большинстве юрисдикций вентиляционный воздух требуется для всех занятых помещений в здании в соответствии с ASHRAE 62.1. При использовании активной охлаждающей балки вентиляционный воздух подается непосредственно к охлаждающей балке, где создается эффект индукции. Когда вентиляционный воздух проходит через форсунки в корпусе охлаждающей балки, это вызывает эффект индукции, который втягивает комнатный воздух через холодный змеевик. Это обеспечивает циркуляцию воздуха в помещении в дополнение к эффекту естественной циркуляции, вызванному разницей в плотности между холодным и теплым воздухом.

Схема воздушного потока с активной охлаждающей балкой

Поскольку охлаждение осуществляется на уровне помещения, а не обратно в вентиляционную установку, требуется меньше воздуховодов и мощность вентилятора, включая меньшую по размеру систему обработки воздуха. В помещение необходимо будет подавать охлажденную воду и вентиляционный воздух. Это также может позволить уменьшить высоту от пола до пола, поскольку на чердаке меньше места для больших воздуховодов. По маленькой трубе можно передать больше энергии, чем по большому воздуховоду, поэтому при использовании охлажденной воды на уровне зоны можно избежать больших воздуховодов.

Активные охлаждающие балки бывают длиной от 2 футов до 10 футов с различными выходными параметрами в зависимости от производителя. Выходной диапазон зависит от ширины устройства. Общие ширины включают 12 дюймов и 24 дюйма. Холодопроизводительность активных балок может варьироваться от 600 БТЕ/фут до 1100 БТЕ/фут в зависимости от производителя и модели, в то время как пассивные балки будут иметь более низкую производительность в диапазоне 500 БТЕ/фут

Пассивно-охлаждающая балка

Пассивная охлаждающая балка содержит одну или две катушки в корпусе из листового металла, подвешенном к потолку.

Пассивная охлаждающая балка со змеевиком охлажденной воды

Вновь для помещения требуется вентиляционный воздух, за исключением пассивных охлаждающих балок, вентиляционный воздух подается непосредственно в помещение, а не через охлаждающую балку. Пассивная охлаждающая балка использует естественную конвекцию для обеспечения циркуляции воздуха. Это происходит, когда холодный воздух, окружающий змеевик охлаждающих балок, уплотняется и опускается, а более теплый воздух естественным образом поднимается к потолку. Это происходит без использования вентилятора, поэтому он пассивен.

Пассивные охлаждающие балки, косвенно обслуживаемые блоком DOAS

Разница между активными и пассивными охлаждающими балками заключается в том, как вентиляционный воздух доставляется в помещение и в какой степени охлаждение может быть достигнуто с помощью каждой охлаждающей балки.

Двухтрубные или четырехтрубные охлаждающие балки

Охлаждающие балки могут иметь отдельный нагревательный и охлаждающий змеевик, или они могут использовать общий змеевик с соответствующим расположением регулирующего клапана. Четырехтрубная система использует два отдельных змеевика, что дает вам четыре трубы, две трубы для охлажденной воды и две трубы для горячей воды. Очевидно, что четырехтрубная охлаждающая балка будет тяжелее, так как есть два отдельных змеевика.

Стратификация воздуха

Стратификация воздуха – это когда у вас разные уровни температуры воздуха. В охлаждающих балках это связано с естественным разделением теплого и холодного воздуха. Теплый воздух будет подниматься вверх, а холодный воздух, будучи более плотным, опустится вниз.

DOAS или центральная вентиляционная установка

Охлаждающие балки предназначены для работы с чувствительной нагрузкой, оставляя требования к вентиляции и скрытой нагрузке для основного DOAS или AHU. Это устраняет необходимость в трубах для слива конденсата на каждой охлаждающей балке, поскольку температура будет поддерживаться выше температуры точки росы. Блок AHU может иметь размер, соответствующий требованиям вентиляции, что позволяет использовать блок меньшего размера, чем обычный блок.

Крайне важно, чтобы размер кондиционера соответствовал требованиям осушения, так как охлаждающие балки предназначены для строго разумного охлаждения. Первичный воздух должен быть достаточно сухим, чтобы справиться с любой скрытой нагрузкой помещения, при этом точка росы в помещении должна поддерживаться на достаточно низком уровне, чтобы предотвратить образование конденсата на змеевике охлаждающего луча. Если уровень влажности не обеспечивается должным образом агрегатом, то на охлаждающих балках может образоваться конденсат, а вода может капать на пространство под ним.

Уровни температуры и влажности подачи охлажденной воды

Температура охлажденной воды для охлаждающей балки находится в диапазоне от 55°F до 62°F (от 12,7°C до 16,6°C), что выше, чем в традиционной системе охлажденной воды от 42°F до 45°F (от 5,5°C до 7°C) во избежание образования конденсата. Во избежание образования конденсата температура охлажденной воды должна поддерживаться выше температуры точки росы в помещении, т. е. точки, при которой образуется конденсат. Преобразователь точки росы помогает поддерживать температуру охлажденной воды, подаваемой к охлаждающим балкам, на уровне от 3°F до 4°F (от 1,6°C до 2,2°C) выше температуры точки росы в помещении.

Разница температур между подачей и возвратной охлажденной водой будет небольшой, в диапазоне от 5°F до 6°F (от 2,8°C до 3,3°C), в результате чего температура обратной воды будет находиться в диапазоне от 60°F до 67° F (от 15,5°C до 19,4°C). Меньшая дельта-t требует большего расхода по сравнению с типичным змеевиком с охлажденной водой VAV в соответствии с ASHRAE 90.1, для которого требуется разница температур в 15 °F (8,3 °C) между подачей и обраткой при минимуме 57 °F (13,8 °C). в) температура воды на выходе. Охлаждающие балки исключены из обязательных требований к дельта-t ASHRAE 90.1 в качестве исключения. 6.5.4.7 #6 гласит, что «Теплообменники с расчетной температурой охлажденной воды на входе 50°F (10°C) и выше» не подлежат исключению.

Чтобы получить охлаждающую балку большей производительности, вам потребуется либо больший расход воды, либо более высокая дельта-t, поскольку уравнение Q = GPM x 500 x Delta-T. Увеличивая поток или дельта-t, вы можете увеличить производительность. Но охлаждающие балки имеют ограничения по размеру и температуре, при которой может подаваться охлажденная вода, чтобы избежать образования конденсата.

С повышением температуры подачи охлажденной воды будет увеличиваться продолжительность использования водяного экономайзера.

Система VAV по сравнению с охлаждающей балкой

Лучший способ увидеть некоторые преимущества системы охлаждающей балки — сравнить ее с типичной системой VAV. Согласно ASHRAE 62.1, всем занятым помещениям требуется какая-либо форма вентиляционного воздуха, но метод использования повторного нагрева в системе VAV для контроля температуры в помещении менее эффективен.

Active Beam, обслуживающий палату пациента в больнице, по сравнению с традиционной системой VAV

Контроль производительности по температуре помещения осуществляется по-разному в этих двух системах. Система VAV повторно нагревает воздух, который уже был охлажден, для поддержания требуемой температуры в помещении. Система охлаждающих балок будет модулировать поток воды в змеевик в соответствии с нагрузкой, но без потери энергии на повторный нагрев. Охлаждающие балки используют постоянный объем воздуха, в то время как система VAV меняет количество воздуха в помещении.

Вместо подачи холодного воздуха через большие воздуховоды в системе охлаждающих балок используется более энергоэффективная пропускная способность трубопровода. Трубопроводы с охлажденной водой обладают объемной теплоемкостью, в 3500 раз превышающей объемную теплоемкость воздуховодов. Это экономит пространство на потолке и позволяет снизить высоту от пола до пола или повысить потолки. Система VAV увеличивает объем воздуха, чтобы заполнить пространство, в то время как система охлаждающих балок увеличивает поток охлажденной воды.

Вентиляционный воздух, подаваемый в помещение с помощью системы охлаждающих балок, соответствует объему, соответствующему использованию помещения и уровню присутствия людей. В системе VAV объем вентиляционного воздуха менее точен, так как вентиляционный воздух смешивается с возвратным воздухом перед подачей в помещение.

Преобразователи точки росы и датчики влажности

Преобразователи точки росы используются для измерения уровня точки росы в помещении во избежание образования конденсата в помещениях, где установлены охлаждающие балки. Поскольку охлаждающие балки сконструированы таким образом, чтобы избежать образования конденсата, и устанавливаются без трубопровода для слива конденсата, важно избегать образования конденсата.

Датчики влажности могут быть прикреплены к трубопроводу охлажденной воды для индикации наличия влаги. Это позволит отправить сигнал на регулирующий клапан, чтобы остановить поток охлажденной воды к охлаждающей балке. Это мера предосторожности, если она необходима.

Преимущества использования активных охлаждающих балок

Уменьшенный размер основных каналов подачи.
Уменьшенный размер обработчика воздуха и/или центральных вентиляторов
Устранение змеевиков повторного нагрева в каждой зоне
Уменьшенный размер системы отопления и горячего водоснабжения
Уменьшенный размер чиллера
Снижение энергопотребления
Увеличенное время использования водяных экономайзеров
Тише обычных систем
Уменьшение высоты пола
Уменьшение размера машинного помещения

Вполне возможно, что высокоэффективная система VAV превзойдет энергосбережение системы Active Chilled Beam.

Используйте программное обеспечение для моделирования энергопотребления, чтобы проверить, является ли здание, которое вы предлагаете для охлаждающих балок, таким же энергоэффективным, как и высокопроизводительная система VAV.

Стоимость установки охлаждающей балки

Стоимость установки системы охлаждающей балки также может быть выше, чем у обычной системы VAV, из-за необходимости прокладки трубопровода охлажденной воды в каждое помещение, а не только в комнату обработки воздуха. Кроме того, охлаждающие балки имеют низкую производительность из-за более высокой температуры охлажденной воды, и может потребоваться их большое количество для удовлетворения потребности помещения в нагрузке. Меньшая дельта-T потребует большего потока для удовлетворения спроса, если мы вернемся к нашей формуле Q = GPM x 500 x Delta-T, если дельта-t ниже, чем GPM, она должна быть выше для достижения той же производительности. Также можно увеличить мощность за счет увеличения площади катушки, что увеличивает стоимость.

Конструкция охлаждающей балки — Swegon Северная Америка

Поиск продукта

Контакт

Узнать › Технологии HVAC | Введение Применение в строительстве CB Design

Охлаждающая балка — это не просто название продукта, это одна из примерно дюжины систем ОВКВ, которые инженер-проектировщик может применить для удовлетворения потребностей здания.

Концепция пассивной охлаждающей балки была разработана в 1979 Компания Farex (предшественник Swegon) была запущена в производство в 1984 году. В 1987 году Farex выпустила активную охлаждающую балку, которая на сегодняшний день является наиболее распространенным типом балки. Охлаждающие балки используются уже более 30 лет в тысячах проектов по всему миру.

Не существует идеальной системы ОВКВ, которая удовлетворяла бы потребности всех типов зданий во всех климатических зонах. Что могут предложить системы охлаждающих балок:

Превосходный комфорт и уровень шума
Высокое качество воздуха в помещении
Простота проектирования, монтажа и ввода в эксплуатацию
Архитектурно приятный
Уменьшенный поток воздуха в помещения по сравнению с обычными системами VAV
Небольшие механические помещения
Уменьшенные потолочные камеры
Снижение стоимости энергии
Низкие эксплуатационные расходы
Гибкость в будущем (переназначение)

Системы охлаждающих балок лучше всего работают в приложениях с высоким коэффициентом явного тепла и контролируемыми ограждающими конструкциями. Они хорошо работают во всех климатических зонах, как в новом, так и в реконструируемом строительстве, где выгодна их небольшая занимаемая площадь.

Модернизация охлаждающих балок в здравоохранении

Применение в зданиях

Системы охлаждающих балок обычно применяются в офисах, школах K-12, институциональных проектах, лабораториях, где уровень воздушного потока задается охлаждающими нагрузками (в отличие от требований к вентиляции), гостиницы и общежития.

4-ходовая охлаждающая балка VAV для применения в офисе

Охлаждающая балка для перегородки в гостиничном номере

Подвесная охлаждающая балка для применения в классе

2-полосная охлаждающая балка линейного типа в лабораторном применении

Концепция охлаждающей балки

В этом видеоролике представлен обзор концепции охлаждающей балки, принципа работы охлаждающих балок и их различных типов.

Установка скорости первичного воздушного потока

Наиболее важной частью конструкции охлаждающей балки является создание надлежащего первичного воздушного потока. В этом видео показано, какие ключевые параметры, включая контроль влажности (точки росы), и как обеспечить соответствие этим параметрам для достижения хорошего дизайна.

Вентиляция с регулированием потребности

Вентиляция с регулированием потребности (DCV) — это распространенный метод повышения энергоэффективности многих систем HVAC. Системы с охлаждающими балками также могут значительно выиграть от применения DCV, и в этом видео показаны преимущества систем с охлаждающими балками DCV.

Охлаждающая балка Стратегии проектирования с использованием охлажденной воды, часть первая

Охлаждающие балки используют охлажденную воду для обеспечения охлаждения. В первой части обсуждаются основные конструкции холодильных установок.

Охлаждающая балка Стратегии проектирования охлажденной воды Часть вторая

Вторая часть проектирования установок охлажденной воды основывается на части первой и рассматривает дополнительные стратегии повышения производительности холодильной установки, включая естественное охлаждение со стороны воды.

Варианты водяных трубопроводов охлаждающей балки

В этом видеоролике представлены подробные сведения о том, как выглядят установки охлаждающей балки во время строительства, а также подробная информация о гидравлических трубопроводах, включая подходы к регулирующим клапанам и стратегии трубопроводов.

Стратегии управления постоянным расходом охлаждающей балки

В этом видеоролике рассматриваются стратегии управления системами первичного воздуха и охлаждающей балкой в системе с постоянным расходом первичного воздуха. Подробно описаны последовательности управления для борьбы с конденсацией.

Стратегии управления переменным объемом воздуха с охлаждающей балкой

Основываясь на первом видеоролике об элементах управления, в этом видео будут подробно рассмотрены последовательности охлаждающих балок с регулируемым объемом воздуха (вентиляция с регулированием по потребности), включая подачу воды перед подачей воздуха, подачу воздуха перед подачей воды и дополнительную конденсацию возможности управления.
