Расчёт и Выбор Расширительного Бачка

Заполните нижеприведенную форму и в результате расчёта будет выбран перечень расширительных бачков соответствующих заданным исходным данным.

Высота от точки присоединения расширительного бачка до верхней точки системы обогрева

Максимальное давление для системы обогрева
в месте подсоединения расширительного бачка

Температурный график Т1 — Т2 системы обогрева

Объём воды в системе обогрева

Тепловая нагрузка системы обогрева

Доминирующий вид радиаторов

Устройство и конструкция

Расчёт и выбор

Установка и процесс установки

Обслуживание и ремонт

Расчёт расширительного бачка

Расчёт расширительного бачка исполняют для определения его объёма, очень маленького диаметра присоединительного трубопровода, начального давления газового пространства и начального эксплуатационного давления в системе обогрева.

Методика расчёта расширительных бачков трудна и рутинна, но в общем установить можно такую зависимость между объёмом бачка и которые влияют на него параметрами:

• Чем больше ёмкость системы обогрева, тем больше объём расширительного бачка.
• Чем выше самая большая температура воды в системе обогрева, тем больше объём бачка.
• Чем выше максимально допустимое давление в системе обогрева, тем меньше объём.
• Чем меньше высота от места установки расширительного бачка до верхней точки системы обогрева, тем меньше объём бачка.

Так как, расширительные бачки в системе обогрева нужны не только для компенсации изменяющегося объёма воды но и для пополнения несущественных утечек носителя тепла — в расширительном баке предполагают некоторый водозапас, говоря иначе эксплуатационный объём. В выше приведенном методе расчёта заложен эксплуатационный объём воды в размере 3% от ёмкости системы обогрева.

Выбор расширительных бачков

Выбор расширительного бачка необходимо выполнять с учитыванием его температурныx и характеристик прочности. Давление и температура в месте подключение бачка не должны быть больше максимально возможных значений.

Объём расширительного бачка должен составлять более или равён объёму, полученному в результате расчёта. Плохих последствий от завышения объёма, сверх расчётного — нет.

Если установка расширительных бачков предусматривается в помещении, то нужно учитывать что сосуды диаметром больше 750 мм и высотой более 1,5м могут не пройти в проём двери, а для их перемещения понадобятся средства механизации. В этом случае предпочтение лучше отдать не одному, а нескольким мембранным бачкам меньшей ёмкости.

1. При эксплуатации в виде теплоносителя гликолевых смесей рекомендуется выбрать расширительный бачок с объёмом на 50% превышающим расчётный.

2. Первый симптом неверно рассчитанного расширительного бачка или неисполненной его настройки — это регулярное срабатывание клапана предохранительного.

Расчет мембранных расширительных бачков Reflex

V = (VL x E) / D, где

VL — суммарный объём системы (котлы, отопительные приборы, теплообменные аппараты, магистрали из труб и иные радиаторы)
Е — показатель увеличения жидкости %
D — результативность мембранного расширительного бачка

Процесс расчета объема системы обогрева довольно не простой и сложный, благодаря этому применяется формула для приблизительного определения объема системы обогрева при популярной мощности отопления системы — 1 кВт = 15 л.
К примеру, есть система обогрева дома мощностью 50 кВт, другими словами суммарный объем (емкость) системы для отопления VL = 15 х 50 = 750 л.
Значение показателя увеличения жидкости (Е) составляет ориентировочно 4% для гидравлических систем отопления с самой большой температурой носителя тепла до 95°С.
В случае применения этиленгликоля в качестве носителя тепла, расчет коэффициента выполняется по формуле: 10% — 4% х 1,1 = 4,4% 20% — 4% х 1,2 = 4,8% и т. д.
Значение эффективности мембранного расширительного бачка D рассчитывается согласно так:

PV – максимальное рабочее давление ( Ррасч. = Pmax клапана предохранительного). Для загородных домов принято брать 2,5 бар.
PS — давление зарядки мембранного расширительного бачка. Значение PS равняется статическому давлению системы для отопления (0,5 бар = 5 метров).

Пример приблизительного выбора бачка

Данные:
Площадь оборева дома — 400 м2
Высота системы — 5м
Мощность теплоснабжения — 44 кВт

Объемного расчет нужного расширительного бачка

VL = 44 х 15 = 660л Выбор: расширительный бачок 50 литров
PV = 2,5 бар; PS = 0,5 бар Reflex NG 50, давление зарядки 0,5 бар
D = (2,5 — 0,5)/(2,5+1) = 0,57
V = 660 x 0,04/ 0,57 = 46,2

Калькулятор выбора расширительного бачка для отапливания

Пример расчета бачка для отапливания

Vu = общий практичный объем бачка = Vi — Vf
Vi = начальный объем = V
Vf = окончательный объем
e = показатель увеличения, подходящий разнице между водной температурой холодной системы (теплоснабжение выключено) и самой большой рабочей температурой.
В типовых системах:
e = 0,04318 (Tmax = 99°C — Tmin = 10°C)
C = общий водный объем в системе, включая котел, провод труб, отопительные приборы и т.д. (примерно С имеет большое значение между 10 и 20 литрами на 1.000 Ккал/час выходной мощности котла).
Pi = Первое давление (безусловное) емкости.
Это давление не должно быть ниже гидростатического давления в том месте, где бачок присоединен к системе.
Pf = максимальное операционное давление (безусловное) клапана предохранительного, принимая к сведению любую разницу в уровнях между емкостью и клапаном предохранения.

Пример:
C = 500 литров
Pi = 1.5 бар (=2,5 ata)
Pf = 4 бар (=5.0 ata)

+7 (495) 981-92-44, 8 800 100 00 77
141707, МО, г. Долгопрудный, Лихачевский проезд, д.8
OOO «Промкомплект»
ИНН 7714354583
КПП 771401001
ОГРН 1157746829206

Расширительный бак. Принцип работы, подбор, давление накачки

Как подобрать расширительный бак для бойлера косвенного нагрева

Содержание

1. Для чего нужен расширительный бак для БКН
2. Как рассчитать объём расширительного бака для БКН
3. Схема подключения бойлера с расширительным баком

Необходимость в расширительном баке для ГВС постоянно оспаривается. Причем у многих опытных сантехников включение узла в систему горячего водоснабжения вызывает как минимум недоумение. С другой стороны, многие производители сантехнического оборудования рекомендуют установить бак для бойлеров косвенного нагрева. Цель узла достаточно простая: снизить нагрузку в системе и устранить гидроудары.

Даже приблизительный расчет расширительного бака для бойлера косвенного нагрева покажет, что его минимальный объем составит не менее 10% от вмещаемой в БКН воды. А это дополнительная емкость на 10-20 л, занимающая полезную площадь. Не удивительно, что один из наиболее частых вопросов, задаваемых специалистам связан с тем насколько необходим расширительный бак для ГВС. Чтобы ответить на него нужно разобраться в устройстве и принципе работы оборудования.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам.

Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

• Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.



• При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.



• После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Как рассчитать объём расширительного бака для БКН

Самые простые вычисления, которые дадут приблизительный результат заключаются в следующем. Объем бачка должен быть не менее 10% от общего объема БКН. Следовательно:

• бойлер на 100 литров подключается к емкости не менее 10 л;
• водонагреватель на 200 литров, нуждается в баке на 20 л.

После определения необходимого объема переходят к определению дополнительных характеристик:

• Подбор расширительного бака для БКН по назначению. Вода в ГВС более агрессивная, чем в системе отопления. В технической документации к буферной емкости должно быть указано основное предназначение. Ставить на бойлер можно только бачок, в инструкции которого прописана возможность использования для ГВС.
• Расчет по давлению — выбор расширительного бака для БКН облегчают специальные таблицы подбора. Входные параметры: то, какое начальное давление воздуха должно быть в расширительном баке для бойлера ГВС:

Максимальное давление Рмах, бар	Начальное давление газа Р₀, бар
	0,5	1,0	1,5	2,0	2,5	3,0	3,5	4,0
1,0	0,25
1,5	0,4	0,2
2,0	0,5	0,33	0,16
2,5	0,58	0,42	0,28	0,14
3,0	0,62	0,5	0,37	0,25	0,12
3,5	0,67	0,55	0,44	0,33	0,22
4,0	0,7	0,6	0,5	0,4	0,3	0,2
4,5		0,63	0,54	0,45	0,36	0,27	0,18
5,0			0,58	0,5	0,41	0,33	0,25	0,16
5,5			0,62	0,54	0,47	0,38	0,3	0,23
6,0				0,57	0,5	0,42	0,35	0,28

• Выбор по мембране — резина, используемая в бачке, влияет на качество жидкости подаваемой в ГВС и сроках эксплуатации предохранительного бачка. Распространенные материалы для изготовления мембран:

NATURAL	Натуральная каучуковая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +50°С. Эластична, но допускает частичную диффузию воды. Область применения — аккумулирование холодной воды.
BUTYL	Синтетическая бутиловая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10до+100°С. Менее эластична, чем NATURAL, но долговечна с точки зрения водонепроницаемости. Область применения — станции водоснабжения (наиболее универсальный материал).
EPDM	Синтетическая этилен/пропиленовая резина для питьевой и не питьевой воды. Диапазон температур эксплуатации от -10 до +100°С. Более влагопроницаема, чем бутиловая.
SBR	Используется только для не питьевой воды (котлы отопления). Диапазон температур эксплуатации от -10 до +100°С. Менее эластична.
NITRIL	Используется для активных сред (масел, топлива). Диапазон температур эксплуатации от -10 до +100°С.

• Выбор с учетом коэффициента температурного расширения системных жидкостей:

  Температура Мин. — Макс.	Вода
  4 — 5° С	0,00
  4 — 10° С	0,03
  4 — 15° С	0,09
  4 — 20° С	0,18
  4 — 25° С	0,29
  4 — 30° С	0,43
  4 — 35° С	0,59
  4 — 40° С	0,78
  4 — 45° С	0,98
  4 — 50° С	1,19
  4 — 55° С	1,43
  4 — 60° С	1,68
  4 — 65° С	1,94
  4 — 70° С	2,22
  4 — 75° С	2,51
  4 — 80° С	2,82
  4 — 85° С	3,14
  4 — 90° С	3,47
  4 — 95° С	3,81
  4 — 100° С	4,16
  4 — 105	4,53

Чтобы облегчить расчеты можно воспользоваться специальными онлайн калькуляторами. В исходные параметры нужно будет ввести объем бойлера. После этого программа рассчитает объем и начальное давление в газовой полости.

Гидробак для горячего водоснабжения имеет синий корпус (белый), для отопления красный.

Схема подключения бойлера с расширительным баком

Обвязка выполняется следующим образом:

• Вода к БКН подводится через обратный клапан. Такая мера предотвратит поступление нагретого теплоносителя в систему ХВС.

• Расширительный бачок лучше располагать в системе ГВС между обратным клапаном и бойлером. Это необходимо чтобы при открытии крана пользователю поступала сразу горячая вода.
  Допускается схема подключения расширительного бака к БКН, когда РБ ставится после бойлера. Функциональных отличий в работе группы безопасности не будет. При этом в ГВС сначала будет поступать остывшая вода из РБ, что не совсем комфортно.





Если обвязка бойлера с расширительным баком выполнена правильно при нагревании ГВС не будет срабатывать предохранительный клапан. Важно избежать двух крайностей:

• Перекачка расширительного бака — в этом случае давление будет выдавливать всю воду из емкости. Последствия: гидроудары и порча сантехнического оборудования при перегреве воды. Нужно снизить давление в баке. Для расчетов начальных параметров можно воспользоваться таблицей, приведенной выше.
• Заниженные показатели РБ — при нагреве теплоносителя будет срывать предохранительные клапана. Соответственно, эффективность группы безопасности будет сведена к нулю. Если не поднять давление в баке, даже при небольшом перегреве теплоносителя будет срабатывать группа безопасности.

Для системы горячего водоснабжения использующей бойлер косвенного нагрева важно установить группу безопасности, включающую предохранительный клапан, манометр и расширительный гидробак. Такая обвязка предотвратит порчу дорогостоящего сантехнического оборудования и уменьшит вероятность аварийной ситуации.

Калькулятор расширительного бака для гидравлических систем горячего водоснабжения, быстро определите размер и выберите расширительный бак

СКИДКИ!

Быстрый размер и выбор ET

со 100% гарантией возврата денег

Калькулятор расширительного бака HVAC для гидравлических систем горячего водоснабжения разработан таким образом, чтобы его можно было применить практически ко всем конструкциям водяного конденсатора, но при этом он был простым и легким в использовании. Интерфейс выполнен в формате Excel, что позволяет любому быстро освоиться. Вы можете добавлять дополнительные строки к расчету объема так же, как в Excel. Ввод данных прост и интуитивно понятен, просто следуйте примерам в калькуляторе. Измените материал трубы, размеры трубы, температуру, давление и т. д., и калькулятор автоматически определит общий объем в системе.

Ссылки, составляющие основу этого калькулятора, также доступны для редактирования, так что вы можете настроить значения жидкости или дополнительные размеры труб. Однако, если вам неудобно вносить изменения, просто напишите мне, и я настрою таблицу в соответствии с вашими потребностями.

Калькулятор также прекрасно печатает в стандартном формате 8,5 x 11 для основы вашего проекта или другого приложения к отчету о проекте.

Калькулятор определит общий объем расширительного бака, а также предоставит шаблон графика для использования на чертежах.

Гавайский общий акцизный сбор не включен в указанную ниже стоимость и будет добавлен к окончательной стоимости.

КУПИТЬ

• Описание
• Автор
• 100% гарантия возврата денег
• Дополнительная информация
• Руководство по эксплуатации

ОПИСАНИЕ ПРОДУКТА

• Серия: Средства проектирования
• Заголовок: Калькулятор конструкции расширительного бака HVAC для водяных систем горячего водоснабжения
• Автор: Джастин Каувале, P.E.
• Единицы: английский (скоро появится в системе SI)
• Язык: английский
• Формат: Excel
• Издатель: Engineering Pro Guides
• Последнее обновление 11 апреля 2018 г.

ОБ АВТОРЕ

Джастин Каувале PE, LEED AP, является профессиональным инженером, зарегистрированным как в области машиностроения, так и в области противопожарной защиты. Он имеет более чем 11-летний опыт практической работы и преподавания инженерного дела практикующим инженерам. Он является владельцем этого веб-сайта и создателем этого контента. Если у вас есть какие-либо вопросы, свяжитесь с ним по адресу [email protected] или посетите страницу «О нас», чтобы узнать больше.

100% гарантия возврата денег

Этот продукт принадлежит вам, и вы можете использовать его без риска. Если вы не полностью удовлетворены своей улучшенной эффективностью после двух недель использования, просто напишите мне по электронной почте заметку об опыте в течение двух месяцев с первоначальной даты покупки для полного возмещения вашей покупной цены, без вопросов.

Дополнительная информация

Как опытный инженер, вы должны быть в состоянии быстро и точно определить размер и выбрать расширительный бак. Каждая гидравлическая система горячего водоснабжения отличается, но этот калькулятор использует наиболее распространенные свойства трубопроводов и жидкостей, чтобы сделать наиболее полный калькулятор расширительного бака на рынке. Этот калькулятор также поставляется с подробным руководством по эксплуатации, в котором не только объясняется, как использовать калькулятор, но также объясняется, как спроектировать расширительный бак с простыми в использовании формулировками и цифрами.

Например, в руководстве рассказывается, как найти расширительный бак в системе.

Руководство по эксплуатации

Загрузите руководство по эксплуатации и технический документ Калькулятор расширительного бака для гидравлических систем горячего водоснабжения — технический документ . Узнайте об опыте проектирования и уравнениях, лежащих в основе калькулятора. К калькулятору прилагается инструкция по эксплуатации конкретно калькулятора и инструкции по использованию калькулятора, но этот PDF-файл также содержит инструкции по проектированию.

Водяные системы горячего водоснабжения

Этот калькулятор охватывает проектирование и выбор водяного расширительного бака для горячей воды. Расширительный бак является частью общей системы горячего водоснабжения, которая часто включает в себя генератор горячей воды (топливный котел), трубопроводы, клапаны / фитинги, водоподготовку, змеевики горячей воды (блоки обработки воздуха и фанкойлы) и насос горячей воды.

(с).

Водяная система — это водяная система, которая используется для передачи тепла из одного места в другое. Типичные гидравлические системы включают в себя системы с охлажденной и горячей водой. Это руководство относится к системам горячего водоснабжения, эти системы имеют дополнительные подсистемы в зависимости от температуры системы. Низкотемпературные системы определяются как системы горячего водоснабжения с температурой менее 240 °F. Средне/высокотемпературные системы определяются как системы горячего водоснабжения с температурой выше 240 °F.

Размеры расширительных баков | Flamco Group

Расчет размера расширительного бака Flexcon с диафрагмой или сменной камерой в соответствии с EN12828 для систем центрального отопления и охлаждения с дополнительной информацией от Flamco, основанной на практическом опыте.

Примеры расчета Расширительные баки Flexcon

Инструмент расчета

Основные принципы расчета

Расчет и выбор

Оценка общего объема системы

Давление наполнения

Основные понятия для расчета размера расширительного бака Flexcon

Объем расширения V

_e

Жидкость системы расширяется при нагревании. В закрытых системах это приводит к повышению давления. Это увеличение объема называется объемом расширения. Повышение давления предотвращается за счет захвата этого объема в расширительном баке. Уменьшение объема при охлаждении называется сжатием. Этот объем также должен быть рассчитан для систем с охлажденной водой.

Резерв воды В

_В

Потери давления из-за утечек или дегазации компенсируются за счет включения резерва воды в расширительный бак.

Максимальный (или нетто) приемочный объем V

_нетто

Это максимальное количество воды, которое расширительный бак может содержать на стороне подачи воды диафрагмы или камеры.

Общий объем бака V

_{Общий объем}

Это общий объем расширительного бака Flexcon.

Статическое давление P

_ST

Это давление, создаваемое статической высотой Hst системы между точкой подключения расширительного бака Flexcon и самой высокой точкой, в метрах водяного столба (1 метр водяного столба = 0,1 бар).

Давление пара P

_D

Жидкость системы может достигать точки кипения во время работы из-за высоких температур в сочетании с добавками. В этом случае давление пара также будет фактором, влияющим на работу расширительного бака.

Допуск по давлению P

_Z

Допуск по давлению служит для компенсации различий в допусках при зарядке газа и для обеспечения избыточного давления в любое время и в любом месте в системе. Рекомендуется поддерживать допустимое давление не менее 0,2 бар.

Перепад давления в циркуляционном насосе ∆P

_насос

Возможно, конструкция системы не позволяет оптимально расположить сосуд в обратном трубопроводе. Разность давлений, создаваемая циркуляционным насосом, может положительно или отрицательно влиять на водозабор расширительного бака.

Газовая заправка расширительного бака Flexcon P

₀

Это давление, измеренное на клапане заполнения азотом в безнапорном состоянии и при температуре окружающей среды. Это давление определяется следующим образом:

P ₀ = P _ST + P _D + P _Z + ∆P _насоса ( ≥ 0,5 бар, Pz=0,2) 9010 кратно 0,5 бар)

Давление срабатывания предохранительного клапана P

_SV

Давление срабатывания предохранительного клапана — это давление, при котором клапан открывается для защиты системы от избыточного давления. Проконсультируйтесь с производителем по поводу допусков точности этого установленного давления, которые могут повлиять на конечное давление.

Конечное давление P

_e

Это максимально допустимое давление системы в месте расположения расширительного бака Flexcon. Он определяется следующим образом:

P _e = P _Зв * 0,9 (≥ 0,3 бар, тип клапана D/G/H)

Коэффициент приемлемости η

_G 2 брутто- и нетто-вместимость судна. Фактор приемлемости определяется соотношением между зарядом газа и абсолютным давлением в барах.

Общий объем системы V

_A

Это сумма содержания:

• Генераторы (котлы, теплообменники и т.д.).
• Буферные емкости.
• Коллекторы.
• Транспортные трубы.
• Излучатели (радиаторы, теплые полы, воздухонагреватели и др.).

Расчет и выбор оборудования для расширения

Расчет расширения состоит из нескольких фиксированных шагов.

1) Соберите необходимые данные

• Объем системных компонентов v _A
• _мин. (Стандарт 4 °C)
• Температура возврата t _R

2) Определить коэффициент расширения n

Расширение воды в результате изменения температуры можно рассчитать, используя плотность:

n = 1- ( ρ _{t, max} /ρ _{t, min} )

3) Определить объем расширения V коэффициент:

V _e = V _a x n

4) Запас воды V

_wr

Объем, эквивалентный 0,5% от общего объема системы, необходим для компенсации потерь. Однако в системах меньшего размера влияние небольшой потери на давление намного больше. По этой причине соблюдается минимум 3 литра.

5) Определить коэффициент приемки η

_G

Представлено в виде формулы (полученной из закона Бойля): Абсолютное давление в барах.)

6) Общий объем расширительного бака Flexcon V

_брутто

Общий объем расширительного бака Flexcon рассчитывается путем деления полезного объема на приемочный коэффициент:

V _брутто = (V _e + V _wr ) / η _G

Температура в расширительном баке Flexcon

Максимально допустимая длительная температура в расширительном баке Flexcon составляет 70 °C. При более высоких температурах при проектировании системы необходимо предусмотреть промежуточный сосуд. Допустимая температура в расширительном баке Flexcon составляет -10 °C.

Тепловое расширение воды в %

В следующей таблице и графике приведены данные по увеличению объема воды в %
при повышении температуры воды
с 4 °С до 105 °С.
Источник: George S. Kell (1975), Åke Melinder

Расчет систем охлаждения

В случае расчетов охлаждения можно использовать тот же метод, но следует учитывать ряд факторов:

• Температура подачи tV является самой низкой температурой в системе.
• В качестве максимальной температуры следует использовать не температуру обратного трубопровода tR, а максимальную температуру окружающей среды tmax, окр. температуру, чтобы предохранительный клапан не срабатывал без необходимости, когда система не работает.
• Антифризные присадки могут увеличить тепловое расширение. Для этого проверьте данные поставщика. Внизу страницы есть таблица с ориентировочными значениями для воды с этиленгликолем.

Размер автомата расширения Flexcon

В автоматах расширения компенсационный объемный расход, возникающий в результате расширения и сжатия, регулируется блоком управления, регулируемым насосом или компрессором.
В компрессорных автоматах заполнение воздушной стороны динамически контролируется, а в насосных автоматах воздушная сторона полностью открыта для атмосферы. В результате нет необходимости в расчете коэффициента приемлемости. При необходимости сосуды наполняют до максимального приемочного объема.
Разница между брутто- и нетто-объемом сосуда определяется здесь максимальным приемочным коэффициентом:

V _брутто = (V _e + V _wr ) / η _max

несколько меньше по сравнению с мембранными расширительными баками.
Максимальный приемочный коэффициент автоматов Flexcon:
η _max = 0,85.

Выбор насоса или компрессора в зависимости от объемного расхода.

Производительность насоса или компрессора должна соответствовать ожидаемому объемному расходу. Все параметры и логарифмы включены в нашу программу расчета на сайте.

Оценка общего объема системы

Чтобы определить необходимый расширительный бак Flexcon, необходимо рассчитать общий объем системы. Если невозможно рассчитать размер системы, то это содержание может быть оценено с помощью эмпирических данных наряду с «Радиаторами колонн» включительно на основе температуры подачи/возврата 90/70 °С.

Содержание воды в системе можно оценить, умножив производительность системы на значения, указанные в таблице. Таблица относится к новым системам. Для более старых систем рекомендуется выбирать более высокие значения.
Этот метод является ориентировочным и не гарантирует правильного определения необходимого расширительного бака Flexcon.

В современных системах не все подсистемы (например, напольное отопление или буферный резервуар) подвергаются воздействию одинаковых минимальных и максимальных температур. В таком случае целесообразно рассчитать объем расширения на подсистему, а затем суммировать их.

Central heating system with

Water capacity in litres
per 1 kW (860 kcal/h)

Convectors and/or air heaters

5.2

Induction units

5.5

Air системы кондиционирования

6,9

Панельные радиаторы

8,8

Центральное отопление коммерческие смеси

10,0

Колонные водяные радиаторы

12,0

коммерческие смеси0003

15,0

лучистые потолки и/или нагревание в нижнем полосе

18,5

Обширные системы трубопроводов (районное нагревание)

25,8

Заполнение давления в вашей системе

Теория

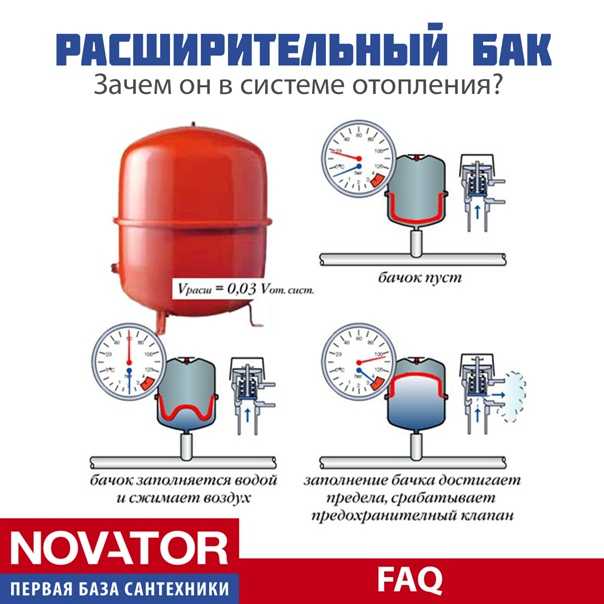

Правильное заполнение. судно. Добавляя правильное количество воды в закрытую систему, обеспечивается минимальный запас воды и, как следствие, рабочее давление, а также предотвращается ненужное срабатывание предохранительного клапана.

Если система заполнена неправильно, могут возникнуть следующие проблемы:

• Если в системе слишком много воды, конечное давление в системе достигается слишком быстро, и предохранительный клапан срабатывает без необходимости, в результате чего котел выдаст ошибку и отключится из-за потери давления.
• Недостаточное заполнение системы может привести к тому, что расширительный бак будет работать всухую, когда система остынет. В результате давление резко падает, в результате чего котел выдает ошибку и отключается. Может возникнуть пониженное давление, что приведет к проблемам с воздухом в системе.

Определение давления наполнения в холодном состоянии

Правильное давление наполнения в холодном состоянии рассчитать просто. В EN 12828 Приложение D представлена ​​следующая формула:

P ₀ = начальное давление: давление газа в сосуде в нерабочем состоянии.
P _ini = давление наполнения: давление в системе после заполнения системы
P _ini = P0 + 0,3 (≥ 0,5)

Минимальное и максимальное давление наполнения в вашей системе

Следующий подход учитывает все замечания, сделанные выше.
Минимальное требуемое давление наполнения лучше всего рассчитывать в зависимости от температуры в системе во время наполнения. Расчет максимально допустимого давления наполнения дает хорошее представление о допусках, доступных при наполнении.

Определения

Pini,min = минимальное давление наполнения
P0 = начальное давление сосуда
Vсосуд = номинальный объем сосуда
Vv = запас воды
Ve,fill = объем расширения при температуре заполнения
ΔVe = разница объема расширения между максимальной и температурой заполнения.

Минимальное давление заполнения

P _{INI, MIN} =

V _Сосуд X (P ₀ +1)

---

(V _Vessel — V _V — V _{E, v E, Vessel — V V}

0 — V

0 — v

0 — v

0 — v

0 — v

0 — v .
