Оптимальная схема подключения радиаторов отопления: Способы и схемы подключения радиаторов отопления: как правильно провести монтаж

Содержание

правильная схема подключения, фото и видео примеры

Рано или поздно радиаторы отопления приходят в негодность: снижается эффективность обогрева, появляются протечки и прочие проблемы. В этом случае не остается ничего другого, как поменять их на новые приборы. Чтобы они прослужили долго и эффективно, нужно знать, как правильно подключать радиаторы отопления – от этого во многом зависит их долговечность и качество работы.

Содержание:

Выбор радиаторов
Как правильно подключить радиатор отопления — выбираем схему
Подключение радиаторов отопления

Схему подключения радиаторов отопления

можно увидеть на фото.

Выбор радиаторов

Прежде чем перейти к тому, как правильно подключить радиаторы отопления, нужно определиться с их видом. Изделия из разных материалов имеют свои свойства и требования к эксплуатации.

В настоящее время на рынке можно встретить следующие батареи:

чугунные;
биметаллические;
стальные;
алюминиевые.

До сих пор чугунные батареи остаются весьма распространенными. К их преимуществам относятся долговечность и невысокая цена. А вот недостатков у них множество: это большой вес, необходимость регулярной покраски, невысокая теплоотдача (по сравнению с более современными приборами из других материалов).

Биметаллические радиаторы представляют собой стальную трубу, окруженную алюминиевыми ребрами. Они совмещают в себе качества стальных и алюминиевых изделий. Основным недостатком таких батарей является их высокая стоимость.

Стальные радиаторы имеют хорошую теплоотдачу, однако они малоустойчивы к гидравлическим ударам. По этой причине они используются в основном в автономных отопительных системах в частных домах.

Алюминиевые батареи в последнее время стали пользоваться большой популярностью. Они стоят недорого, отличаются красивым внешним видом и долговечностью. В зависимости от индивидуальных потребностей, можно выбирать изделия с разным количеством секций. Главным недостатком является низкая теплоемкость – алюминиевые радиаторы быстро нагреваются и остывают. С другой стороны, уже через 15 минут после включения системы отопления в холодном помещении чувствуется увеличение температуры воздуха. Кроме того, воздух из отопительной системы приходится спускать через специальный клапан.

Таким образом, недостаточно просто выполнить правильное подключение радиаторов отопления, нужно еще и подобрать подходящий тип батарей (подробнее: «Как подключить радиатор отопления — способы и варианты»).

Как правильно подключить радиатор отопления — выбираем схему

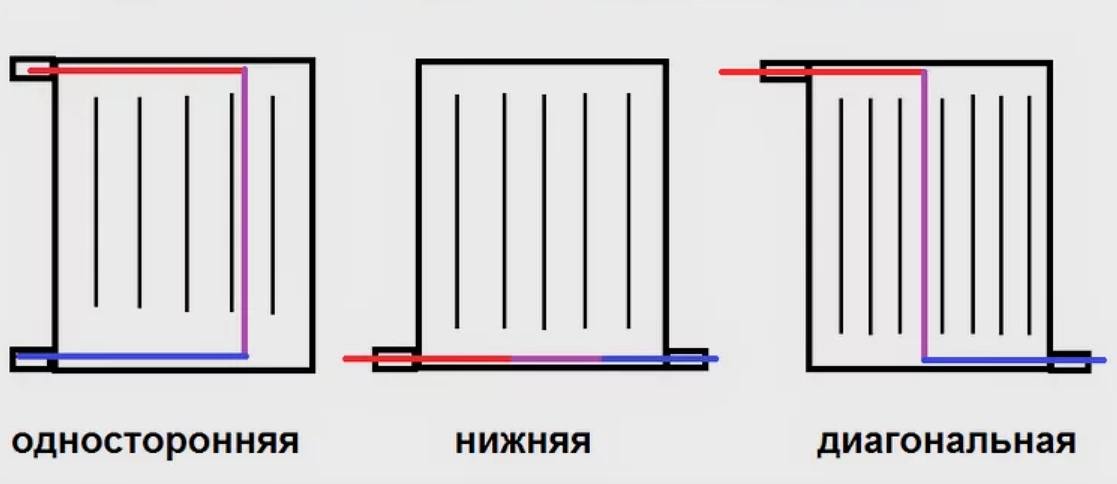

Самым распространенным и эффективным способом подключения батарей является диагональный. Он подразумевает подсоединение входной и выходной трубы к радиатору с разных сторон. Таким образом, входная труба располагается у верхней кромки, а выходная – у нижней части. Правильная схема подключения радиаторов отопления в этом случае обеспечивает равномерное распределение тепла по всему объему изделия и его рациональное использование.

Однако подключить батареи по данной схеме не всегда возможно из-за особенностей отопительной системы. Читайте также: «

Оптимальная схема подключения радиаторов отопления – возможные способы, правильный выбор

«.

В многоэтажных домах с централизованным отоплением обычно используется боковая односторонняя схема подключения. В этом случае трубы подключают к батареям с одной боковой стороны. Эффективность подобной системы отопления более низкая, но все равно она позволяет хорошо обогревать помещения.

Если во время ремонта отопительная труба была спрятана под полом или плинтусом, то батареи можно подключать только по нижней схеме – она бывает вертикальной и седельной. В первом случае обе трубы подсоединяют к нижней кромке трубы вертикально (прочитайте также: «

Подсоединение радиаторов отопления — как правильно подсоединить батареи

«). Во второй ситуации входная и выходная трубы подключаются к противоположным боковым сторонам радиатора у нижней кромки.

Даже в том случае, если было выполнено правильное подключение радиатора отопления, нижней схемы рекомендуется избегать – потери тепла будут достигать 15%. Читайте также: «

Какая схема подключения батареи отопления лучше – варианты и способы подключения, преимущества и недостатки

«.

Подключение радиаторов отопления

Монтаж происходит следующим образом:

Снимаются при необходимости старые радиаторы отопления.
«Лишние» отверстия устанавливаемой батареи закрываются (верхнее – с помощью крана Маевского для спуска воздуха, нижнее – глухой пробкой). На отверстия для подключения к трубам накручивают гайки с подходящей резьбой и герметизируют их паковочной пастой и льном.
В стену вбивают кронштейны, на которых будет держаться радиатор отопления.

Батарею устанавливают на кронштейны. Горизонтальное положение радиатора определяют по уровню, при необходимости крепежный элемент подгибают.
Краны радиатора подключают к трубам, привариваемым к стояку отопительной системы.

В том, как правильно подключить радиатор отопления, нет ничего сложного. Если иметь хотя бы небольшие навыки в ремонте и в точности следовать инструкции, установить батареи получится и самостоятельно.

Однако перед включением отопительной системы нужно убедиться в том, что все было сделано правильно – только в этом случае можно не только избежать нежелательных последствий, но и быть уверенным в эффективности и долговечности радиаторов.

Видео о том, как правильно подключить радиатор отопления:

Схема подключения радиаторов отопления и внутрипольных конвекторов к котлу отопления

Время работы:

Заказать обратный звонок

Подключение и обвязка связаны либо с установкой новой системы, либо с заменой старой. При некорректной установке можно потерять больше половины тепла, которое будет выделяться впустую.

Существенно различаются кронштейны (крепления), в зависимости от вида радиаторов (материал, вес самой системы, допустимый вес воды) и типа: рассматриваются настенные и внутрипольные радиаторы. Значительным минусом современных схем подключения конвекторов при установке является тот факт, что эффективностью отопления можно пожертвовать в угоду эстетике интерьера. Такое обычно происходит в жилых помещениях; на предприятиях максимум внимания уделяется именно получению максимально возможного КПД.

Виды подключения

Каждый вид прибора отопления имеет разный вид подключения.

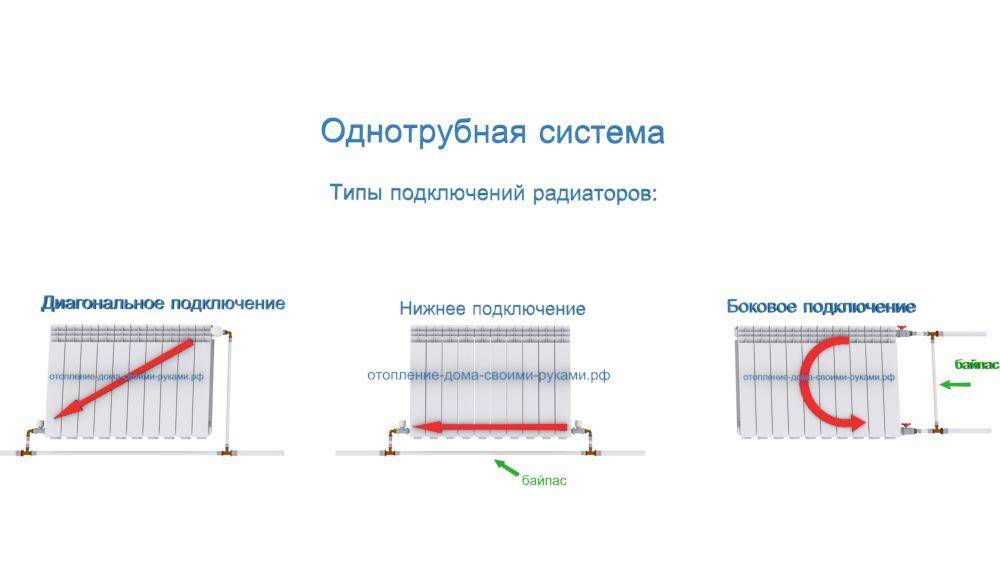

Для настенных радиаторов

Как очевидно из названия, настенные радиаторы имеют крепежи, которые позволяют устанавливать их на поверхности стен. В зависимости от типа, они разделяются на три основные категории.

Нижнее подключение. Присуще, как правило, вертикальным радиаторам. Благодаря такому подключению, минимизируется длина трубы, сохраняется аккуратный внешний вид. Нижнее подключение предусматривает оптимальный размер самой батареи. При этом схема подключения радиаторов предусматривает помещение напорной трубы в патрубок, как и обратной трубы. Расположение исключительно перпендикулярное, нижнее. При таком подключении есть риск потери до 13 процентов общего количества тепла. К плюсам можно отнести отсутствие необходимости отключения нижнего подключения при проведении работ на верхних этажах.
Диагональное подключение. В этом типе подключения напорная труба помещается сверху, а обратная («обратка») выходит снизу, таким образом, создавая форму диагонали. Минимальные потери при теплоотдаче составляют порядка 2 процентов.
Боковое подключение. Подразумевает вывод и напорной, и выводной обратной трубы с одного края, т.е. бока. Удобно при угловом подключении, при неправильном монтаже есть риск плохой циркуляции горячей воды и потери тепла более 20 заявленных процентов. Из всех разновидностей эта имеет наименьший КПД.
Внутрипольные же системы помещаются под покрытие и имеют свои особенности схемы подключения конвекторов. Такой тип является наиболее экономичным, поскольку по своей схеме упрощён и позволяет постоянно сохранять температуру нагретого воздуха. Система является конвективной, маскируется сверху панелью.

Для магистральных трубопроводов

Магистральным считается трубопровод, который используется для распределения установок с трубопроводом. Схема подключения настенных и внутрипольных конвекторов и радиаторов включает в себя отводы отопления, которые занимаются доставкой углеводородов от места непосредственного производства к месту непосредственного потребления.

В данном случае используются для транспортировки воды в климатических системах отопления.

Система отопления со стояками. Схема подключения радиаторов со стояком отопительной системы – это теплопровод, расположенный вертикально и соединяющий магистрали с подводками к приборам отопления. Такой стояк может быть подающим либо обратным, в зависимости от типа его деятельности. В свою очередь, он также может быть одно- либо двухтрубным.
Однотрубное подключение радиаторов отопления. Совмещает в себе две опции, может быть различной по расположению самой трубы: вертикальной, горизонтальной, иметь верхнюю или нижнюю разводку и т.д. Охлаждение воды, как главного теплоносителя, в такой системе проходит постепенно по мере прохождения через все приборы внутреннего ряда. Однотрубная система (так называемая «Ленинградка») имеет всего один вид обвязки, что делает её установку более лёгкой. При этом эффективность по сравнению с двухтрубной проигрывает за счёт совмещённых опций через один отсек трубы.
Воздухо-трубное подключение радиаторов отопления. С помощью такой системы отопление проводится по одной трубе и отводится по другой. Соединение происходит через коллектор, а эффективность такой системы обусловлена тем, что использование двух параллельных труб позволяет вести их работу автономно, независимо друг от друга. Двухтрубная система может быть оснащена удобным термостатом для ручной регулировки. Процесс нагревания отображён в схеме подключения радиаторов отопления и завершается в отопительном устройстве; все ответвления в конечном итоге ведут к котлу отопления.

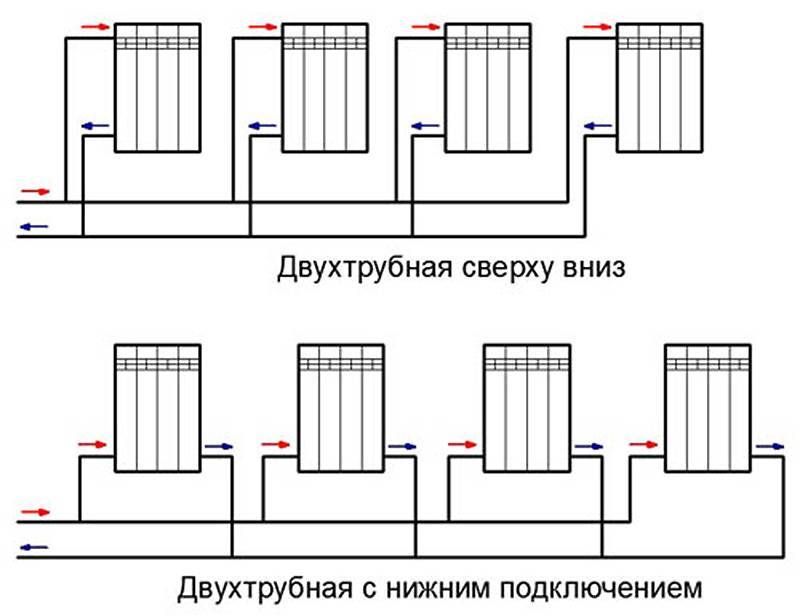

Система имеет несколько основных схем подключения конвекторов и обвязки, среди которых:

одноэтажная;
двухэтажная;
с нижней разводкой;
с верхней разводкой;
лучевая (тип «коллектор»).

Схема подключения отопительных радиаторов оборудуется кранами Маевского для того, чтобы обеспечить возможность регулирования отдельных отсеков при условии, что вся система рассчитана на несколько этажей и соединяется трубами. Также для минимальных потерь и улучшения качества отопления каждый радиатор следует оборудовать краном для развоздушивания, поскольку так можно повлиять на активную циркуляцию и более быстрый нагрев.

Подводя итоги

Тип отопительной системы и схема её монтажа зависит от следующих факторов:

тип помещения, его габаритные размеры;
климатические условия;
желаемый результат и вид использования (постоянное отопление/сезонные работы).

Выбор велик при индивидуальном строительстве.

Двухтрубная система позволяет максимально сэкономить тепло. Для зданий не выше двух этажей стоит применить горизонтальную разводку отопительной системы. Коллектор также поможет оптимизировать работу отопления. При монтаже не стоит делать упор на экономию средств, лучше полностью изучить функциональность и выбрать наиболее подходящий вариант.

Как работают радиаторные обогреватели? (Руководство 2023 г.

)

Радиаторные обогреватели повсеместно используются как в старых домах, так и в новостройках благодаря их невероятной энергоэффективности и экономичности. Понимание того, как работают радиаторные обогреватели, важно, если вы хотите узнать, как обслуживать систему радиаторного отопления вашего дома, или если вы планируете приобрести новую систему для своего дома.

В этом руководстве мы объясняем, как работают радиаторные обогреватели, охватывая основные принципы работы, различные типы радиаторов и способы обеспечения их бесперебойной работы.

Особенности

Радиаторы — это распространенные устройства для обогрева дома, которые используют горячую воду для обогрева дома.
Центральный котел вырабатывает пар или горячую воду, которая затем распространяется по трубам по всему дому.
Радиаторы, как правило, очень эффективны, просты в обслуживании и практически не представляют опасности для здоровья.

Что такое радиаторный обогреватель?

Радиаторные обогреватели — это семейство устройств для обогрева дома, которые используют горячую воду или пар для обогрева вашего дома за счет комбинации излучения и конвекции. Они являются одной из старейших форм внутреннего отопления и остаются популярными и сегодня, потому что они относительно недороги в обслуживании, эффективны и уже установлены во многих домах и зданиях.

Радиаторы используют бойлер или водонагреватель для создания пара или горячей воды, которые затем перекачиваются по всему дому по сети труб. Когда пар или горячая вода попадает в радиатор, он нагревает ряд ребер или змеевиков, которые, в свою очередь, нагревают воздух вокруг радиатора, нагревая ваш дом.

Вот основные компоненты, из которых состоит радиаторный обогреватель:

Бойлер/водонагреватель: Производит пар или горячую воду, которые затем могут циркулировать по всему дому к радиаторам.
Ребра и змеевики: Эти компоненты увеличивают площадь поверхности вашего радиатора, позволяя ему передавать больше тепла окружающему воздуху.
Трубы: Горячая вода или пар в вашем радиаторе проходит через сеть труб для обогрева отдельных комнат в вашем доме.
Клапаны радиаторов: Клапаны регулируют подачу горячей воды и пара в радиаторы и из них.
Термостат: Радиаторные нагреватели обычно подключаются к термостату, чтобы они могли определить, когда им нужно включиться автоматически.

Принцип работы радиаторных обогревателей

Давайте подробнее рассмотрим принцип работы радиаторов, чтобы вы могли лучше понять их преимущества и недостатки.

Системы радиаторного отопления зависят от централизованного котла или водонагревателя для производства пара или горячей воды, которые распространяются по всему дому по трубам к плинтусным обогревателям или автономным радиаторным блокам. Тепло из труб излучается, чтобы повысить температуру воздуха, окружающего радиатор, который затем циркулирует по всему дому посредством конвекции.

Хотя труба, наполненная горячей водой или паром, кажется невероятно горячей на ощупь, она не очень хорошо передает это тепло воздуху в вашем доме. Ключевым элементом конструкции радиаторов является набор ребер или змеевиков, служащих для увеличения площади поверхности горячего материала, соприкасающегося с воздухом. Эти ребра или змеевики обычно изготавливаются из металла с высокой теплопроводностью, чтобы повысить общую эффективность вашей системы отопления и сократить время, необходимое для нагревания вашего дома.

Первичный контур отопления для радиаторных отопителей работает следующим образом:

Вода нагревается. Централизованный котел нагревает воду для производства пара или горячей воды, в зависимости от типа вашей радиаторной системы.
Термостат определяет изменения температуры. Когда ваш термостат определяет, что ваш дом нуждается в обогреве, он запускает циркуляционный насос для прокачки горячей воды через ваш дом, если у вас есть радиатор горячей воды. Если у вас есть паровой радиатор, термостат открывает клапан, который выпускает пар, чтобы он мог свободно поступать к вашему радиатору.
Воздух вокруг радиатора нагревается. Проходя через систему, пар или вода теряет тепло и передает его ребрам и змеевикам радиатора, нагревая воздух в помещении. Сконденсированный пар или охлажденная вода возвращаются в котел по обратному трубопроводу, где их можно повторно нагреть и использовать повторно.
Система выключается, вода снова нагревается. Как только ваш термостат определяет, что в вашем доме достигнута желаемая комнатная температура, циркуляционный насос выключается или паровой клапан закрывается. Вода в бойлере постоянно нагревается по мере необходимости, поэтому она снова готова к использованию.

Для работы всех радиаторов требуется либо горячая вода, либо пар, но то, как они получают эту горячую воду или пар, различается. В следующих разделах представлены три наиболее популярных конструкции радиаторов: водяные радиаторы, паровые радиаторы и радиаторы с электрическими водонагревателями.

Ниже представлено видео, в котором подробно показано, как работают паровые радиаторные отопители. Принципы в видео аналогичны тому, как работают обогреватели плинтуса:

Как работают радиаторы горячей воды?

Радиаторы горячей воды используют водяной бойлер для нагрева воды почти до кипения — обычно около 180 ° F — и циркулируют по всему дому, когда ваш дом необходимо отапливать. Вход позволяет горячей воде поступать в систему из котла, а выход позволяет ей выходить из системы и возвращаться в резервуар для воды котла, где она может быть повторно нагрета.

Радиаторам горячей воды требуется циркуляционный насос или насос для подачи горячей воды по всему дому, что делает их несколько более подверженными неисправностям, чем паровые радиаторы, поскольку они имеют дополнительный компонент, который может сломаться.

Как работают паровые радиаторы?

Паровые радиаторы работают аналогично водяным радиаторам, но не используют насос. Вместо этого набор клапанов контролирует, когда пар проходит через систему. Клапаны открываются, когда ваш дом нужно нагреть, и закрываются, когда он достигает желаемой температуры. Основное преимущество паровых радиаторов заключается в том, что им не нужен насос, так как пар естественным образом течет от высокого давления к низкому давлению.

Проходя через радиатор, пар теряет тепло, в конечном итоге конденсируясь в воду и возвращаясь в котел по возвратной трубе.

Как работают электрические водонагреватели?

Не все системы горячего водоснабжения нагревают воду одинаково. Электрические водонагреватели используют электричество для повышения температуры нагревательного элемента внутри резервуара для воды системы. Нагревательный элемент передает тепло воде, повышая ее температуру, чтобы она могла проходить через систему и обогревать ваш дом.

Электрические водонагреватели, как правило, более эффективны и дешевле в эксплуатации, чем традиционные водонагреватели на жидком или газовом топливе. Они особенно экономичны в сочетании с солнечными панелями, поскольку вы можете использовать энергию, вырабатываемую вашими панелями, для обогрева дома. Даже если ваша солнечная система не вырабатывает достаточно энергии для полной работы вашей системы отопления, она все равно может значительно снизить ежемесячный счет за отопление.

Каковы преимущества радиаторных обогревателей?

Радиаторы по-прежнему являются одним из самых популярных вариантов отопления дома, несмотря на то, что системы принудительной вентиляции становятся все более распространенными. Радиатор, за которым правильно ухаживают, очень эффективен, прост в обслуживании и практически не представляет опасности для здоровья. Подробнее об основных преимуществах радиаторных отопителей:

Комфорт и тепло. Радиаторы отлично поддерживают температуру, но им также требуется немного времени, чтобы буквально прогреться. Однако, как только ваш дом достигает желаемой температуры, радиаторы очень хорошо ее поддерживают. Наличие хорошего воздушного потока может помочь радиаторам более эффективно обогревать ваш дом без необходимости использования вентиляторов для циркуляции теплого воздуха.
Экономичность. Поскольку радиаторы настолько эффективны, они также очень экономичны и помогут вам сэкономить деньги по сравнению с другими вариантами отопления дома. Все деньги, которые вы тратите на газ, нефть или электроэнергию для нагрева воды для вашего радиаторного нагревателя, преобразуются непосредственно в тепловую мощность для отопления вашего дома с практически нулевыми потерями тепла. Кроме того, радиаторы просты в обслуживании и требуют минимального профессионального обслуживания.
Долговечность. Радиаторы представляют собой устойчивые системы с относительно небольшим количеством движущихся частей и требованиями к техническому обслуживанию. Прокачка радиаторов для удаления воздуха из линии важна, и требуются регулярные проверки циркуляционного насоса и водонагревателя вашей системы, но вы не должны сталкиваться со многими проблемами, связанными с долговечностью.
Энергоэффективность. Водяные и паровые радиаторы являются наиболее эффективным способом обогрева дома и намного более эффективным, чем центральное отопление или электрические радиаторы. Поскольку радиаторы являются закрытыми системами, их эффективность может быть очень близка к 100%, при этом расходуется очень мало энергии, и почти вся она идет на обогрев вашего дома. Поддержание высокой энергоэффективности требует регулярного обслуживания, но относительно просто.
Безопасность. Радиаторы безопаснее, чем системы с принудительной вентиляцией, поскольку вам не нужно беспокоиться о том, что вы вдыхаете плесень или грибок, если не чистите вентиляционные отверстия регулярно. Вы должны убедиться, что температура поверхности вашего радиатора установлена на безопасном уровне, чтобы избежать контактных ожогов. Вы можете отрегулировать впускные и выпускные клапаны самостоятельно или поручить их настройку профессионалу во время осмотра.

Техническое обслуживание радиаторных обогревателей

Радиаторные обогреватели не требуют особого ухода по сравнению с другими системами отопления, но все же требуют некоторого внимания для поддержания их бесперебойной работы.

Если ваши радиаторы горячей воды нагреваются дольше, чем обычно, или если они издают необычные булькающие звуки, возможно, пришло время прокачать их. Прокачка радиаторов довольно проста и не займет много времени. Используйте ключ для выпуска воздуха, прилагаемый к вашему радиатору, чтобы повернуть выпускной клапан против часовой стрелки, пока не услышите шипящий звук. Закройте вентиль, как только вместо воздуха начнет выходить вода.

Паровые радиаторы со временем могут засориться, если вы не прочищаете их вентиляционные отверстия. Забитые вентиляционные отверстия делают ваш радиатор менее эффективным и эффективным, что приводит к пустой трате денег и затрудняет поддержание комфорта в вашем доме зимой. Вы можете использовать тонкую проволоку, иголку или другой твердый узкий предмет, чтобы очистить отверстие для воздуха от мусора.

Вы также должны раз в год осматривать трубы радиатора, чтобы убедиться, что они все еще в хорошем состоянии. Трубы со временем изнашиваются, а небольшие трещины или проколы могут быстро превратиться в большие проблемы, если о них не позаботиться. Быстрого визуального осмотра достаточно, чтобы выявить большинство проблем, но вы можете попросить сантехника проверить во время планового визита, если хотите быть особенно осторожным.

Современные советы домовладельцам

Большинство радиаторов не требуют регулярных визитов специалиста, но может быть полезно проверить горелку и циркуляционный насос, чтобы избежать возможных проблем. Многие компании рекомендуют ежегодные проверки, что является хорошим вариантом, если вы не хотите тратить время на проверку своих радиаторов самостоятельно.

Понимание того, как работают радиаторы, облегчает диагностику проблем, когда они возникают, чтобы вы могли сохранить свой дом красивым и уютным зимой. Мы надеемся, что вы нашли это руководство полезным для изучения того, как работают радиаторы, и теперь вы лучше понимаете, является ли система радиаторного отопления правильным выбором для вашего дома. Радиаторы эффективны, экономичны и просты в обслуживании, что делает их отличным выбором для большинства домовладельцев.

Часто задаваемые вопросы о радиаторных обогревателях

Как долго служат радиаторные обогреватели?

Радиаторы отопления дома обычно служат от 15 до 20 лет, в зависимости от типа вашего обогревателя и уровня ухода за ним на протяжении всего срока службы. При регулярной прокачке и плановых проверках циркуляционного насоса и бойлера можно легко получить 20 лет эксплуатации радиаторного нагревателя.

Безопасны ли радиаторные обогреватели?

Радиаторные обогреватели очень безопасны, особенно по сравнению с системами принудительной вентиляции, которые могут вызывать респираторные заболевания из-за плесени и бактерий. Основная проблема с радиаторными обогревателями — это сухой воздух, который они создают в вашем доме, что может привести к незначительным проблемам, таким как сухость кожи и першение в горле. Радиаторы также могут вызвать ожоги, если они не откалиброваны должным образом, поэтому убедитесь, что профессионал установил температуру контакта во время планового технического обслуживания.

Радиаторы также намного безопаснее, чем электрические обогреватели, которые являются частой причиной домашних пожаров.

Могут ли от радиаторных обогревателей заболеть?

Радиаторные обогреватели вряд ли вызовут у вас заболевание, поскольку они являются закрытыми системами. Варианты домашнего отопления, которые используют воздуховоды для подачи воздуха по всей комнате, могут вызвать проблемы с дыханием, если вы не чистите их регулярно. Радиаторы не имеют такой проблемы и обычно считаются намного более безопасными.

Как часто нужно прокачивать радиатор?

Специалисты рекомендуют прокачивать радиаторы не реже одного раза в год, желательно задолго до зимних месяцев, когда система будет интенсивно использоваться. Может быть хорошей идеей чаще прокачивать радиаторы, если вы заметили, что они нагреваются дольше или если они издают много шума при включении.

Как работают системы тепловых насосов?

Геотермальные тепловые насосы работают, поглощая энергию земли и сжимая низкопотенциальную энергию в высокопотенциальное тепло. Затем они передают тепло через систему распределения тепла, такую как радиаторы или теплые полы, для надежного отопления и горячего водоснабжения в любое время года.

Геотермальные тепловые насосы могут обеспечивать температуру до 65°C. Помимо обогрева зданий всех размеров и возрастов, они также могут обеспечивать активное или пассивное охлаждение.

Могу ли я использовать геотермальный тепловой насос с подогревом пола?

Да. Теплый пол с помощью геотермального теплового насоса — очень эффективный способ обогреть вашу собственность. Вместе они могут достичь эффективности около 400%.

Подпольные распределительные системы особенно хорошо работают с геотермальными тепловыми насосами, поскольку они работают при более низких температурах подачи. Большая площадь пола с подогревом означает, что тепловой насос может обеспечивать температуру до 35°C. Это обеспечивает эффективность и может привести к более дешевым счетам за отопление и эксплуатационным расходам.

Теплый пол по сравнению с радиаторами

При использовании теплых полов вы можете добиться более высокой эффективности из-за низкой температуры, требуемой от теплового насоса. Радиаторы должны быть либо правильно подобраны по размеру, либо заменены на более крупные, чтобы обеспечить более низкую температуру потока, или тепловой насос должен производить более высокие температуры, чтобы излучать достаточно тепла с меньшей площади поверхности.

Как получить максимальную эффективность от напольного отопления?

Низкие температуры подачи

Для обеспечения наиболее эффективной работы теплового насоса важно, чтобы температура на выходе из системы распределения тепла поддерживалась как можно ниже. Таким образом, тепловому насосу приходится выполнять меньше работы, чтобы повысить температуру земли до пригодной для использования температуры внутри помещения.

В случае с напольными системами идеальной установкой является монтаж пола в стяжку. Благодаря большей площади поверхности стяжка пола может работать при более низких температурах, около 35°C. Стяжку можно использовать даже в качестве тепловой массы, позволяющей тепловому насосу работать по непиковым тарифам на электроэнергию. Это еще больше снижает эксплуатационные расходы геотермального теплового насоса.

Идеальные материалы для различных типов полов

Для первого этажа:

Идеальной конструкцией здания является балка и блок с полом и стяжкой поверху.

Для подвесных полов:

Сухая или песчаная стяжка может использоваться как между лагами, так и поверх них. Однако при использовании этих систем необходимо учитывать структуру и высоту. Возможно, тепловому насосу придется работать при более высокой температуре, чтобы отводить тепло через древесно-стружечную плиту и чистовую отделку пола. Имейте в виду, что это снизит его эффективность.

Что следует учитывать при использовании напольного отопления?

Дополнительные расходы на подвесные деревянные полы

Если у вас есть подвесной деревянный пол, любая труба системы теплого пола, которая обычно устанавливается в пустотах между балками, должна поддерживаться стальной пластиной теплопередачи. Это не только увеличивает стоимость, но также может замедлить программу сборки.

Эффективность напольного покрытия по сравнению с радиаторами для подвесных полов

Поскольку температуру подачи для подвесных полов необходимо увеличить примерно до 45ºC (для прохождения тепла через древесно-стружечную плиту и чистовую отделку пола), нет большей эффективности для напольного покрытия чем если бы тепловой насос обслуживал радиаторы.

Нет внепиковых тарифов на тепловые плиты

Если в установке используются тепловые плиты, внепиковые тарифы не могут быть эффективно использованы, так как отсутствует аккумулирование тепла и, опять же, могут потребоваться более высокие температуры.

Расскажите о своих планах на консультацию

Теперь у нас есть прекрасный дом, в котором комфортно тепло в холодные и прохладные месяцы, но в котором сохраняется прохлада в разгар лета. Горячая вода есть постоянно и в большом количестве. Почти волшебно иметь возможность принимать душ каждое утро, не полагаясь на газовые или электрические котлы центрального отопления. Система интуитивно понятна в использовании и при необходимости легко настраивается в зависимости от сезона.
Домовладелец

Работают ли геотермальные тепловые насосы с радиаторами?

Да. Когда радиаторы используются с геотермальными тепловыми насосами, радиаторы обычно имеют увеличенный размер для обеспечения соответствующей температуры потока. Чтобы обеспечить достаточное движение воздуха и, следовательно, тепловой поток, радиаторы нуждаются в определенной температуре или размере потока, поскольку тепловой поток пропорционален температуре и площади поверхности.

При снижении температуры подачи необходимо увеличить площадь поверхности радиатора, чтобы сохранить ту же тепловую мощность. Вот почему пол с подогревом — с его большей площадью тепловыделения — более популярен среди геотермальных тепловых насосов.

Использование радиаторов с вентилятором для повышения производительности

Радиаторы с вентилятором, такие как блоки Jager DBE, можно использовать с тепловым насосом для повышения производительности. Эти агрегаты сочетают в себе медно-алюминиевый ребристый теплообменник с низким содержанием воды и несколько небольших вентиляторов. По мере того, как вентиляторы увеличивают поток воздуха вокруг теплообменника, мощность радиатора увеличивается и может дать до 3-х раз больше тепловой мощности, чем обычный радиатор с такими же размерами.

Так как эти блоки содержат мало воды, они быстро реагируют на изменения окружающей среды и понижение температуры в ночное время. Радиаторы с вентилятором работают с электрическими вентиляторами, поэтому они должны быть подключены к электросети и иметь небольшое потребление электроэнергии около 2-3 Вт. Они также обычно поставляются с кнопкой повышения температуры, которая обеспечивает максимальное тепловыделение в течение примерно 15 минут для быстрого обогрева холодного помещения.

На что следует обратить внимание перед использованием радиаторов с тепловым насосом?

Размер радиатора должен быть рассчитан на температуру подачи до 55ºC.

Размер радиатора должен быть увеличен для обеспечения температуры подачи, совместимой с тепловым насосом. Более высокие температуры подачи снижают коэффициент полезного действия (CoP) и, следовательно, эффективность системы отопления.

Используйте байпасные радиаторы, чтобы избежать коротких циклов

Чтобы избежать коротких циклов теплового насоса в режиме обогрева помещения, примерно 25% радиаторов должны использоваться в качестве байпасных радиаторов, т. е. без термостатического контроля на них. Эти байпасные радиаторы должны быть в зонах, не требующих строгого контроля температуры, например, в коридорах. Если требуется тщательный контроль температуры во всех зонах, следует использовать буферную емкость.

Расскажите нам о своих планах, чтобы получить консультацию

Могу ли я использовать имеющиеся радиаторы с геотермальным тепловым насосом?

Можно, но если радиаторы уже не слишком большие, система отопления будет не такой эффективной, как могла бы быть.

Для получения достаточного количества тепла от радиатора температура на выходе теплового насоса должна быть увеличена примерно до 45°C – 50°C. Для получения температуры на выходе 50°C КПД теплового насоса равен примерно трем. Таким образом, каждая единица электроэнергии, используемая для питания теплового насоса, производит три единицы тепла.

Поскольку размеры радиаторов в модернизируемых объектах обычно рассчитаны на температуру подачи 71°C – 82°C, они могут быть меньшего размера. В этом случае рекомендуется, если это возможно, заменить их радиаторами увеличенного размера, которые работают при более низких температурах подачи, совместимых с тепловым насосом (45°C-50°C). Любая труба микроскважины к радиаторам также должна быть заменена.

Помните, что по мере увеличения температуры на выходе теплового насоса его эффективность снижается. Если температура на выходе из радиатора превышает 50°C, это снизит КПД и КПД системы теплового насоса, что снизит преимущества в плане эксплуатационных расходов.

Как узнать, подходят ли мои радиаторы для теплового насоса?

Чтобы узнать, совместимы ли имеющиеся у вас радиаторы или достаточно ли велики они для геотермального теплового насоса, найдите установщика в надежной сети Kensa.

Вы также можете проверить это, протестировав радиаторы в течение отопительного сезона. Подробнее здесь.

Могу ли я использовать комбинацию напольного отопления и радиаторов с тепловым насосом?

Да. Тепловые насосы могут использоваться для обогрева зданий с помощью систем «теплый пол», радиаторов или их комбинации. В то время как напольные системы часто используются на нижних этажах, возможно, предпочтительным выбором для обогрева верхних этажей являются радиаторы.

Если вы используете смесь обоих типов систем отопления, необходимо принять во внимание ряд моментов:

Тепловой насос должен работать при более высокой температуре

Из-за меньшей площади поверхности радиаторы более высокая температура потока для подачи тепла в помещение. Эта температура означает, что тепловой насос работает менее эффективно, чем если бы отопление осуществлялось исключительно под полом.

Возможна задержка теплоотдачи

Пол, уложенный в стяжку, действует как большой радиатор и поглощает большую часть тепла, производимого тепловым насосом. Это поддерживает низкую температуру обратного потока к тепловому насосу.

Однако при низких температурах подачи радиаторы в системе не будут обеспечивать тепло и не будут казаться теплыми до тех пор, пока пол не нагреется до рабочей температуры. Это может привести к задержке между включением системы отопления и фактическим выделением тепла радиаторами. Эта задержка более выражена при начальном запуске, но может возникать и при нормальных рабочих условиях.

Плотность труб под полом

Из-за более низких температур подачи Kensa рекомендует увеличить плотность труб для всех систем под полом, используемых с тепловыми насосами. Это сохраняет тепло.

В системах с радиаторами температура подачи 45°C может быть снижена до 35°C с помощью смесительных клапанов. Тем не менее, важно помнить, что напольные покрытия, служащие изоляционным слоем, могут нуждаться в более высокой температуре потока, чем 35°C для системы напольного покрытия.

Могу ли я использовать геотермальный тепловой насос для приготовления горячей воды?

Да. Геотермальные тепловые насосы Kensa способны производить хранящуюся горячую воду с температурой до 60°C.

Тепловой насос Shoebox может генерировать более горячую воду, чем любая другая система Kensa (65°C). В то же время линейки высокотемпературных тепловых насосов Twin Compact, Evo* и гибридных геотермальных тепловых насосов могут обеспечивать температуру горячей воды 60°C.

Компания Kensa впервые применила подход к производству горячей воды для бытовых нужд в моделях тепловых насосов, использующих грунт, который позволяет отказаться от термостатов горячей воды.

*кроме Evo 17 кВт – только отопление помещений.

Как геотермальные тепловые насосы производят горячую воду?

Когда таймер горячей воды для бытового потребления требует производства горячей воды, трехходовой клапан отводит поток из контура распределения тепла в непрямой змеевик в баке горячей воды. Температура воды от теплового насоса повышается.

Когда время производства горячей воды заканчивается, трехходовой клапан снова переключается на подпольное распределение, и температура падает до расчетной температуры отопления помещения. Затем тепловой насос возвращается в режим обогрева помещения или выключается, если ни одна зона не нуждается в тепле.

Из-за низкой температуры подачи, создаваемой тепловым насосом, бак горячей воды должен иметь змеевик увеличенного размера для обеспечения правильной теплопередачи. Чем больше размер змеевика внутри бака, тем лучше площадь теплопередачи и тем выше производительность ГВС.

Насколько горячей может нагреть воду геотермальный тепловой насос?

Максимальная температура горячей воды, которую может обеспечить тепловой насос, составляет примерно 65°C.

Помните, чем выше производство горячей воды и потребность в тепле, тем ниже эффективность геотермального теплового насоса. Максимальная температура воды на выходе теплового насоса зависит от многих факторов, включая:

Максимальное давление контура хладагента
Расход горячей воды через змеевик накопителя ГВС
Температура грунта
Расход по трубопроводу

Компания Kensa впервые применила подход к производству горячей воды для бытовых нужд во всей линейке геотермальных тепловых насосов, который обеспечивает оптимальную и эффективную температуру горячей воды, устраняя необходимость в термостатах. Регулирование максимальной температуры воды на выходе с помощью термостата или фиксированного переключателя температуры может привести к более низкой температуре воды, чем это было бы возможно в противном случае.

Вот почему Kensa использует реле давления хладагента, которое автоматически прерывает цикл горячей воды для бытовых нужд в точке самого высокого давления и, следовательно, самой высокой температуры. Это гарантирует, что тепловой насос подает максимально горячую воду с максимальной эффективностью.

После того как тепловой насос Kensa завершил цикл ГВС, внутренний таймер предотвращает запуск другого цикла в течение двух часов. Этот таймер можно настроить во время ввода теплового насоса в эксплуатацию.

Нужен ли мне погружной нагреватель с тепловым насосом?

В стандартной комплектации погружные нагреватели не используются ни в каких моделях тепловых насосов Kensa из-за их потенциальных затрат для конечных пользователей.

Однако, если требуется 65°C круглый год, рекомендуется подключить погружной нагреватель к функции автоматического повышения температуры на моделях Kensa Evo. Наши модели Shoebox выдерживают температуру 65°C без погружения.

Если допустима температура воды 60°C, рекомендуется запрограммировать погружной нагреватель на повышение температуры до 65°C один раз в неделю с помощью таймера горячей воды для бытового потребления или контроллера Evo (Genesis System Manager).

Если геотермальный тепловой насос производит достаточно горячую горячую воду, нет необходимости в подпитке от погружного нагревателя. Тем не менее, погружные устройства могут быть установлены в баках с горячей водой в качестве резервных мер.

Можно ли использовать тепловой насос для охлаждения?

Да. Геотермальный тепловой насос в режиме охлаждения предлагает менее углеродистую и более дешевую альтернативу системам кондиционирования воздуха или чиллерам.

Уникальные геотермальные тепловые насосы Kensa обеспечивают пассивное охлаждение для сверхнизкозатратного комфорта летом, одновременно перезаряжая землю для более энергоэффективной системы геотермального отопления.

Наши геотермальные тепловые насосы также могут быть изготовлены для обеспечения активного охлаждения здания за счет работы в режиме обратного цикла. Это работает так же, как чиллер.

ПОДРОБНЕЕ ОБ ОХЛАЖДЕНИИ

Могу ли я использовать геотермальный тепловой насос с бойлером?

Да, это называется бивалентным обогревом. Бивалентная система отопления сочетает в себе геотермальный тепловой насос и дополнительный котел. Эта система предназначена для подачи тепла в систему распределения, когда тепловой насос не рассчитан на 100% пиковой нагрузки. Бивалентные системы обычно используются при модернизации, когда уровень изоляции здания недостаточен, а тепловой насос не может эффективно удовлетворить всю тепловую нагрузку.

Бивалентные системы должны быть тщательно спроектированы, чтобы избежать слишком высокой температуры обратного контура отопительного контура. Если эта температура обратки выше встроенной уставки температуры, при которой тепловой насос отключается, тепловой насос фактически никогда не включится, и вся нагрузка будет взята на себя вспомогательным котлом, что приведет к более высоким, чем ожидалось, счетам за электроэнергию. и выбросы углерода.

Для большинства проектов с тепловыми насосами Kensa стремится подобрать систему таким образом, чтобы она удовлетворяла 100 % потребности в отоплении, поэтому бивалентные системы часто не нужны. Свяжитесь с Kensa, чтобы обсудить тип установки, который подходит для вашего проекта.

Свяжитесь с нами

Как добиться оптимальной производительности бивалентной системы?

Самый простой и эффективный способ обеспечить максимальную эффективность бивалентной системы отопления при сохранении комфорта жильцов — использовать логику управления «или-или». Проще говоря, работает либо тепловой насос, либо дополнительный котел, но не оба вместе.

Система работает от внешнего датчика температуры. Устанавливается при внешней температуре, выше которой тепловая нагрузка удовлетворяется только тепловым насосом. Если температура наружного воздуха падает ниже этой уставки, тепловой насос отключается и включается дополнительный котел для подачи тепла в систему распределения тепла. Из-за более высокой температуры на выходе вторичного котла важно, чтобы поток котла смешивался через смесительный клапан с обратным потоком, чтобы понизить температуру до уровня, подходящего для системы распределения тепла.

См. примеры схем для бивалентных систем .

Связанный контент

Активное охлаждение против пассивного охлаждения

Пассивное или активное охлаждение доступно по цене, безвредно для окружающей среды и решает распространенные проблемы с перегревом. Обеспечение энергоэффективного, низкоуглеродного и недорогого охлаждения без ущерба для окружающей среды и перегрева — баланс, достижимый только при использовании геотермальных тепловых насосов.

Какова эффективность теплового насоса?

Геотермальный тепловой насос может производить от 3 до 4 киловатт (кВт) тепла на каждый 1 кВт потребляемой им электроэнергии.
