Mini Orange ( Aspen ) — дренажная помпа для кондиционеров
Mini Orange / AO Mini lift — самая популярная модель дренажного насоса в мире. Признание у инженеров и монтажников данная помпа заслужила высокой надежностью, удобством в подключении и широким набором полезных и качественных аксессуаров. В штатный комплект поставки помимо стандартных крепежных элементов входят антисифонное устройство и погружной корпус датчика. Кроме этого компания Aspen выпускает дополнительные аксессуары из расширенного набора XTRA. Помпа Mini Orange идеально подходит как для кондиционеров бытовой серии, так и небольших полупромышленных и промышленных агрегатов, мощностью до 16 кВт.
Принцип действия
Включение и выключение Mini Orange происходит по сигналу выносного датчика уровня, подключаемому к насосному модулю при помощи кабеля управления. Насос обладает схемой защиты от перелива, при подключении которой можно управлять кондиционером в аварийных ситуациях — например, выключать его при достижении водой критической отметки с подачей звукового и/или светового сигналов.
|
Комплект поставки Mini Orange:
|
||||||||||||||||||||
Инструкция по монтажу и эксплуатации Aspen Mini Orange / Скачать 880 кб |
|||||||||||||||||||||
5 мДренажная помпа Aspen mini orange
Помпы Aspen mini используются для отведения конденсата от кондиционера и предназначены для скрытого монтажа над подвесным потолком или в коробе.
Дренажная помпа Aspen Mini orange:
- 1 фаза 50 Гц
- аварийная сигнализация
- напряжение 220-240 В, 16 Вт
- макс.
производительность 12л/ч, при нулевом подъеме - макс. рекомендуемая высота подъема 10м, при расходе воды 6 л/час
- 21 дБ
- Оснащена вспомогательным погружным резервуаром
- концепция Plug&Play;
- антисифонное устройство
-
до 16 кВт / 54000 БТЕ/час
-
настенные раздельные компрессорно- конденсаторные системы; канальные кондиционеры; напольные и поднятые над уровнем пола кондиционеры
-
Идеально подходят для небольших промышленных и бытовых блоков.
| Max. производительность | 12 л/ч при нулевом подъеме |
| Max. рекомендованная высота подъема | 10 м. |
| Высота всасывания до | 2 м. |
| Уровень шума (на расстоянии 1 м.) | 21 дБ(А) |
| Электропитание | 230 В перемен. тока, 50-60 Гц, 0,1А |
| Режим работы | Прерывистый |
| Класс изоляции | Устройство класса II |
| Мощность блока до | 16 кВт / 54000 БТЕ/час |
| Max. температура воды | 40°С / 104°F |
| Выходная трубка | Трубка с внутренним диаметром 6мм |
| степень защиты IP | IPx1 |
| выключатель предохранитель |
на 30 А Н.З. |
| Тепловая защита | + |
| Полная герметизация | + |
| Самовсасывание | + |

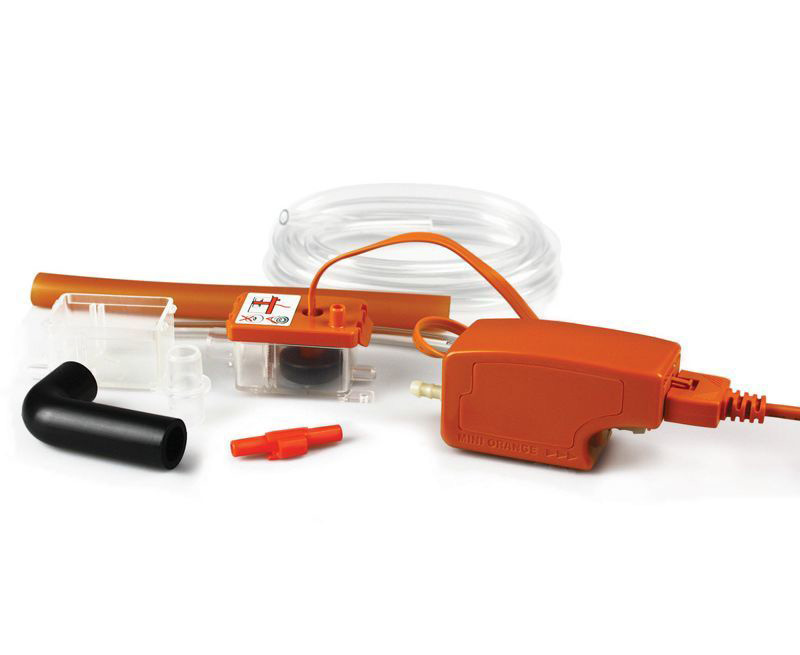

В комплекте:
- Насос Mini Orange
- Съемный кабель электропитания длиной 1,5 м
- Резервуар
- Крышка резервуара с кабелем датчика длиной 1,5 м
- Погружной резервуар
- Антисифонное устройство
- Попловок и фильтр
- Трубка длиной 1,5 м с внутренним диаметром 6 мм
- Оранжевая входная трубка длиной 220 мм, с внутренним диаметров 14 мм
- Виниловая трубка для забора воздуха длиной 150 мм.
с внутренним диаметром 6 мм - Комплект соединителя трубы отвода
- Комплект аксессуаров для монтажа
- Инструкция по установке
Немного о самой помпе и о способе ее установке в видео:
Дренажные помпы для кондиционеров : Дренажная помпа Mini Orange
ОписаниеКомпактная дренажная помпа MINI Orange относиться к проточному раздельному типу. Она имеет универсальный корпус, что позволяет использовать различные способы монтажа.
Комплектация дренажной помпы MINI Orange
- Насос
- Резервуар
- Резервуар погружной
- Трубка виниловая диаметром 6 мм и длиной 15 см
- Дренажная входная трубка
- Трубка виниловая диаметром 6 мм и длиной 1,5 м
- Розетка для 6 выводов
- Зажимы (4 шт.) 300*3,6 мм
- Зажимы (2 шт.
) 140*3,6 мм - Ворсовые самоклеящиеся ленты (2 шт.)
Технические характеристики
- Скорость потока воды на нулевой высоте/производительность – 14 л/ч
- Высота подъема максимальная – 8 м
- Температура воды максимальная — 40°С
- Уровень шума на высоте 1 метр – 23 дБ(А)
- Электропитание — 16 Вт, 220-240 В, 50/60 Гц
- Наличие термозащиты двигателя
- Полная герметичность
- Контакт сигнализации аварийной – перекидной, безпотенциальный 230В, 3(5)А
- Размеры: высота – 51 мм, глубина – 39 мм, ширина – 107 мм
- Вес 0,23 кг
- Соответствует нормам СЕ
- Наличие полупроводникового датчика уровня воды на основе эффекта Холла

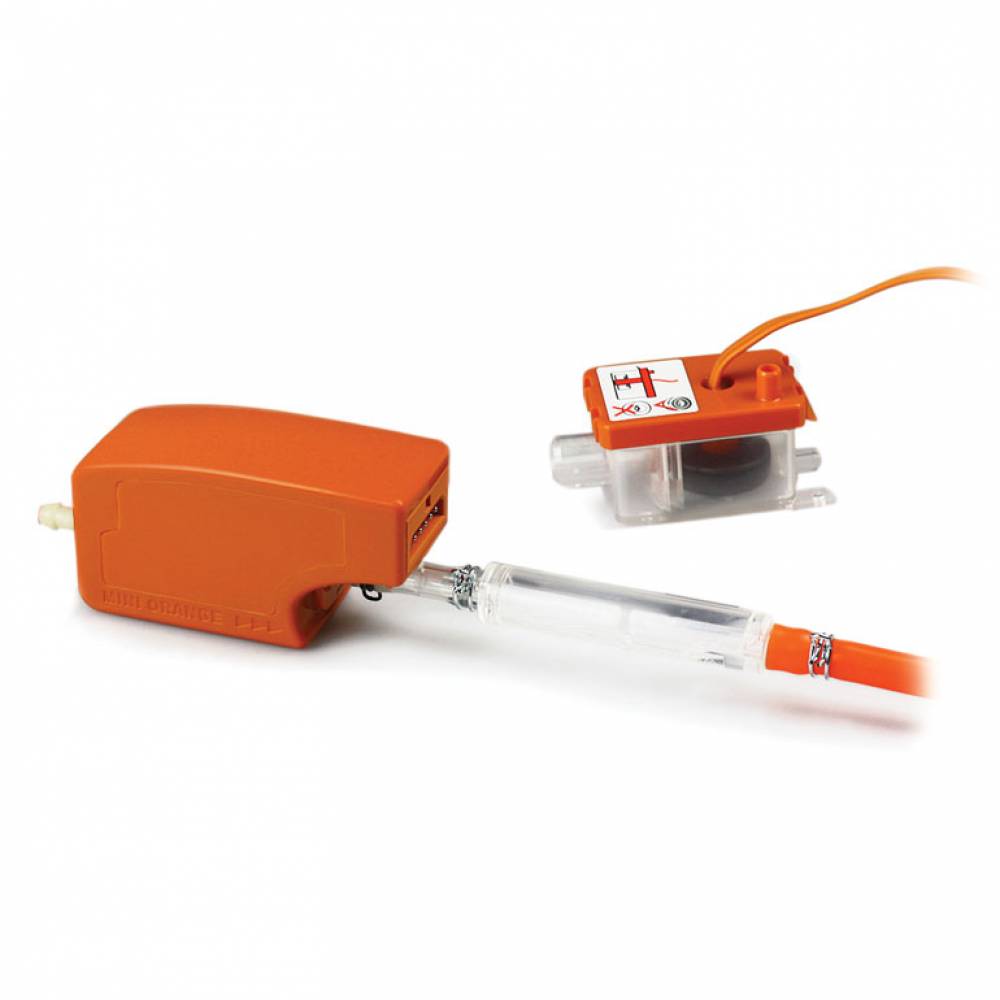

Принцип работы и монтаж
Дренажная помпа MINI Orange предназначена для скрытой устнановки, она может монтироваться в пластковом коробе, в запотолочном пространстве, за внутренним блоком сплит системы.
- Камера с поплавком, который используется в качестве датчика высоты воды, монтируется к дренажному шлангу сплит системы под ванночкой
- Помпа закрепляется выше кондиционера и соединяется с поплавковой камерой тонкой дренажной трубкой
- Трубку, выходящую из помпы, необходимо подвести к месту прямоточного основного слива (в сторону, вниз или вверх)
По мере наполнения камеры конденсатом поплавковый датчик поднимается до верхнего уровня, после чего замыкаются контакты, и происходит включение помпы. Она начинает откачивать скопившийся конденсат до тех пор пока не получит следующий сигнал от поплавка.
Для отвода конденсата достаточно разместить насос внутри блока испарителя или в коробе для прокладки труб и присоеденить его к дренажному поддону. В комплекте поставляются два типа водозаборных резервуаров: один для размещения непосредственно в дренажном поддоне, второй – для подключения к сливному патрубку дренажного поддона.
Тип помпы Проточная
Производительность, л/ч 14
Высота подъема, м 10
Уровень шума, Дб 21
Защита от перегрева Да
Герметичность Да
Размеры ДхШхВ, мм 107х39х51
Дренажный насос помпа MiNi ORANGE
Технические характеристики дренажной помпы ASPEN PUMPS MiNi ORANGE:
- Макс.
производительность: 12 л/ч; 10.5 л/ч на 1 м - Макс. высота подъема: 10 м
- Макс. высота всасывания: 2 м
- Уровень шума: при подъеме на 1 м не более 21dB
- Электропитание: 220-240В~ 50/60 Гц, 16Вт
- Пылевлагозащита: IPX1
- Аварийная схема: Перекидной контакт беспотенц., макс. 3A
- Термозащита: есть

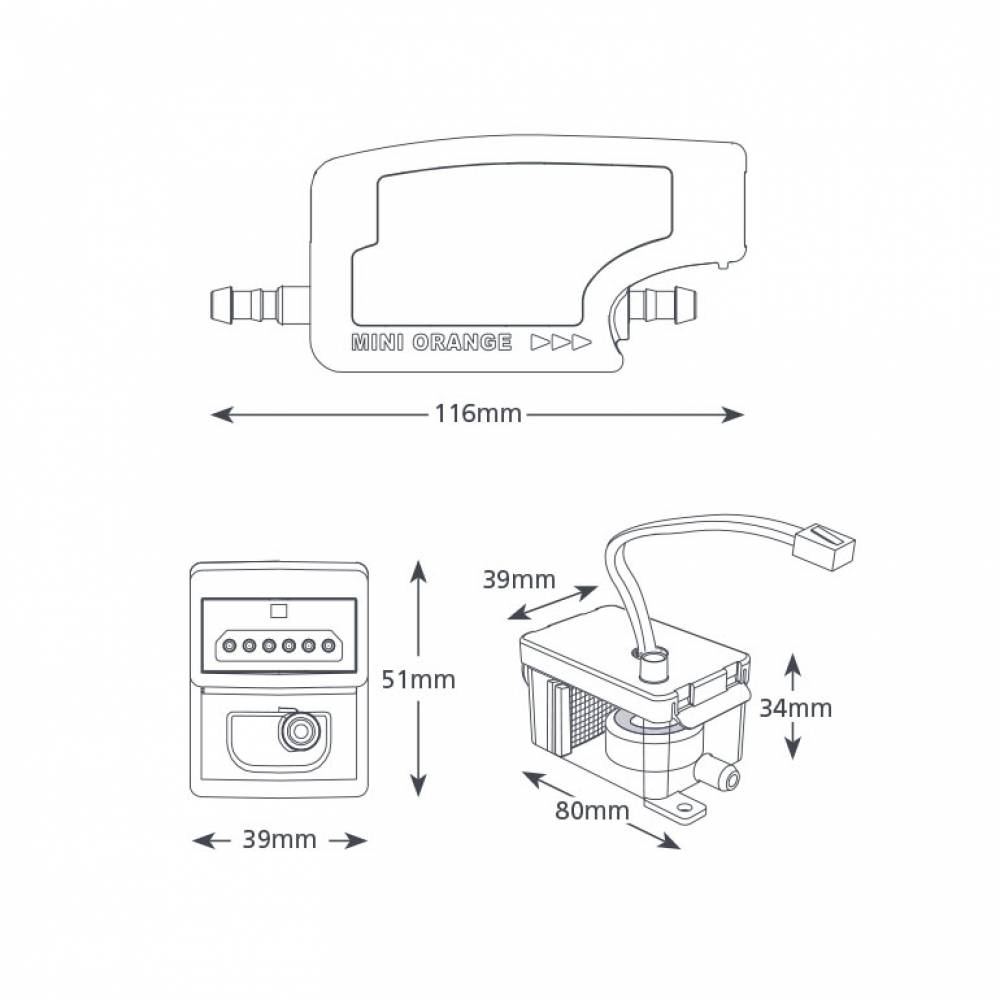

- Габариты: насос — 116x39x51 мм; датчик — 80x39x34мм
Руководство пользователя ASPEN PUMPS MiNi ORANGE
Описание:
Mini Orange / AO Mini lift — самая популярная модель дренажного насоса в мире. Признание у инженеров и монтажников данная помпа заслужила высокой надежностью, удобством в подключении и широким набором полезных и качественных аксессуаров. В штатный комплект поставки помимо стандартных крепежных элементов входят антисифонное устройство и погружной корпус датчика. Кроме этого компания Aspen выпускает дополнительные аксессуары из расширенного набора XTRA. Помпа Mini Orange идеально подходит как для кондиционеров бытовой серии, так и небольших полупромышленных и промышленных агрегатов, мощностью до 16 кВт.
Принцип действия:
Включение и выключение Mini Orange происходит по сигналу выносного датчика уровня, подключаемому к насосному модулю при помощи кабеля управления. Насос обладает схемой защиты от перелива, при подключении которой можно управлять кондиционером в аварийных ситуациях — например, выключать его при достижении водой критической отметки с подачей звукового и/или светового сигналов.

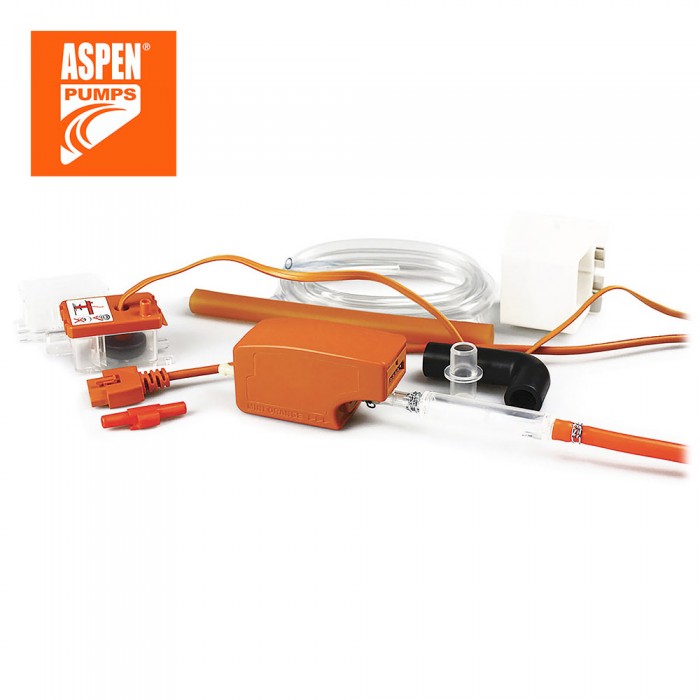

Комплект поставки Mini Orange:
— Модуль насоса
— Модуль датчика с кабелем 1.5 м
— Кабели питания и аварийной схемы 1500 мм
— Корпус датчика для погружной установки
— Впускной шланг 220х14 мм
— Самоклеющиеся подложки насоса и датчика
— Соединительная ПВХ трубка 6х9х2000 мм
— Воздушная ПВХ трубка 6х9х150 мм
— Заборная трубка D15 мм
— Коннектор впускных труб
— Хомуты-стяжки
— Инструкция
Немного о самой помпе и о способе ее установке показано на видео:
