Теплый дом — Коды ошибок Navien

Коды ошибок Navien

Коды ошибок и возможные неисправности Navien

Ошибка 02 Недостаточное количество воды в системе отопления или обрыв цепи датчика протока (только в Navien Ace и Navien Ace Coaxial)

Откройте кран подпитки и дополните систему ОВ водой до давления 1,2–1,5 бар. Контроль осуществляйте визуально по манометру.
Воздух в системе ОВ. Стравите воздух из системы отопления. Запустите котёл в работу в режиме тестирования на 1–2 часа, для чего на DIP- switch первый переключатель установите в положение «Вкл» и перезапустите котёл.
Откройте все запорные и распределительные краны в системе ОВ, препятствующие нормальной циркуляции воды.
Циркуляционный насос не набирает номинальные обороты. Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения. Проверьте сопротивление статорной обмотки электродвигателя насоса на обрыв или на КЗ *. При обнаружении неисправности замените насос.

Циркуляционный насоc работает в нормальном режиме, но напор недостаточен. Проверьте крыльчатку насоса на наличие механических повреждений. При обнаружении неисправности замените насос.
Питание подаётся на циркуляционный насос, но он не вращается. Проверьте электрическую часть насоса. Проверьте насос на заклинивание. Открутите находящуюся на торце корпуса насоса заглушку и с помощью шлицевой отвёртки прокрутите несколько раз вал ротора электродвигателя насоса. При обнаружении неисправности замените насос.
На циркуляционный насос не подаётся питание.
Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Прозвоните цепь «Датчика протока — Блок управления» на обрыв. При обнаружении неисправности замените датчик протока. В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно, несколько раз не сильно ударить по датчику протока. Загрязнён фильтр (фильтра) системы ОВ. Почистите фильтр (фильтра), и перезапустите котёл.
В качестве теплоносителя используется антифриз. В котлах Navien использование антифриза запрещено.

Ошибка 03 Отсутствие сигнала о наличии пламени или обрыв цепи датчика пламени

Проверьте входящее давление газа перед газовой арматурой. Давление газа должно быть для NG в пределах 10–25 мбар, для LPG в пределах 28–37 мбар. Проверьте соответствие установленных значений Max. и Min. давления газа на форсунки рекомендуемым номинальным значениям (См. далее таблицы настроек). При необходимости проведите настройку котла по давлению.
Убедитесь, что ионизационный электрод находится в зоне пламени.
Газ не поступает на горелку. Перекрыта подача газа или неисправна газовая арматура (газовый клапан). Прозвоните катушки газовых клапанов на газовой арматуре на обрыв или межвитковое замыкание. Сопротивление катушек двух запорных клапанов равно 5,5 кОм, сопротивление катушки регулирующего клапана 78 Ом. При обнаружении неисправности замените газовую арматуру.
Неисправен трансформатор розжига. Прозвоните сам трансформатор и цепь «Трансформатор — Блок управления» на обрыв или КЗ.
Проверьте выходное напряжение пробоя. Напряжение на вторичной обмотке должно быть около 19 000 В, при условии, что на первичную подано напряжение в районе 187– 235 В. Сопротивление первичной обмотки 1,4 кОм. Расстояние между электродами розжига должно быть 2–3 мм. Повреждён керамический изолятор электродов розжига и ионизации.
Замените электроды розжига и ионизации. Обрыв цепи «Ионизационный электрод — Блок управления». Замените электроды розжига и ионизации в комплекте с соединительными проводами.
При пуске котла перекройте половину сечения входного отверстия улитки вентилятора любым плоским подходящим предметом. Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 04 Ложный сигнал о наличии пламени или короткое замыкание цепи датчика пламени

При отсутствии горения поступает сигнал о наличии пламени. КЗ цепи «Ионизационный электрод — Блок управления». Ионизационный электрод касается корпуса котла (горелки). Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 05 Обрыв цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры отопительной воды. Проверить сопротивление датчика (См. да- лее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ОВ и коннектором блока управления. Отсоедините разъем датчика температуры ОВ от разъем коннектора блока управления, а потом снова соедините их для нормального контакта.
Любое копирование должно сопровождаться ссылкой на сайт http://отопление-мценск.рф

Ошибка 06 Короткое замыкание цепи датчика температуры отопительной воды

Неисправен полупроводниковый NTC датчик температуры ОВ. Проверьте сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его.
КЗ в цепи «Датчик температуры ОВ — Блок управления». Прозвоните цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 07 Обрыв цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивлений), при необходимости замените его. Отсутствует коммутация между контактами датчика температуры ГВС и коннектором блока управления. Отсоедините разъем датчика температуры ГВС от разъема коннектора блока управления, а потом снова соедините их для нормального контакта.

Ошибка 08 Короткое замыкание цепи датчика температуры горячей хозяйственной воды

Неисправен полупроводниковый NTC датчик температуры ГВС. Проверить сопротивление полупроводникового датчика (См. далее таблицу соответствия температуры и сопротивле-ний), при необходимости замените его.
КЗ в цепи «Датчик температуры ГВС — Блок управления». Прозвонить цепь на наличие КЗ, при необходимости замените датчик.

Ошибка 09 Сбой в работе вентилятора (только в Navien Ace и Navien Ace Coaxial)

Питание подаётся на двигатель вентилятора, но он не вращается. Неисправен двигатель вентилятора. Проверьте обмотку двигателя вентилятора на обрыв или КЗ. Сопротивление обмотки двигателя вентилятора примерно равно 23 Ом при t~20 °C. При необходимости замените вентилятор в сборе.
Сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Вентилятор работает, но не набирает номинальные обороты. Проверьте напряжение питания, подающееся на двигатель вентилятора (См. далее таблицу зависимости скорости вращения вентилятора от величины напряжения питания двигателя). Прозвоните обмотку двигателя вентилятора на наличие межвиткового замыкания, т. е. проверьте сопротивление обмотки. При необходимости замените вентилятор в сборе. Перезапустите котёл, при повторном сбое замените плату управления.

Проверьте значение напряжения питания в электросети. Оно должно быть равно ~220 В. При повышенном или пониженном напряжении питания, рекомендуется подключать котёл к электросети через автотрансформатор-стабилизатор напряжения.
Сбой в работе системы фазовой регулировки напряжения, т. е. сбой в работе платы управления. Перезапустите котёл, при повторном сбое замените плату управления.
Неисправен датчик фазового управления. Замените вентилятор в сборе.

Ошибка 10 Сбой в работе системы дымоудаления (только в Navien Ace и Navien Ace Coaxial)

Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
Длина системы дымоудаления превышает максимально допустимую длину труб системы дымоудаления (См. руководство пользователя). Сильные порывы ветра, препятствующие нормальному дымоудалению. При монтаже системы дымоудаления учитывайте местную «розу ветров» и выводите дымоход на сторону противоположную подветренной стороне дома.

Сбой в работе вентилятора (См. ошибку 09).
Сбой в работе системы APS*. Проверьте на перегиб, излом и правильное подсоединение трубок от датчика APS к трубке Вентуры в улитке вентилятора. * APS — Air Pressure System (система контроля воздушного давления). Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 13 Короткое замыкание цепи датчика протока отопительной воды (только в Navien Ace и Navien Ace Coaxial)

Прозвонить цепь «Датчик протока ОВ — Блок управления» на обрыв, при необходимости заменить датчик.
В датчике протока возможно зависание подвижного исполнительного механизма с магнитом (флажка). Разберите и почистите датчик протока. Бывает достаточно несколько раз несильно ударить по датчику протока.

Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 15 Сбой в работе или неисправность платы управления

Проверьте все контактные соединения коннекторов комплектующих котла с коннекторами блока управления. Отсоедините разъемы коннекторов комплектующих котла от разъёмов блока управления, а потом снова соедините их для нормального контакта. Перезапустите котёл, при повторном сбое замените плату управления.
Неправильная установка DIP-переключателей на контроллере. Установите правильное положение DIP-переключателей (См. установки DIP-switch в руководстве пользователя). Перезапустите котёл, при повторном сбое замените плату управления.
На котле установлена плата управления, модель и версия которого не соответствуют модели котла (См. таблицу периода использования PCB*). Замените плата управления. * PCB — Power Control Block (силовой блок управления).

Ошибка 16 Перегрев котла Сработал датчик по перегреву (аварийный термостат) и блокировал работу котла.

В настенных котлах Navien Ace температура срабатывания датчика по перегреву: Откл. 98 °C; Вкл. 83 °C. Подождите пока котёл остынет и перезапустите его.
Недостаточное количество воды в системе отопления (См. ошибку 02).
Неисправен или некорректно работает сам датчик по перегреву. Замените датчик. Обрыв цепи «Датчик по перегреву — Блок управления». Замените датчик.
При пуске котла трёхходовой кран не переключился на контур ОВ, а остался в положении работы на контур нагрева ГВС при закрытых кранах водоразбора. Перезапустите котёл, при повторном сбое замените трёхходовой кран.
Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 18 Перегрев датчика дымоудаления (только в Navien Ace (атмосферный)

Сработал NTC датчик контроля дымоудаления и блокировал работу котла. В настенных котлах Navien Ace (атмосферных) температура и время срабатывания датчик контроля дымоудаления следующие: Navien Ace — 13A / 16A при 80 °C за 100 сек., а при 85 °C за 30 сек. Navien Ace — 20A / 24A при 80 °C за 120 сек., а при 90 °C за 30 сек. Подождите, пока датчик остынет, и перезапустите котёл.
Повышенное пневмосопротивление в системе дымоудаления. Проверьте систему дымоудаления, при необходимости прочистите её.
При монтаже системы дымоудаления учитывайте особенности её конструкции и расположения. Производите монтаж системы дымоудаления таким образом, чтобы не допустить появления обратной тяги и завихрения воздушных потоков. Неисправен сам полупроводниковый NTC датчик контроля температуры дымоудаления. Замените датчик. Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плату управления.

Ошибка 27 Обрыв или короткое замыкание цепи датчика давления воздуха (только в Navien Ace и Navien Ace Coaxial)

Прозвонить цепь «Датчик APS — Блок управления» на обрыв или КЗ. При обнаружении неисправности цепи заменить датчик APS.
Неисправен или некорректно работает датчик Холла. Заменить датчик APS.
Отсутствует коммутация между контактами датчика APS и коннектором блока управления. Отсоединить разъем датчика APS от разъема коннектора блока управления, а потом снова соединить их для нормального контакта.
Неисправно или некорректно работает плата управления. Перезапустите котёл, при повторном сбое замените плата управления.

Добавить комментарий

Не является публичной офертой

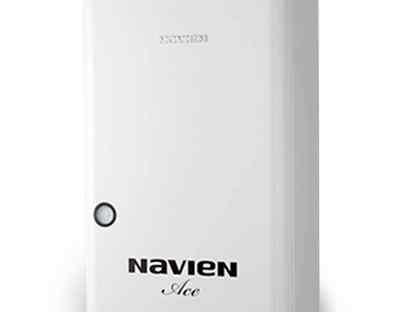

Значение ошибок, появляющихся при работе котлов Navien Ace

______________________________________________________________________________

Код ошибки 03

Показывает, что есть неисправность устройства розжига. Сигнализирует о неполадке в приборе ионизационный датчик пламени. Данный элемент распознает присутствие пламени и прекращает действия котла Навьен Айс во время ограниченного горения главного горелочного устройства или при проблемах поступления газа. Блокировка происходит по прошествии 3-х безрезультатных запусков. Для восстановления функций рекомендуется нажимать и держать кнопку R. Неполадка с газовым клапаном — Газовым клапаном руководит электронная плата. Диагностику данного компонента проводят путем замеров напряжения и сопротивления. В случае, если величины не соответствуют стандартным характеристикам, надо поменять клапан на новый. Приток газа в прибор отсутствует — В устройстве газораспределения установлен вентиль, который может перекрыть приток газового топлива. Следовательно, неполадка при включении агрегата может произойти ввиду перекрытого крана. Недостаточный контакт либо не обнаружен импульс с ионизационного датчика пламени. Проблемы с платой управления — Когда цикл разжигания произошел безошибочно, но агрегат все равно внезапно затухает, то по всей видимости, электронная плата не распознает пламя. Поэтому, необходимо произвести ее диагностику.

Код ошибки 16

Перегрев котла Navien Ace. Происходит остановка прибора. Включился термостат, предохраняющий от перегрева — Температурный датчик и термостат перегрева в большинстве случаев размещаются на выходной трубке основного теплообменника. Функциональная задача термостата — защита котельного агрегата от высокой температуры. Авария появляется вследствие проблем с термостатом, датчиком температуры, а кроме того при нарушении работы основного циркуляционного контура. Неисправен датчик температуры — Электронная плата принимает неверный сигнал или нарушился контакт между платой управления и датчиком. Неисправен термостат перегрева — Когда датчик работоспособен, но при этом зафиксирован реальный перегрев теплоносителя, то, вероятней всего, возникла проблема с циркуляцией теплоносителя в контуре отопления. Засорение главного теплообменника или фильтрующий элемент отопительного контура (недостаток циркуляции указывает на высокий нагрев жидкости). Повреждение насоса циркуляции или возникла воздушная закупорка в системе отопления.

Код ошибки 02

Означает, что внутри системы давление понижено. Основные факторы появления данной неисправности: снижение давления теплоносителя в отопительном контуре. Плохой контакт между электронной платой и прессостатом. Поломка реле минимального давления. Первым делом требуется проконтролировать показатели манометра. Обычно проблему можно устранить с применением подпитывающего крана, который предназначен в целях наполнения теплоносителем отопительной системы. В случае, если появляется повторение аварийной ситуации, то скорей всего, имеется утечка жидкости. Негерметичным может быть гидронасос, основной теплообменник, аварийный клапан сброса излишнего давления, износившиеся элементы уплотнения, кран подпитки и другие компоненты. Течь можно выявить во время осмотра гидрокомпонентов.

Код ошибки 10

Недостаточная тяга. Для надёжного и безопасного функционирования аппарата необходимо обеспечить тягу для удаления продуктов сгорания, чтобы они не попали в жилые помещения. Отвод газов контролируется электроникой, и когда возникают определенные неполадки, сработает датчик по тяге, и котел будет заблокирован. Основные причины, предшествующие отсутствию тяги: малый размер дымоходного канала недочет в проектировании, загрязнение, обледенение внутренней стенки. Сужение диаметра дымохода может являться причиной ослабления тяги. Длина дымоотводящих труб превышена Советуем внимательно проработать руководство по эксплуатации газового котла и выполнить все необходимые требования. Большая протяжённость горизонтального участка дымоходной трубы вызывает ослабление необходимой тяги. Повреждение датчика по тяге — При создании в подводящей трубке разряжения, будет слышен негромкий щелчок. Нет контакта между датчиком-реле тяги и электронной платой, наличие конденсата, а также плохое крепление трубок с пневмореле.

Код 09

Работа вентилятора прекращена — Произошло засорение крыльчатки вентилятора. Нет достаточного количества смазки на вале вентилятора, в связи с чем он имеет низкий крутящий момент. Плохой контакт между платой управления и вентилятором.

Ошибка 07 (08)

Проблемы с определением температуры датчиком ГВС. Этот код показывает, что неисправен температурный датчик в контуре горячего водоснабжения или превышена требуемая температура. Вероятные источники появления этой неполадки: термодатчик горячего водоснабжения сломался. Нет контакта между электронной платой и датчиком температуры ГВС. Выход из строя электронной платы. Если же температурный датчик ГВС работоспособен и правильно контактирует с электронной платой, хотя в этот момент котел выводит ошибку, то, похоже, плата управления повреждена.

Код 13

Неисправность датчика протока системы отопления / ГВС.

Ошибка 12

Розжиг не выполняется. Данный код может выдаваться, если не работает розжиг или происходит отрыв пламени. Рекомендуется произвести проверку соединений между устройством розжига, и электродом пламени, а кроме этого между газовым клапаном и платой. Главным фактором затухания пламени горелки может являться слабая тяга.

Ошибка 05 (06)

Отказ в работе температурного датчика системы отопления. Данный код обозначает неисправность термодатчика контура отопления либо слишком высока рекомендуемая температура. Обрыв цепи температурного датчика отопительной системы — Эта неполадка может происходить, когда нарушается соединение датчика температуры с электронной платой, либо температурный показатель ниже рекомендуемой. Спустя 5 секунд вслед за выявлением неисправности котел Навьен Айс восстановит рабочие функции, в случае, если неисправность возникла случайно. Следует проверить, что нет влажности на соединителе датчика и соединителе электронной платы Если влага отсутствует, необходимо поменять датчик. Наблюдается короткое замыкание температурного датчика отопительной системы — Такая неисправность происходит во время короткого замыкания в цепи температурного датчика или же температурный показатель воды гораздо выше требуемой. Первым делом нужно измерить сопротивления датчика. В случае, если параметры сопротивления различаются с номинальными, нужно заменить термодатчик. Если же установка нового датчика не дает желаемого результата, проведите ремонт платы.

В чем неполадка, если перестал включаться котел Navien Ace? И еще часто начинает выдавать ошибку 16. Как исправить?

Этот сбой может показываться из-за некоторых проблем в термостате, температурном датчике, а кроме того при сбоях в работе основного контура циркуляции. Возможно, теплообменник перегрет. В случае, если термодатчик и термостат в порядке, то проблема с электронной платой. Потребуется ее заменить.

Что за проблема, если аппарат не хочет запускаться и выдается ошибка 02? Давление нормально удерживает, течи не видно. Отключаю из розетки, но неполадка не удаляется. Какая причина неполадки?

Такая ситуация может указывать на низкое давление воды в контуре отопления. В данной ситуации нужно проверить прессостат. Вероятней всего, он неисправен.

Проблема агрегата следующая: ГВС включено на 40 градусов. Когда включаешь горячую воду, газогорелочное устройство зажигается и почти сразу гаснет. Этот круговорот протекает регулярно. Из смесителя идет то холодная вода, то теплая. Нередко показывает ошибку 16. Из-за чего эта неисправность?

Это обстоятельство означает, что теплоноситель системы ГВС закипел. Скорей всего, очень загрязнен теплообменник, а также термостат имеет неправильные регулировки.

Возникла следующая неисправность. В момент розжига аппарат выводит ошибку с кодом 12 (срывает пламя). Когда сделать перезагрузку, он нормально включается, но едва зажигается газогорелочное устройство, слышатся непонятные щелчки, и после этого показывается ошибка. Произвел замену электрода ионизации, промывал датчик протока переворачивал вилку, но результат нулевой. Кто сталкивался с таким?

Такая неполадка происходит в трех случаях. Повреждение электрода контроля пламени. Трудности с поступлением газа. Неисправна плата электроники.

Запустили в эксплуатацию котел Навьен Айс. На этой неделе практически каждый день выдает ошибку розжига 03. После сброса при помощи клавиши reset прибор время от времени стартует удовлетворительно, но такое случается довольно редко. Буквально вчера я удалил заглушку воздушную заглушку, и он начал работать получше. Что это за поломка?

Когда выбивает ошибку, связанную с дымоотведением, обязательно нужно открыть предохранительные крышки. Это поспособствует притоку воздуха с помещения. Затем проверить дымоходную трубу на наличие льда и, если нужно, очистить. Если сбой по отрыву пламени, нужно узнать, выполняется ли поступление газа в помещение.

Все время газовый котел высвечивает код ошибки 05. Скажите, пожалуйста, о чем она сигнализирует?

Такой код указывает Вам на проблемы с датчиком температуры отопления. Возможно, нужно его заменить.

Агрегат самостоятельно прекратил работу и высвечивает код 02. Как быть?

Отсутствует вода в агрегате или неисправен датчик реле давления. Сначала залейте теплоноситель в систему.

Газовый агрегат выключается с высвечиванием кода ошибки 10. Очистка и продувание помогает на короткое время. Что случилось?

Такой код оповещает о неудовлетворительной тяге, и советуем проверить систему отвода отработанных газов. Вероятно, что залипает мембрана. В других случаях, советуем обратиться в сервисную организацию для детальной проверки аппарата с последующим его.

Имеется котел Навьен Айс. Начала показываться ошибка с кодом 08. Сам прибор выполняет работу, уровень температуры воды настраиваем вручную. Когда его монтировали, наверно, произошел перегрев, поскольку запускали авторежим по температуре. Уличный температурный датчик воздуха не поставили. В чем причина?

Предполагаем, что произошла поломка датчика температуры горячего водоснабжения. В другом случае, неисправна плата электроники.

Агрегат выполняет работу примерно четыре-пять минут, затем гаснет горелочное устройство, и выдается ошибка 10. Она горит около минуты, горелочное устройство, опять включается, и аппарат функционирует бесперебойно еще 5-6 минут, и так по кругу. Этот код, судя по руководству, означает, что срабатывает датчик тяги, но дымоходный канал не засорен, дымовые газы выходят нормально. Помогите разобраться, в чем неполадка?

В Вашем случае, основными причинами, способствующими отсутствию тяги, могут являться: повреждение датчика по тяге. Нарушение контакта платы управления с пневмореле-датчиком тяги. Наличие конденсата, а также неверное подсоединение трубок к пневмореле. Неполадка с вентилятором. Возможно, он функционирует на низком крутящем моменте.

______________________________________________________________________________

Диагностика неисправностей и ошибок в котлах Навьен Айс

_______________________________________________________________________________________________________________

_______________________________________________________________________________

Код ошибки 02 — Говорит о недостаточном давлении внутри системы.

Вероятные причины, которые влияют на формирование этой неполадки: уменьшение давления теплоносителя в системе отопления. Нарушился контакт между датчиком минимального давления и электронной платой. Неисправность реле минимального давления.

Предварительно требуется посмотреть на показатели манометра. Как правило, проблему можно устранить при использовании подпитывающего крана, который монтируется, чтобы дополнять систему теплоносителем.

Если авария возобновляется, то скорей всего, есть утечка жидкости. Негерметичным может быть гидронасос, первичный теплообменник, предохранительный клапан, поврежденные уплотнения и прокладки, подпиточный кран и другие детали. Утечка определяется визуально при осмотре гидравлических соединений и компонентов.

Код ошибки 03 — Означает, что зажигание отсутствует. Сигнализирует о неполадке аппарата датчик ионизации пламени. Данный датчик-электрод анализирует наличие пламени и прекращает рабочие функции газового котла Navien Ace во время неполного горения главной горелки или при затруднениях с подачей газа.

Режим работы прекращается по завершении 3-х неудачных запусков. Для возобновления работы надо удерживать в нажатом положении кнопку R.

Неполадка с газовым клапаном — Действия газового клапана контролирует электронная плата. Проверку данного элемента производят путем замеров напряжения и сопротивления. Если обнаружится, что величины расходятся со стандартными параметрами, надо заменить клапан на работоспособный.

Отсутствие притока газа в прибор — В газораспределительной схеме находится кран, который ограничивает подачу газа. Исходя из этого, сбой в момент запуска агрегата может появляться из-за перекрытого крана.

Недостаточный контакт либо не обнаружен импульс с датчика контроля пламени.

Плата управления имеет неисправность — Если розжиг произведен корректно, но агрегат при этом моментально затух, то скорей всего, электронная плата не может увидеть пламя. Исходя из этого, рекомендуется произвести ее тестирование.

Код ошибки 05/06 — Датчик температуры на контуре отопления функционирует некорректно.

Такая ситуация свидетельствует о том, что сломался датчик температуры отопительной системы либо слишком высока допустимая температура.

Повреждение цепи термодатчика отопительного контура — Эта неполадка чаще всего случается, если прерван контакт термодатчика с электронной платой, либо температура ниже нормы.

Спустя 5 секунд после распознавания аварии котел Navien Ace должен возобновить нормальную работу, в случае, если неполадка возникла спонтанно. Рекомендуется убедиться, что отсутствует влага на коннекторе датчика и соединителе платы управления При отсутствии влажности нужно заменить термодатчик.

Возникло короткое замыкание датчика температуры отопительной воды — Такая неисправность может возникнуть в момент короткого замыкания цепи датчика температуры либо температурная величина воды выше нормы. Сперва надо выполнить замеры сопротивления датчика.

В случае, если показатели сопротивления различаются с номинальными, рекомендуется поменять датчик. Если установка исправного датчика не приносит результат, замените плату управления.

Код ошибки 07/08 — Отказ в определении температуры датчиком ГВС.

Это обстоятельство показывает, что сломан датчик температуры контура горячего водоснабжения или же поднялась требуемая температура.

Возможные причины, при которых появляется эта неполадка: термодатчик горячего водоснабжения сломался. Плохой контакт термодатчика ГВС и платой управления. Неисправность платы управления.

Если же датчик температуры горячего водоснабжения целый и правильно присоединен с электронной платой управления, хотя при этом прибор выдает ошибку, то, скорей всего, электронная плата повреждена.

Код 09 — Неполадки с вентилятором — В крыльчатке вентилятора возник засор. На валу вентилятора отсутствует смазка, в связи с чем он не выходит на требуемые обороты. Отсутствует контакт между электронной платой и вентилятором.

Код ошибки 10 — Недостаточная тяга.

Для корректного и бесперебойного функционирования газового агрегата нужно создать тягу для отвода продуктов сгорания, чтобы они не попали в помещение. Вывод газов контролирует автоматикой, и когда возникают определенные неполадки, включается датчик-реле тяги, и котел прекратит работать.

Вероятные причины отсутствия тяги: ограниченный размер дымоходного канала неточность при установке, засор, обледенение внутренней стенки. Ограничение размеров дымоотводящего канала служит причиной недостаточной тяги.

Труба дымохода слишком длинная — Необходимо тщательно изучить инструкцию по использованию прибора и следовать соответствующим требованиям. Слишком протяжённый горизонтальный участок дымоотводящей трубы может послужить источником отсутствия тяги.

Неполадка прессостата-датчика тяги — При воздействии разряжения в подводящей трубке, будет заметен слабый щелчок. Плохой контакт между датчиком-реле тяги и электронной платой, имеется конденсат, а также неверное присоединение трубок к пневмореле.

Код ошибки 12 — Проблемы при выполнении розжига.

Это высвечивается, когда отсутствует розжиг или происходит затухание пламени горелки.

Следует сделать диагностику контактов между блоком розжига, и электродом пламени, а также между платой и газовым клапаном. Главным фактором затухания пламени горелки может являться недостаток тяги.

Код 13 — Неисправность датчика протока системы отопления / ГВС.

Ошибка 16 — Перегревание теплообменника котла Навьен Айс. Возникает блокировка агрегата.

Вступил в действие предохранительный термостат перегрева — Термостат перегрева, как и датчик температуры, чаще всего расположены на выходной трубке первичного теплообменника. Главной задачей термостата является защита котельного агрегата от ненужного повышения температуры. Авария появляется в силу проблем в термостате, температурном датчике, а также при нарушении в работе главного циркуляционного контура.

Повреждение температурного датчика — Электронная плата получает некорректный сигнал либо нарушился контакт между датчиком и электронной платой.

Поломка термостата перегрева — Когда компонент работоспособен, хотя выявлен фактический перегрев жидкости, то, вероятней всего, существует проблема с циркуляцией теплоносителя отопительного контура. Забился первичный теплообменник либо элемент фильтра контура отопления (низкий уровень циркуляции предполагает повышенный нагрев теплоносителя).

Сломался насос циркуляции или присутствует закупорка из воздуха в отопительной системе.

В эксплуатации настенный котел Navien Ace 24K. В последнюю неделю практически ежедневно начинает выдавать код ошибки 03 (розжиг). После сбрасывания кнопкой reset котел временами включается хорошо, но это бывает эпизодически. Совсем недавно я убрал воздушную крышку, и он начал работать намного лучше. Что может быть неисправно?

Если выдает ошибку, связанную с дымоходом, обязательно нужно открыть крышки защиты. Это посодействует забору воздуха из помещения. Вслед за этим обследовать дымоотводящую трубу на предмет льда и, если нужно, выполнить очистку. Если авария связана с горением, необходимо узнать, идет ли газ в дом.

Часто на котле горит код ошибки 05. Не получается выяснить, о чем она сигнализирует?

Такой код указывает Вам на неполадку с температурным датчиком отопительной системы. Вероятно, необходимо заменить его.

Почему не запускается газовый котел Навьен Айс 24? И еще периодически выдает ошибку 16. Что делать?

Такая неисправность может появляться в силу различных проблем с термостатом, датчиком температуры, а кроме того при неполадке основного циркуляционного контура. Вероятно, теплообменник перегрет. В случае, если температурный датчик и термостат работоспособны, то проблема в плате управления. Рекомендуем Вам заменить ее.

Отчего котел не может выполнить пуск и высвечивается ошибка 02? В системе давление нормальное, утечек нет. Отключаю от сети, но проблема остается. Помогите, как исправить?

Код неисправности обычно выдается при низком давлении теплоносителя в отопительном контуре. При данной неполадке советуем проверить датчик давления. Похоже, он имеет поломку.

Неисправность аппарата выглядит так: горячее водоснабжение отрегулировано на температуру сорок градусов. Если открыть кран горячей воды, газогорелочное устройство загорается на несколько секунд и быстро затухает. Этот процесс протекает регулярно. Из смесителя вытекает то теплая вода, то холодная. Нередко светится код ошибки 16. По какой причине это случилось?

Этот код означает, что теплоноситель системы ГВС закипел. Вероятно, имеется засорение теплообменника, либо неправильно настроен термостат.

Произошла следующая неисправность. Во время разжигания прибор выводит ошибку с кодом 12 (отрыв пламени). Когда выполняем перезагрузку, он включается, но едва зажигается горелочное устройство, можно услышать какие-то щелчки, и опять показывается ошибка. Заменил электрод ионизации, сделал промывку датчика протока, переворачивал вилку, но результат нулевой. Что может быть?

Эта неисправность может возникать в трех случаях. Повреждение электрода контроля пламени. Трудности с подачей газа. Повреждена плата управления.

Аппарат самопроизвольно прерывал работу и выдает код 02. Что можно сделать?

Низкий уровень теплоносителя в приборе или же дефект датчика реле давления. Вначале наполните систему водой.

Газовый прибор останавливает работу с сигналом кода ошибки 10. Чистка и продувка помогла ненадолго. Что делать?

Эта ситуация оповещает о слабой тяге, и нужно проверить систему вывода дымовых газов. Возможно, произошло залипание мембраны. В противном случае, необходимо вызвать специалиста для тщательного осмотра газового котла с последующим его.

Дома работает газовый настенный котел Navien Ace 13K. Стала вылезать ошибка с кодом 08. Сам агрегат выполняет работу, уровень температуры теплоносителя устанавливается ручным переключателем. Во время его монтажа, наверно, пошло перегревание, поскольку включали автоматический температурный режим. Уличного температурного датчика воздуха нет. По какой причине это случилось?

Скорей всего, произошла поломка датчика температуры горячего водоснабжения. Иногда бывает дает сбой плата управления.

Агрегат работает где-то 2-3 минуты, затем выключается горелочное устройство, и возникает ошибка 10. Она горит не более минуты, газовая горелка, заново начинает работать, и агрегат функционирует бесперебойно еще 3-4 минуты, и так постоянно. Данный сбой, судя по руководству, указывает на сработку датчика по тяге, хотя канал дымохода не засорен, продукты сгорания выходят нормально. Никак не могу понять, какая причина неполадки?

В Вашем случае, основными источниками отсутствия тяги могут являться: неисправность пневмореле-датчика тяги. Отсутствует контакт между датчиком-пневмореле и электронной платой. Конденсат в трубках, а также некорректное соединение трубок с прессостатом. Неполадка с вентилятором. Возможно, он работает на низких оборотах.

_______________________________________________________________________________

Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.

Особенности. Установка и монтаж. Компоненты автоматики.

Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.

Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.

_______________________________________________________________________________

После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?

В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.

Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?

Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?

Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?

Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?

В эксплуатации газовый котел Ардерия 2. 35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?

_______________________________________________________________________________

Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?

В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?

Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?

Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.

В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы — летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?

Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?

Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?

Неисправность котла ферроли домипроджект 24 — настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?

В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?

Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.

Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?

Неисправность газового котла Сеньор Дюваль — датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?

В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.

Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.

Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?

Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?

Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?

Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.

В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?

ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?

В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?

Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?

_____________________________________________________________

Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.

У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?

Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.

Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?

Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.

Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.

Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?

Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.

Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?

Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?

Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя — слишком большое. Что делать?

Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?

Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?

В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?

В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?

Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?

Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?

Упало давление горячей воды в котле Mora Top. В чем причина?

Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?

Коды ошибок котла Навьен Айс

_________________________________________________________________________________________

Код ошибки 03

Нет розжига в котле Навьен Айс. Не подается газовая смесь на горелочное устройство. Вероятно, закрыт запорный кран. Нужно открыть вентиль, размещенный на газоподводящей трубе. Если выполняется первичный пуск, из трубопровода надлежит удалить воздух. Обратите внимание на уровень давления газового топлива, поступаемого к газогорелочному блоку. Номинальное давление от 18 до 20 МБар. Дальше сделать контроль соответствия настроек наименьшего и наибольшего давления газа на форсунках. Настроечные характеристики даны в инструкции пользователя. Если нужно, выполняем наладку котла. Поломка газового клапана. В случае нахождения неисправностей, газовому клапану необходима замена. Электрод ионизации функционирует неустойчиво, либо он вышел из строя. Потребуется его диагностика на наличие грязи. Подрегулируйте зазор между горелочным узлом и электродом розжига, если потребуется. Повреждение газовой аппаратуры. Диагностировать катушки в газовом клапане с целью фиксирования предположительного замыкания или же обрыва. При найденных поломках сменить газовый клапан. Появилось закисание клапана газа. Прикрепить на штуцер, размещающийся спереди клапана, силиконовый шланг и произвести излишнее давление. Недостаток мощности для розжига. Выполняйте наладку розжига по мощности посредством сервисного меню. Невыполнение функций либо повреждения платы управления. Не функционирует разжигающий трансформатор. Проведите перезапуск агрегата. Если же ошибка 03 возобновляется, плату электроники следует сменить. Проведите проверку заземления. У корпуса не должно быть потенциала. Переизбыток конденсата может вызвать приостановку действий котлоагрегата. Прочистить от конденсата топку, электрод розжига и газогорелочное устройство. Некорректная работа электрода, контролирующего пламя. Управляющая плата обнаруживает пламя, хотя горение не осуществляется. Обследуйте электропроводку электрода, контролирующего пламя. Могут быть повреждения и обрывания. Проверяется целостность цепи от электрода ионизации до платы управления на присутствие короткого замыкания. Электрод ионизации может касаться газогорелочного блока. Повреждение электронной платы. Её нужно менять.

Код ошибки 16

Котел Navien Ace перегревается. Предохранительный термостат имеет температуру более 105 С. Если в настоящем времени отсутствуют сигналы на розжиг, значит ошибка 16 не идентифицируется. Горелка угасает по причине повышенной температуры системы отопления, но теплообменник не прекращает греться. В фазе отопления 90 градусов, для режима горячей воды 95 градусов. Система автоматики прекращает работу котла, если в продолжение 10 секунд температура предохранительного термореле окажется более 105С. Когда термостат перегрева будет регистрировать в процессе отопления либо защиты против замерзания температуру более, чем 105 градусов, модуль автоматики котла Навьен Айс отсчитывает паузу в среднем 30 секунд. Если в этот промежуток времени температура датчиков NTC отопления и термостата не уменьшится до 100 градусов, котловая автоматика сообщит об ошибке. Заблокирование котла производится во время запроса для розжига газовой горелки. Если в период розжига температура термостата защиты поднимается свыше 105 C, котел уходит на 10 секунд в ожидающий режим, и только затем будет показывать неисправность. Запускается термодатчик отопительной системы или защитный термостат, прекращающий работу аппарата. Термостат перегрева выполнит пуск при росте температуры более 105 градусов. Понадобится переждать, чтобы прошло охлаждение прибора, и сделайте его перезапуск, нажимая кнопку сброса. Поломка или нарушение работы термостата перегрева. Советуем вам заменить его. Недостаточная циркуляция теплоносителя в основном контуре. Для основного контура измерьте давление. Его значения в ненагретой системе равны 1.2Бар. Есть воздух в трубах отопления. Удалить из системы избыточный воздух через автоматический воздухоотводчик. Прекратилась циркуляция. Откройте все без исключения запорные элементы, блокирующие требуемую циркуляцию воды. Работа циркуляционного насоса нарушена. Насос не выдает положенные обороты. Проверьте номинальное напряжение и параметры электрической сети. Если появляются в эл.сети скачки напряжения, подсоединять к электрической сети при использовании автотрансформатора-стабилизатора. Займитесь диагностированием сопротивления статорной обмотки электромотора циркуляционного насоса на повреждение либо замыкания. Циркуляционный насос работает нормально, но напор недостаточный. По-видимому, крыльчатка изношена. Если появляется неисправность, насос необходимо сменить. Не прослеживается вращение насоса, тем не менее приток к нему устойчивый. Тестируем насос, скорей всего, произошло заклинивание. Удалите заглушку, затем проворачивайте вал ротора электродвигателя. Нет питания циркуляционного насоса. Повреждение электронной платы. Котел требуется перезагрузить. Если же неисправность произойдет вновь, замените плату электроники. Перегрелся термостат отработавших газов. следует выждать, чтобы термостат охладился, потом произведите перезагрузку.

Ошибка с кодом 05 (06)

Датчик температуры отопительного контура вышел из строя. Присутствие короткого замыкания или повреждения электрической цепи датчика температуры отопительной воды. Когда оборвалась электроцепь термодатчика, сигнал исчезает, из-за чего плата управления передает команду для приостановки в работе газогорелочного механизма.

Код 07 (08)

Температурный датчик водоснабжения горячей водой вышел из строя. В случае наличия разрыва либо замыкания электроцепи датчика NTC ГВС продолжительностью четыре секунды, газовая горелка не будет зажигаться в цикле приготовления горячей воды. Работа котла Navien Ace будет продолжаться на отопление. Отказ в работе терморезистора горячей воды.

Ошибка 02

Ошибка 02 говорит о недостаточном давлении внутри системы. Основные источники, предшествующие данной неисправности: снижение давления жидкости в отопительном контуре. Плохой контакт между платой управления и реле минимального давления. Неисправно реле давления. Изначально нужно узнать значения манометра. Как правило, проблему можно устранить посредством подпитывающего крана, который устанавливается, чтобы заливать в систему теплоноситель. Когда авария повторяется вновь, то вероятно, имеется утечка теплоносителя. Протекать может гидравлический насос, основной теплообменник, сбросной клапан, поврежденные прокладки, кран подпитки и другие компоненты. Течь определяется в момент осмотра гидравлических компонентов и соединений.

Код ошибки 10

Недостаток тяги. Для корректной и безотказной работы котла Навьен Айс требуется обеспечить тягу для отвода отработавших газов, чтобы они не попали в помещение. Вывод газов контролирует автоматикой, и в случае появления определенных проблем, включится датчик-реле тяги, и газовый прибор будет заблокирован. Главные факторы, из-за которых отсутствует тяга: ограниченный диаметр дымохода неточность при установке, засорение, обледенение внутренней стенки. Сужение диаметра дымоотводящего канала может являться причиной ослабления тяги. Длина дымоотводящих труб превышена. Необходимо внимательно прочитать руководство по установке прибора и следовать всем необходимым требованиям. Достаточно протяжённый горизонтальный отрезок дымоотводящей трубы вызывает отсутствие тяги. Поломка пневмореле-датчика тяги — Если в подводящей трубке возникает разряжение, то можно уловить характерный щелчок. Нарушен контакт прессостата и платой управления, конденсат в трубках, а также некорректное крепление трубок с датчиком-пневмореле.

Ошибка 09

Повреждение деталей вентилятора. Крыльчатка вентилятора засорилась. На валу вентилятора отсутствует смазка, соответственно он не вырабатывать необходимые обороты. Нарушился контакт между платой управления и вентилятором.

Код ошибки 12

Отказ выполнения розжига. Этот код может выдаваться, если отсутствует розжиг или же имеется отрыв пламени. Следует осмотреть контакты между механизмом розжига, и электродом пламени, и также между платой и газовым клапаном. Основным фактором срыва пламени может являться слабая тяга.

Код 13

Неполадки с датчиком протока системы отопления или ГВС.

_________________________________________________________________________________________

Отопительный котел NAVIEN GST-49K Вопросы и ответы о отопительном котле NAVIEN GST-49K

Задайте вопрос по этой модели и кто-нибудь обязательно ответит

9 сентября 2018, 00:52 #

Включаю котел бывает, так что гудит, но не запускается, потом выдает ошибку 10→

31 августа 2020, 18:09 #

зачем 2 подачи 2 обратки как подключать→

Возможно один контур предназначен для использования с теплыми полами.

5 февраля 2018, 15:05 #

не могу поднять t ГВС→

значения от 1 до 5 на ГВС пытаюсь поднять до 60 tC не получается пробую поднимать и опускать в отоплении пожалуйста.что делать?котел работает ошибки никакие не высвечиваются а вода в душе еле теплая

No name

6 февраля 2018, 11:36

Проверьте давление в системе.

28 августа 2017, 05:27 #

Я потеря инструкцию по эксплуатации где все ошибки указаны где можно скачать??→

Ошибка 12 и 03 что значит??

No name

29 августа 2017, 08:22

Добавили инструкцию на вкладку «Полезное».
Коды ошибок на 14 с.

18 ноября 2014, 14:54 #

почему показывает ошибку 16 если включить больше 68 градусов→

Информация с паспорта котла по ошибке 16:
1. Загрязнен фильтр сетевой воды
2. Неисправен циркуляционный насос.

20 октября 2014, 19:27 #

МОЖНО ЛИ УМЕНЬШИТЬ ТЕМПЕРАТУРНЫЙ ИНТЕРВАЛ ПО КОТОРОМУ ВКЛЮЧАЕТСЯ И ВЫКЛЮЧАЕТСЯ→

Виктор

21 мая 2015, 21:48

СергейВиктор

26 сентября 2018, 18:52

Можно.Ищите в интернете.

10 августа 2014, 21:51 #

А будет работать от болонного газа→

Вам нужно проконсультироваться с установщиками котлов. Скорее всего. нужен будет редуктор газа

28 ноября 2016, 09:44 #

теплообменника контура ГВС→

тип и схема теплообменника контура ГВС, пластинчатый или трубчатый, где расположен, отдельно от контура отопления?

Александр

16 августа 2012, 21:20 #

Можно ли задействовать сразу 2 выхода отопления?→

от 89 820 до 96 690 р.

Как устранить ошибки на котлах Навьен — ремонт неисправностей

Основная характеристика

Корейские производители позаботились об удобстве потребителей и выпустили обширный модельный ряд отопительных систем. Оборудование отличается высокой надежностью и доступной ценой. Особенности газовых котлов Навьен:

Аппарат оснащен схемой регулировки, которая позволяет избежать проблем, связанных с перепадами напряжения в сети. Такая функция защищает систему от поломок при ложном запуске датчиков. Эта функция очень полезна, поскольку напряжение в энергосети не всегда стабильно.
Отопительная система способна стабилизировать свою работу при снижении давления подачи до 4 бар.
Аппарат не замерзает даже при отсутствии подачи газа. Имеется насос для принудительной циркуляции воды.
В системе присутствует двойной теплообменник, предназначенный для нагрева теплоносителя и воды. Предварительное нагревание можно запрограммировать.
Электроника отличается простотой и удобством.

Газовый котел Navien:

Разновидности оборудования

У компании Навьен очень широкий ассортимент, включающий напольное и настенное оборудование. Агрегаты могут нормально функционировать даже при нестабильной подаче топлива и электроэнергии. Модели имеют функцию турбонаддува и оснащены защитной системой от замерзания.

Напольное оборудование идеально подходит для загородных домов. Оно качественно отапливает помещение и обеспечивает его горячей водой. Агрегаты просты и компактны. Встречается конденсационное оборудование. Такие аппараты значительно сокращают расходы на отопление дома.

Виды котлов Navien:

Большой популярностью пользуются следующие модели Navien: Ace (Эйс), выпускаемые с различным уровнем мощности, например, 16 k или 20 k, Deluxe (Делюкс), Prime (Прайм).

Компания производит как одно-, так и двухконтурное оборудование.

Новая модель Deluxe

Navien Delux — это новейшая отопительная система, которая пришла на смену Ace. Эта модель имеет закрытую камеру сгорания и турбину для принудительного отвода дыма. Особенности оборудования:

Увеличенная защита от замерзания. При температуре -6 градусов включается автоматическая горелка, а при -10°С активируется циркуляционный насос, позволяющий теплоносителю непрерывно двигаться.
Вентилятор с регулируемым количеством оборотов. Скорость турбины меняется в зависимости от показания датчика воздушного давления.
Отопительная система создана из нержавеющей стали, которая отличается гораздо более длительным сроком работы по сравнению с другими материалами.
Защита от воздействия перепадов напряжения в сети и возможность эксплуатации при низком давлении воды и теплоносителя.

Газовый котел Navien Deluxe:
<noscript><img src='/800/600/https/pics.mobilluck.com.ua/thumb/otopitelnye_kotly/navien/Navien_24A_Atmo__dvuhkonturnii_+_gk-pul_t_733609_1333375.jpg' style='float: right;' /></noscript> youtube.com/embed/rwbMmnF3aCs» frameborder=»0″ allowfullscreen=»allowfullscreen»>

Интересно, что в системах Навьен нет встроенного дисплея управления.

Вся работа совершается с помощью отдельного пульта. На нем отображается индикатор температуры и разная информация о текущем состоянии прибора, в том числе коды ошибок и неисправностей.

Также присутствует датчик воздушного давления, которой не только проверяет тягу, но и оповещает об обратной тяге и отправляет данные для порционного контроля на пульт управления.

Если в дымоходе был образован избыток давления, газ перестанет перемещаться в горелку, и котел временно остановится.

Navien ошибка 02:

Виды котлов

На рынке можно встретить товары от Навьен в достаточно широком ассортименте, где особенно пользуются популярностью следующие модели:

Настенное оборудование, изготовленное в двух вариациях

Приборы нормально способны функционировать даже при нестабильной подаче электроэнергии и газа. Агрегаты оснащаются турбонадувом и защитной системой от перемерзания.

Агрегаты напольного исполнения

Идеально подходят для монтажа в частных домах. Они обеспечивают помещение горячей водой и теплом. Преимущества: компактность, простота конструкции, удобство при эксплуатации. Показатель мощности может варьироваться от 11 до 34 кВт.

Конденсационные изделия

Технические характеристики газовых котлов Навьен

Навьен относится к ведущим производителям котельного оборудования из Южной Кореи, его продукция пользуется спросом во многих странах мира и отличается гарантированно высоким качеством. Модельный ряд широко представлен как одно, так и двухконтурными агрегатами, среди которых:

с турбонаддувом;
атмосферные;
конденсационные.

В последнее время появились также электрические котлы данной марки. Производитель делает особый акцент на том, что газовые котлы Навьен по техническим характеристикам ничуть не уступают конкурентам, а главное, максимально адаптированы к отечественным условиям с их нестабильным давлением, перепадами в газовой магистрали, электросети.

К сожалению, на практике случается ситуация, когда на информационном табло агрегата высвечивается код ошибки и нужно принимать решение, что с этим делать дальше.

Причины появления неисправностей

Для газового котла Навьен неисправности сосредоточены в нескольких вероятных областях:

проблемы с теплоносителем;
не работает поджиг;
отсутствует подача топлива (газа).

Сначала, до того, как планировать визит в сервисный центр или оценивать стоимость ремонта, нужно попробовать проанализировать возможные причины указанной ошибки. Это, в первую очередь, сбой в получении автоматикой сигнала о нормальном уровне пламени в запальнике. Дальнейший поиск вероятного источника неисправности приведет к датчику ионизации (вышел из строя), давлению газа в системе (ошибочно закрыт вентиль, нет подачи), проблемы с заземляющим контуром.

Можно начать с осмотра датчика пламени: он должен быть чистым, без отложений и грязи. Если это не так, сенсор очищают, а потом пытаются включить котел. Параллельно проверяют положение крана на входе газа в агрегат, подключение заземления.

Практика показывает, что в большинстве случаев эти нехитрые манипуляции позволят обойтись без вызова специалистов и расходов на диагностику.

Важно. До начала самостоятельного устранения любых неисправностей следует внимательно изучить код ошибки, проверить ее соответствие по классификации производителя, а уже потом пытаться решить проблему.

Неисправности газовых котлов Навьен и их устранение

Как известно, не бывает ничего абсолютно надежного или вечного, любое оборудование имеет тенденцию к выходу из строя. Изучая, как устранить ошибку 03, выдаваемую котлом Навьен, не нужно забывать и о других вероятных отказах, сбоях.

Иногда это мелкие неисправности, которые вполне по силам диагностировать (и даже исправить) самому владельцу. Код «01» аккумулирует несколько вероятных поводов для сбоя в нормальной работе, это засорение контура отопления, отказ циркуляционного насоса или ухудшение нормального протока в трубах. Попытаться устранить эту проблему можно, выдавив лишний воздух из фильтра отопительной магистрали. После чего следует выполнить проверку насоса (крыльчатки и двигателя) – визуальным осмотром и замером сопротивления обмотки мотора.

При коде «02» внешне вроде бы все работает: функционирует контур горячей воды, которая исправно бежит из крана, но потом вдруг резко становится холодной. Причины следует искать в слабом уровне воды, отказе датчика, банально закрытом распределительном кране. Может барахлить и циркуляционный насос.

Для устранения ошибки стравливают воздух, проверяют систему циркуляции (двигатель), положение запорных вентилей. Не помешает осмотреть датчик, но чаще всего причина для неисправности котла газового двухконтурного настенного Навьен — в завоздушенности системы.

Для кода «10» характерны неполадки в воздуподающих трубках вентилятора: неправильное подключение или повреждение. Такую же ошибку может вызвать забитый дымоход (резкие порывы ветра), в любом случае, начинать нужно с осмотра магистрали отвода продуктов сгорания.

Кодировке «05» соответствует сбой в автоматике замера температуры. При этом проверяют состояние проводников, соединяющих датчик с платой контроллера. Иногда достаточно, не выполняя замену сенсора, зачистить контакты или сначала отключить, а потом снова подключить его.

Кроме вышеперечисленных неисправностей, иногда котел начинает гудеть во время открывания крана горячей воды. Специалисты считают данную проблему типичной, широко распространенной, и объясняют ее забитым теплообменником. Кардинальное решение – замена узла, но для начала можно попытаться его очистить.

Вышедший из строя трехходовой клапан, ресурс которого редко превышает 4 года, приводит к тому, что котел Навьен плохо греет горячую воду (при нормальной работе остальных систем, включая отопительный контур). Решается установкой нового.

Коды ошибок

Котел Навьен выдает ошибку по разным причинам, именно поэтому каждая из них маркируется особым образом. Не обязательно знать все их наизусть, достаточно запомнить основные.

- Например, «01E» недвусмысленно свидетельствует о перегреве котла, а вот почему это происходит, нужно разбираться отдельно.
- «02» – кодировка недостаточного уровня теплоносителя (воды) в отопительном контуре. В некоторых случаях подобная же ошибка укажет на разрыв цепи датчика протока.
- Уже упоминавшийся «03» относится к проблемам с поджигом (сигналом об уровне пламени).

Сходное значение имеет «04»: ложное срабатывание датчика.
Об обрыве цепи в автоматике температуры (неисправность сенсора) скажет код «05».
При «07» следует искать проблему в контуре горячей воды (датчик).
Неисправный вентилятор кодируется, как «09».
А на затруднения с дымоудалением непосредственно указывает шифр «10».
При коротком замыкании в датчике прохода дисплей отобразит сочетание цифр «13».
Сложности с давлением воздуха в системе обозначаются, как «27».
И, наконец, неисправная плата управления, серьезные сбои в функционировании всего агрегата кодируются сигналом «15».

Важно. Большинство возникающих у котла Навьен неисправностей закодированы сочетанием цифр, но, кроме приведенных, могут быть и другие отказы в работе. Определить их можно с помощью специалистов сервисного центра.

Правила эксплуатации и своевременного технического обслуживания

Приобретая газовый агрегат для обогрева своей квартиры, частного дома, следует помнить, что современные устройства относятся к разряду сложных, высокотехнологичных, насыщенных автоматикой и защитными системами. Поэтому, чтобы продлить срок службы котла и не допустить его преждевременного выхода из строя, необходимо соблюдать определенные правила эксплуатации.

Во-первых, это монтаж в соответствии с установленными требованиями, по схеме, рекомендуемой производителем, а не на основании советов знакомого мастера.
Во-вторых, это качественные материалы и узлы: экономия на данном этапе грозит перерасти в финансовые затраты на ремонт котла в будущем.
В-третьих, это тщательная проверка состояния датчиков, дымохода, подачи воды/газа перед запуском котла. Осмотр и очистку основных узлов нужно производить регулярно, а не от случая к случаю.

Вероятные причины неполадок подскажет автоматика, отображая на дисплее кодированные сообщения. Опыт свидетельствует, что выполнение данных рекомендаций поможет избежать вероятных серьезных поломок, отказов, а значит, владельцам не придется узнать, какие у котла Navienace типичные неисправности и что потребуется для их устранения.

Основные коды ошибок

Современные котлы имеют ЖК-панель управления тепловыми процессами котлоагрегата с системой диагностики, которая анализирует по датчикам давления, температуры и пламени состояние агрегата, определяет его неисправности и высвечивает результаты на дисплее. Большинство сбоев вызваны неправильной установкой и эксплуатацией котла, а также низкорежимными параметрами работы основных инженерных сетей: водопровод, газовая магистраль, районные электрические сети.

Нарушения циркуляции теплоносителя «02»

Ошибка «02» появляется, когда из крана горячей воды идет теплая вода буквально пару секунд, а затем сразу холодная, хотя на рабочем пульте показывается максимальная температура ГВС, при этом температура отопления, находится в норме.
Котел Навьен ошибка 02:

Завоздушенная сеть отопительного контура;
низкий уровень воды;
насос циркуляции не способен выйти на режим из-за повреждения рабочего колеса;
не функционирует датчик по давлению в подаче теплоносителя;
перекрыт кран на коллекторе в распредсетьотопления;
недопустимое давление в сети ниже 1.2-1.5 бара;
неисправность платы блока автоматики.

Последствия нарушения циркуляции — горячий теплоноситель не двигается по системе трубопроводов.

Обратите внимание! Причины сбоя котла Navien ошибка 02: забиты фильтры очистки воды, обледенение участка труб, закрытые разводящие вентиля по периметру сети, завоздушивание насоса. Этот сбой для котла значит больше, чем все остальные.

Отсутствие факел на горелке «03»

Этот сбой на агрегате Navien проявляется при некачественном пульсирующем горении или когда управленческий блок не получает информацию от датчика по факелу.

В агрегатах этого бренда наличие факела определяется особым устройством — электродом ионизации. Работа автоматики безопасности настроена на постоянную проверку присутствия факела после подачи газа. Прерывистое горение может вызвать нестабильная подача дутьевого воздуха из-за большой скорости работы воздушного вентилятора. Возможны также дефекты на шлангах, проложенных от турбины к APS.

Котел Навьен ошибка 03, последствия:

Неудачные варианты розжига;
сразу после растопки — факел тухнет.

Для того, чтобы исправить код, предварительно убеждаются в качестве соединений электрода и платы блока управления. Также проверяют заземления элементов агрегата и чистоту первичных датчиков. Если в ходе тестирования не получится нормализовать функционирование котлоагрегата, нужна будет диагностика или замена котловой платы.

Обрыв датчика температуры

Ошибка «05» возникает, если нет связи датчика температуры с блоком управления. Программа срабатывает на защиту, когда температура в сети отопления падает ниже +14 С. Данную ошибку может вызвать влажность на электроконтактах датчика и платы. Также нужно проверить сопротивление проводки и при неудовлетворительных результатах рекомендуется выполнить замену датчика NTC водяного контура отопления. База для проверки принимается в виде штатных рабочих параметров. Особое внимание уделяют проводам схемы, контролируя их простейшим омметром.

Сбой «06» показывается на экране, когда обнаруживается короткое замыкание в сети датчика Т, который выдает сигнал, аналогичный при Т выше 120 С, измеряют сопротивление в сети датчика, которое при 20 С составляет 10,3 кОм, а при 50 С 3,5кОм. Когда измеренные данные не отвечают этим параметрам, потребуется замена первичных приборов или электроплаты контроллера.

Обратите внимание! Ошибка «07» показывает обрыв цепи Т-датчика, но уже в системе ГВС. Аналогичный сбой возможен из-за некачественного подсоединения контактов датчика, исправление возможно по методике, описанной выше.

Сбой работы вентилятора «09»

Сбой устраняют на плате, проверяют качество выполнения соединения красного и черного проводов устройства и параметры переменного электрического тока — от 100.0 до 220.0 В. Если они в норме, а производительность вентилятора низкая, то рекомендуют его заменить.

Условия проявления ошибки:

Низкая скорость вентилятора ниже 400 об/мин на протяжении не менее 3 сек, розжиг будет заблокирован программой защиты.
Если при горении скорость вентиляции упадет до 400.0 об/мин и продержится в течении 10 сек, на панели появится ошибка 09.
Через 31 сек после сбоя программа вновь проверяет работу дутьевого устройства и если скорость вернется в норму — сбой самоудалится.
Если при отключенном аппарате программа определяет частоту вращения с показателем 2000.0 об/мин, это свидетельствует о коротком замыкании в схеме симистора. Такой сбой требует замены вентилятора или замены платы.

Нарушение системы дымоудаления «010»

Данная ошибка вызывается сбоем системы удаления дымовых газов из котлоагрегата. Для их выхода из котла в нем создается режим допустимой тяги с помощью дымососа, которая контролируется пультом управления.
Причины сбоя 010:

засорение внутренней поверхности дымовыводящей системы;
нулевая тяга;
неправильное подключения датчиков к дымососу не позволит правильно работать блоку управления;
высокое внутреннее сопротивление в трубе из-за сильного ветра, засорение по ходу движения уходящих газов или обледенение дымохода;
низкое напряжение (1.7 В) APS на выходе;
неправильное подключение шлангов к APS-датчику;
произошел перегиб шлангов.

Проблема с датчиком протока «13»

Обратите внимание! Эта ошибка типичная для платы управленческого блока из-за короткого замыкания в цепи первичного прибора давления. Для исправления его нужно протестировать и при обнаружении неисправности подвергают замене. Также тестируют проводку, иногда причина кроется в плате управления.

Причиной может стать прикипание датчика в системе отопления. Его проверяют после отключения котла прозвонкой линий первичного устройства, при этом сопротивление измерять не нужно. Если линии прозваниваются, потребуется открыть корпус и обратить внимание на положение флажка, при работающем котле нужно отпустить флажок.

Сигнал срабатывает после выключения насоса для циркуляции сетевой воды, датчик давления в течение 15 сек отправляет сигнал на плату блока. После того, как сбой будет устранен, ошибка аннулируется ручным способом через кнопку Stand-by.

Дополнительная таблица кодов

Вышеперечисленные виды сбоев наиболее частные в практике эксплуатации котлоагрегата, хотя всех кодов намного больше.

Код неисправности	Описание ошибки
15	Неисправность платы блока управления, необходимо тестирование, текущий ремонт или замена платы.
16	Высокая температура котловой воды во внутреннем контуре агрегата из-за плохой циркуляции, загрязнение внутренних поверхностей нагрева теплообменника отложениями и накипь. Предельная температура срабатывания — 98 С, отключение сигнализации 83 С.
27	Нарушение целостности провода в схеме по замеру давления воздуха перед горелкой.

Обзор менее частых ошибок

Существуют и другие менее распространенные сбои, которые говорят о сбоях в работе котлоагрегатов Навьен и необходимости проведения ремонта:

Е011, нарушение установленных параметров по уровню или давлению среды в нагревательном контуре. Этот сбой проявляется на ЖК-дисплее агрегата с автоматической системой подпитывания контура водой. Для устранения поломки необходимо отсоединить систему отопления, диагностировать функциональность клапана подпитки водой, слить остаточную воду в сливе электронасоса, переподключить его и запустить вновь котел.
Е012, ошибка 12 — нет пламени в топке котла. Причин может быть много, алгоритм устранения рекомендуется применять, как при ошибках Е003-Е004. Предварительно проверяют, не перекрыт ли главный газовый кран, есть напряжение в линии питания котла и надежно ли система заземления.
Е013, ошибка 13 характеризует КЗ в линии или нет подачи питания датчика протока контура отопления.
Е015, ошибка 15 — нарушение в функционировании платы управления. В том случае, когда не отклика на поступление электроэнергии, потребуется ремонт либо замена.
Е016, ошибка 16 говорит о перегреве элемента в системе. Перегреваться может какой угодно узел: электродвигатель дутьевого вентилятора, теплообменный аппарат, электродвигатель центробежного насоса. Самостоятельно можно почистить установленный фильтр перед котлом, теплообменный аппарат и заменить термостат.
Е017, сбой, вызван DIP-переключателем, потребуется скорректировать опции управляющей платы и перезапустить котлоагрегат.
Е027, ошибка 27- сбой первичного датчика давления. Проверяют засор, слаженность работы датчика и дутьевого вентилятора. При обнаружении поломки заменяют неисправную деталь.
Е030, излишний нагрев дымового термостата. Нужно выключить котлоагрегат, предоставить время для его охлаждения не менее 30 мин, после чего перезапускают агрегат. Если сбой не устранен — проверяют дутьевой вентилятор и первичный воздушный датчик давления, выполнить очистку дымовентиляционной системы.
Е 093, неисправна кнопка «вкл./выкл.» Ее можно заменить собственными средствами.

Правила эксплуатации и своевременного технического обслуживания

Специалисты рекомендуют собственникам котлов Навьен накануне эксплуатации познакомится не только с устройством и технологическими параметрами, но и с матрицей кодов системы самодиагностики, которую обязан предоставить производитель в технической документации.

Советы и рекомендации по обслуживанию котлов Навьен:

Настроечный алгоритм тепловой производительности котла напрямую зависит от модели горелки. Установки с цифровым управлением по установленному тепловому режиму включают термостат, функционирующий в блоке с комнатным температурным датчиком.
Настройка выполняется автоматически, термометр отслеживает температуру внутри помещения. Через некоторое время, когда она падает ниже определенной границы, термостат посылает сигнал на включение горелки или с помощью клапана-регулятора наращивает расход газового топлива.
Как правило, термостат осуществляет контроль температурного режима в одном помещении, но в случае, когда запорно-регулирующие устройства установлены перед каждым радиатором, температуру можно контролировать во всех помещениях.
Регулирование горелочного устройства допускается выполнять поворотом газового клапана, что особенно важно для устройств атмосферного типа с открытыми топочными камерами.
Смена режима производится в меню на ПУ.

Алгоритм установки режима работы котлоагрегата через сервисное меню:

Открывают вентили на приборах отопления.
Устанавливают нужное значение на отопительном термостате в комнате.
Горелочное устройство будет остановлено, когда температура станет больше на 5 С заданного режима.
Нажимают «Mode» на ЖК-дисплее. При возникновении на экране «0», вводят число «35 » с помощью клавиш «+» и «-«.
При представлении на экране «d. 0», набирают номер строки с применением «+» и «-«. Настройка приобретет автоматическое согласование.
Возвращаются в сервисное меню с использованием «Mode».
Осуществляют контроль пламени в топочной камере и ростом температур.

В случае, когда пользователь выполнил неправильную настройку мощности котла появляется губительный процесс цикличности, и горелка начинает чрезмерно быстро включаться/выключаться.

При этом радиаторы не успевают нагреваться, а функциональные узлы котла быстро выходят из строя. Помимо этого в таком режиме происходит перерасход газа, из-за чего падает энергоэффективность котла и общий КПД тепловой системы.

Подавляют цикличность 2-мя вариантами:

Убавляют факел горелочного устройства.
Повышают нагрузку в системе отопления путем включения дополнительной нагрузки в виде установки радиаторов или внешнего бака косвенного нагрева ГВС.

Производитель котлов Навьен изучил все возможные вариаций сбоя агрегата и выпустил заводскую инструкцию по ремонту и наладке оборудования. Современная система диагностики, самостоятельно выявить ошибку в работе устройства и предложит пользователю способы устранение поломки.

Система индивидуальна и зависит от модели агрегата и варианта установки — навесной или напольной, а также от модификации блока управления.

Она испытанный верный помощник даже для неопытного пользователя, мало разбирающегося в технике. Именно благодаря программам диагностики ошибок сегодня, возможно, быстро преодолеть аварийную ситуацию и восстановить температурный режим в доме.

Частые неисправности

Газовые котлы Навьен хотя и отличаются высоким качеством комплектующих, правильной сборкой, но могут выходить из строя. Каждая поломка имеет свой код, который отображается на дисплее прибора.

Среди часто встречающихся неполадок выделяют:

Увеличение температурного режима, приводящего к перегреву оборудования (01E).
Недостаточный уровень теплоносителя в системе, а также повреждена цепь измерительного устройства протока (02E).
Отсутствует сигнал о пламени (03E).
Неправдивое оповещение о наличии огня либо КЗ цепи датчика (04E).
Оборвана цепь в измерителе температуры отопительной воды (05E).
Короткое замыкание цепи в датчике температуры (06E).
Повреждена цепь в температурном датчике горячей воды (07E).
Нарушение цепи в датчике температуры горячего водоснабжения (08E).
Неисправности в вентиляторе (09E).
Сложности с устранением дыма (10E).
В процессе работы погас огонь (12E).
Произошло короткое замыкание в измерителе протока отопления (13E).
Отсутствует подача газа (14E).
Наличие неполадок в плате управления (15E).
Перегрелся агрегат (16E).
Произошел сбой в работе DIP- переключателя (17E).
Перегрев измерительного прибора удаления дыма (18E).
Возникли проблемы в функционировании датчика давления воздуха (27E).
Наличие шума и гудения без отображения ошибки на дисплеи, что случается, когда проход воды затруднен накипью в трубах, при перегреве либо вскипании.
Нет подачи горячей воды, что указывает на неполадки в трехходовом клапане (его нужно заменить).

Подробнее об ошибке «03»

Если перед вами возникла проблема, которая выражена в том, что оборудованием выдается ошибка «03», котел «Навьен» должен быть возвращен к нормальному функционированию. Если вы заметили, что на дисплее появилось обозначение «03», можете быть уверены в том, что устройство не получило сигнала о пламени. В качестве причин данной неполадки можно выделить отсутствие подачи газа, а также поломку датчика ионизации. Иногда попросту нет розжига, или кран оказался закрыт. В некоторых случаях заземление устройства неисправно.

Для решения данной задачи необходимо почистить засор на датчике пламени. Если на электроде вы заметили серый налет, то от него необходимо избавиться. Для этого используется мелкая наждачная бумага, с помощью которой необходимо зачистить поверхность.

Котёл навьен ошибка 10

Данная ошибка связана с системой дымоудаления газового котла. Продукты сгорания обязательно должны удаляться, для этого в котлах предусмотрен вентилятор. Для контроля работы вентилятора и определения наличия допустимой тяги для работы котла используется дифференциальное реле, которое соединяется с турбиной двумя пластиковыми трубками. Когда вентилятор работает, создается разряжение, реле замыкается, и котел нормально функционирует.

Причинами ошибки 10 может являться засорение дымохода, наличие обратной тяги или неправильное соединение датчика контроля воздушного давления с вентилятором. Для последнего случая необходимо проверить, что трубочка желтого цвета подсоединяется к нижней части вентилятора, а прозрачная – к верхней и сами трубочки не имеют повреждений, деформации или конденсата внутри.

Повышенное сопротивление в дымоходе может происходить вследствие прямых порывов ветра или засорения дымохода (гнездо птиц или паутина, зимой – обмерзание). Правильно, место выведения дымохода предусматривать учитывать направление ветров конкретного региона еще на этапе проектирования и дымоход не должен выводиться на подветренную сторону дома.

Мы остановились на самых частых сбоях в работе котлов навьен, но на самом деле кодов ошибок существенно больше. Способы проверки и устранения неполадок – это тема отдельной статьи. Для удобства приведем сводную таблицу кодов с кратким описанием:

Номер неисправности Краткое описание проблемы

02	Низкое давление воды в отопительной системе или поломка датчика протока
03	Нет сигнала с электрода ионизации
04	Неправильный сигнал с датчика пламени или короткое замыкание. Убедиться отсутствие контакта электрода ионизация с корпусом котла или горелки, провести диагностику платы управления.
05	Поломка датчика температуры отопления. Измерить электрическое сопротивление датчика и соответствие таблице температур, убедиться в надежности соединения датчика с платой управления.
06	Короткое замыкание цепи датчика температуры отопительной воды. Прозвонить или заменить датчик.
07	Поломка датчика температуры ГВС. Проверить зависимость сопротивления от температуры на датчике, убедиться в надежности подключения датчика к блоку управления.
08	Короткое замыкание термодатчика ГВС. Прозвонить или заменить датчик.
09	Поломка вентилятора. Измерить сопротивление обмотки вентилятора (контрольное значение примерно 23 Ом). Убедиться, что на клеммах вентилятора есть напряжение 220 В. Возможна неполадка схемы платы управления (требуется диагностика платы навьен)
10	Сбой в работе системы отведения продуктов сгорания
13	Замыкание датчика протока СО. Залипание датчика, либо неисправность блока управления.
15	Внутренняя ошибка платы управления (требуется диагностика и ремонт)
16	Перегрев котла. Сигнал с аварийного термостата. Причинами перегрева может недостаточная циркуляция теплоносителя (см. ошибку 02), засоренность теплообменника или неисправность самого термостата. Срабатывание происходит при 98 градусах, отключение аварии при остывании до 83 градусов.
27	Обрыв или короткое замыкание цепи датчика давления воздуха

Решение проблемы при ошибке «10»

Иногда котел «Навьен» выдает ошибку «03», но в некоторых случаях вы можете заметить, что на дисплее отобразился код «10». Это может возникнуть из-за нарушения функционирования вентилятора. Трубки могут оказаться повреждены или неправильно подключены. Они должны идти от улитки вентилятора к датчику давления. Иногда к ошибке «10» приводит засорение дымохода. Однако в некоторых случаях сильные порывы ветра могут повлечь то, что котел выдает вышеупомянутую ошибку. Неисправности можно устранить, заменив или отремонтировав вентилятор. Дымоход следует прочистить, но для начала проверить его. Трубки от датчика должны быть подсоединены правильно, важно исключить перегибы, если таковые имеются.

Расшифровка кода

Проблема с дымоудалением – об этом информирует высветившийся код. В частном секторе востребованы газовые котлы настенного крепления. Ошибка 10 характерна для Navien Ace всех модификаций. Алгоритм действий по поиску причины отказа оборудования идентичны без поправок на конструктивные отличия отопительных установок.

Шаг 1 – перезапуск котла

Навьен характеризуются устойчивостью к перепадам напряжения и этим отличаются от иных моделей импортных отопительных установок. Но корейский производитель не в состоянии предусмотреть, с чем приходится нам сталкиваться на практике: сильнейшие перекосы фаз, огромные скачки, запредельные значения. Надеяться на встроенную схему стабилизации бесполезно – ее возможности ограничены. При появлении ошибки Навьен, и не обязательно с кодом 10, первое, что требуется сделать – перезапустить котел нажатием кнопки выносного пульта.

Шаг 2 – проверка канала дымоудаления

К любой модификации котла Навьен присоединяется труба для отведения горючих газов в атмосферу. Именно проблема с каналом часто вызывает ошибку 10. Свеча, спичка, зажигалка – индикаторы ненадежные. Дрожание пламени не свидетельствует о нормальной тяге. Если давление в дымоходе ниже допустимого значения (визуально не определить), срабатывает защитная автоматика Навьен, появляется ошибка 10, работа котла блокируется.

Коаксиальный дымоход с защитой от внешней среды

Вероятные причины

Обледенение оголовка. В зимний период на выходе дымохода образуется своеобразная «пробка», блокирующая его. В результате резко снижается тяга, срабатывает автоматика, котел Навьен останавливается с ошибкой 10.

Загрязнение фильтра. При монтаже турбированных моделей используется коаксиальный дымоход. Для предотвращения попадания в котел при заборе воздуха инородных предметов на входе трубы установлен сетчатый фильтр. Его ячейки могут закупориваться пылью, листвой, инеем, отсюда и ошибка 10 Навьен.

Переполнение конденсатосборника. Скопление жидкости становится причиной аварийной остановки котла.

Обозначенные проблемы устранить несложно. Но если ошибка 10 не исчезает, а к котлу Навьен претензий нет, придется заниматься дымоходом.

Недостатки

Вывод трубы из здания сделан без учета розы ветров. Если ошибка 10 появляется периодически, при смене погоды, нужно принять меры: прикрыть оголовок для предотвращения обратной тяги, изменить схему прокладки последнего колена так, чтобы оно не выходило наружу с подветренной стороны здания.
Просчеты при проектировании, монтаже. В инструкции котла Навьен указаны параметры канала дымоудаления исходя из характеристик отопительной установки. Несоответствие угла уклона, длины трассы, высоты вертикального участка, сечения – причины ошибки 10.

Проверьте правильность монтажа дымохода

Шаг 3 – диагностика котла

Круг поисков сужается, если знать, что о неисправности вентилятора Навьен свидетельствует ошибка 09, а при перегреве датчика температуры дымовых газов высвечивается код 30.

Вероятные причины

Устройство Вентури. Оно установлено в блоке вентилятора и при работающем котле подвергается термическому воздействию. В некоторых моделях Навьен корпус приспособления пластиковый. Его деформация – причина ошибки 10.

Устройство вентури котла Navien

Трубки. Соединяют вентилятор с дифференциальным реле для контроля тяги в дымоходе. Если они деформированы, забиты конденсатом, мельчайшими фракциями, то при работающей турбине не создается разрежение, мембрана датчика не замыкает контакты микровыключателя. Плата управления, не получая сигнала об устойчивом функционировании оборудования, блокирует котел Навьен с ошибкой 10. Достаточно заменить или продуть трубки, и она исчезнет.

Пример загрязненных трубок в котле Navien

Еще одна причина – невнимательность пользователя при самостоятельном обслуживании (ремонте) отопительной установки. Достаточно перепутать местами трубки после замены (очистки), результат тот же – ошибка 10. Верное присоединение: к нижней части вентилятора Навьен – желтая (+ датчика), к верхней – прозрачная (–).

С напольными котлами иначе. Нюанс в том, что в трубку помещена медная шайба с микроскопическим отверстием. Даже профессиональная настройка оборудования не гарантирует полного (на 100%) сгорания «голубого топлива». В дымоход Навьен вместе с летучими веществами поступают мельчайшие фракции сажи. Смешиваясь с конденсатом, блокируют отверстие шайбы, вызывая аварийную остановку котла с ошибкой 10. Удалить «пробку» с помощью пылесоса проблематично: необходимо очистить «канал» острием длинной иголки, кончиком тонкой проволоки.

Вынимать шайбу из трубки, как рекомендуют отдельные авторы, не нужно. С учетом малого сечения возникнут сложности с установкой на место. Оно определено разработчиком, и менять его нельзя.

Датчик давления. В котлах Навьен редко выходит из строя, ремонту не подлежит (в герметичном корпусе), но протестировать можно. Внутри подвижная мембрана, давящая на кнопку микровыключатедя при изменении давления в дымоходе. Проверка заключается во втягивании воздуха в месте присоединения трубки. Щелчок (срабатывание датчика) при небольшом усилии (вдох/выдох) – все нормально. Отсутствие характерного звука свидетельствует, что прибор является причиной ошибки 10.

Датчик давления в дымоходе котла Navien

На заметку! Датчик настраивается на заводе, с учетом характеристик котла Навьен и требований ТБ. В глобальной Сети встречаются рекомендации доморощенных специалистов по самостоятельной регулировке прибора с помощью ключа-шестигранника. Методика несложная, но практиковать не стоит. Специфика функционирования датчика давления такова, что настройка в процессе работы котла сбиться не может. Прежде чем экспериментировать с устранением ошибки 10 Навьен таким способом, нужно подумать о собственной безопасности и членов семьи – с угарным газом не шутят!

Если принятые меры не устранили проблему с котлом, меняется электронная плата. Но это уже прерогатива профессионала: обращаться в сервисную службу.

Устранение ошибки 03

На пути поступления в систему сигнала о наличии пламени возникли какие-то препятствия. Причиной этой неисправности котла Навьен может быть прекращение поступления газа или выход из строя датчика наличия пламени в горелке. Нередко проблемы этого типа возникают после ремонтных мероприятий на газовом трубопроводе. Ошибка 03 высвечивается также при возникновении проблем с розжигом.

Порядок устранения:

Проверка подачи газа.
Тестирование исправности розжига.
Чистка ионизационного датчика (он часто загрязняется).

При использовании сжиженного газа необходимо убедится в исправности редуктора. Если котел полностью исправен, причиной ошибки 03 может быть неправильно выполненное заземление.

Отсутствие должно нагрева

Первым делом проводится чистка теплообменника. В домашних условиях для этого принято использовать лимонную кислоту, чистящие средства для унитазов и специальные жидкости (если они есть). Перед тем, как почистить газовый котел Навьен, нужно демонтировать теплообменник и залить в него подходящий раствор. После небольшой паузы его вымывают большим напором воды.

Подобную процедуру следует провести и с теплообменником контура ГВС, если наблюдаются проблемы с подогревом горячей воды. В случае особенного загрязнения проще установить новый обменник. Чтобы не возникала накипь, рекомендуется обзавестись системой чистки и умягчения водопроводной воды.

Диагностика магистрали

Проблема с подачей газа к котлу Навьен выражается в блокировке тракта или пониженном давлении. Методика поиска «виновника» ошибки 03 зависит от схемы подключения агрегата к магистрали или резервуару с «голубым топливом». Если в строении имеется газовая плита, задача упрощается. Определить наличие проблем на трубопроводе можно розжигом конфорки.

Проверить давление также несложно включением всех: по интенсивности язычков пламени, их стабильности станет понятно, достаточно ли оно для нормального функционирования оборудования. Для газовых котлов, и Навьен не исключение, существует нижний порог срабатывания. И если газ поступает, но давление в магистрали ниже критического, ошибка 03 неизбежна.

Для объектов без плиты или с подключением котла Навьен по отдельной линии рекомендуется следующий порядок диагностики элементов системы.

Источники

https://kaminguru. com/remont/02-i-drugie-na-kotle-naven.html
https://househill.ru/kommunikacii/otoplenie/kotel/gazovye/neispravnosti-gazovyx-kotlov-naven-i-sposoby-ix-ustraneniya.html
http://pikucha.ru/otoplenie/kotly/kotel-naven-oshibka-03.html
https://www.tproekt.com/kotel-naven-osibka-02/
https://kotle.ru/gazovye-kotly/oshibki-kotla-navien
https://FB.ru/article/274577/neispravnosti-kotlov-kotel-naven-oshibka-kotel-naven-osnovnyie-kodyi-oshibok
https://thermo-lider.ru/interesnye-stati/kotel-naven-oshibka-10-i-oshibka-03/
https://fixbroken.ru/oshibka-10-kotla-naven/
https://teplospec.com/gazovoe-otoplenie/vozmozhnye-neispravnosti-kotla-naven-i-sposoby-ikh-ustraneniya.html
https://fixbroken.ru/oshibka-03-kotla-naven/

[свернуть]

КОДЫ ОШИБОК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ (ПАМЯТКА СПЕЦИАЛИСТУ) НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ Техническая служба Тел. : 8 (495) 661 54 97 www.navien.msk.ru E-mail: [email protected] Единая справочная служба технической поддержки

Подробнее ФУНКЦИИ И РЕЖИМЫ РАБОТЫ КОТЛОВ
13 ФУНКЦИИ И РЕЖИМЫ РАБОТЫ КОТЛОВ Navien Ace / Navien Ace Coaxial. 1. Предварительная продувка. Включается вентилятор, и в течение 3 ± 2 сек. удаляется оставшаяся после предыдущей работы котла газовоздушная
Подробнее Navien Deluxe Plus — 13/16/20/24/30/35/40K
Navien Deluxe Plus — 13/16/20/24/30/35/40K Компания «KD Navien» имеет слудующие сертификаты: ЕДИНАЯ СПРАВОЧНАЯ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ ТЕЛ. : 8 (800) 505 10 05 (звонок по России бесплатный) Navien
Подробнее Navien Deluxe Coaxial — 10/13/16/20/24/30K
Navien Deluxe Coaxial — 10/13/16/20/24/30K Компания «KD Navien» имеет слудующие сертификаты: ЕДИНАЯ СПРАВОЧНАЯ СЛУЖБА ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ ТЕЛ. : 8 (800) 505 10 05 (звонок по России бесплатный) Navien
Подробнее ПОИСК НЕИСПРАВНОСТЕЙ LUNA 3 COMFORT HT
ПОИСК НЕИСПРАВНОСТЕЙ LUNA 3 COMFORT HT 1 Перед началом любых манипуляций не обходимо произвести предварительные проверки: 1) Убедиться, что газ, вода и электричество подключены к котлу. a) Электричество
Подробнее НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ MINI-BJLG
НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ MINI-BJLG MINI-BJLG 2-х контурный котел с раздельными теплообменниками Медный основной теплообменник Теплообменник из нержавеющей стали для ГВС Медные соединительные трубки ЖК дисплей
Подробнее LUNA HT поиск неисправности
LUNA HT поиск неисправности КОНТУР ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ Логика работы ЖК монитор включен. Нажмите клавишу режима ГВС (ON) Нажмите клавишу отопления (OFF ) См. секцию A Мигает код ошибки 110 Нажмите клавишу
Подробнее PRIME HT поиск неисправности
PRIME HT поиск неисправности Поиск неисправности PRIME HT Стр. 1/11 Бытовая горячая вода оперативная последовательность Установить переключатель режима в положение лето (Летний режим позиция ). На дисплее
Подробнее Общая схема Navien Ace Coaxial 10 30K
Каталог запчастей Общая схема Navien Ace Coaxial 0 30K 3 6 7 3 Группа. КОРПУС 3 3 0 6 9 7 8 8 9 0 3 7 6 Наименование Артикул Корпус котла BBK00097 Корпус котла BBK00098 Корпус котла BBK000 Корпус котла
Подробнее Общая схема Navien Ace Coaxial 10 30K
Каталог запчастей Общая схема Navien Ace Coaxial 10 30K 1 3 6 7 3 Группа 1. КОРПУС 1 3 1 3 0 6 1 1 19 1 1 7 1 18 8 9 1 1 10 13 17 11 16 1 Наименование Артикул Корпус котла BBK0011097 Корпус котла BBK0011098
Подробнее ИНСТРУКЦИЯ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ
ИНСТРУКЦИЯ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ Семейство : Котлы настенные Группа : Компактные Модель : UNO MFFI Издание 1, Сентябрь 2003 1 ОГЛАВЛЕНИЕ 1. ИНСТРУКЦИЯ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ 3 1.1 ДЕМОНТАЖ НАРУЖНОГО
Подробнее LUNA 3 Comfort HT поиск неисправности
LUNA 3 Comfort HT поиск неисправности Поиск неисправности LUNA 3 HT Comfort Стр. 1/11 Бытовая горячая вода оперативная последовательность для LUNA 3 Comfort HT LCD дисплей включен Установка режима зима/лето
Подробнее NUVOLA 3 Comfort HT поиск неисправности
NUVOLA 3 Comfort HT поиск неисправности Поиск неисправности NUVOLA 3 Comfort HT Стр. 1/9 Бытовая горячая вода оперативная последовательность LCD дисплей включен Установка режима зима/лето кнопкой (Летний
Подробнее Настенный газовый котел Navien Асе
Настенный газовый котел Navien Асе Navien Асе — ОК/ ЗК/К/ОК/ЗОК/К/ОК Общая схема Navien Ace 0 0K Группа. КОРПУС 0 9 0 9 Наименование Корпус котла Корпус котла Корпус котла Корпус котла Корпус котла Корпус
Подробнее ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3
ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3 Перед началом любых манипуляций не обходимо произвести предварительные проверки: 1) Убедиться, что газ, вода и электричество подключены к котлу. a) Электричество = 230В 50Гц;
Подробнее Общая схема Navien Ace 10 40K
Каталог запчастей Общая схема Navien Ace 0 0K 3 6 7 3 Группа. КОРПУС 3 3 3 3 6 3 8 3 7 3 3 0 9 3 0 6 9 3 7 8 Наименование Артикул Корпус котла BBK00097 Корпус котла BBK00098 Корпус котла BBK000 Корпус
Подробнее Luna HT Residential поиск неисправностей
Luna HT Residential поиск неисправностей Контур отопления Следуйте оперативной последовательности ЖК монитор включен. Нажмите клавишу режима отопления. См. секцию A Режим или Мигает код ошибки 110 Мигает
Подробнее ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3
ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3 Перед началом любых манипуляций не обходимо произвести предварительные проверки: 1) Убедиться, что газ, вода и электричество подключены к котлу. a) Электричество = 230В 50Гц;
Подробнее Коды ошибок для стиральных машин Bosch
Коды ошибок для стиральных машин Bosch https://free-manuals.info Код ошибки Причины возникновения Проверка и устранение неисправности F01 Дверца загрузочного люка не закрыта 1. Проверьте плотность закрытия
Подробнее Справочная информация
Диагностика компонентов настенного котла при помощи мультиметра. Датчики температуры (NTC) — Отсоединить кабели датчика, — Измерить сопротивление на зажимах датчика. Если измеренное омметром значение не
Подробнее JAGUAR 11 JAGUAR _00-11/14
JAGUAR 11 JAGUAR 24 0020207014_00-11/14 Правила упаковки, транспортировки и хранения Котлы поставляются в упаковке предприятия-изготовителя. Котлы транспортируются автомобильным, водным и железнодорожным
Подробнее тел.
: 8(800)
КАТАЛОГ ПРОДУКЦИИ настенные котлы напольные котлы системы дымоудаления единая справочная служба технической поддержки тел.: 8(800) 555 00 68 (междугороднее соединение бесплатно) Настенные и напольные
Подробнее ПОИСК НЕИСПРАВНОСТЕЙ НАПОЛЬНЫХ КОТЛОВ
ПОИСК НЕИСПРАВНОСТЕЙ НАПОЛЬНЫХ КОТЛОВ Перед началом любых манипуляций не обходимо произвести предварительные проверки: 1) Убедиться, что газ, вода и электричество подключены к котлу. a) Электричество =
Подробнее
KD Navien co., Ltd. 2014 KD Navien co., Ltd. 2014 2.2 предосторожности Прочитайте эти меры предосторожности и следуйте им. Если вы потеряли инструкцию, немедленно свяжитесь с продавцом или производителем.
Подробнее Общая схема Navien Ace 13 24A
Каталог запчастей Общая схема Navien Ace 2A 2 6 Группа. КОРПУС 9 7 6 0 2 2 8 Котёл Navien Ace Наименование Артикул Кожух котла BBR022 Кожух котла BBR02 Кожух котла BBR02 Логотип «NAVIEN» Silver Bh360009A
Подробнее
2 electrolux газовые котлы 3 4 electrolux газовые котлы 5 8 12 11 10 13 9 7 12 14 5 4 6 11 10 13 15 7 9 1 2 16 3 14 5 4 6 19 20 21 22 15 17 18 1 2 16 3 19 20 21 22 6 electrolux газовые котлы 7 Модель котла
Подробнее Газовые настенные котлы
www.energomir.su Являясь лидером в Европе в области отопительной и водонагревательной техники, компания Bosch предлагает широкий ассортимент настенных котлов различной мощности. Инновационные решения,
Подробнее Техническое руководство
Вспомогательное оборудование: Циклон СС и вытяжной вентилятор Техническое руководство По сборке, эксплуатации и техническому обслуживанию вспомогательного оборудования Циклон СС и вытяжной вентилятор Циклон
Подробнее Общая схема.
NAVIEN ACE Coaxial 10-30K
COAXIAL Общая схема NAVIEN ACE Coaxial 10-30K 1 3 2 4 6 5 7 Рисунок 1. КОРПУС Котёл Navien Ace Цвет Наименование Артикул Кол во 10K 13K 16K 20K 24K 30K Белый Серебро Золото 1 Корпус BBK05011097 1 1 1 Корпус
Подробнее MF08FA.1 DOMICOMPACT LCD
MF08FA.1 DOMICOMPACT LCD ВВЕДЕНИЕ Плата MF08FA.1 разработана для работы на котлах с комбинированными горелками, имеющих теплообменник проточного типа, с открытой или закрытой камерой сгорания. В системе
Подробнее Технические характеристики устройства
ООО «ПКФ «ОЛДИ» предлагает устройство защиты двигателя УЗД собственного производства, которое предназначено для защиты асинхронного электродвигателя путем отключения при возникновении следующей аварийной
Подробнее ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ
ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ Прежде всего уточните обстоятельства возникновения неисправности, проанализируйте общее состояние автомобиля. Проверьте, что автомобиль заправлен топливом и маслом надлежащего качества?
Подробнее Инструкция по эксплуатации
Блок управления KOMFORT EKO для твердотопливных котлов Инструкция по эксплуатации 1. НАЗНАЧЕНИЕ Контроллер Komfort Eko предназначен для управления работой твердотопливного котла центрального отопления,
Подробнее Панель управления котлом
Настенные газовые котлы Divatop micro оснащены газовым клапаном со встроенной модуляционной катушкой. Для корректной работы котла необходимо настроить газовый клапан (минимальное и максимальное значения
Подробнее Инструкция котлов Rinnai
Инструкция котлов Rinnai СЕРТИФИЦИРОВАНО ГОССТАНДАРТОМ РАЗРЕШЕНО К ПРИМЕНЕНИЮ ГОСГОРТЕХНАДЗОРОМ РОССИИ ИНСТРУКЦИЯ ПО МОНТАЖУ И НАЛАДКЕ Настенный газовый котел Rinnai серии RB для отопления и горячего водоснабжения
Подробнее Коды ошибок Navien, устранение неисправностей и запасные части для вашего Tankless
E001 Вода кипит в теплообменнике 1. Очистите входной фильтр для воды.
2. Проверьте автоматический датчик потока.
3. Проверьте теплообменник, снимите и очистите раствором.
4. Проверьте плату PCB, замените ее, если она неисправна. Подробности решения 001E Источник питания OR 1. Входной водяной фильтр
2. Клапан регулировки воды NPE-A
3. Клапан регулировки воды 30004834B
4.Комплект для промывки Navien
5.Navien CB 30000181A
6.Navien CB 30012262A
7.Navien CB 30008300A
E002 Низкое давление воды 1. Подождите, пока добавление воды не прекратится. Сброс автоматический Не требуется
E003 Отказ зажигания 1. Убедитесь, что основной газ подается
2. Убедитесь, что питание включено
3. Проверьте запальник на наличие искры Сценарий 1
Сценарий 2
Сценарий 3 1.Стержень пламени NPE / NCB
2. Стержень пламени CR / CC / CH / NR / NP
3. Стержень пламени CR / CC / CH / NR / NP
4. Стержень пламени NPE / NCB
E004 Ложное пламя обнаружение 1. Убедитесь, что провод заземления подключен
2. Проверьте запальник на наличие искры Подробности решения 004E Узел стержня пламени
E007 Выход горячей воды: открыт термистор 1. Проверьте термистор
2. Замените термистор Подробности решения 007E Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E008 Выход горячей воды: короткое замыкание термистора 1. Проверьте термистор
2. Замените термистор Подробности решения 008E Navien Термистор
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E009 Ненормальная работа двигателя вентилятора 1. Проверьте и очистите воздушный фильтр
2.Проверьте и очистите двигатель вентилятора
3. В случае неисправности замените вентилятор. Подробные сведения о решении 009E 1. Вентилятор Navien 30008834A
2. Вентилятор Navien 30000405A
E010 Ненормальное давление воздуха 1. Проверьте вентиляционную трубу на наличие препятствий
2. Проверьте и очистите воздушный фильтр Решение Подробности 010E Нет необходимости
E011 Высокое давление воды 1. Проверьте датчик давления воды. Автоматический сброс или замена датчика. Датчик давления воды
E012 Потеря пламени 1. Проверить главный газопровод (клапан открыт?)
2. Проверить впускной воздуховод
3. Проверить заземляющий провод
4. Проверить источник питания Подробности решения 012E 1. Трансформатор зажигания — 30010455A
2. Трансформатор зажигания — 30002475A
E015 Ненормальная плата управления 1. Проверьте источник питания
2.Проверьте GFI Не определено 1. Navien CB 30000181A
2. Navien CB 30012262A
3. Navien CB 30008300A
E016 Перегрев теплообменника 1. Выключите систему минимум на 30 минут затем перезапустите.
2. Очистите сетчатый фильтр входящей воды
3. Проверьте клапан автоматической регулировки потока
4. Проверьте теплообменник: снимите и очистите с помощью моющего раствора Подробные сведения о решении 016E 1. Входной водяной фильтр
2. Клапан регулировки воды NPE-A
3. Клапан регулировки воды 30004834B
4. Комплект для промывки Navien
E021 Вход холодной воды: термистор 1 — открыт 1. Проверьте термистор
2. Замените термистор Подробные сведения о решении 021E Термистор Navien
1. Термистор
с синим проводом 2. Термистор с красным проводом
3. Термистор с черным проводом
E022 Вход холодной воды: короткое замыкание термистора 1 1.Проверьте термистор
2. Замените термистор Подробности решения 022E Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E027 Ненормальная активность датчика давления воздуха 1. Проверьте вентиляционную трубу на предмет засорения
2. Проверьте и очистите воздушный фильтр
3. Замените датчик Подробные сведения о решении 027E Датчик давления воздуха Navien
E028 Трубопровод утечки воды 1.Проверить трубопровод.
2. Замените уплотнительное кольцо Сброс — вручную 1. Комплект уплотнительных колец Navien
2. Уплотнительное кольцо Navien P18
3. Кольцо Navien P16
E030 Перегрев выхлопных газов: концевой выключатель выхлопных газов выключает агрегат, когда температура дымовых газов превышает 149 F или 65 ° C. 1. Выключите агрегат как минимум на 30 минут, затем перезапустите.
2. Очистите сетчатый фильтр входящей воды
3. Проверьте клапан автоматической регулировки потока
4. Проверьте теплообменник: снимите и очистите с помощью моющего раствора Подробные сведения о решении 030E 1.Водяной фильтр на входе
2. Клапан регулировки воды NPE-A
3. Клапан регулировки воды 30004834B
4. Комплект для промывки Navien
E032 Впуск холодной воды: термистор 2 — открыт 1. Проверьте термистор
2. Замените термистор Подробные сведения о решении 032E Термистор Navien
1. Термистор
с синим проводом 2. Термистор с красным проводом
3. Термистор с черным проводом
E033 Вход холодной воды: термистор 2 — короткое замыкание 1. Проверьте термистор
2. Замените термистор Подробности решения 033E Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E034 Ненормальный — клапан регулировки потока 1. Проверьте клапан регулировки потока Не определено Клапан регулировки воды
1. Деталь 30004834B
2. Деталь 30008245A
E035 Ненормальная активность датчика давления газа 1.Проверьте газовую линию Подробности решения 035E Датчик расхода газа
E036 Сбой связи 1. Обратитесь в службу технической поддержки Navien Не определено Не требуется
E037 Утечка воды внутри устройства 1. Закройте магистраль холодной воды
2. Замените протекающую деталь / уплотнительное кольцо Подробности решения 037E 1. Комплект уплотнительных колец Navien
2. Уплотнительное кольцо Navien P18
3. Уплотнительное кольцо Navien P16
E038 Аномальный циркуляционный насос 1.Проверить циркуляционный насос.
2. Проверьте датчик протока воды.
3. Проверьте магистраль холодной воды. Не определено Циркуляционные насосы Navien.
1. 30012768A
2. 30000466A
3. 30010780B
4. 30000456B
E039 Ненормальный — датчик расхода воды 1. Проверьте датчик расхода воды 2. Замените датчик расхода воды Не определено Navien датчик потока
E041 Выход горячей воды: термистор 2 — открыт 1.Проверьте термистор
2. Замените термистор Не определено Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E042 Выход горячей воды: термистор 2 — короткое замыкание 1. Проверьте термистор
2. Замените термистор Не определено Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E043 Ненормальное каскадное соединение 1.Проверьте тип модели 2. Проверьте кабель связи Не определено Коммуникационный кабель Multi-Unit
E044 Ненормальное соединение термистора 1. Проверьте соединение термистора 2. Замените термистор Не определено Термистор Navien
1 Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E045 Ненормальный — смесительный клапан 1. Проверить смесительный клапан 2.Замените смесительный клапан 3. Проверьте трансформатор смесительного клапана Не определено 1. Трансформатор смесительного клапана
2. Смесительный клапан
E046 Ненормальное регулирование предельного значения Не определено Обратитесь в службу технической поддержки 8794) Концевой выключатель верхнего предела
E047 Неисправность в выхлопном термостате Не определено Обратитесь в службу технической поддержки (800-519-8794) Не применимо
E048 Ненормальное давление газа сжиженного нефтяного газа 1. Проверьте сжиженный газ
2. Заполните сжиженный газ 3. Проверьте датчик потока давления газа Не определено Датчик расхода газа
E060 Неисправность в двойной трубке Вентури 1. Перезагрузите систему 2. Замените двойную трубку Вентури Обратитесь в службу технической поддержки (800-519-8794) 1. Двойная трубка Вентури — 30012770A
2. Двойная трубка Вентури — 30008909A
E109 Ненормальная работа: двигатель вентилятора Очистите впускной воздушный фильтр. 1. Очистите впускной воздушный фильтр.
2. Перезагрузите систему 3. Замените двигатель вентилятора 1. Вентилятор Navien 30008834A
2. Вентилятор Navien 30000405A
E110 Ненормальное давление воздуха Не определено 1. Убедитесь, что выхлопная труба свободна от препятствий .
2. Очистите впускной воздушный фильтр. 3. Проверьте или замените датчик давления воздуха Датчик давления воздуха Navien
E407 Выход горячей воды: обрыв или короткое замыкание термистора Не определено Позвоните в службу технической поддержки (800-519-8794) Термистор Navien
1.Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E421 Вход холодной воды1: обрыв или короткое замыкание термистора Не определено Позвоните в службу технической поддержки ( 800-519-8794) Термистор Navien
1. Термистор с синим проводом
2. Термистор с красным проводом
3. Термистор с черным проводом
E432 Вход холодной воды2: термистор обрыв или короткое замыкание Не определено Обратитесь в службу технической поддержки (800-519-8794) Термистор Navien
1.Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E434 Ненормальная работа: клапан регулировки воды 1. Проверьте регулирующий клапан.
2. Замените клапан Позвоните в службу технической поддержки (800-519-8794) Клапан регулировки воды
1. Деталь № 30004834B
2. Деталь # 30008245A
E438 Ненормальная работа: циркуляционный насос Не определено 1.Внешний: Убедитесь, что все линии подачи и возврата воды открыты.
2. Внутренний: проверьте направление 2-ходового клапана. Циркуляционные насосы Navien.
1. Деталь № 30012768A
2. Деталь № 30000466A
3. Деталь № 30010780B
4. Деталь № 30000456B
E439 Ненормальная работа: датчик потока Не определено Обратитесь в службу технической поддержки (800-519- 8794) Датчик расхода газа
E441 Вход горячей воды2: обрыв или короткое замыкание термистора Не определено Обратитесь в службу технической поддержки (800-519-8794) Термистор Navien
1. Синий провод Термистор
2. Красный провод Термистор
3. Черный провод Термистор
E445 Ненормальная работа: Перепускной смесительный клапан Не определено Обратитесь в службу технической поддержки (800-519-8794) 1. Смесительный клапан Трансформатор
2. Смесительный клапан
E515 Ненормальная работа: печатная плата Попробуйте новую розетку Убедитесь, что электрический шнур правильно заземлен. 1. Деталь № 30008300A
2.Деталь # 30012262A
E517 Ненормальная работа: установка DIP-переключателя Не определено Позвоните в службу технической поддержки (800-519-8794) Не применимо
E593 Ненормальная работа: кнопка на передней панели Не определено Позвоните в службу технической поддержки (800-519-8794) Передняя панель Kdc-350P
E615 Ненормальная работа: ввод и память Не определено Обратитесь в службу технической поддержки (800-519-8794 ) Неприменимо
E736 Ненормальная работа: каскадная связь Не определено Позвоните в службу технической поддержки (800-519-8794) Кабель связи Multi-Unit
E760 Промывка / обслуживание сигнал тревоги Не определено Обратитесь в службу промывки (647-925-1930), к вашему установщику или приобретите промывочный комплект, указанный ниже. Комплект для промывки Navien
E782 Ненормальная работа: связь с главной панелью Не определено Позвоните в службу технической поддержки (800-519-8794) Не применимо
Коды ошибок бесконтактного водонагревателя Navien
Ваш водонагреватель без резервуара Navien начинает работать так, как будто возникла проблема? Странное число отображается, но вы не понимаете, что оно означает? Бесконтактные водонагреватели несовершенны, и проблемы случаются.
К счастью, Navien входит в число производителей, которые следят за отображением кода ошибки, чтобы помочь вам. Но если вы видите нечетный код или номер, это не поможет вам разобраться в проблеме, если вы не знаете, что это значит. Вот почему мы даем вам разбивку различных кодов ошибок прямо здесь.
Коды ошибок Navien Tankless Ошибка
В системах водонагревателей без резервуаров используется сложная технология, поэтому ошибки и проблемы неизбежны. Ниже приведен полный список кодов ошибок с проблемами и решениями.
Код ошибки E003
Что он вам говорит
Возникла неисправность зажигания.
Решение
Убедитесь, что главный газовый клапан открыт.
Код ошибки E004
Что он вам говорит
Решение
Убедитесь, что основной электрический шнур надежно заземлен.
Код ошибки E012
Что он вам говорит
Решение
Очистите впускной фильтр: Снимите фильтр и промойте его зубной щеткой под проточной водой.Перед снятием фильтра убедитесь, что питание отключено. Дайте ему высохнуть, прежде чем вставлять обратно в прибор.
Проверьте соединения: Убедитесь, что электрический шнур правильно заземлен.
Код ошибки E016
Что он вам говорит
Теплообменник перегревается.
Решение
Перезапустите устройство: Полностью выключите его минимум на 30 минут перед перезапуском.
Очистите впускной фильтр: Снимите его и промойте под проточной водой с помощью зубной щетки.
Промойте теплообменник: При снятом входном фильтре холодной воды промойте теплообменник. Точные инструкции см. В руководстве пользователя.
Код ошибки E030
Что он вам говорит
Выхлоп перегревается: Агрегат автоматически отключается, как только температура в дымоходе превышает 149 градусов по Фаренгейту.
Решение
Перезапустите устройство: Выключите систему как минимум на 30 минут, прежде чем перезапускать ее.
Вымойте фильтр для воды на входе: Снимите его и промойте под проточной водой с помощью зубной щетки.
Промойте теплообменник: Точные инструкции см. В руководстве пользователя.
Код ошибки E046
Что он вам говорит
Необычный режим работы: Контроль предела.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E047
Что он вам говорит
Необычная работа: Термостат выхлопа.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E060
Что он вам говорит
Необычная работа: Двойная трубка Вентури.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E109
Что он вам говорит
Необычная работа: Двигатель вентилятора.
Решение
Промойте впускной воздушный фильтр: Снимите его и промойте под проточной водой. Потрите зубной щеткой. Дайте ему высохнуть и поместите обратно в устройство.
Код ошибки E110
Что он вам говорит
Решение
Устранение засоров: Убедитесь, что в выхлопной трубе нет препятствий.
Промойте впускной воздушный фильтр: Снимите его с блока и промойте под проточной водой. Потрите зубной щеткой. Дайте ему высохнуть, прежде чем класть обратно.
Код ошибки E407
Что он вам говорит
Проблема с выпуском горячей воды: Это может быть либо обрыв термистора, либо короткое замыкание в цепи.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E421
Что он вам говорит
Проблема с первым выходом холодной воды: Обрыв термистора или короткое замыкание в цепи.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E432
Что он вам говорит
Проблема со вторым выпуском холодной воды: Обрыв термистора или короткое замыкание в цепи
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E434
Что он вам говорит
Необычная работа: Клапан регулировки воды.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E438
Что он вам говорит
Решение
Внешний: Убедитесь, что все линии возврата и подачи воды свободны и открыты.
Внутренний: Проверьте направление 2-ходового клапана.
Код ошибки E439
Что он вам говорит
Необычная работа: Датчик расхода.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E441
Что он вам говорит
Проблема со вторым вводом горячей воды: Обрыв термистора или короткое замыкание в цепи.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E445
Что он вам говорит
Необычная работа: Перепускной смесительный клапан.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E515
Что он вам говорит
Решение
Убедитесь, что основной электрический шнур надежно заземлен.
Код ошибки E517
Что он вам говорит
Необычная работа: Установка DIP-переключателя.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E593
Что он вам говорит
Необычная работа: Клавиша передней панели.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E615
Что он вам говорит
Необычная работа: Память и ввод.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E736
Что он вам говорит
Необычная работа: Проблема с внутренней связью.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E740
Что он вам говорит
Необычная работа: Датчик температуры наружного воздуха.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E760
Что он вам говорит
Сигнал обслуживания: Требуется промывка или обслуживание.
Решение
Обратитесь к установщику для текущего обслуживания.
Код ошибки E782
Что он вам говорит
Необычная производительность: Проблема со связью с главной панелью.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Код ошибки E785
Что он вам говорит
Необычная работа: Проблема с реле / датчиком потока.
Решение
Позвоните в службу технической поддержки Navien по телефону 1-800-519-8794.
Распространенные проблемы с водонагревателем Navien Tankless
Безрезервуарные водонагреватели Navien — одни из лучших на рынке сегодня, но у них действительно было тяжелое начало. Фактически, некоторые из их моделей до 2011 года страдали от некоторых досадных проблем ⁽¹⁾.Некоторые даже отозвали ⁽²⁾.
К счастью, Navien активизировалась, и проблемы стали реже. Эта компания была одной из первых, кто начал производить конденсационные водонагреватели без резервуаров для бытового использования. Проблемы неизбежны, когда вы вступаете в нечто новое, и опыт Навьен был именно таким.
Если у вас модель до 2011 года, вот некоторые проблемы, на которые вы, возможно, захотите обратить внимание — или, возможно, уже столкнулись с ними.
Выключите питание
Прежде чем что-либо делать с устройством, убедитесь, что питание отключено.Несмотря на то, что это газовый котел, он все равно использует электричество. Поэтому, чтобы избежать неприятного электрошока, поверните выключатель в положение «Выкл.».
1. Отказ материнской платы и платы управления
Распространенная проблема связана либо с материнской платой, либо с платой управления, а иногда и с обеими. Это «мозги» безтанкового отряда, принимающие и транспортирующие информацию. К сожалению, когда они выходят из строя, это может означать, что в самом котле есть большая ошибка.
На моделях Navien до 2011 года это случается довольно часто.Симптомы относительно легко обнаружить. Ваше устройство, скорее всего, будет постоянно включаться и выключаться.
Если он не включается и не выключается, проверьте дисплей на наличие кода ошибки E003 — кода отказа зажигания. Лучший способ исправить это — просто отключить устройство от сети, немного подождать, а затем снова подключить его.
Если это не решит проблему, вероятно, потребуется замена платы управления. Обратитесь к установщику за помощью.

2. Коррозия датчика потока
Одной из самых неприятных проблем с более ранними моделями компании были датчики потока.Они были сделаны из материала, подверженного коррозии.
Датчик расхода — важная часть любого водонагревателя без резервуара. Его основная задача — обнаруживать входящий поток воды и затем активировать устройство.
Но, поскольку датчики потока Navien преждевременно подверглись коррозии, они вызвали остановку агрегатов. Накопление коррозии вызовет нарушение работы, что может привести к другим проблемам.
Есть одно простое и быстрое решение этой проблемы, но оно временное. Вот что вам нужно сделать: выключить устройство, найти датчик потока, осторожно вытащить его, а затем подуть.Вставьте его обратно в устройство и снова включите питание.
Navien, с другой стороны, устранила эту проблему, улучшив материал датчика потока. Теперь Navien использует нержавеющую сталь, устойчивую к ржавчине и коррозии. Если у вас более старый блок, вы можете заменить его на новый.
Если вам это не подходит, купите 5-микронный фильтр и установите его возле впускного клапана воды.
3. Треск в теплообменнике
К счастью, эта проблема встречается не так часто, как две вышеупомянутые. Но это определенно проблема, о которой нужно знать.
Если теплообменник начинает трескаться, это означает, что произошла поломка, и вредные выхлопные газы могут попасть прямо в ваш дом. Требуется немедленная замена, и быстрого решения этой проблемы нет. Обратитесь в Navien, так как теплообменник находится на гарантии.
Как сбросить водонагреватель Navien Tankless
Если у вас возникла проблема с устройством, но вы не видите коды ошибок, попробуйте сбросить настройки.Это очень просто, и вам не нужно разбирать какие-либо компоненты.
Navien был продуман со своими устройствами и снабдил кнопку сброса на передней панели управления. Обычно он находится в нижнем углу напротив кнопки «Вкл. / Выкл.». Чтобы перезагрузить устройство, просто нажмите кнопку сброса, и вы должны быть готовы к работе ⁽³⁾.
Однако, если вы попробовали это, но ни один из приведенных выше кодов ошибок не подходит, обратитесь к авторизованному специалисту.
Где находится серийный номер водонагревателя Navien?
Очень важно знать серийный номер вашего водонагревателя, особенно если вам нужно позвонить в компанию.
К счастью, поиск ярлыка не займет много времени. Обычно он находится либо на входной двери, либо сбоку.
Посмотрите в сторону своего устройства. Должна быть большая желтая этикетка, указывающая на руководство по энергопотреблению или любые предупреждения. Серийный номер должен быть близок к ним.
Однако, если он не сбоку, точное местоположение зависит от конкретного устройства. Иногда он находится снаружи, но в других случаях вам придется открыть дверцу устройства.
Код ошибки: вне времени
Водонагреватели без резервуаров — это современные машины, способные производить много горячей воды для наших нужд.Но они не безупречны, и проблемы случаются. К счастью, Navien включила коды ошибок, чтобы помочь вам разобраться в проблеме.
Какой код ошибки показывает ваше устройство Navien? Пожалуйста, оставьте свой ответ ниже. Если у вас возникнут дополнительные вопросы, мы с радостью на них ответим.
Коды неисправностей Navien
Котел Код ошибки / неисправности Описание неисправности
Комби и система 003 Отказ зажигания — требуется ручной сброс
Расческа и система 004 Ошибка ложного пламени — котел сбросится автоматически
Комби и система 012 Потеря пламени — сбросить котел
Комби и система 016 Теплообменник перегрет — попробуйте вручную сбросить котел
Комби и система 030 Аномальная температура выхлопных газов — попробуйте вручную сбросить котел
Комби и система 046 Ненормальная работа: перегрев теплообменника — котел должен сбрасываться автоматически
Комби и система 047 Ненормальная работа: Ошибка термостата выхлопных газов — требуется ручной сброс, если котел не выполняет автоматический сброс.
Комби и система 060 Ненормальная работа: двойной концевой выключатель Вентури — котел сбрасывается автоматически
Комби и система 109 Ненормальная работа: Ошибка вентилятора — котел требует сброса
Комби и система 110 Засорение выхлопа (засорение конденсата) — сбросить котел
Комби и система 127 Ненормальная работа: проблема с реле давления воздуха (APS) — сбросьте котел
Комби и система 205 Обрыв или короткое замыкание термистора подачи тепла — котел должен сбрасываться автоматически
Комби и система 218 Ошибка сигнализации: термистор обратной линии отопления обрыв или короткое замыкание
Комби и система 302 Низкое давление воды — котел должен сбрасываться автоматически
Комби и система 352 Высокое давление воды — котел должен сбрасываться автоматически
Комби и система 353 Ненормальная работа: Ошибка датчика давления воды — котел должен сбрасываться автоматически
Система 407 Ненормальная работа: термистор на выходе горячей воды — ошибка аварийного сигнала
Система 421 Ненормальная работа: термистор на входе холодной воды Автоматический сброс должен произойти автоматически
Комби и система 480 Ненормальная работа: термистор на выходе внешнего резервуара горячей воды для бытового потребления (ГВС) — ошибка аварийного сигнала
Комби и система 515 Ненормальная работа: Релейная обратная связь (PCB) — котел необходимо сбросить
Комби и система 517 Ненормальная работа: установка двухрядного двухрядного переключателя (PCB) — котел необходимо сбросить
Комби и система 594 Ненормальная работа: EEPROM (PCB) — обратитесь к инженеру
Комби и система 615 Ненормальная работа: Вход и память (MCU) — попробуйте сбросить котел
Комби и система 740 Ненормальная работа: Датчик наружной температуры — котел должен автоматически сбросить
Комби и система 782 Ненормальная работа: Связь с главной панелью — котел должен сбрасываться автоматически
Navien — Home Inspection Insider
Все водонагреватели без бака со временем удивят вас неожиданным кодом ошибки. К сожалению, это всегда неподходящее время. То же самое и с водонагревателями без резервуаров Navien.
Хотя этот код ошибки не является приятным, с другой стороны, он может помочь вам определить, что не так с вашим водонагревателем без резервуара, чтобы вы могли предпринять соответствующие действия.
При появлении кода ошибки вы, скорее всего, услышите звуковой сигнал. Если у вас нет горячей воды, возможно, вы перегрузили безбаковый водонагреватель или имеете хотя бы один код ошибки.
В этом руководстве будут рассмотрены и рассмотрены коды ошибок безрезервуарных водонагревателей Navien, их значение, устранение неисправностей и многое другое. Итак, давайте посмотрим.
Вам нужен лицензированный сантехник? Мы можем помочь!
Получите бесплатную оценку от лучших, проверенных и лицензированных сантехников в вашем районе!
Код ошибки E001: Перегрев теплообменника
Код ошибки Navien E001 вызван перегревом теплообменника . Чтобы исправить код ошибки Navien E001, вам может потребоваться очистить сетчатый фильтр и промыть теплообменник.Убедитесь, что скорость потока и напряжение на печатной плате в насосе находятся в пределах спецификации и что вода циркулирует должным образом.
У нас есть практическое руководство по обслуживанию безрезервуарного водонагревателя. В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.
Код ошибки E002: Низкое давление на стороне нагрева
Код ошибки Navien E002 означает, что на стороне нагрева низкое давление.Код ошибки Navien E002 может быть вызван низким давлением воды, поэтому вы должны убедиться, что устройство получает достаточно воды. Вам также может потребоваться перезапустить устройство, чтобы исправить этот код ошибки.
Код ошибки E003: отказ зажигания
Код ошибки Navien E003 указывает на сбой в системе зажигания блока . Если ваш Navien отображает код ошибки E003, убедитесь, что подача газа включена и работает, что устройство запитано, заземляющий провод подключен и воспламенитель производит искру.
При необходимости очистите или замените электрод воспламенителя или печатную плату.
Это также происходит из-за сбоя питания. Если вы живете в районе, где регулярно случаются перебои в электроснабжении или отключении электроэнергии, вам может потребоваться резервный источник питания от батареи для вашего водонагревателя без резервуара.
Код ошибки E004: Обнаружение ложного пламени
Код ошибки Navien E004 указывает на то, что устройство обнаруживает ложное пламя . Чтобы устранить неисправность с кодом ошибки Navien E004, убедитесь, что провод заземления подключен правильно и не ослаблен.В дополнение к этому проверьте, производит ли воспламенитель искру.
Код ошибки E011: Высокое давление на стороне нагрева
Код ошибки Navien E011 означает высокое давление на стороне нагрева . Этот код ошибки может быть исправлен путем выключения устройства, слива воды для сброса давления и повторного включения. Если ошибка не исчезнет, проверьте состояние датчика. При необходимости замените датчик.
Код ошибки E012: Потеря пламени
Код ошибки Navien E012 означает потерю пламени .Чтобы устранить неисправность и исправить код ошибки Navien E012, убедитесь, что главный газовый клапан открыт и давление газа находится в пределах спецификации. Также проверьте впускной воздушный фильтр, заземляющий провод, источник питания и проводку теплообменника.
Вам также может потребоваться проверить и отрегулировать синхронизацию защиты от коротких циклов, поскольку в некоторых случаях это также может вызывать код ошибки E012.
Код ошибки E016: Перегрев теплообменника
Код ошибки Navien E016 означает, что теплообменник перегревается .Чтобы исправить и устранить ошибку Navien с кодом E016, выключите устройство на 30 секунд, а затем снова включите. Проверьте и очистите фильтр холодной воды и сетчатый фильтр, а также промойте теплообменник. Проверьте концевой выключатель верхнего предела, 3-ходовой клапан и печатную плату.
Код ошибки E030: аномальная температура выхлопных газов
Код ошибки Navien E030 вызван перегревом выхлопа . Чтобы устранить неполадки и исправить код ошибки Navien E030, выключите устройство на 30 секунд, а затем снова включите.Проверьте сетчатый фильтр и теплообменник. Очистите сетчатый фильтр и при необходимости промойте теплообменник.
Устройство перестанет работать, если температура выхлопных газов превысит 230 ° F (110 ° C) в течение более 10 секунд.
Код ошибки E046: Ошибка теплообменника
Код ошибки Navien E046 означает короткое замыкание на термисторе теплообменника . Чтобы исправить код ошибки Navien E046, проверьте состояние проводки термистора теплообменника.Убедитесь в отсутствии ослабленных соединений и повреждений проводки.
Код ошибки
Navien E046 также может указывать на ограничение ограничения, и в этом случае рекомендуется обратиться за дополнительной помощью к лицензированному подрядчику.
Код ошибки E047: Ошибка термистора выхлопных газов
Код ошибки Navien E047 указывает на проблему в работе выхлопного термистора . Код ошибки Navien E047 может быть вызван обрывом или коротким замыканием термистора выхлопных газов, и в этом случае, чтобы исправить этот код ошибки, вам необходимо проверить соединение и проводку на термисторе выхлопных газов.
Код ошибки E060: Ошибка концевого выключателя двойного Вентури
Код ошибки Navien E060 означает проблему с двойным концевым выключателем Вентури . Если ваш Navien отображает код ошибки E060, вам необходимо проверить соединение двойной трубки Вентури. В некоторых случаях может потребоваться полная замена двойной трубки Вентури, чтобы исправить этот код ошибки.
Код ошибки E109: Ошибка работы двигателя вентилятора
Код ошибки Navien E109 указывает на ошибку двигателя вентилятора .Чтобы устранить неисправность с кодом ошибки Navien E109, проверьте и при необходимости очистите впускной воздушный фильтр и двигатель вентилятора. Если код ошибки сохраняется, измерьте напряжение на печатной плате и замените вентилятор, если напряжение в пределах спецификации.
Код ошибки E110: засорение выхлопной трубы
Код ошибки Navien E110 означает, что существует засорение выхлопных газов . Чтобы исправить код ошибки Navien, E110 гарантирует, что ничто не препятствует и не блокирует выхлопную трубу и что выхлопная труба свободна. Кроме того, оцените состояние фильтра всасываемого воздуха и при необходимости очистите его.
Этот код ошибки также может быть вызван закупоркой конденсата. Если код ошибки сохраняется после перезагрузки устройства, возможно, вам потребуется заменить датчик давления воздуха.
Код ошибки E127: Ошибка APS (обрыв, короткое замыкание, начальное значение или отсутствие ответа)
Код ошибки Navien E127 указывает на проблему с датчиком давления воздуха (APS) . Код ошибки E127 может быть вызван обрывом или коротким замыканием APS. Выключите его и проверьте состояние APS.Если код ошибки сохраняется после сброса, возможно, потребуется заменить APS.
Код ошибки
E205: Ошибка на выходе H / E: обрыв или короткое замыкание термистора
Код ошибки Navien E205 указывает на проблему с работой термистора подачи тепла. Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E205. Чтобы исправить этот код ошибки, проверьте состояние термистора подачи тепла и разъемы проводки насоса.
Код ошибки E218: Ошибка впуска H / E: обрыв или короткое замыкание термистора
Код ошибки Navien E218 означает, что существует проблема с работой термистора возвратной линии отопления . Обрыв или короткое замыкание термистора может вызвать код ошибки Navien E218. Чтобы исправить этот код ошибки, проверьте состояние термистора обратной линии отопления и разъемы проводки насоса.
Код ошибки E302: Ошибка низкого давления воды
Код ошибки Navien E302 означает, что давление воды слишком низкое . Если ваш Navien отображает код ошибки E302, проверьте клапан подачи воды, а также давление воды и предохранительный клапан. При необходимости замените любые детали.
Код ошибки
E352: Ошибка высокого давления воды
Код ошибки Navien E352 указывает на высокое давление воды . Если ваш Navien отображает код ошибки E352, вам необходимо проверить давление воды в пределах допустимого диапазона и проверить работу клапана подачи и клапана сброса давления воды.
Код ошибки
E353: Ошибка датчика давления воды
Код ошибки Navien E353 указывает на проблему с датчиком давления воды . Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E353. Проверьте и убедитесь, что датчик давления воды и проводка находятся в хорошем рабочем состоянии и нет ли ослабленных контактов. При необходимости замените датчик.
Код ошибки E407: Выход горячей воды 1: Обрыв или короткое замыкание термистора
Код ошибки Navien E407 является признаком проблемы с термистором на выходе горячей воды . Обрыв или короткое замыкание датчика вызывает код ошибки Navien E407. Чтобы исправить это, проверьте состояние термистора и проводку.При необходимости замените термистор.
Код ошибки E421: Впуск холодной воды 1: Обрыв или короткое замыкание термистора
Код ошибки Navien E421 означает, что имеется проблема с термистором на входе 1 холодной воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E421 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор на входе холодной воды.
Код ошибки E432: Вход холодной воды 2: Обрыв или короткое замыкание термистора
Код ошибки Navien E432 является признаком проблемы с термистором на входе 2 холодной воды.Обрыв или короткое замыкание датчика вызывает код ошибки Navien E432 . Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.
Код ошибки E434: Неисправность клапана регулировки воды
Код ошибки Navien E434 означает, что есть проблема с клапаном регулировки воды. Код ошибки Navien E434 может быть вызван открытым или укороченным клапаном регулировки воды . Выключите проточный водонагреватель и проверьте состояние и проводку клапана.При необходимости вызовите сервисную службу.
Код ошибки E438: Неисправность циркуляционного насоса
Код ошибки Navien E438 означает, что проблема с циркуляционным насосом . Чтобы устранить этот код ошибки, проверьте подачу воды и циркуляционные насосы, датчик потока и насос. В случае кода ошибки E438 может потребоваться замена насоса, датчика потока или печатной платы.
Код ошибки E439: Ненормальный датчик потока
Код ошибки Navien E439 указывает на проблему с датчиком потока.Код ошибки E439 может быть вызван неисправным датчиком потока, печатной платой или отсутствием подачи холодной воды .
Чтобы исправить этот код ошибки, проверьте, есть ли поток воды при выключенной каскадной системе. Если есть поток воды, очистите и проверьте состояние разъема датчика потока.
Код ошибки E441: Выход горячей воды 2: Обрыв или короткое замыкание термистора
Код ошибки Navien E441 является признаком проблемы с термистором на выходе 2 горячей воды. Обрыв или короткое замыкание датчика вызывает код ошибки Navien E441 .Чтобы исправить это, проверьте состояние термистора и проводку. При необходимости замените термистор.
Код ошибки E445: Ненормальный смесительный клапан
Код ошибки Navien E445 указывает на неисправность смесительного клапана . Код ошибки Navien E445 обычно вызван неисправным датчиком обратной связи, повреждением, открытием, коротким замыканием или блокировкой смесительного клапана или неисправной печатной платой. При необходимости вызовите лицензированного специалиста.
Код ошибки E480: Обрыв или короткое замыкание термистора внешнего бака (только настройка термистора системы котла)
Код ошибки Navien E480 означает, что существует проблема с термистором внешнего резервуара, обычно вызванная обрывом (при температурах ниже 14 ° F) или коротким замыканием датчика .Проверьте разъемы датчика, чтобы убедиться, что они установлены правильно и не мокрые. При необходимости замените термистор резервуара.
Код ошибки E515: Ошибка PCB
Код ошибки Navien E515 указывает на проблему с печатной платой . В случае кода ошибки E515 необходимо проверить печатную плату, устройство контроля печатной платы, запальник, вентилятор, двойную трубку Вентури и 3-ходовой клапан. Убедитесь, что они в хорошем состоянии и правильно подключены к печатной плате.
Код ошибки E517: Ошибка настройки DIP-переключателя
Код ошибки Navien E517 указывает на проблему с микропереключателем .Чтобы устранить неполадки и исправить код ошибки Navien E517, вам необходимо проверить микропереключатели на передней панели устройства и печатной плате. Если ошибка повторяется и все в порядке, вызовите лицензированного специалиста.
Код ошибки E593: Неправильная клавиша панели
Код ошибки Navien E593 вызван проблемой с работой клавиш передней панели. Чтобы исправить код ошибки Navien E593, вам необходимо проверить, правильно ли работают клавиши панели. Если они перезапустят устройство и не заменят переднюю панель.
Код ошибки E594: Частичная ошибка связи PCB
Код ошибки Navien E594 указывает на частичную ошибку связи PCB или ошибку EEPROM . Проверьте печатную плату устройства на предмет повреждений или проблем с проводкой. Если ошибка повторяется и все выглядит необычным, обратитесь к лицензированному подрядчику, чтобы оценить состояние вашего безрезервуарного водонагревателя Navien.
В дополнение к этому вам также может потребоваться проверить состояние и проводку датчика выхлопа, стержня пламени и датчика давления, чтобы убедиться, что все они в хорошем состоянии.
Код ошибки E615: Ошибка ввода и памяти
Код ошибки Navien E615 может указывать на ошибку входных данных или ошибку памяти . Выполните сброс устройства и проверьте печатную плату, а также состояние и проводку датчика выхлопа, стержня пламени и датчика давления. Измерьте выходное напряжение датчика давления и убедитесь, что оно находится в пределах допустимого диапазона. При необходимости вызовите сервисную службу.
Код ошибки E736: Ненормальная каскадная связь
Код ошибки Navien E736 указывает на проблему с каскадной связью .Убедитесь, что версия печатной платы совместима, и проверьте правильность установки каскадного кабеля Ready-Link и его настройки. Если ошибка не исчезнет после перезагрузки устройства, обратитесь к лицензированному технику.
Код ошибки
E740: Ошибка датчика наружной температуры
Код ошибки Navien E740 означает, что проблема с датчиком наружной температуры . Обрыв или короткое замыкание датчика может вызвать код ошибки Navien E740. Чтобы исправить это, убедитесь, что проводка датчика находится в хорошем состоянии и работает правильно, а кривая сброса наружной установки выбрана правильно.
См. Нашу статью «Можно ли устанавливать водонагреватели снаружи: что вы должны знать» для получения дополнительной информации о моделях безбаквальных водонагревателей.
Код ошибки: E760: Сигнал промывки
Код ошибки Navien E760 — это служебный сигнал промывки . Этот код ошибки сам по себе не является кодом ошибки, а скорее является напоминанием. Если ваш водонагреватель без резервуара Navien выдает ошибку E760, это означает, что вам необходимо промыть теплообменник.
У нас есть практическое руководство по обслуживанию безрезервуарного водонагревателя.В разделе «Советы по простому обслуживанию безрезервуарных водонагревателей с фотографиями» будет описано, как выполнять промывку безбаквальных водонагревателей и другое обслуживание.
Код ошибки E782: Ошибка связи с главной панелью
Код ошибки Navien E782 указывает на ошибку связи на главной панели . Чтобы устранить ошибку Navien с кодом E782, проверьте состояние и работу печатной платы. Чтобы исправить эту ошибку, вам может потребоваться, чтобы лицензированный подрядчик оценил состояние вашего устройства и при необходимости заменил печатную плату.
Код ошибки E783: Ошибка удаленного контроллера OT
Код ошибки Navien E783 означает, что существует проблема с работой OT-remote controller . Осмотрите состояние контроллера и при необходимости замените его.
Код ошибки E785: Ненормальная работа реле расхода
Код ошибки Navien E785 означает, что существует проблема с работой внешнего реле потока . Проверьте линию холодной воды и состояние реле протока.Проверьте, находится ли реле потока в выключенном или включенном положении, а также проверьте сопротивление термоблока. При необходимости замените контроллер или датчик.
Код ошибки E787: Ошибка сброса устройства
Код ошибки Navien E787 указывает на то, что возникла проблема во время сброса устройства . Пожалуйста, выключите устройство как минимум на 30 секунд и убедитесь, что все работает правильно, затем снова включите его. Если код ошибки не исчезнет, попросите техника оценить состояние устройства.
Бесконтактные водонагреватели служат в среднем 20 лет, и за это время у вас обязательно будет хотя бы один из этих кодов ошибок Navien. Мы надеемся, что при покупке водонагревателя без резервуара вы найдете это руководство полезным и поместите его в закладки для дальнейшего использования.
Устранение других неисправностей Руководства по кодам ошибок бесконтактных водонагревателей
HomeInspectionInsider.com принадлежит и управляется Хьюбертом Майлзом, который является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.com. HomeInspectionInsider.com также участвует в партнерских программах с другими партнерскими сайтами. Хьюберту Майлзу платят за направление трафика и бизнеса в эти компании.
Коды ошибок системы без резервуара Rinnai: способы устранения
Когда возникает проблема с водонагревателем без резервуара Rinnai, на панели дисплея отображается код ошибки. Часто есть несколько шагов, которые вы можете предпринять для устранения проблемы, вы даже можете восстановить работу без резервуара. Но, как минимум, вы получите представление о проблеме, прежде чем обращаться в ремонт.
Rinnai производит водонагреватели без резервуаров в течение длительного времени, и справедливо предположить, что за эти годы произошли изменения. Это делает руководство вашего владельца лучшим ресурсом для устранения неполадок вашего устройства. В нем будет информация, необходимая для вашей конкретной модели.
Коды ошибок для безрезервуарных водонагревателей Rinnai
Слово предупреждения: Мы рекомендуем обратиться к профессионалу, который сделает ремонт за вас. Лицензированный профессионал, имеющий опыт работы с водонагревателями без резервуаров, будет обладать необходимыми инструментами и знаниями для правильной диагностики проблемы.
Если ваше устройство находится на гарантии, выполнение работ самостоятельно или разборка устройства может привести к аннулированию гарантии.
Код ошибки 02
Горелка не работает в режиме защиты от замерзания
Если отображается сообщение об ошибке без резервуара и код ошибки 02, необходимо вызвать специалиста.
Код ошибки 03
Прерывание подачи электроэнергии во время наполнения ванны
Если произошло отключение или прерывание подачи электроэнергии, возможно, что после ее восстановления вода не будет течь.В этом случае попробуйте следующее:
Отключите все водопроводные сети в вашем доме.
На контроллере температуры дважды нажмите кнопку включения / выключения.
Если код ошибки отображается снова, вам необходимо вызвать специалиста.
Отремонтируйте вашу сантехнику уже сегодня!
Код ошибки 05
Сервопривод байпаса
Если на вашем водонагревателе без бака установлены байпасные клапаны, вы можете увидеть код ошибки 05.
Отключите питание безбака.
Включите питание без танка и стреляйте без танка.
Если код ошибки отображается снова, ваш байпасный клапан необходимо заменить.
Код ошибки 10
Засорение подачи или выпуска воздуха
Если вы видите код ошибки 10, проверьте следующее:
Проверьте систему вентиляции на наличие засоров, проблем с зазорами или любых других проблем, которые могут помешать правильной вентиляции.Не забудьте проверить вентиляцию снаружи.
Обратитесь к специалисту, если вы не можете найти проблему с вентиляционным отверстием. Есть дополнительные диагностические тесты, которые можно запустить.
Код ошибки 11
Нет зажигания
Осторожно: Для выяснения кода ошибки 11 лучше всего обратиться к профессионалу. Однако есть несколько вещей, которые вы можете проверить, если вам удобно работать с газовыми приборами.
Проверьте газовый клапан на газовом счетчике и безбаквальном блоке, чтобы убедиться, что они полностью открыты.
Убедитесь, что воспламенитель работает нормально.
Если воспламенитель исправен, а в безрезервуарное топливо поступает газ, необходимо вызвать специалиста.
Код ошибки 12
ВАЖНО: Существует два типа кода ошибки 12. Следующее поможет вам определить, какой код 12 является вашей проблемой:
Пока бесконтактный двигатель проходит цикл зажигания, посмотрите в окно просмотра, чтобы проверить, есть ли видимое пламя.
Если вы смогли увидеть пламя в блоке горелки во время работы и / или во время цикла зажигания, у вас будет код ошибки пропадания пламени (газ) 12. Это наиболее распространенная ошибка.
Если вы не смогли увидеть пламя, у вас будет код немедленной (электрической) ошибки 12.
Иногда бывает сложно определить, возникает ли ошибка с кодом 12 из-за газа или электричества. Если это так, выключите газ и попытайтесь зажечь устройство.Если отображается код 11, проблема в газе. Если отображается код 12, это короткое замыкание.
Отсутствие пламени (газ)
Если код ошибки 12 вызван пропаданием пламени, вам следует вызвать квалифицированного специалиста. Никогда не пытайтесь решить эту проблему самостоятельно.
Аварийная сантехника — круглосуточное обслуживание
Получите предложения от квалифицированных местных подрядчиков
Немедленное (электрическое)
В зависимости от того, какая у вас безрезервуарная модель Rinnai, вместо этого вы можете увидеть код ошибки 19.Тем не менее, код будет отображаться при первом включении подачи воды.
Этот код ошибки указывает на короткое замыкание в баке. Проблема может быть в жгуте проводов, перепускном клапане, регуляторе расхода воды или другом компоненте в цепи постоянного тока.
Вы можете отключить каждый компонент по отдельности и попытаться включить устройство. Если после отсоединения компонента цикл без резервуара 3 раза, вы узнаете, что проблема связана с отключенным компонентом.
Однако для обычного пользователя лучше всего обратиться к профессионалу, который устранит неполадки за вас.
Код ошибки 14
Термопредохранитель или перегрев
Важно: К этому коду ошибки следует отнестись очень серьезно. Код ошибки 14 означает, что ваш Rinnai перегрелся. Проблема может заключаться либо в биметаллическом предохранительном выключателе, либо в тепловых предохранителях.
Снимите крышку и посмотрите, нет ли обесцвечивания на поверхности теплообменника в области соединения камеры сгорания с медной секцией.Проверьте внутренние компоненты в этой области и вокруг нее.
Биметаллические переключатели
Термопредохранители обернуты вокруг теплообменника с помощью биметаллического предохранительного переключателя, установленного либо вверху слева спереди, либо вверху справа на теплообменнике.
В большинстве случаев биметаллический выключатель просто перезагружается после того, как устройство остынет. Как только переключатель вернется в исходное положение, безрезервуарная машина снова сможет работать.
Однако, если основная проблема не устранена, биметаллический переключатель продолжит срабатывать.Это связано с тем, что та же проблема заставит теплообменник достичь предельного диапазона температур.
Термопредохранители
Термопредохранители обернуты вокруг теплообменника. Когда они взорвутся, их нужно будет заменить. Сбросить эти предохранители невозможно.
Если перегорели термопредохранители, лучше обратиться к профессионалу для их замены. Теплообменник необходимо будет снять, а безбаковый следует тщательно осмотреть.
Код ошибки 16
Предупреждение о перегреве
Код ошибки 16 означает, что отключение без резервуара для защиты от повреждений. Его датчики зафиксировали температуру в помещении выше 104 градусов по Фаренгейту более 10 минут.
Предупреждение: Хотя есть несколько вещей, которые вы можете проверить перед тем, как обращаться в сервисную службу, ремонт электрической или газовой системы должен выполнять только профессионал.
Убедитесь, что воздушный фильтр чистый и находится в хорошем состоянии.Особо ищите засорение.
Убедитесь, что соблюдены и соблюдаются необходимые зазоры вокруг бака.
Проверьте снаружи, где заканчивается вентиляция. Препятствий быть не должно.
Код ошибки 19
Электрическое заземление
Код ошибки 19 указывает на короткое замыкание в одном из ваших компонентов. В большинстве случаев для устранения этой проблемы лучше обратиться к профессионалу.
Код ошибки 25
Ловушка конденсата заполнена
Существует ряд проблем, которые могут вызывать код ошибки 25.
Убедитесь, что линия слива конденсата не заблокирована.
Откройте шкаф и убедитесь, что резервуар для конденсата и сифон не заблокированы.
Убедитесь, что воздушный зазор между линией слива конденсата и агрегатом сохранен.
Осмотрите жгут проводов датчика. Найдите ослабленные, поврежденные или разорванные соединения между печатной платой и датчиком.
Замените датчик, если резервуар сливается правильно, но код ошибки 25 по-прежнему отображается.
Код ошибки 31
Термопара горелки
Если ваш Rinnai безбаковый бросает и код ошибки 31, вам следует обратиться к профессионалу для проверки газовой системы вашего устройства.
Код ошибки 32
Неисправность термистора температуры исходящей воды
Код ошибки 32 часто означает, что датчик неисправен и требует замены. Ремонт должен будет произвести профессионал, чтобы ваш безбаковый двигатель снова заработал.
Получите лучшую цену на водонагреватель
Ремонт и установка
Получите предложения от квалифицированных местных подрядчиков
Код ошибки 33
Термистор на выходе теплообменника
В большинстве случаев для устранения этого кода ошибки лучше обратиться к профессионалу. У них будет обучение и инструменты, чтобы найти и решить проблему.
Хотя, если вы чувствуете себя комфортно, вы можете слить воду из бака, удалить и проверить, нет ли накипи на термисторе.
Код ошибки 34
Термистор температуры воздуха для горения
Этот код ошибки отображается только на моделях без резервуара для помещений. Если вы видите код ошибки 34, вам следует обратиться к специалисту для устранения неполадок и ремонта.
Код ошибки 41
Датчик защиты от замерзания
Этот код ошибки отображается только на моделях для установки вне помещений. Если термистор температуры наружного воздуха отключен или разомкнут , на безбактовом баке будет отображаться код ошибки 41 и вместо заданного значения температуры.
В вышеупомянутом senerio устройство продолжит работу. После устранения основной проблемы код ошибки исчезнет. Некоторые другие вещи, которые необходимо проверить, перечислены ниже:
Примечание: Когда датчик защиты от замерзания / термистор закорочен, поврежден или отключен, некоторые модели позволяют запускать бак без резервуара и немедленно высвечивают код ошибки 41. В то время как другие будут запускаться, а затем будут переключаться между кодом ошибки 41 и уставкой температуры.
Осмотрите жгут проводов датчика. Ищите сломанные, поврежденные или ослабленные соединения между печатной платой и датчиком.
Убедитесь, что датчик не покрыт изоляцией и открыт для наружного воздуха.
Обратитесь к профессионалу.
Код ошибки 51
Датчик температуры воды на входе
Rinnai Tankless отобразит код ошибки 51, если термистор температуры воды на входе отсоединен или открыт. На дисплее будут попеременно отображаться код 51 и заданное значение температуры.
Если у вас возникла проблема с кодом 51, устройство продолжит работу. Однако код будет продолжать отображаться до тех пор, пока не будет устранена основная причина.
Обратитесь к профессионалу для поиска и устранения проблемы.
Код ошибки 52
Неисправность регулирующего электромагнитного клапана
Обратитесь к профессионалу для поиска и устранения ошибки с кодом 52.
Аварийная сантехника
Звоните прямо сейчас!
Код ошибки 57
Биметаллический переключатель перегрева горелки
На задней части блока горелки расположены два биметалла.Если один из этих двух открывается, ваше устройство будет отображать код ошибки 57. Бензобак может работать, а может и не работать, когда отображается этот код.
Код будет отображаться до тех пор, пока проблема не будет устранена. После ремонта потребуется выполнить полный сброс (выключите питание устройства, а затем снова включите) , чтобы код перестал отображаться.
Код ошибки 58
Датчик вторичного теплообменника
Код ошибки 58 отображается, если во вторичном теплообменнике открыт один из двух биметаллических элементов.Бензобак может работать или не работать, когда отображается код. Код не перестанет отображаться, пока проблема не будет решена и не будет выполнен полный сброс.
Хотя проблема может быть связана с проводкой между датчиком и печатной платой, есть шанс, что вы сможете решить эту проблему самостоятельно.
Когда вы получаете код 58, ваш вторичный теплообменник необходимо промыть из-за накопления накипи, и он отключился, чтобы предотвратить повреждение.
Если вы живете в районе с жесткой водой, вам следует использовать средство для смягчения воды, чтобы защитить свой водонагреватель без резервуара.
Промойте бачок, следуя инструкциям в руководстве, или прочтите нашу статью, чтобы узнать, как это сделать.
После промывки выполните полный сброс, выключив питание и снова включив устройство. Если код ошибки не исчезает, обратитесь в сервисный центр.
Код ошибки 61
Двигатель вентилятора внутреннего сгорания
Этот код ошибки должен устранять профессионал, так как ему потребуется измерить сопротивление обмотки двигателя вентилятора.Однако есть несколько вещей, которые вы можете проверить.
Важно: Отключите питание безбаквального водонагревателя, прежде чем продолжить.
Проблема могла быть в электричестве. Проверьте жгут проводов между печатной платой и двигателем вентилятора. Ищите ослабленные, сломанные или поврежденные соединения.
При отключенном питании снимите двигатель вентилятора. Убедитесь, что крыльчатка вентилятора вращается свободно.
Осмотрите корпус вентилятора. Ищите мусор или другие препятствия, которые могут помешать вращению крыльчатки вентилятора.
Если крыльчатка вентилятора вращается свободно и нет никаких препятствий, вам следует вызвать специалиста для устранения неполадок и ремонта вашего безбака.
Код ошибки 63
Скорость циркуляционного потока упала ниже 1,3 галлона в минуту
Если ваш Rinnai выдает код ошибки 63, многие люди просто звонят в сервисную службу, а не сами решают проблему. Однако есть несколько вещей, которые вы можете проверить, если вы любитель DIY.
Проверьте, производит ли резервуар без резервуара поток воды с помощью регулятора температуры, нажав кнопку «ВВЕРХ» в течение 3 секунд, а затем кнопку «ВКЛ / ВЫКЛ».Отображаемое число будет вашим расходом. (например, 7 = 0,7 галлона в минуту, 25 = 2,5 галлона в минуту).
Если скорость потока была ниже 1,3 галлона в минуту, выпустите воздух из насоса и системного бака.
Снимите и очистите впускной водяной фильтр.
Убедитесь, что расход воды в резервуар без резервуара составляет 6 галлонов в минуту или выше.
Убедитесь, что давление воды на входе в резервуар составляет от 30 до 50 фунтов на квадратный дюйм.
Код ошибки 65
Сервопривод потока воды
Перед тем, как обращаться в ремонт, проверьте, не сбрасывается ли код при выполнении аппаратного сброса, отключив питание водонагревателя, а затем снова включив его.
Если код появляется снова, сервоклапан потока воды не закрылся во время заполнения ванны. Перекройте подачу воды и вызовите специалиста, чтобы устранить проблему за вас.
Код ошибки 70
Неисправность печатной платы
Обратитесь к профессионалу для устранения неполадок и замены печатной платы.
Почините вашу сантехнику в аварийной ситуации сегодня!
Код ошибки 71
Отказ электромагнитного клапана
Код ошибки 71 означает, что один из ваших электромагнитных клапанов вышел из строя. Есть 4 соленоидных клапана (SV0, SV1, SV2 и SV3), а также ряд различных проблем, которые могут вызывать этот код ошибки.
Профессионал может устранить проблему и произвести ремонт безопасно и эффективно.
Код ошибки 72
Неисправность устройства обнаружения пламени
Хотя мы рекомендуем вам профессионально поработать над этой проблемой, есть несколько вещей, которые вы можете проверить самостоятельно.
Предупреждение: Прежде чем продолжить, отключите подачу газа, воды и электричества к безбаквальному водонагревателю.
Осмотрите жгуты проводов от стержней пламени до печатной платы. Ищите сломанные, поврежденные или ослабленные соединения.
Убедитесь, что стержень пламени касается пламени при срабатывании устройства.
Снимите стержень пламени. Ищите скопление углерода. При необходимости очистите.
Осмотрите внутреннюю горелку. Обратите внимание на скопление мусора, который может вызвать короткое замыкание стержня пламени.
Убедитесь, что стержень пламени поддерживает выходную мощность не менее 1 микроампер.
Код ошибки 73
Неисправность термопары горелки
Если на вашем устройстве отображается код ошибки 73, вам следует вызвать специалиста для ремонта.Возможно, им потребуется заменить термопару горелки и, возможно, даже печатную плату.
Код ошибки 79
Обнаружена утечка воды
Если вам удобно заниматься устранением неполадок, вы можете определить проблему самостоятельно. Если проблема связана с теплообменником и / или внутренними трубопроводами, вам, скорее всего, придется вызвать специалиста. Однако, если проблема заключается в датчике, вы можете исправить это самостоятельно.
Осмотрите жгут проводов течеискателя.Могут быть повреждены или ослаблены провода.
Осмотрите теплообменник и все внутренние трубопроводы бака. Ищите утечку.
Если вы не обнаружите утечки, загляните внутрь шкафа. В частности, проверьте нижний поддон безбака на наличие признаков скопления воды.
Если вы обнаружите следы скопления воды, высушите датчик утечки, а также внутреннюю часть шкафа. Перезапустите безбак.
Если вы не смогли найти свидетельства скопления воды внутри шкафа, отключите датчик и активируйте безбак.
Если бак работает без датчика, датчик необходимо заменить.
Нет кода ошибки
Поток воды активирован, но ничего не происходит
Если ваш водонагреватель не работает, но не выдает код ошибки, это может быть по нескольким причинам. Перед обращением в сервисный центр проверьте следующее:
Снимите и очистите фильтр на входе воды.
Если вы только что установили бачок без бака, убедитесь, что линии горячей и холодной воды подключены правильно.Если строки поменять местами, устройство не будет работать.
Убедитесь, что достигнут минимальный расход. Если вы не соблюдаете минимальный расход, установка не сработает.
Убедитесь, что турбины регулировки потока воды не заблокированы. Они должны свободно вращаться.
Код LC, LC0 — LC9
Наращивание накипи в теплообменнике
Ваш бак без резервуара должен продолжать работать, когда он выдает код ошибки LC, LC0 — LC9, хотя некоторые новые блоки могут отключиться, чтобы предотвратить повреждение.
Если он продолжит работать, ваш контроллер издаст звуковой сигнал, чтобы предупредить вас о проблеме, и один из кодов LC будет чередоваться с температурой на дисплее.
Вы должны промыть резервуар как можно скорее, чтобы предотвратить повреждение теплообменника. Обратитесь к руководству пользователя для получения инструкций, или мы перечислили процедуру здесь.
Код FF
Продукт обслужил обслуживающий персонал
При использовании кода FF для вашего устройства проводилось техническое обслуживание или ремонт.
После ремонта вашего бака техник вводит код FF. Это предупреждает систему о том, что любые коды, появляющиеся после ввода кода FF, произошли после завершения ремонта.
Это немного похоже на рисование линии, помогающей отслеживать коды ошибок. Одним из примеров его использования является то, что если тот же код ошибки возникает после ввода кода FF, технический специалист будет знать, что выполненный ремонт не решил проблему.
Почините вашу сантехнику в аварийной ситуации сегодня!
Установка, ремонт, обслуживание котлов Navien
Безбаковые водонагреватели и комбинированные котельные
Navien — отличный выбор как для коммерческих, так и для жилых помещений.Если вы ищете надежный водонагреватель или универсальное решение для обогрева помещений, блоки Navien могут удовлетворить ваши потребности. Если вы хотите заменить существующий резервуар для горячей воды в своем доме, система без резервуара от Navien может предложить вам экономию энергии, а также удобство по-настоящему мгновенного горячего водоснабжения. Владельцы бизнеса могут извлечь выгоду из «каскадного» нескольких устройств для производства большого количества горячей воды для удовлетворения потребностей промышленности. Независимо от ваших конкретных потребностей, безбаковые водонагреватели и комбинированные бойлеры Navien предлагают удобство, надежность, универсальность и энергоэффективность для всех.
Бесконтактные водонагреватели Navien Condensing с технологией ComfortFlow®
Такие функции, как технология ComfortFlow®, поднимают оборудование Navien над конкурентами. Это единственная безбакерная система, в которой используется изолированный буферный резервуар с рециркуляционным насосом. Это устраняет несоответствия температуры воды, от которых страдают другие водонагреватели без резервуаров. Экономия воды и сокращение времени ожидания горячей воды — вот лишь некоторые из многих преимуществ этой запатентованной технологии.Все модели NPE-A оснащены системой ComfortFlow®.
<noscript><img src='/800/600/https/sarat.my-teplo.ru/upload/medialibrary/e6f/e6f520c569e72724ad540b790b84960b.jpg' style='float: right;' /></noscript> com/embed/QR3G18UusUw» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Конденсационный водонагреватель серии NPE
Конденсационные водонагреватели серии
Navien NPE без резервуаров позволяют легко отказаться от использования резервуаров как в жилых, так и в коммерческих целях. Системы NPE-A предлагают единственный в отрасли внутренний насос и буферный резервуар. В сочетании со стандартной технологией ультра-конденсации можно достичь КПД до 0,99.Модели NPE-A оснащены эксклюзивной встроенной системой рециркуляции. Система потока Navien Comfort включает в себя встроенный изолированный буферный бак и рециркуляционный насос для устранения колебаний температуры и «эффекта сэндвича с холодной водой». Безрезервуарные водонагреватели Navien NPE являются лучшими в отрасли агрегатами по энергоэффективности.
Navien NPE Tankless Water Heater Features
Газовый водонагреватель Energy Star наивысшего номинала: до 0.99 EF
Система рециркуляции Comfort Flow на всех моделях NPE-A
Каскад до 16 единиц
Двойные теплообменники из нержавеющей стали
Жилое и коммерческое применение
Дополнительная удаленная система NaviLink Wifi
Комбинированный котел Navien NCB-E

Комбинированный котел Navien NCB-E — идеальное решение для домов, нуждающихся в горячей воде и лучистом отоплении. NCB-E — это первый высокоэффективный конденсационный комбинированный котел, который подходит для домов любого размера.Этот компактный агрегат может обеспечить водным теплом весь дом, а также горячую воду, достаточную для одновременного использования 2 душей и посудомоечной машины.
Комбинированный котел Navien NCB-E Характеристики
Двойной теплообменник из нержавеющей стали
Дизайн для экономии места
Вентиляционное отверстие из ПВХ
Жилое и коммерческое применение
Дополнительная удаленная система NaviLink Wifi
Один блок для отопления жилых домов и горячей воды по запросу
Эксперты по комбинированному котлу и конденсационному водонагревателю Navien
Polar Heating and Air Conditioning — это подразделение по водоснабжению в Чикаго.Обладая более чем 60-летним опытом установки бойлеров, водонагревателей и безбаквальных агрегатов, мы полностью понимаем все аспекты лучистого отопления. Если вы ищете отопление жилых или коммерческих помещений или горячее водоснабжение, наши специалисты помогут вам. Когда придет время отремонтировать или заменить вашу существующую систему, вы можете доверять нашим сертифицированным специалистам Nate, которые выполнят работу правильно.
Почувствуйте полярную разницу!
Поддержка 24/7: Мы отремонтируем ваш котел 24 часа в сутки, 7 дней в неделю.
Оперативное обслуживание: Полностью укомплектованные обслуживающие автомобили позволяют нам быстро выполнить ремонт, техническое обслуживание и установку котлов.
Гарантированные лучшие цены: Мы превзойдем любую разумную оценку установки котла или ремонта котла, предоставленную любым законным установщиком котла, до 5%, включая Four Seasons Heating and Air Conditioning, All Temp, Home Depot, ARC, специалистов по обслуживанию, Chicago Heating Repair , Hoekstra, Sears Home Improvement, Artisan Heating или Integrity Heating, позвоните нам… мы победим !!
Гибкое расписание: Без дополнительной платы за вечернюю или субботнюю встречу.
Высшая служба поддержки клиентов: Наша цель — ваше полное удовлетворение всеми аспектами вашей системы отопления.
Специалисты по установке и ремонту новых котлов: Обладая более чем 60-летним опытом работы со всеми типами жилых и коммерческих систем отопления, мы все это видели. Мы можем отремонтировать или установить котел любой марки и модели!
Компания с рейтингом A +: У нас тысячи довольных клиентов в Чикаго, Иллинойсе, Северо-Западе Индианы и во всех прилегающих районах.Зацените нас в Angie’s List, Yelp, Facebook и многом другом!
Бесконтактные водонагреватели Navien — руководство по обслуживанию и помощь специалистов
Обслуживание безрезервуарных водонагревателей Navien
Компания Hoffmann Brothers обеспечивает самое лучшее обслуживание вашего безрезервуарного водонагревателя Navien. Наше партнерство со многими популярными продуктами Navien означает, что наши лицензированные технические специалисты по водонагревателям и бойлерам Navien обладают опытом и навыками для ремонта, обслуживания, установки и замены различных систем и моделей Navien, включая:
Navien Tankless NPE Condensing Water Нагреватели — стандартные NPE-S и расширенные серии NPE-A
Комбинированные котлы Navien — серия NCB-E
Пожарные отопительные котлы Navien — серия NFB
Водотрубные отопительные котлы Navien — серия NHB
Запрос сметы a Navien Service
Позвоните сегодня для ремонта газовых водонагревателей Navien
Мы следуем цели водонагревателей Navien: обеспечивать «всю необходимую вам горячую воду так долго, как она вам нужна.”¹ Если в вашем устройстве Navien заканчивается горячая вода или ваши счета за электроэнергию выше ожидаемых, пора проверить его. Более 40 лет подрядчики по сантехнике и водонагревателям компании Hoffmann Brothers обслуживают людей, дома и предприятия большого района Сент-Луис.
Многие безбаквальные водонагреватели могут эффективно работать в течение 20 лет и более, но они требуют периодического обслуживания. Ежегодное обслуживание часто является важным элементом гарантийной политики производителя. Если у вас возникли проблемы с безрезервуарным водонагревателем Navien, самое время привлечь внимание профессионалов.В Hoffmann Bros мы можем восстановить подачу горячей воды по запросу, на который вы рассчитываете для своего дома или бизнеса.
John C.
Tom Tune был лучшим техником, который у меня когда-либо был в Hoffmann Brothers. Том был очень знающим и дружелюбным.
Navien Tankless Water Heaters Инструкции
Когда вы обратитесь в компанию Hoffmann Brothers, мы можем вмешаться и провести тщательный поиск и устранение неисправностей и осмотр безрезервуарного водонагревателя Navien. Мы предлагаем нашим клиентам ознакомиться с полезными материалами, содержащимися в руководствах к безрезервуарного водонагревателя Navien, на странице для любого из этих популярных агрегатов и других:

Частичный список:
NPE-180A
NPE-210A
NPE-240A
NPE-150S
NPE-180S
NPE-210S
NPE-240S
Наши специалисты могут дополнительно устранить проблему с водонагревателем Navien для любого устройства серии Navien.Мы найдем проблему, отремонтируем вашу систему, проведем тщательное ежегодное обслуживание и при необходимости порекомендуем замену и выполним установку.
Запросить график оценки в службу Navien
Наша команда объяснит вам коды ошибок Navien
Водонагреватели Navien требуют обслуживания командой, которая знает, как определить конкретные коды ошибок Navien, с которыми вы имеете дело, или как сбросить настройки Navien безрезервуарный водонагреватель.

E001	Вода кипит в теплообменнике	1. Очистите входной фильтр для воды. 2. Проверьте автоматический датчик потока. 3. Проверьте теплообменник, снимите и очистите раствором. 4. Проверьте плату PCB, замените ее, если она неисправна.	Подробности решения 001E Источник питания OR	1. Входной водяной фильтр 2. Клапан регулировки воды NPE-A 3. Клапан регулировки воды 30004834B 4.Комплект для промывки Navien 5.Navien CB 30000181A 6.Navien CB 30012262A 7.Navien CB 30008300A
E002	Низкое давление воды	1. Подождите, пока добавление воды не прекратится.	Сброс автоматический	Не требуется
E003	Отказ зажигания	1. Убедитесь, что основной газ подается 2. Убедитесь, что питание включено 3. Проверьте запальник на наличие искры	Сценарий 1 Сценарий 2 Сценарий 3	1.Стержень пламени NPE / NCB 2. Стержень пламени CR / CC / CH / NR / NP 3. Стержень пламени CR / CC / CH / NR / NP 4. Стержень пламени NPE / NCB
E004	Ложное пламя обнаружение	1. Убедитесь, что провод заземления подключен 2. Проверьте запальник на наличие искры	Подробности решения 004E	Узел стержня пламени
E007	Выход горячей воды: открыт термистор	1. Проверьте термистор 2. Замените термистор	Подробности решения 007E	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E008	Выход горячей воды: короткое замыкание термистора	1. Проверьте термистор 2. Замените термистор	Подробности решения 008E	Navien Термистор 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E009	Ненормальная работа двигателя вентилятора	1. Проверьте и очистите воздушный фильтр 2.Проверьте и очистите двигатель вентилятора 3. В случае неисправности замените вентилятор.	Подробные сведения о решении 009E	1. Вентилятор Navien 30008834A 2. Вентилятор Navien 30000405A
E010	Ненормальное давление воздуха	1. Проверьте вентиляционную трубу на наличие препятствий 2. Проверьте и очистите воздушный фильтр	Решение Подробности 010E	Нет необходимости
E011	Высокое давление воды	1. Проверьте датчик давления воды.	Автоматический сброс или замена датчика.	Датчик давления воды
E012	Потеря пламени	1. Проверить главный газопровод (клапан открыт?) 2. Проверить впускной воздуховод 3. Проверить заземляющий провод 4. Проверить источник питания	Подробности решения 012E	1. Трансформатор зажигания — 30010455A 2. Трансформатор зажигания — 30002475A
E015	Ненормальная плата управления	1. Проверьте источник питания 2.Проверьте GFI	Не определено	1. Navien CB 30000181A 2. Navien CB 30012262A 3. Navien CB 30008300A
E016	Перегрев теплообменника	1. Выключите систему минимум на 30 минут затем перезапустите. 2. Очистите сетчатый фильтр входящей воды 3. Проверьте клапан автоматической регулировки потока 4. Проверьте теплообменник: снимите и очистите с помощью моющего раствора	Подробные сведения о решении 016E	1. Входной водяной фильтр 2. Клапан регулировки воды NPE-A 3. Клапан регулировки воды 30004834B 4. Комплект для промывки Navien
E021	Вход холодной воды: термистор 1 — открыт	1. Проверьте термистор 2. Замените термистор	Подробные сведения о решении 021E	Термистор Navien 1. Термистор с синим проводом 2. Термистор с красным проводом 3. Термистор с черным проводом
E022	Вход холодной воды: короткое замыкание термистора 1	1.Проверьте термистор 2. Замените термистор	Подробности решения 022E	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E027	Ненормальная активность датчика давления воздуха	1. Проверьте вентиляционную трубу на предмет засорения 2. Проверьте и очистите воздушный фильтр 3. Замените датчик	Подробные сведения о решении 027E	Датчик давления воздуха Navien
E028	Трубопровод утечки воды	1.Проверить трубопровод. 2. Замените уплотнительное кольцо	Сброс — вручную	1. Комплект уплотнительных колец Navien 2. Уплотнительное кольцо Navien P18 3. Кольцо Navien P16
E030	Перегрев выхлопных газов: концевой выключатель выхлопных газов выключает агрегат, когда температура дымовых газов превышает 149 F или 65 ° C.	1. Выключите агрегат как минимум на 30 минут, затем перезапустите. 2. Очистите сетчатый фильтр входящей воды 3. Проверьте клапан автоматической регулировки потока 4. Проверьте теплообменник: снимите и очистите с помощью моющего раствора	Подробные сведения о решении 030E	1.Водяной фильтр на входе 2. Клапан регулировки воды NPE-A 3. Клапан регулировки воды 30004834B 4. Комплект для промывки Navien
E032	Впуск холодной воды: термистор 2 — открыт	1. Проверьте термистор 2. Замените термистор	Подробные сведения о решении 032E	Термистор Navien 1. Термистор с синим проводом 2. Термистор с красным проводом 3. Термистор с черным проводом
E033	Вход холодной воды: термистор 2 — короткое замыкание	1. Проверьте термистор 2. Замените термистор	Подробности решения 033E	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E034	Ненормальный — клапан регулировки потока	1. Проверьте клапан регулировки потока	Не определено	Клапан регулировки воды 1. Деталь 30004834B 2. Деталь 30008245A
E035	Ненормальная активность датчика давления газа	1.Проверьте газовую линию	Подробности решения 035E	Датчик расхода газа
E036	Сбой связи	1. Обратитесь в службу технической поддержки Navien	Не определено	Не требуется
E037	Утечка воды внутри устройства	1. Закройте магистраль холодной воды 2. Замените протекающую деталь / уплотнительное кольцо	Подробности решения 037E	1. Комплект уплотнительных колец Navien 2. Уплотнительное кольцо Navien P18 3. Уплотнительное кольцо Navien P16
E038	Аномальный циркуляционный насос	1.Проверить циркуляционный насос. 2. Проверьте датчик протока воды. 3. Проверьте магистраль холодной воды.	Не определено	Циркуляционные насосы Navien. 1. 30012768A 2. 30000466A 3. 30010780B 4. 30000456B
E039	Ненормальный — датчик расхода воды	1. Проверьте датчик расхода воды 2. Замените датчик расхода воды	Не определено	Navien датчик потока
E041	Выход горячей воды: термистор 2 — открыт	1.Проверьте термистор 2. Замените термистор	Не определено	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E042	Выход горячей воды: термистор 2 — короткое замыкание	1. Проверьте термистор 2. Замените термистор	Не определено	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E043	Ненормальное каскадное соединение	1.Проверьте тип модели 2. Проверьте кабель связи	Не определено	Коммуникационный кабель Multi-Unit
E044	Ненормальное соединение термистора	1. Проверьте соединение термистора 2. Замените термистор	Не определено	Термистор Navien 1 Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E045	Ненормальный — смесительный клапан	1. Проверить смесительный клапан 2.Замените смесительный клапан 3. Проверьте трансформатор смесительного клапана	Не определено	1. Трансформатор смесительного клапана 2. Смесительный клапан
E046	Ненормальное регулирование предельного значения	Не определено	Обратитесь в службу технической поддержки 8794)	Концевой выключатель верхнего предела
E047	Неисправность в выхлопном термостате	Не определено	Обратитесь в службу технической поддержки (800-519-8794)	Не применимо
E048	Ненормальное давление газа сжиженного нефтяного газа	1. Проверьте сжиженный газ 2. Заполните сжиженный газ 3. Проверьте датчик потока давления газа	Не определено	Датчик расхода газа
E060	Неисправность в двойной трубке Вентури	1. Перезагрузите систему 2. Замените двойную трубку Вентури	Обратитесь в службу технической поддержки (800-519-8794)	1. Двойная трубка Вентури — 30012770A 2. Двойная трубка Вентури — 30008909A
E109	Ненормальная работа: двигатель вентилятора	Очистите впускной воздушный фильтр.	1. Очистите впускной воздушный фильтр. 2. Перезагрузите систему 3. Замените двигатель вентилятора	1. Вентилятор Navien 30008834A 2. Вентилятор Navien 30000405A
E110	Ненормальное давление воздуха	Не определено	1. Убедитесь, что выхлопная труба свободна от препятствий . 2. Очистите впускной воздушный фильтр. 3. Проверьте или замените датчик давления воздуха	Датчик давления воздуха Navien
E407	Выход горячей воды: обрыв или короткое замыкание термистора	Не определено	Позвоните в службу технической поддержки (800-519-8794)	Термистор Navien 1.Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E421	Вход холодной воды1: обрыв или короткое замыкание термистора	Не определено	Позвоните в службу технической поддержки ( 800-519-8794)	Термистор Navien 1. Термистор с синим проводом 2. Термистор с красным проводом 3. Термистор с черным проводом
E432	Вход холодной воды2: термистор обрыв или короткое замыкание	Не определено	Обратитесь в службу технической поддержки (800-519-8794)	Термистор Navien 1.Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E434	Ненормальная работа: клапан регулировки воды	1. Проверьте регулирующий клапан. 2. Замените клапан	Позвоните в службу технической поддержки (800-519-8794)	Клапан регулировки воды 1. Деталь № 30004834B 2. Деталь # 30008245A
E438	Ненормальная работа: циркуляционный насос	Не определено	1.Внешний: Убедитесь, что все линии подачи и возврата воды открыты. 2. Внутренний: проверьте направление 2-ходового клапана.	Циркуляционные насосы Navien. 1. Деталь № 30012768A 2. Деталь № 30000466A 3. Деталь № 30010780B 4. Деталь № 30000456B
E439	Ненормальная работа: датчик потока	Не определено	Обратитесь в службу технической поддержки (800-519- 8794)	Датчик расхода газа
E441	Вход горячей воды2: обрыв или короткое замыкание термистора	Не определено	Обратитесь в службу технической поддержки (800-519-8794)	Термистор Navien 1. Синий провод Термистор 2. Красный провод Термистор 3. Черный провод Термистор
E445	Ненормальная работа: Перепускной смесительный клапан	Не определено	Обратитесь в службу технической поддержки (800-519-8794)	1. Смесительный клапан Трансформатор 2. Смесительный клапан
E515	Ненормальная работа: печатная плата	Попробуйте новую розетку	Убедитесь, что электрический шнур правильно заземлен.	1. Деталь № 30008300A 2.Деталь # 30012262A
E517	Ненормальная работа: установка DIP-переключателя	Не определено	Позвоните в службу технической поддержки (800-519-8794)	Не применимо
E593	Ненормальная работа: кнопка на передней панели		Не определено	Позвоните в службу технической поддержки (800-519-8794)	Передняя панель Kdc-350P
E615	Ненормальная работа: ввод и память	Не определено	Обратитесь в службу технической поддержки (800-519-8794 )	Неприменимо
E736	Ненормальная работа: каскадная связь	Не определено	Позвоните в службу технической поддержки (800-519-8794)	Кабель связи Multi-Unit
E760	Промывка / обслуживание сигнал тревоги	Не определено	Обратитесь в службу промывки (647-925-1930), к вашему установщику или приобретите промывочный комплект, указанный ниже.	Комплект для промывки Navien
E782	Ненормальная работа: связь с главной панелью	Не определено	Позвоните в службу технической поддержки (800-519-8794)	Не применимо

Котел	Код ошибки / неисправности	Описание неисправности
Комби и система	003	Отказ зажигания — требуется ручной сброс
Расческа и система	004	Ошибка ложного пламени — котел сбросится автоматически
Комби и система	012	Потеря пламени — сбросить котел
Комби и система	016	Теплообменник перегрет — попробуйте вручную сбросить котел
Комби и система	030	Аномальная температура выхлопных газов — попробуйте вручную сбросить котел
Комби и система	046	Ненормальная работа: перегрев теплообменника — котел должен сбрасываться автоматически
Комби и система	047	Ненормальная работа: Ошибка термостата выхлопных газов — требуется ручной сброс, если котел не выполняет автоматический сброс.
Комби и система	060	Ненормальная работа: двойной концевой выключатель Вентури — котел сбрасывается автоматически
Комби и система	109	Ненормальная работа: Ошибка вентилятора — котел требует сброса
Комби и система	110	Засорение выхлопа (засорение конденсата) — сбросить котел
Комби и система	127	Ненормальная работа: проблема с реле давления воздуха (APS) — сбросьте котел
Комби и система	205	Обрыв или короткое замыкание термистора подачи тепла — котел должен сбрасываться автоматически
Комби и система	218	Ошибка сигнализации: термистор обратной линии отопления обрыв или короткое замыкание
Комби и система	302	Низкое давление воды — котел должен сбрасываться автоматически
Комби и система	352	Высокое давление воды — котел должен сбрасываться автоматически
Комби и система	353	Ненормальная работа: Ошибка датчика давления воды — котел должен сбрасываться автоматически
Система	407	Ненормальная работа: термистор на выходе горячей воды — ошибка аварийного сигнала
Система	421	Ненормальная работа: термистор на входе холодной воды Автоматический сброс должен произойти автоматически
Комби и система	480	Ненормальная работа: термистор на выходе внешнего резервуара горячей воды для бытового потребления (ГВС) — ошибка аварийного сигнала
Комби и система	515	Ненормальная работа: Релейная обратная связь (PCB) — котел необходимо сбросить
Комби и система	517	Ненормальная работа: установка двухрядного двухрядного переключателя (PCB) — котел необходимо сбросить
Комби и система	594	Ненормальная работа: EEPROM (PCB) — обратитесь к инженеру
Комби и система	615	Ненормальная работа: Вход и память (MCU) — попробуйте сбросить котел
Комби и система	740	Ненормальная работа: Датчик наружной температуры — котел должен автоматически сбросить
Комби и система	782	Ненормальная работа: Связь с главной панелью — котел должен сбрасываться автоматически

Теплый дом — Коды ошибок Navien

Коды ошибок Navien

Значение ошибок, появляющихся при работе котлов Navien Ace

Диагностика неисправностей и ошибок в котлах Навьен Айс

Коды ошибок котла Навьен Айс

Отопительный котел NAVIEN GST-49K Вопросы и ответы о отопительном котле NAVIEN GST-49K

Как устранить ошибки на котлах Навьен — ремонт неисправностей

Основная характеристика

Разновидности оборудования

Новая модель Deluxe

Виды котлов

Настенное оборудование, изготовленное в двух вариациях

Агрегаты напольного исполнения

Конденсационные изделия

Технические характеристики газовых котлов Навьен

Причины появления неисправностей

Неисправности газовых котлов Навьен и их устранение

Коды ошибок

Правила эксплуатации и своевременного технического обслуживания

Основные коды ошибок

Нарушения циркуляции теплоносителя «02»

Отсутствие факел на горелке «03»

Обрыв датчика температуры

Сбой работы вентилятора «09»

Нарушение системы дымоудаления «010»

Проблема с датчиком протока «13»

Дополнительная таблица кодов

Обзор менее частых ошибок

Правила эксплуатации и своевременного технического обслуживания

Частые неисправности

Рекомендации по эксплуатации и ремонту

Подробнее об ошибке «03»

Рекомендации по устранению некоторых проблем по основным кодам ошибок

Котёл навьен ошибка 10

Решение проблемы при ошибке «10»

Расшифровка кода

Шаг 1 – перезапуск котла

Шаг 2 – проверка канала дымоудаления

Вероятные причины

Недостатки

Шаг 3 – диагностика котла

Вероятные причины

Устранение ошибки 03

Отсутствие должно нагрева

Диагностика магистрали

КОДЫ ОШИБОК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

ФУНКЦИИ И РЕЖИМЫ РАБОТЫ КОТЛОВ

Navien Deluxe Plus — 13/16/20/24/30/35/40K

Navien Deluxe Coaxial — 10/13/16/20/24/30K

ПОИСК НЕИСПРАВНОСТЕЙ LUNA 3 COMFORT HT

НАСТЕННЫЕ ГАЗОВЫЕ КОТЛЫ MINI-BJLG

LUNA HT поиск неисправности

PRIME HT поиск неисправности

Общая схема Navien Ace Coaxial 10 30K

Общая схема Navien Ace Coaxial 10 30K

ИНСТРУКЦИЯ ПО РЕМОНТУ И ОБСЛУЖИВАНИЮ

LUNA 3 Comfort HT поиск неисправности

NUVOLA 3 Comfort HT поиск неисправности

Настенный газовый котел Navien Асе

ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3

Общая схема Navien Ace 10 40K

Luna HT Residential поиск неисправностей

ПОИСК НЕИСПРАВНОСТЕЙ Nuvola 3

Коды ошибок для стиральных машин Bosch

Справочная информация

JAGUAR 11 JAGUAR _00-11/14

тел.

ПОИСК НЕИСПРАВНОСТЕЙ НАПОЛЬНЫХ КОТЛОВ

Общая схема Navien Ace 13 24A

Газовые настенные котлы

Техническое руководство

Общая схема.

MF08FA.1 DOMICOMPACT LCD

Технические характеристики устройства

ДВИГАТЕЛЬ НЕ ЗАВОДИТСЯ

Инструкция по эксплуатации

Панель управления котлом

Инструкция котлов Rinnai

Коды ошибок Navien, устранение неисправностей и запасные части для вашего Tankless
