Осушитель воздуха холодильного типа: Осушители холодильного типа

Осушители холодильного типа



Рефрижераторные осушители серии RFDx	Рефрижераторные осушители RFDc	Рефрижераторные осушители RFDa



 Осушитель серии RFD



  -простота монтажа и обслуживания

• использование качественных комплектующих
• стабильный показатель точки росы +3 °C
• наглядная контрольная панель точки росы

Рефрижераторный осушитель предназначен для снижения уровня влаги сжатого воздуха до точки росы и для продления сроков службы компрессорного оборудования

Осушитель рефрижераторного типа RFD, производится заводом Ремеза совместно с немецким заводом SPX.

Данные промышленные осушители зарекомендовали себя как высококачественное оборудование, способное результативно отделять влагу от воздуха.

Линейка осушителей холодильного типа РЕМЕЗА состоит из 28 различных моделей.

Основные характеристики рефрижераторных осушителей:

	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: [email protected]
	RFD21
	Производительность:	333      л/мин
	Точка росы:	+3        °С
	Давление:	12.0     бар
	Соединение:	3/8″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD31
	Производительность:	500      л/мин
	Точка росы:	+3        °С
	Давление:	12.0     бар
	Соединение:	3/8″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD61
	Производительность:	1000     л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	3/4″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD81
	Производительность:	1333      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	3/4″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD101
	Производительность:	1667      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	3/4″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD140
	Производительность:	2333      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	1″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD160
	Производительность:	2667     л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	1″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru

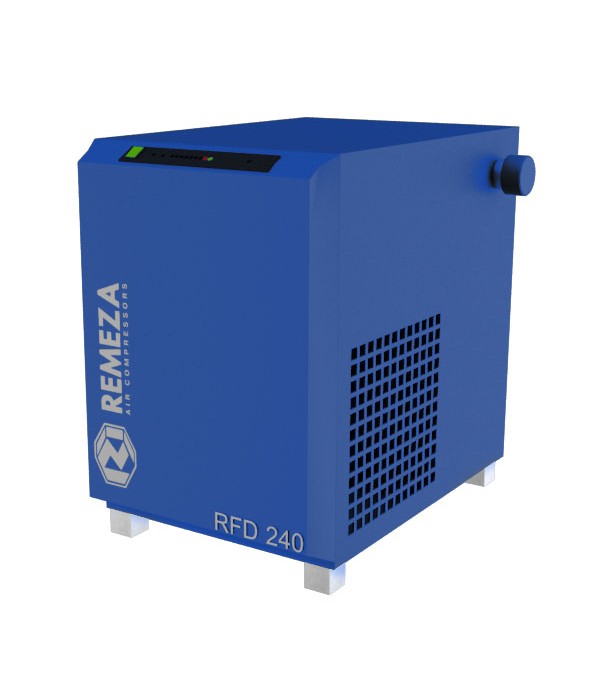

	RFD240
	Производительность:	4000     л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	1″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD315
	Производительность:	5250      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD360
	Производительность:	6000      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD470
	Производительность:	7833      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD580
	Производительность:	9667      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD680
	Производительность:	11333      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD820
	Производительность:	13667      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD1000
	Производительность:	16667      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2 1/2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD1200
	Производительность:	20000      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	2 1/2″
	Тип осушителя:	Рефрижератор



	Рефрижераторный осушитель Remeza		Уточняйте цену и срок поставки по телефону  8 916-850-36-33 Email: info@a-remeza. ru
	RFD1700
	Производительность:	28333      л/мин
	Точка росы:	+3        °С
	Давление:	16.0     бар
	Соединение:	3″
	Тип осушителя:	Рефрижератор





Схема соединения



• RFD21
• RFD31
• RFD61
• RFD81
• RFD101
• RFD140
• RFD160
• RFD240
• RFD315
• RFD360
• RFD470
• RFD580
• RFD680
• RFD820
• RFD1000
• RFD1200
• RFD1700
• RFDx656
• RFDx680
• RFDx818
• RFDx950
• RFDx1090
• RFDx1365
• RFDx1635
• RFDx2150
• RFDx2500
• RFDx2800
• RFDx3500

Осушители воздуха для холодильных камер

Цена: от 150 000 ₽

В процессе эксплуатации холодильной или морозильной камеры наружный теплый воздух неизбежно попадает в охлаждаемый объём. Это приводит к выпадению конденсата, образованию льда и инея на потолке и стенах, коррозии металлоконструкций и порче хранимой продукции. Для поддержания в холодильной или морозильной камере необходимых условий хранения купите в компании «ФростТехнолоджи» промышленный осушитель воздуха.

У нас Вы можете заказать полный комплекс услуг «под ключ» по подбору, изготовлению, доставке и установке оборудования для осушения сжатого и поступающего естественным путем воздуха, его наладку, техническое обслуживание, модернизацию и ремонт осушителей.

1. Принцип работы
2. Особенности
3. Требования
4. Преимущества
5. Виды
6. Как выбрать
7. Области применения

Принцип работы

Чаще всего для холодильных камер применяются адсорбционные осушители воздуха, эффективность которых не зависит от температуры окружающей среды. Принцип действия следующий:

• Вентилятором воздух подаётся из холодильной камеры в осушитель.
• Воздух проходит через вращающийся ротор, заполненный адсорбентом.
• Влага впитывается веществом.
• Поток воздуха после прохождения через ротор осушителя возвращается обратно в помещение.
• Ротор периодически поворачивается и сектор с увлажненным веществом прогревается воздухом. Для этих целей используется отдельный поток, который проходит через электронагреватель осушителя.
• Влага из адсорбента испаряется из холодильной камеры и отводится в дренаж с конденсатом или вместе с вытяжным воздухом и цикл повторяется.

Особенности

1. Осушитель захватывает влажный воздух в зоне тамбура или шлюза и подаёт вместо него сухой.
2. Контроль микроклимата осуществляется автоматической системой управления холодильной камерой.
3. Устройство оснащается собственным гигрометром или термогигрометром для контроля влажности.
4. Сухой воздух подаётся в зону испарителей, что обеспечивает стабильные показатели температуры и влажности во всем объёме камеры.
5. Настройка осушителя производится по внешнему или встроенному гигрометру.

С ценами на различные типы осушителей воздуха, предназначенных для установки в холодильных камерах, Вы можете ознакомиться на нашем сайте.

Нужна помощь?

Наши специалисты помогут определиться с выбором.

8 (495) 505-67-34

Заказать обратный звонок

Требования

• Осушитель воздуха должен обеспечивать эффективную работу при низких температурах – до -30°С и ниже.
• Точное поддержание требуемого уровня влажности внутри холодильной камеры. Автоматический контроль и регулировка параметров.
• Долговечность осушителей и надежная работа в условиях высокой влажности.
• Автоматическая регенерация в адсорбционных системах.
• Возможность глубокого осушения холодильных камер при сниженном расходе воздуха.
• Простота монтажа и сервисного обслуживания осушителей.

Преимущества

1. Точное поддержание необходимого уровня влажности внутри холодильной камеры. Устраняется угроза образования льда на стенках, полу, дверной конструкции и хранимой внутри холодильной камеры продукции.
2. Благодаря работе осушителя воздуха уменьшается количество циклов заморозки и разморозки, продлевается срок эксплуатации агрегатов.
3. Уменьшается расход энергии, необходимой на оттаивание.
4. Снижаются колебания температуры внутри охлаждаемого объёма.
5. Улучшение качества хранимой продукции и снижение потерь из-за избытка влажности воздуха.
6. Улучшение условий для работы персонала, безопасность погрузки и разгрузки камеры благодаря отсутствию обледенения напольного покрытия. При использовании осушителя не образуется туман и иней возле входа, нет обмерзания транспортеров и другого холодильного оборудования.
7. Устранение условий для развития коррозии металлических элементов.
8. Осушитель сохраняет внешний вид и качество хранимой продукции.
9. Обеспечивается электробезопасность работы камеры.

Виды

• Адсорбционные осушители воздуха. Нашли наибольшее применение.
• Конденсационные установки для холодильных камер.
• Мембранные осушители.

Параметры для выбора осушителя

1. Конструкция холодильной камеры. Важную роль играет наличие или отсутствие тамбура.
2. Требуемый температурно-влажностной режим в охлаждаемом объёме.
3. Расчет притока тепла в помещении от объёмов хранимой продукции.
4. Производительность системы вентиляции.
5. Потребная кратность воздухообмена. Это напрямую влияет на мощность осушителя воздуха.

Нам доверяют

Области применения осушителей

• Холодильные камеры в магазинах и супермаркетах.
• Морозильные склады.
• Промышленные холодильники на предприятиях.
• Рефрижераторные вагоны и автотранспорт, а также другое оборудование, где необходимы осушители воздуха.

Ищете в Москве надежного поставщика осушителей воздуха — обратитесь в нашу компанию и узнайте, сколько стоит нужное Вам оборудование для оснащения холодильной камеры. Вас ожидает выгодное коммерческое предложение, максимально быстрая поставка и профессиональный монтаж!

Наши работы

Кликните на фото, чтобы открыть его в Инстаграме

Закажите расчет оборудования и услуг

Наши специалисты ответят Вам в ближайшее рабочее время

Я согласен с условиями обработки персональных данных

Расчет холодильного складаРасчет холодильной камерыПодбор и расчет холодильного оборудованияПодбор и расчет чиллераЛедовые арены и каткиОхлаждение бассейнов и купелей

Рефрижераторные осушители воздуха — Great Lakes Air

GRN – Рефрижераторные осушители сжатого воздуха

В серии GRN используются теплообменники из нержавеющей стали со сверхнизким перепадом давления для обработки потоков сжатого воздуха от 10 до 3000 SCFM. Система охлаждения управляется высоконадежным автоматическим или термостатическим расширительным клапаном вместо нерегулируемых систем капиллярных трубок, которые могут быть причиной преждевременного выхода из строя холодильного компрессора. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• Осушитель сжатого воздуха, включенный в список UL; Канадские и американские спецификации
• Полностью герметичный холодильный компрессор
• Автоматические и термостатические расширительные клапаны
• Отключение системы охлаждения по высокому/низкому давлению с HP-Man. Сброс (большинство моделей)
• Управление циклом вентилятора (большинство моделей)
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода (большинство моделей)
• Электромагнитный клапан слива конденсата с таймером Smart Design 50–650 станд. куб. футов в минуту
• Автоматические поплавковые дренажи с нулевыми потерями 10–40 стандартных кубических футов в минуту
• Доступны модели с воздушным или водяным охлаждением
• 5-летняя гарантия

Загрузить брошюру

Рефрижераторные осушители сжатого воздуха GNX Cycling

Серия GNX обеспечивает чрезвычайно энергоэффективную рефрижераторную осушку производительностью 100–2250 куб. футов в минуту. Циклическая система тепловой массы Trans-Temp позволяет устройству включаться и выключаться по мере необходимости при изменении нагрузки на систему. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• Энергосберегающий транстемпературный термомассовый цикл
• Соответствует требованиям скидок на энергию
• Регулируемая точка росы
• Полностью герметичный холодильный компрессор
• Термостатические расширительные клапаны
• Отключение системы охлаждения по высокому/низкому давлению с двойным ручным управлением. Сбросить
• Управление циклом вентилятора (большинство моделей)
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода (большинство моделей)
• Конденсат электромагнитного клапана с синхронизацией по времени Smart Design 100–500 станд. куб. футов в минуту
• Пневматически управляемые дренажи с нулевыми потерями 600-2250 SCFM
• Доступны модели с воздушным или водяным охлаждением
• 5-летняя гарантия

Загрузить брошюру

EDR Высокотемпературные осушители сжатого воздуха с охлаждением на входе

Серия EDR предназначена для подачи от 23 до 129 стандартных кубических футов в минуту сжатого воздуха при температуре до 180°F. Встроенный внешний предварительный охладитель и водоотделитель позволяют осушать сжатый воздух до точки росы под давлением 39°F, которая имеет на 33% более низкое содержание влаги, чем осушители с точкой росы под давлением 50°F. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• Точка росы под давлением 39°F обеспечивает на 33% меньше влаги
• Автоматические и термостатические расширительные клапаны
• Полностью герметичный холодильный компрессор
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода
• Встроенный доохладитель с воздушным охлаждением
• Двухточечное влагоотделение
• Электромагнитный клапан слива конденсата с таймером Smart Design
• Автоматические поплавковые дренажи с нулевыми потерями
• Дренажи с нулевыми потерями вытеснения жидкости
• Дренажи вытеснения жидкости с нулевыми потерями
• Дренаж с нулевыми потерями вытеснения
• 2 года гарантии на изделие

Загрузить брошюру

GHRF – рефрижераторные осушители сжатого воздуха высокого давления

В серии GHRF используются теплообменники из нержавеющей стали со сверхнизким перепадом давления для обработки потоков сжатого воздуха от 75 до 3300 стандартных кубических футов в минуту при манометрическом давлении 600 фунтов на квадратный дюйм. Система охлаждения управляется высоконадежным автоматическим или термостатическим расширительным клапаном вместо нерегулируемых систем капиллярных трубок, которые могут быть причиной преждевременного выхода из строя холодильного компрессора. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• 650 PSIG Максимальное давление на входе
• Полностью герметичный холодильный компрессор
• Автоматические и термостатические расширительные клапаны
• Отключение системы охлаждения по высокому/низкому давлению с HP-Man. Сброс (большинство моделей)
• Управление циклом вентилятора (большинство моделей)
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода (большинство моделей)
• Электромагнитный клапан слива конденсата с таймером Smart Design
• Доступны модели с воздушным или водяным охлаждением
• 5-летняя гарантия



Загрузить брошюру

GMNF — Рефрижераторные осушители сжатого воздуха большой производительности

Серия GMNF представляет собой модульную конструкцию, в которой используются теплообменники из нержавеющей стали со сверхнизким перепадом давления для обработки потоков сжатого воздуха от 4000 до 13,5 00 стандартных кубических футов в минуту. По мере увеличения потребности компании в сжатом воздухе могут быть добавлены модули для упрощения расширения системы. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• Полностью герметичный холодильный компрессор
• Термостатические расширительные клапаны
• Отключение системы охлаждения по высокому/низкому давлению с HP-Man. Сбросить
• Управление циклом вентилятора
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода
• Электромагнитный клапан слива конденсата Smart Design
• Доступны модели с воздушным или водяным охлаждением
• 5-летняя гарантия

Загрузить брошюру

GMNX – циклические осушители сжатого воздуха высокой производительности

Серия GMNX обеспечивает чрезвычайно энергоэффективную рефрижераторную осушку производительностью 4 000 – 13 500 SCFM. Циклическая тепловая масса Trans-Temp позволяет каждому из модульных блоков работать независимо и циклически включаться и выключаться в соответствии с изменениями нагрузки системы. Взаимосвязь модульной концепции поддерживает конструкцию с активным резервированием, поэтому, если требуется отключить один блок для обслуживания или ремонта, другие блоки автоматически работают в унисон, чтобы нести нагрузку. По мере увеличения потребности компаний в сжатом воздухе могут быть добавлены модули для упрощения расширения системы. Эта серия продуктов предназначена для промышленного применения в тяжелых условиях и надежной работы в течение десятилетий.

• Энергосберегающий транстемпературный термомассовый цикл
• Модульная конструкция с активным резервированием
• Полностью герметичный холодильный компрессор
• Термостатические расширительные клапаны
• Отключение системы охлаждения по высокому/низкому давлению с ручным управлением. Сбросить
• Управление циклом вентилятора (модели с воздушным охлаждением)
• Холодильные манометры из нержавеющей стали
• Аккумуляторы всасывания холода
• Пневматически управляемые дренажи с нулевыми потерями
• Доступны модели с воздушным или водяным охлаждением
• 5-летняя гарантия

Загрузить брошюру

Основные сведения об осушителях воздуха с охлаждением для воздушных компрессоров

Осушители воздуха с охлаждением Основы

Осушители воздуха с охлаждением для воздушных компрессоров могут помочь вам решить проблему вредной влаги в вашей системе. Избыток влаги в вашей системе может нанести вред оборудованию и испортить процессы или продукт, что будет стоить вам времени и денег. Этот метод сушки очень популярен, так как он дает точки росы, достаточные для большинства применений с использованием хорошо зарекомендовавших себя технологий, которые не вызывают особых проблем при правильном выборе, установке и обслуживании.

Часто задаваемые вопросы по осушителю воздуха с охлаждением

В. Как вода попадает в сжатый воздух?

A. Вход компрессора
Водяной пар (влажность) поступает в воздушную систему через воздушный фильтр на входе воздушного компрессора. Воздушный компрессор всасывает приблизительно 7 кубических футов атмосферного воздуха при давлении 0 фунтов на квадратный дюйм, и этот объем воздуха сжимается до 1 кубического фута воздуха при давлении 100 фунтов на квадратный дюйм. Водяной пар (влажность), который был в 7 кубических футах атмосферного воздуха, теперь сжат в 1 кубический фут сжатого воздуха.

В сжатом воздухе есть 3 формы воды:

1.         Жидкая вода

2.         Аэрозоль (туман) 900 05

3.         Пар (газ)

Жидкая вода легко удаляются фильтрами общего назначения. Они удаляют 98% жидкой воды и менее 10% водяного тумана и 0% пара.

Вода в форме аэрозоля или пара требует использования осушителя сжатого воздуха.

При снижении температуры сжатого воздуха на каждые 50°F влагоемкость воздуха снижается на 50%.

Осушение предотвращает образование жидкой воды ниже по потоку, где она может загрязнить или повредить систему, вызывая проблемы в работе, дорогостоящее обслуживание и ремонт.

Как работает рефрижераторный осушитель воздуха

КОНТУР СЖАТОГО ВОЗДУХА

90 008

Рефрижераторный осушитель воздуха сначала охлаждает входящий сжатый воздух в теплообменнике воздух-воздух, где выходящий холодный сухой воздух предварительно охлаждает горячий входящий воздух и конденсирует часть влаги.

Затем поступающий воздух поступает в теплообменник воздух-хладагент, где воздух охлаждается до 38ºF жидким хладагентом.
В результате этого процесса влага конденсируется в жидкую воду и сливается.
Затем выходящий воздух поступает в теплообменник воздух-воздух и нагревается, чтобы предотвратить запотевание труб снаружи.

Охлаждающая цепь

• Охлаждающий компрессор насосов Hot-Pressure Gas Hous Gas (Freon) в конденсатор, который переносит тепло от газа хладагента в атмосферный воздух, когда газ конденсируется в жидкость.
• Затем жидкий хладагент (фреон) дозируется до холодного низкого давления, где он поступает в теплообменник воздух-хладагент, а тепло от горячего сжатого воздуха поглощается холодным хладагентом (фреоном).
• Холодильный компрессор затем всасывает горячий газообразный хладагент низкого давления (фреон) в холодильный компрессор, и цикл начинается снова .

Что такое «ТОЧКА РОСЫ ПОД ДАВЛЕНИЕМ»?
 Точка росы под давлением — при заданном давлении температура, при которой водяной ПАР начинает конденсироваться В жидкую воду.

Какая точка росы под давлением мне нужна?
Во-первых, вот некоторая информация, которая поможет вам понять точку росы под давлением :

Самый низкий класс точки росы под давлением для воздушного компрессора рефрижераторного осушителя — класс 4. Класс 4 обеспечивает точку росы под давлением +38°F . Рефрижераторные осушители не должны работать ниже диапазона Класса 4, поскольку водяной пар замерзнет в сушилке.
Самая высокая точка росы под давлением для рефрижераторного осушителя относится к классу 6. Класс 6 обеспечивает точку росы под давлением +50°F. Самая высокая практическая точка росы под давлением, поскольку более высокая точка росы под давлением вызывает конденсацию в трубопроводе, расположенном ниже по потоку.



Способы определения точки росы под давлением 0217 1. Узнайте у производителя, каковы требования к точке росы под давлением (PDP) для вашего оборудования.

2. Вы можете РАСЧЕТ ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ ПОД ДАВЛЕНИЕМ вам нужно.

Вот как:

1. Определите самую низкую температуру окружающей среды, которой будет подвергаться трубопроводная система сжатого воздуха.
Проверьте расположение воздуховодов в кондиционируемых или неотапливаемых помещениях под землей или между зданиями.

(Например, ваш компрессор и трубопровод находятся внутри вашего объекта, и самая низкая температура воздуха, которой он когда-либо подвергался, составляет 58ºF.) это на 20º.

(Например, минимальная температура окружающей среды 58ºF -20º = (ТРЕБУЕТСЯ PDP 38º)

Это даст ТЕМПЕРАТУРУ ТОЧКИ РОСЫ ПОД ДАВЛЕНИЕМ, необходимую для предотвращения образования жидкой воды ниже по течению. Определение ТЕМПЕРАТУРЫ ТОЧКИ РОСЫ ПОД ДАВЛЕНИЕМ поможет вам определить «класс точки росы» осушителя, который вам нужен.



Эти «классификации» являются отраслевыми стандартами для осушителей сжатого воздуха, установленными ISO (Международной организацией по стандартизации).

ISO 8573.1 КЛАССЫ КАЧЕСТВА ВОЗДУХА ТОЧКИ РОСЫ ПОД ДАВЛЕНИЕМ, ПРИМЕНЯЕМЫЕ ДЛЯ ХОЛОДИЛЬНЫХ СУШИЛОК ВОЗДУХА:

Максимальная точка росы под давлением для класса 4 +38 ºF

Максимальная точка росы под давлением для класса 5 +45 ºF

90 002 Максимальная точка росы под давлением класса 6 +50 ºF

Чем ниже точка росы, тем суше воздух.

Как определить размер рефрижераторного осушителя воздуха?

Вот некоторые факторы, которые следует учитывать при выборе размера сушильной машины:

Стандартные номинальные условия: :

• 100º F температура воздуха на входе.
• 100ºF Температура окружающей среды
• 100 фунтов на кв. дюйм, ман. давление на входе
• 38ºF Температура точки росы под давлением
• Минимальная температура окружающего воздуха 40ºF

Примечание. Любое отклонение от стандартных условий требует регулировки размера осушителя воздуха.

Используйте таблицы поправочных коэффициентов, чтобы определить размер осушителя.

• Требуемая точка росы под давлением (PDP)
• Объем сжатого воздуха (куб. фут/мин)
• Максимальная температура на входе осушителя сжатого воздуха (°F)
• Максимальная температура окружающей среды (°F)
• Максимальное давление сжатого воздуха (PSIG)
• Максимально допустимое падение давления осушителя (PSIG)

Чтобы определить производительность осушителя для условий, отличных от стандартных номинальных условий, используйте поправочные коэффициенты (множители) из таблиц 1, 2 и 3.

Пример. ) сжатого воздуха для вашего бизнеса. Вы рассматриваете сушилку, которая обрабатывает до 500 CFM. Но вам нужно, чтобы ваша сушилка работала при следующих условиях, отличных от

Стандартные номинальные условия (которые могут включать более высокие температуры из-за жарких летних дней):

•            120º F Температура воздуха на входе (стандарт = 100º F Температура воздуха на входе)

•           Давление воздуха на входе 125 фунтов/кв. (Стандартное значение = 100º Psig Давление на входе)

•           110º F Температура окружающего воздуха (Стандартное значение = 100º F температура окружающего воздуха)

•           38º F Точка росы Температура (Стандарт = 38º F Температура точки росы)

Выбранный вами рефрижераторный осушитель воздуха может обрабатывать до 500 CFM сжатого воздуха при стандартных номинальных условиях (указанных выше). (вышеперечисленное). Когда условия изменяются, например температура окружающей среды в жаркие летние дни, эти условия влияют на то, сколько сжатого воздуха может обработать ваш осушитель (это может быть больше или меньше кубических футов в минуту). Если условия отличаются от стандартных номинальных условий, то ваш осушитель воздуха может не соответствовать стандартам производительности. .



Используйте показанные таблицы, чтобы определить правильный размер осушителя, который вам нужен в ваших конкретных условиях.

Посмотрите в таблице 1
Найдите, где пересекаются давление на входе (125 фунтов на квадратный дюйм) и температура на входе (120ºF).
Это число является вашим множителем поправочного коэффициента (0,74).

Умножить (500) X (0,74) = 370 CFM с поправкой.

См. @ Таблица 2
Определите максимальную температуру окружающей среды вокруг осушителя. Для нашего примера мы будем использовать 110ºF (для жаркого летнего дня). В таблице указано, что ваш поправочный коэффициент равен (0,94). Используйте скорректированное значение CFM, определенное по Таблице 1 (370), и умножьте его на поправочный коэффициент Таблицы 2 для 110ºF (0,94).

Сушилка с поправкой CFM (370) X (0,94) = 348 CFM с поправкой.



См. в таблице 3

Какая точка росы необходима для предотвращения образования воды ниже по течению в вашем трубопроводе? (38ºF) Поправочный коэффициент осушителя для 38ºF равен 1.  Умножьте это число на CFM с поправкой на краситель, определенный из Таблицы 3.

(1) X 348 кубических футов в минуту = 348 кубических футов в минуту с поправкой.

ВЫВОД ИЗ ИСПОЛЬЗОВАНИЯ ТАБЛИЦ КОРРЕКЦИИ:

С ИСПОЛЬЗОВАНИЕМ ВЫШЕИЗЛОЖЕННЫХ ТАБЛИЦ мы можем заключить, что осушитель на 500 куб. слишком мал для нашего потребности.

ТРЕБУЕТСЯ СУШИЛКА 750+CFM. СУШИЛКА С ПОПРАВКОЙ CFM = 521 CFM.

ТАБЛИЦЫ ПОПРАВОЧНЫХ ФАКТОРОВ

Поправочные коэффициенты (множители) для регулировки пропускной способности осушителя, отличной от стандартных номинальных условий:

ТЕМПЕРАТУРА СЖАТОГО ВОЗДУХА НА ВХОДЕ
ВОЗДУХ НА ВХОДЕ Давление (PSIG)	80ºF	90ºF	100ºF	110ºF	120ºF
50	1,35	1,05	0,84	0,69	0,56
80	1,50	1,17	0,95	0,79	0,66
100	1,55	1,23	1,00	0,82	0,70
125	1,63	1,31	1,07	0,91	0,74
150	1,70	1,37	1,13	0,95	0,80
175	1,75	1,42	1,18	0,99	0,84
200	1,80	1,47	1,22	1,03	0,89

ТАБЛИЦА 2 – Поправочные коэффициенты для температуры окружающей* температуры (*температура окружающего воздуха)

ОКРУЖАЮЩИЙ ВОЗДУХ
ТЕМПЕРАТУРА

80ºF

90ºF

100ºF

110ºF

Множитель

1,12

1,06

1,00

0,94

ТАБЛИЦА 3 – Поправочные коэффициенты для температуры точки росы сжатого воздуха

ТОЧКА РОСЫ СЖАТОГО ВОЗДУХА ТЕМПЕРАТУРА	38ºF	40ºF	45ºF	50ºF
Множитель	1,0	1. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment Your Name * Your Email * Your Website
