Расширительный бак для отопления – его устройство и назначение
Содержание
- Устройство и принцип работы:
- Штатное место в системе:
- Важные рабочие параметры:
- Как рассчитать необходимый объем бака?
- Где больше преимуществ?
Неотъемлемой частью системы индивидуального отопления является специальная емкость, с помощью которой в процессе нагрева гасится повышение давления воды в сети. Эта емкость – и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной. Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели.
Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко. Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй – в крупных. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.
Устройство и принцип работы:
Рассматривая устройство расширительного бака системы отопления, принимаем во внимание его конструктивные особенности. Бак открытого типа – это металлическая емкость, соединенная с трубой магистральной системы и с отводящей переливной трубой. К баку также подведена так называемая сигнальная труба, оснащенная запорным устройством, и циркуляционная труба, способствующая сохранению температуры бака на постоянном уровне.

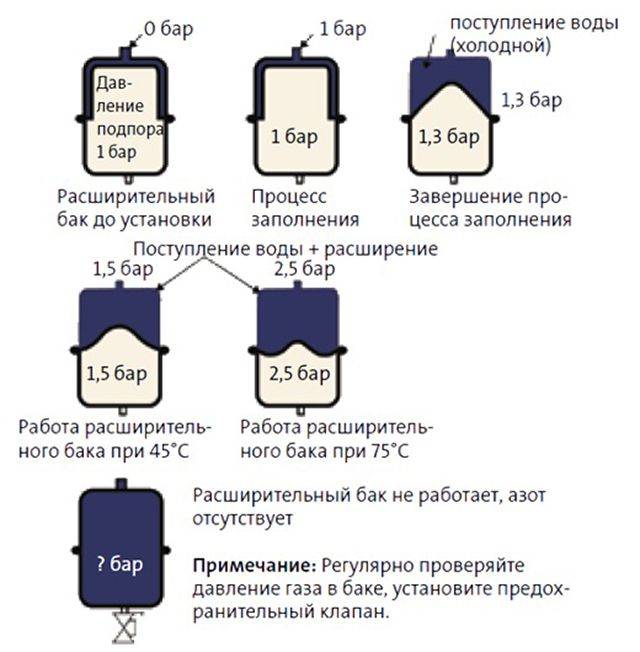

Синтетическая мембрана перегораживает внутреннее пространство закрытого бака, делит его на газовую и жидкостную части. Одна часть этого пространства заполнена сжатым воздухом, а вторая принимает в себя «лишнюю» воду во время нагрева теплоносителя. После остывания воды мембрана, находясь под давлением, вытесняет воду обратно в систему. Давление в обеих камерах, таким образом, постоянно уравнивается. Теплоносителем бывает не только вода, но и азотосодержащая смесь и различные виды антифризов.
Штатное место в системе:
Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания – на крыше дома или на его чердаке.
Бак при этом утепляется изоляционными материалами, чтоб вода в нем не замерзала и соединяется с обратным трубопроводом, чтоб не допустить закипания. На случай переполнения предусмотрен сброс воды из бака в канализацию.
Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Повышенное внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно возрастает.
Важные рабочие параметры:
Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.
Для баков закрытых определяющий элемент — это мембрана, а точнее – материал, из которого она сделана.
Она должна обладать термоустойчивостью и при этом высокой эластичностью. Выбирая бачок, следует ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.
Как рассчитать необходимый объем бака?
Каждые 10 градусов нагрева воды дают добавление где-то 0,3% от первоначального объема. Получается, что при повышении температуры воды на 70 градусов ее объем составит примерно 103%. Математически точно вычислить объем бака можно по специальной формуле, где учитываются параметры отопительной системы – общий объем воды и операционное давление.
Практикуется упрощенный метод расчета, когда емкость бака подбирается по принципу: 10% от общего объема теплоносителя в системе. Как правило, расширительного бака для отопления этой емкости хватает с избытком. В случае же, когда объем системы неизвестен, он определяется приблизительно, исходя из типа приборов отопления и мощности водогрейного котла.
Соотношение следующее:
- Батареи отопления – 10,5 л /кВт;
- Настенно-напольные обогреватели — 7 л /кВт;
- Теплые полы — 17 л /кВт.
Где больше преимуществ?
Сравнение потребительских и эксплуатационных свойств основных типов баков однозначно говорит в пользу закрытого типа. Убедительные аргументы следующие:
- Мембранные баки гораздо компактнее в отличие от громоздких открытых;
- При установке закрытого расширительного бака для отопления экономятся трубы, тогда как открытые баки надо выносить наверх;
- Потери тепла при работе бака закрытого типа минимальны, а открытый требует теплоизоляции;
- Испарения теплоносителя в закрытом баке не происходит;
- Попадание в отопительную систему воздуха посредством открытого бака провоцирует коррозию металла в системе;
- Система, оснащенная открытым баком, работает только при низком давлении;
- Расходы при эксплуатации мембранного бака ниже, чем открытого.
Качественный современный расширительный бак отопления можно выбрать в линейке продуктов таких известных фирм, как Flexcon (Нидерланды), Reflex (Германия) и Zilmet (Италия).
Эти ведущие европейские производители оборудования для тепло- и водоснабжения, благодаря своему научному потенциалу и уровню производства, занимают заслуженное престижное место в своей нише на мировом уровне.
Терморасширительный бак
Q1: Что такое терморасширительный бак?
A1: Терморасширительный бак — это защитное устройство, которое помогает свести к минимуму риск повреждения водопроводной системы из-за давления. Поскольку вода расширяется при нагревании из-за теплового расширения, водонагреватель создает дополнительный объем воды каждый раз, когда нагревает воду. Терморасширительный бак служит в качестве переливного резервуара, поглощая избыточный объем воды, создаваемый баковым водонагревателем.
Q2: Что такое закрытая водопроводная система?
A2: Закрытая водопроводная система – это система, в которой питьевая вода не может выйти из водопровода дома.
Закрытую систему можно определить по любой системе, в которой есть односторонний клапан (например, обратный клапан, обратный клапан или редукционный клапан), предназначенный для предотвращения обратного расширения воды в городское водоснабжение. Почти в каждом случае в доме есть закрытая система, потому что даже если в доме не было регулятора давления или какого-либо устройства для предотвращения обратного течения воды, в вашем местном муниципалитете обычно есть двойные обратные клапаны в вашем счетчике, чтобы предотвратить любой тип перекрестного загрязнения обратно в систему водоснабжения.
Q3: Что такое тепловое расширение?
A3: Вода практически не сжимается под давлением. При нагревании вода увеличивается в объеме. Для бытового водонагревателя это означает, что при нагреве полного бака воды может потребоваться больше места, чем доступно в баке. Давление, добавляемое в закрытую систему из-за теплового расширения, может привести к износу уплотнений, повреждению электромагнитных клапанов (таких, как в стиральных машинах, посудомоечных машинах) и даже к разрыву бытовой сантехники.
Срок службы водонагревателей может сильно сократиться из-за дополнительного стресса. В крайних случаях повышенное давление в водонагревателе, работающем на газе или пропане, может привести к обрушению дымохода внутри, что приведет к утечке угарного газа.
Q4: Как работает расширительный бачок?
A4: Расширительные баки имеют резиновую камеру или диафрагму, которая отделяет воздушную камеру от остальной части бака. Воздух закачивается, чтобы соответствовать давлению водопровода, поступающего в дом. Когда вода расширяется, вместо создания давления в водонагревателе или водопроводе она попадает в расширительный бачок, сжимая воздух. Как только расширение прекращается и появляется место, сжатый воздух выталкивает воду обратно в источник.
Q5: Где должен быть установлен расширительный бак?
A5: Расширительные баки должны быть установлены на входной линии подачи холодной воды, перед водонагревателем.
Резервуар можно установить как горизонтально, так и вертикально, но обязательно ознакомьтесь с инструкциями производителя.
Q6: Нужны ли расширительные баки?
A6: Универсальные нормы сантехники требуют, чтобы устройство теплового расширения устанавливалось всякий раз, когда присутствует предохранительный клапан или защита от обратного потока. Обычно это происходит в виде расширительного бачка, который подключается к водонагревателю, вмещая при этом увеличивающийся объем. Наличие расширительного устройства защищает и продлевает срок службы вашего водонагревателя, бытовой сантехники и приборов.
В7: Кто отвечает за установку и обслуживание расширительного бака?
A7: Согласно большинству сантехнических норм, как в жилых, так и в коммерческих водопроводных системах должны быть предусмотрены способы компенсации теплового расширения водонагревателя. Но владельцы недвижимости несут ответственность за то, чтобы путем собственной проверки или проверки сертифицированного сантехника определить, уязвимы ли они к тепловому расширению.
Если у вас уже есть расширительный бак или вы планируете его установить, владелец дома несет ответственность за техническое обслуживание этого расширительного устройства.
Вам нужен расширительный бак водонагревателя?
По ахвадмин / 2 июля 2022 г. 30 сентября 2022 г.
При нагревании вода расширяется и создает давление. В более ранних системах водонагревателей это давление вынуждало воду из бака стекать в первоначальный источник водоснабжения. Современные водопроводные системы не допускают такого обратного подтока. Обратный клапан предотвращает попадание этого вида сточных вод из вашего дома в водопровод и потенциальное загрязнение поступающего водоснабжения.
Читайте дальше, чтобы узнать больше, или свяжитесь с экспертом American Home Water and Air для дальнейшего обсуждения ваших потребностей.
Что делает расширительный бак водонагревателя? Расширительный бак — это небольшой бак, который присоединяется к водопроводной трубе, по которой вода подается к водонагревателю.
Этот дополнительный резервуар обеспечивает место для теплового расширения воды, поэтому давление не становится чрезмерным, что может привести к повреждению клапанов арматуры, соединений линии подачи или даже водонагревателя.
В большинстве домохозяйств есть обратный клапан на магистральном водопроводе, но ранее требования к строительству не требовали расширительных баков. Если ваша сантехника спроектирована таким образом, что повышение давления не является для вас проблемой, возможно, вам не нужен расширительный бак.
Однако, если у вас есть проблемы с шайбами в сантехнике, которые требуют все более частой замены из-за повреждения, или если ваш водонагреватель протекает вокруг предохранительного клапана, расширительный бак вполне может быть тем, что сэкономит вам деньги и избавит вас от головной боли. долгосрочная перспектива. Гораздо лучше принять превентивные меры сейчас, чем нести расходы на дорогостоящий ремонт после того, как ущерб будет нанесен.
Решение не устанавливать расширительный бак для водонагревателя, безусловно, остается за каждым домовладельцем. Прежде чем принять решение, вы должны полностью понять, что происходит в вашем водонагревателе. Думайте об этом как о скороварке. Большинство из нас в наши дни никогда не пользовались ими, но многие из нас знакомы с ними или видели, как ими пользовались наши родители, бабушки и дедушки.
По мере того, как содержимое скороварки нагревается, давление увеличивается. Небольшой датчик в верхней части плиты позволяет ему вырваться, чтобы он выполнял свою работу внутри приготовления пищи, но не настолько, чтобы плита взорвалась. Если в вашем водонагревателе создается такое давление внутри, и есть клапан, предотвращающий избыточное давление, выталкивающее часть воды в сторону, чтобы освободить место, то она там застряла. Водонагреватель не расширяется, так куда он денется?
В качестве примера возьмем водонагреватель на 50 галлонов.
Если вы нагреете это количество воды до 120 градусов по Фаренгейту, оно расширится примерно до 52 галлонов. Поскольку деваться некуда, это оказывает большее давление на окружающее оборудование, вызывая больший износ и возможные сбои. Теперь, как и у скороварки, у вашего водонагревателя есть клапан сброса давления. Если давление становится настолько высоким, что возникает опасность взрыва водонагревателя, этот предохранительный клапан срабатывает, чтобы компенсировать часть давления.
Тем не менее, это нападение может нанести большой ущерб из-за давления воды на неподатливый резервуар внутри вашего водонагревателя. Со временем ситуация ухудшится, вызывая проблемы, которые вам в конечном итоге придется решать с помощью ремонта или замены.
Сколько места нужно для расширительного бака водонагревателя? Поскольку это дополнение к вашему водонагревателю представляет собой не что иное, как пустую камеру, которая дает расширяющейся воде место для выхода, оно совсем не занимает много места.
По мере того, как расширенная вода течет к верхней части водонагревателя, она будет поступать в изолированную трубу, ведущую к расширительному баку, который должен быть достаточно большим, чтобы вместить избыток.
Маловероятно, что ваш расширительный бак будет больше баллона с пропаном, вроде тех, которые вы прикрепляете к уличному грилю для барбекю. Он изолирован, чтобы вода, которая входит в горячую. Любая вода, которая собирается там во время нарастания давления, будет падать обратно в водонагреватель, как только давление спадет. Большинство расширительных баков устанавливаются поверх существующего водонагревателя, поэтому они не занимают дополнительной площади.
Требуется ли по закону расширительный бак водонагревателя? Нет, сейчас нет. Однако, если вы живете в доме с закрытой системой водоснабжения, где обратный клапан предотвращает обратный поток, то вам обязательно следует установить расширительный бак, чтобы предотвратить повреждение.
Для тех, кто живет в старых домах с открытыми водопроводными системами, где такого клапана нет, давление сбрасывается за счет возврата в линии подачи.
Таким образом, вы подвергаетесь гораздо большему риску повреждений и отказов, если живете в доме с закрытой системой. Ваш первый шаг к тому, чтобы решить, что лучше для вас (и вашей сантехники), — это узнать, какая у вас система. Если вы не уверены, имеет смысл обратиться за помощью к профессионалу.
Как приобрести расширительный бак водонагревателя?Если вы считаете, что вам нужен расширительный бак водонагревателя, лучше всего обратиться к профессиональному сантехнику для оценки и оценки. Лицензированный специалист по сантехнике может проверить уровень давления воды в вашем доме и осмотреть ваш водонагреватель, чтобы определить, можете ли вы извлечь выгоду из добавления расширительного бака в зависимости от ваших уникальных обстоятельств.
Сколько будет стоить расширительный бак водонагревателя? Стоимость расширительного бака, включая установку, составит от 100 до 400 долларов США в зависимости от того, какой у вас водонагреватель и что необходимо сделать для установки дополнительного бака.
