Устройство расширительного бака системы отопления, давление в бачке, монтаж
В частном доме, коттедже невозможно обойтись без системы отопления. А значит, следует заранее заказать ее расчет и подготовку сметы. Лишь в этом случае можно с уверенностью приступать к монтажу оборудования. Однако предварительно мы рекомендуем купить расширительный бачок системы отопления и остальные элементы.
Не сомневаемся, возникает вопрос – обязательно ли приобретать и монтировать данный вид оборудования. Несомненно, любой специалист вам скажет, что это необходимость. Ведь если вспомнить физику, то станет более понятно для каких целей необходим монтаж расширительного бака системы отопления.
Данный тип оборудования используется в водяной системе отопления. В процессе нагрева воды происходит увеличение объема теплоносителя. Поэтому в бак поступает излишек жидкости. В последствии теплоноситель возвращается в систему отопления.
Виды расширительного бака
Известно 2 типа отопительных систем. В зависимости от того, какой планируется монтировать, зависит вид расширительного бачка.
- Для открытой системы отопления, в которой отсутствует принудительная циркуляция воды, используется открытый вид бака. Иными словами в корпусе оборудования располагается отверстие для прямого доступа к теплоносителю. Согласно ГОСТу, расширительные бачки для системы отопления монтируются в верхней точке всей системы отопления.
- Расширительные бачки для системы отопления закрытого типа ставятся в тех случаях, когда в системе предусмотрен монтаж насосов (принудительная циркуляция воды). В магазинах такие виды оборудования известны как мембранные.
Где купить расширительный бак?
Если встал вопрос о том, где купить расширительный бачок системы отопления, то следует обратиться к специалистам или же поисковым системам. В любом случае в момент приобретения оборудования вы должны будете назвать характеристики бака. Следовательно, предварительно делается заказ на расчет сметы и системы отопления в строящемся доме.
Купить оборудование подобного типа можно в следующих местах:
- специализированные магазины,
- интернет,
- оптовые базы.
До момента покупки следует точно знать, какое давление в расширительном бачке отопления будет присутствовать. Данный показатель достаточно важный.

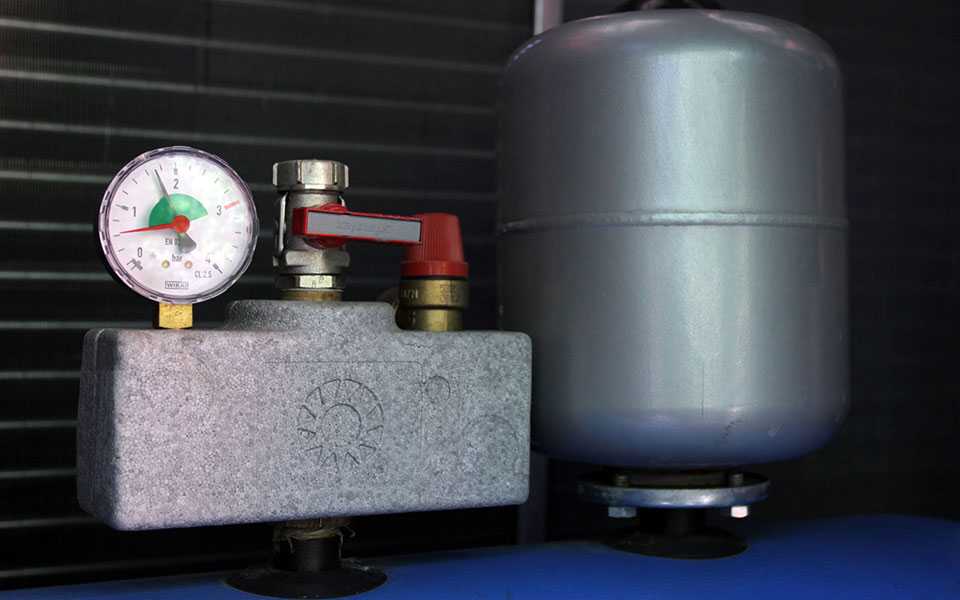

Устройство расширительного бака
Говоря о расширительном баке, предназначенном для отопления дома, инженером подразумевается стальной резервуар. Как правило, в продаже встречаются как небольшие конструкции, так и достаточно объемные. Внутренний бак разделяется резиновой мембраной.
В первой части емкости – теплоноситель, во второй – газ.
В той камере, где располагается вода, устанавливается штуцер. С его помощью производится подсоединение оборудования к готовой системе отопления. В газовой камере же устанавливается ниппель. Он позволяет вести измерения давления газа. Также происходит подключение насоса.
Заметим, что конструктивно современный расширительный бак является аналогом гидроаккумулятора, используемого в автономном водоснабжении.
Принцип работы бака
После того, как завершен монтаж расширительного бака системы отопления, произведены работы по прокладке трубопровода, следует сделать пробный запуск. Поверьте, вам сразу же станет понятно, правильно ли подобраны характеристики оборудования. Также оценивается качество проведения работ.
Обязательно следует контролировать давление в расширительном бачке отопления. Это позволит избежать неприятных и необратимых последствий. Опасной ситуация становится тогда, когда оказывается, что в расчеты прокралась ошибка. В таких случаях при нагреве теплоносителя, давление в системе резко возрастает.
В результате, сопротивление воздуха в мембране приводит к «устранению» жидкости в расширительный бак. Если объем был подобран неверно, то излишки теплоносителя просто не вместятся в камеру.
Исходом этого критического момента становится взрыв. В одном из мест системы отопления оказывается недостаток прочности.
Что следует знать о расширительном баке?
Избежать критической ситуации можно, если соблюдать определенные правила.
Именно о них мы и поговорим.- Обязательно заказывайте проектную документацию, расчеты и смету у инженеров. Помните, ваша безопасность и тепло в доме полностью зависят от грамотных специалистов.
- Только инженер может определить, какое устройство расширительного бака в действующей системе отопления подходит в вашем случае. Следовательно, не стоит стараться занижать расходы на монтаж оборудования, его покупку.
- Профессионал оценивает насколько необходим в баке предохранительный клапан. Нет сомнений в том, что он позволяет сбрасывать избыточное давление в системе. Однако считается, что данный элемент в устройстве расширительного бака системы отопления окажется не лишним.
|
Статьи > Вентиляция и отопление > Расширительные баки > Расширительные мембранные баки > Падает давление в системе отопления? Проверьте мембранный бак
Часто бывает ситуация, когда в современной системе отопления падает давления. Владельцы дома проверяют утечки, и не находят ни одной. Проверяют и другие стандартные причины из списка ниже, и не находят ни одной.
Стандартные причины падения давления в системе отопления:
Что бы накачать мембранный бак, подойдет обычный автомобильный насос. Но, поскольку объем бака гораздо больше объема шин, рекомендуется использовать насос в электроприводом. Накачивать бак нужно после отсоединения от системы отопления. При начале накачки сначала из него выльется вода, а потом пойдет повышение давления. Давление в расширительном баке рекомендуется ставить на 0.2-0.3 атм. меньше, чем планируемое давление в сисиеме отопления. Рекомендуемое давление в системе отопления не очень высокого дома 1.6-1.8 атм. Тогда в баке рекомендуется ставить 1.4-1.5 атм. Не нашли ответ на интересующий вас вопрос о выборе или использовании отделочных материалов, стройматериалов и товаров для дома? Спросите у нас на форуме, и мы пришлем вам ответ по email. Мы работаем с десятками тысяч наименований товаров и всегда готовы поделиться накопленным опытом.Задать вопрос
| ||||||||||||||||||||||||
|
|||||||||||||||||||||||||
|
|
— Справочный центр
- BackStandard Техническое обслуживание электрооборудования
- Полный экран
- Опции
- Скачать PDF
- Встроить это руководство
Автор: Джейсон Леонард (и 3 других участника)
- Избранное: 0
Сложность
Умеренная
Шаги
11
Требуемое время
Подскажите время??
Секции
1
- Тепловые расширительные баки 11 шагов
Флаги
0
- BackStandard Техническое обслуживание электрооборудования
- Полный экран
- Опции
- Скачать PDF
- Встроить это руководство
Введение
Вода расширяется при нагревании. Но вода не сжимаема.
Повышение давления, вызванное нагревом воды в закрытом резервуаре, может быть весьма значительным.
В прошлые годы водонагреватели устанавливались на «открытые» водопроводные системы, что позволяло повышенному давлению возвращаться в водопроводную систему.
Чтобы уменьшить загрязнение окружающей среды, большинство водопроводных систем теперь «закрыты». Сегодня, когда холодная вода в вашем водонагревателе нагревается и расширяется, это резко увеличивает давление в трубах вашего дома, что может повредить водопроводную систему вашего дома.
Тепловое расширение происходит и в вашем автомобиле. Вода в двигателе вашего автомобиля расширяется при нагревании. Расширившаяся вода собирается в расширительном бачке или резервуаре и удерживается до тех пор, пока двигатель не остынет.
Информация на этом веб-сайте является дополнением к печатным инструкциям, прилагаемым к вашему водонагревателю. Чтобы снизить риск повреждения имущества, серьезной травмы или смерти, прочтите и соблюдайте все этикетки на водонагревателе, а также инструкции по технике безопасности в печатном руководстве пользователя.
Велосипедный насос или компрессор для сжатия воздуха
Манометр для шин
Манометр с ленивой рукой
Редукционный клапан
org/HowToDirection»>
Терморасширительный бак
Если нормальное давление воды в вашем доме составляет 60 фунтов на квадратный дюйм, тепловое давление, вызванное нагревом холодной воды, может увеличить давление воды в вашем доме до 120 фунтов на квадратный дюйм или выше.
- Клапаны сброса температуры и давления
часто приоткрываются и капают из-за теплового расширения.
Не заменяйте капающий предохранительный клапан температуры и давления, пока вы не отрегулируете давление воды в вашем доме и не установите терморасширительный бак.
Высокое давление воды является одной из основных причин преждевременной течи водонагревателей.
Сантехнические нормы требуют, чтобы давление воды в вашем доме составляло 80 фунтов на квадратный дюйм (psi) или меньше. Большинство экспертов рекомендуют 50-60 фунтов на квадратный дюйм.
Если ваш старый водонагреватель дал течь преждевременно, проверьте давление воды в вашем доме с помощью манометра (продается в хозяйственных магазинах и в хозяйственных центрах за несколько долларов). Измерьте давление воды в течение 24 часов. (Напор воды самый высокий ночью.)
Измерьте давление воды в вашем доме.
Включите горячую воду из крана на 2-3 минуты, чтобы включить водонагреватель.
Контролируйте давление воды, пока водонагреватель находится в цикле нагрева.
- org/HowToDirection»>
Если давление увеличивается, ваша водопроводная система «закрыта», и вашему дому нужен расширительный бак.
Если у вас уже есть терморасширительный бак, этот тест определит, правильно ли работает расширительный бак.
Если у вас есть расширительный бачок, и давление увеличивается, когда водонагреватель нагревает воду, возможно, вышла из строя резиновая камера расширительного бачка, в баке может быть неправильное давление воздуха или он слишком мал для вашего дома.
- org/HowToDirection»>
Терморасширительные баки
для жилых помещений доступны вместимостью 2 галлона и 5 галлонов. Большие водонагреватели требуют большего расширительного бака.
- Расширительные баки
поставляются с таблицей, которая поможет вам определить размер, необходимый для вашего дома. Если сомневаетесь, берите больший размер.
Прочтите и следуйте инструкциям по установке, прилагаемым к расширительному бачку.
Перед установкой расширительного бака измерьте давление воздуха в баке.
При извлечении из коробки давление воздуха в расширительных баках, скорее всего, будет ниже, чем давление воды в вашем доме.
Добавляйте воздух в расширительный бачок (с помощью велосипедного насоса или воздушного компрессора) до тех пор, пока давление воздуха в бачке не сравняется с давлением воды в доме.
Перед установкой расширительного бака выполните все необходимые регулировки давления воздуха в расширительном баке.
- org/HowToDirection»>
Расширительные баки должны быть присоединены к трубе холодной воды. Обычно расширительные баки располагаются рядом с водонагревателем, но их можно разместить на трубе холодной воды в любом месте дома, если между ними нет вентилей.
Почти готово!
Финишная линия
Отменить: я не завершил это руководство.
Автор
с 3 другими участниками
Команда
Зачем нужен расширительный бак водонагревателя и как он работает
- Дом
- Блог
- Зачем нужен расширительный бак водонагревателя и как он работает
Часто задаваемые вопросы о воде
Блог о воде
Поиск
Вы слышали о расширительном бачке водонагревателя? Если нет, вы находитесь в правильном месте, чтобы изменить это.
По данным IBHS, средний срок службы водонагревателя составляет от 10 до 20 лет. Тем не менее, это число снижается, так как большинство отказов нагревателей происходит из-за медленных взрывов и утечек, при поразительных 69% от общих проблем. К сожалению, это довольно большое число.
Важно понимать, зачем нужен расширительный бак, как он работает и в чем его преимущества. Понимание этого — первый шаг к использованию полезности и мощности устройства.
В этом сообщении блога содержится информация, необходимая для принятия обоснованного решения о расширительном баке в водопроводе вашего дома. Продолжайте читать, чтобы узнать, как помогает установка расширительных баков и многое другое.
Расширительный бачок водонагревателя: что это такое?
Расширительный бачок водонагревателя — это небольшой, но важный компонент, который помогает предотвратить повреждение дома чрезмерным давлением.
При нагревании в отделении с горячей водой любого помещения (например, кухни или ванной комнаты) он будет сжиматься с повышенной силой из-за своего размера, а также тепловой энергии, прежде чем высвободить эту дополнительную силу обратно, когда это необходимо в большинстве случаев- во время душ!
Расширительный бачок служит мерой предосторожности и помогает защитить вас и вашу технику от возможных повреждений. Он работает, снимая дополнительное давление со всех этих устройств. Это делается для того, чтобы они могли продолжать безопасно работать, не вызывая проблем друг с другом.
Когда дело доходит до этого, этот элемент обеспечивает защиту от протечек, разрывов, коррозии, вызванных чрезмерным тепловым воздействием. Он также защищает от засорения из-за накопления отложений внутри труб или клапанов. Это было изменено или неправильно установлено / обслуживается с течением времени.
Как видите, это устройство может практически спасти вам жизнь. Думайте об этом как об ангеле-хранителе для ваших утечек сантехники и водонагревателя. Отсутствие одного из них в холодном климате — большой риск.
Как это работает?
Для любой установки водонагревателя требуется расширительный бак. Это особенно актуально, если в доме имеется более одного прибора, потребляющего воду из линии горячего водоснабжения.
Обогреватели без бака в последние годы становятся все более популярным выбором. Однако у них есть один большой недостаток – нет накопительного бака!
Это означает, что при одновременном включении нескольких приборов (посудомоечная + стиральная машина) или резком падении спроса из-за необычно высоких температур наружного воздуха расход горячей воды может превысить пропускную способность водопровода и вызвать проблемы.
Расширительный бак поглотит это избыточное давление и обеспечит бесперебойную работу без повреждения дорогостоящего оборудования.
Кроме того, если вы используете безбаковый водонагреватель и живете в районе с холодными зимами, необходимо установить в системе расширительный бак. Когда температура снаружи падает ниже определенного порога, вода внутри ваших труб начинает замерзать.
Если это произойдет, лед расширится и может повредить вашу сантехнику или даже разорвать трубу. Расширительный бак может помочь предотвратить это, занимая часть этого лишнего пространства. Это делается для того, чтобы процесс замораживания не вызывал большого давления на систему.
Когда кому-то это нужно?
Большинство водонагревателей поставляются с существующим расширительным баком. Но если вы не уверены или построили свой дом до 1986 года, лучше всего обратиться к квалифицированному сантехнику.
Размер расширительного бака должен соответствовать максимальному расходу воды в водопроводе. Он всегда должен располагаться после редукционного клапана на линии холодной воды.
Также важно иметь в виду, что расширительный бачок мало что может. Если где-то еще в системе происходит значительная утечка или взрыв, никакое дополнительное давление из бака не поможет.
В таких случаях необходима профессиональная помощь, чтобы все восстановить и безопасно запустить.
Кроме того, если вы используете безбаковый водонагреватель и живете в районе с холодными зимами, в системе обязательно должен быть установлен расширительный бак.
Если температура упадет ниже определенного порога, вода в ваших трубах начнет замерзать. Расширительный бак может помочь предотвратить это, занимая часть этого лишнего пространства, поэтому процесс замораживания не будет вызывать такого большого давления на систему.
Каковы преимущества?
Расширительный бак обеспечивает ряд преимуществ как для домовладельцев, так и для их приборов:
- Предотвращает утечки, разрывы и коррозию, вызванные экстремально высокими температурами
- Обеспечивает бесперебойную работу машин без повреждений
- Защищает водопровод и трубопроводы от замерзания и разрыв в холодном климате
- Необходимый компонент безбаковых водонагревателей в холодном климате
Если вы ищете способ предотвратить протекание или взрыв водонагревателя, то расширительный бак — идеальное решение! Это простое устройство, которое может помочь обеспечить безопасность вашего дома и бесперебойную работу ваших приборов.
Преимущества расширительных бачков, как правило, очень недороги, и их можно приобрести в любом хозяйственном магазине по скудной цене.
