Как паять провода паяльником

При выполнении электромонтажных работ обязательно возникает необходимость соединений кабельных линий между собой. Чаще всего эта процедура выполняется в монтажных коробках разными способами, в том числе и методом пайки. В последнем случае у начинающих электриков нередко возникает вопрос, как паять провода паяльником, чтобы обеспечить качественное и надежное соединение.

Поскольку в большинстве домашних электрических сетей применяется медный кабель, необходимо рассматривать пайку проводов, изготовленных именно из этого металла.

Содержание

Соединение проводов методом пайки

Соединение проводов с помощью паяльника, припоя, кислоты и флюсов всегда осуществляется по одной и той же схеме, состоящей из стандартного набора операций. Многие расходные материалы обладают универсальными свойствами и могут взаимно заменяться в случае необходимости. Если же соединения рассчитаны на значительные нагрузки, необходимо строго выполнять технологические требования и пользоваться только определенными материалами.

Непосредственная пайка проводников заключается в нагревании медных жил до высокой температуры и их последующем соединении друг с другом. Их обволакивает слой припоя, и после остывания вся конструкция становится монолитной и неразборной. Многие электрики считают пайку проводов довольно простой операцией, но на практике нередко приходится сталкиваться со специфическими особенностями этой процедуры. В каждом конкретном случае нужно правильно выбрать припой, обеспечить фиксацию и неподвижность проводов на весь период их соединения.

При спаивании медных проводов между собой, особое внимание уделяется электрической проводимости и механической прочности места соединения. Эти параметры находятся в прямой зависимости, поскольку прочная пайка сама по себе обеспечивает максимальный уровень проводимости. Многое зависит от толщины слоя нанесенного припоя, поскольку у него достаточно большое удельное сопротивление.

Необходимая прочность соединения проводников достигается за счет чистоты соединяемых поверхностей. Припой покрывает медный кабель на атомном уровне, поэтому помехой может стать не только обычное загрязнение, но и тонкая оксидная пленка. Другое условие прочности заключается в температуре припоя, которая держится на более низком уровне, чем у соединяемых деталей. Материал с высокой температурой плавления может заметно снизить прочность соединения, а его кристаллическая решетка формируется неправильно. Рекомендуется использовать именно тот, припой, который соответствует жилам медных проводов.

Подготовка инструмента и материалов

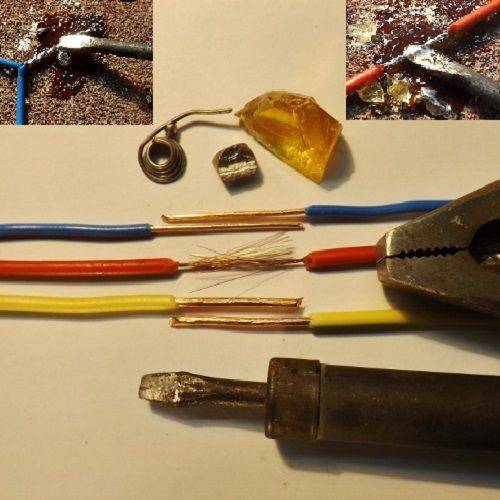

Перед тем как паять медные провода, необходимо приготовить все необходимые материалы и инструмент. Рекомендуется заранее составить список и строго следовать ему, в противном случае соединить провода не удастся.

В первую очередь для работы понадобятся:

• Паяльник – основной инструмент, без которого невозможно припаять металлические детали. Паяльники обладают различной мощностью, от которой зависит скорость нагрева. Рекомендуемая мощность инструмента – свыше 60 ватт, подключается к сети с напряжением 220 вольт, что позволяет выдерживать множество паек. Его нагрев способен расплавить флюс и припой, не доводя их до кипения.
• Прибой. По сути является сплавом на основе олова. С его помощью соединяются металлы, имеющие высокую температуру плавления. Чаще всего выпускается в виде длинной проволоки, иногда продается небольшими кусочками.
• Канифоль. Используется в качестве флюса для лужения соединяемых поверхностей. За счет этого повышается надежность сцепления медных проводников с припоем и между собой.

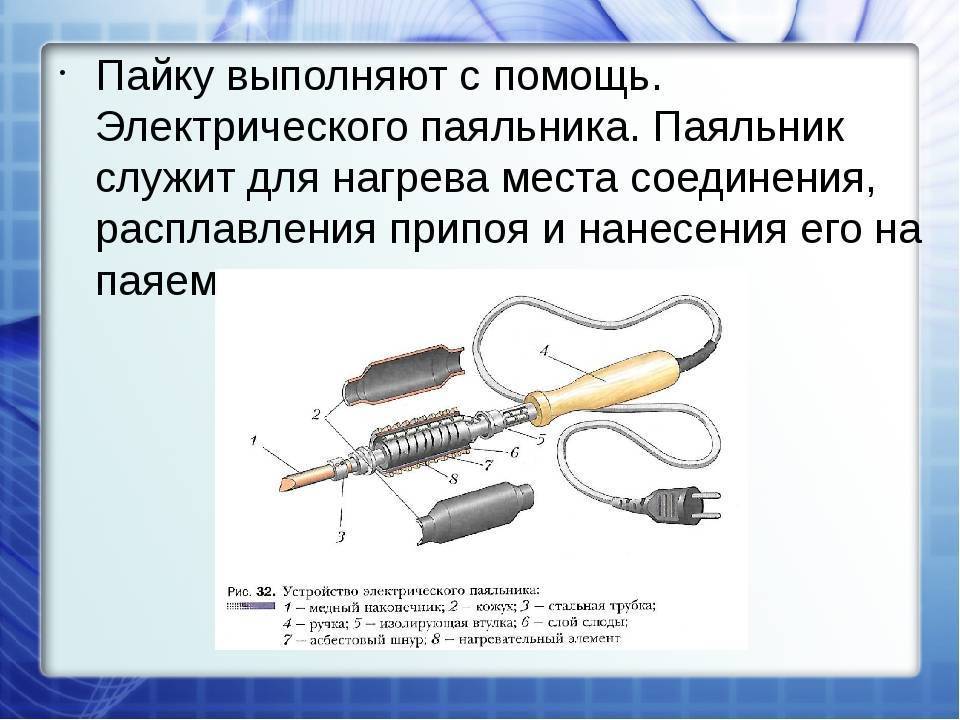

На паяльнике стоит остановиться подробнее. Перед началом работы его нужно очистить от загрязнений, снять остатки старого припоя и выполнить очистку жала. Эта процедура выполняется напильником, который нужно плавно двигать по рабочей поверхности. Большое значение имеет подготовка рабочего места с учетом требований безопасности. Поблизости обязательно должна располагаться розетка.

Работа с паяльником значительно упрощается при наличии дополнительных приспособлений:

• Тонкая металлическая подставка, выполняющая функцию рабочей зоны. Здесь не только соединяется кабель, но и раскладывается весь инструмент.
• Тонкие медные жилы собираются в оплетку, с помощью которой удаляется лишний припой.
• Специальное устройство на котором установлены зажимы и увеличительное стекло. Это облегчает работу с небольшим паяльником и мелкими деталями.
• Нагретые металлические части рекомендуется перемещать и удерживать плоскогубцами, зажимами или пинцетом.

Выбор припоев, канифоли и флюсов

На рынке строительных материалов припои и флюсы представлены в широком ассортименте. Большинство из них считаются универсальными, подходящими для решения практически любых задач, связанных с пайкой.

Основная функция флюсов заключается в подготовке к пайке – предварительном протравливании металлических поверхностей, удалении с них оксидной пленки. В большинстве случаев наличие таких пленок может вызвать коррозию металла. Для разных типов металлов и сплавов соединяемых элементов предусмотрены свои разновидности флюсов. Химический состав этих материалов включает в себя щелочные смеси, кислоты и соли металлов, активно участвующие в реакциях при достижении высокой температуры.

Условно все флюсы разделяются на две части:

1. Первая группа относится к активным элементам, изготавливаемым на основе неорганических кислот – хлорной или соляной. Они пригодны для соединения любых проводов и других металлических деталей. Однако, такие вещества крайне отрицательно воздействуют на медь, вызывая коррозию соединений. В связи с этим, требуется немедленное удаление таких флюсов сразу по окончании пайки. Данные элементы обладают повышенной проводимостью и нередко становятся причиной коротких замыканий.
2. Во вторую группу входят флюсы, производимые из канифоли. Сама канифоль в простых случаях может использоваться в чистом виде. Дополнительными компонентами служат спирт и глицерин, полностью испаряющиеся в процессе пайки. Жидкие флюсы не столь эффективны, зато они совершенно незаменимы при работе с цветными металлами, хотя и требуют такой же быстрой смывки.

Намного проще выбрать нужный припой. Для работы с медными проводами используются сплавы на основе олова и свинца марки ПОС. Цифра, содержащаяся после маркировки, указывает на количество олова, содержащегося в припое. Специалисты рекомендуют использовать продукцию с повышенным содержанием олова. За счет этого в новом соединении увеличивается электропроводность, а сам узел приобретает дополнительную прочность. Функция свинца заключается в нормализации застывания припоя. Без этой добавки на олове образуются трещины и соединение очень быстро разрушится.

Существуют и другие виды припоев, изготовленные по современным технологиям. Здесь на смену свинцу пришли цинк или индий, относящиеся к нетоксичным элементам. Поэтому и сплавы получаются экологически безопасными, а соединения более прочными и устойчивыми к коррозии.

Как правильно залудить жилы

Перед тем как спаять провода, следует залудить жало паяльника. Предварительно его нужно очистить от грязи, жира, окислительной пленки. Поверхность очищается до блеска, после чего жало опускается в канифоль, а затем в припой. Затем оно прикладывается к доске или другой чистой поверхности, чтобы избежать налипания припоя. Процедура продолжается до тех пор, пока жало не изменит свой цвет.

Провода перед лужением очищаются от изоляции, после чего жилы обрабатываются флюсом. Проводники с несколькими жилами предварительно скручиваются в жгуты. На обработанную поверхность наносится тонкий равномерный слой разогретого припоя. С этой целью жилу нужно медленно вращать в течение всего процесса лужения. Качественно подготовленный чистый провод вполне возможно обработать с одного раза. После этого начинается непосредственная пайка медных проводников.

Пайка проводов электрическим паяльником

Пайка проводов паяльником не представляет особых сложностей. Достаточно несколько раз выполнить подобные действия, после чего появятся определенные практические навыки. Если работа с паяльником станет регулярной, то пайка станет не только быстрой, но и качественной.

По мнению специалистов, подготовительные работы занимают гораздо больше времени, чем непосредственное соединение. В этом случае жилы просто накладываются друг на друга или скручиваются вместе. Далее они разогреваются паяльником. Когда температура припоя становится максимальной, он начинает плавиться и растекаться по поверхностям проводников.

После остывания образуется крепкое монолитное соединение с хорошей электропроводностью. В процессе работы жилы должны быть неподвижными, в противном случае качество шва может заметно ухудшиться. Остывание припоя можно ускорить с помощью вентилятора.

Паять паяльником провода с флюсами нужно с соблюдением следующих правил:

• Температура плавления канифоли более низкая, чем у припоя. За счет этого существенно повышается прочность соединения.
• Избегать контакта флюса и расплавленного олова. Каждый из этих материалов образует собственное покрытие, повышающее надежность и качество соединения.
• Канифоль должна равномерно распределяться по поверхности, захватывать все соединяемые детали за счет своей повышенной текучести.
• Под действием флюсов на поверхностях легко растворяются и удаляются пленки, образованные посторонними материалами.
• Флюсы и соединяемые материалы не должны вступать в реакцию между собой, во избежание коррозии мест соединений. Параметры и технические характеристики элементов останутся без изменений.

Как правильно соединять медные и алюминиевые провода

Довольно часто возникает необходимость соединить провода между собой, состоящие из разнородных материалов – меди и алюминия. Сразу же следует отметить, что их нельзя соединять напрямую, поскольку медь является химически активным металлом.

Оба материала отличаются разной токопроводимостью и теплопроводностью. Под действием тока нагрев и расширение алюминия заметно выше, чем у меди. При постоянном расширении и сужении постепенно наступает нарушение контакта, между ними образуется пленка, не проводящая ток. Данный участок перестает работать и выпадает из общей схемы. В таких случаях рекомендуется использовать болтовые соединения с одним болтом, одной гайкой и тремя шайбами. В этом случае исключается непосредственный контакт между разнородными проводниками и соединение будет нормально работать.

Как правильно паять паяльником провода, радиоэлементы и детали

Содержание:

Физика процесса

Перед тем, как выполнять соединение проводов пайкой, неплохо было бы разобраться в самой сути этого процесса.

С помощью паек получают неразъёмные соединения. Например, если нужно соединить какие-то два элемента (кабель либо провод), то между ними вводится припой в виде расплавленного металла. Необходимо чтобы температура плавления у этого металла была ниже, чем у материалов соединяемых элементов. Паяемый элемент, флюс и припой вводят в соприкосновение путём нагрева. Припой становится жидким и смачивает поверхность проводника. Когда нагрев прекращают, сплав припоя твердеет, тем самым образуется прочное контактное соединение.

Прочность контакта зависит от того, насколько хорошо припой смочил поверхности соединяемых элементов. А тут уже прямая зависимость от того, насколько чистыми были эти элементы на момент пайки. Поэтому перед тем, как паять провода, они обязательно должны быть очищены от органических веществ (масло, жир) и от окисной плёнки. Для этой цели и надо использовать флюс, к тому же он понижает поверхностное натяжение и улучшает качество растекания.

Наименьшие требования к флюсу, припойному сплаву и температуре предъявляет пайка медных проводов. Поэтому если хотите обучиться такому делу, лучше сначала паять паяльником провода медного исполнения, а со временем, когда наберётесь мастерства и опыта, поработаете и с другими материалами.

Суть пайки

Собственно, что такое пайка? Это соединение проводников (например, проводов или провода и дорожки на плате) с помощью легкоплавкого припоя. Звучит просто, на самом деле принципиально важно обеспечить два момента:

• надежное соединение, чтобы хороший контакт был постоянно,
• достаточную площадь соединения, чтобы место пайки не перегревалось (актуально для силовых цепей).

Эксплуатация

Однако стоит отметить, что сам припой имеет высокое удельное сопротивление. Поэтому необходимо, чтобы толщина покрываемого слоя была небольшой, а площадь покрытия наоборот больше. Также отметим, что чем толще проводник (например, провод), тем большую площадь нужно покрывать.

Тонкости хорошей пайки

Чтобы припаять деталь к плате, нужно:

1) Нанести флюс на поверхность пайки;
2) Залудить их припоем;
3) Снова нанести флюс на контакты;
4) Запаять зазор между контактами.

Первое важное правило – избегать температуры выше 400 °C и более. Многие начинающие (и даже опытные) радиолюбители пренебрегают этим. Это критические значения для микросхем и плат.

Припой расплавляется примерно от 180 до 230 °C (свинец — содержащие припои) или от 180 до 250 °C (бессвинцовые). Это далеко не 400 °C. Почему тогда выставляют высокую температуру?

Что нужно для надежного контакта

Основные критерии:

• Правильно выбрать флюс. Например, для пайки проводов подойдет жидкий флюс. Он лучше всего смачивает провода и позволяет качественнее залудить такие контакты. Низкокачественный флюс быстро вскипает и растекается по плате.
• Использовать качественный припой. Именно припой определяет дальнейшую надежность и прочность соединения. Так же качество припоя может повлиять на работу схемы в целом, из-за шлаков и низкокачественных сплавов могут образоваться помехи в работе электроники и со временем могут появиться трещины.
• Пользоваться проверенным инструментом и оборудованием. Паяльники плохого качества могут нестабильно держать температуру, перегреваться.
• Соблюдать температурный режим. Не перегревать детали и держаться в температурном режиме плавления припоя. Слишком низкая температура и припой будет плохо плавиться, а если слишком высокая – материал будет испаряться, хуже лудить контакты.
• Долгие часы практики, проб и ошибок. Без практики не будет и своего метода пайки.

Эти критерии взаимосвязаны друг с другом. И при плохом выборе комплектующих с материалами, будет такой же результат.

Что нужно для пайки паяльником

Кроме самого паяльника нужны будут припои, канифоль или флюсы, желательно иметь подставку. Еще в процессе работы может потребоваться небольшой напильник и маленькие пассатижи.

Чаще всего приходится паять медные провода, например, на наушниках, при ремонте бытовой техники и т.д.

Канифоль и флюсы

Чтобы получить хорошее соединение проводов, необходимо их очистить от загрязнений, в том числе и от оксидной пленки. Если моно-жилы еще можно очистить вручную, то многожильные проводники нормально зачистить не удастся. Их обычно обрабатывают канифолью или флюсом — активными веществами, которые растворяют загрязнения, в том числе и оксидную пленку.

И канифоль и флюсы работают неплохо, только флюсами пользоваться проще — можно окунуть кисточку в раствор и быстро обработать провода. В канифоль надо проводник положить, затем разогреть его паяльником, чтобы расплавленное вещество обволокло всю поверхность металла. Недостаток использования флюсов — если они остаются на проводах (а они остаются), постепенно разъедают прилегающую оболочку. Чтобы этого не случилось, все места пайки надо обработать — смыть остатки флюса спиртом.

Припои и флюсы для пайки паяльником медных проводов

Канифоль считается универсальным средством, а флюсы можно подбирать в зависимости от металла, который собираетесь паять. В случае с проводами это медь или алюминий.  Для медных и алюминиевых проводов берут флюс ЛТИ-120 или буру. Очень неплохо работает самодельный флюс из канифоли и денатурированного спирта (1 к 5), кроме того его просто сделать своими руками. В спирт добавить канифоль (лучше пыль или очень мелкие ее кусочки) и встряхивать до растворения. Потом этим составом можно обрабатывать проводники и скрутки перед пайкой.

Припои для пайки паяльником медных проводов используют ПОС 60, ПОС 50 или ПОС 40 — оловянно-свинцовые. Для алюминия больше подходят составы на основе цинка. Наиболее распространенные — ЦО-12 и П250А(из олова и цинка), марки А (цинк и олово с добавлением меди), ЦА- 15 (цинк с алюминием).

Удобно пользоваться припоем с канифолью

Очень удобно пользоваться припоями, в состав которых входит канифоль (ПОС 61). В этом случае отпадает необходимость в предварительной обработке каждого проводника в канифоли отдельно. Но для качественной пайки паяльник надо иметь мощный — 80-100 Вт, который может быстро разогреть до необходимых температур место пайки.

Вспомогательные материалы

Для того чтобы нормально паять паяльником провода нужны еще:

• Подставка. Может быть она из металла полностью или на деревянной/пластиковой подставке закрепленные металлические держатели для паяльника. Также удобно, если есть небольшая металлическая коробочка для канифоли.
  Паять паяльником удобнее с подставкой самодельной и фабричной — не очень важно
• Напильник. Перед работой затачивают дало паяльника. Оно должно быть ровным и чистым без следов нагара. Тогда паяется легко.
  Так надо затачивать жало паяльника
• Пассатижи. Удерживать провода пальцами во время пайки сложно — медь и алюминий имеют высокую теплопроводность, что приводит к быстрому нагреву близлежащих участков. Потому паять паяльником провода удобнее, если их  удерживать пассатижами. Только должны инструмент  должен быть миниатюрным, с тонкими ручками и губками. В принципе, можно использовать пинцет, но на его верхушку (где держатся пальцами) желательно надеть термоусадочную трубку — сталь тоже быстро нагревается.
  Пассатижи — для того чтобы придерживать провода

Для смывки флюса может потребоваться спирт, для изоляции — изолента или термоусадочные трубки различных диаметров. Вот и все материалы и инструменты, без которых пайка паяльником проводов невозможна.

Ход выполнения спайки от начала, и до конца

В данной главе, мы подробно опишем весь процесс, учитывая как значимые моменты, так и кажущиеся простыми, но от того не менее важными, тонкости.

Инструменты электромонтажника

Набор инструментов и материалов для работы не очень большой, все это можно легко приобрести в специализированных магазинах. Цена на все это небольшая.

Нам будут нужны:

• Паяльник с подставкой, причем, не выбирайте мощную модель с толстым жалом, достаточно 15-40 Вт с жалом, диаметром около 5 мм;
• Для припоя, тоже не стоит брать толстые прутки, удобно работать с проволокой толщиной 2-3 мм;
• Канифоль — кроме нее желательно дополнительно иметь и жидкий флюс, и кисточку для его нанесения;
• Пинцет;
• Монтажные кусачки;
• Плоскогубцы;
• Нож;
• Напильник для заточки и правки жала паяльника;
• Наждачная бумага, напильник или надфиль с мелкой насечкой для удаления окислов и эмалей.

Совет! Очень удобен трубчатый припой с канифолью внутри.

Это достаточный набор — иногда можно обойтись без некоторых инструментов, например без наждачной бумаги или пинцета, но желательно, чтобы все было под рукой. Дополнительно могут понадобиться тестер или пробник (если нужно соединить кабель из нескольких проводов, не помеченных разным цветом).

Также может возникнуть проблема «третьей руки», когда нужно держать два провода или провод и разъем, но рука занята паяльником. Для ее решения можно воспользоваться струбциной или любым подходящим зажимом.

Если нужно соединять загрязненные провода, то нужно дополнительно применить спиртобензосмесь, бензин или какое ни будь другое средство для обезжиривания.

Заточенное жало паяльника

Жало у паяльника должно быть заточено под углом 45о, и не иметь дефектов на поверхности. Затачиваем его, если нужно удаляем лишний металл до получения ровной поверхности.

У нового паяльника и после заточки жало лудится. Для этого нагреваем его опускаем в канифоль а затем касаемся припоя чтобы он покрыл всю поверхность скошенного рабочего участка.

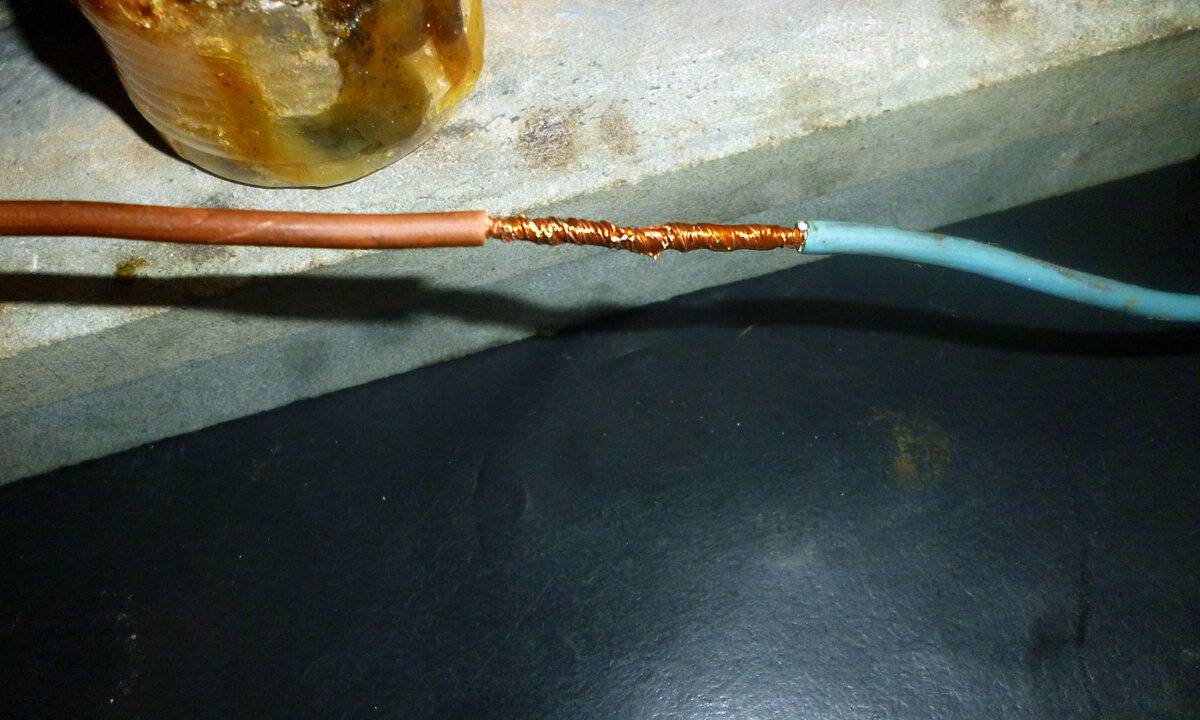

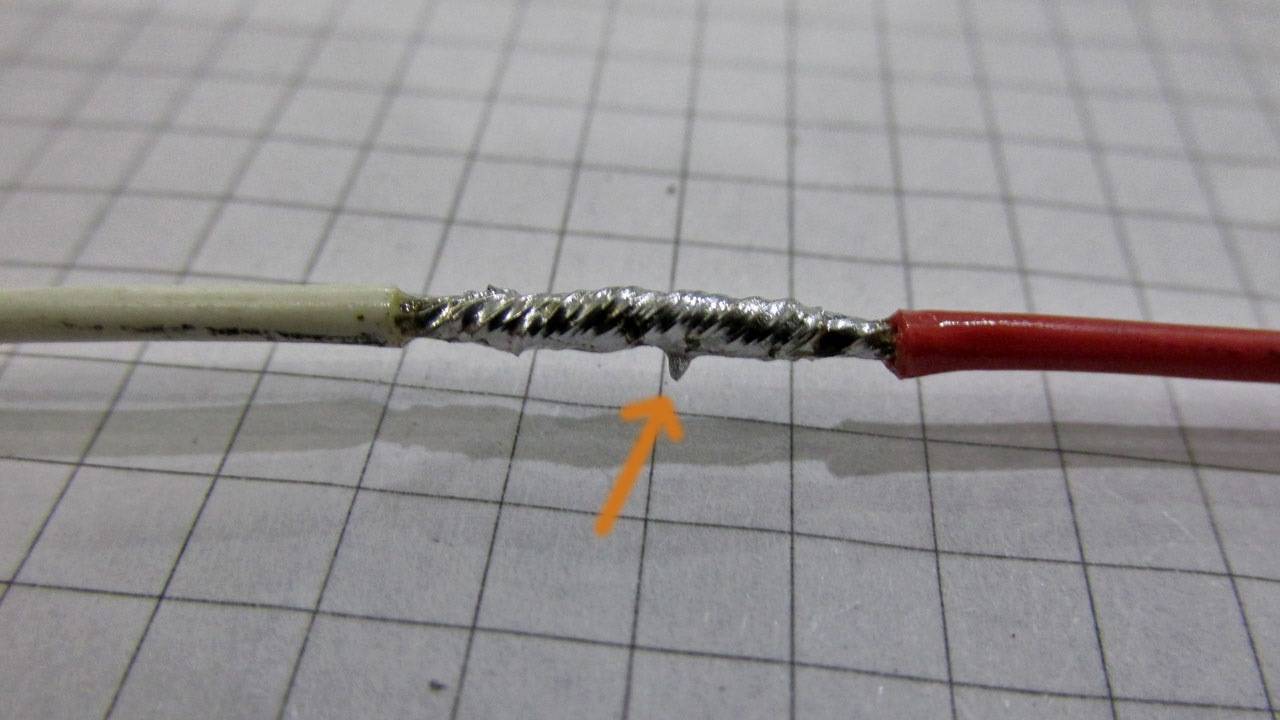

соединение проводов пайкой: пример качественной работы

Спайка проводов проводится за несколько операций, причем они зависят от их типа и изоляции. Кроме того мы говорим только о медных или латунных проводниках, если же они алюминиевые, то паяльник нам не поможет (хотя со специальными флюсами это сделать можно) — их соединяют скрутками или специальными зажимами (см. Клеммники для соединения проводов).

Толщина не влияет на последовательность операций, пайка толстого провода не отличается ничем, разве что, при чрезмерно большом диаметре, он не будет прогреваться. В таком случае, надо взять просто более мощный паяльник.

Внимание! Согласно действующим правилам эксплуатации электроустановок (ПЭУ) и ГОСТ, пайка медных проводов на силовых, заземляющих и зануляющих линиях электрооборудования запрещена. При аварийной ситуации они могут сильно нагреться и припой стечет. Для соединения используются специальные зажимы.

Если мы паяем одножильные провода без изоляции нам необходимо:

• Удалить окислы с поверхности — делаем это наждачной бумагой, мелким напильником или просто  ножом. Можно также протянуть провод между губками кусачек несколько раз, поворачивая, чтобы очистить всю поверхность но, не сильно сжимая ручки, чтобы не перекусить. Очищаем не весь провод, а только тот участок, который будем соединять.
• Покрыть поверхность флюсом — нагреваем провод, прижав его к канифоли, он должен полностью покрыться ей. Можно также нанести жидкий флюс кисточкой.
• Залудить — берем немного (не надо жадничать) припоя на жало (это должна быть не капля, а небольшой купол, до 1 мм высотой, на рабочей поверхности жала). Затем, прикасаемся паяльником к проводу, и нагреваем его. Припой должен сам обволакивать поверхность, не надо делать мажущих движений, просто греем. Если нужно залудить провод на большой длине, то касаемся в нескольких местах.
• Соединяем провода вместе, не встык, а кладем их параллельно друг другу на длину не менее 15-20 диаметров (это обеспечит механическую прочность соединения). Еще лучше скрутить провода.
• Снова покрываем поверхность флюсом.
• Паяем, точно также, как и при лужении берем немного припоя и просто прогреваем соединенные провода. При этом важно, чтобы во время процесса и некоторое время после того, как убрали паяльник (пока припой не остынет), они не смещались друг относительно друга.

На видео можно наглядно увидеть, как выполняется работа:

Все операции проводятся точно в той же последовательности. В случае если нельзя контакт погрузить в канифоль, пользуемся жидким флюсом.

Все точно также с многожильными проводами. Но если мы хотим повысить надежность, то не лудим весь пучок, а распушиваем его так, чтобы каждый проводник залудился отдельно. Затем переплетаем между собой, скручиваем и пропаиваем.

Для того чтобы удалить изоляцию обычно пользуются кусачками или ножом. Но удобнее проплавить ее по кругу паяльником, и просто стянуть (не действует с термостойкой изоляцией). Такой способ исключает возможность нечаянно повредить проводник.

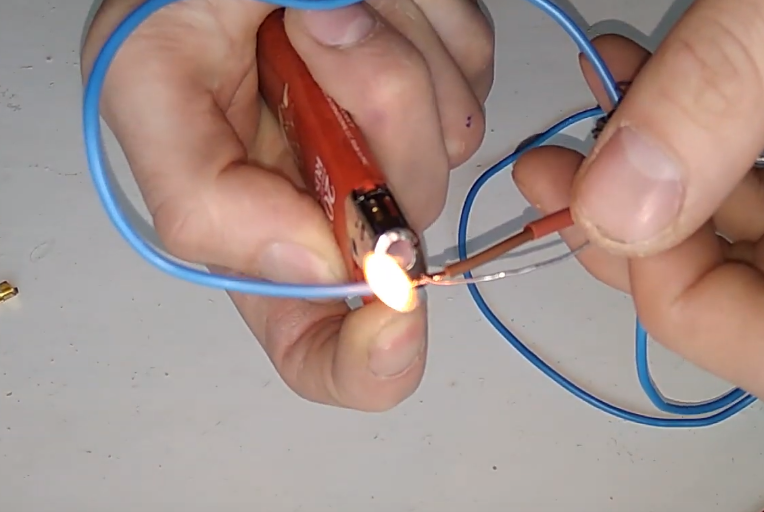

Совет! Если жилы очень тонкие, то можно сжечь изоляцию открытым огнем (зажигалкой).

Такой провод обычно используют для намотки катушек трансформаторов и т. п. , но иногда их можно встретить и под слоем другой изоляции. С виду они кажутся чистыми, но на самом деле покрыты слоем бесцветной эмали. Удаляем ее точно так же как и окислы.

При соединении данных проводов, не стоит спаивать все сразу, так как потом, их будет сложно обмотать изолентой. Соединяем все жилы по очереди, после завершения изоляции предыдущего проводника.

Совет! Вместо изоленты удобно использовать термоусаживающиеся трубки (в обиходе «кембрики»). Отрезаем кусок и надеваем его на провод, после того как пропаяли, быстро, чтобы стык был еще теплым натягиваем их на него.

Изоляция термоусаживающейся трубкой

Мы разобрали технологию пайки, но часто возникают еще один вопрос — как соединить провода в кабелях, подключенных к разъемам наиболее распространенных типов. Постараемся раскрыть и его.

Внимание! Встречаются провода в экранирующей оплетке. Работаем с ней точно также как и с многожильным проводом. Расплести ее участок поможет шило или булавка.

Достоинства и недостатки спаивания проводов

Пайка заметно выигрывает перед большинством других методик соединения проводов. Из основных ее достоинств отмечается:

1. Дешевизна. Достаточно 1 раз приобрести паяльник и комплект припоя с флюсом, и получится надежно спаять тысячи проводов.
2. Простота. Научиться пользоваться паяльником возможно за 1 час.
3. Надежность соединения. Контакт уступает по электрическим и механическим свойствам разве что сварке. Клеммы Wago, обжимки и, тем более, скрутки не способны обеспечить столь качественный контакт, как пайка.
4. Универсальность. Возможно одновременно соединять жилы кабелей разного сечения. Причем их количество в одной точке контакта неограниченно.
5. Спайка проводов разрешена по ПУЭ. Получаемое соединение надежно.
6. Не нужен громоздкий сварочный трансформатор. Переносить паяльник гораздо легче.

У этого способа соединения имеются и недостатки:

1. Для работы стандартного паяльника требуется розетка с сетевым напряжением 220 В. Недостаток слабый. Существуют паяльники, работающие от встроенного аккумулятора и даже от газа. Последние вообще не требуют электричества.
2. Соединение получается неразборным. Спаянные между собой провода возможно рассоединить только при помощи паяльника и повторного расплавления припоя.

Использование газового паяльника

Подключение проводов скруткой и пайкой – что говорит ПУЭ?

Начнем с того, что соединение проводов скруткой в электромонтаже запрещено. По крайней мере, в ПУЭ скрутка не допускается (ПУЭ, гл.2.1). Это можно объяснить тем, что качество скрутки очень зависит от опыта, инструмента, и даже настроения электрика. И проверить это качество никак нельзя, только оценить “на глаз” или испытать повышенным током.

Пайка в ПУЭ допускается, но рекомендуется в ГОСТ Р 50571.15-97. Мотивируется это тем, что в некоторых аварийных режимах температура соединения может достигать 300°С, припой расплавится и стечёт. Честно, я не представляю, как это может произойти, если защитные автоматы установлены нужного номинала. Но даже если это и произойдёт – по моему мнению, такую проводку нужно будет целиком менять! И уже будет не важно, расплавился припой, или нет.

По опрессовке – да, способ хороший, но он требует дополнительного оборудования (пресс-плещи) и расходных материалов (гильзы). То же самое по сварке – нужен трансформатор (инвертор) и графитовые стержни. И опыт – сколько раз видел, что от превышения тока шарик на конце скрутки отваливался, или схватывал не все проводки в скрутке из-за малого тока.

Поэтому, я считаю, что скрутка с последующей пропайкой – лучший способ соединения проводов в распределительных коробках. Паяльник лёгкий, цена небольшая, припой и канифоль – копеечные.

Далее – подробнее об этом горячем пахнущем процессе)

Пайка скрутки медных проводов

Начнём с того места, когда провода скручены в распределительной коробке.

1. Скрутка проводов в коробке

В левой коробке провода скручены в соответствии с электрической схемой электропроводки. В принципе, многие электрики на этом и останавливаются. И они на 90% правы, можно изолировать, такая проводка простоит 100 лет, больше нам не надо. Но это при условии, что в этой распред. коробке всегда будет сухо, и защитный автомат выбран правильно. Про выбор защитного автомата рекомендую мою статью – Как выбрать защитный автомат.

Встречал, когда в старых коробках было соединение скруткой алюминия и меди. Это были скрутки 50-летней давности! И всё прекрасно работало! Тут очень рискованно, и такие соединения будут жить долго при соблюдении нескольких благоприятных условий. Такие скрутки обычно подвергается жесткой критике в среде электриков, и это считается крайне непрофессиональным. Но простим, тем более, что те, кто сделал такие скрутки, уже в ином мире, где не надо соединять провода…

Пайка проводов в распределительной коробке

Достаем паяльник мощностью 65 или 100 Ватт. Мощность зависит от суммы сечений спаиваемых проводов. Например, если паять 3-4 провода сечением 1,5 кв.мм, то паяльника 65 Вт вполне хватит. Если же суммарное сечение скрученных проводов – более 10 кв.мм, то паяльник должен быть 100 Ватт.

Итак, берём канифоль в куске или в пластиковой баночке. Провода должны торчать кончиками вверх. Прогреваем место скрутки, и касаем канифолью так,  чтобы она плавилась и немного стекла вниз по скрутке.

2. Нанесение канифоли

Особенно хорошо это видно на центральном и правом проводах. Затем берём припой в прутке, прогреваем одновременно припой и скрутку, залуживая скрутку.

Припой лучше использовать с канифолью, сейчас такого много в продаже. Канифоль находится внутри прутка припоя. Если канифоли внутри нет, её необходимо больше предварительно наносить на скрутку, и тщательней контролировать время и температуру пайки. иначе канифоль может просто испариться.

3. Пайка скруток в распределительной коробке

Проводим спайку проводов. Залуживаем скрутку, чтобы припой проник во все места. При этом медь должна быть покрыта припоем на длине 40…80% длины скрутки.

4. Провода спаяны

Нужно стараться не перегреть место пайки, чтобы не попортить изоляцию. Да и вообще стараться всё делать быстро, на автомате.

Некрасивые торчащие кончики пропаянных скруток обрезаем бокорезами (3-5 мм).

Спаяли, изолируем места пайки изолентой (обычно использую ПВХ разных цветов). И в принципе всё. Можно муровать коробки.

5. Изолируем места пайки

6. Укладываем провода в распределительных коробках

Не правда ли, в слове “заподлицо” слышится что-то подлое?))

7. Закрытые коробки. Заподлицо

За контакт в таких коробках можно точно не беспокоиться, можно полностью их хоронить под слоем штукатурки. Хотя, лучше конечно иметь доступ к коробкам, мало ли чего – проверить, дополнительно подключить, и т.п.

Как высказался на эту тему сs-cs. net: Если вам в 2 часа ночи захотелось посмотреть, как там поживает ваша скрутка меди с алюминием, вы должны без проблем иметь доступ в распред.коробку.

Возможные проблемы при пайке

Частые ошибки, которых следует избегать:

• Работа под напряжением. Вся электроника должна быть отключена от электропитания. Высокая температура влияет на физические процессы в элементах, что приводит к их выходу из строя.
• Высокий уровень загрязнения. Нужно чистить жало и места обработки, прежде чем начинать и обеспечивать продвижение процесса.
• Механические повреждения паяльника. Из-за них может не достигаться требуемая температура для эффективной работы.
• Использование уже непригодных расходников. Повторное использование одного и того же материала ведёт к понижению качества получаемого результата.

Запаять элементы и схемы качественно новичкам сложно, даже если используются самые лучшие инструменты. Достичь вершин мастерства выйдет только после приобретения солидного опыта. И хотя первые попытки будут весьма скромными, в последующем можно рассчитывать и на успешное выполнение более сложных задач, таких как ремонт автопроводки.

Важные советы

Разобравшись в том, как пользоваться паяльником, следует учесть несколько рекомендаций по работе с данным инструментом.

• Перед началом работы для осуществления качественной спайки деталей всегда нужно чистить наконечник инструмента. Нужно понимать, что только благодаря жалу паяльника усиливается теплопроводность и качество соединения. Для чистки можно использовать влажную губку. После зачистки наконечник прибора следует сразу же окунуть в канифоль, чтобы он покрылся тонким слоем припоя, который не даёт оксидному налёту мешать качественной спайке деталей.
• Первыми паять всегда нужно мелкие и тонкие детали, поскольку наконечник прибора в начале его использования будет максимально тонким и точным.
• Перед тем как паять детали, необходимо их поверхность тщательно очистить от грязи и кислоты. Зачистка поверхности припаиваемых предметов производится при помощи острого инструмента — наждачки или обычного ножа. Делается до тех пор, пока поверхность проводов заметно не посветлеет. После чего контакты залуживают и соединяют при помощи припоя.
• Если необходимо припаять какую-то деталь без использования паяльника, можно использовать канифоль, предварительно растворённую в спирте. Полученную смесь можно наносить на нужную поверхность при помощи любого тонкого инструмента, например, отвертки.
• Максимально качественной спайки можно добиться при использовании припоя с канифолью.
• Чтобы правильно и плотно припаять провода и прочие детали при помощи припоя, вначале необходимо прогреть паяльником места соединения.
• Главная ошибка многих заключается в плохом прогреве паяльника. Если такое случается, детали плохо соединяются. Поэтому перед тем как начать пользоваться инструментом, его нужно хорошенько нагреть.
• Однако сильный перегрев паяльника с максимальной мощностью тоже может негативно сказаться на качестве работы. Нужно понимать, что существуют разные температурные режимы, предназначенные для конкретного вида работ.
• Температура пайки — очень важный нюанс. Например, для запаивания различных микросхем температура должна быть не более 250 градусов. А вот для того чтобы соединить радиодетали, потребуется нагрев паяльника более 300 градусов.
• При работе с электроприбором следует соблюдать технику безопасности. Для этого нужно убедиться в том, что форточка открыта, а розетка исправна. Обусловлено это тем, что при работе с припоем выделяются вредные химические элементы, негативно сказывающиеся на здоровье. Что касается исправности розетки, то это тоже очень важный момент — в процессе сильного перегрева нередко возникают возгорания. Поэтому рабочее место нужно сперва подготовить и обезопасить, а уже после этого приступать к работе.

Если взять на заметку эти маленькие хитрости, то процесс запаивания деталей пройдёт быстро, а главное, качественно.

4 признака качественной пайки

Надежность соединения оценивают по:

1. яркому блеску созданного поверхностного слоя;
2. отсутствию излишков припоя на деталях;
3. прочности на разрыв контрольного механического усилия;
4. целостности слоя изоляции, отсутствию следов оплавления.

5 советов по созданию надежной пайки

К ним относят:

1. Прогрев соединяемых деталей следует выполнять не острием наконечника, а его боковой поверхностью. Это обеспечивает больший контакт и лучшую передачу температуры. Однако, работая жалом с тупым наконечником или трансформаторным паяльником этот совет практически не поможет.
2. Для придания повышенной прочности создаваемому соединению создается дополнительная скрутка проводов.
3. Механическое приспособление третья рука облегчает фиксацию неподвижного положения соединяемых деталей.
4. Новые электронные компоненты изготавливают с залуженными контактными поверхностями. Если они ничем не загрязнены, то на них можно сразу наносить флюс и припой без предварительного лужения. Это ускоряет процесс пайки.
5. Продажа предлагает мастерам трубчатый припой, внутри которого расположен флюс. Обычно это канифоль. Такой комбинацией проще работать: сокращается количество промежуточных операций за счет одновременной подачи обоих компонентов.

Итог

Несмотря на обилие теоретических советов, научиться правильно паять поможет только практика. Возьмите неисправную монтажную плату от любой электроники, несколько раз демонтируйте и припаяйте компоненты. То же самое относится к сращиванию проводов. Достаточно пары метров использованной проводки, чтобы получить практический навык. После чего приступайте к реальной работе.

Предыдущая

РазноеЧто такое коэффициент трансформации — от чего зависит и что показывает

Следующая

РазноеАналоговый сигнал — определение и особенности. Чем отличаются аналоговый сигнал от цифрового — примеры использования

Как паять провода

Соединение проводов и многое другое с наконечниками для пайки для начинающих

К

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 22.03.23

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp. Он также является членом Наблюдательного совета The Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Научиться паять провода важнее, чем когда-либо. Домовладельцы все чаще берутся за ремонт бытовой техники, такой как посудомоечные машины и холодильники. Когда вы знаете, как паять, вам больше не нужно выбрасывать небольшие приборы, такие как электрические чайники, когда они выходят из строя. При наличии терпения и небольшой практики вы сможете научиться припаивать провода к печатным платам, металлическим разъемам и переключателям для ремонта, а также для забавных проектов.

В этом простом проекте вы будете спаивать открытые концы двух многожильных медных проводов с пластиковым покрытием. Для выполнения этой задачи не требуется специальных навыков. Поскольку материалы, необходимые для пайки проводов, очень недороги, у вас будет достаточно возможностей попрактиковаться на обрезках проводов, прежде чем делать окончательное паяное соединение.

Прежде чем начать

Вместо того, чтобы покупать отдельные компоненты для пайки, вы можете приобрести паяльную станцию, которая включает в себя паяльник, подставку и очиститель жала. Поскольку вся станция подключается к розетке, снижается нагрузка на шнур паяльника. Это важно для облегчения тонких движений рук, которые вы делаете при пайке.

Свинцовый припой 60/40, состоящий из 60% олова и 40% свинца, уже давно используется для пайки. Это безопасно при правильном обращении. Для максимальной безопасности выбирайте бессвинцовый припой, состоящий на 99,3 % из олова и на 0,7 % из меди.

Убедитесь, что ваше рабочее место хорошо проветривается, особенно при работе с припоем на основе свинца. Поскольку жала паяльников могут нагреваться от 600 до 800 градусов по Фаренгейту, работайте на негорючей поверхности; расплавленный припой может капать. При работе с припоем на основе свинца обязательно тщательно мойте руки после работы с припоем. Используйте защитные очки при работе с припоем, независимо от его типа.

Оборудование/инструменты

• Паяльник
• Наконечники паяльника
• Губка и вода
• Подставка под паяльник
• Тепловая пушка
• Инструмент для зачистки проводов
• Защита глаз

Материалы

• Припой на основе канифоли 60/40
• Флюсовая паста из канифоли
• Термоусадочная трубка

Ель / Кевин Норрис

Как паять провода

1. Зачистите провода

   Снимите 1/2 дюйма пластикового покрытия с проводов с помощью инструмента для зачистки проводов. Старайтесь не оставлять слишком много или слишком мало пластикового покрытия. Снятие слишком небольшого количества пластикового покрытия будет препятствовать пайке. Удаление слишком большого количества пластикового покрытия обнажит чрезмерное количество медной проволоки и потребует от вас использования большего количества термоусадочных трубок. Обязательно используйте правильный калибр на инструменте для зачистки проводов, чтобы случайно не отрезать жилы провода.

   Ель / Кевин Норрис

2. Добавьте термоусадочную трубку

   Найдите трубку наименьшего диаметра, которая подойдет к проводу с пластиковым покрытием. Если вы выберете слишком большую трубку, она не уменьшится до нужного размера. Что касается длины, трубка должна покрывать место соединения плюс еще 1/2 дюйма на каждом конце. Наденьте термоусадочную трубку на провод и опустите ее примерно на фут.

   Ель / Кевин Норрис

3. Присоединитесь к проводам

   Аккуратно снимите кожу с отдельных прядей проволоки. Сдвиньте провода навстречу друг другу, сцепив нити.

   Свободно скрутите сплетенные провода. Если вы скрутите провода слишком туго, припой не сможет проникнуть внутрь. Тем не менее, соединение должно оставаться меньше в диаметре, чем термоусадочная трубка.

   Ель / Кевин Норрис

4. Расположение проводов

   Расположите провода так, чтобы они возвышались над рабочей поверхностью. Плоско лежащие провода могут прилипнуть к поверхности из-за припоя. При необходимости можно использовать зажимы типа «крокодил» или даже бытовые металлические пружинные зажимы, чтобы приподнять провода.

   Ель / Кевин Норрис

5. Добавьте флюс канифоли

   Аккуратно натрите небольшое количество канифольной флюсовой пасты на соединенные провода так, чтобы вся медь была покрыта. Флюс представляет собой материал, изготовленный из синтетической смолы или сосновой смолы. Припойная проволока обычно имеет флюс в своей сердцевине, поэтому, хотя вам может не понадобиться дополнительный флюс канифоли для пайки проводов, настоятельно рекомендуется использовать его из-за его многочисленных преимуществ.

   Использование флюса поможет впитать припой в проволочные жилы сетки для более чистого и прочного соединения, а также поможет уменьшить окисление.

   Ель / Кевин Норрис

6. Подготовка к пайке

   Подключите и включите паяльник. Разверните примерно шесть дюймов припоя так, чтобы конец был открыт и готов к использованию.

   Жало

   Пока паяльник нагревается, потрите жало о влажную губку, чтобы удалить предыдущее окисление. Для нового разогрева паяльника в первый раз в этом нет необходимости.

   Ель / Кевин Норрис

7. Припаять провода

   Прикоснитесь нагретым жалом паяльника к месту соединения проводов. Крепко удерживайте наконечник на месте в течение нескольких секунд, чтобы нагреть проволоку. Слегка прикоснитесь открытым концом припоя к соединению провода. Тепло должно привести к тому, что припой мгновенно расплавится и втянется в сплетенные нити.

   Ель / Кевин Норрис

8. Термоусадочная трубка

   После того, как припой полностью остынет, наденьте на соединение термоусадочную трубку. Убедитесь, что он расположен ровно. Проведите тепловым пистолетом по трубке, пока она полностью не сожмется.

   Ель / Кевин Норрис

Припайка проводов к другим электрическим компонентам

• Припой с канифольным сердечником наиболее безопасен для пайки электрических проводов; кислотный сердечник предназначен для водопровода (например, медной трубы).
• Припаяйте провод к печатной плате, поместив наконечник пистолета между проводом и платой и позволив припою течь, а не пытаясь манипулировать припоем.
• Прежде чем припаивать к печатной плате, лужите многожильный провод припоем.

• Не пытайтесь «нанести» припой на провод или плату жалом паяльника; припой нельзя размазывать или перемещать.
• Старайтесь не оставлять на печатной плате слишком много лужи припоя, иначе вы рискуете соприкоснуться с припоем с соседними цепями.

• Используйте зажим или тиски, чтобы полностью зафиксировать цепь во время пайки.

Как паять провода паяльником

Как паять провода паяльником

Расплавить металл, соединить стыки, исправить электрическое соединение

Обновлено 10 августа 2022 г. для практичных домовладельцев.

Время выполнения

30 минут

25–50 долларов

Вам могут понадобиться некоторые расходные материалы.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Что вам понадобится:

ИНСТРУМЕНТЫ

• Инструмент для зачистки проводов
• Защитные очки
• Защитные перчатки
• Губка
• Паяльник
• Жала для пайки
9004 5 Подставка для паяльника
• Тепловая пушка (дополнительно)
• Зажигалка

ПРИНАДЛЕЖНОСТИ

• Термоусадочная трубка
• Паста-флюс канифоли
• 60-40 Припой со смоляным сердечником

Пополняя свой арсенал инструментов для обустройства дома, вы можете не подумать о покупке набора для пайки, но эти недорогие инструменты могут пригодиться для починки или улучшения проводных соединений на электрических приборах.

Немного потренировавшись, вы можете добавить пайку электрических проводов в свой список полезных навыков домохозяина, но это не работа для небрежных домашних мастеров. Паяльники являются высокотемпературными инструментами, и некачественная или небрежная работа может привести к перегоранию прибора, короткому замыканию или даже пожару. Ниже наше руководство научит вас безопасно паять провода.

Подготовка к пайке проводов

Обеспечьте безопасность себе и остальным домочадцам, приняв надлежащие меры предосторожности перед тем, как приступить к пайке.

• Снимите защитные очки и перчатки : Защитите руки и глаза от горячих искр и токсичных материалов.

• Рабочее место в хорошем состоянии : Паяльники могут мгновенно нагреваться до 600 градусов по Фаренгейту. Вы хотите иметь безопасное, не захламленное, негорючее рабочее место.

• Очень важна хорошая вентиляция : Паяльные пасты и припои на основе свинца могут вызывать проблемы с дыханием в душных помещениях.

• Попробуйте несколько тестовых прогонов : Потренируйтесь, по крайней мере, с полдюжиной тестовых стыков, прежде чем припаивать провода друг к другу на вашем ценном приборе.

• Рассчитайте диаметр провода: Эти размеры понадобятся вам, чтобы купить правильный тип термоусадочной трубки.

• Отключите питание проводного устройства. Безопасность превыше всего.

Как паять провода

Если вы уже хорошо знакомы с электромонтажными работами, вы можете паять провода всего за несколько шагов. Помните об осторожности, не торопитесь и пытайтесь выполнить эту работу, только если у вас есть опыт.

1. Зачистное изоляционное покрытие

   Фото: Grigorev_Vladimir / iStock / Getty Images

   Используйте инструмент для зачистки проводов (подходящего калибра) или острый универсальный нож, чтобы аккуратно удалить от 1/2 до 3/4 дюймов цветного пластикового изоляционного покрытия с каждого из ваших проводов. Это нужное количество зачистки, чтобы обеспечить правильную пайку без использования слишком большого количества термоусадочных трубок на следующем этапе.

   Будьте осторожны, чтобы не повредить нижние провода — здесь поможет обрезка проводов подходящего сечения. Соскабливание покрытия подвергает медные провода окислению, и вы можете повредить электрические соединения.

2. Покрытие проводов термоусадочной трубкой

   Затем возьмите гибкую пластиковую трубку, предназначенную для плотного прилегания к проводам. Убедитесь, что вы покупаете трубы подходящего размера. Сделайте слишком большой, и он не уменьшится, чтобы соответствовать и изолировать должным образом после пайки. При нагреве он сжимается не менее чем на 50%.

   Отрежьте длину, покрывающую стык плюс 1/2 дюйма с каждого конца. Наденьте трубку на один из проводов. А пока сдвиньте его вниз по проводу так, чтобы он находился на безопасном расстоянии от открытой области, которую вы будете припаивать позже.

3. Скручивание для соединения проводов

   Скручивайте провода обеих секций до тех пор, пока они не защелкнутся, чтобы уменьшить растрескивание паяного соединения и улучшить его целостность. Они должны быть закручены достаточно туго, чтобы их диаметр был меньше, чем у термоусадочной трубки. Однако не переусердствуйте — это может затруднить проникновение припоя.

4. Покройте соединение канифольным флюсом

   Фото: OlFedv / iStock / Getty Images

   Нанесите немного пасты с канифольным флюсом на проволоку, чтобы полностью покрыть соединение. Это помогает втянуть припой в жилы соединительного провода.

   Чтобы активировать флюс канифоли, прикоснитесь жалом паяльника близко к проводу на пару секунд. Тепло приведет к расплавлению канифольного флюса. Когда он начинает дымить, это означает, что флюс активирован.

5. Удаление следов окисления железа с утюга (при необходимости)

   Если вы использовали утюг раньше, очистите кончик утюга влажной губкой, чтобы удалить остатки окисления. Чистый наконечник максимизирует проводимость и обеспечивает чистое соединение. Если вы приобрели несколько паяльников для этого проекта, вы можете пропустить этот шаг.

6. Припаяйте провода вместе

   Фото: Джоэл Папалини / Adobe Stock

   Далее: Самое интересное. Перед работой с паяльником наденьте защитные перчатки и очки.

   1. Включите паяльник и раскатайте примерно четыре-шесть дюймов припоя, готового к использованию.

   2. Храните нагретый паяльник в предназначенной для него устойчивой подставке или подставке, когда он не используется, чтобы предотвратить повреждение от ожогов или риск возгорания. Выключите его, если вам нужно оставить его без присмотра в любой момент, и берите утюг только за изолированную ручку.

   3. Припой и наконечник припоя должны максимально соответствовать диаметру существующего провода.

   4. Прижмите кончик утюга к прядям из проволочной сетки.

   5. Крепко удерживайте в течение нескольких секунд, чтобы припой расплавился на железе.

   6. Легкое прикосновение припоя к стыку должно немедленно соединить жилы провода.

7. Дайте припою остыть

   Дайте себе (и паяльнику) немного отдохнуть. Дайте припою остыть и затвердеть в течение нескольких минут. Оставляя провода нетронутыми во время сушки, вы обеспечиваете надежное соединение.

8. Установите термоусадочную трубку на место

   Натяните термоусадочную трубку на паяное соединение. Пусть он перекрывает исходную изоляционную трубку не менее чем на 1/4 дюйма с каждой стороны, чтобы все части оголенного провода были закрыты.

9. Применение тепла для усадки трубок

   Наконец, возьмите тепловую пушку. Используйте его, чтобы усадить изоляционную трубку вокруг провода. Если у вас нет тепловой пушки, вместо нее можно поднести к трубке зажигалку.

Сделай сам вместо того, чтобы нанять профессионала

Навык спаивания двух проводов является преимуществом при выполнении основного ремонта электрооборудования в вашем доме. Однако работа с электрическими соединениями, особенно если вам не хватает основных отраслевых ноу-хау, — это то, чем вы не должны заниматься без необходимых инструментов и опыта.

Иногда вызов лицензированного электрика рядом с вами является более безопасным выбором. Стоимость найма электрика колеблется от 50 до 100 долларов в час 9.0240 , но это хорошо потраченные деньги, если вы нервничаете по поводу пайки проводов самостоятельно.

Часто задаваемые вопросы

Стремитесь к однородному гладкому соединению, чтобы обеспечить хорошее электрическое соединение. Если он выглядит коркой и неровным, ваш утюг может быть грязным или косяк недостаточно горячий. Чтобы сохранить наконечник утюга в чистоте, протирайте его влажной губкой или очистителем для латунных наконечников, когда заметите черные точки или ржавчину, чтобы удалить остатки окисления и флюса. Лужение поверхности наконечника небольшим количеством припоя создает дополнительный слой защиты.

Пайка — надежный и долговечный способ соединения проводов, но не единственный.
