Соединение проводов в распредкоробке методом пайки своими руками

Когда нужно соединить медные провода в распределительной коробке, я делаю скрутки и пропаиваю их. Однако в настоящий момент ходит много споров о надежности: кто-то утверждает о надежнейшем пропаянном соединении, а кто-то ругает пайку и рекомендует пружинные клеммники. Стоит заметить, что сторонники паяльника — бывалые, советской закалки электрики.

Сегодня мы не будем выяснять что лучше — на мой взгляд, объективной оценкой качества соединений будет сравнительный тест на экстремальных токах, возможно в будущем мы проведем подобный тест. Но сейчас поговорим о том, как скручивать провода в распаечных коробках и собственно их пропаивать.

Хочется заметить: несмотря на то, что процесс немудреный и его несложно освоить, выполнять его нужно с тщательностью и аккуратностью.

Ведь все возгорания, как правило, от плохого контакта в тех или иных местах.

Инструмент

Для выполнения всех операций нам понадобится следующий инструмент:

Паяльник 100-150 Вт с медным жалом. Обычный, без наворотов в виде несгораемого жала и прочего. Жало может быть прямым или изогнутым.

Также нам понадобятся бокорезы (кусачки), плоскогубцы (пассатижи) и строительный нож. При работе с толстыми скрутками, где например будут присутствовать жилы 4 мм², понадобятся дополнительные плоскогубцы.

К необязательному инструменту можно отнести клещи для снятия изоляции: обойтись можно и без них, однако с этим инструментом дела идут быстрее.

Выбор припоя

Выбрать подходящий припой для пайки скруток — это самый ответственный момент. От припоя зависит конечный результат.

В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью — припой обязательно должен быть с флюсом внутри. Это и не удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать — тонкие скрутки из 2-х проводов 1,5 мм² он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать, какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель — обычный спирт. Многие медные жилы, даже новые, покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс «ТАГС» — он превосходно очищает поверхность медных жил и в добавок помогает процессу пайки.

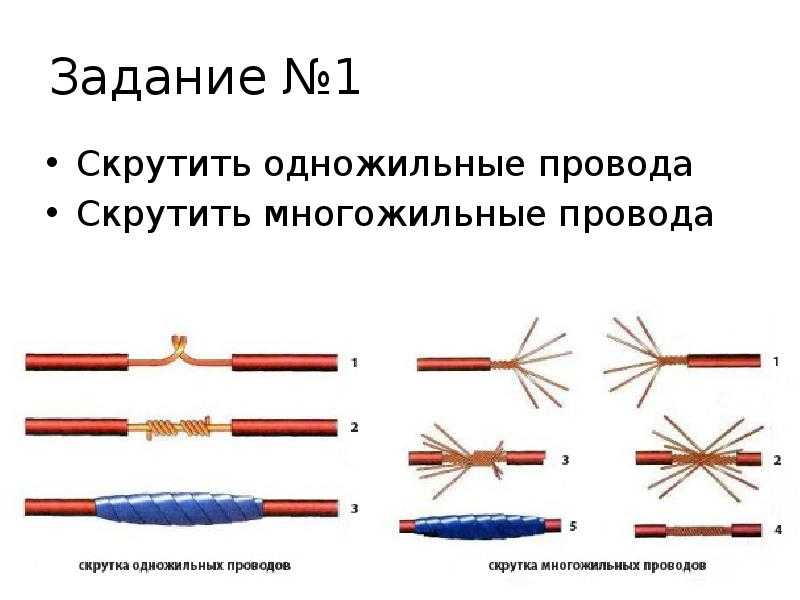

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется длина на скрутку плюс небольшой запас — основание скрутки должно быть скручено жилами с изоляцией. Вообще, нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт. Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 — после скручивания лишнее откусится бокорезами. Конечная длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой, смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без темных участков — только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки. Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь рекомендуется предварительно потренироваться на пробных скрутках и «почувствовать» материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

Пайка

Пока разогревается паяльник, нужно «нанести» припой на скрутки. Для этого проволоку припоя наматывают на каждую скрутку с шагом 1-3 мм. Шаг намотки зависит от общей толщины всех скрученных проводов и находится экспериментально. Наматывать припой следует в натяг, чтобы он как можно плотнее прилегал к медной поверхности.

Если в скрутке присутствуют многожильные проводники, то припоя следует наматывать больше, чем обычно. Многожильные провода требуют гораздо большего количества олова — нужно учитывать количество гибких проводников в общем объеме.

Разогретым паяльником касаемся края скрутки и ждем, пока припой не расплавится. При плавлении припоя ведем паяльник к основанию — припой должен оплавляться раньше, чем паяльник достигнет точки его расплавления. Ключевой момент:

паяльник нагревает металл, а металл в свою очередь расплавляет припой. К слову: сосвем необязательно вести паяльник от края к основанию скрутки, можно и наоборот — от основания к краю.

Припой должен заполнить все пустоты между проводниками и пропаять всю скрутку. Визуально — из всех месть соприкосновения жил друг с другом должен быть виден припой. Мелкие скрутки покрываются припоем полностью, а те что покрупнее — припой заполняет места соприкосновения жил.

Расплавленный припой обязательно будет капать вниз, поэтому нужно принять все необходимые меры защиты, как себя, так и окружающего пространства.

Если есть сомнения в том, что припой заполнил все труднодоступные места, то пайку можно повторить заново.

Для этого нужно хорошо протереть место пайки спиртом или ТАГС-ом, намотать припой и все повторить. В таких ситуациях сразу проявляется качество припоя: «дерьмовым» так и не получится пропаять со второго раза.

После пайки скрутки готовы к изоляции, их можно «укутывать» изолентой или термоусадочной трубкой. Так как мы не использовали паяльной кислоты или иных агрессивных флюсов, промывать места пайки нет необходимости. Во время укладки на свои места нужно избегать изгиба пропаянных мест.

В заключение хочется сказать, что пайка соединений в коробках — дело достаточно простое. Однако придется сначала немного потренироваться и возможно, перепробовать несколько разных припоев.

Смотрите также другие статьи

Правила пайки алюминиевых и медных проводов

Наиболее распространенным способом соединения в современной электропроводке является пайка проводов. Для данного способа характерна высокая степень надежности электрического соединения, что в свою очередь обеспечивает высокую пожаробезопасность и общую безопасность эксплуатации. Каким образом добиться желаемого результата, правильно и безопасно выполнить данную работу рассмотрим ниже. Начнем с подготовки. Дальше будут описаны теоретические и практические аспекты пайки медных и алюминиевых проводников. Рассматривать детально выбор между медью и алюминием, пожалуй, не будем. Отметим лишь, что хотя медь и стоит больше, зато по качеству и долговечности значительно превосходит алюминиевую проводку. Итак, к вашему вниманию порядок пайки проводов в распределительной коробке.

Какие инструменты и материалы понадобятся?
Давайте паять!

Некоторые особенности процесса

Какие инструменты и материалы понадобятся?

Выбор инструментов и материалов, которые нам понадобятся, будет обусловлен нашими конкретными целями, а также применяемыми способами пайки. Основной инструмент, который применяется – это либо электрический паяльник, либо газовая горелка. Ну а дальше будет, в общем, стандартный набор для пайки. Нам понадобится:

Нож для разделки изоляции провода – не забудьте подточить или воспользуйтесь канцелярским ножом. Также можете сделать нож электрика своими руками.
Пассатижи, для скрутки проводников.
Припой и флюс. Флюс – это вещество, с помощью которого мы удаляем окисления с поверхности, которую паяем. Припой – это то, чем непосредственно спаиваются жилы.
Напильник – подойдет мелкий напильник.

При пайке проводов паяльником или газовой горелкой могут быть применены разные припои и флюсы. Так, для медных жил нужен припой на основе смеси олова и свинца – это припои марок ПОС-40, ПОС-50, ПОС-60. Для пайки алюминиевых проводов подойдут такие марки – П-250А (цинк и олово), ЦО-12 (цинк и олово), ЦА-15 (цинк и алюминий), А (цинк, олово, медь). В качестве флюса используется канифоль — органический материал, содержащий в себе смесь смоляных кислот хвойных деревьев. Канифоль является самым распространенным и недорогим вариантом. Также существуют способы пайки с кислотой в качестве флюса, но не рекомендуется их применять из-за их вредности. К тому же кислота дает со временем коррозию на скрутке.

Давайте паять!

Когда готовы все нужные инструменты и материалы подготовлены, беремся за работу. Рассмотрим технологию пайки медных проводов в распределительной коробке. В домашних условиях самый распространенный способ соединения – пайка скруток одножильных проводников. Зачищаем их от изоляции – снимем по 4-5 см с каждого конца. Для хорошего качества скруток следует плотно скрутить и обжать концы пассатижами. О том, как сделать хорошую скрутку, мы рассказывали в отдельной статье. Только не переусердствуйте, иначе можете обломать токоведущую жилу. Берем в руки паяльник, который должен быть достаточно прогрет, и начинаем пропитывать нашу скрутку канифолью так, чтобы она как можно лучше проникала между проводами. Затем на жало паяльника наносится припой, состоящий из олова и свинца, и, постепенно прогревая место соединения, добиваемся равномерного нанесения припоя. Он должен хорошо проникнуть между проводами. Когда они «окрасятся» в серебряный цвет, можно считать их залуженными. Узнать более подробно о том, как лудить провода, вы можете в нашей соответствующей статье.

Чтобы залудить многожильный медный проводник необходимо хорошо скрутить все мелкие жилки в одну жилу и подтянуть пассатижами. Затем нанести паяльником сначала канифоль, а потом уже нужный припой.

Отличительной особенностью пайки алюминиевых проводов является высокая степень окисления алюминия на воздухе. А если жилы окислятся, то нанести на них припой при электромонтаже уже будет проблематично. Поэтому придётся постоянно механически очищать поверхность от окисления и одновременно выполнять лужение. Для нагрева используется газовая горелка, флюс же подбирается исходя из способа пайки и сечения провода.

Ножом аккуратно срезаем изоляцию с жил примерно по 5 см. Очищаем поверхность до появления характерного блеска с помощью того же ножа либо воспользуемся наждачной бумагой. Далее, нужно соединить жилы в виде желобка, который образуется в результате соединения жил внахлест, методом двойной скрутки. Берем горелку и начинаем греть скрутку примерно до температуры плавления припоя. Продолжаем нагревать соединение и натираем специальной палочкой припоя место пайки. Желобок заполнится припоем. Таким же образом обрабатывается вся поверхность, пока она не покроется полностью оловом.

Кстати, плюсы и минусы существующих способов соединения проводов в распределительной коробке мы рассмотрели в соответствующей статье, с которой настоятельно рекомендуем ознакомиться!

Полезная видео инструкция по пайке проводов:

Некоторые особенности процесса

Рекомендуем также обратить внимание на несколько правил, которые помогут сделать качественную пайку проводов своими руками.

Проверьте жало паяльника перед началом работы. Оно должно быть чистым. Если же на нем присутствуют неровности, раковины, черный нагар, то такое жало нужно очистить, иначе оно не сможет нормально брать припой. Возьмите мелкий напильник, приставьте жало к нему под наклоном и зачистите, чтоб был виден блеск меди. Потом заново залудите его конец. В процессе работы иногда обращайте внимание на его состояние и старайтесь держать его в чистоте. Можно также пользоваться для очистки жала паяльника мелкой наждачной бумагой.

Начинаем паять всегда с дальней от изоляции стороны жилы, так как она может оплавиться, нарушатся ее свойства, что недопустимо. Аккуратно скручивайте соединения пассатижами, без лишних усилий, так чтобы не обломать жилы, особенно это относится к алюминиевой электропроводке, которая особенно ломкая.

Перед нанесением припоя, даже на соединение медных проводов, попробуйте очистить поверхность жилы ножом до блеска, увидите, что припой наносится гораздо проще. Это касается как медных, одножильных и многожильных, так и алюминиевых проводников.

Не забывайте в конце работы тщательно изолировать места соединения. Следует использовать для этих целей хлопчатобумажную либо поливинилхлоридную изоляцию. Обмотайте ими места скруток таким образом, чтобы изоляция заходила на несколько сантиметров от оголенного места. Подробнее о том, как изолировать провода правильно, вы можете узнать в нашей статье.

Не смотря на то, что пайка не является супер быстрым способом, она обеспечивает хорошее качество соединения. А все что описано, в комплексе, поможет вам повысить безопасность выполнения работы, а также увеличит срок службы и надежность электрической проводки.

Напоследок рекомендуем вам просмотреть видео, в которых подробно рассмотрены технологии пайки электропроводки в распредкоробках:

Использование газовой горелки

Применение специального паяльника для труб

Вот мы и рассмотрели, как производится пайка проводов в распределительной коробке. Надеемся, предоставленная инструкция была для вас полезной и понятной!

Не пропустите:

Как сделать паяльник своими руками
Как выбрать паяльную станцию для дома
Ошибки при монтаже электропроводки

Пайка многожильного медного провода спросил

10 лет, 8 месяцев назад

Изменено 5 месяцев назад

Просмотрено 9к раз

\$\начало группы\$

Глупо задавать этот вопрос, но я озадачен. Кажется, я не могу залудить многожильный провод 24-го калибра, используемый в гирляндах для рождественской елки.

Я перепробовал все возможные комбинации припоя и паяльника. Я даже пробовал разные флюсы-пасты, все бесполезно. Припой не смачивает медь. Я смотрю на проблему окисления?

пайка

\$\конечная группа\$

\$\начало группы\$

В последнее время я часто натыкаюсь на эту забавную прослушку. Он выглядит точно так же, как и любой другой провод, который я использовал в течение многих лет, но он не будет намокать. При ближайшем рассмотрении я вижу, что некоторые из них были стальной проволокой с медным покрытием (магнит притягивает ее). Некоторые из них были алюминием с медным покрытием (интересно, как они это сделали), а другие были обычными старыми многожильными алюминиевыми проводами (это был USB-кабель из долларового магазина, который я купил, чтобы взломать его в качестве источника на пять вольт).

Он выглядел великолепно, пока я не попробовал его припаять. Сначала он вроде бы намок, потом с него просто скатился припой. Даже GOOT flux не работал. Случилось так, что припой растворил тонкий слой меди. Должно быть гальванопокрытие. Когда я отнес его в лабораторию и увидел, что происходит под микроскопом, стало очевидно, в чем проблема.

Я думаю, что с сегодняшними технологиями, когда почти все обжато, алюминиевая и стальная проволока намного дешевле, чем медная, и работает достаточно хорошо, чтобы избежать возврата покупателя.

Google прислал меня сюда, пока я проверял, существует ли такая ситуация. Свидетельства, оставленные здесь, показывают, что это действительно то, что происходит. Я оставляю свой опыт другим, которые также пытаются понять, что они сходят с ума, потому что не могут делать то, что делали годами.

\$\конечная группа\$

\$\начало группы\$

Он может быть покрыт магнитной проволокой или литцендратом или иметь пластиковое покрытие для предотвращения окисления, такое как пурлан. Поверхность меди чистая? Есть растворители для погружения проводов, а есть пламенные растворы для прожигания изоляции. Он должен выглядеть как блестящий белый медный цвет, который становится красноватым с оксидом или оранжевым с налетом. Осторожное соскабливание ножом с острым лезвием может помочь.

\$\конечная группа\$

\$\начало группы\$

2022 звонит.

Машины почти сами едут, но видеозвонки все равно ужасны.

Та же история, у динамика был медный многожильный провод, который я никак не мог залудить. Пытаясь купить еще, я услышал о многожильном алюминиевом покрытии, которое и привело меня сюда.

Я соскоблил часть неприпаянного провода, и, конечно же, блестящего под ним. Он не притягивается сильным магнитом, поэтому я предполагаю, что это алюминий.

Я разместил ответ вместо комментария, чтобы добавить фотографию. О, у телефонных камер сейчас смехотворное количество пикселей.

Омедненный алюминиевый многожильный провод динамика:

\$\конечная группа\$

\$\начало группы\$

Алюминий очень быстро окисляется и образует хрупкую изолирующую оболочку (сапфир) вокруг провода. После окисления дальнейшее окисление прекращается. Увеличение калибра или количества жил позволяет алюминиевым проводам работать так же, как и медным, за исключением изгиба. Когда алюминиевая проволока сгибается, покрытие трескается, обнажая свежий алюминий под ним, который далее окисляется и так далее.

Нанесение медного покрытия на алюминий сложно, требует нескольких этапов, но выполнимо. Покрытие может выглядеть как медь, но может быть и чем-то другим. Покрытие изгибается, не обнажая алюминий под ним. Это позволяет алюминию по всему диаметру оставаться проводящим, оставаясь при этом гибким, что является причиной скручивания провода.

Если это медь, тонкого покрытия может быть недостаточно для пайки. Как упомянул Стив, припой может раствориться.

Хотя толщина медного покрытия достаточно велика, чтобы защитить алюминий от окисления, его может быть недостаточно, чтобы предотвратить взаимодействие алюминия с припоем (предположение).

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Как паять провода, вместе, одножильные, многожильные, два, 3

Основная функция провода — проводить электрический ток. Самое простое соединение в электронике — провод к проводу. Много раз вам нужно будет припаять провода друг к другу или непосредственно к электронному компоненту. Способ пайки проводов зависит от размера провода и имеющихся инструментов.

Провода должны быть припаяны, чтобы обеспечить постоянное соединение. Соединения должны быть закрыты для защиты от короткого замыкания и окисления.

Есть два вида проводов:

Одножильные проводаМногожильные провода
Одножильный провод состоит только из одной жилы, тогда как многожильный провод состоит из нескольких жил, скрученных вместе.
Первым шагом при пайке двух проводов является удаление изоляции.
Снятие изоляции
Зачистка проводов — это процесс резки и удаления изоляции с провода. Провод под изоляцией не должен быть поврежден.
Мы можем снять изоляцию с концов провода с помощью инструментов для зачистки проводов.
Использование ножа для зачистки изоляции недопустимо, так как нож обязательно повредит провод.
Профессиональные инструменты для зачистки проводов — лучший инструмент для зачистки проводов. Он поставляется с прорезью для манометра и разделяет провод и изоляцию при разрезании.
Теперь у вас есть глубокая канавка в изоляционной оболочке. Держите инструмент для зачистки проводов чуть менее плотно и тяните его губками к концу провода. Это оттянет часть изоляции, которую вы хотите удалить, от провода.
У вас должен быть оголенный участок провода, готовый к пайке.
Провод может быть поврежден во время операции по зачистке провода, если используется неправильный инструмент или метод.
Инструмент для зачистки проводов обычно поставляется с индексом калибра. Вы должны провести провод через соответствующий слот датчика. Захватите провод зажимами для зачистки проводов в месте среза. Зажмите губки инструментов для зачистки проводов.
Провод следует тянуть перпендикулярно к инструментам для зачистки проводов. Может быть полезно использовать вращательное движение, чтобы прорезать большую часть внешней изоляции.
Изоляцию с проволочной обмотки нельзя снять с помощью инструментов для зачистки проводов, так как этот провод очень тонкий (30 AWG).
Для снятия изоляции с этого провода следует использовать инструмент для намотки проводов.
Большинство повреждений сплошной проволоки приводит к царапанию поверхности проволоки. При изготовлении на заводе поверхность медной проволоки покрывается тонким слоем другого металла (обычно олова) для защиты меди от окисления. Когда это покрытие соскабливают, медь подвергается окислению.
Если вы разрежете провод, вы снизите электрические и механические характеристики провода. Это уменьшит сечение провода для протекания тока, и поэтому провод станет менее проводящим.
Подготовка к пайке проводов
Паяльник
Паяльник — самый важный инструмент при пайке проводов. Качественной пайки можно добиться с помощью хороших инструментов.
Вам не нужна одна из модных паяльных станций для пайки двух проводов. Однако не используйте самый дешевый паяльник на рынке, потому что вы можете сэкономить несколько долларов. Слишком много раз я видел проекты пайки, разрушенные попытками людей использовать дешевые утюги.
Вы можете купить приличный утюг с регулируемой температурой примерно за 50 долларов и использовать его позже для других проектов пайки, таких как пайка проводов к печатным платам.
В любом случае вам понадобится паяльник со сменными жалами для различных размеров проводов и диапазонов нагрева.
Можно использовать утюг с маленьким жалом для пайки проводов меньшего диаметра.
Используйте большое жало для пайки проводов большого диаметра, т.к. тяжелые паяные соединения требуют большего нагрева.
Держите утюг на подставке, когда он не используется.
Выполняйте пайку в хорошо проветриваемом помещении или используйте настольный поглотитель дыма (также известный как дымосос).
Для пайки проводов не требуется много инструментов. Вам понадобятся некоторые специальные предметы, такие как инструменты для зачистки проводов, кусачки и ручной инструмент. Эти инструменты не дорогие, их легко найти и научиться ими пользоваться.
Термоусадочная трубка
Термоусадка представляет собой гибкую пластиковую трубку различного диаметра. При нагревании он сжимается на 50% и более. Для изоляции проводов используется термоусадка.
Отрежьте кусок термоусадочной трубки достаточной длины, чтобы закрыть место соединения двух проводов.
Перед пайкой наденьте термоусадочную трубку на провод.
Один раз при спаивании и соединении двух проводов вы не сможете одеть на провод термоусадочную трубку, если другой конец провода уже подключен.
Лужение проволоки
Лужение проводов — следующий шаг. Любой провод, который будет соединен с другим проводом или печатной платой, должен быть залужен. Лужение должно быть сделано до того, как провод будет подключен.
Рекомендуется использовать паяльный инструмент или аналогичный инструмент, который будет удерживать провода.
Было бы непросто спаять провода, укладывая их прямо на верстак. Вы сожжете свой верстак и произведете плохих паяных соединения .
Для лужения проволоки выберите наконечник долота 3/32 дюйма (2,38 мм).
Замените насадку утюга перед включением утюга (пока утюг еще холодный).
Включите паяльник и подождите, пока он полностью не нагреется. При использовании паяльника с регулируемой температурой установите температуру в диапазоне 660–750 °F (350–400 °C).
Добавьте немного воды в губку на подставке для утюга, чтобы она стала влажной.
Добавьте небольшое количество канифольного флюса на конец проволоки. Канифольный флюс (также известный как калофониум) производится из сосновой смолы.
Прикоснитесь кончиком утюга к одному концу провода рядом с изоляцией, удерживайте пару секунд. Канифольный флюс растает и начнет дымиться. Это признак того, что поток активирован.
Теперь можно приступать к добавлению припоя. Припой следует наносить на проволоку, а не на жало утюга.
Сдвиньте кончик утюга к концу провода, т. е. от изоляции. При использовании этого метода лужения припой не попадает под изоляцию. Оставьте небольшой зазор между концом изоляции и началом лужения.
Продолжайте лужение, пока конец проволоки не будет полностью покрыт. Проволока должна быть блестящей после лужения.
Повторите этот шаг для другого провода.
Как спаять провода
После залудивания обоих проводов мы их соединим и позже припаяем.
Соединительные провода можно разделить на две группы: стыковые и ответвительные. Стыковые соединения — это любые соединения, в которых провода соединяются встык, а ответвления — это соединения, в которых один провод вставляется в существующую трассу провода.
Как припаять одножильный провод к одножильному проводу
Самый простой способ соединения двух одножильных проводов — это сращивание косички. Для этого подключения необходимо:

Припаяйте провода. Поместите жало паяльника в середину соединения, чтобы активировать флюс. Сдвиньте утюг к концу соединения, а затем к другому концу. Добавьте необходимое количество припоя в соединение. Переместите утюг на противоположную (нижнюю) сторону соединения и повторите ту же технику. Вы должны покрыть все провода припоем. При правильной пайке соединение должно быть гладким и блестящим.
Наденьте термоусадочную трубку на место соединения и нагрейте ее с помощью фена. Термоусадка изолирует и защищает место соединения проводов. Перемещайте тепловую пушку вдоль и вокруг термоусадочной трубки, не направляйте ее только на одну область.
Зачистите примерно 5/8 дюйма (1,60 см) изоляции на обоих проводах. Рекомендуемая длина припаиваемой части соединения составляет полдюйма. Остаток зачищенного провода образует зазор между припаянной частью соединения и изоляцией.
Нанесите небольшое количество канифольного флюса на верхнюю сторону соединения. При нагревании флюс переходит из твердого состояния в жидкое и под действием силы тяжести полностью течет по паяному соединению. Флюс плавится при более низкой температуре, чем припой.
Нанесите небольшое количество припоя. Применение слишком большого количества флюса приводит к нежелательному процессу. Жидкий припой пойдет так же далеко, как ушел флюс, и это приведет к нежелательному капиллярному эффекту.
В этом случае рекомендуется размещать соединения в шахматном порядке. Место соединения проводов толще самого провода. Концентрация всех соединений в одной точке создает толстую выпуклость и в некоторых случаях может привести к короткому замыканию.
Многие электронные компоненты имеют клеммы для подключения. Обычно они монтируются на передней панели или шасси электронного устройства в качестве внешних компонентов и должны быть соединены проводами с остальной частью схемы на печатной плате (печатной плате).
Для этого типа соединения (провод к клемме) лучше использовать многожильный провод, чем одножильный, так как он более гибкий и виброустойчивый. Можно использовать и сплошную проволоку, но с многожильным проще работать.
Для успешной пайки обе поверхности должны быть чистыми: клемма и провод. Осмотрите клеммы компонента и убедитесь, что они чистые. Если нет, используйте изопропиловый спирт или другой утвержденный очиститель, чтобы удалить все загрязнения.
Обеспечивает хорошее и надежное соединение в большинстве приложений электронной промышленности. По этим причинам этот метод используется в большинстве соединений провод-клемма в коммерческих электронных устройствах.
Защитите место пайки термоусадочной трубкой. Термоусадочная трубка защитит место пайки от короткого замыкания и окисления. Термоусадочная трубка должна быть немного длиннее оголенного провода. Обрежьте любые шипы или острые жилы провода, прежде чем покрыть соединение термоусадкой, так как они могут проткнуть термоусадочную трубку и вызвать короткое замыкание. Нагрейте термоусадочную трубку с помощью фена. (Если другой конец провода уже подключен к цепи, перед пайкой необходимо надеть термоусадочную трубку на провод)
Алюминий
также является хорошим проводником, поэтому некоторые провода сделаны из алюминия. Поскольку алюминий имеет более низкую проводимость, чем медь, алюминиевый провод требует большего поперечного сечения для компенсации. Большинство алюминиевых проводов используются в бытовых электрических системах.
Серебро
— идеальный проводник. Это гораздо лучший проводник, чем медь. Однако серебро слишком дорого для производства проволоки.
Штырьки некоторых электронных компонентов покрыты очень тонким слоем золота, однако провода не сделаны из золота.
Все провода делятся на одножильные и многожильные. Каждый провод имеет преимущества и недостатки.
Какой провод лучше использовать: многожильный или одножильный.
Одножильный провод проще в изготовлении, чем многожильный, поэтому он дешевле. Недостатком сплошной проволоки является то, что ее можно согнуть лишь несколько раз без повреждений.
Многожильный провод более гибкий, чем одножильный, и его можно сгибать несколько раз без повреждений. Это лучший проводник на более высоких частотах, чем одножильный провод, потому что он имеет много жил. По мере увеличения частоты ток вынужден течь по поверхности провода. Чем больше жил в многожильных проводах, тем больше площадь поверхности для прохождения тока на высоких частотах.
Кроме того, провода можно разделить:

Соседние витки провода будут касаться друг друга и в результате произойдет короткое замыкание. Если мы используем изолированный провод вместо оголенного провода, мы можем намотать много витков провода и не заботиться о том, соприкасаются ли они друг с другом.
.
Выбор провода соответствующего размера AWG важен для всех схемных решений.
Выбор соответствующего манометра основывается на максимальных номинальных токах цепи.
Если конструктор выберет слишком малый диаметр провода, это может привести к выходу из строя цепи.
Изоляция проводов
Большинство проводов имеют изоляцию. Функция изоляции:.
